2 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 2 SPIS ZAWARTOŚCI TOMU D. OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Schemat elektryczny rozdzielni 0 kv Stan istniejący Układ projektowany Prądy znamionowe ciągłe Poziomy znamionowych prądów zwarciowych Izolacja Ochrona od wyładowań atmosferycznych i przepięć Pola rozdzielni 0 kv Pole 0 kv nr 2 transformatora TR Pole 0 kv nr 6 transformatora TR Pola liniowe 0 kv nr 3 Kostrzyn i nr 5 SE Gorzów Stanowisko transformatora 0/5 kv TR Stanowisko transformatora 0/5 kv TR Połączenie transformatorów 0/5 kv TR i TR2 po stronie 5 kv z rozdzielnią wnętrzową 5 kv Osprzęt Obciążalność rur, przewodów i kabli Uziemienia i ochrona przeciwporażeniowa Tablice identyfikacyjne, bezpieczeństwa Konstrukcje stacji Wskazówki montażowe ZESTAWIENIA 2.. Zestawienie zbiorcze materiałów 2.2. Zestawienie tablic identyfikacyjnych 2.3. Zestawienie urządzeń do demontażu 3. KARTY KATALOGOWE 3.. Przekładnik prądowy typu AGU Wyłącznik typu 3AP FG 3.3. Odłącznik typu ONIII Ogranicznik przepięć Pexlim Q 3.5. Ogranicznik przepięć Pexlim R 2727_D

3 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str RYSUNKI 4.. Schemat zasadniczy rozdzielni 0 kv Stan istniejący 4.2. Schemat zasadniczy rozdzielni 0 kv a Układ projektowany 4.3. Rozmieszczenie urządzeń stacji Stan istniejący 4.4. Rozmieszczenie urządzeń stacji Układ projektowany 4.5. Zestawienie materiałów do rys. nr aa 4.6. Pole 0 kv transformatora TR2 nr a 4.7. Zestawienie materiałów do rys. nr Stanowisko transformatora TR 0/5 kv; 6 MVA a 4.9. Zestawienie materiałów do rys. nr Stanowisko transformatora TR2 0/5 kv; 6 MVA a 4.. Zestawienie materiałów do rys. nr Pole 0 kv linii Kostrzyn nr 3. Uzupełnienie o ograniczniki przepięć Zestawienie materiałów do rys. nr Pole 0 kv linii Gorzów nr 5. Uzupełnienie o ograniczniki przepięć Zestawienie materiałów do rys. nr a 4.6. Pole 0 kv transformatora TR nr 2. Wymiana przekładników prądowych a 2727_D

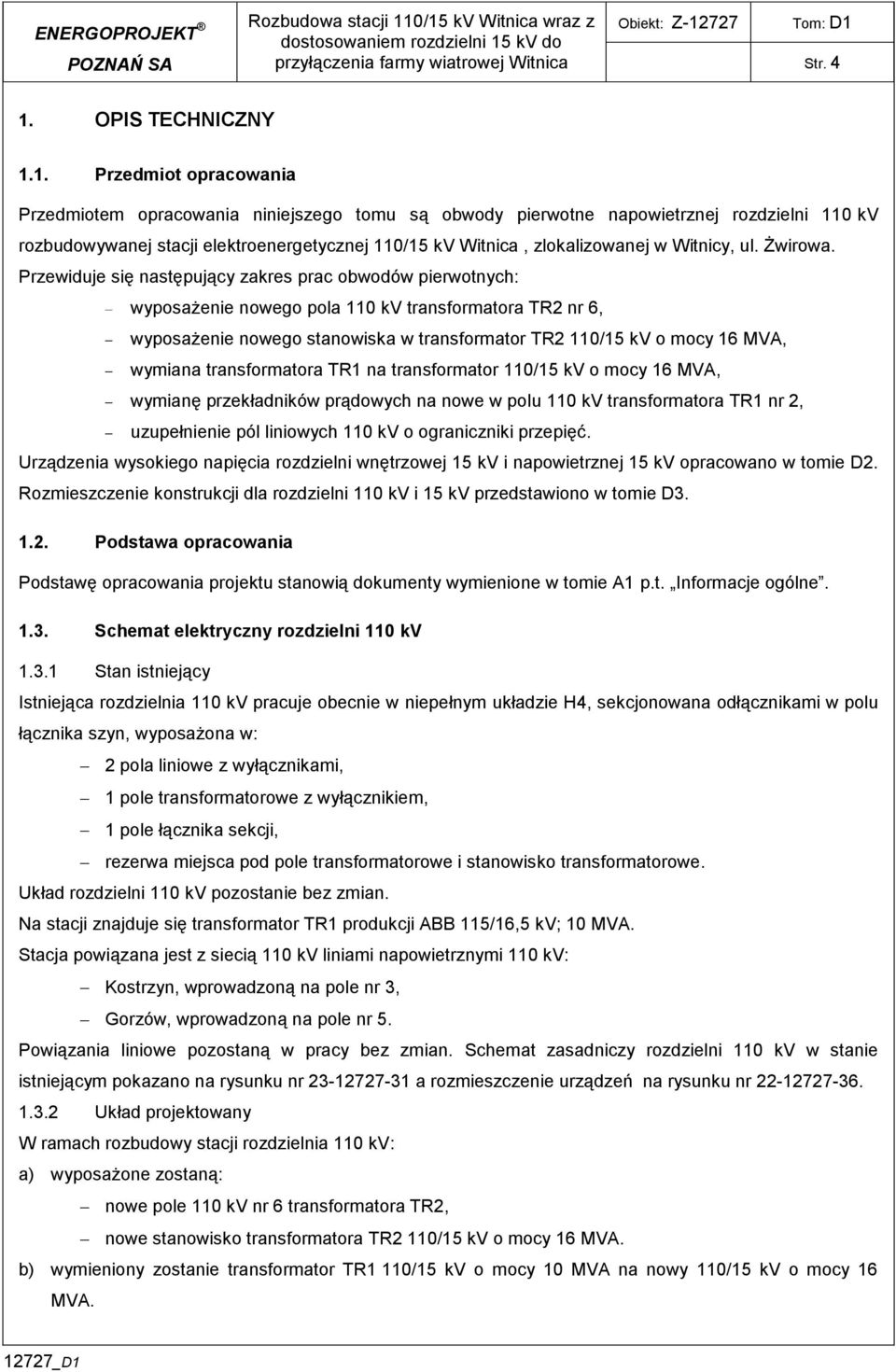

4 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 4. OPIS TECHNICZNY.. Przedmiot opracowania Przedmiotem opracowania niniejszego tomu są obwody pierwotne napowietrznej rozdzielni 0 kv rozbudowywanej stacji elektroenergetycznej 0/5 kv Witnica, zlokalizowanej w Witnicy, ul. Żwirowa. Przewiduje się następujący zakres prac obwodów pierwotnych: wyposażenie nowego pola 0 kv transformatora TR2 nr 6, wyposażenie nowego stanowiska w transformator TR2 0/5 kv o mocy 6 MVA, wymiana transformatora TR na transformator 0/5 kv o mocy 6 MVA, wymianę przekładników prądowych na nowe w polu 0 kv transformatora TR nr 2, uzupełnienie pól liniowych 0 kv o ograniczniki przepięć. Urządzenia wysokiego napięcia rozdzielni wnętrzowej 5 kv i napowietrznej 5 kv opracowano w tomie D2. Rozmieszczenie konstrukcji dla rozdzielni 0 kv i 5 kv przedstawiono w tomie D3..2. Podstawa opracowania Podstawę opracowania projektu stanowią dokumenty wymienione w tomie A p.t. Informacje ogólne..3. Schemat elektryczny rozdzielni 0 kv.3. Stan istniejący Istniejąca rozdzielnia 0 kv pracuje obecnie w niepełnym układzie H4, sekcjonowana odłącznikami w polu łącznika szyn, wyposażona w: 2 pola liniowe z wyłącznikami, pole transformatorowe z wyłącznikiem, pole łącznika sekcji, rezerwa miejsca pod pole transformatorowe i stanowisko transformatorowe. Układ rozdzielni 0 kv pozostanie bez zmian. Na stacji znajduje się transformator TR produkcji ABB 5/6,5 kv; 0 MVA. Stacja powiązana jest z siecią 0 kv liniami napowietrznymi 0 kv: Kostrzyn, wprowadzoną na pole nr 3, Gorzów, wprowadzoną na pole nr 5. Powiązania liniowe pozostaną w pracy bez zmian. Schemat zasadniczy rozdzielni 0 kv w stanie istniejącym pokazano na rysunku nr a rozmieszczenie urządzeń na rysunku nr Układ projektowany W ramach rozbudowy stacji rozdzielnia 0 kv: a) wyposażone zostaną: nowe pole 0 kv nr 6 transformatora TR2, nowe stanowisko transformatora TR2 0/5 kv o mocy 6 MVA. b) wymieniony zostanie transformator TR 0/5 kv o mocy 0 MVA na nowy 0/5 kv o mocy 6 MVA. 2727_D

5 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 5 Transformatory dostarczy Inwestor. Pole 0 kv nr 6 transformatora TR2 zostanie wyposażone w nową aparaturę 0 kv na nowych konstrukcjach stalowych. Projektowane stanowisko dla transformatora TR2 docelowo przewiduje się dla transformatora o mocy 25 MVA. W polach liniowych nr 3 i 5 na podejściach linii zaprojektowane zostały nowe ograniczniki przepięć. W polu 0 kv nr 2 transformatora TR przewiduje się wymianą przekładnika prądowego czterordzeniowego typu ATHa 23 prod. Vatech na pięciordzeniowy typu AGU 23 prod. Koncar. Oba transformatory zostaną połączone z rozdzielnią 5 kv za pomocą kabli 2/20 kv dwoma na fazę. Schemat zasadniczy rozdzielni 0 kv pokazano na rysunku nr a. Zagadnienia związane z obwodami pierwotnymi rozdzielni 5 kv opracowano w tomie D2..4. Prądy znamionowe ciągłe Prądy znamionowe ciągłe poszczególnych elementów rozdzielni wynikają z: a) obciążalności przewodów linii 0 kv: AFL6 240 na podejściu do stacji 0/5 kv Witnica w okresie od kwietnia do października w okresie od listopada do marca 645 A 735 A b) transformatory: a) 0/5 kv; 0 MVA istniejący transformator TR po stronie 0 kv 50,2 A x,3 = 65,3 A po stronie 5 kv 350 A x,3 = 455 A b) 0/5 kv; 6 MVA instalowane w ramach niniejszego zadania po stronie 0 kv 83,98 A x,3 = 09,7 A po stronie 5 kv 65,84 A x,3 = 800,59 A c) 0/5 kv; 25 MVA w perspektywie po stronie 0 kv 3,22 A x,3 = 70,58 A po stronie 5 kv 962,25 A x,3 = 250,93 A Zastosowane urządzenia wykonane są standardowo na prądy znamionowe o wartości większej od wyżej podanych..5. Poziomy znamionowych prądów zwarciowych Wartość prądu zwarciowego w stacji Witnica przy zasilaniu stacji z linii 0kV SE Gorzów Witnica osiągnie wartość po stronie 0 kv: I p = 6,3 ka I c = 6,93 ka i u = 6,04 ka 2727_D

6 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 6 Urządzenia rozdzielni 0 kv przewidziane w niniejszym projekcie wykonawczym przystosowane są do prądów zwarciowych od 3,5 ka do 40 ka. Po stronie 5 kv (do obliczeń przyjęto po stronie 0 kv I p = 26 ka I p = 5,8 ka dla transformatora 6 MVA, I p = 7,74 ka dla transformatora 25 MVA, 5000 MVA): I c = 5,54 ka dla transformatora 6 MVA, I c = 8,5 ka dla transformatora 25 MVA, i u = 2,8 ka dla transformatora 6 MVA, i u = 9,70 ka dla transformatora 25 MVA. Rozdzielnia 5 kv przystosowana jest do prądu zwarciowego 6 ka..6. Izolacja Izolację stacji dobrano do II poziomu narażenia zabrudzeniowego wg kryteriów podanych w PNE0633. Długości dróg upływu dla poszczególnych wartości skutecznych najwyższych napięć wynoszą: 2600 mm rozdzielnia 0 kv (najwyższe dopuszczalne napięcie sieci 23 kv) 400 mm rozdzielnia 5 kv (najwyższe dopuszczalne napięcie sieci 7,5 kv) Do ww. wartości dróg upływu dobrano izolację aparatury i oszynowania w projektowanej stacji. Wymagane poziomy napięć probierczych wg PN86/E0555 Napięcie znamionowe U (wartość skuteczna) Napięcie probiercze udarowe piorunowe wytrzymywane (wartość szczytowa) do ziemi, między biegunami i przerwy biegunowej łączników przerwy biegunowej bezpiecznej (izolacyjnej) kv Napięcie probiercze minutowe wytrzymywane o częstotliwości sieciowej do ziemi, między biegunami i przerwy biegunowej łączników przerwy biegunowej bezpiecznej (izolacyjnej) , Przewidywana w niniejszym projekcie aparatura i izolatory spełniają powyższe wymagania..7. Ochrona od wyładowań atmosferycznych i przepięć Urządzenia rozdzielni 0 kv, stanowisko transformatorów 0/5 kv TR i TR2, budynek stacyjny z rozdzielnicą 5 kv i pomieszczeniami pomocniczymi, chronione są wyładowań atmosferycznych istniejącymi: zwodami odgromowymi wolnostojącymi, linkami odgromowymi na odcinkach od krańcowego słupa liniowego do wieżyczek na bramkach liniowych. 2727_D

7 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 7 Przy wyznaczaniu stref ochrony odgromowej uwzględniono również słup liniowy 0kV stojący na terenie stacji. Obecnie urządzenia rozdzielni 0 kv i transformatory 0/5 kv chronione są od przepięć atmosferycznych i łączeniowych ogranicznikami przepięć usytuowanymi: w polu transformatorowym 0 kv, na odejściu kablowym po stronie 5 kv przy stanowisku transformatora TR. W układzie projektowanym, dla ochrony od przepięć, projektowanych urządzeń, zainstalowane zostaną ograniczniki przepięć usytuowane w: projektowanym polu transformatorowym nr 6, punkcie zerowym transformatora TR2 przy stanowisku, na odejściu kablowym po stronie 5 kv przy stanowisku transformatora TR2, w polach liniowych 0 kv nr 3 i 5 Usytuowanie ograniczników przedstawiono na rysunkach i Pola rozdzielni 0 kv.8. Pole 0 kv nr 2 transformatora TR W polu 0 kv nr 2 należy: a) zdemontować przekładniki prądowe typu ATHa 23 czterordzeniowego produkcji Vatech, b) bez zmian pozostawić: odłącznik szynowy typu ONIII 23/600/UP prod. ZWAE, wyłącznik typu 3APFG prod. Siemens, ograniczniki przepięć typu PEXLIM Q 96 prod. ABB, izolatory wsporcze pod oszynowanie nowe typu C4550II łączące pole ze stanowiskiem prod. ZAPEL, c) ustawić nowe trzy jednobiegunowe, małoolejowe, z izolacją porcelanową na napięcie 0 kv pięciordzeniowy typu AGU 23 o przekładni /5/5/5/5/5A prod. Koncar, d) wykonać połączenie pomiędzy wyłącznikiem i przekładnikami oraz pomiędzy przekładnikami i oszynowaniem rurowym nad drogą z wykorzystaniem istniejących przewodów AFL6 240 mm 2 i nowych zacisków Belos. Rozmieszczenie urządzeń pokazano na rys. nr a, a zestawienia materiałów ujęto w załączniku..8.2 Pole 0 kv nr 6 transformatora TR2 Nowe pole 0 kv nr 6 transformatora TR2 należy: a) wyposażyć w konwencjonalną aparaturę na nowych konstrukcjach wsporczych z fundamentami betonowymi: odłącznik szynowy typ ONIII 23/600/UP, napowietrzny, 3biegunowy, poziomoobrotowy z 2727_D

8 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 8 jednym nożem uziemiającym na napięcie 0 kv z napędami silnikowymi NSO802 noży głównych i uziemiających prod. ZWAE, wyłączniki na napięcie 0 kv z komorami gaszącymi wypełnionymi gazem SF (sześciofluorek 6 siarki) z napędami zasobnikowosprężynowymi zbrojonymi silnikiem typu 3APFGprod. Siemens, przekładniki prądowe, jednobiegunowe, małoolejowe, z izolacją porcelanową na napięcie 0 kv pięciordzeniowy typu AGU 23 o przekładni /5/5/5/5/5A prod. Koncar, ograniczniki przepięć typu PEXLIM Q96 XV23 z podstawami i licznikami zadziałań typu GLX I prod. ABB, izolatory wsporcze pod oszynowanie nowe typu C4550II łączące pole ze stanowiskiem prod. ZAPEL. b) wykonać połączenia: przewodami linkowymi AFL6 240 mm 2 pomiędzy szynami zbiorczymi i aparatami w polu, rurami aluminiowymi AR 80x6 mm nad drogą transportową pomiędzy polem a stanowiskiem transformatora TR2. Połączenie nad drogą należy wykonać przewodem rurowym aluminiowym, ze stopu PA38 w stanie sztucznie starzonym (Td) o średnicy zewnętrznej 80mm i grubości ścianki 6mm. Każdy odcinek rury należy montować w taki sposób, aby jeden koniec rury zamontować w sposób mocny, drugi zaś jako przesuwny. W każdej rurze należy od dołu, w miejscu o największym obniżeniu, wywiercić otwór 0 mm w celu odprowadzenia wody deszczowej lub kondensowanej aby nie przeciążała rur pod względem mechanicznym. W polu zostaną zainstalowane zaciski do zakładania uziemień przenośnych mocowane na przewodach. Schemat zasadniczy pola nr 6 pokazano na rys. nr a. Rozmieszczenie urządzeń pokazano na rys. nr a, a zestawienia materiałów ujęto w załączniku..8.3 Pola liniowe 0 kv nr 3 Kostrzyn i nr 5 SE Gorzów Przewiduje się uzupełnienie pól liniowych w nowe ograniczniki przepięć 0 kv. Pozostałe wyposażenie pola pozostanie w pracy bez zmian. Nowe ograniczniki przepięć posadowione zostaną na nowych stalowych, cynkowanych konstrukcjach wsporczych. Lokalizacja projektowanych ograniczników przepięć dla pola nr 3 przedstawiona została na rys , a dla pola nr 5 na rys Zastosowano ograniczniki przepięć typu PEXLIM Q96 XV23 o następujących parametrach: napięcie znamionowe U r = 96 kv, ciągłe napięcie robocze U c = 77 kv, nominalny prąd rozładowczy I n =0 ka, klasa rozładowcza 3, droga upływu 4540 mm. 2727_D

9 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 9 Ograniczniki przepięć wyposażone będą fabrycznie w: zacisk sworzniowy średnicy 30 mm, zacisk uziemiający 4 otwory szr.3 mm, podstawę izolacyjną dostarczaną razem z ogranicznikiem z trzema izolatorami. Zastosowano licznik zadziałań typu GLX I wyposażony w: liczydło, wskaźnik prądu upływu. Nowe połączenie ograniczników przepięć z oszynowaniem pola zaprojektowano pojedynczym przewodem AFL6 240 mm 2. Zestawienia materiałów ujęto w załączniku..9. Stanowisko transformatora 0/5 kv TR Istniejący transformator TR typu zostanie wymieniony na transformator TORb 6000/0 z rezerw Inwestora. Obecnie na stanowisku znajdują się: transformator 0/5 kv o mocy 0 MVA produkcji ABB Elta typu TNORD 0000/0; uziemnik punktu zerowego transformatora typu UNI72,5; ogranicznik przepięć w punkcie zerowym TR typu PEXLIM RU 60. Transformator i ogranicznik przepięć punktu zerowego wraz z połączeniami zostaną zdemontowane. Na istniejącym stanowisku zostanie ustawiony transformator trójfazowy, napowietrzny olejowy typu TORb 6000/0 prod. Elta rok produkcji 982, z rezerw Inwestora, ze stacji GPZ Barlinek, o następujących podstawowych parametrach technicznych: moc znamionowa 6 MVA, napięcie znamionowe górne 5 kv, napięcie znamionowe dolne 6,5 kv, napięcie zwarcia 0,8%, punkt zerowy transformatora uziemiony bezpośrednio (poprzez aparaturę łączeniową), Transformator wyposażony w będzie w: standardowe zabezpieczenia firmowe, wskaźniki łatwego i dostępnego odczytu poziomu oleju w obrębie stanowiska, wskaźniki temperatury w obrębie stanowiska. Most szynowy 5 kv transformatora TR zostanie dodatkowo wyizolowany za pomocą systemu izolacyjnego Bezpol. Punkt neutralny transformatora TR będzie wyposażone w nowy ogranicznik przepięć typu PEXLIM R060 YN00 prod. ABB. Połączenia transformatora po stronie 0 kv i w punkcie neutralnym wykonane zostaną przewodem linkowymi AFL6 240 mm 2. Po stronie 5 kv zostanie wykonane nowe połączenie dodatkowym kablem pomiędzy stanowiskiem a polem 5 kv nr 7. Kabel ujęto w tomie D _D

10 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str Stanowisko transformatora 0/5 kv TR2 Na terenie stacji, naprzeciwko pola nr 6, zostanie wybudowane nowe stanowisko dla transformatora TR2, ze szczelną misa olejową na 00% oleju z transformatora o mocy do 25 MVA i rezerwą na wody opadowe. Stanowisko zostanie podłączone do istniejącej instalacji odolejania z separatorem oleju. Oczyszczone wody zostają odprowadzane do kanalizacji deszczowej. Na powyższym stanowisku zostanie ustawiony transformator, trójfazowy, olejowy TR2 0/5 kv; 6 MVA typu TJRc 6000/5, nr. fabryczny: 0453 lub 0454 prod. ZREW, stanowiący dostawę Inwestora (przewidziany wcześniej do zabudowy w GPZ Zielomyśl), o następujących podstawowych parametrach technicznych: moc znamionowa 6 MVA, napięcie znamionowe górne 5 kv, napięcie znamionowe dolne 6,5 kv, napięcie zwarcia 2%, punkt zerowy transformatora uziemiony bezpośrednio (poprzez aparaturę łączeniową). Transformator wyposażony w będzie w: standardowe zabezpieczenia firmowe, wskaźniki łatwego i dostępnego odczytu poziomu oleju w obrębie stanowiska, wskaźniki temperatury w obrębie stanowiska. Stanowisko transformatora TR2 będzie wyposażone w: punkt neutralny transformatorów: ograniczniki przepięć typu PEXLIM RO60YN00 prod. ABB, uziemniki fazowe typu UNI72,5 z napędem ręcznym typu NR0802 prod. ZWAE, po stronie 5 kv most szynowy z ogranicznikami przepięć typu SBKI 24/0. prod. Tridelta/Bezpol oraz głowicami kablowymi 5 kv dla dwóch kabli na fazę. Most szynowy 5 kv transformatora TR zostanie dodatkowo wyizolowany za pomocą systemu izolacyjnego Bezpol. Połączenia aparatów 0 kv i w punktach neutralnych transformatorów będą wykonane przewodem AFL6 240 mm 2. Do wykonania połączeń zastosowano osprzęt firmy BELOS S.A. Wyposażenie stanowiska transformatora 0/5 kv wraz z aparaturą 0 kv przedstawiono na rysunku nr a, a zestawienie materiałów w załączniku do rysunków... Połączenie transformatorów 0/5 kv TR i TR2 po stronie 5 kv z rozdzielnią wnętrzową 5 kv Transformator TR Dotychczasowe połączenie transformatora TR zrealizowane jest przez trzy kable jednożyłowe w izolacji polietylenowej typu XRUHKXS x240/50 mm 2 ( kabel / fazę). Po zmianie transformatora, wzrośnie moc, którą należy przesłać do rozdzielni 5 kv. Dlatego przewidziano położenie drugiego kabla na fazę typu 2727_D

11 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. XnRUHKXS x240/50 mm 2. Kable oraz głowice ujęto w tomie D2. Transformator TR2 Izolatory przepustowe 5 kv transformatora TR2 0/5 kv z głowicami kablowymi usytuowanymi obok stanowiska TR2 zostaną połączone poprzez złącza elastyczne i odcinki szyn AP 80x0 mm mocowane na izolatorach wsporczych. Do szyn zostaną przyłączone trzy kable jednożyłowe w izolacji polietylenowej typu XnRUHKXS x300/50 mm2 (2 kabel / fazę) zakończony głowicą firmy 3M oraz ogranicznik przepięć SBKI 24/0.. firmy Tridelta/Bezpol. Kable oraz głowice ujęto w tomie D2..2. Osprzęt Na połączenia rur z przewodami, przewodów z przewodami, mocowania rur na izolatorach wsporczych i do aparatury, przewidziano osprzęt produkcji krajowej firmy ZWSE BELOS SA z Bielska Białej. Niezbędny asortyment ww. osprzętu ujęto w zestawieniach do poszczególnych pól i zestawieniu zbiorczym. Szczegóły mocowania rur na izolatorach wsporczych, połączeń z aparaturą i inne przedstawiono na rysunkach załączonych do niniejszego tomu..3. Obciążalność rur, przewodów i kabli Obciążalność znamionowa długotrwała: a) przewodów rurowych aluminiowych 80x6 mm przy: max temp. szyn = 65 C In = 690A, max temp. szyn = 85 C In = 2240A b) przewodów aluminiowostalowychafl6 240 mm 2 : zimą 735 A, latem 645 A, c) szyny aluminiowej AP 80x0 (łączona przez docisk, niemalowana) 50 A, d) kabla Cu 240 mm 2 ; 20/2 kv (bez współczynników przeliczeniowych) 535 A, e) kabla Cu 300 mm 2 ; 20/2 kv (bez współczynników przeliczeniowych) 600 A..4. Uziemienia i ochrona przeciwporażeniowa Dla podłączenia projektowanych urządzenia zaprojektowano nowe odcinki uziemień ochronnych: od nowych konstrukcji do istniejącej siatki uziemiającej stacji, jako pojedynczy, stalowy, ocynkowany płaskownik 40x5mm. Przewidziano nowe odcinki uziemień roboczych od liczników zadziałań do zacisków uziemiających ograniczników przepięć wykonane linką miedzianą L 240 mm 2 w izolacji termokurczliwej typu RP32/2 koloru niebieskiego, o wytrzymałości dielektrycznej 20 kv/mm. Widoczne części przewodów uziemiających należy pomalować zgodnie z normą PN90/E05023: części naziemne uziemienia ochronnego pomalować na przemian kolorem żółtym i zielonym, części nadziemne uziemienia roboczego pomalować na kolor niebieski. 2727_D

12 ENERGOPROJEKT POZNAŃ SA Rozbudowa stacji 0/5 kv Witnica wraz z dostosowaniem rozdzielni 5 kv do przyłączenia farmy wiatrowej Witnica Obiekt: Z2727 Tom: D Str. 2 Łączenia bednarki wykonać przez spawanie. Miejsca spawania zabezpieczyć powłokami ochronnymi. Szczegóły montażu uziemień należy wykonać w oparciu o opracowanie Energoprojektu Kraków o symbolu X6425 ze stycznia 979 r. oraz instrukcji montażu uziemień L/S2000 opracowanej przez Elbud Warszawa w 2000 r. Stacja jest wyposażona w sprzęt ochronny, ppoż. i utrzymania stacji. Przewiduje się uzupełnienia sprzętu ochronnego o nowe uziemiacze przenośne, który ujęty został w tomie D2..5. Tablice identyfikacyjne, bezpieczeństwa W miejscach zaznaczonych na poszczególnych rysunkach, załączonych w niniejszym tomie, należy zamocować tablice identyfikacyjne, ujęte w zestawieniu w pkt Przed rozpoczęciem produkcji tablic, ich treść i materiał z jakiego mają być wykonane, a także kolor tła, liter i cyfr należy uzgodnić z Inwestorem..6. Konstrukcje stacji Konstrukcje stacji wysokie i pod aparaty przewidziano stalowe, z profili hutniczych, ocynkowane. Konstrukcje zostaną posadowione na fundamentach betonowych. Rysunki wykonawcze fundamentów i konstrukcji opracowano w tomie B, a ich rozmieszczenie pokazano w tomie D3. Fundament pod transformatory 0/5 kv TR opracowano w tomie B2..7. Wskazówki montażowe. Montaż aparatury należy wykonać zgodnie z wytycznymi producenta. 2. Przy połączeniach zacisków śrubowych do sworzni lub z końcówkami płaskimi należy stosować podkładki zwykłe i sprężyste ocynkowane. 3. Na przekrojach pól pokazano rozmieszczenie zacisków do zakładania uziemiaczy przenośnych należy pamiętać o ich montażu. 4. Jako ostatnią czynność po zakończeniu montażu kabli obwodów wtórnych w kanałach należy odtworzyć przegrody ppoż. Prace montażowe należy prowadzić zgodnie z Instrukcją organizacji bezpiecznej pracy przy urządzeniach i instalacjach elektroenergetycznych. Opracował: Sprawdziła: mgr inż. D. Rotman mgr inż. T.Świgoń 2727_D

13 godz. 3:44 EP Transformator napowietrzny olejowy 3fazowy 6000/0, moc 6 MVA, rok produkcji 982, nr fabryczny 86243, o chłodzeniu naturalnym ONAN przekładnia 5/6.5 kv grupa połączeń YNd, nap.zwarcia 0,8% pozyskany z GPZ Barlinek ELTA Łódź TORb 6000/0 szt. z rezerw Inwestora Transformator napowietrzny olejowy 3fazowy 6000/0, moc 6 MVA, przekładnia 5/6.5 kv grupa połączeń YNd, nap.zwarcia 2% przewidziany był wcześniej do zabudowy w GPZ Zielomyśl ZREW Transformatory TJRc 6000/5 szt. z rezerw Inwestora Wyłącznik 3biegunowy napowietrzny z gasiwem SF6 na napięcie 23 kv, prąd znam. 350 A, prąd wyłączalny 40 ka. Izolacja o drodze upływu 3400 mm. Styki przyłączeniowe 8 otw. śr. 4 mm w rozstawie 50 mm. Bez konstrukcji wsporczej. Napęd zasobnikowospręŝynowy dla 3 faz wyposaŝony w: cewkę zał. 2 cewki wyłącz. na nap. 220V DC silnik na napięcie 220V DC grzejnik na nap. 230V AC, z wolnymi stykami pomocniczymi 9NC+9NO. Dostosowany do współpracy z zabezpieczeniami autonomicznymi eco MUZ. SIEMENS 3APFG 23 szt Odłącznik napowietrzny poziomoobrotowy 3biegunowy typu ONIII23/600, 23 kv, 600 A, 40 ka, z jednym kompletem noŝy uziemiających: w ustawieniu równoległym o rozstawie biegunów,90 m, styki przyłączeniowe 8 otw. śr. 4 mm w rozstawie 50 mm, izolatory o minimalnej drodze upływu 25 mm/kv, napęd noŝy głównych i uziemiających (jeden dla 3 bieg.) typu NSO802, napięcie silnika 400/230 V AC, napięcie sterownicze 220 V DC, napięcie grzałek 230 V AC, zestyki: 8 x typu NO, 8 x typu NC, z konstrukcją wsporczą pod dwa napędy na środkowym biegunie. ZWAE ONIII 23/600/UP kpl Uziemnik napowietrzny biegunowy 72,5 kv z napędem ręcznym typu NRO 802, izolacja o drodze upływu 83 mm zacisk płaski z rozstawem otworów 50x50 mm ZWAE UNI72,5/0, szt Przekładnik prądowy faz. 5rdzeniowy napowietrzny w izolacji porcelanowej, olejowy o przekładni: /5/5/5/5/5 A i mocach rdzeni : I 30 VA kl. 0,5 FS5 II 30 VA kl. 5P20 III 30 VA kl. 5P20 IV 30 VA kl. 5P20 V 30 VA kl. 5P20 Legalizowany z zaciskami sworzniowymi Cu o śr. 30 mm. Koncar AGU 23 szt. 6 Strona z 4

14 godz. 3:44 EP Ogranicznik przepięć na znamionowe napięcie Ur=96 kv, maksymalne napięcie ciągłe pracy Uc=77 kv, maksymalne napięcie systemu Um=23 kv znamionowy prąd wyładowczy 0 ka, z podstawą izolacyjną typu HSA A, zacisk przyłączeniowy liniowy typu HSA P, zacisk uziomowy typu HSA B ABB PEXLIM Q 96 XV23 szt Ogranicznik przepięc z tlenku cynku, max napięcie systemu 72 kv nap. znamionowe 60 kv, nap. trwałej pracy 48 kv, prąd wyładowczy 0 ka, z zaciskami: liniowy HSA40 000P, uziomowy HSA B, z podstawą izolacyjną HSA H ABB PEXLIM R60 YN00 szt Licznik zadziałań ogranicznika w wykonaniu I z liczydłem elektroma gnetycznym, wskaźnikiem prądu upływu i gniazdem pomiarowym do miernika typu MPU bez wspornika ABB GLX I szt Ogranicznik przepięć na znamionowe napięcie Ur= 22,5 kv napięcie ciągłe pracy Uc=8 kv, prąd wyładowczy 0 ka. Zacisk przyłączeniowy liniowy 024, zacisk przyłączeniowy dolny ABB POLIMD 8 05 szt Przewód stalowoaluminiowy o przekroju 20 mm^ Przewód stalowoaluminiowy o przekroju 240 mm^2 AFL6 20 mm^2 AFL6 240 mm^2 m 35 m Przewód miedziany goły o przekroju 240 mm^2 L240 m Rura aluminiowa o średnicy 80 x 6 mm AR 80x6 m 3,5 3 odcinki po 0,5m Szyna aluminiowa płaska 40 x 5 mm AP40x5 m Szyna aluminiowa płaska 80 x 0 mm AP80x0 m RoŜek uziemiający prosty do zakładania uziemiaczy przenośnych szt Nasadka Ŝeliwna do izolatora wsporczego, typ A średnica otworu mocującego 3 mm ELBON Katowice N80x2x2 szt. 9 Strona 2 z 4

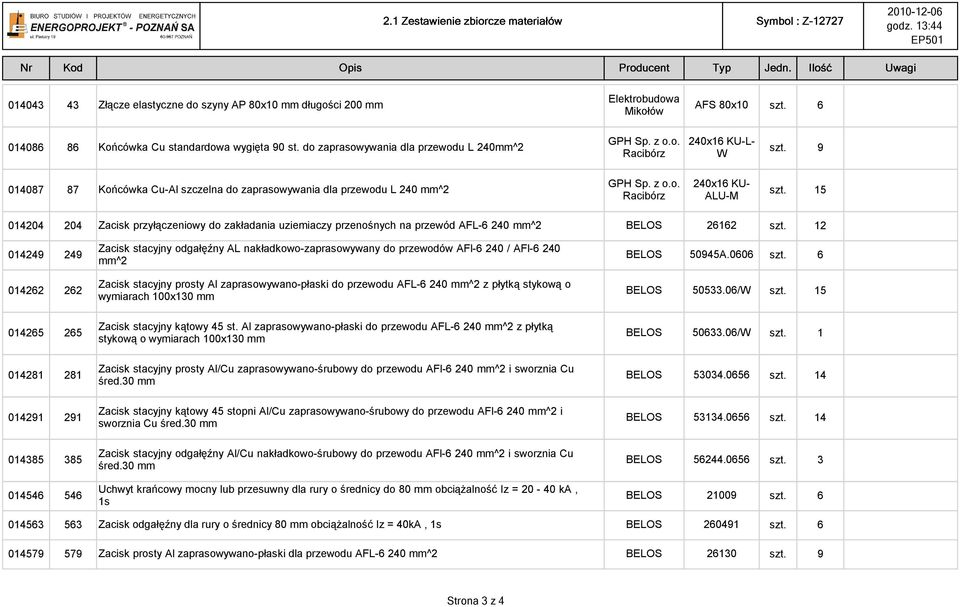

15 godz. 3:44 EP Złącze elastyczne do szyny AP 80x0 mm długości 200 mm Elektrobudowa Mikołów AFS 80x0 szt Końcówka Cu standardowa wygięta 90 st. do zaprasowywania dla przewodu L 240mm^2 GPH Sp. z o.o. Racibórz 240x6 KUL W szt Końcówka CuAl szczelna do zaprasowywania dla przewodu L 240 mm^2 GPH Sp. z o.o. Racibórz 240x6 KU ALUM szt Zacisk przyłączeniowy do zakładania uziemiaczy przenośnych na przewód AFL6 240 mm^2 BELOS 2662 szt Zacisk stacyjny odgałęźny AL nakładkowozaprasowywany do przewodów AFl6 240 / AFl6 240 mm^2 Zacisk stacyjny prosty Al zaprasowywanopłaski do przewodu AFL6 240 mm^2 z płytką stykową o wymiarach 00x30 mm Zacisk stacyjny kątowy 45 st. Al zaprasowywanopłaski do przewodu AFL6 240 mm^2 z płytką stykową o wymiarach 00x30 mm Zacisk stacyjny prosty Al/Cu zaprasowywanośrubowy do przewodu AFl6 240 mm^2 i sworznia Cu śred.30 mm Zacisk stacyjny kątowy 45 stopni Al/Cu zaprasowywanośrubowy do przewodu AFl6 240 mm^2 i sworznia Cu śred.30 mm Zacisk stacyjny odgałęźny Al/Cu nakładkowośrubowy do przewodu AFl6 240 mm^2 i sworznia Cu śred.30 mm Uchwyt krańcowy mocny lub przesuwny dla rury o średnicy do 80 mm obciąŝalność Iz = ka, s BELOS 50945A.0606 szt. 6 BELOS /W szt. 5 BELOS /W szt. BELOS szt. 4 BELOS szt. 4 BELOS szt. 3 BELOS 2009 szt Zacisk odgałęźny dla rury o średnicy 80 mm obciąŝalność Iz = 40kA, s BELOS szt Zacisk prosty Al zaprasowywanopłaski dla przewodu AFL6 240 mm^2 BELOS 2630 szt. 9 Strona 3 z 4

16 godz. 3:44 EP Zacisk kątowy 90 st.al zaprasowywanopłaski dla przewodu AFL6 240 mm^2 BELOS szt Zacisk linki tłumiącej dla przewodu AFL6 20 mm^2 i rury o średnicy 80, 00 mm BELOS 267 szt Wkładka czołowa do rury 80 x 6 mm BELOS 2696 szt Uchwyt kablowy dla kabla o średnicy mm z rozstawem otworów mocujących L2= 75 mm Rura termokurczliwa pogrubiona, standardowa +05 st.c zwykła koloru czerwonego ENCO Wwa ul.postępu 3 Radpol SA Człuchów K 36/52 szt. 8 RP 32/2 m Kapturek termokurczliwy na izolator przepustowy licznika zadziałań Radpol S.A Człuchów KTK 70/ szt Rura termokurczliwa, standardowa +05 st. C zwykła koloru niebieskiego Ergom Sp. z o.o. RC 5/25,5 m Bednarka stalowa ocynkowana o przekroju 30x4 mm,062 m/kg PN76/H x4 kg 94,2 przewidziana na odtworzenie uziomu Bednarka stalowa ocynkowana o przekroju 40x5 mm 0,637 m/kg Pn76/H x5 kg 58, Izolator stacyjny wsporczy 0 kv kołpak 27 mm, stopa 200 mm minimalna droga upływu 3075 mm ZAPEL SA Boguchwała C4550II nr 2374 szt Izolator wsporczy napowietrzny 20 kv z centralnym otworem M 2x5 w okciach górnym i dolnym LAPP C szt Osłony izolacyjne dla wyizolowania mostu szynowego 5 kv transformatora. Komplet zawiera osłony dla szyn, zacisków przepustów na transformatorze, głowic izolatorów wsporczych, połączeń giętkich szyn, zacisków podłączenia uziemiaczy, głowic kablowych i ograniczników przepięć. Mocowanie osłon za pomocą śrub z tworzywa. Bezpol kpl. 2 Strona 4 z 4

17 godz. 09:4 EP Tablica identyfikacyjna oznaczenia faz, wielkość pisma E, tekst: L X87366 T nr tekstu 7 szt Tablica identyfikacyjna oznaczenia faz, wielkość pisma E, tekst: L2 X87366 T nr tekstu 8 szt Tablica identyfikacyjna oznaczenia faz, wielkość pisma E, tekst: L3 X87366 T nr tekstu 9 szt Tablica identyfikacyjna numeracji pól na stanowiskach aparatury, wielkość pisma E tekst: 06 X87366 T nr tekstu 6 szt. 2 tekst: Tablica identyfikacyjna opisu pola na stanowisku aparatury, wielkość pisma B tekst : TRANSFORMATOR T... X87366 T3 nr tekstu 42 szt. 2 TR Tablica identyfikacyjna opisu aparatury na stanowisku, wielkość pisma B tekst : ODŁĄCZNIK SZYNOWY X87366 T3 nr tekstu 54 szt Tablica identyfikacyjna opisu aparatury na stanowisku, wielkość pisma B tekst : NÓŻ UZIEMIAJĄCY ODŁ. SZYNOWEGO X87366 T3 nr tekstu 55 szt Tablica identyfikacyjna opisu stanowiska transformatorów,dławików itp wielkość pisma C tekst : TRANSFORMATOR... kv MV.A X87366 T7 nr tekstu 6 szt. TR2; 0/5 kv; 6MVA Tablica identyfikacyjna opisu stanowiska transformatorów,dławików itp wielkość pisma C tekst : TRANSFORMATOR... kv MV.A X87366 T7 nr tekstu 6 szt. TR; 0/5 kv; 6MVA Zbiorcze zestawienie ilości tabliczek T Tablica identyfikacyjna o wym. 70 x 50 typ. T X87366 T szt. T3 Tablica identyfikacyjna o wym. 300 x 00 typ. T3 X87366 T3 szt. 4 T7 Tablica identyfikacyjna o wym. 400 x 50 typ. T7 X87366 T7 szt. 2 Strona z 2

18 godz. 09:5 EP Transformator napowietrzny olejowy 3fazowy 0000/0 o chłodzeniu naturalnym ONAN przekładnia 5+8x,25%/6,5 kv, grupa połączeń YNd, napięcie zwarcia Uz= 0,5 % ABB ELTA Łódź TNORD 0000/0 PNP szt Przekładnik prądowy faz. napowietrzny w izolacji żywicznopapierowo olejowy o przekładni /5/5/5/5 A, moce rdzeni: I 30 VA kl. 0,5 FS5 II 30 VA kl. 5P20 III 30 VA kl. 5P20 IV 30 VA kl. 5P20 VA TECH ATHa 23 szt Ogranicznik przepięć na znamionowe napięcie Ur=60 kv, maksymalne napięcie ciągłej pracy Uc=48 kv, maksymalne napięcie systemu Um=72 kv znamionowy prąd wyładowczy 0 ka, zacisk przyłączeniowy typu PEX 4 DO 0, zacisk uziomowy typu PEX 4 EO 02 ABB PEXLIM R U60VN szt. Strona z

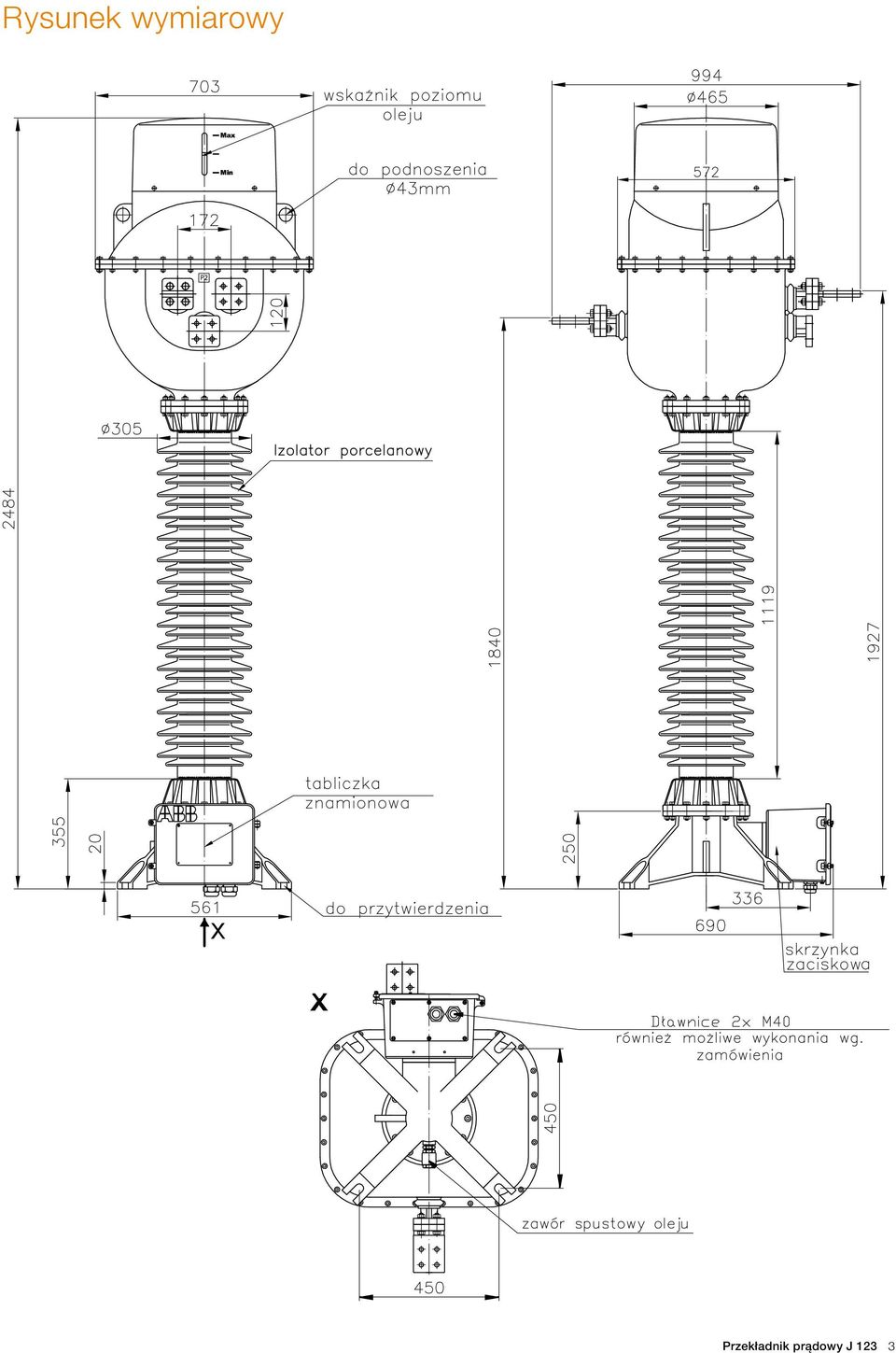

19 Rysunek wymiarowy Przekładnik prądowy J 23 3

20

21 9. SZKIC WYMIAROWY OD CZNIKA ONIII72 oraz ONIII23. Uwagi: ) Istnieje mo liwoœæ zastosowania przy³¹czy sworzniowych o œrednicach 30; 40 mm. 2) Pozosta³e szkice wymiarowe przygotowywane s¹ pod konkretne projekty z uwzglêdnieniem: konstrukcji noœnych, rozstawów miêdzybiegunowych, rodzaju przy³¹czy pr¹dowych. Zastrzega siê mo liwoœæ wprowadzania zmian wynikaj¹cych z postêpu technicznego. Strona 6/8 ZWAE Sp. z o.o.

22 Ogranicznik ZnO PEXLIM Q Ograniczniki PEXLIM Q są stosowane do ochrony rozdzielnic, transformatorów i urządzeń w systemach wysokich napięć od przepięć atmosferycznych i łączeniowych: w rejonach o dużej intensywności i energii wyładowań piorunowych. gdzie warunki uziemienia lub ekranowania są słabe lub niekompletne Doskonałe tam gdzie wymaga się małej wagi, zmniejszonych odległości, odporności mechanicznej, elastyczności montażu i bezpieczeństwa obsługi. PEXLIM Q jest jednym z głównych elementów koncepcji PEXLINK do ochrony linii przesyłowych. Podstawowe dane Napięcie systemu (U m ) kv Napięcie znamionowe (U r ) kv Znamionowy prąd wyładowczy (IEC)...0 ka szczyt Prąd klasyfikacji (ANSI/IEEE)...0 ka szczyt Wytrzymałość prądowa: Prąd graniczny 4/0 µs...00 ka szczyt Udar prądowy długotrw µs A szczyt Udar prądowy długotrw µs A szczyt Wytrzymałość energetyczna: Klasa rozładowania linii (IEC)...Klasa 3 (dwa udary, IEC p.7.5.5)...7,8 kj/kv (U r ) Spełnia/przekracza wymagania próby ANSI dla linii przesyłowych do kv Wytrzymałość zwarciowa...50 ka sym Izolacja zewnętrzna...spełnia/przekracza wymagania norm Wytrzymałość mechaniczna: Deklarowane dopuszczalne obciążenie statyczne (DPSSL) Nm Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL) Nm Warunki pracy: Temperatura otoczenia...50 C do +45 C Wysokość zainstalowania...maks. 000 m n.p.m (wyższe wartości na żądanie) Częstotliwość Hz Normy: PNEN :2005 (U) PNEN :2005/A:2006 (U) IEC ANSI/IEEE C62. 2 ABB

23 24 3) 36 3) , ABB 3 Gwarantowane dane ochronne PEXLIM Q Maks. napięcie systemu U m Napięcie znamio nowe U r Maksymalne napięcie trwałej pracy ) wg IEC U c wg ANSI/ IEEE MCOV Wytrzymałość TOV 2) s 0 s Maksymalne napięcie dla udaru 30/60 µs 8/20 µs 0.5 ka ka 2 ka 5 ka 0 ka 20 ka 40 ka kv skut. kv skut. kv skut. kv skut. kv skut. kv skut. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt.

24 Gwarantowane dane ochronne (cd.) Maks. napięcie systemu U m Napięcie znamionowe U r Maksymalne napięcie trwałej pracy ) wg IEC U c wg ANSI/ IEEE MCOV Wytrzymałość TOV 2) s 0 s Maksymalne napięcie dla udaru 30/60 µs 8/20 µs PEXLIM Q 0.5 ka ka 2 ka 5 ka 0 ka 20 ka 40 ka kv skut. kv skut. kv skut. kv skut. kv skut. kv skut. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt Więcej szczegółowych informacji o wytrzymałości TOV i charakterystykach ochronnych podano w publikacji HSM en. ) Napięcie trwałej pracy: U c (zgodnie z IEC) i MCOV (zgodnie z ANSI) różnią się tylko procedurami w próbie typu. U c jest brane pod uwagę tylko gdy rzeczywiste napięcie systemu jest wyższe niż podane w tabeli. Można wybrać każdy ogranicznik o napięciu U c równym lub wyższym napięciu systemu podzielonemu przez 3. 2) Z uprzednim obciążeniem równym maksymalnej energii pojedynczego udaru (4,5 kj/kv (U r )) 3) Ograniczniki na napięcia systemów 36 kv lub niższe mogą być dostarczane na żądanie tylko gdy w zamówieniu znajdują się ograniczniki do systemu o wyższym lub wyższym napięciu. Ograniczniki do specjalnych zastosowań na niższe lub wyższe napięcia znamionowe mogą być dostarczane na specjalne zamówienie. Dane techniczne obudów PEXLIM Q D B D B D B Amax Amax Amax Amax Amax C 8 C 9 C D D B D C B D B B Amax Amax Amax Amax ABB

25 ABB 5 Dane techniczne obudów PEXLIM Q Maks. napięcie systemu U m Napięcie znamio nowe U r Obudowa Droga upływu Izolacja zewnętrzna,2/50 µs na sucho 50 Hz pod deszczem (60s) Masa 250/2500 µs pod deszczem 60 Hz pod deszczem (0s) Amax B C D Rys. kv skut. kv skut. mm kv szczyt. kv skut. kv skut. kv szczyt XV024 XV036 XV052 XV072 XV072 XV00 XH23 XV23 XV23 XV23 XH45 XV45 XV45 XV45 XV45 XH70 XH70 XV70 XV70 XM245 XH245 XH245 XV245 XV245 XH300 XH300 XV300 XV300 XV300 XH362 XH362 XV362 XH420 XN052 XN072 XN00 XN23 XN23 XN45 XN70 XN245 XN *) Wartości napięć probierczych dla pustej osłony ogranicznikowej. Wymiary kg Ograniczniki do punktów zerowych

26 Charakterystyki ochronne PEXLIM Q Odporność na TOV 6 ABB

27 Wyposażenie PEXLIM Q Zaciski liniowe Zaciski uziomowe Rozstaw otworów Bez podstawy izolacyjnej HSA40 000L Aluminium HSA A Stal nierdzewna Patrz uwaga niżej UWAGA! Rozstawienie alternatywne 3 otwory szczelinowe (20 ), n4 w R27 Z podstawą izolacyjną HSA40 000M HSA B Stal nierdzewna HSA40 000N Aluminium HSA A Żywica epoksydowa Śruby M2 do przyłączenia z konstrukcją nie są dostarczane przez ABB. Wymagana długość gwintu 520 mm. HSA40 000P Stal nierdzewna ABB 7

28 Ograniczniki ZnO PEXLIM R Ograniczniki PEXLIM R są stosowane do ochrony rozdzielnic, transformatorów i urządzeń w systemach wysokich napięć od przepięć atmosferycznych i łączeniowych. Są stosowane kiedy wymagania co do wielkości wyładowania, wytrzymałości energetycznej i zanieczyszczenia są umiarkowane. Doskonałe tam gdzie wymaga się małej wagi, zmniejszonych odległości, odporności mechanicznej, elastyczności montażu i bezpieczeństwa obsługi. PEXLIM R jest jednym z głównych elementów koncepcji PEXLINK do ochrony linii przesyłowych. Podstawowe dane Napięcie systemu (U m ) kv Napięcie znamionowe (U r ) kv Znamionowy prąd wyładowczy (IEC)...0 ka szczyt Prąd klasyfikacji (ANSI/IEEE)...0 ka szczyt Wytrzymałość prądowa: Prąd graniczny 4/0 µs...00 ka szczyt Udar prądowy długotrw µs A szczyt Wytrzymałość energetyczna: Klasa rozładowania linii (IEC)...Klasa 2 (dwa udary, IEC p , kj/kv (U r ) Spełnia/przekracza wymagania próby ANSI dla linii przesyłowych do 70 kv Wytrzymałość zwarciowa...50 ka sym Izolacja zewnętrzna...spełnia/przekracza wymagania norm Wytrzymałość mechaniczna: Deklarowane dopuszczalne obciążenie statyczne (DPSSL) Nm Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL) Nm Warunki pracy: Temperatura otoczenia...50 C do +45 C Wysokość zainstalowania...maks. 000 m n.p.m (wyższe wartości na żądanie) Częstotliwość Hz Normy: PNEN :2005 (U) PNEN :2005/A:2006 (U) IEC ANSI/IEEE C62. 2 ABB

29 Gwarantowane dane ochronne Maks. napięcie systemu U m Napięcie znamionowe U r Maksymalne napięcie trwałej pracy ) wg IEC U c wg ANSI/ IEEE MCOV Wytrzymałość TOV 2) s 0 s Maksymalne napięcie dla udaru 30/60 µs 8/20 µs PEXLIM R 0.5 ka ka 2 ka 5 ka 0 ka 20 ka 40 ka kv skut. kv skut. kv skut. kv skut. kv skut. kv skut. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. kv szczyt. 24 3) 36 3) ,4 6,8 9,2 2,6 24,0 26,4 28,8 3, ,3 7,0 9,5 22,0 24,4 26,7 29,0 3,5 34,0 39,0 34,0 39,0 4,3 42,0 48,0 53,4 42,0 48,0 53,4 58,0 60,7 68,0 72,0 77,0 60,7 68,0 72,0 77,0 72,0 77,0 82,6 84,0 98, ,0 98, ,7 24, 27,6 3,0 34,5 37,9 4,4 44,8 48,3 55,2 48,3 55,2 58,6 62, 69,0 75,9 62, 69,0 75,9 82,8 86,2 96, , ,8 23, 26,4 29,7 33,0 36,3 39,6 42,9 46,2 52,8 46,2 52,8 56, 59,4 66,0 72,6 59,4 66,0 72,6 79,2 82,5 92,4 99, ,5 92,4 99, , , 43,2 49,4 55,6 6,7 67,9 74, 80,3 86,4 98,8 86,4 98, ,5 44,9 5,3 57,7 64,2 70,6 77,0 83,4 89, , ,3 47,0 53,8 60,5 67,2 73,9 80,6 87,3 94, , ,0 5,3 58,7 66,0 73,3 80,6 88,0 95, ,7 54,4 62,2 70,0 77,7 85,5 93, ,3 6,0 69,7 78,4 87, 95, ,7 69,7 79,6 89, Więcej szczegółowych informacji o wytrzymałości TOV i charakterystykach ochronnych podano w publikacji HSM en. ) Napięcie trwałej pracy: U c (zgodnie z IEC) i MCOV (zgodnie z ANSI) różnią się tylko procedurami w próbie typu. U c jest brane pod uwagę tylko gdy rzeczywiste napięcie systemu jest wyższe niż podane w tabeli. Można wybrać każdy ogranicznik o napięciu U c równym lub wyższym napięciu systemu podzielonemu przez 3. 2) Z uprzednim obciążeniem równym maksymalnej energii pojedynczego udaru (2,5 kj/kv (U r )) 3) Ograniczniki na napięcia systemów 36 kv lub niższe mogą być dostarczane na żądanie tylko gdy w zamówieniu znajdują się ograniczniki do systemu o wyższym napięciu Ograniczniki do specjalnych zastosowań na niższe lub wyższe napięcia znamionowe mogą być dostarczane na specjalne zamówienie. ABB 3

30 Dane techniczne obudów Maks. napięcie systemu U m Napięcie znamionowe U r Obudowa Droga upływu,2/50 µs na sucho Izolacja zewnętrzna 50 Hz pod deszczem (60s) kv skut. kv skut. mm kv szczyt. kv skut. kv skut. kv szczyt YV024 YV036 YV052 YV052 YH072 YV072 YV072 YV00 YH23 YH23 YV23 YV23 YV23 YH45 YH45 YV45 YV45 YH Ograniczniki do punktów zerowych YN052 YN072 YN00 YN23 YN23 YN45 YN *) Wartości napięć probierczych dla pustej osłony ogranicznikowej. PEXLIM R 60 Hz pod deszczem 250/2500 µs pod Masa Wymiary (0s) deszczem Amax B C Rys kg C B Amax Amax Amax ABB

31 Wyposażenie PEXLIM R Zaciski liniowe Zaciski uziomowe Rozstaw otworów Bez podstawy izolacyjnej HSA40 000L Aluminium HSA A Stal nierdzewna HSA40 000M Płytka aluminiowa z elementami ze stali nierdzewnej Aluminium HSA B Stal nierdzewna Z podstawą izolacyjną HSA40 000N Aluminium HSA H Żywica epoksydowa HSA40 000P Stal nierdzewna Śruby M2 do przyłączenia z konstrukcją nie są dostarczane przez ABB. Wymagana długość gwintu 520 mm. ABB 5

32

33

34

35

36 godz. 3:43 EP Wyłącznik 3biegunowy napowietrzny z gasiwem SF6 na napięcie 23 kv, prąd znam. 350 A, prąd wyłączalny 40 ka. Izolacja o drodze upływu 3400 mm. Styki przyłączeniowe 8 otw. śr. 4 mm w rozstawie 50 mm. Bez konstrukcji wsporczej. Napęd zasobnikowospręŝynowy dla 3 faz wyposaŝony w: cewkę zał. 2 cewki wyłącz. na nap. 220V DC silnik na napięcie 220V DC grzejnik na nap. 230V AC, z wolnymi stykami pomocniczymi 9NC+9NO. Dostosowany do współpracy z zabezpieczeniami autonomicznymi eco MUZ. SIEMENS 3APFG 23 szt Odłącznik napowietrzny poziomoobrotowy 3biegunowy typu ONIII23/600, 23 kv, 600 A, 40 ka, z jednym kompletem noŝy uziemiających: w ustawieniu równoległym o rozstawie biegunów,90 m, styki przyłączeniowe 8 otw. śr. 4 mm w rozstawie 50 mm, izolatory o minimalnej drodze upływu 25 mm/kv, napęd noŝy głównych i uziemiających (jeden dla 3 bieg.) typu NSO802, napięcie silnika 400/230 V AC, napięcie sterownicze 220 V DC, napięcie grzałek 230 V AC, zestyki: 8 x typu NO, 8 x typu NC, z konstrukcją wsporczą pod dwa napędy na środkowym biegunie. ZWAE ONIII 23/600/UP kpl Przekładnik prądowy faz. 5rdzeniowy napowietrzny w izolacji porcelanowej, olejowy o przekładni: /5/5/5/5/5 A i mocach rdzeni : I 30 VA kl. 0,5 FS5 II 30 VA kl. 5P20 III 30 VA kl. 5P20 IV 30 VA kl. 5P20 V 30 VA kl. 5P20 Legalizowany z zaciskami sworzniowymi Cu o śr. 30 mm. Koncar AGU 23 szt Ogranicznik przepięć na znamionowe napięcie Ur=96 kv, maksymalne napięcie ciągłe pracy Uc=77 kv, maksymalne napięcie systemu Um=23 kv znamionowy prąd wyładowczy 0 ka, z podstawą izolacyjną typu HSA A, zacisk przyłączeniowy liniowy typu HSA P, zacisk uziomowy typu HSA B ABB PEXLIM Q 96 XV23 szt Licznik zadziałań ogranicznika w wykonaniu I z liczydłem elektroma gnetycznym, wskaźnikiem prądu upływu i gniazdem pomiarowym do miernika typu MPU bez wspornika ABB GLX I szt Przewód stalowoaluminiowy o przekroju 20 mm^2 montowany jako przewód odgałęźny lub pomiędzy aparatami AFL6 20 mm^2 m 35 Strona z 3

37 godz. 3:43 EP Przewód stalowoaluminiowy o przekroju 240 mm^2 montowany jako przewód odgałęźny lub pomiędzy aparatami AFL6 240 mm^2 m Przewód miedziany goły o przekroju 240 mm^2 L240 m Rura aluminiowa o średnicy 80 x 6 mm AR 80x6 m 3,5 3 odcinki po 0,5m Końcówka Cu standardowa wygięta 90 st. do zaprasowywania dla przewodu L 240mm^2 GPH Sp. z o.o. Racibórz 240x6 KUL W szt Końcówka CuAl szczelna do zaprasowywania dla przewodu L 240 mm^2 GPH Sp. z o.o. Racibórz 240x6 KU ALUM szt Zacisk przyłączeniowy do zakładania uziemiaczy przenośnych na przewód AFL6 240 mm^2 BELOS 2662 szt Zacisk stacyjny prosty Al zaprasowywanopłaski do przewodu AFL6 240 mm^2 z płytką stykową o wymiarach 00x30 mm Zacisk stacyjny kątowy 45 st. Al zaprasowywanopłaski do przewodu AFL6 240 mm^2 z płytką stykową o wymiarach 00x30 mm Zacisk stacyjny prosty Al/Cu zaprasowywanośrubowy do przewodu AFl6 240 mm^2 i sworznia Cu śred.30 mm Zacisk stacyjny odgałęźny Al/Cu nakładkowośrubowy do przewodu AFl6 240 mm^2 i sworznia Cu śred.30 mm Uchwyt krańcowy mocny lub przesuwny dla rury o średnicy do 80 mm obciąŝalność Iz = ka, s BELOS /W szt. BELOS /W szt. BELOS szt. 6 BELOS szt. 3 BELOS 2009 szt Zacisk odgałęźny dla rury o średnicy 80 mm obciąŝalność Iz = 40kA, s BELOS szt Zacisk prosty Al zaprasowywanopłaski dla przewodu AFL6 240 mm^2 BELOS 2630 szt Zacisk kątowy 90 st.al zaprasowywanopłaski dla przewodu AFL6 240 mm^2 BELOS szt. 3 Strona 2 z 3
