TSDW1CO TSDW2CO GB D F N PL RO. Instrukcja monta u i obs ugi Zegar sterujàcy TSDW1CO TSDW2CO
|
|
|
- Kinga Dudek
- 7 lat temu
- Przeglądów:
Transkrypt
1 TSDW1CO TSDW2CO ,5mm - 2,5mm 2 8mm V~ 50-60Hz R 10a - 30T ,5mm - 2,5mm 2 8mm V~ 50-60Hz R 10a - 30T PL GB D F TSDW1CO TSDW1CO N PL RO MENU OK MENU OK 1 1 Instrukcja monta u i obs ugi Zegar sterujàcy C1 16(10)A 250V~ C C1 16(10)A 250V~ C TSDW1CO TSDW2CO Poprawne przy àczenie jest konieczne do w aêciwego dzia ania prze- àczania przebiegu zerowego impulsu (patrz schemat przzy àczeniowy!)

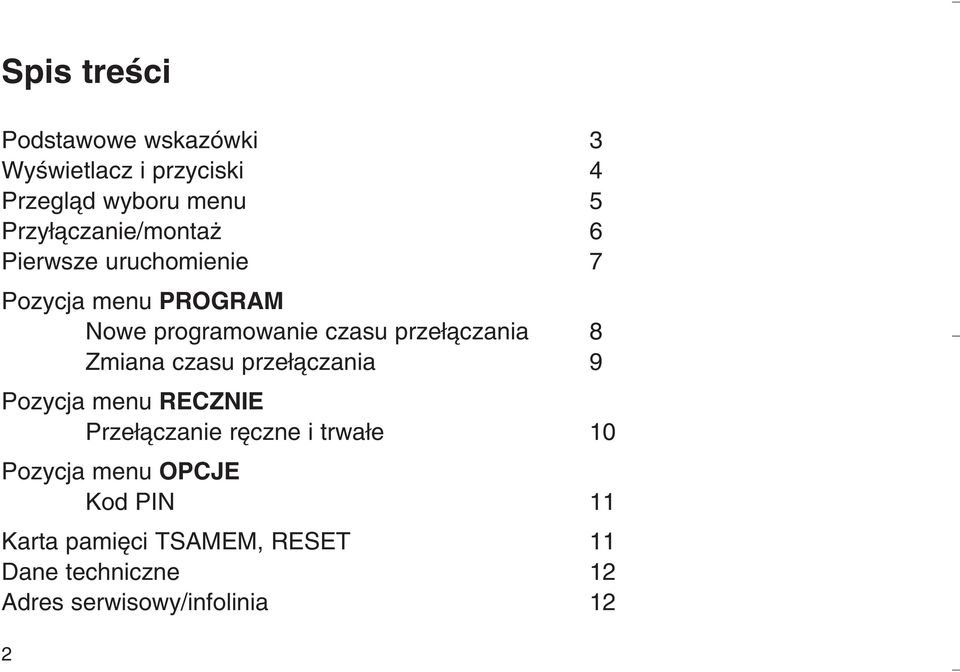

2 Spis treêci Podstawowe wskazówki 3 WyÊwietlacz i przyciski 4 Przeglàd wyboru menu 5 Przy àczanie/monta 6 Pierwsze uruchomienie 7 Pozycja menu PROGRAM Nowe programowanie czasu prze àczania 8 Zmiana czasu prze àczania 9 Pozycja menu RECZNIE Prze àczanie r czne i trwa e 10 Pozycja menu OPCJE Kod PIN 11 Karta pami ci TSAMEM, RESET 11 Dane techniczne 12 Adres serwisowy/infolinia 12 2
3 Podstawowe wskazówki OSTRZE ENIE Zagro enie ycia z powodu pora enia pràdem lub po aru! Monta nale y zlecaç wy àcznie wykwalifikowanemu elektrykowi! PL Urzàdzenie jest przystosowane do monta u na szynie zgodnej z normà DIN (EN 60715) Odpowiada typowi 1 BSTU zgodnie z IEC/EN Rezerwa chodu (10 lat) zmniejsza si przy wetkni tej karcie pami ci (w trybie baterii) Zastosowanie zgodnie z przeznaczeniem: Zagar sterujàcy u ywany jest do oêwietlenia, wentylacji itp. U ywanie wy àcznie w zamkni tych, suchych pomieszczeniach. Nie u ywaç na urzàdzeniach zabezpieczajàcych, jak np. drzwi ewakuacyjne, urzàdzeniach ochrony przeciwpo arowej itp. Utylizacja Zutylizowaç urzàdzenie zgodnie z przepisami ochrony Êrodowiska naturalnego 3

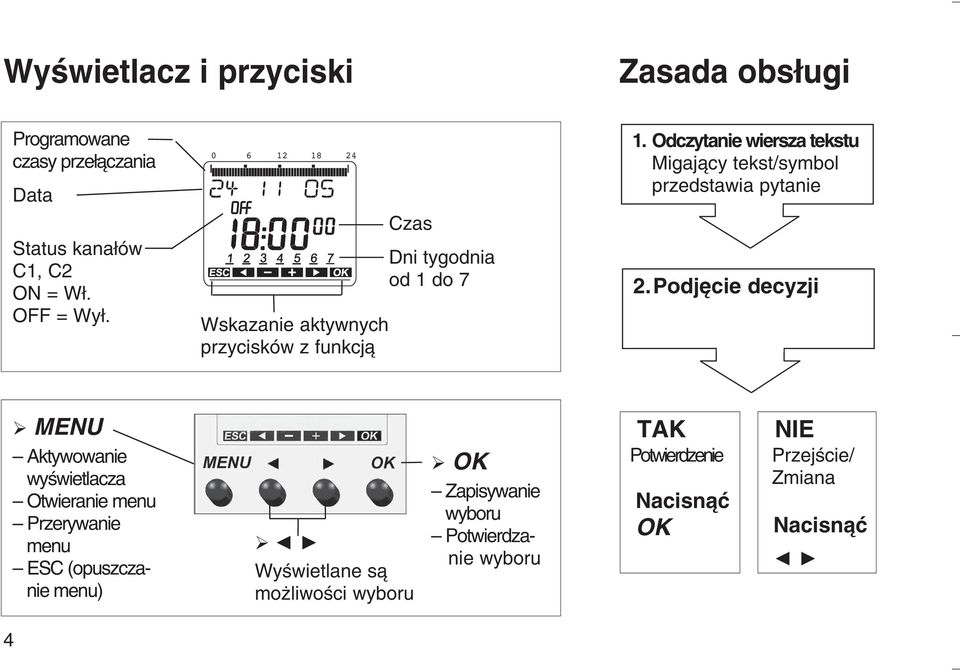

4 WyÊwietlacz i przyciski Zasada obs ugi Programowane czasy prze àczania Data Status kana ów C1, C2 ON = W. OFF = Wy Wskazanie aktywnych przycisków z funkcjà Czas Dni tygodnia od 1 do 7 1. Odczytanie wiersza tekstu Migajàcy tekst/symbol przedstawia pytanie 2.Podj cie decyzji MENU Aktywowanie wyêwietlacza Otwieranie menu Przerywanie menu ESC (opuszczanie menu) WyÊwietlane sà mo liwoêci wyboru OK Zapisywanie wyboru Potwierdzanie wyboru TAK Potwierdzenie Nacisnàç OK NIE PrzejÊcie/ Zmiana Nacisnàç 4
5 Przeglàd wyboru menu MENU C1 OFF C2 OFF 9:40 46 PL PROGRAM NOWY CZAS/DATA RECZNIE OPCJE KONIEC GODZINA ZAL./WYL. TRWALE WL. LICZNIK GODZ. ROBOCZ. ODCZYTAJ DATA ZAL./WYL. TRWALE WYL. OSWIETLE- NIE LCD ZMIEN LATO- ZIMA ZAL./WYL. RECZNE WL. JEZYK USUN DZIEN TYGODNIA PROG. WAKA- CYJNY PIN KONIEC FORMAT DATY KONIEC UST. FABRYCZNE FORMAT CZASU INFO KONIEC KONIEC 5

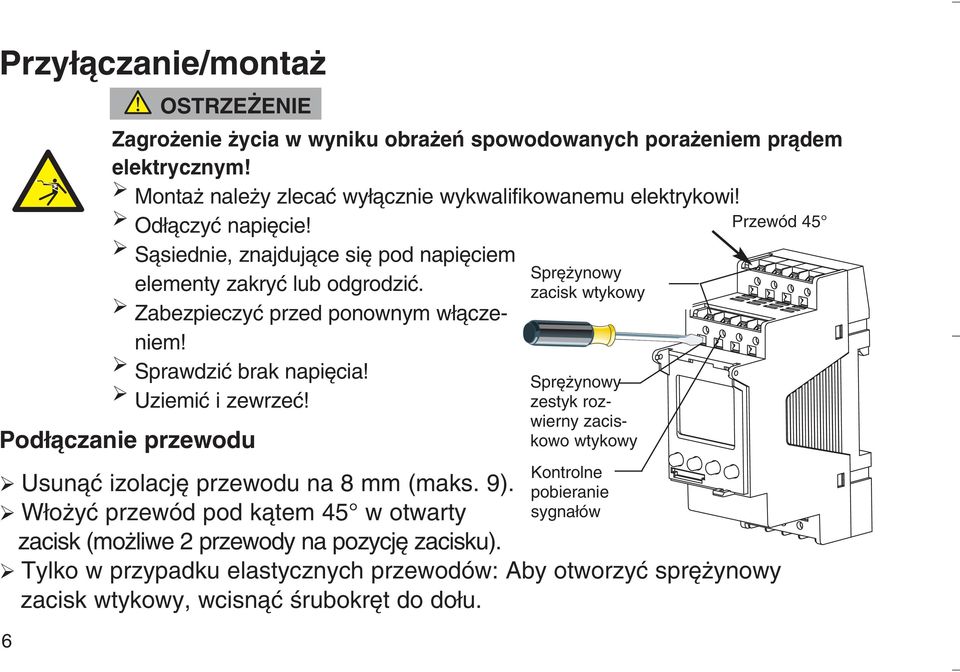

6 Przy àczanie/monta OSTRZE ENIE Zagro enie ycia w wyniku obra eƒ spowodowanych pora eniem pràdem elektrycznym! Monta nale y zlecaç wy àcznie wykwalifikowanemu elektrykowi! Od àczyç napi cie! Sàsiednie, znajdujàce si pod napi ciem elementy zakryç lub odgrodziç. Zabezpieczyç przed ponownym w àczeniem! Sprawdziç brak napi cia! Uziemiç i zewrzeç! Pod àczanie przewodu Usunàç izolacj przewodu na 8 mm (maks. 9). W o yç przewód pod kàtem 45 w otwarty zacisk (mo liwe 2 przewody na pozycj zacisku). Spr ynowy zacisk wtykowy Spr ynowy zestyk rozwierny zaciskowo wtykowy Kontrolne pobieranie sygna ów Przewód 45 Tylko w przypadku elastycznych przewodów: Aby otworzyç spr ynowy zacisk wtykowy, wcisnàç Êrubokr t do do u. 6

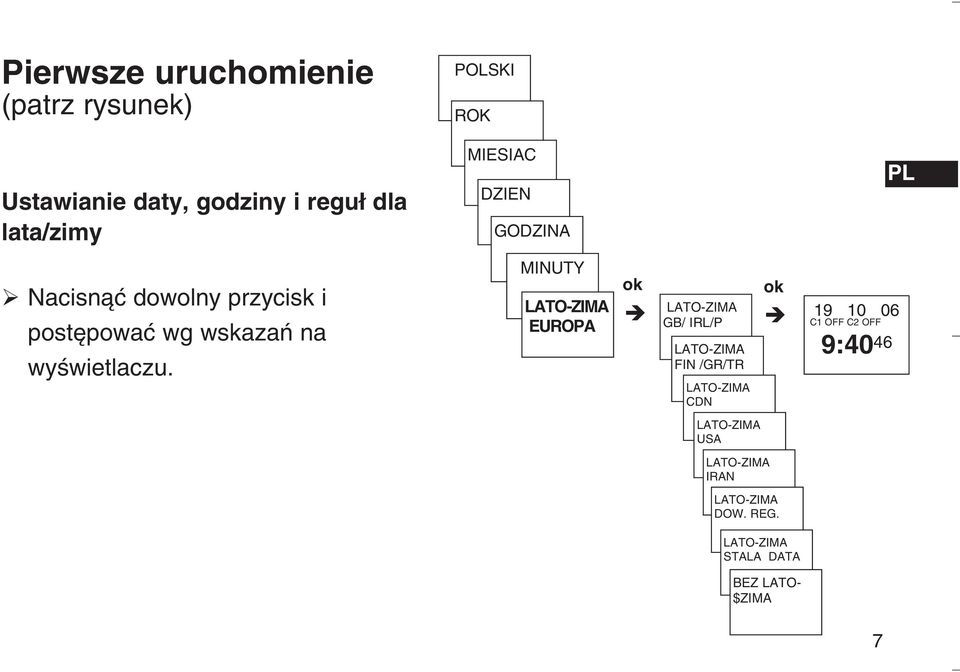

7 Pierwsze uruchomienie (patrz rysunek) POLSKI ROK Ustawianie daty, godziny i regu dla lata/zimy MIESIAC DZIEN GODZINA PL Nacisnàç dowolny przycisk i post powaç wg wskazaƒ na wyêwietlaczu. MINUTY EUROPA ok GB/ IRL/P FIN /GR/TR CDN ok C1 OFF C2 OFF 9:40 46 USA IRAN DOW. REG. STALA DATA BEZ LATO- $ZIMA 7
8 Nowy program czasu prze àczania (patrz rysunek) PROGRAM ok NOWY CZAS POLAC- ZENIA Nacisnàç MENU. Potwierdziç przez OK lub za pomocà wybraç àdane ustawienie. Ponownie potwierdziç OK. Dost pne jest 56 wolnych miejsc pami ci. KANAL C1 WOLNE 56 WL C1 On GODZINA MINUTY Ten sam czas prze àczenia dla kilku dni = blok DO TEGO WT ZAPISZ KOPIUJ PONIEDZIA- LEK ZAPISZ Czas prze- àczenia dla jednego dnia 8

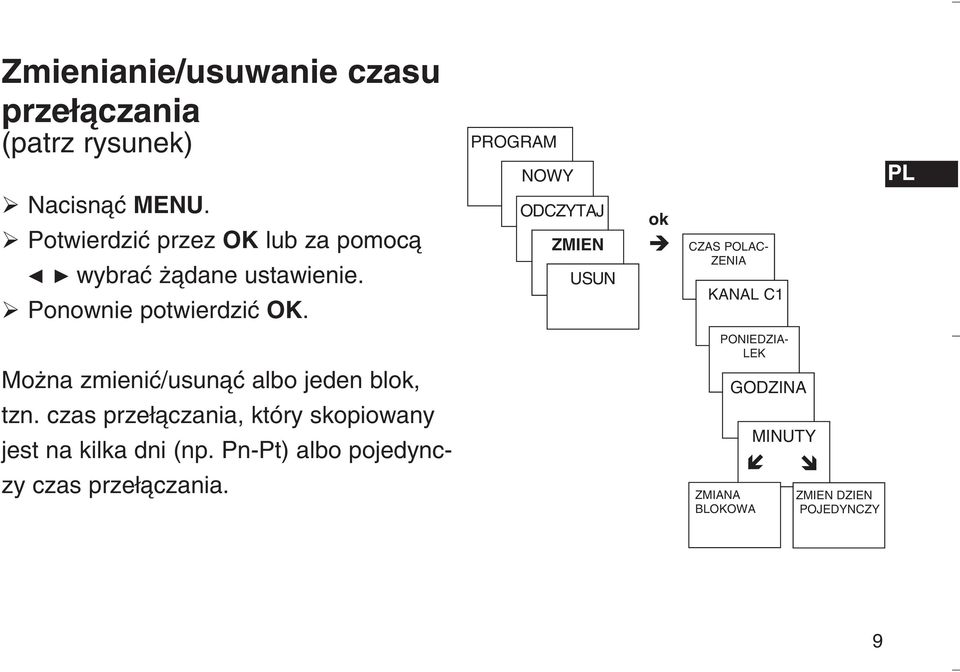

9 Zmienianie/usuwanie czasu prze àczania (patrz rysunek) Nacisnàç MENU. Potwierdziç przez OK lub za pomocà wybraç àdane ustawienie. Ponownie potwierdziç OK. PROGRAM NOWY ODCZYTAJ ZMIEN USUN ok CZAS POLAC- ZENIA KANAL C1 PL Mo na zmieniç/usunàç albo jeden blok, tzn. czas prze àczania, który skopiowany jest na kilka dni (np. Pn-Pt) albo pojedynczy czas prze àczania. PONIEDZIA- LEK ZMIANA BLOKOWA GODZINA MINUTY ZMIEN DZIEN POJEDYNCZY 9
10 Prze àczanie r czne i trwa e Prze àczanie r czne i trwa e mo e byç ustawiane w menu RECZNE lub (na wskazaniu automatycznym) poprzez kombinacj przycisków (patrz rysunek). Kod PIN Kod PIN ustawiany jest poprzez menu OPCJE (patrz rysunek). W przypadku zapomnienia kodu PIN, nale y zadzwoniç na infolini Eaton. ok Kana C1 Kana C2 OPCJE LICZNIK GODZ. ROBOCZ. Aktywowanie prze àczania r cznego Wcisnàç na chwil jednoczeênie oba przyciski. Aktywowanie prze àczania trwa ego Wcisnàç na 2 sekundy jednoczeênie oba przyciski. Anulowanie prze àczania r cznego i trwa ego Wcisnàç jednoczeênie oba przyciski. OSWIETLE- NIE LCD JEZYK PIN UST. FABRYCZNE INFO ok Z PIN AKTUALNY NOWY PIN

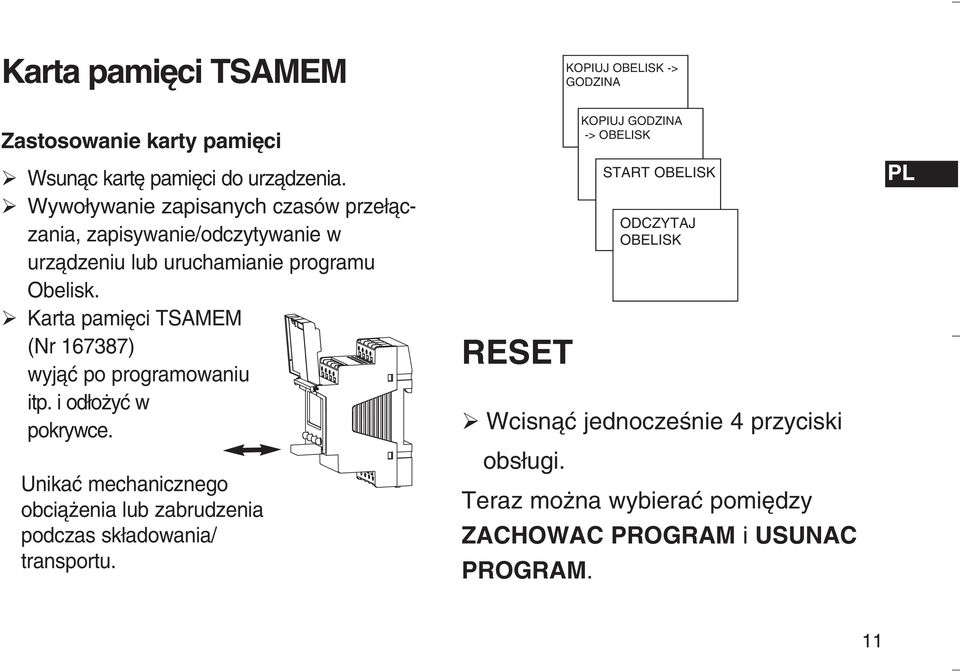

11 Karta pami ci TSAMEM Zastosowanie karty pami ci Wsunàc kart pami ci do urzàdzenia. Wywo ywanie zapisanych czasów prze àczania, zapisywanie/odczytywanie w urzàdzeniu lub uruchamianie programu Obelisk. Karta pami ci TSAMEM (Nr ) wyjàç po programowaniu itp. i od o yç w pokrywce. Unikaç mechanicznego obcià enia lub zabrudzenia podczas sk adowania/ transportu. RESET Wcisnàç jednoczeênie 4 przyciski obs ugi. Teraz mo na wybieraç pomi dzy ZACHOWAC PROGRAM i USUNAC PROGRAM. KOPIUJ OBELISK -> GODZINA KOPIUJ GODZINA -> OBELISK START OBELISK ODCZYTAJ OBELISK PL 11
12 Dane techniczne Napi cie znamionowe: V~, +10 %/-15 % Cz stotliwoêç: Hz Zu ycie w asne: maks. 6 VA Wyjscie àczeniowe: niezale ne od fazy (prze àczanie przebiegu zerowego impulsu) TSDW1CO: odpowiednie do za àczania SELV (niskie napi cie bezpieczeƒstwa) Zestyk prze àczny Materia zestyku: AgSnO 2 ZdolnoÊç àczeniowa maks.: 16 A, 250 V~, cos ϕ = 1; 10 A, 250 V~, cos ϕ = 0,6 ZdolnoÊç àczeniowa min.: 10 ma/230 V AC 100 ma/24 V DC Moc przy àczeniowa arówek: 2600 W Mc przy àczeniowa halogenów: 2600 W Obcià enie Êwietlówek: nie kompensowane kompensowane szeregowo 1000 VA kompensowane równolegle 730 VA (80 µf) Âwietlówki kompaktowe: 22 x 7 W; 18 x 11 W; 16 x 15 W; 16 x 20 W; 14 x 23 W 12 Dop. temp. otoczenia: 30 C C Klasa ochronnoêci: II wed ug norm EN przy w aêciwym monta u Stopieƒ ochrony: IP 20 wg normy EN Stopieƒ zanieczyszczenia: 2 Rezerwa chodu: 10 lat (ogniwo litowe) przy 20 C Adres serwisowy/infolinia Eaton Industries (Austria) GmbH Scheydgasse Wien
