Samochód do ciśnieniowego mycia kanalizacji 2015 r.

Transkrypt

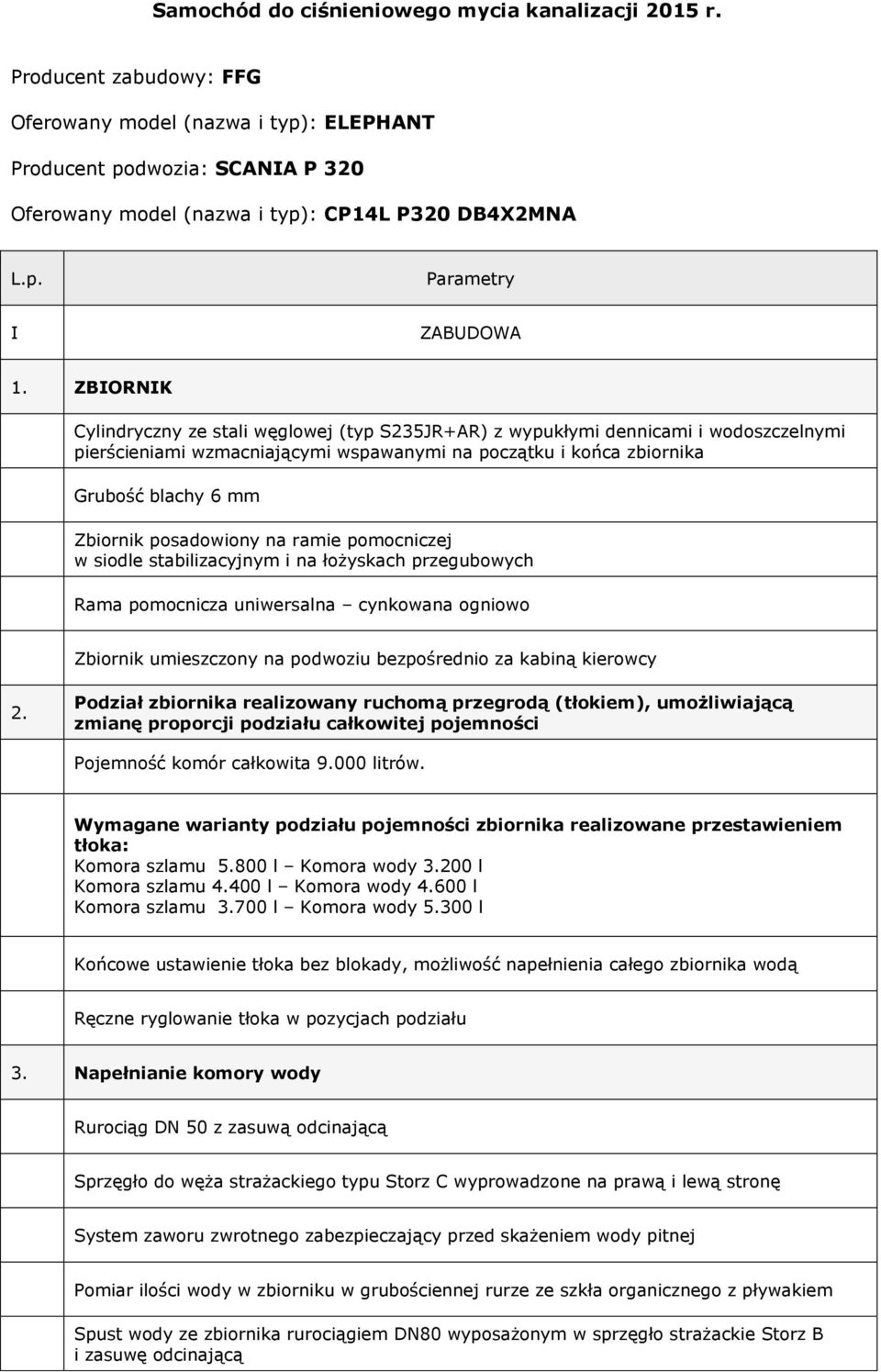

1 Samochód do ciśnieniowego mycia kanalizacji 2015 r. Producent zabudowy: FFG Oferowany model (nazwa i typ): ELEPHANT Producent podwozia: SCANIA P 320 Oferowany model (nazwa i typ): CP14L P320 DB4X2MNA L.p. Parametry I ZABUDOWA 1. ZBIORNIK Cylindryczny ze stali węglowej (typ S235JR+AR) z wypukłymi dennicami i wodoszczelnymi pierścieniami wzmacniającymi wspawanymi na początku i końca zbiornika Grubość blachy 6 mm Zbiornik posadowiony na ramie pomocniczej w siodle stabilizacyjnym i na łożyskach przegubowych Rama pomocnicza uniwersalna cynkowana ogniowo Zbiornik umieszczony na podwoziu bezpośrednio za kabiną kierowcy 2. Podział zbiornika realizowany ruchomą przegrodą (tłokiem), umożliwiającą zmianę proporcji podziału całkowitej pojemności Pojemność komór całkowita litrów. Wymagane warianty podziału pojemności zbiornika realizowane przestawieniem tłoka: Komora szlamu l Komora wody l Komora szlamu l Komora wody l Komora szlamu l Komora wody l Końcowe ustawienie tłoka bez blokady, możliwość napełnienia całego zbiornika wodą Ręczne ryglowanie tłoka w pozycjach podziału 3. Napełnianie komory wody Rurociąg DN 50 z zasuwą odcinającą Sprzęgło do węża strażackiego typu Storz C wyprowadzone na prawą i lewą stronę System zaworu zwrotnego zabezpieczający przed skażeniem wody pitnej Pomiar ilości wody w zbiorniku w grubościennej rurze ze szkła organicznego z pływakiem Spust wody ze zbiornika rurociągiem DN80 wyposażonym w sprzęgło strażackie Storz B i zasuwę odcinającą

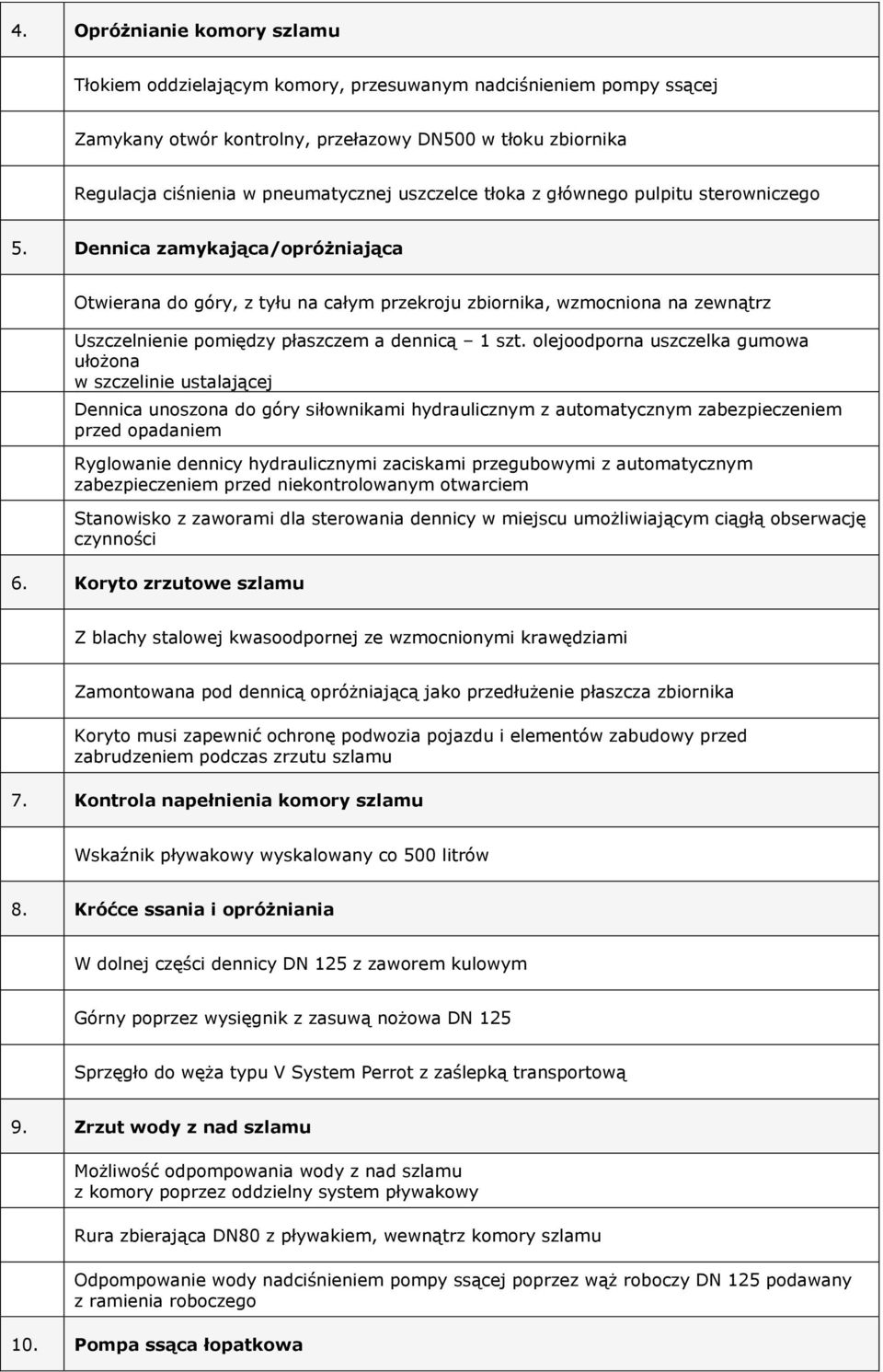

2 4. Opróżnianie komory szlamu Tłokiem oddzielającym komory, przesuwanym nadciśnieniem pompy ssącej Zamykany otwór kontrolny, przełazowy DN500 w tłoku zbiornika Regulacja ciśnienia w pneumatycznej uszczelce tłoka z głównego pulpitu sterowniczego 5. Dennica zamykająca/opróżniająca Otwierana do góry, z tyłu na całym przekroju zbiornika, wzmocniona na zewnątrz Uszczelnienie pomiędzy płaszczem a dennicą 1 szt. olejoodporna uszczelka gumowa ułożona w szczelinie ustalającej Dennica unoszona do góry siłownikami hydraulicznym z automatycznym zabezpieczeniem przed opadaniem Ryglowanie dennicy hydraulicznymi zaciskami przegubowymi z automatycznym zabezpieczeniem przed niekontrolowanym otwarciem Stanowisko z zaworami dla sterowania dennicy w miejscu umożliwiającym ciągłą obserwację czynności 6. Koryto zrzutowe szlamu Z blachy stalowej kwasoodpornej ze wzmocnionymi krawędziami Zamontowana pod dennicą opróżniającą jako przedłużenie płaszcza zbiornika Koryto musi zapewnić ochronę podwozia pojazdu i elementów zabudowy przed zabrudzeniem podczas zrzutu szlamu 7. Kontrola napełnienia komory szlamu Wskaźnik pływakowy wyskalowany co 500 litrów 8. Króćce ssania i opróżniania W dolnej części dennicy DN 125 z zaworem kulowym Górny poprzez wysięgnik z zasuwą nożowa DN 125 Sprzęgło do węża typu V System Perrot z zaślepką transportową 9. Zrzut wody z nad szlamu Możliwość odpompowania wody z nad szlamu z komory poprzez oddzielny system pływakowy Rura zbierająca DN80 z pływakiem, wewnątrz komory szlamu Odpompowanie wody nadciśnieniem pompy ssącej poprzez wąż roboczy DN 125 podawany z ramienia roboczego 10. Pompa ssąca łopatkowa

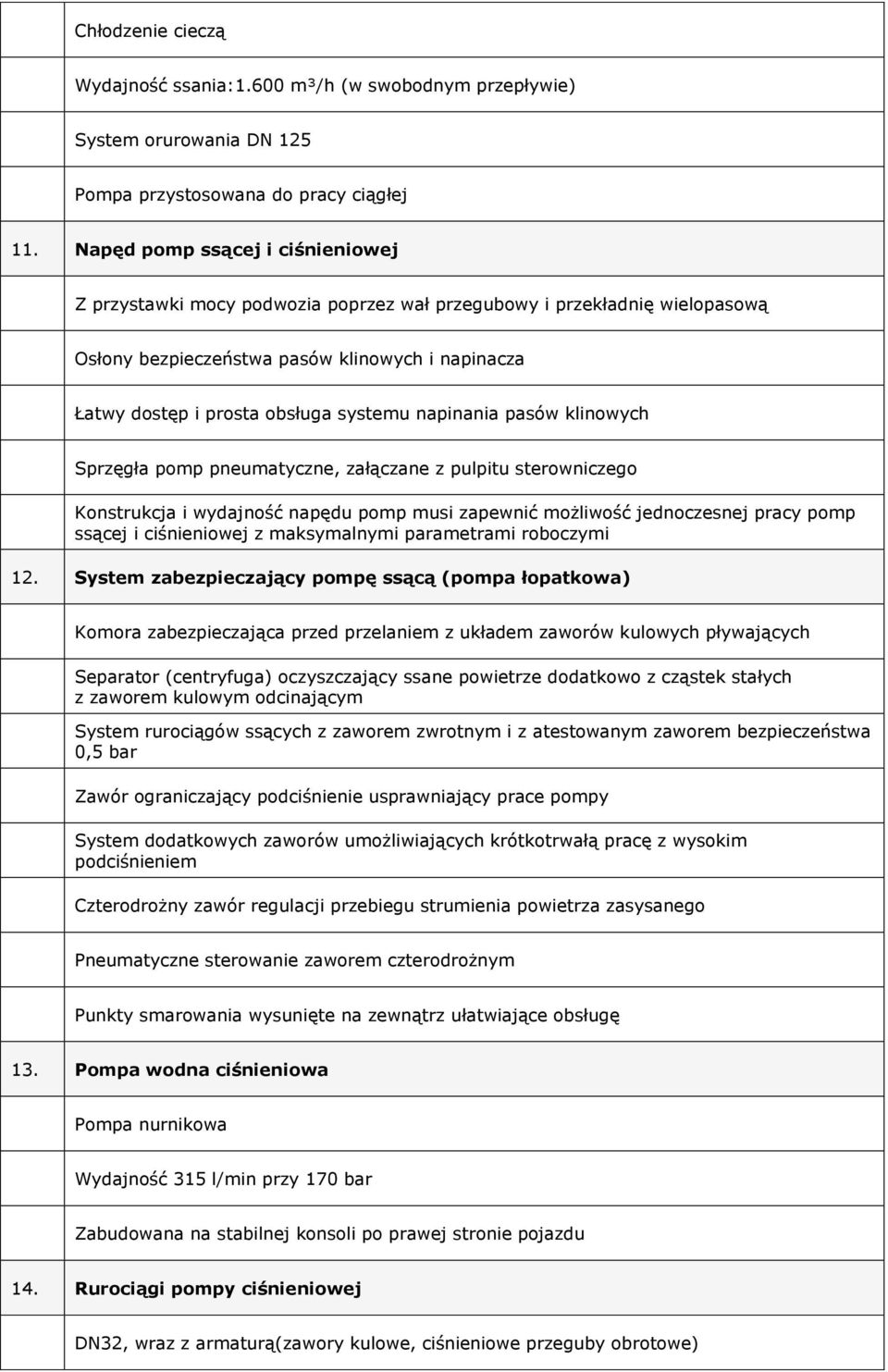

3 Chłodzenie cieczą Wydajność ssania:1.600 m³/h (w swobodnym przepływie) System orurowania DN 125 Pompa przystosowana do pracy ciągłej 11. Napęd pomp ssącej i ciśnieniowej Z przystawki mocy podwozia poprzez wał przegubowy i przekładnię wielopasową Osłony bezpieczeństwa pasów klinowych i napinacza Łatwy dostęp i prosta obsługa systemu napinania pasów klinowych Sprzęgła pomp pneumatyczne, załączane z pulpitu sterowniczego Konstrukcja i wydajność napędu pomp musi zapewnić możliwość jednoczesnej pracy pomp ssącej i ciśnieniowej z maksymalnymi parametrami roboczymi 12. System zabezpieczający pompę ssącą (pompa łopatkowa) Komora zabezpieczająca przed przelaniem z układem zaworów kulowych pływających Separator (centryfuga) oczyszczający ssane powietrze dodatkowo z cząstek stałych z zaworem kulowym odcinającym System rurociągów ssących z zaworem zwrotnym i z atestowanym zaworem bezpieczeństwa 0,5 bar Zawór ograniczający podciśnienie usprawniający prace pompy System dodatkowych zaworów umożliwiających krótkotrwałą pracę z wysokim podciśnieniem Czterodrożny zawór regulacji przebiegu strumienia powietrza zasysanego Pneumatyczne sterowanie zaworem czterodrożnym Punkty smarowania wysunięte na zewnątrz ułatwiające obsługę 13. Pompa wodna ciśnieniowa Pompa nurnikowa Wydajność 315 l/min przy 170 bar Zabudowana na stabilnej konsoli po prawej stronie pojazdu 14. Rurociągi pompy ciśnieniowej DN32, wraz z armaturą(zawory kulowe, ciśnieniowe przeguby obrotowe)

4 Prowadzenie rurociągów łagodnymi łukami dla zredukowania oporów przepływu i strat ciśnienia Rurociąg napływu wody z zaworem odcinającym Pneumatycznie załączany zawór ciśnienia Filtr przepływu w aluminiowej obudowie z wkładem siatkowym DN80 ze stali nierdzewnej Pneumatyczne opróżnianie układu wodnego z resztek wody 15. System zabezpieczający pompę wodną Pneumatycznie regulowany zawór membranowy Zawór przeciążeniowy Zawór swobodnego obiegu wody Bezstopniowa regulacja wydatku i ciśnienia Akustyczny sygnał niskiego stanu wody Automatyczne zatrzymanie pompy w przypadku braku wody 16. Zwijadło węża ssącego Horyzontalnie zainstalowane nad zbiornikiem Hydrauliczny napęd Pojemność zwijadła 18 mb DN125 Czynna (robocza) długość węża 12 mb 17. Główne zwijadło ciśnieniowe Horyzontalnie zainstalowane nad zbiornikiem Sterowane hydraulicznie Pojemność 160 mb węża DN25 Automatyczne prowadzenie węża podczas zwijania Rolki dociskające/wspomagające prawidłowe układanie węża na bębnie podczas zwijania 18. Wysięgnik hydrauliczny kombinowany Zapewniający wspólne prowadzenie węża ssącego i ciśnieniowego ze zwijadeł umieszczonych horyzontalnie nad zbiornikiem

5 Dodatkowe napędy prowadzenia węży dla zapewnienia ciągłego ich napięcia Posadowiony na dennicy tylnej i przegubie obrotowym, sterowany przekładnią ślimakową, hydraulicznie odchylany o Przegubowe ramię wysięgnika (podnoszenie, wychylanie i teleskopowe wydłużenie) Wysokość podnoszenia 1500 mm Udźwig 450 kg ( bez konieczności rejestracji UDT) Hydrauliczny teleskop 1000 mm Zasięg pracy 1500 mm na lewą stronę pojazdu 3200 mm na prawa stronę pojazdu obrót wysięgnika Wysięgnik całkowicie ocynkowany 19. Pomocnicze zwijadło ciśnieniowe Umiejscowienie: tył pojazdu, z prawej strony zabudowy pod zbiornikiem, oś obrotu zwijadła prostopadła do ramy podwozia Wykonane z blachy cynkowanej ogniowo Pojemność węża DN13 60 mb By-Pass dla odprowadzenia nadmiaru wody Pistolet wysokociśnieniowy z uchwytem z możliwością podłączenia do węża pomocniczego Napęd hydrauliczny Maksymalna ilość zwijadeł z wężami roboczymi zabudowy: 3 szt. 20. Winda z napędem elektrycznym Linka stalowa 15 mb Rejestrowany udźwig 410 kg Napęd elektryczny 24V Miejsce posadowienia windy: końcowy segment wysięgnika hydraulicznego 21. Stanowisko obsługi I z funkcjami: Zabudowane w zamykanej wodoszczelnej szafce z blachy kwasoodpornej Sterowanie silnikiem podwozia włącz/wyłącz Regulacja obrotów (+/-)

6 Obrotomierz Przystawka mocy włącz/wyłącz Pompa ssąca włącz/wyłącz Wakuometr, \manometr Zawór czterodrożny ssanie, tłoczenie, odprężanie Pompa ciśnieniowa włącz/wyłącz Włącznik ciśnienia Regulacja ciśnienia Zawór kulowy DN25 otwórz/zamknij Zawór kulowy DN13 otwórz/zamknij Ryglowanie dennicy opróżniającej otwórz/zamknij (zawór ręczny) Podnoszenie dennicy podnieś/opuść (zawór/ręczny) Tłok opróżniający przesuw / uszczelnianie Ryglowanie pneumatyczne tłoka Sterowanie ciśnieniem w uszczelce przegrody (manometr) Licznik roboczogodzin pompy ciśnieniowej Licznik roboczogodzin pompy ssącej Licznik wysuwu węża ciśnieniowego Wyłącznik bezpieczeństwa 22. Stanowisko obsługi II z funkcjami: Wersja z kablem zdalnego sterowania 10 metrów Sterowanie silnikiem obroty+ / obroty - Pompa ciśnieniowa ciśnienie wody Pompa ssąca ssanie Zawór czterodrożny ssanie, tłoczenie, odpowietrzanie

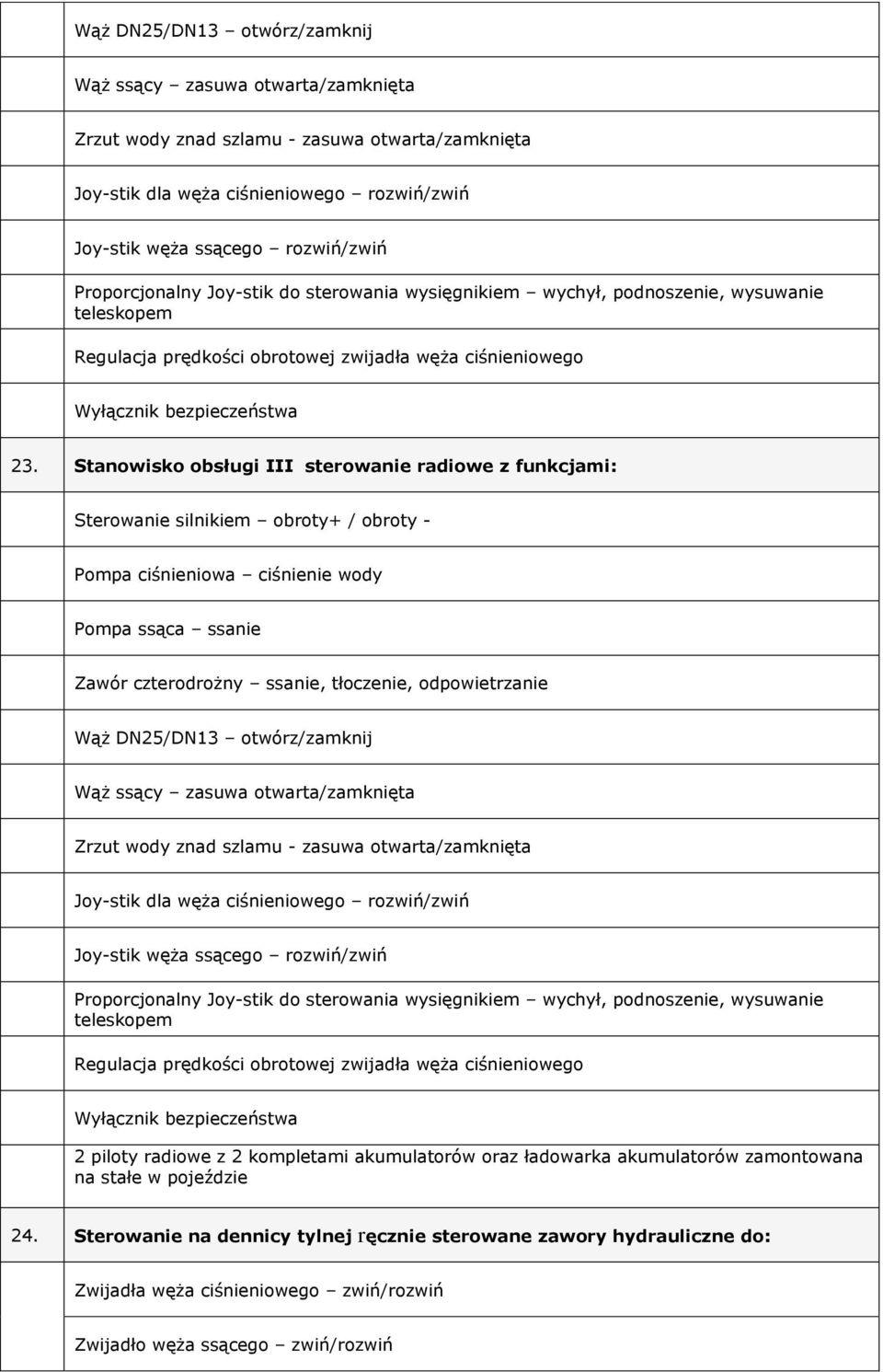

7 Wąż DN25/DN13 otwórz/zamknij Wąż ssący zasuwa otwarta/zamknięta Zrzut wody znad szlamu - zasuwa otwarta/zamknięta Joy-stik dla węża ciśnieniowego rozwiń/zwiń Joy-stik węża ssącego rozwiń/zwiń Proporcjonalny Joy-stik do sterowania wysięgnikiem wychył, podnoszenie, wysuwanie teleskopem Regulacja prędkości obrotowej zwijadła węża ciśnieniowego Wyłącznik bezpieczeństwa 23. Stanowisko obsługi III sterowanie radiowe z funkcjami: Sterowanie silnikiem obroty+ / obroty - Pompa ciśnieniowa ciśnienie wody Pompa ssąca ssanie Zawór czterodrożny ssanie, tłoczenie, odpowietrzanie Wąż DN25/DN13 otwórz/zamknij Wąż ssący zasuwa otwarta/zamknięta Zrzut wody znad szlamu - zasuwa otwarta/zamknięta Joy-stik dla węża ciśnieniowego rozwiń/zwiń Joy-stik węża ssącego rozwiń/zwiń Proporcjonalny Joy-stik do sterowania wysięgnikiem wychył, podnoszenie, wysuwanie teleskopem Regulacja prędkości obrotowej zwijadła węża ciśnieniowego Wyłącznik bezpieczeństwa 2 piloty radiowe z 2 kompletami akumulatorów oraz ładowarka akumulatorów zamontowana na stałe w pojeździe 24. Sterowanie na dennicy tylnej ręcznie sterowane zawory hydrauliczne do: Zwijadła węża ciśnieniowego zwiń/rozwiń Zwijadło węża ssącego zwiń/rozwiń

8 Wysięgnik obróć prawo/lewo Wysięgnik podnieś/opuść Wysięgnik teleskop wysuń/wciągnij 25. System hydrauliczny Zasilany pompą zębatą z zaworami wspomagającymi Napełniony olejem hydraulicznym podlegającym biodegradacji 26. System pneumatyczny: Wyposażony w zawór przeciążeniowy Dodatkowy zbiornik sprężonego powietrza Jednostkę obsługową Zawory sterujące i linie rozprowadzające powietrze 27. Ogrzewanie zimowe Układ cyrkulacji z podgrzewaczem gwarantujący pracę w temperaturze do -15 o C 28. Osłony pomp i modułów roboczych Wykonane z tworzywa GFK, zamontowane za kabiną kierowcy, otwierane na boki Wyciszające pracę pojazdu i zabezpieczające przed dostępem osób niepowołanych Lakierowane w kolorze zabudowy 29. Boczne osłony zbiornika i zwijadeł Wykonane z lekkiego metalu po prawej i lewej stronie zabudowy Lakierowane w kolorze zabudowy łącznie z wykonaniem logo i danymi teleadresowymi zamawiającego 30. Wanny na węże Po lewej stronie pojazdu wykonane ze stali kwasoodpornej z elastycznym zabezpieczeniem transportowym Zabudowane na stabilnej konsoli Długość dopasowana do możliwości zabudowy podwozia 31. Skrzynki na wyposażenie

9 Wykonane ze stali kwasoodpornej po prawej stronie zabudowy Zamykane na klucz i otwierane do góry pokrywy zabezpieczające Zabudowane na stabilnej konsoli, długość całkowita uzależniona od wolnego miejsca 32. Dodatkowa szafka narzędziowa Ze stali kwasoodpornej Zamontowana pod ramą pojazdu 33. Skrzynia na odpady Wykonana z blachy stalowej ocynkowanej Z tyłu pojazdu po lewej stronie Wywracana dla opróżnienia i zdejmowana Pojemność 40 litrów 34. Węże na wyposażeniu Wąż ciśnieniowy główny 160 mb DN 25 w oplocie tekstylnym Wąż ciśnieniowy pomocniczy 60 mb DN 13 w oplocie tekstylnym Wąż ssący 17 mb DN 125 gumowy olejoodporny Dodatkowy wąż ssący DN 125 zakuty w złącza umożliwiające połączenie z głównym wężem ssącym roboczym, długość dopasowana do możliwości wanny transportowej na węże, ilość 2 sztuki 35. Oświetlenie do pracy nocnej Lampa halogenowa podstawowa montowana na stałe szt. 2 po jednej na każdą ze stron Lampa (1 sztuka) montowana na stałe na wysięgniku roboczym Lampa (1 sztuka) dodatkowa halogen przenośny z kablem 12 mb i automatycznym zwijadłem 36. Oświetlenie ostrzegawcze Belka oświetleniowa led ostrzegawcza na kabinie kierowcy z napisem EKOWOD Lampa ostrzegawcza led z tyłu pojazdu 37. Uchwyty transportowe dla Pachołków ostrzegawczych wraz z 6 szt. Pachołków

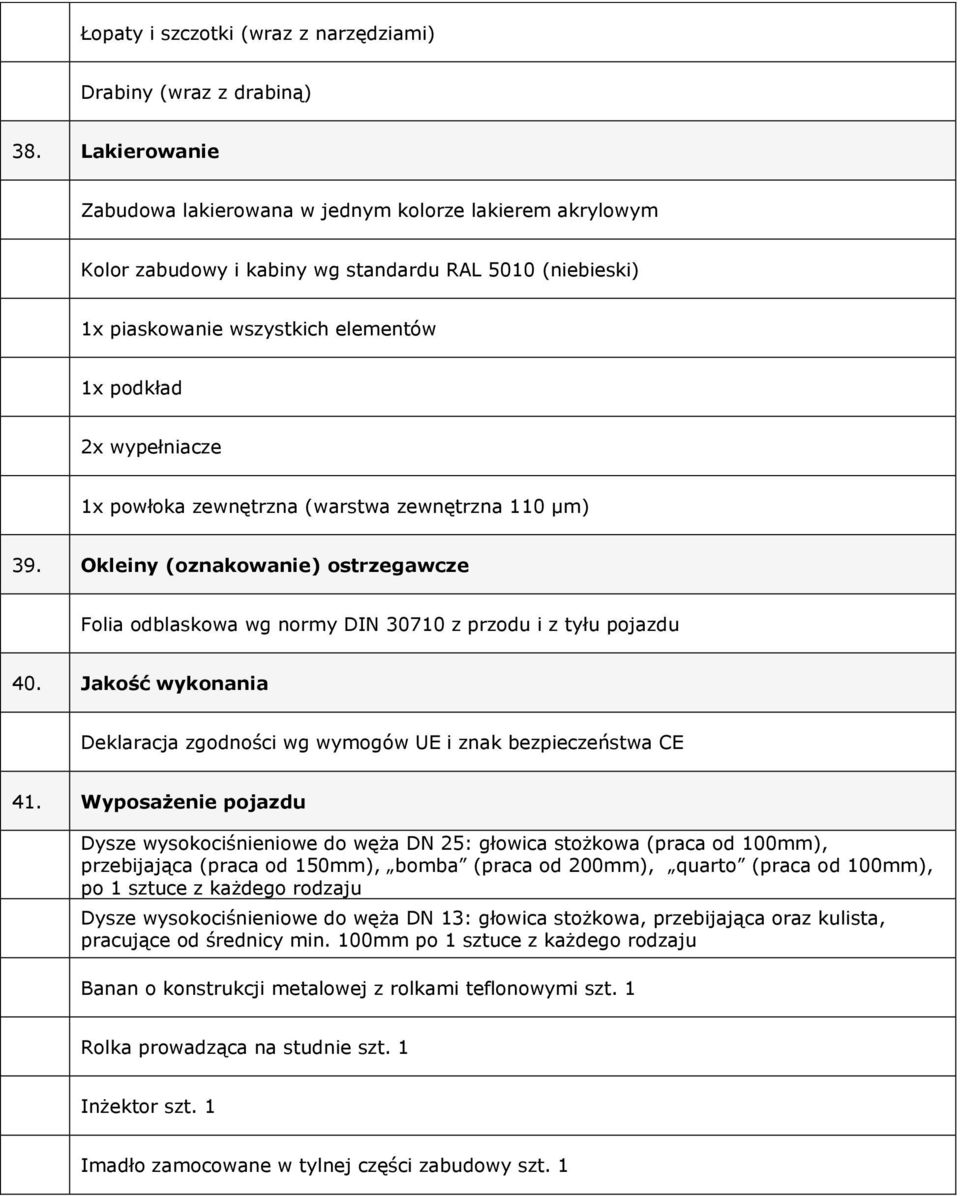

10 Łopaty i szczotki (wraz z narzędziami) Drabiny (wraz z drabiną) 38. Lakierowanie Zabudowa lakierowana w jednym kolorze lakierem akrylowym Kolor zabudowy i kabiny wg standardu RAL 5010 (niebieski) 1x piaskowanie wszystkich elementów 1x podkład 2x wypełniacze 1x powłoka zewnętrzna (warstwa zewnętrzna 110 µm) 39. Okleiny (oznakowanie) ostrzegawcze Folia odblaskowa wg normy DIN z przodu i z tyłu pojazdu 40. Jakość wykonania Deklaracja zgodności wg wymogów UE i znak bezpieczeństwa CE 41. Wyposażenie pojazdu Dysze wysokociśnieniowe do węża DN 25: głowica stożkowa (praca od 100mm), przebijająca (praca od 150mm), bomba (praca od 200mm), quarto (praca od 100mm), po 1 sztuce z każdego rodzaju Dysze wysokociśnieniowe do węża DN 13: głowica stożkowa, przebijająca oraz kulista, pracujące od średnicy min. 100mm po 1 sztuce z każdego rodzaju Banan o konstrukcji metalowej z rolkami teflonowymi szt. 1 Rolka prowadząca na studnie szt. 1 Inżektor szt. 1 Imadło zamocowane w tylnej części zabudowy szt. 1
