Broszura ta opisuje tryb APNEA w komputerach rodziny GALIEO: Sol, Luna i Terra.

Transkrypt

1

2 Broszura ta opisuje tryb APNEA w komputerach rodziny GALIEO: Sol, Luna i Terra. W przypadku komputer ów Luna i Terra pomiar pulsu wskazywany jest jedynie wtedy, gdy został w nich zainstalowany odpowiedni upgrade. Tryb pracy APNEA może być zainstalowany na komputerze tylko za pomocą oprogramowania SMART TRAK po ściągnięciu go ze strony internetowej. SPIS TREŚCI 1 Zmiana wyglądu wyświetlacza i menu Funkcje w trybie APNEA Start i Stop kontroli nurkowania APNEA Wyświetlacz podczas nurkowania APNEA Interwał zapisów Ustawienia Alarm maksymalna głębokość Ostrzeżenie przyrost głębokości Interwał czasu nurkowania Przerwa na powierzchni Alarm niski puls Alarm prędkości wynurzania Gęstość wody Logbook Funkcje przycisków

3 1 Zmiana wyglądu wyświetlacza i menu Po zainstalowaniu na komputerze trybu APNEA na wyświetlaczu pojawiają się zmiany. Są one takie same we wszystkich modelach komputerów GALIEO: Sol, Luna, Terra: W menu Ustawienia Nurkowania, w miejsce tryb Głębokościomierza pojawia się Tryb Nurkowania, w którym można wybrać tryb SCUBA, GAUGE oraz APNEA. Po wybraniu ustawienia SCUBA, komputer Galileo pracuje jako komputer dekompresyjny; w trybie GAUGE Galialeo pracuje jako głębokościomierz do nurkowań technicznych. W trybie APNEA Galileo używany jest do nurkowń apnea. Po zainstalowaniu trybu APNEA wyświetlacz powierzchniowy wygląda jak poniżej: W MENU GŁÓWNYM pojawia się kolejny tryb pracy APNEA DIVE- po trybie USTAWIENIA NURKOWANIA. W menu tym znajdują się wszystkie ustawienia trybu APNEA, które opisano poniżej w punkcie

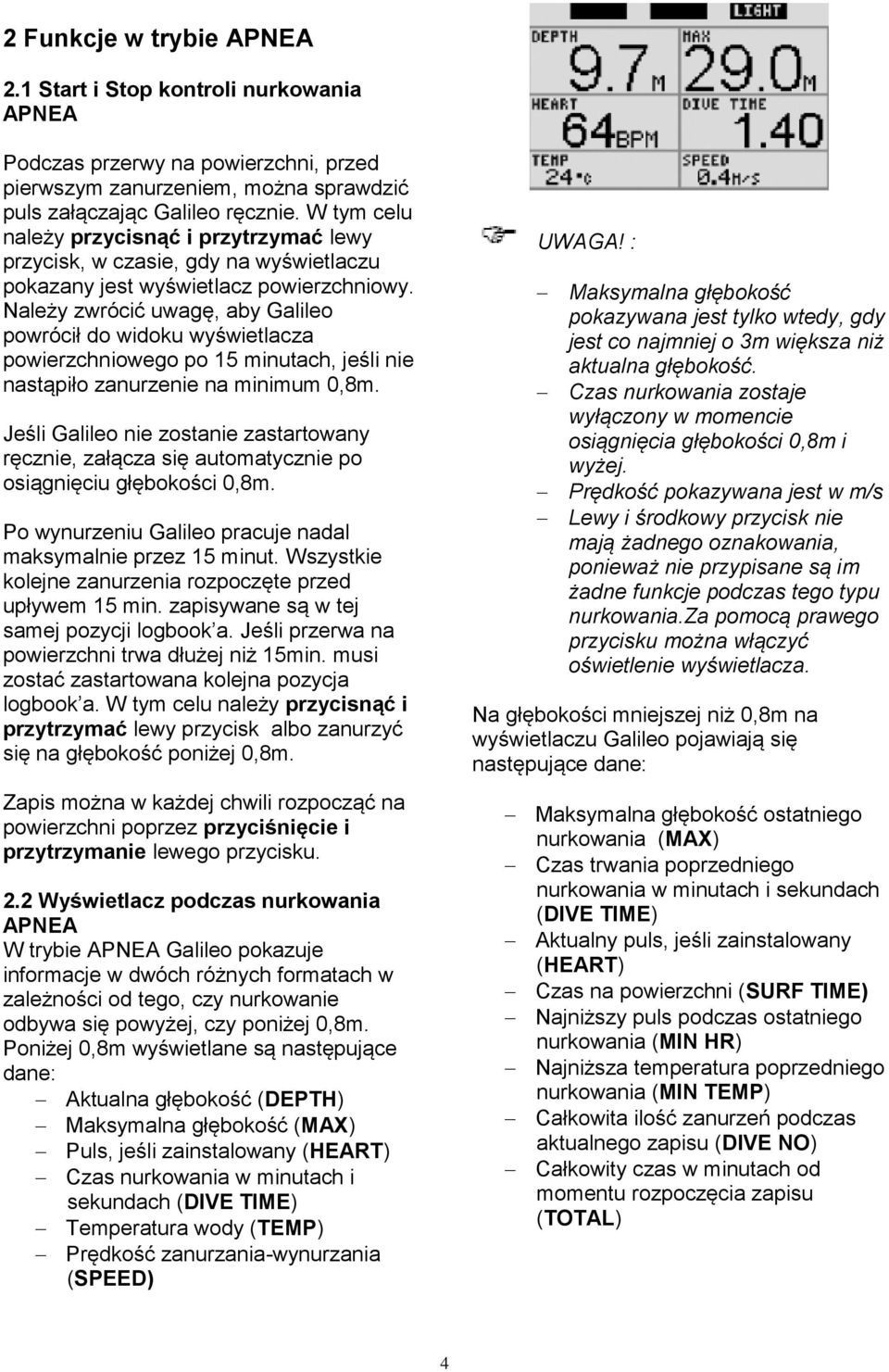

4 2 Funkcje w trybie APNEA 2.1 Start i Stop kontroli nurkowania APNEA Podczas przerwy na powierzchni, przed pierwszym zanurzeniem, można sprawdzić puls załączając Galileo ręcznie. W tym celu należy przycisnąć i przytrzymać lewy przycisk, w czasie, gdy na wyświetlaczu pokazany jest wyświetlacz powierzchniowy. Należy zwrócić uwagę, aby Galileo powrócił do widoku wyświetlacza powierzchniowego po 15 minutach, jeśli nie nastąpiło zanurzenie na minimum 0,8m. Jeśli Galileo nie zostanie zastartowany ręcznie, załącza się automatycznie po osiągnięciu głębokości 0,8m. Po wynurzeniu Galileo pracuje nadal maksymalnie przez 15 minut. Wszystkie kolejne zanurzenia rozpoczęte przed upływem 15 min. zapisywane są w tej samej pozycji logbook a. Jeśli przerwa na powierzchni trwa dłużej niż 15min. musi zostać zastartowana kolejna pozycja logbook a. W tym celu należy przycisnąć i przytrzymać lewy przycisk albo zanurzyć się na głębokość poniżej 0,8m. Zapis można w każdej chwili rozpocząć na powierzchni poprzez przyciśnięcie i przytrzymanie lewego przycisku. 2.2 Wyświetlacz podczas nurkowania APNEA W trybie APNEA Galileo pokazuje informacje w dwóch różnych formatach w zależności od tego, czy nurkowanie odbywa się powyżej, czy poniżej 0,8m. Poniżej 0,8m wyświetlane są następujące dane: Aktualna głębokość (DEPTH) Maksymalna głębokość (MAX) Puls, jeśli zainstalowany (HEART) Czas nurkowania w minutach i sekundach (DIVE TIME) Temperatura wody (TEMP) Prędkość zanurzania-wynurzania (SPEED) UWAGA! : Maksymalna głębokość pokazywana jest tylko wtedy, gdy jest co najmniej o 3m większa niż aktualna głębokość. Czas nurkowania zostaje wyłączony w momencie osiągnięcia głębokości 0,8m i wyżej. Prędkość pokazywana jest w m/s Lewy i środkowy przycisk nie mają żadnego oznakowania, ponieważ nie przypisane są im żadne funkcje podczas tego typu nurkowania.za pomocą prawego przycisku można włączyć oświetlenie wyświetlacza. Na głębokości mniejszej niż 0,8m na wyświetlaczu Galileo pojawiają się następujące dane: Maksymalna głębokość ostatniego nurkowania (MAX) Czas trwania poprzedniego nurkowania w minutach i sekundach (DIVE TIME) Aktualny puls, jeśli zainstalowany (HEART) Czas na powierzchni (SURF TIME) Najniższy puls podczas ostatniego nurkowania (MIN HR) Najniższa temperatura poprzedniego nurkowania (MIN TEMP) Całkowita ilość zanurzeń podczas aktualnego zapisu (DIVE NO) Całkowity czas w minutach od momentu rozpoczęcia zapisu (TOTAL) 4

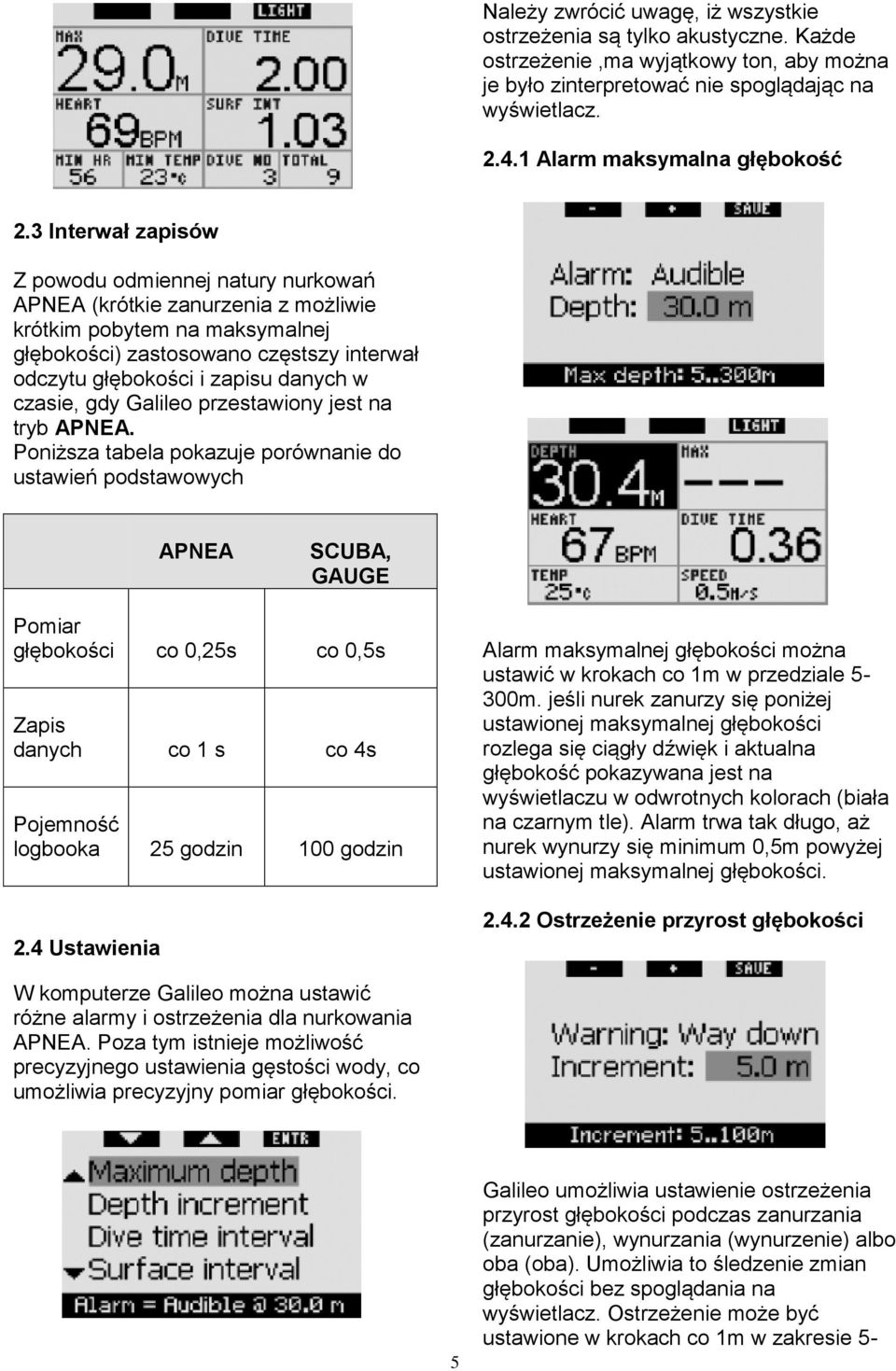

5 Należy zwrócić uwagę, iż wszystkie ostrzeżenia są tylko akustyczne. Każde ostrzeżenie,ma wyjątkowy ton, aby można je było zinterpretować nie spoglądając na wyświetlacz Alarm maksymalna głębokość 2.3 Interwał zapisów Z powodu odmiennej natury nurkowań APNEA (krótkie zanurzenia z możliwie krótkim pobytem na maksymalnej głębokości) zastosowano częstszy interwał odczytu głębokości i zapisu danych w czasie, gdy Galileo przestawiony jest na tryb APNEA. Poniższa tabela pokazuje porównanie do ustawień podstawowych APNEA SCUBA, GAUGE Pomiar głębokości co 0,25s co 0,5s Zapis danych co 1 s co 4s Pojemność logbooka 25 godzin 100 godzin 2.4 Ustawienia Alarm maksymalnej głębokości można ustawić w krokach co 1m w przedziale 5-300m. jeśli nurek zanurzy się poniżej ustawionej maksymalnej głębokości rozlega się ciągły dźwięk i aktualna głębokość pokazywana jest na wyświetlaczu w odwrotnych kolorach (biała na czarnym tle). Alarm trwa tak długo, aż nurek wynurzy się minimum 0,5m powyżej ustawionej maksymalnej głębokości Ostrzeżenie przyrost głębokości W komputerze Galileo można ustawić różne alarmy i ostrzeżenia dla nurkowania APNEA. Poza tym istnieje możliwość precyzyjnego ustawienia gęstości wody, co umożliwia precyzyjny pomiar głębokości. 5 Galileo umożliwia ustawienie ostrzeżenia przyrost głębokości podczas zanurzania (zanurzanie), wynurzania (wynurzenie) albo oba (oba). Umożliwia to śledzenie zmian głębokości bez spoglądania na wyświetlacz. Ostrzeżenie może być ustawione w krokach co 1m w zakresie 5-

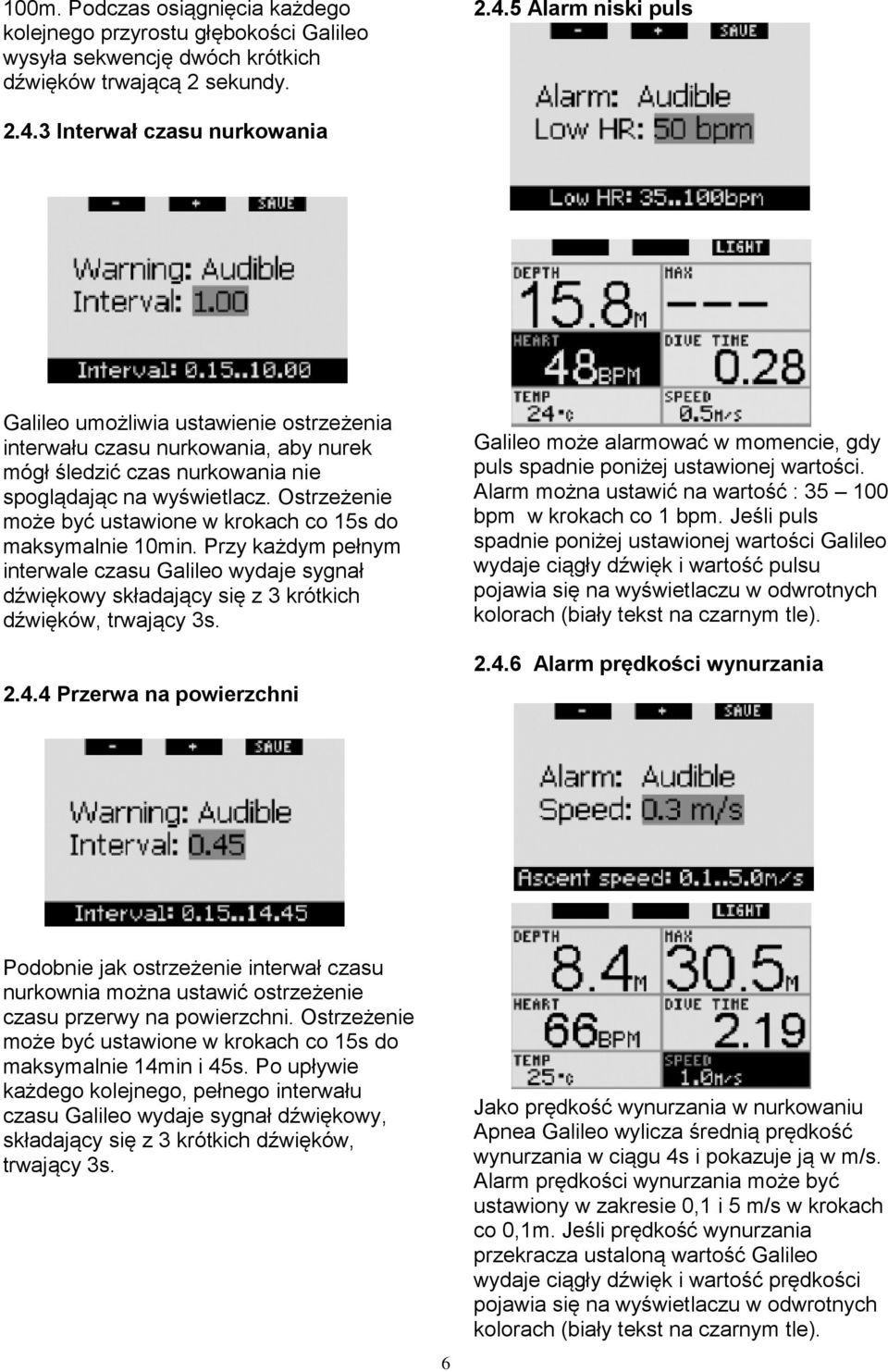

6 100m. Podczas osiągnięcia każdego kolejnego przyrostu głębokości Galileo wysyła sekwencję dwóch krótkich dźwięków trwającą 2 sekundy Alarm niski puls Interwał czasu nurkowania Galileo umożliwia ustawienie ostrzeżenia interwału czasu nurkowania, aby nurek mógł śledzić czas nurkowania nie spoglądając na wyświetlacz. Ostrzeżenie może być ustawione w krokach co 15s do maksymalnie 10min. Przy każdym pełnym interwale czasu Galileo wydaje sygnał dźwiękowy składający się z 3 krótkich dźwięków, trwający 3s Przerwa na powierzchni Galileo może alarmować w momencie, gdy puls spadnie poniżej ustawionej wartości. Alarm można ustawić na wartość : bpm w krokach co 1 bpm. Jeśli puls spadnie poniżej ustawionej wartości Galileo wydaje ciągły dźwięk i wartość pulsu pojawia się na wyświetlaczu w odwrotnych kolorach (biały tekst na czarnym tle) Alarm prędkości wynurzania Podobnie jak ostrzeżenie interwał czasu nurkownia można ustawić ostrzeżenie czasu przerwy na powierzchni. Ostrzeżenie może być ustawione w krokach co 15s do maksymalnie 14min i 45s. Po upływie każdego kolejnego, pełnego interwału czasu Galileo wydaje sygnał dźwiękowy, składający się z 3 krótkich dźwięków, trwający 3s. 6 Jako prędkość wynurzania w nurkowaniu Apnea Galileo wylicza średnią prędkość wynurzania w ciągu 4s i pokazuje ją w m/s. Alarm prędkości wynurzania może być ustawiony w zakresie 0,1 i 5 m/s w krokach co 0,1m. Jeśli prędkość wynurzania przekracza ustaloną wartość Galileo wydaje ciągły dźwięk i wartość prędkości pojawia się na wyświetlaczu w odwrotnych kolorach (biały tekst na czarnym tle).

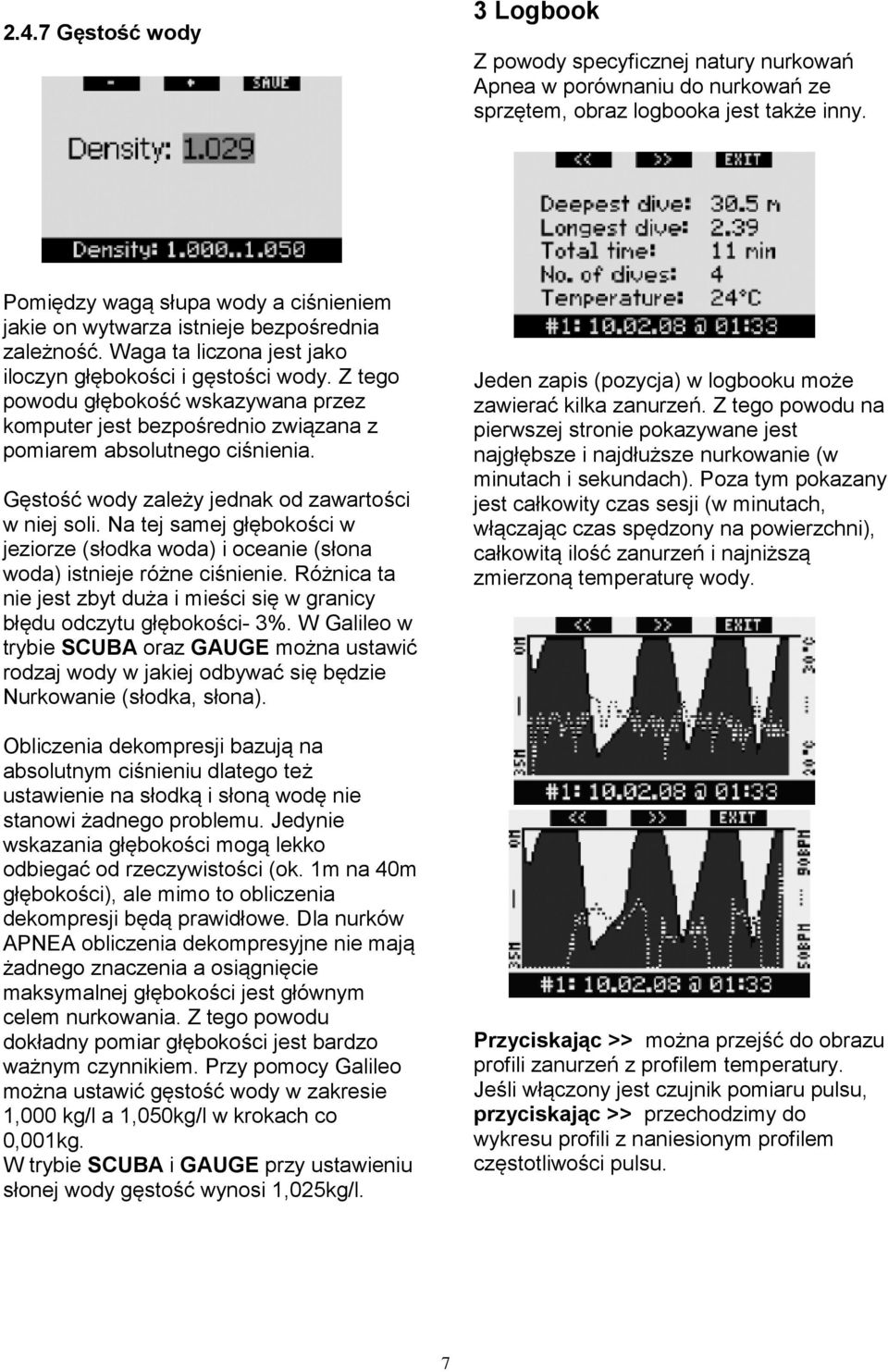

7 2.4.7 Gęstość wody 3 Logbook Z powody specyficznej natury nurkowań Apnea w porównaniu do nurkowań ze sprzętem, obraz logbooka jest także inny. Pomiędzy wagą słupa wody a ciśnieniem jakie on wytwarza istnieje bezpośrednia zależność. Waga ta liczona jest jako iloczyn głębokości i gęstości wody. Z tego powodu głębokość wskazywana przez komputer jest bezpośrednio związana z pomiarem absolutnego ciśnienia. Gęstość wody zależy jednak od zawartości w niej soli. Na tej samej głębokości w jeziorze (słodka woda) i oceanie (słona woda) istnieje różne ciśnienie. Różnica ta nie jest zbyt duża i mieści się w granicy błędu odczytu głębokości- 3%. W Galileo w trybie SCUBA oraz GAUGE można ustawić rodzaj wody w jakiej odbywać się będzie Nurkowanie (słodka, słona). Obliczenia dekompresji bazują na absolutnym ciśnieniu dlatego też ustawienie na słodką i słoną wodę nie stanowi żadnego problemu. Jedynie wskazania głębokości mogą lekko odbiegać od rzeczywistości (ok. 1m na 40m głębokości), ale mimo to obliczenia dekompresji będą prawidłowe. Dla nurków APNEA obliczenia dekompresyjne nie mają żadnego znaczenia a osiągnięcie maksymalnej głębokości jest głównym celem nurkowania. Z tego powodu dokładny pomiar głębokości jest bardzo ważnym czynnikiem. Przy pomocy Galileo można ustawić gęstość wody w zakresie 1,000 kg/l a 1,050kg/l w krokach co 0,001kg. W trybie SCUBA i GAUGE przy ustawieniu słonej wody gęstość wynosi 1,025kg/l. Jeden zapis (pozycja) w logbooku może zawierać kilka zanurzeń. Z tego powodu na pierwszej stronie pokazywane jest najgłębsze i najdłuższe nurkowanie (w minutach i sekundach). Poza tym pokazany jest całkowity czas sesji (w minutach, włączając czas spędzony na powierzchni), całkowitą ilość zanurzeń i najniższą zmierzoną temperaturę wody. Przyciskając >> można przejść do obrazu profili zanurzeń z profilem temperatury. Jeśli włączony jest czujnik pomiaru pulsu, przyciskając >> przechodzimy do wykresu profili z naniesionym profilem częstotliwości pulsu. 7

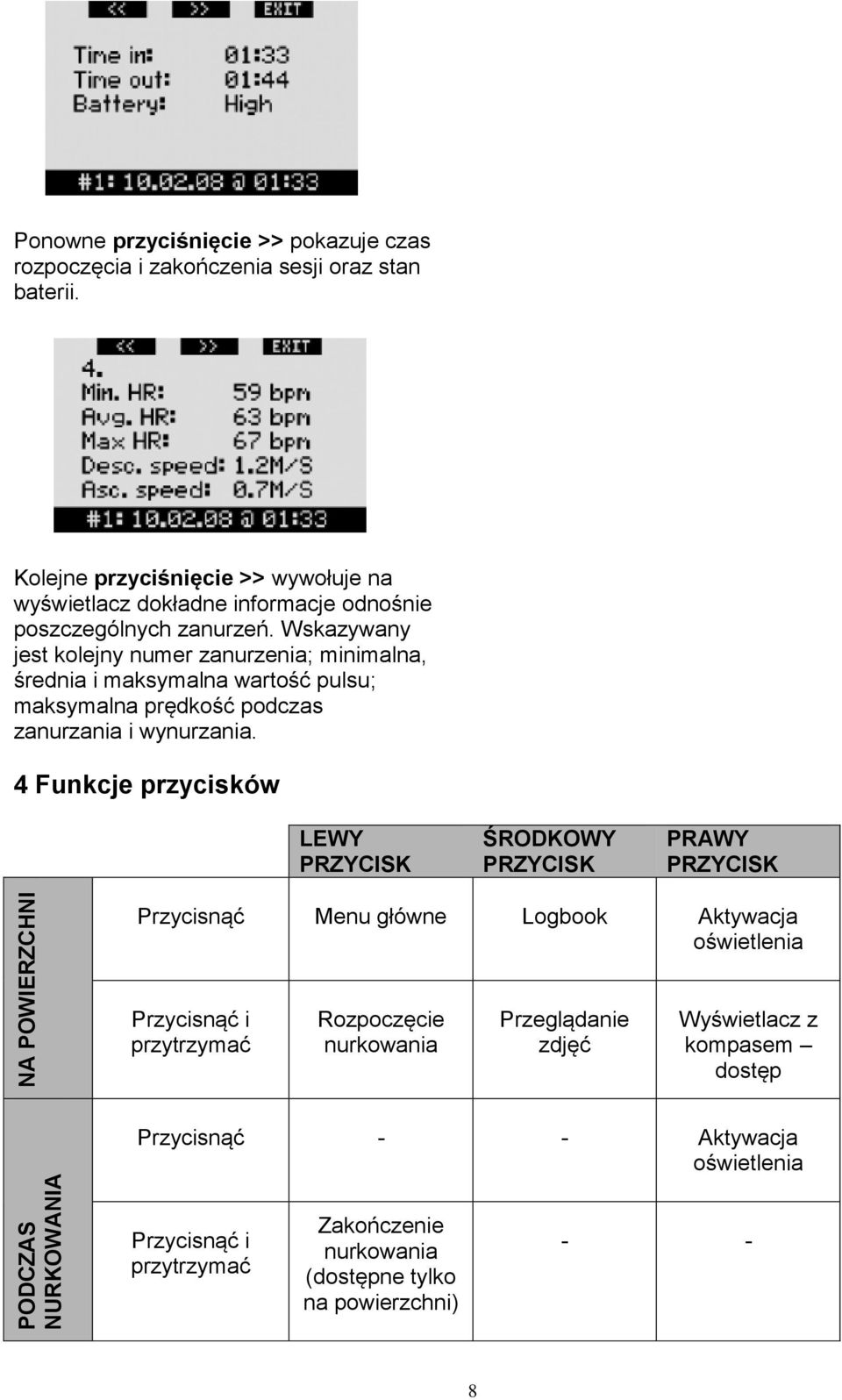

8 Ponowne przyciśnięcie >> pokazuje czas rozpoczęcia i zakończenia sesji oraz stan baterii. Kolejne przyciśnięcie >> wywołuje na wyświetlacz dokładne informacje odnośnie poszczególnych zanurzeń. Wskazywany jest kolejny numer zanurzenia; minimalna, średnia i maksymalna wartość pulsu; maksymalna prędkość podczas zanurzania i wynurzania. 4 Funkcje przycisków LEWY PRZYCISK ŚRODKOWY PRZYCISK PRAWY PRZYCISK NA POWIERZCHNI Przycisnąć Menu główne Logbook Aktywacja oświetlenia Przycisnąć i przytrzymać Rozpoczęcie nurkowania Przeglądanie zdjęć Wyświetlacz z kompasem dostęp PODCZAS NURKOWANIA Przycisnąć - - Aktywacja oświetlenia Przycisnąć i przytrzymać Zakończenie nurkowania (dostępne tylko na powierzchni) - - 8
