Sprawa nr ZP /15 Załącznik nr 4

Transkrypt

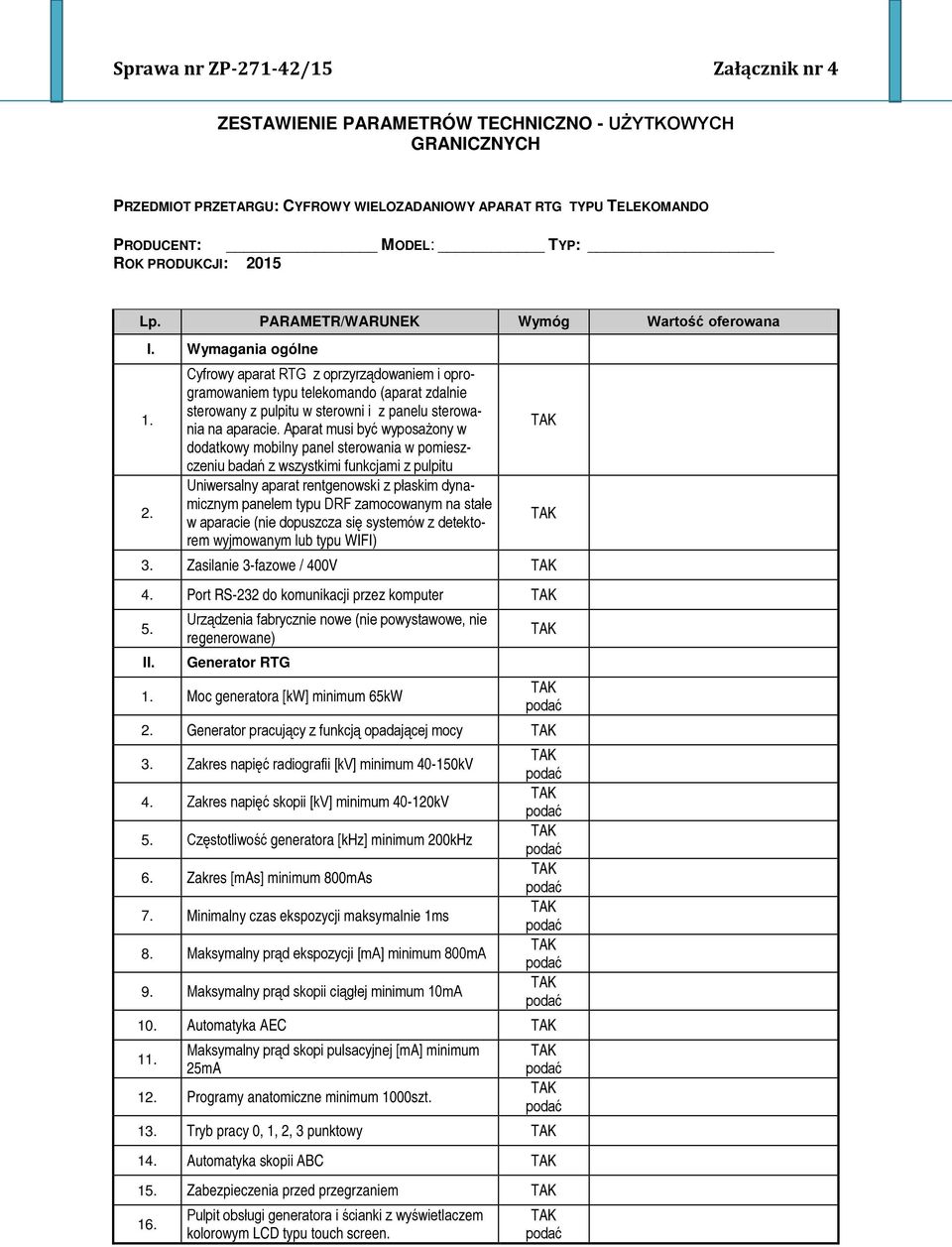

1 ZESTAWIENIE PARAMETRÓW TECHNICZNO - UŻYTKOWYCH GRANICZNYCH PRZEDMIOT PRZETARGU: CYFROWY WIELOZADANIOWY APARAT RTG TYPU TELEKOMANDO PRODUCENT: MODEL: TYP: ROK PRODUKCJI: 2015 Lp. PARAMETR/WARUNEK Wymóg Wartość oferowana I. Wymagania ogólne 1. Cyfrowy aparat RTG z oprzyrządowaniem i oprogramowaniem typu telekomando (aparat zdalnie sterowany z pulpitu w sterowni i z panelu sterowania na aparacie. Aparat musi być wyposażony w dodatkowy mobilny panel sterowania w pomieszczeniu badań z wszystkimi funkcjami z pulpitu Uniwersalny aparat rentgenowski z płaskim dynamicznym panelem typu DRF zamocowanym na stałe w aparacie (nie dopuszcza się systemów z detektorem wyjmowanym lub typu WIFI) Zasilanie 3-fazowe / 400V Port RS-232 do komunikacji przez komputer 5. Urządzenia fabrycznie nowe (nie powystawowe, nie regenerowane) II. Generator RTG 1. Moc generatora [kw] minimum 65kW Generator pracujący z funkcją opadającej mocy Zakres napięć radiografii [kv] minimum kV Zakres napięć skopii [kv] minimum kV 5. Częstotliwość generatora [khz] minimum 200kHz 6. Zakres [mas] minimum 800mAs 7. Minimalny czas ekspozycji maksymalnie 1ms Maksymalny prąd ekspozycji [ma] minimum 800mA 9. Maksymalny prąd skopii ciągłej minimum 10mA 10. Automatyka AEC Maksymalny prąd skopi pulsacyjnej [ma] minimum 25mA 1 Programy anatomiczne minimum 1000szt. 1 Tryb pracy 0, 1, 2, 3 punktowy 1 Automatyka skopii ABC 15. Zabezpieczenia przed przegrzaniem 16. Pulpit obsługi generatora i ścianki z wyświetlaczem kolorowym LCD typu touch screen.

2 17. Techniki ustawiania parametrów ekspozycji 1 III. Skopia pulsacyjna co najmniej dwie częstotliwość, zapewniająca redukcję dawki o 50% Lampa RTG 1. Szybkość wirowania anody minimum 10000obr./min. Wielkość małego ogniska maksymalnie 0,6mm Wielkość dużego ogniska maksymalnie 1,2mm Moc ogniska małe [kw] minimum 40kV 5. Moc ogniska duże [kw] minimum 80kV 6. Pojemność cieplna anody [khu] minimum 700kHU 7. Szybkość chłodzenia anody minimum 160kHU/min. 9. Pojemność cieplna kołpaka [khu] minimum 2000kHU Szybkość chłodzenia kołpaka [khu] minimum 150kHU/min 10. Automatyka zabezpieczająca przed przegrzaniem Kolimator z automatyczną kolimacją do formatu pola detektora typu LED 1 Pozycjoner laserowy Możliwość stosowania zamienników lamp, co najmniej jednego producenta i typ lampy Kolimator z minimum trzema filtrami zmienianymi automatycznie z programu anatomicznego i z pulpitu obsługi (filtry 0.1mm Cu, 0.2mm Cu, 1 mm Al) Dozymetr z pomiarem dawki z wyświetlaczem na konsoli i monitorze operatora, z możliwością transferu danych do PACS, producenta i typ 16. Kolimator z blendami prostokątnymi IV. Stół diagnostyczny do zdjęć i prześwietleń z kratką Bucky zdalnie sterowany 1. Zakres pochylenia ścianki [º] minimum ±90º Zakres badania pacjenta bez jego przemieszczania [cm] minimum 200cm Stół wyposażony w blat typu płaskiego z powłoki karbonowej z dostępem z 4 stron, wersja otwarta umożliwiająca wykonywanie procedur naczyniowych Zakres projekcji bocznych [º] minimum ±40º,poprzez ruch, przechył kolumny, zawierając przechył obu krawędzi stołu (od strony stóp, podnóżka i uchwytu na głowę) Możliwość wyzwalania ekspozycji sterownikiem z pokoju badań oraz z pulpitu w sterowni Obrót lampy rentgenowskiej umożliwiający wykonanie badania na wózku, łóżku w pozycji pionowej stołu Obrót lampy rentgenowskiej umożliwiający wykonanie badania na wózku, łóżku w pozycji poziomej

3 stołu Minimalna wysokość promienia centralnego od połogi w pozycji pionowej maksymalnie 54cm Pochłanialność płyty stołu ekwiwalent maksymalnie 0,4mmAl Najniższe położenie blatu stołu od podłogi maksymalnie 62cm Najwyższe położenie blatu od podłogi minimum 130cm Ruch poprzeczny blatu pacjenta motorowy minimum 32cm 1 Wymiary blatu pacjenta minimum 230cmx73cm 1 Komora AEC trójpolowa Obciążalność płyty pacjenta, dotyczy całej powierzchni blatu uzyskiwaną bez ograniczeń ruchu minimum 230kg Pozycjonowanie ścianki (sterowanie wszystkimi ruchami, bezpośrednio przy ściance i oraz z konsoli w sterowni) Sterowanie ruchami ścianki za pomocą monitora LCD typu touch screen w sterowni. 1 Szybkość pochylania ścianki [º/s] minimum 6 º/s Kratka przeciwrozproszeniowa: Trzy tryby pracy (ruch motorowy, wprowadzana automatycznie) - kratka o ogniskowej 120cm - kratka o ogniskowej 180cm - tryb pracy bez kratki Kratki przeciwrozproszeniowe minimum 80 l/cm Zakres ruchu kolumny z systemem obrazowym i lampą minimum cm 21. SID (motorowy) minimum cm 2 2 Kompresor sterowany z pulpitu operatora, demontowany, z regulowana siła ucisku minimum w zakresie 3-15 kg Automatyczne motoryczne parkowanie/usuwanie kratki do zdjęć pediatrycznych 25. Inteligentny system antykolizyjny wszystkich ruchów 26. Zakres obrotu ręcznego kołpaka do zdjęć poza ścianką [ ] minimum -90 / W pełni elektroniczna tomografia liniowa 2 Możliwość wykonania tomografii w każdej pozycji 29. Kąty tomografii minimum Szybkość dla każdego kątów minimum 3 prędkości 31. Grubość warstwy minimum w zakresie 0-35mm 3 3 Maksymalny zakres badania na stole i poza nim, promieniem pionowym (przy ustawieniu stołu w pozycji poziomej) minimum 300cm Najniższe położenie podnóżka od podłogi w pozycji pionowej ścianki maksymalnie 15cm 3 Minimalny czas zmiany z ustawienia poziomego do

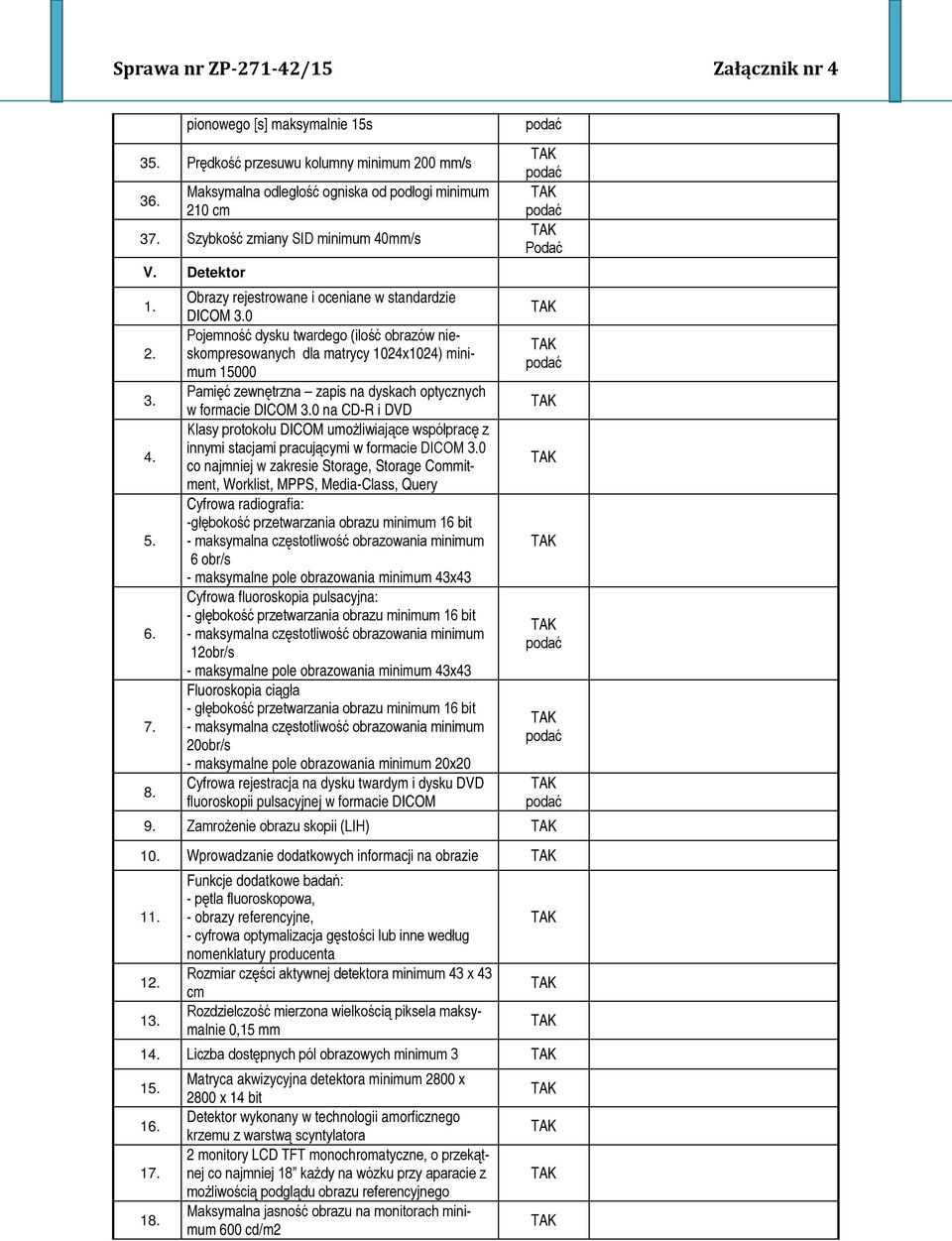

4 pionowego [s] maksymalnie 15s 35. Prędkość przesuwu kolumny minimum 200 mm/s 36. Maksymalna odległość ogniska od podłogi minimum 210 cm 37. Szybkość zmiany SID minimum 40mm/s V. Detektor Podać 1. Obrazy rejestrowane i oceniane w standardzie DICOM 0 Pojemność dysku twardego (ilość obrazów nieskompresowanych dla matrycy 1024x1024) minimum Pamięć zewnętrzna zapis na dyskach optycznych w formacie DICOM 0 na CD-R i DVD Klasy protokołu DICOM umożliwiające współpracę z innymi stacjami pracującymi w formacie DICOM 0 co najmniej w zakresie Storage, Storage Commitment, Worklist, MPPS, Media-Class, Query 5. Cyfrowa radiografia: -głębokość przetwarzania obrazu minimum 16 bit - maksymalna częstotliwość obrazowania minimum 6 obr/s - maksymalne pole obrazowania minimum 43x43 Cyfrowa fluoroskopia pulsacyjna: 6. - głębokość przetwarzania obrazu minimum 16 bit - maksymalna częstotliwość obrazowania minimum 12obr/s - maksymalne pole obrazowania minimum 43x43 Fluoroskopia ciągła 7. - głębokość przetwarzania obrazu minimum 16 bit - maksymalna częstotliwość obrazowania minimum 20obr/s - maksymalne pole obrazowania minimum 20x20 Cyfrowa rejestracja na dysku twardym i dysku DVD fluoroskopii pulsacyjnej w formacie DICOM 9. Zamrożenie obrazu skopii (LIH) 10. Wprowadzanie dodatkowych informacji na obrazie Funkcje dodatkowe badań: - pętla fluoroskopowa, - obrazy referencyjne, - cyfrowa optymalizacja gęstości lub inne według nomenklatury producenta 1 Rozmiar części aktywnej detektora minimum 43 x 43 cm 1 Rozdzielczość mierzona wielkością piksela maksymalnie 0,15 mm 1 Liczba dostępnych pól obrazowych minimum Matryca akwizycyjna detektora minimum 2800 x 2800 x 14 bit 16. Detektor wykonany w technologii amorficznego krzemu z warstwą scyntylatora monitory LCD TFT monochromatyczne, o przekątnej co najmniej 18 każdy na wózku przy aparacie z możliwością podglądu obrazu referencyjnego 1 Maksymalna jasność obrazu na monitorach minimum 600 cd/m2

5 VI. Łączna liczba monitorów w sterowni i pracowni diagnostycznej minimum 3 Funkcja stacji technika: a) automatyczne czytanie danych z HIS i RIS przez interfejs DICOM b) możliwość wprowadzania danych ręcznie c) automatyczna selekcja badania z Worklisty d) możliwość definiowania programów anatomicz nych dla każdego badania APR e) rejestracja dawki dla każdego badania f) automatyczna optymalizacja zdjęć po badaniu g) obrót obrazu h) mirroring tj. odbicie lustrzane i) automatyczny zrzut obrazu z obszaru kolimacji j) ręczny zrzut zaznaczonego obrazu k) dodawanie znaczników na obrazie l) dodawanie komentarzy na obrazie ł) tworzenie histogramów m) definiowanie ustawień minimum 2 użytkowników n) pełna kompatybilność z siecią DICOM o) stacja wyposażona w napęd CD-RW do nagry wania zdjęć w formacie DICOM, a także (JPG, BMP) p) zdalny dostęp serwisowy r) system zabezpieczony przed ingerencją osoby bez uprawnień s) windowing t) mozaika min. 16 obrazów u) funkcja Stitching w) obsługa stacji w języku polskim Akcesoria 1. Uchwyty na ręce Podpórki do ramion Podnóżek Pełna dokumentacja techniczna poszczególnych elementów VII. Inne wymagania 1. Instrukcja obsługi przedmiotu oferty w języku polskim min. 1szt. i wersja elektroniczna na płycie CD lub pendrive Wszelkie posiadane materiały informacyjne na temat przedmiotu oferty min. prospekty, broszury, dane techniczne, itp. w języku polskim lub angielskim. Oświadczamy, że przedmiot oferty jest kompletny i będzie gotowy do pracy zgodnie z instrukcją obsługi bez żadnych dodatkowych zakupów Dostawca zobowiązuje się do: - dokonania instalacji we wskazanym miejscu przez Zamawiającego, - dokonania szkolenia w zakresie obsługi przedmiotu zamówienia - uzyskania zgody Sanepidu na uruchomienie aparatu i nowej Pracowni w Zakładzie Diagnostyki Obrazowej - aktualizacji oprogramowania zainstalowanego w dostarczonych urządzeniach w okresie trwania gwarancji. 6. Dostawca zobowiązuje się do dokonania testów

6 VII. akceptacyjnych oraz testów specjalistycznych (przez dowolną firmę posiadającą akredytacje PCA) Dostawca zapewnia pełną integrację oferowanego urządzenia z systemem HIS/PACS i RIS jaki posiada szpital: HIS: dostawca COMARCH HealthCare OPTIMed PACS: Nazwa Radspa, producent Teleradtech, dostawca OK Medical Systems Sp z oo S.K.A. Przez określenie Pełna integracja Zamawiający rozumie: - Przyjęcie zlecenia elektronicznego z systemu Zleceniodawcy w postaci WORKLISTY - Odesłanie wykonanych zdjęć lub filmów z urządzenia do Serwera PACS Zamawiającego zgodnie ze standardem DICOM zawierającego identyfikator zlecenia, accesion-number badania, dane pacjenta Nazwisko, Imie, Nr pesel, Plec, Data urodzenia, kod procedury badania, data badania) - Wyświetlenie w przeglądarce DICOM zdjęć lub filmów na wszystkich stacjach roboczych zamawiającego poprzez wywołanie zdjęcia z systemu HIS, RIS, PACS System kompatybilny z posiadanym przez Zamawiającego detektorem firmy SAMSUNG model GR40 w celu wykonywania badań na statywie i poza nim z wykorzystaniem lampy aparatu. Statyw zostanie dostarczony wraz z aparatem. Dostawca zapewni wszelkie adaptacje w celu poprawnego zamontowania oferowanego urządzenia bez żadnych dodatkowych kosztów Dostawca wykona projekt osłon stałych dla oferowanego urządzenia Dostawca zdemontuje i zutylizuje aparat Multix Top z istniejącej Pracowni na swój koszt. Warunki gwarancji i serwisu 1. Autoryzowany serwis na terenie Polski Czas reakcji serwisu na zgłoszenie z podjęciem naprawy (nie dłuższy niż 48h w dni robocze tj. od poniedziałku do piątku z wyłączeniem dni ustawowo wolnych od pracy) liczony od dnia zgłoszenia usterki Możliwość uruchomienia usługi zdalnej do serwisu online Gwarancja minimum 24 miesiące. Podpis wykonawcy
