1 FABRYKA ŁOŻYSK TOCZNYCH KRAŚNIK S.A. TYMCZASOWA INSTRUKCJA RUCHU I EKSPLOATACJI SIECI DYSTRYBUCYJNEJ Data wejścia w życie: 27 sierpień 2010r. Daty wejścia w życie aktualizacji: Komórka organizacyjna odpowiedzialna za aktualizację: Zakład Utrzymania Ruchu Podpisy osób zatwierdzających instrukcję:.

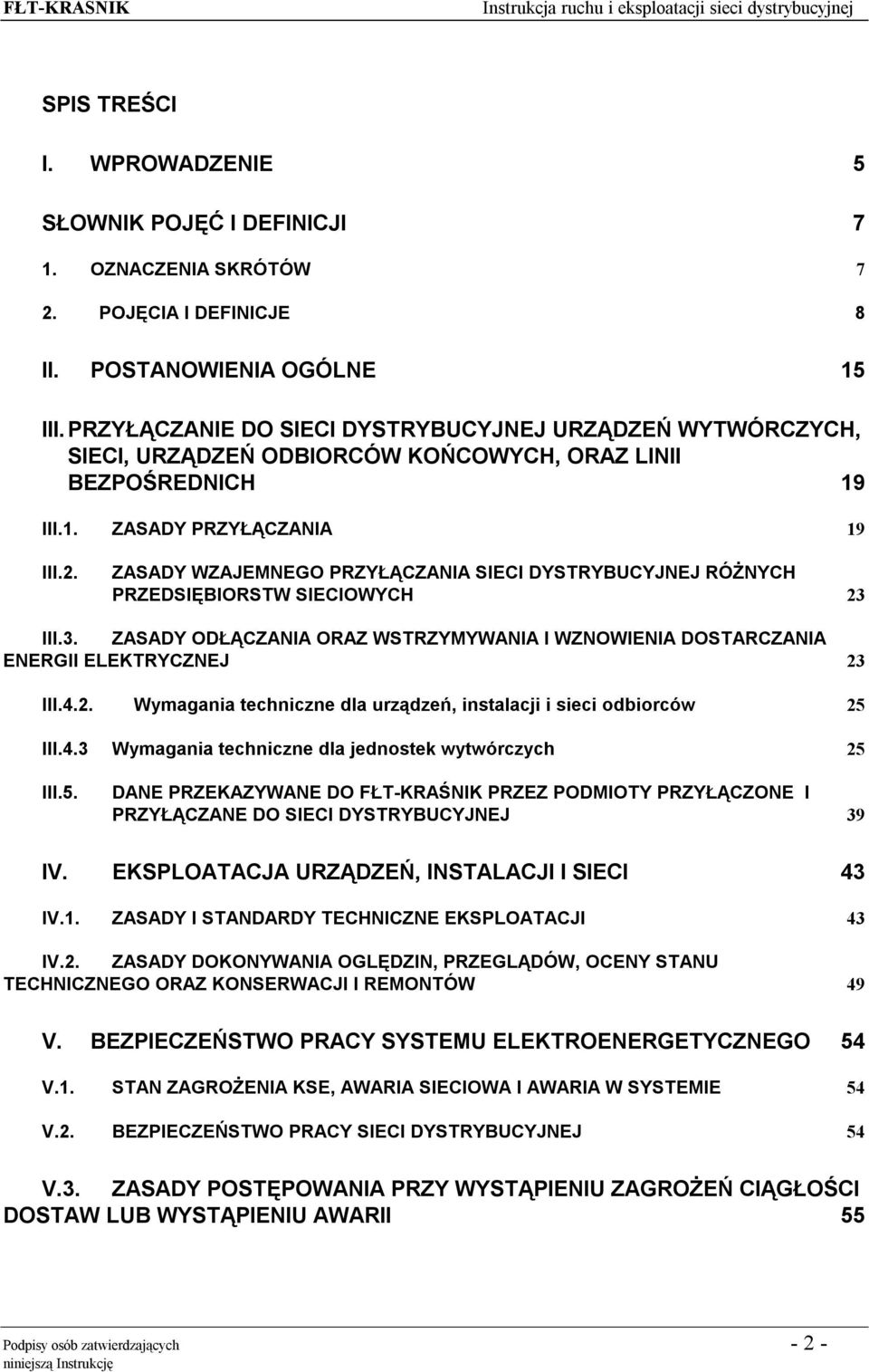

2 FŁT-KRASNIK SPIS TREŚCI I. WPROWADZENIE 5 SŁOWNIK POJĘĆ I DEFINICJI 7 1. OZNACZENIA SKRÓTÓW 7 2. POJĘCIA I DEFINICJE 8 II. POSTANOWIENIA OGÓLNE 15 III. PRZYŁĄCZANIE DO SIECI DYSTRYBUCYJNEJ URZĄDZEŃ WYTWÓRCZYCH, SIECI, URZĄDZEŃ ODBIORCÓW KOŃCOWYCH, ORAZ LINII BEZPOŚREDNICH 19 III.1. ZASADY PRZYŁĄCZANIA 19 III.2. ZASADY WZAJEMNEGO PRZYŁĄCZANIA SIECI DYSTRYBUCYJNEJ RÓŻNYCH PRZEDSIĘBIORSTW SIECIOWYCH 23 III.3. ZASADY ODŁĄCZANIA ORAZ WSTRZYMYWANIA I WZNOWIENIA DOSTARCZANIA ENERGII ELEKTRYCZNEJ 23 III.4.2. Wymagania techniczne dla urządzeń, instalacji i sieci odbiorców 25 III.4.3 Wymagania techniczne dla jednostek wytwórczych 25 III.5. DANE PRZEKAZYWANE DO FŁT-KRAŚNIK PRZEZ PODMIOTY PRZYŁĄCZONE I PRZYŁĄCZANE DO SIECI DYSTRYBUCYJNEJ 39 IV. EKSPLOATACJA URZĄDZEŃ, INSTALACJI I SIECI 43 IV.1. ZASADY I STANDARDY TECHNICZNE EKSPLOATACJI 43 IV.2. ZASADY DOKONYWANIA OGLĘDZIN, PRZEGLĄDÓW, OCENY STANU TECHNICZNEGO ORAZ KONSERWACJI I REMONTÓW 49 V. BEZPIECZEŃSTWO PRACY SYSTEMU ELEKTROENERGETYCZNEGO 54 V.1. STAN ZAGROŻENIA KSE, AWARIA SIECIOWA I AWARIA W SYSTEMIE 54 V.2. BEZPIECZEŃSTWO PRACY SIECI DYSTRYBUCYJNEJ 54 V.3. ZASADY POSTĘPOWANIA PRZY WYSTĄPIENIU ZAGROŻEŃ CIĄGŁOŚCI DOSTAW LUB WYSTĄPIENIU AWARII 55 Podpisy osób zatwierdzających - 2 -

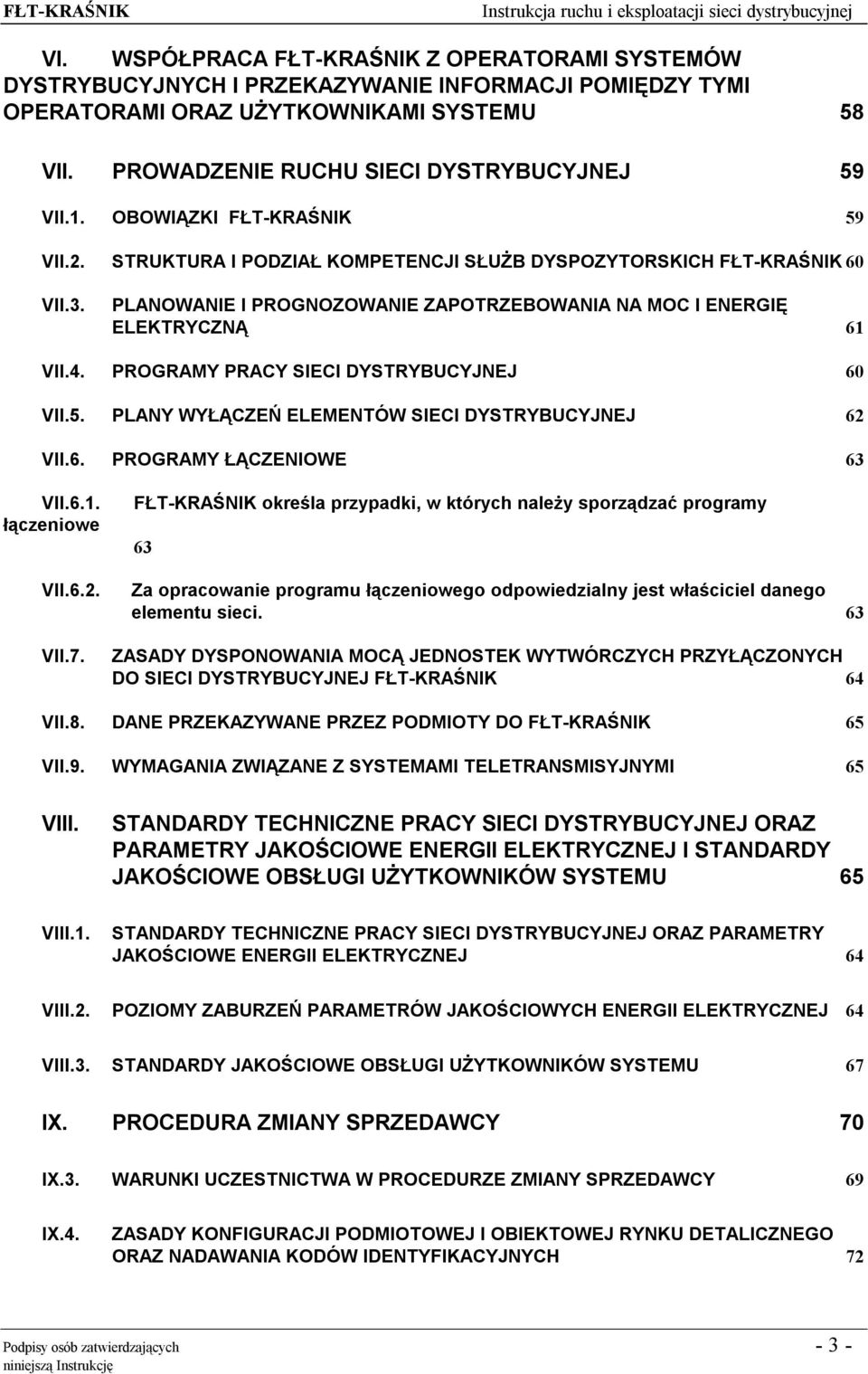

3 VI. WSPÓŁPRACA FŁT-KRAŚNIK Z OPERATORAMI SYSTEMÓW DYSTRYBUCYJNYCH I PRZEKAZYWANIE INFORMACJI POMIĘDZY TYMI OPERATORAMI ORAZ UŻYTKOWNIKAMI SYSTEMU 58 VII. PROWADZENIE RUCHU SIECI DYSTRYBUCYJNEJ 59 VII.1. OBOWIĄZKI FŁT-KRAŚNIK 59 VII.2. STRUKTURA I PODZIAŁ KOMPETENCJI SŁUŻB DYSPOZYTORSKICH FŁT-KRAŚNIK 60 VII.3. PLANOWANIE I PROGNOZOWANIE ZAPOTRZEBOWANIA NA MOC I ENERGIĘ ELEKTRYCZNĄ 61 VII.4. PROGRAMY PRACY SIECI DYSTRYBUCYJNEJ 60 VII.5. PLANY WYŁĄCZEŃ ELEMENTÓW SIECI DYSTRYBUCYJNEJ 62 VII.6. PROGRAMY ŁĄCZENIOWE 63 VII.6.1. łączeniowe VII.6.2. VII.7. FŁT-KRAŚNIK określa przypadki, w których należy sporządzać programy 63 Za opracowanie programu łączeniowego odpowiedzialny jest właściciel danego elementu sieci. 63 ZASADY DYSPONOWANIA MOCĄ JEDNOSTEK WYTWÓRCZYCH PRZYŁĄCZONYCH DO SIECI DYSTRYBUCYJNEJ FŁT-KRAŚNIK 64 VII.8. DANE PRZEKAZYWANE PRZEZ PODMIOTY DO FŁT-KRAŚNIK 65 VII.9. WYMAGANIA ZWIĄZANE Z SYSTEMAMI TELETRANSMISYJNYMI 65 VIII. STANDARDY TECHNICZNE PRACY SIECI DYSTRYBUCYJNEJ ORAZ PARAMETRY JAKOŚCIOWE ENERGII ELEKTRYCZNEJ I STANDARDY JAKOŚCIOWE OBSŁUGI UŻYTKOWNIKÓW SYSTEMU 65 VIII.1. STANDARDY TECHNICZNE PRACY SIECI DYSTRYBUCYJNEJ ORAZ PARAMETRY JAKOŚCIOWE ENERGII ELEKTRYCZNEJ 64 VIII.2. POZIOMY ZABURZEŃ PARAMETRÓW JAKOŚCIOWYCH ENERGII ELEKTRYCZNEJ 64 VIII.3. STANDARDY JAKOŚCIOWE OBSŁUGI UŻYTKOWNIKÓW SYSTEMU 67 IX. PROCEDURA ZMIANY SPRZEDAWCY 70 IX.3. WARUNKI UCZESTNICTWA W PROCEDURZE ZMIANY SPRZEDAWCY 69 IX.4. ZASADY KONFIGURACJI PODMIOTOWEJ I OBIEKTOWEJ RYNKU DETALICZNEGO ORAZ NADAWANIA KODÓW IDENTYFIKACYJNYCH 72 Podpisy osób zatwierdzających - 3 -

4 X. PROCEDURA POWIADAMIANIA O ZAWARTYCH UMOWACH SPRZEDAŻY ENERGII ELEKTRYCZNEJ 74 X.1. OGÓLNE ZASADY 74 X.2. WERYFIKACJA POWIADOMIEŃ 74 XI. PROCEDURY USTANAWIANIA I ZMIANY PODMIOTÓW ODPOWIEDZIALNYCH ZA BILANSOWANIE HANDLOWE 75 XII. POSTĘPOWANIE REKLAMACYJNE 77 XIII. PROCEDURY ZMIANY SPRZEDAWCY 79 XIII.1. WYMAGANIA OGÓLNE 79 XIII.2. PROCEDURA PIERWSZEJ ZMIANY SPRZEDAWCY 79 XIII.3. PROCEDURA KOLEJNYCH ZMIAN PRZEDAWCY 80 XIII. 4. ZASADY UDZIELANIA INFORMACJI I OBSŁUGI ODBIORCÓW 81 WZÓR KARTY AKTUALIZACJI 85 Podpisy osób zatwierdzających - 4 -

5 I. WPROWADZENIE Fabryka Łożysk Tocznych - Kraśnik S.A. (FŁT-KRAŚNIK) prowadzi głównie działalność w zakresie produkcji łożysk tocznych. FŁT-KRAŚNIK prowadzi również działalność dystrybucyjną, polegającą na dystrybucji energii elektrycznej na potrzeby odbiorców zlokalizowanych na terenie FŁT-KRAŚNIK i w bliskim sąsiedztwie. Odbiorcy, do których jest dostarczana energia elektryczna, są to przede wszystkim odbiorcy zlokalizowani na terenie FŁT-KRAŚNIK, lub w bezpośrednim sąsiedztwie, którzy prowadzą działalność związaną z działalnością FŁT-KRAŚNIK lub w byłych obiektach FŁT-KRAŚNIK. Spółka prowadzi działalność, jako przedsiębiorstwo energetyczne na podstawie: koncesji na obrót energią elektryczną wydana decyzją Prezesa Urzędu Regulacji Energetyki nr OEE/591/W/OLB/2009/MSZ z dnia 13 marca 2009r koncesji na dystrybucję energii elektrycznej wydana decyzją Prezesa Urzędu Regulacji Energetyki nr DEE/591/W/OLB/2009/MSZ z dnia 13 marca 2009r. Właścicielem elektroenergetycznej sieci dystrybucyjnej służącej do dostarczania energii Elektrycznej do odbiorców jest FŁT-KRAŚNIK. Sieć dystrybucyjna nie jest połączona z siecią przesyłową, natomiast jest powiązana z siecią dystrybucyjną jednego przedsiębiorstwa energetycznego tj. PGE Dystrybucja LUBZEL Sp. z o.o. na napięciu 110kV. FŁT-KRAŚNIK zasilany jest dwiema liniami zasilającymi na napięciu 110kV z GPZ Budzyń: Linią 110 kv FŁT - 1 Linia pracuje w bloku z transformatorem 110/6 kv T3 16MVA (Stacja SG). Linią dwutorową 110 kv FŁT-2 tor 1 i tor 2 Tor 1 pracuje w bloku z transformatorem 110/6/6 kv T1 40/20/20MVA (Stacja GSZ) Tor 2 pracuje w bloku z transformatorem 110/6/6 kv T2 40/20/20MVA (Stacja GSZ), Do sieci dystrybucyjnej FŁT - Kraśnik S.A. jest przyłączone źródło wytwórcze o mocy generatora 7,5 MVA. Zgodnie z art. 9c ust 3a FŁT-KRAŚNIK realizuje obowiązki nałożone na operatora systemu dystrybucyjnego w zakresie współpracy z operatorem systemu przesyłowego poprzez PGE Dystrybucja LUBZEL Sp. z o.o. Poniżej jest przedstawiony schemat układu Podpisy osób zatwierdzających - 5 -

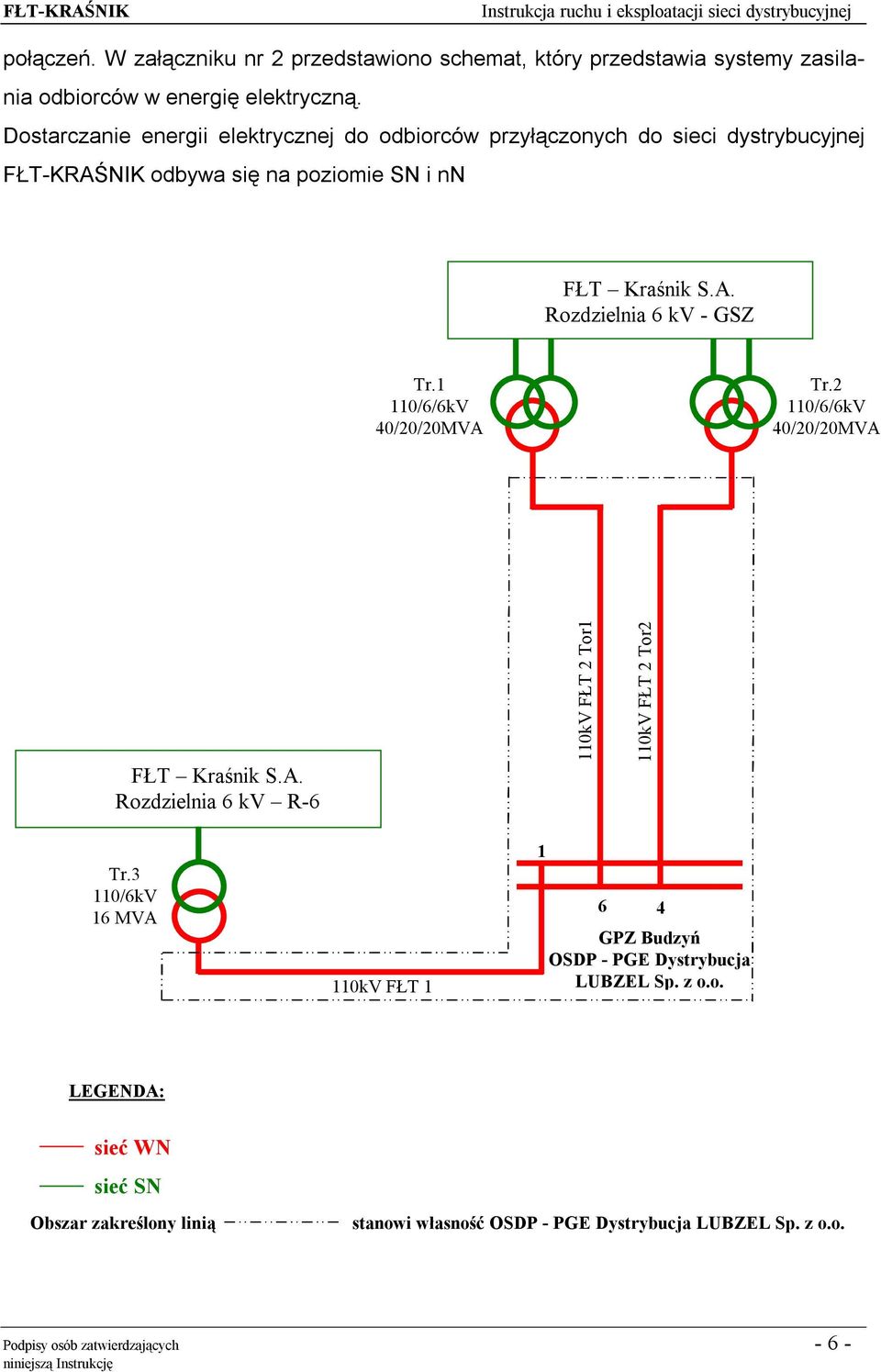

6 połączeń. W załączniku nr 2 przedstawiono schemat, który przedstawia systemy zasilania odbiorców w energię elektryczną. Dostarczanie energii elektrycznej do odbiorców przyłączonych do sieci dystrybucyjnej FŁT-KRAŚNIK odbywa się na poziomie SN i nn FŁT Kraśnik S.A. Rozdzielnia 6 kv - GSZ Tr.1 110/6/6kV 40/20/20MVA Tr.2 110/6/6kV 40/20/20MVA FŁT Kraśnik S.A. Rozdzielnia 6 kv R-6 110kV FŁT 2 Tor1 110kV FŁT 2 Tor2 Tr.3 110/6kV 16 MVA 110kV FŁT GPZ Budzyń OSDP - PGE Dystrybucja LUBZEL Sp. z o.o. LEGENDA: sieć WN sieć SN Obszar zakreślony linią stanowi własność OSDP - PGE Dystrybucja LUBZEL Sp. z o.o. Podpisy osób zatwierdzających - 6 -

7 SŁOWNIK POJĘĆ I DEFINICJI Na potrzeby niniejszej instrukcji przyjęto następujące oznaczenia skrótów i definicje stosowanych pojęć. 1. OZNACZENIA SKRÓTÓW EAZ IRiESD IRiESP KSE MB MD njwcd nn NN OH OHT OSDP OSP SN URB URE WN Elektroenergetyczna automatyka zabezpieczeniowa Instrukcja ruchu i eksploatacji sieci przesyłowej Krajowy system elektroenergetyczny Miejsce Bilansowania Miejsce dostarczania energii elektrycznej Jednostka wytwórcza niebędąca jednostką wytwórczą centralnie dysponowaną Niskie napięcie napięcie niższe od 1 kv Najwyższe napięcie napięcie 220 kv lub wyższe Operator handlowy Operator handlowo-techniczny PGE Dystrybucja LUBZEL Sp. z o.o. jako operator systemu dystrybucyjnego, przez który będzie prowadzona współpraca z operatorem systemu przesyłowego, zgodnie z art. 9c ust 3a Prawa energetycznego. Operator systemu przesyłowego Średnie napięcie napięcie wyższe od 1 kv i niższe od 110 kv Uczestnik rynku bilansującego Urząd Regulacji Energetyki Wysokie napięcie napięcie 110 kv Podpisy osób zatwierdzających - 7 -

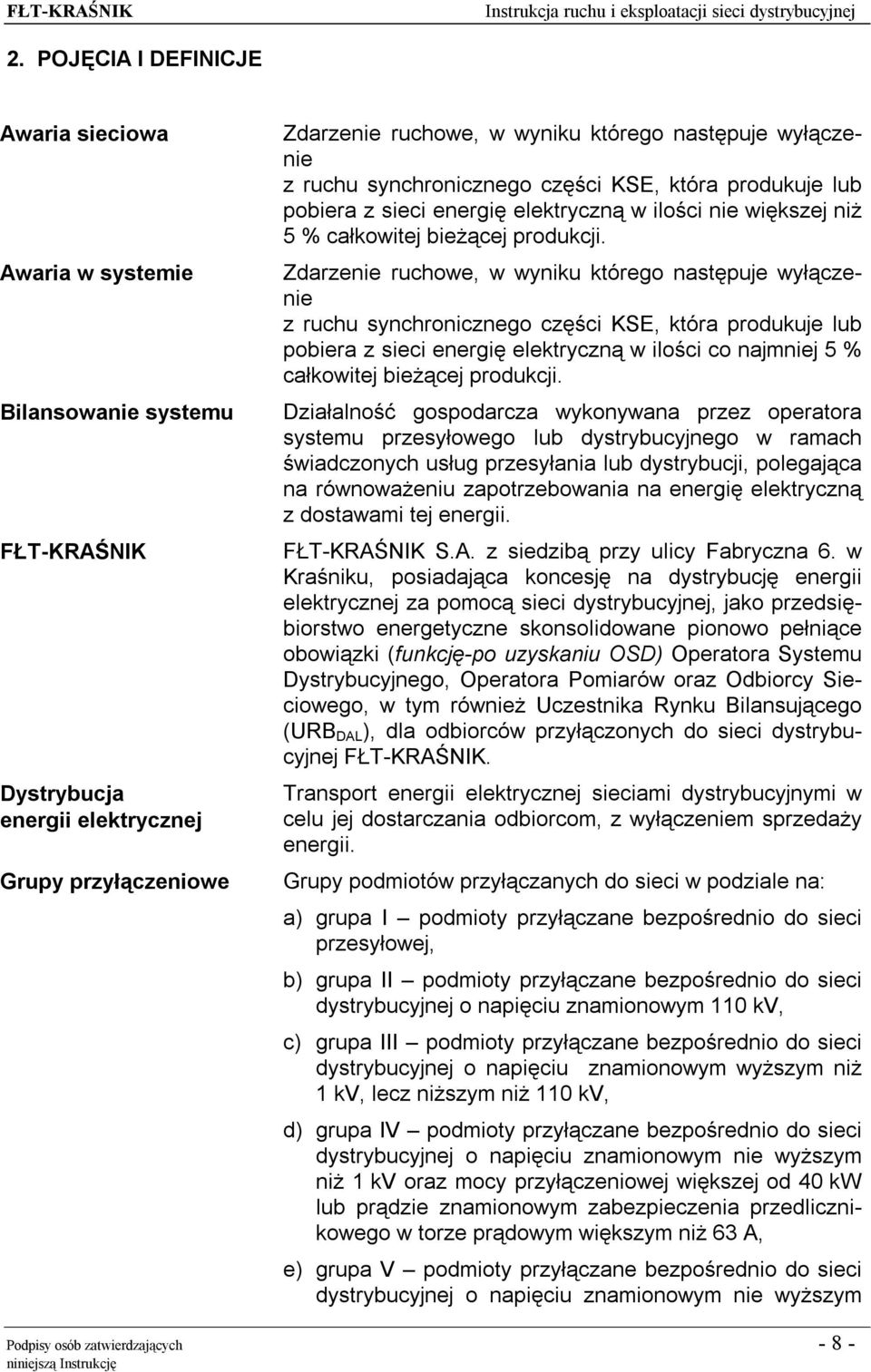

8 2. POJĘCIA I DEFINICJE Awaria sieciowa Awaria w systemie Bilansowanie systemu FŁT-KRAŚNIK Dystrybucja energii elektrycznej Grupy przyłączeniowe Zdarzenie ruchowe, w wyniku którego następuje wyłączenie z ruchu synchronicznego części KSE, która produkuje lub pobiera z sieci energię elektryczną w ilości nie większej niż 5 % całkowitej bieżącej produkcji. Zdarzenie ruchowe, w wyniku którego następuje wyłączenie z ruchu synchronicznego części KSE, która produkuje lub pobiera z sieci energię elektryczną w ilości co najmniej 5 % całkowitej bieżącej produkcji. Działalność gospodarcza wykonywana przez operatora systemu przesyłowego lub dystrybucyjnego w ramach świadczonych usług przesyłania lub dystrybucji, polegająca na równoważeniu zapotrzebowania na energię elektryczną z dostawami tej energii. FŁT-KRAŚNIK S.A. z siedzibą przy ulicy Fabryczna 6. w Kraśniku, posiadająca koncesję na dystrybucję energii elektrycznej za pomocą sieci dystrybucyjnej, jako przedsiębiorstwo energetyczne skonsolidowane pionowo pełniące obowiązki (funkcję-po uzyskaniu OSD) Operatora Systemu Dystrybucyjnego, Operatora Pomiarów oraz Odbiorcy Sieciowego, w tym również Uczestnika Rynku Bilansującego (URB DAL ), dla odbiorców przyłączonych do sieci dystrybucyjnej FŁT-KRAŚNIK. Transport energii elektrycznej sieciami dystrybucyjnymi w celu jej dostarczania odbiorcom, z wyłączeniem sprzedaży energii. Grupy podmiotów przyłączanych do sieci w podziale na: a) grupa I podmioty przyłączane bezpośrednio do sieci przesyłowej, b) grupa II podmioty przyłączane bezpośrednio do sieci dystrybucyjnej o napięciu znamionowym 110 kv, c) grupa III podmioty przyłączane bezpośrednio do sieci dystrybucyjnej o napięciu znamionowym wyższym niż 1 kv, lecz niższym niż 110 kv, d) grupa IV podmioty przyłączane bezpośrednio do sieci dystrybucyjnej o napięciu znamionowym nie wyższym niż 1 kv oraz mocy przyłączeniowej większej od 40 kw lub prądzie znamionowym zabezpieczenia przedlicznikowego w torze prądowym większym niż 63 A, e) grupa V podmioty przyłączane bezpośrednio do sieci dystrybucyjnej o napięciu znamionowym nie wyższym Podpisy osób zatwierdzających - 8 -

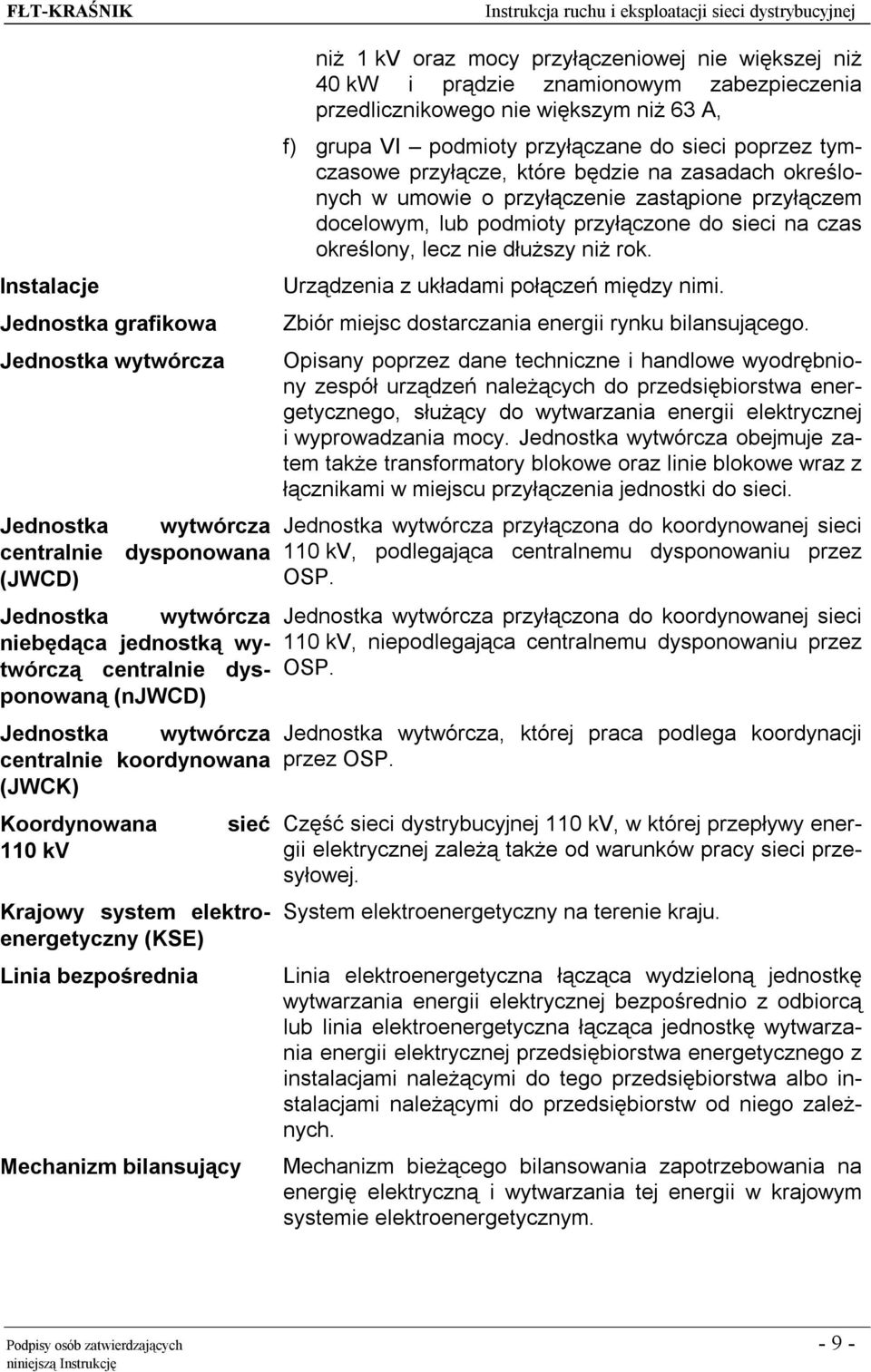

9 Instalacje Jednostka grafikowa Jednostka wytwórcza Jednostka wytwórcza centralnie dysponowana (JWCD) Jednostka wytwórcza niebędąca jednostką wytwórczą centralnie dysponowaną (njwcd) Jednostka wytwórcza centralnie koordynowana (JWCK) Koordynowana 110 kv sieć Krajowy system elektroenergetyczny (KSE) Linia bezpośrednia Mechanizm bilansujący niż 1 kv oraz mocy przyłączeniowej nie większej niż 40 kw i prądzie znamionowym zabezpieczenia przedlicznikowego nie większym niż 63 A, f) grupa VI podmioty przyłączane do sieci poprzez tymczasowe przyłącze, które będzie na zasadach określonych w umowie o przyłączenie zastąpione przyłączem docelowym, lub podmioty przyłączone do sieci na czas określony, lecz nie dłuższy niż rok. Urządzenia z układami połączeń między nimi. Zbiór miejsc dostarczania energii rynku bilansującego. Opisany poprzez dane techniczne i handlowe wyodrębniony zespół urządzeń należących do przedsiębiorstwa energetycznego, służący do wytwarzania energii elektrycznej i wyprowadzania mocy. Jednostka wytwórcza obejmuje zatem także transformatory blokowe oraz linie blokowe wraz z łącznikami w miejscu przyłączenia jednostki do sieci. Jednostka wytwórcza przyłączona do koordynowanej sieci 110 kv, podlegająca centralnemu dysponowaniu przez OSP. Jednostka wytwórcza przyłączona do koordynowanej sieci 110 kv, niepodlegająca centralnemu dysponowaniu przez OSP. Jednostka wytwórcza, której praca podlega koordynacji przez OSP. Część sieci dystrybucyjnej 110 kv, w której przepływy energii elektrycznej zależą także od warunków pracy sieci przesyłowej. System elektroenergetyczny na terenie kraju. Linia elektroenergetyczna łącząca wydzieloną jednostkę wytwarzania energii elektrycznej bezpośrednio z odbiorcą lub linia elektroenergetyczna łącząca jednostkę wytwarzania energii elektrycznej przedsiębiorstwa energetycznego z instalacjami należącymi do tego przedsiębiorstwa albo instalacjami należącymi do przedsiębiorstw od niego zależnych. Mechanizm bieżącego bilansowania zapotrzebowania na energię elektryczną i wytwarzania tej energii w krajowym systemie elektroenergetycznym. Podpisy osób zatwierdzających - 9 -

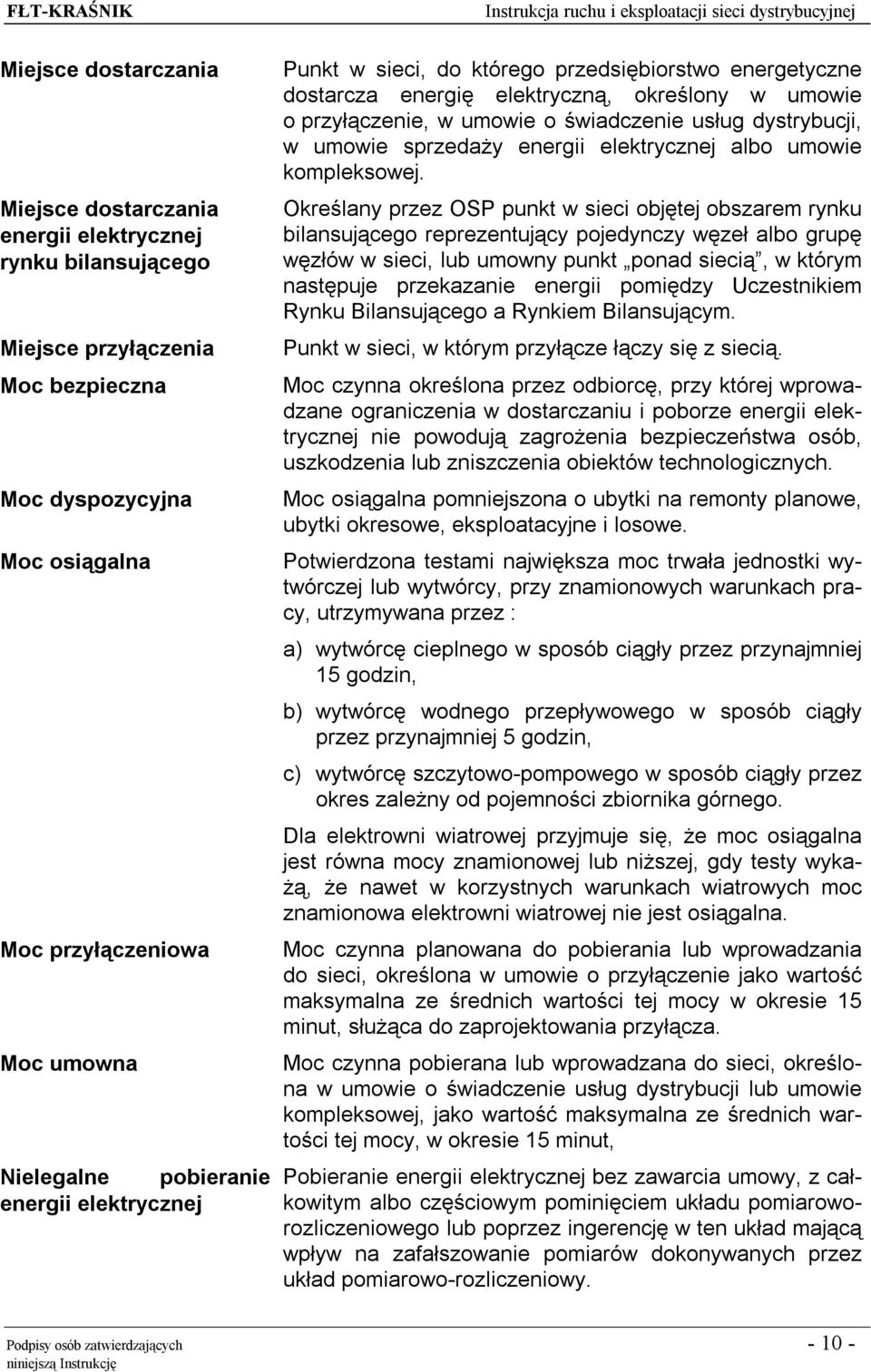

10 Miejsce dostarczania Miejsce dostarczania energii elektrycznej rynku bilansującego Miejsce przyłączenia Moc bezpieczna Moc dyspozycyjna Moc osiągalna Moc przyłączeniowa Moc umowna Nielegalne pobieranie energii elektrycznej Punkt w sieci, do którego przedsiębiorstwo energetyczne dostarcza energię elektryczną, określony w umowie o przyłączenie, w umowie o świadczenie usług dystrybucji, w umowie sprzedaży energii elektrycznej albo umowie kompleksowej. Określany przez OSP punkt w sieci objętej obszarem rynku bilansującego reprezentujący pojedynczy węzeł albo grupę węzłów w sieci, lub umowny punkt ponad siecią, w którym następuje przekazanie energii pomiędzy Uczestnikiem Rynku Bilansującego a Rynkiem Bilansującym. Punkt w sieci, w którym przyłącze łączy się z siecią. Moc czynna określona przez odbiorcę, przy której wprowadzane ograniczenia w dostarczaniu i poborze energii elektrycznej nie powodują zagrożenia bezpieczeństwa osób, uszkodzenia lub zniszczenia obiektów technologicznych. Moc osiągalna pomniejszona o ubytki na remonty planowe, ubytki okresowe, eksploatacyjne i losowe. Potwierdzona testami największa moc trwała jednostki wytwórczej lub wytwórcy, przy znamionowych warunkach pracy, utrzymywana przez : a) wytwórcę cieplnego w sposób ciągły przez przynajmniej 15 godzin, b) wytwórcę wodnego przepływowego w sposób ciągły przez przynajmniej 5 godzin, c) wytwórcę szczytowo-pompowego w sposób ciągły przez okres zależny od pojemności zbiornika górnego. Dla elektrowni wiatrowej przyjmuje się, że moc osiągalna jest równa mocy znamionowej lub niższej, gdy testy wykażą, że nawet w korzystnych warunkach wiatrowych moc znamionowa elektrowni wiatrowej nie jest osiągalna. Moc czynna planowana do pobierania lub wprowadzania do sieci, określona w umowie o przyłączenie jako wartość maksymalna ze średnich wartości tej mocy w okresie 15 minut, służąca do zaprojektowania przyłącza. Moc czynna pobierana lub wprowadzana do sieci, określona w umowie o świadczenie usług dystrybucji lub umowie kompleksowej, jako wartość maksymalna ze średnich wartości tej mocy, w okresie 15 minut, Pobieranie energii elektrycznej bez zawarcia umowy, z całkowitym albo częściowym pominięciem układu pomiaroworozliczeniowego lub poprzez ingerencję w ten układ mającą wpływ na zafałszowanie pomiarów dokonywanych przez układ pomiarowo-rozliczeniowy. Podpisy osób zatwierdzających

11 Normalny układ pracy sieci Układ pracy sieci i przyłączonych źródeł wytwórczych, zapewniający najkorzystniejsze warunki techniczne i ekonomiczne transportu energii elektrycznej oraz spełnienie kryteriów niezawodności pracy sieci i jakości energii elektrycznej dostarczanej użytkownikom sieci. Obrót energią elektryczną Działalność gospodarcza polegająca na handlu hurtowym albo detalicznym energią elektryczną. Obszar regulacyjny Odbiorca Odbiorca energii elektrycznej w gospodarstwie domowym Odbiorca końcowy Ograniczenia sieciowe Operacja ruchowa Operacje łączeniowe Sieć elektroenergetyczna wraz z przyłączonymi do niej urządzeniami do wytwarzania lub pobierania energii elektrycznej, współpracująca na zasadach określonych w odrębnych przepisach, zdolna do trwałego utrzymywania określonych parametrów niezawodnościowych i jakościowych dostaw energii elektrycznej oraz spełniania warunków obowiązujących we współpracy z innymi połączonymi systemami elektroenergetycznymi. Każdy, kto otrzymuje lub pobiera energię elektryczną na podstawie umowy z przedsiębiorstwem energetycznym. Odbiorca końcowy dokonujący zakupu energii elektrycznej wyłącznie w celu jej zużycia w gospodarstwie domowym. Odbiorca dokonujący zakupu energii elektrycznej na własny użytek. Maksymalne dopuszczalne lub minimalnie niezbędne wytwarzanie mocy w danym węźle lub w danym obszarze, lub maksymalny dopuszczalny przesył mocy przez dany przekrój sieciowy, w tym dla wymiany międzysystemowej, z uwzględnieniem bieżących warunków eksploatacji KSE. Jakakolwiek programowa zmiana: a) stanu pracy urządzenia, b) układu połączeń, c) nastaw regulacyjnych, d) nastaw sterowniczych. Operacje łączeniowe obejmują w szczególności: a) załączenie lub wyłączenie: linii, transformatora, dławika, baterii kondensatorów, b) przełączenie urządzeń na systemach szyn zbiorczych w rozdzielni, c) przełączenie zasilania potrzeb własnych jednostki wytwórczej z podstawowego na rezerwowe, d) załączenie lub wyłączenie hydrogeneratorów do/z pracy kompensacyjnej. Podpisy osób zatwierdzających

12 Operator Operator handlowo-techniczny (OHT) Operator handlowy (OH) Operator pomiarów (OP) Operator systemu dystrybucyjnego (OSD) Operator systemu przesyłowego (OSP) Operator systemu przesyłowego lub operator systemu dystrybucyjnego. Podmiot, który jest odpowiedzialny za dysponowanie jednostką grafikową uczestnika rynku bilansującego w zakresie handlowym i technicznym. Podmiot, który jest odpowiedzialny za dysponowanie jednostką grafikową uczestnika rynku bilansującego w zakresie handlowym. Podmiot, który jest odpowiedzialny za pozyskiwanie danych pomiarowych energii elektrycznej z układów pomiaroworozliczeniowych i przekazywanie ich do OSP lub innego operatora prowadzącego procesy rozliczeń. Przedsiębiorstwo energetyczne zajmujące się dystrybucją energii elektrycznej, odpowiedzialne za ruch sieciowy w systemie dystrybucyjnym elektroenergetycznym, bieżące i długookresowe bezpieczeństwo funkcjonowania tego systemu, eksploatację, konserwację, remonty oraz niezbędną rozbudowę sieci dystrybucyjnej, w tym połączeń z innymi systemami elektroenergetycznymi. Przedsiębiorstwo energetyczne zajmujące się przesyłaniem energii elektrycznej, odpowiedzialne za ruch sieciowy w systemie przesyłowym elektroenergetycznym, bieżące i długookresowe bezpieczeństwo funkcjonowania tego systemu, eksploatację, konserwację, remonty oraz niezbędną rozbudowę sieci przesyłowej, w tym połączeń z innymi systemami elektroenergetycznymi. Podmiot ubiegający się o przyłączenie do sieci (podmiot przyłączony do sieci) Programy łączeniowe Przedsiębiorstwo energetyczne Przedsiębiorstwo obrotu Podmiot ubiegający się o przyłączenie do sieci swoich urządzeń, instalacji lub sieci elektroenergetycznej (podmiot, którego urządzenia, instalacje i sieci są przyłączone do sieci elektroenergetycznej). Procedury i czynności związane z operacjami łączeniowymi, próbami napięciowymi, tworzeniem układów przejściowych oraz włączeniami do systemu elektroenergetycznego nowych obiektów, a także po dłuższym postoju związanym z modernizacją lub przebudową. Podmiot prowadzący działalność gospodarczą w zakresie wytwarzania, przesyłania, dystrybucji lub obrotu energią elektryczną. Przedsiębiorstwo energetyczne prowadzące działalność gospodarczą polegającą na handlu hurtowym lub detalicznym energią elektryczną, niezależnie od innych rodzajów prowadzonych działalności. Podpisy osób zatwierdzających

13 Przyłącze Rynek bilansujący Sieć Sieć dystrybucyjna Sieć przesyłowa System elektroenergetyczny Układ pomiaroworozliczeniowy Układ pomiaroworozliczeniowy podstawowy Układ pomiaroworozliczeniowy rezerwowy Układ pomiaroworozliczeniowy równoważny Układ pomiarowy bilansowo-kontrolny Urządzenia Usługa kompleksowa Odcinek lub element sieci służący do połączenia urządzeń, instalacji lub sieci odbiorcy o wymaganej przez niego mocy przyłączeniowej z siecią przedsiębiorstwa energetycznego świadczącego na rzecz tego odbiorcy usługę przesyłania lub dystrybucji. Mechanizm bieżącego bilansowania zapotrzebowania na energię elektryczną i wytwarzania tej energii w KSE. Instalacje połączone i współpracujące ze sobą, służące do przesyłania lub dystrybucji energii elektrycznej, należące do przedsiębiorstwa energetycznego Sieć elektroenergetyczna wysokich, średnich i niskich napięć, za której ruch sieciowy jest odpowiedzialny operator systemu dystrybucyjnego. Sieć elektroenergetyczna najwyższych lub wysokich napięć, za której ruch sieciowy jest odpowiedzialny operator systemu przesyłowego. Sieci elektroenergetyczne oraz przyłączone do nich urządzenia i instalacje współpracujące z siecią. Liczniki i inne urządzenia pomiarowe lub rozliczeniowopomiarowe, a także układy połączeń między nimi, służące do pomiarów i rozliczeń mocy i energii elektrycznej. Układ pomiarowo-rozliczeniowy, którego wskazania stanowią podstawę do rozliczeń ilościowych i wartościowych (finansowych) mocy i energii elektrycznej. Układ pomiarowo-rozliczeniowy, którego wskazania stanowią podstawę do rozliczeń ilościowych i wartościowych (finansowych) mocy i energii elektrycznej, w przypadku nieprawidłowego działania układu pomiarowo-rozliczeniowego podstawowego. Układ pomiarowo-rozliczeniowy, którego wskazania stanowią podstawę do rozliczeń ilościowych i wartościowych (finansowych) mocy i energii elektrycznej. Układ pomiarowy, którego wskazania stanowią podstawę do monitorowania prawidłowości wskazań układów pomiarowo-rozliczeniowych poprzez porównywanie zmierzonych wielkości i/lub bilansowanie obiektów elektroenergetycznych lub obszarów sieci. Urządzenia techniczne stosowane w procesach energetycznych. Usługa świadczona na podstawie umowy zawierającej postanowienia umowy sprzedaży i umowy o świadczenie usługi przesyłania lub dystrybucji energii. Podpisy osób zatwierdzających

14 Użytkownik systemu Podmiot dostarczający energię elektryczną do systemu elektroenergetycznego lub zaopatrywany z tego systemu. Współczynnik bezpieczeństwa przyrządu (FS) Wyłączenie awaryjne Wytwórca Zarządzanie ograniczeniami systemowymi Stosunek znamionowego prądu bezpiecznego przyrządu do znamionowego prądu pierwotnego. Przy czym znamionowy prąd bezpieczny przyrządu określa się jako wartość skuteczną minimalnego prądu pierwotnego, przy którym błąd całkowity przekładnika prądowego do pomiarów jest równy lub większy niż 10 % Wyłączenie urządzeń automatyczne lub ręczne, w przypadku zagrożenia bezpieczeństwa tego urządzenia lub innych urządzeń, instalacji i sieci albo zagrożenia bezpieczeństwa osób, mienia lub środowiska. Przedsiębiorstwo energetyczne zajmujące się wytwarzaniem energii elektrycznej, którego urządzenia współpracują z siecią. Działalność gospodarcza wykonywana przez operatora systemu przesyłowego lub dystrybucyjnego w ramach świadczonych usług przesyłowych lub dystrybucji w celu zapewnienia bezpiecznego funkcjonowania systemu elektroenergetycznego oraz zapewnienia, zgodnie z przepisami wydanymi na podstawie ustawy Prawo energetyczne, wymaganych parametrów technicznych energii elektrycznej w przypadku wystąpienia ograniczeń technicznych w przepustowości tych systemów. Podpisy osób zatwierdzających

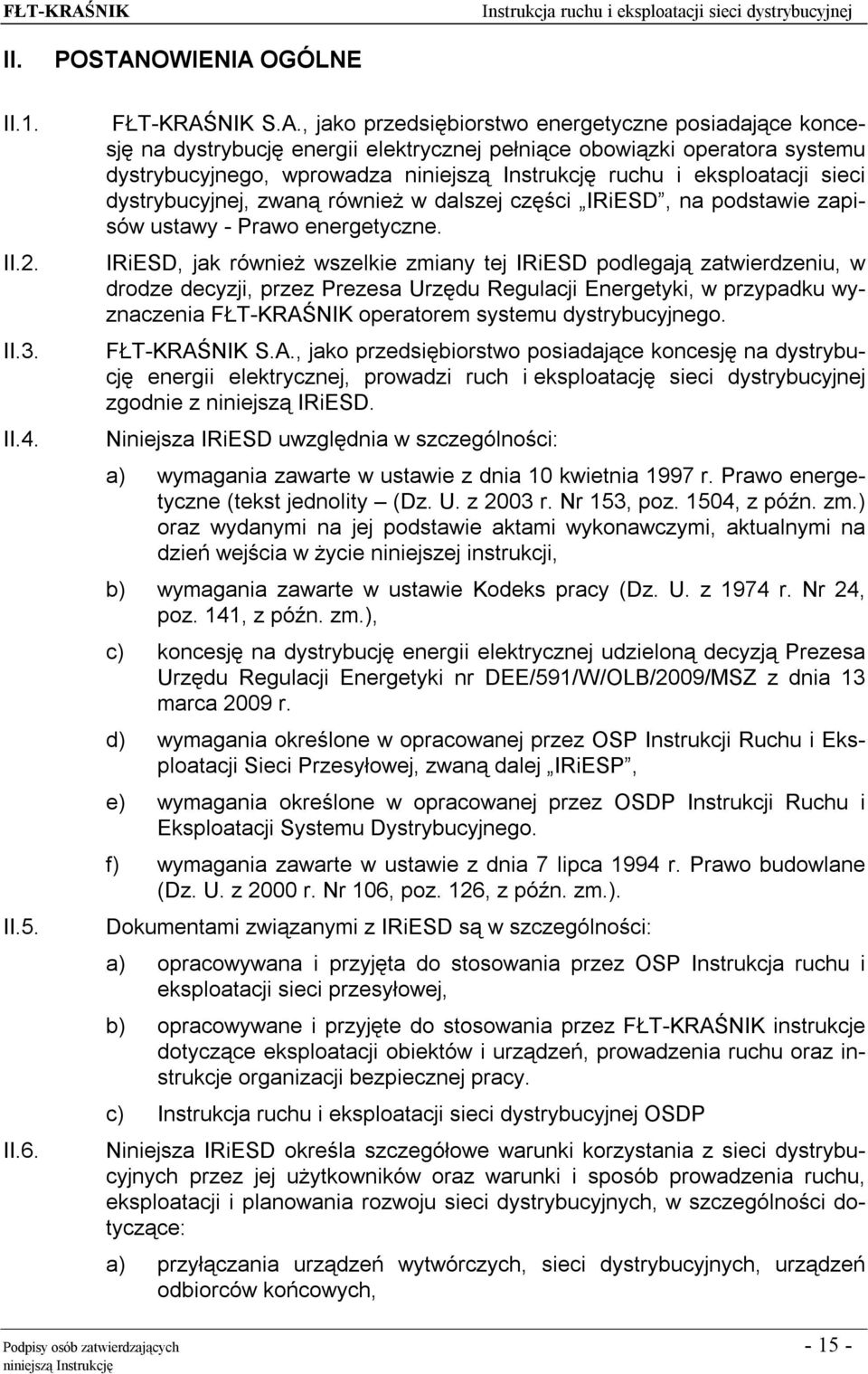

15 II. II.1. II.2. II.3. II.4. II.5. II.6. POSTANOWIENIA OGÓLNE FŁT-KRAŚNIK S.A., jako przedsiębiorstwo energetyczne posiadające koncesję na dystrybucję energii elektrycznej pełniące obowiązki operatora systemu dystrybucyjnego, wprowadza ruchu i eksploatacji sieci dystrybucyjnej, zwaną również w dalszej części IRiESD, na podstawie zapisów ustawy - Prawo energetyczne. IRiESD, jak również wszelkie zmiany tej IRiESD podlegają zatwierdzeniu, w drodze decyzji, przez Prezesa Urzędu Regulacji Energetyki, w przypadku wyznaczenia FŁT-KRAŚNIK operatorem systemu dystrybucyjnego. FŁT-KRAŚNIK S.A., jako przedsiębiorstwo posiadające koncesję na dystrybucję energii elektrycznej, prowadzi ruch i eksploatację sieci dystrybucyjnej zgodnie z niniejszą IRiESD. Niniejsza IRiESD uwzględnia w szczególności: a) wymagania zawarte w ustawie z dnia 10 kwietnia 1997 r. Prawo energetyczne (tekst jednolity (Dz. U. z 2003 r. Nr 153, poz. 1504, z późn. zm.) oraz wydanymi na jej podstawie aktami wykonawczymi, aktualnymi na dzień wejścia w życie niniejszej instrukcji, b) wymagania zawarte w ustawie Kodeks pracy (Dz. U. z 1974 r. Nr 24, poz. 141, z późn. zm.), c) koncesję na dystrybucję energii elektrycznej udzieloną decyzją Prezesa Urzędu Regulacji Energetyki nr DEE/591/W/OLB/2009/MSZ z dnia 13 marca 2009 r. d) wymagania określone w opracowanej przez OSP Instrukcji Ruchu i Eksploatacji Sieci Przesyłowej, zwaną dalej IRiESP, e) wymagania określone w opracowanej przez OSDP Instrukcji Ruchu i Eksploatacji Systemu Dystrybucyjnego. f) wymagania zawarte w ustawie z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 126, z późn. zm.). Dokumentami związanymi z IRiESD są w szczególności: a) opracowywana i przyjęta do stosowania przez OSP Instrukcja ruchu i eksploatacji sieci przesyłowej, b) opracowywane i przyjęte do stosowania przez FŁT-KRAŚNIK instrukcje dotyczące eksploatacji obiektów i urządzeń, prowadzenia ruchu oraz instrukcje organizacji bezpiecznej pracy. c) OSDP Niniejsza IRiESD określa szczegółowe warunki korzystania z sieci dystrybucyjnych przez jej użytkowników oraz warunki i sposób prowadzenia ruchu, eksploatacji i planowania rozwoju sieci dystrybucyjnych, w szczególności dotyczące: a) przyłączania urządzeń wytwórczych, sieci dystrybucyjnych, urządzeń odbiorców końcowych, Podpisy osób zatwierdzających

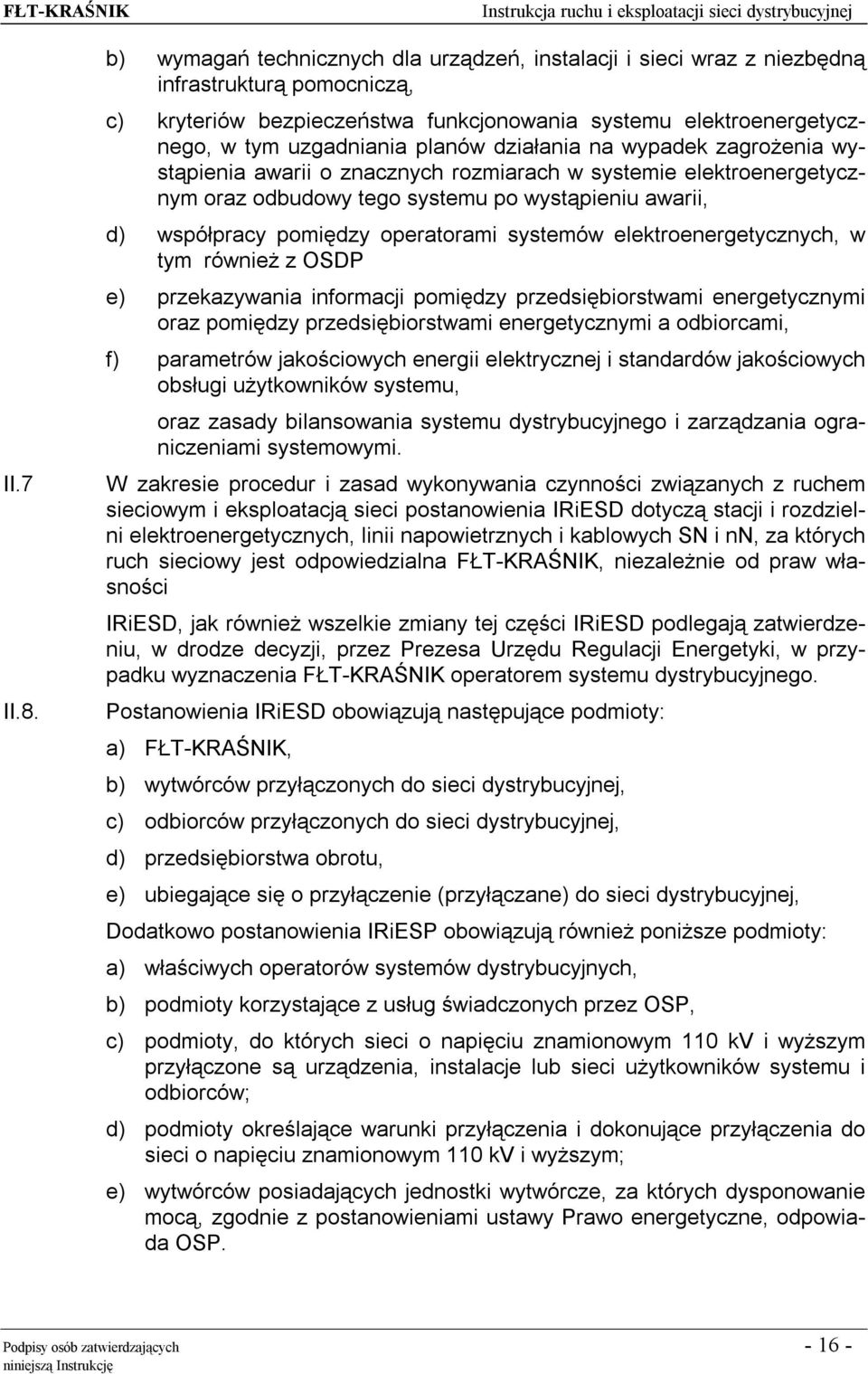

16 II.7 II.8. b) wymagań technicznych dla urządzeń, instalacji i sieci wraz z niezbędną infrastrukturą pomocniczą, c) kryteriów bezpieczeństwa funkcjonowania systemu elektroenergetycznego, w tym uzgadniania planów działania na wypadek zagrożenia wystąpienia awarii o znacznych rozmiarach w systemie elektroenergetycznym oraz odbudowy tego systemu po wystąpieniu awarii, d) współpracy pomiędzy operatorami systemów elektroenergetycznych, w tym również z OSDP e) przekazywania informacji pomiędzy przedsiębiorstwami energetycznymi oraz pomiędzy przedsiębiorstwami energetycznymi a odbiorcami, f) parametrów jakościowych energii elektrycznej i standardów jakościowych obsługi użytkowników systemu, oraz zasady bilansowania systemu dystrybucyjnego i zarządzania ograniczeniami systemowymi. W zakresie procedur i zasad wykonywania czynności związanych z ruchem sieciowym i eksploatacją sieci postanowienia IRiESD dotyczą stacji i rozdzielni elektroenergetycznych, linii napowietrznych i kablowych SN i nn, za których ruch sieciowy jest odpowiedzialna FŁT-KRAŚNIK, niezależnie od praw własności IRiESD, jak również wszelkie zmiany tej części IRiESD podlegają zatwierdzeniu, w drodze decyzji, przez Prezesa Urzędu Regulacji Energetyki, w przypadku wyznaczenia FŁT-KRAŚNIK operatorem systemu dystrybucyjnego. Postanowienia IRiESD obowiązują następujące podmioty: a) FŁT-KRAŚNIK, b) wytwórców przyłączonych do sieci dystrybucyjnej, c) odbiorców przyłączonych do sieci dystrybucyjnej, d) przedsiębiorstwa obrotu, e) ubiegające się o przyłączenie (przyłączane) do sieci dystrybucyjnej, Dodatkowo postanowienia IRiESP obowiązują również poniższe podmioty: a) właściwych operatorów systemów dystrybucyjnych, b) podmioty korzystające z usług świadczonych przez OSP, c) podmioty, do których sieci o napięciu znamionowym 110 kv i wyższym przyłączone są urządzenia, instalacje lub sieci użytkowników systemu i odbiorców; d) podmioty określające warunki przyłączenia i dokonujące przyłączenia do sieci o napięciu znamionowym 110 kv i wyższym; e) wytwórców posiadających jednostki wytwórcze, za których dysponowanie mocą, zgodnie z postanowieniami ustawy Prawo energetyczne, odpowiada OSP. Podpisy osób zatwierdzających

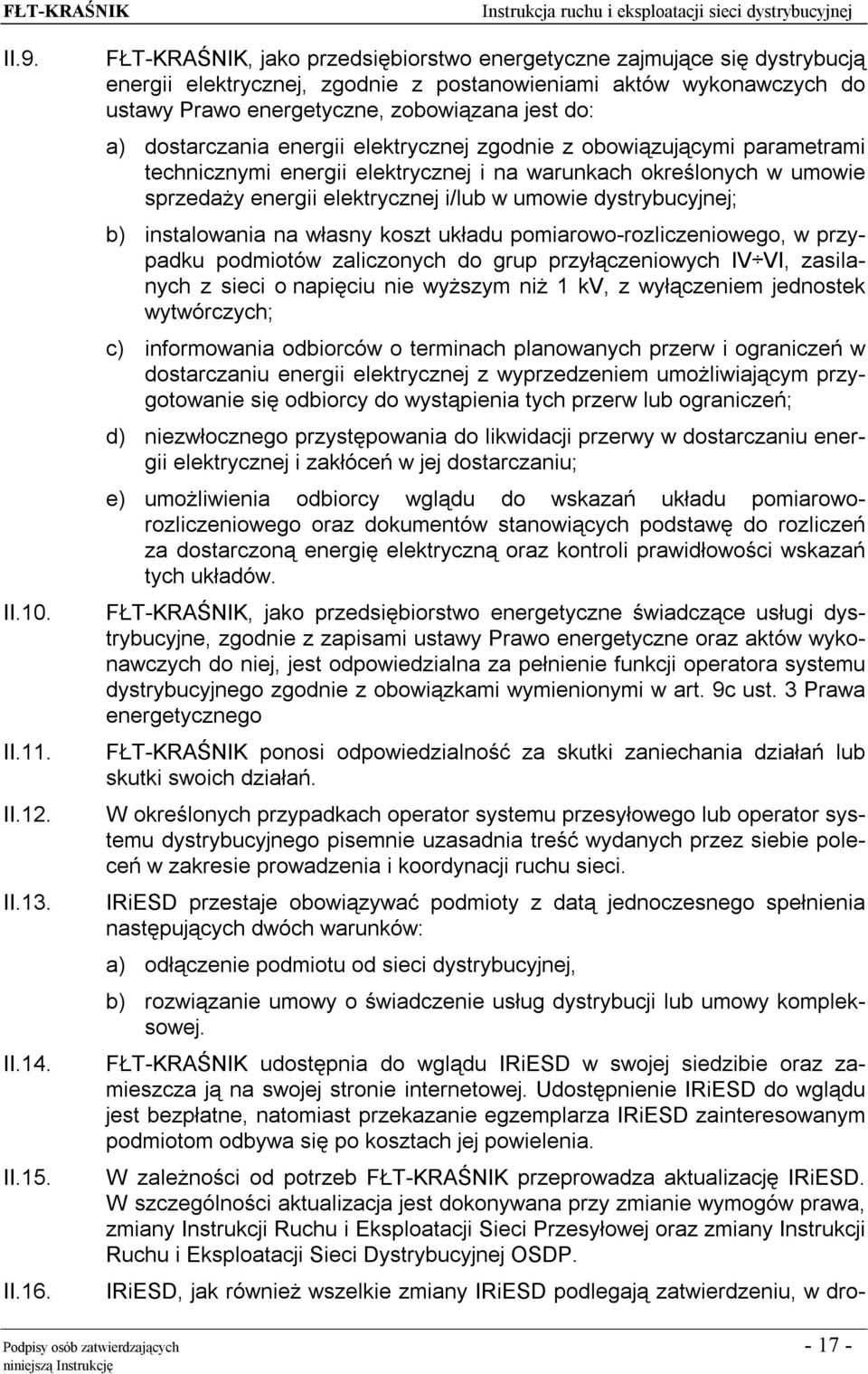

17 II.9. II.10. II.11. II.12. II.13. II.14. II.15. II.16. FŁT-KRAŚNIK, jako przedsiębiorstwo energetyczne zajmujące się dystrybucją energii elektrycznej, zgodnie z postanowieniami aktów wykonawczych do ustawy Prawo energetyczne, zobowiązana jest do: a) dostarczania energii elektrycznej zgodnie z obowiązującymi parametrami technicznymi energii elektrycznej i na warunkach określonych w umowie sprzedaży energii elektrycznej i/lub w umowie dystrybucyjnej; b) instalowania na własny koszt układu pomiarowo-rozliczeniowego, w przypadku podmiotów zaliczonych do grup przyłączeniowych IV VI, zasilanych z sieci o napięciu nie wyższym niż 1 kv, z wyłączeniem jednostek wytwórczych; c) informowania odbiorców o terminach planowanych przerw i ograniczeń w dostarczaniu energii elektrycznej z wyprzedzeniem umożliwiającym przygotowanie się odbiorcy do wystąpienia tych przerw lub ograniczeń; d) niezwłocznego przystępowania do likwidacji przerwy w dostarczaniu energii elektrycznej i zakłóceń w jej dostarczaniu; e) umożliwienia odbiorcy wglądu do wskazań układu pomiaroworozliczeniowego oraz dokumentów stanowiących podstawę do rozliczeń za dostarczoną energię elektryczną oraz kontroli prawidłowości wskazań tych układów. FŁT-KRAŚNIK, jako przedsiębiorstwo energetyczne świadczące usługi dystrybucyjne, zgodnie z zapisami ustawy Prawo energetyczne oraz aktów wykonawczych do niej, jest odpowiedzialna za pełnienie funkcji operatora systemu dystrybucyjnego zgodnie z obowiązkami wymienionymi w art. 9c ust. 3 Prawa energetycznego FŁT-KRAŚNIK ponosi odpowiedzialność za skutki zaniechania działań lub skutki swoich działań. W określonych przypadkach operator systemu przesyłowego lub operator systemu dystrybucyjnego pisemnie uzasadnia treść wydanych przez siebie poleceń w zakresie prowadzenia i koordynacji ruchu sieci. IRiESD przestaje obowiązywać podmioty z datą jednoczesnego spełnienia następujących dwóch warunków: a) odłączenie podmiotu od sieci dystrybucyjnej, b) rozwiązanie umowy o świadczenie usług dystrybucji lub umowy kompleksowej. FŁT-KRAŚNIK udostępnia do wglądu IRiESD w swojej siedzibie oraz zamieszcza ją na swojej stronie internetowej. Udostępnienie IRiESD do wglądu jest bezpłatne, natomiast przekazanie egzemplarza IRiESD zainteresowanym podmiotom odbywa się po kosztach jej powielenia. W zależności od potrzeb FŁT-KRAŚNIK przeprowadza aktualizację IRiESD. W szczególności aktualizacja jest dokonywana przy zmianie wymogów prawa, zmiany Instrukcji Ruchu i Eksploatacji Sieci Przesyłowej oraz zmiany Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej OSDP. IRiESD, jak również wszelkie zmiany IRiESD podlegają zatwierdzeniu, w dro- Podpisy osób zatwierdzających

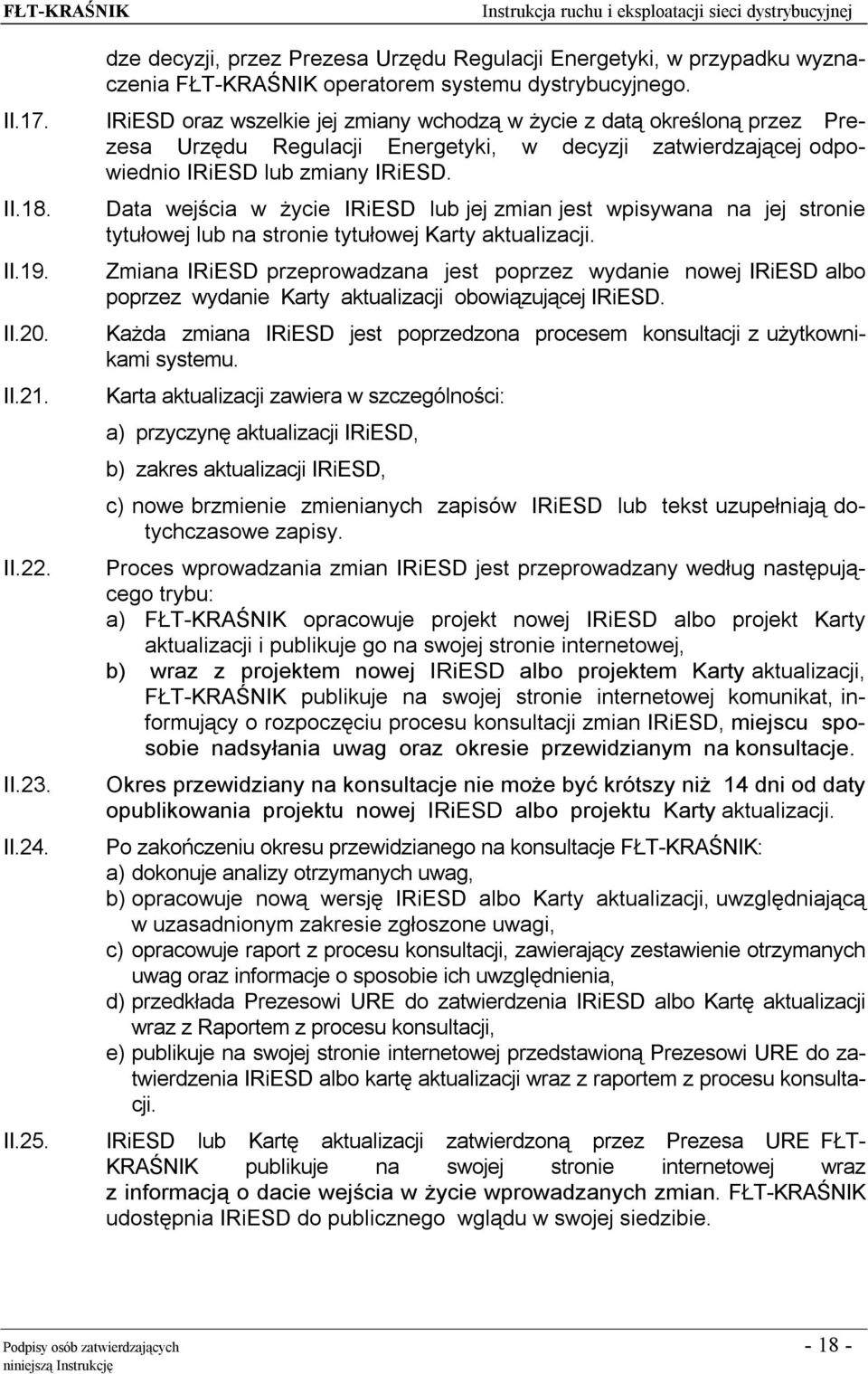

18 II.17. II.18. II.19. II.20. II.21. II.22. II.23. II.24. dze decyzji, przez Prezesa Urzędu Regulacji Energetyki, w przypadku wyznaczenia FŁT-KRAŚNIK operatorem systemu dystrybucyjnego. IRiESD oraz wszelkie jej zmiany wchodzą w życie z datą określoną przez Prezesa Urzędu Regulacji Energetyki, w decyzji zatwierdzającej odpowiednio IRiESD lub zmiany IRiESD. Data wejścia w życie IRiESD lub jej zmian jest wpisywana na jej stronie tytułowej lub na stronie tytułowej Karty aktualizacji. Zmiana IRiESD przeprowadzana jest poprzez wydanie nowej IRiESD albo poprzez wydanie Karty aktualizacji obowiązującej IRiESD. Każda zmiana IRiESD jest poprzedzona procesem konsultacji z użytkownikami systemu. Karta aktualizacji zawiera w szczególności: a) przyczynę aktualizacji IRiESD, b) zakres aktualizacji IRiESD, c) nowe brzmienie zmienianych zapisów IRiESD lub tekst uzupełniają dotychczasowe zapisy. Proces wprowadzania zmian IRiESD jest przeprowadzany według następującego trybu: a) FŁT-KRAŚNIK opracowuje projekt nowej IRiESD albo projekt Karty aktualizacji i publikuje go na swojej stronie internetowej, b) wraz z projektem nowej IRiESD albo projektem Karty aktualizacji, FŁT-KRAŚNIK publikuje na swojej stronie internetowej komunikat, informujący o rozpoczęciu procesu konsultacji zmian IRiESD, miejscu sposobie nadsyłania uwag oraz okresie przewidzianym na konsultacje. Okres przewidziany na konsultacje nie może być krótszy niż 14 dni od daty opublikowania projektu nowej IRiESD albo projektu Karty aktualizacji. Po zakończeniu okresu przewidzianego na konsultacje FŁT-KRAŚNIK: a) dokonuje analizy otrzymanych uwag, b) opracowuje nową wersję IRiESD albo Karty aktualizacji, uwzględniającą w uzasadnionym zakresie zgłoszone uwagi, c) opracowuje raport z procesu konsultacji, zawierający zestawienie otrzymanych uwag oraz informacje o sposobie ich uwzględnienia, d) przedkłada Prezesowi URE do zatwierdzenia IRiESD albo Kartę aktualizacji wraz z Raportem z procesu konsultacji, e) publikuje na swojej stronie internetowej przedstawioną Prezesowi URE do zatwierdzenia IRiESD albo kartę aktualizacji wraz z raportem z procesu konsultacji. II.25. IRiESD lub Kartę aktualizacji zatwierdzoną przez Prezesa URE FŁT- KRAŚNIK publikuje na swojej stronie internetowej wraz z informacją o dacie wejścia w życie wprowadzanych zmian. FŁT-KRAŚNIK udostępnia IRiESD do publicznego wglądu w swojej siedzibie. Podpisy osób zatwierdzających

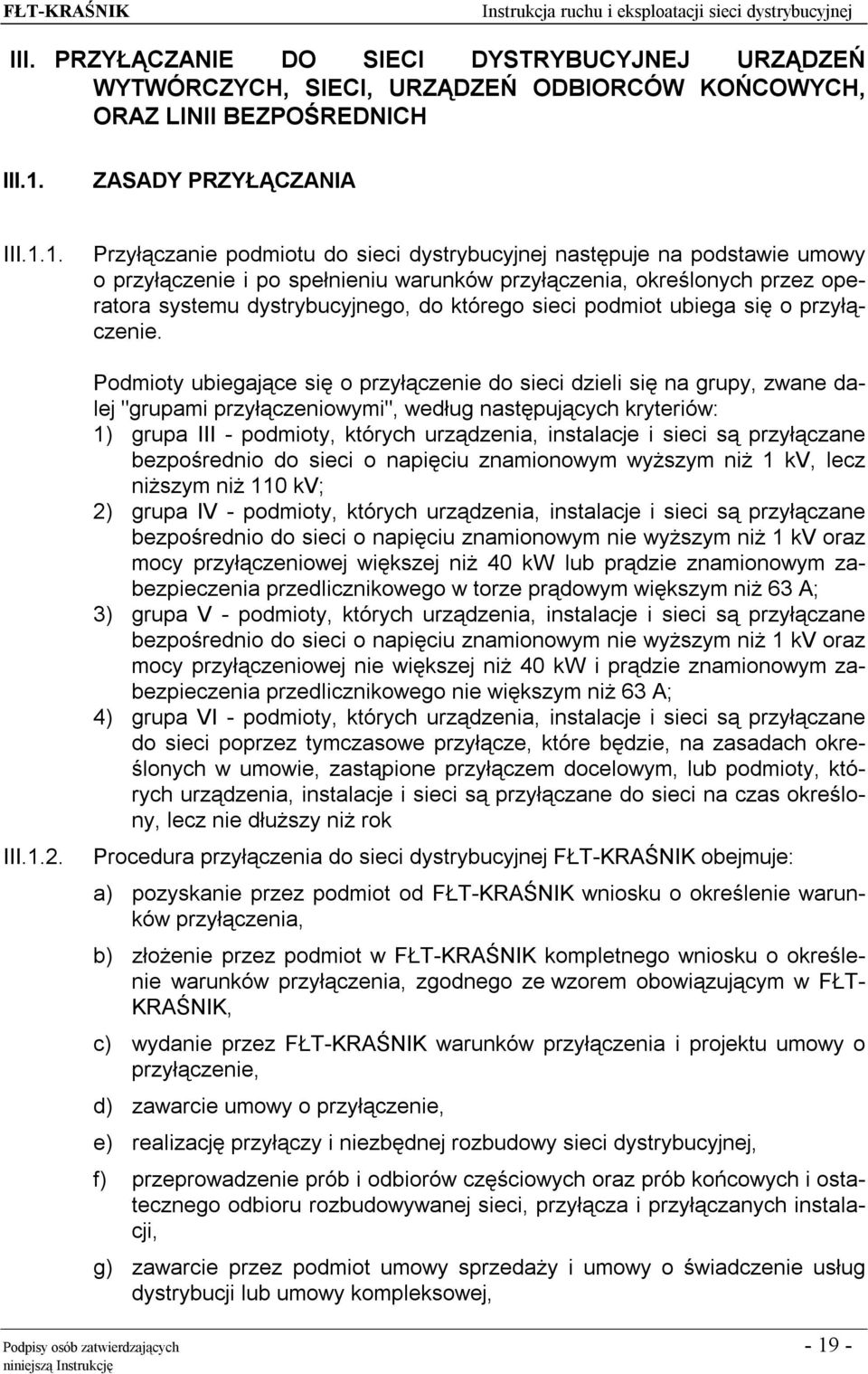

19 III. PRZYŁĄCZANIE DO SIECI DYSTRYBUCYJNEJ URZĄDZEŃ WYTWÓRCZYCH, SIECI, URZĄDZEŃ ODBIORCÓW KOŃCOWYCH, ORAZ LINII BEZPOŚREDNICH III.1. ZASADY PRZYŁĄCZANIA III.1.1. III.1.2. Przyłączanie podmiotu do sieci dystrybucyjnej następuje na podstawie umowy o przyłączenie i po spełnieniu warunków przyłączenia, określonych przez operatora systemu dystrybucyjnego, do którego sieci podmiot ubiega się o przyłączenie. Podmioty ubiegające się o przyłączenie do sieci dzieli się na grupy, zwane dalej "grupami przyłączeniowymi", według następujących kryteriów: 1) grupa III - podmioty, których urządzenia, instalacje i sieci są przyłączane bezpośrednio do sieci o napięciu znamionowym wyższym niż 1 kv, lecz niższym niż 110 kv; 2) grupa IV - podmioty, których urządzenia, instalacje i sieci są przyłączane bezpośrednio do sieci o napięciu znamionowym nie wyższym niż 1 kv oraz mocy przyłączeniowej większej niż 40 kw lub prądzie znamionowym zabezpieczenia przedlicznikowego w torze prądowym większym niż 63 A; 3) grupa V - podmioty, których urządzenia, instalacje i sieci są przyłączane bezpośrednio do sieci o napięciu znamionowym nie wyższym niż 1 kv oraz mocy przyłączeniowej nie większej niż 40 kw i prądzie znamionowym zabezpieczenia przedlicznikowego nie większym niż 63 A; 4) grupa VI - podmioty, których urządzenia, instalacje i sieci są przyłączane do sieci poprzez tymczasowe przyłącze, które będzie, na zasadach określonych w umowie, zastąpione przyłączem docelowym, lub podmioty, których urządzenia, instalacje i sieci są przyłączane do sieci na czas określony, lecz nie dłuższy niż rok Procedura przyłączenia do sieci dystrybucyjnej FŁT-KRAŚNIK obejmuje: a) pozyskanie przez podmiot od FŁT-KRAŚNIK wniosku o określenie warunków przyłączenia, b) złożenie przez podmiot w FŁT-KRAŚNIK kompletnego wniosku o określenie warunków przyłączenia, zgodnego ze wzorem obowiązującym w FŁT- KRAŚNIK, c) wydanie przez FŁT-KRAŚNIK warunków przyłączenia i projektu umowy o przyłączenie, d) zawarcie umowy o przyłączenie, e) realizację przyłączy i niezbędnej rozbudowy sieci dystrybucyjnej, f) przeprowadzenie prób i odbiorów częściowych oraz prób końcowych i ostatecznego odbioru rozbudowywanej sieci, przyłącza i przyłączanych instalacji, g) zawarcie przez podmiot umowy sprzedaży i umowy o świadczenie usług dystrybucji lub umowy kompleksowej, Podpisy osób zatwierdzających

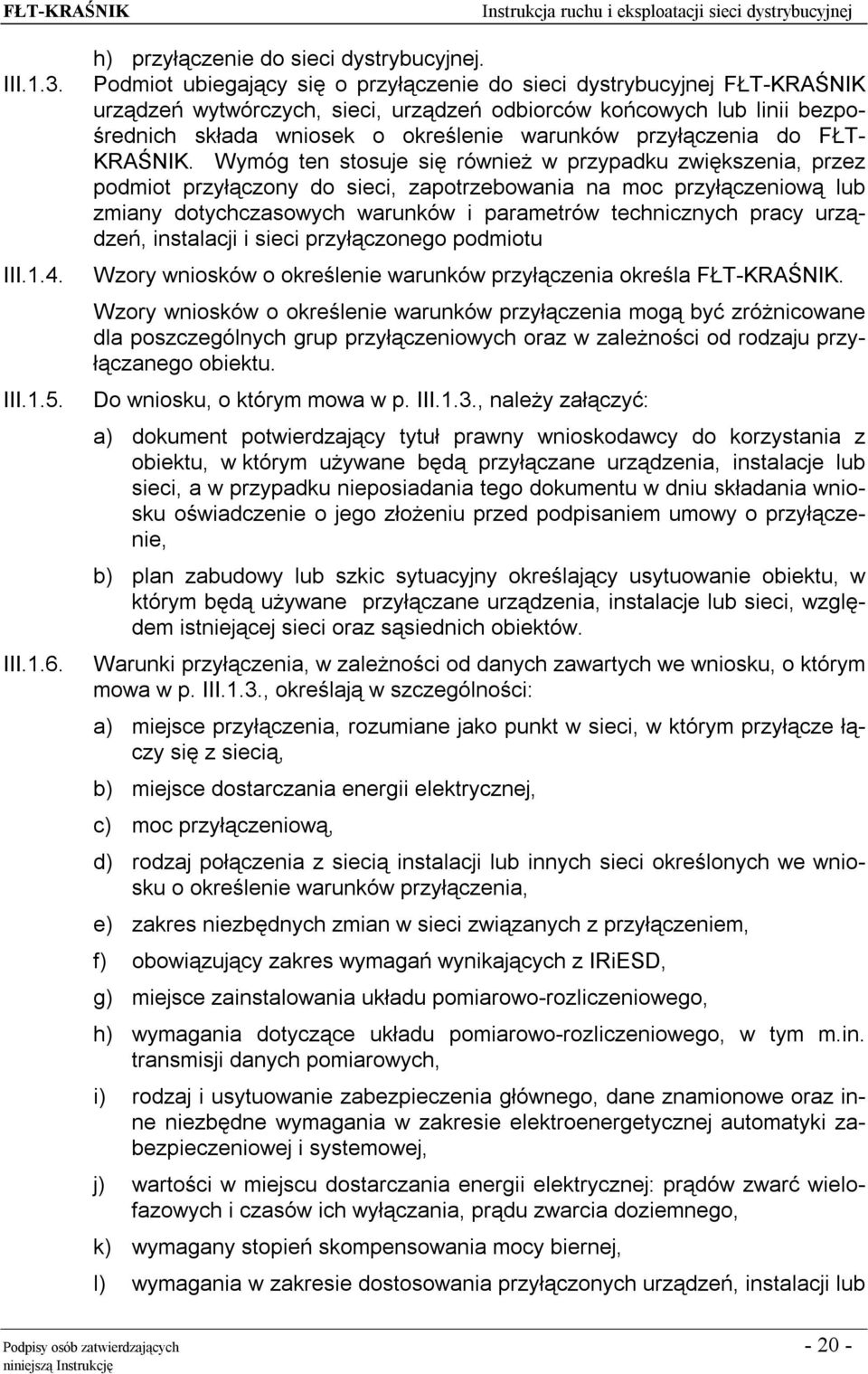

20 III.1.3. III.1.4. III.1.5. III.1.6. h) przyłączenie do sieci dystrybucyjnej. Podmiot ubiegający się o przyłączenie do sieci dystrybucyjnej FŁT-KRAŚNIK urządzeń wytwórczych, sieci, urządzeń odbiorców końcowych lub linii bezpośrednich składa wniosek o określenie warunków przyłączenia do FŁT- KRAŚNIK. Wymóg ten stosuje się również w przypadku zwiększenia, przez podmiot przyłączony do sieci, zapotrzebowania na moc przyłączeniową lub zmiany dotychczasowych warunków i parametrów technicznych pracy urządzeń, instalacji i sieci przyłączonego podmiotu Wzory wniosków o określenie warunków przyłączenia określa FŁT-KRAŚNIK. Wzory wniosków o określenie warunków przyłączenia mogą być zróżnicowane dla poszczególnych grup przyłączeniowych oraz w zależności od rodzaju przyłączanego obiektu. Do wniosku, o którym mowa w p. III.1.3., należy załączyć: a) dokument potwierdzający tytuł prawny wnioskodawcy do korzystania z obiektu, w którym używane będą przyłączane urządzenia, instalacje lub sieci, a w przypadku nieposiadania tego dokumentu w dniu składania wniosku oświadczenie o jego złożeniu przed podpisaniem umowy o przyłączenie, b) plan zabudowy lub szkic sytuacyjny określający usytuowanie obiektu, w którym będą używane przyłączane urządzenia, instalacje lub sieci, względem istniejącej sieci oraz sąsiednich obiektów. Warunki przyłączenia, w zależności od danych zawartych we wniosku, o którym mowa w p. III.1.3., określają w szczególności: a) miejsce przyłączenia, rozumiane jako punkt w sieci, w którym przyłącze łączy się z siecią, b) miejsce dostarczania energii elektrycznej, c) moc przyłączeniową, d) rodzaj połączenia z siecią instalacji lub innych sieci określonych we wniosku o określenie warunków przyłączenia, e) zakres niezbędnych zmian w sieci związanych z przyłączeniem, f) obowiązujący zakres wymagań wynikających z IRiESD, g) miejsce zainstalowania układu pomiarowo-rozliczeniowego, h) wymagania dotyczące układu pomiarowo-rozliczeniowego, w tym m.in. transmisji danych pomiarowych, i) rodzaj i usytuowanie zabezpieczenia głównego, dane znamionowe oraz inne niezbędne wymagania w zakresie elektroenergetycznej automatyki zabezpieczeniowej i systemowej, j) wartości w miejscu dostarczania energii elektrycznej: prądów zwarć wielofazowych i czasów ich wyłączania, prądu zwarcia doziemnego, k) wymagany stopień skompensowania mocy biernej, l) wymagania w zakresie dostosowania przyłączonych urządzeń, instalacji lub Podpisy osób zatwierdzających

21 III.1.7. III.1.8. III.1.9. sieci do systemów sterowania dyspozytorskiego, m) wymagania w zakresie zabezpieczenia sieci przed zakłóceniami elektrycznymi, powodowanymi przez instalacje lub sieci wnioskodawcy, n) wymagania w zakresie wyposażenia urządzeń, instalacji lub sieci, niezbędnego do współpracy z siecią, do której urządzenia, instalacje lub sieci są przyłączane, o) ochrony przeciwporażeniowej i przepięciowej przyłączanych urządzeń, sieci lub instalacji, p) możliwości dostarczania energii elektrycznej w warunkach odmiennych od standardowych, q) dane i informacje dotyczące sieci, niezbędne w celu doboru systemu ochrony od porażeń i ochrony przeciwprzepięciowej, w instalacji lub sieci przyłączanego podmiotu, r) ustalone, dla poszczególnych grup przyłączeniowych, dopuszczalne poziomy zaburzeń parametrów technicznych energii elektrycznej nie powodujących pogorszenia parametrów określonych w aktach wykonawczych do ustawy Prawo energetyczne albo ustalonych w umowie sprzedaży energii elektrycznej i/lub umowie dystrybucyjnej. FŁT-KRAŚNIK określa warunki przyłączenia w następujących terminach: a) 30 dni od dnia złożenia kompletnego wniosku przez wnioskodawcę przyłączonego do sieci o napięciu znamionowym nie wyższym niż 1kV, a w przypadku przyłączania źródła od dnia wniesienia zaliczki. b) 150 dni od dnia złożenia kompletnego wniosku przez wnioskodawcę przyłączonego do sieci o napięciu znamionowym wyższym niż 1kV, a w przypadku przyłączania źródła od dnia wniesienia zaliczki. Warunki przyłączenia są ważne dwa lata od dnia ich określenia, chyba że umowa o przyłączenie przedłuża ten okres. Wraz z określonymi przez FŁT-KRAŚNIK warunkami przyłączenia wnioskodawca otrzymuje projekt umowy o przyłączenie. III W przypadkach, gdy przyłączenie do sieci FŁT-KRAŚNIK na podstawie opracowywanych przez FŁT-KRAŚNIK warunków przyłączenia może wpłynąć na warunki pracy OSDP, FŁT-KRAŚNIK i OSDP dokonują między sobą uzgodnienia w zakresie wzajemnego ponoszenia skutków wynikających z przyłączenia do sieci. III FŁT-KRAŚNIK wydając warunki przyłączenia jest odpowiedzialna za dokonanie uzgodnień pomiędzy operatorami, o których mowa w p. III.1.10 jak również za wykonanie ekspertyzy, o której mowa w art. 7 ust 8e Prawa energetycznego. III Umowa o przyłączenie do sieci dystrybucyjnej określa w szczególności: a) strony zawierające umowę, b) przedmiot umowy wynikający z warunków przyłączenia, c) termin realizacji przyłączenia, Podpisy osób zatwierdzających

22 d) wysokość opłaty za przyłączenie oraz sposób jej regulowania, e) zakres oraz sposób wymiany danych i informacji w trakcie realizacji warunków przyłączenia oraz tryb przyłączania do sieci, f) sposób koordynacji prac wykonywanych przez strony oraz kontroli dotrzymywania wymagań określonych w warunkach przyłączenia, g) terminy przeprowadzania prób i odbiorów częściowych oraz prób końcowych i ostatecznego odbioru przyłącza i przyłączanych instalacji, h) miejsce rozgraniczenia własności sieci i instalacji pomiędzy FŁT-KRAŚNIK a przyłączanym podmiotem, i) planowane ilości energii elektrycznej pobieranej albo dostarczanej oraz przewidywany termin zawarcia umowy sprzedaży energii elektrycznej i/lub umowy dystrybucyjnej, j) warunki udostępniania, przez przyłączany podmiot, nieruchomości w celu budowy lub rozbudowy sieci niezbędnej dla realizacji przyłączenia, k) moc przyłączeniową, l) termin ważności umowy oraz postanowienia dotyczące zmiany warunków umowy i jej wypowiedzenia, m) odpowiedzialność stron za niedotrzymanie warunków umowy, w tym za opóźnienie terminu realizacji prac. III Umowa o przyłączenie stanowi podstawę do rozpoczęcia realizacji prac projektowych i budowlano-montażowych na zasadach określonych w tej umowie. III Określone w umowie o przyłączenie próby i odbiory częściowe oraz próby końcowe i ostateczny odbiór przyłącza i przyłączonych instalacji lub sieci są przeprowadzane przy udziale upoważnionych przedstawicieli stron, które zawarły tę umowę, oraz przedsiębiorstwa zajmującego się przesyłem i dystrybucją, z którym uzgodniono warunki przyłączenia. III Wyniki prób i odbiorów, o których mowa w p. III.1.14., są potwierdzane przez strony, które zawarły umowę o przyłączenie, w protokołach przeprowadzenia tych prób i odbiorów. Wzory protokołów ustala FŁT-KRAŚNIK. III FŁT-KRAŚNIK ma prawo do kontroli spełniania, przez przyłączane oraz przyłączone do sieci dystrybucyjnej urządzenia, instalacje i sieci, wymagań określonych w warunkach przyłączenia, zawartych umowach oraz do kontroli układów pomiarowych. III Szczegółowe zasady przeprowadzania kontroli, o których mowa w p. III.1.16., reguluje ustawa Prawo energetyczne oraz rozporządzenia wykonawcze. III Szczegółowe warunki techniczne, jakie powinny spełniać przyłączane do sieci dystrybucyjnej urządzenia, instalacje, sieci i jednostki wytwórcze, określają rozdziały III.2., i III.4. III Podmioty ubiegające się o przyłączenie do sieci dystrybucyjnej urządzeń, instalacji i sieci są zobowiązane do projektowania obiektów, urządzeń, instalacji i sieci zgodnie z powszechnie obowiązującymi przepisami oraz w oparciu o otrzymane warunki przyłączenia. Podpisy osób zatwierdzających

23 III W celu umożliwienia wykonania analiz stanu i rozwoju sieci dystrybucyjnej, wskazane przez FŁT-KRAŚNIK podmioty ubiegające się o przyłączenie oraz przyłączone do sieci dystrybucyjnej przekazują do FŁT-KRAŚNIK dane określone w rozdziale III.5. Dane od podmiotów przyłączonych do sieci dystrybucyjnej są uaktualniane na wniosek FŁT-KRAŚNIK. III.2. ZASADY WZAJEMNEGO PRZYŁĄCZANIA SIECI DYSTRYBUCYJNEJ RÓŻNYCH PRZEDSIĘBIORSTW SIECIOWYCH Zasady wzajemnego przyłączania sieci dystrybucyjnej różnych przedsiębiorstw sieciowych są analogiczne jak w przypadku zasad zawartych w pkt. III.1. III.3. ZASADY ODŁĄCZANIA ORAZ WSTRZYMYWANIA I WZNOWIENIA DOSTARCZANIA ENERGII ELEKTRYCZNEJ III.3.1. Zasady odłączania III Zasady odłączania podmiotów od sieci dystrybucyjnej, określone w niniejszym rozdziale, obowiązują FŁT-KRAŚNIK oraz podmioty odłączane, jeżeli umowa o świadczenie usług dystrybucji lub umowa kompleksowa nie stanowi inaczej. III FŁT-KRAŚNIK odłącza podmioty od sieci dystrybucyjnej: a) w przypadku złożenia przez podmiot wniosku o odłączenie od sieci dystrybucyjnej, b) w przypadku rozwiązania lub wygaśnięcia umowy sprzedaży energii elektrycznej i/lub umowy dystrybucyjnej. III Wniosek o odłączenie od sieci dystrybucyjnej składany przez podmiot zawiera w szczególności: a) miejsca przyłączenia urządzeń, instalacji lub sieci, których dotyczy odłączenie, b) przyczynę odłączenia, c) proponowany termin odłączenia. III FŁT-KRAŚNIK ustala termin odłączenia podmiotu od sieci dystrybucyjnej uwzględniający techniczne możliwości realizacji procesu odłączenia podmiotu. Odłączany podmiot jest zawiadamiany przez FŁT-KRAŚNIK o dacie odłączenia, w terminie nie krótszym niż 14 dni od daty planowanego odłączenia. W ww. zawiadomieniu FŁT-KRAŚNIK informuje podmiot o warunkach ponownego przyłączenia do sieci, o którym mowa w p. III III FŁT-KRAŚNIK dokonuje zmian w układzie sieci dystrybucyjnej umożliwiających odłączenie podmiotu od sieci. Podmiot odłączany od sieci dystrybucyjnej uzgadnia z FŁT-KRAŚNIK tryb, terminy oraz warunki niezbędnej przebudowy lub likwidacji majątku sieciowego będącego własnością podmiotu, wynikające z odłączenia od sieci dystrybucyjnej. III W niezbędnych przypadkach FŁT-KRAŚNIK zapewnia sporządzenie i zatwierdza zgłoszenie obiektu elektroenergetycznego do odłączenia od sieci dystrybucyjnej, określające w szczególności: Podpisy osób zatwierdzających

24 a) miejsce przyłączenia urządzeń, instalacji lub sieci podmiotu, których dotyczy odłączenie, b) termin odłączenia, c) dane osoby odpowiedzialnej ze strony FŁT-KRAŚNIK za prawidłowe odłączenie podmiotu, d) sposób odłączenia urządzeń, instalacji lub sieci podmiotu, obejmujący: zakres prac niezbędnych do wykonania przed odłączeniem podmiotu, położenie łączników niezbędnych do wykonania planowanego odłączenia podmiotu oraz harmonogram czynności łączeniowych w poszczególnych stacjach elektroenergetycznych, e) aktualny schemat sieci dystrybucyjnej obejmujący stacje elektroenergetyczne oraz linie w otoczeniu urządzeń, instalacji i sieci odłączanego podmiotu. III Ponowne przyłączenie podmiotu do sieci dystrybucyjnej odbywa się na zasadach określonych w punkcie III.1. III.3.2.Zasady wstrzymywania oraz wznowienia dostarczania energii elektrycznej. III FŁT-KRAŚNIK wstrzymuje dostarczanie energii elektrycznej podmiotom przyłączonym do sieci dystrybucyjnej, bez wniosku podmiotu, o ile w wyniku przeprowadzenia kontroli, o której mowa w p. III.1.16., FŁT-KRAŚNIK stwierdzi, że: a) instalacja znajdująca się u odbiorcy stwarza bezpośrednie zagrożenie dla życia, zdrowia albo środowiska, b) nastąpił nielegalny pobór energii elektrycznej lub też w przypadku nieuzasadnionej odmowy odbiorcy na zainstalowanie przedpłatowego układu pomiarowo-rozliczeniowego w przypadkach określonych w ustawie Prawo energetyczne. III FŁT-KRAŚNIK może wstrzymać dostarczanie energii elektrycznej w przypadku, gdy odbiorca zwleka z zapłatą za pobraną energię elektryczną albo świadczone usługi co najmniej miesiąc po upływie terminu płatności, pomimo uprzedniego powiadomienia na piśmie o zamiarze wypowiedzenia umowy i wyznaczenia dodatkowego, dwutygodniowego terminu do zapłaty zaległych i bieżących należności. III FŁT-KRAŚNIK bezzwłocznie wznawia dostarczanie energii elektrycznej wstrzymanej z powodów, o których mowa w p. III oraz p. III , jeżeli ustaną przyczyny uzasadniające wstrzymanie jej dostarczania. III Ponowne wznowienie dostarczania energii elektrycznej do podmiotu, u którego w wyniku przeprowadzonej kontroli stwierdzono przypadki opisane w p. III b), może być uzależnione od realizacji zaleceń pokontrolnych. III.4. III.4.1 WYMAGANIA TECHNICZNE DLA URZĄDZEŃ ODBIORCÓW KOŃCOWYCH Wymagania ogólne Podpisy osób zatwierdzających

25 III Przyłączane do sieci dystrybucyjnych urządzenia, instalacje i sieci podmiotów ubiegających się o przyłączenie, muszą spełniać wymagania techniczne i eksploatacyjne zapewniające: 1) bezpieczeństwo funkcjonowania systemu elektroenergetycznego, 2) zabezpieczenie systemu elektroenergetycznego przed uszkodzeniami spowodowanymi niewłaściwą pracą przyłączonych urządzeń, instalacji i sieci, 3) zabezpieczenie przyłączonych urządzeń, instalacji i sieci przed uszkodzeniami w przypadku awarii lub wprowadzenia ograniczeń w poborze lub dostarczaniu energii, 4) dotrzymanie w miejscu przyłączenia urządzeń, instalacji i sieci parametrów jakościowych energii, 5) spełnianie wymagań w zakresie ochrony środowiska, określonych w odrębnych przepisach, 6) możliwość dokonywania pomiarów wielkości i parametrów niezbędnych do prowadzenia ruchu sieci oraz rozliczeń. III Urządzenia, instalacje i sieci, o których mowa w p. III , muszą spełniać także wymagania określone w odrębnych przepisach, w szczególności przepisach: prawa budowlanego, o ochronie przeciwporażeniowej, o ochronie przeciwprzepięciowej, o ochronie przeciwpożarowej, o systemie oceny zgodności oraz w przepisach dotyczących technologii wytwarzania energii. III Urządzenia, instalacje i sieci podmiotów ubiegających się o przyłączenie oraz podmiotów przyłączonych do sieci dystrybucyjnej FŁT-KRAŚNIK nie mogą wprowadzać do sieci zaburzeń parametrów technicznych energii elektrycznej powyżej dopuszczalnych poziomów określonych w warunkach przyłączenia i/lub p. VIII.2., powodujących pogorszenie parametrów jakościowych energii elektrycznej określonych odpowiednio w rozporządzeniu wydanym na podstawie delegacji zawartej w ustawie Prawo energetyczne lub w umowie o świadczenie usług dystrybucji, lub umowie kompleksowej, lub zawartych w p. VIII. niniejszej IRiESD. III.4.2. Wymagania techniczne dla urządzeń, instalacji i sieci odbiorców III Urządzenia przyłączone do sieci SN i nn muszą być przystosowane do warunków zwarciowych w miejscu ich przyłączenia do sieci dystrybucyjnej. III FŁT-KRAŚNIK określa warunki stosowania elektroenergetycznej automatyki zabezpieczeniowej przez podmioty przyłączone do sieci SN. III.4.3 Wymagania techniczne dla jednostek wytwórczych Mając na uwadze, że FŁT-KRAŚNIK jest przyłączona do sieci dystrybucyjnej OSDP, wymagania techniczne oraz zalecenia dla jednostek wytwórczych wymagają ustaleń z OSDP oraz stosują się zapisy odpowiednio w Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej OSDP. Podpisy osób zatwierdzających

26 III.4. WYZNACZANIE I PRZEKAZYWANIE DANYCH POMIAROWYCH I POMIAROWO-ROZLICZENIOWYCH. III FŁT-KRAŚNIK pełni funkcję Operatora Pomiarów i administruje danymi pomiarowymi w obszarze sieci dystrybucyjnej. III Administrowanie przez FŁT-KRAŚNIK danymi pomiarowymi w obszarze sieci dystrybucyjnej polega na wyznaczaniu ilości dostaw energii, dla potrzeb rozliczeń na Rynku Bilansującym oraz Rynku Detalicznym i obejmuje następujące zadania: a) eksploatacja i rozwój Lokalnego Systemu Pomiarowo-Rozliczeniowego (LSPR), służącego pozyskiwaniu, przetwarzaniu oraz zarządzaniu danymi pomiarowymi, b) akwizycja danych pomiarowych z układów pomiarowo-rozliczeniowych energii elektrycznej zainstalowanych na obszarze działania FŁT-KRAŚNIK, c) wyznaczanie ilości dostaw energii elektrycznej w poszczególnych fizycznych punktach poboru energii z sieci dystrybucyjnej, d) agregacja ilości dostarczanej energii elektrycznej w poszczególnych wirtualnych punktach poboru energii z sieci dystrybucyjnej, e) udostępnianie OSP, POB, sprzedawcom oraz URD danych pomiarowych i pomiarowo-rozliczeniowych, f) rozpatrywanie reklamacji, zgłaszanych przez podmioty wymienione w ppkt. e, dotyczących przyporządkowanych im ilości dostarczanej energii elektrycznej i wprowadzanie niezbędnych korekt w wymagających tego przypadkach. III FŁT-KRAŚNIK pozyskuje dane pomiarowe i wyznacza rzeczywiste ilości dostaw energii elektrycznej poprzez własny Lokalny System Pomiarowo-Rozliczeniowy (LSPR). Pozyskiwane dane pomiarowe URD odbywają się w cyklach zgodnych z okresem rozliczeniowym usług dystrybucji energii elektrycznej będących przedmiotem umów o świadczenie usług dystrybucyjnych zawartych pomiędzy FŁT- KRAŚNIK a URD. Okres rozliczeniowy wynika z przyjętego przez FŁT-KRAŚNIK harmonogramu odczytów wskazań układów pomiarowo-rozliczeniowych. III FŁT-KRAŚNIK wyznacza godzinowe ilości energii rzeczywistej, o której mowa w p. III c) i III d), w podziale na rzeczywistą ilość energii pobraną z sieci i oddaną do sieci dystrybucyjnej z maksymalną możliwą dokładnością wynikającą z własności urządzeń pomiarowych i systemów informatycznych LSPR. III FŁT-KRAŚNIK wyznacza ilości energii rzeczywistej wynikającej z fizycznych dostaw energii elektrycznej w sieci dystrybucyjnej na podstawie: a) uzyskanych danych pomiarowych z fizycznych punktów pomiarowych lub, b) danych szacunkowych, wyznaczonych na podstawie danych historycznych oraz w oparciu o zasady określone w niniejszej Instrukcji, w przypadku awarii układu pomiarowego lub systemu transmisji danych lub, c) danych szacunkowych w przypadku braku układu transmisji danych lub, d) standardowych profili zużycia (o którym mowa w pkt. G), wartości energii rzeczywistej wyznaczonych w sposób określony w ppkt. a) i b) oraz algorytmów agregacji dla tych punktów poboru z sieci dystrybucyjnej, którym został przyporządkowany standardowy profil zużycia. III Do określenia ilości energii elektrycznej wprowadzanej do lub pobranej z sieci wykorzystuje się w pierwszej kolejności podstawowe układy pomiarowo- Podpisy osób zatwierdzających
