1 Opis produktu GEKKO Przenośny defektoskop ultradźwiękowy Phased Array, TOFD oraz techniki konwencjonalnej Podstawowe funkcje uniwersalnego defektoskopu UT GEKKO Techniki- Phased Array Głowice od badań Phased Array składają się z wielu elementów piezoelektrycznych, które można wzbudzać sekwencyjnie lub pojedynczo z opóźnieniem czasowym. Dzięki temu można wiązkę fali ultradźwiękowej przesuwać elektronicznie (scan liniowy) lub elektronicznie pochylać (scan sektorowy). Można wybrać pomiędzy wygenerowaniem fali poprzecznej lub podłużnej. Po odpowiednim ustawieniu kątowym, można wygenerować także falę powierzchniową lub pełzającą.

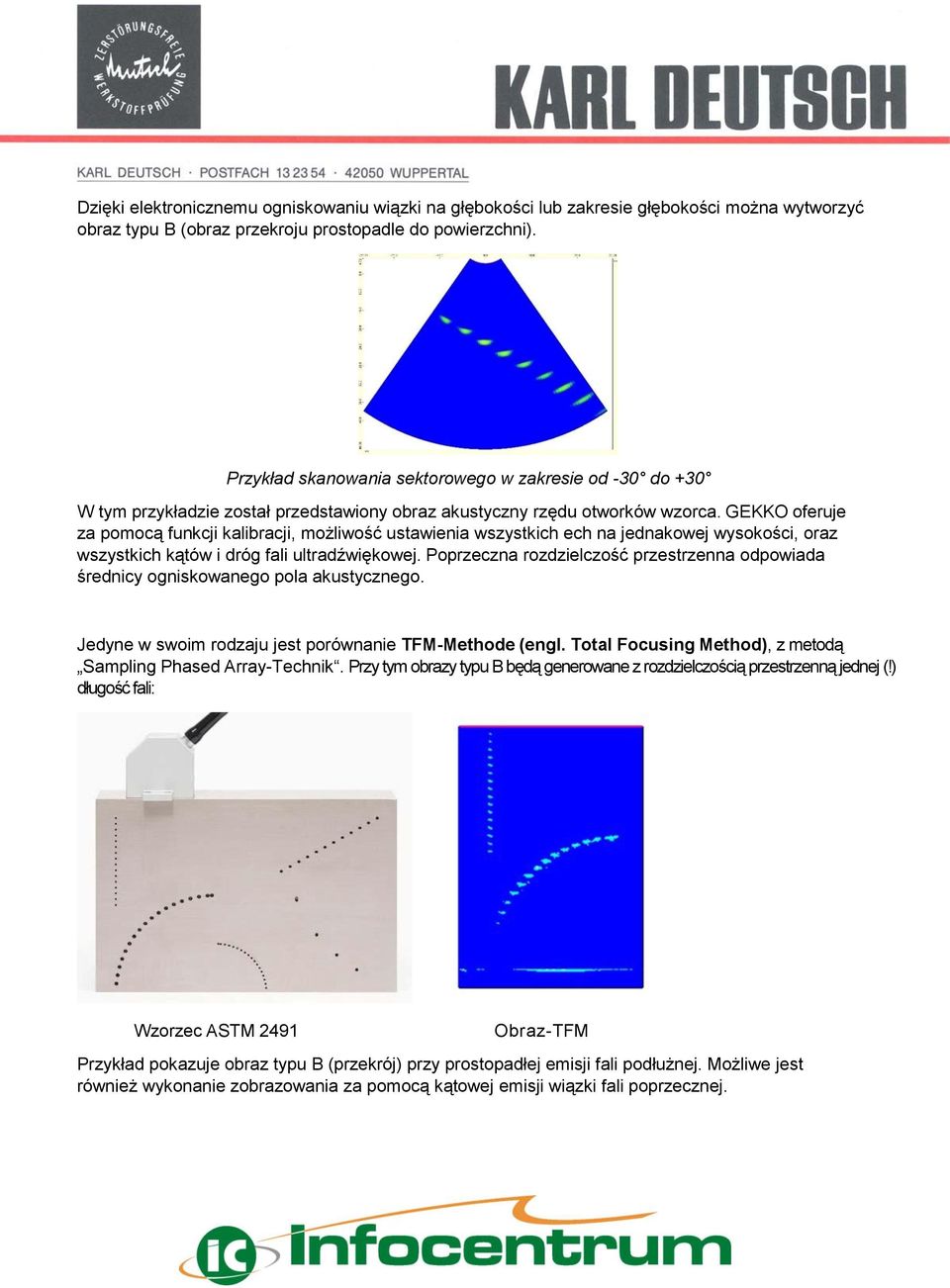

2 Dzięki elektronicznemu ogniskowaniu wiązki na głębokości lub zakresie głębokości można wytworzyć obraz typu B (obraz przekroju prostopadle do powierzchni). Przykład skanowania sektorowego w zakresie od -30 do +30 W tym przykładzie został przedstawiony obraz akustyczny rzędu otworków wzorca. GEKKO oferuje za pomocą funkcji kalibracji, możliwość ustawienia wszystkich ech na jednakowej wysokości, oraz wszystkich kątów i dróg fali ultradźwiękowej. Poprzeczna rozdzielczość przestrzenna odpowiada średnicy ogniskowanego pola akustycznego. Jedyne w swoim rodzaju jest porównanie TFM-Methode (engl. Total Focusing Method), z metodą Sampling Phased Array-Technik. Przy tym obrazy typu B będą generowane z rozdzielczością przestrzenną jednej (!) długość fali: Wzorzec ASTM 2491 Obraz-TFM Przykład pokazuje obraz typu B (przekrój) przy prostopadłej emisji fali podłużnej. Możliwe jest również wykonanie zobrazowania za pomocą kątowej emisji wiązki fali poprzecznej.

3 Wielkość reflektora jest mierzona za pomocą kursora. W poniższym przykładzie został zobrazowany rząd otworków o średnicy Ø 1,5 mm. Wynik pomiaru został prawidłowo wyświetlony jako 1,5 mm (patrz powiększenie ekranu): Kiedy przemieścimy teraz głowicę w sposób mechaniczny, otrzymamy wiele takich obrazów B, przy czym po ich połączeniu otrzymamy obraz typu C (widok z góry): Głowica PA Scan elektroniczny Scan mechaniczny Góra: ustawienie głowicy, blok testowy z wadami testowymi góra prawa: obraz typu C dół prawy: obraz typu A i B

4 Przedstawione tutaj przykłady bazują na promieniowaniu prostopadłym falą podłużną. Do dyspozycji są również takie same funkcje dla poprzecznej fali kątowej. Badanie może się odbywać na zaokrąglonej powierzchni. Jest to wymagane np. podczas badania wzdłużnie spawanych rur. rowek wew. Głowica 16 elementów z klinem dla Sektor-Scan rowek zew. ruch głowicy Obraz A-, B- i C rury spawanej wzdłużnie GEKKO umożliwia też badanie wielo-kanałowe. Oznacza to, że można za pomocą jednego skanu wykonać na przykład badanie spoiny wieloma głowicami i technikami badania jednocześnie. Ręczne badanie można częściowo zmechanizować stosując specjalny wózek z zamocowanymi kilkoma głowicami.

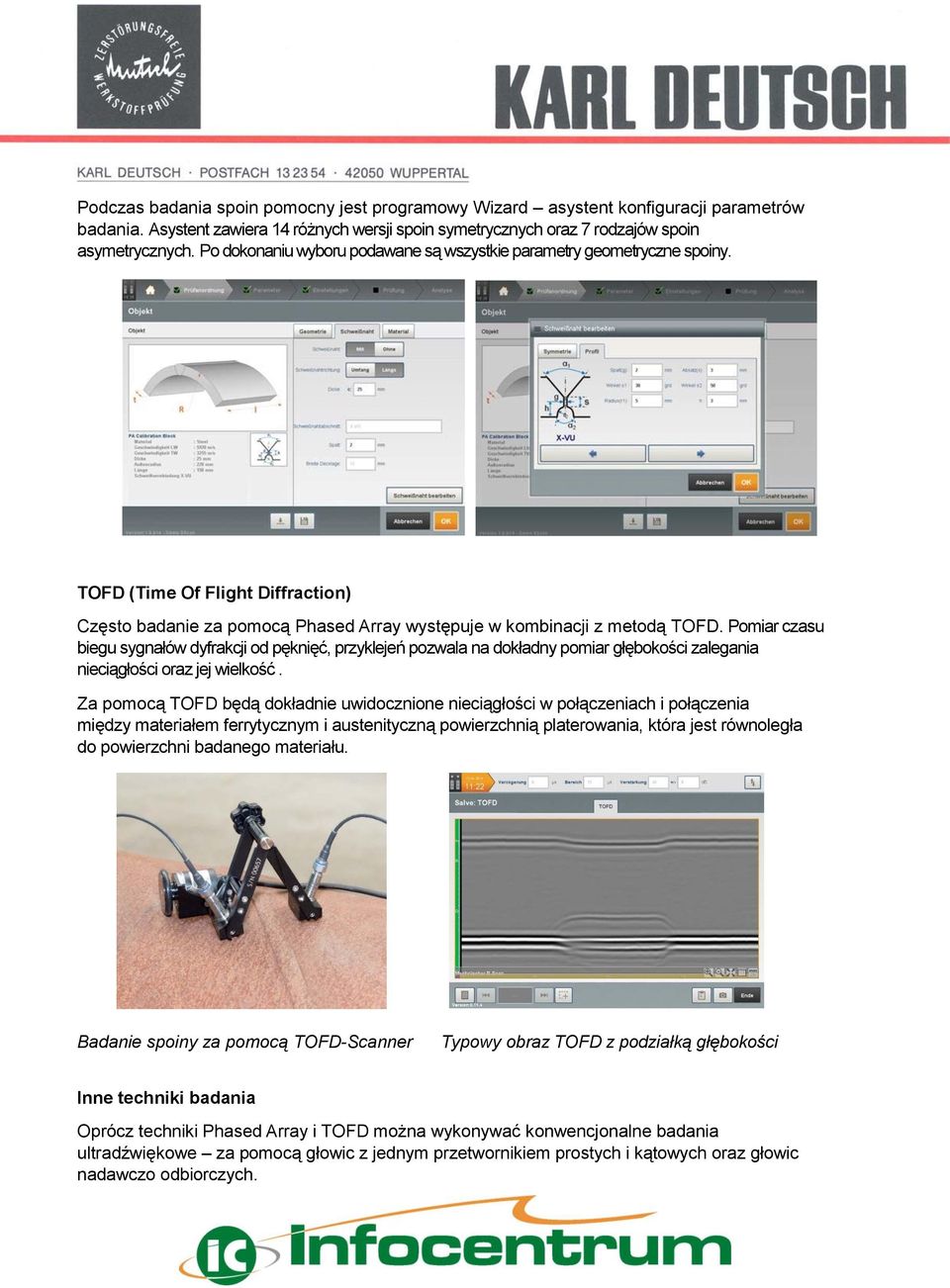

5 Podczas badania spoin pomocny jest programowy Wizard asystent konfiguracji parametrów badania. Asystent zawiera 14 różnych wersji spoin symetrycznych oraz 7 rodzajów spoin asymetrycznych. Po dokonaniu wyboru podawane są wszystkie parametry geometryczne spoiny. TOFD (Time Of Flight Diffraction) Często badanie za pomocą Phased Array występuje w kombinacji z metodą TOFD. Pomiar czasu biegu sygnałów dyfrakcji od pęknięć, przyklejeń pozwala na dokładny pomiar głębokości zalegania nieciągłości oraz jej wielkość. Za pomocą TOFD będą dokładnie uwidocznione nieciągłości w połączeniach i połączenia między materiałem ferrytycznym i austenityczną powierzchnią platerowania, która jest równoległa do powierzchni badanego materiału. Badanie spoiny za pomocą TOFD-Scanner Typowy obraz TOFD z podziałką głębokości Inne techniki badania Oprócz techniki Phased Array i TOFD można wykonywać konwencjonalne badania ultradźwiękowe za pomocą głowic z jednym przetwornikiem prostych i kątowych oraz głowic nadawczo odbiorczych.

6 Dane techniczne Wymiary Waga Zasilanie Czas pracy na baterii Pamięć wewnętrzna 408 mm x 284 mm x 130 mm 7,5 kg (z 2 Bateriami) 2 Li-Ionen-Baterie Minimum 3 h 15 min SSD 128 GB Przyłącza IPEX dla głowic Phased Array, 64 Kanały 4 x Lemo dla głowic tradycyjnych Encoder Bi-Axial Quadratur Ekran Przekątna 26 cm (10,4 ) Jasność 400 cd/m 2 Rozdzielczość 1024 x 768 Touchscreen Nadajnik ultradźwiękowy Nadajnik cyfrowy prostokątny 10 do 100 V dla Phased Array 10 do 200 V dla głowic tradycyjnych Częstotliwość powtarzania 1 do 10 khz Max. ilość Focal Laws 4069 Długość Digitali Częstotliwość próbkowania Punktów 3,1 do 100 MHz Uśrednianie sygnału do 64 Wzmocnienie Impedancja wejściowa Analog 0 do 46 db Digital 40 do +40 db 50 Ω 3 db-szerokość pasma 0,55 do 14,3 MHz dla Phased Array 0,60 do 25 MHz dla głowic tradycyjnych Tłumienie przesłuchu > 50 db
