2 Juniper Networks Sunnyvale w stanie Kalifornia, USA

3 Europejska siedziba w Schiphol koło Amsterdamu

6 Jej pierwszy produkt router M40 był pierwszym routerem, w którym zastosowano technologię przełączania pakietów z wykorzystaniem dedykowanych układów scalonych ASIC. Wydajność przełączania routera wynosiła 40 Mpps, co było wynikiem ok. 100 razy lepszym niż najszybszy dostępny w owym czasie router konkurencji. Produkt ten zapewnił Juniper Networks 30% udział w rynku wysokowydajnych routerów w 2000 roku 25 czerwca 1999 roku Juniper Networks weszła na giełdę JNPR

7 Akwizycje luty 2011 Brilliant Telecommunications grudzień 2010 Altor Networks listopad 2010 Blackwave listopad 2010 Trapeze Networks lipiec 2010 SMobile Systems kwiecień 2010 Ankeena Networks grudzień 2005 Funk Software październik 2005 Acorn Packet Solutions lipiec 2005 Redline Networks lipiec 2005 Peribit Networks kwiecień 2005 Kagoor kwiecień 2004 NetScreen Technologies lipiec 2002 Unisphere Networks, a subsidiary of Siemens maj 2002 Nexsi Systems listopad 2001 Pacific Broadband grudzień 2000 Micromagic listopad 1999 Layer Five

8 Produkty - rutery The J, LN, M, MX, PTX and T series platforms run Junos. J-Series routers are small customer-premises equipment or enterprise routers. LN-Series are compact, rugged edge routers for mobile and military applications M-Series routers are multiservice edge routers. MX-Series routers are Ethernet services routers T-Series routers are large core routers. The current generation is T4000 (260Gbit per slot) PTX-series MPLS switches are carrier-class packet transport systems (480Gbit/slot) While the E, LN, M, MX, T and PTX series are all high speed ASIC based devices capable of terminating multiple broadband optical connections, the J-Seriesforwarding plane is partially software-driven. J-Series also is capable of carrying non-juniper hardware in the form of Avaya IP Telephony module.

9 Produkty - switche Mało.. Późno.. Jednak bardzo dobrze EX QFX

10 Produkty - security

11 Produkty - security nos_security.html?id=qpbhezl7fcu C&redir_esc=y

12 SRX /books/about/juniper _SRX_Series.html?id =CEuXkQEACAAJ&r edir_esc=y

13 JUNOS Enterprise Switching pl/books/about/jun OS_Enterprise_Swit ching.html?id=pwv JUuLvw3oC&redir_ esc=y

14 JUNOS Enterprise Routing l/books/about/junos _Enterprise_Routing.html?id=RG5jAgfN9 TYC&redir_esc=y

15 Certification programs

16 Juniper MX240 Edge Provider 200 Gbps 1 lub 7 Junos

17 Seria MX

18 Filozofia architektury

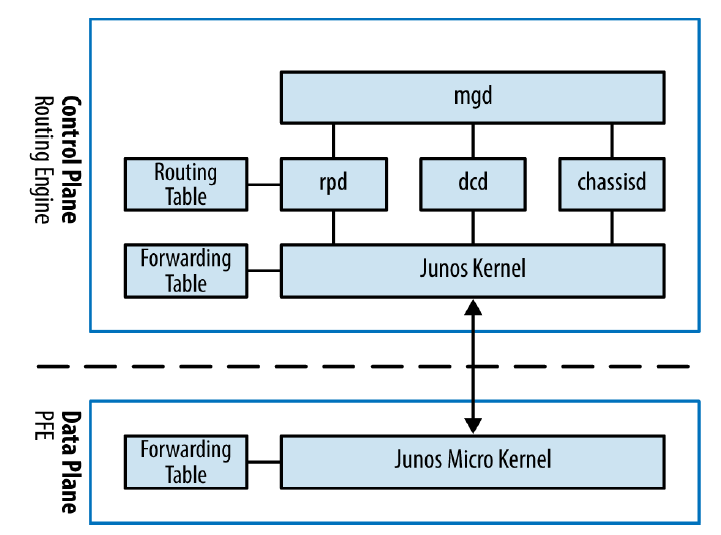

19 Junos software architecture

20 Junos software architecture

22 MX Series 3D Universal Edge Routers scaling, availability, and agility Skalowalność MX5 upgdade licencji aż do MX80 Dostępność redundant routing engines, redundant switching planes, virtual chassis operation, redundant power, and redundant cooling graceful restart, nonstop routing, fast reroute Zwinność, wielofunkcyjność Core, mpls, ethernet agregaror lub distrubution router, multiservice

23 Średnie MX Mid-range MX (MX5, MX20, MX40, and MX80) 10 Gbps wbudowane Modular Interface Cards MIC Ogólnie bardzo fajny

24 MX240 Do 480 Gbps, do 120 portów 1Gbps MX480 Wyższa gęstość portów By using network service virtualization (Layer 2 VPNs [L2VPN], Layer 3 VPNs [L3VPN], and virtual private LAN service [VPLS]), virtual devices (virtual chassis, virtual routers, and switching domains), and virtual link technologies (VLAN, link aggregation, pseudowire, and tunnels), the MX product line can act as any number of networks or devices, each providing a consistent quality of service (QoS) and security while increasing device utilization and lowering overall cost.

25 MX480 MX960 MX2020

26 TRIO DPC dense port concentrators

27 Modular Port Concentrator (MPC)

28 MPC1 architecture

29 show chassis hardware

30 show chassis hardware

31 MPC2 architecture.

32 Konsola > Configure

33 virtualizacja #set logical-systems LR15 #exit >set cli logical-system LR15 #clear cli logical-system

34 Budowanie rutera virtualnego # set logical-systems LR15 interfaces lt- 2/2/0 unit 4001 encapsulation ethernet # commit

35 Budowanie rutera virtualnego set logical-systems LR15 interfaces lt- 2/2/0 unit 4001 peer-unit 4002

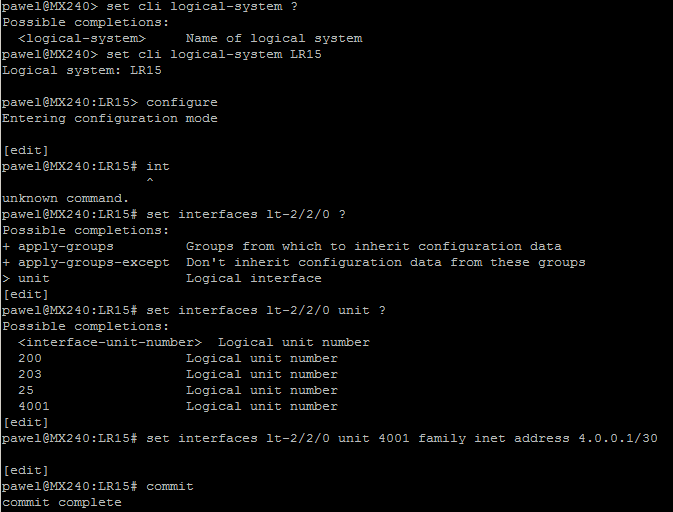

pawel@mx240# set logical-systems LR15 interfaces lt-2/2/0 unit

37 set logical-systems LR15 interfaces lt-2/2/0 unit 200 family inet address /20

40 Interfejsy fxp0 out of band Podłączony do Routing Engine (ALU nie) nontransit interface fxp1 lo0 dsc (discard)

41 Nazwy i numery interfejsów MM-F/P/T (Mediatype-Chassis slot, PIC slot number, port) ip fe ge xe se t1 t3 at br Numeracja interfejsów

42 show interfaces terse

43 Logical unit and channel numbers

44 konfiugracja Parametry fizyczne Clocking Encapsulation MTU Keepalives

45 konfiugracja Parametry logiczne Protocol family > bridge Layer-2 bridging parameters > ccc Circuit cross-connect parameters > inet IPv4 parameters > inet6 IPv6 protocol parameters > iso OSI ISO protocol parameters > mpls MPLS protocol parameters > tcc Translational cross-connect parameters > vpls Virtual private LAN service parameters

46 konfiugracja Parametry logiczne Protocol address

47 Ruting statyczny set routing-options static route /30 next-hop

48 set interfaces lt-2/2/0 unit 25 family inet address /30

49 OSPF

50 OSPF set logical-systems LR9 protocols ospf area interface lo0.9 set logical-systems LR9 protocols ospf area interface lt-2/2/0.22 set logical-systems LR9 protocols ospf area interface lt-2/2/0.35

51 show ospf database

52 show ospf neighbor

53 show ospf route

55 s Laboratorium.
