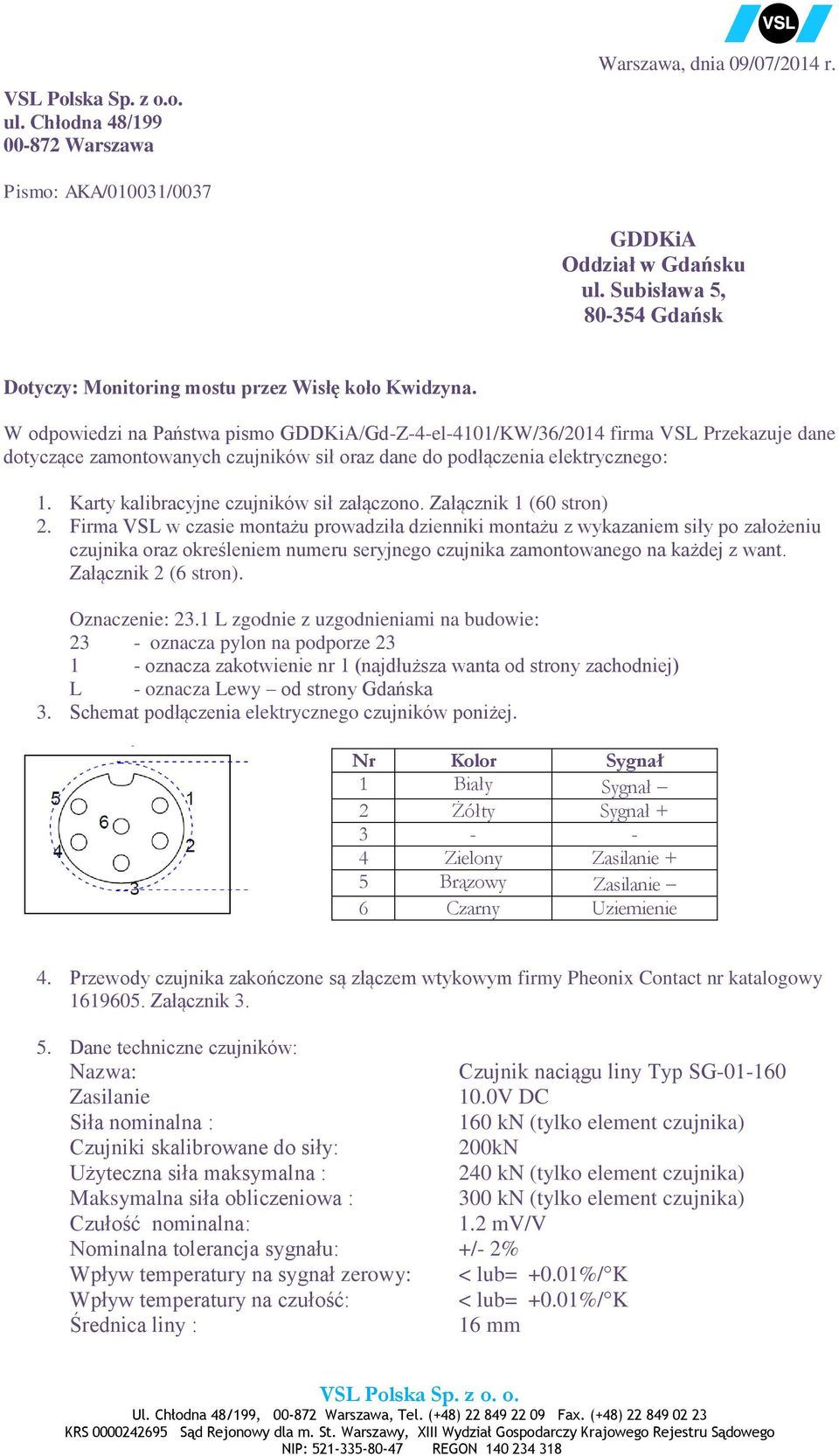

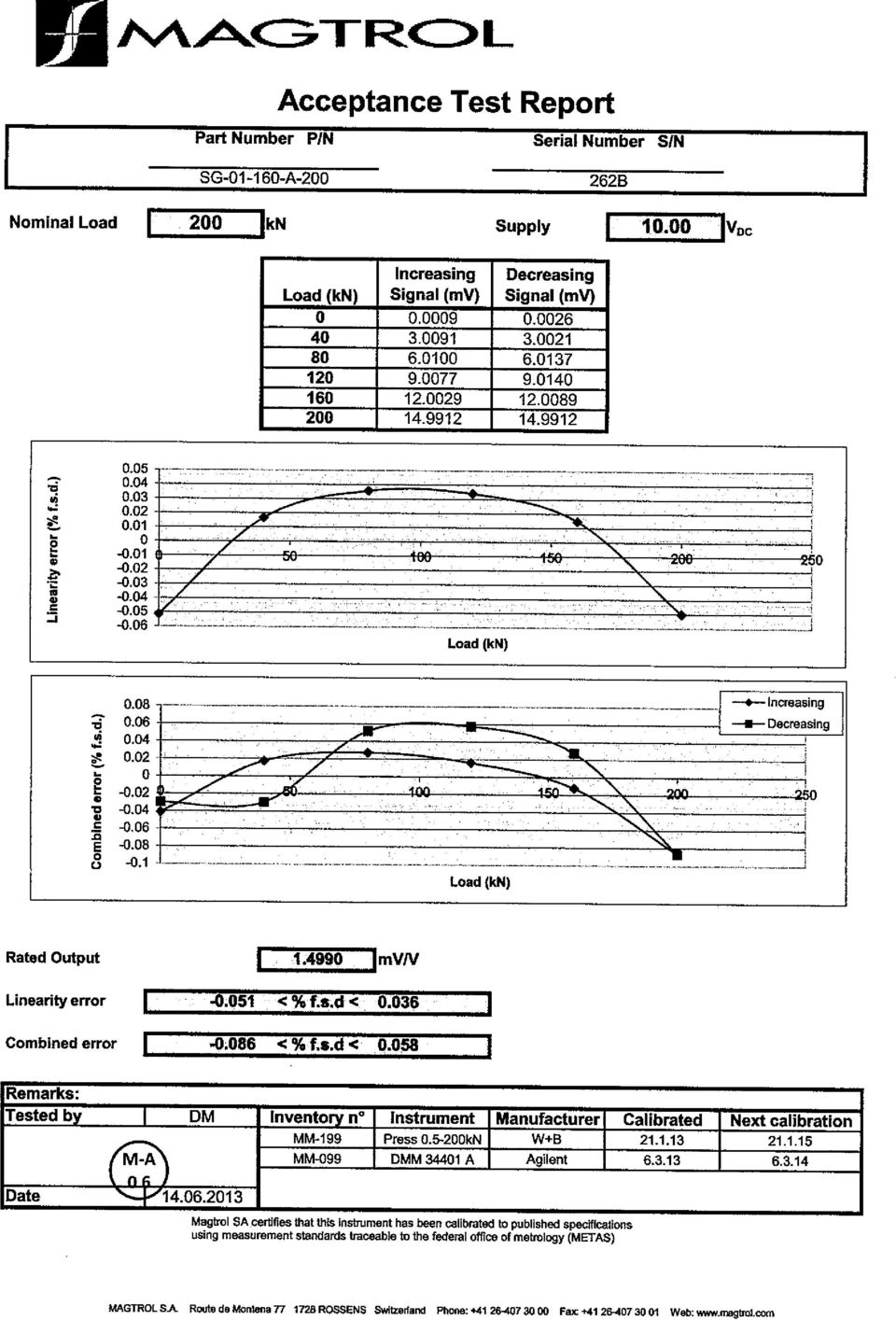

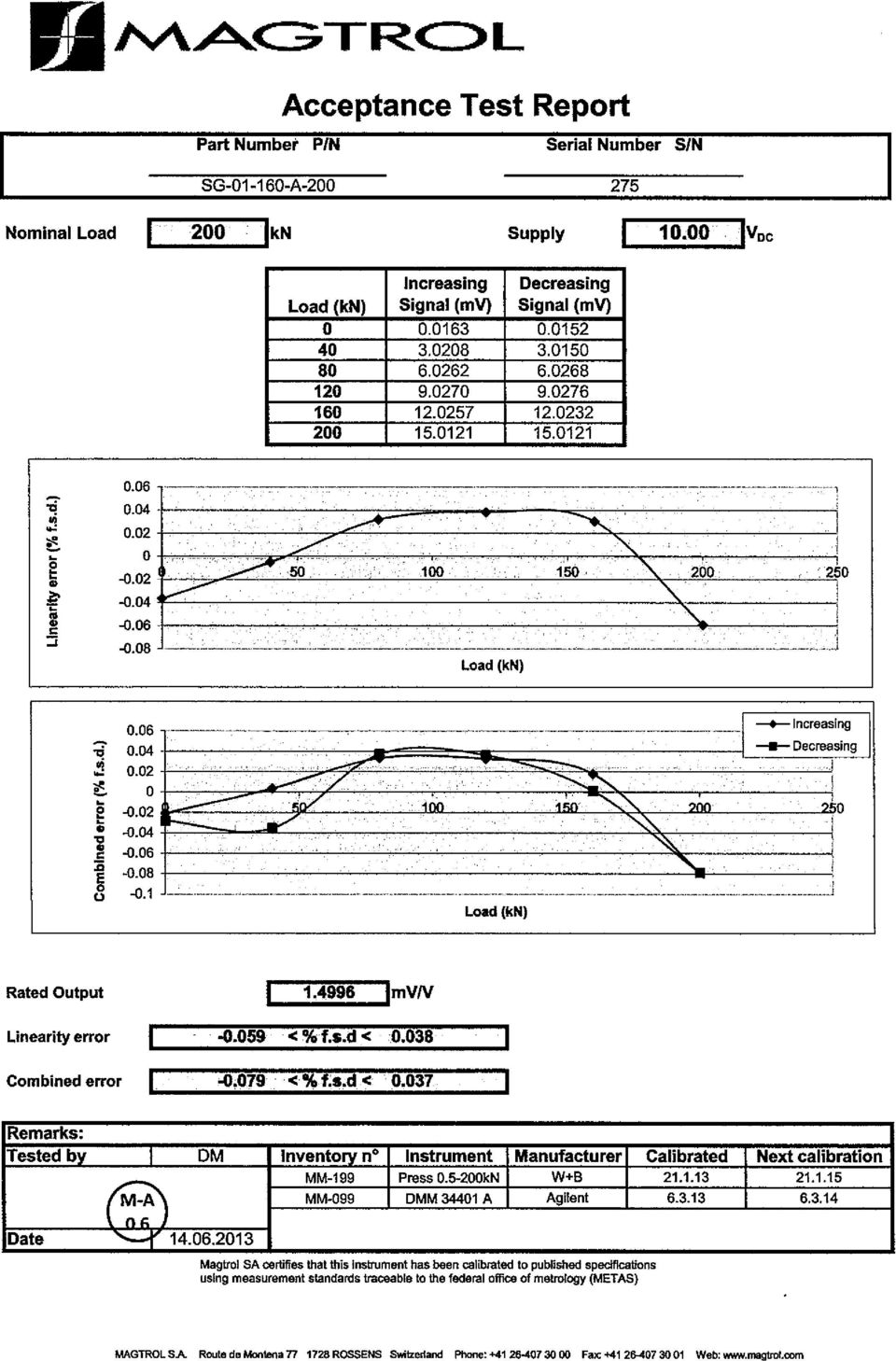

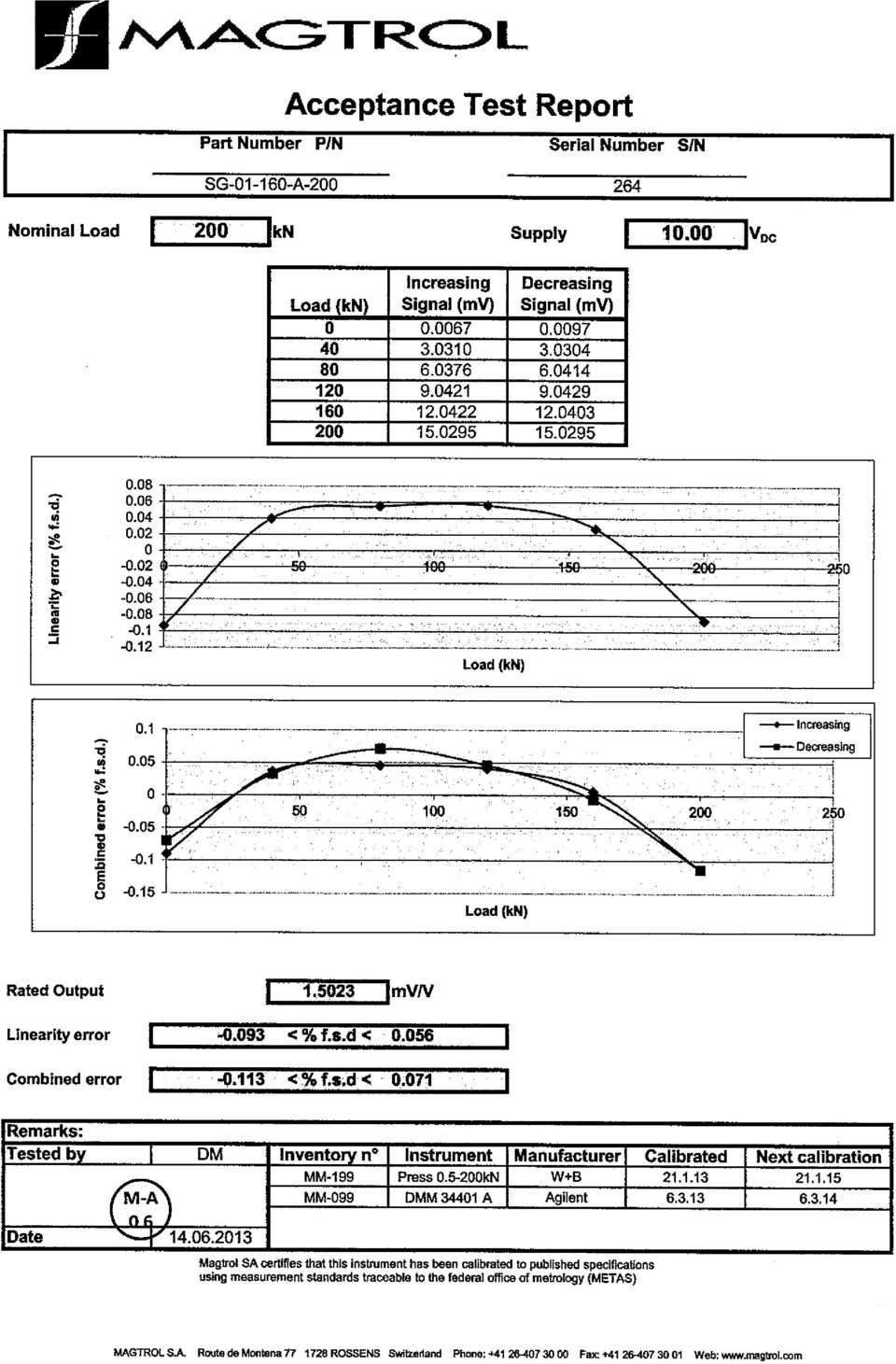

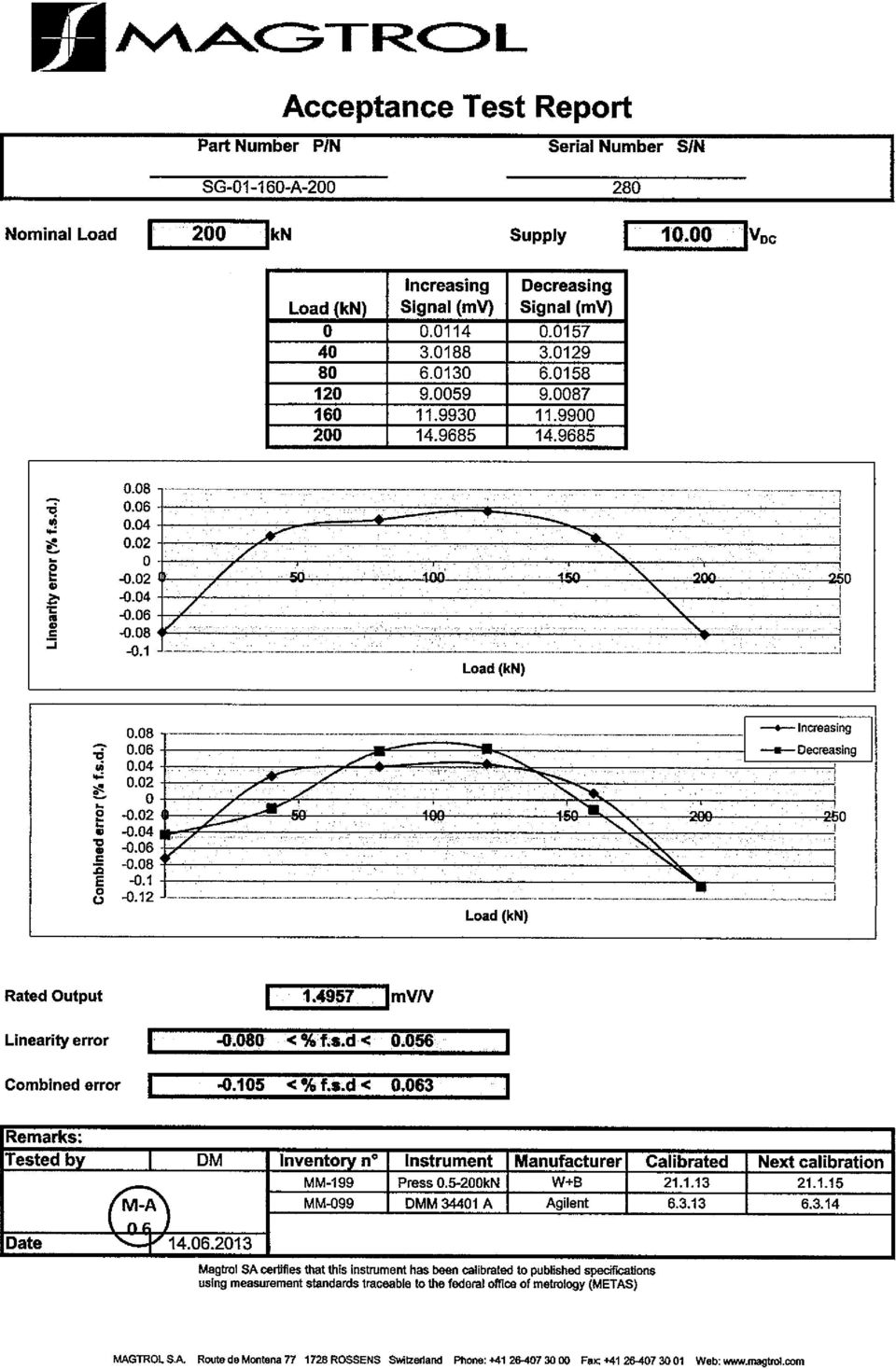

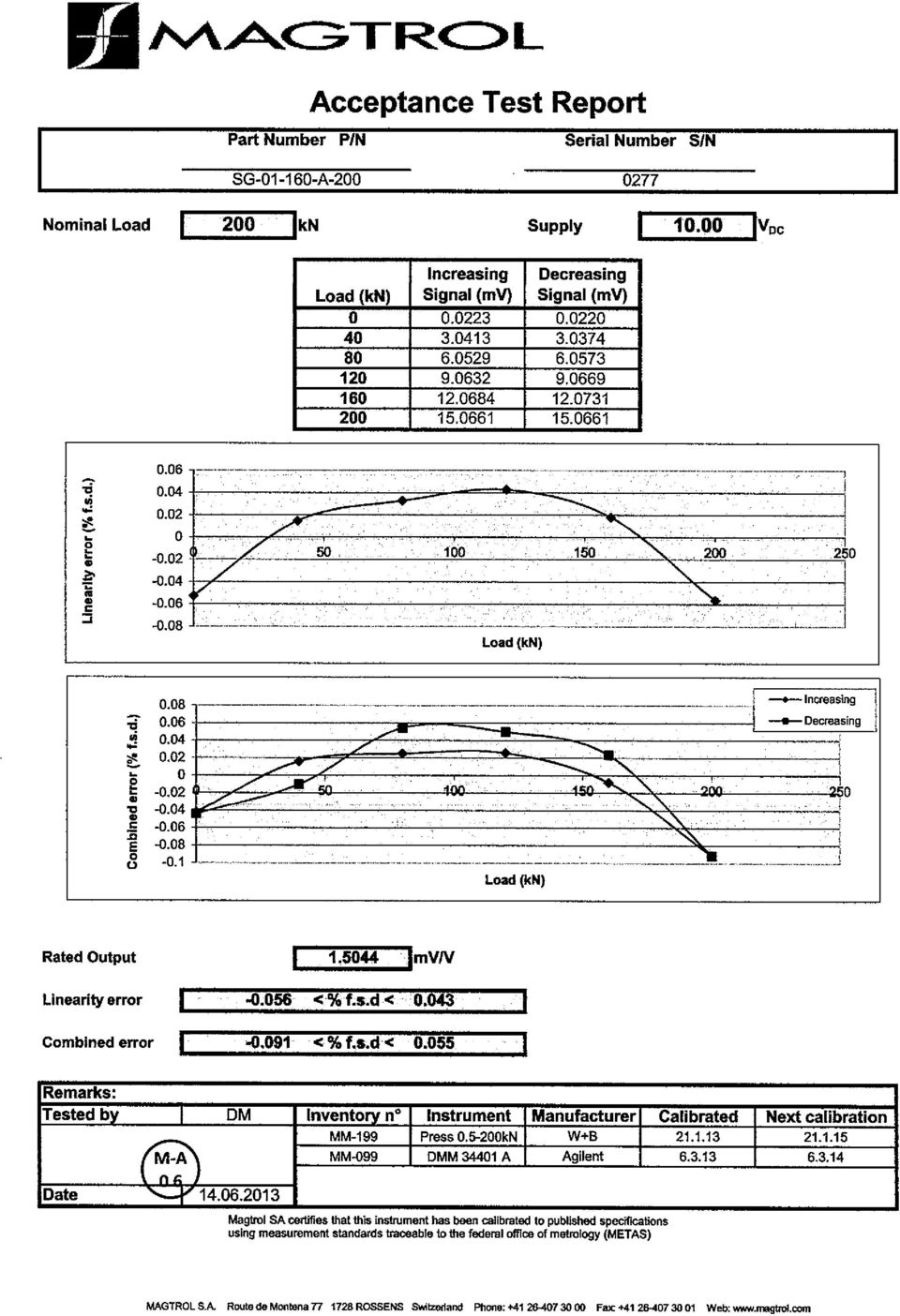

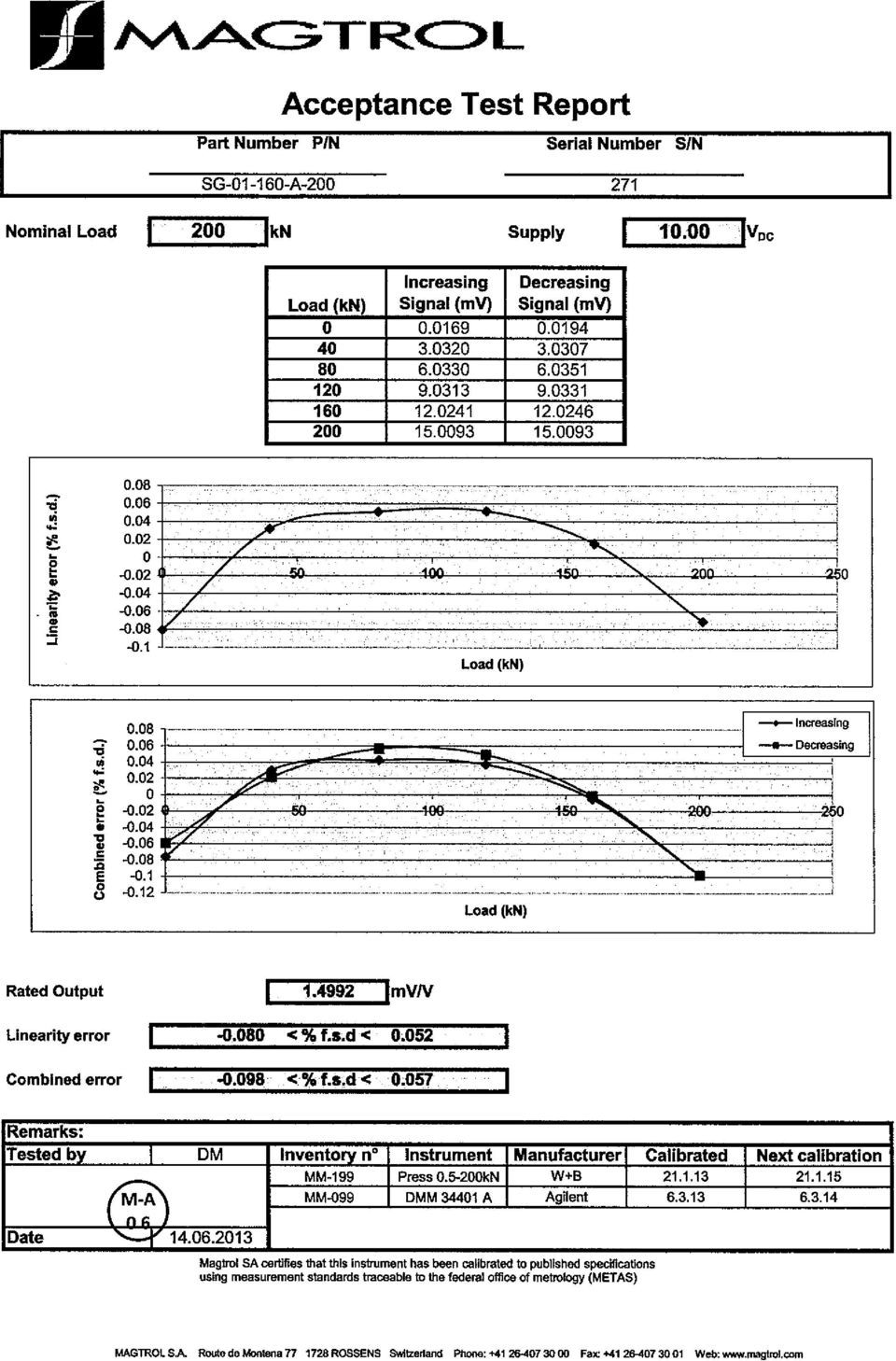

1 VSL Polska Sp. z o.o. ul. Chłodna 48/ Warszawa Warszawa, dnia 09/07/2014 r. Pismo: AKA/010031/0037 GDDKiA Oddział w Gdańsku ul. Subisława 5, Gdańsk Dotyczy: Monitoring mostu przez Wisłę koło Kwidzyna. W odpowiedzi na Państwa pismo GDDKiA/Gd-Z-4-el-4101/KW/36/2014 firma VSL Przekazuje dane dotyczące zamontowanych czujników sił oraz dane do podłączenia elektrycznego: 1. Karty kalibracyjne czujników sił załączono. Załącznik 1 (60 stron) 2. Firma VSL w czasie montażu prowadziła dzienniki montażu z wykazaniem siły po założeniu czujnika oraz określeniem numeru seryjnego czujnika zamontowanego na każdej z want. Załącznik 2 (6 stron). Oznaczenie: 23.1 L zgodnie z uzgodnieniami na budowie: 23 - oznacza pylon na podporze oznacza zakotwienie nr 1 (najdłuższa wanta od strony zachodniej) L - oznacza Lewy od strony Gdańska 3. Schemat podłączenia elektrycznego czujników poniżej. Nr Kolor Sygnał 1 Biały Sygnał 2 Żółty Sygnał Zielony Zasilanie + 5 Brązowy Zasilanie 6 Czarny Uziemienie 4. Przewody czujnika zakończone są złączem wtykowym firmy Pheonix Contact nr katalogowy Załącznik Dane techniczne czujników: Nazwa: Czujnik naciągu liny Typ SG Zasilanie 10.0V DC Siła nominalna : 160 kn (tylko element czujnika) Czujniki skalibrowane do siły: 200kN Użyteczna siła maksymalna : 240 kn (tylko element czujnika) Maksymalna siła obliczeniowa : 300 kn (tylko element czujnika) Czułość nominalna: 1.2 mv/v Nominalna tolerancja sygnału: +/- 2% Wpływ temperatury na sygnał zerowy: < lub= +0.01%/ K Wpływ temperatury na czułość: < lub= +0.01%/ K Średnica liny : 16 mm VSL Polska Sp. z o. o. Ul. Chłodna 48/199, Warszawa, Tel. (+48) Fax. (+48) KRS Sąd Rejonowy dla m. St. Warszawy, XIII Wydział Gospodarczy Krajowego Rejestru Sądowego NIP: REGON

W odpowiedzi na Państwa pismo GDDKiA/Gd-Z-4-el-4101/KW/36/2014 firma VSL Przekazuje dane dotyczące zamontowanych czujników sił oraz dane do podłączenia elektrycznego: 1.

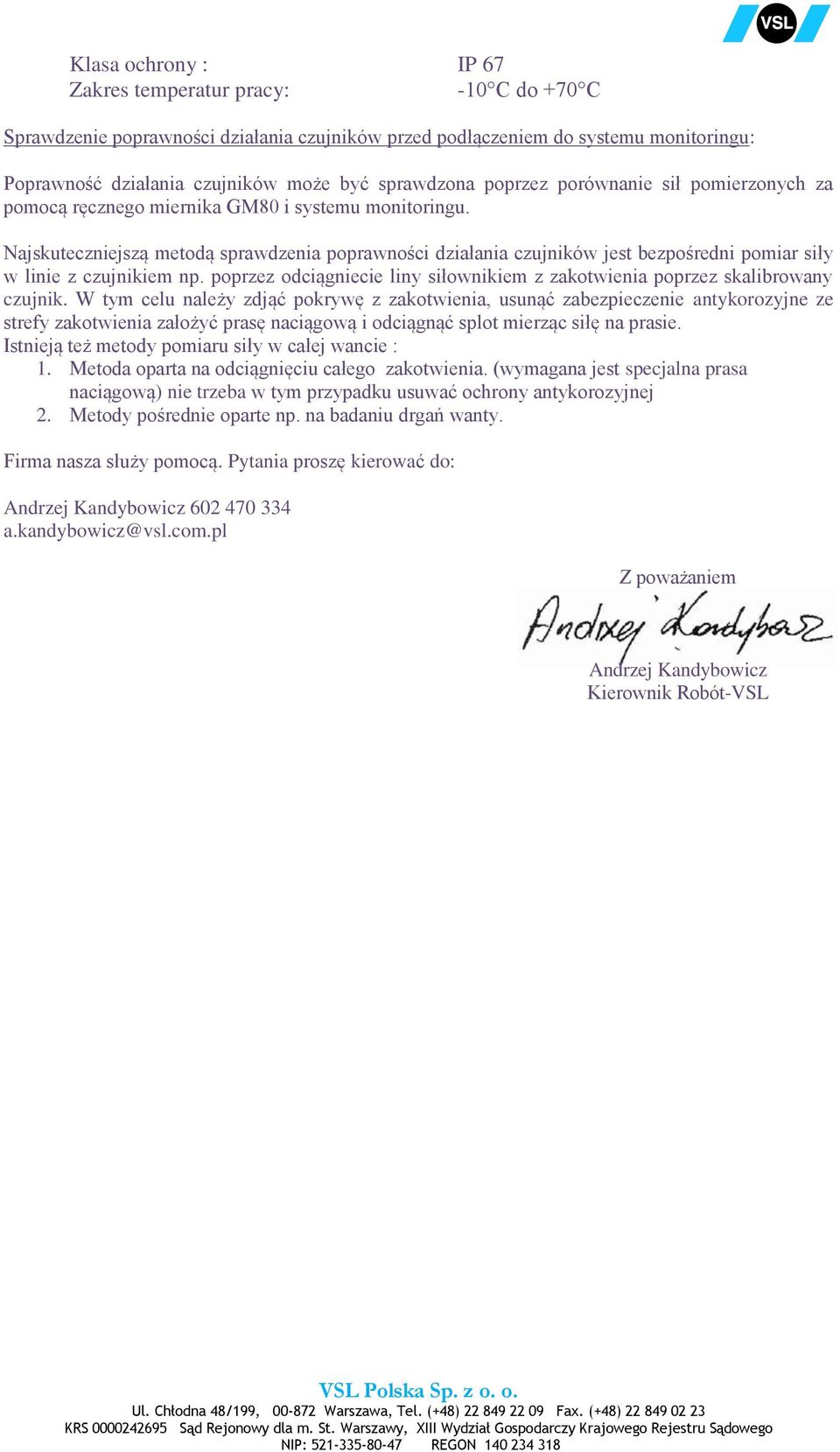

2 Klasa ochrony : IP 67 Zakres temperatur pracy: -10 C do +70 C Sprawdzenie poprawności działania czujników przed podłączeniem do systemu monitoringu: Poprawność działania czujników może być sprawdzona poprzez porównanie sił pomierzonych za pomocą ręcznego miernika GM80 i systemu monitoringu. Najskuteczniejszą metodą sprawdzenia poprawności działania czujników jest bezpośredni pomiar siły w linie z czujnikiem np. poprzez odciągniecie liny siłownikiem z zakotwienia poprzez skalibrowany czujnik. W tym celu należy zdjąć pokrywę z zakotwienia, usunąć zabezpieczenie antykorozyjne ze strefy zakotwienia założyć prasę naciągową i odciągnąć splot mierząc siłę na prasie. Istnieją też metody pomiaru siły w całej wancie : 1. Metoda oparta na odciągnięciu całego zakotwienia. (wymagana jest specjalna prasa naciągową) nie trzeba w tym przypadku usuwać ochrony antykorozyjnej 2. Metody pośrednie oparte np. na badaniu drgań wanty. Firma nasza służy pomocą. Pytania proszę kierować do: Andrzej Kandybowicz a.kandybowicz@vsl.com.pl Z poważaniem Andrzej Kandybowicz Kierownik Robót-VSL VSL Polska Sp. z o. o. Ul. Chłodna 48/199, Warszawa, Tel. (+48) Fax. (+48) KRS Sąd Rejonowy dla m. St. Warszawy, XIII Wydział Gospodarczy Krajowego Rejestru Sądowego NIP: REGON

Najskuteczniejszą metodą sprawdzenia poprawności działania czujników jest bezpośredni pomiar siły w linie z czujnikiem np.

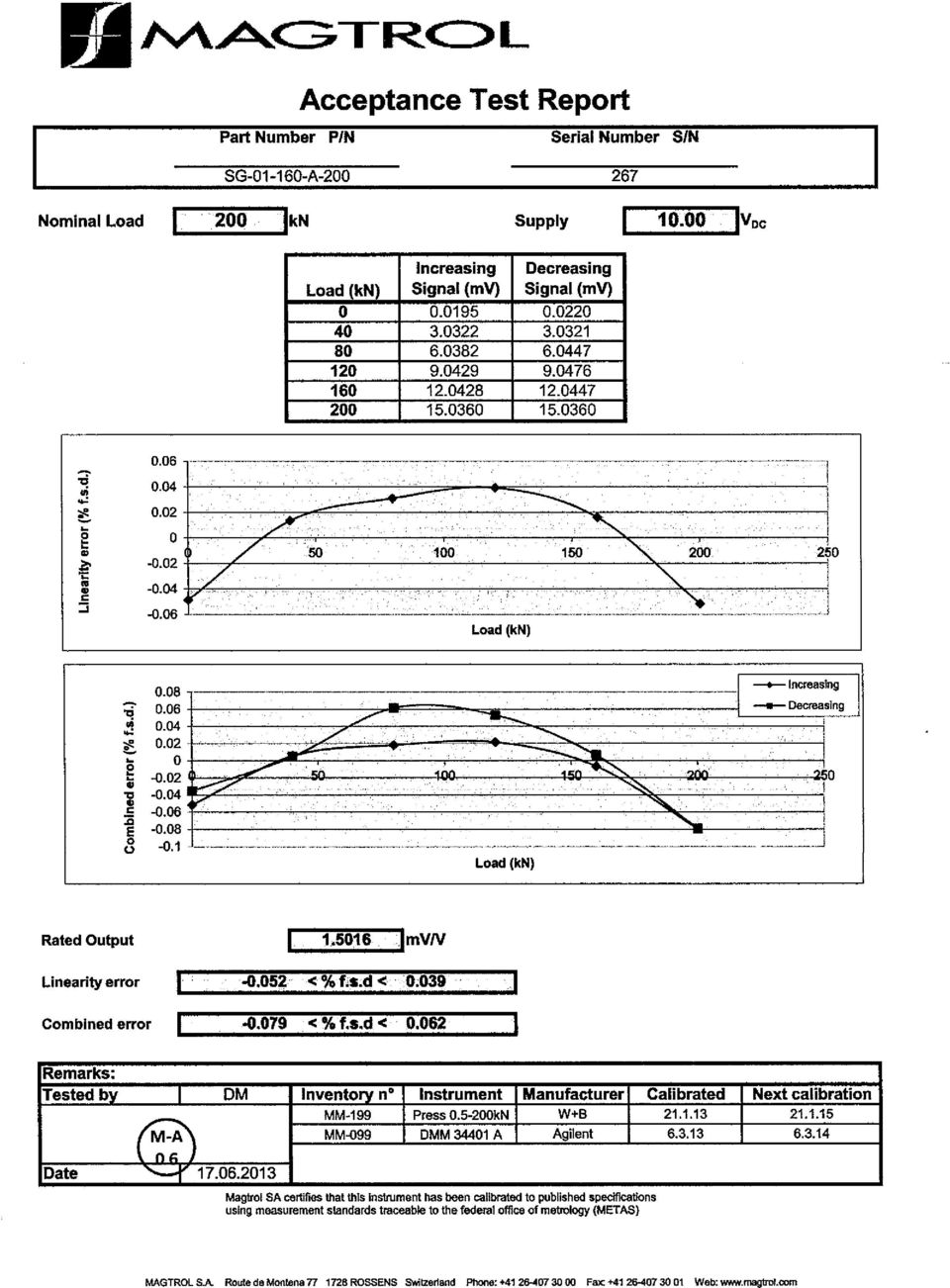

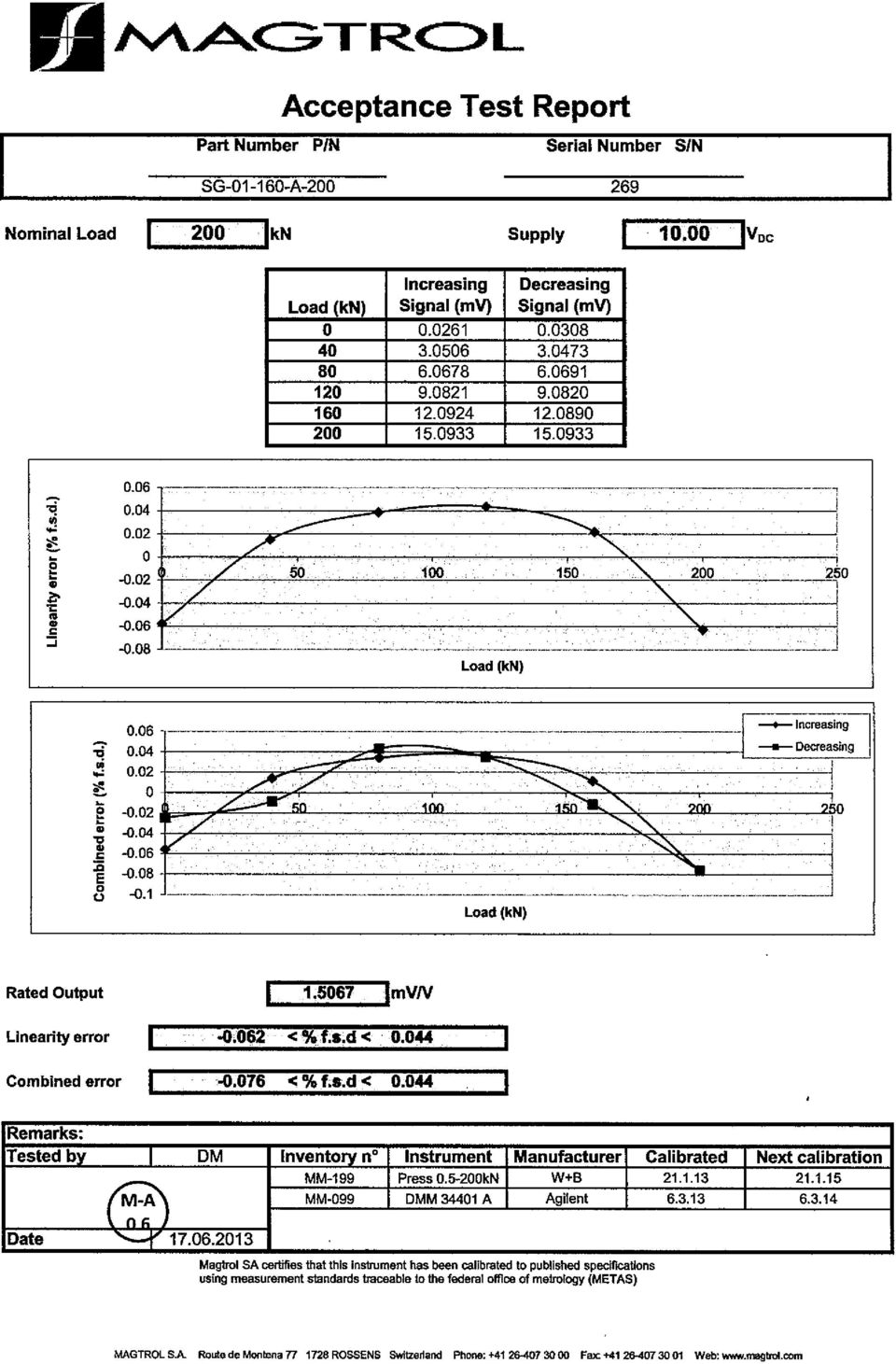

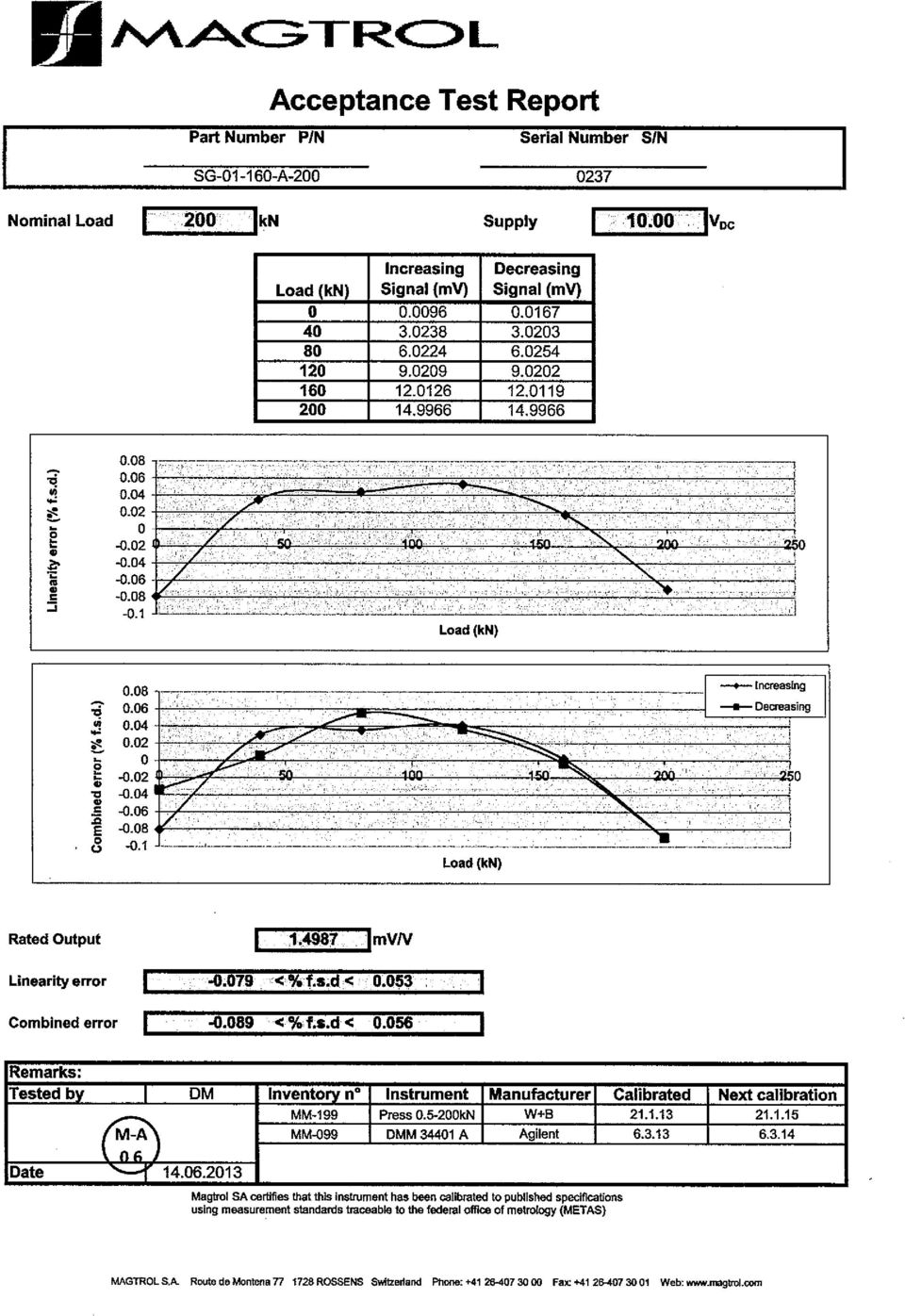

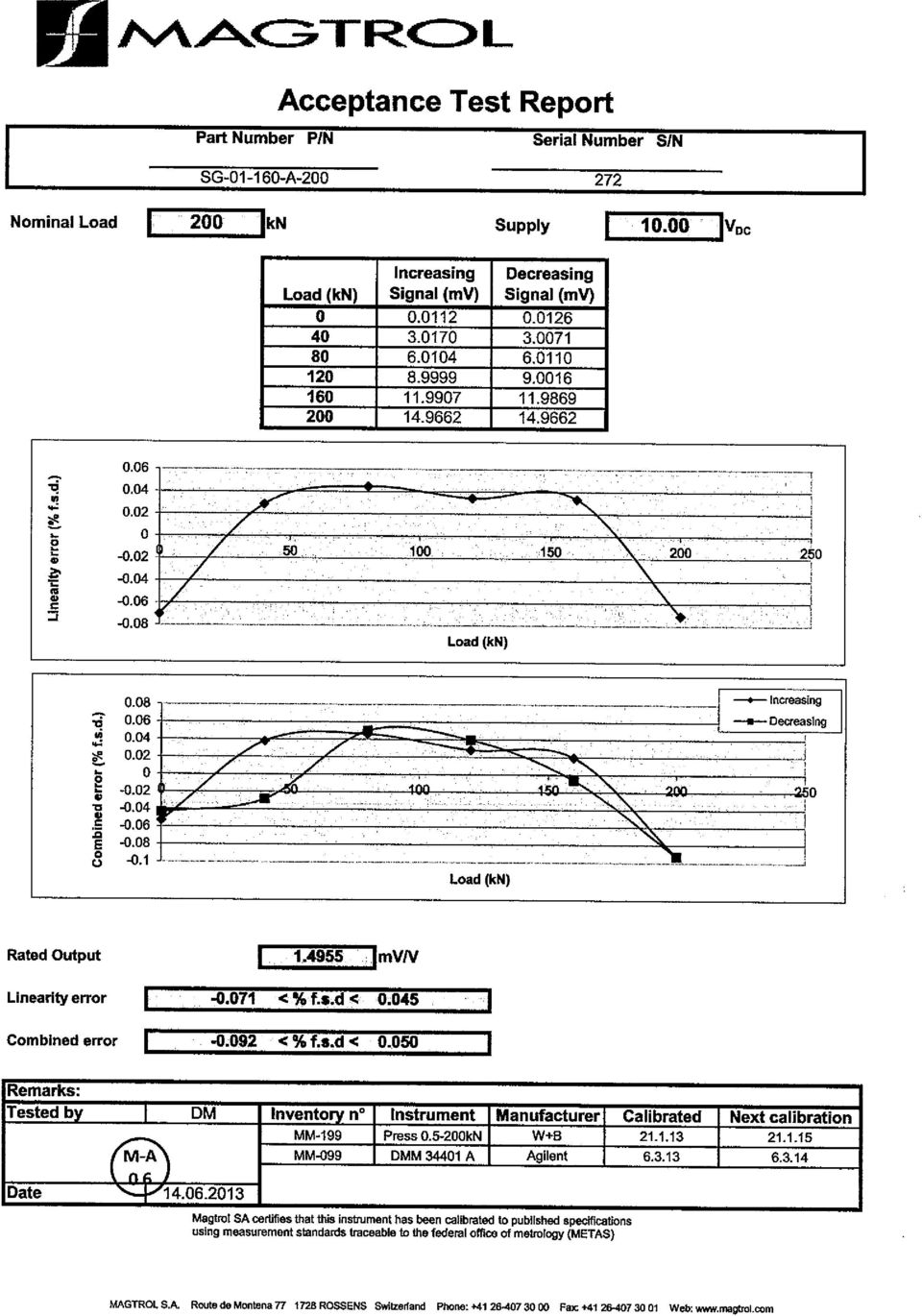

3 ZAŁĄCZNIK 1

64 ZAŁĄCZNIK 2

71 ZAŁĄCZNIK 3

72 Złącza wtykowe przewodów - CA-06S1N1280DNS Należy pamiętać, że podane dane pochodzą z katalogu online. Proszę o pobranie kompletnych informacji i danych z dokumentacji użytkownika. Obowiązują ogólne warunki użytkowania dla materiałów pobieranych przez Internet. ( Złącza wtykowe przewodów, prosta, ekranowany: tak, Ryglowanie SPEEDCON, M23, liczba biegunów: 6, Rodzaj styku: Gniazdo, Przyłącze lutowane, Średnica kabla: 3 mm... 14,5 mm Dane handlowe Jednostka opakowania 1 pcs GTIN Waga jednej sztuki (bez opakowania) KGM Numer taryfy celnej Kraj pochodzenia Niemcy Dane techniczne Typ produktu Okrągłe złącza wtykowe (od strony kabla) Przekrój kabla 3 mm... 14,5 mm Kodowanie N Konstrukcja Złącza wtykowe przewodów Liczba biegunów 6 Gwint M23 Napięcie znamionowe (IEC) 300 Prąd znamionowy (IEC) 20 Elementy gwintowane Metal Ekranowanie tak Rodzaj sygnału Sygnał Rodzaj przyłącza Przyłącze lutowane Klasyfikacje ecl@ss ecl@ss xx 09/07/2014 Strona 1 / 2

73 Złącza wtykowe przewodów - CA-06S1N1280DNS Klasyfikacje ecl@ss ecl@ss xx ecl@ss ecl@ss ecl@ss ecl@ss ecl@ss ETIM ETIM 3.0 ETIM 4.0 ETIM 5.0 EC EC EC UNSPSC UNSPSC UNSPSC UNSPSC UNSPSC UNSPSC Rysunki rysunek schematyczny Rysunek wymiarowy 6 N 58, SO 5 4 Ø26,4 Phoenix Contact all rights reserved 09/07/2014 Strona 2 / 2
