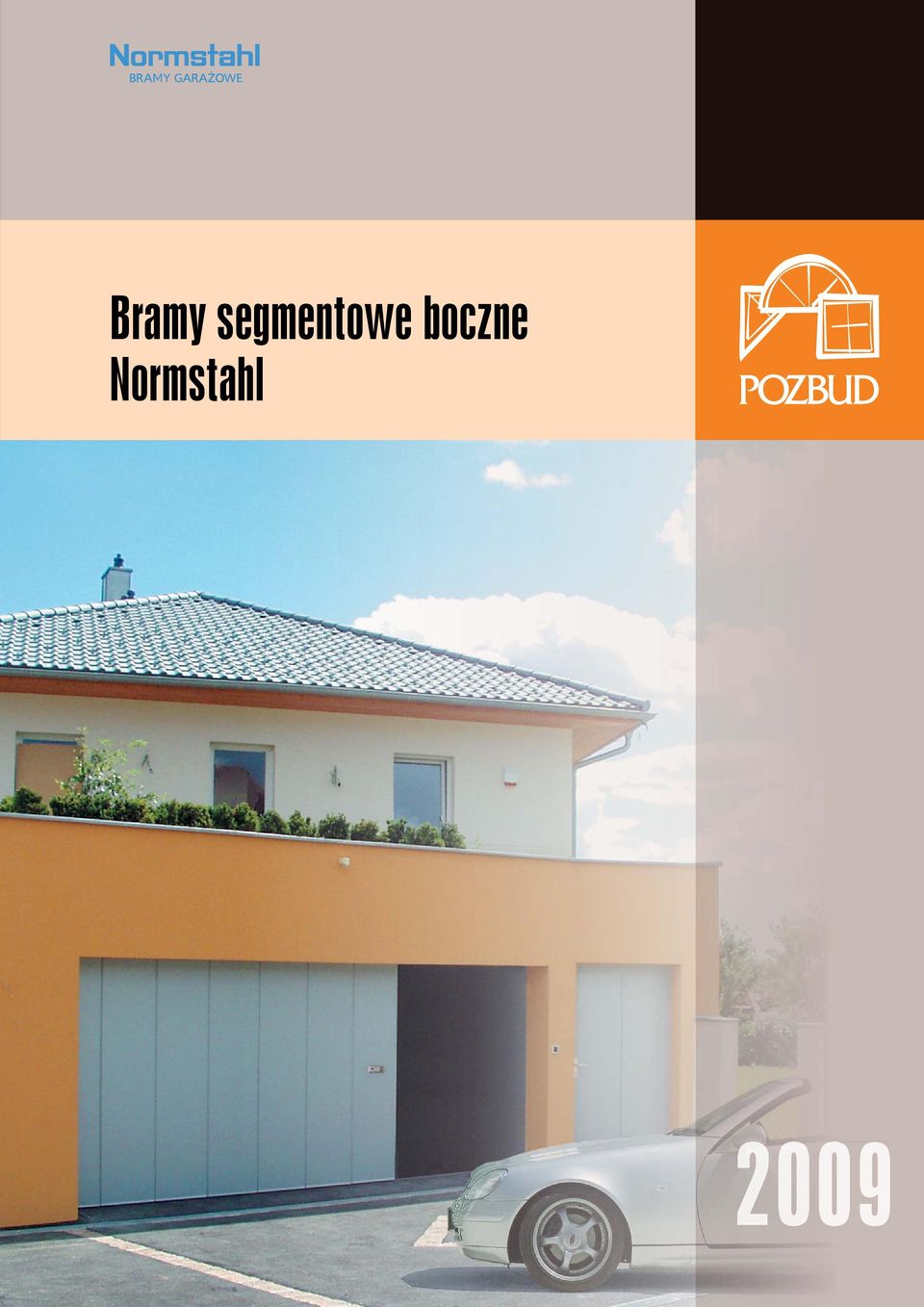

1 Bramy segmentowe boczne Normstahl 09

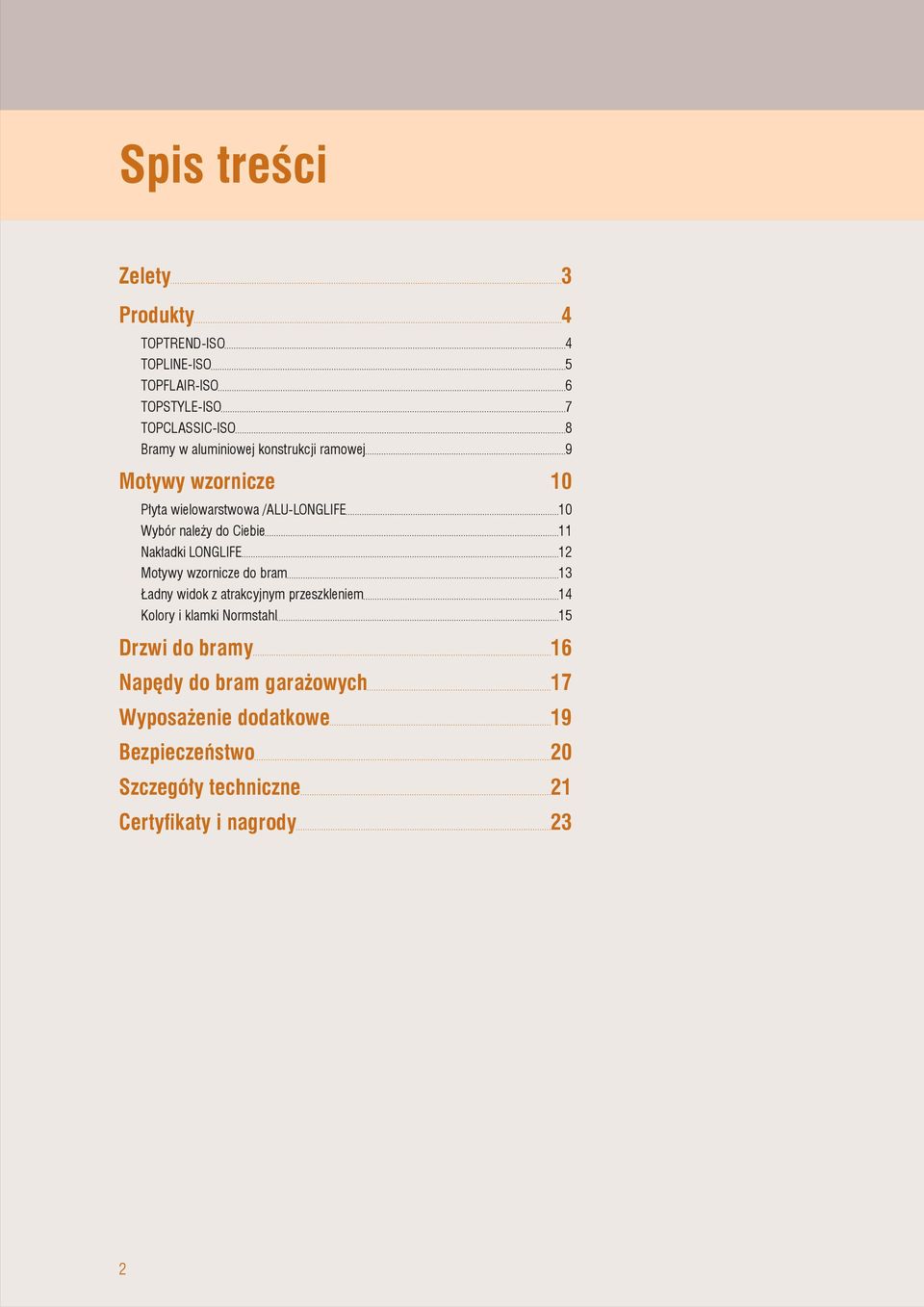

2 Spis treści Zelety 3 Produkty 4 TOPTREND-ISO 4 TOPLINE-ISO 5 TOPFLAIR-ISO 6 TOPSTYLE-ISO 7 TOPCLASSIC-ISO 8 Bramy w aluminiowej konstrukcji ramowej 9 Motywy wzornicze 10 Płyta wielowarstwowa /ALU-LONGLIFE 10 Wybór należy do Ciebie 11 Nakładki LONGLIFE 12 Motywy wzornicze do bram 13 Ładny widok z atrakcyjnym przeszkleniem 14 Kolory i klamki Normstahl 15 Drzwi do bramy 16 Napędy do bram garażowych 17 Wyposażenie dodatkowe 19 Bezpieczeństwo 20 Szczegóły techniczne 21 Certyfi katy i nagrody 23 2

3 Bramy segmentowe boczne Normstah Sześć decydujących zalet Optymalna funkcja drzwi przejściowych Prościej i szybciej się nie da! Otwórz bramę tylko na tyle, ile potrzebujesz. Z bramą sekcyjną boczną fi rmy Normstahl to możliwe: stanowi ona bramę i drzwi w jednym. Bez żadnego dodatkowego elementu drzwi, który zakłócałby harmonijny wygląd garażu, estetycznie i wygodnie. Bezpieczeństwo i funkcjonalność Dzięki nowej, ergonomicznej klamce masz wszystko, czego trzeba wygodę, funkcjonalność i bezpieczeństwo. Brama daje się z łatwością otwierać i zamykać. Kompleksowe zabezpieczenie palców i osłony zawiasów wykluczają niebezpieczeństwo obrażeń. Ponadto sekcje i profi le są ukształtowane tak, aby nie było między nimi żadnych niebezpiecznych szpar. 17 atrakcyjnych powierzchni bez dopłaty Możesz wybierać spośród 13 aktualnych kolorów standardowych RAL o wykończonej, łatwo zmywalnej powierzchni oraz 4 atrakcyjnych powierzchni Eurodekor: jasny dąb, ciemny dąb mahoń lub szary metalik - bez żadnej dopłaty! W ten sposób możesz idealnie dopasować nową bramę garażową do elewacji budynku, ram okiennych lub drzwi. 10 lat gwarancji producenta 10 lat gwarancji. Na to może sobie pozwolić tylko duży (Szczegółowe warunki gwarancji dostępne na życzenie). Wszystko na wymiar Wszystkie bramy sekcyjne boczne serii Top oraz w aluminiowej konstrukcji ramowej wykonywane są na wymiar według indywidualnych potrzeb klienta. Nasze rozwiązania zachwycą Cię niezależnie od rodzaju posiadanego otworu garażowego. Komfort z klasą Oto luksus: siedzisz w samochodzie, naciskasz przycisk minipilota, a napęd Normstahl szybko i cicho otwiera bramę. To jest właśnie komfort z klasą za naciśnięciem przycisku. 3

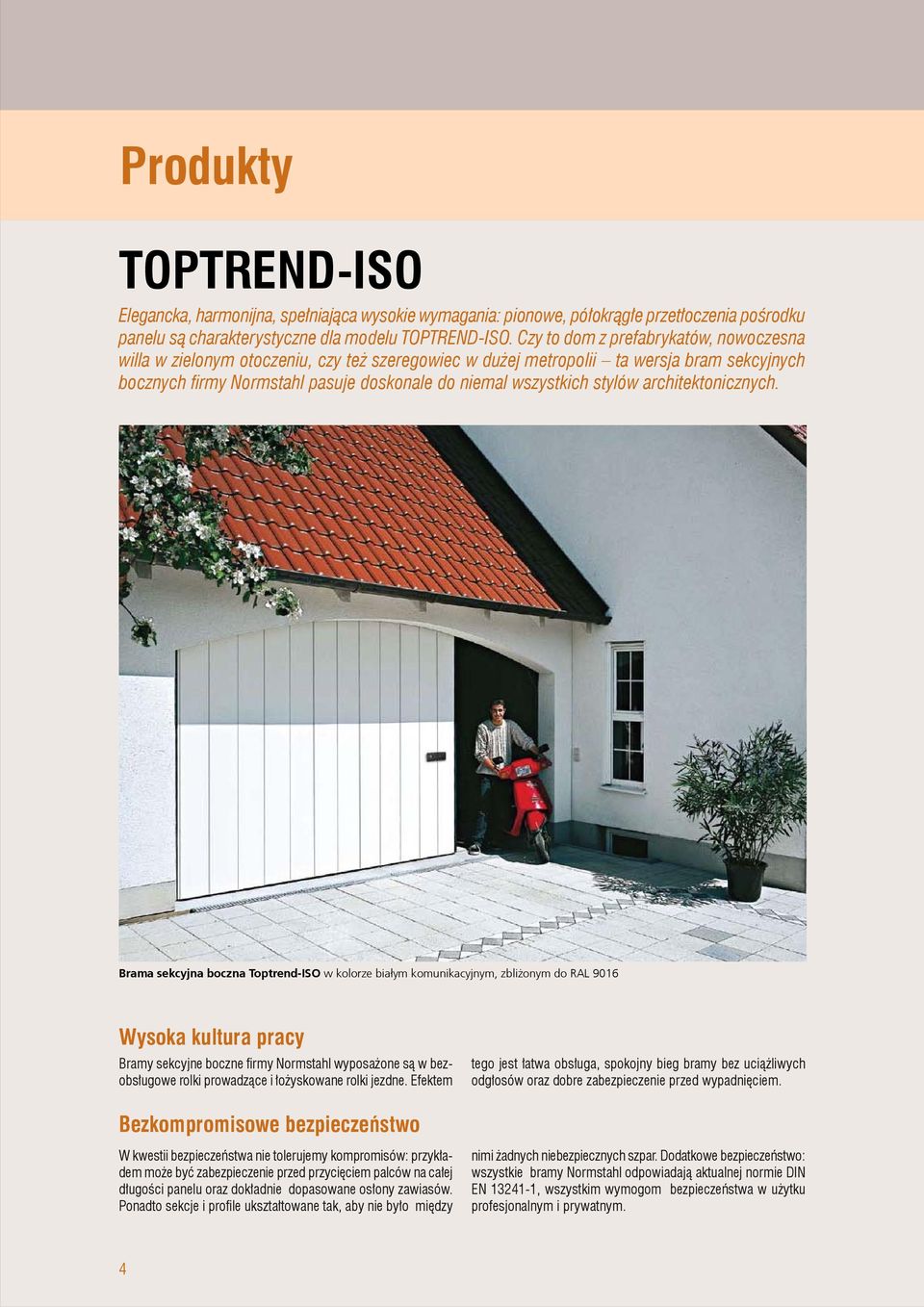

4 Produkty TOPTREND-ISO Elegancka, harmonijna, spełniająca wysokie wymagania: pionowe, półokrągłe przetłoczenia pośrodku panelu są charakterystyczne dla modelu TOPTREND-ISO. Czy to dom z prefabrykatów, nowoczesna willa w zielonym otoczeniu, czy też szeregowiec w dużej metropolii ta wersja bram sekcyjnych bocznych fi rmy Normstahl pasuje doskonale do niemal wszystkich stylów architektonicznych. Brama sekcyjna boczna Toptrend-ISO w kolorze bia³ym komunikacyjnym, zbli onym do RAL 9016 Wysoka kultura pracy Bramy sekcyjne boczne fi rmy Normstahl wyposażone są w bezobsługowe rolki prowadzące i łożyskowane rolki jezdne. Efektem tego jest łatwa obsługa, spokojny bieg bramy bez uciążliwych odgłosów oraz dobre zabezpieczenie przed wypadnięciem. Bezkompromisowe bezpieczeństwo W kwestii bezpieczeństwa nie tolerujemy kompromisów: przykładem może być zabezpieczenie przed przycięciem palców na całej długości panelu oraz dokładnie dopasowane osłony zawiasów. Ponadto sekcje i profi le ukształtowane tak, aby nie było między nimi żadnych niebezpiecznych szpar. Dodatkowe bezpieczeństwo: wszystkie bramy Normstahl odpowiadają aktualnej normie DIN EN , wszystkim wymogom bezpieczeństwa w użytku profesjonalnym i prywatnym. 4

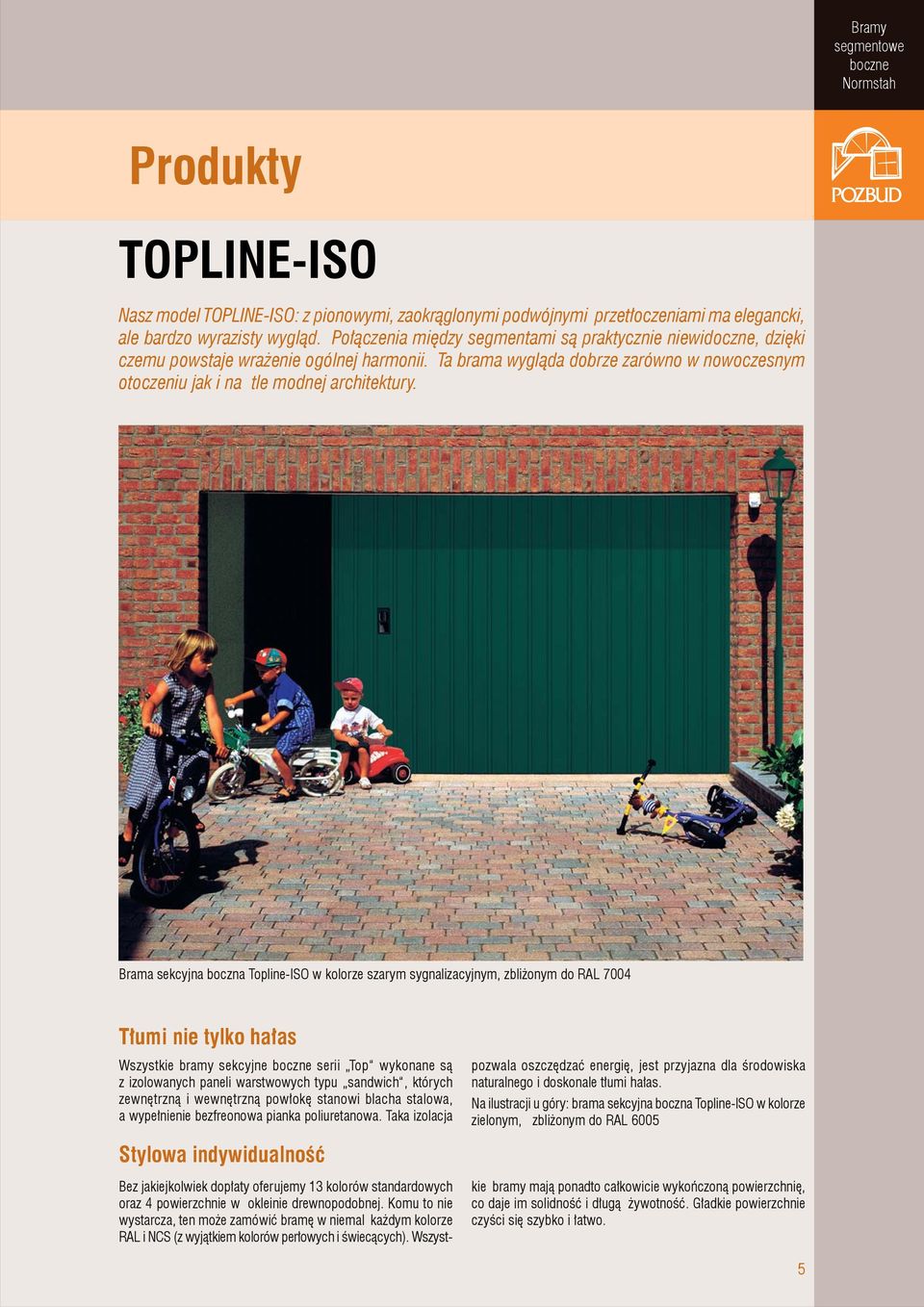

5 Bramy segmentowe boczne Normstah Produkty TOPLINE-ISO Nasz model TOPLINE-ISO: z pionowymi, zaokrąglonymi podwójnymi przetłoczeniami ma elegancki, ale bardzo wyrazisty wygląd. Połączenia między segmentami są praktycznie niewidoczne, dzięki czemu powstaje wrażenie ogólnej harmonii. Ta brama wygląda dobrze zarówno w nowoczesnym otoczeniu jak i na tle modnej architektury. Brama sekcyjna boczna Topline-ISO w kolorze szarym sygnalizacyjnym, zbliżonym do RAL 7004 Tłumi nie tylko hałas Wszystkie bramy sekcyjne boczne serii Top wykonane są z izolowanych paneli warstwowych typu sandwich, których zewnętrzną i wewnętrzną powłokę stanowi blacha stalowa, a wypełnienie bezfreonowa pianka poliuretanowa. Taka izolacja pozwala oszczędzać energię, jest przyjazna dla środowiska naturalnego i doskonale tłumi hałas. Na ilustracji u góry: brama sekcyjna boczna Topline-ISO w kolorze zielonym, zbliżonym do RAL 6005 Stylowa indywidualność Bez jakiejkolwiek dopłaty oferujemy 13 kolorów standardowych oraz 4 powierzchnie w okleinie drewnopodobnej. Komu to nie wystarcza, ten może zamówić bramę w niemal każdym kolorze RAL i NCS (z wyjątkiem kolorów perłowych i świecących). Wszystkie bramy mają ponadto całkowicie wykończoną powierzchnię, co daje im solidność i długą żywotność. Gładkie powierzchnie czyści się szybko i łatwo. 5

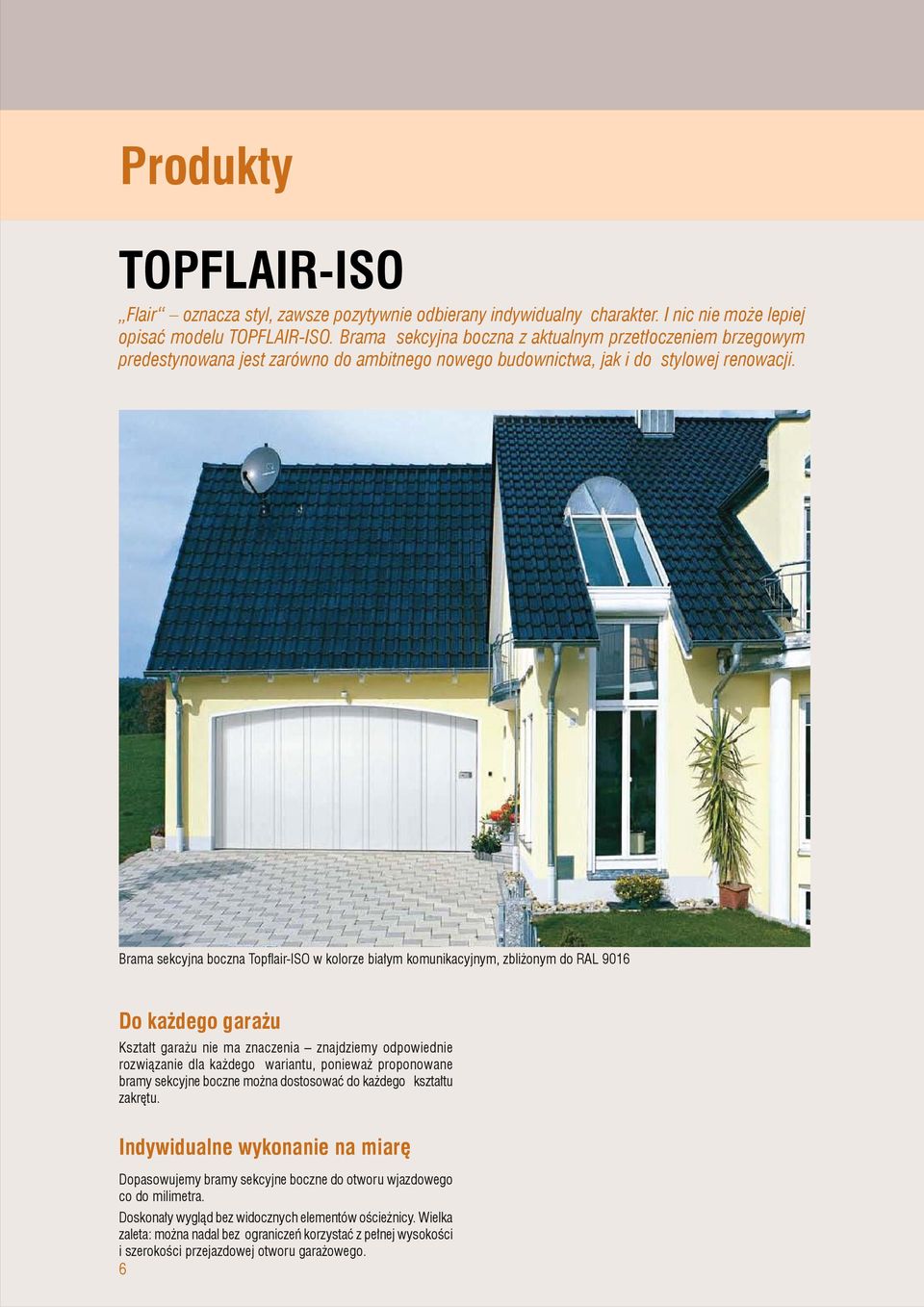

6 Produkty TOPFLAIR-ISO Flair oznacza styl, zawsze pozytywnie odbierany indywidualny charakter. I nic nie może lepiej opisać modelu TOPFLAIR-ISO. Brama sekcyjna boczna z aktualnym przetłoczeniem brzegowym predestynowana jest zarówno do ambitnego nowego budownictwa, jak i do stylowej renowacji. Brama sekcyjna boczna Topfl air-iso w kolorze białym komunikacyjnym, zbliżonym do RAL 9016 Do każdego garażu Kształt garażu nie ma znaczenia znajdziemy odpowiednie rozwiązanie dla każdego wariantu, ponieważ proponowane bramy sekcyjne boczne można dostosować do każdego kształtu zakrętu. Indywidualne wykonanie na miarę Dopasowujemy bramy sekcyjne boczne do otworu wjazdowego co do milimetra. Doskonały wygląd bez widocznych elementów ościeżnicy. Wielka zaleta: można nadal bez ograniczeń korzystać z pełnej wysokości i szerokości przejazdowej otworu garażowego. 6

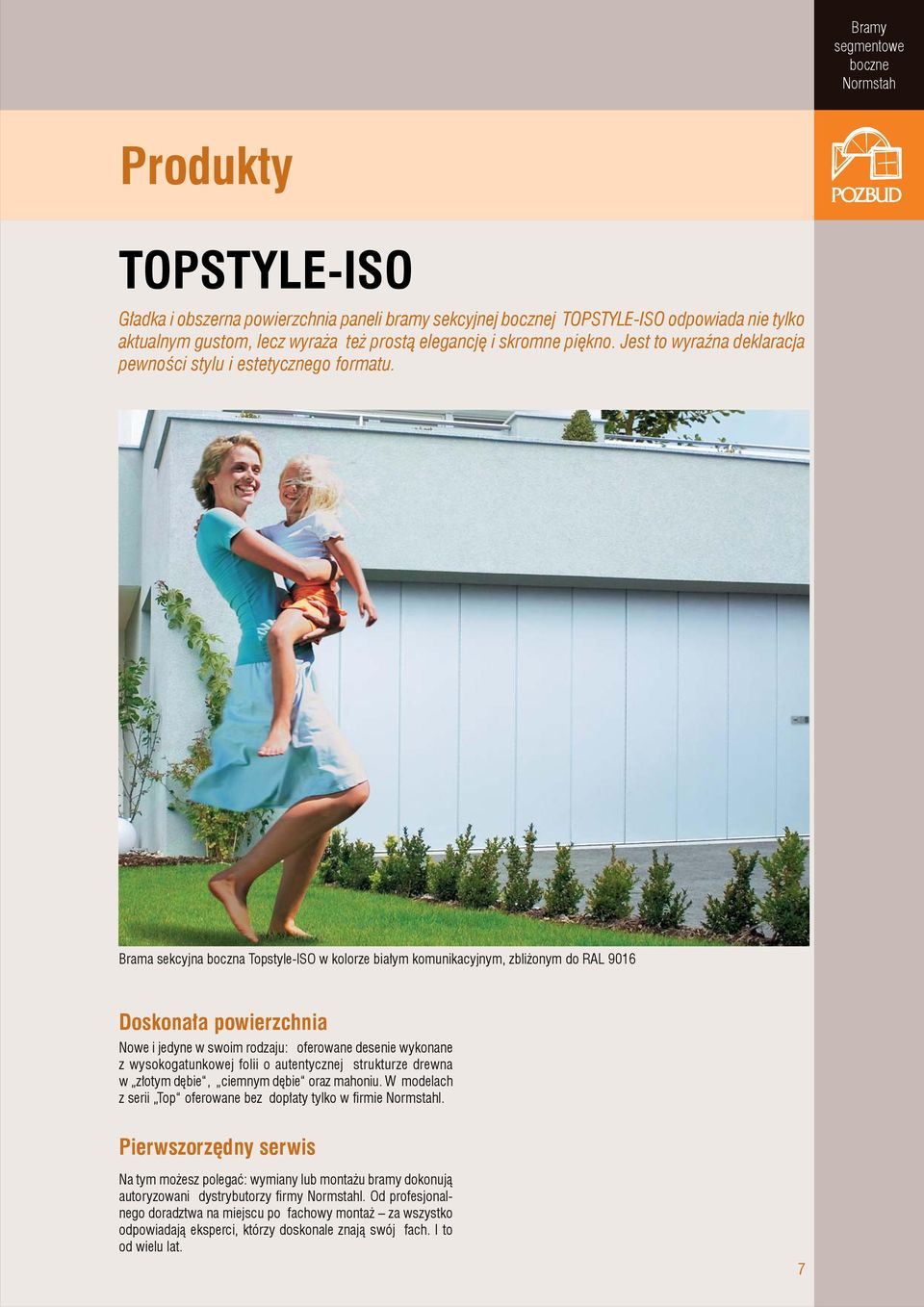

7 Bramy segmentowe boczne Normstah Produkty TOPSTYLE-ISO Gładka i obszerna powierzchnia paneli bramy sekcyjnej bocznej TOPSTYLE-ISO odpowiada nie tylko aktualnym gustom, lecz wyraża też prostą elegancję i skromne piękno. Jest to wyraźna deklaracja pewności stylu i estetycznego formatu. Brama sekcyjna boczna Topstyle-ISO w kolorze białym komunikacyjnym, zbliżonym do RAL 9016 Doskonała powierzchnia Nowe i jedyne w swoim rodzaju: oferowane desenie wykonane z wysokogatunkowej folii o autentycznej strukturze drewna w złotym dębie, ciemnym dębie oraz mahoniu. W modelach z serii Top oferowane bez dopłaty tylko w fi rmie Normstahl. Pierwszorzędny serwis Na tym możesz polegać: wymiany lub montażu bramy dokonują autoryzowani dystrybutorzy fi rmy Normstahl. Od profesjonalnego doradztwa na miejscu po fachowy montaż za wszystko odpowiadają eksperci, którzy doskonale znają swój fach. I to od wielu lat. 7

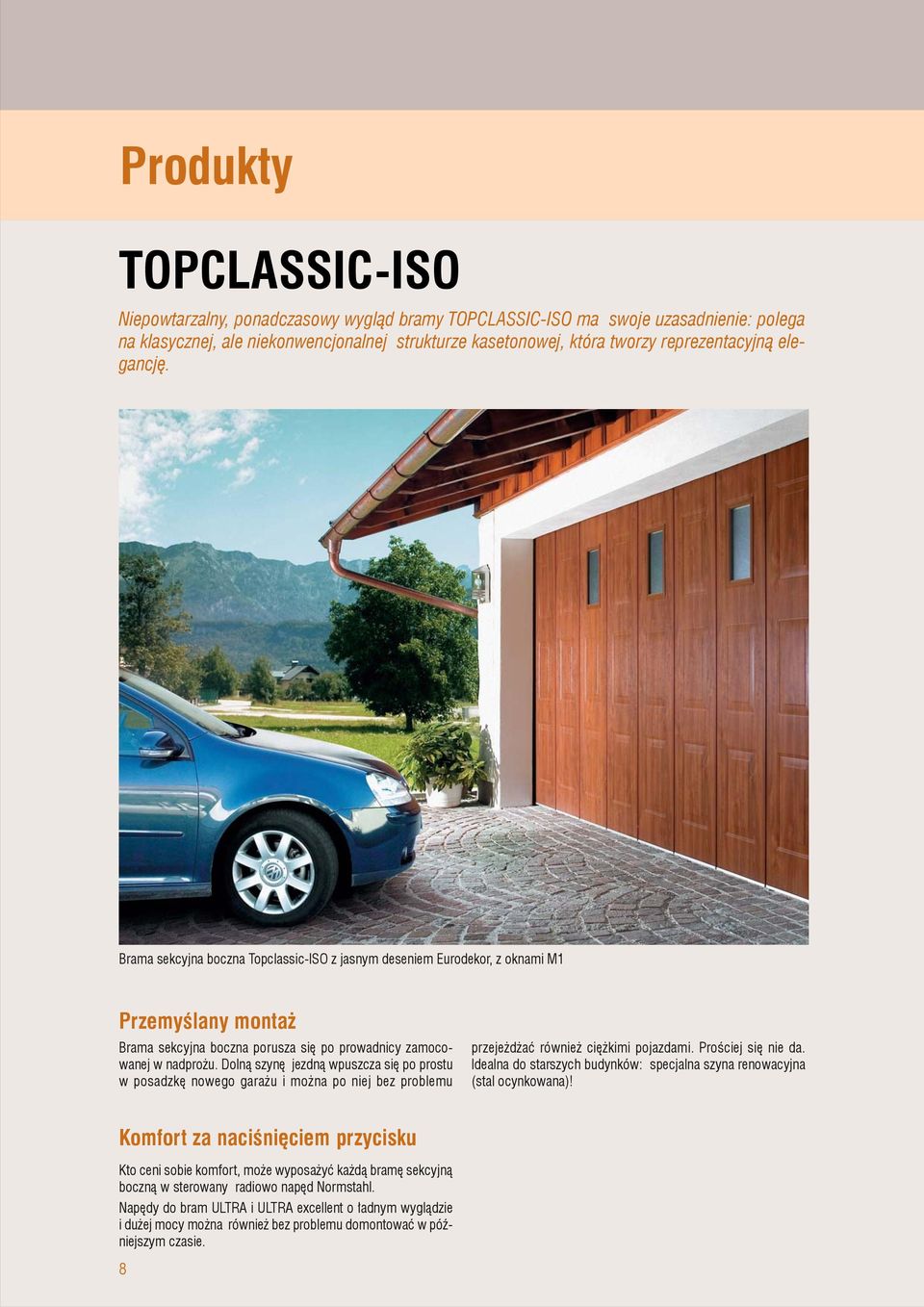

8 Produkty TOPCLASSIC-ISO Niepowtarzalny, ponadczasowy wygląd bramy TOPCLASSIC-ISO ma swoje uzasadnienie: polega na klasycznej, ale niekonwencjonalnej strukturze kasetonowej, która tworzy reprezentacyjną elegancję. Brama sekcyjna boczna Topclassic-ISO z jasnym deseniem Eurodekor, z oknami M1 Przemyślany montaż Brama sekcyjna boczna porusza się po prowadnicy zamocowanej w nadprożu. Dolną szynę jezdną wpuszcza się po prostu w posadzkę nowego garażu i można po niej bez problemu przejeżdżać również ciężkimi pojazdami. Prościej się nie da. Idealna do starszych budynków: specjalna szyna renowacyjna (stal ocynkowana)! Komfort za naciśnięciem przycisku Kto ceni sobie komfort, może wyposażyć każdą bramę sekcyjną boczną w sterowany radiowo napęd Normstahl. Napędy do bram ULTRA i ULTRA excellent o ładnym wyglądzie i dużej mocy można również bez problemu domontować w późniejszym czasie. 8

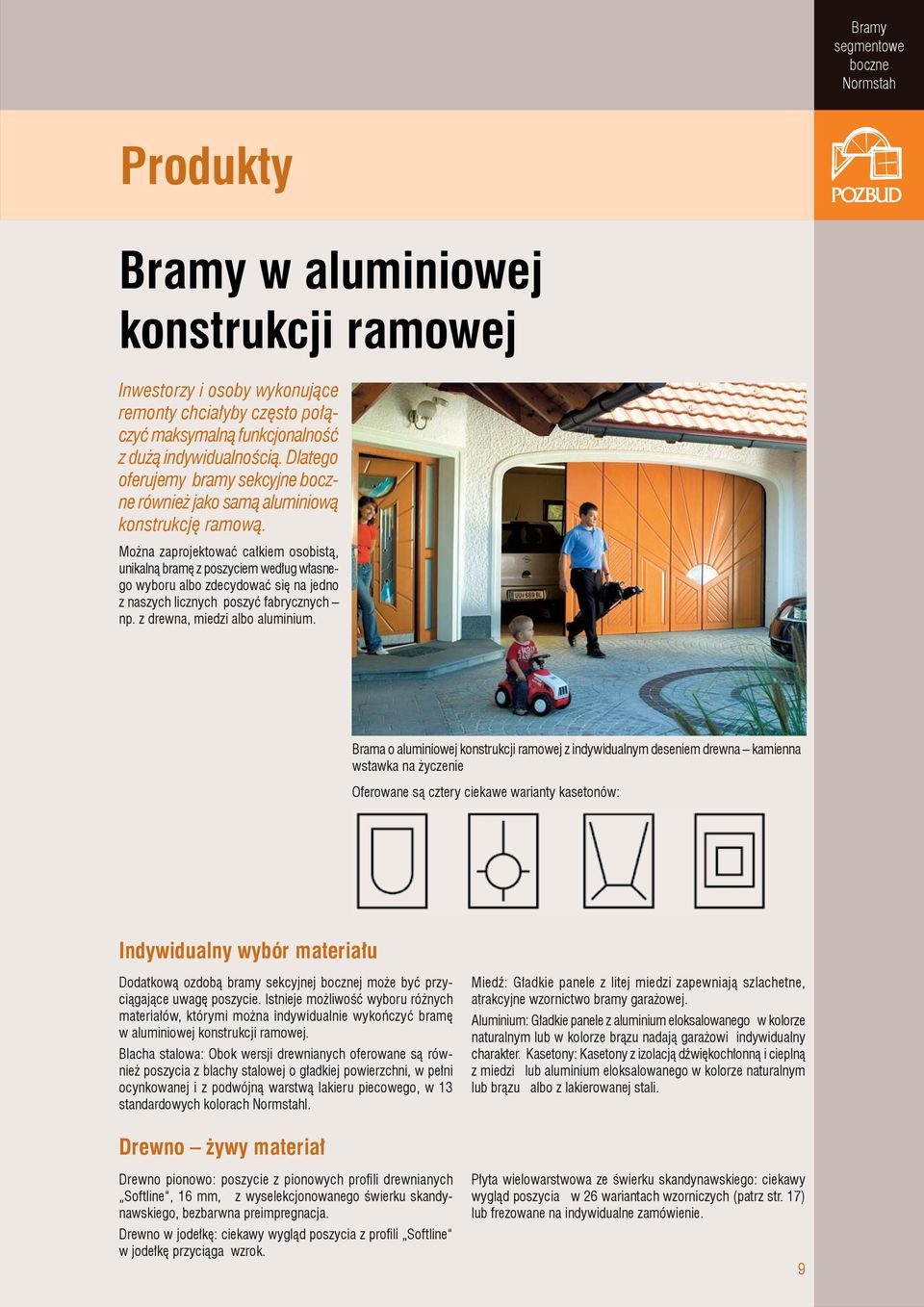

9 Bramy segmentowe boczne Normstah Produkty Bramy w aluminiowej konstrukcji ramowej Inwestorzy i osoby wykonujące remonty chciałyby często połączyć maksymalną funkcjonalność z dużą indywidualnością. Dlatego oferujemy bramy sekcyjne boczne również jako samą aluminiową konstrukcję ramową. Można zaprojektować całkiem osobistą, unikalną bramę z poszyciem według własnego wyboru albo zdecydować się na jedno z naszych licznych poszyć fabrycznych np. z drewna, miedzi albo aluminium. Brama o aluminiowej konstrukcji ramowej z indywidualnym deseniem drewna kamienna wstawka na życzenie Oferowane są cztery ciekawe warianty kasetonów: Indywidualny wybór materiału Dodatkową ozdobą bramy sekcyjnej bocznej może być przyciągające uwagę poszycie. Istnieje możliwość wyboru różnych materiałów, którymi można indywidualnie wykończyć bramę w aluminiowej konstrukcji ramowej. Blacha stalowa: Obok wersji drewnianych oferowane są również poszycia z blachy stalowej o gładkiej powierzchni, w pełni ocynkowanej i z podwójną warstwą lakieru piecowego, w 13 standardowych kolorach Normstahl. Miedź: Gładkie panele z litej miedzi zapewniają szlachetne, atrakcyjne wzornictwo bramy garażowej. Aluminium: Gładkie panele z aluminium eloksalowanego w kolorze naturalnym lub w kolorze brązu nadają garażowi indywidualny charakter. Kasetony: Kasetony z izolacją dźwiękochłonną i cieplną z miedzi lub aluminium eloksalowanego w kolorze naturalnym lub brązu albo z lakierowanej stali. Drewno żywy materiał Drewno pionowo: poszycie z pionowych profi li drewnianych Softline, 16 mm, z wyselekcjonowanego świerku skandynawskiego, bezbarwna preimpregnacja. Drewno w jodełkę: ciekawy wygląd poszycia z profi li Softline w jodełkę przyciąga wzrok. Płyta wielowarstwowa ze świerku skandynawskiego: ciekawy wygląd poszycia w 26 wariantach wzorniczych (patrz str. 17) lub frezowane na indywidualne zamówienie. 9

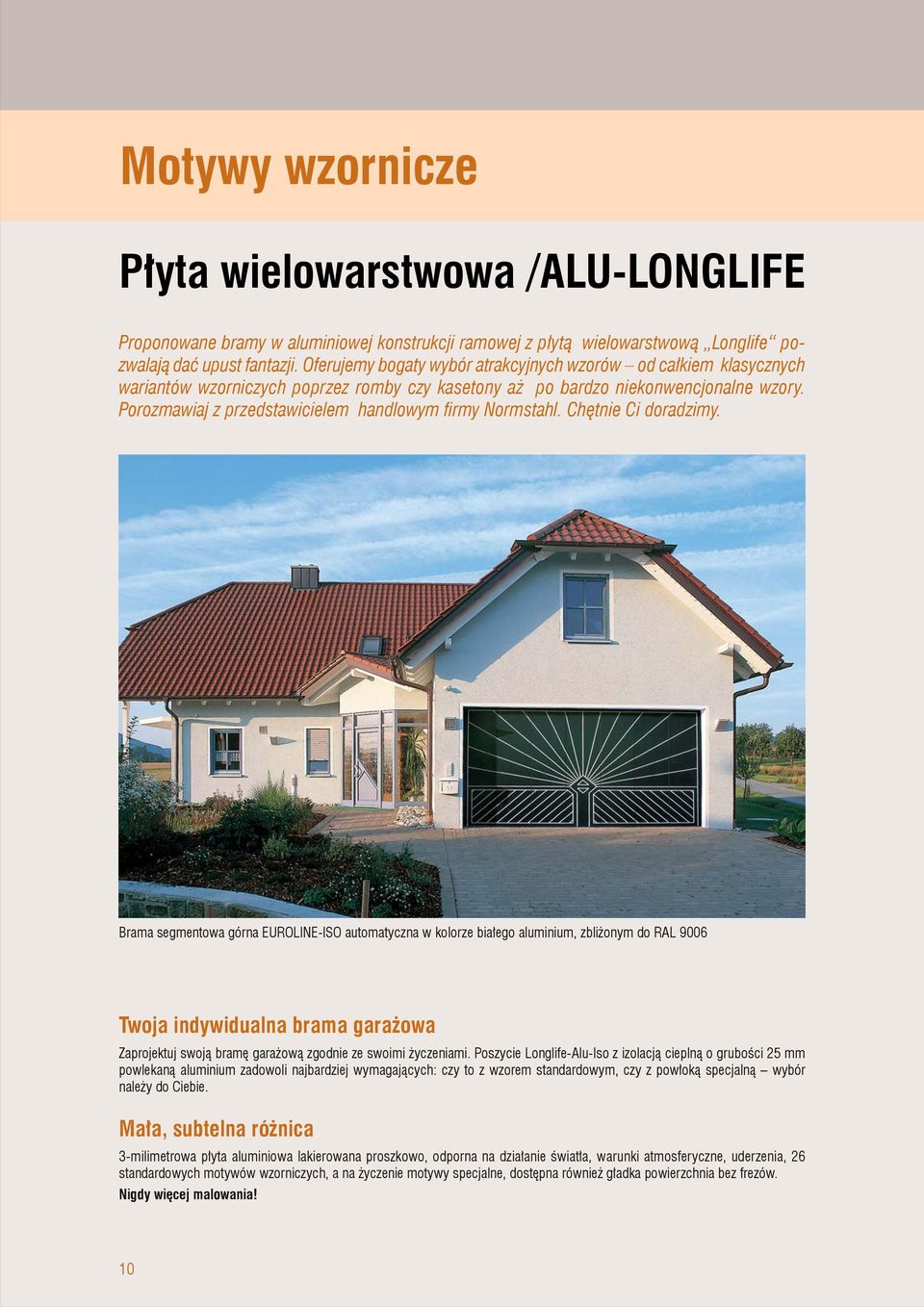

10 Motywy wzornicze Płyta wielowarstwowa /ALU-LONGLIFE Proponowane bramy w aluminiowej konstrukcji ramowej z płytą wielowarstwową Longlife pozwalają dać upust fantazji. Oferujemy bogaty wybór atrakcyjnych wzorów od całkiem klasycznych wariantów wzorniczych poprzez romby czy kasetony aż po bardzo niekonwencjonalne wzory. Porozmawiaj z przedstawicielem handlowym fi rmy Normstahl. Chętnie Ci doradzimy. Brama segmentowa górna EUROLINE-ISO automatyczna w kolorze białego aluminium, zbliżonym do RAL 9006 Twoja indywidualna brama garażowa Zaprojektuj swoją bramę garażową zgodnie ze swoimi życzeniami. Poszycie Longlife-Alu-Iso z izolacją cieplną o grubości 25 mm powlekaną aluminium zadowoli najbardziej wymagających: czy to z wzorem standardowym, czy z powłoką specjalną wybór należy do Ciebie. Mała, subtelna różnica 3-milimetrowa płyta aluminiowa lakierowana proszkowo, odporna na działanie światła, warunki atmosferyczne, uderzenia, 26 standardowych motywów wzorniczych, a na życzenie motywy specjalne, dostępna również gładka powierzchnia bez frezów. Nigdy więcej malowania! 10

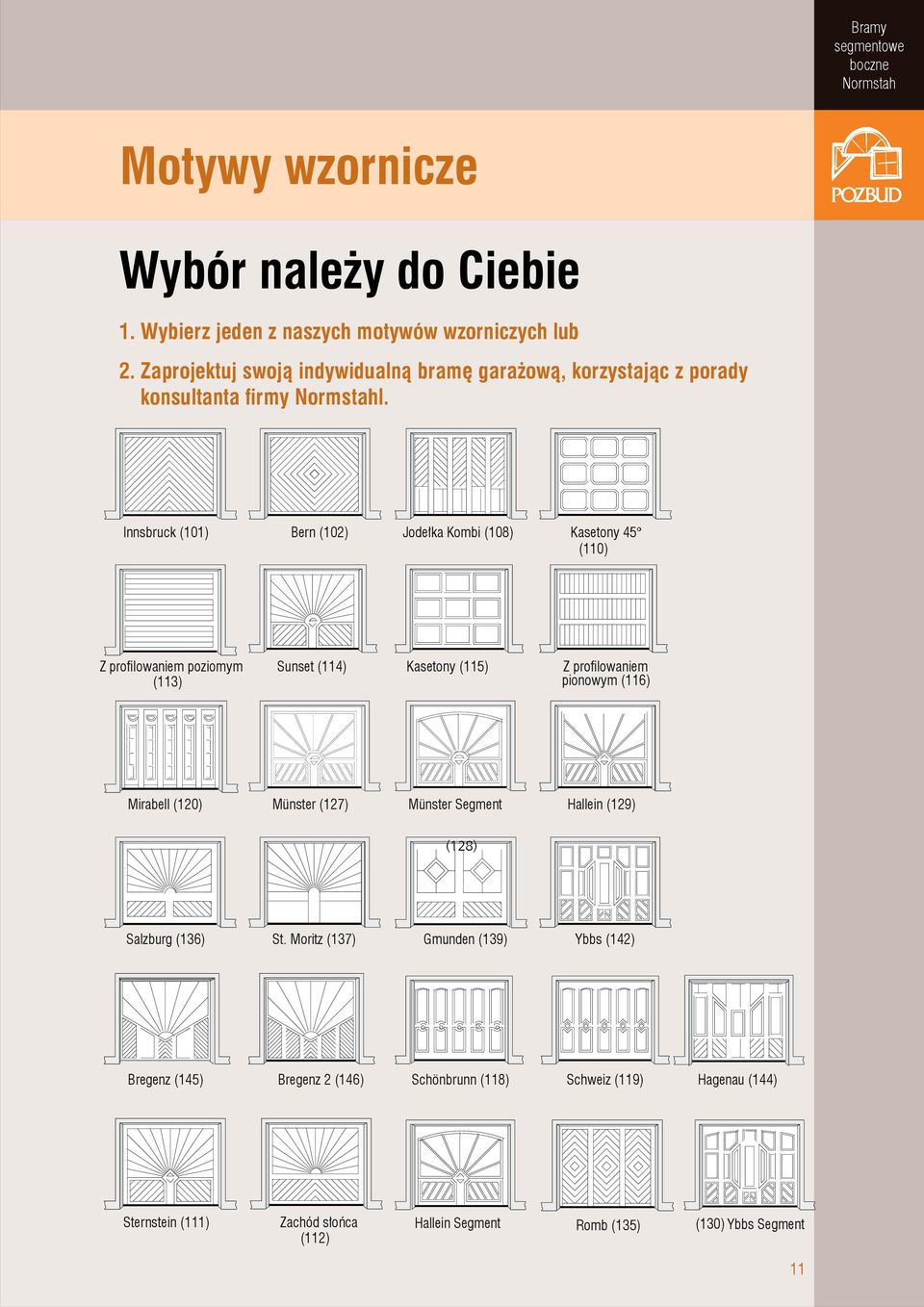

11 Bramy segmentowe boczne Normstah Motywy wzornicze Wybór należy do Ciebie 1. Wybierz jeden z naszych motywów wzorniczych lub 2. Zaprojektuj swoją indywidualną bramę garażową, korzystając z porady konsultanta fi rmy Normstahl. Innsbruck (101) Bern (102) Jodełka Kombi (108) Kasetony 45 (110) Z profi lowaniem poziomym Sunset (114) Kasetony (115) Z profi lowaniem (113) pionowym (116) Mirabell (120) Münster (127) Münster Segment Hallein (129) (128) Salzburg (136) St. Moritz (137) Gmunden (139) Ybbs (142) Bregenz (145) Bregenz 2 (146) Schönbrunn (118) Schweiz (119) Hagenau (144) Sternstein (111) Zachód słońca (112) Hallein Segment Romb (135) (130) Ybbs Segment 11

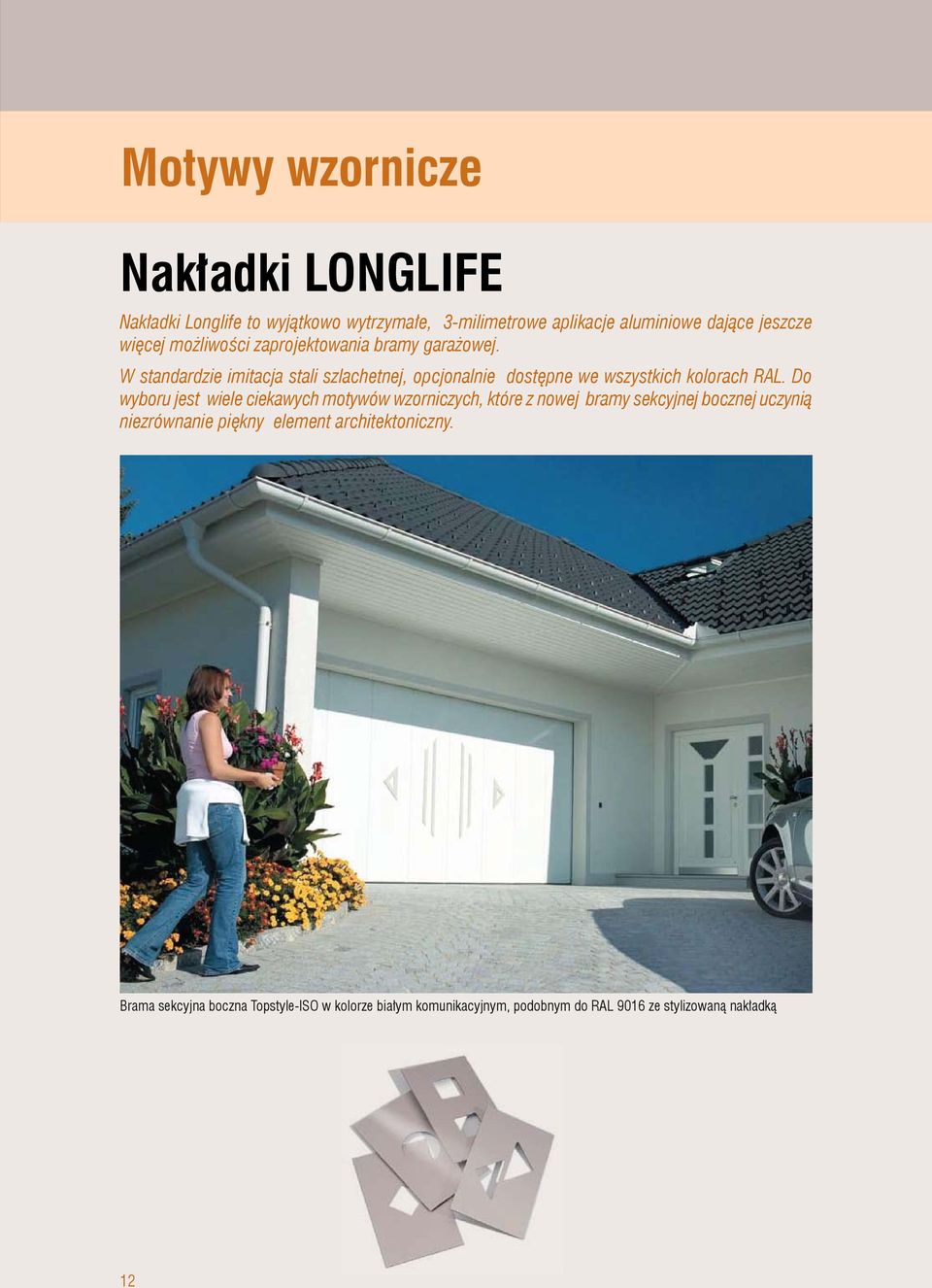

12 Motywy wzornicze Nakładki LONGLIFE Nakładki Longlife to wyjątkowo wytrzymałe, 3-milimetrowe aplikacje aluminiowe dające jeszcze więcej możliwości zaprojektowania bramy garażowej. W standardzie imitacja stali szlachetnej, opcjonalnie dostępne we wszystkich kolorach RAL. Do wyboru jest wiele ciekawych motywów wzorniczych, które z nowej bramy sekcyjnej bocznej uczynią niezrównanie piękny element architektoniczny. Brama sekcyjna boczna Topstyle-ISO w kolorze białym komunikacyjnym, podobnym do RAL 9016 ze stylizowaną nakładką 12

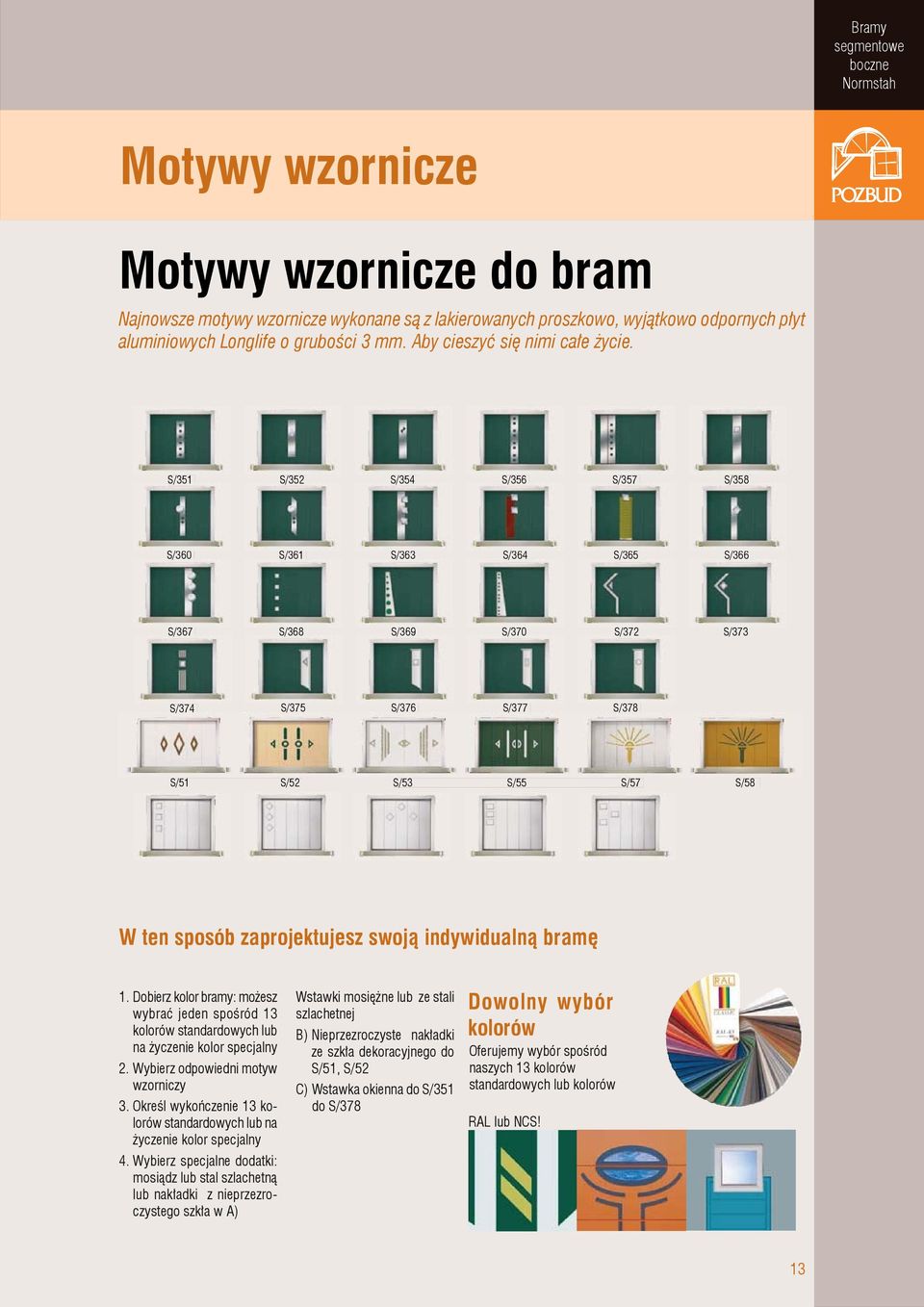

13 Bramy segmentowe boczne Normstah Motywy wzornicze Motywy wzornicze do bram Najnowsze motywy wzornicze wykonane są z lakierowanych proszkowo, wyjątkowo odpornych płyt aluminiowych Longlife o grubości 3 mm. Aby cieszyć się nimi całe życie. S/351 S/352 S/354 S/356 S/357 S/358 S/360 S/361 S/363 S/364 S/365 S/366 S/367 S/368 S/369 S/370 S/372 S/373 S/374 S/375 S/376 S/377 S/378 S/51 S/52 S/53 S/55 S/57 S/58 W ten sposób zaprojektujesz swoją indywidualną bramę 1. Dobierz kolor bramy: możesz wybrać jeden spośród 13 kolorów standardowych lub na życzenie kolor specjalny 2. Wybierz odpowiedni motyw wzorniczy 3. Określ wykończenie 13 kolorów standardowych lub na życzenie kolor specjalny 4. Wybierz specjalne dodatki: mosiądz lub stal szlachetną lub nakładki z nieprzezroczystego szkła w A) Wstawki mosiężne lub ze stali szlachetnej B) Nieprzezroczyste nakładki ze szkła dekoracyjnego do S/51, S/52 C) Wstawka okienna do S/351 do S/378 Dowolny wybór kolorów Oferujemy wybór spośród naszych 13 kolorów standardowych lub kolorów RAL lub NCS! 13

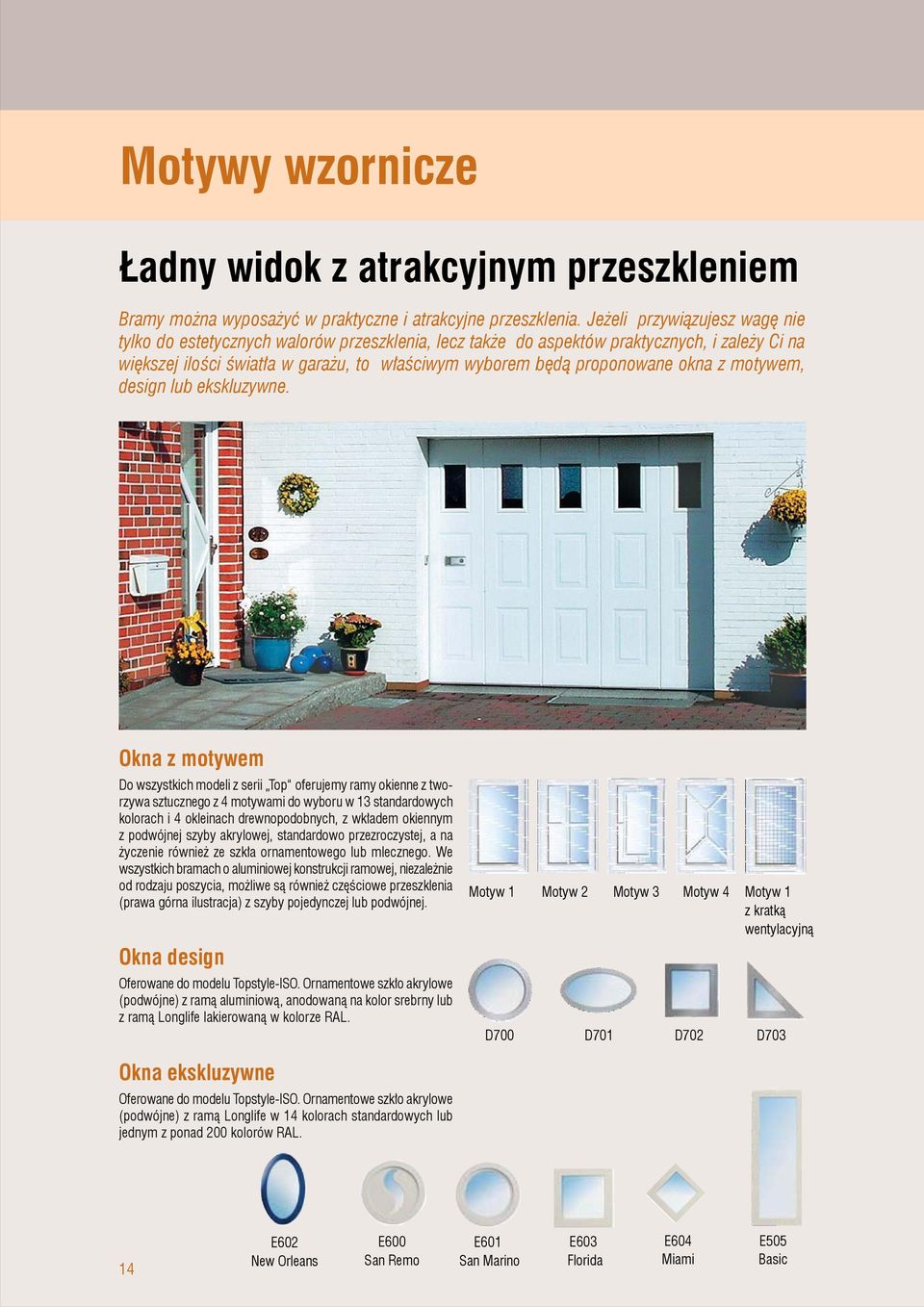

14 Motywy wzornicze Ładny widok z atrakcyjnym przeszkleniem Bramy można wyposażyć w praktyczne i atrakcyjne przeszklenia. Jeżeli przywiązujesz wagę nie tylko do estetycznych walorów przeszklenia, lecz także do aspektów praktycznych, i zależy Ci na większej ilości światła w garażu, to właściwym wyborem będą proponowane okna z motywem, design lub ekskluzywne. Okna z motywem Do wszystkich modeli z serii Top oferujemy ramy okienne z tworzywa sztucznego z 4 motywami do wyboru w 13 standardowych kolorach i 4 okleinach drewnopodobnych, z wkładem okiennym z podwójnej szyby akrylowej, standardowo przezroczystej, a na życzenie również ze szkła ornamentowego lub mlecznego. We wszystkich bramach o aluminiowej konstrukcji ramowej, niezależnie od rodzaju poszycia, możliwe są również częściowe przeszklenia (prawa górna ilustracja) z szyby pojedynczej lub podwójnej. Okna design Oferowane do modelu Topstyle-ISO. Ornamentowe szkło akrylowe (podwójne) z ramą aluminiową, anodowaną na kolor srebrny lub z ramą Longlife lakierowaną w kolorze RAL. Motyw 1 Motyw 2 Motyw 3 Motyw 4 Motyw 1 z kratką wentylacyjną D700 D701 D702 D703 Okna ekskluzywne Oferowane do modelu Topstyle-ISO. Ornamentowe szkło akrylowe (podwójne) z ramą Longlife w 14 kolorach standardowych lub jednym z ponad 200 kolorów RAL. 14 E602 New Orleans E600 San Remo E601 San Marino E603 Florida E604 Miami E505 Basic

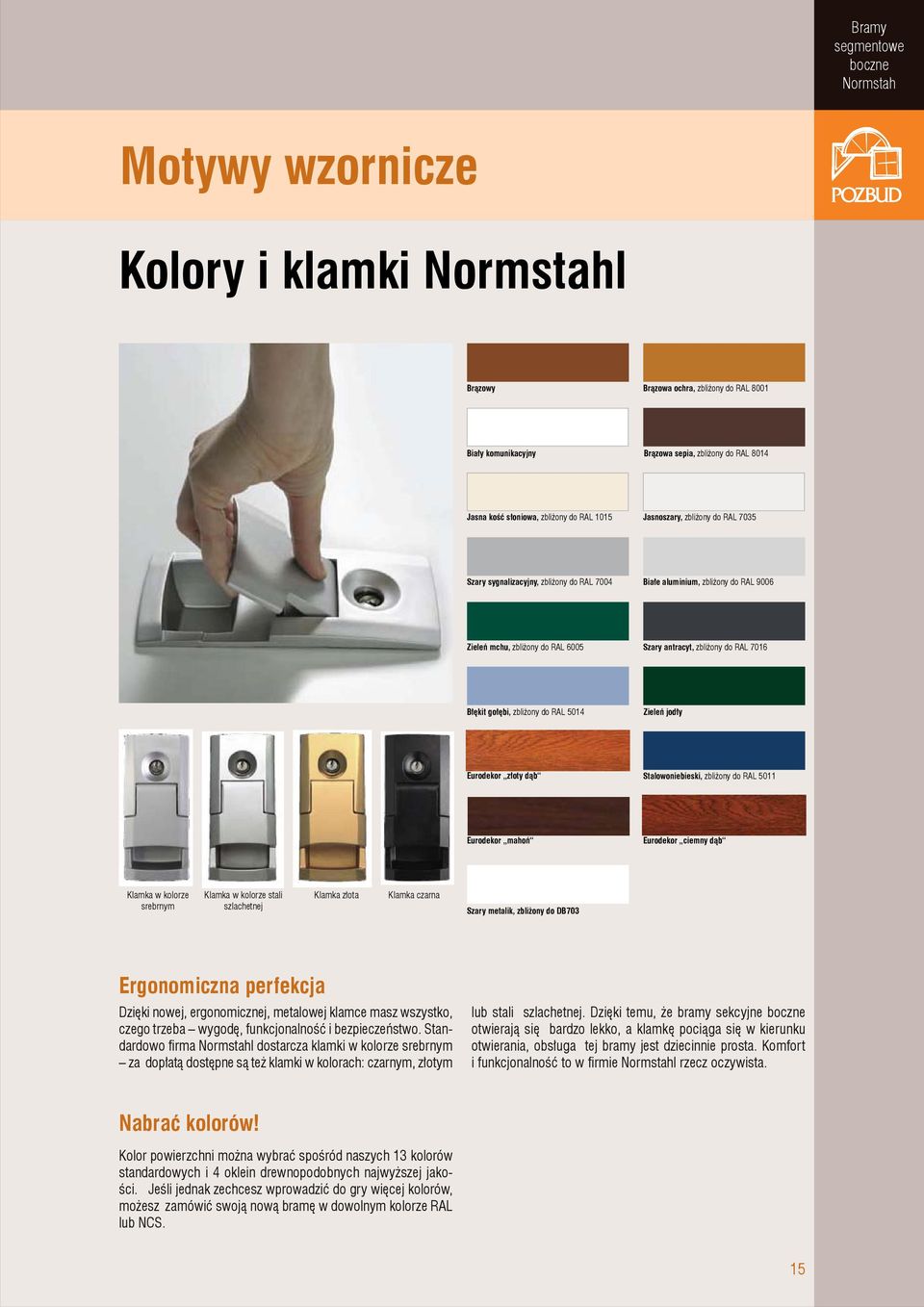

15 Bramy segmentowe boczne Normstah Motywy wzornicze Kolory i klamki Normstahl Brązowy Brązowa ochra, zbliżony do RAL 8001 Biały komunikacyjny Brązowa sepia, zbliżony do RAL 8014 Jasna kość słoniowa, zbliżony do RAL 1015 Jasnoszary, zbliżony do RAL 7035 Szary sygnalizacyjny, zbliżony do RAL 7004 Białe aluminium, zbliżony do RAL 9006 Zieleń mchu, zbliżony do RAL 6005 Szary antracyt, zbliżony do RAL 7016 Błękit gołębi, zbliżony do RAL 5014 Zieleń jodły Eurodekor złoty dąb Stalowoniebieski, zbliżony do RAL 5011 Eurodekor mahoń Eurodekor ciemny dąb Klamka w kolorze srebrnym Klamka w kolorze stali szlachetnej Klamka złota Klamka czarna Szary metalik, zbliżony do DB703 Ergonomiczna perfekcja Dzięki nowej, ergonomicznej, metalowej klamce masz wszystko, czego trzeba wygodę, funkcjonalność i bezpieczeństwo. Standardowo fi rma Normstahl dostarcza klamki w kolorze srebrnym za dopłatą dostępne są też klamki w kolorach: czarnym, złotym lub stali szlachetnej. Dzięki temu, że bramy sekcyjne boczne otwierają się bardzo lekko, a klamkę pociąga się w kierunku otwierania, obsługa tej bramy jest dziecinnie prosta. Komfort i funkcjonalność to w fi rmie Normstahl rzecz oczywista. Nabrać kolorów! Kolor powierzchni można wybrać spośród naszych 13 kolorów standardowych i 4 oklein drewnopodobnych najwyższej jakości. Jeśli jednak zechcesz wprowadzić do gry więcej kolorów, możesz zamówić swoją nową bramę w dowolnym kolorze RAL lub NCS. 15

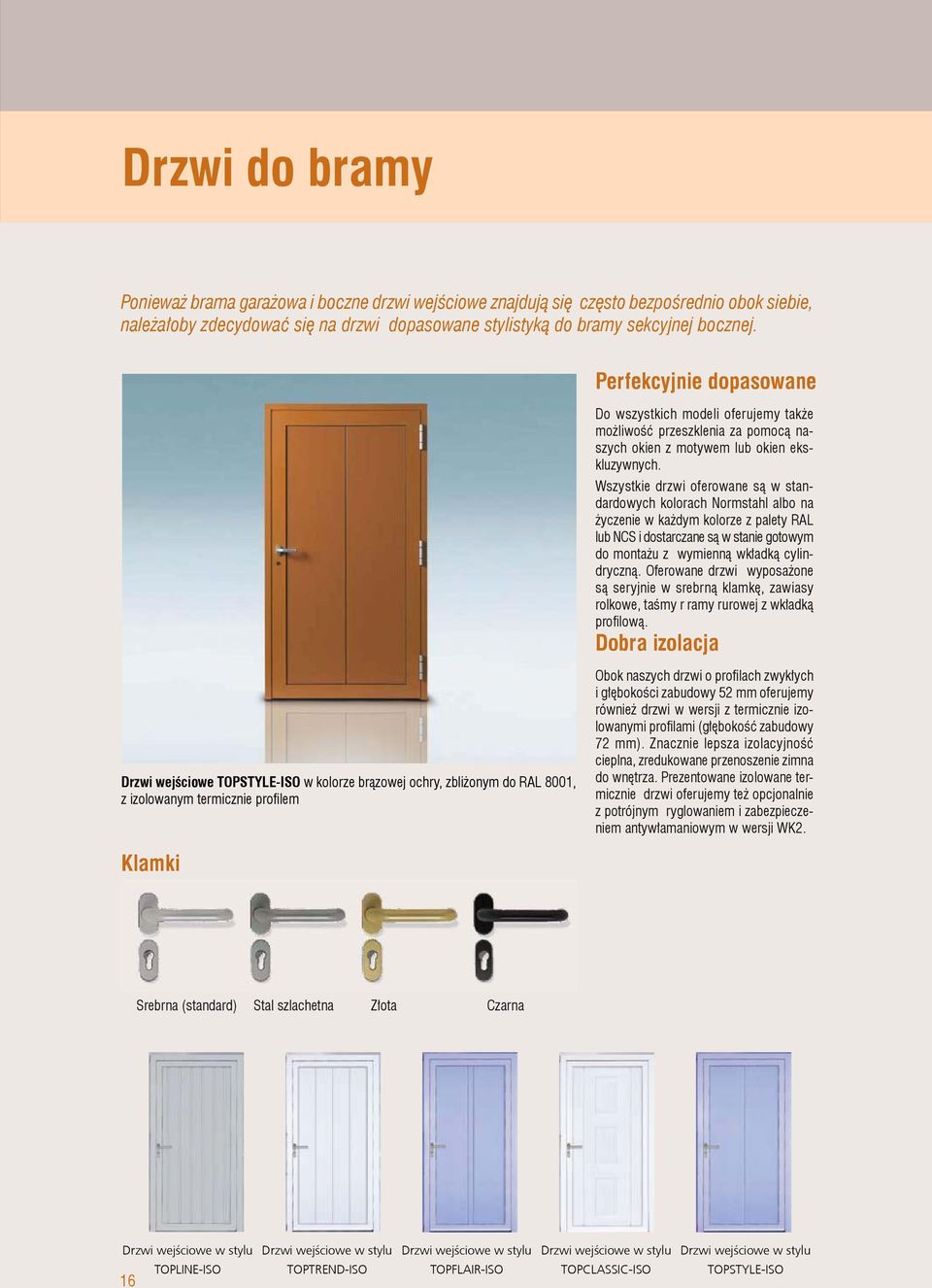

16 Drzwi do bramy Ponieważ brama garażowa i boczne drzwi wejściowe znajdują się często bezpośrednio obok siebie, należałoby zdecydować się na drzwi dopasowane stylistyką do bramy sekcyjnej bocznej. Perfekcyjnie dopasowane Drzwi wejściowe TOPSTYLE-ISO w kolorze brązowej ochry, zbliżonym do RAL 8001, z izolowanym termicznie profi lem Klamki Do wszystkich modeli oferujemy także możliwość przeszklenia za pomocą naszych okien z motywem lub okien ekskluzywnych. Wszystkie drzwi oferowane są w standardowych kolorach Normstahl albo na życzenie w każdym kolorze z palety RAL lub NCS i dostarczane są w stanie gotowym do montażu z wymienną wkładką cylindryczną. Oferowane drzwi wyposażone są seryjnie w srebrną klamkę, zawiasy rolkowe, taśmy r ramy rurowej z wkładką profi lową. Dobra izolacja Obok naszych drzwi o profi lach zwykłych i głębokości zabudowy 52 mm oferujemy również drzwi w wersji z termicznie izolowanymi profi lami (głębokość zabudowy 72 mm). Znacznie lepsza izolacyjność cieplna, zredukowane przenoszenie zimna do wnętrza. Prezentowane izolowane termicznie drzwi oferujemy też opcjonalnie z potrójnym ryglowaniem i zabezpieczeniem antywłamaniowym w wersji WK2. Srebrna (standard) Stal szlachetna Złota Czarna Drzwi wejściowe w stylu TOPLINE-ISO 16 Drzwi wejściowe w stylu TOPTREND-ISO Drzwi wejściowe w stylu TOPFLAIR-ISO Drzwi wejściowe w stylu TOPCLASSIC-ISO Drzwi wejściowe w stylu TOPSTYLE-ISO

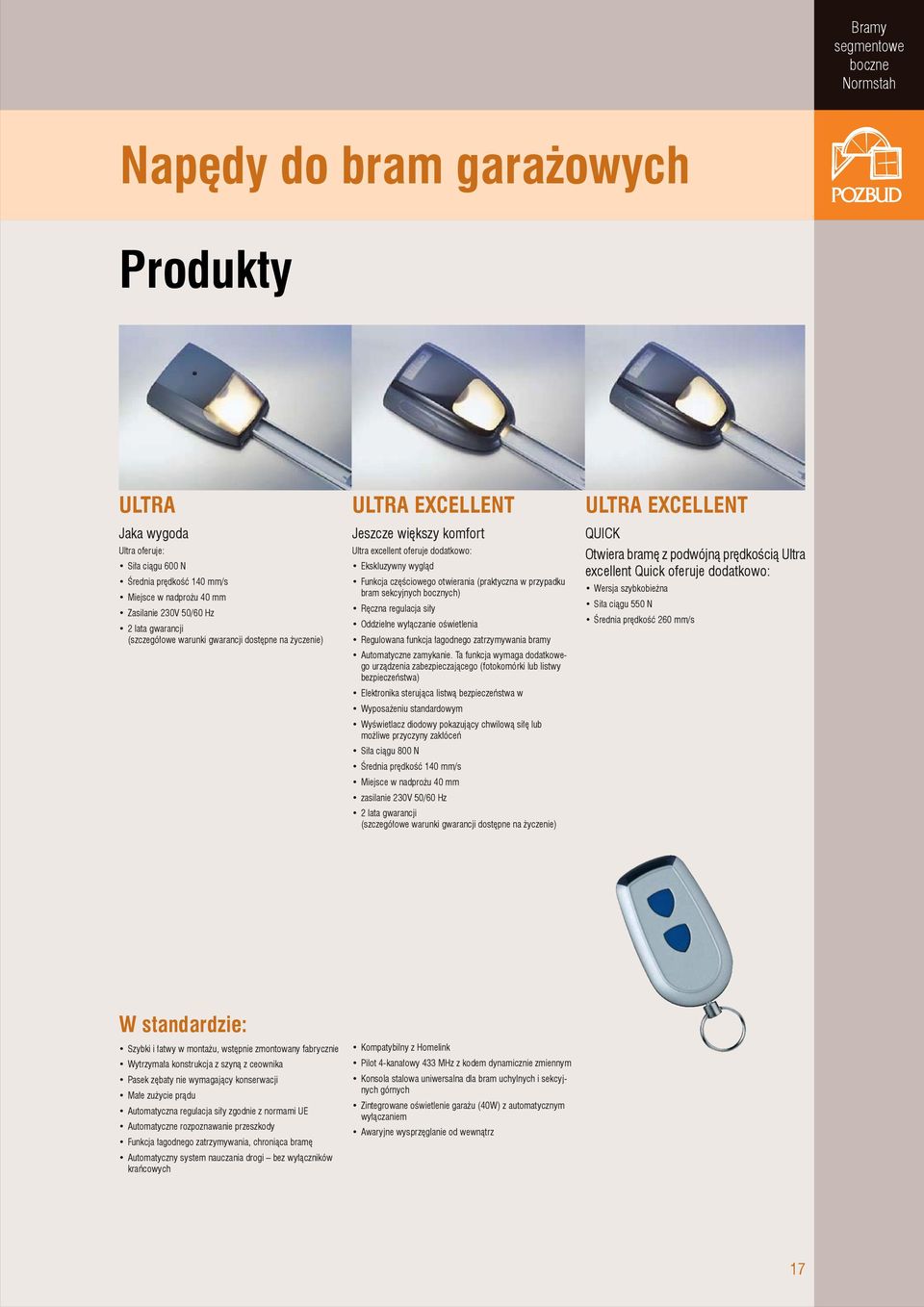

17 Bramy segmentowe boczne Normstah Napędy do bram garażowych Produkty ULTRA Jaka wygoda Ultra oferuje: Siła ciągu 600 N Średnia prędkość 140 mm/s Miejsce w nadprożu 40 mm Zasilanie 230V 50/60 Hz 2 lata gwarancji (szczegółowe warunki gwarancji dostępne na życzenie) ULTRA EXCELLENT Jeszcze większy komfort Ultra excellent oferuje dodatkowo: Ekskluzywny wygląd Funkcja częściowego otwierania (praktyczna w przypadku bram sekcyjnych bocznych) Ręczna regulacja siły Oddzielne wyłączanie oświetlenia Regulowana funkcja łagodnego zatrzymywania bramy Automatyczne zamykanie. Ta funkcja wymaga dodatkowego urządzenia zabezpieczającego (fotokomórki lub listwy bezpieczeństwa) Elektronika sterująca listwą bezpieczeństwa w Wyposażeniu standardowym Wyświetlacz diodowy pokazujący chwilową siłę lub możliwe przyczyny zakłóceń Siła ciągu 800 N Średnia prędkość 140 mm/s Miejsce w nadprożu 40 mm zasilanie 230V 50/60 Hz 2 lata gwarancji (szczegółowe warunki gwarancji dostępne na życzenie) ULTRA EXCELLENT QUICK Otwiera bramę z podwójną prędkością Ultra excellent Quick oferuje dodatkowo: Wersja szybkobieżna Siła ciągu 550 N Średnia prędkość 260 mm/s W standardzie: Szybki i łatwy w montażu, wstępnie zmontowany fabrycznie Wytrzymała konstrukcja z szyną z ceownika Pasek zębaty nie wymagający konserwacji Małe zużycie prądu Automatyczna regulacja siły zgodnie z normami UE Automatyczne rozpoznawanie przeszkody Funkcja łagodnego zatrzymywania, chroniąca bramę Automatyczny system nauczania drogi bez wyłączników krańcowych Kompatybilny z Homelink Pilot 4-kanałowy 433 MHz z kodem dynamicznie zmiennym Konsola stalowa uniwersalna dla bram uchylnych i sekcyjnych górnych Zintegrowane oświetlenie garażu (40W) z automatycznym wyłączaniem Awaryjne wysprzęglanie od wewnątrz 17

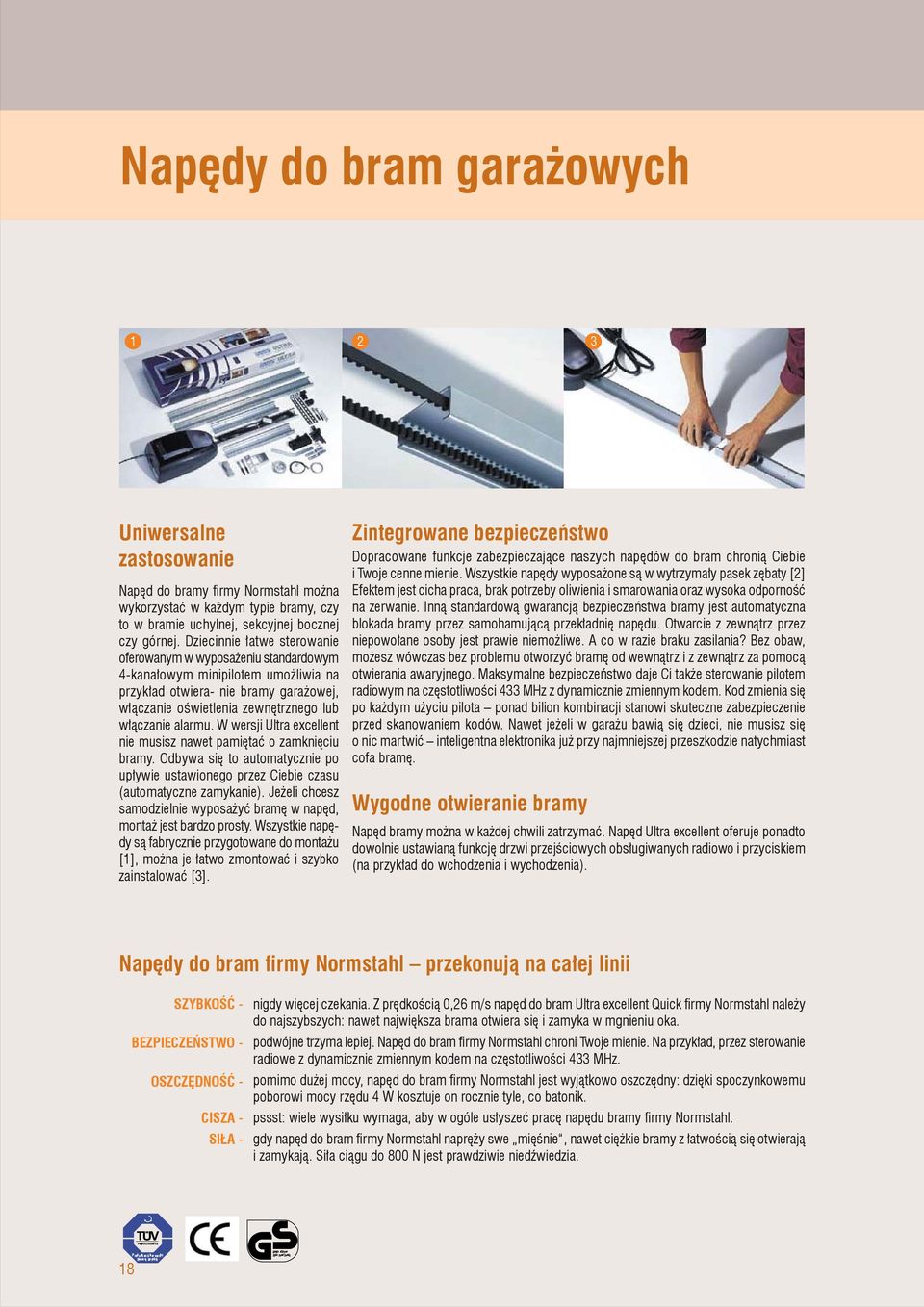

18 Napędy do bram garażowych Uniwersalne zastosowanie Napęd do bramy fi rmy Normstahl można wykorzystać w każdym typie bramy, czy to w bramie uchylnej, sekcyjnej bocznej czy górnej. Dziecinnie łatwe sterowanie oferowanym w wyposażeniu standardowym 4-kanałowym minipilotem umożliwia na przykład otwiera- nie bramy garażowej, włączanie oświetlenia zewnętrznego lub włączanie alarmu. W wersji Ultra excellent nie musisz nawet pamiętać o zamknięciu bramy. Odbywa się to automatycznie po upływie ustawionego przez Ciebie czasu (automatyczne zamykanie). Jeżeli chcesz samodzielnie wyposażyć bramę w napęd, montaż jest bardzo prosty. Wszystkie napędy są fabrycznie przygotowane do montażu [1], można je łatwo zmontować i szybko zainstalować [3]. Zintegrowane bezpieczeństwo Dopracowane funkcje zabezpieczające naszych napędów do bram chronią Ciebie i Twoje cenne mienie. Wszystkie napędy wyposażone są w wytrzymały pasek zębaty [2] Efektem jest cicha praca, brak potrzeby oliwienia i smarowania oraz wysoka odporność na zerwanie. Inną standardową gwarancją bezpieczeństwa bramy jest automatyczna blokada bramy przez samohamującą przekładnię napędu. Otwarcie z zewnątrz przez niepowołane osoby jest prawie niemożliwe. A co w razie braku zasilania? Bez obaw, możesz wówczas bez problemu otworzyć bramę od wewnątrz i z zewnątrz za pomocą otwierania awaryjnego. Maksymalne bezpieczeństwo daje Ci także sterowanie pilotem radiowym na częstotliwości 433 MHz z dynamicznie zmiennym kodem. Kod zmienia się po każdym użyciu pilota ponad bilion kombinacji stanowi skuteczne zabezpieczenie przed skanowaniem kodów. Nawet jeżeli w garażu bawią się dzieci, nie musisz się o nic martwić inteligentna elektronika już przy najmniejszej przeszkodzie natychmiast cofa bramę. Wygodne otwieranie bramy Napęd bramy można w każdej chwili zatrzymać. Napęd Ultra excellent oferuje ponadto dowolnie ustawianą funkcję drzwi przejściowych obsługiwanych radiowo i przyciskiem (na przykład do wchodzenia i wychodzenia). Napędy do bram fi rmy Normstahl przekonują na całej linii SZYBKOŚĆ - BEZPIECZEŃSTWO - OSZCZĘDNOŚĆ - CISZA - SIŁA - nigdy więcej czekania. Z prędkością 0,26 m/s napęd do bram Ultra excellent Quick fi rmy Normstahl należy do najszybszych: nawet największa brama otwiera się i zamyka w mgnieniu oka. podwójne trzyma lepiej. Napęd do bram fi rmy Normstahl chroni Twoje mienie. Na przykład, przez sterowanie radiowe z dynamicznie zmiennym kodem na częstotliwości 433 MHz. pomimo dużej mocy, napęd do bram fi rmy Normstahl jest wyjątkowo oszczędny: dzięki spoczynkowemu poborowi mocy rzędu 4 W kosztuje on rocznie tyle, co batonik. pssst: wiele wysiłku wymaga, aby w ogóle usłyszeć pracę napędu bramy fi rmy Normstahl. gdy napęd do bram fi rmy Normstahl napręży swe mięśnie, nawet ciężkie bramy z łatwością się otwierają i zamykają. Siła ciągu do 800 N jest prawdziwie niedźwiedzia. 18

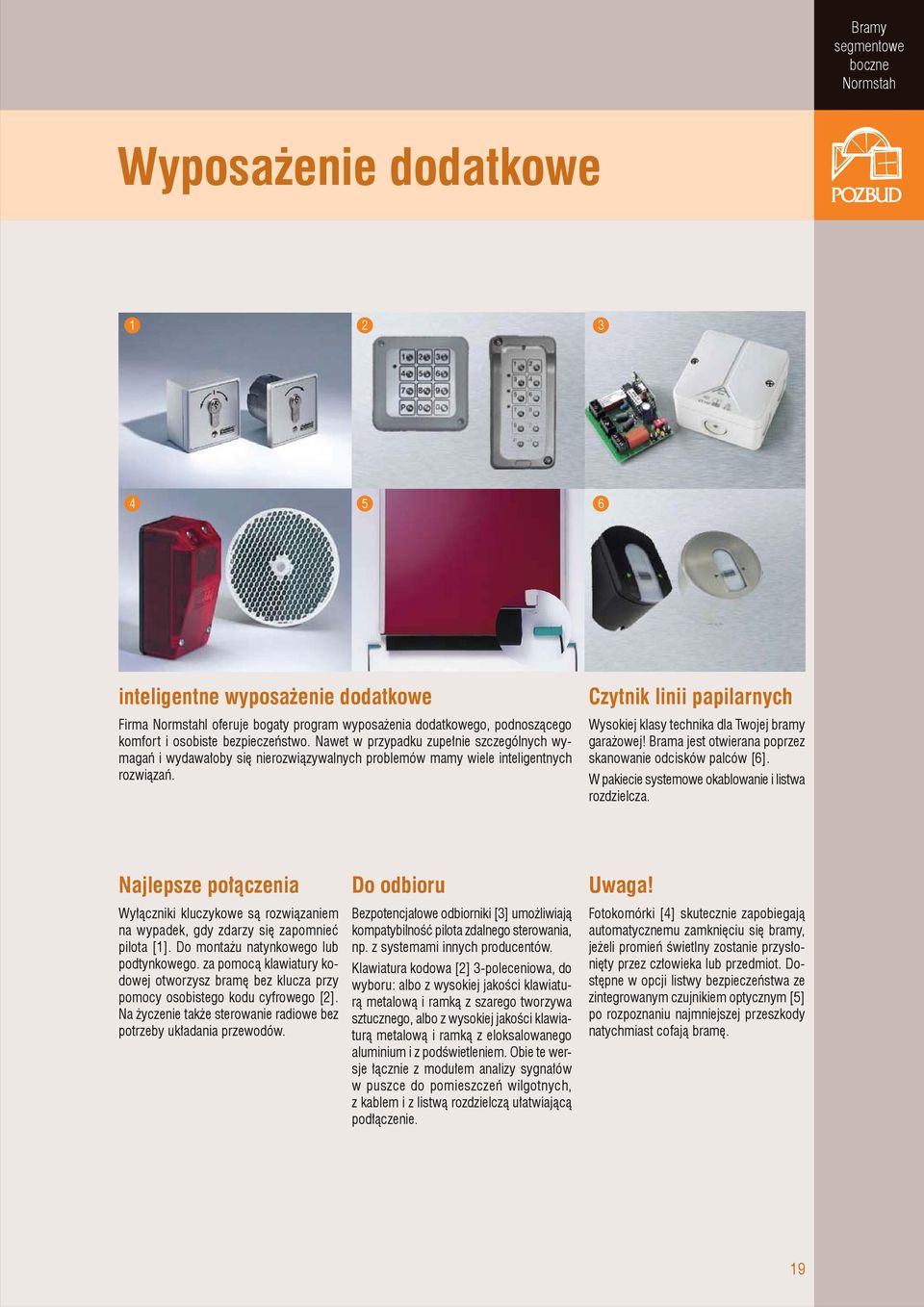

19 Bramy segmentowe boczne Normstah Wyposażenie dodatkowe inteligentne wyposażenie dodatkowe Firma Normstahl oferuje bogaty program wyposażenia dodatkowego, podnoszącego komfort i osobiste bezpieczeństwo. Nawet w przypadku zupełnie szczególnych wymagań i wydawałoby się nierozwiązywalnych problemów mamy wiele inteligentnych rozwiązań. Czytnik linii papilarnych Wysokiej klasy technika dla Twojej bramy garażowej! Brama jest otwierana poprzez skanowanie odcisków palców [6]. W pakiecie systemowe okablowanie i listwa rozdzielcza. Najlepsze połączenia Wyłączniki kluczykowe są rozwiązaniem na wypadek, gdy zdarzy się zapomnieć pilota [1]. Do montażu natynkowego lub podtynkowego. za pomocą klawiatury kodowej otworzysz bramę bez klucza przy pomocy osobistego kodu cyfrowego [2]. Na życzenie także sterowanie radiowe bez potrzeby układania przewodów. Do odbioru Bezpotencjałowe odbiorniki [3] umożliwiają kompatybilność pilota zdalnego sterowania, np. z systemami innych producentów. Klawiatura kodowa [2] 3-poleceniowa, do wyboru: albo z wysokiej jakości klawiaturą metalową i ramką z szarego tworzywa sztucznego, albo z wysokiej jakości klawiaturą metalową i ramką z eloksalowanego aluminium i z podświetleniem. Obie te wersje łącznie z modułem analizy sygnałów w puszce do pomieszczeń wilgotnych, z kablem i z listwą rozdzielczą ułatwiającą podłączenie. Uwaga! Fotokomórki [4] skutecznie zapobiegają automatycznemu zamknięciu się bramy, jeżeli promień świetlny zostanie przysłonięty przez człowieka lub przedmiot. Dostępne w opcji listwy bezpieczeństwa ze zintegrowanym czujnikiem optycznym [5] po rozpoznaniu najmniejszej przeszkody natychmiast cofają bramę. 19

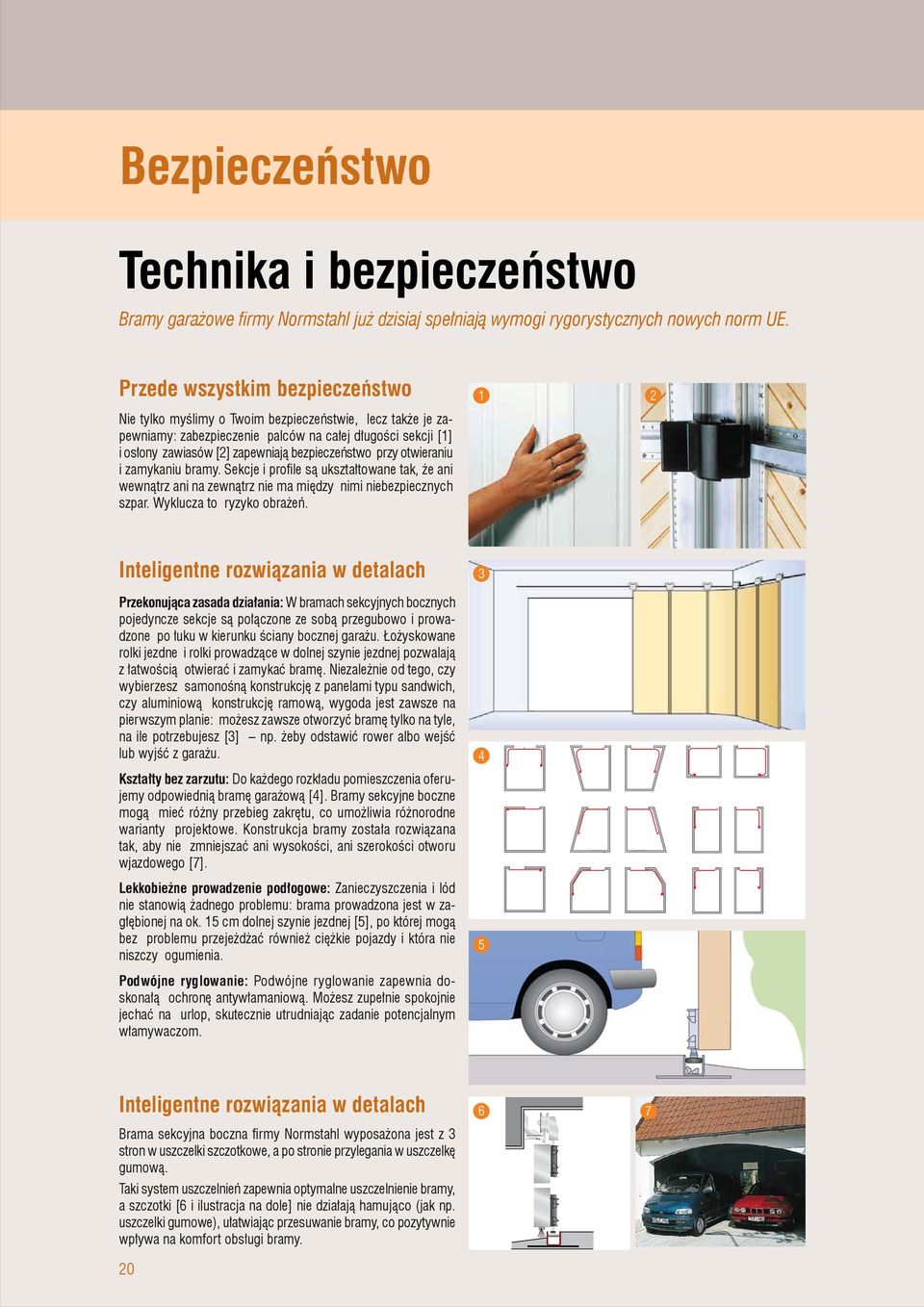

20 Bezpieczeństwo Technika i bezpieczeństwo Bramy garażowe fi rmy Normstahl już dzisiaj spełniają wymogi rygorystycznych nowych norm UE. Przede wszystkim bezpieczeństwo Nie tylko myślimy o Twoim bezpieczeństwie, lecz także je zapewniamy: zabezpieczenie palców na całej długości sekcji [1] i osłony zawiasów [2] zapewniają bezpieczeństwo przy otwieraniu i zamykaniu bramy. Sekcje i profi le są ukształtowane tak, że ani wewnątrz ani na zewnątrz nie ma między nimi niebezpiecznych szpar. Wyklucza to ryzyko obrażeń. 1 2 Inteligentne rozwiązania w detalach Przekonująca zasada działania: W bramach sekcyjnych bocznych pojedyncze sekcje są połączone ze sobą przegubowo i prowadzone po łuku w kierunku ściany bocznej garażu. Łożyskowane rolki jezdne i rolki prowadzące w dolnej szynie jezdnej pozwalają z łatwością otwierać i zamykać bramę. Niezależnie od tego, czy wybierzesz samonośną konstrukcję z panelami typu sandwich, czy aluminiową konstrukcję ramową, wygoda jest zawsze na pierwszym planie: możesz zawsze otworzyć bramę tylko na tyle, na ile potrzebujesz [3] np. żeby odstawić rower albo wejść lub wyjść z garażu. Kształty bez zarzutu: Do każdego rozkładu pomieszczenia oferujemy odpowiednią bramę garażową [4]. Bramy sekcyjne boczne mogą mieć różny przebieg zakrętu, co umożliwia różnorodne warianty projektowe. Konstrukcja bramy została rozwiązana tak, aby nie zmniejszać ani wysokości, ani szerokości otworu wjazdowego [7]. Lekkobieżne prowadzenie podłogowe: Zanieczyszczenia i lód nie stanowią żadnego problemu: brama prowadzona jest w zagłębionej na ok. 15 cm dolnej szynie jezdnej [5], po której mogą bez problemu przejeżdżać również ciężkie pojazdy i która nie niszczy ogumienia. Podwójne ryglowanie: Podwójne ryglowanie zapewnia doskonałą ochronę antywłamaniową. Możesz zupełnie spokojnie jechać na urlop, skutecznie utrudniając zadanie potencjalnym włamywaczom Inteligentne rozwiązania w detalach Brama sekcyjna boczna fi rmy Normstahl wyposażona jest z 3 stron w uszczelki szczotkowe, a po stronie przylegania w uszczelkę gumową. Taki system uszczelnień zapewnia optymalne uszczelnienie bramy, a szczotki [6 i ilustracja na dole] nie działają hamująco (jak np. uszczelki gumowe), ułatwiając przesuwanie bramy, co pozytywnie wpływa na komfort obsługi bramy

21 Bramy segmentowe boczne Normstah Szczegóły techniczne Szczegóły konstrukcyjne Niezawodne działanie Czy to aluminiowa konstrukcja ramowa, czy samonośna konstrukcja panelowa bramy sekcyjne boczne fi rmy Normstahl są stabilne i niezawodne. Szyny jezdne oraz wszystkie nośne elementy stalowe są zawsze ocynkowane, a przez to trwale zabezpieczone przed rdzą. Bezobsługowe rolki prowadzące i łożyskowane rolki jezdne sprawiają, że bramy zabezpieczone są przed wypadnięciem i pracują wyjątkowo lekko. Prowadzenie podłogowe W wersji standardowej dolną szynę jezdną wpuszcza się w posadzkę nowego garażu. Idealna do starszych budynków: szyna renowacyjna. Bramę montuje się w otynkowanym garażu, a dolną szynę jezdną przykręca się do posadzki bez konieczności kucia. Odpływ wody Dolna szyna jezdna posiada otwory do odpływu wody. Należy pamiętać, że rynna odwadniająca musi być wykonana ze spadkiem na zewnątrz. Rodzaje konstrukcji Konstrukcja modeli serii Top Aluminiowa konstrukcja ramowa 100 mm Zajmuje bardzo ma³o miejsca Dziêki innowacyjnemu zespo³owi jezdnemu wymagane jest tylko 100 mm nadpro a szyna dolna górna krawêdź gotowej posadzki 40 mm szyna renowacyjna górna krawêdź gotowej posadzki posadzka na zewn¹trz 10 mm ni ej krawêdź górna gotowej posadzki odp³yw wody Napędy do bram sekcyjnych bocznych bramy 1-skrzydłowe Bramy 2-skrzydłowe Szerokość bramy 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x Ultra Ultra lang Ultra excellent Ultra excellent lang Ultra excellent lang 3 Ultra excellent lang 4 Wskazówka: Ultra excellent Quick nie stosuje się przy podwójnym łuku. 21

22 Szczegóły techniczne Wymiary montażowe Prowadzenie łukowe mm dolna krawędź gotowego sufi tu 100 mm łuk standardowy głębokość wsuwania = szerokość światła wjazdu mm cofnięcie muru C krawędź górna surowej posadzki wysokość światła wjazdu głębokość wsuwania krawędź górna gotowej posadzki C = 450 mm 45 mm 50 mm C szerokość światła wjazdu z konsolą zawiasową (za dopłatą) Otwieranie w prawo i w lewo przesuwane w lewo przesuwane w prawo przesuwane w lewo i prawo 6 m 6 m 12 m C = 320 do 449 mm Osłony boczne przy braku nadproża przy za małej wysokości nadproża z podwójnym łukiem (za dopłatą) przy braku odstępu od ściany przy za małym odstępie od ściany C = 200 bis 319 mm Wymiary standardowe i specjalne Wymiary zamówieniowe (szer. x wys.) = wymiary wykończonego otworu w mm wysokość do (mm) X = wymiar standardowy = wymiary specjalne 2500 X X 2250 X X X X X X 2125 X X X X X X X 2000 X X X X szerokość do (mm)

23 Bramy segmentowe boczne Normstah Certyfi katy i nagrody 23
