1. DANE ZGŁOSZENIOWE DLA ORGANÓW ADMINISTRACJI BUDOWLANEJ.

Transkrypt

1 Spis treści 1. Dane zgłoszeniowe dla organów administracji budowlanej str.3 2. Charakterystyka ogólna str.4 3. Charakterystyka techniczna str.6 4. Protokół PZUDP w Głubczycach nr 94/2008 z dnia r str Decyzja Burmistrza Głubczyc nr KI.5548/29/2008 z dnia r str Decyzja Starosty Głubczyckiego nr DP-5444/34/2008 z dnia r str Plan orientacyjny str Trasa przebudowywanej sieci telekomunikacyjnej str Schemat przebudowy sieci rozdzielczej str Schematy sieci abonenckich str Schemat przebudowy kabla optycznego str Schemat wyprostowany kabla optotelekomunikacyjnego.... str Rozkład włókien w projektowanym torze optycznym.... str Zestawienie wybranych materiałów str Symbole sieci telekomunikacyjnej str Wykaz właścicieli i władających str Umowy z indywidualnymi właścicielami gruntów str.45 2

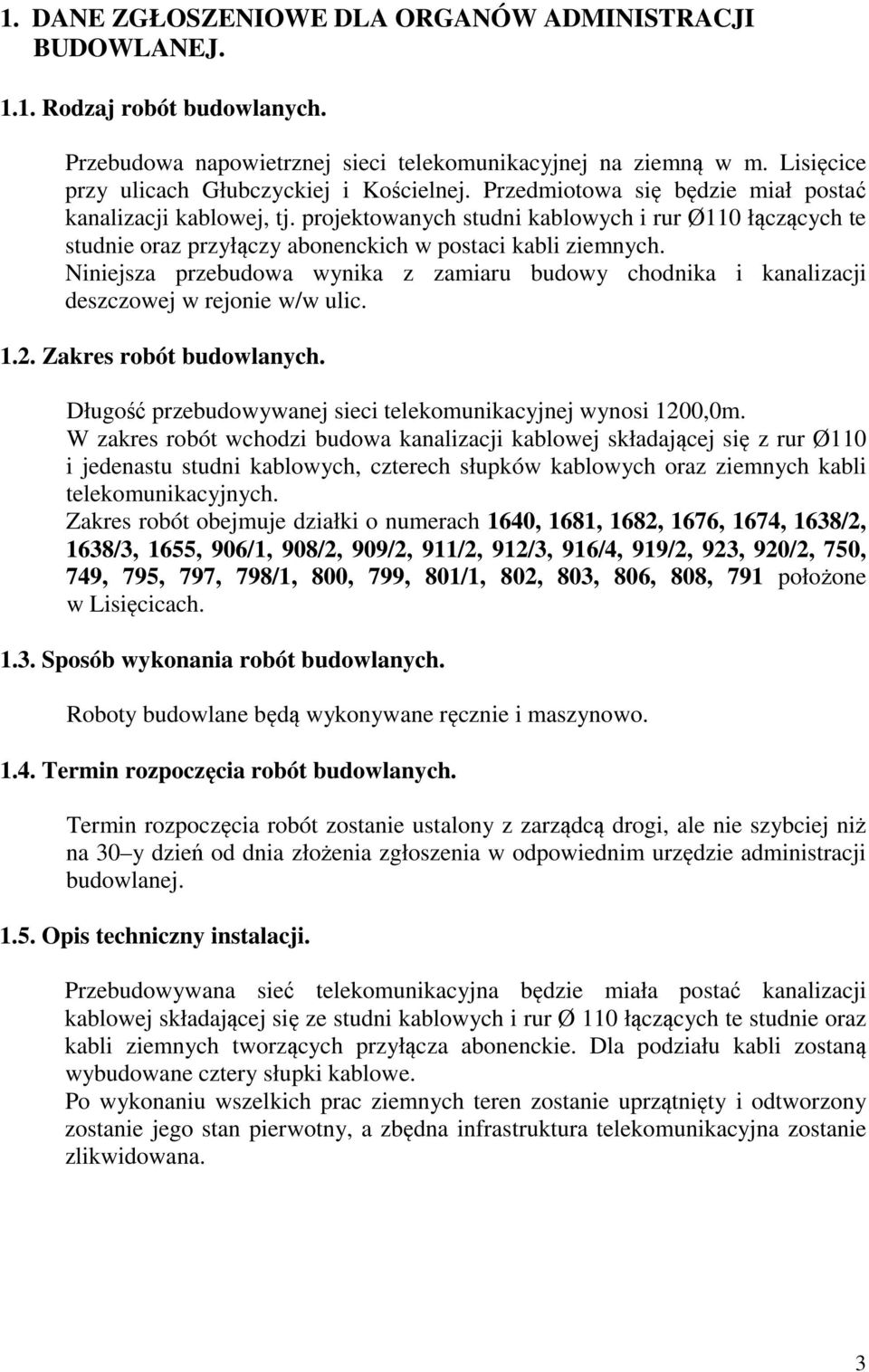

2 1. DANE ZGŁOSZENIOWE DLA ORGANÓW ADMINISTRACJI BUDOWLANEJ Rodzaj robót budowlanych. Przebudowa napowietrznej sieci telekomunikacyjnej na ziemną w m. Lisięcice przy ulicach Głubczyckiej i Kościelnej. Przedmiotowa się będzie miał postać kanalizacji kablowej, tj. projektowanych studni kablowych i rur Ø110 łączących te studnie oraz przyłączy abonenckich w postaci kabli ziemnych. Niniejsza przebudowa wynika z zamiaru budowy chodnika i kanalizacji deszczowej w rejonie w/w ulic Zakres robót budowlanych. Długość przebudowywanej sieci telekomunikacyjnej wynosi 1200,0m. W zakres robót wchodzi budowa kanalizacji kablowej składającej się z rur Ø110 i jedenastu studni kablowych, czterech słupków kablowych oraz ziemnych kabli telekomunikacyjnych. Zakres robót obejmuje działki o numerach 1640, 1681, 1682, 1676, 1674, 1638/2, 1638/3, 1655, 906/1, 908/2, 909/2, 911/2, 912/3, 916/4, 919/2, 923, 920/2, 750, 749, 795, 797, 798/1, 800, 799, 801/1, 802, 803, 806, 808, 791 położone w Lisięcicach Sposób wykonania robót budowlanych. Roboty budowlane będą wykonywane ręcznie i maszynowo Termin rozpoczęcia robót budowlanych. Termin rozpoczęcia robót zostanie ustalony z zarządcą drogi, ale nie szybciej niż na 30 y dzień od dnia złożenia zgłoszenia w odpowiednim urzędzie administracji budowlanej Opis techniczny instalacji. Przebudowywana sieć telekomunikacyjna będzie miała postać kanalizacji kablowej składającej się ze studni kablowych i rur Ø 110 łączących te studnie oraz kabli ziemnych tworzących przyłącza abonenckie. Dla podziału kabli zostaną wybudowane cztery słupki kablowe. Po wykonaniu wszelkich prac ziemnych teren zostanie uprzątnięty i odtworzony zostanie jego stan pierwotny, a zbędna infrastruktura telekomunikacyjna zostanie zlikwidowana. 3

3 2. CHARAKTERYSTYKA OGÓLNA Przedmiot projektu. Przedmiotem projektu jest przebudowa sieci telekomunikacyjnej w obrębie przebudowywanych dróg powiatowych, tj. ulic Głubczyckiej i Kościelnej w Lisięcicach Podstawa opracowania Zlecenie B.O.T. SEWI Inwentaryzacja obszaru objętego projektem Ustalenia z właścicielami i administratorami trenów Opinia Powiatowego Zespołu Uzgadniania Dokumentacji Projektowych Warunki techniczne realizacji prac Inwestor. Inwestorem jest Powiat Głubczycki, Głubczyce, ul. Kochanowskiego Zakres opracowania. Zakres opracowania obejmuje budowę kanalizacji pierwotnej i wtórnej, budowę rurociągu kablowego, budowę kabla światłowodowego i kabli miedzianych. W ramach tego opracowania zawarta została likwidacja zbędnej infrastruktury telekomunikacyjnej Zakres rzeczowy. Zakres rzeczowy budowy zawiera: budowę linii światłowodowej długość trasowa - 0,494 km, długość optyczna - 0,534 km, budowę kanalizacji pierwotnej - 0,806 km - 0,806 kmo budowę kanalizacji wtórnej - 0,388 km budowę podwójnego rurociągu kablowego - 0,090 km budowę kabli miedzianych, kanałowych - 3,848 km likwidację linii napowietrznej - 2,100 km likwidację słupów teletechnicznych - 18 szt. 4

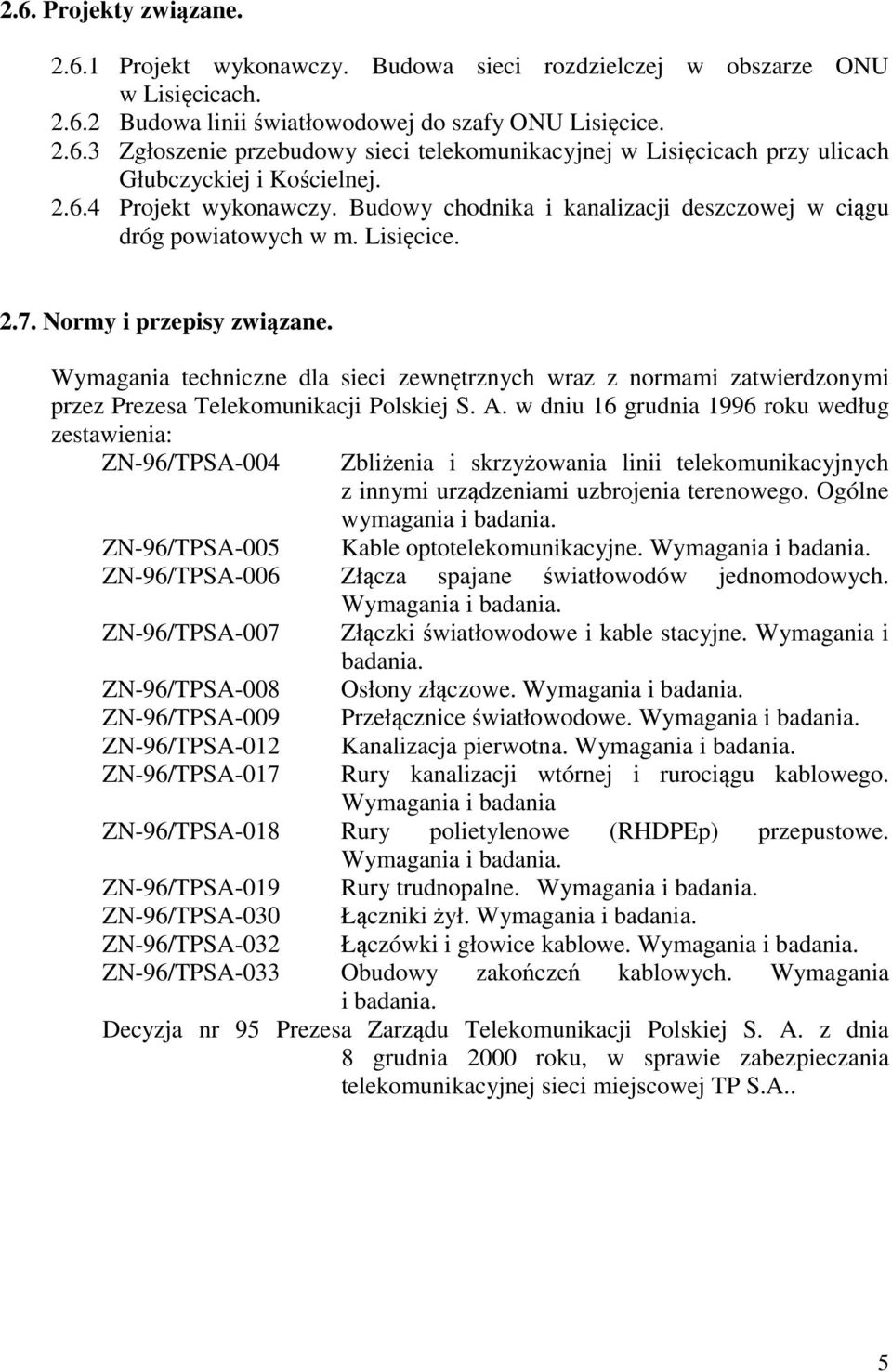

4 2.6. Projekty związane Projekt wykonawczy. Budowa sieci rozdzielczej w obszarze ONU w Lisięcicach Budowa linii światłowodowej do szafy ONU Lisięcice Zgłoszenie przebudowy sieci telekomunikacyjnej w Lisięcicach przy ulicach Głubczyckiej i Kościelnej Projekt wykonawczy. Budowy chodnika i kanalizacji deszczowej w ciągu dróg powiatowych w m. Lisięcice Normy i przepisy związane. Wymagania techniczne dla sieci zewnętrznych wraz z normami zatwierdzonymi przez Prezesa Telekomunikacji Polskiej S. A. w dniu 16 grudnia 1996 roku według zestawienia: ZN-96/TPSA-004 Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. Kable optotelekomunikacyjne. Wymagania i badania. ZN-96/TPSA-005 ZN-96/TPSA-006 Złącza spajane światłowodów jednomodowych. Wymagania i badania. ZN-96/TPSA-007 Złączki światłowodowe i kable stacyjne. Wymagania i badania. ZN-96/TPSA-008 Osłony złączowe. Wymagania i badania. ZN-96/TPSA-009 Przełącznice światłowodowe. Wymagania i badania. ZN-96/TPSA-012 Kanalizacja pierwotna. Wymagania i badania. ZN-96/TPSA-017 Rury kanalizacji wtórnej i rurociągu kablowego. Wymagania i badania ZN-96/TPSA-018 Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. ZN-96/TPSA-019 Rury trudnopalne. Wymagania i badania. ZN-96/TPSA-030 Łączniki żył. Wymagania i badania. ZN-96/TPSA-032 Łączówki i głowice kablowe. Wymagania i badania. ZN-96/TPSA-033 Obudowy zakończeń kablowych. Wymagania i badania. Decyzja nr 95 Prezesa Zarządu Telekomunikacji Polskiej S. A. z dnia 8 grudnia 2000 roku, w sprawie zabezpieczania telekomunikacyjnej sieci miejscowej TP S.A.. 5

5 3. CHARAKTERYSTYKA TECHNICZNA Stan istniejący. Istniejąca kanalizacja teletechniczna leżąca w obrębie naszego projektu ma postać jednego przęsła kanalizacji kablowej. Przedmiotowa przebudowa dotyczy sieci światłowodowej, magistralnej, rozdzielczej i abonenckiej obszaru ONU Lisięcice, której właścicielem jest Telekomunikacja Polska S.A.. Sieć tą tworzą napowietrzne kable telekomunikacyjne podwieszone na podbudowie słupów drewnianych w większości uszczudlonych. Słupy te są usytuowane w poboczach dróg powiatowych, które mają zostać zabudowane chodnikiem wraz z kanalizacją deszczową. Kable magistralne i kable rozdzielcze posiadają żyłę 0,6. Trasa projektowanej kanalizacji kablowej przebiega przez teren wyłożony brukowcem (rynsztok) i przez chodnik z kostki brukowej. Trasa ziemnych przyłączy abonenckich przebiega przez ogródki przydomowe, które ze względu na dużą różnicę poziomów są odgrodzone betonowymi murkami oporowymi. W obszarze przebudowy leży odcinek napowietrznej linii światłowodowej, która zaczyna swój bieg od zasobnika złączowego usytuowanego przy ulicy Szkolnej. Wraz z przebudową sieci telekomunikacyjnej zostaną przebudowane przyłącza abonenckie, które są wykonane kablami napowietrznymi. Napowietrzne przyłącza abonenckie zakończone są na elewacji budynków klientów w puszkach hermetycznych lub w ochronnikach. Aby zredukować koszty przebudowy tejże sieci zaplanowano wykorzystanie tych puszek i ochronników, co będzie skutkowało brakiem potrzeby przebudowy instalacji telefonicznych w budynkach abonentów. W trakcie rozmów przedstawicieli powiatu Głubczyckiego i Telekomunikacji Polskiej S.A. ustalono, że strona TP S.A. dostarczy studnie kablowe i rury do budowy kanalizacji teletechnicznej Stan projektowany Budowa kanalizacji pierwotnej. Od studni L2 do studni L13 należy wybudować kanalizację kablową jednootworową, w ciągu której należy zabudować studnie SKR 1 i SK 1. W miejscach o ograniczonym polu manewru zaprojektowano studnie SK 1. Przęsła kanalizacji kablowej wykonać rurą HDPEk-S 110 za wyjątkiem przęsła od studni L4 do studni L5, które należy wykonać rurą HDPEk-F 110. Studnie wyposażyć w ramy i pokrywy typu lekkiego. Współbieżnie do rur kanalizacji kablowej należy ułożyć kable abonenckie przedstawione na rys. nr 3. 6

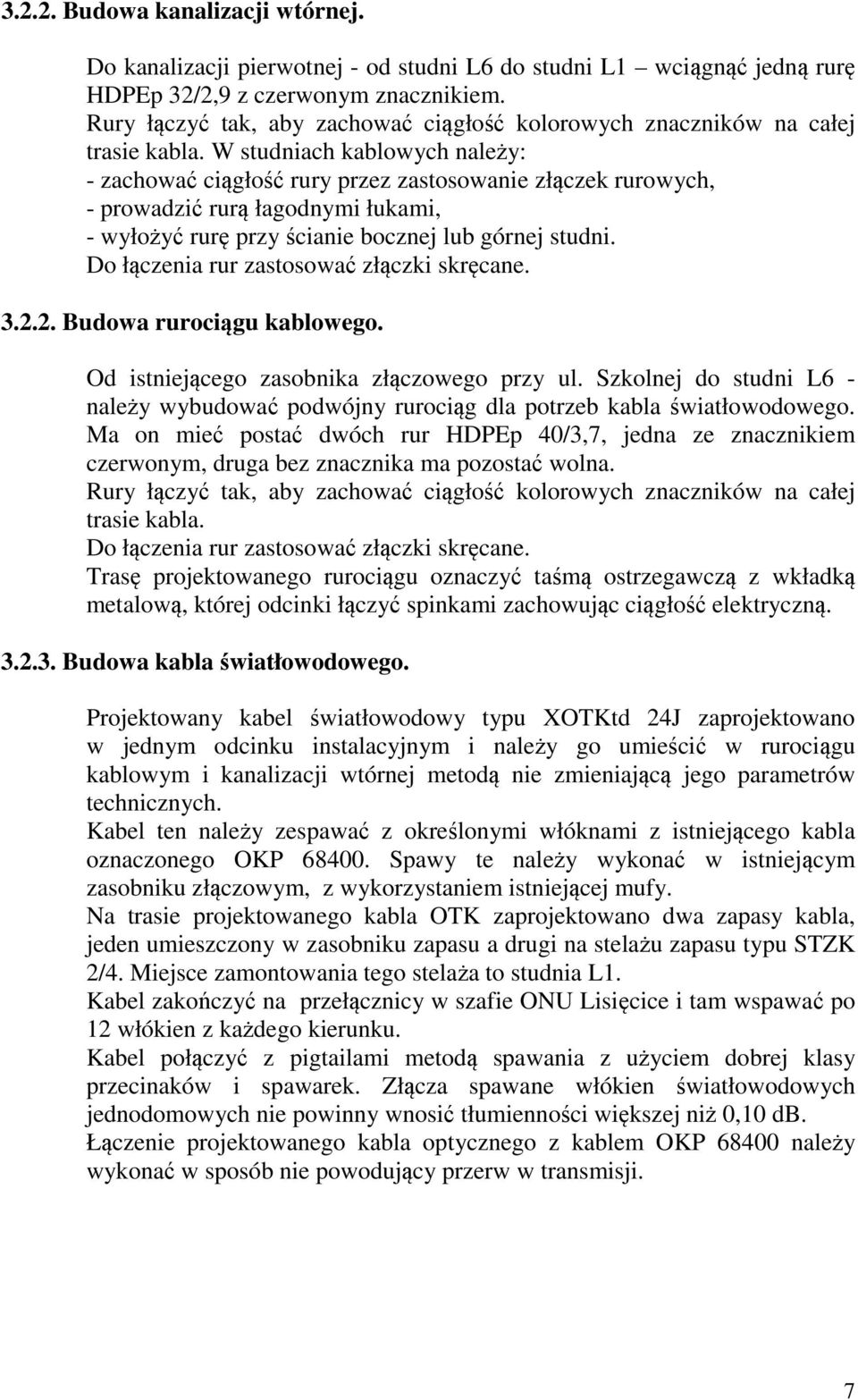

6 Budowa kanalizacji wtórnej. Do kanalizacji pierwotnej - od studni L6 do studni L1 wciągnąć jedną rurę HDPEp 32/2,9 z czerwonym znacznikiem. Rury łączyć tak, aby zachować ciągłość kolorowych znaczników na całej trasie kabla. W studniach kablowych należy: - zachować ciągłość rury przez zastosowanie złączek rurowych, - prowadzić rurą łagodnymi łukami, - wyłożyć rurę przy ścianie bocznej lub górnej studni. Do łączenia rur zastosować złączki skręcane Budowa rurociągu kablowego. Od istniejącego zasobnika złączowego przy ul. Szkolnej do studni L6 - należy wybudować podwójny rurociąg dla potrzeb kabla światłowodowego. Ma on mieć postać dwóch rur HDPEp 40/3,7, jedna ze znacznikiem czerwonym, druga bez znacznika ma pozostać wolna. Rury łączyć tak, aby zachować ciągłość kolorowych znaczników na całej trasie kabla. Do łączenia rur zastosować złączki skręcane. Trasę projektowanego rurociągu oznaczyć taśmą ostrzegawczą z wkładką metalową, której odcinki łączyć spinkami zachowując ciągłość elektryczną Budowa kabla światłowodowego. Projektowany kabel światłowodowy typu XOTKtd 24J zaprojektowano w jednym odcinku instalacyjnym i należy go umieścić w rurociągu kablowym i kanalizacji wtórnej metodą nie zmieniającą jego parametrów technicznych. Kabel ten należy zespawać z określonymi włóknami z istniejącego kabla oznaczonego OKP Spawy te należy wykonać w istniejącym zasobniku złączowym, z wykorzystaniem istniejącej mufy. Na trasie projektowanego kabla OTK zaprojektowano dwa zapasy kabla, jeden umieszczony w zasobniku zapasu a drugi na stelażu zapasu typu STZK 2/4. Miejsce zamontowania tego stelaża to studnia L1. Kabel zakończyć na przełącznicy w szafie ONU Lisięcice i tam wspawać po 12 włókien z każdego kierunku. Kabel połączyć z pigtailami metodą spawania z użyciem dobrej klasy przecinaków i spawarek. Złącza spawane włókien światłowodowych jednodomowych nie powinny wnosić tłumienności większej niż 0,10 db. Łączenie projektowanego kabla optycznego z kablem OKP należy wykonać w sposób nie powodujący przerw w transmisji. 7

7 Budowa kabli miedzianych. Przebudowa sieci telekomunikacyjnej miedzianej - przedstawiona została na rys. nr 2 i rys. nr 3, a polegać będzie na: posadowieniu słupków kablowych, połączeniu studni kablowych z sąsiadującymi słupkami kablowymi rurami HDPEk 50/40, wciągnięciu nowych kabli miedzianych do wybudowanej i istniejącej kanalizacji kablowej, ułożeniu ziemnych kabli abonenckich do budynków abonentów; częściowo zostały one ułożone przy budowie kanalizacji kablowej, zakończeniu kabli magistralnych na projektowanych zespołach w istniejących obudowach kablowych, zakończeniu kabli rozdzielczych na projektowanych zespołach w projektowanych obudowach kablowych, montażu złącza równoległego na istniejącym kablu magistralnym w kierunku Zawieszyc, wypięciu ze złącza równoległego zbędnego kabla i zamknięciu złącza, likwidacji zbędnej infrastruktury telekomunikacyjnej. Likwidację zbędnej infrastruktury telekomunikacyjnej należy wykonać po przełączeniu usług na nowy tor. Materiały z demontażu należy dostarczyć do magazynu pod adresem: Opole ul. Składowa. Do obiektów kablowych SS1, SS2, SS3 należy wpiąć istniejące kable napowietrzne dotychczas przebiegające przez słupy, na których zamontowano te skrzynki kablowe. Obiekty kablowe SW1, SW2 i PW należy zamontować na elewacji zewnętrznej budynków, odpowiednio nr 25, nr 42 i nr 6, w miejscu gdzie zbiegają się wszystkie czynne kable instalacyjne. Słupki kablowe należy posadowić tak, aby były one usytuowane - w chodniku ale przy zewnętrznej krawędzi projektowanego chodnika. Trasa kabla abonenckiego do budynku położonego przy ul. Kościelnej 8 będzie częściowo przebiegać po jego elewacji do istniejącej puszki hermetycznej usytuowanej w głębi podwórka. Istniejący słup T3 w postaci słupa A-owego należy przebudować na słup bliźniaczy. Kable na elewacji należy osłonić rurką RL 22. W projekcie tym nie przewidziano odtwarzania nawierzchni, z wyjątkiem chodnika przy ONU, na pozostałych odcinkach robót ziemnych należy zagęścić podłoże do odpowiednich wskaźników. Po wybudowaniu należy wykonać sprawdzające pomiary elektryczne, tj.: - pomiary prądem stałym, - pomiary tłumienności skutecznej, - pomiary uziemień. 8

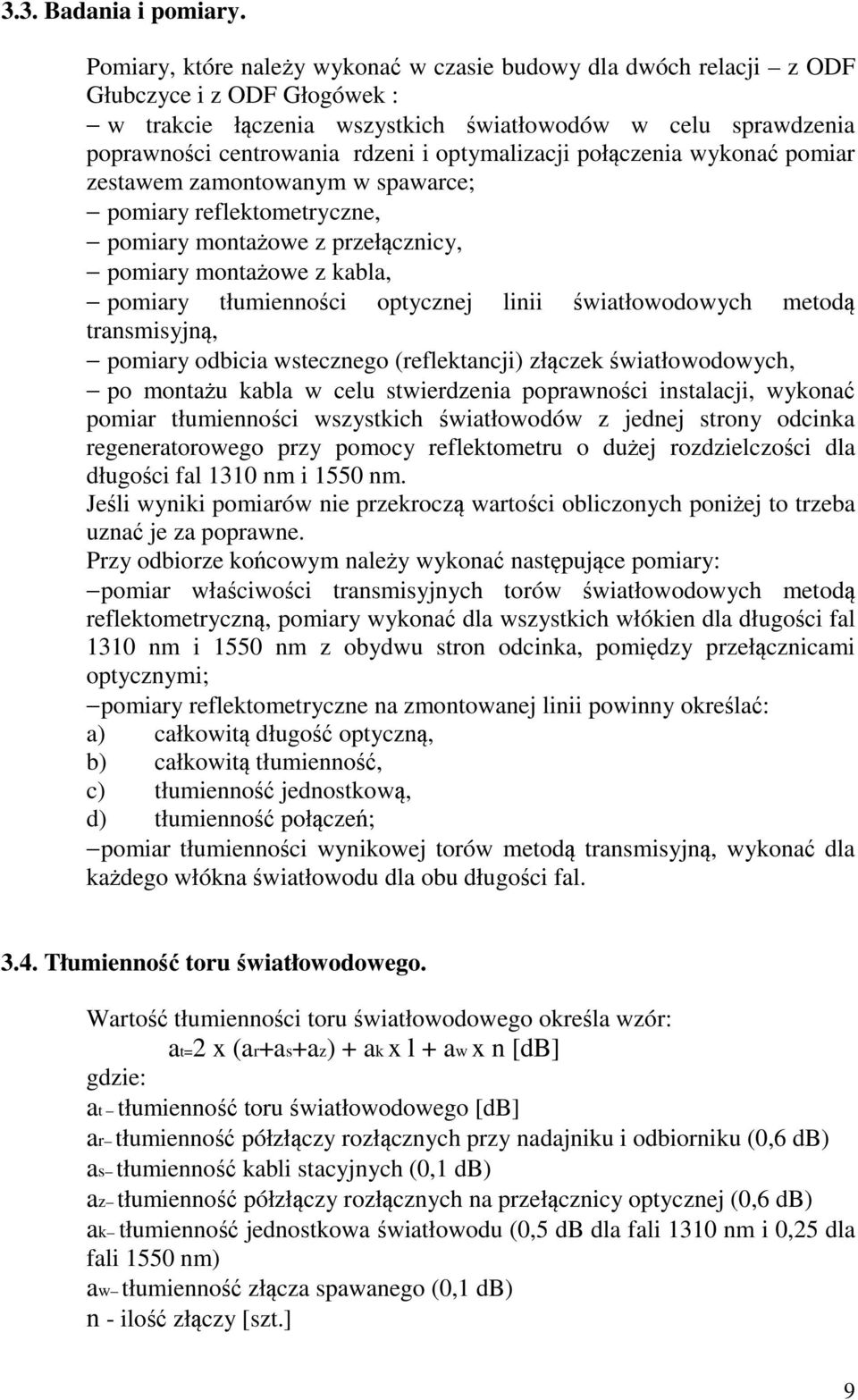

8 3.3. Badania i pomiary. Pomiary, które należy wykonać w czasie budowy dla dwóch relacji z ODF Głubczyce i z ODF Głogówek : w trakcie łączenia wszystkich światłowodów w celu sprawdzenia poprawności centrowania rdzeni i optymalizacji połączenia wykonać pomiar zestawem zamontowanym w spawarce; pomiary reflektometryczne, pomiary montażowe z przełącznicy, pomiary montażowe z kabla, pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiary odbicia wstecznego (reflektancji) złączek światłowodowych, po montażu kabla w celu stwierdzenia poprawności instalacji, wykonać pomiar tłumienności wszystkich światłowodów z jednej strony odcinka regeneratorowego przy pomocy reflektometru o dużej rozdzielczości dla długości fal 1310 nm i 1550 nm. Jeśli wyniki pomiarów nie przekroczą wartości obliczonych poniżej to trzeba uznać je za poprawne. Przy odbiorze końcowym należy wykonać następujące pomiary: pomiar właściwości transmisyjnych torów światłowodowych metodą reflektometryczną, pomiary wykonać dla wszystkich włókien dla długości fal 1310 nm i 1550 nm z obydwu stron odcinka, pomiędzy przełącznicami optycznymi; pomiary reflektometryczne na zmontowanej linii powinny określać: a) całkowitą długość optyczną, b) całkowitą tłumienność, c) tłumienność jednostkową, d) tłumienność połączeń; pomiar tłumienności wynikowej torów metodą transmisyjną, wykonać dla każdego włókna światłowodu dla obu długości fal Tłumienność toru światłowodowego. Wartość tłumienności toru światłowodowego określa wzór: at=2 x (ar+as+az) + ak x l + aw x n [db] gdzie: at tłumienność toru światłowodowego [db] ar tłumienność półzłączy rozłącznych przy nadajniku i odbiorniku (0,6 db) as tłumienność kabli stacyjnych (0,1 db) az tłumienność półzłączy rozłącznych na przełącznicy optycznej (0,6 db) ak tłumienność jednostkowa światłowodu (0,5 db dla fali 1310 nm i 0,25 dla fali 1550 nm) aw tłumienność złącza spawanego (0,1 db) n - ilość złączy [szt.] 9

9 l - długość optyczna kabla OTK [km]. Dla projektowanego przyłącza optotelekomunikacyjnego od strony ODF Głubczyce, obliczona wartość tłumienności wynosi: dla długości fali 1310 nm at=2 x (0,6+0,1+0,6) + 0,5 x 10, ,1 x 8 at=8,467 db dla długości fali 1550 nm at=2 x (0,6+0,1+0,6) + 0,25 x 10, ,1 x 8 at=5,934 db. Dla projektowanego przyłącza optotelekomunikacyjnego od strony ODF Głogówek, obliczona wartość tłumienności wynosi: dla długości fali 1310 nm at=2 x (0,6+0,1+0,6) + 0,5 x 16, ,1 x 16 at=12,367 db dla długości fali 1550 nm at=2 x (0,6+0,1+0,6) + 0,25 x 16, ,1 x 16 at=8,28 db 3.4. Uwagi końcowe. Wszelkie prace objęte niniejszym projektem należy wykonywać zgodnie z obowiązującymi przepisami i normami z zachowaniem obowiązujących przepisów BHP i zasad wykonywania prac w obrębie dróg publicznych. W miejscach zbliżeń i skrzyżowań do orientacyjnych przebiegów uzbrojenia terenu roboty ziemne wykonywać ręcznie. Należy także współpracować z właścicielami działek, na terenie których prowadzone będą roboty budowlane. Zachować szczególną ostrożność przy pracach monterskich na włóknie światłowodowym oraz pracach z leserem. W trakcie wykonywania robót należy na bieżąco odnotowywać wszelkie zmiany odbiegające do stanu projektowanego i nanosić je w dokumentacji powykonawczej. 10
