1 livebox Przewodnik użytkownika 1

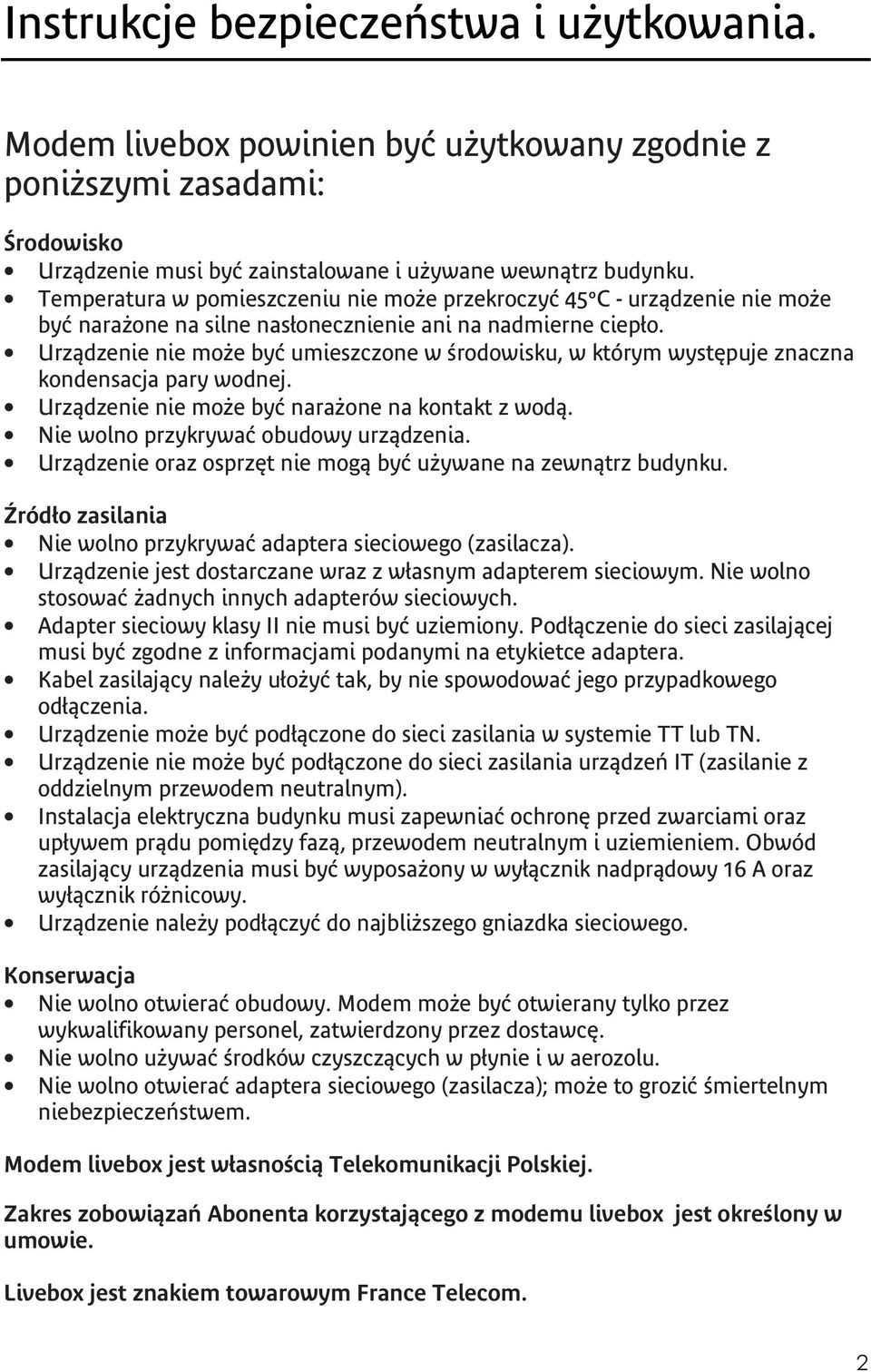

2 Instrukcje bezpieczeństwa i użytkowania. Modem livebox powinien być użytkowany zgodnie z poniższymi zasadami: Środowisko Urządzenie musi być zainstalowane i używane wewnątrz budynku. Temperatura w pomieszczeniu nie może przekroczyć 45 C - urządzenie nie może być narażone na silne nasłonecznienie ani na nadmierne ciepło. Urządzenie nie może być umieszczone w środowisku, w którym występuje znaczna kondensacja pary wodnej. Urządzenie nie może być narażone na kontakt z wodą. Nie wolno przykrywać obudowy urządzenia. Urządzenie oraz osprzęt nie mogą być używane na zewnątrz budynku. Źródło zasilania Nie wolno przykrywać adaptera sieciowego (zasilacza). Urządzenie jest dostarczane wraz z własnym adapterem sieciowym. Nie wolno stosować żadnych innych adapterów sieciowych. Adapter sieciowy klasy II nie musi być uziemiony. Podłączenie do sieci zasilającej musi być zgodne z informacjami podanymi na etykietce adaptera. Kabel zasilający należy ułożyć tak, by nie spowodować jego przypadkowego odłączenia. Urządzenie może być podłączone do sieci zasilania w systemie TT lub TN. Urządzenie nie może być podłączone do sieci zasilania urządzeń IT (zasilanie z oddzielnym przewodem neutralnym). Instalacja elektryczna budynku musi zapewniać ochronę przed zwarciami oraz upływem prądu pomiędzy fazą, przewodem neutralnym i uziemieniem. Obwód zasilający urządzenia musi być wyposażony w wyłącznik nadprądowy 16 A oraz wyłącznik różnicowy. Urządzenie należy podłączyć do najbliższego gniazdka sieciowego. Konserwacja Nie wolno otwierać obudowy. Modem może być otwierany tylko przez wykwalifikowany personel, zatwierdzony przez dostawcę. Nie wolno używać środków czyszczących w płynie i w aerozolu. Nie wolno otwierać adaptera sieciowego (zasilacza); może to grozić śmiertelnym niebezpieczeństwem. Modem livebox jest własnością Telekomunikacji Polskiej. Zakres zobowiązań Abonenta korzystającego z modemu livebox jest określony w umowie. Livebox jest znakiem towarowym France Telecom. 2

3 Witamy w strefie neostrada Neostrada to szerokopasmowa usługa dostępu do sieci Internet, otwierająca przed użytkownikiem całkowicie nowe obszary zastosowań oraz pozwalająca na komfortową pracę i rozrywkę z wykorzystaniem Internetu. Przygotowany przez Telekomunikację Polską zestaw do samodzielnego uruchomienia usługi neostrada w bardzo prosty sposób pozwala poznać zalety szerokopasmowego dostępu do sieci Internet. Niniejszy przewodnik użytkownika zawiera kompendium wiedzy na temat usługi neostrada oraz zestawu instalacyjnego z modemem livebox. Telekomunikacja Polska ciągle się rozwija i towarzyszy swoim Klientom w poznawaniu Internetu. 3

4 Spis treści: 1. Prezentacja zestawu Zawartość zestawu instalacyjnego Opis gniazd modemu livebox Opis kontrolek modemu livebox Parametry panelu administracyjnego modemu livebox (www i telnet) Instalacja modemu livebox Zanim rozpoczniesz instalację Instalacja w systemie MS Windows z wykorzystaniem aplikacji instalacyjnej Pełna instalacja z konfiguracją modemu livebox Dodawanie komputerów do sieci. Urządzenie livebox jest już skonfigurowane Samodzielna instalacja modemu livebox w systemie operacyjnym MS Windows Instalacja z wykorzystaniem kabla Ethernet w systemie MS Windows XP Instalacja z wykorzystaniem kabla Ethernet w systemie MS Windows Vista Instalacja z wykorzystaniem karty Wi-Fi w systemie MS Windows XP Instalacja z wykorzystaniem karty Wi-Fi w systemie MS Windows Vista Instalacja modemu livebox w systemie operacyjnym Linux Instalacja z wykorzystaniem wbudowanej karty bezprzewodowej Wi-Fi Instalacja z wykorzystaniem kabla Ethernet Instalacja modemu livebox w systemie operacyjnym Mac OS X Instalacja z wykorzystaniem wbudowanej karty bezprzewodowej Wi-Fi Instalacja z wykorzystaniem kabla Ethernet Rejestracja w strefie neostrada Uruchomienie usługi telefonicznej Ręczna konfiguracja modemu livebox Lista kompatybilnych przeglądarek internetowych Uruchomienie internetowego panelu konfiguracyjnego Ręczna konfiguracja połączenia internetowego Przewodnik po panelu konfiguracyjnym Panel główny i nawigacja Dostęp do Internetu Połączenie ADSL Sieć bezprzewodowa g Oprogramowanie

5 4.4.2.Bądź bezpieczny w Internecie Menadżer połączeń Połącz/Rozłącz Ustawienia Diagnozowanie Awaria usługi - procedury postępowania Nie mogę połączyć się z Internetem Problemy z połączeniem bezprzewodowym Obsługa klienta

6 1. Prezentacja zestawu Zestaw instalacyjny umożliwia samodzielne uruchomienie usługi neostrada. Instalacja oprogramowania i modemu livebox jest prosta i nie wymaga wiedzy technicznej należy ją wykonać zgodnie z dołączoną instrukcją instalacji, która znajduje się w kolejnych rozdziałach. Rozdział ten zawiera opis wszystkich portów i diod modemu livebox. Znajduje się w nim również instrukcja połączeń przewodów i spis zawartości zestawu instalacyjnego Zawartość zestawu instalacyjnego modem livebox Umożliwia dostęp do Internetu. przewodnik użytkownika Znajduje się na płycie CD. Zawiera dokładny opis funkcji modemu livebox. instrukcja instalacji Służy jako pomoc w poprawnej instalacji urządzeń i aplikacji niezbędnych do prawidłowego działania usługi neostrada. 6

7 płyta instalacyjna Zawiera aplikację instalacyjną oraz przewodnik użytkownika. Uwaga! Oprogramowanie jest kompatybilne tylko z systemami MS Windows XP SP1, SP2, SP3 oraz MS Windows Vista. zasilacz Uwaga! Aby uniknąć ryzyka uszkodzenia modemu, używaj zasilacza dostarczonego w zestawie. rozdzielacz Służy do podłączenia telefonu i modemu do gniazda telefonicznego RJ-11. mikrofiltry (2 sztuki) Służą do podłączenia do linii telefonicznej urządzeń telefonicznych (tj. telefon, automatyczna sekretarka, faks). Uwaga! Nie używaj mikrofiltra do podłączenia modemu livebox do linii telefonicznej. kabel telefoniczny Służy do podłączenia modemu do gniazdka telefonicznego. kabel Ethernet Łączy modem livebox z komputerem. Jeśli zawartość Twojego zestawu jest zgodna z opisem, przejdź dalej. W przeciwnym razie zgłoś się do punktu obsługi klienta. 7

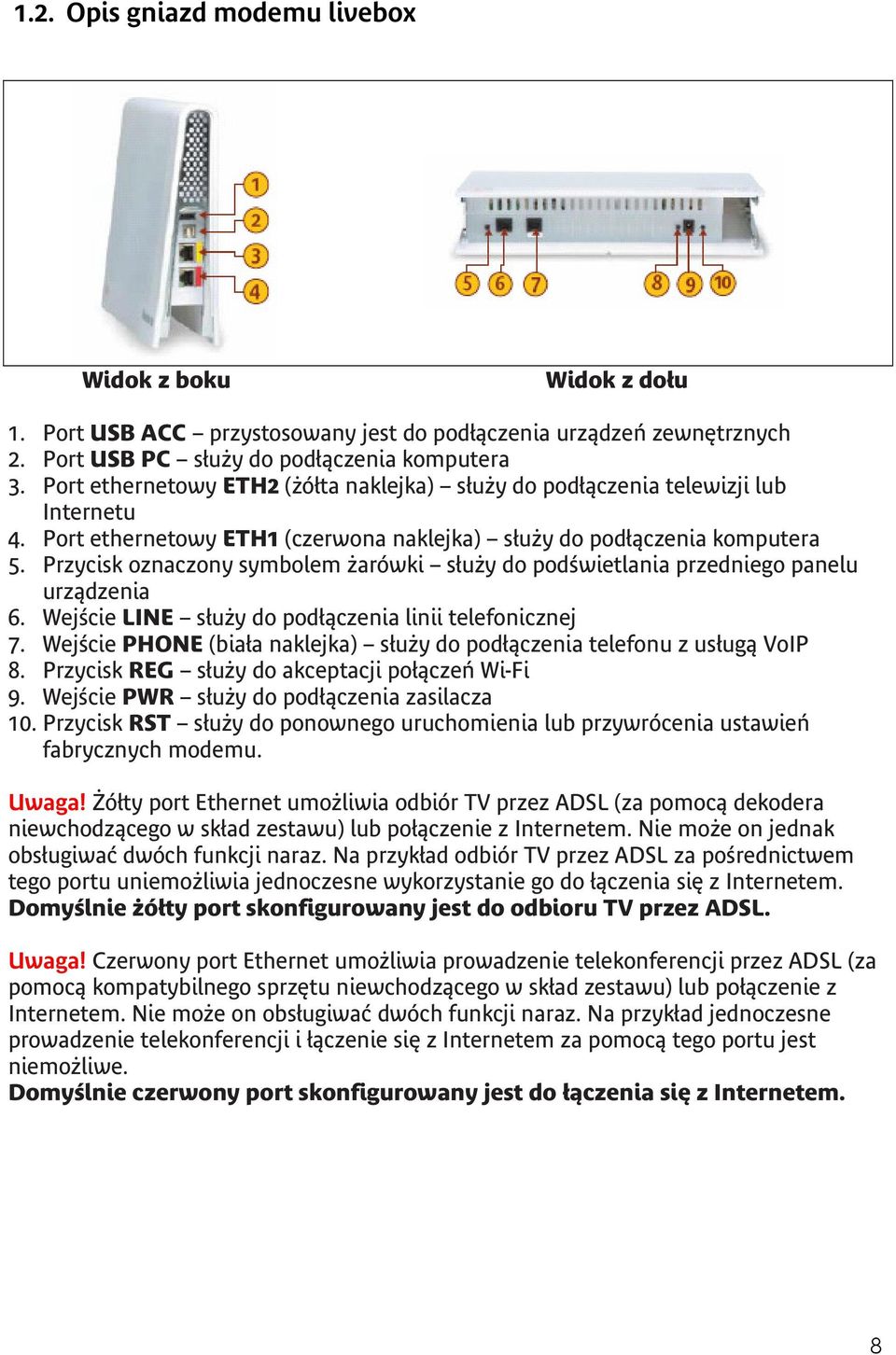

8 1.2. Opis gniazd modemu livebox Widok z boku Widok z dołu 1. Port USB ACC przystosowany jest do podłączenia urządzeń zewnętrznych 2. Port USB PC służy do podłączenia komputera 3. Port ethernetowy ETH2 (żółta naklejka) służy do podłączenia telewizji lub Internetu 4. Port ethernetowy ETH1 (czerwona naklejka) służy do podłączenia komputera 5. Przycisk oznaczony symbolem żarówki służy do podświetlania przedniego panelu urządzenia 6. Wejście LINE służy do podłączenia linii telefonicznej 7. Wejście PHONE (biała naklejka) służy do podłączenia telefonu z usługą VoIP 8. Przycisk REG służy do akceptacji połączeń Wi-Fi 9. Wejście PWR służy do podłączenia zasilacza 10. Przycisk RST służy do ponownego uruchomienia lub przywrócenia ustawień fabrycznych modemu. Uwaga! Żółty port Ethernet umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie żółty port skonfigurowany jest do odbioru TV przez ADSL. Uwaga! Czerwony port Ethernet umożliwia prowadzenie telekonferencji przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie telekonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie czerwony port skonfigurowany jest do łączenia się z Internetem. 8

9 1.3. Opis kontrolek modemu livebox Dioda Alarmowa Po włączeniu zasilania urządzenie wykonuje automatyczny test. Zachowanie diody sygnalizuje jeden z trzech poniższych stanów: Dioda miga wykonywany jest test diagnostyczny. Dioda świeci światłem ciągłym zostało wykryte uszkodzenie. Dioda nie świeci się modem działa prawidłowo, test zakończony wynikiem pozytywnym. Dioda sieci Internet Dioda sygnalizuje połączenia modemu z siecią Internet. Dioda miga szybko modem ADSL nie jest zsynchronizowany. Dioda miga powoli modem ADSL jest zsynchronizowany, lecz połączenie z siecią Internet nie jest ustanowione. Dioda świeci światłem ciągłym modem połączony jest z siecią Internet. Dioda sieci lokalnej (LAN) Dioda sygnalizuje stan wszystkich lokalnych portów sieciowych (przewodowych i bezprzewodowych). Dioda miga trwa transmisji danych. Dioda usługi Telefon przez ADSL Dioda sygnalizuje stan usługi Telefon przez ADSL. Dioda nie świeci się usługa nie jest aktywowana (fabryczna konfiguracja modemu). Dioda świeci światłem ciągłym usługa Telefon przez ADSL jest aktywowana i dostępna. Dioda miga trwa rozmowa. 9

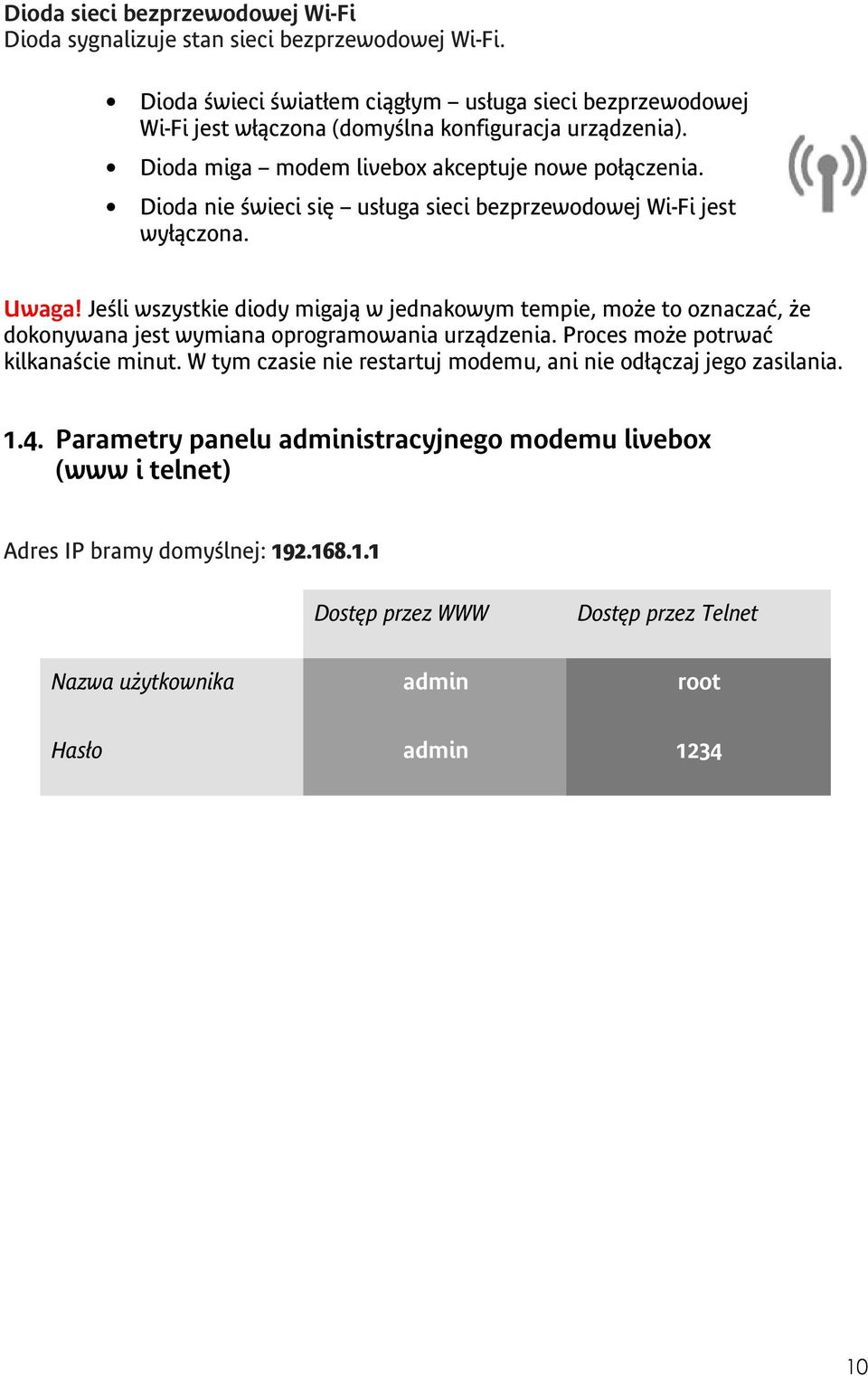

10 Dioda sieci bezprzewodowej Wi-Fi Dioda sygnalizuje stan sieci bezprzewodowej Wi-Fi. Dioda świeci światłem ciągłym usługa sieci bezprzewodowej Wi-Fi jest włączona (domyślna konfiguracja urządzenia). Dioda miga modem livebox akceptuje nowe połączenia. Dioda nie świeci się usługa sieci bezprzewodowej Wi-Fi jest wyłączona. Uwaga! Jeśli wszystkie diody migają w jednakowym tempie, może to oznaczać, że dokonywana jest wymiana oprogramowania urządzenia. Proces może potrwać kilkanaście minut. W tym czasie nie restartuj modemu, ani nie odłączaj jego zasilania Parametry panelu administracyjnego modemu livebox (www i telnet) Adres IP bramy domyślnej: Dostęp przez WWW Dostęp przez Telnet Nazwa użytkownika admin root Hasło admin

11 2. Instalacja modemu livebox W rozdziale tym znajduje się opis instalacji i konfiguracji modemu livebox oraz procedura aktywacji usługi neostrada. Instrukcje opisują instalację modemu livebox dla komputerów PC w systemach operacyjnych: Microsoft Windows XP Microsoft Windows XP SP1 Microsoft Windows XP SP2 Microsoft Windows XP SP3 Microsoft Windows Vista 2.1. Zanim rozpoczniesz instalację Przed rozpoczęciem procesu instalacji przygotuj ważne informacje, które będą Ci później potrzebne. Jeśli jesteś nowym klientem, przygotuj: Numer telefonu, na którym będzie aktywowana usługa neostrada Numer PESEL (dla klientów indywidualnych) lub numer NIP (dla firm) Numer zgłoszenia, który otrzymuje się przy zamówieniu usługi Nazwę modemu livebox (SSID) i klucz szyfrujący (WEP) Jeśli jesteś zarejestrowanym użytkownikiem, przygotuj: Nazwę użytkownika usługi neostrada Hasło połączenia Nazwę modemu livebox (SSID) i klucz szyfrujący (WEP) Uwaga! Zanim przystąpisz do instalacji modemu livebox, musisz najpierw odinstalować stary modem oraz aplikację dostępową neostrada (Start->Panel sterowania->dodaj lub usuń programy). 11

12 2.2. Instalacja w systemie MS Windows z wykorzystaniem aplikacji instalacyjnej W rozdziale tym znajduje się instrukcja instalacji usługi neostrada wraz z modemem livebox w systemie operacyjnym MS Windows XP i Vista z wykorzystaniem wbudowanej karty bezprzewodowej lub kabla Ethernet Pełna instalacja z konfiguracją modemu livebox W rozdziale znajduje się opis instalacji usługi neostrada. Instrukcja ta obejmuje instalację oraz konfigurację modemu livebox. Proces konfiguracji modemu livebox wystarczy przeprowadzić tylko raz. Gdy modem livebox jest już skonfigurowany, przy dołączaniu do usługi kolejnych komputerów należy postępować zgodnie z instrukcją zamieszczoną w rozdziale Dodawanie komputerów do sieci. Urządzenie livebox jest już skonfigurowane Instrukcja instalacji z wykorzystaniem karty Wi-Fi 1. Uruchom program instalacyjny Włóż płytę CD-ROM do czytnika komputera i poczekaj chwilę. Program instalacyjny powinien uruchomić się automatycznie. Jeśli w komputerze funkcja Autoodtwarzanie jest wyłączona, program instalacyjny należy uruchomić samodzielnie. W celu uruchomienia instalatora kliknij dwukrotnie ikonę programu livebox: livebox.exe znajdującą się w głównym katalogu płyty CD. 12

13 2. Sprawdzanie zainstalowanych komponentów Aplikacja sprawdzi stan dotychczas zainstalowanego oprogramowania, a następnie przejdzie automatycznie do kolejnego kroku instalacji. 13

14 3. Wybierz wersję językową aplikacji Możesz uruchomić aplikację w wybranej wersji językowej. Do wyboru są dwie opcje językowe polska oraz angielska. Zaznacz preferowany język, a następnie przejdź Dalej. 14

15 4. Powitanie i podziękowanie Aplikacja instalacyjna pomoże Ci prawidłowo zainstalować i skonfigurować modem livebox. Przejdź Dalej. 15

16 5. Kontrola przed instalacją Przed rozpoczęciem instalacji zamknij wszystkie inne uruchomione aplikacje. Przygotuj parametry połączeniowe. Na czas instalacji oprogramowania dezaktywuj zaporę sieciową oraz wyłącz program antywirusowy. Pamiętaj! Nie używaj mikrofiltra przy podłączaniu modemu do rozdzielacza. 16

17 6. Kopiowanie plików Instalator kopiuje pliki niezbędne do przeprowadzenia instalacji oprogramowania modemu. Pomarańczowy pasek wskazuje postęp instalacji. 17

18 7. Zainstaluj modem Po zakończeniu kopiowania wymaganych plików zaznacz opcję Instaluję lub reinstaluję mój modem livebox w celu rozpoczęcia instalacji modemu i przejdź Dalej. 18

19 8. Podłącz zasilacz W kolejnych oknach aplikacji zostaną wyświetlone animacje przedstawiające krok po kroku podłączenie modemu. Pierwsza z nich pokazuje podłączenie zasilacza. Dokładny opis wykonywanych czynności znajduje się nad wyświetlaną animacją. 19

20 9. Podłącz rozdzielacz Następnie podłącz rozdzielacz do gniazdka telefonicznego zgodnie z wyświetlaną animacją. Po wykonaniu podłączenia kliknij Dalej. 20

21 10. Podłącz kabel telefoniczny W kolejnym kroku podłącz jeden koniec kabla telefonicznego do rozdzielacza, zaś drugi koniec do gniazda LINE modemu. Uwaga! Wszystkie urządzenia telefoniczne (takie jak telefon, faks, automatyczną sekretarkę) podłącz do sieci używając mikrofiltra. Pamiętaj, aby modem livebox podłączyć do gniazda telefonicznego bezpośrednio. Podłączenie modemu livebox poprzez mikrofiltr uniemożliwi synchronizację modemu na linii ADSL. 21

22 11. Wybierz rodzaj połączenia W kolejnym oknie oknie wyboru trybu podłączenia modemu aplikacja wykryje i wyświetli dostępne na komputerze sposoby podłączenia modemu. Jeśli chcesz podłączyć komputer do modemu livebox bezprzewodowo, wybierz połączenie za pomocą wbudowanej karty Wi-Fi. Uwaga! Aplikacja rozpozna kartę bezprzewodową i wyświetli ją w oknie aplikacji. Uwaga! Pamiętaj, jeśli instalujesz modem na komputerze typu laptop, włącz kartę Wi-Fi. 22

23 12. Wybierz tryb połączenia Aby połączyć się z modemem wybierz opcję Tryb ręczny połączenia. Ze względów technicznych opcja Tryb automatyczny (powiązanie automatyczne) jest nieaktywna. 23

24 13. Wprowadź parametry połączenia W kolejnym oknie ustalane są parametry połączenia Wi-Fi. Z rozwijanej listy wybierz nazwę modemu livebox odpowiadającą nazwie SSID modemu. Program wyświetla listę wszystkich urządzeń znajdujących się w zasięgu karty bezprzewodowej. Dlatego należy zwrócić uwagę, czy wybrana nazwa jest poprawna. W pierwszej części nazwy znajduje się słowo neostrada, druga część nazwy składa się z czterech znaków, którymi mogą być cyfry i litery od a do f (format nazwy SSID: neostrada_xxxx). W pole Klucz bezpieczeństwa sieci Wi-Fi wprowadź 26-znakowy Klucz WEP modemu. Klucz składa się z cyfr i liter od A do F. Znak 0 oznacza zero (format klucza szyfrowania WEP: A BCDE FFFF FFFF FF). Nazwa SSID oraz Klucz WEP znajdują się na naklejce na spodzie modemu. Uwaga! Lista SSID może zawierać wiele nazw. 24

25 14. Aktywacja połączenia Wciśnij na 1 sekundę przycisk REG umieszczony na spodzie modemu livebox w celu uzyskania połączenia. Wciśnięcie przycisku sygnalizowane będzie migającą diodą Wi-Fi. Jeśli komputer uzyska połączenie z modemem, aplikacja wyświetli okno diagnozy połączenia. 25

26 15. Diagnozowanie W kolejnym kroku instalator wykona sprawdzenie połączenia pomiędzy modemem livebox i komputerem. 26

27 16. Rejestracja Jeżeli już korzystasz z usługi neostrada, a jedynie chcesz podłączyć nowy zestaw instalacyjny, wybierz opcję Jestem zarejestrowanym użytkownikiem, mam już nazwę użytkownika i hasło i kliknij Dalej. Przejdź do kroku 19. Jeśli jesteś nowym użytkownikiem wybierz opcję Jestem nowym użytkownikiem, nie mam jeszcze nazwy użytkownika oraz hasła i chcę się zarejestrować. Kliknij Dalej. Przygotuj: Numer telefonu, na którym będzie aktywowana neostrada Numer PESEL (dla klientów indywidualnych) lub numer NIP (dla firm) Numer zgłoszenia, który otrzymuje się przy zamówieniu usługi neostrada Teraz rozpocznie się konfiguracja połączenia ze strefą neostrada. 27

28 17. Rozpoczęcie procesu rejestracji W kolejnym kroku aplikacja rozpocznie proces rejestracji nowego użytkownika. 28

29 18. Pobierz dane rejestracyjne Uruchomi się przeglądarka internetowa ze stroną rejestracji. Do przeprowadzenia rejestracji wymagane są kody ID i PIN. Pobiera się je ze strony serwisu rejestracyjnego, klikając link rozpocznij proces aktywacji. W kolejnych oknach postępuj zgodnie z wyświetlanymi komunikatami. Otrzymane parametry (ID, PIN, nazwę użytkownika oraz hasło) zapisz. W ostatnim oknie serwisu zakończy się proces rejestracji. Po wciśnięciu przycisku Zakończ, parametry zostaną automatycznie wprowadzone do modemu. Przejdź do kroku

30 19. Wprowadź parametry połączeniowe W kolejnym oknie, w puste pola należy wprowadzić nowe parametry połączeniowe (nazwę użytkownika oraz hasło). Aby przejść do kolejnego kroku wciśnij przycisk Dalej. Następnie aplikacja wprowadzi parametry do modemu. 30

31 20. Diagnostyka W kolejnym kroku zostanie sprawdzona poprawność zapisanych parametrów i nastąpi próba nawiązania połączenia z Internetem. 31

32 21. Podłączenie telefonów Po zakończeniu instalacji oraz konfiguracji modemu można podłączyć aparaty telefoniczne. W kolejnym oknie animacji przedstawiony jest sposób ich podłączenia. 32

33 22. Zakończenie instalacji Końcowe okno aplikacji informuje o poprawnym zakończeniu instalacji. Masz także możliwość ustawienia strony startowej. Jeśli nie chcesz ustawić strony jako strony domowej, odznacz pole Ustaw jako domyślną stronę startową. W przypadku instalacji w systemie MS Windows Vista, w ostatnim kroku instalacji pojawi się przycisk Zresetuj teraz. Kliknięcie na ten przycisk spowoduje ponowne uruchomienie komputera. 33

34 Po zakończeniu instalacji na pulpicie zostaną umieszczone dwie nowe ikony. Ikona uruchamiająca panel konfiguracyjny modemu livebox ( Dostęp do panelu jest chroniony przez nazwę użytkownika i hasło, które można dostosować do własnych potrzeb. Domyślną nazwą użytkownika jest admin, domyślne hasło to admin. Po zakończeniu konfiguracji zaleca się zmianę nazwy użytkownika i hasła. Dokładna instrukcja dla panelu konfiguracyjnego znajduje się w przewodniku użytkownika. Ikona uruchamia przeglądarkę internetową ze stroną Dodatkowo w zasobniku systemowym utworzona została ikona menadżera połączeń. Umożliwia ona zarządzanie połączeniem oraz posiada liczne funkcje diagnostyczne. 34

35 Instalacja za pomocą kabla Ethernet 1. Uruchom program instalacyjny Włóż płytę CD-ROM do czytnika komputera i poczekaj chwilę. Program instalacyjny powinien uruchomić się automatycznie. Jeśli w komputerze funkcja Autoodtwarzanie jest wyłączona, program instalacyjny należy uruchomić samodzielnie. W celu uruchomienia instalatora kliknij dwukrotnie na ikonę programu livebox: livebox.exe znajdującą się w głównym katalogu płyty CD. 35

36 2. Sprawdzanie zainstalowanych komponentów Aplikacja sprawdzi stan dotychczas zainstalowanego oprogramowania, a następnie przejdzie automatycznie do kolejnego kroku instalacji. 36

37 3. Wybierz wersję językową aplikacji Możesz uruchomić aplikację w wybranej wersji językowej. Do wyboru są dwie opcje językowe polska oraz angielska. Zaznacz preferowany język, a następnie przejdź Dalej. 37

38 4. Powitanie i podziękowanie Aplikacja instalacyjna pomoże Ci prawidłowo zainstalować i skonfigurować modem livebox. Przejdź Dalej. 38

39 5. Kontrola przed instalacją Przed rozpoczęciem instalacji zamknij wszystkie inne uruchomione aplikacje. Przygotuj parametry połączeniowe. Na czas instalacji oprogramowania dezaktywuj zaporę sieciową oraz wyłącz program antywirusowy. Pamiętaj! Nie używaj mikrofiltra przy podłączaniu modemu do rozdzielacza. 39

40 6. Kopiowanie plików Instalator kopiuje pliki niezbędne do przeprowadzenia instalacji oprogramowania modemu. Pomarańczowy pasek wskazuje postęp instalacji. 40

41 7. Zainstaluj modem Po zakończeniu kopiowania wymaganych plików zaznacz opcję Instaluję lub reinstaluję mój modem livebox w celu rozpoczęcia instalacji modemu i przejdź Dalej. 41

42 8. Podłącz zasilacz W kolejnych oknach aplikacji zostaną wyświetlone animacje przedstawiające krok po kroku podłączenie modemu. Pierwsza z nich pokazuje podłączenie zasilacza. Dokładny opis wykonywanych czynności znajduje się nad wyświetlaną animacją. 42

43 9. Podłącz rozdzielacz Następnie podłącz rozdzielacz do gniazdka telefonicznego zgodnie z wyświetlaną animacją. Po wykonaniu podłączenia kliknij Dalej. 43

44 10. Podłącz kabel telefoniczny W kolejnym kroku podłącz jeden koniec kabla telefonicznego do rozdzielacza, zaś drugi koniec do gniazda LINE modemu. Uwaga! Wszystkie urządzenia telefoniczne (takie jak telefon, faks, automatyczną sekretarkę) podłącz do sieci używając mikrofiltra. Pamiętaj, aby modem livebox podłączyć do gniazda telefonicznego bezpośrednio. Podłączenie modemu livebox poprzez mikrofiltr uniemożliwi synchronizację modemu na linii ADSL. 44

45 11. Wybierz rodzaj połączenia W kolejnym oknie oknie wyboru trybu podłączenia modemu aplikacja wykryje i wyświetli dostępne na komputerze sposoby podłączenia modemu. Jeśli chcesz podłączyć komputer do modemu livebox za pomocą kabla Ethernet, wybierz z listy dostępnych połączeń opcję Ethernet i przejdź Dalej. 45

46 12. Podłącz kabel Ethernet Zgodnie z animacją połącz modem z komputerem za pomocą kabla Ethernet. Po prawidłowym wykonaniu podłączenia, w lewym dolnym rogu okna aplikacji pojawi się komunikat informujący o rozpoznaniu kabla Ethernet. Kliknij Dalej, aby przejść do kolejnego kroku. 46

47 13. Diagnozowanie W kolejnym kroku instalator wykona sprawdzenie połączenia pomiędzy modemem livebox i komputerem. 47

48 14. Rejestracja Jeżeli już korzystasz z usługi neostrada, a jedynie chcesz podłączyć nowy zestaw instalacyjny, wybierz opcję Jestem zarejestrowanym użytkownikiem, mam już nazwę użytkownika i hasło i kliknij Dalej. Przejdź do kroku 19. Jeśli jesteś nowym użytkownikiem wybierz opcję Jestem nowym użytkownikiem, nie mam jeszcze nazwy użytkownika oraz hasła i chcę się zarejestrować. Kliknij Dalej. Przygotuj: Numer telefonu, na którym będzie aktywowana neostrada Numer PESEL (dla klientów indywidualnych) lub numer NIP (dla firm) Numer zgłoszenia, który otrzymuje się przy zamówieniu usługi neostrada Teraz rozpocznie się konfiguracja połączenia ze strefą neostrada. 48

49 15. Rozpoczęcie procesu rejestracji W kolejnym kroku aplikacja rozpocznie proces rejestracji nowego użytkownika. 49

50 16. Pobierz dane rejestracyjne Uruchomi się przeglądarka internetowa ze stroną rejestracji. Do przeprowadzenia rejestracji wymagane są kody ID i PIN. Pobiera się je ze strony serwisu rejestracyjnego, klikając link rozpocznij proces aktywacji. W kolejnych oknach postępuj zgodnie z wyświetlanymi komunikatami. Otrzymane parametry (ID, PIN, nazwę użytkownika oraz hasło) zapisz. W ostatnim oknie serwisu zakończy się proces rejestracji. Po wciśnięciu przycisku Zakończ, parametry zostaną automatycznie wprowadzone do modemu. Przejdź do kroku

51 17. Wprowadź parametry połączeniowe W kolejnym oknie, w puste pola należy wprowadzić nowe parametry połączeniowe (nazwę użytkownika oraz hasło). Aby przejść do kolejnego kroku wciśnij przycisk Dalej. Następnie aplikacja wprowadzi parametry do modemu. 51

52 18. Diagnostyka W kolejnym kroku zostanie sprawdzona poprawność zapisanych parametrów i nastąpi próba nawiązania połączenia z Internetem. 52

53 19. Podłączenie telefonów Po zakończeniu instalacji oraz konfiguracji modemu można podłączyć aparaty telefoniczne. W kolejnym oknie aplikacji przedstawiony jest sposób ich podłączenia. 53

54 20. Zakończenie instalacji Końcowe okno aplikacji informuje o poprawnym zakończeniu instalacji. Masz także możliwość ustawienia strony startowej. Jeśli nie chcesz ustawić strony jako strony domowej, odznacz pole Ustaw jako domyślną stronę startową. W przypadku instalacji w systemie MS Windows Vista, w ostatnim kroku instalacji pojawi się przycisk Zresetuj teraz. Kliknięcie na ten przycisk spowoduje ponowne uruchomienie komputera. 54

55 Po zakończeniu instalacji na pulpicie zostaną umieszczone dwie nowe ikony. Ikona uruchamiająca panel konfiguracyjny modemu livebox ( Dostęp do panelu jest chroniony przez nazwę użytkownika i hasło, które można dostosować do własnych potrzeb. Domyślną nazwą użytkownika jest admin, domyślne hasło to admin. Po zakończeniu konfiguracji zaleca się zmianę nazwy użytkownika i hasła. Dokładna instrukcja dla panelu konfiguracyjnego znajduje się w przewodniku użytkownika. Ikona uruchamia przeglądarkę internetową ze stroną Dodatkowo w zasobniku systemowym utworzona została ikona menadżera połączeń. Umożliwia ona zarządzanie połączeniem oraz posiada liczne funkcje diagnostyczne. 55

56 Dodawanie komputerów do sieci. Urządzenie livebox jest już skonfigurowane W poniższej instrukcji opisana jest procedura instalacji dodatkowych komputerów. Procedurę tę należy wybrać, gdy modem livebox jest już skonfigurowany i prawidłowo łączy się z siecią Internet Instalacja z wykorzystaniem karty Wi-Fi 1. Uruchom program instalacyjny Włóż płytę CD-ROM do czytnika komputera i poczekaj chwilę. Program instalacyjny powinien uruchomić się automatycznie. Jeśli w komputerze funkcja Autoodtwarzanie jest wyłączona, program instalacyjny należy uruchomić samodzielnie. W celu uruchomienia instalatora kliknij dwukrotnie na ikonę programu livebox: livebox.exe znajdującą się w głównym katalogu płyty CD. 56

57 2. Sprawdzanie zainstalowanych komponentów Aplikacja sprawdzi stan dotychczas zainstalowanego oprogramowania, a następnie przejdzie automatycznie do kolejnego kroku instalacji. 57

58 3. Wybierz wersję językową aplikacji Możesz uruchomić aplikację w wybranej wersji językowej. Do wyboru są dwie opcje językowe polska oraz angielska. Zaznacz preferowany język, a następnie przejdź Dalej. 58

59 4. Powitanie i podziękowanie Aplikacja instalacyjna pomoże Ci prawidłowo zainstalować i skonfigurować modem livebox. Przejdź Dalej. 59

60 5. Kontrola przed instalacją Przed rozpoczęciem instalacji zamknij wszystkie inne uruchomione aplikacje. Przygotuj parametry połączeniowe. Na czas instalacji oprogramowania dezaktywuj zaporę sieciową oraz wyłącz program antywirusowy. Pamiętaj! Nie używaj mikrofiltra przy podłączaniu modemu do rozdzielacza. 60

61 6. Kopiowanie plików Instalator kopiuje pliki niezbędne do przeprowadzenia instalacji oprogramowania modemu. Pomarańczowy pasek wskazuje postęp instalacji. 61

62 7. Dodaj komputer do sieci. Modem livebox jest już skonfigurowany. Aby dodać kolejny komputer do sieci wybierz opcję Mój modem livebox jest już skonfigurowany i chcę dodać do sieci inny komputer. 62

63 8. Wybierz rodzaj połączenia W kolejnym oknie oknie wyboru trybu podłączenia modemu aplikacja wykryje i wyświetli dostępne na komputerze sposoby podłączenia modemu. Jeśli chcesz podłączyć komputer do modemu livebox bezprzewodowo, wybierz połączenie za pomocą wbudowanej karty Wi-Fi. Uwaga! Aplikacja rozpozna kartę bezprzewodową i wyświetli ją w oknie aplikacji. Uwaga! Pamiętaj, jeśli instalujesz modem na komputerze typu laptop, włącz kartę Wi-Fi. 63

64 9. Wybierz tryb połączenia Aby połączyć się z modemem wybierz opcję Tryb ręczny połączenia. Ze względów technicznych opcja Tryb automatyczny (powiązanie automatyczne) jest nieaktywna. 64

65 10. Wprowadź parametry połączenia W kolejnym oknie ustalane są parametry połączenia Wi-Fi. Z rozwijanej listy wybierz nazwę modemu livebox odpowiadającą nazwie SSID modemu. Program wyświetla listę wszystkich urządzeń znajdujących się w zasięgu karty bezprzewodowej. Dlatego należy zwrócić uwagę, czy wybrana nazwa jest poprawna. W pierwszej części nazwy znajduje się słowo neostrada, druga część nazwy składa się z czterech znaków, którymi mogą być cyfry i litery od a do f (format nazwy SSID: neostrada_xxxx). W pole Klucz bezpieczeństwa sieci Wi-Fi wprowadź 26-znakowy Klucz WEP modemu. Klucz składa się z cyfr i liter od A do F. Znak 0 oznacza zero (format klucza szyfrowania WEP: A BCDE FFFF FFFF FF) Nazwa SSID oraz Klucz WEP znajdują się na naklejce na spodzie modemu. Uwaga! Lista SSID może zawierać wiele nazw. 65

66 11. Aktywacja połączenia Wciśnij na 1 sekundę przycisk REG umieszczony na spodzie modemu livebox w celu uzyskania połączenia. Wciśnięcie przycisku sygnalizowane będzie migającą diodą Wi-Fi. Jeśli komputer uzyska połączenie z modemem, aplikacja wyświetli okno diagnozy połączenia. 66

67 12. Diagnozowanie W kolejnym kroku instalator wykona sprawdzenie połączenia pomiędzy modemem livebox i komputerem. 67

68 13. Zakończenie konfiguracji Jeśli połączenie z modemem zostanie ustanowione, w oknie pojawią się dwie opcje. Możliwość zakończenia instalacji, bez wprowadzania modyfikacji w ustawieniach modemu. Należy zaznaczyć opcję Chcę zakończyć instalację bez żadnych w modyfikacji konfiguracji mojego modemu livebox i przejść Dalej (krok 17). 68

69 Możliwość zmiany parametrów dostępowych w konfiguracji modemu. Należy wybrać opcję Chcę zmienić nazwę użytkownika i hasło mojego połączenia internetowego i przejść Dalej. 69

70 14. Rejestracja Jeżeli już korzystasz z usługi neostrada, a jedynie chcesz podłączyć nowy zestaw instalacyjny, wybierz opcję Jestem zarejestrowanym użytkownikiem, mam już nazwę użytkownika i hasło i kliknij Dalej. Przejdź do kroku 15. Jeżeli jesteś nowym użytkownikiem wybierz opcję Jestem nowym użytkownikiem, nie mam jeszcze nazwy użytkownika oraz hasła i chcę się zarejestrować. Kliknij Dalej. Przygotuj: Numer telefonu, na którym będzie aktywowana neostrada Numer PESEL (dla klientów indywidualnych) lub numer NIP (dla firm) Numer zgłoszenia, który otrzymuje się przy zamówieniu usługi neostrada W kolejnym kroku rozpocznie się proces rejestracji, który opisany jest w rozdziale 3. 70

71 15. Wprowadź parametry połączeniowe W kolejnym oknie, w puste pola należy wprowadzić nowe parametry połączeniowe (nazwę użytkownika oraz hasło). Aby przejść do kolejnego kroku wciśnij przycisk Dalej. Następnie aplikacja wprowadzi parametry do modemu. 71

72 16. Diagnostyka W kolejnym kroku zostanie sprawdzona poprawność zapisanych parametrów i nastąpi próba nawiązania połączenia z Internetem. 72

73 17. Podłączenie telefonów Po zakończeniu instalacji oraz konfiguracji modemu można podłączyć aparaty telefoniczne. W kolejnym oknie aplikacji przedstawiony jest sposób ich podłączenia. 73

74 18. Zakończenie instalacji Końcowe okno aplikacji informuje o poprawnym zakończeniu instalacji. Masz także możliwość ustawienia strony startowej. Jeśli nie chcesz ustawić strony jako strony domowej, odznacz pole Ustaw jako domyślną stronę startową. W przypadku instalacji w systemie MS Windows Vista, w ostatnim kroku instalacji pojawi się przycisk Zresetuj teraz. Kliknięcie na ten przycisk spowoduje ponowne uruchomienie komputera. 74

75 Po zakończeniu instalacji na pulpicie zostaną umieszczone dwie nowe ikony. Ikona uruchamiająca panel konfiguracyjny modemu livebox ( Dostęp do panelu jest chroniony przez nazwę użytkownika i hasło, które można dostosować do własnych potrzeb. Domyślną nazwą użytkownika jest admin, domyślne hasło to admin. Po zakończeniu konfiguracji zaleca się zmianę nazwę użytkownika i hasła. Dokładna instrukcja dla panelu konfiguracyjnego znajduje się w przewodniku użytkownika. Ikona uruchamia przeglądarkę internetową ze stroną Dodatkowo w zasobniku systemowym utworzona została ikona menadżera połączeń. Umożliwia ona zarządzanie połączeniem oraz posiada liczne funkcje diagnostyczne Instalacja z wykorzystaniem kabla Ethernet 1. Uruchom program instalacyjny Włóż płytę CD-ROM do czytnika komputera i poczekaj chwilę. Program instalacyjny powinien uruchomić się automatycznie. Jeśli w komputerze funkcja Autoodtwarzanie jest wyłączona, program instalacyjny należy uruchomić samodzielnie. W celu uruchomienia instalatora kliknij dwukrotnie na ikonę programu livebox: livebox.exe znajdującą się w głównym katalogu płyty CD. 75

76 2. Sprawdzanie zainstalowanych komponentów Aplikacja sprawdzi stan dotychczas zainstalowanego oprogramowania, a następnie przejdzie automatycznie do kolejnego kroku instalacji. 76

77 3. Wybierz wersję językową aplikacji Możesz uruchomić aplikację w wybranej wersji językowej. Do wyboru są dwie opcje językowe polska oraz angielska. Zaznacz preferowany język, a następnie przejdź Dalej. 77

78 4. Powitanie i podziękowanie Aplikacja instalacyjna pomoże Ci prawidłowo zainstalować i skonfigurować modem livebox. Przejdź Dalej. 78

79 5. Kontrola przed instalacją Przed rozpoczęciem instalacji zamknij wszystkie inne uruchomione aplikacje. Przygotuj parametry połączeniowe. Na czas instalacji oprogramowania dezaktywuj zaporę sieciową oraz wyłącz program antywirusowy. Pamiętaj! Nie używaj mikrofiltra przy podłączaniu modemu do rozdzielacza. 79

80 6. Kopiowanie plików Instalator kopiuje pliki niezbędne do przeprowadzenia instalacji oprogramowania modemu. Pomarańczowy pasek wskazuje postęp instalacji. 80

81 7. Dodaj komputer do sieci. Modem livebox jest już skonfigurowany. Aby dodać kolejny komputer do sieci wybierz opcję Mój modem livebox jest już skonfigurowany i chcę dodać do sieci inny komputer. 81

82 8. Wybierz rodzaj połączenia W kolejnym oknie oknie wyboru trybu podłączenia modemu aplikacja wykryje i wyświetli dostępne na komputerze sposoby podłączenia modemu. Jeśli chcesz podłączyć komputer do modemu livebox za pomocą kabla Ethernet, wybierz z listy dostępnych połączeń opcję Ethernet i przejdź Dalej. 82

83 9. Podłącz kabel Ethernet Zgodnie z animacją połącz modem z komputerem za pomocą kabla Ethernet. Po prawidłowym wykonaniu podłączenia, w lewym dolnym rogu okna aplikacji pojawi się komunikat informujący o rozpoznaniu kabla Ethernet. Kliknij Dalej, aby przejść do kolejnego kroku. 83

84 10. Diagnozowanie W kolejnym kroku instalator wykona sprawdzenie połączenia pomiędzy modemem livebox i komputerem. 84

85 11. Zakończenie konfiguracji Jeśli połączenie z modemem zostanie ustanowione, w oknie pojawią się dwie opcje. Możliwość zakończenia instalacji, bez wprowadzania modyfikacji w ustawieniach modemu. Należy zaznaczyć opcję Chcę zakończyć instalację bez żadnych modyfikacji w konfiguracji mojego modemu livebox i przejść Dalej (krok 17). 85

86 Możliwość zmiany parametrów dostępowych w konfiguracji modemu. Należy wybrać opcję Chcę zmienić nazwę użytkownika i hasło mojego połączenia internetowego i przejść Dalej. 86

87 12. Rejestracja Jeżeli już korzystasz z usługi neostrada, a jedynie chcesz podłączyć nowy zestaw instalacyjny, wybierz opcję Jestem zarejestrowanym użytkownikiem, mam już nazwę użytkownika i hasło i kliknij Dalej. Przejdź do kroku 15. Jeżeli jesteś nowym użytkownikiem wybierz opcję Jestem nowym użytkownikiem, nie mam jeszcze nazwy użytkownika oraz hasła i chcę się zarejestrować. Kliknij Dalej. Przygotuj: Numer telefonu, na którym będzie aktywowana neostrada Numer PESEL (dla klientów indywidualnych) lub numer NIP (dla firm) Numer zgłoszenia, który otrzymuje się przy zamówieniu usługi neostrada W kolejnym kroku rozpocznie się proces rejestracji, który opisany jest w rozdziale 3. 87

88 13. Wprowadź parametry połączeniowe W kolejnym oknie, w puste pola należy wprowadzić nowe parametry połączeniowe (nazwę użytkownika oraz hasło). Aby przejść do kolejnego kroku wciśnij przycisk Dalej. Następnie aplikacja wprowadzi parametry do modemu. 88

89 14. Diagnostyka W kolejnym kroku zostanie sprawdzona poprawność zapisanych parametrów i nastąpi próba nawiązania połączenia z Internetem. 89

90 15. Podłączenie telefonów Po zakończeniu instalacji oraz konfiguracji modemu można podłączyć aparaty telefoniczne. W kolejnym oknie aplikacj przedstawiony jest sposób ich podłączenia. 90

91 16. Zakończenie instalacji Końcowe okno aplikacji informuje o poprawnym zakończeniu instalacji. Masz także możliwość ustawienia strony startowej. Jeśli nie chcesz ustawić strony jako strony domowej, odznacz pole Ustaw jako domyślną stronę startową. W przypadku instalacji w systemie MS Windows Vista, w ostatnim kroku instalacji pojawi się przycisk Zresetuj teraz. Kliknięcie na ten przycisk spowoduje ponowne uruchomienie komputera. 91

92 Po zakończeniu instalacji na pulpicie zostaną umieszczone dwie nowe ikony. Ikona uruchamiająca panel konfiguracyjny modemu livebox ( Dostęp do panelu jest chroniony przez nazwę użytkownika i hasło, które można dostosować do własnych potrzeb. Domyślną nazwą użytkownika jest admin, domyślne hasło to admin. Po zakończeniu konfiguracji zaleca się zmianę nazwy użytkownika i hasła. Dokładna instrukcja dla panelu konfiguracyjnego znajduje się w przewodniku użytkownika. Ikona uruchamia przeglądarkę internetową ze stroną Dodatkowo w zasobniku systemowym utworzona została ikona menadżera połączeń. Umożliwia ona zarządzanie połączeniem oraz posiada liczne funkcje diagnostyczne. 92

93 2.3. Samodzielna instalacja modemu livebox w systemie operacyjnym MS Windows W tym rozdziale znajduje się opis samodzielnej instalacji modemu livebox w systemie MS Windows bez wykorzystywania oprogramowania znajdującego się na płycie dołączonej do zestawu instalacyjnego Instalacja z wykorzystaniem kabla Ethernet w systemie MS Windows XP 1. Podłącz zestaw instalacyjny Podłącz modem livebox zgodnie z poniższym schematem. Uwaga! Modem livebox ma dwa złącza typu RJ-45 umożliwiające podłączenie kabla Ethernet. 93

94 Port opisany jako ETH1 oznaczony czerwoną naklejką umożliwia korzystanie z usługi Wideotelefonia przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie wideokonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie port ETH1 skonfigurowany jest do łączenia się z Internetem. Port opisany jako ETH2 oznaczony żółtą naklejką umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie port ETH2 skonfigurowany jest do odbioru TV przez ADSL. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. Jeżeli nie uzyskasz połączenia skonfiguruj kartę sieciową komputera. 94

95 2. Rozpocznij konfigurację karty sieciowej. Z menu Start wybierz Panel sterowania. 95

96 3. Otwórz Połączenia sieciowe 96

97 4. Otwórz Właściwości połączenia lokalnego (Ethernet) Kliknij prawym przyciskiem myszy na ikonę połączenia lokalnego. Z listy opcji wybierz Właściwości. Jeżeli właściwe połączenie lokalne będzie nieaktywne (opis wyłączony ), należy kliknąć na nie prawym przyciskiem myszy i wybrać opcję Włącz. 97

98 5. Zaznacz Protokół internetowy TCP/IP na liście składników połączenia, a następnie kliknij na przycisk Właściwości. 98

99 6. Zaznacz automatyczne uzyskiwanie adresu IP i adresu serwera DNS W oknie właściwości, klikając we wskazanych miejscach, wybierz opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie. 99

100 7. Zamknij okna Właściwości, klikając na przyciski OK. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 100

101 Instalacja z wykorzystaniem kabla Ethernet w systemie MS Windows Vista 1. Podłącz zestaw instalacyjny. Podłącz modem livebox zgodnie z poniższym schematem. Uwaga! Modem livebox ma dwa złącza typu RJ-45 umożliwiające podłączenie kabla Ethernet. 101

102 Port opisany jako ETH1 oznaczony czerwoną naklejką umożliwia korzystanie z usługi Wideotelefonia przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie wideokonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie port ETH1 skonfigurowany jest do łączenia się z Internetem. Port opisany jako ETH2 oznaczony żółtą naklejką umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie port ETH2 skonfigurowany jest do odbioru TV przez ADSL. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. Jeżeli nie uzyskasz połączenia skonfiguruj kartę sieciową komputera. 102

103 Poniższy opis konfiguracji karty sieciowej wykonany został w systemie Microsoft Windows Vista Business SP1. 2. Rozpocznij konfigurację karty sieciowej. Z menu Start wybierz Panel sterowania. 103

104 3. W kolejnym oknie kliknij na ikonę Centrum sieci i udostępniania. 104

105 4. W kolejnym kroku wybierz opcję Zarządzaj połączeniami sieciowymi. 105

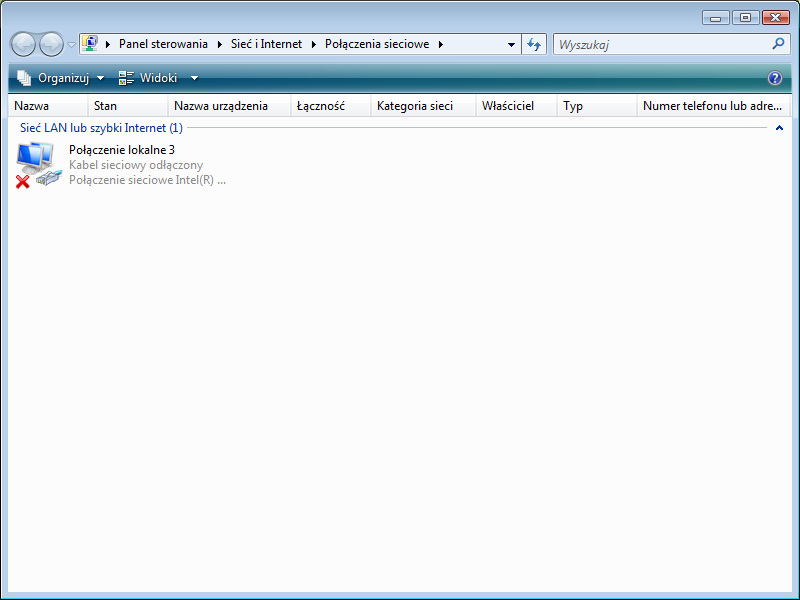

106 5. Wybierz Połączenie lokalne. W aktywnym oknie odszukaj połączenie lokalne karty sieciowej, która będzie podłączona do modemu livebox. Jeżeli właściwe połączenie lokalne będzie nieaktywne (opis wyłączony ), należy kliknąć na nie prawym przyciskiem myszy i wybrać opcję Włącz. 106

107 6. Aby przejść dalej, zaznacz Połączenie lokalne i wybierz jego Właściwości, klikając prawym przyciskiem myszki. Aby dokonać zmian, w kolejnym oknie należy potwierdzić chęć wprowadzenia zmian, klikając na przycisk Kontynuuj. 107

108 7. W następnym oknie odnajdź pozycję Protokół internetowy w wersji 4 (TCP/IPv4) i kliknij na przycisk Właściwości. 108

109 8. W kolejnym kroku zaznacz opcję Uzyskaj adres IP automatycznie oraz opcję Uzyskaj adres serwera DNS automatycznie. 109

110 9. Zatwierdź wszystkie wprowadzone zmiany, klikając na przycisk OK we wszystkich otwartych wcześniej oknach. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 110

111 Instalacja z wykorzystaniem karty Wi-Fi w systemie MS Windows XP 1. Podłączenie zestawu instalacyjnego. Podłącz modem livebox zgodnie z poniższym schematem. Przed przystąpieniem do konfiguracji karty sieciowej, przygotuj: Nazwę modemu livebox (SSID) Klucz szyfrujący (WEP) Oba parametry znajdują się na naklejce na spodzie modemu. 111

112 2. Rozpocznij konfigurację karty sieciowej. Z menu Start wybierz Ustawienia, a następnie Połączenia sieciowe. 112

113 3. Podłącz się do wybranej sieci bezprzewodowej. Jeżeli w oknie Połączenia sieciowe w kolumnie Stan dla pozycji Połączenia sieci bezprzewodowej jest widoczny opis: Wyłączone (bądź opis Wyłączone, z zaporą) należy kliknąć prawym przyciskiem myszy na Połączenie sieci bezprzewodowej, a następnie z menu kontekstowego wybrać opcję Włącz. Stan połączenia sieci bezprzewodowej powinien teraz posiadać opis: Brak połączenia z zaporą. Kliknij dwa razy lewym przyciskiem myszy na ikonę Połączenie sieci bezprzewodowej. 113

114 4. W nowo otwartym oknie powinny się wyświetlić dostępne sieci bezprzewodowe. Aby podłączyć się do wybranej sieci bezprzewodowej, kliknij pole zawierające jej opis. Następnie kliknij na przycisk Połącz w celu ustanowienia połączenia z siecią bezprzewodową. 114

115 5. Wprowadź klucz sieciowy WEP W kolejnym oknie dialogowym wpisz klucz sieciowy WEP. Klucz można znaleźć na spodzie modemu livebox. Składa się z 26 znaków: cyfr oraz liter od A do F. Znak 0 oznacza zero. Przed zatwierdzeniem wpisanego klucza WEP należy umożliwić komunikację komputera z modemem livebox. W tym celu należy nacisnąć przycisk REG, znajdujący się na spodzie modemu livebox. Dioda Wi-Fi powinna migać powoli. 115

116 6. Zakończenie konfiguracji Po poprawnym zakończeniu procesu ustanawiania połączenia w oknie Połączenie sieci bezprzewodowej w opisie sieci, do której się logowałeś, powinien pojawić się napis Połączono. Jeżeli napis Połączono nie pojawi się, skonfiguruj kartę sieciową jeszcze raz (powróć do kroku 2). Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. 116

117 Instalacja z wykorzystaniem karty Wi-Fi w systemie MS Windows Vista 1. Podłączenie zestawu instalacyjnego. Podłącz modem livebox zgodnie z poniższym schematem. Przed przystąpieniem do konfiguracji karty sieciowej, przygotuj: Nazwę modemu livebox (SSID) Klucz szyfrujący (WEP) Oba parametry znajdują się na naklejce na spodzie modemu. 117

118 2. Przejdź do konfiguracji połączenia sieciowego. Z menu Start wybierz Panel sterowania. 118

119 3. W kolejnym oknie kliknij na ikonę Centrum sieci i udostępniania. 119

120 4. Następnie wybierz opcję Zarządzaj połączeniami sieciowymi. 120

121 Jeżeli w oknie Połączenia sieciowe dla pozycji Połączenie sieci bezprzewodowej jest widoczny opis Wyłączone, należy kliknąć prawym przyciskiem myszki na ikonę Połączenie sieci bezprzewodowej i z menu kontekstowego wybrać opcję Włącz. 121

122 5. Kliknij prawym przyciskiem myszy na ikonę Połączenie sieci bezprzewodowej, a następnie z menu wybierz Połącz/Rozłącz. 122

123 W oknie wyświetlona jest lista wszystkich urządzeń Wi-Fi znajdujących się w zasięgu karty bezprzewodowej. Dlatego należy zwrócić uwagę, czy wybrana nazwa jest poprawna (format nazwy modemu livebox: neostrada_xxxx). Aby podłączyć się do wybranej sieci bezprzewodowej, zaznacz jej nazwę, a następnie kliknij na przycisk Połącz. 123

124 6. Wprowadź klucz WEP Po uzyskaniu połączenia z modemem wyświetlone zostanie okno dialogowe, w którym należy wpisać klucz WEP. Klucz znajdziesz na naklejce na spodzie modemu livebox. Składa się on z 26 znaków: cyfr oraz liter od A do F. Znak 0 oznacza zero. Zanim klikniesz na przycisk Połącz wykonaj instrukcję z punktu

125 7. Naciśnij przycisk REG znajdujący się na spodzie modemu livebox na 1 sekundę. Dioda WiFi musi migać powoli. Jest to działanie niezbędne do uzyskania dostępu do sieci, a zarazem istotne ze względu na bezpieczeństwo danych. Następnie kliknij na przycisk Połącz w oknie Połącz z siecią 125

126 8. Po nawiązaniu połączenia pojawi się okno informujące o prawidłowym połączeniu z modemem livebox. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 126

127 2.4. Instalacja modemu livebox w systemie operacyjnym Linux Instalacja modemu livebox przedstawiona poniżej wykonana jest na systemie operacyjnym Linux Mandriva Xtreme Instalacja z wykorzystaniem wbudowanej karty bezprzewodowej Wi-Fi 1. Podłączenie zestawu instalacyjnego. Podłącz modem livebox zgodnie z poniższym schematem. Przed przystąpieniem do konfiguracji karty sieciowej, przygotuj: Nazwę modemu livebox (SSID) Klucz szyfrujący (WEP) Oba parametry znajdują się na naklejce na spodzie modemu. 127

128 2. Zaloguj się do systemu jako zwykły użytkownik. Ze względów bezpieczeństwa nie zaleca się logowania na konto root. 3. W celu konfiguracji karty bezprzewodowej do współpracy z modemem otwórz Menu Extreme, a następnie wybierz Konfigurację komputera. Uruchomienie konfiguracji komputera wymaga uprawnień administratora. 128

129 4. W kolejnym kroku pojawi się okno uwierzytelniania systemu, w którym należy wprowadzić hasło administratora. 129

130 5. Z zakładki Sieć i Internet wybierz Konfiguracja nowego interfejsu sieciowego (LAN, ISDN, ADSL, ). Uruchomi się kreator, który poprowadzi Cię przez proces konfiguracyjny. 130

131 6. Przeprowadź konfigurację interfejsu sieciowego. Aby dokonać konfiguracji wbudowanej karty Wi-Fi wybierz opcję Bezprzewodowy a następnie przejdź Dalej. 7. Wybierz urządzenie sieciowe, za pomocą którego komputer będzie komunikował się z modemem. System powinien automatycznie wykryć kartę Wi-Fi. Zaznacz nazwę karty sieciowej komputera i przejdź Dalej. 131

132 8. Wybierz nazwę sieci (SSID). Można ją znaleźć na naklejce na spodzie modemu i kliknij Dalej. Uwaga! Lista SSID może zawierać wiele nazw. 132

133 9. W kolejnym kroku wprowadź Klucz szyfrujący (WEP). Klucz znajduje się na naklejce na spodzie modemu. Aby przejść do kolejnego kroku kliknij Dalej. 133

134 10. Aby komputer otrzymywał dynamicznie adres IP od modemu livebox wybierz opcję Automatyczne IP (BOOTP/DHCP) i przejdź Dalej. Modem livebox posiada wbudowany serwer DHCP (Dynamic Host Configuration Protocol). Rolą serwera DHCP jest dynamiczne przydzielanie adresów IP komputerom w sieci. Można również skorzystać z konfiguracji ręcznej, czyli przypisania na stałe określonego adresu IP do komputera. Należy wtedy pamiętać o wybraniu nieużywanego adresu IP. 134

135 11. W kolejnym oknie zaznacz opcje konfiguracyjne dotyczące uzyskania dostępu do sieci. Zalecana jest opcja Pobierz z serwera DHCP numer IP serwera DNS. Przejdź Dalej. 135

136 12. Jeśli chcesz, by komputer łączył się automatycznie z Internetem przy starcie systemu zaznacz opcję Uruchom połączenia przy starcie systemu i przejdź Dalej. Można także zezwolić innym użytkownikom komputera na zarządzanie połączeniem oraz włączyć usługę roamingu Wi-Fi między punktami dostępowymi. Roaming Wi-Fi umożliwia przemieszczanie się między różnymi punktami dostępowymi tej samej sieci bezprzewodowej bez utraty połączenia. 13. W oknie dialogowym zaznacz, czy chcesz rozpocząć połączenie. Wciśnij przycisk REG, znajdujący się na spodzie modemu, a następnie kliknij Dalej. 136

137 14. Jeśli instalacja przebiegła pomyślnie komputer wyświetli odpowiedni komunikat. Aby zakończyć konfigurację kliknij na przycisk Zakończ. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 137

138 Instalacja z wykorzystaniem kabla Ethernet 1. Podłącz zestaw instalacyjny. Podłącz modem livebox zgodnie z poniższym schematem. Uwaga! Modem livebox ma dwa złącza typu RJ-45 umożliwiające podłączenie kabla Ethernet. 138

139 Port opisany jako ETH1 oznaczony czerwoną naklejką umożliwia korzystanie z usługi Wideotelefonia przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie wideokonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie port ETH1 skonfigurowany jest do łączenia się z Internetem. Port opisany jako ETH2 oznaczony żółtą naklejką umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie port ETH2 skonfigurowany jest do odbioru TV przez ADSL. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. Jeżeli nie uzyskasz połączenia skonfiguruj kartę sieciową komputera. 139

140 2. Zaloguj się do systemu jako zwykły użytkownik. Ze względów bezpieczeństwa nie zaleca się logowania na konto root. 3. W celu konfiguracji karty bezprzewodowej do współpracy z modemem otwórz Menu Extreme, a następnie wybierz Konfigurację komputera. 140

141 4. W kolejnym kroku pojawi się okno uwierzytelniania systemu, w którym należy wprowadzić hasło administratora. 5. Z menu wybierz Sieć i Internet i kliknij na ikonę Konfiguracja nowego interfejsu sieciowego (LAN, ISDN, ADSL, ). 141

142 6. W oknie konfiguracji zostanie wyświetlona lista sposobów połączeń. Wybierz opcję Ethernet, aby dokonać konfiguracji karty ethernetowej. 142

143 7. Wybierz interfejs sieciowy komputera, do którego podłączony jest modem livebox i kliknij Dalej. 8. Zaznacz opcję Automatyczne IP(BOOTP, DHCP). Modem livebox posiada wbudowany serwer DHCP (Dynamic Host Configuration Protocol). Rolą serwera DHCP jest dynamiczne przydzielanie adresów IP komputerom w sieci i przejdź Dalej. Można również skorzystać z konfiguracji ręcznej, czyli przypisania na stałe określonego adresu IP do komputera. 143

144 9. W kolejnym oknie zaznacz opcje konfiguracyjne dotyczące uzyskania dostępu do sieci. Zalecana jest opcja Pobierz z serwera DHCP numer IP serwera DNS. Przejdź Dalej. 10. Jeśli chcesz, by komputer łączył się automatycznie z Internetem przy starcie systemu zaznacz opcję Uruchom połączenia przy starcie systemu. 144

145 11. Jeśli chcesz, od razu połączyć się z Internetem wybierz opcję Tak i przejdź Dalej. 12. Jeśli instalacja przebiegła pomyślnie komputer wyświetli odpowiedni komunikat. Aby zakończyć konfigurację kliknij na przycisk Zakończ. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 145

146 2.5. Instalacja modemu livebox w systemie operacyjnym Mac OS X Opis instalacji modemu livebox przedstawiony poniżej wykonany jest w systemie operacyjnym Mac OS X Version Instalacja z wykorzystaniem wbudowanej karty bezprzewodowej Wi-Fi 1. Podłączenie zestawu instalacyjnego. Podłącz modem livebox zgodnie z poniższym schematem. Przed przystąpieniem do konfiguracji karty sieciowej, przygotuj: Nazwę modemu livebox (SSID) Klucz szyfrujący (WEP) Oba parametry znajdują się na naklejce na spodzie modemu. 146

147 2. W celu konfiguracji karty bezprzewodowej do współpracy z modemem kliknij na ikonę jabłka w lewym górnym rogu, a następnie wybierz System Preferences. 147

148 3. Kliknij na ikonę Network (Sieć). 148

149 4. Z listy po lewej stronie wybierz opcję AirPort. Uwaga! Jeżeli kłódka w lewym dolnym rogu jest zamknięta, kliknij na nią aby umożliwić wprowadzanie zmian. Pojawi się wtedy okno uwierzytelniania, w którym należy wprowadzić hasło użytkownika mogącego dokonać zmian w systemie (administrator). Po poprawnym wprowadzeniu hasła będzie można modyfikować ustawienia sieciowe. 149

150 5. Jeżeli Status karty bezprzewodowej to Off, należy kliknąć na przycisk Turn Airport On, który uruchomi kartę bezprzewodową. 150

151 6. Kliknij na menu Network Name i wybierz z listy nazwę SSID modemu. Nazwa SSID znajduje się na naklejce na spodzie modemu. 151

152 7. Wprowadź hasło (Password) dostępu do sieci (klucz WEP) i zaznacz pole Remember this network, aby sieć została zapamiętana. Klucz WEP znajduje się na naklejce na spodzie modemu. Uwaga! Przed zatwierdzeniem klucza WEP wciśnij przycisk REG, znajdujący się na spodzie modemu w celu umożliwienia połączenia. Dioda Wi-Fi modemu powinna migać powoli. 152

153 8. Jeśli komputer połączy się z modemem livebox, w oknie Network (Sieć) pole Status zmieni się na Connected (Połączony). Aby zapisać ustawienia kliknij na przycisk Apply (Zastosuj) i zamknij okno. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 153

154 Instalacja z wykorzystaniem kabla Ethernet 1. Podłącz zestaw instalacyjny. Podłącz modem livebox zgodnie z poniższym schematem. Uwaga! Modem livebox ma dwa złącza typu RJ-45 umożliwiające podłączenie kabla Ethernet. 154

155 Port opisany jako ETH1 oznaczony czerwoną naklejką umożliwia korzystanie z usługi Wideotelefonia przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie wideokonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie port ETH1 skonfigurowany jest do łączenia się z Internetem. Port opisany jako ETH2 oznaczony żółtą naklejką umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie port ETH2 skonfigurowany jest do odbioru TV przez ADSL. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. Jeżeli nie uzyskasz połączenia skonfiguruj kartę sieciową komputera. 2. W celu konfiguracji karty bezprzewodowej do współpracy z modemem kliknij na ikonę jabłka w lewym górnym rogu, a następnie wybierz System Preferences. 155

156 3. Kliknij na ikonę Network (Sieć). 156

157 4. Z listy po lewej stronie wybierz opcję Ethernet. Uwaga! Jeżeli kłódka w lewym dolnym rogu jest zamknięta, kliknij na nią aby umożliwić wprowadzanie zmian. Pojawi się wtedy poniższe okno uwierzytelniania, w którym należy wprowadzić hasło użytkownika mogącego dokonać zmian w systemie (administrator). Po poprawnym wprowadzeniu hasła będzie można modyfikować ustawienia sieciowe. 157

158 5. Kliknij na menu Configure i z rozwijanej listy wybierz opcję Using DHCP. Aby zapisać ustawienia kliknij na przycisk Apply (Zastosuj) i zamknij okno. Po przeprowadzeniu konfiguracji karty sieciowej należy przeprowadzić konfigurację modemu. Postępuj według instrukcji zawartych w rozdziale 4.3 Ręczna konfiguracja połączenia internetowego. Jeśli dołączasz dodatkowy komputer do sieci, po krótkiej chwili powinien on pobrać adres IP od tego momentu możesz korzystać z Internetu. 158

159 3. Rejestracja w strefie neostrada Do zestawiania połączenia z siecią Internet modem livebox wykorzystuje parametry połączeniowe. W fabrycznie skonfigurowanym urządzeniu parametry te (nazwa użytkownika: rejestracja@neostrada.pl, hasło: rejestracja) umożliwiają połączenie tylko ze stroną rejestracyjną strefy neostrada. Aby użytkownik mógł korzystać z zasobów sieci Internet, modem livebox należy skonfigurować, podając indywidualne parametry połączeniowe użytkownika usługi neostrada. Jeśli użytkownik nie posiada tych parametrów, może je pobrać z serwisu rejestracyjnego W niniejszym rozdziale opisany jest proces rejestracji w strefie neostrada. Jeśli modem livebox jest już prawidłowo zainstalowany, poprzez przeglądarkę internetową masz dostęp do panelu konfiguracyjnego urządzenia ( i do serwisu rejestracyjnego ( 159

160 1. Otwórz stronę z serwisem instalacyjnym. W celu uzyskania nazwy użytkownika usługi neostrada i hasła otwórz przeglądarkę internetową, np. Internet Explorer i wejdź na stronę internetową na której znajduje się serwis rejestracyjny. Aby rozpocząć proces rejestracji kliknij na przycisk rozpocznij proces aktywacji. Podczas otwierania strony może zostać wyświetlony komunikat o otwarciu bezpiecznego połączenia. Aby otworzyć serwis rejestracyjny kliknij na przycisk OK w oknie komunikatu. 160

161 2. Pobierz numery ID i PIN Aby uzyskać parametry rejestracyjne trzeba posiadać numery ID oraz PIN. Jeśli nie masz jeszcze numerów ID i PIN, możesz je pobrać, zaznaczając opcję nie posiadam ID i PIN. Jeśli posiadasz już parametry ID i PIN przejdź do kroku

162 Zostanie wówczas wyświetlona strona (przedstawiona poniżej), na której musisz wpisać numer zamówienia usługi neostrada, numer linii (numer telefonu), na którym świadczona będzie usługa, oraz numer PESEL lub NIP, w zależności od tego czy usługa świadczona jest Klientowi indywidualnemu czy firmie. Postępuj zgodnie z wyświetlanymi komunikatami. Uzyskany w procesie rejestracji login i hasło zapisz lub wydrukuj. Będą Ci one później potrzebne do skonfigurowania modemu livebox. Po zakończeniu procesu rejestracji przejdź do kroku

163 3. Kliknij opcję posiadam ID i PIN i pobierz parametry identyfikacyjne. Jeśli masz już numery ID i PIN, zaznacz opcję posiadam ID i PIN, wpisz parametry i kliknij Dalej. W kolejnych oknach postępuj zgodnie z pojawiającymi się komunikatami. Uzyskany w procesie rejestracji login i hasło zapisz lub wydrukuj. Będą Ci one później potrzebne do skonfigurowania modemu livebox Uruchomienie usługi telefonicznej Usługa telefon przez ADSL wykorzystuje technologię VoIP (Voice over IP). Jeśli usługa została zamówiona razem z pakietem neostrady, zostanie ona aktywowana automatycznie w kilka minut po zestawieniu połączenia internetowego. Stan usługi można sprawdzić w GUI (panelu konfiguracyjnym modemu patrz rozdział 4.4) w zakładce Witaj bądź Telefon w lewym panelu Moje usługi lub sprawdzając stan diody usługi Telefon przez ADSL powinna się świecić światłem ciągłym. 163

164 4. Ręczna konfiguracja modemu livebox Modem livebox można konfigurować poprzez internetowy panel konfiguracyjny, wykorzystując przeglądarkę internetową. Rozdział ten poświęcony jest internetowemu panelowi konfiguracyjnemu. Znajduje się tu opis podstawowych i najczęściej wykorzystywanych funkcji konfiguracyjnych modemu livebox. Internetowy panel konfiguracyjny jest serwisem internetowym WWW, udostępnianym przez modem livebox Lista kompatybilnych przeglądarek internetowych Dostęp do internetowego panelu konfiguracyjnego jest możliwy poprzez większość najpopularniejszych przeglądarek internetowych. W dalszych podrozdziałach przedstawione są listy sprawdzonych i zalecanych przez TP przeglądarek prawidłowo obsługujących panel konfiguracyjny modemu livebox. Internet Explorer (wszystkie wersje) Firefox (wszystkie wersje) Safari 3 Opera, wersja 9 Netscape nawigator Konqueror Epiphany Wszystkie przeglądarki umożliwiające właściwe wyświetlanie stron internetowych wykonanych zgodne ze standardem W3C, będą poprawnie pokazywać strony konfiguracyjne modemu livebox. 164

165 4.2. Uruchomienie internetowego panelu konfiguracyjnego Internetowy panel konfiguracyjny modemu livebox można uruchomić za pomocą poniższych sposobów: za pomocą ikony livebox znajdującej się na pulpicie samodzielnie Aby uruchomić panel przy pomocy ikony livebox, wykonaj poniższe czynności: 1. Kliknij dwukrotnie na znajdującą się na pulpicie ikonę livebox. Uruchamia ona przeglądarkę internetową i otwiera w niej stronę z panelem konfiguracyjnym. 2. Wpisz w oknie uwierzytelniania (patrz rys. poniżej) w polu Nazwa użytkownika nazwę: admin i w polu Hasło słowo: admin. Nazwa użytkownika i hasło zabezpieczają dostęp do panelu konfiguracyjnego. Następnie potwierdź wpisane parametry konfiguracyjne, klikając na przycisk OK. 165

166 Aby samodzielnie uruchomić panel konfiguracyjny, wykonaj poniższe czynności: 1. Uruchom przeglądarkę internetową (np. Internet Explorer) 2. Otwórz w przeglądarce stronę panelu konfiguracyjnego o adresie W tym celu wpisz w pasek adresu przeglądarki adres internetowy panelu konfiguracyjnego: (patrz rysunek), a następnie potwierdź wpis, wciskając przycisk <Enter> lub klikając na przycisk Przejdź w oknie przeglądarki. 3. W oknie uwierzytelniania wprowadź nazwę użytkownika oraz hasło. W fabrycznej konfiguracji modemu parametry są następujące: Nazwa użytkownika: admin Hasło: admin Następnie potwierdź wprowadzone dane klikając na przycisk OK. Uwaga! W celu zwiększenia bezpieczeństwa zaleca się zmianę hasła. Opis procedury zmiany hasła znajduje się w rozdziale Bądź bezpieczny w internecie. 166

167 4.3. Ręczna konfiguracja połączenia internetowego Jeżeli jesteś nowym użytkownikiem usługi neostrada, musisz przejść jeszcze przez proces rejestracji. Postępuj według instrukcji zawartych w rozdziale 3 Rejestracja w strefie neostrada. Jeżeli jesteś już użytkownikiem usługi neostrada i posiadasz parametry połączeniowe, musisz jeszcze wprowadzić je do modemu. Przygotuj: Nazwę użytkownika usługi neostrada Hasło połączenia Uwaga! Parametry te uzyskałeś przechodząc proces rejestracji. Nazwa użytkownika ma formę XxXxxXX@neostrada.pl natomiast hasło jest ciągiem znaków (cyfr i liter). 1. Połączenie z modemem livebox przez interfejs graficzny. Dostęp do panelu konfiguracyjnego możesz uzyskać, otwierając w przeglądarce stronę internetową: Dostęp do panelu konfiguracyjnego chroniony jest hasłem. Zanim otworzy się strona z panelem konfiguracyjnym, trzeba wprowadzić w oknie logowania nazwę użytkownika i hasło. W konfiguracji fabrycznej parametry to: nazwa użytkownika: admin hasło: admin Po wprowadzeniu poprawnej nazwy użytkownika i hasła w przeglądarce internetowej otworzy się panel konfiguracyjny modemu livebox. 167

168 2. Konfiguracja modemu. W celu wprowadzenia parametrów połączeniowych kliknij na łącze Dostęp do Internetu znajdujące się w menu Moje usługi w lewej części panelu konfiguracyjnego. W oknie Parametry dostępu do Internetu wprowadź w pola Nazwa użytkownika i Hasło parametry identyfikacyjne uzyskane w procesie rejestracji. Nazwa użytkownika ma format: xxxxxxx@neostrada.pl. Po wprowadzeniu parametrów połączeniowych kliknij na przycisk Zastosuj. Uwaga! Zarówno w nazwie użytkownika, jak i w haśle ma znaczenie wielkość liter (czyli XxXxxXX@neostrada.pl różni się od xxxxxxx@neostrada.pl ). 168

169 3. Jeśli wprowadzone parametry połączeniowe były poprawne i modem livebox połączył się ze siecią neostrada, w panelu konfiguracyjnym zostanie wyświetlony komunikat informujący o prawidłowym skonfigurowaniu usługi. Kliknij na przycisk Następny. Zapisz nowe ustawienia, klikając w kolejnym oknie na przycisk Zapisz. Jeśli nie zapiszesz nowej konfiguracji, po ponownym uruchomieniu modemu nowe parametry nie zostaną zapamiętane i nie będziesz miał możliwości połączenia z siecią Internet. Jeśli zamiast komunikatu o prawidłowej konfiguracji pojawi się informacja o braku połączenia, skonfiguruj ponownie modem livebox (krok 2). Stan połączenia i nowe parametry połączeniowe można sprawdzić, klikając łącze Dostęp do Internetu w panelu konfiguracyjnym modemu. Instrukcja panelu konfiguracyjnego modemu livebox znajduje się w rozdziale 4.4 Przewodnik po panelu konfiguracyjnym. 169

170 4.4. Przewodnik po panelu konfiguracyjnym Panel główny i nawigacja Pierwsza strona panelu konfiguracyjnego jest stroną powitalną. Jej opis znajduje się poniżej. Powyżej znajduje się widok panelu konfiguracyjnego. 1. Menu główne - zakładki znajdujące się w górnej części panelu. Umożliwiają one konfigurację i kontrolę ustawień funkcji zaawansowanych modemu livebox. 2. Menu usługowe (Moje usługi) menu znajdujące się z lewej strony panelu. Umożliwia ono konfigurację i kontrolę ustawień podstawowych modemu livebox. 3. Menu informacyjne (Informacje) menu znajdujące się z lewej strony panelu, poniżej menu usługowego. Umożliwia ono kontrolę stanu pracy modemu livebox. Uwaga! Po lewej stronie panelu konfiguracyjnego widoczne jest zawsze tylko jedno menu (Moje usługi lub Informacje). Aby, przełączyć widok na wybrane menu należy kliknąć na przycisk ze znaczkiem. Znajduje się on po lewej stronie nazwy wybranego menu. 170

171 Stronę główną panelu, która wyświetlana jest jako pierwsza po jego uruchomieniu, możesz również otworzyć, klikając na łącze Witaj w menu Moje usługi. Na stronie głównej znajduje się tabela z listą usług udostępnianych przez modem livebox, ich stanem oraz łączem umożliwiających ich konfigurację. Lista usług jest odwzorowaniem menu Moje usługi: Dostęp do Internetu połączenie modemu livebox z siecią Internet. Jeśli usługa w kolumnie stan ma status Włączona, modem livebox jest połączony z siecią Internet. Użytkownicy mogą surfować po Internecie. Jeśli usługa w kolumnie stan ma status Wyłączona, modem livebox nie jest połączony z siecią Internet. Użytkownicy nie mogą korzystać z zasobów sieci. Skontaktuj się z infolinią. Telefon przez ADSL usługa telefonii internetowej (VoIP). TV przez ADSL usługa telewizji świadczona za pośrednictwem łącza ADSL. Modem livebox umożliwia korzystanie z usługi TV przez ADSL. Aby móc korzystać z tej usługi, należy ją aktywować u operatora. Do świadczenia tej usługi w urządzeniu livebox dedykowany jest żółty port Ethernet. Port ten umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie żółty port skonfigurowany jest do odbioru TV przez ADSL. Usługa TV przez ADSL ma wtedy status Włączona. Jeśli usługa TV przez ADSL ma status Wyłączona, żółty port Ethernet umożliwia dostęp do sieci Internet. Wideotelefonia przez ADSL usługa umożliwiające wideokonferencje. Modem livebox umożliwia korzystanie z usługi Wideotelefonia przez ADSL. Aby móc korzystać z tej usługi, należy ją aktywować u operatora. Do świadczenia tej usługi w urządzeniu livebox dedykowany jest czerwony port Ethernet. Umożliwia on prowadzenie wideotelekonferencji przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie wideotelekonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie czerwony port skonfigurowany jest do łączenia się z Internetem. Usługa Wideotelefonia przez ADSL ma wtedy status Wyłączona. Jeśli usługa Widetelefonia przez ADSL ma status Włączona, czerwony port Ethernet umożliwia dostęp do usługi Widetelefonia przez ADSL. 171

172 Menu Moje usługi Menu Moje usługi umożliwia konfigurację i kontrolę usług udostępnianych przez modem livebox. Dostęp do Internetu W oknie tym można skonfigurować połączenie modemu livebox z siecią Internet (Parametry dostępu do Internetu) oraz sprawdzić stan połączenia z siecią (Stan połączenia internetowego). 172

173 Możliwe jest też skonfigurowanie parametrów dostępu do Internetu. Dokładne instrukcje można znaleźć poniżej lub w rozdziale Wpisz parametry połączeniowe usługi neostrada (nazwa użytkownika usługi neostrada i hasło) w pola Nazwa użytkownika i Hasło. Potwierdź, klikając na przycisk Zastosuj. Uwaga! Parametry te uzyskałeś przechodząc proces rejestracji. Nazwa użytkownika ma formę XxXxxXX@neostrada.pl natomiast hasło jest ciągiem znaków (cyfr i liter). W panelu konfiguracyjnym zostanie wyświetlony komunikat o próbie połączenia. Jeśli konfiguracja nie powiedzie się, należy sprawdzić czy modem livebox jest zsynchronizowany na linii ADSL, a następnie ponownie przeprowadzić wpisać parametry połączeniowe. 173

174 Jeśli modem livebox jest zsynchronizowany na linii ADSL, a wpisane parametry są prawidłowe, po uzyskaniu połączenia w panelu konfiguracyjnym wyświetlony zostanie komunikat o prawidłowo przeprowadzonej konfiguracji. Kliknij na przycisk Następny. Po kliknięciu na przycisk Następny pojawi się okno umożliwiające zapis nowych ustawień. Kliknij na przycisk Zapisz w celu zachowania ustawień. Jeśli zapis nowych ustawień powiedzie się, w oknie panelu wyświetlony zostanie komunikat o prawidłowej konfiguracji modemu livebox. Jeśli zapis nowych ustawień nie uda się, przeprowadź konfigurację parametrów połączeniowych ponownie. Możliwa jest kontrola stanu połączenia internetowego. 174

175 Panel Stan połączenia internetowego umożliwi kontrolę połączenia modemu livebox z siecią Internet. Opcja Stan określa status połączenia modemu livebox z siecią Internet. Stan Synchronizacja sygnalizuje, że modem livebox jest zsynchronizowany na linii ADSL, połączenie z siecią Internet jest ustanowione i można surfować po Internecie. Stan Negocjacja sygnalizuje, że modem livebox jest zsynchronizowany na linii ADSL, ale połączenie z siecią Internet nie jest ustanowione. Korzystanie z zasobów sieci Internet nie jest możliwe. Jeśli ten stan trwa dłużej niż kilka minut, skonfiguruj ponownie modem livebox. W razie innych problemów, zadzwoń na infolinię Stan Połączenie nieaktywne sygnalizuje, że modem livebox nie jest zsynchronizowany na linii ADSL. Jeśli ten stan trwa dłużej niż kilka minut, oznacza to, że modem livebox nie jest prawidłowo podłączony do linii telefonicznej lub linia uległa uszkodzeniu. Jeśli modem livebox jest podłączony do linii prawidłowo, a nadal nie uzyskuje synchronizacji, zgłoś problem do infolinii Telefon przez ADSL Usługa Telefon przez ADSL umożliwia tanie rozmowy telefoniczne przez Internet. 175

176 TV przez ADSL Modem livebox umożliwia korzystanie z usługi TV przez ADSL. Aby móc korzystać z tej usługi, należy ją aktywować u operatora. Do świadczenia tej usługi w modemie livebox dedykowany jest żółty port Ethernet. Port ten umożliwia odbiór TV przez ADSL (za pomocą dekodera niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on jednak obsługiwać dwóch funkcji naraz. Na przykład odbiór TV przez ADSL za pośrednictwem tego portu uniemożliwia jednoczesne wykorzystanie go do łączenia się z Internetem. Domyślnie żółty port skonfigurowany jest do odbioru TV przez ADSL. Usługa TV przez ADSL ma wtedy status Włączona. Jeśli usługa TV przez ADSL ma status Wyłączona, żółty port Ethernet umożliwia dostęp do sieci Internet. Jeśli żółty port Ethernet chcesz przeznaczyć do łączenia się z siecią Internet, kliknij na przycisk Wyłącz i postępuj zgodnie z komunikatami wyświetlanymi w panelu konfiguracyjnym. 176

177 Wideotelefonia przez ADSL Modem livebox umożliwia korzystanie z usługi Wideotelefonia przez ADSL. Aby móc korzystać z tej usługi, należy ją aktywować u operatora. Do świadczenia tej usługi w modemie livebox dedykowany jest czerwony port Ethernet. Umożliwia on prowadzenie wideotelekonferencji przez ADSL (za pomocą kompatybilnego sprzętu niewchodzącego w skład zestawu) lub połączenie z Internetem. Nie może on obsługiwać dwóch funkcji naraz. Na przykład jednoczesne prowadzenie wideotelekonferencji i łączenie się z Internetem za pomocą tego portu jest niemożliwe. Domyślnie czerwony port skonfigurowany jest do łączenia się z Internetem. Usługa Wideotelefonia przez ADSL ma wtedy status Wyłączona. Jeśli usługa Wideotelefonia przez ADSL posiada status Włączona, czerwony port Ethernet umożliwia dostęp do usługi Wideotelefonia przez ADSL. 177

178 Menu Informacje Menu Informacje umożliwia kontrolę stanu pracy modemu livebox. W celu rozwinięcia zawartości menu informacyjnego kliknij na przycisk się po lewej stronie menu. znajdujący Połączenie ADSL Panel informacyjny Połączenie ADSL pokazuje stan synchronizacji modemu livebox na linii ADSL. Stan synchronizacji w oknie panelu nie jest automatycznie odświeżany. W celu odświeżenia stanu synchronizacji należy kliknąć łącze Połączenia ADSL w menu Informacje. Stan synchronizacji na łączu ADSL sygnalizuje również dioda modemie. Jeśli modem livebox nie jest zsynchronizowane na linii ADSL, w kolumnie Stan linii ADSL wyświetlany jest komunikat Brak synchronizacji na łączu ADSL. Jeśli modem livebox nie uzyskuje synchronizacji przez kilka minut, sprawdź połączenie z gniazdkiem telefonicznym. Jeśli modem podłączony jest do linii prawidłowo (patrz instrukcja instalacji), zgłoś problem do infolinii na Jeśli modem livebox jest zsynchronizowane na linii ADSL, w kolumnie Stan linii ADSL wyświetlany jest komunikat Podniesiony. W kolumnach Pobieranie i Wysyłanie wyświetlane są prędkości synchronizacji modemu livebox na linii ADSL w kierunku odbiorczym i nadawczym. 178

179 Sieć bezprzewodowa g Panel informacyjny Sieć bezprzewodowa g pokazuje stan połączeń modemu livebox w sieci bezprzewodowej Wi-Fi. Stan usługi określa, czy usługa sieci bezprzewodowej w modemie livebox jest włączona. Usługa ta w konfiguracji fabrycznej jest włączona. Połączenie z modemem livebox przez sieć bezprzewodową jest wtedy możliwe. Usługę tę można wyłączyć. Wtedy w panelu Sieć bezprzewodowa wyświetlana będzie informacja Stan usługi: Wyłączona. W panelu Sieć bezprzewodowa znajduje się lista podłączonych do modemu livebox adapterów USB Wi-Fi. Dla każdego adaptera znajdują się tu informacje o jego adresie MAC i używanych zabezpieczeniach: kluczu szyfrującym i filtrze adresów MAC. Oprogramowanie W panelu Oprogramowanie znajduje się numer wersji oprogramowania (firmware) zainstalowanego w urządzeniu livebox. Informacja o wersji oprogramowania firmware jest pomocna dla pracowników infolinii przy rozwiązywaniu problemów zgłaszanych przez Klientów. 179

180 Zapis ustawień, restart i przywracanie konfiguracji fabrycznej Zapis ustawień Po każdej zmianie konfiguracji modemu livebox należy zapisać ustawienia. W celu dokonania zapisu przejdź do konfiguracji zaawansowanej, klikając na zakładkę o nazwie Konfiguracja zaawansowana z prawej strony menu głównego panelu konfiguracyjnego. Następnie kliknij na zakładkę Narzędzia i z rozwijanej listy wybierz opcję Zapisz/Uruchom ponownie. W panelu Zapisz/Uruchom ponownie kliknij na przycisk Zapisz. 180

181 Restart modemu livebox W celu restartu (ponownego uruchomienia) modemu livebox przejdź do konfiguracji zaawansowanej, klikając zakładkę o nazwie Konfiguracja zaawansowana z prawej strony menu głównego panelu konfiguracyjnego. Następnie kliknij na zakładkę Narzędzia i z rozwijanej listy wybierz opcję Zapisz/Uruchom ponownie. W panelu Zapisz/Uruchom ponownie kliknij na przycisk Uruchom ponownie. Ustawienia fabryczne można też przywrócić, za pomocą przycisku RST znajdującego się pod spodem modemu livebox. 181

182 Przywracanie konfiguracji fabrycznej W celu przywrócenia ustawień fabrycznych modemu livebox przejdź do konfiguracji zaawansowanej, klikając na zakładkę o nazwie Konfiguracja zaawansowana z prawej strony menu głównego panelu konfiguracyjnego. Następnie kliknij na zakładkę Narzędzia i z rozwijanej listy wybierz opcję Wyczyść/Uruchom ponownie. W panelu Wyczyść/Uruchom ponownie kliknij na przycisk Wyczyść. 182

183 Bądź bezpieczny w Internecie Uwaga! Po dokonaniu jakichkolwiek zmian w konfiguracji modemu, należy je zapisać korzystając z panelu konfiguracyjnego modemu (Zapisz/Wyczyść/Uruchom ponownie) Dostęp administratorów Do podstawowych działań zabezpieczających modem livebox przed niepowołanym dostępem należy zmiana domyślnych haseł dla użytkowników takich jak administrator i root. W celu zmiany haseł należy kliknąć na zakładkę Konfiguracja zaawansowana, a następnie z menu Zapora sieciowa wybrać Kontrolę dostępu. 183

184 Po kliknięciu na zakładkę Kontrola dostępu pokażą się dostępne konta oraz przyciski umożliwiające konfigurację kont. Aby zmienić hasła dla kont, należy wybrać konto, którego hasło chcemy zmienić, zaznaczając opcję w kolumnie Wybierz, a następnie kliknąć na przycisk Zmień hasło. Następnie pokaże się strona, na której będzie można wpisać nowe hasło dla użytkownika. W polu Stare hasło należy wpisać dotychczas używane hasło. W polu Nowe hasło należy wpisać nowe hasło, a w polu Potwierdź nowe hasło należy jeszcze raz wpisać nowe hasło. Zmiany należy zatwierdzić klikając na przycisk Zastosuj. Taką samą operację należy przeprowadzić dla wszystkich kont wyświetlanych w kontroli dostępu. 184

185 Firewall Modem livebox jest wyposażony w oprogramowanie umożliwiające filtrowanie połączeń przychodzących i wychodzących. Odpowiedni zestaw reguł umożliwia wpuszczanie bądź blokowanie ruchu. Domyślny zestaw reguł blokuje połączenia przychodzące z sieci Internet do modemu livebox, równocześnie przepuszczając połączenia wychodzące i nawiązane z sieci użytkownika modemu livebox. Istnieje możliwość dodania własnych reguł, uwzględniających indywidualne potrzeby, np. dostęp z Internetu do serwera stron WWW w sieci użytkownika modemu livebox. W celu konfiguracji zapory firewall należy kliknąć na zakładkę Konfiguracja zaawansowana, a następnie w zakładce Zapora sieciowa kliknąć Zasady. 185

186 Wi-Fi Aby ustawić zabezpieczenia sieci bezprzewodowej, należy kliknąć na zakładkę Sieć bezprzewodowa. Do elementarnych działań zabezpieczających sieć bezprzewodową należą: Zmiana wartości pola SSID na dowolny ciąg maksymalnie 32 znaków. Uwaga! Zaleca się, aby ciąg znaków był równy maksymalnej dozwolonej długości. Włączenie filtrowania adresów MAC poprzez zaznaczenie odpowiedniej opcji z prawej strony ekranu. Zmiana wartości pola Zabezpieczenia poprzez wybranie z listy hasła WPA. WPA (ang. WiFi Protected Access) to standard szyfrowania stosowany w sieciach bezprzewodowych standardu IEEE

187 Aby nasza sieć była dobrze chroniona, należy skonfigurować listę dozwolonych adresów MAC oraz dokończyć konfigurację zabezpieczeń. Listę dozwolonych adresów MAC konfiguruje się poprzez kliknięcie na przycisk Edytuj listę filtrów MAC. Po otwarciu strony w pierwszej sekcji należy zaznaczyć opcję Zezwalaj na dostęp do sieci bezprzewodowej tylko komputerom z listy. W sekcji, w polu tekstowym należy dodać kolejno akceptowane adresy MAC, za każdym razem zatwierdzając wpis przyciskiem Dalej. 187

188 Następnie po zatwierdzeniu i zapisaniu zmian należy ponownie przejść do konfiguracji sieci bezprzewodowej i kliknąć na łącze Konfiguracja WPA. W polu Hasło należy wpisać dowolny ciąg o maksymalnej długości 64 znaków. Zaleca się, aby ciąg znaków był równy maksymalnej dozwolonej długości. W polu Szyfrowanie należy wybrać opcję TKIP. Konfigurację bezpieczeństwa dostępu przez Wi-Fi należy przeprowadzić zgodnie z możliwościami urządzeń, które będą współpracować z modemem livebox. Jeżeli, na przykład karta Wi-Fi urządzenia Klienta nie będzie obsługiwać szyfrowania WPA, przy konfiguracji modemu livebox należy wybrać opcję szyfrowanie WEP, następnie w polu Typ WEP wybrać opcję 128 bits, a jako klucz wpisać ciąg liczb w formacie heksadecymalnym. 188

189 Jeżeli nie planujesz korzystać z urządzeń livebox poprzez Wi-Fi, wyłącz sieć bezprzewodową w panelu konfiguracyjnym modemu livebox. W tym celu: Otwórz panel konfiguracyjny modemu livebox Wejdź w zakładkę sieć bezprzewodowa w głównym menu panelu konfiguracyjnego Kliknij na przycisk Wyłącz w oknie panelu. 189

190 5. Menadżer połączeń Po zakończeniu instalacji oprogramowania livebox, na pasku zadań w prawym dolnym rogu ekranu pojawia się ikona programu Menadżer połączeń. Umożliwia on kontrolowanie połączenia z siecią Internet, zmianę ustawień połączenia oraz diagnozowanie stanu połączenia Połącz/Rozłącz Opcja Połącz/Rozłącz umożliwia zarządzanie aktywnością połączenia z Internetem. W przypadku, gdy połączenie z siecią Internet jest wyłączone, logo TP będzie nieaktywne - kolor szary. Aby nawiązać łączność, kliknij na ikonę Menadżera połączeń i wybierz Połącz. Kiedy komputer nawiąże poprawnie połączenie, logo TP zmieni kolor. Jeżeli chcesz przerwać połączenie z siecią, kliknij na ikonę Menadżera połączeń i wybierz opcję Rozłącz. 190

191 5.2. Ustawienia Menadżer połączeń umożliwia także zmianę ustawień dotyczących połączenia z Internetem oraz połączenia komputera z modemem livebox. Aby dokonać zmiany w ustawieniach, z menu Menadżera połączeń należy wybrać opcję Ustawienia. W odnośniku Rozpocznij mamy do wyboru kilka opcji dotyczących ustawień połączenia. 191

192 Kolejny link Urządzenia pokazuje nam listę zainstalowanych połączeń sieciowych. 192

193 W zakładce Dostęp można skonfigurować nowe połączenie, usunąć stare, zapoznać się z informacjami o systemie lub też skonfigurować nową sieć bezprzewodową Diagnozowanie Menadżer połączeń posiada moduł diagnostyczny, który sprawdza poprawność działania modemu, jego synchronizację oraz poprawność połączenia modemu z Internetem i z komputerem. W oknie testu ustawień wyświetlane są także informacje dotyczące między innymi wersji oprogramowania modemu oraz pozostałych parametrów modemu livebox. 193

Wi-Fi ZTE. instrukcja instalacji

Wi-Fi ZTE. instrukcja instalacji Wi-Fi ZTE instrukcja instalacji Spis treści 1. zawartość zestawu instalacyjnego...2 2. opis gniazd i przycisków modemu...3 3. opis działania diod modemu...4 4. instalacja modemu Wi-Fi ZTE za pomocą kabla

Bardziej szczegółowo

Combo ZTE. instrukcja instalacji

Combo ZTE. instrukcja instalacji Combo ZTE instrukcja instalacji Spis treści 1. zawartość zestawu instalacyjnego...2 2. opis tylnego panelu modemu...3 3. opis działania diod modemu...4 4. instalacja modemu Combo ZTE za pomocą kabla Ethernet...5

Bardziej szczegółowo

Livebox. przewodnik użytkownika

Livebox. przewodnik użytkownika Livebox przewodnik użytkownika Zasady bezpieczeństwa i użytkowania Modem Livebox powinien być użytkowany zgodnie z poniższymi zasadami: Środowisko Modem musi być zainstalowany i używany wewnątrz budynku.

Bardziej szczegółowo

instrukcja uruchomienia usługi

instrukcja uruchomienia usługi instrukcja uruchomienia usługi INT/UL-A5/1439/01-02-06/ 12 Witamy w usłudze Telefonia internetowa tp umożliwia tanie połączenia telefoniczne, w oparciu o technologię VoIP (Voice over IP). Usługę można

Bardziej szczegółowo

przewodnik użytkownika

przewodnik użytkownika przewodnik użytkownika livebox tp livebox tp Twój świat. Cały świat. Instrukcje bezpieczeƒstwa i u ytkowania Modem livebox tp jest w asnoêcià Telekomunikacji Polskiej. Zakres zobowiàzaƒ Abonenta, korzystajàcego

Bardziej szczegółowo

instrukcja instalacji modemu SpeedTouch 605s

instrukcja instalacji modemu SpeedTouch 605s instrukcja instalacji modemu SpeedTouch 605s Spis treści 1. Opis diod kontrolnych i gniazd modemu SpeedTouch 605s... 2 1.1. Opis diod kontrolnych... 2 1.2. Opis gniazd... 3 2. Konfiguracja połączenia przewodowego...

Bardziej szczegółowo

instrukcja instalacji w systemie Mac OS X

instrukcja instalacji w systemie Mac OS X instrukcja instalacji w systemie Mac OS X modemu USB F@st 800 Twój świat. Cały świat. neostrada tp Spis treści 1. Instalacja sterowników modemu F@st 800... 3 2. Połączenie z Internetem... 6 3. Diagnostyka

Bardziej szczegółowo

instrukcja obsługi modemu CellPipe 7130 wersja podstawowa

instrukcja obsługi modemu CellPipe 7130 wersja podstawowa instrukcja obsługi modemu CellPipe 7130 wersja podstawowa 19330 Spis treści 1. 17 Prezentacja routera CellPipe 7130. 3 2. 1.1. Główne cechy. 3 1.2. Standardy współpracujące z routerem CellPipe. 4 1.3.Dostępność

Bardziej szczegółowo

instrukcja instalacji w systemie Mac OS X modemu USB ZTE ZXDSL 852

instrukcja instalacji w systemie Mac OS X modemu USB ZTE ZXDSL 852 instrukcja instalacji w systemie Mac OS X modemu USB ZTE ZXDSL 852 Neostrada tp Spis treści 1. Instalacja sterowników modemu ZTE ZXDSL 852... 3 2. Instalacja modemu ZTE ZXDSL 852... 7 3. Konfiguracja systemu

Bardziej szczegółowo

INSTRUKCJA INSTALACJI. Modem Kasda KW 58283

INSTRUKCJA INSTALACJI. Modem Kasda KW 58283 INSTRUKCJA INSTALACJI Modem Kasda KW 58283 SPIS TREŚCI Wstęp... 3 1. Zestaw instalacyjny... 3 2. Budowa modemu ADSL WiFi... 4 2.1. Przedni panel... 4 2.2. Tylny panel... 5 3. Podłączenie modemu ADSL WiFi...

Bardziej szczegółowo

Podłączenie urządzenia. W trakcie konfiguracji routera należy korzystać wyłącznie z przewodowego połączenia sieciowego.

Podłączenie urządzenia. W trakcie konfiguracji routera należy korzystać wyłącznie z przewodowego połączenia sieciowego. Instalacja Podłączenie urządzenia W trakcie konfiguracji routera należy korzystać wyłącznie z przewodowego połączenia sieciowego. Należy dopilnować by nie podłączać urządzeń mokrymi rękami. Jeżeli aktualnie

Bardziej szczegółowo

instrukcja instalacji w systemie Mac OS modemu USB ZTE ZXDSL 852

instrukcja instalacji w systemie Mac OS modemu USB ZTE ZXDSL 852 instrukcja instalacji w systemie Mac OS modemu USB ZTE ZXDSL 852 Spis treści 1. Instalacja sterowników... 3 a) wymagania... 3 b) lokalizacja sterowników... 3 c) instalacja sterowników... 3 2. Podłączenie

Bardziej szczegółowo

Instrukcja instalacji modemu CDMA MV410R z wykorzystaniem kabla USB w systemie operacyjnym MS Windows XP 32-bit

Instrukcja instalacji modemu CDMA MV410R z wykorzystaniem kabla USB w systemie operacyjnym MS Windows XP 32-bit Instrukcja instalacji modemu CDMA MV410R z wykorzystaniem kabla USB w systemie operacyjnym MS Windows XP 32-bit OGSM/PDF08/0409, Strona 1 z 26 Spis treści 1. Prezentacja zestawu instalacyjnego... 3 1.1.

Bardziej szczegółowo

Dysk CD (z Oprogramowaniem i Podręcznikiem użytkownika)

Dysk CD (z Oprogramowaniem i Podręcznikiem użytkownika) Do skonfigurowania urządzenia może posłużyć każda nowoczesna przeglądarka, np. Internet Explorer 6 lub Netscape Navigator 7.0. DP-G310 Bezprzewodowy serwer wydruków AirPlus G 2,4GHz Przed rozpoczęciem

Bardziej szczegółowo

Netis Bezprzewodowy Router N ADSL2+ z Modemem Instrukcja szybkiej instalacji

Netis Bezprzewodowy Router N ADSL2+ z Modemem Instrukcja szybkiej instalacji Instrukcja szybkiej instalacji bezprzewodowego routera netis N ADSL2+ z modemem z Neostradą Orange Netis Bezprzewodowy Router N ADSL2+ z Modemem Instrukcja szybkiej instalacji Instrukcja szybkiej instalacji

Bardziej szczegółowo

Konfiguracja ROUTERA bezprzewodowego z modemem ADSL 2+, TP-Link TD-W8910G/TDW8920G

Konfiguracja ROUTERA bezprzewodowego z modemem ADSL 2+, TP-Link TD-W8910G/TDW8920G Konfiguracja ROUTERA bezprzewodowego z modemem ADSL +, TP-Link TD-W890G/TDW890G Ustawienia karty sieciowej Windows XP Ustawienie protokołu TCP/IP 3 Kliknij START następnie zakładkę Ustawienia i Panel sterowania

Bardziej szczegółowo

Przygotowanie urządzenia:

Przygotowanie urządzenia: Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA730RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET, który znajduje się z tyłu tego urządzenia przez około

Bardziej szczegółowo

przewodnik użytkownika liveplug

przewodnik użytkownika liveplug przewodnik użytkownika Spis treści 1. Zawartość zestawu... 3 2. Ogólne wskazówki użytkowania adaptera... 3 3. Podłączenie dekodera videostrady tp do modemu livebox tp... 4 4. Podłączenie komputera do modemu

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI ROUTERA 4 w 1 - ΩMEGA O700 - WIRELESS N 300M ROUTER.

INSTRUKCJA OBSŁUGI ROUTERA 4 w 1 - ΩMEGA O700 - WIRELESS N 300M ROUTER. INSTRUKCJA OBSŁUGI ROUTERA 4 w 1 - ΩMEGA O700 - WIRELESS N 300M ROUTER. Dziękujemy za zakup bezprzewodowego routera marki ΩMEGA. Dołożyliśmy wszelkich starań, aby to urządzenie spełniło Twoje oczekiwania.

Bardziej szczegółowo

Instalacja. Dla przykładu, w instrukcji tej wykorzystano model TD-8817.

Instalacja. Dla przykładu, w instrukcji tej wykorzystano model TD-8817. Instalacja Dla przykładu, w instrukcji tej wykorzystano model TD-8817. Podłączenie urządzenia Wyłącz wszystkie urządzenia sieciowe (komputery, modem/router). Jeżeli modem jest używany, należy go odłączyć.

Bardziej szczegółowo

Strona 1 z 10. 1. Przedni panel. LED Opis funkcji ADSL

Strona 1 z 10. 1. Przedni panel. LED Opis funkcji ADSL Strona 1 z 10 Wskaźniki i złącza urządzenia Zawartość opakowania Podłączenie urządzenia Instalacja oprogramowania Konfiguracja połączenia sieciowego Konfiguracja urządzenia Rejestracja usługi Neostrada

Bardziej szczegółowo

Instrukcja instalacji modemu CDMA MV410R z wykorzystaniem kabla Ethernet w systemie operacyjnym MS Windows XP 32-bit

Instrukcja instalacji modemu CDMA MV410R z wykorzystaniem kabla Ethernet w systemie operacyjnym MS Windows XP 32-bit Instrukcja instalacji modemu CDMA MV410R z wykorzystaniem kabla Ethernet w systemie operacyjnym MS Windows XP 32-bit OGSM/PDF07/0409, Strona 1 z 20 Spis treści 1. Prezentacja zestawu instalacyjnego...

Bardziej szczegółowo

INSTRUKCJA INSTALACJI. Modem Technicolor CGA 4233

INSTRUKCJA INSTALACJI. Modem Technicolor CGA 4233 INSTRUKCJA INSTALACJI Modem Technicolor CGA 4233 SPIS TREŚCI Wstęp... 3 1. Zestaw instalacyjny... 3 2. Budowa modemu kablowego... 4 2.1. Przedni panel... 4 2.2. Tylny panel... 5 3. Podłączenie modemu...

Bardziej szczegółowo

Instalacja. Produkt pokazany na ilustracjach w tej instrukcji to model TD-VG3631. Podłączanie urządzenia

Instalacja. Produkt pokazany na ilustracjach w tej instrukcji to model TD-VG3631. Podłączanie urządzenia Instalacja Najpierw uruchom płytę CD, program instalacyjny przeprowadzi cię krok po kroku przez proces konfiguracji urządzenia. W wypadku problemów z uruchomieniem płyty postępuj według poniższej instrukcji.

Bardziej szczegółowo

Instrukcja. Spis treści. instalacji modemu SpeedTouch 608 WL

Instrukcja. Spis treści. instalacji modemu SpeedTouch 608 WL Instrukcja instalacji modemu SpeedTouch 608 WL Spis treści 1. Opis diod kontrolnych i gniazd modemu SpeedTouch 608 2 1.1 Opis diod kontrolnych 2 1.2 Opis gniazd 3 2. Konfiguracja połączenia przewodowego

Bardziej szczegółowo

ADSL Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia... 1 1.1 Przedni panel.... 1 1.2 Tylni panel... 1 2. Zawartość opakowania... 2 3. Podłączenie urządzenia... 2 4. Instalacja oprogramowania...

Bardziej szczegółowo

Instrukcja konfiguracji urządzenia TL-WA830RE v.1

Instrukcja konfiguracji urządzenia TL-WA830RE v.1 Instrukcja konfiguracji urządzenia TL-WA830RE v.1 Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA830RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET,

Bardziej szczegółowo

Livebox konfiguracja drukarki

Livebox konfiguracja drukarki Livebox 3.0 - konfiguracja drukarki Windows XP Przed przystąpieniem do konfiguracji drukarki, upewnij się, że komputer jest połączony z modemem Livebox 3.0 Krok 1 Zainstaluj drukarkę na komputerze. Zrób

Bardziej szczegółowo

Wzmacniacz sygnału, repeater Wi-Fi Conrad, N300, 2 anteny, 1 x RJ45 (LAN)

Wzmacniacz sygnału, repeater Wi-Fi Conrad, N300, 2 anteny, 1 x RJ45 (LAN) INSTRUKCJA OBSŁUGI Wzmacniacz sygnału, repeater Wi-Fi Conrad, N300, 2 anteny, 1 x RJ45 (LAN) Nr produktu 975601 Strona 1 z 5 Strona 2 z 5 Użytkować zgodnie z zaleceniami producenta Przeznaczeniem produktu

Bardziej szczegółowo

Punkt dostępowy z Routerem Wireless-G

Punkt dostępowy z Routerem Wireless-G Seria Instant Wireless Punkt dostępowy z Routerem Wireless-G Zawartość zestawu: Punkt dostępowy WRT54g wraz z odłączanymi antenami. (1) Zasilacz sieciowy. (2) CD-Rom instalacyjny z instrukcją obsługi.

Bardziej szczegółowo

LevelOne. Instrukcja Szybkiej Instalacji

LevelOne. Instrukcja Szybkiej Instalacji LevelOne WBR-6011 N MAX Router Bezprzewodowy Instrukcja Szybkiej Instalacji Produkt posiada 2-letnią gwarancję Dane kontaktowe serwisu: Tel. 061 898 32 28, email: serwis.level1@impakt.com.pl Dystrybutor:

Bardziej szczegółowo

Uwaga: NIE korzystaj z portów USB oraz PWR jednocześnie. Może to trwale uszkodzić urządzenie ZyWALL.

Uwaga: NIE korzystaj z portów USB oraz PWR jednocześnie. Może to trwale uszkodzić urządzenie ZyWALL. ZyWALL P1 Wprowadzenie ZyWALL P1 to sieciowe urządzenie zabezpieczające dla osób pracujących zdalnie Ten przewodnik pokazuje, jak skonfigurować ZyWALL do pracy w Internecie i z połączeniem VPN Zapoznaj

Bardziej szczegółowo

Laboratorium - Konfiguracja routera bezprzewodowego w Windows Vista

Laboratorium - Konfiguracja routera bezprzewodowego w Windows Vista 5.0 6.8.3.9 Laboratorium - Konfiguracja routera bezprzewodowego w Windows Vista Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, będziesz konfigurował i testował ustawienia bezprzewodowego

Bardziej szczegółowo

Instrukcja konfiguracji urządzenia TL-WA830RE v.2

Instrukcja konfiguracji urządzenia TL-WA830RE v.2 Instrukcja konfiguracji urządzenia TL-WA830RE v.2 Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA830RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET,

Bardziej szczegółowo

Instrukcje bezpieczeƒstwa i u ytkowania

Instrukcje bezpieczeƒstwa i u ytkowania Instrukcje bezpieczeƒstwa i u ytkowania Modem livebox tp jest w asnoêcià Telekomunikacji Polskiej. Zakres zobowiàzaƒ Abonenta korzystajàcego z urzàdzenia livebox tp jest okreêlony w Umowie. Modem livebox

Bardziej szczegółowo

Ważne: Przed rozpoczęciem instalowania serwera DP-G321 NALEŻY WYŁACZYĆ zasilanie drukarki.

Ważne: Przed rozpoczęciem instalowania serwera DP-G321 NALEŻY WYŁACZYĆ zasilanie drukarki. Do skonfigurowania urządzenia może posłużyć każda nowoczesna przeglądarka, np. Internet Explorer 6 lub Netscape Navigator 7.0. DP-G321 Bezprzewodowy, wieloportowy serwer wydruków AirPlus G 802.11g / 2.4

Bardziej szczegółowo

Instrukcja wgrywania aktualizacji oprogramowania dla routera Edimax LT-6408n

Instrukcja wgrywania aktualizacji oprogramowania dla routera Edimax LT-6408n Instrukcja wgrywania aktualizacji oprogramowania dla routera Edimax LT-6408n Uwaga! Nowa wersja oprogramowania oznaczona numerem 1.03v jest przeznaczona tylko dla routerów mających współpracować z modemem

Bardziej szczegółowo

Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0

Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0 Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0 Wersja instrukcji 1.0.1 1 SPIS TREŚCI 1. Sprawdzenie wersji systemu Windows... 3 2. Instalacja sterowników interfejsu diagnostycznego...

Bardziej szczegółowo

Spis treści... 2... 4... 7... 8... 10

Spis treści... 2... 4... 7... 8... 10 Spis treści... 2... 4... 7... 8... 10 Czasem, aby zainstalować najnowszą wersję programu Bitdefender należy odinstalować jego poprzednią wersję. Instalacja najnowszej wersji jest zawsze wskazana nowsze

Bardziej szczegółowo

Szybki. Internet. podręcznik użytkownika Modem ZTE ZXDSL 852

Szybki. Internet. podręcznik użytkownika Modem ZTE ZXDSL 852 Szybki Internet podręcznik użytkownika Modem ZTE ZXDSL 852 Szanowni Państwo, uprzejmie dziękujemy za okazane zaufanie i wybór usługi Szybki Internet. Jesteśmy przekonani, że korzystanie z dostępu do internetu

Bardziej szczegółowo

N150 Router WiFi (N150R)

N150 Router WiFi (N150R) Easy, Reliable & Secure Podręcznik instalacji N150 Router WiFi (N150R) Znaki towarowe Nazwy marek i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi należącymi do ich prawnych właścicieli.

Bardziej szczegółowo

DWL-2100AP 802.11g/108Mbps Bezprzewodowy punkt dostępowy D-Link AirPlus XtremeG

DWL-2100AP 802.11g/108Mbps Bezprzewodowy punkt dostępowy D-Link AirPlus XtremeG Do skonfigurowania urządzenia może posłużyć każda nowoczesna przeglądarka, np. Internet Explorer 6 lub Netscape Navigator 6.2.3. DWL-2100AP 802.11g/108Mbps Bezprzewodowy punkt dostępowy D-Link AirPlus

Bardziej szczegółowo

Seria P-661HW-Dx Bezprzewodowy modem ADSL2+ z routerem

Seria P-661HW-Dx Bezprzewodowy modem ADSL2+ z routerem Seria P-661HW-Dx Bezprzewodowy modem ADSL2+ z routerem Skrócona instrukcja obsługi Wersja 3.40 Edycja 1 3/2006-1 - Informacje ogólne Posługując się dołączoną płytą CD lub postępując zgodnie ze wskazówkami

Bardziej szczegółowo

Instrukcja szybkiej instalacji. Przed przystąpieniem do instalacji należy zgromadzić w zasięgu ręki wszystkie potrzebne informacje i urządzenia.

Instrukcja szybkiej instalacji. Przed przystąpieniem do instalacji należy zgromadzić w zasięgu ręki wszystkie potrzebne informacje i urządzenia. Instrukcja szybkiej instalacji Do konfiguracji modemu może posłużyć dowolna nowoczesna przeglądarka np. Internet Explorer 6 lub Netscape Navigator 6.2.3. DSL-300T ADSL Modem Przed rozpoczęciem Przed przystąpieniem

Bardziej szczegółowo

Livebox podłączenie drukarki USB

Livebox podłączenie drukarki USB Livebox 2.0 - podłączenie drukarki USB Modem Livebox 2.0 posiada 2 porty USB. Można je wykorzystać do podłączenia pamięci masowej (np. pendrive lub dysk twardy), oraz do podłączenia drukarki. Poniżej instrukcja

Bardziej szczegółowo

Instalacja i uruchomienie usługi telefonii internetowej HaloNet dla FRITZ!Box Fon WLAN 7170

Instalacja i uruchomienie usługi telefonii internetowej HaloNet dla FRITZ!Box Fon WLAN 7170 Instalacja i uruchomienie usługi telefonii internetowej HaloNet dla FRITZ!Box Fon WLAN 7170 SPIS TREŚCI 1. Podłączenie urządzenia. 2. Konfiguracja połączenia z Internetem. 3. Konfiguracja VoIP HaloNet.

Bardziej szczegółowo

Twój świat. Cały świat. instrukcja uruchomienia usługi telefonia internetowa tp

Twój świat. Cały świat. instrukcja uruchomienia usługi telefonia internetowa tp Twój świat. Cały świat. instrukcja uruchomienia usługi telefonia internetowa tp Witamy w usłudze telefonia internetowa tp! Telefonia internetowa tp umożliwia tanie połączenia telefoniczne w oparciu o technologię

Bardziej szczegółowo

Instalacja. Podłączenie urządzenia. Wyłącz wszystkie urządzenia sieciowe (komputer, modem i router).

Instalacja. Podłączenie urządzenia. Wyłącz wszystkie urządzenia sieciowe (komputer, modem i router). Instalacja Podłączenie urządzenia Wyłącz wszystkie urządzenia sieciowe (komputer, modem i router). Podłącz kabel sieciowy do port WAN routera i do portu LAN modemu. Podłącz kabel sieciowy do komputera

Bardziej szczegółowo

Linksys/Cisco WAG54GP2. Instrukcja Konfiguracji

Linksys/Cisco WAG54GP2. Instrukcja Konfiguracji Linksys/Cisco WAG54GP2 Instrukcja Konfiguracji 1. Logowanie się do systemu ipfon24 Aby zalogować się do systemu należy wejść na https://ipfon24.ipfon.pl i zalogować się podające login wybrany podczas rejestracji

Bardziej szczegółowo

1. Montaż i podłączenie do sieci Konfiguracja przez stronę 8

1. Montaż i podłączenie do sieci Konfiguracja przez stronę  8 Wersja: 1.1 PL 2016 1. Montaż i podłączenie do sieci... 3 1.1 Instrukcja montażu... 3 1.1.1 Biurko... 3 1.1.2 Montaż naścienny... 4 1.2 Klawiatura telefonu... 7 1.3 Sprawdzenie adresu IP... 7 1.4 Dostęp

Bardziej szczegółowo

szybki internet modem SpeedTouch 585(i) podręcznik użytkownika

szybki internet modem SpeedTouch 585(i) podręcznik użytkownika szybki internet modem SpeedTouch 585(i) podręcznik użytkownika Szanowni Państwo, przekazujemy Państwu podręcznik użytkownika szybki internet, dzięki któremu szybko i w prosty sposób będą Państwo mogli

Bardziej szczegółowo

UNIFON podręcznik użytkownika

UNIFON podręcznik użytkownika UNIFON podręcznik użytkownika Spis treści: Instrukcja obsługi programu Unifon...2 Instalacja aplikacji Unifon...3 Korzystanie z aplikacji Unifon...6 Test zakończony sukcesem...9 Test zakończony niepowodzeniem...14

Bardziej szczegółowo

Instrukcja instalacji

Instrukcja instalacji Instrukcja instalacji Marzec 2016 (v. 1.1) EPR20160303_PL_3 2016 PIXEL-TECH. All rights reserved. Wszystkie prawa zastrzeżone. SPIS TREŚCI 1. Instalacja oprogramowania Event Print Server... 3 2. Uruchomienie

Bardziej szczegółowo

Instrukcja szybkiej instalacji

Instrukcja szybkiej instalacji Instrukcja szybkiej instalacji Do skonfigurowania produktu może posłużyć każda nowoczesna przeglądarka, np. Internet Explorer 6 lub Netscape Navigator 6.2.3. Bezprzewodowy punkt dostępowy D-Link Air DWL-700AP

Bardziej szczegółowo

Net24. Podręcznik użytkownika

Net24. Podręcznik użytkownika Podręcznik użytkownika Szanowni Państwo, Uprzejmie dziękujemy za okazane zaufanie i wybór usługi. Jesteśmy przekonani, że korzystanie z szybkiego, stałego dostępu do Internetu przyniesie Państwu wiele

Bardziej szczegółowo

ZyXEL NBG-415N. Bezprzewodowy router szerokopasmowy 802.11n. Skrócona instrukcja obsługi. Wersja 1.00 10/2006 Edycja 1

ZyXEL NBG-415N. Bezprzewodowy router szerokopasmowy 802.11n. Skrócona instrukcja obsługi. Wersja 1.00 10/2006 Edycja 1 ZyXEL NBG-415N Bezprzewodowy router szerokopasmowy 802.11n Skrócona instrukcja obsługi Wersja 1.00 10/2006 Edycja 1 Copyright 2006 ZyXEL Communications Corporation. Wszystkie prawa zastrzeżone Wprowadzenie

Bardziej szczegółowo

Wzmacniacz sygnału, repeater Wi-Fi Conrad N300, do gniazdka, 1xRJ45

Wzmacniacz sygnału, repeater Wi-Fi Conrad N300, do gniazdka, 1xRJ45 INSTRUKCJA OBSŁUGI Wzmacniacz sygnału, repeater Wi-Fi Conrad N300, do gniazdka, 1xRJ45 Produkt nr: 986922 Strona 1 z 17 Wzmacniacz sygnału, repeater Wi-Fi Conrad N300 To urządzenie WI-Fi jest zaprojekowane

Bardziej szczegółowo

ADSL Router Instrukcja instalacji

ADSL Router Instrukcja instalacji ADSL Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia...1 1.1 Przedni panel...1 1.2 Tylni panel...1 2. Zawartość opakowania...2 3. Podłączenie urządzenia...2 4. Instalacja oprogramowania...3

Bardziej szczegółowo

Następnie kliknąć prawym klawiszem myszy na Połączenie sieci bezprzewodowej i wybrać Wyłącz.

Następnie kliknąć prawym klawiszem myszy na Połączenie sieci bezprzewodowej i wybrać Wyłącz. Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA850RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET, który znajduje obok portu LAN tego urządzenia przez

Bardziej szczegółowo

MULTIMEDIA INTERNET INSTRUKCJA INSTALACJI

MULTIMEDIA INTERNET INSTRUKCJA INSTALACJI MULTIMEDIA INTERNET INSTRUKCJA INSTALACJI Spis treści 1. Zestaw instalacyjny 5 2. Budowa modemu ADSL 6 2.1. Przedni panel 6 2.2. Tylny panel 7 3. Podłączenie modemu ADSL 8 4. Konfiguracja połączenia sieciowego

Bardziej szczegółowo

Zawartość opakowania. Lista terminologii. Powerline Adapter

Zawartość opakowania. Lista terminologii. Powerline Adapter Powerline Adapter Uwaga! chronić Powerline Adapter przed działaniem bardzo wysokich temperatur. Nie umieszczać urządzenia w miejscu, na które bezpośrednio padają promienie słoneczne lub w pobliżu urządzeń

Bardziej szczegółowo

Aktualizacja oprogramowania sprzętowego przekaźnika bezprzewodowego WT 7

Aktualizacja oprogramowania sprzętowego przekaźnika bezprzewodowego WT 7 Aktualizacja oprogramowania sprzętowego przekaźnika bezprzewodowego WT 7 Dziękujemy za wybór produktu Nikon. W tej instrukcji opisano sposób aktualizacji oprogramowania sprzętowego przekaźnika bezprzewodowego

Bardziej szczegółowo

Instrukcja instalacji i obsługi modemu ED77 pod systemem operacyjnym Windows 98 SE (wydanie drugie)

Instrukcja instalacji i obsługi modemu ED77 pod systemem operacyjnym Windows 98 SE (wydanie drugie) Instrukcja instalacji i obsługi modemu ED77 pod systemem operacyjnym Windows 98 SE (wydanie drugie) UWAGA Podstawowym wymaganiem dla uruchomienia modemu ED77 jest komputer klasy PC z portem USB 1.1 Instalacja

Bardziej szczegółowo

Instrukcja instalacji Encore ADSL 2 + WIG

Instrukcja instalacji Encore ADSL 2 + WIG Instrukcja instalacji Encore ADSL 2 + WIG 1. Wymagania sprzętowe: - aktywna usługa ADSL na łączu od dostawcy usług internetowych - komputer z systemem operacyjnym Windows 98/Me/2000/XP/Vista - karta sieciowa

Bardziej szczegółowo

ADSL 2/2+ Modem Router

ADSL 2/2+ Modem Router ADSL 2/2+ Modem Router ADE-3410 / ADE-3400v2 / ADE-4400v2 Skrócona instrukcja obsługi. ADE-3410 / 3400.v2 / 4400.v2 07.2006 Planet ADE-3400 / 4400 ADSL 2/2+ jest urządzeniem typu "combo", łączącym modem

Bardziej szczegółowo

Urządzenie TL-WA7510N jest przeznaczone do połączeń point-to-point na daleką odległość. Umożliwia zdalne udostępnianie Internetu.

Urządzenie TL-WA7510N jest przeznaczone do połączeń point-to-point na daleką odległość. Umożliwia zdalne udostępnianie Internetu. Instalacja 1 Typowe połączenie Urządzenie TL-WA7510N jest przeznaczone do połączeń point-to-point na daleką odległość. Umożliwia zdalne udostępnianie Internetu. Powyżej pokazane jest typowe połączenie

Bardziej szczegółowo

Laboratorium - Podgląd informacji kart sieciowych bezprzewodowych i przewodowych

Laboratorium - Podgląd informacji kart sieciowych bezprzewodowych i przewodowych Laboratorium - Podgląd informacji kart sieciowych bezprzewodowych i przewodowych Cele Część 1: Identyfikacja i praca z kartą sieciową komputera Część 2: Identyfikacja i użycie ikon sieci w obszarze powiadomień

Bardziej szczegółowo

Konfiguracja połączenia VPN do sieci Akademii Morskiej

Konfiguracja połączenia VPN do sieci Akademii Morskiej AKADEMIA MORSKA W SZCZECINIE u l. W a ł y Chro b r e g o 1-2 70-5 0 0 S z c z e c i n t e l e f o n ( + 4 8 9 1 ) 4 8 0 9 3 3 1 f a x ( + 4 8 9 1 ) 4 8 0 9 5 7 5 ww w. a m. s z c z e c in. p l e - m a

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI Program konfiguracji sieciowej Net configuration Drukarka A11

INSTRUKCJA OBSŁUGI Program konfiguracji sieciowej Net configuration Drukarka A11 INSTRUKCJA OBSŁUGI Program konfiguracji sieciowej Net configuration Drukarka A11 20170726_TOKR_V_1.0 SPIS TREŚCI 1. Podstawowe informacje 3 2. Systemy operacyjne 3 3. Instalacja oprogramowania 3 4. Ustawienie

Bardziej szczegółowo

Instrukcja obsługi Y-1463

Instrukcja obsługi Y-1463 Instrukcja obsługi Y-1463 Poznań 2015 Wstęp Szybka karta sieciowa 10/100 Mbps Fast Ethernet, marki Unitek podłączana do komputera za pośrednictwem portu USB 2.0. Zgodność ze standardem USB 2.0 pozwala

Bardziej szczegółowo

Instalacja protokołu PPPoE

Instalacja protokołu PPPoE Instalacja protokołu PPPoE Uruchomienie PPPoE w systemie Windows XP za pomocą wbudowanego kreatora Uruchomienie PPPoE w systemach z rodziny Windows 98 Instrukcja oparta na powszechnie dostępnych w Internecie

Bardziej szczegółowo

Szybki. Internet. podręcznik użytkownika Modem Thomson SpeedTouch 330

Szybki. Internet. podręcznik użytkownika Modem Thomson SpeedTouch 330 Szybki Internet podręcznik użytkownika Modem Thomson SpeedTouch 330 1 Szanowni Państwo, Dziękujemy za okazane zaufanie i wybór usługi Szybki Internet. Jesteśmy przekonani, że korzystanie z dostępu do internetu

Bardziej szczegółowo

Wstęp. Zawartość opakowania WWW.SWEEX.COM. Wersja polska. LC000070 Bezprzewodowy router szerokopasmowy 11g firmy Sweex

Wstęp. Zawartość opakowania WWW.SWEEX.COM. Wersja polska. LC000070 Bezprzewodowy router szerokopasmowy 11g firmy Sweex LC000070 Bezprzewodowy router szerokopasmowy 11g firmy Sweex Wstęp Na wstępie pragniemy podziękować za zakupienie bezprzewodowego routera 11g firmy Sweex. Umożliwia on szybką i sprawną konfigurację sieci

Bardziej szczegółowo

NPS-520. Serwer druku do urządzeń wielofukcyjnych. Skrócona instrukcja obsługi. Wersja 1.00 Edycja 1 11/2006

NPS-520. Serwer druku do urządzeń wielofukcyjnych. Skrócona instrukcja obsługi. Wersja 1.00 Edycja 1 11/2006 NPS-520 Serwer druku do urządzeń wielofukcyjnych Skrócona instrukcja obsługi Wersja 1.00 Edycja 1 11/2006 Copyright 2006. Wszelkie prawa zastrzeżone. Informacje ogólne POLSKI Urządzenie NPS-520 jest serwerem

Bardziej szczegółowo

THOMSON SpeedTouch 780 WL

THOMSON SpeedTouch 780 WL THOMSON SpeedTouch 780 WL Modem ADSL, Router, Switch, Wi-Fi, VoIP Instrukcja podłączenia i uruchomienia Thomson Speedtouch 780 WL jest urządzeniem umoŝliwiającym dostęp do Internetu poprzez wbudowany modem

Bardziej szczegółowo

INSTALACJA DOSTĘPU DO INTERNETU

INSTALACJA DOSTĘPU DO INTERNETU INSTALACJA DOSTĘPU DO INTERNETU Za pomocą protokołu PPPoE UWAGA: Niniejsza instrukcja dotyczy tylko przypadków połączeń kablowych oraz radiowych BEZ użycia routera domowego. W przypadku posiadania routera

Bardziej szczegółowo

Instrukcja konfiguracji urządzenia TL-WA701ND v.2

Instrukcja konfiguracji urządzenia TL-WA701ND v.2 Instrukcja konfiguracji urządzenia TL-WA701ND v.2 Przygotowanie urządzenia: Krok 1 Włączyć i zresetować punkt dostępowy TL-WA701ND do ustawień fabrycznych naciskając i przytrzymując przycisk RESET, który

Bardziej szczegółowo

1 Podłącz kabel ADSL do złącza linii ADSL I

1 Podłącz kabel ADSL do złącza linii ADSL I Informacje na temat produktu A B C D E F G H I J K L M N O P A: Kontrolka zasilania B: Kontrolka portu LAN C: Kontrolka portu LAN D: Kontrolka portu LAN E: Kontrolka portu 4 LAN F: Kontrolka transferu

Bardziej szczegółowo

Instrukcja instalacji oraz obsługi czytników i kart procesorowych dla Klientów SBI Banku BPH S.A.

Instrukcja instalacji oraz obsługi czytników i kart procesorowych dla Klientów SBI Banku BPH S.A. Instrukcja instalacji oraz obsługi czytników i kart procesorowych dla Klientów SBI Sez@m Banku BPH S.A. Warszawa 2006 Pakiet instalacyjny 1. Elementy niezbędne do obsługi kluczy zapisanych na kartach procesorowych

Bardziej szczegółowo

Dysk CD (z podręcznikiem użytkownika) Kabel ethernetowy (Kat. 5 UTP)

Dysk CD (z podręcznikiem użytkownika) Kabel ethernetowy (Kat. 5 UTP) Urządzenie można skonfigurować za pomocą każdej nowoczesnej przeglądarki internetowej, np. Internet Explorer 6 lub Netscape Navigator 7. DWL-G810 D-Link AirPlus XtremeG most Ethernet-sieć bezprzewodowa

Bardziej szczegółowo

Dla przykładu, w instrukcji tej wykorzystano model TL-WA701ND.

Dla przykładu, w instrukcji tej wykorzystano model TL-WA701ND. Instalacja Podłączenie urządzenia Dla przykładu, w instrukcji tej wykorzystano model TL-WA701ND. Nadaj komputerowi statyczny adres IP: 192.168.1.100. W razie problemów przejdź do punktu T3 sekcji Rozwiązywanie

Bardziej szczegółowo

Seria wielofunkcyjnych serwerów sieciowych USB

Seria wielofunkcyjnych serwerów sieciowych USB Seria wielofunkcyjnych serwerów sieciowych USB Przewodnik szybkiej instalacji Wstęp Niniejszy dokument opisuje kroki instalacji i konfiguracji wielofunkcyjnego serwera sieciowego jako serwera urządzenia

Bardziej szczegółowo

Bezprzewodowy ruter kieszonkowy/punkt dostępowy DWL-G730AP. Dysk CD z Podręcznikiem użytkownika. Kabel ethernetowy kat. 5 UTP

Bezprzewodowy ruter kieszonkowy/punkt dostępowy DWL-G730AP. Dysk CD z Podręcznikiem użytkownika. Kabel ethernetowy kat. 5 UTP Urządzenie można skonfigurować za pomocą każdej nowoczesnej przeglądarki internetowej, np. Internet Explorer 6 lub Netscape Navigator 6.2.3. DWL-G730AP Bezprzewodowy ruter kieszonkowy/punkt dostępowy D-Link

Bardziej szczegółowo

LevelOne. Instrukcja Szybkiej Instalacji

LevelOne. Instrukcja Szybkiej Instalacji LevelOne WBR-6005 N Router Bezprzewodowy Instrukcja Szybkiej Instalacji Produkt posiada 5-letnią gwarancję Dane kontaktowe serwisu: Tel. 061 898 32 28, email: serwis.level1@impakt.com.pl Dystrybutor: Impakt

Bardziej szczegółowo

Instrukcja użytkowania

Instrukcja użytkowania ASPEL S.A. PL 32-080 Zabierzów, os. H. Sienkiewicza 33 tel. +48 12 285 22 22, fax +48 12 285 30 30 www.aspel.com.pl Instrukcja użytkowania Konfiguracja bezprzewodowej komunikacji rejestratora AsPEKT 703

Bardziej szczegółowo

Routery firmy ASUS dzielą się na 2 kategorie routery ADSL i routery BROADBAND Okablowanie router'ów ADSL różni się od router'ów typu BROADBAND.

Routery firmy ASUS dzielą się na 2 kategorie routery ADSL i routery BROADBAND Okablowanie router'ów ADSL różni się od router'ów typu BROADBAND. Podłączenie Routera firmy ASUS Routery firmy ASUS dzielą się na 2 kategorie routery ADSL i routery BROADBAND Okablowanie router'ów ADSL różni się od router'ów typu BROADBAND. Router ADSL Poniżej (zdjęcie)

Bardziej szczegółowo

Skrócona Instrukcja Obsługi Version 1.0. DCS-2120 Bezprzewodowa kamera IP

Skrócona Instrukcja Obsługi Version 1.0. DCS-2120 Bezprzewodowa kamera IP Skrócona Instrukcja Obsługi Version 1.0 DCS-2120 Bezprzewodowa kamera IP Wymagania systemowe Wymagania systemowe MS Windows 2000/XP co najmniej 128MB pamięci RAM (zalecane 256MB) sieć bezprzewodowa (802.11b/802.11g)

Bardziej szczegółowo

Podłączenie urządzenia

Podłączenie urządzenia Podłączenie urządzenia W trakcie konfiguracji punktu dostępowego należy korzystać wyłącznie z przewodowego połączenia sieciowego. Wyłącz wszystkie urządzenia sieciowe (komputer, injector i punkt dostępowy).

Bardziej szczegółowo

THOMSON SpeedTouch 706 WL

THOMSON SpeedTouch 706 WL THOMSON SpeedTouch 706 WL bramka VoIP jeden port FXS do podłączenia aparatu telefonicznego wbudowany port FXO do podłączenia linii stacjonarnej PSTN sieć bezprzewodowa WiFi 2 portowy switch WAN poprzez

Bardziej szczegółowo

Aktualizacja oprogramowania sprzętowego bezprzewodowych pilotów zdalnego sterowania WR-1/WR-R10

Aktualizacja oprogramowania sprzętowego bezprzewodowych pilotów zdalnego sterowania WR-1/WR-R10 Aktualizacja oprogramowania sprzętowego bezprzewodowych pilotów zdalnego sterowania WR-1/WR-R10 Dziękujemy za wybór produktu Nikon. W tej instrukcji opisano sposób aktualizacji oprogramowania sprzętowego

Bardziej szczegółowo

NWD-210N Bezprzewodowy adapter USB 802.11n

NWD-210N Bezprzewodowy adapter USB 802.11n NWD-210N Bezprzewodowy adapter USB 802.11n Skrócona instrukcja obsługi Wersja 1.00 11/2007 Edycja 1 Copyright 2006. Wszelkie prawa zastrzeżone. Przegląd NWD210N to adapter sieciowy USB do komputerów osobistych.

Bardziej szczegółowo

Seria wielofunkcyjnych serwerów sieciowych USB

Seria wielofunkcyjnych serwerów sieciowych USB Seria wielofunkcyjnych serwerów sieciowych USB Przewodnik szybkiej instalacji Wstęp Niniejszy dokument opisuje kroki instalacji i konfiguracji wielofunkcyjnego serwera sieciowego jako serwera urządzenia

Bardziej szczegółowo

ADSL Router Instrukcja instalacji

ADSL Router Instrukcja instalacji ADSL Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia...1 1.1 Przedni panel...1 1.2 Tylni panel...1 2. Zawartość opakowania...2 3. Podłączenie urządzenia...2 4. Konfiguracja połączenia sieciowego....3

Bardziej szczegółowo

Instrukcja instalacji TP-Link TDM-8840

Instrukcja instalacji TP-Link TDM-8840 Instrukcja instalacji TP-Link TDM-8840 1. Wymagania sprzętowe: - aktywna usługa ADSL na łączu od dostawcy usług internetowych - komputer z systemem operacyjnym Windows 98/Me/2000/XP/Vista - karta sieciowa

Bardziej szczegółowo

Spis treść Nazwy użytkownika Hasła Jeśli posiadają Państwo router, protokół PPPoE należy skonfigurować na routerze.

Spis treść Nazwy użytkownika Hasła Jeśli posiadają Państwo router, protokół PPPoE należy skonfigurować na routerze. Spis treść Wstęp Konfiguracja protokołu PPPoE w Windows XP Konfiguracja protokołu PPPoE w Windows Vista/7 Konfiguracja protokołu PPPoE w Windows 8 Konfiguracja protokołu PPPoE w systemie MAC OS X firmy

Bardziej szczegółowo

Instalacja. Bezprzewodowy punkt dostępowy NETGEAR 802.11ac Model WAC120. Zawartość opakowania

Instalacja. Bezprzewodowy punkt dostępowy NETGEAR 802.11ac Model WAC120. Zawartość opakowania Znaki towarowe NETGEAR, logo NETGEAR oraz Connect with Innovation są znakami towarowymi oraz/lub zastrzeżonymi znakami towarowymi należącymi do firmy NETGEAR Inc. oraz/lub jej spółek zależnych w USA oraz/lub

Bardziej szczegółowo

MOSTEK SIECIOWY POWERLINE HIGH SPEED

MOSTEK SIECIOWY POWERLINE HIGH SPEED MOSTEK SIECIOWY POWERLINE HIGH SPEED Instrukcja szybki start 1 Ważne uwagi na temat bezpieczeństwa Niniejszy produkt jest przeznaczony do podłączania do źródła prądu zmiennego. Podczas korzystania z produktu

Bardziej szczegółowo

Podręcznik użytkownika

Podręcznik użytkownika Podręcznik użytkownika AE6000 Bezprzewodowa karta sieciowa USB Mini AC580 z obsługą dwóch pasm a Zawartość Opis produktu Funkcje 1 Instalacja Instalacja 2 Konfiguracja sieci bezprzewodowej Wi-Fi Protected

Bardziej szczegółowo

Połączenia. Obsługiwane systemy operacyjne. Strona 1 z 5

Połączenia. Obsługiwane systemy operacyjne. Strona 1 z 5 Strona 1 z 5 Połączenia Obsługiwane systemy operacyjne Korzystając z dysku CD Oprogramowanie i dokumentacja, można zainstalować oprogramowanie drukarki w następujących systemach operacyjnych: Windows 8

Bardziej szczegółowo

THOMSON SpeedTouch 716 WL

THOMSON SpeedTouch 716 WL THOMSON SpeedTouch 716 WL Modem ADSL, Router, Switch, Wi-Fi, VoIP Instrukcja podłączenia i uruchomienia Thomson Speedtouch 716 WL jest urządzeniem umoŝliwiającym dostęp do Internetu poprzez wbudowany modem

Bardziej szczegółowo
