INSTRUKCJA OBSŁUGI PRALKI AWSN 10DA AWSN 12DA AWCN 10DA AWCN 12DA AWCN 14DA AWCN 14DAB

Transkrypt

1 AWSN 10DA AWSN 12DA AWCN 10DA AWCN 12DA AWCN 14DA AWCN 14DAB INSTRUKCJA OBSŁUGI PRALKI Pralkę uruchamiać dopiero po przeczytaniu tej instrukcji oraz skróconej instrukcji użytkowania pralki! IOAP-263 ( /1)

2 spis treści Podstawowe informacje...3 Wskazówki odnośnie bezpieczeństwa...4 Instalacja pralki...6 Wyświetlanie kodów błędów pralki...8 Oznaczenie symboli na etykietach odzieży...10 Konserwacja i czyszczenie...11 Praktyczne wskazówki odnośnie prania...12 Dane techniczne...18 Gwarancja i serwis...18 Charakterystyka techniczna...19 To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. 2 Pralka

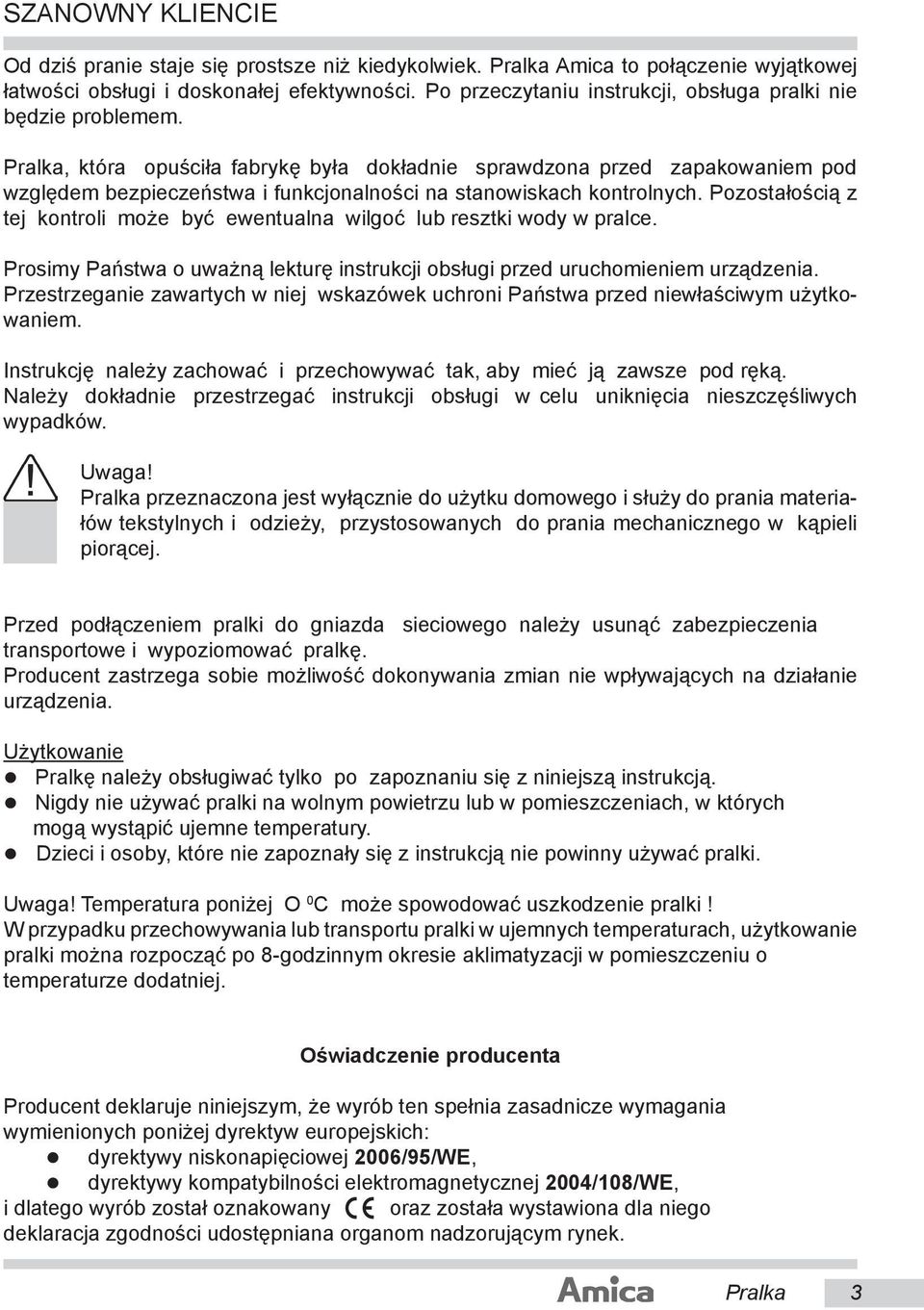

3 SZANOWNY KLIENCIE Od dziś pranie staje się prostsze niż kiedykolwiek. Pralka Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa pralki nie będzie problemem. Pralka, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Pozostałością z tej kontroli może być ewentualna wilgoć lub resztki wody w pralce. Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Uwaga! Pralka przeznaczona jest wyłącznie do użytku domowego i służy do prania ma te riałów tek styl nych i odzieży, przystosowanych do prania mechanicznego w kąpieli piorącej. Przed podłączeniem pralki do gniazda sieciowego należy usunąć zabezpieczenia trans por to we i wypoziomować pralkę. Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urzą dze nia. Użytkowanie Pralkę należy obsługiwać tylko po zapoznaniu się z niniejszą instrukcją. Nigdy nie używać pralki na wolnym powietrzu lub w pomieszczeniach, w których mogą wystąpić ujemne temperatury. Dzieci i osoby, które nie zapoznały się z instrukcją nie powinny używać pralki. Uwaga! Temperatura poniżej O 0 C może spowodować uszkodzenie pralki! W przypadku przechowywania lub transportu pralki w ujemnych temperaturach, użyt ko wa nie pralki można rozpocząć po 8-godzinnym okresie aklimatyzacji w po miesz cze niu o temperaturze do dat niej. Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich: dyrektywy niskonapięciowej 2006/95/WE, dyrektywy kompatybilności elek tro ma gne tycz nej 2004/108/WE, i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek. Pralka 3

4 WSKAZÓWKI ODNOŚNIE BEZPIECZEŃSTWA Poparzenia Środki piorące Załadunek prania Okno i drzwi pralki są podczas pracy gorące. Nie do pusz czać dzieci do pracującego urządzenia. Stosować tylko środki piorące i uszlachetniające przeznaczone do pralek automatycznych - szczególnie na programie BAWEŁNA Do prania nie wolno stosować żadnych środków zawierających roz pusz czal ni ki, ponieważ pewne części pralki mogą zostać uszko dzo ne lub mogą się wydzielać gazy trujące. Ist nie je także nie bez pie czeń stwo zapłonu i wybuchu. Nie dopuszczać do przedostania się niepożądanych przedmiotów do wnętrza urzą dze nia. Bezwzględnie opróżnić kieszenie odzieży, za pinać guziki i zamki błyskawiczne. Małe, luźne przed mio ty umieszczać w torbie do prania lub w powłoczce na poduszkę gdyż mogą one ulec zniszczeniu lub uszko dzić bęben i zbiornik wewnętrzny. Nie prze kraczać ilości zalecanego załadunku odzieży do bębna pralki. Panel sterowania Chroń panel sterowania przed zalaniem wodą. Nie kładź wypranej odzieży na pralce! Transport Przed rozpoczęciem prac związanych z transportem należy odłączyć pralkę od sieci elek trycz nej. Do transportu pralkę należy bez względ nie zablokować. Założyć blokadę gór ną i dolną. Patrz roz dział INSTALACJA PRALKI str. 5. Pralkę transportować w pozycji pio no wej. Tabliczka znamionowa Tabliczka znamionowa z podstawowymi danymi pralki znajduje się w górnej, tylnej części obudowy. 4 Pralka

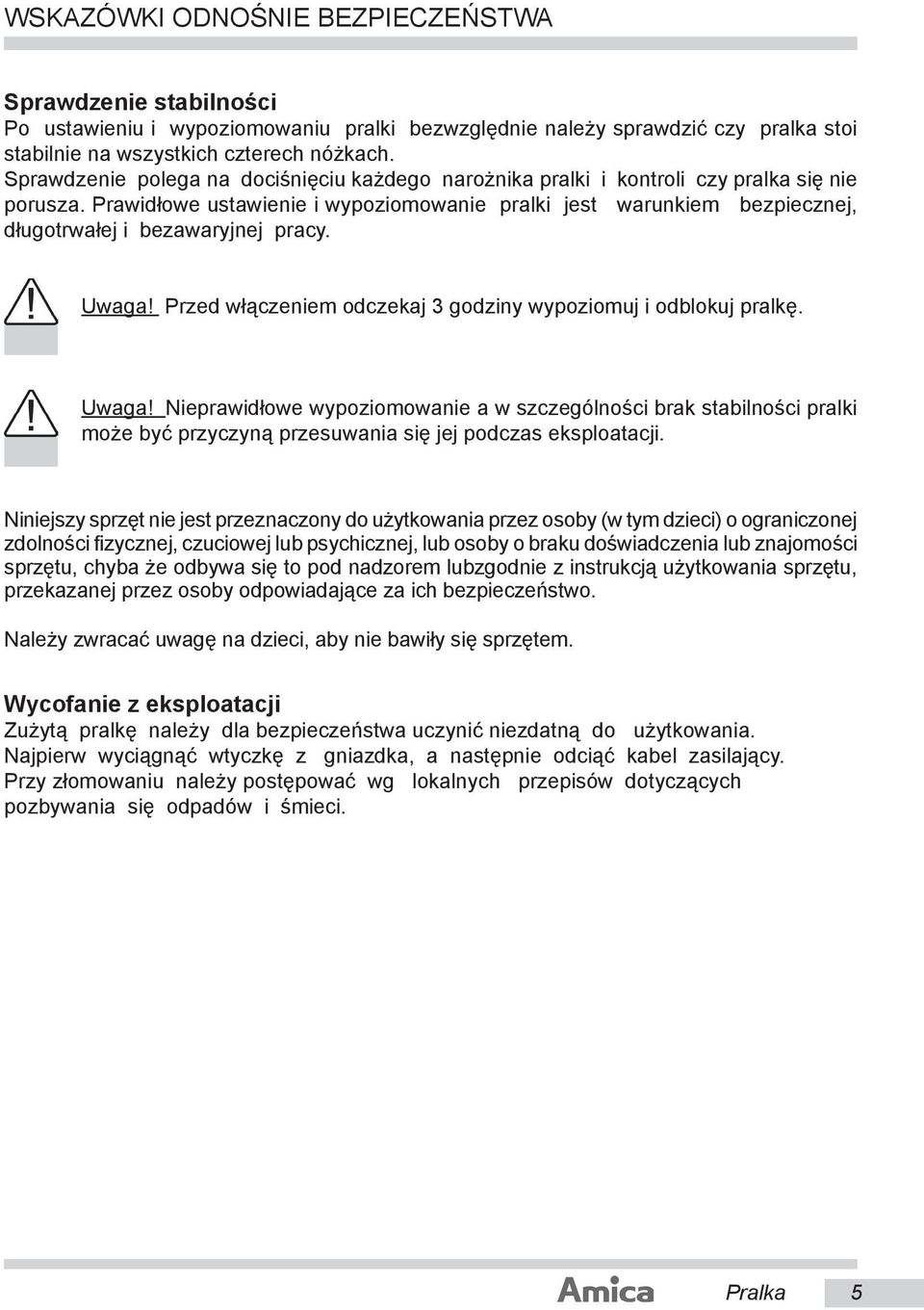

5 WSKAZÓWKI ODNOŚNIE BEZPIECZEŃSTWA Sprawdzenie stabilności Po ustawieniu i wypoziomowaniu pralki bezwzględnie należy sprawdzić czy pralka stoi stabilnie na wszystkich czterech nóżkach. Sprawdzenie polega na dociśnięciu każdego narożnika pralki i kontroli czy pralka się nie porusza. Prawidłowe ustawienie i wypoziomowanie pralki jest warunkiem bezpiecznej, długotrwałej i bezawaryjnej pracy. Uwaga! Przed włączeniem odczekaj 3 godziny wypoziomuj i odblokuj pralkę. Uwaga! Nieprawidłowe wypoziomowanie a w szczególności brak stabilności pralki może być przyczyną przesuwania się jej podczas eksploatacji. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lubzgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Wycofanie z eksploatacji Zużytą pralkę należy dla bezpieczeństwa uczynić niezdatną do użytkowania. Najpierw wyciągnąć wtyczkę z gniazdka, a następnie odciąć kabel zasilający. Przy złomowaniu należy postępować wg lokalnych przepisów dotyczących pozbywania się odpadów i śmieci. Pralka 5

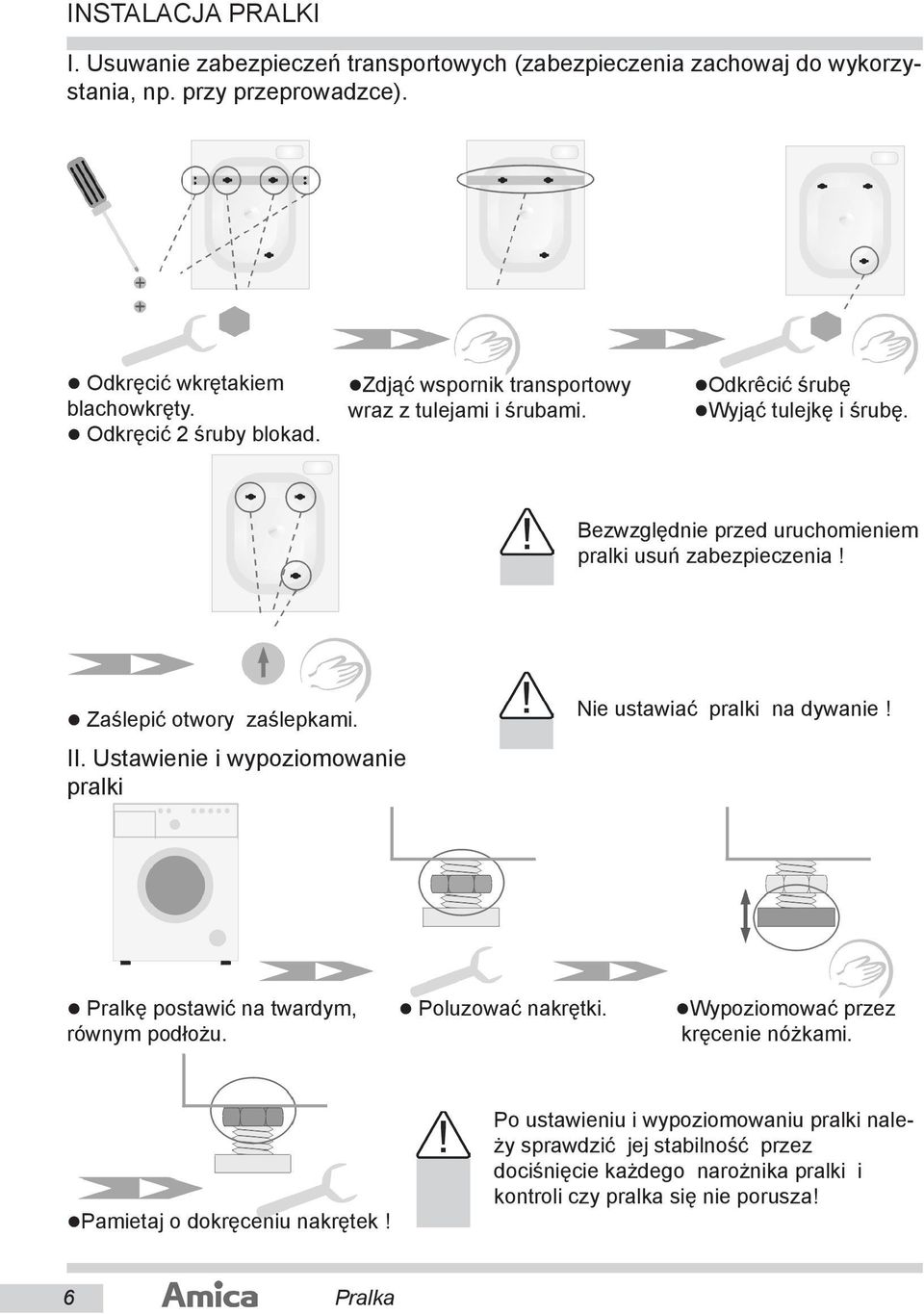

6 INSTALACJA PRALKI I. Usuwanie zabezpieczeń transportowych (zabezpieczenia zachowaj do wykorzystania, np. przy przeprowadzce). Odkręcić wkrę ta kiem blachowkręty. Odkręcić 2 śruby blo kad. Zdjąć wspornik transportowy wraz z tulejami i śrubami. Odkrêcić śrubę Wyjąć tulejkę i śrubę. Bezwzględnie przed uruchomieniem pralki usuń zabezpieczenia! Zaślepić otwory zaślepkami. II. Ustawienie i wypoziomowanie pralki Nie ustawiać pralki na dywanie! Pralkę postawić na twardym, równym podłożu. Poluzować nakrętki. Wypoziomować przez kręcenie nóżkami. Pamietaj o dokręceniu nakrętek! Po ustawieniu i wypoziomowaniu pralki należy sprawdzić jej stabilność przez dociśnięcie każdego narożnika pralki i kontroli czy pralka się nie porusza! 6 Pralka

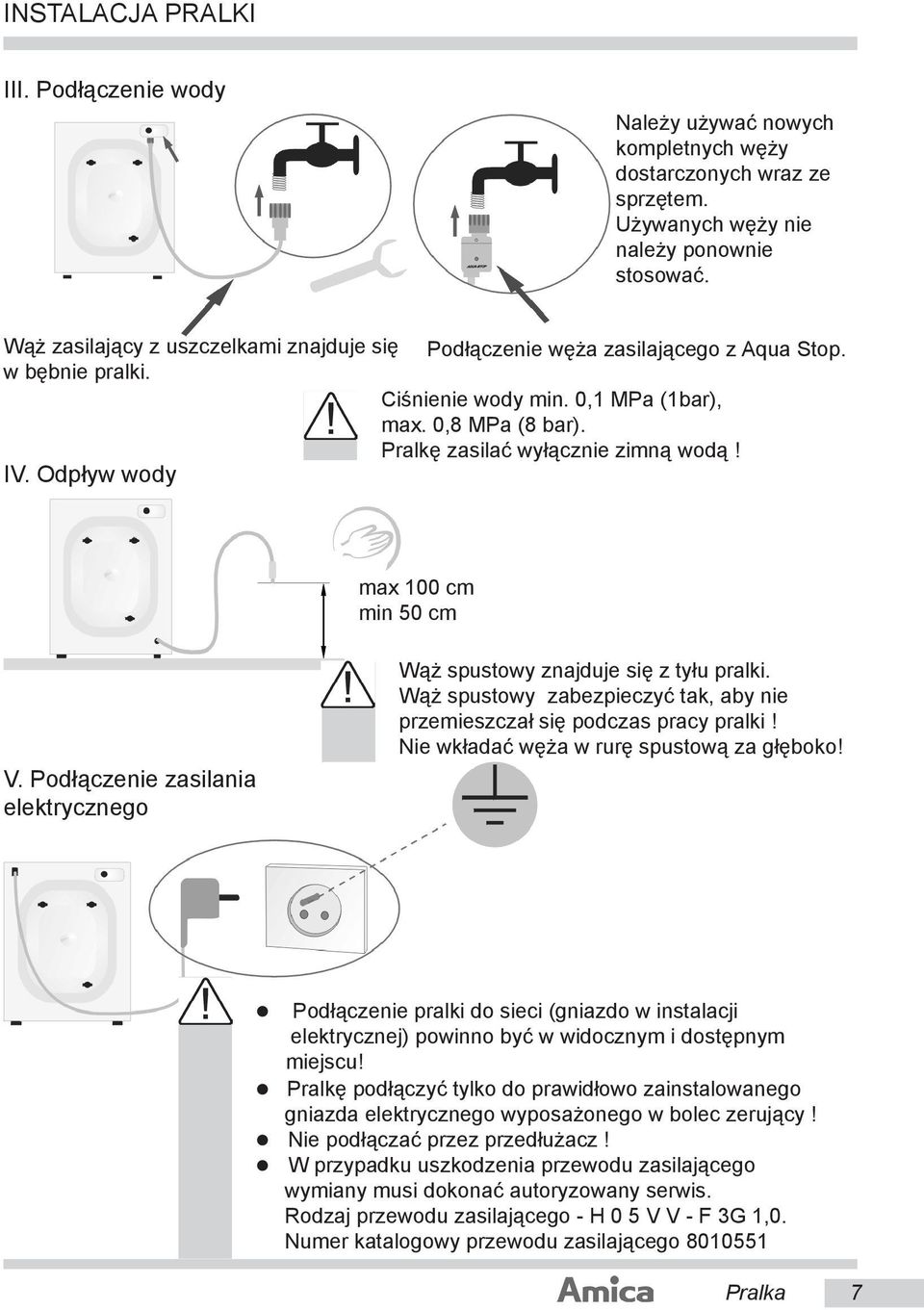

7 INSTALACJA PRALKI III. Podłączenie wody Należy używać nowych kompletnych węży dostarczonych wraz ze sprzętem. Używanych węży nie należy ponownie stosować. Wąż zasilający z uszczelkami znajduje się Podłączenie węża zasilającego z Aqua Stop. w bębnie pralki. Ciśnienie wody min. 0,1 MPa (1bar), max. 0,8 MPa (8 bar). Pralkę zasilać wyłącznie zimną wodą! IV. Odpływ wody max 100 cm min 50 cm V. Podłączenie zasilania elektrycznego Wąż spustowy znajduje się z tyłu pralki. Wąż spustowy zabezpieczyć tak, aby nie przemieszczał się podczas pracy pralki! Nie wkładać węża w rurę spustową za głęboko! Podłączenie pralki do sieci (gniazdo w instalacji elektrycznej) powinno być w widocznym i dostępnym miejscu! Pralkę podłączyć tylko do prawidłowo zainstalowanego gniazda elektrycznego wyposażonego w bolec zerujący! Nie podłączać przez przedłużacz! W przypadku uszkodzenia przewodu zasilającego wymiany musi dokonać autoryzowany serwis. Rodzaj przewodu zasilającego - H 0 5 V V - F 3G 1,0. Numer katalogowy przewodu zasilającego Pralka 7

8 WYŚWIETLANIE KODÓW BŁĘDÓW PRALKI Pralka posiada system, któ ry przy po mo cy KO DÓW wyświetlanych na wyświetlaczu LCD pomaga w razie wy stą pie nia drob nych pro ble mów zwią za nych z nie pra wi dło wą eks plo ata cją zlo ka li zo wać i ustalić ich przyczynę. Wykrycie błędu sygnalizuje pojawienie się Exx lub Err wraz z jednym z trzech symboli. Symbol zapchanej pompki Wyświetlony kod Exx lub Err Symbol otwartych drzwi Symbol braku wody Dlaczego wyświetli się KOD Co powinieneś zrobić sam I. Pralka nie działa (ciemny wyświetlacz) Brak napięcia Wyœwietlacz nie œwieci Dobrze włożyć wtyczkę do gniazd ka. Sprawdzić bezpieczniki w domu. Włączona funkcja autowygaszania II. Pralka nie działa Drzwi pralki nie są dobrze zamknięte! Naciśnij dowolny przycisk aby włączyć wyświetlacz LCD. Zamknąć drzwi pralki. KOD: III. Niskie ciśnienie, brak wody w pralce. KOD: IV. Zapchany filtr pompy, pranie przerwane. KOD: Sprawdzić jakie jest ciśnienie wody w sieci. Wyczyścić sitko na wężu doprowadzającym wodę. Odkręć do końca kran. Wyczyścić filtr. Wyczyścić wąż odpływowy. 8 Pralka

9 WYŚWIETLANIE KODÓW BŁĘDÓW PRALKI Dlaczego wyświetli się KOD Co powinieneś zrobić sam V. Przepełnienie pralki KOD: Wyœwietlacz nie œwieci VI. Brak wody w pralce KOD: VII. Pranie przerwane KOD: VIII. Woda pod pralką IX. Pralka rusza się X. Pranie źle odwirowane XI. Pienienie XII. Pranie źle wyprane XIII. Pranie źle wypłukane Wyczyścić filtr pompy. Zmniejszyć załadunek Odkręcić kran. Wyczyścić sitko na wężu doprowadzającym wodę. Wyczyścić filtr pompy. Wyczyścić wąż odpływowy. Dokręcić filtr pompy. Sprawdzić wąż spustowy i jego zamocowanie. Sprawdzić wąż doprowadzający wodę Sprawdzić czy zostały usunięte zabezpieczenia transportowe. Wypoziomować pralkę, patrz str. 5 Zablokować nóżki (dokręcić nakrętki). Oczyścić filtr pompy (patrz konserwacja). Sprawdzić twardość wody i dostosować ilość środka piorącego. Prawidłowo dozować środek piorący, w zależności od za bru dzeń i twardości wody (patrz zalecenia na opakowaniu środ ka piorącego). Wybrać odpowiedni program. Prawidłowo dozować środek piorący, w zależności od za bru dzeń i twardości wody (patrz zalecenia na opakowaniu środka piorącego). Wyczyścić filtr pompy. Pralka 9

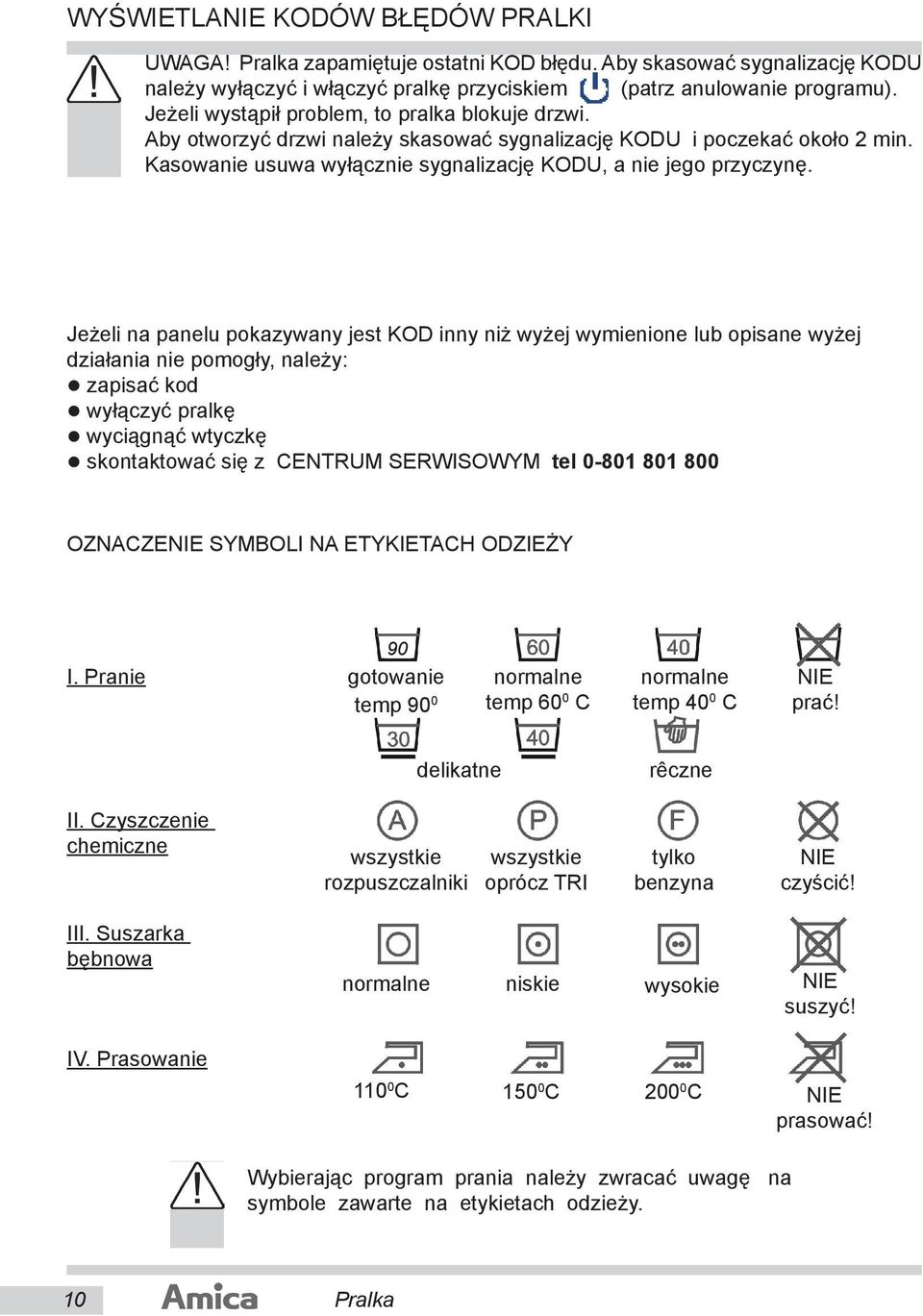

10 WYŚWIETLANIE KODÓW BŁĘDÓW PRALKI UWAGA! Pralka zapamiętuje ostatni KOD błędu. Aby skasować sygnalizację KODU należy wyłączyć i włączyć pralkę przyciskiem (patrz anulowanie programu). Jeżeli wystąpił problem, to pralka blokuje drzwi. Aby otworzyć drzwi należy skasować sygnalizację KODU i poczekać około 2 min. Kasowanie usuwa wyłącznie sygnalizację KODU, a nie jego przyczynę. Jeżeli na panelu pokazywany jest KOD inny niż wyżej wymienione lub opisane wyżej dzia ła nia nie po mo gły, należy: zapisać kod wyłączyć pralkę wyciągnąć wtyczkę skontaktować się z CENTRUM SERWISOWYM tel OZNACZENIE SYMBOLI NA ETYKIETACH ODZIEŻY I. Pranie 90 gotowanie temp 90 0 normalne temp 60 0 C normalne temp 40 0 C NIE prać! delikatne rêczne II. Czyszczenie chemiczne wszystkie rozpuszczalniki wszystkie oprócz TRI tylko benzyna NIE czyścić! III. Suszarka bębnowa IV. Prasowanie normalne niskie wysokie NIE suszyć! C C C NIE prasować! Wybierając program prania należy zwracać uwagę na symbole zawarte na etykietach odzieży. 10 Pralka

11 KONSERWACJA I CZYSZCZENIE Do czyszczenia obudowy i części plastykowych wyrobu nigdy nie używać roz puszczal ni ków oraz ostrych, ściernych środków czyszczących (np. prosz ków czy mleczek do czysz cze nia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek. I. Czyszczenie filtra pompy Filtr pompy czyścić co około 20 prań. Zaniedbanie czyszczenia filtra powoduje trudności z odprowadzeniem wody z pralki! Otworzyć drzwiczki Wyjąć wężyk Z wężyka wyjąć zatyczkê Spuścić resztki wody do płaskiego naczynia Odkręcić filtr Wyjąć filtr Wyczyścić filt pod bieżącą wodą. Ponowny montaż filtra - kolejność odwrotna II. Czyszczenie szufladki detergentów - należy czyścić conajmniej raz na miesiąc. Wyciągnąć pojemnik (mocne pociągnięcie pojemnika pozwoli pokonać ograniczenie wy su wu). Oczyścić pod bieżącą wodą (ewentualnie szczotką). Wsunąć po jem nik Pralka 11

12 PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA I. Anulowanie i zmiana programu II. Funkcja PAUZA Aby przerwać program należy wyłączyć i włączyć pralkę przyciskiem Jeżeli przez pomyłkę nastawiono nieprawidłowy pro gram prania, można dokonać zmiany. Najpierw przerwać ak tu al nie wybrany pro gram wyłączając i włączając pralkę, a na stęp nie wy brać inny program. Zmiana po zy cji po krę tła bez uprzed nie go anulowania pro gra mu nie po wo du je zmian w wy ko ny wa nym pro gra mie. Funkcja ta pozwala na chwilowe zatrzymanie programu prania przez użytkownika w dowolnym momencie z możliwością otwarcia drzwi pralki. Aby włączyć funkcję PAUZA należy w trakcie programu prania nacisnąć przycisk START/PAUZA na około 0,5 sekundy - piktogram zacznie pulsować, pojawi się piktogram Aby wrócić do programu prania należy ponownie nacisnąć przycisk START/PAUZA - piktogram przestanie pulsować, zniknie piktogram Funkcja PAUZA powoduje automatyczną korektę prognozowanego czasu do końca prania. III. Blokada drzwi Pralka wyposażona jest w blokadę, która unie moż li wia otwarcie drzwi pralki podczas prania. Po zakończeniu programu prania pralka automatycznie odblokowuje drzwi. W celu otwarcia drzwi w trakcie programu prania należy włączyć funkcję PAUZA i odczekać około 2 minut. UWAGA! Jeżeli w bębnie pralki występuje wysoka tem pe ra tu ra to pralka może pozostawić zablokowane drzwi do czasu schłodzenia wody do temperatury po ni żej 60 0 C. UWAGA! Jeżeli w bębnie pralki znajduje się dużo wody, to pralka przed odblokowaniem drzwi może odpompować nadmiar wody. Przed otwarciem drzwi pralki należy sprawdzić czy w bębnie nie ma wody. IV. Zanik napięcia (pamięć programu) Wyłączenie pralki z sieci lub zanik napięcia nie powodują kasowania programu. Program jest za pa mię ty wany i będzie kontynuowany po po now nym pojawieniu się napięcia. 12 Pralka

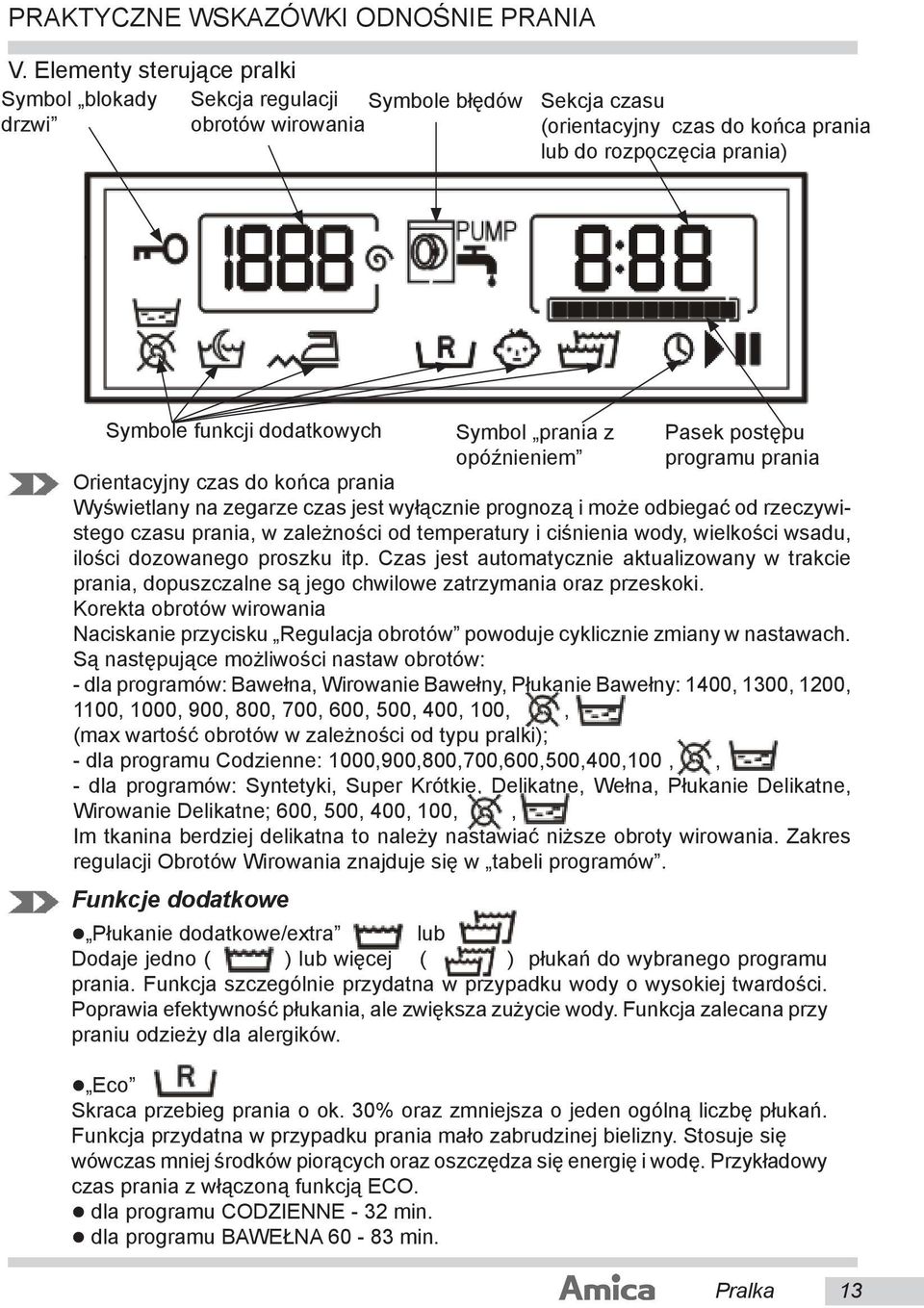

13 PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA V. Elementy sterujące pralki Symbol blokady Sekcja regulacji Symbole błędów drzwi obrotów wirowania Sekcja czasu (orientacyjny czas do końca prania lub do rozpoczęcia prania) Symbole funkcji dodatkowych Orientacyjny czas do końca prania Wyświetlany na zegarze czas jest wyłącznie prognozą i może odbiegać od rzeczywistego czasu prania, w zależności od temperatury i ciśnienia wody, wielkości wsadu, ilości dozowanego proszku itp. Czas jest automatycznie aktualizowany w trakcie prania, dopuszczalne są jego chwilowe zatrzymania oraz przeskoki. Korekta obrotów wirowania Naciskanie przycisku Regulacja obrotów powoduje cyklicznie zmiany w nastawach. Są następujące możliwości nastaw obrotów: - dla programów: Bawełna, Wirowanie Bawełny, Płukanie Bawełny: 1400, 1300, 1200, 1100, 1000, 900, 800, 700, 600, 500, 400, 100,, (max wartość obrotów w zależności od typu pralki); - dla programu Codzienne: 1000,900,800,700,600,500,400,100,, - dla programów: Syntetyki, Super Krótkie, Delikatne, Wełna, Płukanie Delikatne, Wirowanie Delikatne; 600, 500, 400, 100,, Im tkanina berdziej delikatna to należy nastawiać niższe obroty wirowania. Zakres regulacji Obrotów Wirowania znajduje się w tabeli programów. Funkcje dodatkowe Symbol prania z opóźnieniem Pasek postępu programu prania Płukanie dodatkowe/extra lub Dodaje jedno ( ) lub więcej ( ) płukań do wybranego programu prania. Funkcja szczególnie przydatna w przypadku wody o wysokiej twardości. Poprawia efektywność płukania, ale zwiększa zużycie wody. Funkcja zalecana przy praniu odzieży dla alergików. Eco Skraca przebieg prania o ok. 30% oraz zmniejsza o jeden ogólną liczbę płukań. Funkcja przydatna w przypadku prania mało zabrudzinej bielizny. Stosuje się wówczas mniej środków piorących oraz oszczędza się energię i wodę. Przykładowy czas prania z włączoną funkcją ECO. dla programu CODZIENNE - 32 min. dla programu BAWEŁNA min. Pralka 13

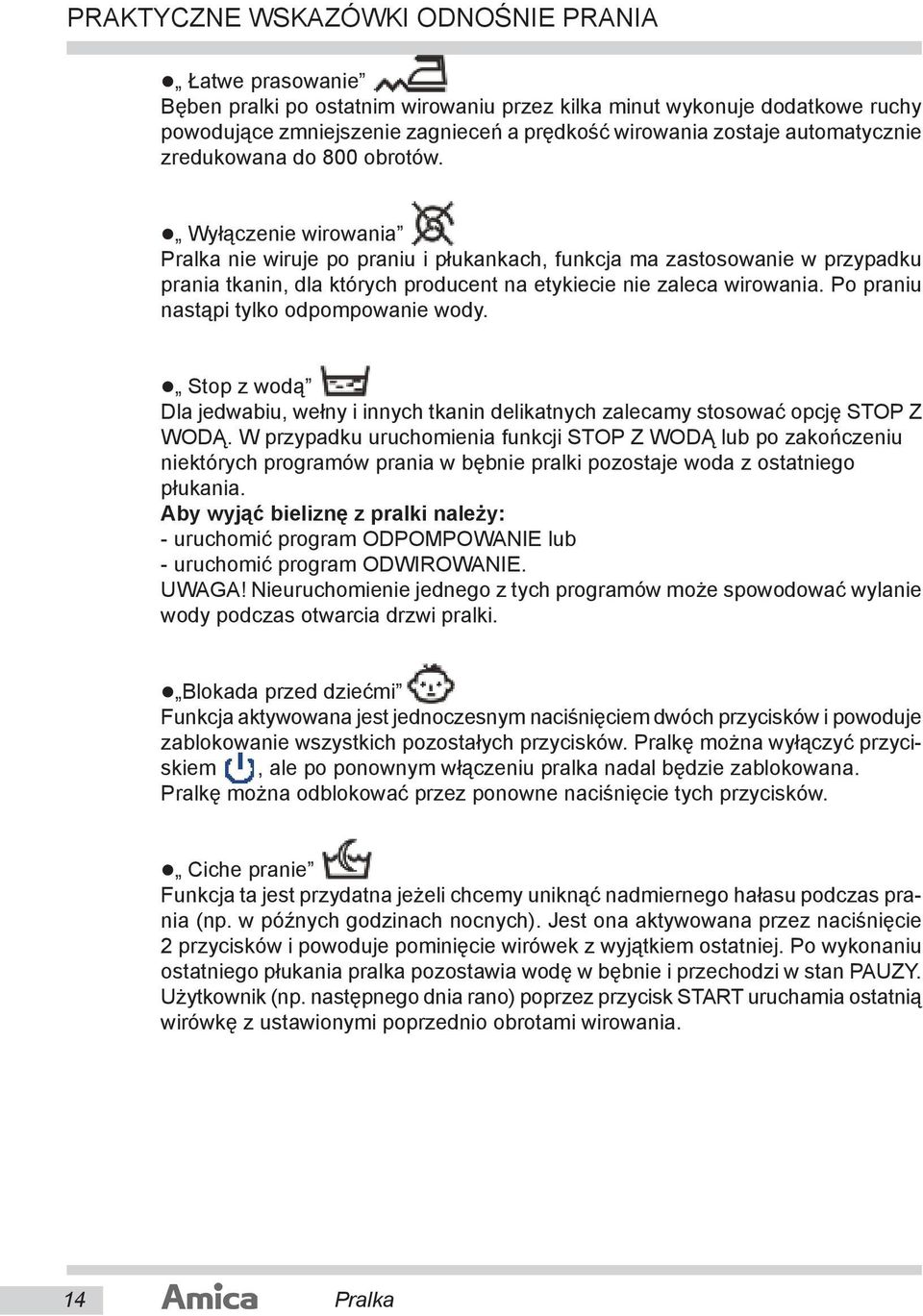

14 PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA Łatwe prasowanie Bęben pralki po ostatnim wirowaniu przez kilka minut wykonuje dodatkowe ruchy powodujące zmniejszenie zagnieceń a prędkość wirowania zostaje automatycznie zredukowana do 800 obrotów. Wyłączenie wirowania Pralka nie wiruje po praniu i płukankach, funkcja ma zastosowanie w przypadku prania tkanin, dla których producent na etykiecie nie zaleca wirowania. Po praniu nastąpi tylko odpompowanie wody. Stop z wodą Dla jedwabiu, wełny i innych tkanin delikatnych zalecamy stosować opcję STOP Z WODĄ. W przypadku uruchomienia funkcji STOP Z WODĄ lub po zakończeniu niektórych programów prania w bębnie pralki pozostaje woda z ostatniego płukania. Aby wyjąć bieliznę z pralki należy: - uruchomić program ODPOMPOWANIE lub - uruchomić program ODWIROWANIE. UWAGA! Nieuruchomienie jednego z tych programów może spowodować wylanie wody podczas otwarcia drzwi pralki. Blokada przed dziećmi Funkcja aktywowana jest jednoczesnym naciśnięciem dwóch przycisków i powoduje zablokowanie wszystkich pozostałych przycisków. Pralkę można wyłączyć przyciskiem, ale po ponownym włączeniu pralka nadal będzie zablokowana. Pralkę można odblokować przez ponowne naciśnięcie tych przycisków. Ciche pranie Funkcja ta jest przydatna jeżeli chcemy uniknąć nadmiernego hałasu podczas prania (np. w późnych godzinach nocnych). Jest ona aktywowana przez naciśnięcie 2 przycisków i powoduje pominięcie wirówek z wyjątkiem ostatniej. Po wykonaniu ostatniego płukania pralka pozostawia wodę w bębnie i przechodzi w stan PAUZY. Użytkownik (np. następnego dnia rano) poprzez przycisk START uruchamia ostatnią wirówkę z ustawionymi poprzednio obrotami wirowania. 14 Pralka

15 PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA PRANIE Z OPÓŹNIENIEM: Jest to funkcja pralki umożliwiająca zaprogramowanie pralki, tak, aby start programu prania następił automatycznie w późniejszym, określonym przez użytkowanika czasie (od 0,5 do maks. 24 godzin). W przedziale od 0,5 godziny do 3 godzin możliwe jest ustawienie czasu opóźnienia co 30 minut. W przedziale od 3 do 24 godzin możliwe jest ustawienie opóźnienia co godzinę. Włączenie prania z opóźnieniem - w czasie gdy miga 0:00 naciśnij raz jeszcze przycisk START do czasu gdy zamiast migających zer pojawi się standardowa wartość 00:30 określająca opóźnienie prania. Każde kolejne naciśnięcie przycisku powoduje wydłużenie opóźnienia o 30 minut lub o jedną godzinę. Maksymalne opóźnienie startu wynosi 24h. W trakcie ustawiania czasu opóźnienia i podczas odliczania czasu miga symbol zegara. Po 5 sek. od ostatniego naciśnięcia przycisku pralka rozpoczyna odliczanie czasu opóźnienia. UWAGA! Jeśli w czasie odliczania czasu opóźnienia wystąpi przerwa w dopływie prądu funkcja opóźnienia zostanie automatycznie skasowana, a pralka wykona nastawiony program bezpośrednio po przywróceniu zasilania. SYGNALIZACJA ZMIENIONEGO POŁOŻENIA WYBIERAKA PROGRAMÓW: Jeśli aktualne położenie pokrętła jest inne niż zapamiętany ostatnio wykonywany program, na wyświetlaczu czasowym pokazywany jest symbol Pxx, gdzie xx oznacza numer zapamiętanego programu. Jeśli położenie pokrętła i numer zapamiętanego programu zgadzają się, na wyświetlaczu jest pokazywany aktualny czas do końca prania. ZAKOŃCZENIE PROGRAMU PRANIA: Po ukończeniu programu prania pralka sygnalizuje ten fakt napisem END na wyświetlaczu LCD. AUTOWYGASZANIE WYŚWIETLACZA LCD. Jeżeli przez 90 sekund nie naciśniesz żadnego przycisku i nie przestawisz pokrętła pralka przejdzie w tryb zmniejszonego zużycia energii. Zostanie wyłączone podświetlenie wyświetlacza LCD. Aby ponownie włączyć podświetlenie wyświetlacza naciśnij przycisk dowolnej funkcji. Funkcja autowygaszania działa przed i po praniu. W trakcie prania wyświetlacz zawsze jest podświetlony. Pralka 15

16 PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA VI. Załadunek VII. Kontrola rozłożenia wsadu VIII. Środki piorące i uszlachetniające Maksymalna pojemność bębna: 5,0 kg dla pralek typu AWSN... 6,0 kg dla pralek typu AWCN... Załadunek odzieży do bębna pralki zgodnie z poniższymi zaleceniami: bawełna - max pełen bęben (nie wciskać odzieży do bębna na siłę gdyż spowoduje to pogorszenie jakości prania!). syntetyki - max 1/2 bębna wełna, jedwab, tkaniny delikatne - max 1/3 bęb na Uwaga! Nie przeładowywać pralki! Przeładowanie pralki może być przyczyną uszkodzeń pranej odzieży! W sterowniku elektronicznym pralki za war ty jest układ kontroli wy wa że nia. Przed wykonaniem wirowania układ spraw dza roz miesz cze nie odzie ży w bęb nie. W wypadku wykrycia zbyt dużego nie wy wa że nia układ kil ka krot nie próbuje zmie nić uło że nie odzieży w pralce. Cza sa mi próby te nie wystarczą do od po wied nie go roz miesz cze nia odzieży (w przy pad ku fro to wych szlafroków pra nych wraz z innymi ty pa mi odzie ży, prze ściera deł, któ re skręciły się w kulę za my ka jąc w so bie inne przed mio ty). Układ może wtedy zareagować na dwa sposoby: zaakceptować nierównomierne roz miesz cze nie odzie ży, ale zmniej szyć pręd kość wi ro wa nia, stwierdzić, że odzież jest roz miesz czo na zbyt nie rów no mier nie i nie ze zwo lić na wi ro wa nie. W obu przypadkach po zakończeniu pra nia, należy otwo rzyć drzwi pralki, uło żyć ręcznie pranie, zamknąć drzwi i wybrać ponownie pro gram wirowanie. Środki piorące Należy przestrzegać zaleceń producenta środ ka. Środek piorący wsypywać do komory po jem ni ka ozna czo nej sym bo lem. Środek piorący do prania wstępnego wsypywać do ko mo ry po jem ni ka ozna czo nej sym bo lem. Środki zmiękczające dodawane do płukania Należy przestrzegać zaleceń producenta środ ka. Środek zmiękczający wlewać do środkowej komory pojemnika oznaczonej symbolem. Nie przekraczać oznaczonego na komorze pojemnika poziomu MAX środek ten pobrany zostanie do ostatniego płukania. Krochmal Należy przestrzegać zaleceń producenta środ ka. Krochmalić na programie PŁUKANIE Środek do krochmalenia wlewać do środkowej komory po jem ni ka oznaczonej symbolem. 16 Pralka

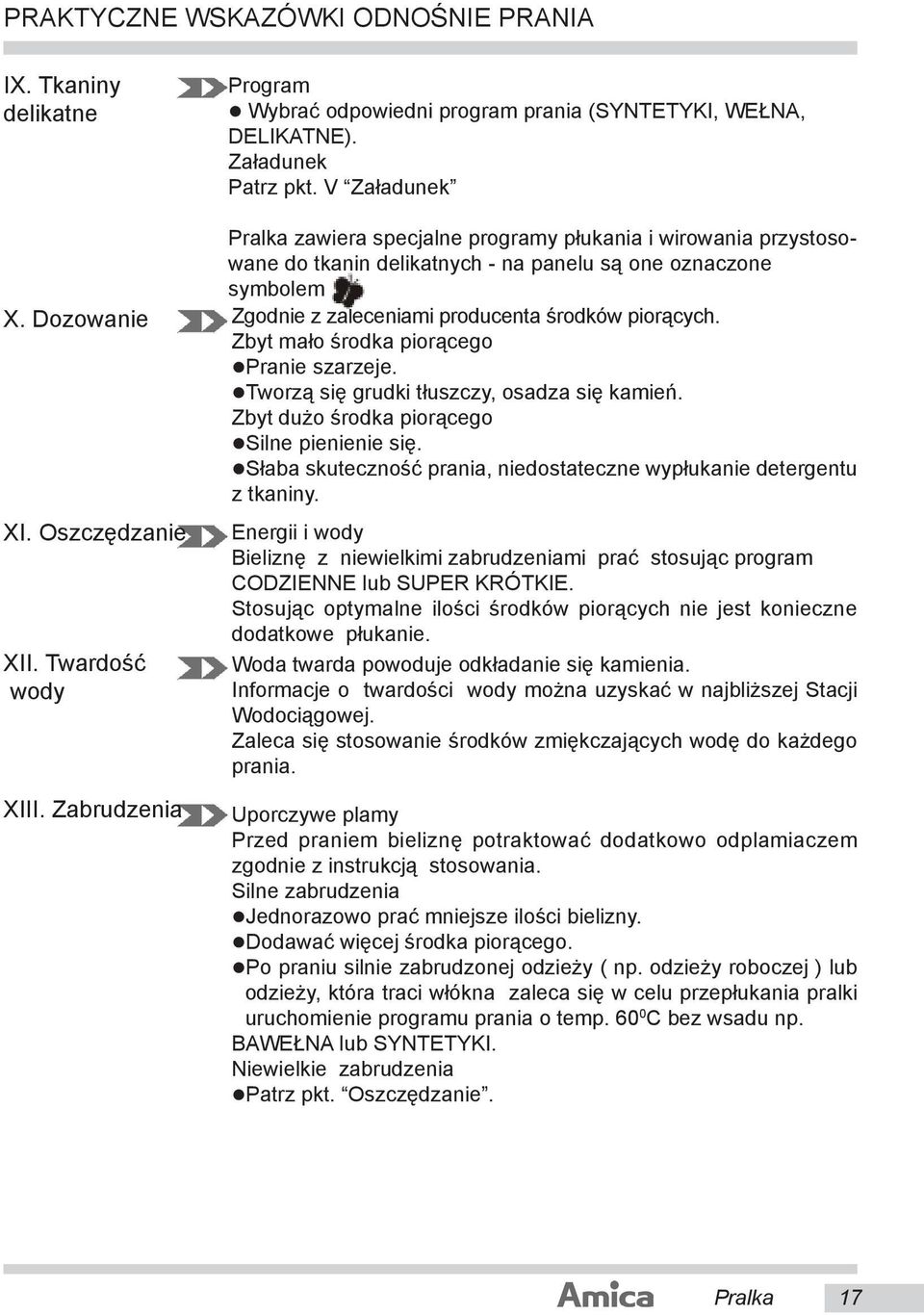

17 PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA IX. Tkaniny delikatne Program Wybrać odpowiedni program prania (SYNTETYKI, WEŁNA, DELIKATNE). Załadunek Patrz pkt. V Załadunek Pralka zawiera specjalne programy płukania i wirowania przystosowane do tkanin delikatnych - na panelu są one oznaczone symbolem X. Dozowanie Zgodnie z zaleceniami producenta środków pio rą cych. Zbyt mało środka piorącego Pranie szarzeje. Tworzą się grudki tłuszczy, osadza się kamień. Zbyt dużo środka piorącego Silne pienienie się. Słaba skuteczność prania, niedostateczne wypłukanie detergentu z tkaniny. XI. Oszczędzanie XII. Twardość wody XIII. Zabrudzenia Energii i wody Bieliznę z niewielkimi zabrudzeniami prać stosując program CODZIENNE lub SUPER KRÓTKIE. Stosując optymalne ilości środków piorących nie jest konieczne dodatkowe płukanie. Woda twarda powoduje odkładanie się kamienia. Informacje o twardości wody można uzyskać w naj bliż szej Stacji Wodociągowej. Zaleca się stosowanie środków zmiękczających wodę do każdego prania. Uporczywe plamy Przed praniem bieliznę potraktować dodatkowo od pla mia czem zgodnie z instrukcją stosowania. Silne zabrudzenia Jednorazowo prać mniejsze ilości bielizny. Dodawać więcej środka piorącego. Po praniu silnie zabrudzonej odzieży ( np. odzieży ro bo czej ) lub odzieży, która traci włókna za le ca się w celu prze płu ka nia pral ki uru cho mie nie pro gra mu pra nia o temp C bez wsa du np. BAWEŁNA lub SYN te ty KI. Niewielkie zabrudzenia Patrz pkt. Oszczędzanie. Pralka 17

18 DANE TECHNICZNE Uwaga: opis wszystkich programów prania oraz dostępnych funkcji dodatkowych znaj du je się w Tabeli programów prania... dołączonej do instrukcji obsługi. -Typ AWSN xxda/awcn xxda; AWCNxxDAB -Napięcie znamionowe 230V / 50Hz. -Moc znamionowa 2300 W. -Zabezpieczenie nadmiarowo-prądowe 10 A. -Pojemność bębna max 5,0 kg*/6,0 kg** -Ciœnienie wody min 0,1 MPa (1 bar), max 0,8 MPa (8 bar). -Wymiary GŁ x W x S 425*, 505**/ 850 / 595 -Cieżar 61 kg*/65 kg** -Spełnia wymagania przepisów UE norma PN- EN Badanie do etykiety zgodnie z PN- EN na programie Bawełna 60 0 C INTENSYWNE zużycie wody na cykl prania wynosi 39,5 l * / 49,5 l ** zużycie energii elektrycznej wynosi 0,85 kwh*/ 1,02 kwh** * dla pralek AWSN xxda, ** dla pralek AWCN xxda; AWCNxxDAB Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem. Obsługa posprzedażna W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu. Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny pralki Typ... Nr fa brycz ny... Nowe CENTRUM SERWISOWE to: Szybka i profesjonalna pomoc. Jeden ogólnopolski numer zgłoszeniowy. Telefoniczne porady w zakresie eksploatacji wyrobu. Terminowa i fachowa realizacja zleceń. 18 Pralka

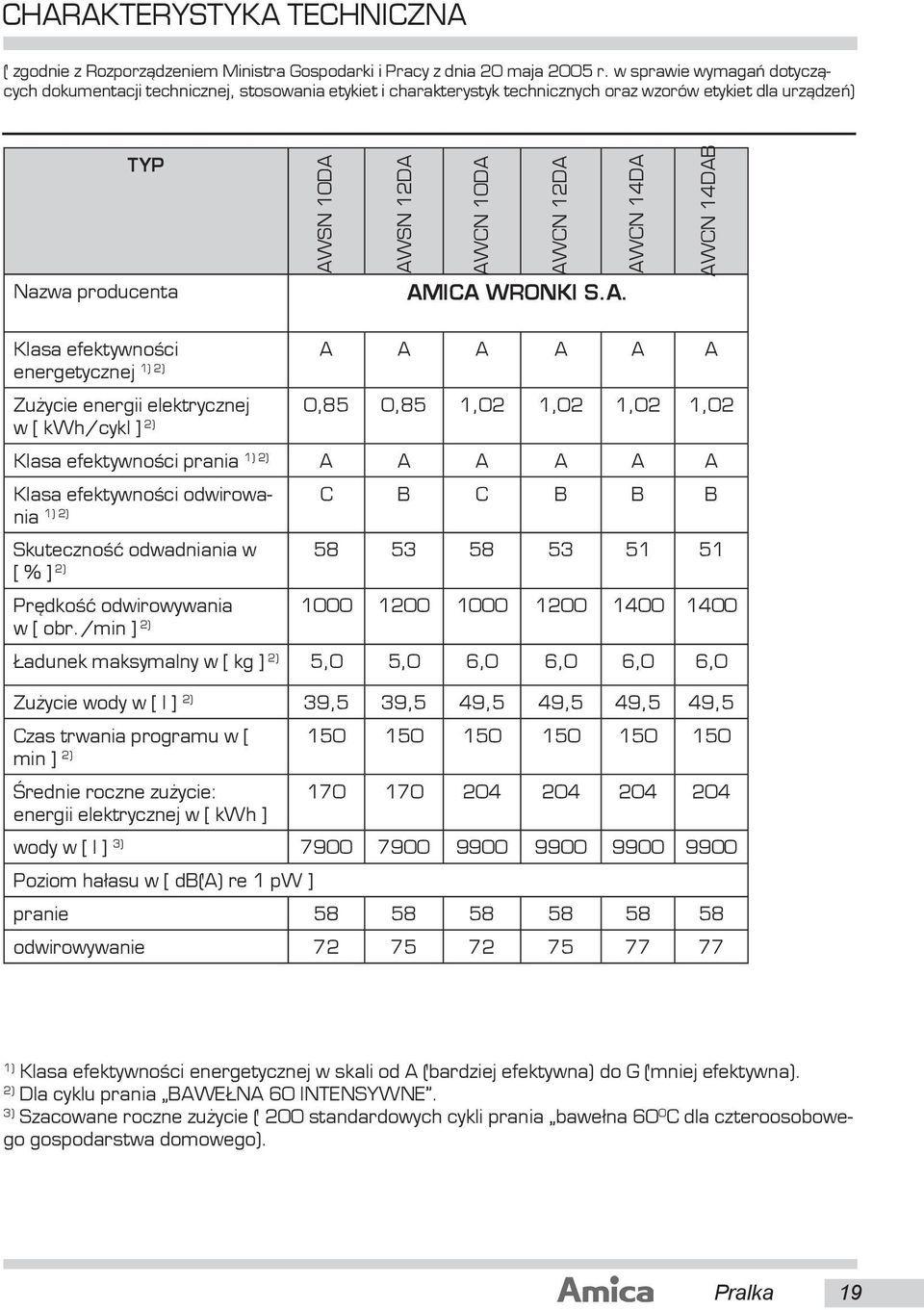

19 CHARAKTERYSTYKA TECHNICZNA ( zgodnie z Rozporz¹dzeniem Ministra Gospodarki i Pracy z dnia 20 maja 2005 r. w sprawie wymagañ dotyczących dokumentacji technicznej, stosowania etykiet i charakterystyk technicznych oraz wzorów etykiet dla urządzeń) TYP Nazwa producenta AWSN 10DA AWSN 12DA AWCN 10DA AWCN 12DA AWCN 14DA AMICA WRONKI S.A. AWCN 14DAB Klasa efektywnoœci A A A A A A energetycznej 1) 2) Zu ycie energii elektrycznej 0,85 0,85 1,02 1,02 1,02 1,02 w [ kwh/cykl ] 2) Klasa efektywnoœci prania 1) 2) A A A A A A Klasa efektywnoœci odwirowania C B C B B B 2) 1) Skutecznoœæ odwadniania w [ % ] 2) Prêdkoœæ odwirowywania w [ obr./min ] 2) adunek maksymalny w [ kg ] 2) 5,0 5,0 6,0 6,0 6,0 6,0 Zu ycie wody w [ l ] 2) 39,5 39,5 49,5 49,5 49,5 49,5 Czas trwania programu w [ min ] 2) Œrednie roczne zu ycie: energii elektrycznej w [ kwh ] wody w [ l ] 3) Poziom ha³asu w [ db(a) re 1 pw ] pranie odwirowywanie ) Klasa efektywności energetycznej w skali od A (bardziej efektywna) do G (mniej efektywna). 2) Dla cyklu prania BAWEŁNA 60 INTENSYWNE. 3) Szacowane roczne zużycie ( 200 standardowych cykli prania bawełna 60 0 C dla czteroosobowego gospodarstwa domowego). Pralka 19

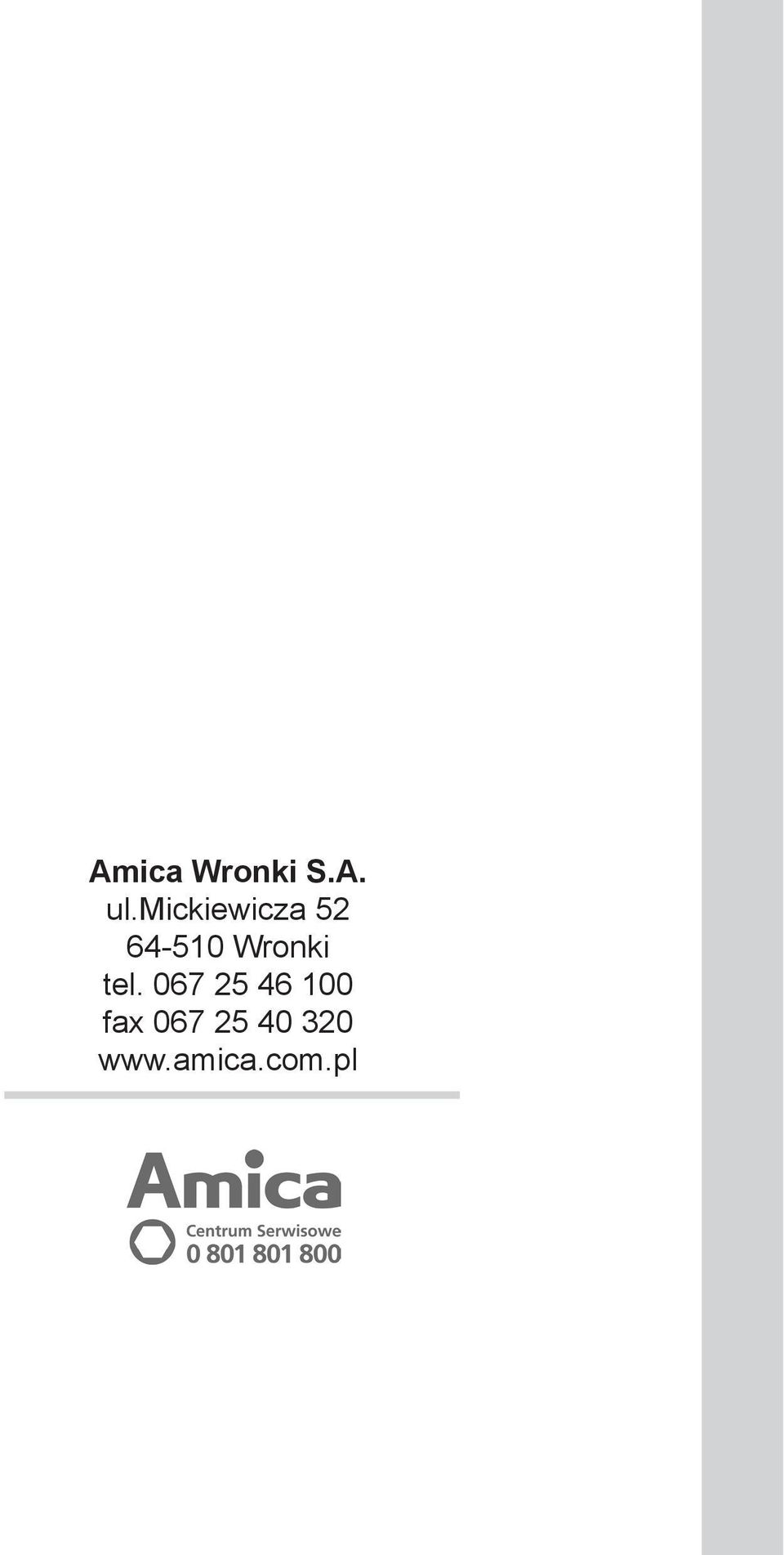

20 Amica Wronki S.A. ul.mickiewicza Wronki tel fax
