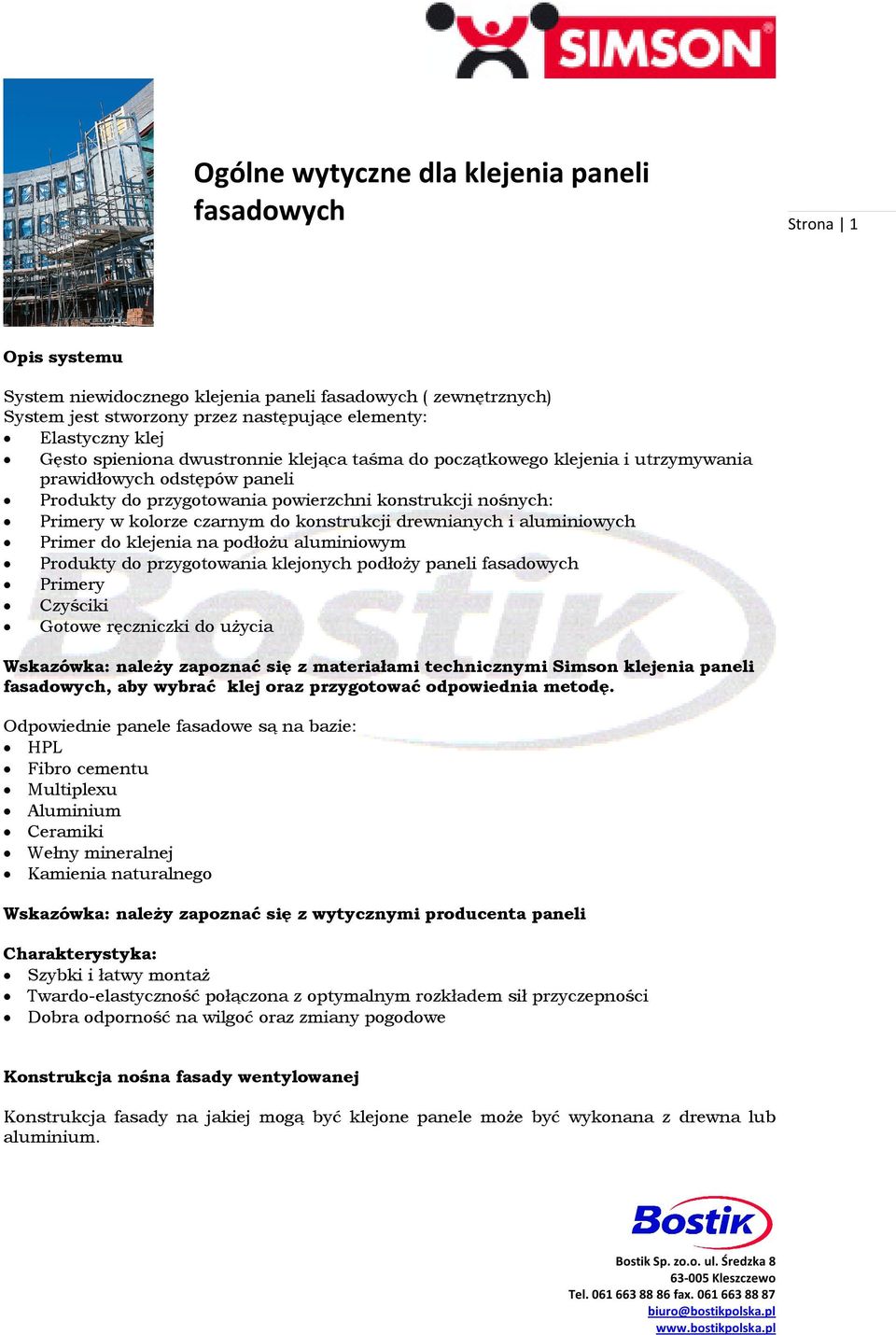

Ogólne wytyczne dla klejenia paneli fasadowych Strona 1 Opis systemu System niewidocznego klejenia paneli fasadowych ( zewnętrznych) System jest stworzony przez następujące elementy: Elastyczny klej

1 Ogólne wytyczne dla klejenia paneli fasadowych Strona 1 Opis systemu System niewidocznego klejenia paneli fasadowych ( zewnętrznych) System jest stworzony przez następujące elementy: Elastyczny klej Gęsto spieniona dwustronnie klejąca taśma do początkowego klejenia i utrzymywania prawidłowych odstępów paneli Produkty do przygotowania powierzchni konstrukcji nośnych: Primery w kolorze czarnym do konstrukcji drewnianych i aluminiowych Primer do klejenia na podłożu aluminiowym Produkty do przygotowania klejonych podłoży paneli fasadowych Primery Czyściki Gotowe ręczniczki do użycia Wskazówka: należy zapoznać się z materiałami technicznymi Simson klejenia paneli fasadowych, aby wybrać klej oraz przygotować odpowiednia metodę. Odpowiednie panele fasadowe są na bazie: HPL Fibro cementu Multiplexu Aluminium Ceramiki Wełny mineralnej Kamienia naturalnego Wskazówka: należy zapoznać się z wytycznymi producenta paneli Charakterystyka: Szybki i łatwy montaż Twardo-elastyczność połączona z optymalnym rozkładem sił przyczepności Dobra odporność na wilgoć oraz zmiany pogodowe Konstrukcja nośna fasady wentylowanej Konstrukcja fasady na jakiej mogą być klejone panele może być wykonana z drewna lub aluminium.

konstrukcji drewnianych i aluminiowych Primer do klejenia na podłożu aluminiowym Produkty do przygotowania klejonych podłoży paneli fasadowych Primery Czyściki Gotowe ręczniczki do użycia Wskazówka:

Drewno poddane obróbce: Typy drewna nie tłustego, nie pylącego, suchego, czystego, wyszlifowanego (świerk, sosna, meranti itp.). Typy drewna muszą być odpowiednio twarde i odpowiadać normie NEN 6702.

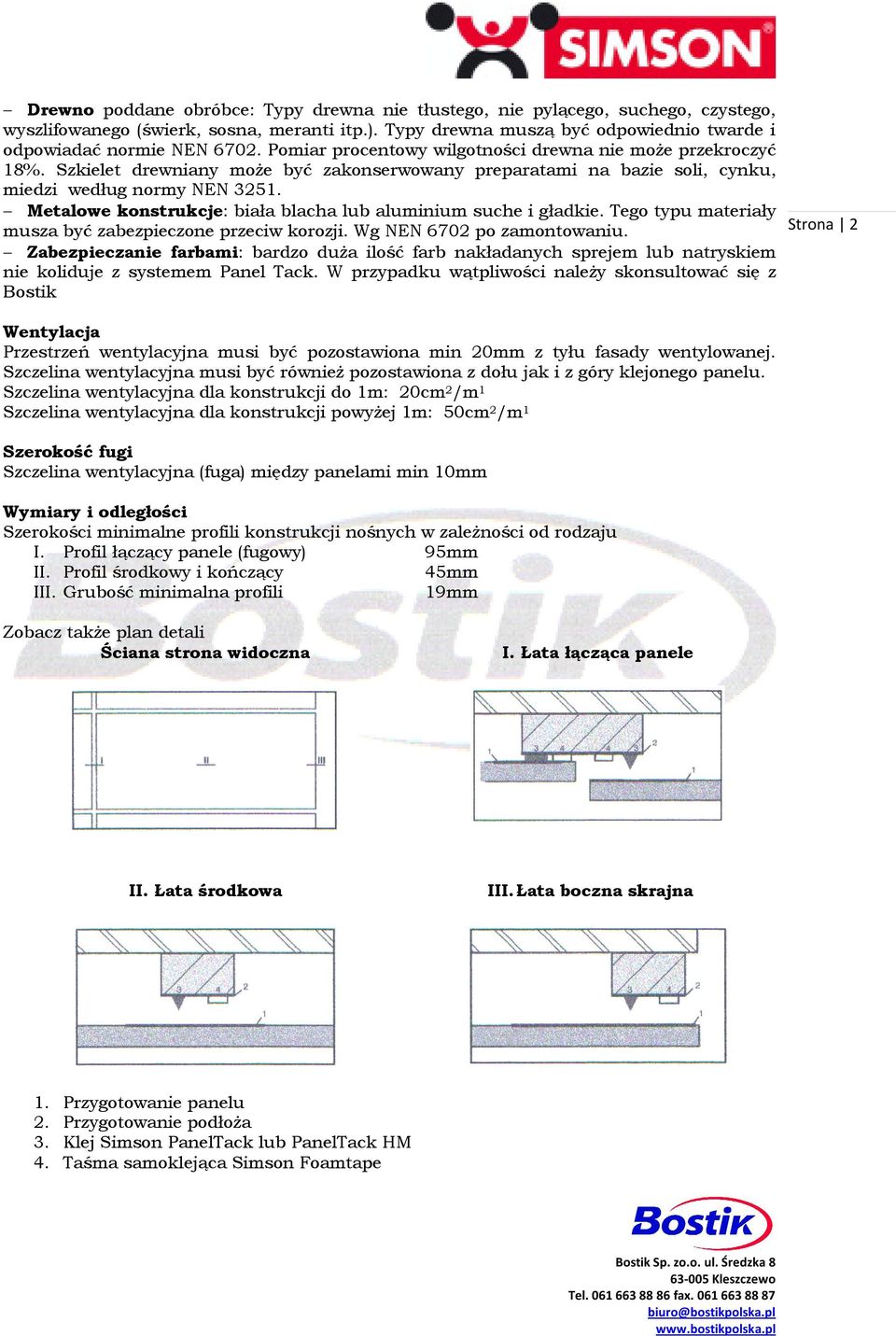

2 Drewno poddane obróbce: Typy drewna nie tłustego, nie pylącego, suchego, czystego, wyszlifowanego (świerk, sosna, meranti itp.). Typy drewna muszą być odpowiednio twarde i odpowiadać normie NEN Pomiar procentowy wilgotności drewna nie może przekroczyć 18%. Szkielet drewniany może być zakonserwowany preparatami na bazie soli, cynku, miedzi według normy NEN Metalowe konstrukcje: biała blacha lub aluminium suche i gładkie. Tego typu materiały musza być zabezpieczone przeciw korozji. Wg NEN 6702 po zamontowaniu. Zabezpieczanie farbami: bardzo duża ilość farb nakładanych sprejem lub natryskiem nie koliduje z systemem Panel Tack. W przypadku wątpliwości należy skonsultować się z Bostik Strona 2 Wentylacja Przestrzeń wentylacyjna musi być pozostawiona min 20mm z tyłu fasady wentylowanej. Szczelina wentylacyjna musi być również pozostawiona z dołu jak i z góry klejonego panelu. Szczelina wentylacyjna dla konstrukcji do 1m: 20cm 2 /m 1 Szczelina wentylacyjna dla konstrukcji powyżej 1m: 50cm 2 /m 1 Szerokość fugi Szczelina wentylacyjna (fuga) między panelami min 10mm Wymiary i odległości Szerokości minimalne profili konstrukcji nośnych w zależności od rodzaju I. Profil łączący panele (fugowy) 95mm II. Profil środkowy i kończący 45mm III. Grubość minimalna profili 19mm Zobacz także plan detali Ściana strona widoczna I. Łata łącząca panele II. Łata środkowa III. Łata boczna skrajna 1. Przygotowanie panelu 2. Przygotowanie podłoża 3. Klej Simson PanelTack lub PanelTack HM 4. Taśma samoklejąca Simson Foamtape

Metalowe konstrukcje: biała blacha lub aluminium suche i gładkie. Tego typu materiały musza być zabezpieczone przeciw korozji. Wg NEN 6702 po zamontowaniu.

Instrukcja klejenia Warunki klejenia Warunki przygotowania i aplikacji klejów Nie należy przygotowywać i kleić paneli w czasie zmian pogodowych Nie należy przygotowywać i kleić paneli w przypadku

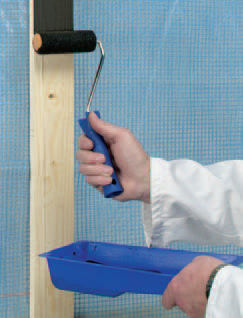

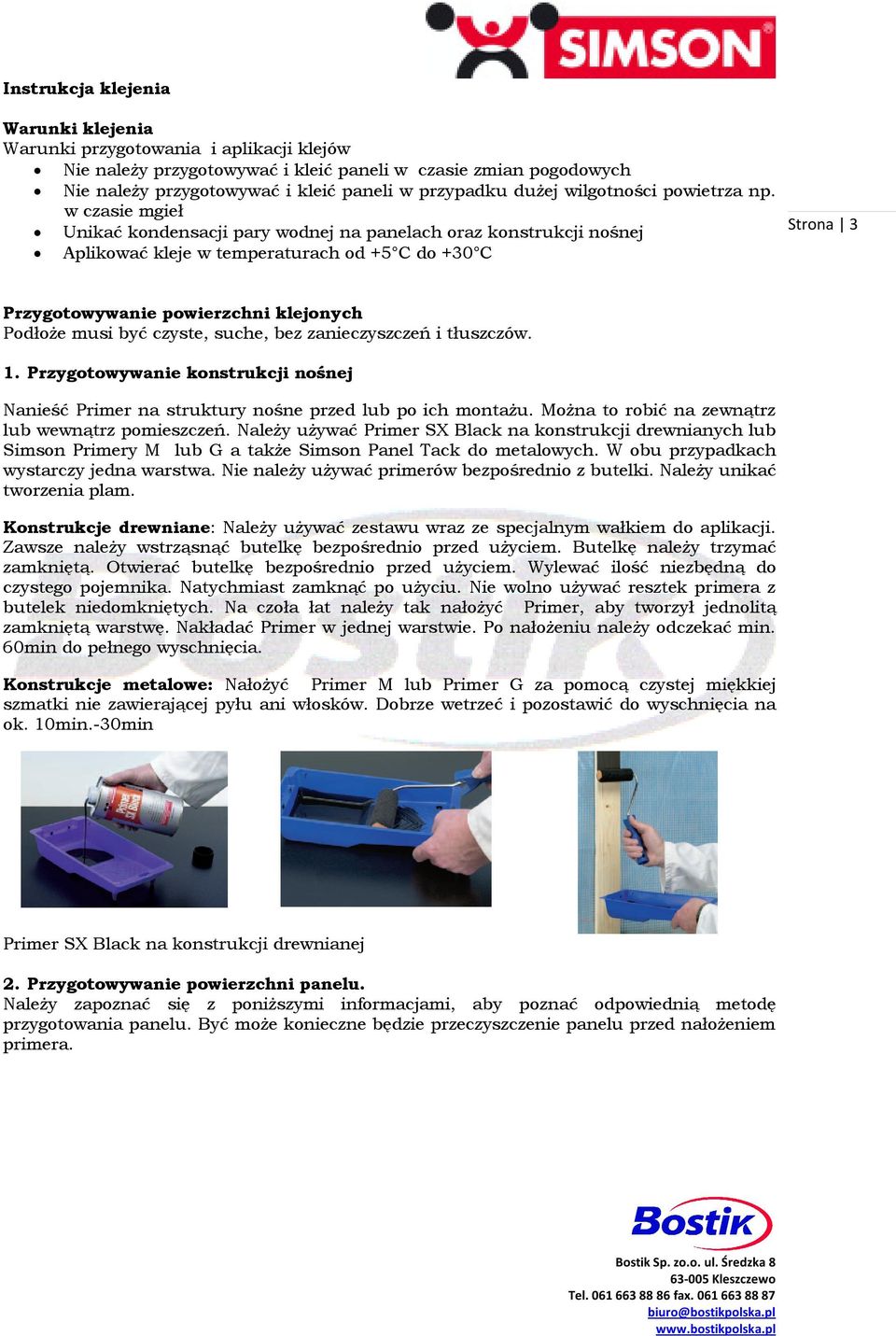

3 Instrukcja klejenia Warunki klejenia Warunki przygotowania i aplikacji klejów Nie należy przygotowywać i kleić paneli w czasie zmian pogodowych Nie należy przygotowywać i kleić paneli w przypadku dużej wilgotności powietrza np. w czasie mgieł Unikać kondensacji pary wodnej na panelach oraz konstrukcji nośnej Aplikować kleje w temperaturach od +5 C do +30 C Strona 3 Przygotowywanie powierzchni klejonych Podłoże musi być czyste, suche, bez zanieczyszczeń i tłuszczów. 1. Przygotowywanie konstrukcji nośnej Nanieść Primer na struktury nośne przed lub po ich montażu. Można to robić na zewnątrz lub wewnątrz pomieszczeń. Należy używać Primer SX Black na konstrukcji drewnianych lub Simson Primery M lub G a także Simson Panel Tack do metalowych. W obu przypadkach wystarczy jedna warstwa. Nie należy używać primerów bezpośrednio z butelki. Należy unikać tworzenia plam. Konstrukcje drewniane: Należy używać zestawu wraz ze specjalnym wałkiem do aplikacji. Zawsze należy wstrząsnąć butelkę bezpośrednio przed użyciem. Butelkę należy trzymać zamkniętą. Otwierać butelkę bezpośrednio przed użyciem. Wylewać ilość niezbędną do czystego pojemnika. Natychmiast zamknąć po użyciu. Nie wolno używać resztek primera z butelek niedomkniętych. Na czoła łat należy tak nałożyć Primer, aby tworzył jednolitą zamkniętą warstwę. Nakładać Primer w jednej warstwie. Po nałożeniu należy odczekać min. 60min do pełnego wyschnięcia. Konstrukcje metalowe: Nałożyć Primer M lub Primer G za pomocą czystej miękkiej szmatki nie zawierającej pyłu ani włosków. Dobrze wetrzeć i pozostawić do wyschnięcia na ok. 10min.-30min Primer SX Black na konstrukcji drewnianej 2. Przygotowywanie powierzchni panelu. Należy zapoznać się z poniższymi informacjami, aby poznać odpowiednią metodę przygotowania panelu. Być może konieczne będzie przeczyszczenie panelu przed nałożeniem primera.

w czasie mgieł Unikać kondensacji pary wodnej na panelach oraz konstrukcji nośnej Aplikować kleje w temperaturach od +5 C do +30 C Strona 3 Przygotowywanie powierzchni klejonych Podłoże musi być

Poniżej kilka możliwych wariantów 2a. Simson Easy Claen Wipes Służą do czyszczenia klejonych powierzchni. Należy czyścić panel na całej klejonej długości oraz szerokości 10-15cm.

4 Poniżej kilka możliwych wariantów 2a. Simson Easy Claen Wipes Służą do czyszczenia klejonych powierzchni. Należy czyścić panel na całej klejonej długości oraz szerokości 10-15cm. Ściereczki są produktem gotowym do użycia, wygodniejszym i bardziej ekologicznym niż primery na bazie rozpuszczalników. Są wygodniejsze dla wielu użytkowników. Po aplikacji należy zostawić do wyschnięcia na ok. 10 min. Strona 4 2b. Simson Primer Panel Tack (dla HPL) Primer ten należy aplikować bezpośrednio z butelki za pomocą czystej białej niepozostawiającej włosków szmatki lub papieru. Należy oczyścić panel za pomocą szmatki i pozostawić do wyschnięcia na ok. 10min. 2c. Simson Cleaner 14 Czyszczenie za pomocą Simson Cleaner 14 jest zalecany tylko w jednym przypadku. Sposób użycia nie różni się od tego wymienionego w punkcie 2.b 2d. Simson Primer MSP (dla płyt włóknocementowych) lub Primer SX Black (dla Rockpanel) Radzimy stosować Simson Primer MSP lub Primer SX Black przypadku paneli o strukturze porowatej. Należy dobrze wymieszać Primer przed każdym użyciem. Do aplikacji należy używać specjalnego zestawu wraz ze specjalna rolką. Warstwa primera powinna mieć taką grubość aby tworzyła film zamykający powierzchnię. Po aplikacji należy odczekać ok. 60min. do pełnego wyschnięcia. 3. Nakładanie taśmy dwustronnie klejącej Foam Tape Simson Foam Tape nakłada się tylko na powierzchnie pionowe konstrukcji nośnych po wyschnięciu primera. Należy to robić bardzo starannie bez tzw. bąbli. Należy dobrze docisnąć taśmę i po odmierzeniu odciąć ostrym nożem. Oprócz swojej specyficznej roli, długość taśmy powinna być ściśle skorelowana z rozmiarami panelu a także wyznacza długość ścieżki i rozłożenia kleju. Po nałożeniu taśmy nie wolno zrywać folii zabezpieczającej.

Po aplikacji należy zostawić do wyschnięcia na ok. 10 min. Strona 4 2b.

4. Aplikacja kleju za pomocą specjalnej końcówki Aplikacja kleju następuje tylko w płaszczyznach pionowych. Ścieżka kleju powinna być nałożona równomiernie bez łasych przerw.

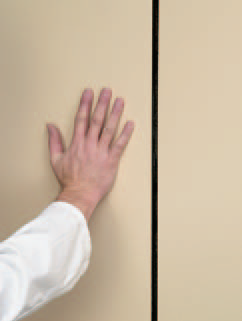

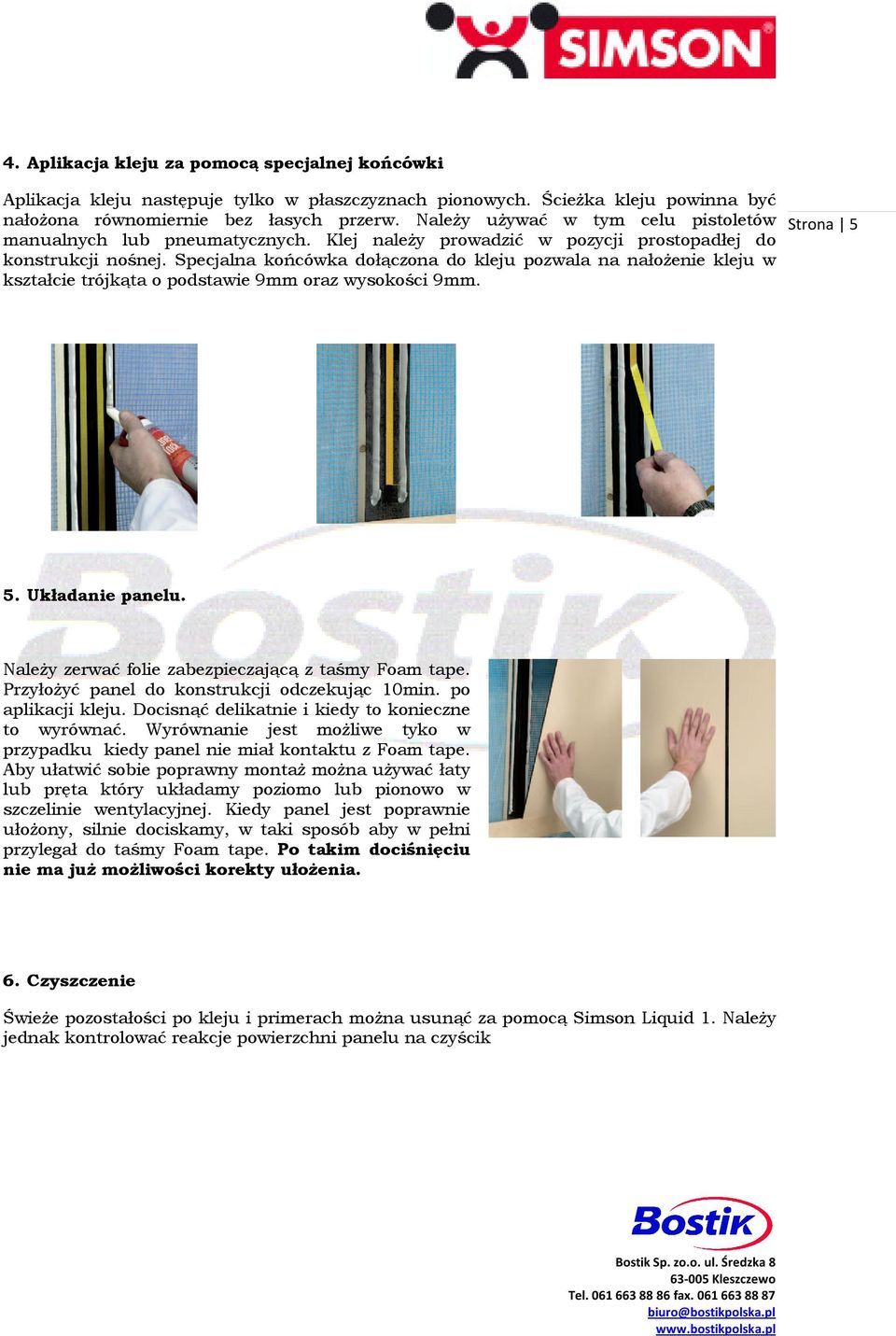

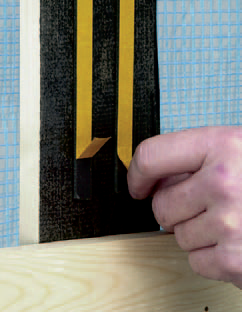

5 4. Aplikacja kleju za pomocą specjalnej końcówki Aplikacja kleju następuje tylko w płaszczyznach pionowych. Ścieżka kleju powinna być nałożona równomiernie bez łasych przerw. Należy używać w tym celu pistoletów manualnych lub pneumatycznych. Klej należy prowadzić w pozycji prostopadłej do konstrukcji nośnej. Specjalna końcówka dołączona do kleju pozwala na nałożenie kleju w kształcie trójkąta o podstawie 9mm oraz wysokości 9mm. Strona 5 5. Układanie panelu. Należy zerwać folie zabezpieczającą z taśmy Foam tape. Przyłożyć panel do konstrukcji odczekując 10min. po aplikacji kleju. Docisnąć delikatnie i kiedy to konieczne to wyrównać. Wyrównanie jest możliwe tyko w przypadku kiedy panel nie miał kontaktu z Foam tape. Aby ułatwić sobie poprawny montaż można używać łaty lub pręta który układamy poziomo lub pionowo w szczelinie wentylacyjnej. Kiedy panel jest poprawnie ułożony, silnie dociskamy, w taki sposób aby w pełni przylegał do taśmy Foam tape. Po takim dociśnięciu nie ma już możliwości korekty ułożenia. 6. Czyszczenie Świeże pozostałości po kleju i primerach można usunąć za pomocą Simson Liquid 1. Należy jednak kontrolować reakcje powierzchni panelu na czyścik

Specjalna końcówka dołączona do kleju pozwala na nałożenie kleju w kształcie trójkąta o podstawie 9mm oraz wysokości 9mm. Strona 5 5. Układanie panelu.
