1 INFORMACJA DOTYCZĄCA USTAWIEŃ UCZELNIANEJ SIECI WIFI Siec nasza uczelniana składa się z łącznie 16 punktów dostępowych (AP) rozmieszczonych w różnych miejscach Uczelni: 7 - AP w budynku głównym, 1 - AP w budynku B, 1 - AP w budynku SJO, 6 - AP w budynku na Kochanowskiego. 1 - AP w budynku na Zana Sieć ma zasięg około 100 m w obrębie AP. Zasięg pracy AP (SNR) jest zależny od jego usytuowania względem klienta (dodatkowo ściany, belki, stropy, elementy konstrukcji, pola elektromagnetyczne mogą zakłócać bądź osłabiać sygnał). Sieć WiFi AE nie obejmuje swoim zasięgiem: Cieplic, Sobieszowa, Centrum JG, Zabobrza. Obszar działania WiFi to budynki WGRiT. Każdy AP ma swoją odrębną nazwę SSID (aktywny cały czas widoczny identyfikator punktu dostępowego) np. AP w budynku B to SOOK itd. Wszystkie punkty dostępowe ustawione są na ten sam drugi index klucza WEP (128 bitowy) za wyjątkiem niektórych sieci na Zana i Kochanowskiego (gdzie obowiązuje klucz TKIP). Nie jest to prawdą, że konfiguracja tych punków dostępowych codziennie jest inna Uwaga - nie wszystkie karty klienta obsługują protokół 128 bitowy (28 znaków) JEST TO UZALEŻNIONE OD TYPU I PRODUCENTA KART WIFI. Rozwiązaniem jest wówczas pominięcie dwóch ostatnich znaków (wówczas protokół WEP jest 104 bitowy tj. 26 znaki które dają się spokojnie wpisać w ustawieniach karty klienta. 1

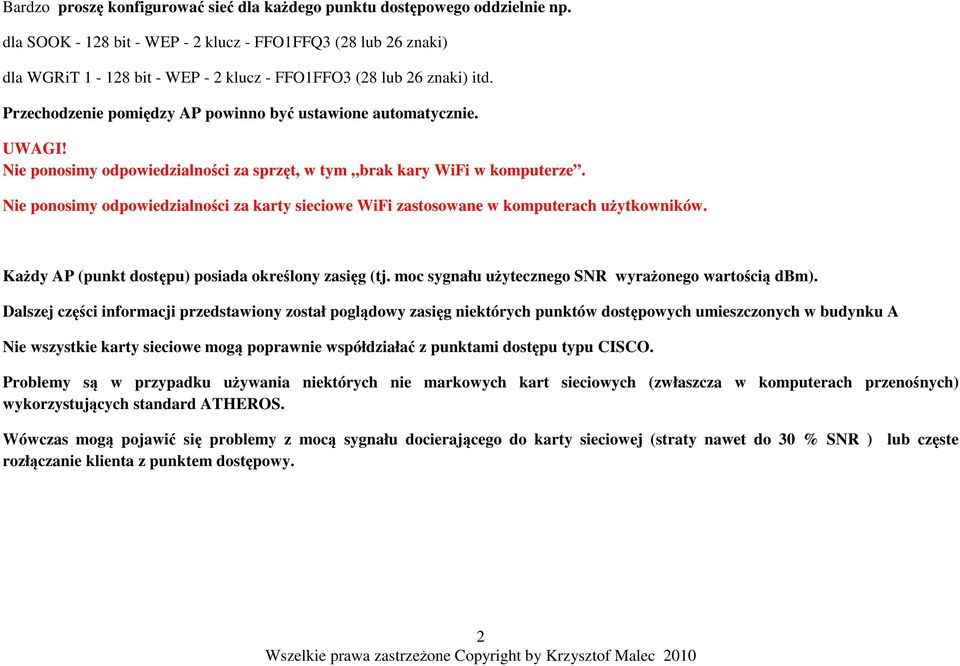

2 Bardzo proszę konfigurować sieć dla każdego punktu dostępowego oddzielnie np. dla SOOK bit - WEP - 2 klucz - FFO1FFQ3 (28 lub 26 znaki) dla WGRiT bit - WEP - 2 klucz - FFO1FFO3 (28 lub 26 znaki) itd. Przechodzenie pomiędzy AP powinno być ustawione automatycznie. UWAGI! Nie ponosimy odpowiedzialności za sprzęt, w tym brak kary WiFi w komputerze. Nie ponosimy odpowiedzialności za karty sieciowe WiFi zastosowane w komputerach użytkowników. Każdy AP (punkt dostępu) posiada określony zasięg (tj. moc sygnału użytecznego SNR wyrażonego wartością dbm). Dalszej części informacji przedstawiony został poglądowy zasięg niektórych punktów dostępowych umieszczonych w budynku A Nie wszystkie karty sieciowe mogą poprawnie współdziałać z punktami dostępu typu CISCO. Problemy są w przypadku używania niektórych nie markowych kart sieciowych (zwłaszcza w komputerach przenośnych) wykorzystujących standard ATHEROS. Wówczas mogą pojawić się problemy z mocą sygnału docierającego do karty sieciowej (straty nawet do 30 % SNR ) lub częste rozłączanie klienta z punktem dostępowy. 2

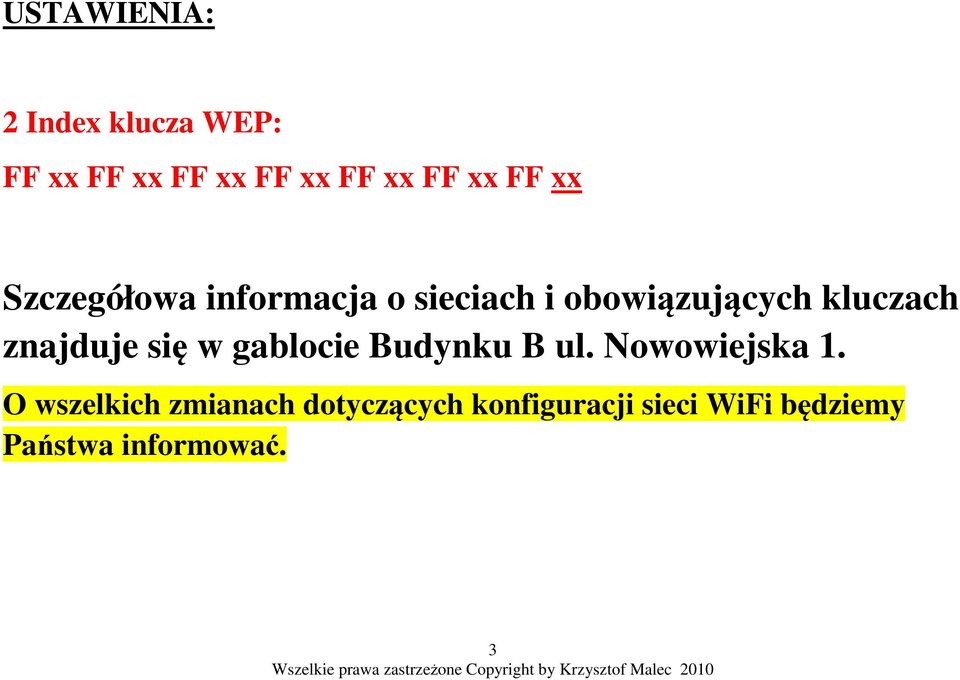

3 USTAWIENIA: 2 Index klucza WEP: FF xx FF xx FF xx FF xx FF xx FF xx FF xx Szczegółowa informacja o sieciach i obowiązujących kluczach znajduje się w gablocie Budynku B ul. Nowowiejska 1. O wszelkich zmianach dotyczących konfiguracji sieci WiFi będziemy Państwa informować. 3

4 W zasięgu AP GR_POMARANCZA Jakość sygnału średnia. Prędkość 54 Mb/s (bardzo dobra) BUFET WGRIT Najmocniejszy parameter SNR 45 Signal 55dBm 4

5 AP WGRiT4 Jakość sygnału bardzo dobra. Prędkość 54 MB/s 48 Mb/s 48 Mb/s W zasięgu AP GR_AULA 24 Mb/s 36 Mb/s PARTER WGRIT Najmocniejszy parameter SNR 45 Signal 55dBm 5

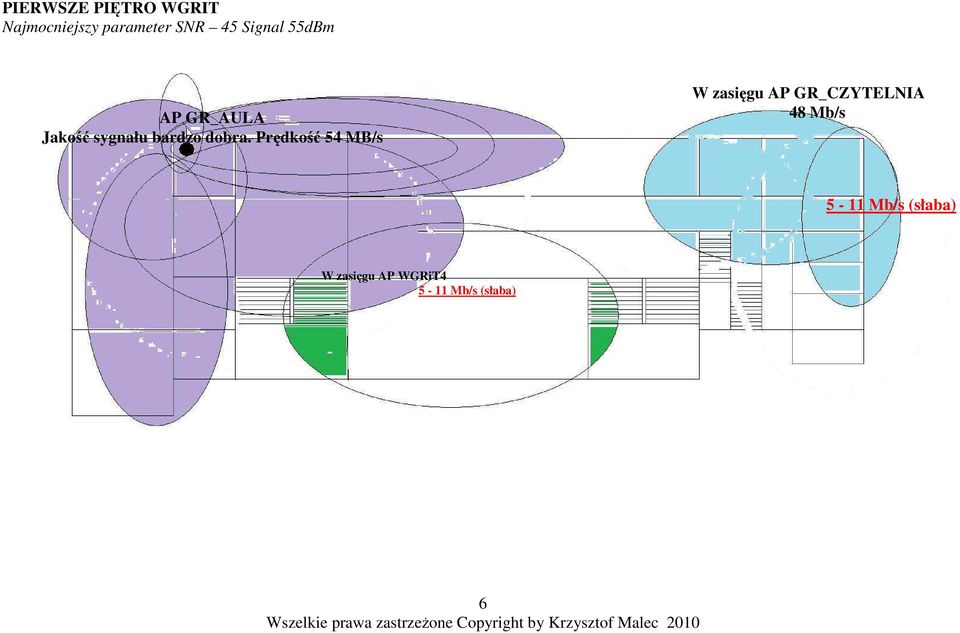

6 PIERWSZE PIĘTRO WGRIT Najmocniejszy parameter SNR 45 Signal 55dBm AP GR_AULA Jakość sygnału bardzo dobra. Prędkość 54 MB/s W zasięgu AP GR_CZYTELNIA 48 Mb/s 5-11 Mb/s (słaba) W zasięgu AP WGRiT Mb/s (słaba) 6

7 W zasięgu AP GR_KOR_2P 36 Mb/s AP GR_CZYTELNIA Jakość sygnału bardzo dobra. Prędkość 54 MB/s W zasięgu AP GR_AULA 5-11 Mb/s (słaba) 24 Mb/s W zasięgu AP WGRiT3 1-6 Mb/s (poza zasięgiem) DRUGIE PIETRO WGRIT Najmocniejszy parameter SNR 43 Signal 55dBm 7

8 AP GR_KOR_2P Jakość sygnału bardzo dobra. Prędkość 54 MB/s W zasięgu AP GR_CZYTELNIA 5-11 Mb/s (słaba) AP WGRiT3 Jakość sygnału bardzo dobra. Prędkość 54 MB/s PODDASZE WGRiT Najmocniejszy parameter SNR 45 Signal 55dBm Najmocniejszy parameter SNR 41 Signal 50dBm 8

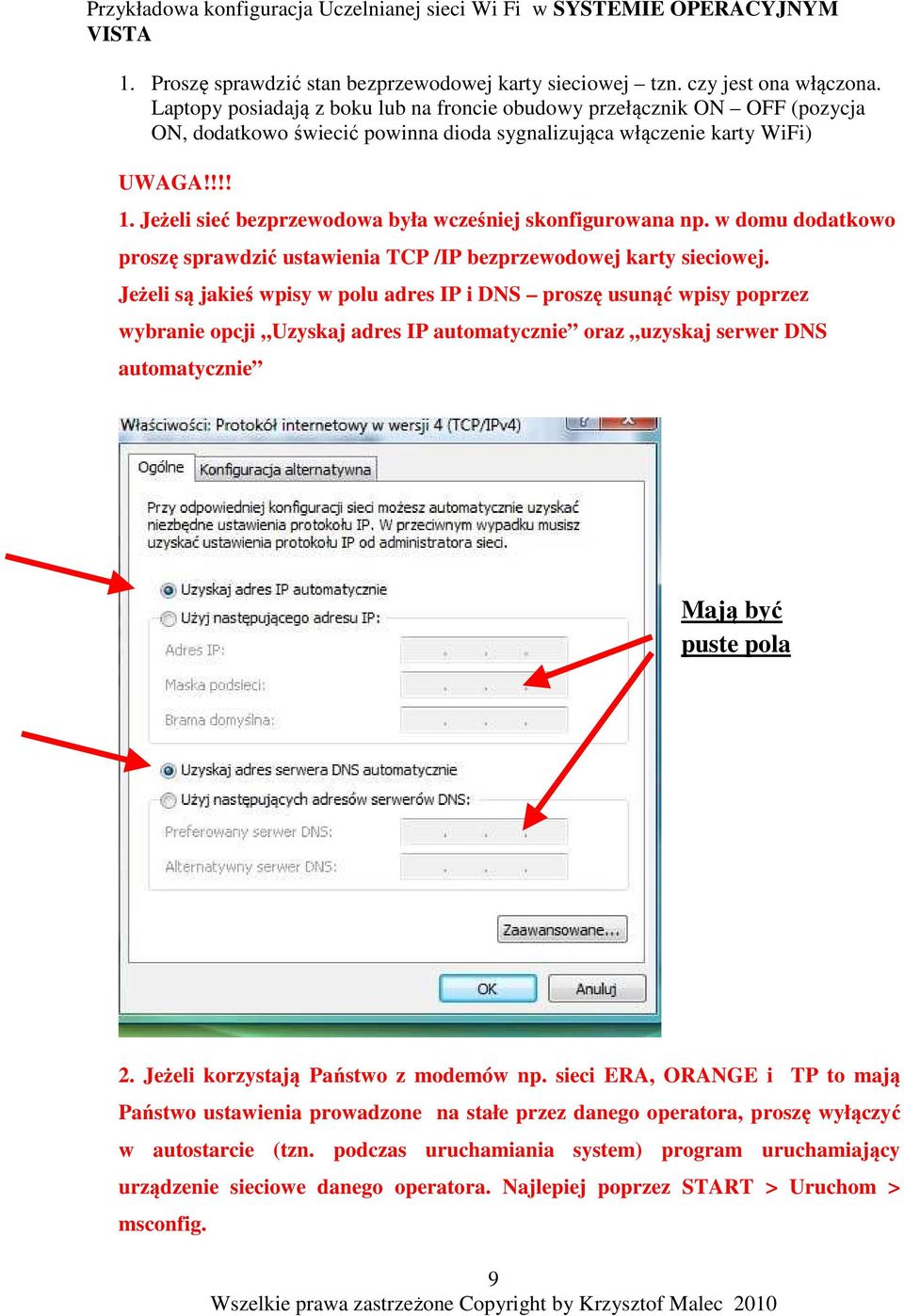

9 Przykładowa konfiguracja Uczelnianej sieci Wi Fi w SYSTEMIE OPERACYJNYM VISTA 1. Proszę sprawdzić stan bezprzewodowej karty sieciowej tzn. czy jest ona włączona. Laptopy posiadają z boku lub na froncie obudowy przełącznik ON OFF (pozycja ON, dodatkowo świecić powinna dioda sygnalizująca włączenie karty WiFi) UWAGA!!!! 1. Jeżeli sieć bezprzewodowa była wcześniej skonfigurowana np. w domu dodatkowo proszę sprawdzić ustawienia TCP /IP bezprzewodowej karty sieciowej. Jeżeli są jakieś wpisy w polu adres IP i DNS proszę usunąć wpisy poprzez wybranie opcji Uzyskaj adres IP automatycznie oraz uzyskaj serwer DNS automatycznie Mają być puste pola 2. Jeżeli korzystają Państwo z modemów np. sieci ERA, ORANGE i TP to mają Państwo ustawienia prowadzone na stałe przez danego operatora, proszę wyłączyć w autostarcie (tzn. podczas uruchamiania system) program uruchamiający urządzenie sieciowe danego operatora. Najlepiej poprzez START > Uruchom > msconfig. 9

10 2. Przechodzimy do zakładki centrum sieci i udostępniania prawy dolny róg ekranu (symbol dwóch komputerów) 3. W nowo otwartym oknie wybieramy zakładkę Zarządzaj sieciami bezprzewodowymi. w nowo otwartym oknie wybieramy zakładkę z zielonym plusem DODAJ 10

11 Wybieramy opcję Ręcznie utwórz profil sieciowy w nowo otwartym oknie wpisujemy nazwę punktu dostępowego z którym chcemy się połączyć. Wybieramy AP do którego chcemy się podłączyć (musi być w zasięgu). 11

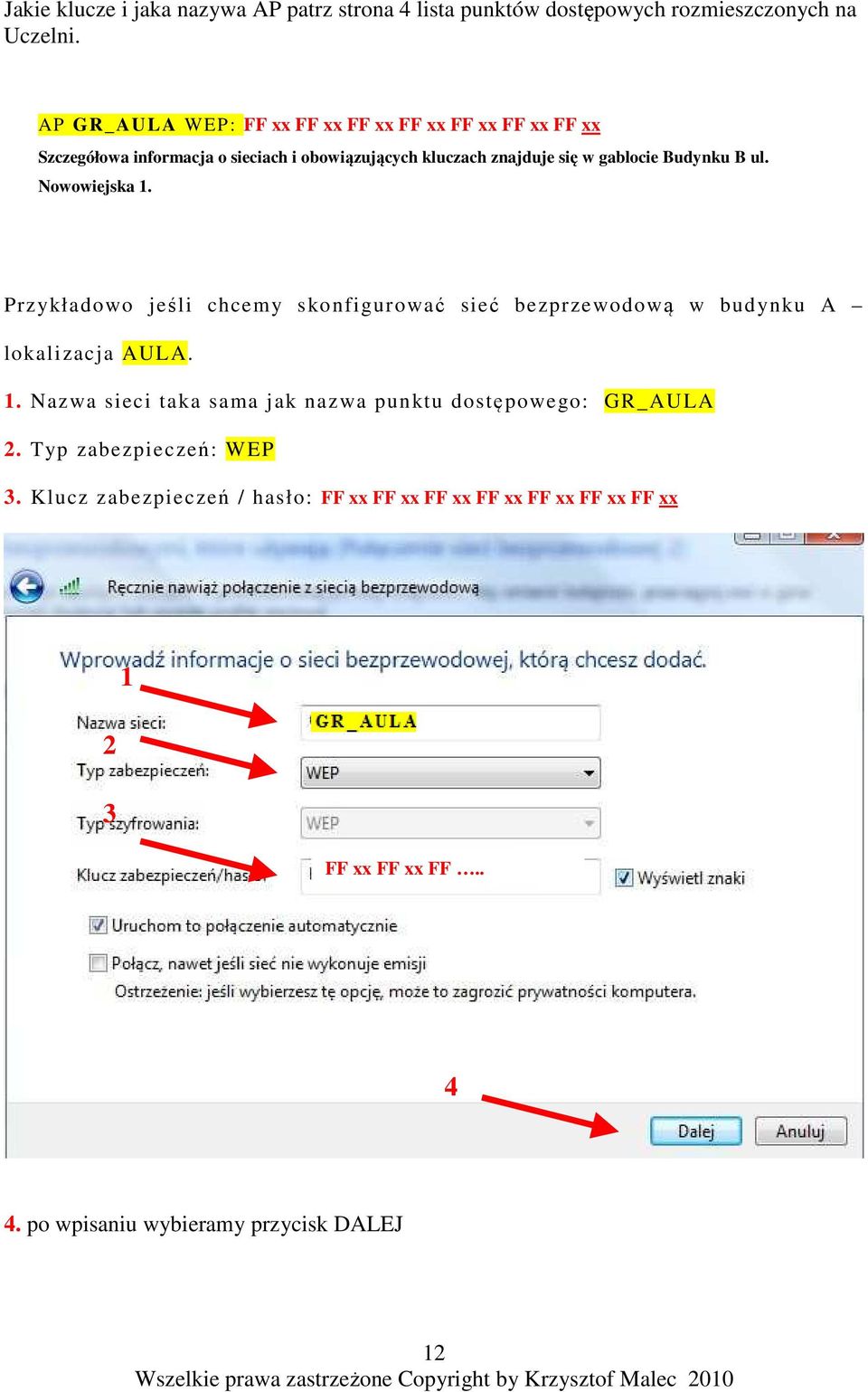

12 Jakie klucze i jaka nazywa AP patrz strona 4 lista punktów dostępowych rozmieszczonych na Uczelni. AP GR_AULA WEP: FF xx FF xx FF xx FF xx FF xx FF xx FF xx Szczegółowa informacja o sieciach i obowiązujących kluczach znajduje się w gablocie Budynku B ul. Nowowiejska 1. Przykładowo jeśli chcemy skonfigurować sieć bezprzewodową w budynku A lokalizacja AULA. 1. Nazwa sieci taka sama jak nazwa punktu dostępowego: GR_AULA 2. Typ zabezpieczeń: WEP 3. Klucz zabezpieczeń / hasło: FF xx FF xx FF xx FF xx FF xx FF xx FF xx FF xx FF xx FF po wpisaniu wybieramy przycisk DALEJ 12

13 Ponieważ uczelniana siec WiFi działa na drugim a nie na pierwszym kluczu zabezpieczeń / hasła, trzeba dokonać niezbędnych zmian. W nowo otwartym oknie wybieramy zakładkę Zmień ustawienia połączenia W nowo otwartym oknie przechodzimy do zakładki Zabezpieczenia 13

14 zmieniamy indeks kluczy na właściwy - 2 wpisujemy w polu klucz zabezpieczeń sieciowych raz jeszcze Klucz zabezpieczeń / hasło: FF xx FF xx FF xx FF xx FF xx FF xx FF xx Szczegółowa informacja o sieciach i obowiązujących kluczach znajduje się w gablocie Budynku B ul. Nowowiejska 1. 14

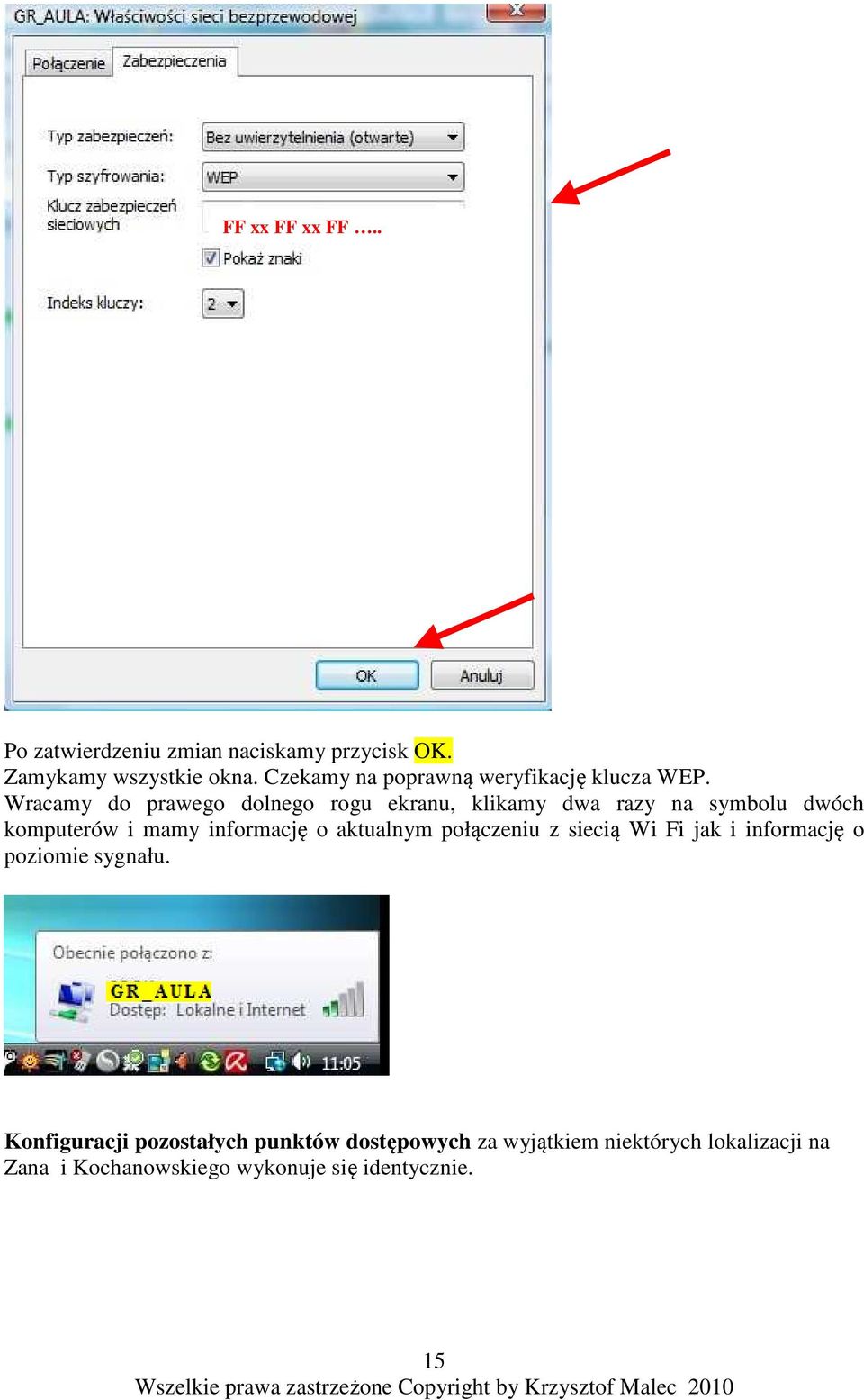

15 FF xx FF xx FF.. Po zatwierdzeniu zmian naciskamy przycisk OK. Zamykamy wszystkie okna. Czekamy na poprawną weryfikację klucza WEP. Wracamy do prawego dolnego rogu ekranu, klikamy dwa razy na symbolu dwóch komputerów i mamy informację o aktualnym połączeniu z siecią Wi Fi jak i informację o poziomie sygnału. Konfiguracji pozostałych punktów dostępowych za wyjątkiem niektórych lokalizacji na Zana i Kochanowskiego wykonuje się identycznie. 15

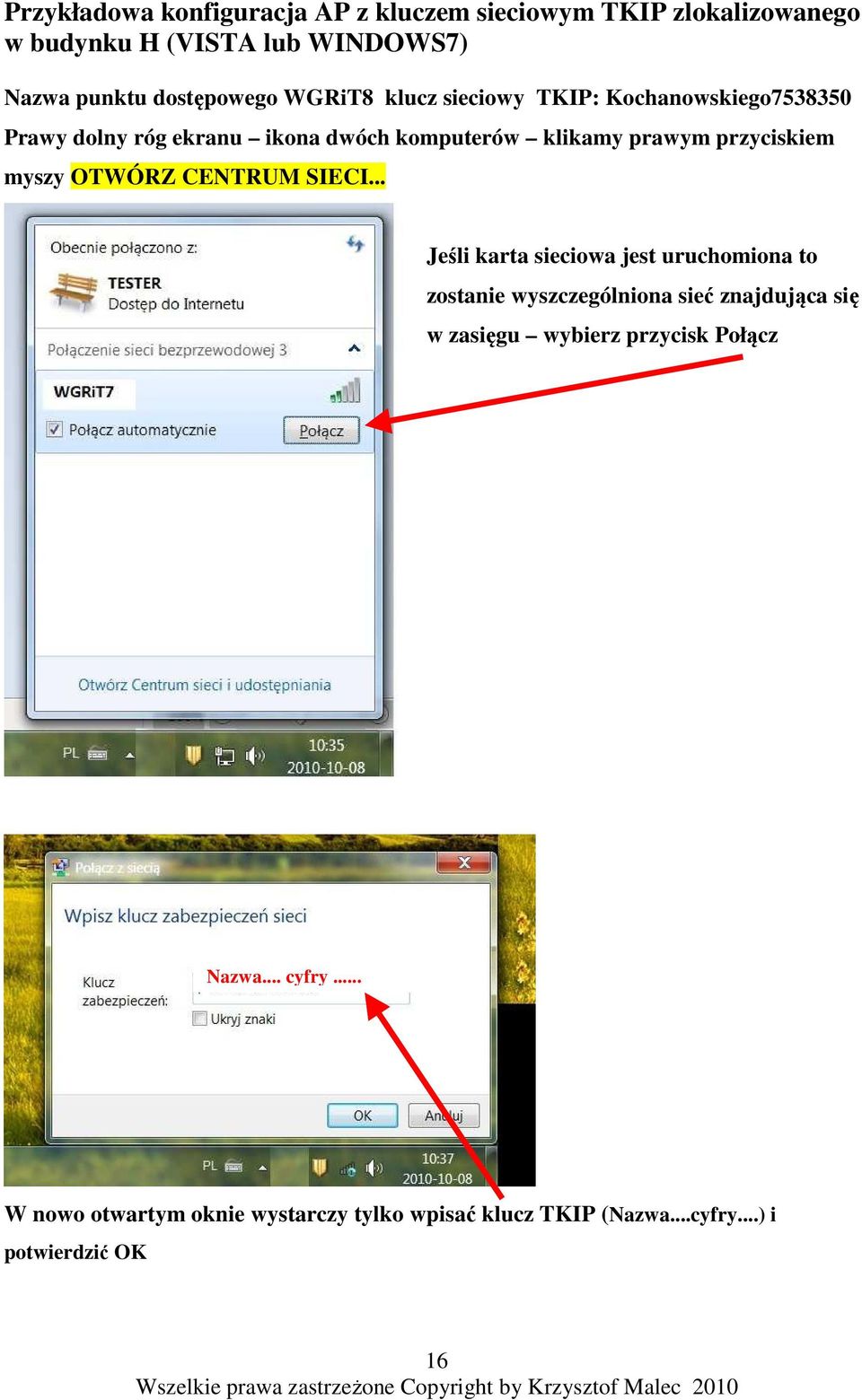

16 Przykładowa konfiguracja AP z kluczem sieciowym TKIP zlokalizowanego w budynku H (VISTA lub WINDOWS7) Nazwa punktu dostępowego WGRiT8 klucz sieciowy TKIP: Kochanowskiego Prawy dolny róg ekranu ikona dwóch komputerów klikamy prawym przyciskiem myszy OTWÓRZ CENTRUM SIECI... Jeśli karta sieciowa jest uruchomiona to zostanie wyszczególniona sieć znajdująca się w zasięgu wybierz przycisk Połącz Nazwa... cyfry... W nowo otwartym oknie wystarczy tylko wpisać klucz TKIP (Nazwa...cyfry...) i potwierdzić OK 16
