Szczegółowy opis przedmiotu zamówienia

Transkrypt

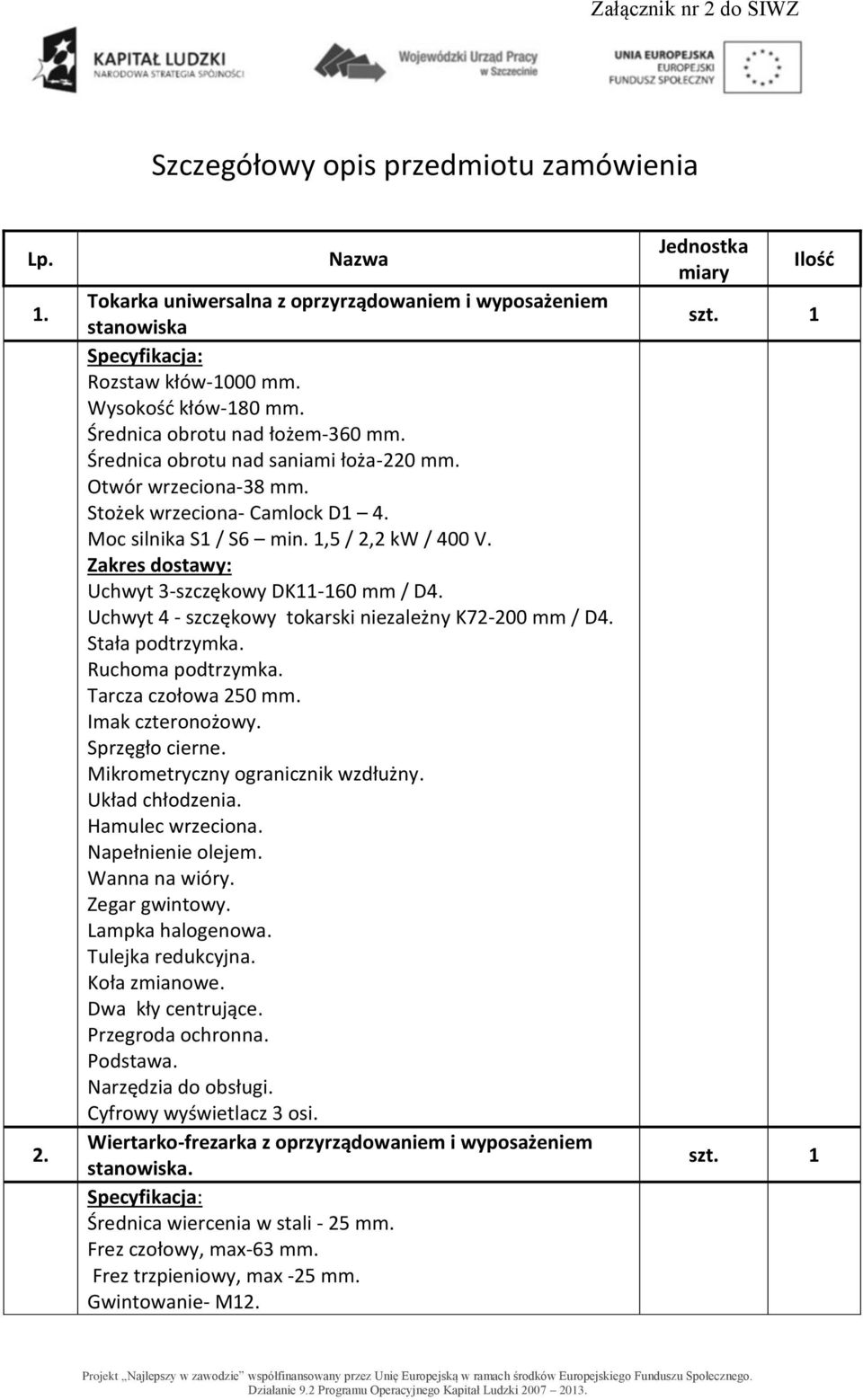

1 Szczegółowy opis przedmiotu zamówienia Lp Nazwa Tokarka uniwersalna z oprzyrządowaniem i wyposażeniem stanowiska Rozstaw kłów-1000 mm. Wysokość kłów-180 mm. Średnica obrotu nad łożem-360 mm. Średnica obrotu nad saniami łoża-220 mm. Otwór wrzeciona-38 mm. Stożek wrzeciona- Camlock D1 4. Moc silnika S1 / S6 min. 1,5 / 2,2 kw / 400 V. Zakres dostawy: Uchwyt 3-szczękowy DK mm / D4. Uchwyt 4 - szczękowy tokarski niezależny K mm / D4. Stała podtrzymka. Ruchoma podtrzymka. Tarcza czołowa 250 mm. Imak czteronożowy. Sprzęgło cierne. Mikrometryczny ogranicznik wzdłużny. Układ chłodzenia. Hamulec wrzeciona. Napełnienie olejem. Wanna na wióry. Zegar gwintowy. Lampka halogenowa. Tulejka redukcyjna. Koła zmianowe. Dwa kły centrujące. Przegroda ochronna. Podstawa. Narzędzia do obsługi. Cyfrowy wyświetlacz 3 osi. Wiertarko-frezarka z oprzyrządowaniem i wyposażeniem stanowiska. Średnica wiercenia w stali - 25 mm. Frez czołowy, max-63 mm. Frez trzpieniowy, max -25 mm. Gwintowanie- M12. Jednostka miary Ilość

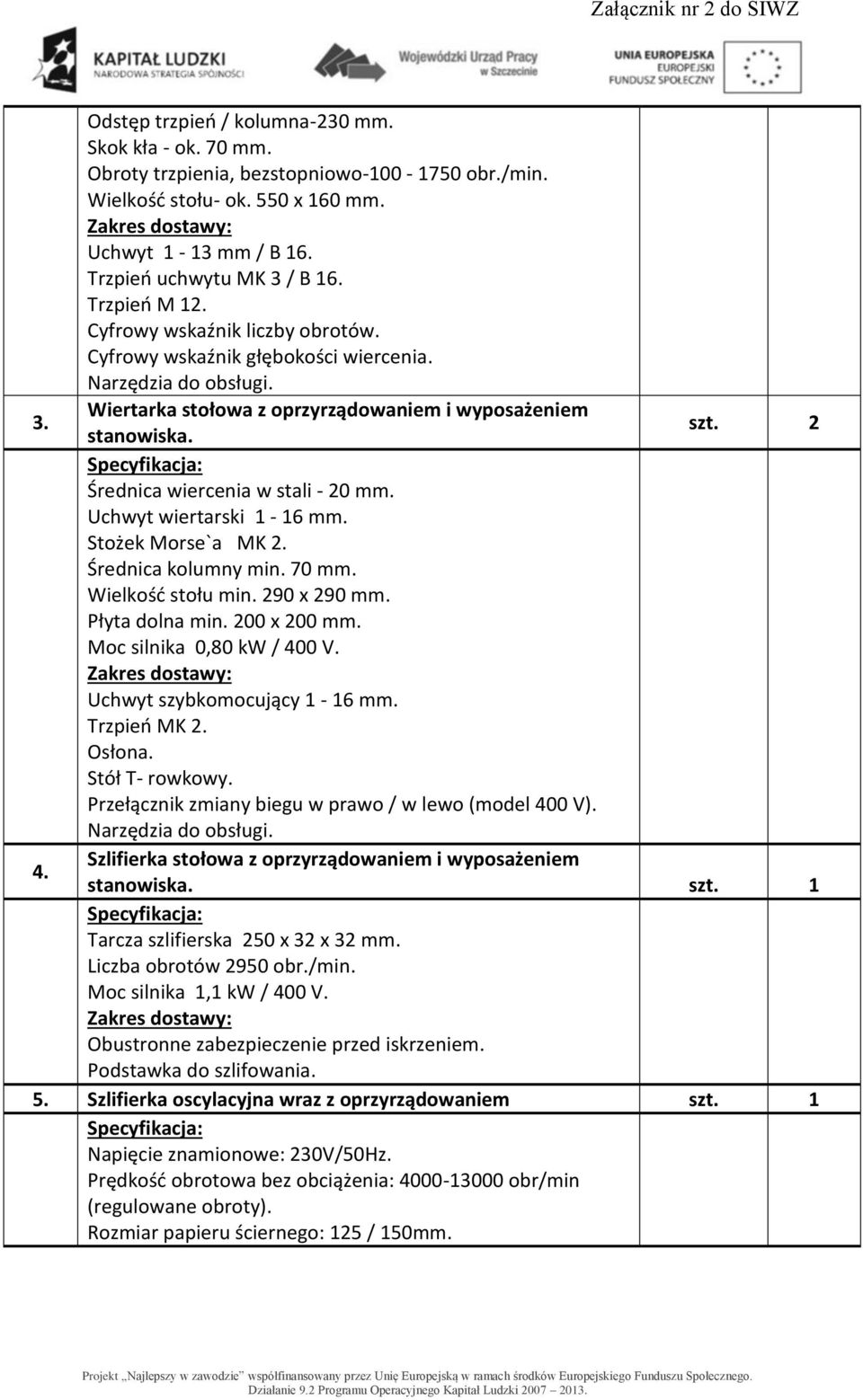

2 Odstęp trzpień / kolumna-230 mm. Skok kła - ok. 70 mm. Obroty trzpienia, bezstopniowo obr./min. Wielkość stołu- ok. 550 x 160 mm. Zakres dostawy: Uchwyt 1-13 mm / B 16. Trzpień uchwytu MK 3 / B 16. Trzpień M 12. Cyfrowy wskaźnik liczby obrotów. Cyfrowy wskaźnik głębokości wiercenia. Narzędzia do obsługi. 3. Wiertarka stołowa z oprzyrządowaniem i wyposażeniem stanowiska. Średnica wiercenia w stali - 20 mm. Uchwyt wiertarski 1-16 mm. Stożek Morse`a MK 2. Średnica kolumny min. 70 mm. Wielkość stołu min. 290 x 290 mm. Płyta dolna min. 200 x 200 mm. Moc silnika 0,80 kw / 400 V. Zakres dostawy: Uchwyt szybkomocujący 1-16 mm. Trzpień MK 2. Osłona. Stół T- rowkowy. Przełącznik zmiany biegu w prawo / w lewo (model 400 V). Narzędzia do obsługi. 4. Szlifierka stołowa z oprzyrządowaniem i wyposażeniem stanowiska. Tarcza szlifierska 250 x 32 x 32 mm. Liczba obrotów 2950 obr./min. Moc silnika 1,1 kw / 400 V. Zakres dostawy: Obustronne zabezpieczenie przed iskrzeniem. Podstawka do szlifowania. 5. Szlifierka oscylacyjna wraz z oprzyrządowaniem Napięcie znamionowe: 230V/50Hz. Prędkość obrotowa bez obciążenia: obr/min (regulowane obroty). Rozmiar papieru ściernego: 125 / 150mm.

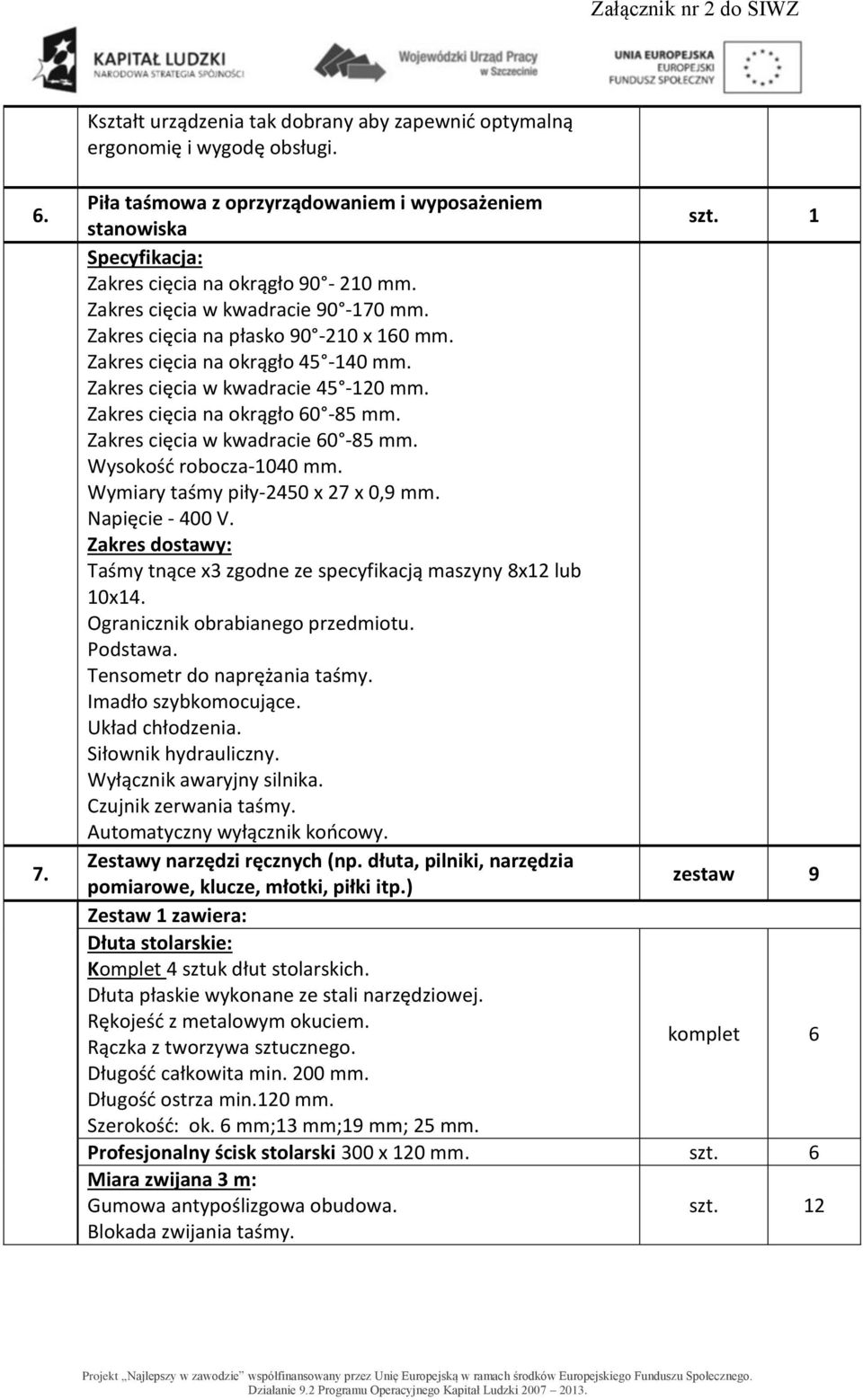

3 Kształt urządzenia tak dobrany aby zapewnić optymalną ergonomię i wygodę obsługi Piła taśmowa z oprzyrządowaniem i wyposażeniem stanowiska Zakres cięcia na okrągło mm. Zakres cięcia w kwadracie mm. Zakres cięcia na płasko x 160 mm. Zakres cięcia na okrągło mm. Zakres cięcia w kwadracie mm. Zakres cięcia na okrągło mm. Zakres cięcia w kwadracie mm. Wysokość robocza-1040 mm. Wymiary taśmy piły-2450 x 27 x 0,9 mm. Napięcie V. Zakres dostawy: Taśmy tnące x3 zgodne ze specyfikacją maszyny 8x12 lub 10x14. Ogranicznik obrabianego przedmiotu. Podstawa. Tensometr do naprężania taśmy. Imadło szybkomocujące. Układ chłodzenia. Siłownik hydrauliczny. Wyłącznik awaryjny silnika. Czujnik zerwania taśmy. Automatyczny wyłącznik końcowy. Zestawy narzędzi ręcznych (np. dłuta, pilniki, narzędzia pomiarowe, klucze, młotki, piłki itp.) zestaw 9 Zestaw 1 zawiera: Dłuta stolarskie: Komplet 4 sztuk dłut stolarskich. Dłuta płaskie wykonane ze stali narzędziowej. Rękojeść z metalowym okuciem. Rączka z tworzywa sztucznego. komplet 6 Długość całkowita min. 200 mm. Długość ostrza min.120 mm. Szerokość: ok. 6 mm;13 mm;19 mm; 25 mm. Profesjonalny ścisk stolarski 300 x 120 mm. szt. 6 Miara zwijana 3 m: Gumowa antypoślizgowa obudowa. 2 Blokada zwijania taśmy.

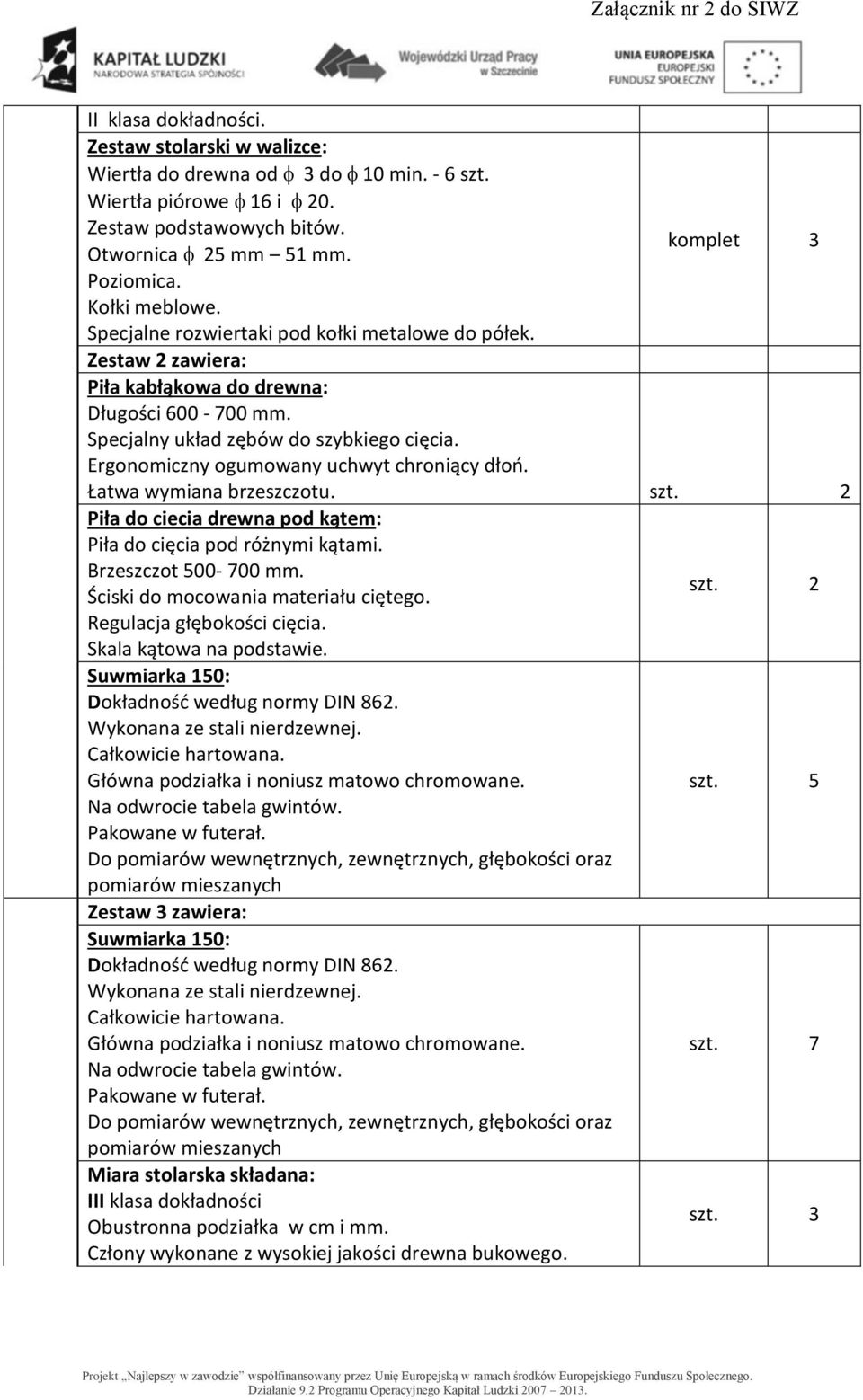

4 II klasa dokładności. Zestaw stolarski w walizce: Wiertła do drewna od 3 do 10 min. - 6 szt. Wiertła piórowe 16 i 20. Zestaw podstawowych bitów. Otwornica 25 mm 51 mm. Poziomica. Kołki meblowe. Specjalne rozwiertaki pod kołki metalowe do półek. komplet 3 Zestaw 2 zawiera: Piła kabłąkowa do drewna: Długości mm. Specjalny układ zębów do szybkiego cięcia. Ergonomiczny ogumowany uchwyt chroniący dłoń. Łatwa wymiana brzeszczotu. Piła do ciecia drewna pod kątem: Piła do cięcia pod różnymi kątami. Brzeszczot mm. Ściski do mocowania materiału ciętego. Regulacja głębokości cięcia. Skala kątowa na podstawie. Suwmiarka 150: Dokładność według normy DIN 862. Wykonana ze stali nierdzewnej. Całkowicie hartowana. Główna podziałka i noniusz matowo chromowane. Na odwrocie tabela gwintów. Pakowane w futerał. Do pomiarów wewnętrznych, zewnętrznych, głębokości oraz pomiarów mieszanych Zestaw 3 zawiera: Suwmiarka 150: Dokładność według normy DIN 862. Wykonana ze stali nierdzewnej. Całkowicie hartowana. Główna podziałka i noniusz matowo chromowane. Na odwrocie tabela gwintów. Pakowane w futerał. Do pomiarów wewnętrznych, zewnętrznych, głębokości oraz pomiarów mieszanych Miara stolarska składana: III klasa dokładności Obustronna podziałka w cm i mm. Człony wykonane z wysokiej jakości drewna bukowego. szt. 5 szt. 7 szt. 3

5 Wzmocnione sprężynujące przeguby, wykonane z trwałej blachy stalowej. Zestaw 4 zawiera: Piła płatnica ręczna do drewna : Uchwyt bimateriałowy. Wbudowany w rękojeść kątownik 45 i 90. Hartowane zęby. Długość mm. Młotek o wadze 0,5 kg: Trzonek z włókna szklanego fiberglass. Gumowana rękojeść. Utwardzona stal wysokowęglowa. Zgodny z normą DIN Waga głowicy: 500 g. Młotek o wadze 1,5 kg: Trzonek z włókna szklanego fiberglass. Gumowana rękojeść. Utwardzona stal wysokowęglowa. Zgodny z normą DIN Waga głowicy: 1500 g. Młotek o wadze 1,0 kg: Trzonek z włókna szklanego fiberglass. Gumowana rękojeść. Utwardzona stal wysokowęglowa. Zgodny z normą DIN Waga głowicy: 1000 g. Komplet bitów:- bity ze stali S2 PH1; PH2; PH3; PZ1; PZ2; PZ3; T15; T20; T25. S0,6 x 4,5; S0,8 x 5,5; S1,2 x 8,0 z uchwytem magnetycznym szybkowymiennym. Komplet wkrętaków: Wkrętaki wyposażone w rękojeść do podbijania. Posiadają końcówki magnetyczne. Wykonane ze stali CrV. Wkrętak płaski: 5x100mm 6x100mm 8x150mm Wkrętak krzyżowy: 1x100mm 2x100mm 3x150mm szt. 6 szt. 6 szt. 4 szt. 4 komplet 4 komplet 4

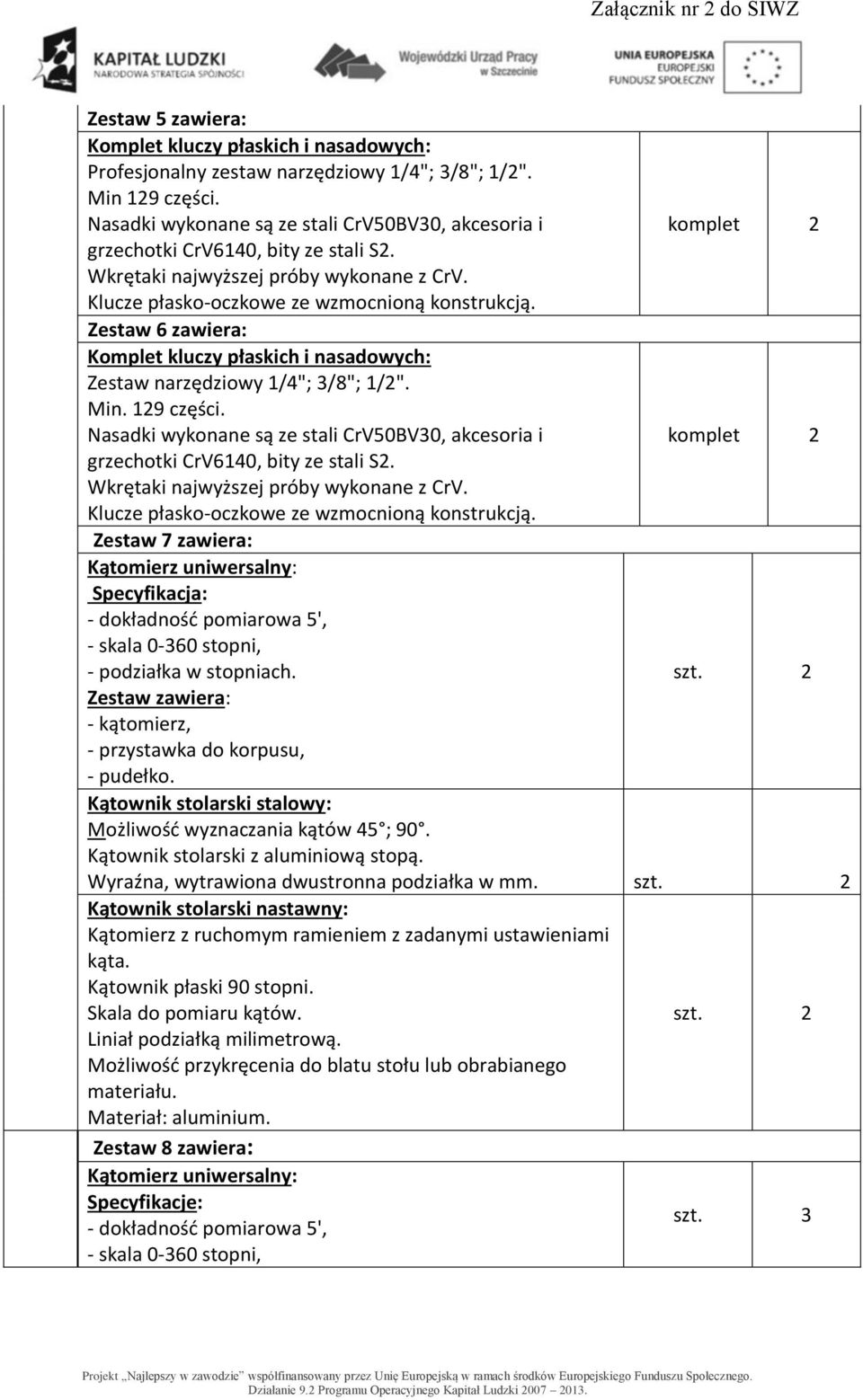

6 Zestaw 5 zawiera: Komplet kluczy płaskich i nasadowych: Profesjonalny zestaw narzędziowy 1/4"; 3/8"; 1/2". Min 129 części. Nasadki wykonane są ze stali CrV50BV30, akcesoria i grzechotki CrV6140, bity ze stali S2. Wkrętaki najwyższej próby wykonane z CrV. Klucze płasko-oczkowe ze wzmocnioną konstrukcją. Zestaw 6 zawiera: Komplet kluczy płaskich i nasadowych: Zestaw narzędziowy 1/4"; 3/8"; 1/2". Min. 129 części. Nasadki wykonane są ze stali CrV50BV30, akcesoria i grzechotki CrV6140, bity ze stali S2. Wkrętaki najwyższej próby wykonane z CrV. Klucze płasko-oczkowe ze wzmocnioną konstrukcją. Zestaw 7 zawiera: Kątomierz uniwersalny: - dokładność pomiarowa 5', - skala stopni, - podziałka w stopniach. Zestaw zawiera: - kątomierz, - przystawka do korpusu, - pudełko. komplet 2 komplet 2 Kątownik stolarski stalowy: Możliwość wyznaczania kątów 45 ; 90. Kątownik stolarski z aluminiową stopą. Wyraźna, wytrawiona dwustronna podziałka w mm. Kątownik stolarski nastawny: Kątomierz z ruchomym ramieniem z zadanymi ustawieniami kąta. Kątownik płaski 90 stopni. Skala do pomiaru kątów. Liniał podziałką milimetrową. Możliwość przykręcenia do blatu stołu lub obrabianego materiału. Materiał: aluminium. Zestaw 8 zawiera: Kątomierz uniwersalny: Specyfikacje: - dokładność pomiarowa 5', - skala stopni, szt. 3

7 8. - podziałka w stopniach. Zestaw zawiera: - kątomierz, - przystawka do korpusu, - pudełko. Nitownica do nitów aluminiowych o różnych rozmiarach: 2,4; 3,2; 4,0 oraz 4,8mm Zestaw 9 zawiera: Kątomierz uniwersalny : Specyfikacje: - dokładność pomiarowa 5', - skala stopni, - podziałka w stopniach. Zestaw zawiera: - kątomierz, - przystawka do korpusu, - pudełko. Pilniki do drewna : Ergonomiczny uchwyt z tworzywa sztucznego. Ostrze wykonane z stali stopowej T12 o twardości do 68 HRC. Długość tarnika ok.200 mm. Zestaw zawiera: Tarnik okrągły. Tarnik półokrągły. Tarnik płaski. Zestaw elektronarzędzi wraz z oprzyrządowaniem (np. szlifierki, wiertarki, wyrzynarki, wkrętarki, frezarki ręczne, strugi, pilarki, ukośnica, odkurzacz przemysłowy) Szlifierka kątowa : Wydajność nominalna: 720W. Prędkość obrotowa bez obciążenia: min-1. Średnica tarcz: 125 mm. Szlifierka kątowa : Wydajność nominalna: 2000W. Średnica tarczy: 230 mm. Wyrzynarka : Mocy min. 700W. Prędkość skokowa bez obciążenia od 800 do 3.000min-1 (regulowana płynnie). Wysokość skoku brzeszczotu min. 23 mm. Wiertarka ręczna: Wydajność nominalna (W): 600 Prędkość obrotowa bez obciążenia (min-1): szt. 3 komplet 12 zestaw 1 szt. 4

8 Maksymalna średnica wiercenia w betonie (mm): 13. Maksymalna średnica wiercenia w drewnie (mm): 25. Maksymalna średnica wiercenia w stali (mm): 10. Wkrętarka sieciowa: Napięcie zasilające V faz. Płynna regulacja obrotów min. Głowica 10 mm. Siła dokręcania 0-34NM. Frezarka ręczna do drewna fi 8: Moc znamionowa: min. 900 W. Prędkość obr. na biegu jałowym: ok obr./min. Głębokość frezowania: 0-35 mm. Uchwyt narzędzia: 8 mm. Strug do drewna: Wyposażony w blokadę włącznika. Duży rowek V ułatwiający struganie krawędzi. Wyposażony w zderzak chroniący zarówno obrabiany materiał jak i urządzenie przed uszkodzeniami mechanicznymi. Ergonomiczna rękojeść pokryta materiałem antypoślizgowym Moc znamionowa: min. 500 W Prędkość obr. na biegu jałowym: ok obr./min. Szerokość strugania: ok. 82 mm. Grubość wióra regul. bezstopniowo: 0-2 mm. Odkurzacz przemysłowy: Dane techniczne: Moc min W. Wszechstronny odkurzacz uniwersalny ze zintegrowaną funkcją nadmuchu. Wszechstronność zastosowań w trybie pracy na mokro i na sucho. Zintegrowana funkcja nadmuchu umożliwia suszenie, np. farb lub innych łatwo schnących cieczy. Gniazdo do podłączenia elektronarzędzi. Automatyczne wyłączenie przy osiągnięciu maksymalnego poziomu wypełnienia. Łatwa wymiana akcesoriów. Wąż uniwersalny 3m, ø 40mm, dysza do fug, dysza do większych odpadków. Uchwyt z regulacją przepływu powietrza. Dwie rury 0,5 m, ø 35mm, uniwersalny adapter do elektronarzędzi. Worek na odpady, filtr fałdowany, instrukcja obsługi.

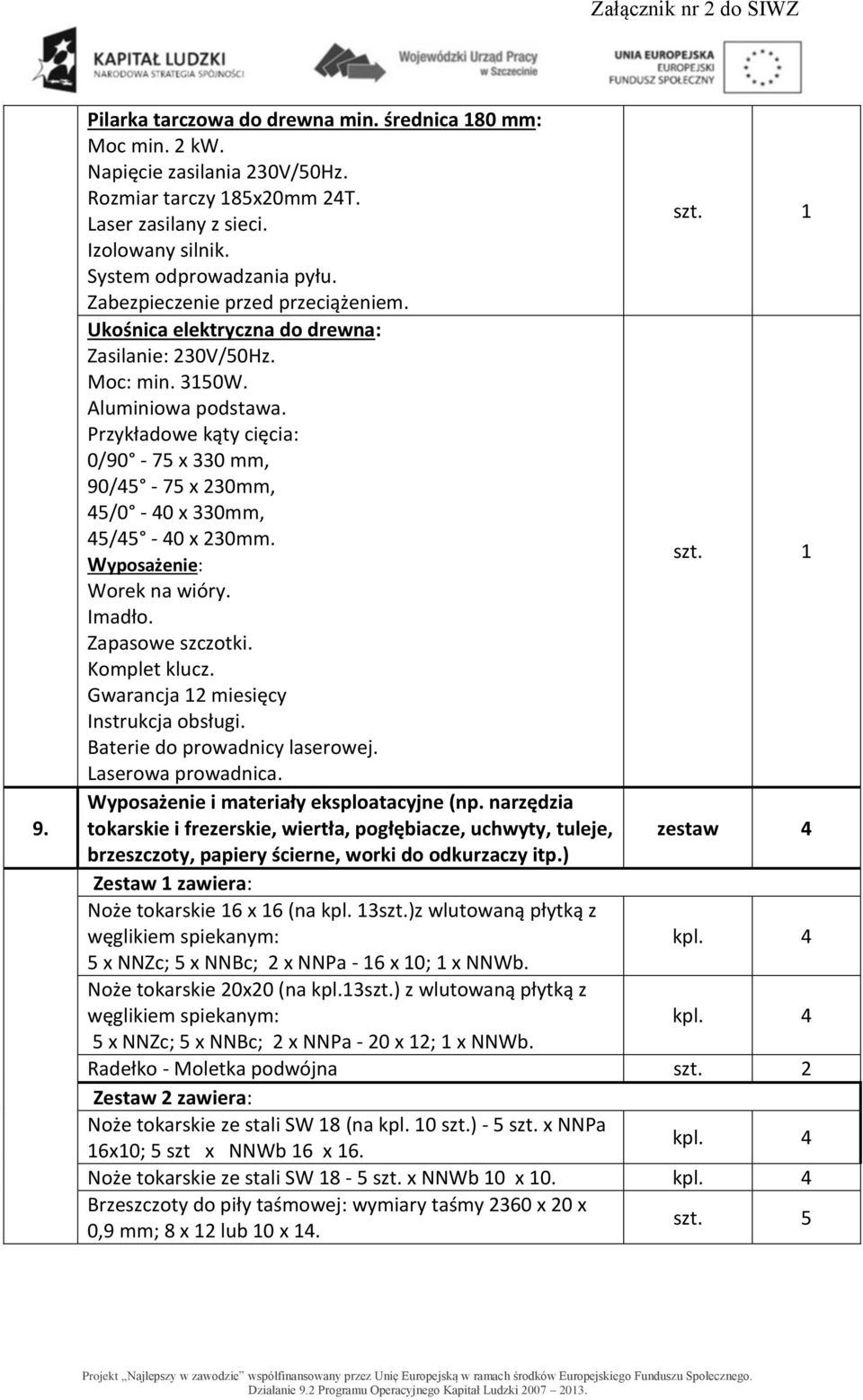

9 9. Pilarka tarczowa do drewna min. średnica 180 mm: Moc min. 2 kw. Napięcie zasilania 230V/50Hz. Rozmiar tarczy 185x20mm 24T. Laser zasilany z sieci. Izolowany silnik. System odprowadzania pyłu. Zabezpieczenie przed przeciążeniem. Ukośnica elektryczna do drewna: Zasilanie: 230V/50Hz. Moc: min. 3150W. Aluminiowa podstawa. Przykładowe kąty cięcia: 0/90-75 x 330 mm, 90/45-75 x 230mm, 45/0-40 x 330mm, 45/45-40 x 230mm. Wyposażenie: Worek na wióry. Imadło. Zapasowe szczotki. Komplet klucz. Gwarancja 12 miesięcy Instrukcja obsługi. Baterie do prowadnicy laserowej. Laserowa prowadnica. Wyposażenie i materiały eksploatacyjne (np. narzędzia tokarskie i frezerskie, wiertła, pogłębiacze, uchwyty, tuleje, zestaw 4 brzeszczoty, papiery ścierne, worki do odkurzaczy itp.) Zestaw 1 zawiera: Noże tokarskie 16 x 16 (na kpl. 13szt.)z wlutowaną płytką z węglikiem spiekanym: kpl. 4 5 x NNZc; 5 x NNBc; 2 x NNPa - 16 x 10; 1 x NNWb. Noże tokarskie 20x20 (na kpl.13szt.) z wlutowaną płytką z węglikiem spiekanym: kpl. 4 5 x NNZc; 5 x NNBc; 2 x NNPa - 20 x 12; 1 x NNWb. Radełko - Moletka podwójna Zestaw 2 zawiera: Noże tokarskie ze stali SW 18 (na kpl. 10 szt.) - 5 szt. x NNPa 16x10; 5 szt x NNWb 16 x 16. kpl. 4 Noże tokarskie ze stali SW 18-5 szt. x NNWb 10 x 10. kpl. 4 Brzeszczoty do piły taśmowej: wymiary taśmy 2360 x 20 x 0,9 mm; 8 x 12 lub 10 x 14. szt. 5

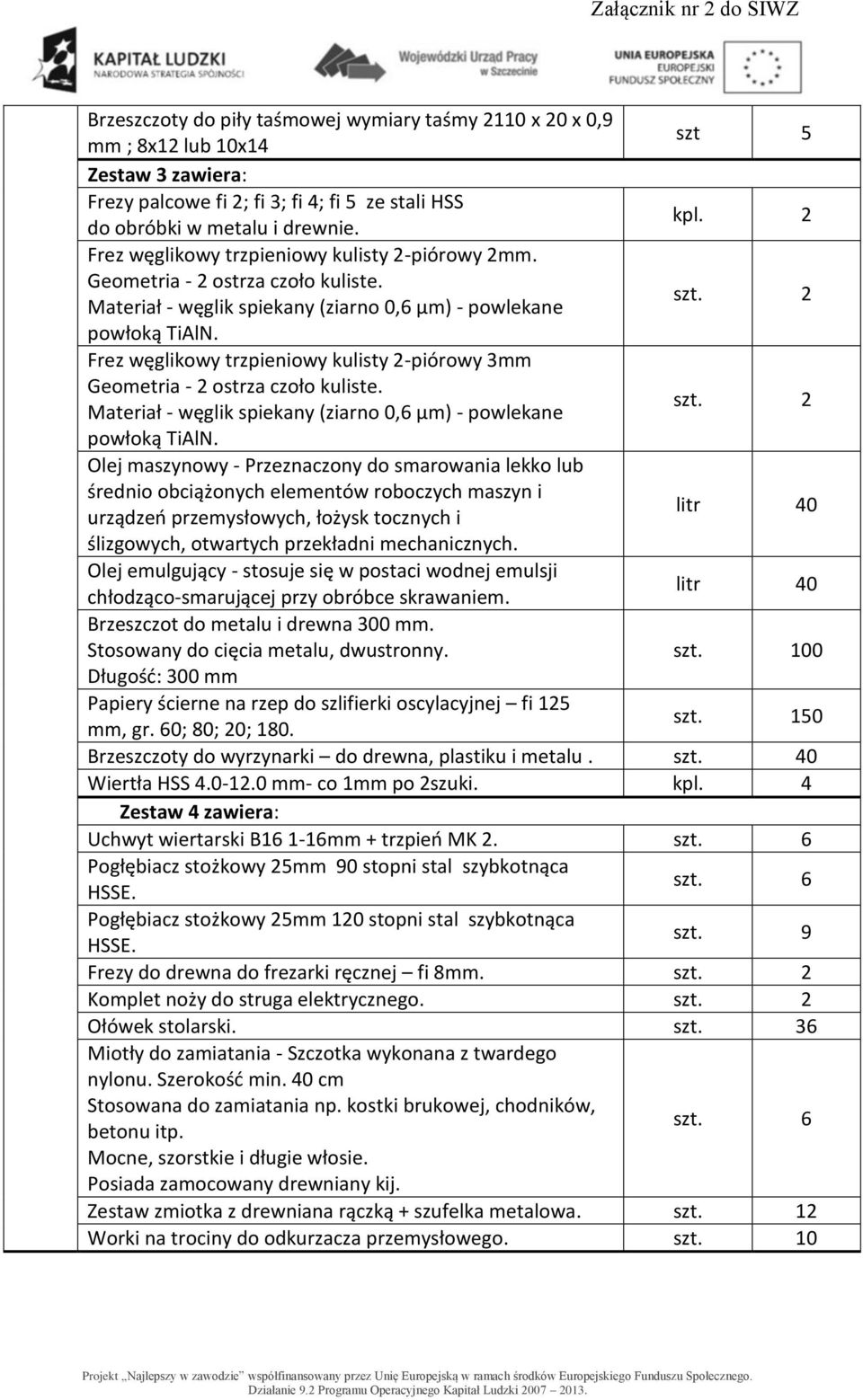

10 Brzeszczoty do piły taśmowej wymiary taśmy 2110 x 20 x 0,9 mm ; 8x12 lub 10x14 szt 5 Zestaw 3 zawiera: Frezy palcowe fi 2; fi 3; fi 4; fi 5 ze stali HSS do obróbki w metalu i drewnie. kpl. 2 Frez węglikowy trzpieniowy kulisty 2-piórowy 2mm. Geometria - 2 ostrza czoło kuliste. Materiał - węglik spiekany (ziarno 0,6 µm) - powlekane powłoką TiAlN. Frez węglikowy trzpieniowy kulisty 2-piórowy 3mm Geometria - 2 ostrza czoło kuliste. Materiał - węglik spiekany (ziarno 0,6 µm) - powlekane powłoką TiAlN. Olej maszynowy - Przeznaczony do smarowania lekko lub średnio obciążonych elementów roboczych maszyn i urządzeń przemysłowych, łożysk tocznych i litr 40 ślizgowych, otwartych przekładni mechanicznych. Olej emulgujący - stosuje się w postaci wodnej emulsji chłodząco-smarującej przy obróbce skrawaniem. litr 40 Brzeszczot do metalu i drewna 300 mm. Stosowany do cięcia metalu, dwustronny. 00 Długość: 300 mm Papiery ścierne na rzep do szlifierki oscylacyjnej fi 125 mm, gr. 60; 80; 20; Brzeszczoty do wyrzynarki do drewna, plastiku i metalu. szt. 40 Wiertła HSS mm- co 1mm po 2szuki. kpl. 4 Zestaw 4 zawiera: Uchwyt wiertarski B mm + trzpień MK 2. szt. 6 Pogłębiacz stożkowy 25mm 90 stopni stal szybkotnąca HSSE. szt. 6 Pogłębiacz stożkowy 25mm 120 stopni stal szybkotnąca HSSE. szt. 9 Frezy do drewna do frezarki ręcznej fi 8mm. Komplet noży do struga elektrycznego. Ołówek stolarski. szt. 36 Miotły do zamiatania - Szczotka wykonana z twardego nylonu. Szerokość min. 40 cm Stosowana do zamiatania np. kostki brukowej, chodników, betonu itp. szt. 6 Mocne, szorstkie i długie włosie. Posiada zamocowany drewniany kij. Zestaw zmiotka z drewniana rączką + szufelka metalowa. 2 Worki na trociny do odkurzacza przemysłowego. 0

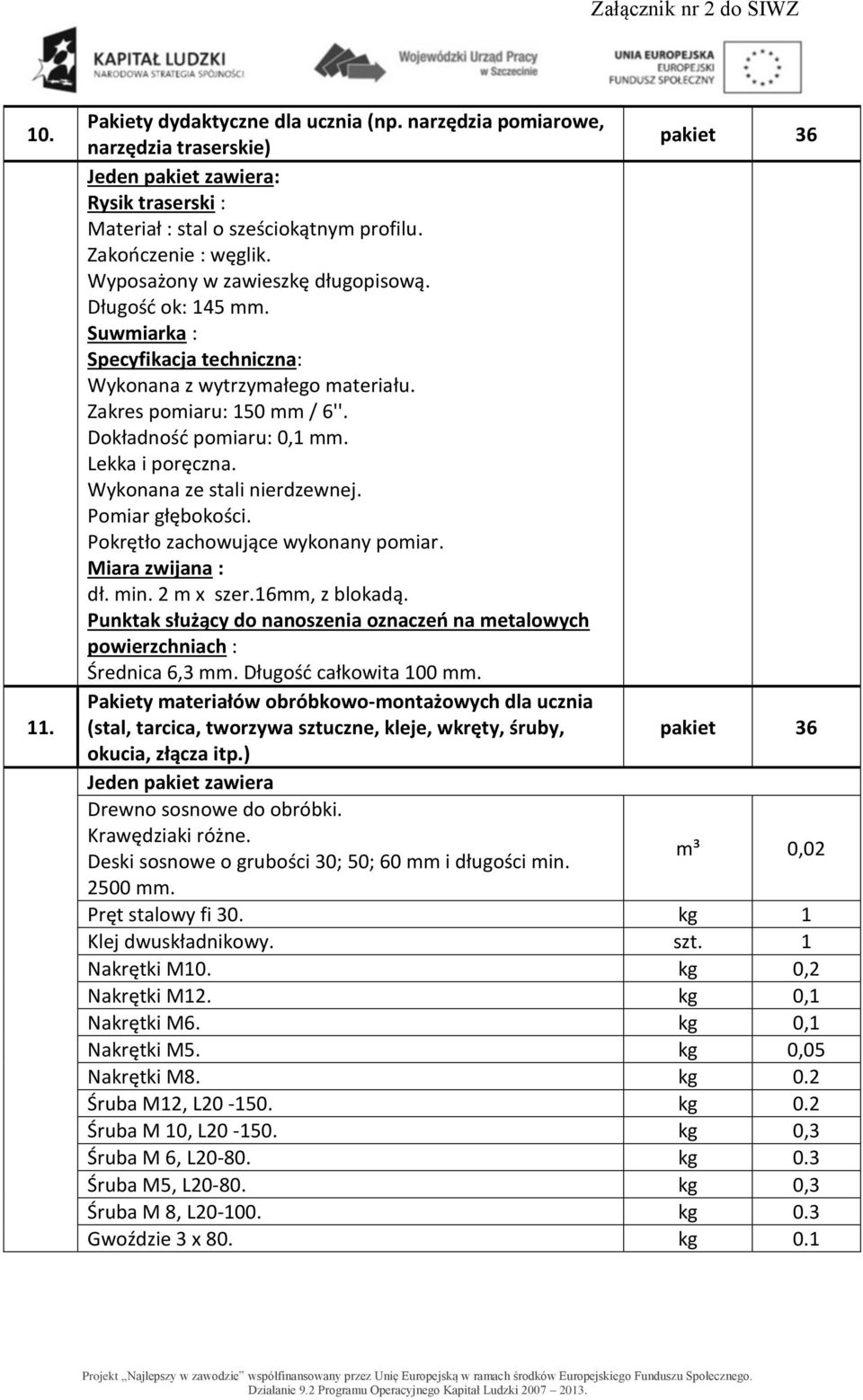

11 Pakiety dydaktyczne dla ucznia (np. narzędzia pomiarowe, narzędzia traserskie) pakiet 36 Jeden pakiet zawiera: Rysik traserski : Materiał : stal o sześciokątnym profilu. Zakończenie : węglik. Wyposażony w zawieszkę długopisową. Długość ok: 145 mm. Suwmiarka : Specyfikacja techniczna: Wykonana z wytrzymałego materiału. Zakres pomiaru: 150 mm / 6''. Dokładność pomiaru: 0,1 mm. Lekka i poręczna. Wykonana ze stali nierdzewnej. Pomiar głębokości. Pokrętło zachowujące wykonany pomiar. Miara zwijana : dł. min. 2 m x szer.16mm, z blokadą. Punktak służący do nanoszenia oznaczeń na metalowych powierzchniach : Średnica 6,3 mm. Długość całkowita 100 mm. Pakiety materiałów obróbkowo-montażowych dla ucznia (stal, tarcica, tworzywa sztuczne, kleje, wkręty, śruby, pakiet 36 okucia, złącza itp.) Jeden pakiet zawiera Drewno sosnowe do obróbki. Krawędziaki różne. Deski sosnowe o grubości 30; 50; 60 mm i długości min. m³ 0, mm. Pręt stalowy fi 30. kg 1 Klej dwuskładnikowy. Nakrętki M10. kg 0,2 Nakrętki M12. kg 0,1 Nakrętki M6. kg 0,1 Nakrętki M5. kg 0,05 Nakrętki M8. kg 0.2 Śruba M12, L kg 0.2 Śruba M 10, L kg 0,3 Śruba M 6, L kg 0.3 Śruba M5, L kg 0,3 Śruba M 8, L kg 0.3 Gwoździe 3 x 80. kg 0.1

12 12. Nity zrywalne 4 x 12. kg 0.2 Nakrętki M 20. kg 0.1 Śruby M 20 kg 0,1 Blachowkręty fi 3, L kg 0.1 Wkręty do regipsów fi 3, L kg 0,2 Elementy złączne (kątowniki, zetowniki itp.). kg 0.3 Podkładki od fi kg 0.2 Ertalon (tarnamid). Pręt od fi kg 1,0 Zakup pakietów dydaktycznych (np. przybory kreślarskie, brulion, teczka, pamięć przenośna, kalkulator itp.) pakiet 36 Jeden pakiet zawiera: Ołówek stolarski. Cyrkiel traserski prosty 14 cm. Brulion A4 min. 60 kartek w kratkę + teczka. Pamięć przenośna min. 4GB USB 2.0. Sporządził: Łukasz Kasprzak
