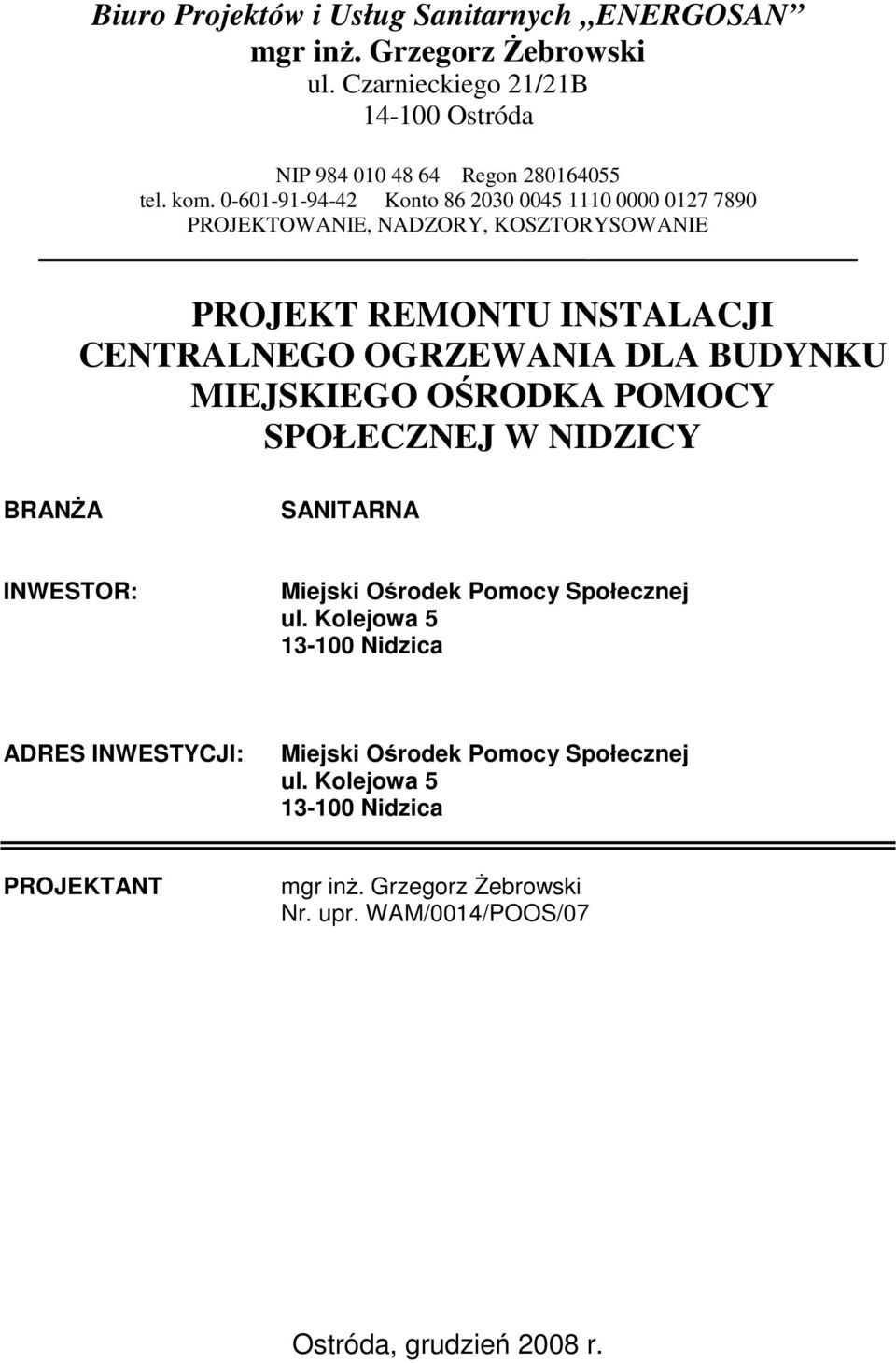

1 Biuro Projektów i Usług Sanitarnych ENERGOSAN mgr inŝ. Grzegorz śebrowski ul. Czarnieckiego 21/21B Ostróda NIP Regon tel. kom Konto PROJEKTOWANIE, NADZORY, KOSZTORYSOWANIE PROJEKT REMONTU INSTALACJI CENTRALNEGO OGRZEWANIA DLA BUDYNKU MIEJSKIEGO OŚRODKA POMOCY SPOŁECZNEJ W NIDZICY BRANśA SANITARNA INWESTOR: Miejski Ośrodek Pomocy Społecznej ul. Kolejowa Nidzica ADRES INWESTYCJI: Miejski Ośrodek Pomocy Społecznej ul. Kolejowa Nidzica PROJEKTANT mgr inŝ. Grzegorz śebrowski Nr. upr. WAM/0014/POOS/07 Ostróda, grudzień 2008 r.

2 1 INSTALACJE SANITARNE KOD CPV: Instalacje centralnego ogrzewania SPIS TREŚCI Opis techniczny: 1. Podstawa opracowania str Zakres opracowania str Instalacja centralnego ogrzewania ( ) str Opis stanu istniejącego str Podstawa wykonanych obliczeń str Opis projektowanych rozwiązań str Odbiór techniczny i badania str Warunki wykonania str. 4 Rysunki: Rys nr 1 instalacja c.o. rzut piwnic skala 1:100, Rys nr 2 instalacja c.o. rzut parteru skala 1:100 Rys nr 3 instalacja c.o. rzut I piętra skala 1:100, Rys nr 4 instalacja c.o. rzut II piętra skala 1:100, Rys nr 5 rozwinięcie instalacji c.o. skala 1:100/-,

3 2 OPIS TECHNICZNY do projektu budowlanego remontu instalacji centralnego ogrzewania w budynku Miejskiego Ośrodka Pomocy Społecznej w Nidzicy przy ul. Kolejowej Podstawa opracowania Projekt budowlany i wykonawczy instalacji sanitarnych opracowano na podstawie: - zlecenia inwestora. - Archiwalnych projektów architektoniczno-konstrukcyjnych, autor Wł. Sędziak. - obowiązujących norm i przepisów. - wizji lokalnej. 2. Dane ogólne i zakres opracowania Budynek Miejskiego Ośrodka Pomocy Społecznej w Nidzicy jest budynkiem trzykondygnacyjnym z podpiwniczeniem o ścianach zewnętrznych do I piętra włącznie z cegły pełnej zaś ostatnie II piętro z bloczków betonu komórkowego. W części podpiwniczonej znajduje się pomieszczenie węzła cieplnego bezpośredniego do którego doprowadzone jest ciepło z lokalnej kotłowni osiedlowej. Warunki termoizolacyjne przegród budowlanych nie odpowiadają obecnym wymogom izolacyjności cieplnej. Budynek nie podlega przebudowie i zgodnie z przepisami nie jest wymagane dostosowanie przegród do wymogów obecnych. Zapotrzebowanie na ciepło dla budynku policzono na podstawie danych o budynku zgodnie z projektami archiwalnymi i danych uzyskanych od inwestora. Łączne zapotrzebowanie dla całego budynku wynosi 148,5kW. Parametry czynnika grzewczego na które dobrano grzejniki to 80/60 o C. W ramach opracowania wykonano projekt przebudowy instalacji c.o. z kompleksową regulacją instalacji centralnego ogrzewania dla całego obiektu Miejskiego Ośrodka Pomocy Społecznej w Nidzicy. 3. Instalacja centralnego ogrzewania( ,) Opis stanu istniejącego. Źródłem ciepła dla instalacji c.o. w budynku jest kotłownia osiedlowa obsługiwana przez Zakład Energetyki Cieplnej w Nidzicy, skąd czynnik grzejny doprowadzony jest do pomieszczenia znajdującego się w piwnicy. Z węzła tego wyprowadzony jest jeden obieg grzewczy na cały budynek. Istniejąca instalacja c.o. dla pomieszczeń w w/w budynku to układ wodny, dwururowy z rozdziałem dolnym. Instalacja w całym budynku wykonana jest z rur stalowych czarnych ze szwem o połączeniach spawanych. Jako elementy grzejne występują głównie grzejniki Ŝeliwne członowe, oraz grzejniki stalowe płytowe i rurowe. Na gałązkach występują zawory grzejnikowe dwustawne oraz zawory termostatyczne. Jako armatura odcinająca występują zawory kulowe. Odpowietrzenie instalacji jest realizowane na ostatniej kondygnacji za pomocą zaworów odpowietrzających. Rurociągi w piwnicach w większości nie posiadają izolacji. W wyniku zmiany funkcji niektórych pomieszczeń oraz występowania efektu przegrzewania oraz niedogrzewania pomieszczeń oraz brakiem odpowiedniej regulacji oraz zakamieniania istniejących grzejników Ŝeliwnych wymagana jest modernizacja całości systemu grzewczego budynku i jest to przedmiotem niniejszego opracowania. W wyniku modernizacji istniejącej instalacji c.o. demontaŝowi podlegają wszystkie grzejniki z zaworami przygrzejnikowymi oraz armatura odcinająca.

4 Podstawa wykonanych obliczeń. - Zapotrzebowanie na ciepło dla budynku oraz poszczególnych pomieszczeń obliczono na podstawie danych zawartych w projektach archiwalnych. - Temperatury wewnętrzne pomieszczeń przyjęto zgodnie z normą PN-82/B oraz Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. - Obliczenie instalacji c.o. oraz jej regulacji dokonano przy pomocy programu komputerowego Vogel&Noot Therm-H 4.6 firmy InstalSoft Opis projektowanych rozwiązań. Projektuje się remont instalacji c.o. wraz z kompleksową regulacją instalacji c.o. zgodnie z Ŝyczeniem inwestora. W ramach remontu instalacji centralnego ogrzewania zaprojektowano: - wymianę grzejników na grzejniki płytowe, - montaŝ automatycznych zaworów podpionowych równowaŝących, - montaŝ zaworów termostatycznych przygrzejnikowych oraz zaworów powrotnych na gałązkach do grzejnika, - wykonanie dwukrotnego płukania całej instalacji, prób ciśnieniowych na zimno i na gorąco z regulacją, Pobór czynnika grzewczego odbywać się będzie z węzła cieplnego bezpośredniego zlokalizowanego w dotychczasowym pomieszczeniu węzła cieplnego w piwnicy. Przewody Istniejące rurociągi instalacji centralnego ogrzewania zostaną wykorzystane zgodnie z Ŝyczeniem inwestora po wprowadzeniu niewielkich zmian. Uszkodzone fragmenty istniejących rurociągów naleŝy bezwzględnie wymienić. Grzejniki NaleŜy zdemontować wszystkie grzejniki członowe Ŝeliwne typu TA-1, grzejniki z rur stalowych. Jako elementy grzejne w całym budynku zastosowano grzejniki płytowe CosmoNOVA kompaktowe typ K firmy VOGEL&NOOT zgodnie z częścią rysunkową opracowania. Istniejące grzejniki płytowe firmy PURMO zainstalowane w niektórych pomieszczeniach pozostają bez zmian i nie ulegają wymianie. Demontowane i dobrane grzejniki pokazano na rzutach i rozwinięciu instalacji. Odpowietrzenie i odwodnienie Odpowietrzenie instalacji c.o. odbywa się przez automatyczne odpowietrzniki z zaworami stopowymi zamontowane w najwyŝszych punktach pionów zasilających (istniejące automatyczne zawory odpowietrzające moŝna pozostawić jedynie po stwierdzeniu ich dobrego stanu technicznego, w przeciwnym wypadku naleŝ bezwzględnie wymienić je na nowe, sprawnie działające) oraz poprzez separatory powietrza firmy Reflex w węźle cieplnym a takŝe odpowietrzniki ręczne przy grzejnikach. Odwodnienie instalacji c.o. odbywa się przez zawory regulacyjne ze spustem, zawory spustowe Dn15 w najniŝszych punktach instalacji. Armatura Na armaturę odcinającą zastosowano zawory kulowe gwintowane na ciśnienie 0,6 MPa oraz temp. 100 o C. MoŜna pozostawić istniejącą armaturę odcinającą jedynie po stwierdzeniu jej dobrego stanu technicznego. Na podejściach do pionów zaprojektowano regulatory róŝnicy ciśnień typ ASV-P i ASV-PV na powrocie i zawory regulacyjno pomiarowe typ ASV-M na zasilaniu firmy Danfoss

5 4 umoŝliwiające wyregulowanie hydrauliczne pionów. Oba zawory posiadają moŝliwość odwodnienia. W salach dydaktycznych, na korytarzach, szatniach oraz w miejscach gdzie uczniowie oraz osoby postronne mają stały bezpośredni dostęp przy grzejnikach montować zawory termostatyczne z nastawą wstępną RTD-N Dn15 z głowicami termostatycznymi wzmocnionymi zabezpieczonymi przed manipulacją typ RTD 3120 i zawory odcinające RLV Dn15 firmy DANFOSS umoŝliwiające odcięcie i demontaŝ grzejnika. W pozostałych pomieszczeniach montować zawory termostatyczne z nastawą wstępną z głowicami termostatycznymi typu RTD-R Inova 3140 firmy Danfoss. MoŜna wykorzystać istniejące zawory termostatyczne z nastawą wstępną, proste, Dn15 z głowicą termostatyczną firmy Danfoss jedynie po stwierdzeniu ich dobrego stanu technicznego. Nastawy na poszczególnych zaworach pokazano na rozwinięciu instalacji. Zabezpieczenie antykorozyjne. Rury stalowe czarne oczyścić do trzeciego stopnia czystości przez szczotkowanie, pomalować dwukrotnie farbą podkładową ftalową oraz jednokrotnie polakierować emalią ftalową. Dotyczy to zarówno nowych fragmentów instalacji jak i instalacji istniejącej instalacji tam gdzie powłoka antykorozyjna została uszkodzona. Izolacja termiczna. Przewody prowadzone w piwnicach naleŝy zaizolować otuliną z pianki polietylenowej o grub. 25 mm. 3.4 Odbiór techniczny i badania Po zmontowaniu odcinków instalacji c.o. i po wykonaniu montaŝu urządzeń naleŝy przeprowadzić próbę szczelności dla ciśnienia 6 bar w celu wyeliminowania ewentualnych nieszczelności w całym układzie. Podczas próby naleŝy skontrolować szczelność złącz, następnie wypłukać instalację, ustawić zawory termostatyczne przy grzejnikach oraz zawory podpionowe na obliczone nastawy i przystąpić do rozruchu na gorąco przez min. 72 godziny. Aby zapewnić prawidłową pracę węzła naleŝy, po uruchomieniu węzła, przeprowadzić regulację automatyki ciepłowniczej. Odbiór techniczny i badania wykonać zgodnie z WTWiO instalacji ogrzewczych COBRTI INSTAL. 4. Warunki wykonania. Całość instalacji wykonać zgodnie z: - Projektem, - Warunkami norm PN i BN, - Wytycznymi projektowania instalacji centralnego ogrzewania zeszyt nr 2 wymagania techniczne COBRTI INSTAL, - Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych zeszyt nr 6 - wymagania techniczne COBRTI INSTAL, - Urządzenia montować zgodnie z DTR i Instrukcjami obsługi przesłanymi przez producentów i dostawców urządzeń Dopuszcza się zamianę wszelkich materiałów i urządzeń na równowaŝne o parametrach i właściwościach nie odbiegających od projektowanych w tym opracowaniu jednak w przypadku zaworów termostatycznych, podpionowych i regulacyjnych wiąŝe się to z koniecznością ponownego wykonania obliczeń hydraulicznych celem ustalenia nastaw wstępnych dla zamienników.

6 5 Zastrzegam, Ŝe wszelkie zmiany niniejszej dokumentacji mogą być dokonywane wyłącznie za zgodą Projektanta. Dotyczy to w szczególności rozwiązań materiałowych. Opracował: mgr inŝ. Grzegorz śebrowski
