1 Dźwigi dla straży pożarnej

2 DŹWIGI DLA STRAŻY POŻARNEJ Kabina i przystanek Elementy w kabinie Panel kabinowy (IPX3) Elementy na poziomie dostępu straży pożarnej Piętrowskazywacz (IPX3) Zgodne z normą wyświetlacze DMD 30/35/50, LCD, LED akustyczny PG 56 (bez szablonu otworów) komunikacji, stanowisko komunikacji interkomowej freecom RA 42 wg, VD 42 Zgodne z normą pola świetlne i wskaźniki LF 4824 LED, LF 4848 LED, LF 7224 LED, LF 9924 LED, LF 9924 triple, LF 9948 LED, MA 9999, MA 9999 triple, MFD 99, LP 4824 LED, LP 4848 LED Zgodne z normą wyświetlacze DMD 30/35/50, LCD, LED 56 Zgodne z normą pola świetlne i wskaźniki LP 4824 LED, LP 4848 LED, Kaseta wezwań (IPX3) Zgodny z normą łącznik dźwigu dla straży pożarnej S1 Ma 56 mit rozeta z klapką Styles RT 42 wg, VB 42, VB 42 M, B 50 R Styles RT 42 wg, RA 42 wg, VB 42, VB 42 M, VD 42 Przycisk sygnalizacyjny 900 FFB 3.2

7224 LED, LF 9924 LED, LF 9924 triple, LF 9948 LED, MA 9999, MA 9999 triple, MFD 99, LP 4824 LED, LP 4848 LED Zgodne z normą wyświetlacze DMD 30/35/50, LCD, LED 56 Zgodne z normą pola świetlne i

3 DŹWIGI DLA STRAŻY POŻARNEJ Poziom dostępu straży pożarnej i maszynownia Elementy na poziomie dostępu straży pożarnej Mikroaparat w maszynowni Panel łącznika dźwigu dla straży pożarnej (IPX3) Stanowisko komunikacji interkomowej w maszynowni Zgodny z normą łącznik dźwigu dla straży pożarnej S2 Mae 56 komunikacji handset Panel stanowiska komunikacji interkomowej straży pożarnej (IPX3) komunikacji stanowisko komunikacji interkomowej straży pożarnej fi recom RA 42 wg, VD 42 RT 42 wg, VB 42, VB 42 M maks od dźwigu FFB FFB 3.3

dźwigu dla straży pożarnej S2 Mae 56 komunikacji handset Panel stanowiska komunikacji interkomowej straży pożarnej (IPX3) komunikacji

4 SYSTEM KOMUNIKACJI STRAŻY POŻARNEJ Panel łącznika dźwigu dla straży pożarnej (poziom dostępu straży pożarnej) Stanowisko komunikacji interkomowej w maszynowni (maszynownia dźwigu pożarowego) Do sterowania handset USV 24 V 2 S2 Mae 56 łącznik dźwigu dla straży pożarnej fi recom freecom Piktogram żółty Zgłoszenie wykonane Durch setzen i-wskaźnik Przycisk nadrzędności Potwierdzenie rozmowy Tryb jazdy pożarowej Piktogram zielony Zgłoszenie przyjęte Panel stanowiska komunikacji interkomowej straży pożarnej (poziom dostępu straży pożarnej) S1 Ma 56 Łącznik dźwigu dla straży pożarnej 0 1 Przycisk zgłoszenia Panel kabinowy (kabina dźwigu pożarowego) 3.4

wykonane Durch setzen i-wskaźnik Przycisk nadrzędności Potwierdzenie rozmowy Tryb jazdy pożarowej Piktogram zielony Zgłoszenie przyjęte Panel stanowiska komunikacji

5 SYSTEM KOMUNIKACJI STRAŻY POŻARNEJ Opis funkcjonalny Tryb serwisowy 1. Duplex transmisja jednoczesna Nawiązanie połączenia z kabiny (freecom) do maszynowni (handset) Wcisnąć przycisk zgłoszenia; świeci żółty piktogram zgłoszenie wykonane Przyjęcie wezwania przez wciśnięcie przycisku # na (handset); świeci zielony piktogram zgłoszenie przyjęte ; Piktogram żółty gaśnie Rozmowę kończy wciśnięcie * na (handset) Nawiązanie połączenia z maszynowni (handset) do poziomu dostępu straży pożarnej (fi recom) Wybierz *16 na handset Połączenie jest aktywne; świeci się potwierdzenie rozmowy Rozmowę kończy wciśnięcie * na (handset) 2. Halbduplex transmisja naprzemienna Nawiązanie połączenia z maszynowni (handset) do kabiny (freecom) Wybierz *01 na handset połączenie jedynie z maszynowni do kabiny; podsłuch jest aktywny Deaktywacja podsłuchu przez wciśnięcie przycisku zgłoszenia Rozmowę kończy wciśnięcie * na handset Tryb jazdy pożarowej Aktywacja trybu jazdy pożarowej: Łącznik dźwigu dla straży pożarnej przestawić w pozycję 1 ; świeci pole świetlne tryb jazdy pożarowej Nawiązanie połączenia Duplex pomiędzy maszynownią, kabiną i poziomem dostępu straży pożarnej Sygnalizacja połączenia: Panel kabinowy: świeci zielony piktogram Stanowisko komunikacji interkomowej straży pożarnej: świeci potwierdzenie rozmowy Stanowisko komunikacji interkomowej w maszynowni: połączenie pokazane jest na wyświetlaczu handset Poprzez stanowisko komunikacji interkomowej w maszynowni handset można: Wciskając przycisk * przerwać połączenie straży pożarnej Tryb jazdy pożarowej zostaje utrzymany W ciągu 5 s nowe połączenie musi zostać nawiązane Wciskając *F1 połaczenie jest nawiązane z kabiną Kabina: świeci zielony piktogram Panel stanowiska komunikacji interkomowej straży pożarnej: gaśnie potwierdzenie rozmowy, lampka informacyjny miga Wybierając *F16 nawiązywane jest połączenie z poziomem dostępu straży pożarnej Panel kabinowy: zielony piktogram gaśnie Panel stanowiska komunikacji interkomowej straży pożarnej: potwierdzenie rozmowy świeci, lampka informacyjna miga Poprzez stanowisko interkomowi w kabinie (freecom) można: Wciskając przycisk zgłoszenia odrzucić wezwanie zgłoszenia, gdy nie istnieje połączenie z kabiną, i blokadę istniejącego lub przychodzącego połączenia deaktywować Poprzez stanowisko komunikacji interkomowej straży pożarnej (firecom) można: wciskając przycisk nadrzędności wymusić połączenie do kabiny i maszynowni, a mikrofon w stanowisku interkomowym w kabinie deaktywować Kończenie trybu jazdy pożarowej: Łącznik dźwigu dla straży pożarnej przestawić w pozycję 0 3.5

wciśnięcie przycisku # na (handset); świeci zielony piktogram zgłoszenie przyjęte ; Piktogram żółty gaśnie Rozmowę kończy wciśnięcie * na (handset) Nawiązanie połączenia z maszynowni (handset) do

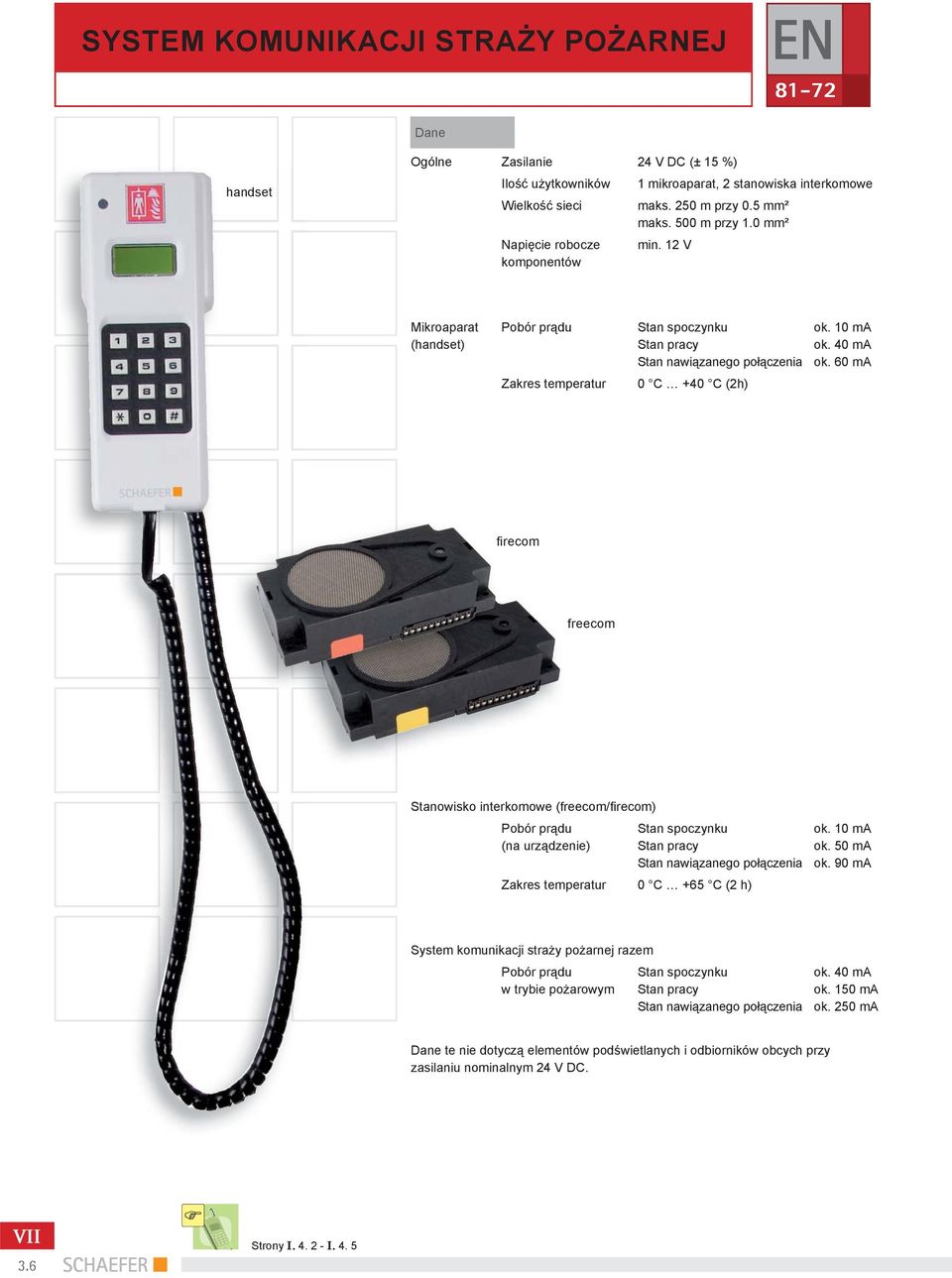

6 SYSTEM KOMUNIKACJI STRAŻY POŻARNEJ Dane handset Ogólne Zasilanie 24 V DC (± 15 %) Ilość użytkowników 1 mikroaparat, 2 stanowiska interkomowe Wielkość sieci maks. 250 m przy 0.5 mm² maks. 500 m przy 1.0 mm² Napięcie robocze min. 12 V komponentów Mikroaparat Pobór prądu Stan spoczynku ok. 10 ma (handset) Stan pracy ok. 40 ma Stan nawiązanego połączenia ok. 60 ma Zakres temperatur 0 C +40 C (2h) fi recom freecom Stanowisko interkomowe (freecom/fi recom) Pobór prądu Stan spoczynku ok. 10 ma (na urządzenie) Stan pracy ok. 50 ma Stan nawiązanego połączenia ok. 90 ma Zakres temperatur 0 C +65 C (2 h) System komunikacji straży pożarnej razem Pobór prądu Stan spoczynku ok. 40 ma w trybie pożarowym Stan pracy ok. 150 ma Stan nawiązanego połączenia ok. 250 ma Dane te nie dotyczą elementów podświetlanych i odbiorników obcych przy zasilaniu nominalnym 24 V DC. 3.6 Strony I I. 4. 5

60 ma Zakres temperatur 0 C +40 C (2h) fi recom freecom Stanowisko interkomowe (freecom/fi recom) Pobór prądu Stan spoczynku ok. 10 ma (na urządzenie) Stan pracy ok.
