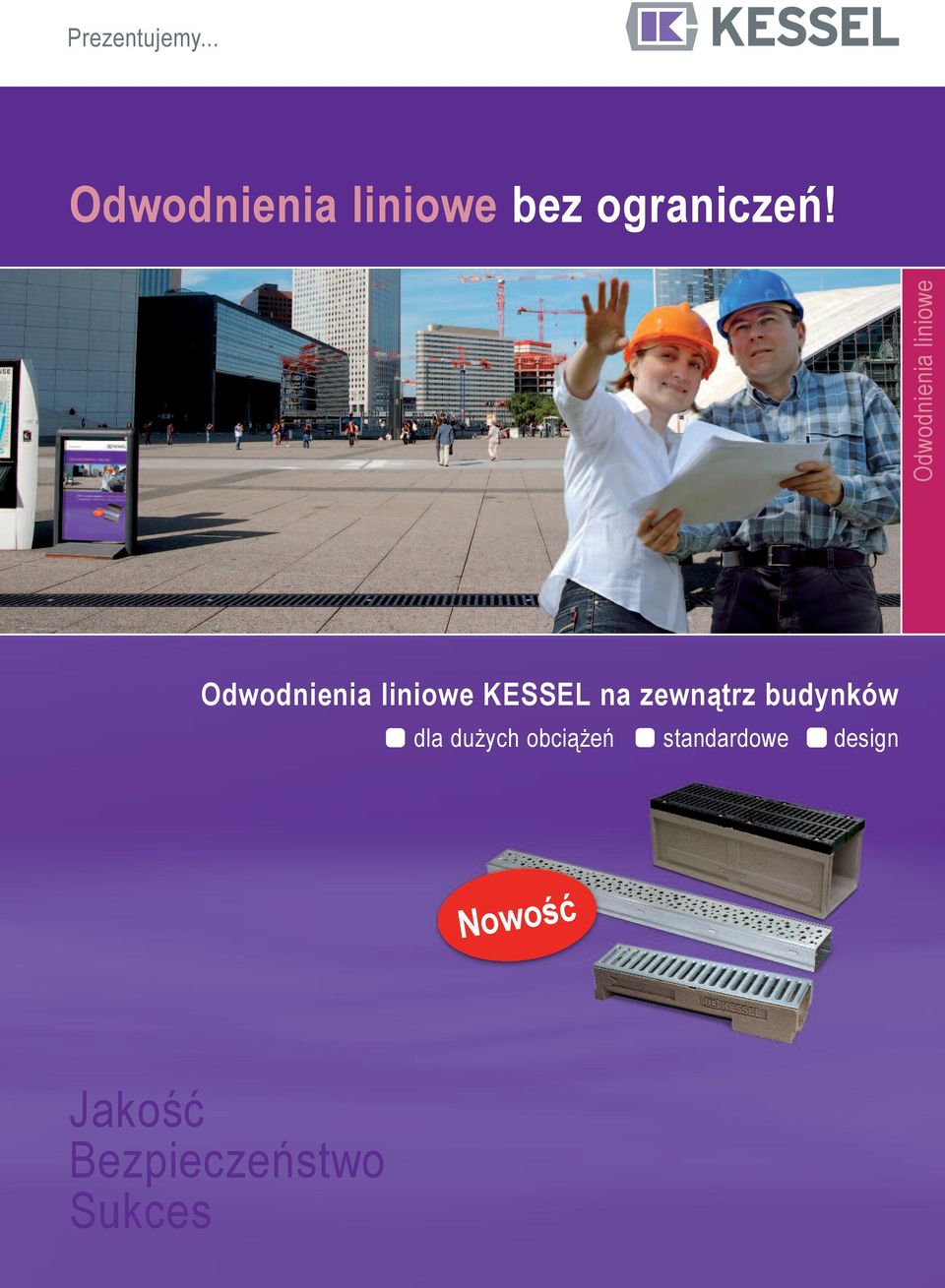

1 Prezentujemy... Odwodnienia liniowe bez ograniczeń! Odwodnienia liniowe Odwodnienia liniowe KESSEL na zewnątrz budynków dla dużych obciążeń standardowe design Nowość Jakość Bezpieczeństwo Sukces

2 Odwodnienia liniowe Trwałość i niezawodność na całej linii! Odwodnienia liniowe KESSEL przeznaczone są m.in. do odwadniania pod jazdów do garaży, powierzchni parkingo wych, jezdni oraz terenów lotniskowych. Występują odpowiednio w klasie A15 (Standard), C250 (Standard C), D400/E600 (Profi) i F900 (Komfort SLR) oraz w następujących wielkościach nominalnych: NW, 150, 200 i 0. W ofercie dostępne są również odwodnienia liniowe ze stali nierdzewnej. Dzięki dużej liczbie proponowanych rozwiązań, odwodnienia Kessel wpasowują się w każdą koncepcję architektoniczną. 2 Odwodnienia liniowe Standard 2

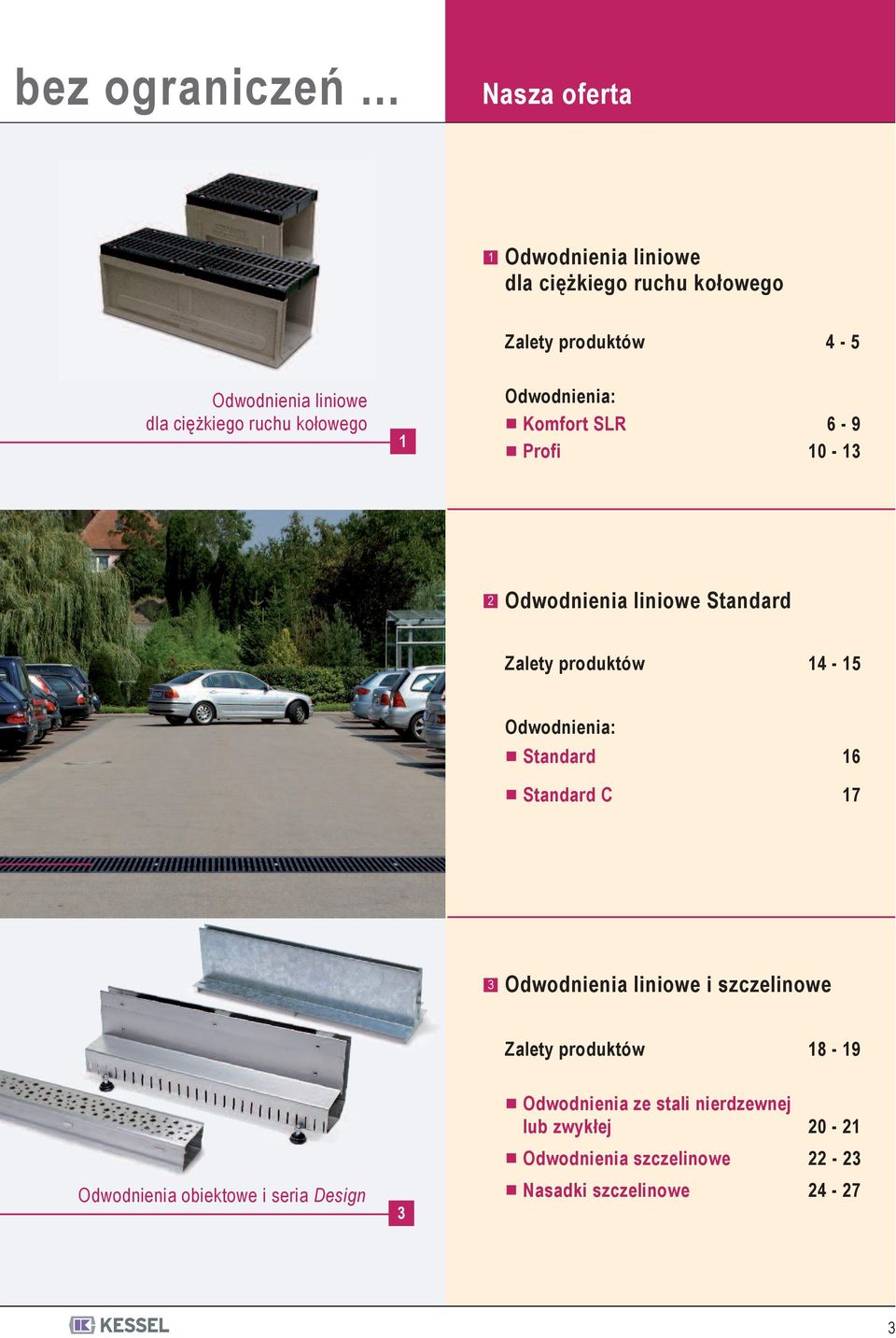

3 bez ograniczeń... Nasza oferta 1 Odwodnienia liniowe dla ciężkiego ruchu kołowego Zalety produktów 4-5 Odwodnienia liniowe dla ciężkiego ruchu kołowego 1 Odwodnienia: Komfort SLR 6-9 Profi Odwodnienia liniowe Standard Zalety produktów Odwodnienia: Standard 16 Standard C 17 3 Odwodnienia liniowe i szczelinowe Zalety produktów Odwodnienia obiektowe i seria Design 3 Odwodnienia ze stali nierdzewnej lub zwykłej Odwodnienia szczelinowe Nasadki szczelinowe

4 Odwodnienia liniowe Komfort SLR i Profi Odwodnienia liniowe Komfort SLR i Profi Krawędź żeliwna KESSEL Dla ekstremalnych Łatwa zabudowa Niewielki ciężar korytka ułatwia prawidłową zabudowę. Odporność chemiczna Wysoka odporność chemiczna pozwala na stosowanie odwodnień liniowych KESSEL w zakładach przemysłu chemicznego. Bezkonkurencyjność pod względem obciążenia Większa wytrzymałość krawędzi obciążanych ruchem kołowym wartości lepsze niż przewiduje norma! Nawet największe obciążenia nie stanowią problemu dla odwodnień liniowych KESSEL dzięki zastosowaniu krawędzi żeliwnej XXL. Odporność na korozję Według DIN mm Obciążenie krawędzi odwodnień KESSEL Komfort SLR 7 mm 2 mm Profi 4 mm Wysoka odporność na pęknięcia, wysoka odporność na obciążenia Klasy obciążenia: Odwodnienia Profi : klasa A-E (klasa E z rusztem drabinkowym żeliwnym), obciążenie do 60 ton (pod ciężki ruch samochodowy) Odwodnienia Komfort SLR : klasa A-F klasa F - obciążenie do 90 ton (powierzchnie ekstremalnie obciążone np. lotniska) System ryglowania KESSEL Monolock to łatwy i szybki montaż Tylko odwodnienia KESSEL Komfort posiadają praktyczny system ryglowania Monolock Odporny na zabrudzenia system ryglowania umożliwia szybki i łatwy montaż rusztów. System Monolock ma po stronie krawędzi 2 uchwyty służące do blokowania. Po stronie przeciwnej ruszt zaskakuje w dwa zatrzaski i dodatkowo zabezpieczany jest tylko jedną śrubą. Jedna śruba zamiast czterech! Oszczędność czasu i pieniędzy oraz maksymalne bezpieczeństwo dzięki zastosowaniu systemu ryglowania KESSEL! Aż do klasy obciążeń F 900. Ryglowanie KESSEL zabezpieczane za pomocą jednej śruby! Otwór na śrubę z bocznym wgłębieniem zapobiega zbieraniu się brudu. 4

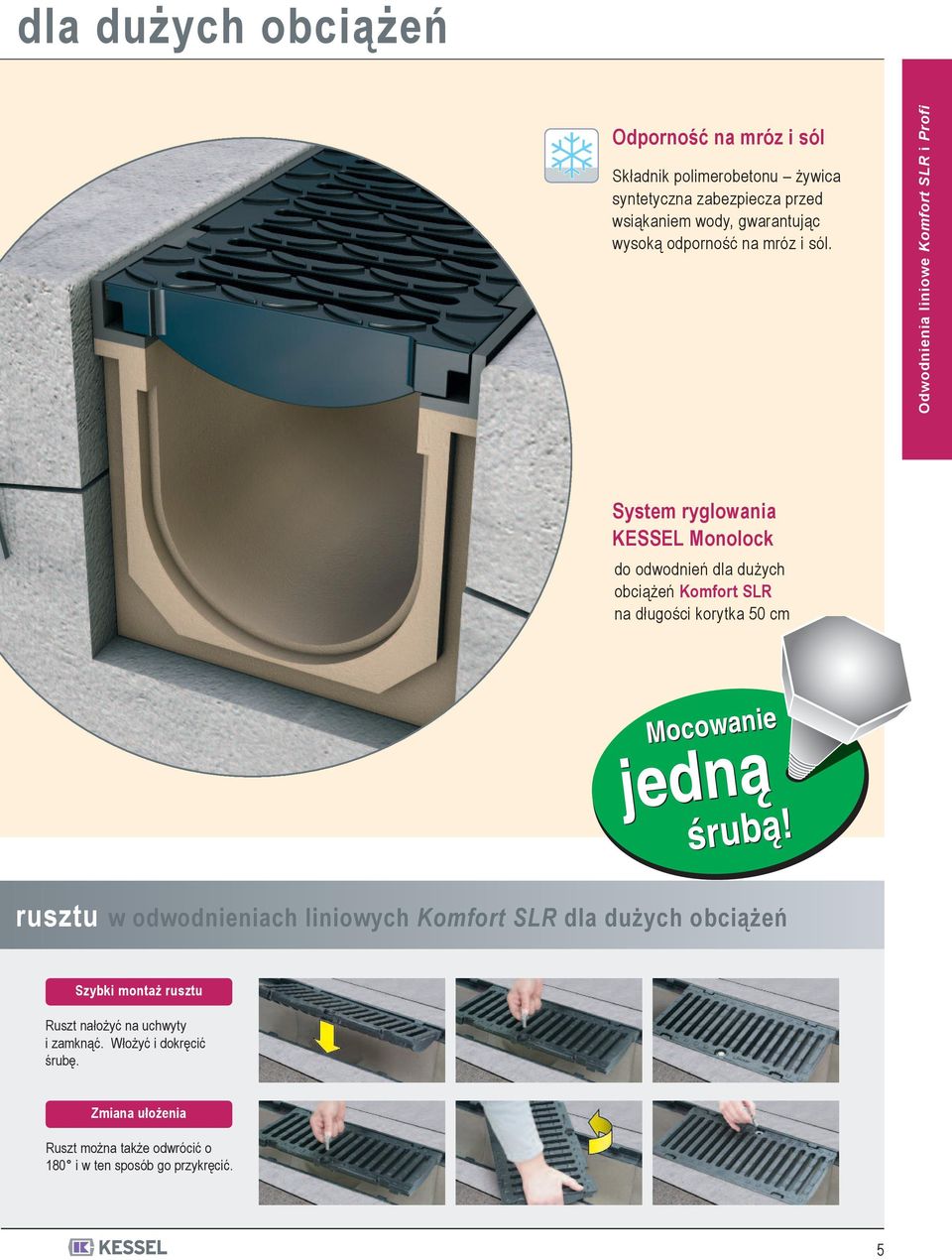

5 dla dużych obciążeń Odporność na mróz i sól Składnik polimerobetonu żywica syntetyczna zabezpiecza przed wsiąkaniem wody, gwarantując wysoką odporność na mróz i sól. Odwodnienia liniowe Komfort SLR i Profi System ryglowania KESSEL Monolock do odwodnień dla dużych obciążeń Komfort SLR na długości korytka 50 cm Mocowanie jedną śrubą! rusztu w odwodnieniach liniowych Komfort SLR dla dużych obciążeń Szybki montaż rusztu Ruszt nałożyć na uchwyty i zamknąć. Włożyć i dokręcić śrubę. Zmiana ułożenia Ruszt można także odwrócić o 180 i w ten sposób go przykręcić. 5

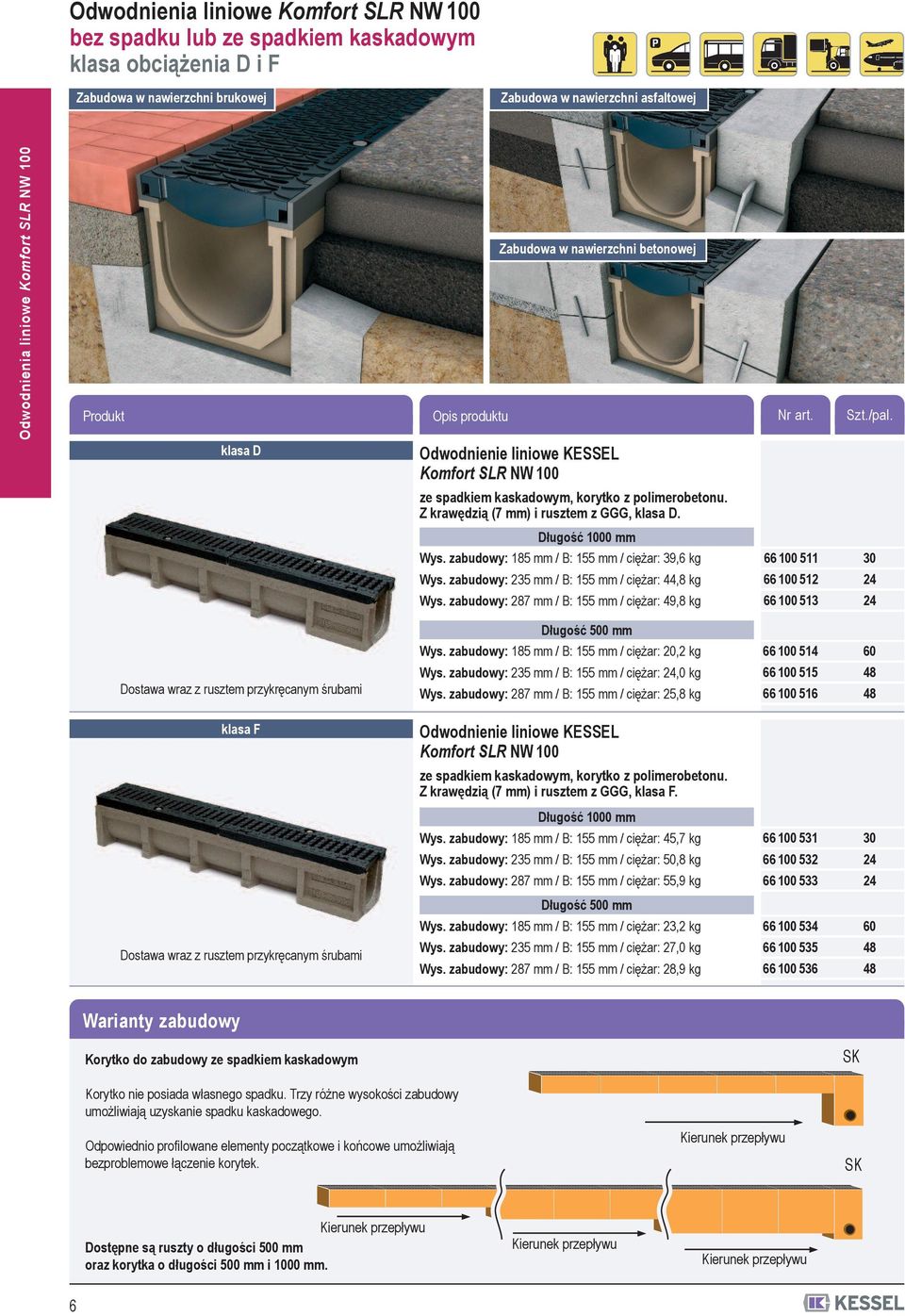

6 Odwodnienia liniowe Komfort SLR NW bez spadku lub ze spadkiem kaskadowym klasa obciążenia D i F Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Odwodnienia liniowe Komfort SLR NW Produkt Opis produktu Nr art. Szt./pal. klasa D Zabudowa w nawierzchni betonowej Komfort SLR NW ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Długość 0 mm Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 39,6 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar:,8 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 49,8 kg Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 20,2 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar: 24,0 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 25,8 kg klasa F Komfort SLR NW ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 0 mm Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 45,7 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar: 50,8 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 55,9 kg Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 23,2 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar: 27,0 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 28,9 kg Warianty zabudowy Korytko do zabudowy ze spadkiem kaskadowym Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Kierunek przepływu SK SK Kierunek przepływu Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 0 mm. Kierunek przepływu Kierunek przepływu 6

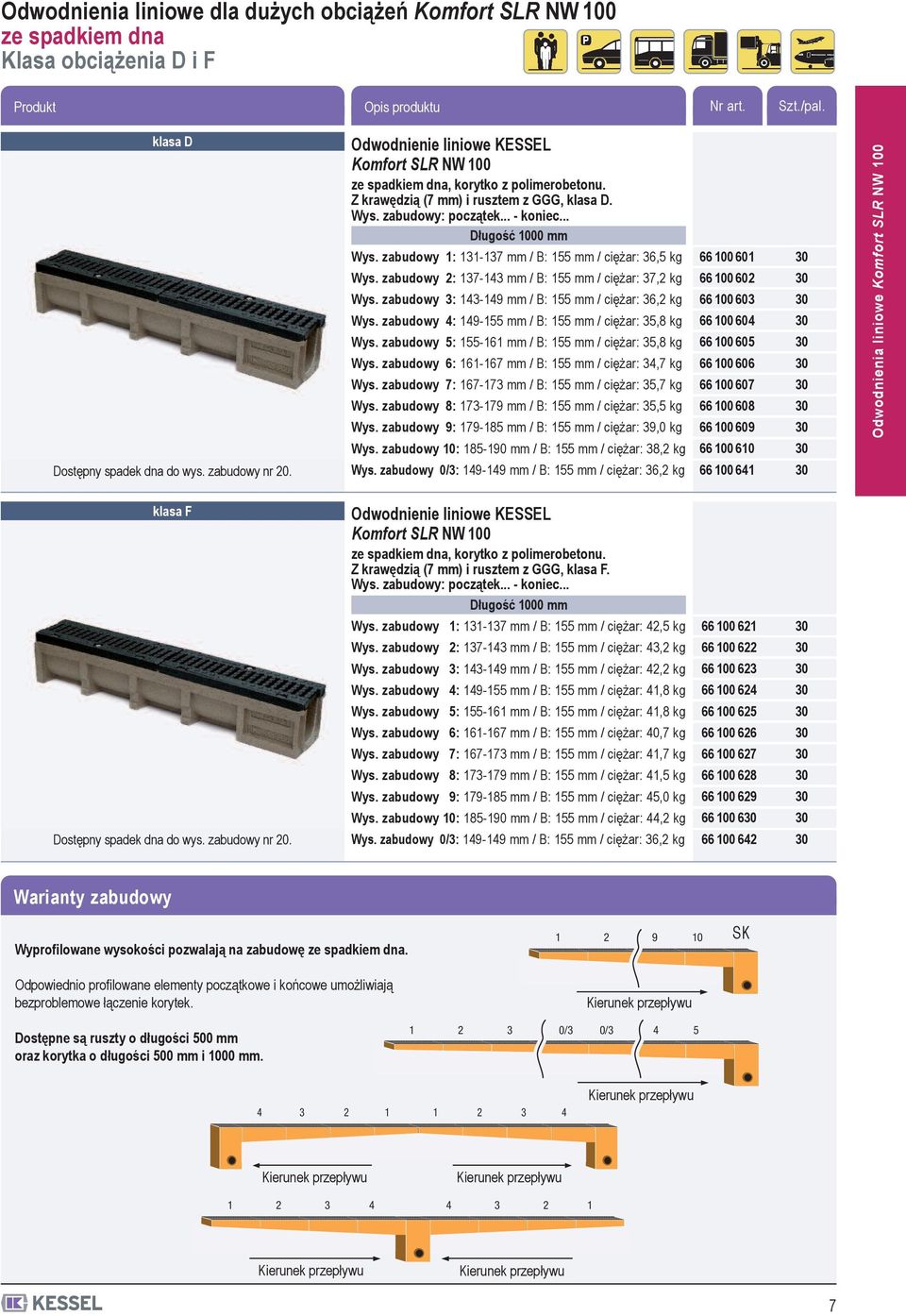

7 Odwodnienia liniowe dla dużych obciążeń Komfort SLR NW ze spadkiem dna Klasa obciążenia D i F Produkt Opis produktu Nr art. Szt./pal. klasa D Dostępny spadek dna do wys. zabudowy nr 20. Komfort SLR NW ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Wys. zabudowy: początek... - koniec... Długość 0 mm Wys. zabudowy 1: mm / B: 155 mm / ciężar: 36,5 kg Wys. zabudowy 2: mm / B: 155 mm / ciężar: 37,2 kg Wys. zabudowy 3: mm / B: 155 mm / ciężar: 36,2 kg Wys. zabudowy 4: mm / B: 155 mm / ciężar: 35,8 kg Wys. zabudowy 5: mm / B: 155 mm / ciężar: 35,8 kg Wys. zabudowy 6: mm / B: 155 mm / ciężar: 34,7 kg Wys. zabudowy 7: mm / B: 155 mm / ciężar: 35,7 kg Wys. zabudowy 8: mm / B: 155 mm / ciężar: 35,5 kg Wys. zabudowy 9: mm / B: 155 mm / ciężar: 39,0 kg Wys. zabudowy 10: mm / B: 155 mm / ciężar: 38,2 kg Wys. zabudowy 0/3: mm / B: 155 mm / ciężar: 36,2 kg Odwodnienia liniowe Komfort SLR NW klasa F Dostępny spadek dna do wys. zabudowy nr 20. Komfort SLR NW ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: początek... - koniec... Długość 0 mm Wys. zabudowy 1: mm / B: 155 mm / ciężar: 42,5 kg Wys. zabudowy 2: mm / B: 155 mm / ciężar: 43,2 kg Wys. zabudowy 3: mm / B: 155 mm / ciężar: 42,2 kg Wys. zabudowy 4: mm / B: 155 mm / ciężar: 41,8 kg Wys. zabudowy 5: mm / B: 155 mm / ciężar: 41,8 kg Wys. zabudowy 6: mm / B: 155 mm / ciężar: 40,7 kg Wys. zabudowy 7: mm / B: 155 mm / ciężar: 41,7 kg Wys. zabudowy 8: mm / B: 155 mm / ciężar: 41,5 kg Wys. zabudowy 9: mm / B: 155 mm / ciężar: 45,0 kg Wys. zabudowy 10: mm / B: 155 mm / ciężar:,2 kg Wys. zabudowy 0/3: mm / B: 155 mm / ciężar: 36,2 kg Warianty zabudowy Wyprofilowane wysokości pozwalają na zabudowę ze spadkiem dna SK Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 0 mm. 1 2 Kierunek przepływu 3 0/3 0/ Kierunek przepływu Kierunek przepływu Kierunek przepływu Kierunek przepływu Kierunek przepływu 7

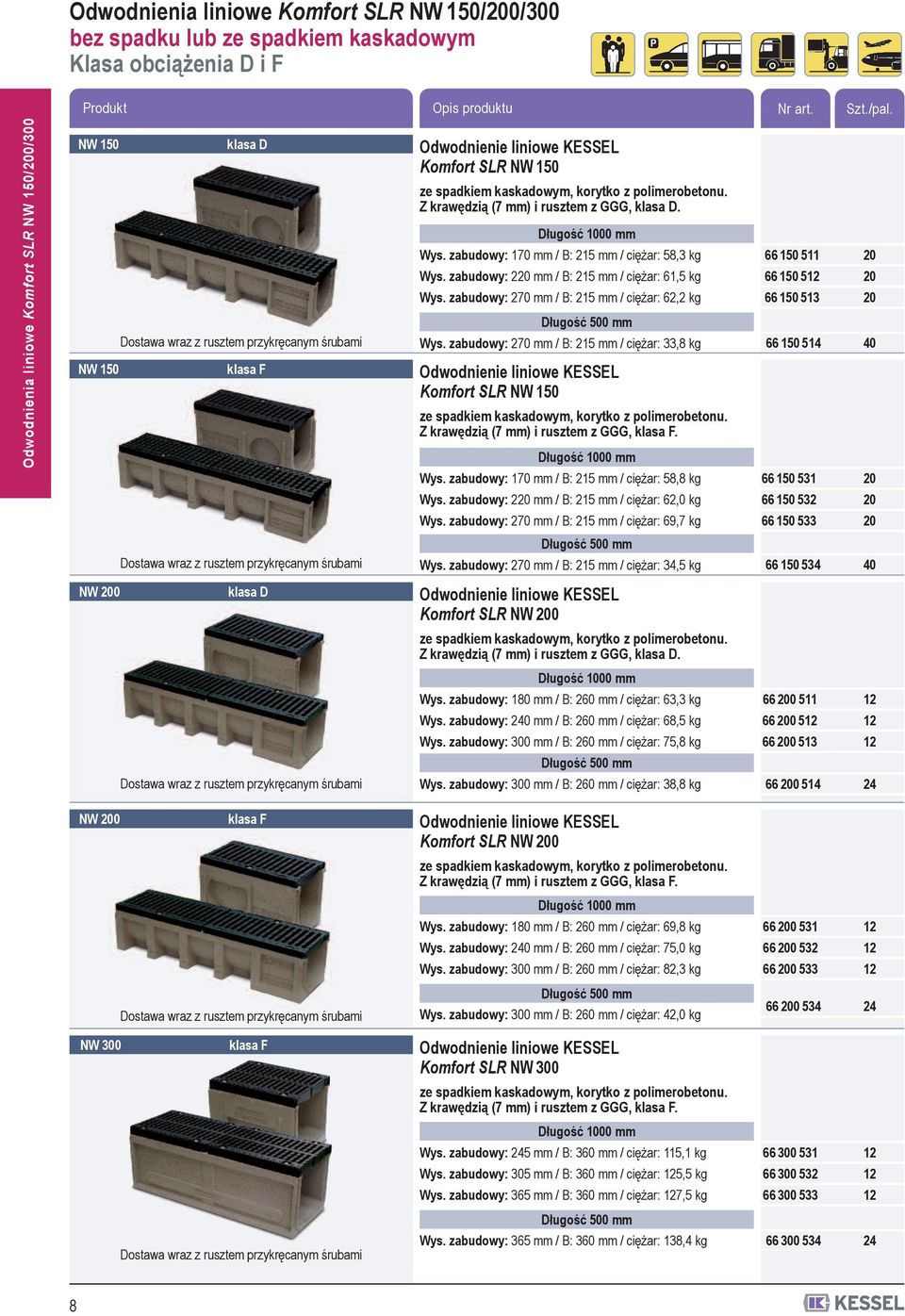

8 Odwodnienia liniowe Komfort SLR NW 150/200/0 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D i F Produkt Opis produktu Nr art. Szt./pal. Odwodnienia liniowe Komfort SLR NW 150/200/0 NW 150 klasa D Dostawa wraz z rusztem przykręcanym śrubami NW 150 klasa F Komfort SLR NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Długość 0 mm Wys. zabudowy: 170 mm / B: 215 mm / ciężar: 58,3 kg Wys. zabudowy: 220 mm / B: 215 mm / ciężar: 61,5 kg Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 62,2 kg Długość 500 mm Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 33,8 kg Komfort SLR NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 0 mm Wys. zabudowy: 170 mm / B: 215 mm / ciężar: 58,8 kg Wys. zabudowy: 220 mm / B: 215 mm / ciężar: 62,0 kg Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 69,7 kg Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 34,5 kg NW 200 klasa D Komfort SLR NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Długość 0 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 63,3 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 68,5 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 75,8 kg Długość 500 mm Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 38,8 kg NW 200 klasa F Komfort SLR NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 0 mm Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 69,8 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 75,0 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 82,3 kg Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 42,0 kg NW 0 klasa F Komfort SLR NW 0 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 0 mm Wys. zabudowy: 245 mm / B: 360 mm / ciężar: 115,1 kg Wys. zabudowy: 5 mm / B: 360 mm / ciężar: 125,5 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 127,5 kg Długość 500 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 138,4 kg

9 Odwodnienia liniowe Komfort SLR NW /150/200/0 klasa obciążenia D i F O Produkt W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Opis produktu Skrzynka odpływowa z polimerobetonu, NW z rusztem i krawędzią z GGG, klasa D z osadnikiem wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm/ ciężar:,3 kg Skrzynka odpływowa z polimerobetonu, NW z ryglowanym rusztem i krawędzią z GGG, klasa F wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm / ciężar: 46,0 kg Skrzynka odpływowa z polimerobetonu, NW 150/200/0 z rusztem i krawędzią elementy składowe: Komfort SLR NW 150/200/0 o długości 0,5 m klasa D lub klasa F Część dolna niska, Kombi dla NW 150/200/0 z polimerobetonu wys. zabudowy: 350 mm / B: 5 mm / L:500 mm ciężar: 24,5 kg System NW System NW System NW 200 System NW Odwodnienia liniowe Komfort SLR NW /150/200/0 Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/0 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień: NW NW 150 NW 200 NW 0 H = 185 mm H = 170 mm H = 180 mm H = 245 mm H = 235 mm H = 220 mm H = 240 mm H = 5 mm H = 287 mm H = 270 mm H = 0 mm H = 365 mm H = 149 mm Element przejściowy do spadku kaskadowego Masa uszczelniająca SEALER do trwałego i elastycznego uszczelniania szczelin pomiędzy korytkami

10 Odwodnienia liniowe Profi NW Klasa obciążenia D/E Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Odwodnienia liniowe Profi NW Zabudowa w nawierzchni betonowej bez spadku lub ze spadkiem kaskadowym Produkt Opis produktu Nr art. Szt./pal. klasa D/E Profi NW ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Długość 0 mm Wys. zabudowy: 1 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 23,2 kg Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 28,1 kg Długość 500 mm Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 12,2 kg Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 16,2 kg Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 17,0 kg ze spadkiem dna Produkt Opis produktu Nr art. Szt./pal. klasa D/E Profi NW ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Wys. zabudowy: początek... - koniec... Długość 0 mm Wys. zabudowy 1: mm / B: 150 mm / ciężar: 18,5 kg Wys. zabudowy 2: mm / B: 150 mm / ciężar: 18,7 kg Wys. zabudowy 3: mm / B: 150 mm / ciężar: 18,9 kg Wys. zabudowy 4: mm / B: 150 mm / ciężar: 19,9 kg Wys. zabudowy 5: mm / B: 150 mm / ciężar: 20,2 kg Wys. zabudowy 6: mm / B: 150 mm / ciężar: 19,9 kg Wys. zabudowy 7: mm / B: 150 mm / ciężar: 19,6 kg Wys. zabudowy 8: mm / B: 150 mm / ciężar: 20,5 kg Wys. zabudowy 9: mm / B: 150 mm / ciężar: 21,0 kg Wys. zabudowy 10: mm / B: 150 mm / ciężar: 21,6 kg Dostępny spadek dna do wys. zabudowy nr 20. Wys. zabudowy 0/3: 1-1 mm / B: 150 mm / ciężar: 18,8 kg

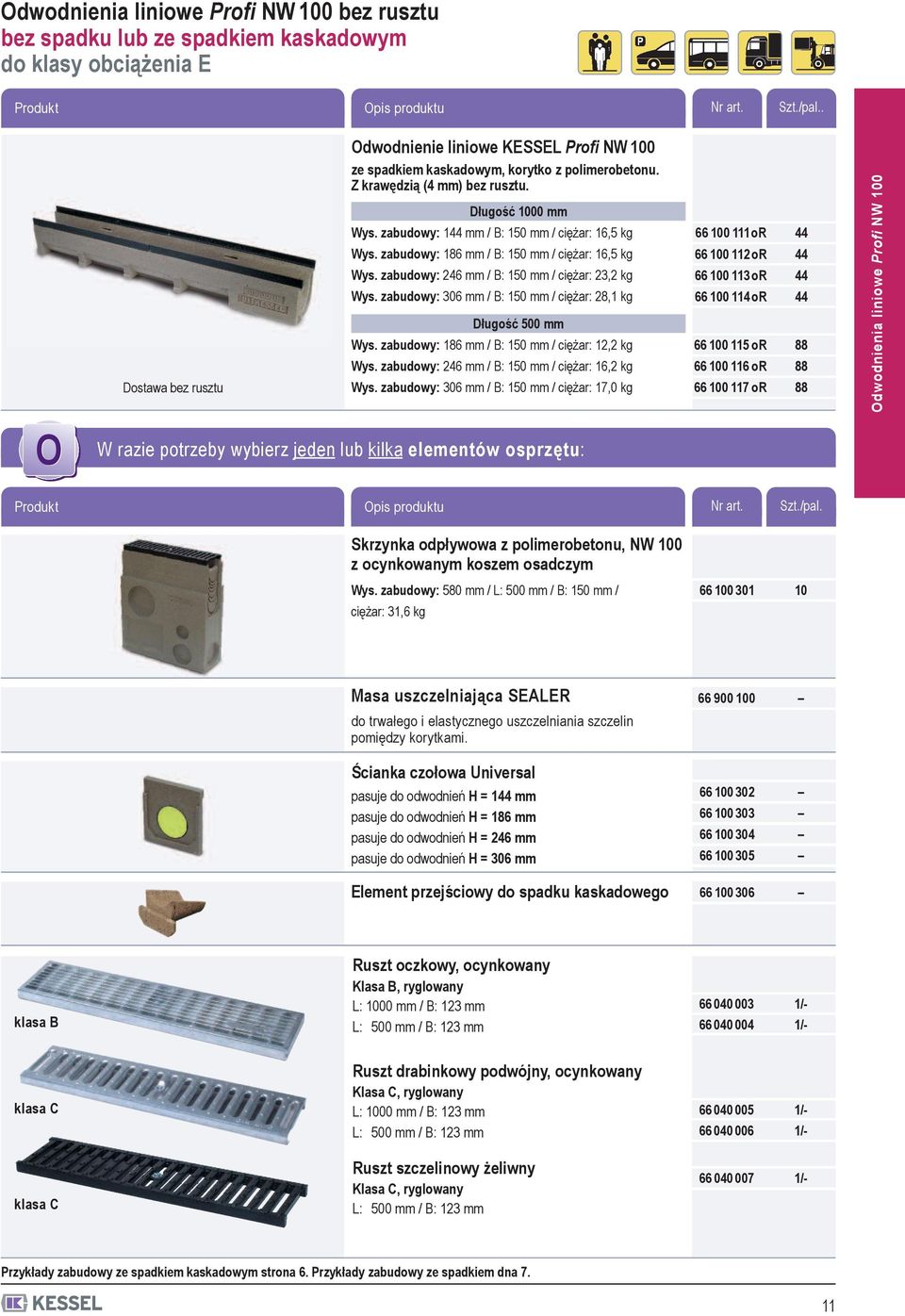

11 Odwodnienia liniowe Profi NW bez rusztu bez spadku lub ze spadkiem kaskadowym do klasy obciążenia E Produkt Opis produktu Nr art. Szt./pal.. Dostawa bez rusztu Profi NW ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (4 mm) bez rusztu. Długość 0 mm Wys. zabudowy: 1 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 23,2 kg Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 28,1 kg Długość 500 mm Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 12,2 kg Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 16,2 kg Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 17,0 kg oR oR oR oR or or or Odwodnienia liniowe Profi NW O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Produkt Opis produktu Nr art. Szt./pal. Skrzynka odpływowa z polimerobetonu, NW z ocynkowanym koszem osadczym Wys. zabudowy: 580 mm / L: 500 mm / B: 150 mm / ciężar: 31,6 kg Masa uszczelniająca SEALER do trwałego i elastycznego uszczelniania szczelin pomiędzy korytkami Ścianka czołowa Universal pasuje do odwodnień H = 1 mm pasuje do odwodnień H = 186 mm pasuje do odwodnień H = 246 mm pasuje do odwodnień H = 6 mm Element przejściowy do spadku kaskadowego 66 6 klasa B Ruszt oczkowy, ocynkowany Klasa B, ryglowany L: 0 mm / B: 123 mm L: 500 mm / B: 123 mm klasa C Ruszt drabinkowy podwójny, ocynkowany Klasa C, ryglowany L: 0 mm / B: 123 mm L: 500 mm / B: 123 mm klasa C Ruszt szczelinowy żeliwny Klasa C, ryglowany L: 500 mm / B: 123 mm Przykłady zabudowy ze spadkiem kaskadowym strona 6. Przykłady zabudowy ze spadkiem dna 7. 11

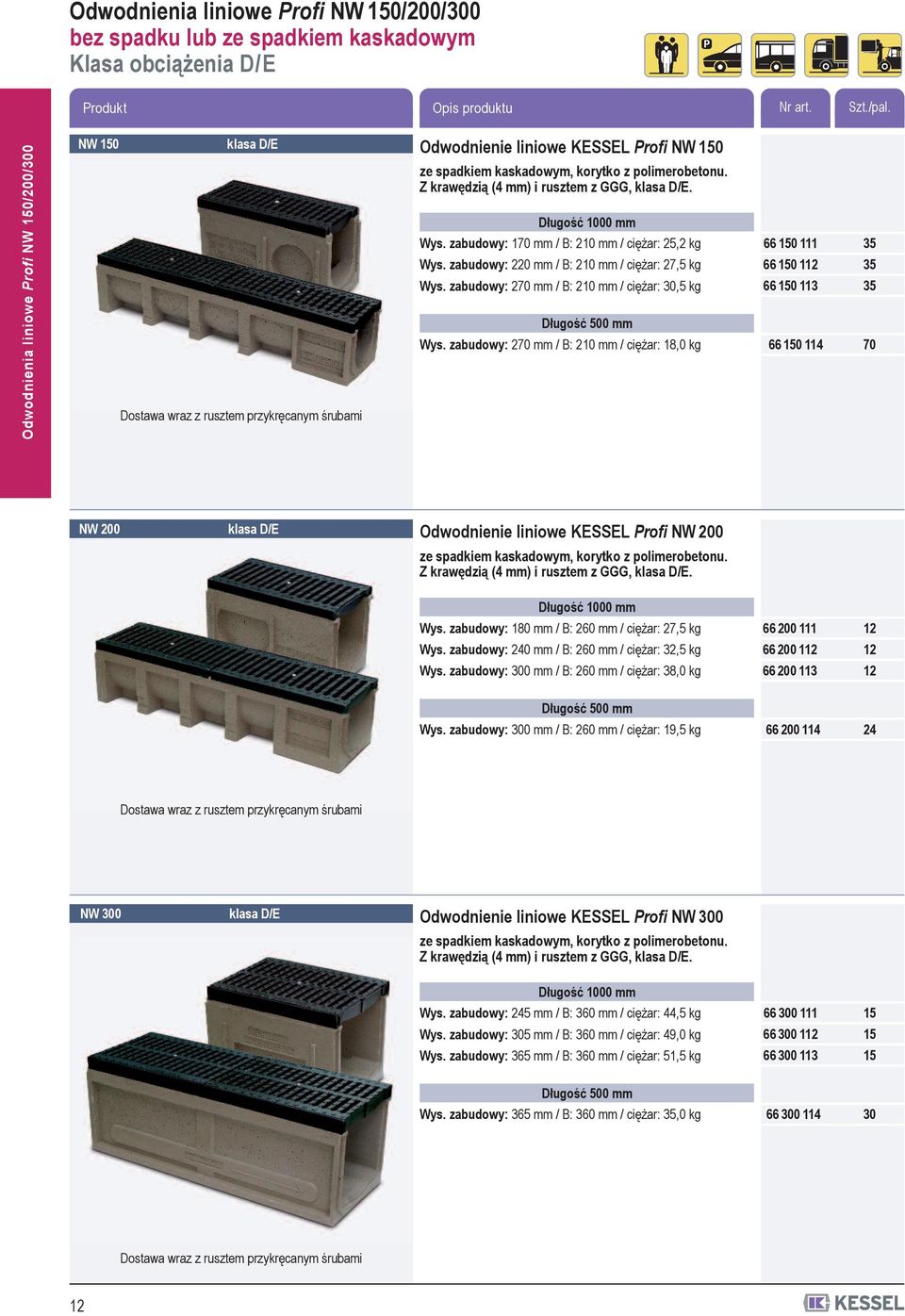

12 Odwodnienia liniowe Profi NW 150/200/0 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D/E Produkt Opis produktu Nr art. Szt./pal. Odwodnienia liniowe Profi NW 150/200/0 NW 150 klasa D/E Dostawa wraz z rusztem przykręcanym śrubami Profi NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Długość 0 mm Wys. zabudowy: 170 mm / B: 210 mm / ciężar: 25,2 kg Wys. zabudowy: 220 mm / B: 210 mm / ciężar: 27,5 kg Wys. zabudowy: 270 mm / B: 210 mm / ciężar:,5 kg Długość 500 mm Wys. zabudowy: 270 mm / B: 210 mm / ciężar: 18,0 kg NW 200 klasa D/E Profi NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Długość 0 mm Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 27,5 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 32,5 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 38,0 kg Długość 500 mm Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 19,5 kg Dostawa wraz z rusztem przykręcanym śrubami NW 0 klasa D/E Profi NW 0 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Długość 0 mm Wys. zabudowy: 245 mm / B: 360 mm / ciężar:,5 kg Wys. zabudowy: 5 mm / B: 360 mm / ciężar: 49,0 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 51,5 kg Długość 500 mm Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 35,0 kg Dostawa wraz z rusztem przykręcanym śrubami 12

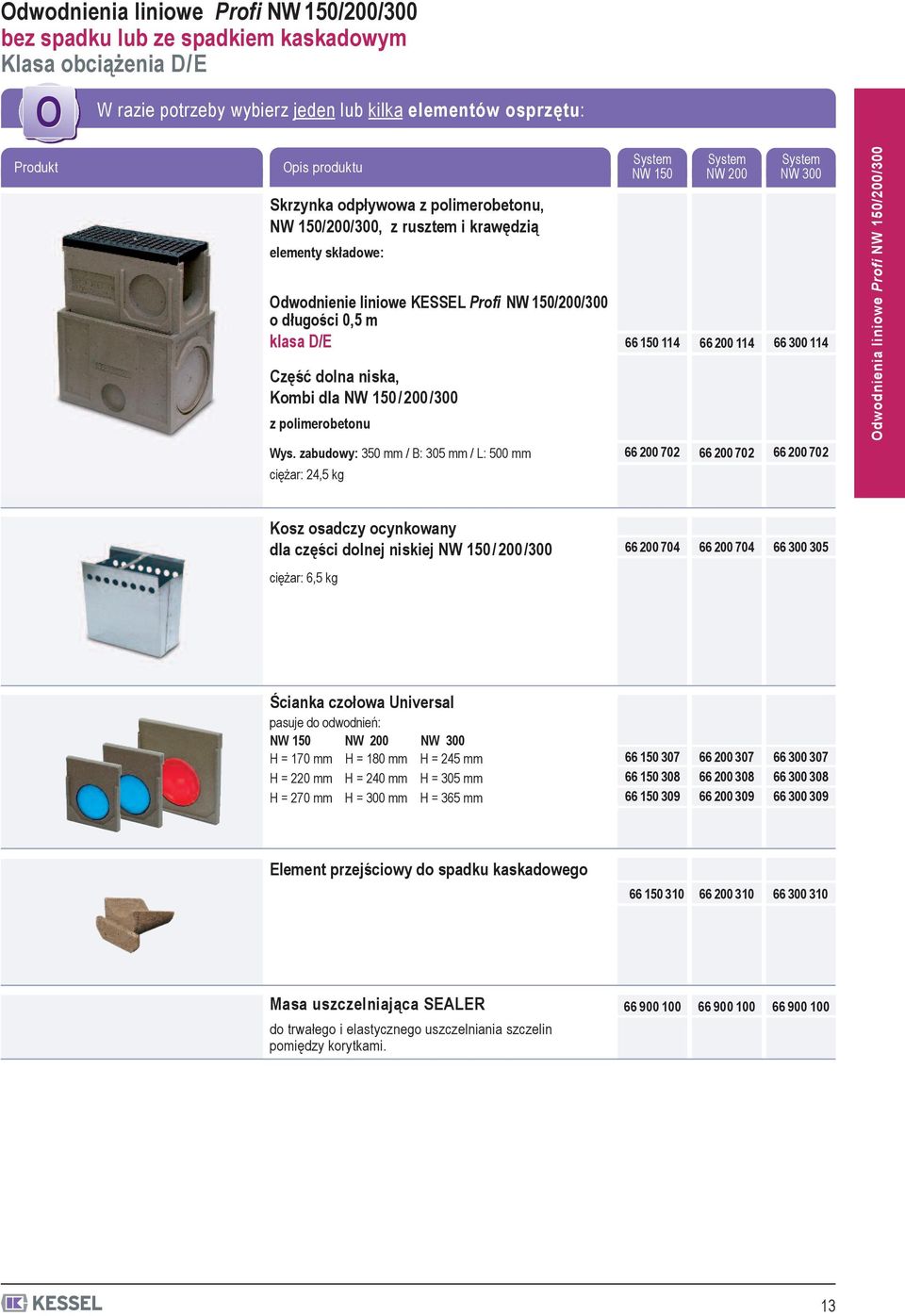

13 Odwodnienia liniowe Profi NW 150/200/0 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D/E O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Produkt Opis produktu Skrzynka odpływowa z polimerobetonu, NW 150/200/0, z rusztem i krawędzią elementy składowe: Profi NW 150/200/0 o długości 0,5 m klasa D/E Część dolna niska, Kombi dla NW 150/200/0 z polimerobetonu System NW System NW 200 System NW Odwodnienia liniowe Profi NW 150/200/0 Wys. zabudowy: 350 mm / B: 5 mm / L: 500 mm ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/ ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień: NW 150 NW 200 NW 0 H = 170 mm H = 180 mm H = 245 mm H = 220 mm H = 240 mm H = 5 mm H = 270 mm H = 0 mm H = 365 mm Element przejściowy do spadku kaskadowego Masa uszczelniająca SEALER do trwałego i elastycznego uszczelniania szczelin pomiędzy korytkami

14 Odwodnienia liniowe z zamknięciem Standard Odwodnienia liniowe Standard i Standard C bez krawędzi W związku z coraz częściej występującymi silnymi ulewami, powierzchnie na terenie domu, podwórza i ogrodu muszą być szybko i niezawodnie odwadniane. Doskonale nadają się do tego odwodnienia liniowe KESSEL Standard. Niewielki ciężar korytek w porównaniu z ciężarem urządzenia wykonanego z betonu oraz zamknięcie zatrzaskowe Klick sprawiają, że montaż odwodnień Standard jest niezwykle prosty. W przypadku odwodnień bez krawędzi, KESSEL oferuje ruszty ryglowane. Unika się dzięki temu deformacji rusztów, która w przypadku produktów porównywalnych już po krótkim czasie użytkowania prowadzi do tak zwanego klekotania elementów. Specjalne ukształtowanie dna poprawia efekt samooczyszczania korytek i zwiększa wartości obciążenia. Zmniejsza to ciężar i znacznie ułatwia zabudowę. Korytko odwodnienia liniowego produkowane jest z polimerobetonu, który jest odporny na działaniu mrozu i wykazuje dużą odporność na ścieranie. W celu przykrycia korytka dostępne są zarówno lekkie ruszty drabinkowe ze stali ocynkowanej jak również ruszty żeliwne. Standard C z krawędzią ze stali ocynkowanej Odwodnienia liniowe KESSEL Standard C posiadają w porównaniu z wariantem Standard dodatkową krawędź stalową, dzięki czemu mogą być stosowane na powierzchniach parkingowych, wjazdach na tereny zakładowe, deptakach oraz innych powierzchniach użyteczności publicznej. Na terenach o ruchu kołowym odwodnienia liniowe Standard C mogą więc być obciążane do 25 ton (klasa C). Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. Odpowiednio profilowane elementy początkowe i końcowe korytek ułatwiają bezproblemowe łączenie ich ze sobą. W celu przykrycia korytek, produkowanych w długościach 50 cm i cm, dostępne są ruszty wykonane w następujących wersjach: Ruszt drabinkowy ocynkowany Ruszt oczkowy ocynkowany (klasa B) Ruszt drabinkowy podwójny ocynkowany (klasa C) Ruszt szczelinowy żeliwny (klasa C) Skrzynki odpływowe jako elementy przejściowe do kanalizacji wyposażone są w ocynkowane osadniki i wyjmowane syfony. Odwodnienie liniowe Standard Łatwa zabudowa Niewielki ciężar korytka ułatwia prawidłową zabudowę. Odporność chemiczna Wysoka odporność chemiczna pozwala na stosowanie odwodnień liniowych KESSEL w zakładach przemysłu chemicznego. Zamknięcie zatrzaskowe KESSEL Zamknięcie zatrzaskowe w odwodnieniach liniowych KESSEL Zamknięcie zatrzaskowe umożliwia łatwy i szybki montaż. Ryglowanie wykonane jest z tworzywa sztucznego odpornego na działanie czynników atmosferycznych i nie ulega korozji. Szczególnie w przypadku dłuższych ciągów odwodnień umożliwia to znaczne oszczędności czasowe. 14

15 zatrzaskowym Standard i Standard C Odwodnienie liniowe Standard C Odporność na mróz i sól Składnik polimerobetonu żywica syntetyczna zabezpiecza przed wsiąkaniem wody, gwarantując wysoką odporność na mróz i sól. Cztery różne ruszty do indywidualnego dostosowania obciążenia aż do 25 ton od powierzchni dla ruchu pieszego do terenów pod ruch kołowy (25 ton) w przypadku odwodnienia Standard C. Stosuje się tu ruszty drabinkowe ze stali ocynkowanej, ruszty oczkowe, podwójne ruszty drabinkowe oraz ruszty szczelinowe o długości 0,5 m i 1,0 m. Zamknięcie zatrzaskowe gwarantuje łatwy i szybki montaż rusztu Odwodnienia liniowe Standard i Standard C 1. Montaż rusztu Ruszt umieścić zamknięciem w korytku, docisnąć aż do usłyszenia kliknięcia. Klick! 2. Demontaż rusztu Włożyć klucz do wyjmowania, przekręcić i wyjąć ruszt. 15

16 Odwodnienie liniowe Standard NW Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart. / pal. ocynkowany Standard korytko z polimerobetonu, ruszt drabinkowy ocynkowany L: 0 mm / B: 125 mm / H: mm L: 500 mm / B: 125 mm / H: mm żeliwny Standard korytko z polimerobetonu. ruszt żeliwny L: 0 mm / B: 125 mm / H: mm L: 500 mm / B: 125 mm / H: mm O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Odwodnienia liniowe Standard NW Skrzynka odpływowa z ryglowanym rusztem drabinkowym, ocynkowanym z ocynkowanym osadnikiem i rusztem L: 500 mm / B: 125 mm / H: 285 mm Skrzynka odpływowa z ryglowanym rusztem żeliwnym z ocynkowanym osadnikiem i rusztem L: 500 mm / B: 125 mm / H: 285 mm / / Ścianka czołowa z króćcem z PVC Ścianka czołowa bez króćca z PVC Syfon z PVC Zaślepka skrzynki odpływowej z PVC Kosz na liście z tworzywa sztucznego 16

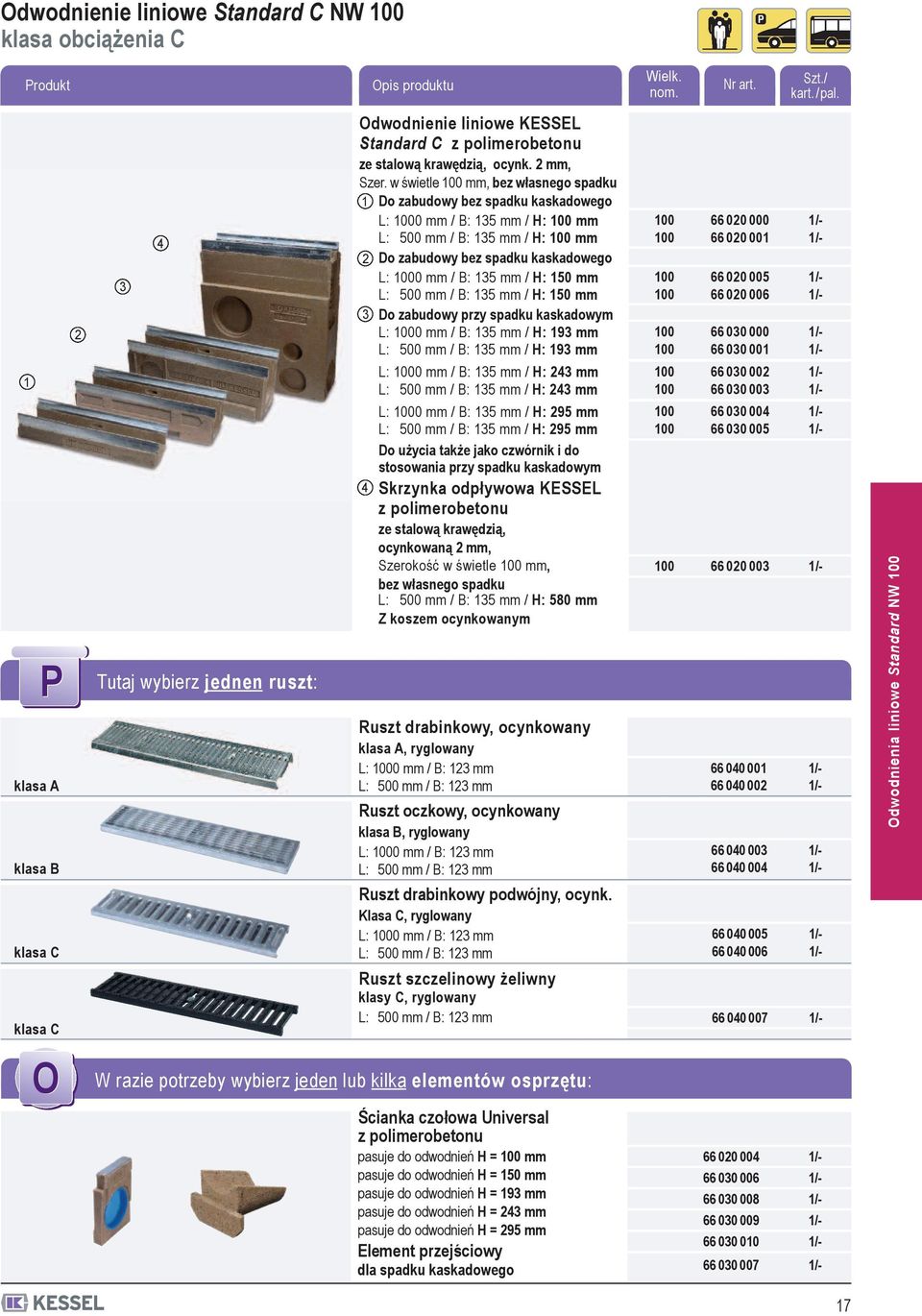

17 Odwodnienie liniowe Standard C NW klasa obciążenia C Produkt 2 1 P klasa A klasa B klasa C klasa C O 3 4 Tutaj wybierz jednen ruszt: Opis produktu Standard C z polimerobetonu ze stalową krawędzią, ocynk. 2 mm, Szer. w świetle mm, bez własnego spadku 1 Do zabudowy bez spadku kaskadowego L: 0 mm / B: 135 mm / H: mm L: 500 mm / B: 135 mm / H: mm 2 Do zabudowy bez spadku kaskadowego L: 0 mm / B: 135 mm / H: 150 mm L: 500 mm / B: 135 mm / H: 150 mm 3 Do zabudowy przy spadku kaskadowym L: 0 mm / B: 135 mm / H: 193 mm L: 500 mm / B: 135 mm / H: 193 mm L: 0 mm / B: 135 mm / H: 243 mm L: 500 mm / B: 135 mm / H: 243 mm L: 0 mm / B: 135 mm / H: 295 mm L: 500 mm / B: 135 mm / H: 295 mm Do użycia także jako czwórnik i do stosowania przy spadku kaskadowym 4 Skrzynka odpływowa KESSEL z polimerobetonu ze stalową krawędzią, ocynkowaną 2 mm, Szerokość w świetle mm, bez własnego spadku L: 500 mm / B: 135 mm / H: 580 mm Z koszem ocynkowanym Ruszt drabinkowy, ocynkowany klasa A, ryglowany L: 0 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt oczkowy, ocynkowany klasa B, ryglowany L: 0 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt drabinkowy podwójny, ocynk. Klasa C, ryglowany L: 0 mm / B: 123 mm L: 500 mm / B: 123 mm Wielk. nom. Nr art Szt./ kart. / pal Ruszt szczelinowy żeliwny klasy C, ryglowany L: 500 mm / B: 123 mm W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Ścianka czołowa Universal z polimerobetonu pasuje do odwodnień H = mm pasuje do odwodnień H = 150 mm pasuje do odwodnień H = 193 mm pasuje do odwodnień H = 243 mm pasuje do odwodnień H = 295 mm Element przejściowy dla spadku kaskadowego Odwodnienia liniowe Standard NW

18 : Technika i Design Łatwa zabudowa Gotowe do zabudowy elementy zapewniają szybki montaż Większe bezpieczeństwo Wysoka przepustowość podczas silnej ulewy Dwa różne materiały do wyboru Korytka i ruszty produkowane są ze stali nierdzewnej i ocynkowanej blachy stalowej Dwa warianty korytek Korytka w wersji zamkniętej lub szczelinowej (do przesączania wody deszczowej) Estetyczne wzornictwo rusztów Estetyczne wzory rusztów umożliwiają swobodę w indywidualnym kreowaniu wyglądu pomieszczeń Odwodnienia obiektowe i seria Design Odwodnienia liniowe KESSEL ze stali nierdzewnej lub zwykłej stworzone zostały z myślą o estetycznej zabudowie na tarasach, balkonach, dachach tarasowych i płaskich (z zielenią lub bez) oraz do odprowadzania wód opadowych wzdłuż fasad. W zależności od potrzeb i indywidualnych wymagań, odwodnienia dostępne są w wersji ze stali nierdzewnej (V2A; 1.41) lub z ocynkowanej blachy stalowej. Różne długości i wysokości pozwalają z jednej strony sprostać wszelkim wymogom technicznym, z drugiej natomiast dzięki możliwości wyboru pomiędzy wersją szczelinową i bezszczelinową umożliwiają odwadnianie do kanalizacji lub rozłożonego przesączania. Ruszty umożliwiające dowolne kreowanie wyglądu podłogi zrealizują wszelkie indywidualne życzenia w tym zakresie. Szczególna zaleta: Dwie różne wysokości zabudowy i różne szerokości korytek pozwalają na większą swobodę przy zabudowie i kreowaniu wyglądu pomieszczeń. mm 60 mm Wykonania specjalne na życzenie klienta Długości specjalne do 3 metrów Korytka promieniowe dostosowane do indywidualnych warunków zabudowy w obiekcie Ruszty o podwyższonej estetyce na specjalne zamówienie klienta Efekty podświetlenia Wykonania w indywidualnych kolorach według RAL na zamówienie 18

19 Odwodnienia szczelinowe KESSEL Odwodnienia szczelinowe KESSEL stosuje się wszędzie tam, gdzie ciągi odwodnieniowe umieszczone muszą zostać w sposób dyskretny i niezabierający zbyt dużo miejsca na powierzchni, m.in. w nowoczesnym budownictwie przemysłowym, mieszkaniowym oraz na miejskich terenach ogólnodostępnych. Idealnie nadają się do stosowania przy schodach, wzdłuż fasad oraz na powierzchniach przeznaczonych pod ruch pieszy. Odwodnienia szczelinowe stanowić mogą element przejściowy pomiędzy różnymi rodzajami nawierzchni. Zarówno korpusy jak i wloty odwodnień mogą być dostosowane do wymagań zabudowy i jednocześnie spełniać wysokie wymagania estetyczne. Szczególna zaleta: Teleskopowa regulacja wysokości korytka 1 2 Regulacja wysokości na ramie Regulacja wysokości na nóżkach Regulacja wysokości zabudowy Nasadki szczelinowe KESSEL do odwodnień KESSEL Standard i KESSEL Standard C Podobnie jak odwodnienia szczelinowe KESSEL, nasadki szczelinowe nadają się do stosowania przy schodach, fasadach oraz jako elementy rozdzielające różne rodzaje nawierzchni. Wyróżniają się jednak możliwością łączenia z korytkami z polimerobetonu. Nasadka montowana na korytku z polimerobetonu ma konstrukcję symetryczną lub asymetryczną. Oddzielne otwory rewizyjne umożliwiają szybki i łatwy dostęp w celu oczyszczenia za pomocą urządzeń myjących. 2 1 Łatwa zabudowa Jednoczęściowa konstrukcja gwarantuje łatwą obsługę i jednocześnie dopasowanie do wysokości podłoża Stabilność Poprzeczka do dodatkowego usztywnienia zapewnia stabilny montaż Dwa tworzywa do wyboru Odwodnienia wykonane ze stali nierdzewnej lub blachy stalowej ocynkowanej Dwie wersje korytek Korytka w wersji zamkniętej i szczelinowej (do przesączania wody deszczowej) Szerokość szczeliny 23 mm Opcjonalnie zdejmowana pokrywa Ochrona przed spłukiwaniem większych zanieczyszczeń Stabilna konstrukcja w dwóch wykonaniach 1. Stal nierdzewna 2. Stal z powłoką cynkową Dla korytek NW dla klasy obciążeń A 15 C 250, idealne na terenie o ruchu pieszym Konstrukcja centryczna i boczna Większa swoboda zabudowy odwodnienia liniowego Łatwa konserwacja Efekt samooczyszczania dzięki stożkowej konstrukcji Odwodnienia obiektowe i seria Design 19

20 Odwodnienia liniowe KESSEL ze stali nierdzewnej lub zwykłej, ocynkowane Pod ruch pieszy Produkt Opis produktu Nr art. ze stali nierdzewnej 1.41 Długość korytka 0 mm Szerokość korytka... Wysokość korytka... zamknięte L: 0 mm / B: mm / H: 60 mm L: 0 mm / B: 1 mm / H: 60 mm L: 0 mm / B: mm / H: mm L: 0 mm / B: 1 mm / H: mm szczelinowe L: 0 mm / B: mm / H: 60 mm L: 0 mm / B: 1 mm / H: 60 mm L: 0 mm / B: mm / H: mm L: 0 mm / B: 1 mm / H: mm ze stali, ocynkowane Odwodnienia liniowe ze stali lub stali nierdzewnej 20 Długość korytka 0 mm Szerokość korytka... Wysokość korytka... zamknięte L: 0 mm / B: mm / H: 60 mm L: 0 mm / B: 1 mm / H: 60 mm L: 0 mm / B: mm / H: mm L: 0 mm / B: 1 mm / H: mm szczelinowe L: 0 mm / B: mm / H: 60 mm L: 0 mm / B: 1 mm / H: 60 mm L: 0 mm / B: mm / H: mm L: 0 mm / B: 1 mm / H: mm

21 Odwodnienia liniowe KESSEL ze stali nierdzewnej lub zwykłej, ocynkowane Pod ruch pieszy P Tutaj wybierz jedną pokrywę Produkt Opis produktu Nr art. Ruszt drabinkowy ze stali nierdzewnej 1.41 L: 0 mm / B: mm L: 0 mm / B: 1 mm ze stali, ocynkowany L: 0 mm / B: mm L: 0 mm / B: 1 mm żeliwny, czarny L: 500 mm / B: 1 mm Ruszt szczebelkowy wzdłużny ze stali nierdzewnej 1.41 L: 0 mm / B: mm L: 0 mm / B: 1 mm ze stali, ocynkowany L: 0 mm / B: mm L: 0 mm / B: 1 mm Ruszt szczebelkowy poprzeczny ze stali nierdzewnej 1.411L: 0 mm / B: mm L: 0 mm / B: 1 mm ze stali, ocynkowany L: 0 mm / B: mm L: 0 mm / B: 1 mm Ruszt kratowy ze stali nierdzewnej 1.41 L: 0 mm / B: mm L: 0 mm / B: 1 mm ze stali, ocynkowany L: 0 mm / B: mm L: 0 mm / B: 1 mm Ruszt Design o wzorze fali ze stali nierdzewnej 1.41 L: 0 mm / B: mm ze stali, ocynkowany L: 0 mm / B: mm Ruszt Design o powierzchni dziurkowanej (dziurki okrągłe) ze stali nierdzewnej 1.41 L: 0 mm / B: mm ze stali, ocynkowany L: 0 mm / B: mm Ruszt Design o powierzchni dziurkowanej (dziurki kwadratowe) ze stali nierdzewnej 1.41 L: 0 mm / B: mm ze stali, ocynkowane L: 0 mm / B: mm Ruszt Design w paski ukośne Inne ruszty z serii Design jako rozwiązania specjalne na zapytanie O ze stali nierdzewnej 1.41 L: 0 mm / B: mm ze stali, ocynkowane L: 0 mm / B: mm W razie potrzeby wybierz jeden lub kilka elementów osprzętu Element końcowy ze stali nierdzewnej 1.41 B: mm B: 1 mm ze stali, ocynkowany B: mm B: 1 mm Łącznik ze stali nierdzewnej 1.41 B: mm B: 1 mm ze stali, ocynkowany B: mm B: 1 mm Odwodnienia liniowe ze stali lub stali nierdzewnej

22 Odwodnienia szczelinowe KESSEL ze stali nierdzewnej Pod ruch pieszy Produkt Opis produktu Nr art. ze stali nierdzewnej pojedyncza regulacja wysokości Odwodnienie szczelinowe KESSEL ze stali nierdzewnej regulowana na wysokość rama szczelinowa Długość korytka 0 mm Szerokość korytka 80 mm Wysokość korytka 220 mm korytko zamknięte korytko szczelinowe Osprzęt Łącznik Element końcowy Ruszt opcjonalnie Odwodnienia szczelinowe ze stali nierdzewnej podwójna regulacja wysokości Odwodnienie szczelinowe KESSEL ze stali nierdzewnej z nóżkami rama szczelinowa i nóżki regulowane na wysokość Długość korytka 0 mm Szerokość korytka 80 mm Wysokość korytka 240 mm korytko zamknięte korytko szczelinowe Osprzęt Łącznik Element końcowy Ruszt opcjonalnie

23 Odwodnienia szczelinowe KESSEL ze stali, ocynkowane Pod ruch pieszy Produkt Opis produktu Nr art. ze stali, ocynkowany pojedyncza regulacja wysokości Odwodnienie szczelinowe KESSEL ze stali, ocynkowane regulowana na wysokość rama szczelinowa Długość korytka 500 mm Szerokość korytka 80 mm Wysokość korytka 220 mm korytko zamknięte korytko szczelinowe Osprzęt Łącznik Element końcowy Ruszt opcjonalnie ze stali, ocynkowany podwójna regulacja wysokości Odwodnienie szczelinowe KESSEL ze stali, ocynkowane z nóżkami Rama szczelinowa i nóżki regulowane na wysokość Długość korytka 500 mm Szerokość korytka 80 mm Wysokość korytka 240 mm korytko zamknięte korytko szczelinowe Osprzęt Łącznik Element końcowy Ruszt opcjonalnie Odwodnienia szczelinowe 23

24 Nasadki szczelinowe KESSEL ze stali nierdzewnej lub zwykłej, ocynkowane do odwodnień liniowych Standard, NW klasa obciążenia A Produkt Opis produktu Nr art. ze stali nierdzewnej Nasadka szczelinowa KESSEL ze stali nierdzewnej 1.41 pasuje do korytek Standard z polimerobetonu Wysokość nasadki: 120 mm centryczne Długość korytka: 0 mm Długość korytka: 500 mm boczne Długość korytka: 0 mm Długość korytka: 500 mm Nasadki szczelinowe ze stali, ocynkowana Nasadka szczelinowa KESSEL ze stali, ocynkowana pasuje do korytek Standard z polimerobetonu Wysokość nasadki: 120 mm centryczne Długość korytka: 0 mm Długość korytka: 500 mm boczne Długość korytka: 0 mm Długość korytka: 500 mm

25 Nasadki szczelinowe KESSEL ze stali nierdzewnej lub zwykłej, ocynkowane do odwodnień liniowych Standard, NW klasa obciążenia A Przykład produktu Nasadka szczelinowa KESSEL ze stali nierdzewnej 1.41, centryczna nr art Osprzęt Odwodnienie liniowe Standard z polimerobetonu nr art or O W razie potrzeby wybierz jeden lub kilka elementów osprzętu Produkt Opis produktu Nr art. Korytko odwodnienia liniowego KESSEL Standard Korytko z polimerobetonu L: 0 mm / B: 125 mm / H: mm or L: 500 mm / B: 125 mm / H: mm or Skrzynka odpływowa z polimerobetonu z ocynkowanem osadnikiem L: 0 mm / B: 125 mm / H: mm or Ścianka czołowa z króćcem z PVC Ścianka czołowa bez króćca z PVC Nasadka skrzynki odpływowej ze szczeliną ze stali nierdzewnej centryczna L: 500 mm boczna L: 500 mm ze stali, ocynkowana centryczna L: 500 mm boczna L: 500 mm Nasadki szczelinowe 25

26 Nasadki szczelinowe KESSEL ze stali nierdzewnej lub zwykłej, ocynkowane do odwodnień liniowych Standard C, NW klasa obciążeń C Produkt Opis produktu Nr art. ze stali nierdzewnej Nasadka szczelinowa KESSEL ze stali nierdzewnej 1.41 pasuje do korytek Standard C z polimerobetonu z krawędzią stalową, ocynkowaną Wysokość nasadki: 120 mm centryczna Długość korytka: 0 mm Długość korytka: 500 mm boczna Długość korytka: 0 mm Długość korytka: 500 mm Nasadki szczelinowe ze stali, ocynkowane Nasadka szczelinowa KESSEL ze stali, ocynkowana pasuje do korytek Standard C z polimerobetonu z karawędzią stalową, ocynkowaną Wysokość nasadki: 120 mm centryczna Długość korytka: 0 mm Długość korytka: 500 mm boczna Długość korytka: 0 mm Długość korytka: 500 mm

27 Nasadki szczelinowe KESSEL ze stali nierdzewnej lub zwykłej, ocynkowane do odwodnień liniowych Standard C, NW Przykład produktu klasa obciążenia C Nasadka szczelinowa KESSEL ze stali, ocynkowana, centryczna nr art Osprzęt Odwodnienie liniowe Standard C z polimerobetonu z krawędzią stalową, ocynkowaną nr art O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart. / pal Design- und Objektrinnen 3 Standard C z polimerobetonu ze stalową krawędzią, ocynk. 2mm, Szer. w świetle mm, bez własnego spadku 1 Do zabudowy bez spadku kaskadowego L: 0 mm / B: 135 mm / H: mm L: 500 mm / B: 135 mm / H: mm 2 Do zabudowy bez spadku kaskadowego L: 0 mm / B: 135 mm / H: 150 mm L: 500 mm / B: 135 mm / H: 150 mm 3 Do zabudowy przy spadku kaskadowym L: 0 mm / B: 135 mm / H: 193 mm L: 500 mm / B: 135 mm / H: 193 mm L: 0 mm / B: 135 mm / H: 243 mm L: 500 mm / B: 135 mm / H: 243 mm L: 0 mm / B: 135 mm / H: 295 mm L: 500 mm / B: 135 mm / H: 295 mm Do użycia także jako czwórnik i do stosowania przy spadku kaskadowym 4 Skrzynka odpływowa KESSEL z polimerobetonu ze stalową krawędzią, ocynkowaną 2 mm, Szerokość w świetle mm, bez własnego spadku L: 500 mm / B: 135 mm / H: 580 mm Z koszem ocynkowanym Ścianka czołowa Universal z polimerobetonu pasuje do odwodnień H = mm pasuje do odwodnień H = 150 mm pasuje do odwodnień H = 193 mm pasuje do odwodnień H = 243 mm pasuje do odwodnień H = 295 mm Element przejściowy dla spadku kaskadowego Nasadki szczelinowe 27

28 Wysoka jakość to niezawodność, sukces i zadowolenie użytkowników Wszystko do odprowadzania ścieków Urządzenia przeciwzalewowe Przepompownie Wpusty Separatory Oczyszczalnie ścieków Studzienki Wykorzystanie wody deszczowej KESSEL Sp. z o.o. Tel.: Faks: kessel@kessel.pl Zastrzega się możliwość zmian technicznych.
