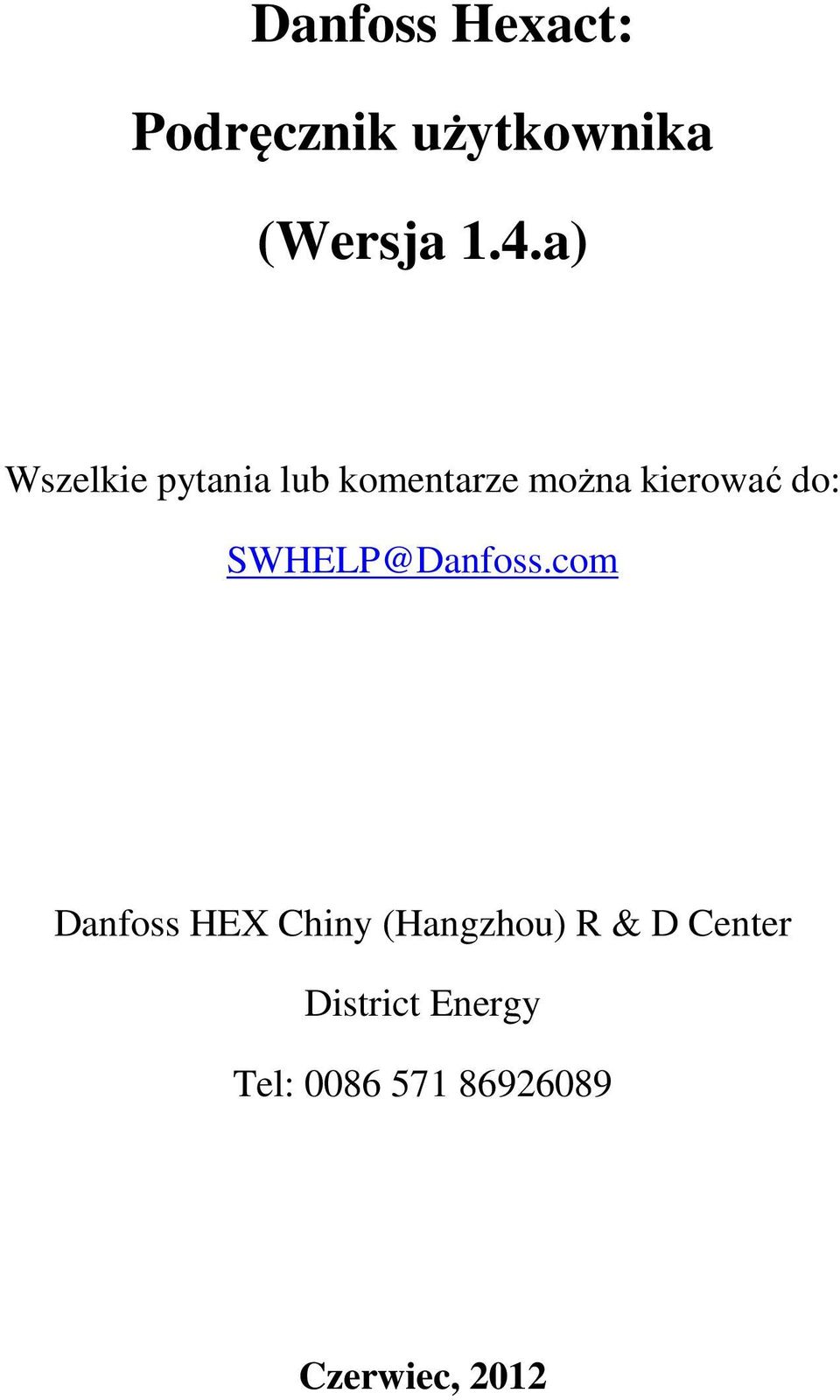

1 Danfoss Hexact: Podręcznik użytkownika (Wersja 1.4.a) Wszelkie pytania lub komentarze można kierować do: Danfoss HEX Chiny (Hangzhou) R & D Center District Energy Tel: Czerwiec, 2012

2 Spis treści 1. INSTALACJA I REJESTRACJA DANFOSS HEXACT Minimalne wymagania systemowe PC Instalacja Rejestracja PRZEGLĄD DANFOSS HEXACT TRYB OBLICZEŃ - KONFIGURACJA TRYB OLICZEŃ - SPRAWDZENIE TRYB OBLICZEŃ - SYMULACJA PLIK USTAWIENIA OKNO POMOC NOWY OTWÓRZ ZAPISZ ZAPISYWANIE W PROGRAMIE EXCEL WYDRUK JEDNOSTKI MIAR ZAPASY MAGAZYNOWE MULTI OBLICZENIA OBLICZENIA SPADKÓW CIŚNIENIA EDYTOR CZYNNIKA WALUTA I KURS WYMIANY PODRĘCZNIK UŻYTKOWNIKA OSTRZEŻENIA KOMUNIKAT BŁĘDU LUB BRAK ROZWIĄZANIA... 17

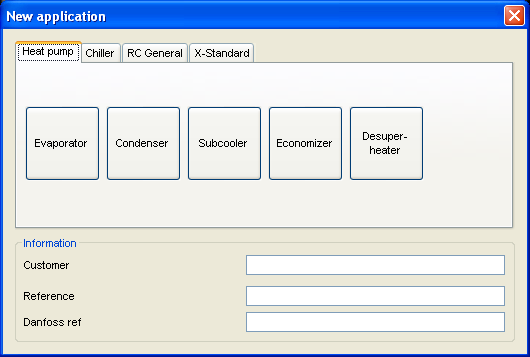

3 RYSUNKI Rysunek 1 Komunikat dla rejestracji... 4 Rysunek 2 Generowanie kodu rejestracji... 4 Rysunek 3 Nowa aplikacja... 5 Rysunek 4 Dane wejściowe i wyjściowe dla obliczeń parownika... 6 Rysunek 5 Dane wejściowe i wyjściowe dla obliczeń wymienników XB... 6 Rysunek 6 Okno zapasów magazynowych Rysunek 7 Okno Multi Obliczenia Rysunek 8 Komunikat w oknie Obliczenia Multi Rysunek 9 Okno obliczenia spadków ciśnienia Rysunek 10 Okno edytora czynnika Rysunek 11 Nowy / Edycja okna w Edytorze czynnika Rysunek 12 Ustawienia kursu wymiany walut... 16

4 1. INSTALACJA I REJESTRACJA DANFOSS HEXACT 1.1 Minimalne wymagania systemowe PC Sprzęt PC 1,5 GHz Intel procesor lub równoważny (2,0 GHz lub zalecany szybszy) 1 GB pamięci RAM (2 GB lub zalecane więcej) 20 MB dostępnych na dysku twardym Przetestowane systemy operacyjne: Windows XP (z dodatkiem SP3) Win7 (32-bitowe) Win7 (64-bitowe) Dodatkowego oprogramowanie:.net framework 3.5 Microsoft Office 1.2 Instalacja Pobierz pakiet instalacyjny do komputera. Pakiet instalacyjny składa się z dwóch plików: Danfoss Hexact(*.*.*).msi Jeżeli masz zainstalowany.net framework na danym komputerze, kliknij dwukrotnie plik "Danfoss Hexact(*.*.*).msi" dla szybkiej instalacji. Po zakończeniu instalacji skrót programu Hexact pojawi się na pulpicie. 1.3 Rejestracja Po pierwszym uruchomieniu Hexact, pojawi się komunikat o błędzie (Rysunek 1). Rysunek 1 Komunikat dla rejestracji Następnie, automatycznie pojawi się okno rejestracji (Rysunek 2). Rysunek 2 Generowanie kodu rejestracji

5 Zarejestruj oprogramowanie na danfoss.com/hexact lub skontaktuj się z lokalnym Przedstawicielem Handlowym Danfoss. Po rejestracji dostarczony zostanie plik licencji "registry.ini". Skopiuj "registry.ini" do folderu instalacyjnego (np. folderem domyślnym instalacji jest plik C:\ Danfoss Hexact) i spróbuj ponownie uruchomić Hexact. Jeśli nadal nie można otworzyć oprogramowania, uruchom ponownie komputer lub skontaktuj się z zespołem pomocy technicznej. Należy zauważyć, że istnieją trzy kody rejestracyjne z różnym ostatnim numerem dla jednego komputera. 2. PRZEGLĄD DANFOSS HEXACT Podczas uruchomienia Hexact, okno "Nowa aplikacja" pojawi się automatycznie. Okno to zawiera wszystkie dostępne aplikacje (Rysunek 3). W oknie tym można wybrać aplikacje, takie jak Pompa ciepła, Agregat chłodniczy, ogólne Chłodnictwo oraz wymienniki X-standard dla Ciepłownictwa. Dla każdej z aplikacji dostępne są różne funkcje Hexact, np.: Parownik, skraplacz itd., w aplikacji Pompa ciepła i Agregat chłodniczy; Jedna faza, Kaskada skraplaczy itd., w aplikacji ogólne Chłodnictwo XB, XG w aplikacji wymienników X-Standard. Uwaga : 'Nowa aplikacja' będzie się różnić w zależności od uprawnień. Rysunek 3 Nowa aplikacja Weź jako przykład aplikację dla produktów chłodniczych i wybierz "Pompa ciepła" przycisk 'Parownik' (Rysunek 4). Pasek narzędzi znajduje się w lewym górnym rogu okna. Użytkownik może korzystać z funkcji takich jak "Nowy", "Otwórz", "Zapisz", "Zapisz w Excel", "Wydrukuj", "Jednostki", "Multi Obliczenia" itp. Dodatkowo również z funkcji "Edytor Czynnika", która jest dostępna tylko dla autoryzowanych użytkowników. W lewym dolnym rogu okna znajduje się komunikat, informujący o ilości dni pozostałych do czasu wygaśnięcia licencji Hexact. Czas ten jest uzależniony od poziomu dostępu i jest kontrolowany przez plik rejestru. Po lewej stronie okna znajduje się obszar danych wejściowych. Użytkownik może wybrać jedną z trzech trybów "Konfiguracja", "Sprawdzenie" i "Symulacja". Następnie wprowadzić parametry w puste komórki i nacisnąć przycisk "oblicz", aby wykonać obliczenie. Po prawej stronie okna nie pojawią się żadne dane wyjściowe dopóki nie przeprowadzono obliczenia. Ogólna informacja o wymiennikach ciepła jest przedstawiona w prawym górnym rogu a szczegóły wybranego wymiennika ciepła są wyświetlane w dolnej części okna.

6 Rysunek 4 Dane wejściowe i wyjściowe dla obliczeń parownika Rysunek 5 pokazuje okno produktów z zakresu ciepłownictwa, na przykład wymienniki "X-standard" "XB". Większość narzędzi jest taka sama, z wyjątkiem niektórych specjalnych narzędzi w aplikacji produktów chłodniczych. Rysunek 5 Dane wejściowe i wyjściowe dla obliczeń wymienników XB

7 3. TRYB OBLICZEŃ - KONFIGURACJA Tryb obliczeń - Konfiguracja pomaga użytkownikowi dobrać właściwe wymienniki ciepła dla danych parametrów wejściowych. Dane wejściowe: Typ wymiennika ciepła: MPHE i BPHE jest dostępny dla aplikacji chłodniczych, podczas gdy XB i XG dla aplikacji ciepłowniczych. Dla każdego typu użytkownik może wybrać dostępne wymienniki ciepła. Ograniczenie wymiarów zezwala użytkownikowi na zawężenie wyboru o limit wymiarów wymienników Maksymalna liczba wymienników w układzie równoległym/szeregowym zezwala użytkownikowi na zawężenie wyboru o limit liczby wymienników. Typ przepływu: przeciwprądowy lub współprądowy Czynnik: użytkownik może wybrać czynniki chłodnicze lub grzewcze. Faza i ciśnienie / Temperatura nasycenia jest dostępna dla specjalnych aplikacji Stężenie jest dostępne dla specjalnych czynników grzewczych Moc Zapas powierzchni jest dolną granicą limitu obliczanej powierzchni wymiany ciepła Współczynnik oporu cieplnego jest oporem ciepła, który może kompensować zapas powierzchni Masowe / Objętościowe natężenie przepływu Ilość stopni Maksymalne spadki ciśnienia po obu stronach są wymagane Dane specjalne dla parowniku / ekonomizera: Temperatura cieczy na zaworze rozprężnym / Stan na wlocie służy do definiowania stanu wlotu czynnika chłodniczego Temperatura parowania jest zdefiniowana jako temperatura parowania powrotu po stronie chłodniczej Czynnik chłodniczy przegrzany / stan na wyjściu służy do definiowania stanu wylotu czynnika chłodniczego Temperatury wlotu i wylotu po stronie cieczy Dane specjalne dla skraplacza: Temperatury wlotu / stan na wlocie służy do definiowania stanu wlotu po stronie skraplacza Temperatura skraplania jest zdefiniowana jako wlot po stronie czynnika chłodniczego Dochłodzenie / stan na wylocie służy do definiowania stanu wylotu czynnika chłodniczego Temperatury wlotu i wylotu po stronie cieczy Dane specjalne dla kaskady skraplaczy: Temperatury wlotu / stan na wlocie służy do definiowania stanu wlotu po stronie skraplacza Temperatura punktu rosy jest zdefiniowana jako temperatura skraplania na wlocie po stronie skraplacza oraz jako temperatura parowania na wylocie po stronie parownika Dochłodzenie / stan na wylocie służy do definiowania stanu wylotu po stronie skraplacza Temperatura cieczy na zaworze rozprężnym / Stan na wlocie służy do definiowania stanu wlotu po stronie parownika Przegrzanie / stan na wylocie służy do definiowania stanu wylotu po stronie parownika Dane specjalne dla Dochładzacza / Schładzacza / Rekuperatora ciepła: Temperatury wlotu i wylotu po stronie chłodniczej i po stronie cieczy Dane specjalne dla stanu jednofazowego: Temperatury wlotu i wylotu po stronie 1 i stronie 2 Wyniki obejmują: Dla każdego wymiennika ciepła: nazwa wymiennika ciepła powiązana z ceną (jeżeli wartość istnieje), zapas powierzchni, liczba wymienników w układzie równoległym/szeregowym, ilość płyt na wymiennik, liczba kanałów dla czynnika chłodniczego i cieczy, całkowita powierzchnia wymiany ciepła, całkowity współczynnik przenikania ciepła i spadki ciśnienia.

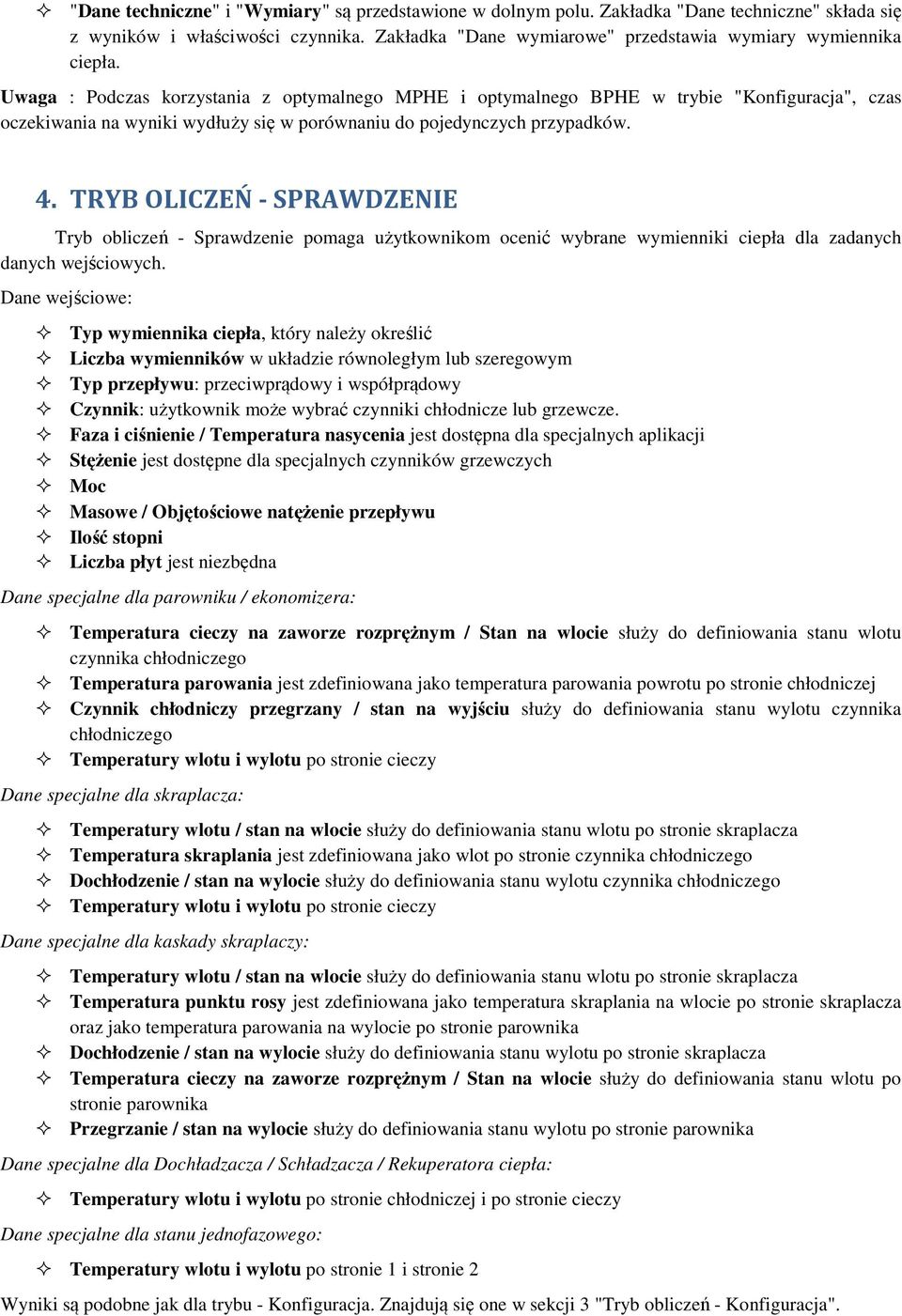

8 "Dane techniczne" i "Wymiary" są przedstawione w dolnym polu. Zakładka "Dane techniczne" składa się z wyników i właściwości czynnika. Zakładka "Dane wymiarowe" przedstawia wymiary wymiennika ciepła. Uwaga : Podczas korzystania z optymalnego MPHE i optymalnego BPHE w trybie "Konfiguracja", czas oczekiwania na wyniki wydłuży się w porównaniu do pojedynczych przypadków. 4. TRYB OLICZEŃ - SPRAWDZENIE Tryb obliczeń - Sprawdzenie pomaga użytkownikom ocenić wybrane wymienniki ciepła dla zadanych danych wejściowych. Dane wejściowe: Typ wymiennika ciepła, który należy określić Liczba wymienników w układzie równoległym lub szeregowym Typ przepływu: przeciwprądowy i współprądowy Czynnik: użytkownik może wybrać czynniki chłodnicze lub grzewcze. Faza i ciśnienie / Temperatura nasycenia jest dostępna dla specjalnych aplikacji Stężenie jest dostępne dla specjalnych czynników grzewczych Moc Masowe / Objętościowe natężenie przepływu Ilość stopni Liczba płyt jest niezbędna Dane specjalne dla parowniku / ekonomizera: Temperatura cieczy na zaworze rozprężnym / Stan na wlocie służy do definiowania stanu wlotu czynnika chłodniczego Temperatura parowania jest zdefiniowana jako temperatura parowania powrotu po stronie chłodniczej Czynnik chłodniczy przegrzany / stan na wyjściu służy do definiowania stanu wylotu czynnika chłodniczego Temperatury wlotu i wylotu po stronie cieczy Dane specjalne dla skraplacza: Temperatury wlotu / stan na wlocie służy do definiowania stanu wlotu po stronie skraplacza Temperatura skraplania jest zdefiniowana jako wlot po stronie czynnika chłodniczego Dochłodzenie / stan na wylocie służy do definiowania stanu wylotu czynnika chłodniczego Temperatury wlotu i wylotu po stronie cieczy Dane specjalne dla kaskady skraplaczy: Temperatury wlotu / stan na wlocie służy do definiowania stanu wlotu po stronie skraplacza Temperatura punktu rosy jest zdefiniowana jako temperatura skraplania na wlocie po stronie skraplacza oraz jako temperatura parowania na wylocie po stronie parownika Dochłodzenie / stan na wylocie służy do definiowania stanu wylotu po stronie skraplacza Temperatura cieczy na zaworze rozprężnym / Stan na wlocie służy do definiowania stanu wlotu po stronie parownika Przegrzanie / stan na wylocie służy do definiowania stanu wylotu po stronie parownika Dane specjalne dla Dochładzacza / Schładzacza / Rekuperatora ciepła: Temperatury wlotu i wylotu po stronie chłodniczej i po stronie cieczy Dane specjalne dla stanu jednofazowego: Temperatury wlotu i wylotu po stronie 1 i stronie 2 Wyniki są podobne jak dla trybu - Konfiguracja. Znajdują się one w sekcji 3 "Tryb obliczeń - Konfiguracja".

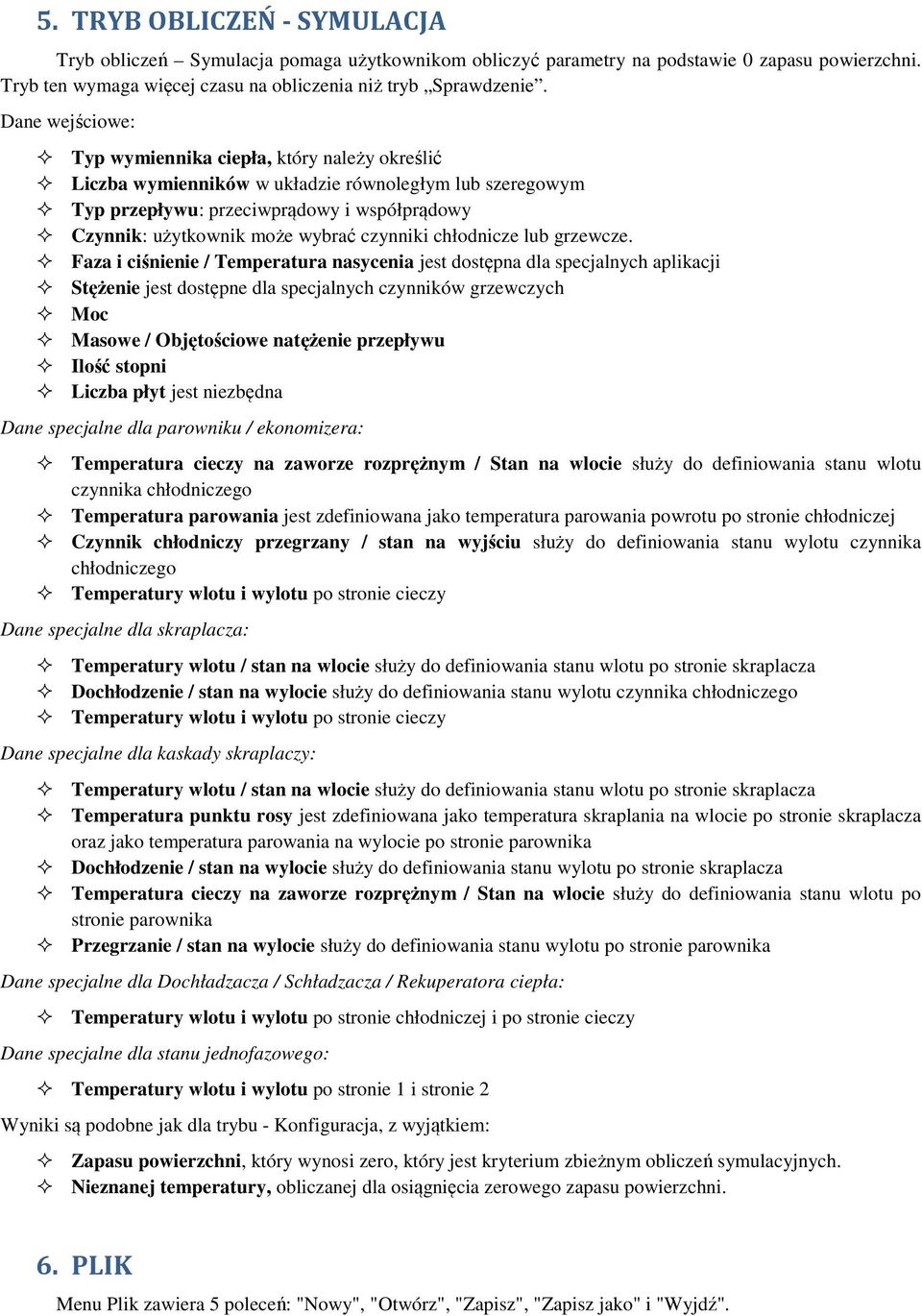

9 5. TRYB OBLICZEŃ - SYMULACJA Tryb obliczeń Symulacja pomaga użytkownikom obliczyć parametry na podstawie 0 zapasu powierzchni. Tryb ten wymaga więcej czasu na obliczenia niż tryb Sprawdzenie. Dane wejściowe: Typ wymiennika ciepła, który należy określić Liczba wymienników w układzie równoległym lub szeregowym Typ przepływu: przeciwprądowy i współprądowy Czynnik: użytkownik może wybrać czynniki chłodnicze lub grzewcze. Faza i ciśnienie / Temperatura nasycenia jest dostępna dla specjalnych aplikacji Stężenie jest dostępne dla specjalnych czynników grzewczych Moc Masowe / Objętościowe natężenie przepływu Ilość stopni Liczba płyt jest niezbędna Dane specjalne dla parowniku / ekonomizera: Temperatura cieczy na zaworze rozprężnym / Stan na wlocie służy do definiowania stanu wlotu czynnika chłodniczego Temperatura parowania jest zdefiniowana jako temperatura parowania powrotu po stronie chłodniczej Czynnik chłodniczy przegrzany / stan na wyjściu służy do definiowania stanu wylotu czynnika chłodniczego Temperatury wlotu i wylotu po stronie cieczy Dane specjalne dla skraplacza: Temperatury wlotu / stan na wlocie służy do definiowania stanu wlotu po stronie skraplacza Dochłodzenie / stan na wylocie służy do definiowania stanu wylotu czynnika chłodniczego Temperatury wlotu i wylotu po stronie cieczy Dane specjalne dla kaskady skraplaczy: Temperatury wlotu / stan na wlocie służy do definiowania stanu wlotu po stronie skraplacza Temperatura punktu rosy jest zdefiniowana jako temperatura skraplania na wlocie po stronie skraplacza oraz jako temperatura parowania na wylocie po stronie parownika Dochłodzenie / stan na wylocie służy do definiowania stanu wylotu po stronie skraplacza Temperatura cieczy na zaworze rozprężnym / Stan na wlocie służy do definiowania stanu wlotu po stronie parownika Przegrzanie / stan na wylocie służy do definiowania stanu wylotu po stronie parownika Dane specjalne dla Dochładzacza / Schładzacza / Rekuperatora ciepła: Temperatury wlotu i wylotu po stronie chłodniczej i po stronie cieczy Dane specjalne dla stanu jednofazowego: Temperatury wlotu i wylotu po stronie 1 i stronie 2 Wyniki są podobne jak dla trybu - Konfiguracja, z wyjątkiem: Zapasu powierzchni, który wynosi zero, który jest kryterium zbieżnym obliczeń symulacyjnych. Nieznanej temperatury, obliczanej dla osiągnięcia zerowego zapasu powierzchni. 6. PLIK Menu Plik zawiera 5 poleceń: "Nowy", "Otwórz", "Zapisz", "Zapisz jako" i "Wyjdź".

10 7. USTAWIENIA Menu Ustawienia jest obecnie dostępne tylko dla obliczania produktów ciepłownictwa. I zawiera wyłącznie funkcję "Kurs wymiany". 8. OKNO Menu Okno zawiera trzy wybieralne układy okien: kaskadowy, poziomy i pionowy. 9. POMOC Menu Pomoc zawiera funkcję O programie, która zawiera poszczególne informacje na temat Danfoss Hexact. 10. NOWY Kliknij ikonę NOWY aplikacje z rozwijanej listy. aby uaktywnić okno "Nowa aplikacja" i bezpośrednio wybrać wszystkie 11. OTWÓRZ Kliknij ikonę OTWÓRZ aby otworzyć istniejący plik.dat. 12. ZAPISZ Kliknij ikonę ZAPISZ aby zapisać zaznaczone rozwiązanie w pliku.dat. 13. ZAPISYWANIE W PROGRAMIE EXCEL Ikona Zapisywanie w EXCEL jest dostępna, gdy rozwiązanie jest zaznaczone w tabeli. I pomaga użytkownikowi zapisać dane i wyniki z zaznaczonego rozwiązania w pliku Excel. Uwaga: Podczas zapisywania, nie zmieniaj danych w programie. 14. WYDRUK Kliknij ikonę WYDRUK aby zapisać zaznaczone rozwiązanie w pliku doc dla produktów chłodniczych i pliku xls z 20 językami dla produktów ciepłowniczych. Ikona jest dostępna po wybraniu danego rozwiązania. Uwaga: Podczas zapisywania, nie zmieniaj danych w programie. 15. JEDNOSTKI MIAR Kliknij ikonę Jednostki aby zmienić układ jednostek miar. Dostępne są 4 rodzaje układów jednostek miar: SI, brytyjska, amerykańska, metryczna.

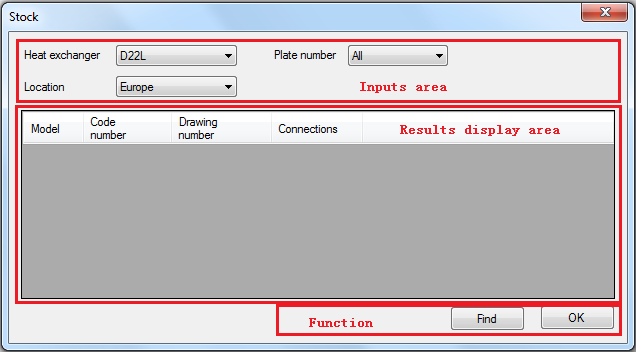

11 16. ZAPASY MAGAZYNOWE Ikona MAGAZYN jest dostępna tylko w aplikacji dla produktów chłodniczych. Może pomóc użytkownikom w zdobyciu informacji na temat ilości wymienników w magazynie. Po kliknięciu ikony, pojawi się okno zapasów (Rysunek 6). Rysunek 6 Okno zapasów magazynowych Typy wymienników ciepła w obszarze danych wejściowych zawierają wszystkie modele wymienników, jakie są dostępne na magazynie, zgodnie z wybraną aplikacją. Użytkownicy mogą wybrać ilość płyt i lokalizację, a następnie kliknąć przycisk "Znajdź", co spowoduje wyświetlenie kodu, numeru rysunku i połączeń w obszarze wyników. Jeśli opcja Wszystkie, w polu ilość płyt zostanie wybrana, wszystkie modele zgodnie z typem zostaną wyświetlone. Kliknij przycisku "OK" lub kliknij w prawym górnym rogu aby zamknąć okno.

12 17. MULTI OBLICZENIA Użytkownicy mogą wykonywać wiele obliczeń w trybie Konfiguracja/Sprawdzenie/Symulacja za pomocą ikony MULTI OBLICZENIA. Po jej kliknięciu, pojawi się nowe okno (Rysunek 7). Rysunek 7 Okno Multi Obliczenia W obszarze ELEMENTY widoczne są wymagane dane wejściowe i niektóre ważne wyniki dla specjalnych aplikacji. Początkowe okno Multi Obliczeń ma tylko jeden pusty wiersz w obszarze LISTY. Możliwe jest dodanie wierszy do LISTY według obliczeń użytkownika. W obszarze FUNKCJI dostępnych jest 5 funkcji używanych w Multi Obliczeniach. Krok pierwszy. Utwórz szablon Multi Obliczenia przy użyciu pierwszego przycisku. Gdy zostanie on kliknięty, nowy plik Excel zawierający wartości zostanie automatycznie utworzony zgodnie z wybraną aplikacją i wybranym trybem. Dane wejściowe oznaczone są w kolorze niebieskim. Dodatkowo typ wymiennika ciepła i czynnik może być wybrany, jak w oknie głównym. Plik Excel zawiera wartości wybieralne. Użytkownicy mogą dodać w nim dane, a następnie go zapisać. Krok drugi. Kliknij przycisk "Importuj", a program poprosi o wybór pliku Excel w komputerze użytkownika. Następnie wszystkie dane w wybranym pliku Excel będą zaimportowane do obszaru LISTY. Po zaimportowaniu wszystkich danych, kliknij przycisk "Uruchom" wykona obliczenia. Po zakończeniu obliczeń, pojawi się okno komunikatu (Rysunek 8)., wówczas program

13 Rysunek 8 Komunikat w oknie Obliczenia Multi Po uruchomieniu przycisku 'Eksportuj' dane i wyniki., wyświetli się nowy plik Excel zawierający wszystkie Uwagi: Kliknij przycisku "OK" lub kliknij w prawym górnym rogu aby zamknąć okno. Poprawny plik Excel z poprawnymi danymi jest bardzo istotny, ponieważ funkcja MULTI OBLICZENIA tylko wtedy może skonfigurować prawidłowe typy wymienników ciepła i poprawne dane wejściowe połączone z głównym oknem. Wartość domyślna będzie używana, jeśli brakuje wymaganej danej wejściowej, która może powodować niepewne wyniki. Jeżeli dane wejściowe nie są wymagane przy obliczeniach w specjalnych trybach, wartość zostanie zignorowana i zastąpiona wynikiem. Dopuszczalne jest ręczne wprowadzenie danych wejściowych do LISTY. Multi Obliczenia mogą zająć więcej czasu z powodu uzyskania wyników z wielu obliczeń i ich trybów. 18. OBLICZENIA SPADKÓW CIŚNIENIA Kliknij ikonę OBLICZENIA SPADKÓW CIŚNIENIA, a pojawi się nowe okno do obliczeń spadku ciśnienia (Rysunek 9) C:\Users\pldh0009\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Outlook\B43CP8X2\UserManual-2.docx Rysunek 9 Okno obliczenia spadków ciśnienia

14 Istnieją trzy obszary w oknie " Obliczenia spadków ciśnienia ". Obszar danych wejściowych zawiera wymagane dane. LISTA wymienników ciepła i czynników jest taka sama, jak w oknie głównym. Istnieją niektóre ograniczenia w Stężeniu i Fazie zgodnie z czynnikiem i aplikacją. Kliknij przycisk "Uruchom" widoczne w obszarze Wyniki., aby obliczenia były oparte na danych wejściowych. Wyniki będą Kliknij przycisk "Eksportuj" do zapisu wyników. Kliknij przycisku "OK" lub kliknij w prawym górnym rogu aby zamknąć okno. 19. EDYTOR CZYNNIKA EDYTOR CZYNNIKA umożliwia użytkownikom edycję specjalnych czynników. Jest to ograniczona funkcja i jest dostępna tylko dla zespołu wspierającego lub autoryzowanych użytkowników. Po kliknięciu ikony pojawi się nowe okno Edytora Czynnika (Rysunek 10): Rysunek 10 Okno edytora czynnika Wszystkie zdefiniowane przez użytkownika czynniki znajdują się po lewej stronie okna. Użytkownik może dodać nowe czynniki, edytować lub usunąć istniejące zdefiniowane przez siebie czynniki. Kliknij przycisk Usuń aby usunąć wybrany czynnik. 11). Gdy chcesz dodać nowy czynnik, kliknij przycisk "Nowy" Użytkownik może zdefiniować: a pojawi się okno edytora (Rysunek Nazwę czynnika Rodzaj czynnika: obecnie, jest dostępny tylko dla pojedynczej fazy, włącznie ze stanem płynnym i gazowym Liczba punktów danych: 1 do 3 punktów są akceptowane i punkty te są wykorzystywane do ustalenia właściwości termicznych. Układ jednostek miar: SI lub brytyjski do wyboru. Temperatura, lepkości, gęstość, pojemność cieplna i przewodność są wymagane do ustawienia w tabeli.

15 Rysunek 11 Nowy / Edycja okna w Edytorze czynnika Po kliknięciu przycisku "Edytuj", pojawi się okno edycji (Rysunek 11). W funkcji edycji, operacje są takie same, jak w funkcji Nowy, z wyjątkiem zmiany nazwy czynnika. Po kliknięciu przycisku "Zapisz" wszystkie wartości w oknie Nowy / Edycja, zostaną zapisane do obliczeń. Po zapisie, czynnik pojawi się na rozwijalnej liście. Kliknij przycisk "Zamknij" lub kliknij w prawym górnym rogu aby zamknąć okno. 20. WALUTA I KURS WYMIANY Istnieją trzy możliwości, aby zdefiniować walutę: RMB, USD i EUR. Ikona "Waluta" zmiany waluty. służy do Wybierz w menu Ustawienia "Kurs wymiany" aby określić kurs wymiany waluty. Po uruchomieniu, pojawi się okno ustawień (Rysunek 12).

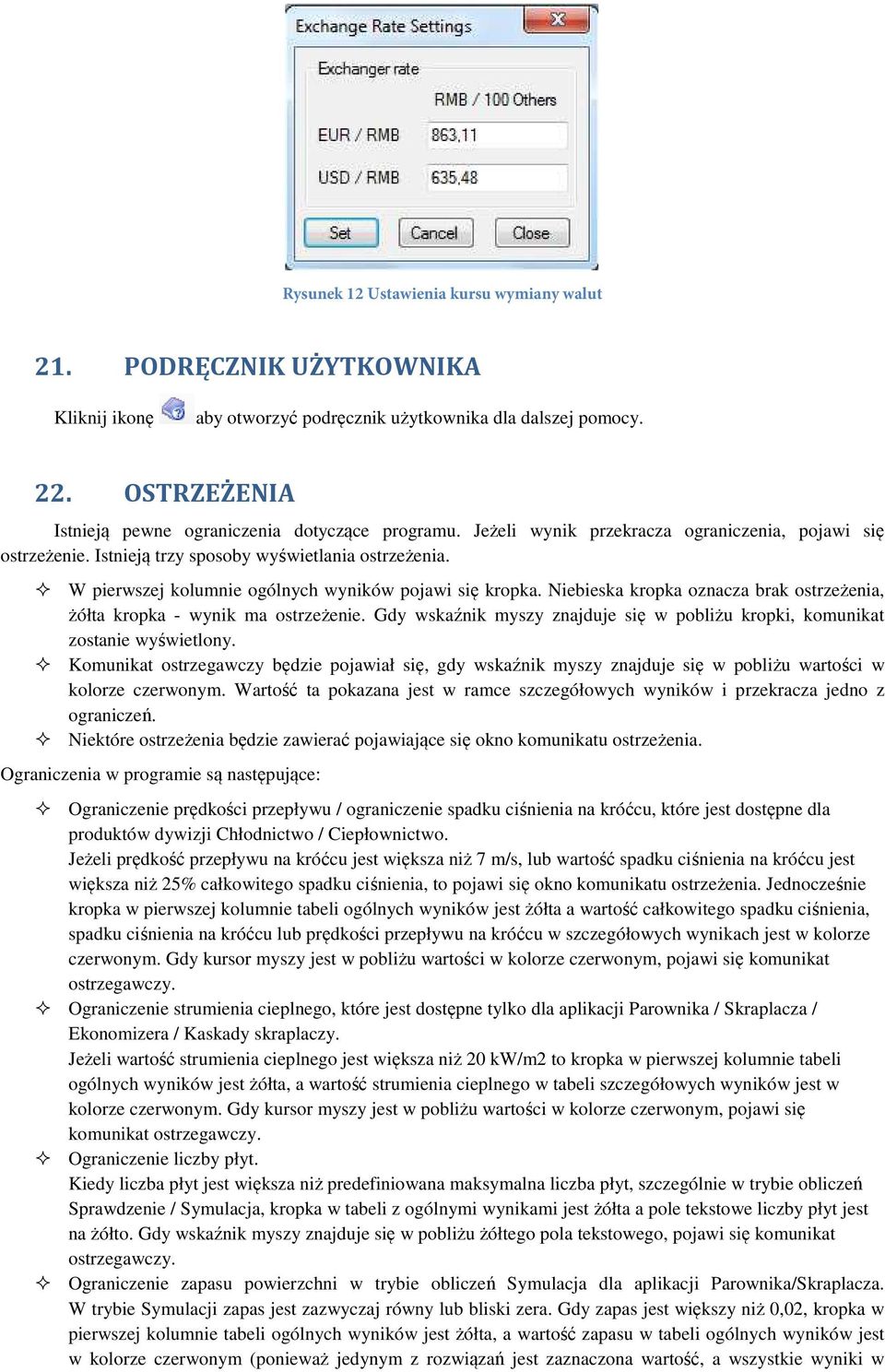

16 Rysunek 12 Ustawienia kursu wymiany walut 21. PODRĘCZNIK UŻYTKOWNIKA Kliknij ikonę aby otworzyć podręcznik użytkownika dla dalszej pomocy. 22. OSTRZEŻENIA Istnieją pewne ograniczenia dotyczące programu. Jeżeli wynik przekracza ograniczenia, pojawi się ostrzeżenie. Istnieją trzy sposoby wyświetlania ostrzeżenia. W pierwszej kolumnie ogólnych wyników pojawi się kropka. Niebieska kropka oznacza brak ostrzeżenia, żółta kropka - wynik ma ostrzeżenie. Gdy wskaźnik myszy znajduje się w pobliżu kropki, komunikat zostanie wyświetlony. Komunikat ostrzegawczy będzie pojawiał się, gdy wskaźnik myszy znajduje się w pobliżu wartości w kolorze czerwonym. Wartość ta pokazana jest w ramce szczegółowych wyników i przekracza jedno z ograniczeń. Niektóre ostrzeżenia będzie zawierać pojawiające się okno komunikatu ostrzeżenia. Ograniczenia w programie są następujące: Ograniczenie prędkości przepływu / ograniczenie spadku ciśnienia na króćcu, które jest dostępne dla produktów dywizji Chłodnictwo / Ciepłownictwo. Jeżeli prędkość przepływu na króćcu jest większa niż 7 m/s, lub wartość spadku ciśnienia na króćcu jest większa niż 25% całkowitego spadku ciśnienia, to pojawi się okno komunikatu ostrzeżenia. Jednocześnie kropka w pierwszej kolumnie tabeli ogólnych wyników jest żółta a wartość całkowitego spadku ciśnienia, spadku ciśnienia na króćcu lub prędkości przepływu na króćcu w szczegółowych wynikach jest w kolorze czerwonym. Gdy kursor myszy jest w pobliżu wartości w kolorze czerwonym, pojawi się komunikat ostrzegawczy. Ograniczenie strumienia cieplnego, które jest dostępne tylko dla aplikacji Parownika / Skraplacza / Ekonomizera / Kaskady skraplaczy. Jeżeli wartość strumienia cieplnego jest większa niż 20 kw/m2 to kropka w pierwszej kolumnie tabeli ogólnych wyników jest żółta, a wartość strumienia cieplnego w tabeli szczegółowych wyników jest w kolorze czerwonym. Gdy kursor myszy jest w pobliżu wartości w kolorze czerwonym, pojawi się komunikat ostrzegawczy. Ograniczenie liczby płyt. Kiedy liczba płyt jest większa niż predefiniowana maksymalna liczba płyt, szczególnie w trybie obliczeń Sprawdzenie / Symulacja, kropka w tabeli z ogólnymi wynikami jest żółta a pole tekstowe liczby płyt jest na żółto. Gdy wskaźnik myszy znajduje się w pobliżu żółtego pola tekstowego, pojawi się komunikat ostrzegawczy. Ograniczenie zapasu powierzchni w trybie obliczeń Symulacja dla aplikacji Parownika/Skraplacza. W trybie Symulacji zapas jest zazwyczaj równy lub bliski zera. Gdy zapas jest większy niż 0,02, kropka w pierwszej kolumnie tabeli ogólnych wyników jest żółta, a wartość zapasu w tabeli ogólnych wyników jest w kolorze czerwonym (ponieważ jedynym z rozwiązań jest zaznaczona wartość, a wszystkie wyniki w

17 ogólnych rezultatach są podświetlone w kolorze niebieskim, ostrzeżenie jest niewidoczne). Gdy kursor myszy jest bliski wartości zapasu, pojawi się komunikat ostrzegawczy: "Do zagwarantowania, że temperatura wylotu po stronie chłodniczej jest większa niż temperatura wlotu po stronie płynu, zapas powierzchni będzie większy niż 0". 23. KOMUNIKAT BŁĘDU LUB BRAK ROZWIĄZANIA Jeśli wystąpią jakieś nieprawidłowości w programie, pojawi się komunikat o błędzie lub o braku rozwiązania. Możliwe jest pojawienie się komunikatu o błędzie bądź informacja oznaczona kolorem czerwonym w obszarze danych wejściowych. Wiadomość pojawi się w czasie, gdy kursor myszy znajdzie się w pobliżu błędnej danej. Błąd zostanie podzielony na dwa następujące elementy: Błąd lub konflikt danych wejściowych, który doprowadzi do braku obliczeń. Zbyt wiele lub za mało danych wejściowych. Przecinające się linie temperatur. Błędne dane wejściowe. Ustawienia programu: Wartość zapasu powierzchni powinna być w zakresie od -50 ~ 200%. Współczynnik oporu cieplnego powinien być w zakresie 0 ~ 2 m2-k/kw. Ograniczenia obliczeń dla pary. Gaz / Ciecz w fazie ograniczenia wyboru Brak rozwiązania W trybie Konfiguracja: dane wejściowe poza zakresem zbyt dużo płyt - poza zakresem Maksymalnej liczby płyt. Brak możliwości wyszukania rozwiązania. Nieprawidłowy typ wymiennika ciepła.
