Przedmiar robót elektrycznych dla zakresu IIB (część 1/1)

Transkrypt

1 CZĘŚĆ ELEKTRYCZNA Lp Określenie zakresu robót Nazwa J.m. Ilość Cena jedn. Wartość Budowa kanalizacji teletechniczna ELV (kolor pomarańczowy) Budowa kanalizacji z rur AROT typu DVK-T (połączenie wodoszczelne) 125/108 (kolor pomarańczowy) w układzie 2x4 (8 rur) na głębokości zgodnej z projektwm konstrukcyjnym nawierzchni wraz ze studniami Ŝelbetowymi wykonywanymi wg. kanalizacja 8 m 395 projektu konstrukcyjnego studni. Pokrywy na studniach Ŝelbetowe wyposaŝone w otworów 1 właz Ŝeliwny typu cięŝkiego, dostosowane do poziomu nawierzchni. Studnie wyposaŝyć w gardła i wprowadzić rury. Kategoria gruntu III. Nad rurami przewidziana jest nawierzchnia betonowa z podbudową wg. projektu konstrukcyjnego nawierzchni. studnie szt Budowa kanalizacji z rur AROT typu DVK-T (połączenie wodoszczelne) 125/108 (kolor pomarańczowy) w układzie 2x2 (4 rury) od studni do wieŝ nr W-5, W-10, W-11 (wprowadzenie rur na wieŝę oświetleniową wykonać zgodnie z projektem konstrukcyjnym fundamentu) Kategoria gruntu III. Budowa kanalizacji elektrycznej nn-0,4kv LV (kolor niebieski) Budowa kanalizacji z rur AROT typu DVK-T (połączenie wodoszczelne) 160/135 (kolor niebieski) w układzie 2x3 (6 rur) na głębokości zgodnej z projektwm konstrukcyjnym nawierzchni wraz ze studniami Ŝelbetowymi wykonywanymi wg. projektu konstrukcyjnego studni. Pokrywy na studniach Ŝelbetowe wyposaŝone w właz Ŝeliwny typu cięŝkiego, dostosowane do poziomu nawierzchni. Studnie wyposaŝyć w gardła i wprowadzić rury. Kategoria gruntu III. Nad rurami przewidziana jest nawierzchnia betonowa z podbudową wg. projektu konstrukcyjnego nawierzchni. Wraz z rurami naleŝy ułoŝyć bednarkę stalową ocynkowaną FeZn 25x4, którą naleŝy wprowadzić do kaŝdej studni. Budowa kanalizacji z rur AROT typu DVK-T (połączenie wodoszczelne) 160/135 (kolor niebieski) w układzie 1x2 (2 rury) od studni do zespołu gniazdowego G. Kategoria gruntu III. Wraz z rurami naleŝy ułoŝyć bednarkę stalową ocynkowaną FeZn 25x4. Nad rurami przewidziana jest nawierzchnia betonowa z podbudową wg. projektu konstrukcyjnego nawierzchni. Budowa kanalizacji elektrycznej SN-15kV HV (kolor czerwony) kanalizacja 4 otwory m 25 studnie szt 0 kanalizacja 6 otworów m 490 bednarka m 540 studnie szt 6 kanalizacja 2 otwory m 75 bednarka m 85 studnie szt 3 5 Brak kanalizacji HV i sieci kablowej SN-15kV kanalizacja m 0 WieŜe reflektorowe W-5, W-10, W-11(konstrukcja)

2 6 Dostawa i montaŝ wieŝ reflektorowych W5, W10, W11 o wysokości 36 m dla II strefy wiatrowej na fundamencie Ŝelbetowym wykonywanym na mokro wg. projektu konstrukcyjnego. Konstrukcja wieŝy z ramą dla montaŝu projektorów i drabinką wejściową - stalowa, kratowa w całości ocynkowana ogniowo. Produkcja VALMONT. WieŜa musi umoŝliwiać zainstalowanie urządzeń antenowych i fiderów dla potrzeb teletechniki. WieŜa musi być wyposaŝona w specjalistyczny sprzęt zabezpieczający obsługę przed upadkiem z wysokości f-my SÖLL. WieŜe reflektorowe W-5, W-10, W-1 (wyposaŝenie i zasil.) konstrukcja wieŝy kpl 3 7 Instalacje elektryczne na wieŝy W-5 Zasilanie wieŝy W-5 z rozdzielnicy RW-4 kablem YKY 5x120mm 2 układanym w kanalizacji kablowej kabel m 50 MontaŜ korytek kablowych korytko kabl. m 40 MontaŜ instalacji elektrycznej w korytkach kablowych kabel typ YKYŜo 3x2,5mm 2 kabel m 160 przewód typ OP 3x2.5mm 2 przewód m 10 puszki rozgałęźne 4mm 2 puszka szt 4 MontaŜ opraw projektory oświetleniowe firmy PHILIPS projektor szt 3 oprawa przeszkodowa firmy ES-SYSTEM oprawa szt 1 MontaŜ rozdzielnicy RW-5 w obudowie nierdzewnej o stopniu ochrony IP54 z aparaturą łączeniową, zabezpieczeniową i sterowniczą firmy MOELLER, urządzeniami stabilizacyjno-zapłonowymi projektorów firmy PHILIPS i gniazdem rozdzielnica kpl 1 wtyczkowym 32A firmy MENNEKES MontaŜ instalacji odgromowej iglica szt 1 Podstawa wieŝy podłączona płaskownikiem Fe/Zn do uziomu otokowego. Przy podłączeniu płaskownika do wieŝy zainstalowane złącza kontrolne. otok kpl. 1 Próby funkcjonalne, pomiary ochrony i natęŝenia oświetlenia pomiary kpl 1 Instalacje elektryczne na wieŝy W-10 Zasilanie wieŝy W-10 ze rozdzielnicy RW-9 kablem YKY 5x120mm 2 układanym w kanalizacji kablowej kabel m 50 MontaŜ korytek kablowych korytko kabl. m 40 MontaŜ instalacji elektrycznej w korytkach kablowych kabel typ YKYŜo 3x2,5mm 2 kabel m 120

3 8 9 przewód typ OP 3x2.5mm 2 przewód m 8 puszki rozgałęźne 4mm 2 puszka szt 3 MontaŜ opraw projektory oświetleniowe firmy PHILIPS projektor szt 2 oprawa przeszkodowa firmy ES-SYSTEM oprawa szt 1 MontaŜ rozdzielnicy RW-10 w obudowie nierdzewnej o stopniu ochrony IP54 z aparaturą łączeniową, zabezpieczeniową i sterowniczą firmy MOELLER, urządzeniami stabilizacyjno-zapłonowymi projektorów firmy PHILIPS i gniazdem rozdzielnica kpl 1 wtyczkowym 32A firmy MENNEKES MontaŜ instalacji odgromowej iglica szt 1 Podstawa wieŝy podłączona płaskownikiem Fe/Zn do uziomu otokowego. Przy podłączeniu płaskownika do wieŝy zainstalowane złącza kontrolne. otok kpl. 1 Próby funkcjonalne, pomiary ochrony i natęŝenia oświetlenia pomiary kpl 1 Instalacje elektryczne na wieŝy W-11 Zasilanie wieŝy W-11 z rozdzielnicy RW-10 kablem YKY 5x120mm 2 układanym w kanalizacji kablowej kabel m 50 MontaŜ korytek kablowych korytko kabl. m 40 MontaŜ instalacji elektrycznej w korytkach kablowych kabel typ YKYŜo 3x2,5mm 2 kabel m 160 przewód typ OP 3x2.5mm 2 przewód m 10 puszki rozgałęźne 4mm 2 puszka szt 4 MontaŜ opraw projektory oświetleniowe firmy PHILIPS projektor szt 3 oprawa przeszkodowa firmy ES-SYSTEM oprawa szt 1 MontaŜ rozdzielnicy RW-11 w obudowie nierdzewnej o stopniu ochrony IP54 z aparaturą łączeniową, zabezpieczeniową i sterowniczą firmy MOELLER, urządzeniami stabilizacyjno-zapłonowymi projektorów firmy PHILIPS i gniazdem rozdzielnica kpl 1 wtyczkowym 32A firmy MENNEKES MontaŜ instalacji odgromowej iglica szt 1 Podstawa wieŝy podłączona płaskownikiem Fe/Zn do uziomu otokowego. Przy podłączeniu płaskownika do wieŝy zainstalowane złącza kontrolne. otok kpl. 1 Próby funkcjonalne, pomiary ochrony i natęŝenia oświetlenia pomiary kpl 1 Zasilanie zestawu gniazdowego G przy wieŝy W-5, W-10, W Dostwa i montaŝ skrzynki zestawu gniazdowego G z jego montaŝem wg. projektu konstrukcyjnego nawierzchni zestaw G kpl 5

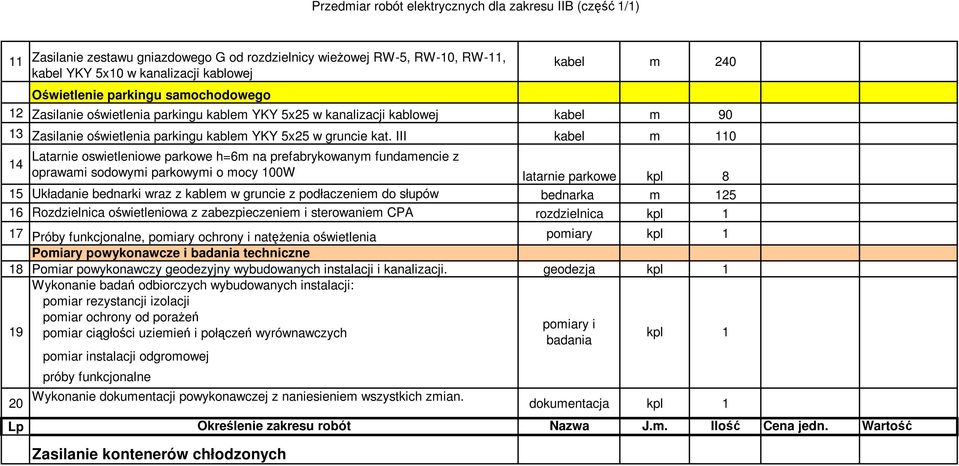

4 11 Zasilanie zestawu gniazdowego G od rozdzielnicy wieŝowej RW-5, RW-10, RW-11, kabel YKY 5x10 w kanalizacji kablowej kabel m 240 Oświetlenie parkingu samochodowego 12 Zasilanie oświetlenia parkingu kablem YKY 5x25 w kanalizacji kablowej kabel m Zasilanie oświetlenia parkingu kablem YKY 5x25 w gruncie kat. III kabel m Latarnie oswietleniowe parkowe h=6m na prefabrykowanym fundamencie z oprawami sodowymi parkowymi o mocy 100W latarnie parkowe kpl 8 15 Układanie bednarki wraz z kablem w gruncie z podłaczeniem do słupów bednarka m Rozdzielnica oświetleniowa z zabezpieczeniem i sterowaniem CPA rozdzielnica kpl 1 17 Próby funkcjonalne, pomiary ochrony i natęŝenia oświetlenia pomiary kpl 1 Pomiary powykonawcze i badania techniczne 18 Pomiar powykonawczy geodezyjny wybudowanych instalacji i kanalizacji. geodezja kpl 1 Wykonanie badań odbiorczych wybudowanych instalacji: pomiar rezystancji izolacji 19 pomiar ochrony od poraŝeń pomiar ciągłości uziemień i połączeń wyrównawczych pomiar instalacji odgromowej próby funkcjonalne 20 Wykonanie dokumentacji powykonawczej z naniesieniem wszystkich zmian. dokumentacja kpl 1 Lp Określenie zakresu robót Nazwa J.m. Ilość Cena jedn. Wartość Zasilanie kontenerów chłodzonych pomiary i badania kpl 1

5 1 2 3 Dostawa i montaŝ stacji transformatorowych T5, T6, T7, T8 do zasilania rozdzielnic RK przeznaczonych dla zasilania zestawów gniazd wtyczkowych dla kontenerów chłodzonych. Stacje transformatorowe w wykonaniu indywidualnym blaszanym, wolnostojącym prod. ABB. Układ elektryczny stacji naleŝy wykonać wg schematów: rozdzielnica SN 15 kv, rozdzielnica nn 0,4 kv. Stacje wyposaŝyć w transformatory suche 15/0,4 kv o mocy 630 kva. Rozdzielnica wyposaŝona będzie w baterie kondensatorów BK 240 kvar. Stacje będą posadowione na nawierzchni betonowej placu składowego pod galerią do obsługi kontenerów chłodzonych. Pod rozdzielnicą SN i nn przewiduje się oddzielne studzienki kablowe. Dostawa i montaŝ rozdzielnic przeznaczonych dla zasilania zestawów gniazd wtyczkowych dla kontenerów chłodzonych RK5/1, RK5/2, RK6/1, RK7/1, RK8/1, RK8/2, Rozdzielnice blaszane, ze stali nierdzewnej, wolnostojące na cokole stalowym, mocowanym do nawierzchni betonowej placu składowego (pod galerią). Rozdzielnice RK wraz z całym osprzętem oraz aparaturą produkcji MOELLER. Z rozdzielnic zasilane będą zestawy gniazdowe do kontenerów chłodzonych i oświetlenie ogólne galerii, oraz dodatkowe gniazda 32A dla zasilania pojazdów RT Dostawa i montaŝ galerii stalowej na której będzie wykonana instalacja elektryczna zasilania zestawó gniazd wtyczkowych dla kontenerów chłodzonych. Galeria wyposaŝona będzie w oświetlenie (Konstrukcja i montaŝ galerii nie jest przedmiotem robót elektrycznych). Na kaŝdym z trzech poziomów galerii zainstalowanych będzie po 8 zestawów gniazdowych [rozłącznik + gniazdo 32 A] dla podłaczenia kontenerów, oraz dodatkowo zainstalowane będą zestawy gniazd dla pojazdów RT. KaŜdy zestaw gniazdowy naleŝy zasilić oddzielnym stacja kpl 4 rozdzielnica kpl 6 galeria kpl 6 kabel m 2260 zestaw gniazd. do kontenerów kpl 144

6 pojazdów RT. KaŜdy zestaw gniazdowy naleŝy zasilić oddzielnym 4 kablem YKY 5x6 mm2 z rozdzielnicy RK. Kable układać w korytkach kablowych stalowych ocynkowanych ogniowo, mocowanych do zestaw gniazdowy do kpl 8 MENNEKES. KaŜdy poziom galerii będzie wyposaŝony w instalację konstrukcji stalowej galerii. Wszytskie zestawy gniazdowe produkcji oprawy RT szt 108 oświetleniową z oprawami świetlówkowymi prod. PHILIPS. Instalację wyłączniki szt 3 zasilania opraw wykonać przewodem YDYŜo 3x2,5 układanym na przewód m 640 Budowa sieci kablowych (HV) SN 15 kv od stacji TO-1 do stacji T5, T6, T7, T8. Projektuje się kabel 3xXnUHAKXS 1x120 mm 2 ułoŝony w kabel m przepustach rurowych. Wykonanie głowic kablowych w rozdzielnicach SN 15 kv w stacji TO-1 i stacjach T5-T8. głowica kpl 10 6 Budowa sieci kablowej (LV) nn 0,4 kv od stacji T5, T6, T7, T8, do rozdzielnic kontenerowych RK5/1, RK5/2, RK6/1, RK7/1, RK8/1, RK8/2. Projektuje się kabel typu YKY 4x240 mm 2. Kabel ułoŝony kabel m 260 będzie w przepustach kablowych i studzienkach. 7 Wykonanie głowic kablowych nn-0,4kv w RK oraz w stacjach T. głowica kpl 20 8 Wykonanie za pomocą bednarki stalowej ocynkowanej FeZn 25x4 kompletnej zewnętrznej instalacji uziemiającej i ekwipotencjalizacji stacji transformatorowych T. Połączyć wszystkie elementy metalowe bednarka m 100 konstrukcji stacji, galerii, rozdzielnic, itd. Wykonanie badań odbiorczych wybudowanych instalacji: Stacji transformatorowych T Linii kablowych SN 15 kv wraz z osprzętem, 9 Linii kablowych nn 0,4 kv wraz z osprzętem, pomiary i Rozdzielnic kontenerowych RK, badania kpl 1 Instalacji galerii, Instalacji uziemiającej i ekwipotencjalizacji, Próby funkcjonalne. Wykonanie dokumentacji powykonawczej z naniesieniem wszystkich 10 zmian. dokumentacja kpl 1
