INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ + ŹRÓDŁO ŚWIATŁA WIDZIALNEGO KINGFISHER

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ + ŹRÓDŁO ŚWIATŁA WIDZIALNEGO KINGFISHER"

Transkrypt

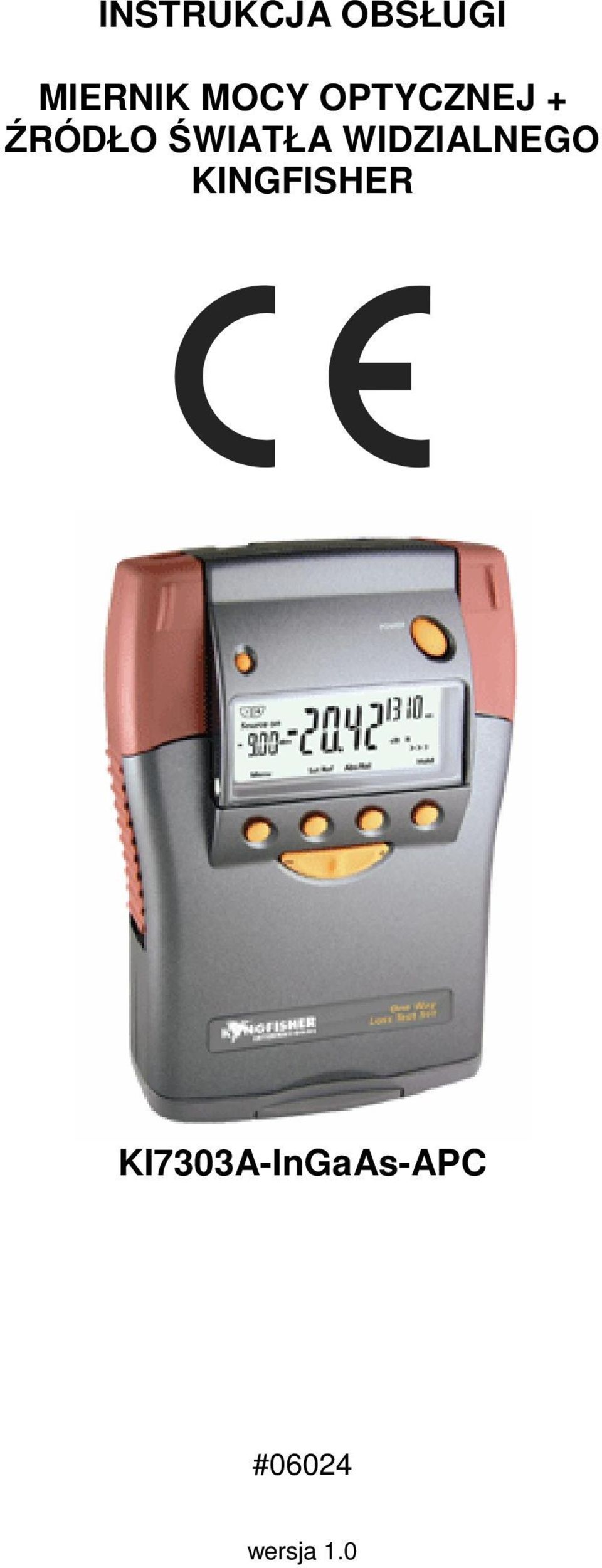

1 INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ + ŹRÓDŁO ŚWIATŁA WIDZIALNEGO KINGFISHER KI7303A-InGaAs-APC #06024 wersja 1.0

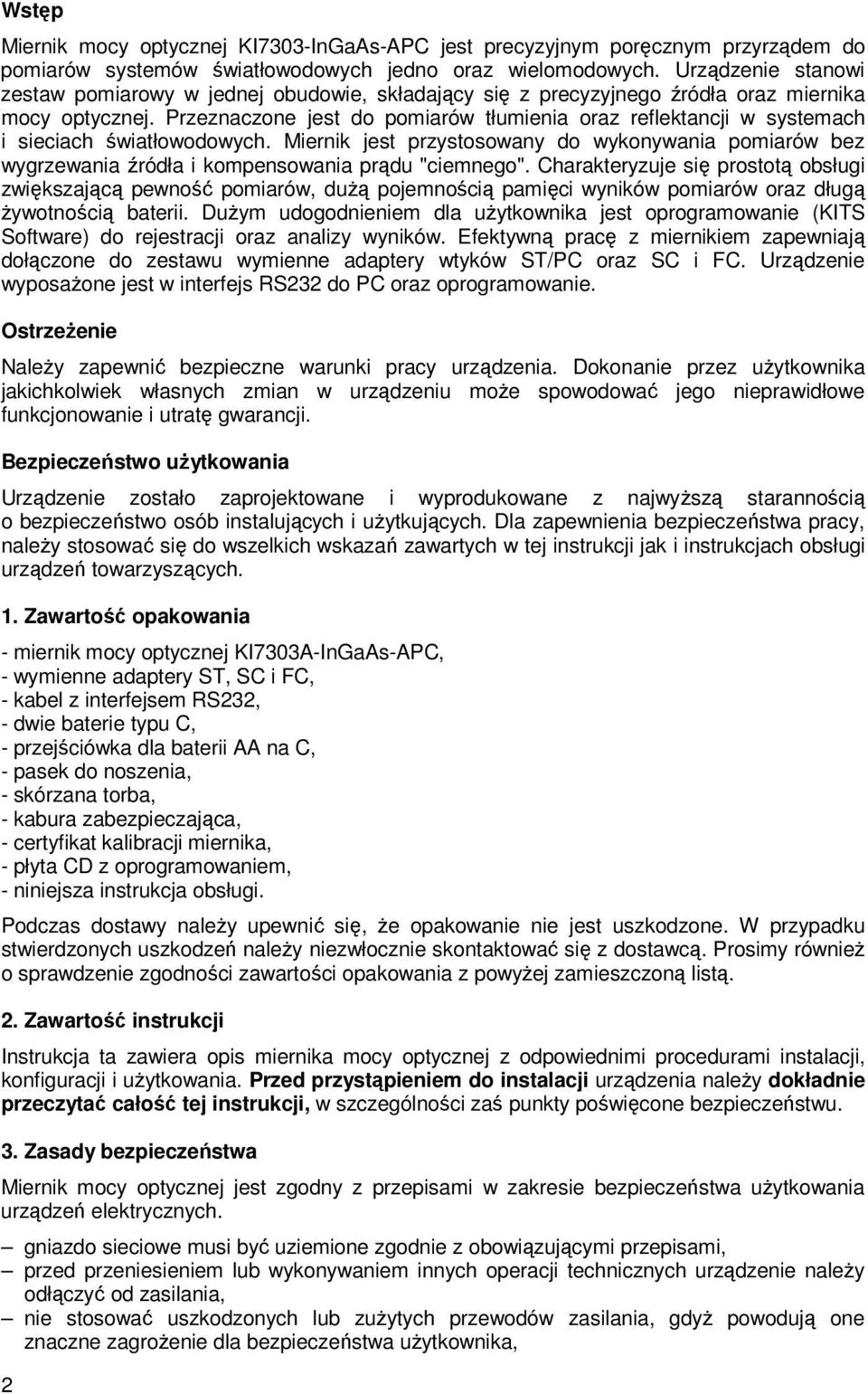

2 Wstęp Miernik mocy optycznej KI7303-InGaAs-APC jest precyzyjnym poręcznym przyrządem do pomiarów systemów światłowodowych jedno oraz wielomodowych. Urządzenie stanowi zestaw pomiarowy w jednej obudowie, składający się z precyzyjnego źródła oraz miernika mocy optycznej. Przeznaczone jest do pomiarów tłumienia oraz reflektancji w systemach i sieciach światłowodowych. Miernik jest przystosowany do wykonywania pomiarów bez wygrzewania źródła i kompensowania prądu "ciemnego". Charakteryzuje się prostotą obsługi zwiększającą pewność pomiarów, duŝą pojemnością pamięci wyników pomiarów oraz długą Ŝywotnością baterii. DuŜym udogodnieniem dla uŝytkownika jest oprogramowanie (KITS Software) do rejestracji oraz analizy wyników. Efektywną pracę z miernikiem zapewniają dołączone do zestawu wymienne adaptery wtyków ST/PC oraz SC i FC. Urządzenie wyposaŝone jest w interfejs RS232 do PC oraz oprogramowanie. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących. 1. Zawartość opakowania - miernik mocy optycznej KI7303A-InGaAs-APC, - wymienne adaptery ST, SC i FC, - kabel z interfejsem RS232, - dwie baterie typu C, - przejściówka dla baterii AA na C, - pasek do noszenia, - skórzana torba, - kabura zabezpieczająca, - certyfikat kalibracji miernika, - płyta CD z oprogramowaniem, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis miernika mocy optycznej z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Miernik mocy optycznej jest zgodny z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, 2

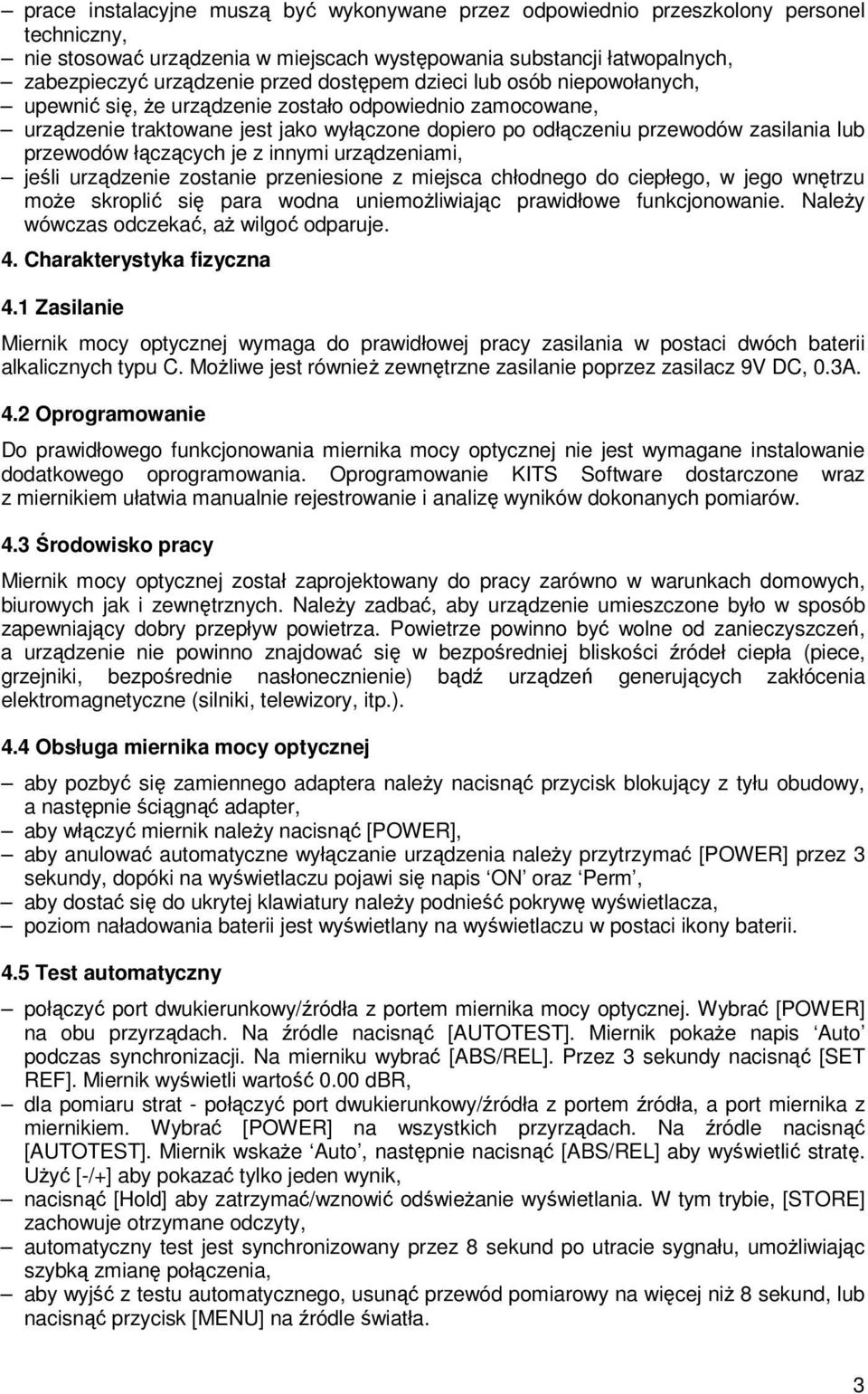

3 prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, nie stosować urządzenia w miejscach występowania substancji łatwopalnych, zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania lub przewodów łączących je z innymi urządzeniami, jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. 4. Charakterystyka fizyczna 4.1 Zasilanie Miernik mocy optycznej wymaga do prawidłowej pracy zasilania w postaci dwóch baterii alkalicznych typu C. MoŜliwe jest równieŝ zewnętrzne zasilanie poprzez zasilacz 9V DC, 0.3A. 4.2 Oprogramowanie Do prawidłowego funkcjonowania miernika mocy optycznej nie jest wymagane instalowanie dodatkowego oprogramowania. Oprogramowanie KITS Software dostarczone wraz z miernikiem ułatwia manualnie rejestrowanie i analizę wyników dokonanych pomiarów. 4.3 Środowisko pracy Miernik mocy optycznej został zaprojektowany do pracy zarówno w warunkach domowych, biurowych jak i zewnętrznych. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.). 4.4 Obsługa miernika mocy optycznej aby pozbyć się zamiennego adaptera naleŝy nacisnąć przycisk blokujący z tyłu obudowy, a następnie ściągnąć adapter, aby włączyć miernik naleŝy nacisnąć [POWER], aby anulować automatyczne wyłączanie urządzenia naleŝy przytrzymać [POWER] przez 3 sekundy, dopóki na wyświetlaczu pojawi się napis ON oraz Perm, aby dostać się do ukrytej klawiatury naleŝy podnieść pokrywę wyświetlacza, poziom naładowania baterii jest wyświetlany na wyświetlaczu w postaci ikony baterii. 4.5 Test automatyczny połączyć port dwukierunkowy/źródła z portem miernika mocy optycznej. Wybrać [POWER] na obu przyrządach. Na źródle nacisnąć [AUTOTEST]. Miernik pokaŝe napis Auto podczas synchronizacji. Na mierniku wybrać [ABS/REL]. Przez 3 sekundy nacisnąć [SET REF]. Miernik wyświetli wartość 0.00 dbr, dla pomiaru strat - połączyć port dwukierunkowy/źródła z portem źródła, a port miernika z miernikiem. Wybrać [POWER] na wszystkich przyrządach. Na źródle nacisnąć [AUTOTEST]. Miernik wskaŝe Auto, następnie nacisnąć [ABS/REL] aby wyświetlić stratę. UŜyć [-/+] aby pokazać tylko jeden wynik, nacisnąć [Hold] aby zatrzymać/wznowić odświeŝanie wyświetlania. W tym trybie, [STORE] zachowuje otrzymane odczyty, automatyczny test jest synchronizowany przez 8 sekund po utracie sygnału, umoŝliwiając szybką zmianę połączenia, aby wyjść z testu automatycznego, usunąć przewód pomiarowy na więcej niŝ 8 sekund, lub nacisnąć przycisk [MENU] na źródle światła. 3

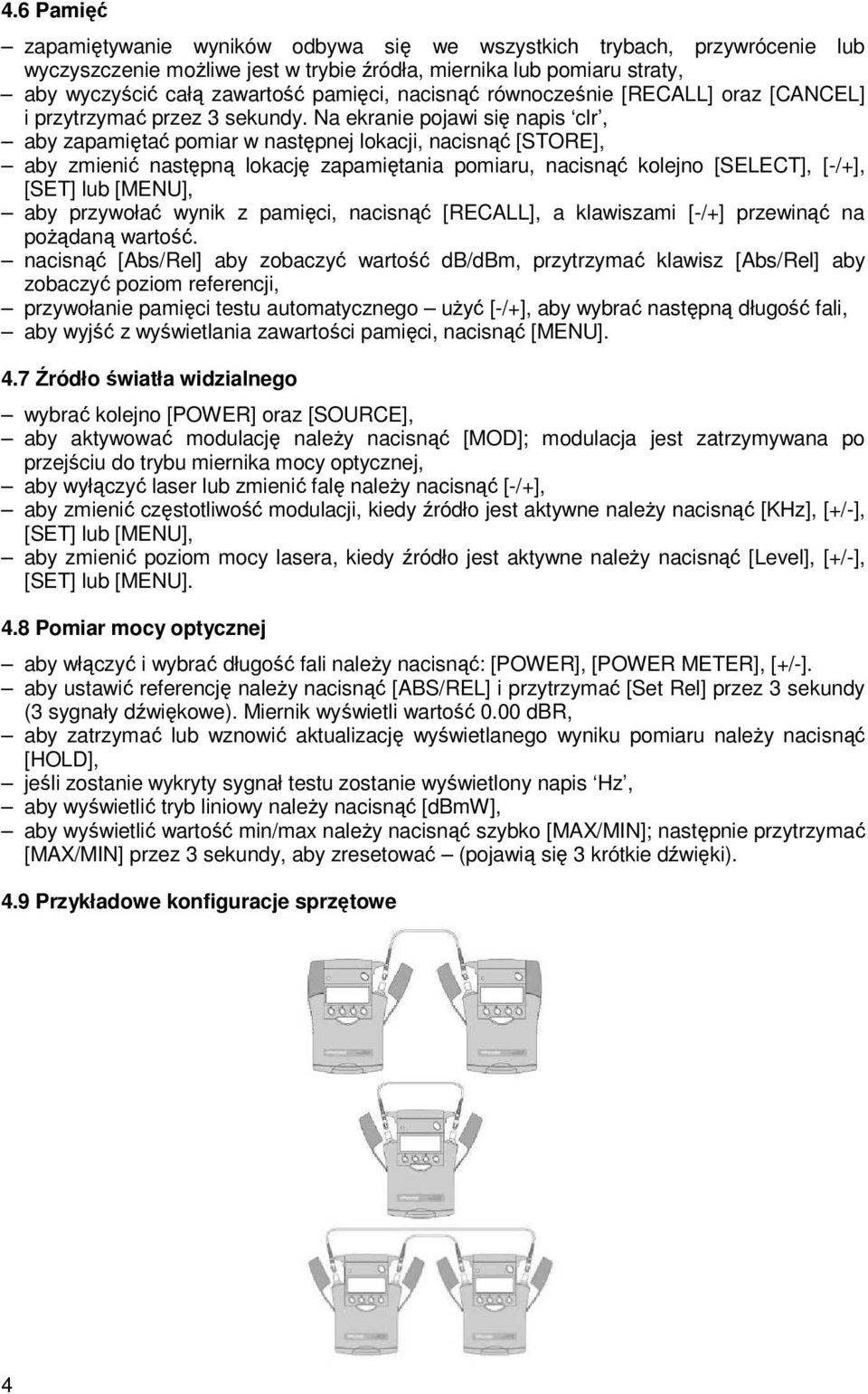

4 4.6 Pamięć zapamiętywanie wyników odbywa się we wszystkich trybach, przywrócenie lub wyczyszczenie moŝliwe jest w trybie źródła, miernika lub pomiaru straty, aby wyczyścić całą zawartość pamięci, nacisnąć równocześnie [RECALL] oraz [CANCEL] i przytrzymać przez 3 sekundy. Na ekranie pojawi się napis clr, aby zapamiętać pomiar w następnej lokacji, nacisnąć [STORE], aby zmienić następną lokację zapamiętania pomiaru, nacisnąć kolejno [SELECT], [-/+], [SET] lub [MENU], aby przywołać wynik z pamięci, nacisnąć [RECALL], a klawiszami [-/+] przewinąć na poŝądaną wartość. nacisnąć [Abs/Rel] aby zobaczyć wartość db/dbm, przytrzymać klawisz [Abs/Rel] aby zobaczyć poziom referencji, przywołanie pamięci testu automatycznego uŝyć [-/+], aby wybrać następną długość fali, aby wyjść z wyświetlania zawartości pamięci, nacisnąć [MENU]. 4.7 Źródło światła widzialnego wybrać kolejno [POWER] oraz [SOURCE], aby aktywować modulację naleŝy nacisnąć [MOD]; modulacja jest zatrzymywana po przejściu do trybu miernika mocy optycznej, aby wyłączyć laser lub zmienić falę naleŝy nacisnąć [-/+], aby zmienić częstotliwość modulacji, kiedy źródło jest aktywne naleŝy nacisnąć [KHz], [+/-], [SET] lub [MENU], aby zmienić poziom mocy lasera, kiedy źródło jest aktywne naleŝy nacisnąć [Level], [+/-], [SET] lub [MENU]. 4.8 Pomiar mocy optycznej aby włączyć i wybrać długość fali naleŝy nacisnąć: [POWER], [POWER METER], [+/-]. aby ustawić referencję naleŝy nacisnąć [ABS/REL] i przytrzymać [Set Rel] przez 3 sekundy (3 sygnały dźwiękowe). Miernik wyświetli wartość 0.00 dbr, aby zatrzymać lub wznowić aktualizację wyświetlanego wyniku pomiaru naleŝy nacisnąć [HOLD], jeśli zostanie wykryty sygnał testu zostanie wyświetlony napis Hz, aby wyświetlić tryb liniowy naleŝy nacisnąć [dbmw], aby wyświetlić wartość min/max naleŝy nacisnąć szybko [MAX/MIN]; następnie przytrzymać [MAX/MIN] przez 3 sekundy, aby zresetować (pojawią się 3 krótkie dźwięki). 4.9 Przykładowe konfiguracje sprzętowe 4

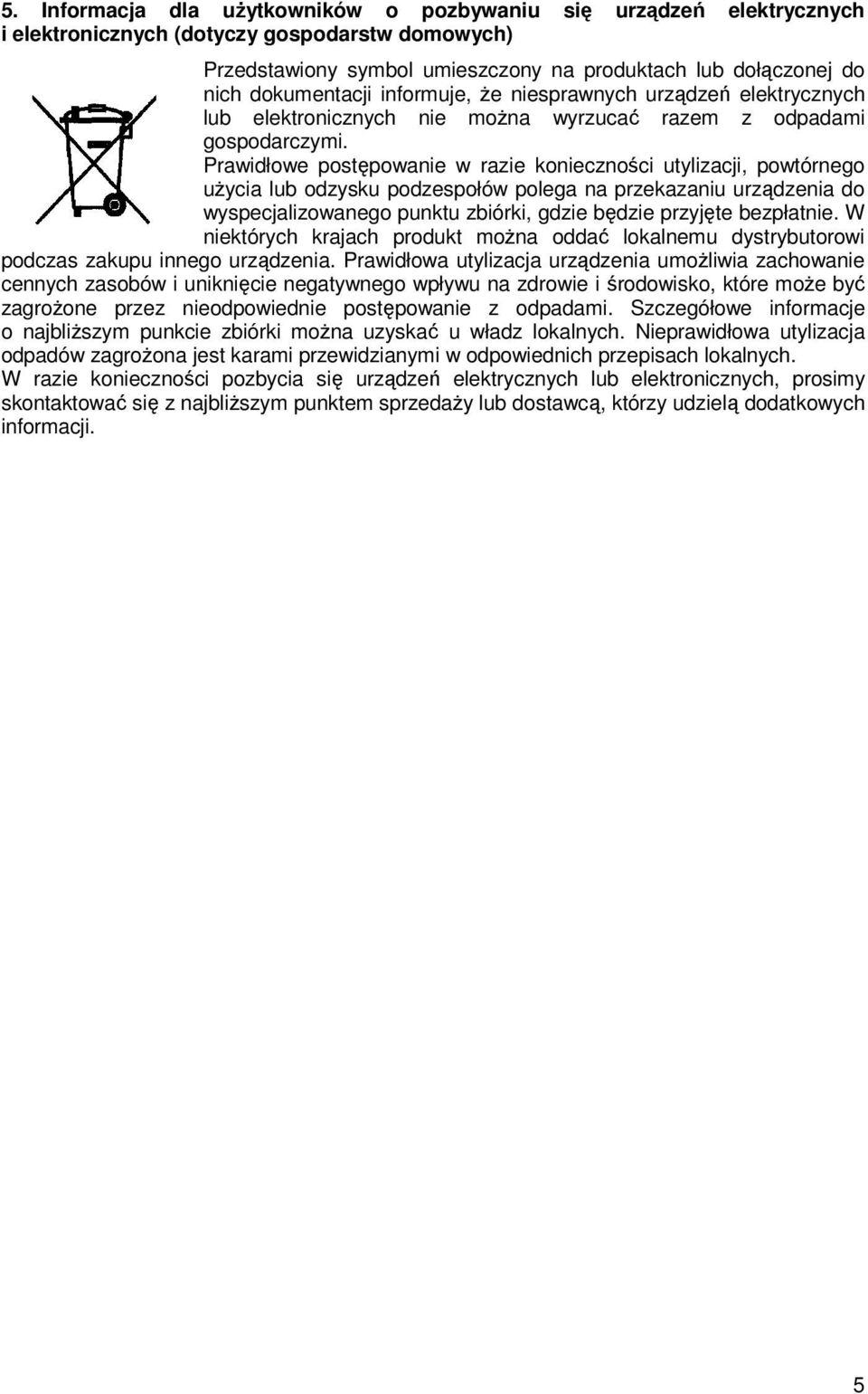

5 5. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 5

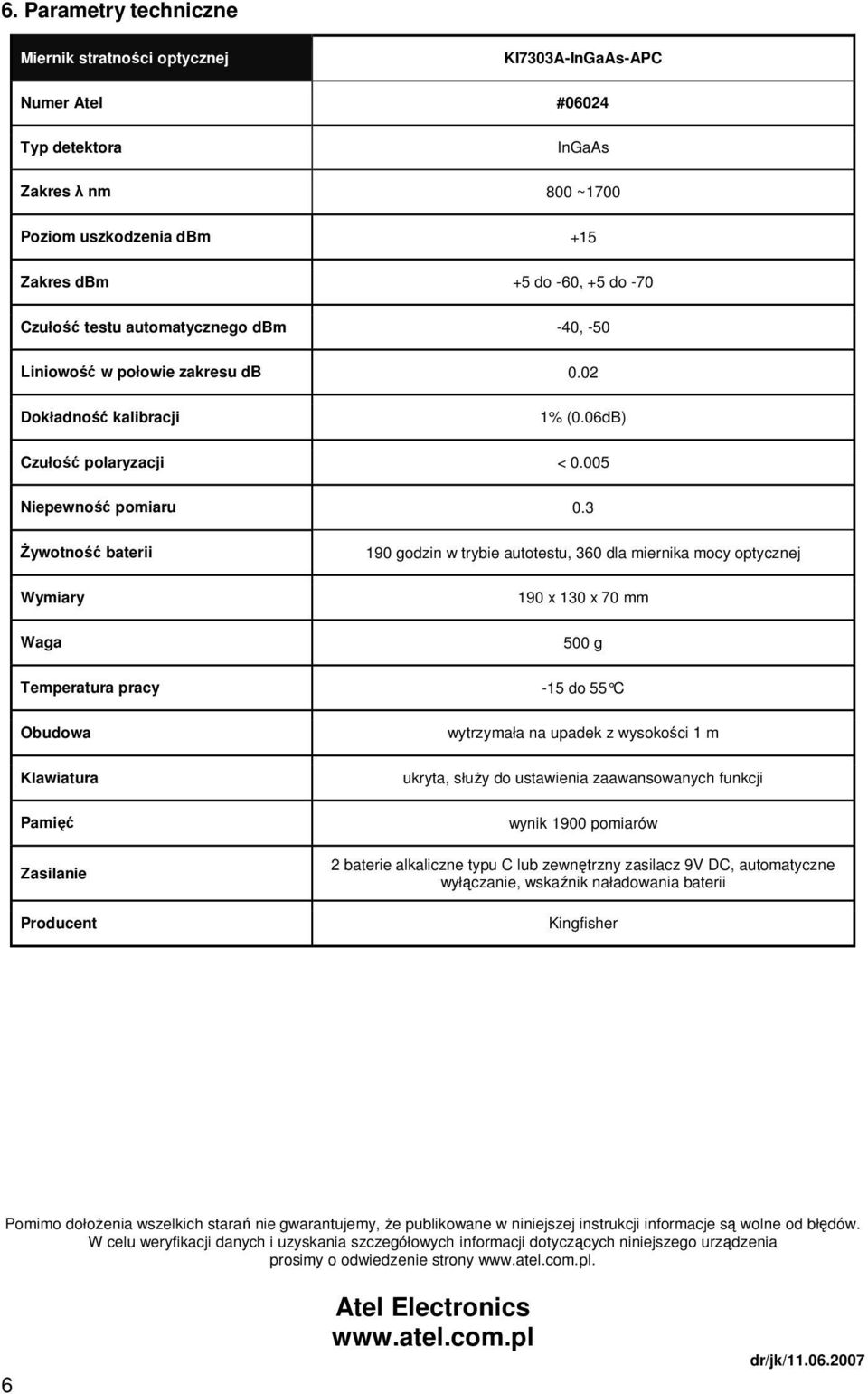

6 6. Parametry techniczne Miernik stratności optycznej KI7303A-InGaAs-APC Numer Atel #06024 Typ detektora InGaAs Zakres λ nm 800 ~1700 Poziom uszkodzenia dbm +15 Zakres dbm +5 do -60, +5 do -70 Czułość testu automatycznego dbm -40, -50 Liniowość w połowie zakresu db 0.02 Dokładność kalibracji 1% (0.06dB) Czułość polaryzacji < Niepewność pomiaru 0.3 śywotność baterii Wymiary Waga 190 godzin w trybie autotestu, 360 dla miernika mocy optycznej 190 x 130 x 70 mm 500 g Temperatura pracy -15 do 55 C Obudowa Klawiatura Pamięć Zasilanie Producent wytrzymała na upadek z wysokości 1 m ukryta, słuŝy do ustawienia zaawansowanych funkcji wynik 1900 pomiarów 2 baterie alkaliczne typu C lub zewnętrzny zasilacz 9V DC, automatyczne wyłączanie, wskaźnik naładowania baterii Kingfisher Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony 6 Atel Electronics dr/jk/
