1 Pozyskiwanie danych w terenie jako etap tworzenia geoinformacyjnej bazy danych Piotr Basiński Inez Beszterda Aleksandra Kurasz SKNG UAM

2 Etapy tworzenia geoinformacyjnej bazy danych 1. Pozyskiwanie danych. 2. Weryfikacja. 3. Zarządzanie danymi i ich opracowanie. 4. Stawianie pytań w oparciu o obiekty przestrzenne i/lub atrybuty. 5. Analizy przestrzenne, tematyczne. 6. Geomodelowanie, symulacja. 7. Wizualizacja danych i wyników.

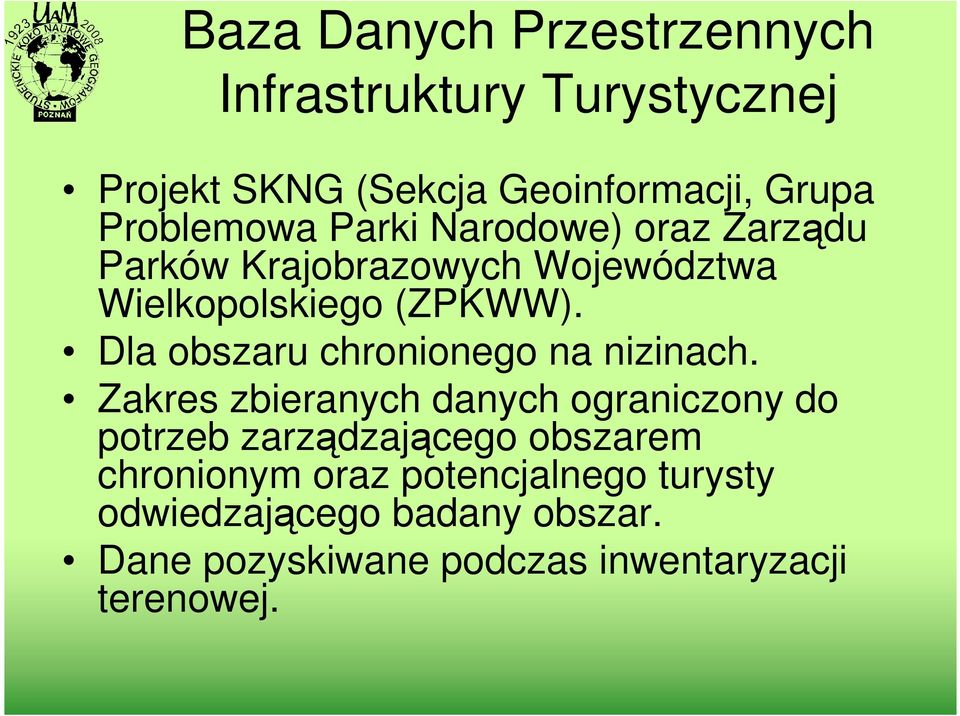

3 Baza Danych Przestrzennych Infrastruktury Turystycznej Projekt SKNG (Sekcja Geoinformacji, Grupa Problemowa Parki Narodowe) oraz Zarządu Parków Krajobrazowych Województwa Wielkopolskiego (ZPKWW). Dla obszaru chronionego na nizinach. Zakres zbieranych danych ograniczony do potrzeb zarządzającego obszarem chronionym oraz potencjalnego turysty odwiedzającego badany obszar. Dane pozyskiwane podczas inwentaryzacji terenowej.

4 Projekt bazy danych Zgodna ze Standardem Danych GIS Systemu Informacji Przyrodniczej. Zgodna z wymogami Instrukcji znakowania szlaków turystycznych PTTK oraz zaleceniami programu Turystyka dla wszystkich. Konsultacje osobami związanymi z branŝą turystyczną, pracownikami WNGiG, turystami.

5 Struktura bazy danych 5 zbiorów danych: baza gastronomiczna; baza noclegowa; baza komunikacyjna; baza urządzeń turystycznych; baza urządzeń paraturystycznych. 37 klas obiektów. 9 tabel uzupełniających.

6 Standard Bazy Danych Przestrzennych Infrastruktury Turystycznej Symbol i nazwa warstwy : EA Budynki uŝyteczności publicznej Typ obiektu: punkt Opis: brak Nazwa pliku: BudUzyPub_PTF Tabele uzupełniające: Adresy, Języki obce, Niepełnosprawni, Obiekty na szlakach, Godziny otwarcia Domeny: BudUzyPub Atrybuty: Nazwa pola Typ pola Szerokość/ Format zapisu/domena Opis (alias) ID TEXT 256 Identyfikator obiektu Rdz SHORT INTEGER BudUzyPub Rodzaj budynku uŝyteczności publicznej Nzw TEXT 256 Nazwa obiektu JezObc SHORT INTEGER 1 Szl SHORT INTEGER 1 Obsługa w języku obcym; 0 NIE, 1 TAK Obiekt przy szlaku; 0 NIE, 1 TAK Fot BLOB Zdjęcie danego obiektu Dat DATE RRRR-MM-DD Aktualizacja; Rok-miesiac-dzień Uwg TEXT 256 Komentarze, uwagi

7 Formularz Inwentaryzacji Terenowej EA Budynki uŝyteczności publicznej TabUzp Adresy Języki obce Niepełnosprawni Obiekty przy szlakach Godziny otwarcia Domeny BudUzyPub Nr ID Nzw Typ Bud Uzy Pub Jez Ob c Obt Szl Fot Dat Uwg l id t d 0/1 0/1 nr zdj rrrr-mm-dd t

8 Obszar testowy Rogaliński Park Krajobrazowy

9 Przygotowanie Zgromadzenie informacji źródłowych: przewodniki; mapy; Internet. Zaplanowanie wyjścia terenowego: opracowanie tras i podział na grupy; wyposaŝenie grup; przydzielenie zadań w ramach grup.

10 Zaplanowanie wyjścia terenowego Ze względu na większą precyzję pomiaru współrzędnych, naleŝy wziąć pod uwagę: porę roku(brak liści na drzewach): wczesna wiosna(marzec, kwiecień, maj); późna jesień(październik, listopad); pogodę (brak lub małe zachmurzenie).

11 Opracowanie tras i podział na grupy Trasy jednodniowe. Grupy piesze lub rowerowe. Ilość grup jest uzaleŝniona od ilości tras. Długość tras: większa ilość krótszych tras- planowany czas przejścia maksymalnie 6 godzin, zamiast 8: większa dokładność inwentaryzacji pod koniec trasy; zapas czasu na nieprzewidziane trudności, np. utrudnienia na trasie, pojawienie się nowych obiektów. UmoŜliwienie dojazdu i powrotu za pomocą transportu publicznego.

12

13 10 grup: - 9 pieszych - 1 rowerowa (33 osoby).

14 WyposaŜenie grup mapy; Standard Danych Przestrzennych Infrastruktury Turystycznej; puste Formularze Inwentaryzacji Terenowej; 2 odbiorniki GPS; aparat fotograficzny; zapasowe baterie do odbiorników GPS i aparatu fotograficznego; telefon komórkowy; notatnik; miarkę taśmową.

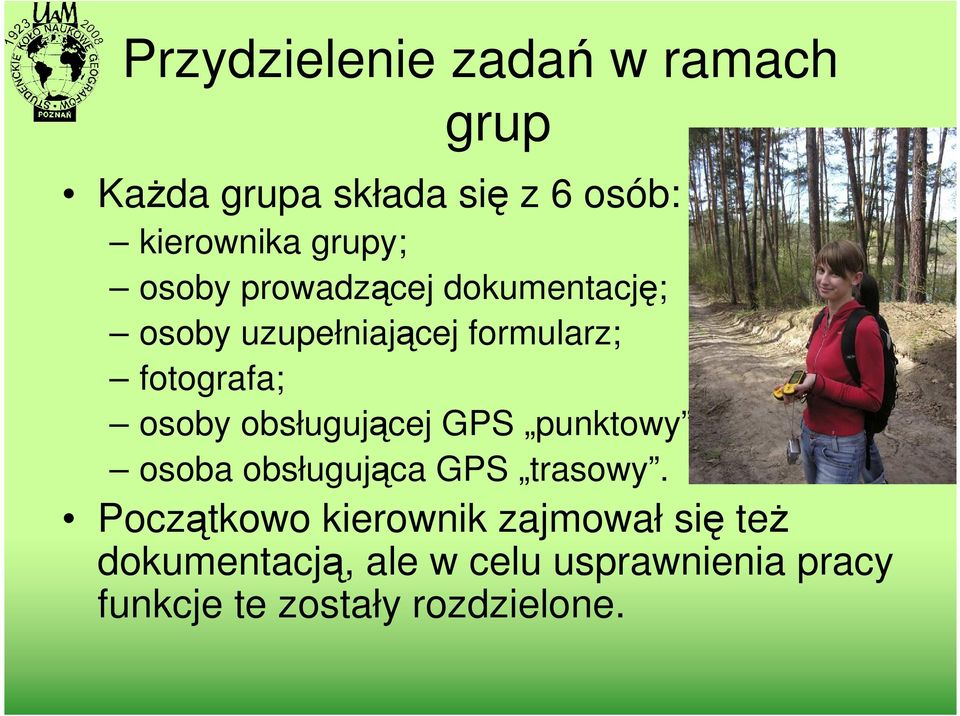

15 Przydzielenie zadań w ramach grup KaŜda grupa składa się z 6 osób: kierownika grupy; osoby prowadzącej dokumentację; osoby uzupełniającej formularz; fotografa; osoby obsługującej GPS punktowy ; osoba obsługująca GPS trasowy. Początkowo kierownik zajmował się teŝ dokumentacją, ale w celu usprawnienia pracy funkcje te zostały rozdzielone.

16 Kierownik grupy Jest odpowiedzialny za: rozdzielenie zadań w ramach grupy; organizację wyjścia terenowego swojej grupy; prawidłowy przebieg prac terenowych; przekazanie koordynatorowi projektu danych w formie elektronicznej.

17 Osoba prowadząca dokumentację Zaznacza na mapie: trasę przejścia lub przejazdu; inwentaryzowane obiekty; numery zdjęć przypisane do punktów. Zapisuje uwagi dotyczące przebiegu trasy i inwentaryzowanych obiektów.

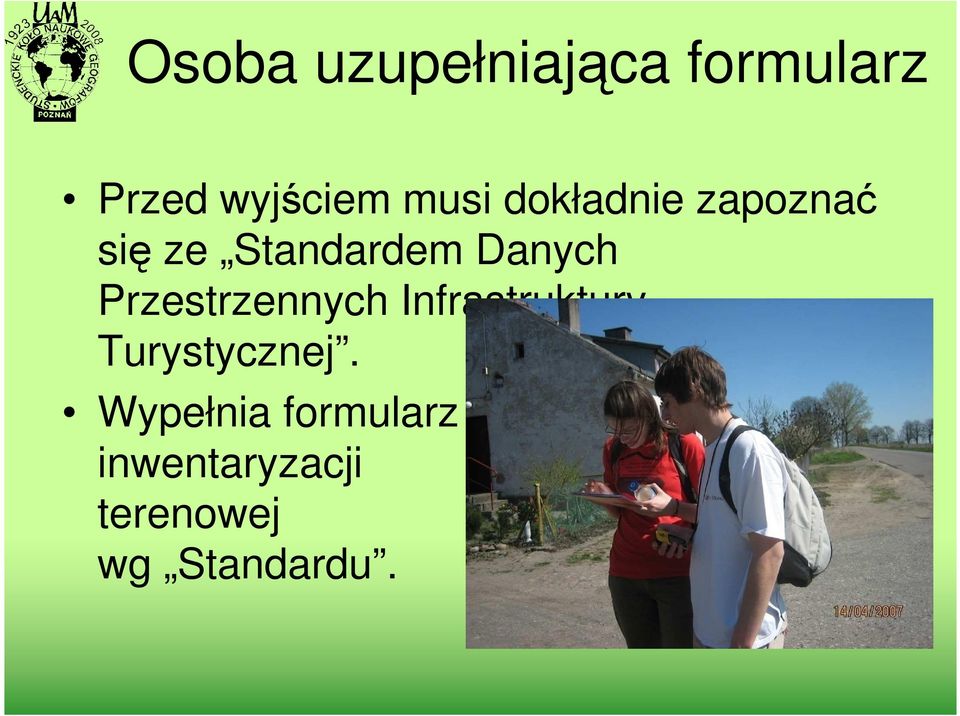

18 Osoba uzupełniająca formularz Przed wyjściem musi dokładnie zapoznać się ze Standardem Danych Przestrzennych Infrastruktury Turystycznej. Wypełnia formularz inwentaryzacji terenowej wg Standardu.

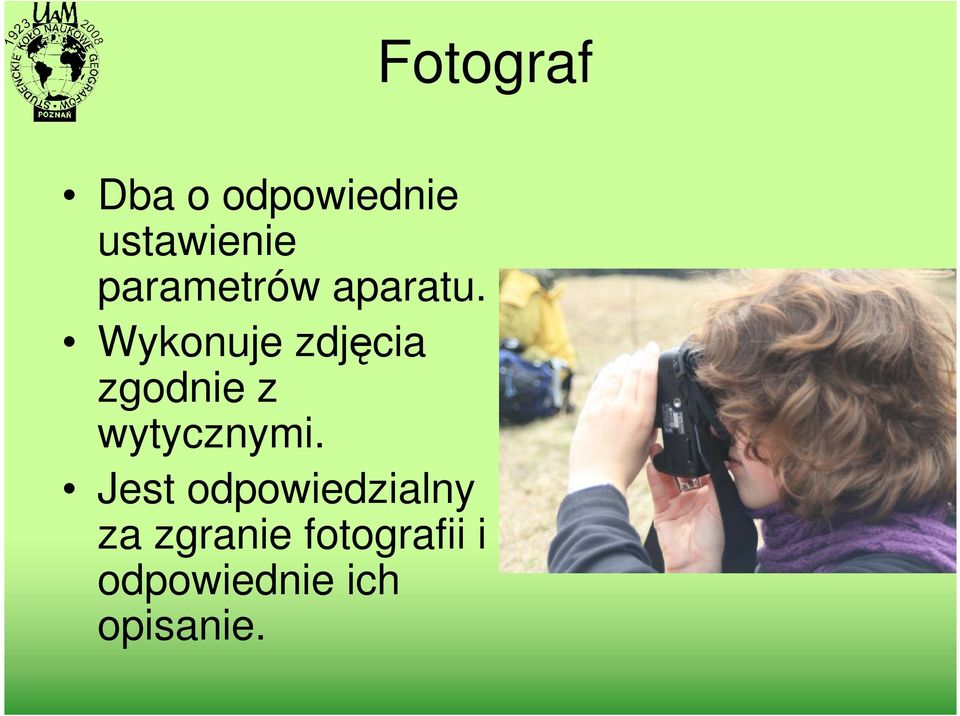

19 Fotograf Dba o odpowiednie ustawienie parametrów aparatu. Wykonuje zdjęcia zgodnie z wytycznymi. Jest odpowiedzialny za zgranie fotografii i odpowiednie ich opisanie.

20 Osoba obsługująca GPS punktowy Dba o odpowiednie ustawienie parametrów GPS. Rejestruje współrzędne inwentaryzowanych obiektów.

21 Osoba obsługująca GPS trasowy Dba o odpowiednie ustawienie parametrów GPS. Rejestruje ślady oraz punkty trasowe.

22 Weryfikacja danych. Dalsze etapy pracy

23

24 KONIEC
