1 PROFESJONALNE WYPOSAŻENIE SERWISÓW SAMOCHODOWYCH SERWIS OGUMIENIA 2016 Wyważarki do kół Wyważarki do kół uniwersalne Montażownice do kół Montażownice do kół ciężarowe

2 SPIS TREŚCI WYWAŻARKI DO KÓŁ 2 Wyważarki do kół HUNTER GSP 2 Wyważarki do kół HUNTER GSP - opcje 3 Wyważarki do kół diagnostyczne HUNTER RFT 5 Wyważarki do kół diagnostyczne HUNTER RFE 6 Wyważarki do kół diagnostyczne HUNTER RFT i RFE opcje 7 Wyważarki do kół HOFMANN MEGAPLAN 8 Wyważarki do kół HOFMANN MEGAPLAN - opcje 10 Wyważarki do kół WIMAD 11 Wyważarki do kół WIMAD - opcje 12 Wyważarki do kół HUNTER, HOFMANN MEGAPLAN, WIMAD opcje HAWEKA 13 Wyważarki do kół dane techniczne 14 WYWAŻARKI DO KÓŁ UNIWERSALNE 15 Wyważarki do kół uniwersalne HUNTER GSP HD 16 Wyważarki do kół uniwersalne HUNTER GSP HD opcje 16 Wyważarki do kół uniwersalne HOFMANN MEGAPLAN 18 Wyważarki do kół uniwersalne HOFMANN MEGAPLAN opcje 19 Wyważarki do kół uniwersalne HUNTER, HOFMANN MEGAPLAN opcje HAWEKA 20 Wyważarki do kół uniwersalne dane techniczne 21 MONTAŻOWNICE DO KÓŁ 22 Montażownice do kół HUNTER serii TCX Montażownice do kół HUNTER serii TCX Montażownice do kół HUNTER serii TCX opcje 25 Montażownice do kół HUNTER serii TCA 26 Montażownice do kół HUNTER serii TCR 27 Montażownice do kół HUNTER serii TCR opcje 28 Montażownice do kół HOFMANN MEGAPLAN serii 303 i Montażownice do kół HOFMANN MEGAPLAN serii Montażownice do kół HOFMANN MEGAPLAN serii Montażownice do kół HOFMANN MEGAPLAN serii Smart 32 Montażownice do kół HOFMANN MEGAPLAN warianty kolorystyczne 33 Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje fabryczne 33 Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje 33 Montażownice do kół WIMAD (opcje patrz HOFMANN MEGAPLAN str. 31) 37 Montażownice do kół dane techniczne 38 MONTAŻOWNICE DO KÓŁ CIĘŻAROWE 39 Montażownice do kół ciężarowe HOFMANN MEGAPLAN 40 Montażownice do kół ciężarowe HOFMANN MEGAPLAN opcje 42 Montażownice do kół ciężarowe dane techniczne 44

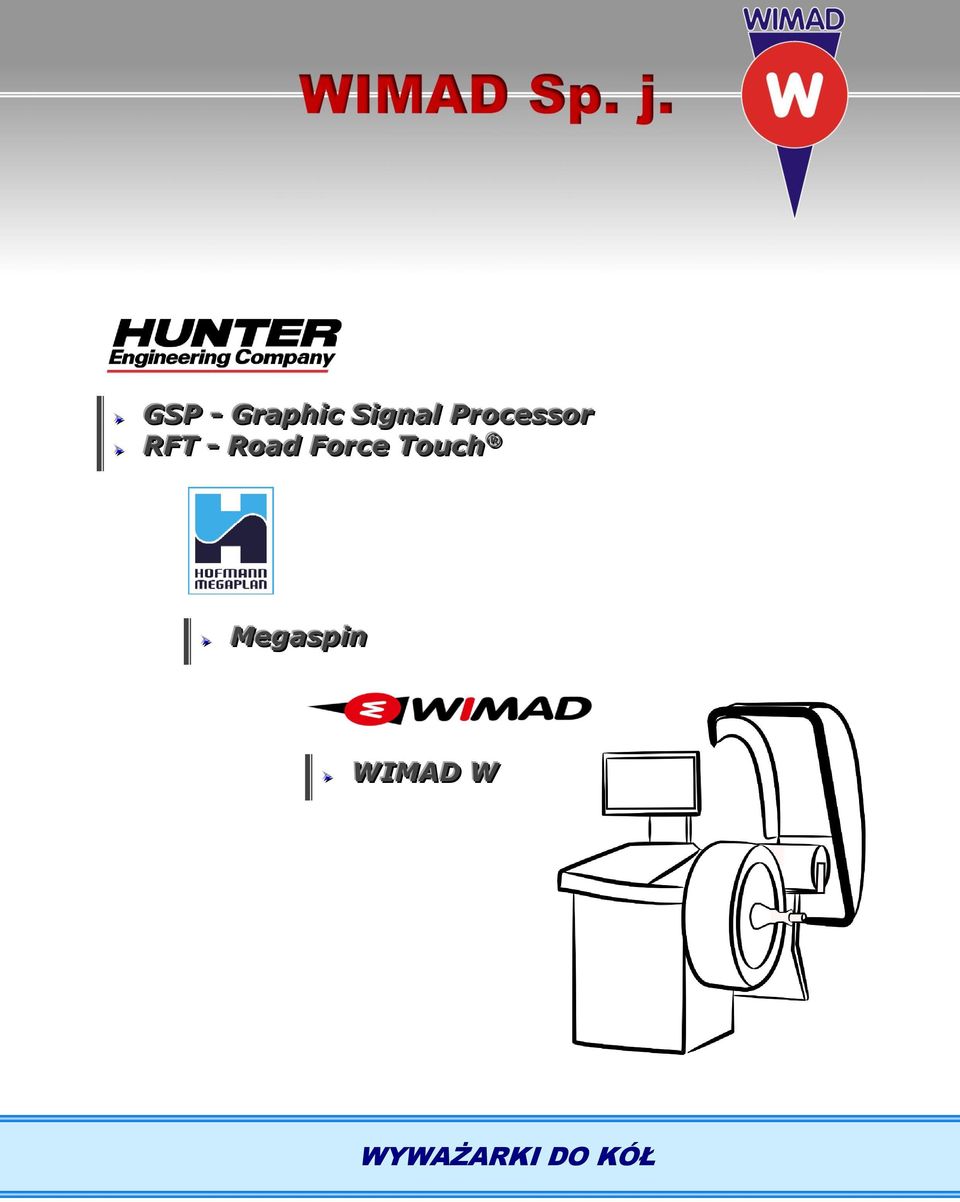

3 WYWAŻARKI DO KÓŁ GSP - Graphiic Siignall Processor RFT - Road Force Touch Megaspiin WIMAD W WYWAŻARKI DO KÓŁ

4 Wyważarki do kół HUNTER GSP Wyważarki do kół serii GSP 9200 przeznaczone są do wyważania kół z uwzględnieniem sił niewyważenia statycznego oraz - niezależnie - sił niewyważenia dynamicznego. Kod Zdjęcie Aprobata Opis Wyważarka do kół HUNTER GSP 9200 Touch seria GSP 9200 TOUCH monitor dotykowy LCD, dolny laserowy znacznik mocowania ciężarka, Inner Dataset wewnętrzne ramię pomiarowe, Outer Dataset zewnętrzne ramię pomiarowe, SmartWeight minimalizacja zużycia ciężarków, Centering Check sprawdzenie centrowania koła, SplitWeight podział i chowanie ciężarka za ramiona felgi, SmartSpoke wskazanie optymalnego umieszczenia jednego klejonego ciężarka za ramieniem obręczy zamiast kilku. ecal prawdziwa automatyczna kalibracja wyważarki, TPMSpec dane do obsługi czujników TPMS, ServoDrive + ServoStop automatyczne pozycjonowanie koła, TruWeight precyzyjne umieszczanie ciężarków, nożny hamulec koła, automatyczne wykrywanie trybu wyważania, filmy i animacje instruktażowe. VAS 6533A GSP 9222 TOUCH tradycyjna nakrętka GSP 9223 TOUCH AutoClamp pneumatyczny uchwyt szybkomocujący. Strona 2/44 TEL./FAX:

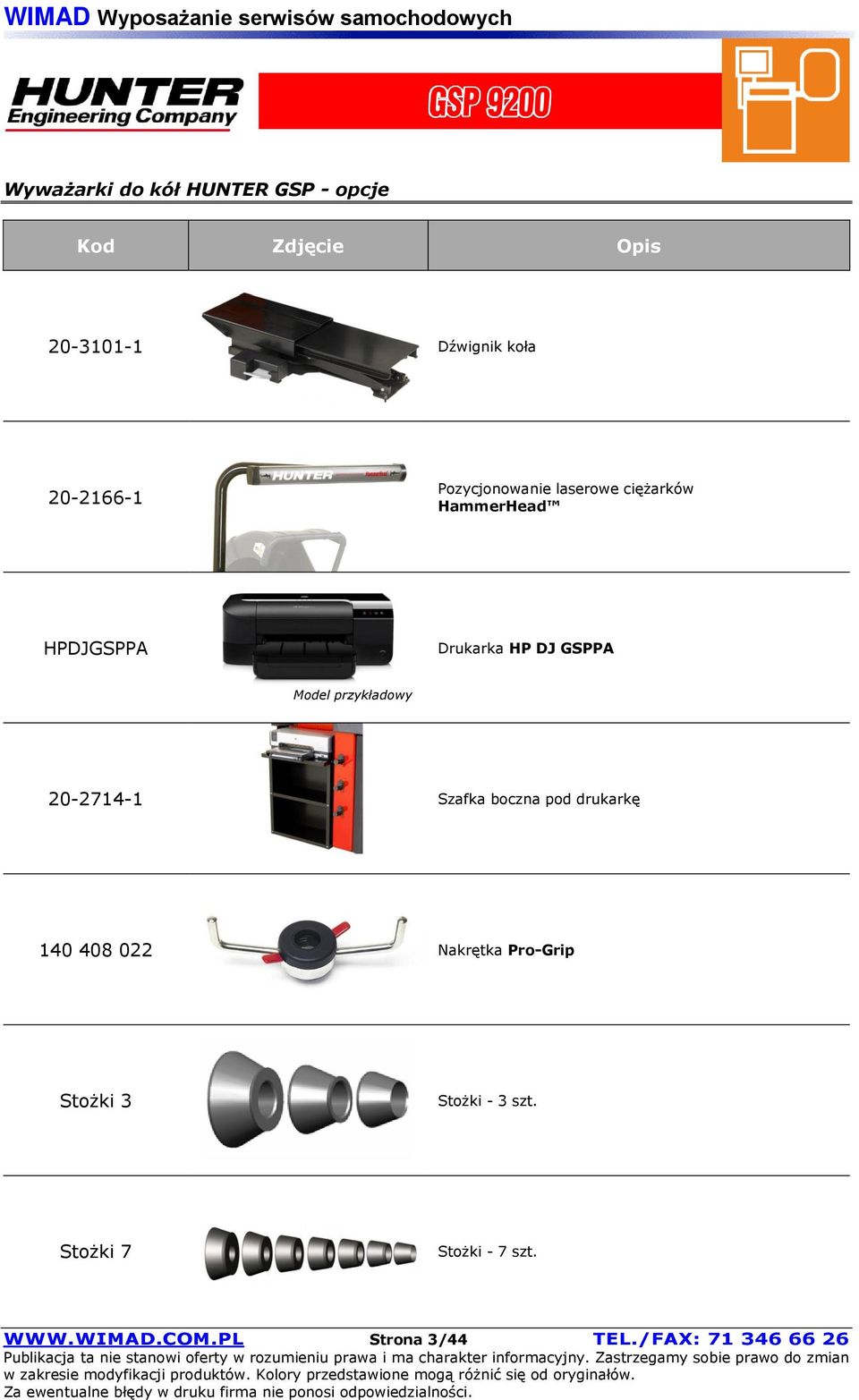

5 Wyważarki do kół HUNTER GSP - opcje Dźwignik koła Pozycjonowanie laserowe ciężarków HammerHead HPDJGSPPA Drukarka HP DJ GSPPA Model przykładowy Szafka boczna pod drukarkę Nakrętka Pro-Grip Stożki 3 Stożki - 3 szt. Stożki 7 Stożki - 7 szt. Strona 3/44 TEL./FAX:

6 Wyważarki do kół HUNTER GSP opcje (cd.) Stożki 10 Stożki - 10 szt Szafka na zestawy tulei Direct i stożków Zestaw centrujący Porsche Zestaw stożków i tulei Direct (do sam. dostawczych) 9 szt mm Zestaw stożków i tulei Direct (do sam. osobowych) 9 szt mm Uchwyt UNI-LUG do felg nieprzelotowych Zobacz też: opcje HAWEKA - str Strona 4/44 TEL./FAX:

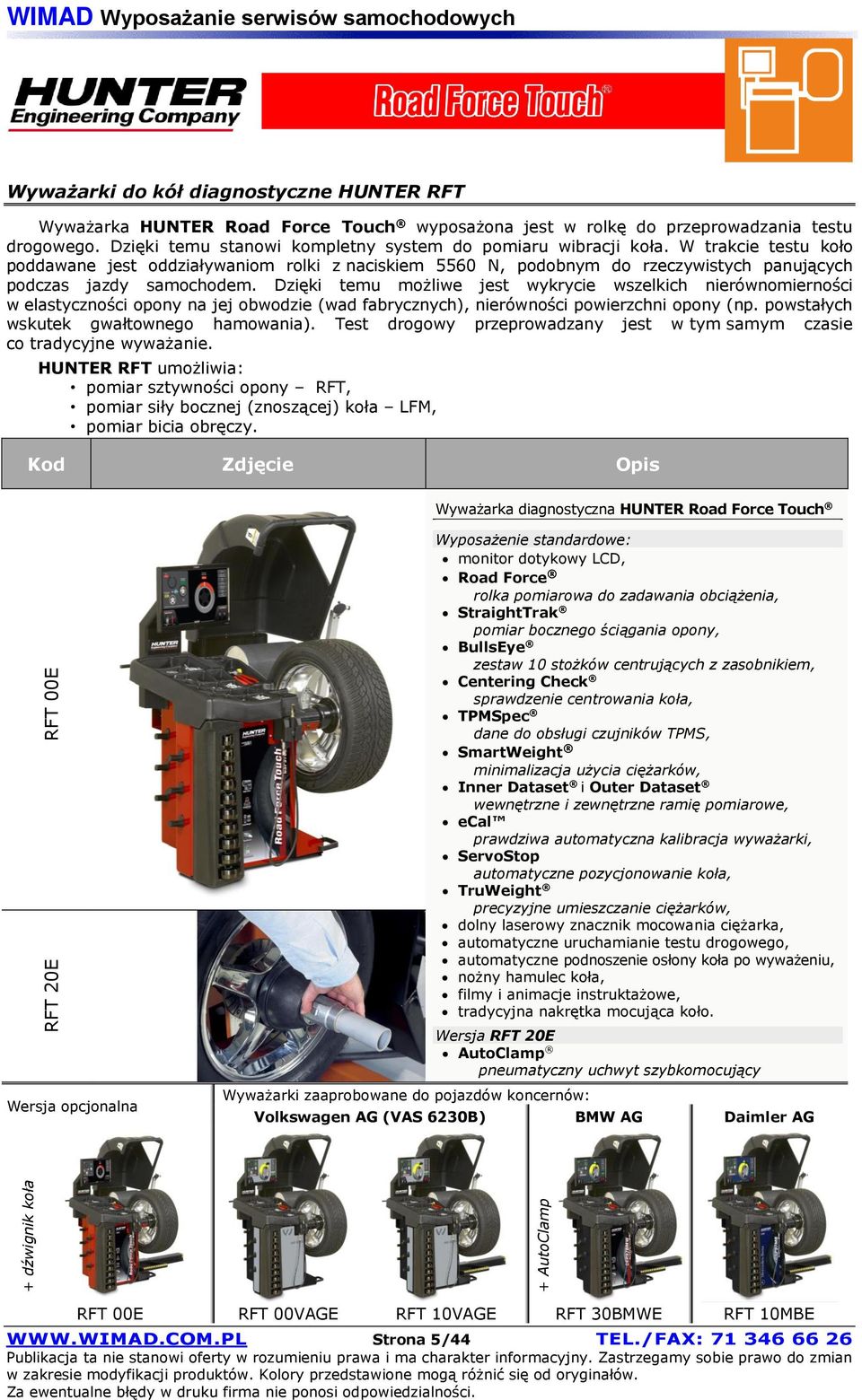

7 Wyważarki do kół diagnostyczne HUNTER RFT Wyważarka HUNTER Road Force Touch wyposażona jest w rolkę do przeprowadzania testu drogowego. Dzięki temu stanowi kompletny system do pomiaru wibracji koła. W trakcie testu koło poddawane jest oddziaływaniom rolki z naciskiem 5560 N, podobnym do rzeczywistych panujących podczas jazdy samochodem. Dzięki temu możliwe jest wykrycie wszelkich nierównomierności w elastyczności opony na jej obwodzie (wad fabrycznych), nierówności powierzchni opony (np. powstałych wskutek gwałtownego hamowania). Test drogowy przeprowadzany jest w tym samym czasie co tradycyjne wyważanie. HUNTER RFT umożliwia: pomiar sztywności opony RFT, pomiar siły bocznej (znoszącej) koła LFM, pomiar bicia obręczy. Wyważarka diagnostyczna HUNTER Road Force Touch RFT 00E RFT 20E Wersja opcjonalna Wyważarki zaaprobowane do pojazdów koncernów: monitor dotykowy LCD, Road Force rolka pomiarowa do zadawania obciążenia, StraightTrak pomiar bocznego ściągania opony, BullsEye zestaw 10 stożków centrujących z zasobnikiem, Centering Check sprawdzenie centrowania koła, TPMSpec dane do obsługi czujników TPMS, SmartWeight minimalizacja użycia ciężarków, Inner Dataset i Outer Dataset wewnętrzne i zewnętrzne ramię pomiarowe, ecal prawdziwa automatyczna kalibracja wyważarki, ServoStop automatyczne pozycjonowanie koła, TruWeight precyzyjne umieszczanie ciężarków, dolny laserowy znacznik mocowania ciężarka, automatyczne uruchamianie testu drogowego, automatyczne podnoszenie osłony koła po wyważeniu, nożny hamulec koła, filmy i animacje instruktażowe, tradycyjna nakrętka mocująca koło. Wersja RFT 20E AutoClamp pneumatyczny uchwyt szybkomocujący Volkswagen AG (VAS 6230B) BMW AG Daimler AG + dźwignik koła + AutoClamp RFT 00E RFT 00VAGE RFT 10VAGE RFT 30BMWE RFT 10MBE Strona 5/44 TEL./FAX:

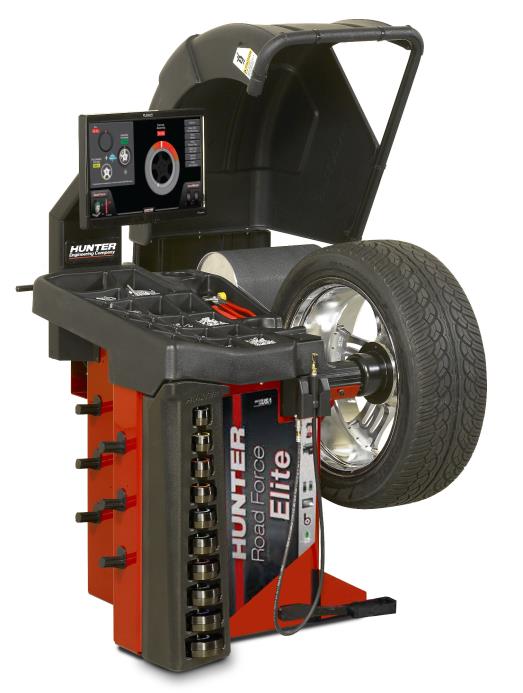

8 Wyważarki do kół diagnostyczne HUNTER RFE Wyważarka HUNTER Road Force Elite wyposażona jest w rolkę do przeprowadzania testu drogowego. Dzięki temu stanowi kompletny system do pomiaru wibracji koła. W trakcie testu koło poddawane jest oddziaływaniom rolki z naciskiem 5560 N, podobnym do rzeczywistych panujących podczas jazdy samochodem. Dzięki temu możliwe jest wykrycie wszelkich nierównomierności w elastyczności opony na jej obwodzie (wad fabrycznych), nierówności powierzchni opony (np. powstałych wskutek gwałtownego hamowania). Test drogowy przeprowadzany jest w tym samym czasie co tradycyjne wyważanie. HUNTER RFT umożliwia: pomiar sztywności opony RFT, pomiar siły bocznej (znoszącej) koła LFM, pomiar bicia obręczy. Wyważarka diagnostyczna HUNTER Road Force Elite RFE 20E monitor dotykowy LCD, Road Force rolka pomiarowa do zadawania obciążenia, Laserowy pomiar: - wymiarów koła, - bicia bocznego obręczy, - miejsca i sposobu umieszczenia ciężarków, StraightTrak pomiar bocznego ściągania opony, BullsEye zestaw 10 stożków centrujących z zasobnikiem, Centering Check sprawdzenie centrowania koła, TPMSpec dane do obsługi czujników TPMS, SmartWeight minimalizacja użycia ciężarków, ecal prawdziwa automatyczna kalibracja wyważarki, ServoStop automatyczne pozycjonowanie koła, TruWeight precyzyjne umieszczanie ciężarków, AutoClamp pneumatyczny uchwyt szybkomocujący automatyczne uruchamianie testu drogowego, automatyczne podnoszenie osłony koła po wyważeniu, nożny hamulec koła, filmy i animacje instruktażowe. Strona 6/44 TEL./FAX:

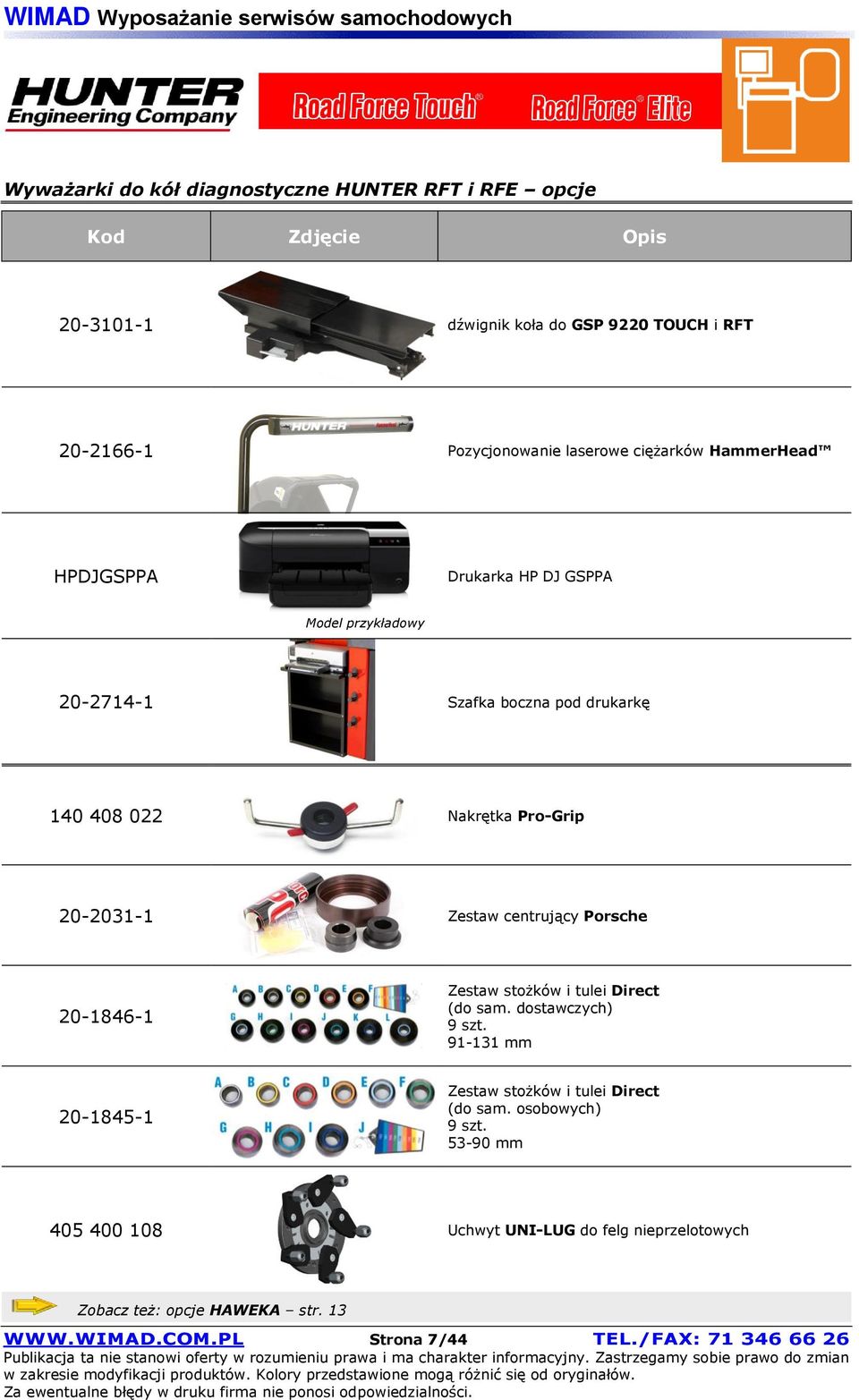

9 Wyważarki do kół diagnostyczne HUNTER RFT i RFE opcje dźwignik koła do GSP 9220 TOUCH i RFT Pozycjonowanie laserowe ciężarków HammerHead HPDJGSPPA Drukarka HP DJ GSPPA Model przykładowy Szafka boczna pod drukarkę Nakrętka Pro-Grip Zestaw centrujący Porsche Zestaw stożków i tulei Direct (do sam. dostawczych) 9 szt mm Zestaw stożków i tulei Direct (do sam. osobowych) 9 szt mm Uchwyt UNI-LUG do felg nieprzelotowych Zobacz też: opcje HAWEKA str Strona 7/44 TEL./FAX:

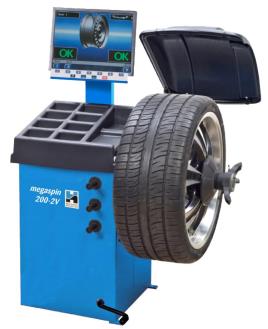

10 Wyważarki do kół HOFMANN MEGAPLAN Wyważarki do kół serii MEGASPIN przeznaczone są do wyważania kół z uwzględnieniem sił niewyważenia statycznego oraz - niezależnie - sił niewyważenia dynamicznego. Standardowe programy i wyposażenie wyważarek serii Megaspin 200: Auto Select - automatyczny wybór programów wyważania, ALU M - program do montowania ciężarków do felg ALU, Ministat - program minimalizacji resztkowego niewyważenia statycznego, Eco Drive - oszczędny napęd wrzeciona (silnik pracuje tylko 1 s), Auto Split - program podziału ciężarka w celu ukrycia za szprychami felg ALU, Uchwyt szybkomocujący, Trzy stożki centrujące, Szczypce do ciężarków, Wałek dużej długości 220 mm i średnicy 40 mm. Dzięki specjalnym adapterom może być używany do wyważania kół samochodów SUV. Wyważarka do kół Megaspin 200-3S bez osłony wyświetlacz cyfrowy, cyrkiel pomiaru szerokości felgi, system IWA (inteligentnego zadawania szerokości). Wyważarka do kół Megaspin 200-3S wyświetlacz cyfrowy, cyrkiel pomiaru szerokości felgi, system IWA (inteligentnego zadawania szerokości). osłona koła. Wyważarka do kół Megaspin 200-2V monitor LCD, cyrkiel pomiaru szerokości felgi, hamulec nożny, osłona koła. Strona 8/44 TEL./FAX:

11 Wyważarki do kół HOFMANN MEGAPLAN (cd.) Wyważarki do kół serii MEGASPIN przeznaczone są do wyważania kół z uwzględnieniem sił niewyważenia statycznego oraz - niezależnie - sił niewyważenia dynamicznego. Standardowe programy i wyposażenie wyważarek serii Megaspin 420 i Megaspin 820: Bezdotykowy pomiar szerokości felgi, Automatyczny pomiar odległości i średnicy felgi za pomocą wychylnego czujnika, Punktowy, laserowy wskaźnik wewnętrznych i zewnętrznych miejsc klejenia ciężarków bez konieczności przeprowadzania wyważania kontrolnego, Automatyczne doświetlenie LED miejsc klejenia ciężarków, WeightLess - program oszczędności ciężarków, Ministat - program minimalizacji resztkowego niewyważenia statycznego, Auto Split - program podziału ciężarka w celu ukrycia za szprychami felg ALU, Ergonomiczne, szerokie miejsca pracy wewnątrz obręczy, Elektromagnetyczny hamulec koła do pozycji mocowania ciężarków, Nożny hamulec do pozycjonowania koła, Trzy stożki centrujące, Szczypce do ciężarków, Kompaktowa osłona koła. Kod Zdjęcie Uchwyt Opis Wyważarka do kół Megaspin wyświetlacz cyfrowy, uchwyt szybkomocujący. Wyważarka do kół Megaspin 420-P wyświetlacz cyfrowy, MEGACLAMP pneumatyczny uchwyt pozwalający na łatwe i dokładne mocowanie. Wyważarka do kół Megaspin monitor LCD, uchwyt szybkomocujący. Wyważarka do kół Megaspin 820-P monitor LCD, MEGACLAMP pneumatyczny uchwyt pozwalający na łatwe i dokładne mocowanie koła. Strona 9/44 TEL./FAX:

12 Wyważarki do kół HOFMANN MEGAPLAN - opcje Docisk do felg ALU Mała drukarka wraz z przewodami i elektroniką do Megaspin 820/820-P Osłona koła do wyważarki Megaspin 200-3S Pierścień centrujący do felg o otworach 56,5 / 57,0 / 66,5 / 72,5 mm Stożek i pierścień centrujący do felg o otworze mm Uchwyt uniwersalny do felg z 3, 4, 5 otworami na śruby i otworem mm wałek 40 mm WD i DC adapter do bardzo dużych felg (Porsche, 4WD) System pomiaru bicia koła do Megaspin 820/820-P Zobacz też: opcje HAWEKA - str Strona 10/44 TEL./FAX:

13 Wyważarki do kół WIMAD Wyważarki do kół serii W przeznaczone są do wyważania kół z uwzględnieniem sił niewyważenia statycznego oraz - niezależnie - sił niewyważenia dynamicznego. Standardowe programy i wyposażenie wszystkich wyważarek WIMAD W: Ministat - program minimalizacji resztkowego niewyważenia statycznego, Auto Split - program podziału ciężarka w celu ukrycia za szprychami felg ALU, Trzy stożki centrujące, Szczypce do ciężarków, Kompaktowa osłona koła. Wyważarka do kół WIMAD W W wyświetlacz cyfrowy, Auto Select automatyczny wybór programów wyważania, ALU M program do montowania ciężarków do felg ALU, Eco Drive napęd wrzeciona (silnik pracuje tylko 1 s), uchwyt szybkomocujący, system IWA (inteligentnego zadawania szerokości). cyrkiel pomiaru szerokości felgi. Wyważarka do kół WIMAD W 2V W monitor LCD, Auto Select automatyczny wybór programów wyważania, ALU M program do montowania ciężarków do felg ALU, Eco Drive napęd wrzeciona (silnik pracuje tylko 1 s), uchwyt szybkomocujący, cyrkiel pomiaru szerokości felgi, hamulec nożny. Wyważarka do kół WIMAD W W monitor LCD, bezdotykowy pomiar szerokości felgi, automatyczny pomiar odległości i średnicy felgi za pomocą wychylnego czujnika, punktowy, laserowy wskaźnik wewnętrznych i zewnętrznych miejsc klejenia ciężarków bez konieczności przeprowadzania wyważania kontrolnego, automatyczne doświetlenie LED miejsc klejenia ciężarków, WeightLess program oszczędności ciężarków, ergonomiczne, szerokie miejsca pracy wewnątrz obręczy, elektromagnetyczny hamulec koła do pozycji mocowania ciężarków, nożny hamulec do pozycjonowania koła, uchwyt szybkomocujący. Strona 11/44 TEL./FAX:

14 Wyważarki do kół WIMAD - opcje W Docisk do felg ALU W Mała drukarka wraz z przewodami i elektroniką do wyważarki WIMAD W W Pierścień centrujący do felg o otworach 56.5, 57, 66.5, 72.5 mm W Stożek i pierścień centrujący do felg o otworze mm W Uchwyt uniwersalny do felg z 3, 4, 5 otworami na śruby i otworem mm wałek 40 mm W WD i DC adapter do bardzo dużych felg (Porsche, 4WD) W System pomiaru bicia koła do wyważarki WIMAD W 8 Zobacz też: opcje HAWEKA - str Strona 12/44 TEL./FAX:

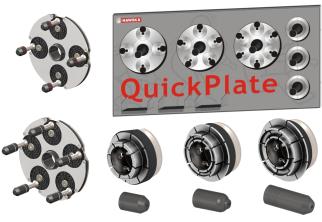

15 Wyważarki do kół HUNTER, HOFMANN MEGAPLAN, WIMAD opcje HAWEKA HU HUNTER HO Zestaw płyt dociskowych z bolcami centrującymi HOFMANN MEGAPLAN WORLD Kit I W WIMAD HU HUNTER Zestaw centrujący HO HOFMANN MEGAPLAN MB Sprinter/VW Crafter W WIMAD HU HUNTER Zestaw centrujący HO HOFMANN MEGAPLAN Starter Kit CARS W WIMAD Strona 13/44 TEL./FAX:

16 Wyważarki do kół dane techniczne Maksymalne wymiary felgi Maksymalne wymiary koła HUNTER ENGINEERING średnica standard ALU GSP 9222 Touch GSP 9223 Touch ,5-38 RFT szerokość 1,5-20 1,5-20,5 średnica szerokość 965 mm 508 mm 1016 mm 508 mm Maksymalny ciężar koła 68 kg 79 kg Wymiary urządzenia wysokość szerokość głębokość 1854 / 2184* mm 1435 mm 1575 mm 1854 / 2261* mm mm 1575 mm Masa wyważarki 220 kg kg Zasilanie elektryczne (1-fazowe) 230 V / 50 Hz / 10 A 230 V / 50 Hz / 20 A Zasilanie pneumatyczne 7-12 bar Prędkość obrotowa wrzeciona 300 obr./min obr./min Dokładność wyważenia 1 g 0,28 g * z opcją Hammerhead HOFMANN MEGAPLAN Megaspin 200-3S 200-2V P P WIMAD W 2 W 2V - W 82 - Maksymalne wymiary felgi średnica szerokość ,5-20 Maksymalne wymiary koła średnica szerokość 1200 mm 530 mm 1016 mm 480 mm Maksymalny ciężar koła 70 kg 75 kg Wymiary urządzenia wysokość szerokość głębokość 1350 mm 1003,5 mm 1233 mm 1385 mm 1230 mm 1230 mm 1280 / 1770^ mm 1210 mm 625 / 1430 mm 1425 / 1770^ mm 1210 mm 625 / 1430 mm Wymiary urządzenia zapakowanego wysokość szerokość głębokość 1080 mm 880 mm 1140 mm 1150 mm 1130 mm 1450 mm Masa wyważarki 138 kg 135 kg 150 kg 160 kg 175 kg Zasilanie elektryczne (1-fazowe) Prędkość obrotowa wrzeciona Dokładność wyważenia ^ Podniesiona osłona 230 V / 50 Hz / 0,5 kw 100 obr./min 1 g Strona 14/44 TEL./FAX:

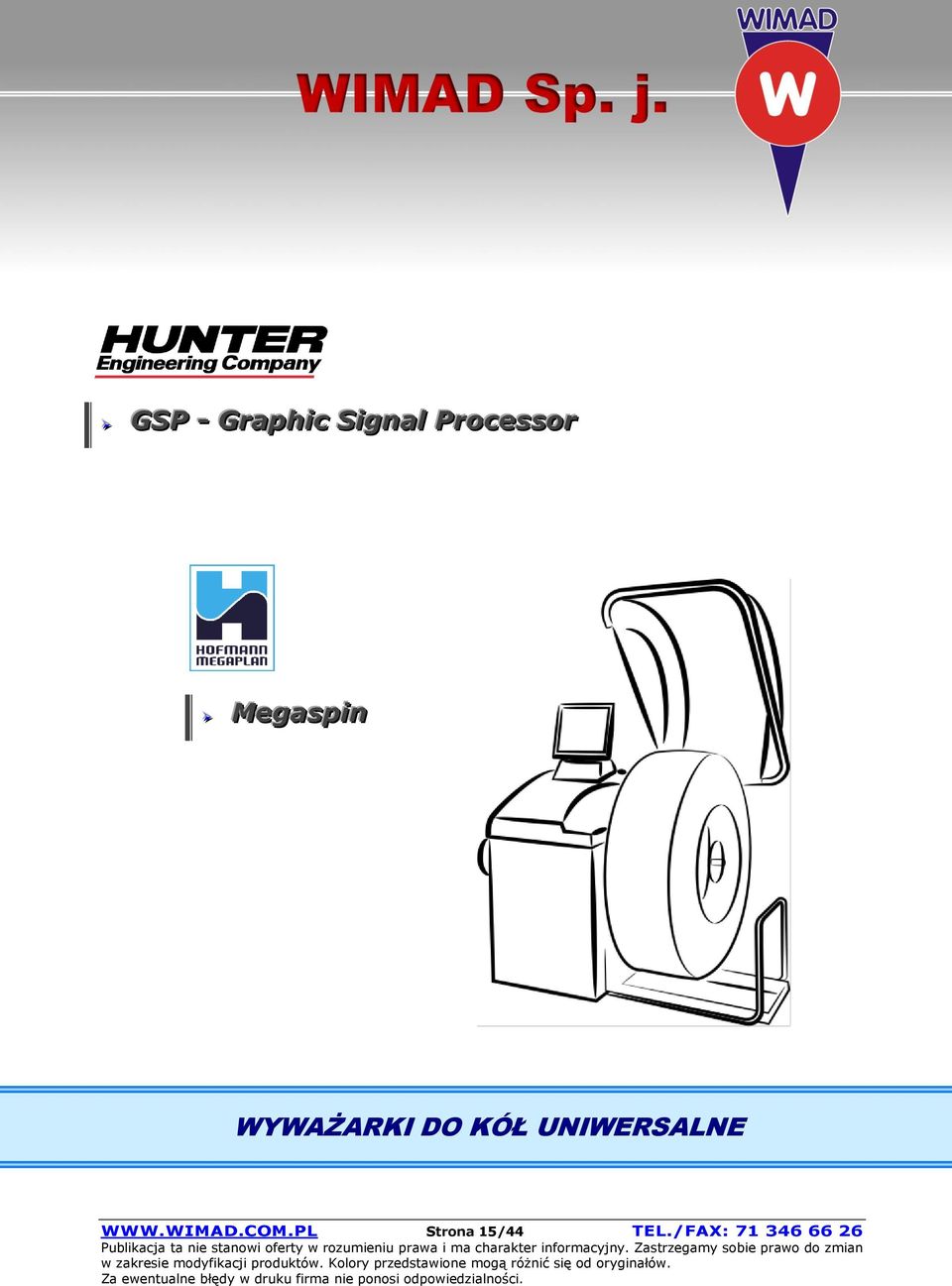

17 WYWAŻARKI DO KÓŁ UNIWERSALNE GSP - Graphiic Siignall Processor Megaspiin WYWAŻARKI DO KÓŁ UNIWERSALNE Strona 15/44 TEL./FAX:

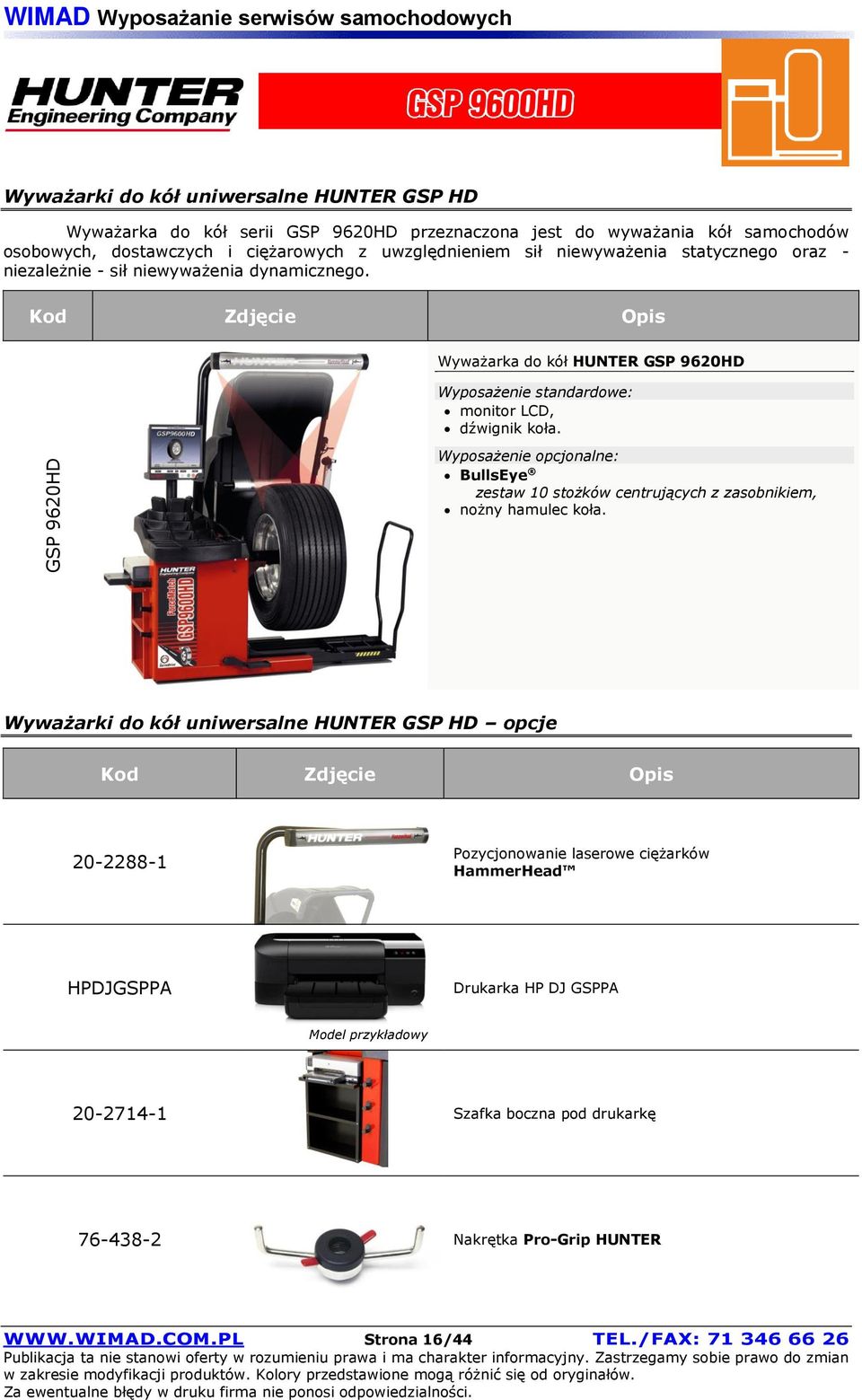

18 Wyważarki do kół uniwersalne HUNTER GSP HD Wyważarka do kół serii GSP 9620HD przeznaczona jest do wyważania kół samochodów osobowych, dostawczych i ciężarowych z uwzględnieniem sił niewyważenia statycznego oraz - niezależnie - sił niewyważenia dynamicznego. Wyważarka do kół HUNTER GSP 9620HD monitor LCD, dźwignik koła. GSP 9620HD Wyposażenie opcjonalne: BullsEye zestaw 10 stożków centrujących z zasobnikiem, nożny hamulec koła. Wyważarki do kół uniwersalne HUNTER GSP HD opcje Pozycjonowanie laserowe ciężarków HammerHead HPDJGSPPA Drukarka HP DJ GSPPA Model przykładowy Szafka boczna pod drukarkę Nakrętka Pro-Grip HUNTER Strona 16/44 TEL./FAX:

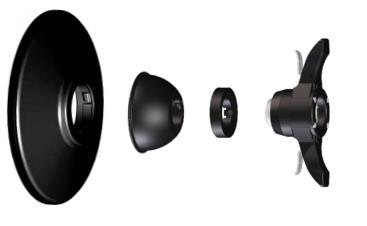

19 Wyważarki do kół uniwersalne HUNTER GSP HD opcje (cd.) Szafka na zestawy tulei Direct i stożków Zestaw centrujący Porsche Zestaw stożków i tulei Direct (do sam. dostawczych) 9 szt mm Zestaw stożków i tulei Direct (do sam. osobowych) 9 szt mm Zobacz też: opcje HAWEKA - str Strona 17/44 TEL./FAX:

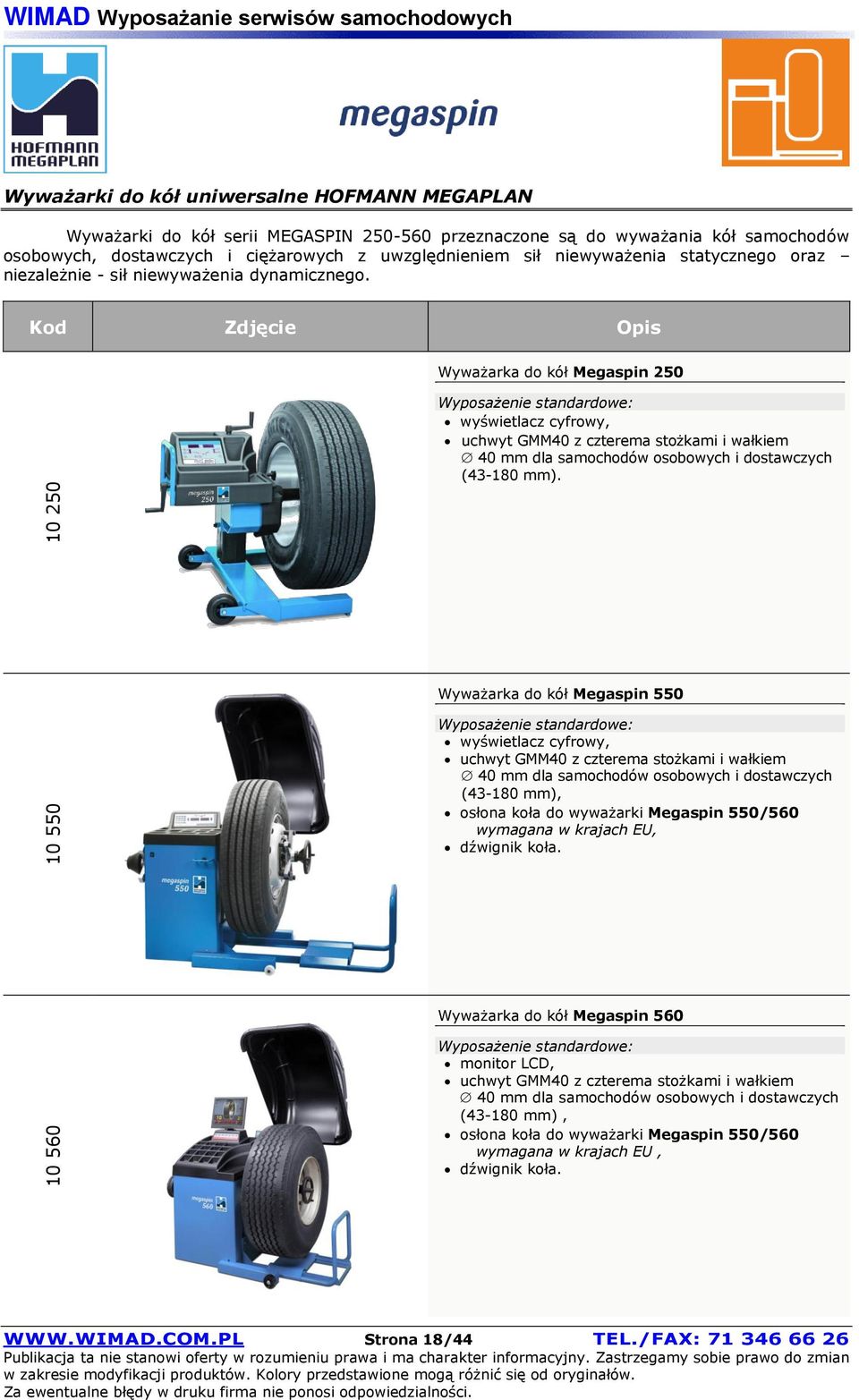

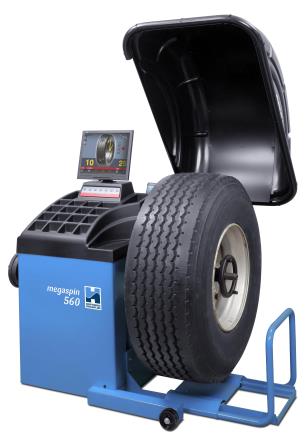

20 Wyważarki do kół uniwersalne HOFMANN MEGAPLAN Wyważarki do kół serii MEGASPIN przeznaczone są do wyważania kół samochodów osobowych, dostawczych i ciężarowych z uwzględnieniem sił niewyważenia statycznego oraz niezależnie - sił niewyważenia dynamicznego. Wyważarka do kół Megaspin wyświetlacz cyfrowy, uchwyt GMM40 z czterema stożkami i wałkiem 40 mm dla samochodów osobowych i dostawczych ( mm). Wyważarka do kół Megaspin wyświetlacz cyfrowy, uchwyt GMM40 z czterema stożkami i wałkiem 40 mm dla samochodów osobowych i dostawczych ( mm), osłona koła do wyważarki Megaspin 550/560 wymagana w krajach EU, dźwignik koła. Wyważarka do kół Megaspin monitor LCD, uchwyt GMM40 z czterema stożkami i wałkiem 40 mm dla samochodów osobowych i dostawczych ( mm), osłona koła do wyważarki Megaspin 550/560 wymagana w krajach EU, dźwignik koła. Strona 18/44 TEL./FAX:

21 Wyważarki do kół uniwersalne HOFMANN MEGAPLAN opcje ramienny uchwyt (rozstaw 275/285,75 mm) + 5-ramienny (rozstaw 225/285,75/335 mm) ramienny uchwyt z bolcami na rozstawy 170 / 184,15 / 205 / 222,25 / 245 mm Uchwyt szybkomocujący dla samochodów osobowych jako wyposażenie opcjonalne do adaptera UC215/HW dla samochodów osobowych Zobacz też: opcje HAWEKA - str Strona 19/44 TEL./FAX:

22 Wyważarki do kół uniwersalne HUNTER, HOFMANN MEGAPLAN opcje HAWEKA HU HUNTER Zestaw płyt dociskowych z bolcami centrującymi WORLD Kit I HO HOFMANN MEGAPLAN HU HUNTER Zestaw centrujący do samochodów ciężarowych HO HOFMANN MEGAPLAN HU Zestaw centrujący MB Sprinter/VW Crafter HUNTER HO HOFMANN MEGAPLAN Strona 20/44 TEL./FAX:

23 Wyważarki do kół uniwersalne dane techniczne HUNTER HOFMANN MEGAPLAN Maksymalne wymiary felgi średnica standard alu GSP 9600 HD ,5-38 Megaspin 250 Megaspin 550 Megaspin szerokość 1,5-16 1,5-20 ( mm) Maksymalne wymiary koła średnica szerokość 1321 mm 478 mm 1300 mm - Maksymalny ciężar kola 227 kg 250 kg Wymiary urządzenia Wymiary urządzenia zapakowanego z osłoną koła bez osłony koła wysokość szerokość głębokość wysokość szerokość głębokość wysokość szerokość głębokość 1854/2187* mm 1742 mm 1854 mm mm 1130 mm 1120 mm 1080 mm 880 mm 1140 mm 1480 mm 1180 mm 1300 mm 1130 mm 850 mm 1060 mm Masa wyważarki (bez osłony koła) 486 kg 190 kg 225 kg 275 kg Zasilanie elektryczne Zasilanie pneumatyczne bateryjne sieciowe (1-fazowe) 230 V / 50 Hz 7-12 bar 12/24 V ~ 115/230 V / 50/60 Hz Czas pomiaru koła 150 kg - - < 20 s Prędkość obrotowa wrzeciona dla pojazdów osobowych dla pojazdów ciężarowych 100 obr./min 100 obr./min 70 obr./min Dokładność wyważenia dla pojazdów osobowych dla pojazdów ciężarowych 1 g 1 g 10 g * z opcją Hammerhead Strona 21/44 TEL./FAX:

24 MONTAŻOWNICE DO KÓŁ TCX TCA TCR Megamount WIMAD M MONTAŻOWNICE DO KÓŁ

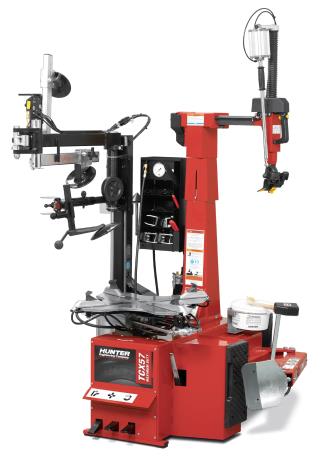

25 Montażownice do kół HUNTER serii TCX 50 Montażownica do kół HUNTER TCX56 TCX U stół montażowy, tradycyjna głowica montażowa stalowa z zestawem ochronnym lub plastikowa, BPS (Bead Press System) ramię systemowe, kolumna odsuwana do tyłu sterowana pneumatycznie, zestaw do inflacji powietrza, zbijak o dużej sile i prędkości sterowany pedałem. Montażownica do kół HUNTER TCX57 TCX U stół montażowy, bezłyżkowa głowica opcjonalnie głowica tradycyjna, BPS (Bead Press System) ramię systemowe, kolumna odsuwana do tyłu sterowana pneumatycznie, zestaw do inflacji powietrza, zbijak o dużej sile i prędkości sterowany pedałem. Strona 23/44 TEL./FAX:

26 Montażownice do kół HUNTER serii TCX 500 Kod Zdjęcie Aprobata Opis Montażownica do kół HUNTER TCX525BPS (VAS6560) TCX525BPS21UVE stół montażowy, tradycyjna głowica montażowa stalowa z zestawem ochronnym, BPS (Bead Press System) ramię systemowe, kolumna odsuwana do tyłu sterowana pneumatycznie, zbijak o dużej sile i prędkości sterowany pedałem. Wyposażenie opcjonalne: zestaw do inflacji powietrza, VAS 6560 Montażownica do kół HUNTER TCX578 TCX578VAGE wrzeciono montażowe, bezłyżkowa głowica, BPS (Bead Press System) ramię systemowe bez zacisków, drugie ramię BPT zapewniające bezdotykowy montaż opon niskoprofilowych, UHP oraz typu run-flat, umożliwiające tzw. rolowanie opony, kolumna obrotowa blokowana pneumatycznie. Wyposażenie opcjonalne: zestaw do inflacji powietrza, dźwignik koła (udźwig do 80 kg). VAS 6816 Montażownica do kół HUNTER TCX3000 TCX U VAS 6645 wrzeciono montażowe, ramię wspomagające montaż opon niskoprofilowych oraz typu run-flat, górne rolki dociskowe w obrotowej głowicy wyposażonej w bezdotykowy przyrząd zastępujący łyżkę montażową, dolna rolka ułatwiająca demontaż opony z felgi. Wyposażenie opcjonalne: dźwignik koła (udźwig do 100 kg), zespół pompowania z manometrami i monitorem, szafka na podręczne narzędzia. TCX3000BMW Strona 24/44 TEL./FAX:

27 Montażownice do kół HUNTER serii TCX opcje Opcje do TCX serii 500/50: RP Dźwignik koła do TCX525/56/57 RP Dźwignik koła do TCX578 RP Rozszerzenie zakresu mocowania do 30 do TCX575 (VAS 6655) Opcje do TCX3000: RP Dźwignik koła do TCX3000 RP Zespół inflacji powietrza do TCX3000 RP Zestaw do odwrotnego mocowania obręczy do TCX Strona 25/44 TEL./FAX:

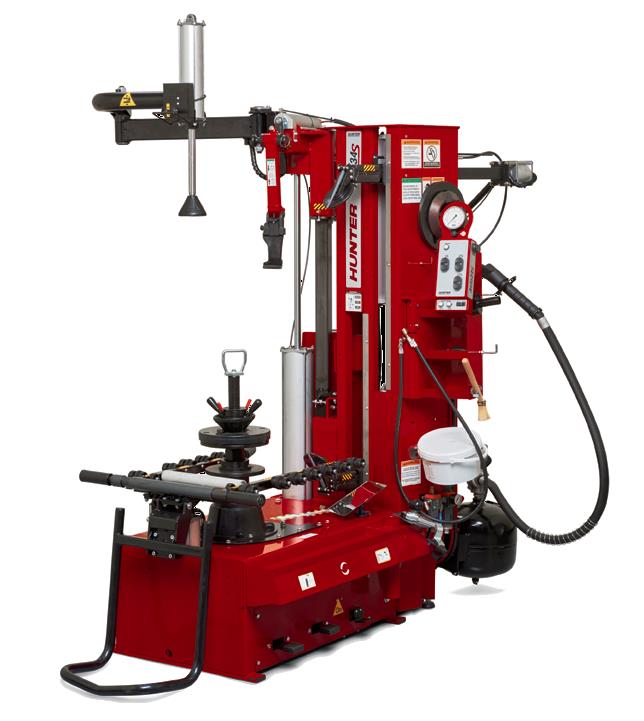

28 Montażownice do kół HUNTER serii TCA Montażownica do kół HUNTER Auto34S TCA34S-E wrzeciono montażowe regulowanej wysokości, rozsuwana obudowa umożliwiająca obsługę kół o średnicy obręczy do 34, pneumatyczne ramię dociskowe pomocne przy montażu opon, zwłaszcza niskoprofilowych, dwie rolki montażowe z napędem hydraulicznym górna - z czujnikiem dotykowym, zespół sterowania funkcjami urządzenia - ergonomiczny i intuicyjny, system dodmuchu koła ułatwiający zamknięcie się stopki opony na obręczy. zintegrowany pneumatyczny dźwignik koła. Strona 26/44 TEL./FAX:

29 Montażownice do kół HUNTER serii TCR Montażownica do kół HUNTER Revolution TCR1S-E pełna automatyzacja - minimalizuje zaangażowanie i błędy operatora, - eliminuje brak doświadczenia operatora, - upraszcza szkolenie operatora, - oszczędza czas pracy, - oznacza bezpieczeństwo, ekran dotykowy LCD, bezłyżkowa głowica, wrzeciono montażowe zintegrowane z dźwignikiem koła, pedał GO sterujący przebiegiem procedury, samoczynne ramiona robocze zapewniające obsługę niemal każdego koła, sterowanie hydrauliczne, automatyczna ochrona czujników TPMS, szybkie, automatyczne pompowanie, system dodmuchu koła ułatwiający zamknięcie się stopki opony na obręczy, współpraca z wyważarką HUNTER RFT. montażownica do kół zaaprobowana do pojazdów koncernu Volkswagen AG montażownica do kół zaaprobowana do pojazdów koncernu Daimler AG (VAS ) TCR1SVAGE TCR1SBLKE Strona 27/44 TEL./FAX:

30 Montażownice do kół HUNTER serii TCR opcje Tarcza z bolcami do odwrotnego mocowania obręczy Zestaw do mocowania kół 19,5 i bliźniaczych Zestaw do opon z grubą stopką Stożek mocujący do małych otworów centralnych obręczy Stożek mocujący do średnich otworów centralnych obręczy Stożek mocujący do dużych otworów centralnych obręczy Przyrząd do kalibracji ramion Strona 28/44 TEL./FAX:

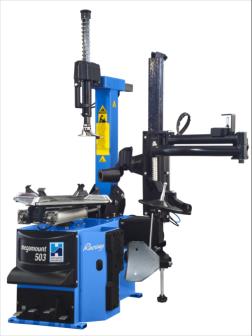

31 Montażownice do kół HOFMANN MEGAPLAN serii 303 i 503 Nowoczesne konstrukcje odpowiadające wymogom rynku np. nowym konstrukcjom samochodów marek BMW, Porsche, Audi pozwalające na obsługę kół o zwiększonej szerokości 14 i 15 oraz opon niskoprofilowych oraz typu run-flat Megamount 303 Montażownica do kół Megamount 303 maszyna formalnie zaliczana do kategorii podstawowej, lecz faktycznie o wyższym standardzie, półautomatyczna. ręczne obrotowe poziome ramię robocze, ręcznie przesuwane i blokowane pionowe ramię robocze o średnicy 36 mm ze sprężyną, stalowa głowica montażowa, kolumna stała (niewychylna), ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy z dwoma siłownikami, pneumatyczny boczny zbijak jednostronnego działania, naolejacz, zestaw ochronny Wyposażenie standardowe - Megamount 303 RACING: PRESS LIGHT ramię pomocnicze do opon niskoprofilowych oraz typu run-flat, odwadniacz z regulacją ciśnienia pneumatycznego. Megamount 303 RACING Megamount 503 Montażownica do kół Megamount 503 automatyczna, konstrukcja oferująca większą uniwersalność, sztywność oraz prędkość działania dzięki dodatkowej pneumatyce. pneumatycznie blokowane przesuwne ramiona robocze - ramię poziome, - ramię pionowe o średnicy 41 mm ze sprężyną, stalowa głowica montażowa automatycznie odsuwana od obręczy, pneumatycznie odchylana kolumna robocza, ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy z dwoma siłownikami, naolejacz, zestaw ochronny Wyposażenie standardowe - Megamount 503 RACING: Megafit 2 ramię pomocnicze do opon niskoprofilowych oraz typu run-flat, odwadniacz z regulacją ciśnienia pneumatycznego. Megamount 503 RACING Strona 29/44 TEL./FAX:

32 Montażownice do kół HOFMANN MEGAPLAN serii 603 Montażownica do kół Megamount 603 automatyczna, konstrukcja przemysłowa, przeznaczona do obsługi dużej liczby kół, dla profesjonalnych warsztatów, posiada certyfikat WDK na opony typu run-flat wszystkich producentów samochodów i opon Megamount 603 pneumatycznie blokowane przesuwne ramiona robocze - ramię poziome, - ramię pionowe o średnicy 41 mm z siłownikiem pneumatycznym, stalowa głowica montażowa automatycznie odsuwana od obręczy, pneumatycznie odchylana kolumna robocza, ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy - dwa siłowniki, - PlusTwo zwiększenie zakresu mocowania o 4 (plus dwa na stronę) wszystkich 4 szczęk jednocześnie za pomocą pokręteł: z 10-20" do mocowania zewnętrznego, z do mocowania wewnętrznego, - 2 prędkości obrotowe sterowane pedałem, pneumatyczny boczny zbijak - AutoReturn funkcja dwustronnego działania, - regulacja kąta natarcia lemiesza, - ogranicznik ruchu lemiesza, zabezpieczający obręcz przed uszkodzeniem, - przystosowany do obsługi miękkich opon, naolejacz + odwadniacz z regulacją ciśnienia pneumatycznego, zestaw ochronny. Megamount 603 RACING Wyposażenie standardowe - Megamount 603 RACING: Megafit 2 ramię pomocnicze do opon niskoprofilowych oraz typu run-flat, skrzynka narzędziowa. Strona 30/44 TEL./FAX:

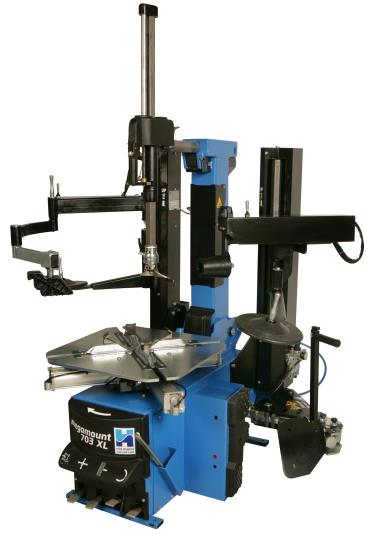

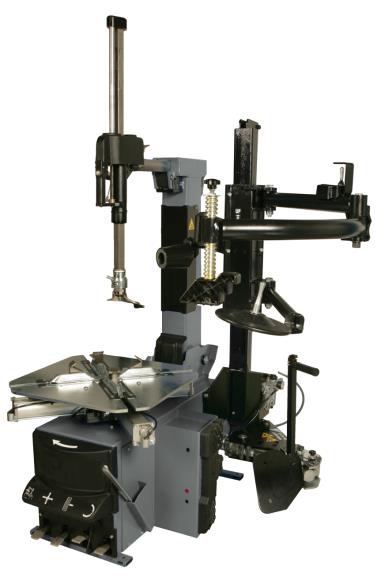

33 Montażownice do kół HOFMANN MEGAPLAN serii 703 Montażownica do kół Megamount 703 w pełni automatyczna, przeznaczona do obsługi najbardziej skomplikowanych kół (np. kompletów z niskoprofilowymi oponami i aluminiowymi obręczami) Megamount 703XLE RACING pneumatycznie blokowane przesuwne ramiona robocze - ramię poziome, - ramię pionowe o średnicy 41 mm z siłownikiem pneumatycznym, - QuadraLock blokada w 4 kierunkach, zestaw 3 szybkowymiennych głowic montażowych, mechanizm automatycznego odsuwania głowicy od obręczy, pneumatycznie odchylana kolumna robocza, ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy - QuadraClamp - cztery siłowniki, - 2 prędkości obrotowe sterowane pedałem, pneumatyczny boczny zbijak - AutoReturn funkcja dwustronnego działania, - regulacja kąta natarcia lemiesza, - ogranicznik ruchu lemiesza, zabezpieczający obręcz przed uszkodzeniem, - przystosowany do obsługi miękkich opon, naolejacz + odwadniacz z regulacją ciśnienia pneumatycznego, skrzynka narzędziowa, zestaw ochronny Wyposażenie standardowe - Megamount 703XLE RACING: Megafit 2 ramię pomocnicze do opon niskoprofilowych oraz typu run-flat. Wyposażenie standardowe - Megamount 703XL RACING: PRESS lewa strona ramię pomocnicze do opon niskoprofilowych oraz typu run-flat, HELP prawa strona ramię pomocnicze do opon niskoprofilowych oraz typu run-flat. Megamount 703XL RACING Strona 31/44 TEL./FAX:

34 Montażownice do kół HOFMANN MEGAPLAN serii Smart Montażownica do kół Megamount Smart 2 ergonomiczna i łatwa w obsłudze, przeznaczona szczególnie do obsługi opon niskoprofilowych oraz typu run-flat pneumatycznie blokowane przesuwne ramiona robocze - ramię poziome, - ramię pionowe o średnicy 41 mm z siłownikiem pneumatycznym, centralny system mocowania koła - przy pomocy stożka i nakrętki z równoczesnym zabezpieczeniem felgi przed obrotem, - możliwość odwrotnego mocowania obręczy, 2 prędkości obrotowe sterowane pedałem, kolumna z pneumatycznym dwurolkowym zbijakiem, kolumna z ramieniem dociskanym pneumatycznie, system QX pneumatyczny, bezłyżkowy system montażowy, zespół pompowania koła, naolejacz + odwadniacz z regulacją ciśnienia pneumatycznego, specjalny zestaw ochronny. Wyposażenie opcjonalne: pneumatyczny dźwignik koła opcja fabryczna (bez możliwości domontowania). Strona 32/44 TEL./FAX:

35 Montażownice do kół HOFMANN MEGAPLAN warianty kolorystyczne /R Megamount /R Megamount 603 RACING /R Megamount 703XLE RACING Kolor szaro-czerwony (opcja fabryczna) /R Megamount 703XL RACING /R Megamount Smart /B Megamount /B Megamount 603 RACING /B Megamount 703XLE RACING Kolor szaro-czarny (opcja fabryczna) /B Megamount 703XL RACING /B Megamount Smart 2 Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje fabryczne W 1~ Dopłata do wersji 1-fazowej (zamiast 3-fazowej) Megamount Dopłata do wersji 1-fazowej i RACING (zamiast 3-fazowej) 1~ W z 2 prędkościami WIMAD M 63-73XLE Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje / / /6-7W Zestaw ochronny - osłona łyżki montażowej 1 szt., - osłony szczęk stołu montażowego 1 kpl., - osłona lemiesza zbijaka 2 szt., - osłony stopki montażowej 2 x 2 szt. do Megamount 503 do Megamount 303, 603, 703 do WIMAD M 33, M 63, M 73 Strona 33/44 TEL./FAX:

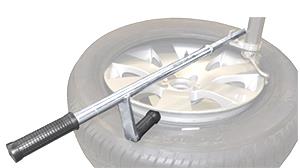

36 Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje (cd.) W Dodatkowe ramię pomocnicze HELP do opon niskoprofilowych W Dodatkowe ramię pomocnicze PRESS do opon niskoprofilowych Dodatkowe ramię pomocnicze do Megamount W PRESS LIGHT do WIMAD M W Ramię dociskowe PRESS PAX do opon niskoprofilowych i PAX W Ramię montażowe dwufunkcyjne MEGAFIT W KIT PAX akcesoria do opcji W Nakładki na szczęki do kół motocyklowych W Pistolet z manometrem do pompowania kół W Specjalny odbijak do opon niskoprofilowych Strona 34/44 TEL./FAX:

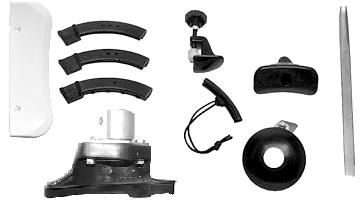

37 Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje (cd.) W Zestaw adapterów do podłączenia systemu QX (23 063) do zestawu W Rozszerzenie zakresu mocowania (12-28" wewn., 10-26" zewn.) W Zestaw szybkomocujących głowic W Zestaw nożnego pompowania (z wyłączeniem Megamount SMART2) do Megamount Odwadniacz W do WIMAD M Odwadniacz do Megamount W z regulacją ciśnienia pneumat. (zamiast fabrycznego ogranicznika ciśnienia pompowania) do WIMAD M W Ręczny zestaw inflacyjny GT GUN Ręczny zestaw inflacyjny GT GUN do Megamount SMART W Rolkowa podstawa do zbijaka opon W Zestaw ochronny WDK do Megamount XLE/XL RACING do WIMAD M 63-73XLE Strona 35/44 TEL./FAX:

38 Montażownice do kół HOFMANN MEGAPLAN i WIMAD opcje (cd.) W Specjalna głowica szybkomocująca do felg z wypukłymi szprychami W Specjalna długa głowica szybkomocująca do opon z miękkim bokiem W W Plastikowa głowica szybkomocująca do zestawu bez mocowania z mocowaniem Dźwignik do Megamount SMART Dźwignik pneumatyczny z rolkami do Megamount 703XLE i 703XL RACING W do WIMAD M 73XLE Stożek i pierścień do mocowania felg o otworze mm do Megamount o otworze SMART mm Stożek dwustronny do mocowania felg o otworze centralnym mm do Megamount SMART W System QX - pneumatyczny, bezłyżkowy system montażowy i demontażowy (6-kątny suport 36 i 41 mm) W Adapter do montażu systemu QX na innych suportach Strona 36/44 TEL./FAX:

39 Montażownice do kół WIMAD (opcje patrz HOFMANN MEGAPLAN str. 31) W W W Montażownica do kół WIMAD M 33 ręczne obrotowe poziome ramię robocze, ręcznie przesuwane i blokowane pionowe ramię robocze ze sprężyną o średnicy 36 mm, stalowa głowica montażowa, kolumna stała (niewychylna), ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy z dwoma siłownikami, pneumatyczny boczny zbijak jednostronnego działania, naolejacz, zestaw ochronny. Montażownica do kół WIMAD M 63 pneumatycznie blokowane przesuwne ramiona robocze - ramię poziome, - ramię pionowe o średnicy 41 mm z siłown. pneum., stalowa głowica automatycznie odsuwana od obręczy, pneumatycznie odchylana kolumna robocza, ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy - dwa siłowniki, - PlusTwo zwiększenie zakresu mocowania o 4, - 2 prędkości obrotowe sterowane pedałem, pneumatyczny boczny zbijak - AutoReturn funkcja dwustronnego działania, - regulacja kąta natarcia lemiesza, - ogranicznik ruchu lemiesza, zabezpieczający obręcz przed uszkodzeniem, - sprężyna lemiesza przystosowana do miękkich opon, naolejacz + odwadniacz z reg. ciśn. pneum., zestaw ochronny. Montażownica do kół WIMAD M 73XLE pneumatycznie blokowane przesuwne ramiona robocze - ramię poziome, - ramię pionowe o średnicy 41 mm z siłown. pneum., - QuadraLock blokada w 4 kierunkach, zestaw 3 szybkowymiennych głowic montażowych automatycznie odsuwanych od obręczy, pneumatycznie odchylana kolumna robocza, ogranicznik ciśnienia pompowania do 3,5 barów, stół roboczy - QuadraClamp - cztery siłowniki, - 2 prędkości obrotowe sterowane pedałem, pneumatyczny boczny zbijak - AutoReturn funkcja dwustronnego działania, - regulacja kąta natarcia lemiesza, - ogranicznik ruchu lemiesza, zabezpieczający obręcz, - sprężyna lemiesza przystosowana do miękkich opon, naolejacz + odwadniacz z regulacją ciśnienia pneumatycznego, skrzynka narzędziowa, zestaw ochronny, Megafit 2 ramię pomocnicze do opon niskoprofilowych oraz typu run-flat. Strona 37/44 TEL./FAX:

40 Montażownice do kół dane techniczne HUNTER ENGINEERING TCA34S TCX56 TCX57 TCX575 TCX578 (VAS 6655) (VAS 6816) TCX3000 TCR1S Zakres mocowania opony Maksymalne wymiary koła Maksymalna średnica felgi dla ramienia BPS Wymiary urządzenia zewnętrzny wewnętrzny szerokość średnica wysokość szerokość głębokość 10-30" 14-34" 483 mm 1372 mm 1829 mm 1219 mm 2032 mm 10-26" (6-30*)" 12-28" 368 mm 1100 mm 14-28(30 E )" 12-24" 363 mm 1100 mm 12-32" 12-34" 12-30" 420 mm 1120 mm 420 mm 1250 mm 28" mm 1524 mm 1219 mm 2057 mm 1524 mm 1219 mm 2250 mm 2800 mm 1900 mm 1900 mm 2200 mm 1600 mm Maksymalna siła zbijaka 1891 kg mm 1270 mm 1994 mm 1272 mm 1981** mm Zasilanie elektryczne (1-fazowe) V / 50 Hz / 15 A Zasilanie pneumatyczne 8-12 bar 8-10 bar V 50/60 Hz 24 A 8,6 bar (±1,7 bar) Prędkości stołu 7 i 14 obr./min 7 i 17 obr./min 15 obr./min Moment obrotowy silnika 1175 Nm Nm E z rozszerzeniem mocowania RP * z adapterami zwiększającymi zakres (w standardzie) ** 1702 mm - dźwignik koła w pozycji roboczej (podniesiony) Megamount HOFMANN MEGAPLAN Racing Racing Racing 703XL Racing 703XLE Racing Smart 2 WIMAD M 33 - M 63 M 73XLE - Zakres mocowania uchwytów zewn. wewn (26 E ) (28 E ) Maksymalna szerokość koła Maksymalna siła zbijaka 2500 kg 3200 kg 1200 kg Wymiary wysokość szerokość głębokość 1910 mm 1880 mm 1060 mm mm mm mm 2080 mm 1780 mm 1830 mm 2190 mm 1990 mm 1860 mm 2130 mm 1830 mm 1900 mm Zasilanie elektryczne 3-fazowe 1-fazowe (opcja) V / 50 Hz / 550 W* 220 V / 50 Hz / 750 W** Zasilanie pneumatyczne 8-12 bar 10 bar E z rozszerzeniem mocowania * nie dotyczy Smart 2; ** Smart 2 - standard Strona 38/44 TEL./FAX:

41 MONTAŻOWNICE DO KÓŁ CIĘŻAROWE Megamount MONTAŻOWNICE DO KÓŁ CIĘŻAROWE

42 Montażownice do kół ciężarowe HOFMANN MEGAPLAN Montażownica do kół Megamount mocowanie koła na otworze centralnym obręczy z użyciem stożków, flansz i nakrętki montażowej, ręczna głowica montująco demontująca wyposażona w uchwyt mocujący narzędzie tylko do opon bezdętkowych: rolkę lub talerz, głowica chwytna jedna prędkość obrotowa, panel sterujący na wahadłowym ramieniu. Montażownica do kół Megamount mocowanie koła na otworze centralnym obręczy z użyciem stożków i tarcz, ręczna głowica montująco demontująca wyposażona w pazur i talerz, głowica chwytna jedna prędkość obrotowa, panel sterujący na obrotowym ramieniu. Montażownica do kół Megamount 551 Urządzenie o niewielkich rozmiarach, do wyjazdowego serwisu ogumienia przenośny, przewodowy moduł sterujący, ręczna głowica montująco demontująca wyposażona w pazur i talerz, głowica chwytna dwie prędkości obrotowe, blokada dla 5 rozmiarów obręczy, panel sterujący na obrotowym ramieniu. Strona 40/44 TEL./FAX:

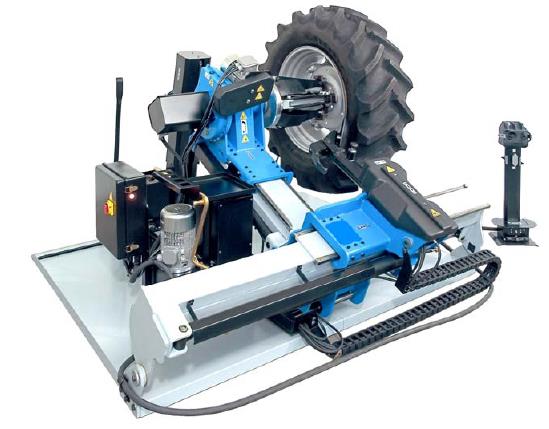

43 Montażownice do kół ciężarowe HOFMANN MEGAPLAN (cd.) Montażownica do kół Megamount 751XL mocowanie koła na otworze centralnym obręczy z użyciem stożków i tarcz, przenośny moduł sterujący, ręczna głowica montująco demontująca, głowica chwytna samocentrująca, blokada dla 7 rozmiarów obręczy, dwie prędkości obrotowe, układ hydrauliczny z silnikiem o 2 prędkościach, system wyłączników termicznych. Montażownica do kół Megamount 751-XLA jak Megamount 751XL oraz: automatyczna głowica montująco demontująca. Montażownica do kół Megamount mocowanie koła na otworze centralnym obręczy z użyciem stożków i tarcz, przenośny moduł sterujący, automatyczna głowica montująco demontująca, głowica chwytna samocentrująca, blokada dla 7 rozmiarów obręczy, dwie prędkości obrotowe. układ hydrauliczny z silnikiem o 2 prędkościach, system wyłączników termicznych. Montażownica do kół Megamount przenośny moduł sterujący, automatyczna głowica montująco demontująca, głowica chwytna samocentrująca, blokada dla 7 rozmiarów obręczy, dwie prędkości obrotowe. układ hydrauliczny z silnikiem o 2 prędkościach, system wyłączników termicznych. Strona 41/44 TEL./FAX:

44 X` WIMAD Wyposażanie serwisów samochodowych Montażownice do kół ciężarowe HOFMANN MEGAPLAN opcje Adapter - rolka dociskowa do opon bezdętkowych wraz z do Megamount Drugie ramię ze zbijakiem rolkowym tylko do Megamount 351/ Osłony na uchwyty do felg aluminiowych (nie pasuje do Megamount 351/361) Pazur wraz ze zbijakiem rolkowym do opon bez- i dętkowych do Megamount Prowadzenie zbijaka dla kół rolniczych Rozszerzenie zakresu mocowania do 56 tylko do Megamount 751XL Strona 42/44 TEL./FAX:

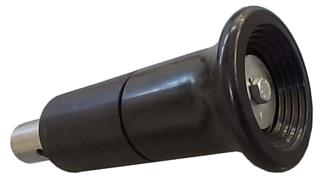

45 Montażownice do kół ciężarowe HOFMANN MEGAPLAN opcje (cd.) Specjalne uchwyty do felg aluminiowych Specjalne uchwyty do mocowania kół z podwójnym pierścieniem Zbijak rolkowy do kół bezdętkowych tylko do Megamount 351/ Zbijak rolkowy do kół bezdętkowych tylko do Megamount 751XL Zdalne sterowanie 433,925 MHz do Megamount Strona 43/44 TEL./FAX:

46 Montażownice do kół ciężarowe dane techniczne HOFMANN MEGAPLAN Megamount Zakres mocowania uchwytu " (opcja 56") Maksymalne wymiary koła szerokość średnica 780 mm 1200 mm 780 mm 1600 mm 1100 mm 2300 mm 1300 mm 2400 mm 1500 mm 2500 mm Maksymalna waga koła 1500 kg 1800 kg 2000 kg Maksymalna siła zbijaka 1865 kg 1865 kg 2690 kg 3280 kg 3364 kg Wymiary wysokość głębokość szerokość 1160 mm 1500 mm mm mm mm mm mm 1640 mm mm mm mm mm mm mm mm Masa montażownicy 400 kg 560 kg 770 kg 1025 kg 1300 kg Moc silnika pompy hydraulicznej Zasilanie elektryczne (3-fazowe) Zasilanie pneumatyczne 1,1 kw V / 50 Hz 8-12 bar Ciśnienie w układzie hydraulicznym bar bar Strona 44/44 TEL./FAX:

47

48 Wrocław ul. Strachocińska 27 tel./fax: wimad.com.pl Opracowanie: Jacek Kubiś
