DXC-390P. Kolorowa kamera wideo z trzema przetwornikami CCD i mocowaniem typu C. Omówienie

Transkrypt

1 DXC-390P Kolorowa kamera wideo z trzema przetwornikami CCD i mocowaniem typu C Omówienie Duża a ilość funkcji sprawia, że e kamera DXC-390/390P dobrze sprawdza się w różnych zastosowaniach. DXC-390P to kolorowa kamera wideo DSP z trzema przetwornikami CCD 1/3 cala, w której zastosowano technologię Exwave HAD nową technologię firmy Sony znacząco zwiększającą czułość kamery (F8 przy 2000 luksów) i ograniczającą rozmycie w porównaniu z poprzednimi technologiami CCD. Zastosowanie mocowania typu C oraz obsługa rozdzielczości 800 TVL i wysoki stosunek sygnału do szumu na poziomie 61 db sprawiają, że kamera DXC-390P jest odpowiednia do zastosowań z zakresu maszynowych systemów wizyjnych, fotografii cyfrowej, wykonywania ujęć portretowych, atrakcji w parkach rozrywki oraz rejestracji obrazu z określonej perspektywy (np. podczas imprez sportowych) i do celów naukowych, w których dokładność i szczegółowość obrazu mają kluczowe znaczenie. Wysoka jakość obrazu Trzy 1/3-calowe przetworniki CCD Exwave z technologią HAD pozwalają kamerze DXC-390P rejestrować obraz o wysokiej jakości (800 linii TV) i precyzji kolorów, wysokiej czułości (F8 przy 2000 luksów) i niskim poziomie rozmycia. Mocowanie typu C i regulacja ogniskowej między obiektywem a matrycą: Pozwala wybierać spośród szerokiej gamy obiektywów i umożliwia synchronizację ostrości muszli ocznej z obrazem kamery. Kompensacja cieniowania kolorów: Pozwala sprawdzać kolor na monitorze, co jest przydatne w mikroskopii. Nowa technologia 10-bitowego procesora sygnału cyfrowego (DSP) zapewniająca skuteczną regulację kontrastu obrazu: DXC-390P 1

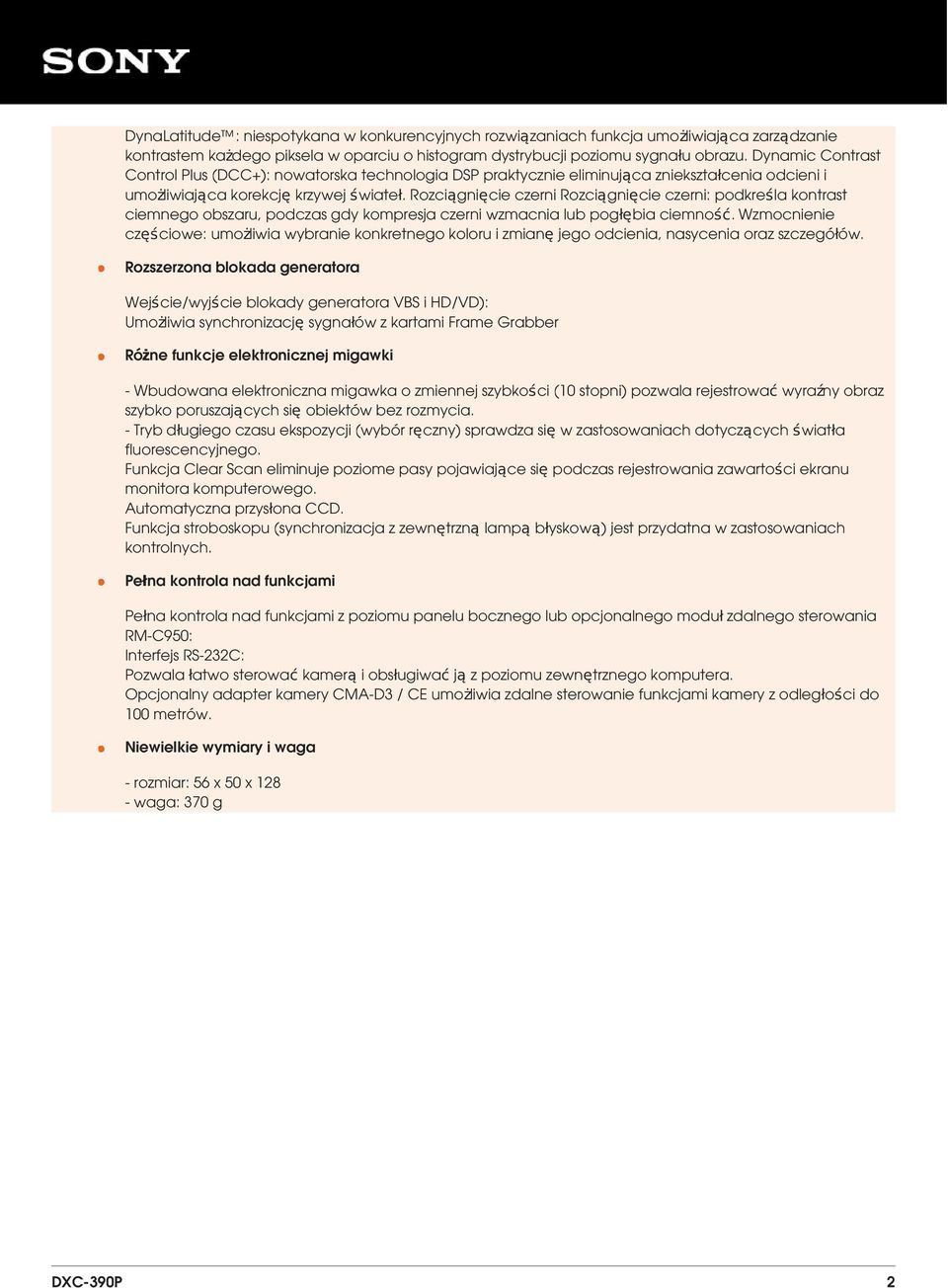

2 DynaLatitude : niespotykana w konkurencyjnych rozwiązaniach funkcja umożliwiająca zarządzanie kontrastem każdego piksela w oparciu o histogram dystrybucji poziomu sygnału obrazu. Dynamic Contrast Control Plus (DCC+): nowatorska technologia DSP praktycznie eliminująca zniekształcenia odcieni i umożliwiająca korekcję krzywej świateł. Rozciągnięcie czerni Rozciągnięcie czerni: podkreśla kontrast ciemnego obszaru, podczas gdy kompresja czerni wzmacnia lub pogłębia ciemność. Wzmocnienie częściowe: umożliwia wybranie konkretnego koloru i zmianę jego odcienia, nasycenia oraz szczegółów. Rozszerzona blokada generatora Wejście/wyjście blokady generatora VBS i HD/VD): Umożliwia synchronizację sygnałów z kartami Frame Grabber Różne funkcje elektronicznej migawki - Wbudowana elektroniczna migawka o zmiennej szybkości (10 stopni) pozwala rejestrować wyraźny obraz szybko poruszających się obiektów bez rozmycia. - Tryb długiego czasu ekspozycji (wybór ręczny) sprawdza się w zastosowaniach dotyczących światła fluorescencyjnego. Funkcja Clear Scan eliminuje poziome pasy pojawiające się podczas rejestrowania zawartości ekranu monitora komputerowego. Automatyczna przysłona CCD. Funkcja stroboskopu (synchronizacja z zewnętrzną lampą błyskową) jest przydatna w zastosowaniach kontrolnych. Pełna kontrola nad funkcjami Pełna kontrola nad funkcjami z poziomu panelu bocznego lub opcjonalnego moduł zdalnego sterowania RM-C950: Interfejs RS-232C: Pozwala łatwo sterować kamerą i obsługiwać ją z poziomu zewnętrznego komputera. Opcjonalny adapter kamery CMA-D3 / CE umożliwia zdalne sterowanie funkcjami kamery z odległości do 100 metrów. Niewielkie wymiary i waga - rozmiar: 56 x 50 x waga: 370 g DXC-390P 2

3 Funkcje Hiperwzmocnienie (+30 db) Przydatne przy rejestrowaniu obrazu w warunkach słabego oświetlenia. Pliki scen i pliki użytkownika Możliwe jest natychmiastowe przywoływanie wcześniej przygotowanych zestawów parametrów. Tryby balansu bieli AWB (Automatyczny balans bieli) Funkcja ATW normalny / szeroki (automatycznego balansu bieli) Ręczne Program 3200K / 5600K Możliwości synchronizacji - Funkcja stroboskopu - Wyjście WEN Pełna rozdzielczość pionowa szybko poruszających się obiektów Tryby automatycznej ekspozycji Poziom AE - regulacja standardowego poziomu jasności w zakresie +/- 1 F poziom przysłony obiektywu> Szybkość AE - możliwość dostosowania szybkości reakcji automatyki ekspozycji do zastosowań w zmiennych warunkach oświetlenia Obszar AE - obszar AE to system pomiaru światła, który obejmuje 6 różnych trybów (wiele, szczelina, średni, ręczny, duży, punkt) Wyjścia wideo Wyjścia RGB, Y/C i kompozytowe wideo DXC-390P 3

4 Specyfikacja techniczna Ogólne dane techniczne Urządzenie rejestrujące Efektywne elementy obrazu Rozmiar roboczy System skanowania Częstotliwość pozioma Częstotliwość pionowa System synchronizacji Sterowanie fazą Rozdzielczość w poziomie Czułość Minimalne oświetlenie Stosunek sygnału do szumu Wzmocnienie Migawka elektroniczna WYŁ./STOPIEŃ/ZMIENNA/ Funkcja elektronicznej migawki Zdalne sterowanie obiektywem Obszar AE Poziom AE Zmienna Szybkość AE Wykrywanie AE Efekt kontrastu Punkt krzywej świateł Rozciągnięcie czerni Gamma Cokół Balans czerni ABB AWB/ Balans bieli Obszar ATW Szybkość ATW Poziom szczegółów 1/3-calowy przetwornik CCD z przeplotem (IT) PAL: 752 (w poziomie) x 582 (w pionie) 4,8 (poziomo) x 3,6 (pionowo) mm PAL: 2:1 z przeplotem, 625 linii PAL: 15,625 khz PAL: 50 Hz Wewnętrzny lub zewnętrzny z VBS, HD / VD Sterowanie fazą H / SC 800 linii TV F8,0 przy 2000 luksów 4 luksy (F2, WZMOCNIENIE: HIPER) PAL: 61 db Możliwość wyboru STOPIEŃ/AGC/HIPER Możliwość wyboru Dostępne opcje (automatyczne lub ręczne) / wideo Dostępne opcje: wiele/duży/średni/punkt/szczelina/ręczny Dostępne opcje: duża/średnia/mała Dostępne opcje: średnie/szczyt Dostępne opcje: ręczny/dynalatitude/dcc+ Dostępne opcje: wysoki/średni/niski (efekt kontrastu: ręczny) Zmienne (efekt kontrastu: ręczny) Wł./wył., zmienna Główny i ręczny RB z regulacją ATW NORMAL/ ATW WIDE/ Dostępne opcje: MANUAL/ 3200K/ 5600K AWB lub ATW R/B Paint, MANUAL R/B Gain Dostępne opcje: NORMALNY/RĘCZNY Dostępne opcje: DUŻA/ŚREDNIA/MAŁA Wł./wył. (zmienny przy opcji Wł.) DXC-390P 4

5 Dostępne Częstotliwość szczegółów Matryca liniowa Wł./wył. Matryca liniowa Wzmocnienie częściowe Tryb integracji CCD Kompensacja cieniowania Aktywacja polaryzacji opcje: WYSOKA/ŚREDNIA/NISKA Dostępne opcje: TRYB STANDARDOWY/wzmocnienie R/wzmocnienie G/wzmocnienie B/ręczne Dostępne opcje: WSZYSTKIE/WEJŚCIE/WYJŚCIE Dostępne opcje: POLE/KLATKA Wł./wył. (sterowanie ręczne) Dostępne opcje: aktywacja bieguna dodatniego / aktywacja bieguna ujemnego Szybkość transmisji Dostępne opcje: /9600/4800/2400/1200 Synchronizacja Dostępne opcje: RGB/G/WYŁ. Stroboskop Plik użytkownika Plik sceny Sygnał wyjściowy Wł./wył. Temperatura pracy Od -5 C do 45 C Temperatura przechowywania Od -20 C do 60 C Wymagania dot. zasilania Pobór mocy A/B z możliwością przełączania (pamięci dwóch wzorów) STANDARDOWY/MIKROSKOP/PEŁNA AUTOMATYKA/STROBOSKOP/PLIK A lub B VBS / RGB / SYNCHRONIZACJA / Y / C Od 10,5 V do 15,0 V prądu stałego Ok. 7,6 W Wymiary Masa ok. 370 Złącza 56 (szer.) x 50 (wys.) x 128 (głęb.) mm (bez wystających elementów) g Obiektyw (6-stykowe) RGB / SYNC (9-stykowe D-sub) DC IN / VBS (12-stykowe) VIDEO OUT (BNC) TRIGGER IN (BNC) REMOTE (8-stykowe mini DIN) Akcesoria w zestawie Osłona mocowania obiektywu (x1) Instrukcja obsługi (x1) Adapter statywu (x1) Panel dla modułu RM-C950 DXC-390P 5

6 Akcesoria Akcesoria medyczne RM-C950 Moduł zdalnego sterowania dla kolorowych kamer wideo 2016 Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. DXC-390P 6
