1 NOWOŚĆ! EMC VariSpread GPSControl OptiPoint ISOBUS EMC: z zamiłowania do precyzji

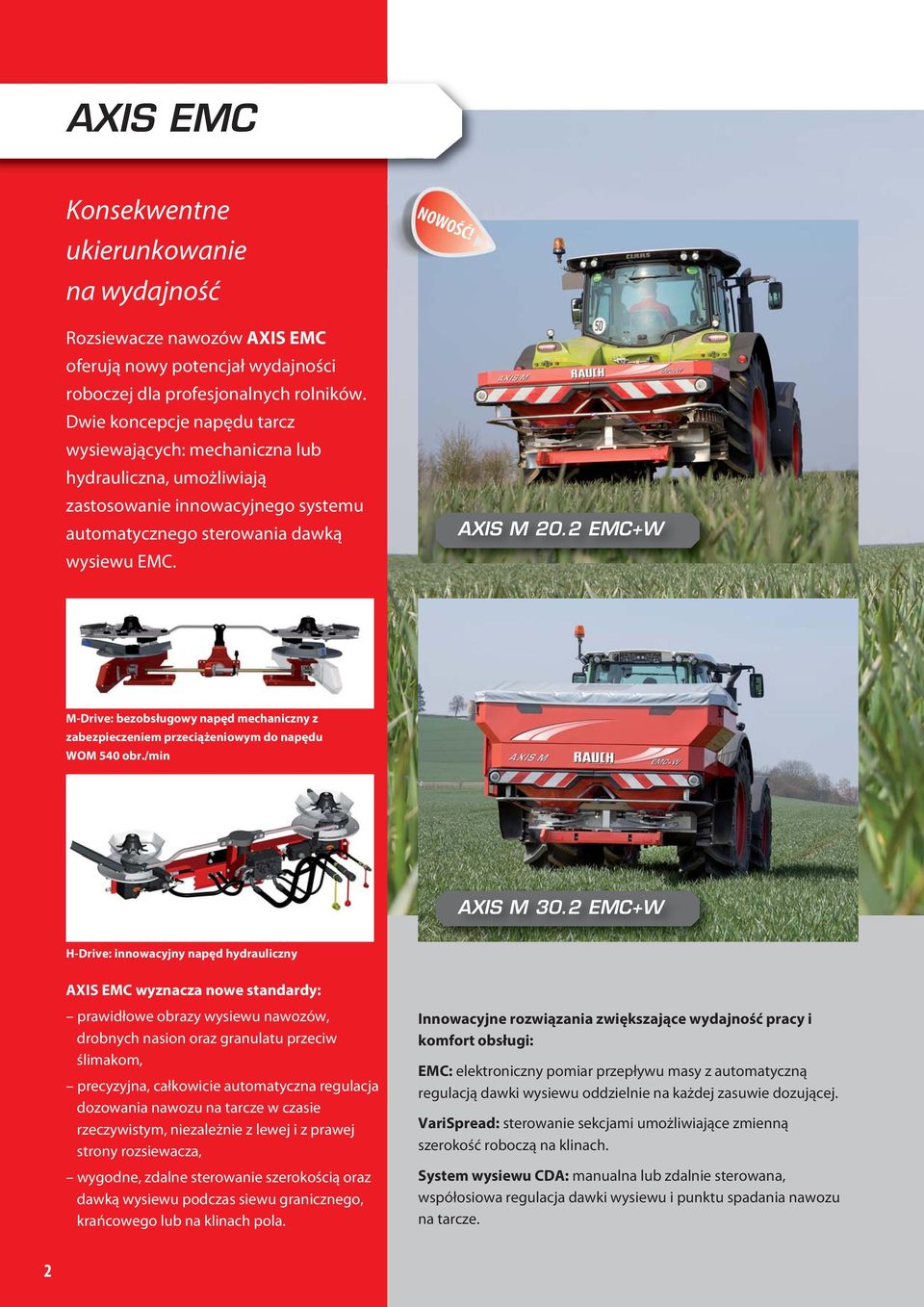

2 AXIS EMC Konsekwentne ukierunkowanie na wydajność Rozsiewacze nawozów AXIS EMC oferują nowy potencjał wydajności roboczej dla profesjonalnych rolników. Dwie koncepcje napędu tarcz wysiewających: mechaniczna lub hydrauliczna, umożliwiają zastosowanie innowacyjnego systemu automatycznego sterowania dawką wysiewu EMC. NOWOŚĆ! AXIS M 20.2 EMC+W MDrive: bezobsługowy napęd mechaniczny z zabezpieczeniem przeciążeniowym do napędu WOM 540 obr./min AXIS M 30.2 EMC+W HDrive: innowacyjny napęd hydrauliczny AXIS EMC wyznacza nowe standardy: prawidłowe obrazy wysiewu nawozów, drobnych nasion oraz granulatu przeciw ślimakom, precyzyjna, całkowicie automatyczna regulacja dozowania nawozu na tarcze w czasie rzeczywistym, niezależnie z lewej i z prawej strony rozsiewacza, wygodne, zdalne sterowanie szerokością oraz dawką wysiewu podczas siewu granicznego, krańcowego lub na klinach pola. Innowacyjne rozwiązania zwiększające wydajność pracy i komfort obsługi: EMC: elektroniczny pomiar przepływu masy z automatyczną regulacją dawki wysiewu oddzielnie na każdej zasuwie dozującej. VariSpread: sterowanie sekcjami umożliwiające zmienną szerokość roboczą na klinach. System wysiewu CDA: manualna lub zdalnie sterowana, współosiowa regulacja dawki wysiewu i punktu spadania nawozu na tarcze. 2

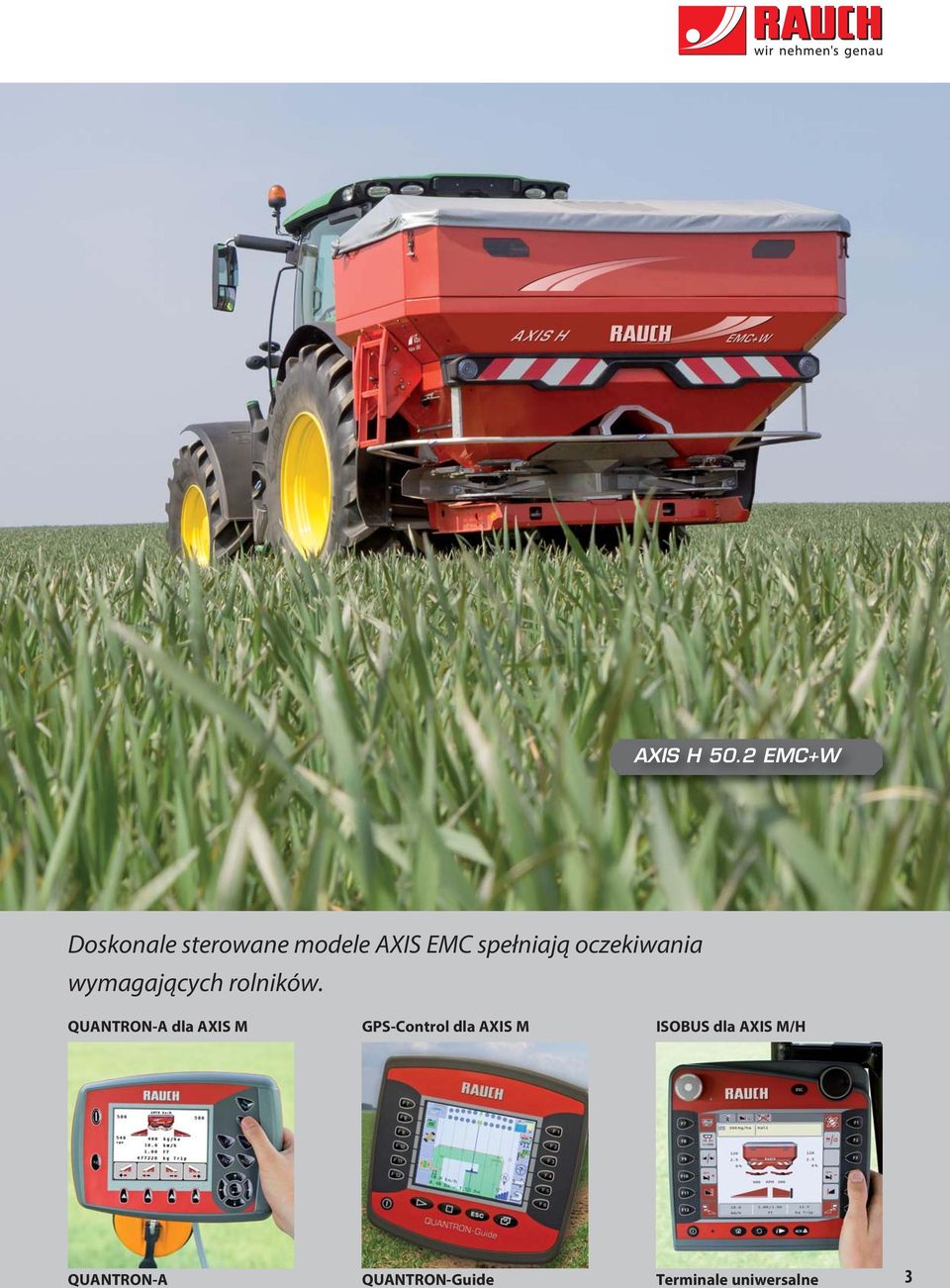

3 AXIS H 50.2 EMC+W Doskonale sterowane modele AXIS EMC spełniają oczekiwania wymagających rolników. QUANTRONA dla AXIS M GPSControl dla AXIS M ISOBUS dla AXIS M/H QUANTRONA QUANTRONGuide Terminale uniwersalne 3

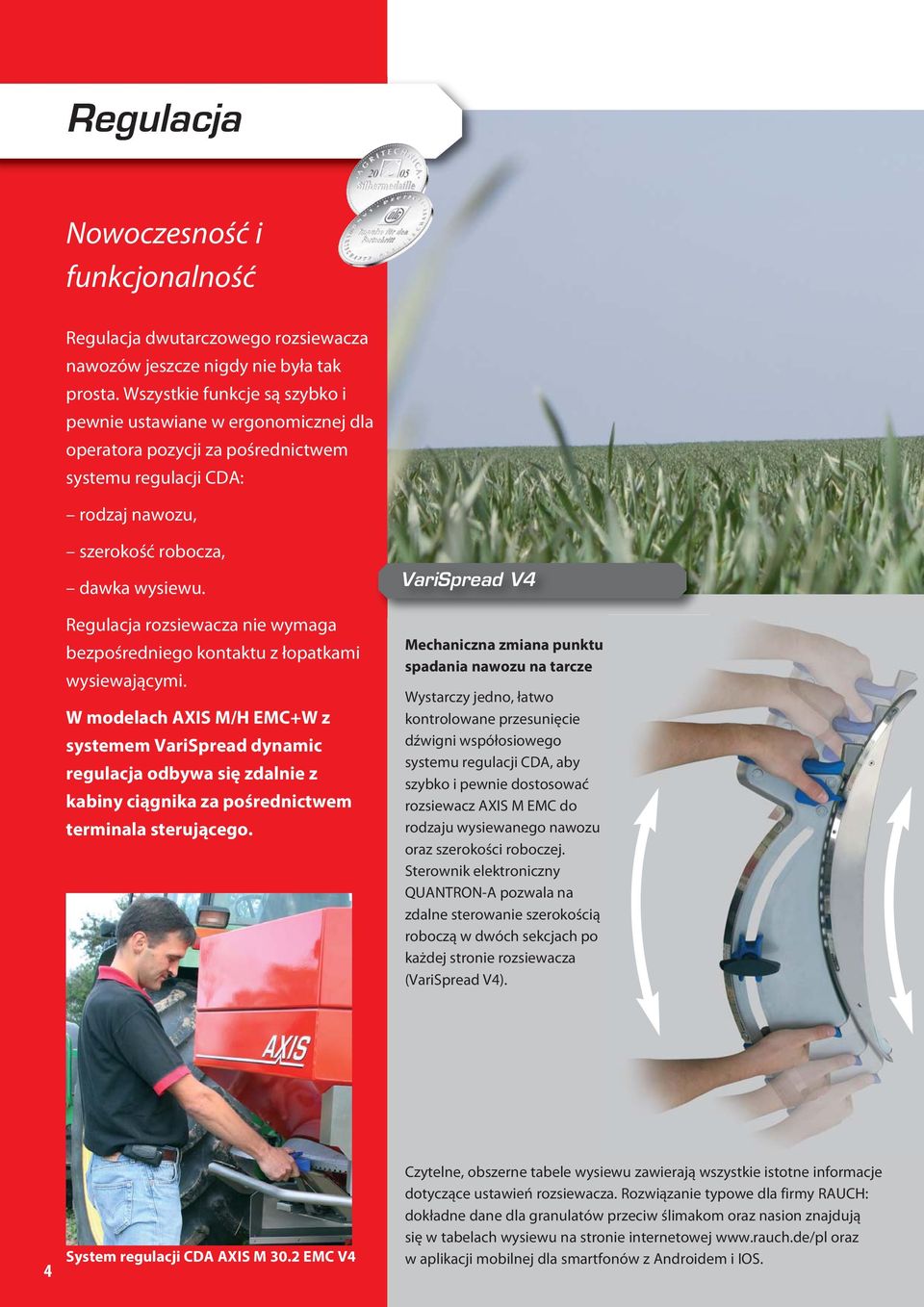

4 Regulacja Nowoczesność i funkcjonalność Regulacja dwutarczowego rozsiewacza nawozów jeszcze nigdy nie była tak prosta. Wszystkie funkcje są szybko i pewnie ustawiane w ergonomicznej dla operatora pozycji za pośrednictwem systemu regulacji CDA: rodzaj nawozu, szerokość robocza, dawka wysiewu. Regulacja rozsiewacza nie wymaga bezpośredniego kontaktu z łopatkami wysiewającymi. W modelach AXIS M/H EMC+W z systemem VariSpread dynamic regulacja odbywa się zdalnie z kabiny ciągnika za pośrednictwem terminala sterującego. VariSpread V4 Mechaniczna zmiana punktu spadania nawozu na tarcze Wystarczy jedno, łatwo kontrolowane przesunięcie dźwigni współosiowego systemu regulacji CDA, aby szybko i pewnie dostosować rozsiewacz AXIS M EMC do rodzaju wysiewanego nawozu oraz szerokości roboczej. Sterownik elektroniczny QUANTRONA pozwala na zdalne sterowanie szerokością roboczą w dwóch sekcjach po każdej stronie rozsiewacza (VariSpread V4). 4 System regulacji CDA AXIS M 30.2 EMC V4 Czytelne, obszerne tabele wysiewu zawierają wszystkie istotne informacje dotyczące ustawień rozsiewacza. Rozwiązanie typowe dla firmy RAUCH: dokładne dane dla granulatów przeciw ślimakom oraz nasion znajdują się w tabelach wysiewu na stronie internetowej oraz w aplikacji mobilnej dla smartfonów z Androidem i IOS.

5 Mocznik KornKali Siarczan amonu Saletra amonowa VariSpread V8/VariSpread dynamic NPK PK Granulat przeciw ślimakom System wysiewu na CDA ze zmianą punktu spadania nawozu na tarcze Automatyczna zmiana punktu spadania nawozu na tarcze W rozsiewaczach AXIS EMC z systemem VariSpread ustawienia związane z rodzajem nawozu i szerokością roboczą wykonuje się wygodnie z kabiny ciągnika. Punkt spadania nawozu na tarcze jest ustawiany za pomocą zdalnie sterowanego siłownika elektrycznego z lewej i z prawej strony maszyny. W modelu AXIS M jedynie urządzenia do wysiewu granicznego i krańcowego TELIMAT T25 lub GSE 30/60 muszą zostać wstępnie ustawione ręcznie. Ponadto, automatyczna zmiana punktu spadania nawozu na tarcze i dawki wysiewu (VariSpread) umożliwia zdalne sterowanie sekcjami po obu stronach maszyny na klinach pola (system VariSpread został opisany na stronie 10). W modelach AXIS H regulacja rozsiewacza obejmuje zawsze zmianę punktu spadania nawozu na tarcze, dawki wysiewu i prędkości obrotowej tarcz wysiewających. Drobne nasiona Aplikacja Tabele wysiewu 5

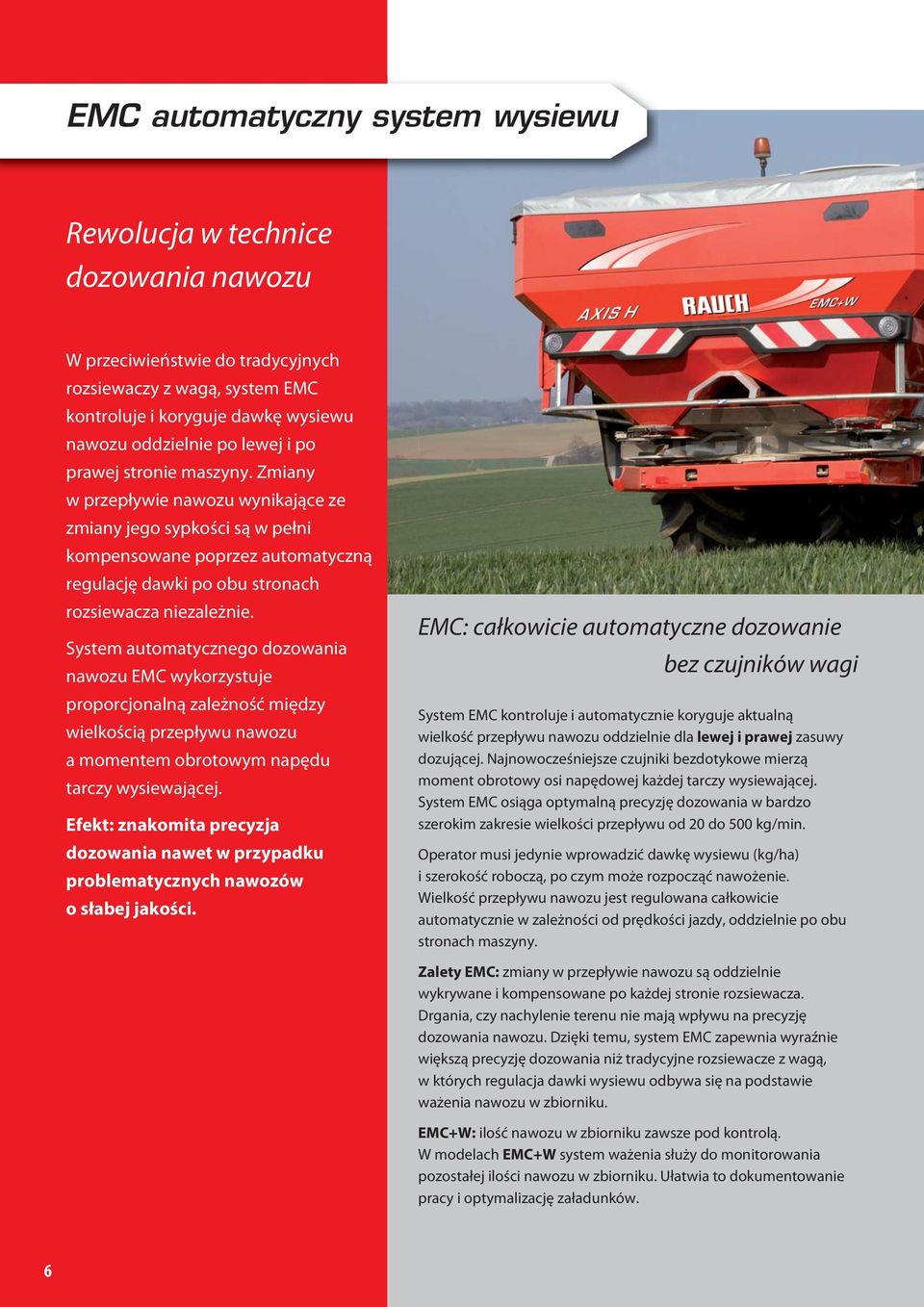

6 EMC automatyczny system wysiewu Rewolucja w technice dozowania nawozu W przeciwieństwie do tradycyjnych rozsiewaczy z wagą, system EMC kontroluje i koryguje dawkę wysiewu nawozu oddzielnie po lewej i po prawej stronie maszyny. Zmiany w przepływie nawozu wynikające ze zmiany jego sypkości są w pełni kompensowane poprzez automatyczną regulację dawki po obu stronach rozsiewacza niezależnie. System automatycznego dozowania nawozu EMC wykorzystuje proporcjonalną zależność między wielkością przepływu nawozu a momentem obrotowym napędu tarczy wysiewającej. Efekt: znakomita precyzja dozowania nawet w przypadku problematycznych nawozów o słabej jakości. EMC: całkowicie automatyczne dozowanie bez czujników wagi System EMC kontroluje i automatycznie koryguje aktualną wielkość przepływu nawozu oddzielnie dla lewej i prawej zasuwy dozującej. Najnowocześniejsze czujniki bezdotykowe mierzą moment obrotowy osi napędowej każdej tarczy wysiewającej. System EMC osiąga optymalną precyzję dozowania w bardzo szerokim zakresie wielkości przepływu od 20 do 500 kg/min. Operator musi jedynie wprowadzić dawkę wysiewu (kg/ha) i szerokość roboczą, po czym może rozpocząć nawożenie. Wielkość przepływu nawozu jest regulowana całkowicie automatycznie w zależności od prędkości jazdy, oddzielnie po obu stronach maszyny. Zalety EMC: zmiany w przepływie nawozu są oddzielnie wykrywane i kompensowane po każdej stronie rozsiewacza. Drgania, czy nachylenie terenu nie mają wpływu na precyzję dozowania nawozu. Dzięki temu, system EMC zapewnia wyraźnie większą precyzję dozowania niż tradycyjne rozsiewacze z wagą, w których regulacja dawki wysiewu odbywa się na podstawie ważenia nawozu w zbiorniku. EMC+W: ilość nawozu w zbiorniku zawsze pod kontrolą. W modelach EMC+W system ważenia służy do monitorowania pozostałej ilości nawozu w zbiorniku. Ułatwia to dokumentowanie pracy i optymalizację załadunków. 6

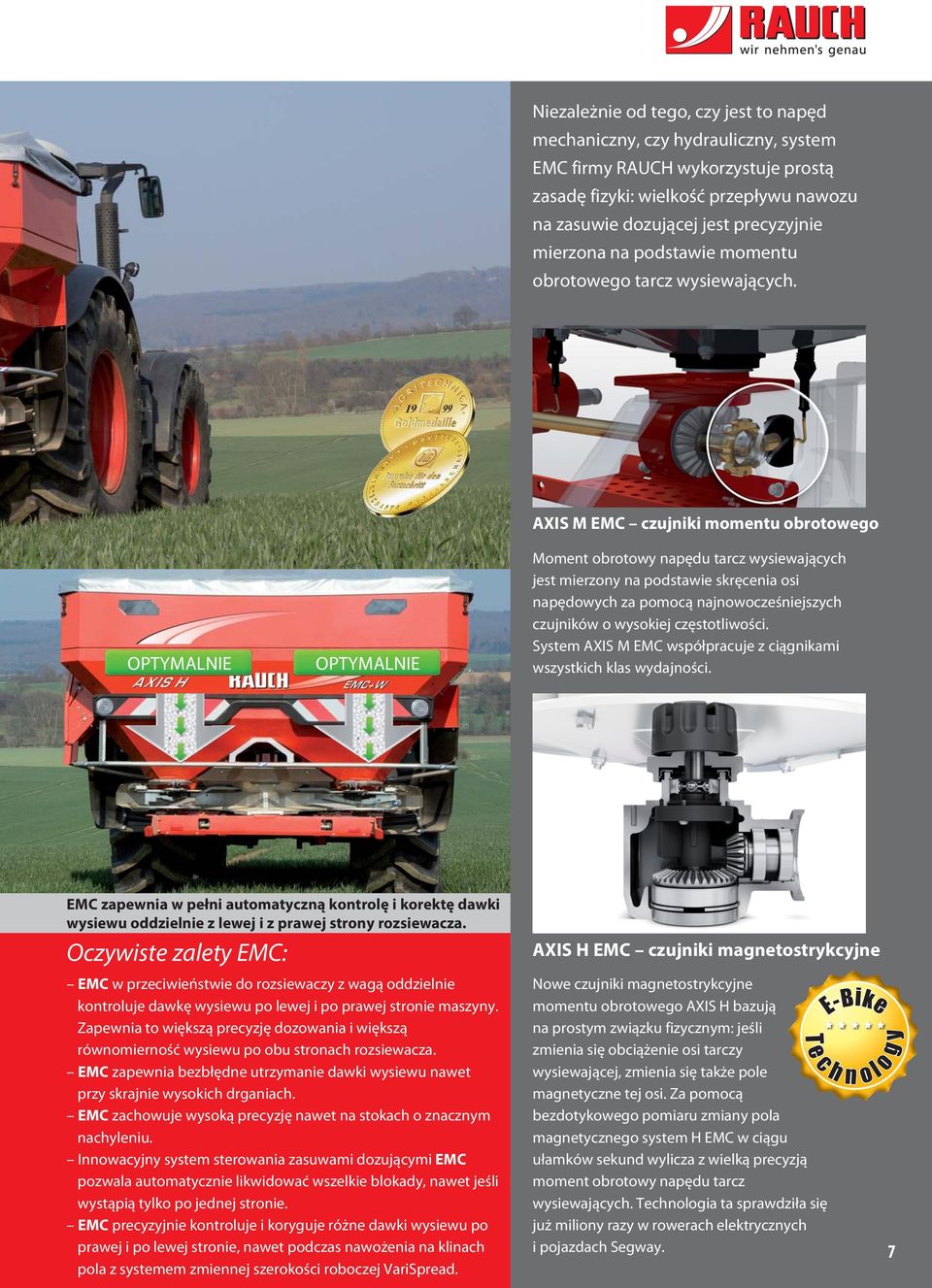

7 y Niezależnie od tego, czy jest to napęd mechaniczny, czy hydrauliczny, system EMC firmy RAUCH wykorzystuje prostą zasadę fizyki: wielkość przepływu nawozu na zasuwie dozującej jest precyzyjnie mierzona na podstawie momentu obrotowego tarcz wysiewających. OPTYMALNIE OPTYMALNIE AXIS M EMC czujniki momentu obrotowego Moment obrotowy napędu tarcz wysiewających jest mierzony na podstawie skręcenia osi napędowych za pomocą najnowocześniejszych czujników o wysokiej częstotliwości. System AXIS M EMC współpracuje z ciągnikami wszystkich klas wydajności. EMC zapewnia w pełni automatyczną kontrolę i korektę dawki wysiewu oddzielnie z lewej i z prawej strony rozsiewacza. Oczywiste zalety EMC: EMC w przeciwieństwie do rozsiewaczy z wagą oddzielnie kontroluje dawkę wysiewu po lewej i po prawej stronie maszyny. Zapewnia to większą precyzję dozowania i większą równomierność wysiewu po obu stronach rozsiewacza. EMC zapewnia bezbłędne utrzymanie dawki wysiewu nawet przy skrajnie wysokich drganiach. EMC zachowuje wysoką precyzję nawet na stokach o znacznym nachyleniu. Innowacyjny system sterowania zasuwami dozującymi EMC pozwala automatycznie likwidować wszelkie blokady, nawet jeśli wystąpią tylko po jednej stronie. EMC precyzyjnie kontroluje i koryguje różne dawki wysiewu po prawej i po lewej stronie, nawet podczas nawożenia na klinach pola z systemem zmiennej szerokości roboczej VariSpread. AXIS H EMC czujniki magnetostrykcyjne Nowe czujniki magnetostrykcyjne momentu obrotowego AXIS H bazują na prostym związku fizycznym: jeśli zmienia się obciążenie osi tarczy wysiewającej, zmienia się także pole magnetyczne tej osi. Za pomocą bezdotykowego pomiaru zmiany pola magnetycznego system H EMC w ciągu ułamków sekund wylicza z wielką precyzją moment obrotowy napędu tarcz wysiewających. Technologia ta sprawdziła się już miliony razy w rowerach elektrycznych i pojazdach Segway. e T EBike c h n l o g o 7

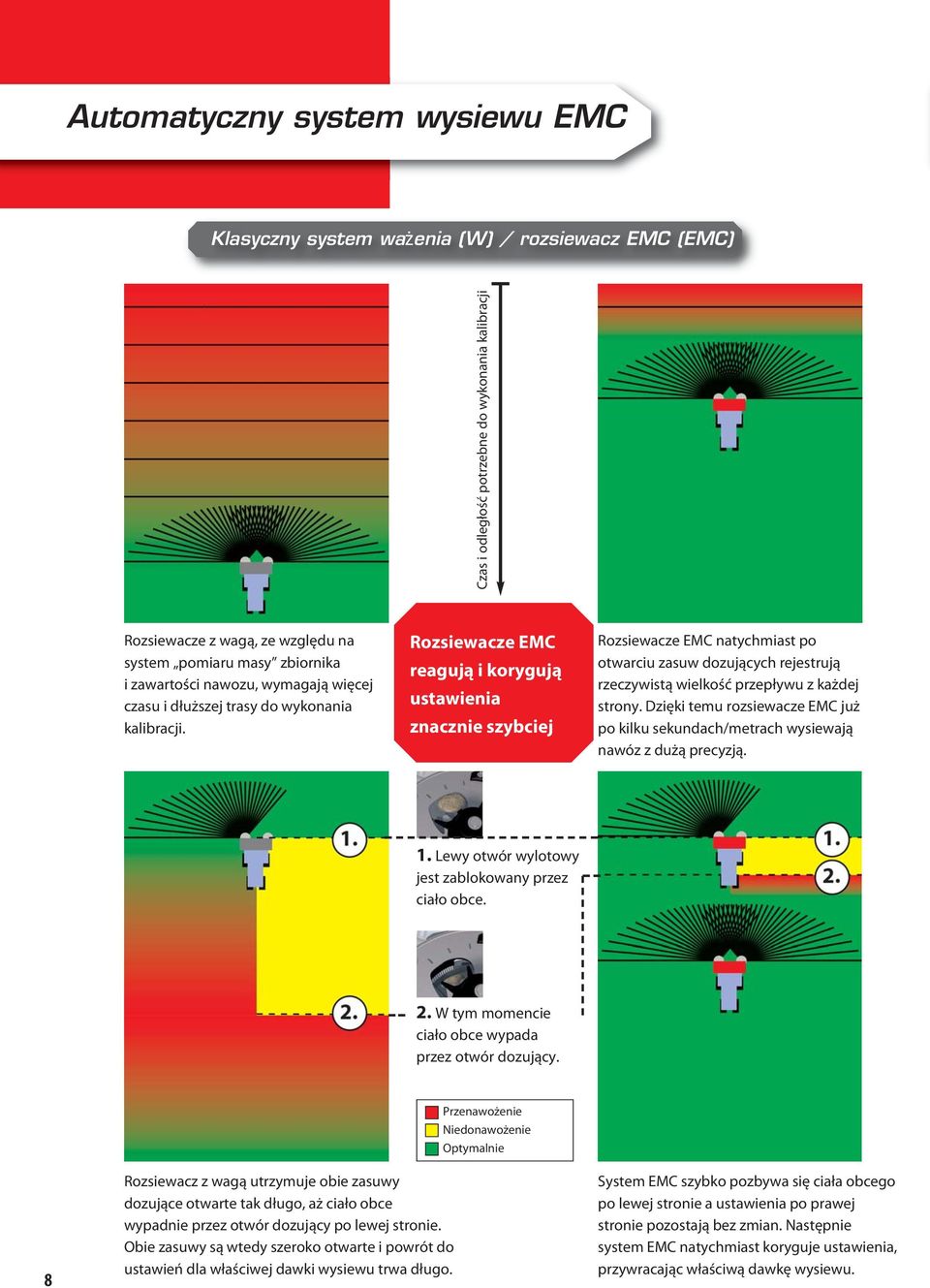

8 Automatyczny system wysiewu EMC Klasyczny system ważenia (W) / rozsiewacz EMC (EMC) Czas i odległość potrzebne do wykonania kalibracji Rozsiewacze z wagą, ze względu na system pomiaru masy zbiornika i zawartości nawozu, wymagają więcej czasu i dłuższej trasy do wykonania kalibracji. Rozsiewacze EMC reagują i korygują ustawienia znacznie szybciej Rozsiewacze EMC natychmiast po otwarciu zasuw dozujących rejestrują rzeczywistą wielkość przepływu z każdej strony. Dzięki temu rozsiewacze EMC już po kilku sekundach/metrach wysiewają nawóz z dużą precyzją. 1. Lewy otwór wylotowy jest zablokowany przez ciało obce. 2. W tym momencie ciało obce wypada przez otwór dozujący. Przenawożenie Niedonawożenie Optymalnie 8 Rozsiewacz z wagą utrzymuje obie zasuwy dozujące otwarte tak długo, aż ciało obce wypadnie przez otwór dozujący po lewej stronie. Obie zasuwy są wtedy szeroko otwarte i powrót do ustawień dla właściwej dawki wysiewu trwa długo. System EMC szybko pozbywa się ciała obcego po lewej stronie a ustawienia po prawej stronie pozostają bez zmian. Następnie system EMC natychmiast koryguje ustawienia, przywracając właściwą dawkę wysiewu.

9 QUANTRONA dla AXIS M EMC (+W) Port USB do transferu danych użytkownika Zasuwa dozująca otwarta/zamknięta Otwarcie zasuwy dozującej Dawka wysiewu Prędkość jazdy Współczynnik przepływu z lewej / z prawej strony Przyciski wielofunkcyjne Funkcje VariSpread z lewej / z prawej strony Wykorzystanie GPS za pomocą: Obsługa rozsiewacza AXIS M EMC (+W) odbywa się w bezpieczny i wygodny sposób na dużym kolorowym wyświetlaczu sterownika QUANTRONA. QUANTRONA steruje automatycznym systemem dozowania EMC w oparciu o aktualna prędkość roboczą. W rozsiewaczu AXIS M EMC (+W) V4 z VariSpread V4 można prostym naciśnięciem przycisku załączać cztery szerokości częściowe (sekcje). (Patrz strona 10) QUANTRONGuide Rozsiewacz AXIS M EMC (+W) V8 z VariSpread V8 umożliwia wysiew nawozu w ośmiu szerokościach częściowych (sekcjach). (Patrz strona 10) VariSpread optymalizuje precyzję wysiewu na uwrociach i klinach pola. Dzięki systemowi GPSControl, VariSpread zapewnia automatyzację przy wysokiej precyzji wysiewu. Przełącznikiem plusminus można precyzyjnie zmieniać dawkę wysiewu podczas jazdy, po jednej lub po obu stronie maszyny. Teejet Matrix 570 G Trimble CFX 750 Port szeregowy RS 232 pozwala na wykorzystanie sterownika QUANTRONA w systemach rolnictwa precyzyjnego. Müller Track Guide II 9

10 VariSpread NOWOŚĆ! VariSpread dla wszystkich modeli AXIS EMC VariSpread V4 Rozsiewacze AXIS ze sterownikiem QUANTRONA i manualną regulacją punktu spadania nawozu na tarcze CDA są seryjnie wyposażone w system 4krotnego przełączania szerokości częściowych VariSpread V4. Zdalne sterowanie dawką wysiewu w zależności od pozycji zasuw dozujących pozwala uzyskać po dwie sekcje z każdej strony. VariSpread V8 Rozsiewacze AXIS ze sterownikiem QUANTRONA i automatyczną regulacją punktu spadania nawozu na tarcze CDA są seryjnie wyposażone w system 8krotnego przełączania szerokości częściowych VariSpread V8. Zdalnie sterowanie pozycją zasuw dozujących i punktami spadania nawozu na tarcze pozwala uzyskać po cztery sekcje z każdej strony. VariSpread dynamic 10 W odróżnieniu do klasycznego sterowania sekcjami, system VariSpread dynamic płynnie i w pełni automatycznie reguluje szerokość roboczą i dawkę wysiewu. Dzięki zastosowaniu bardzo szybko reagujących siłowników zmiany punktu dozowania nawozu na tarcze, VariSpread dynamic umożliwia niemal bezstopniową zmianę szerokości roboczej na klinach pola. Ponadto, wysiew w zewnętrznych sekcjach może odbywać się niezależnie. Rozwiązanie umożliwia bardzo precyzyjne nawożenie wyjątkowo trudnych miejsc, takich jak uwrocia w kształcie klina.

11 GPSControl z OptiPoint i VariSpread QUANTRONGuide Sterowany przez GPS system automatycznego przełączania wysiewu na końcu pola i sterowania sekcjami QUANTRONGuide zapewnia optymalne nawożenie na uwrociach i klinach pól. QUANTRONGuide wykorzystuje darmowy sygnał Egnos. Funkcja Parallel Tracking umożliwia precyzyjne prowadzenie równoległe. Dodatkowo możliwa jest aktywacja zmiennego dawkowania na podstawie cyfrowych map aplikacyjnych w formacie ISOXML lub Shape. OptiPoint Nawóz 1 Nawóz 2 Precyzyjne i wygodne nawożenie na uwrociach. Wszystkie rozsiewacze RAUCH AXIS z systemem GPSControl są wyposażone w wyjątkową funkcję sterowania wysiewem na początku i końcu pola OptiPoint. System OptiPoint określa optymalny punkt otwierania i zamykania zasuw dozujących na uwrociach dla każdego rodzaju nawozu i każdej szerokości roboczej. Dzięki wykorzystaniu parametru odległości wyrzutu z tabeli wysiewu, system OptiPoint jest regulowany w prosty i szybki sposób. Aplikacje ISOBUS dla QUANTRONGuide Opcjonalnie mogą być aktywowane różne aplikacje oprogramowania ISOBUS dla QUANTRONGuide. Dzięki temu, QUANTRONGuide może być w pełni używany jako uniwersalny terminal ISOBUS. W wyposażeniu seryjnym: Section Control dla rozsiewaczy nawozów i opryskiwaczy polowych Track Leader II jako wskaźnik jazdy równoległej Opcjonalnie: ISOBUSUT (do wykorzystania jako terminal uniwersalny ISOBUS) ISOBUSTC (do korzystania z funkcji ISOBUS Task Controller) VRC do zmiennego dawkowania na bazie map aplikacyjnych Field Nav (nawigacja w terenie i na drogach) 11

12 Terminal uniwersalny CCI ISOBUS Pomyśleliśmy o wszystkim. Automatyczne ustawianie kontrastu 12 przycisków obsługowych Uniwersalny terminal CCI100 jest seryjnie wyposażony w aplikację Fertilizer Chart. Wszystkie wartości tabeli wysiewu można przekazać do menu roboczego za pomocą jednego przycisku. Zintegrowany system ECU ciągnika Port USB Certyfikacja AEF ISOBUS Uniwersalny terminal CCI100 pozwala na równoległą obsługę wszystkich funkcji GPS. 12 Zaleta: tylko jeden terminal do wszystkich operacji roboczych. AXMATplus ready Rozsiewacz AXIS H 50.2 EMC+W jest przygotowany do późniejszego wyposażenia w system AXMATplus. ISOBUS może wiele ułatwić Nowoczesny, innowacyjny terminal RAUCH CCI100 umożliwia równie łatwe, co komfortowe wejście w świat przyszłościowej technologii ISOBUS. Zaawansowana automatyka regulacyjna: wszystkie parametry robocze są automatycznie pobierane z tabel wysiewu zapisanych seryjnie w oprogramowaniu terminala CCI. Logiczna obsługa, wysokiej jakości kolorowy ekran dotykowy, opcjonalny joystick oraz wiele profesjonalnych aplikacji zapewniają większą wydajność i precyzję nawożenia.

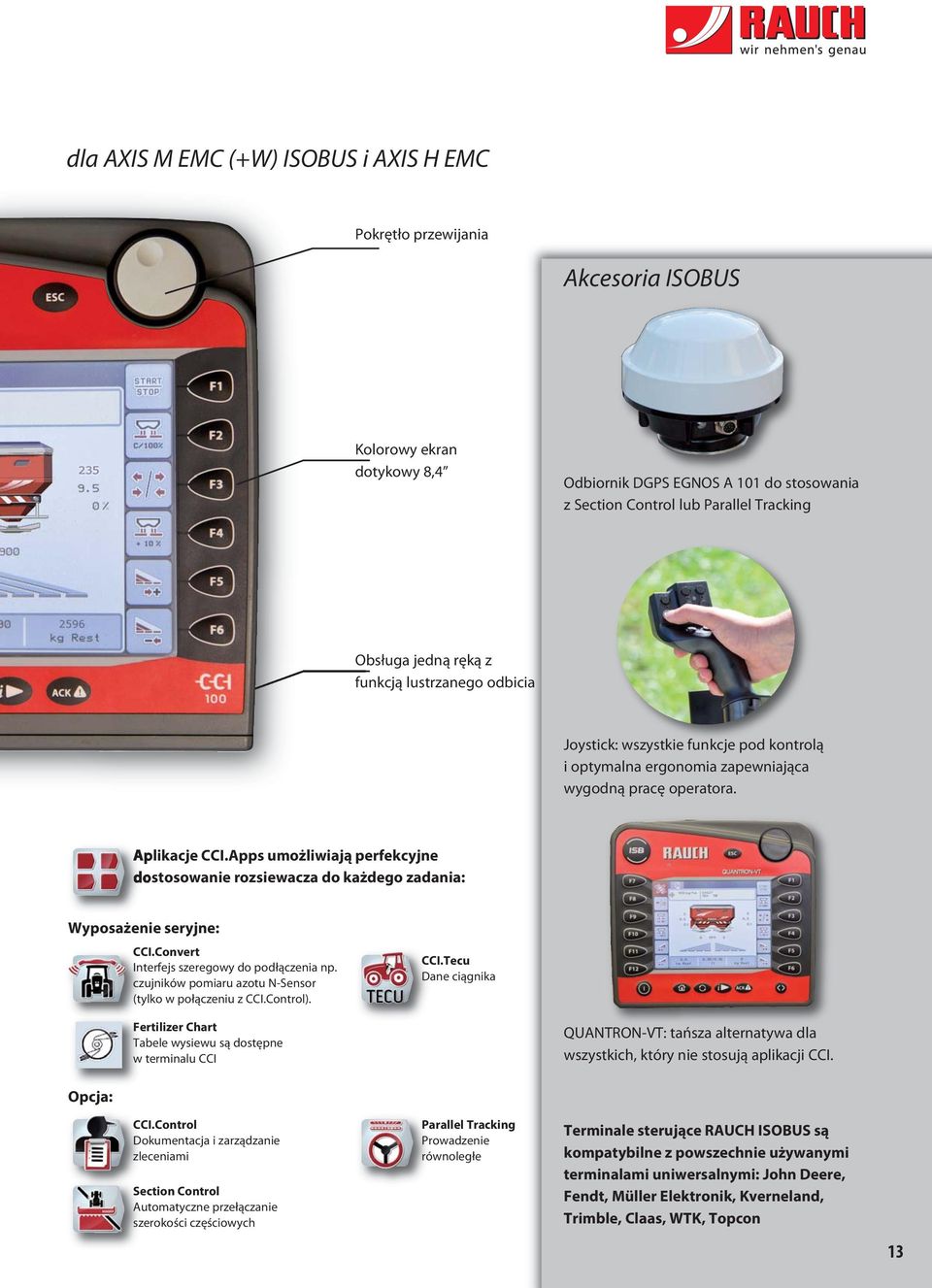

13 dla AXIS M EMC (+W) ISOBUS i AXIS H EMC Pokrętło przewijania Akcesoria ISOBUS Kolorowy ekran dotykowy 8,4 Odbiornik DGPS EGNOS A 101 do stosowania z Section Control lub Parallel Tracking Obsługa jedną ręką z funkcją lustrzanego odbicia Joystick: wszystkie funkcje pod kontrolą i optymalna ergonomia zapewniająca wygodną pracę operatora. Aplikacje CCI.Apps umożliwiają perfekcyjne dostosowanie rozsiewacza do każdego zadania: Wyposażenie seryjne: CCI.Convert Interfejs szeregowy do podłączenia np. czujników pomiaru azotu NSensor (tylko w połączeniu z CCI.Control). CCI.Tecu Dane ciągnika Fertilizer Chart Tabele wysiewu są dostępne w terminalu CCI QUANTRONVT: tańsza alternatywa dla wszystkich, który nie stosują aplikacji CCI. Opcja: CCI.Control Dokumentacja i zarządzanie zleceniami Section Control Automatyczne przełączanie szerokości częściowych Parallel Tracking Prowadzenie równoległe Terminale sterujące RAUCH ISOBUS są kompatybilne z powszechnie używanymi terminalami uniwersalnymi: John Deere, Fendt, Müller Elektronik, Kverneland, Trimble, Claas, WTK, Topcon 13

14 Wysiew graniczny i krańcowy TELIMAT T25/T50 z dwoma precyzyjnymi ustawieniami i wskaźnikiem położenia AXIS M AXIS H TELIMAT T25: skuteczność do samej granicy pola Wysiew graniczny i krańcowy po prawej i lewej stronie. TELIMAT T25 umożliwia precyzyjny wysiew nawozu na obrzeżach pola podczas jazdy po skrajnej ścieżce technologicznej, bez potrzeby wysiadania z ciągnika. TELIMAT jest zdalnie rozkładany przed prawą tarczą wysiewającą za pomocą siłownika hydraulicznego jednostronnego działania. Dzięki dobrze widocznemu, mechanicznemu wskaźnikowi położenia można nadzorować pracę urządzenia TELIMAT. TELIMAT spełnia europejską normę ochrony środowiska. Za pomocą przycisku na terminalu można w bardzo łatwy sposób zdalnie włączyć funkcję nawożenia na granicy pola lub na powierzchniach klinowych, po prawej i lewej stronie w modelu AXIS H EMC (+W). Można też w wygodnie przełączać wysiew graniczny na krańcowy i odwrotnie w czasie pracy. AXIS H automatycznie reguluje dawkę wysiewu, punkt spadania nawozu na tarcze i prędkość obrotową tarcz wysiewających w zależności od rodzaju nawożenia. AXIS H dzięki swojej precyzji spełnia europejską normę ochrony środowiska. Typowe rozwiązanie AXIS: Przejrzyście określone obrazy wysiewu krańcowego i granicznego optymalizują dostarczanie składników pokarmowych na granicy pola. 14 Wysiew graniczny Wysiew krańcowy

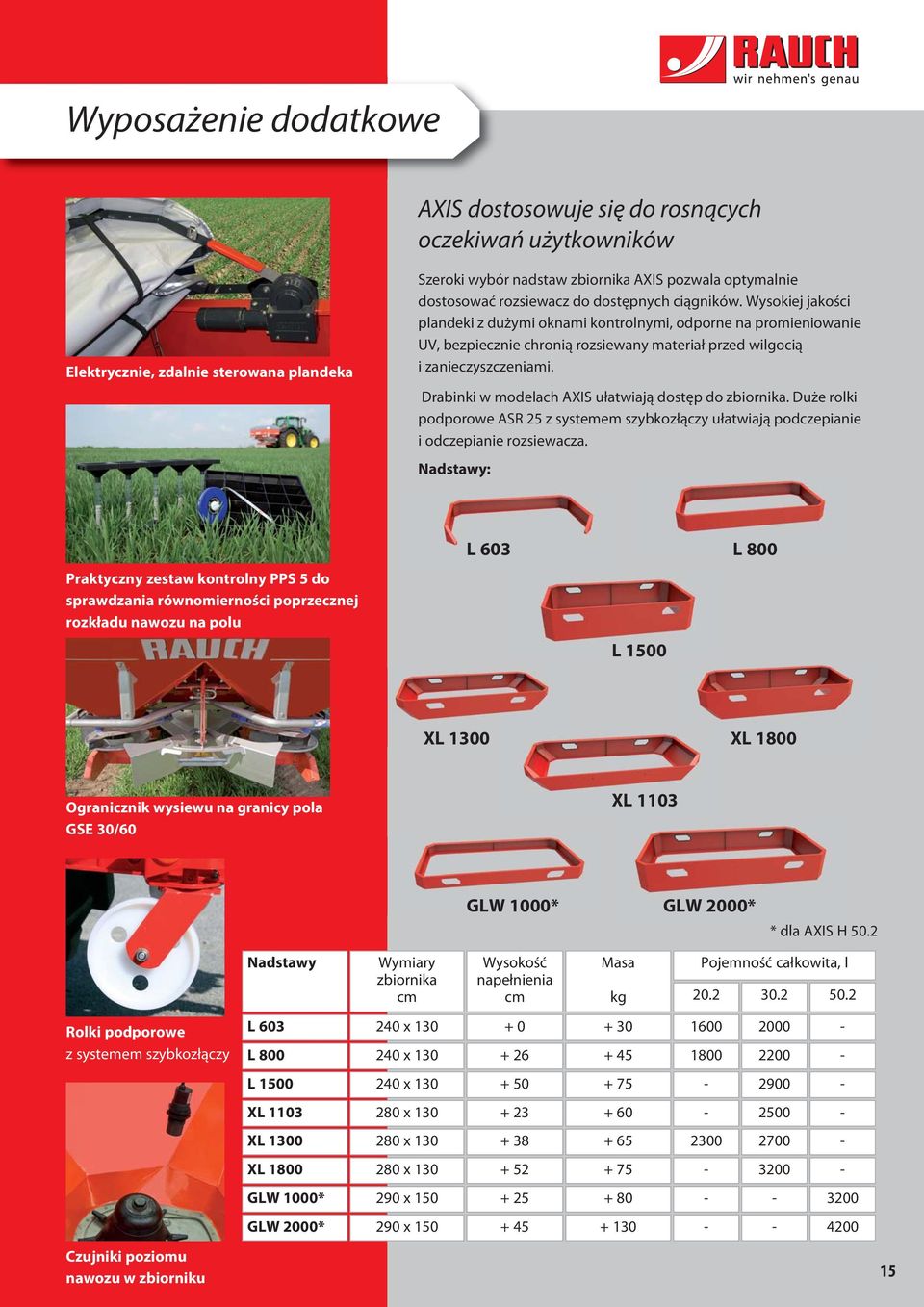

15 Wyposażenie dodatkowe AXIS dostosowuje się do rosnących oczekiwań użytkowników Elektrycznie, zdalnie sterowana plandeka Szeroki wybór nadstaw zbiornika AXIS pozwala optymalnie dostosować rozsiewacz do dostępnych ciągników. Wysokiej jakości plandeki z dużymi oknami kontrolnymi, odporne na promieniowanie UV, bezpiecznie chronią rozsiewany materiał przed wilgocią i zanieczyszczeniami. Drabinki w modelach AXIS ułatwiają dostęp do zbiornika. Duże rolki podporowe ASR 25 z systemem szybkozłączy ułatwiają podczepianie i odczepianie rozsiewacza. Nadstawy: Praktyczny zestaw kontrolny PPS 5 do sprawdzania równomierności poprzecznej rozkładu nawozu na polu L 603 L 1500 L 800 XL 1300 XL 1800 Ogranicznik wysiewu na granicy pola GSE 30/60 XL 1103 GLW 1000* GLW 2000* * dla AXIS H 50.2 Rolki podporowe z systemem szybkozłączy Czujniki poziomu nawozu w zbiorniku Nadstawy Wymiary zbiornika cm Wysokość napełnienia cm Masa L x L x L x XL x XL x XL x GLW 1000* 290 x GLW 2000* 290 x kg Pojemność całkowita, l

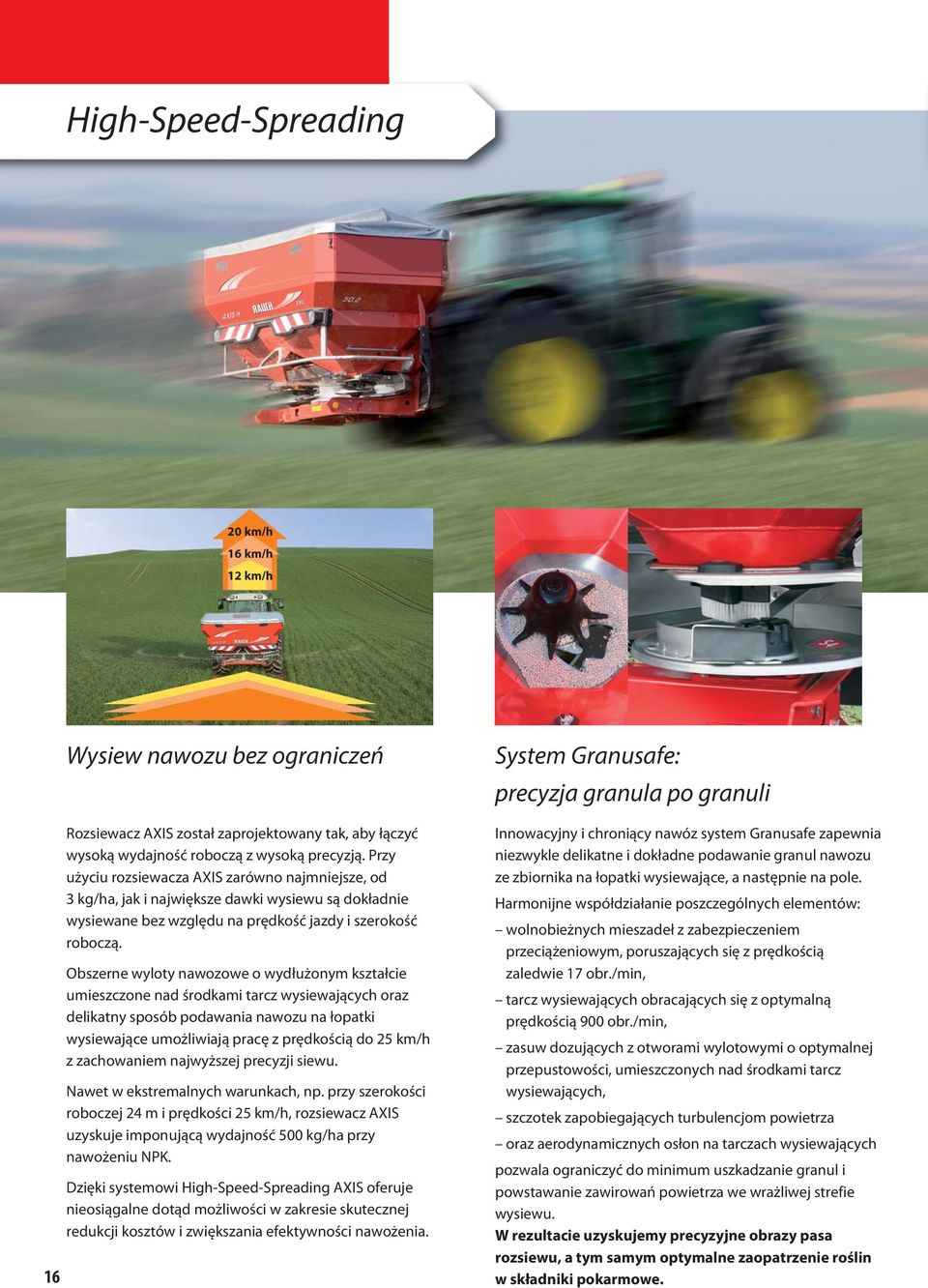

16 HighSpeedSpreading 20 km/h 16 km/h 12 km/h 16 Wysiew nawozu bez ograniczeń Rozsiewacz AXIS został zaprojektowany tak, aby łączyć wysoką wydajność roboczą z wysoką precyzją. Przy użyciu rozsiewacza AXIS zarówno najmniejsze, od 3 kg/ha, jak i największe dawki wysiewu są dokładnie wysiewane bez względu na prędkość jazdy i szerokość roboczą. Obszerne wyloty nawozowe o wydłużonym kształcie umieszczone nad środkami tarcz wysiewających oraz delikatny sposób podawania nawozu na łopatki wysiewające umożliwiają pracę z prędkością do 25 km/h z zachowaniem najwyższej precyzji siewu. Nawet w ekstremalnych warunkach, np. przy szerokości roboczej 24 m i prędkości 25 km/h, rozsiewacz AXIS uzyskuje imponującą wydajność 500 kg/ha przy nawożeniu NPK. Dzięki systemowi HighSpeedSpreading AXIS oferuje nieosiągalne dotąd możliwości w zakresie skutecznej redukcji kosztów i zwiększania efektywności nawożenia. System Granusafe: precyzja granula po granuli Innowacyjny i chroniący nawóz system Granusafe zapewnia niezwykle delikatne i dokładne podawanie granul nawozu ze zbiornika na łopatki wysiewające, a następnie na pole. Harmonijne współdziałanie poszczególnych elementów: wolnobieżnych mieszadeł z zabezpieczeniem przeciążeniowym, poruszających się z prędkością zaledwie 17 obr./min, tarcz wysiewających obracających się z optymalną prędkością 900 obr./min, zasuw dozujących z otworami wylotowymi o optymalnej przepustowości, umieszczonych nad środkami tarcz wysiewających, szczotek zapobiegających turbulencjom powietrza oraz aerodynamicznych osłon na tarczach wysiewających pozwala ograniczyć do minimum uszkadzanie granul i powstawanie zawirowań powietrza we wrażliwej strefie wysiewu. W rezultacie uzyskujemy precyzyjne obrazy pasa rozsiewu, a tym samym optymalne zaopatrzenie roślin w składniki pokarmowe.

17 Jakość RAUCH Innowacje w parze z doświadczeniem M/HDrive bezobsługowy układ napędowy z zabezpieczeniem przeciążeniowym Innowacyjny napęd tarcz wysiewających i mieszadła M/HDrive nie wymagaj konserwacji przez całe lata. Wyjątkowe rozwiązanie w technice nawożenia: Rozsiewacze AXIS M/H są wyposażone w zabezpieczenie przeciążeniowe, które chroni cały układ napędowy, w tym delikatne dla nawozu mieszadło przed nadmiernym obciążeniami w wyniku blokad, błędów operatora lub szarpnięć przełączeniowych wałka odbioru mocy. W rozsiewaczu AXIS H chroniące nawóz mieszadło elektryczne wyłącza się automatycznie, gdy tylko obie zasuwy zostaną zamknięte. MDrive HDrive ACS Anti Corrosion Shell Duży udział stali nierdzewnej i wysokiej jakości tworzyw sztucznych oraz specjalne dwuwarstwowe ulepszanie powierzchni najnowocześniejszymi metodami malowania proszkowego, gwarantują efektywne zabezpieczenie przed korozją i uszkodzeniami mechanicznymi. Wysoka wartość i funkcjonalność Twojej maszyny będzie zagwarantowana na długie lata. Łopatki wysiewające VxR plus: dłuższy okres eksploatacji Bardzo wytrzymała na ścieranie powłoka VxR plus wielokrotnie wydłuża żywotność łopatek wysiewających, zwłaszcza w przypadku działających ściernie nawozów o ostrych krawędziach. Tarcze wysiewające S6 i S8 są seryjnie wyposażone w powlekane łopatki wysiewające VxR plus. Duży udział stali nierdzewnej 17

18 AXIS M EMC Typ maszyny Vari Spread Szerokość robocza m Pojemność zbiornika l Maksymalna ładowność kg Wysokość napełnienia cm Wymiary zbiornika cm AXIS M 20.2 EMC V x 130 AXIS M 20.2 EMC+W V x 130 AXIS M 30.2 EMC V x AXIS M 30.2 EMC+W V x AXIS M 30.2 EMC V x AXIS M 30.2 EMC+W V x AXIS M 30.2 EMC ISOBUS dynamic x AXIS M 30.2 EMC+W ISOBUS dynamic x Masa kg Wyposażenie seryjne AXIS M 20.2/30.2 V4 AXIS 30.2 V8 AXIS 30.2 ISOBUS Przełączanie szerokości częściowej (Section Control) VariSpread V4 VariSpread V8 VariSpread dynamic Regulacja punktu spadania nawozu na tarcze CDA manualna elektr. zdalnie sterowana elektr. zdalnie sterowana Sterowanie elektroniczne QUANTRONA QUANTRONA ISOBUS bez terminala Całkowicie automatyczna regulacja dawki EMC EMC EMC System ważenia nawozu pozostałego w zbiorniku W tylko w rozsiewaczu AXIS EMC+W tylko w rozsiewaczu AXIS EMC+W tylko w rozsiewaczu AXIS EMC+W Przygotowanie do instalacji GPSControl Port szeregowy RS 232 Port szeregowy RS 232 Zmienne dawkowanie Port USB Bezobsługowy napęd mechaniczny Pozostałe wyposażenie seryjne Przygotowanie do instalacji tak Wał odbioru mocy 540 obr./min Przygotowanie do instalacji tak Wał odbioru mocy 540 obr./min Aplikacje CCI Przygotowanie do instalacji tak Wał odbioru mocy 540 obr./min Wałek napędowy ze sprzęgłem grzechotkowym System Granusafe z mieszadłem wolnoobrotowym (zaledwie 17 obr./min) Funkcja High Speed Spreading Pałąk zabezpieczający, osłona tarcz wysiewających, dno zbiornika Oświetlenie LED z tablicami ostrzegawczymi Zestaw do próby kręconej CD z tabelami wysiewu Wyposażenie dodatkowe Nadstawy zbiornika, plandeka (opcja: sterownie elektryczne) Drabinka, rolki podporowe TELIMAT T25, GSE 30/60 GPSControl z QUANTRONGuide Przednie oświetlenie Czujniki poziomu nawozu w zbiorniku strona lewa/prawa Tarcze wysiewające 18 Tarcze wysiewające (nie należą do wyposażenia seryjnego) VxR plus AXIS 20.2 AXIS 30.2 Opcja S1: VxR plus Opcja S2: VxR plus Opcja S4: VxR plus S6 VxR plus S8 VxR plus Łopatki wysiewające powlekane węglikiem chromu o wyjątkowo długiej żywotności m m m m m m m m m

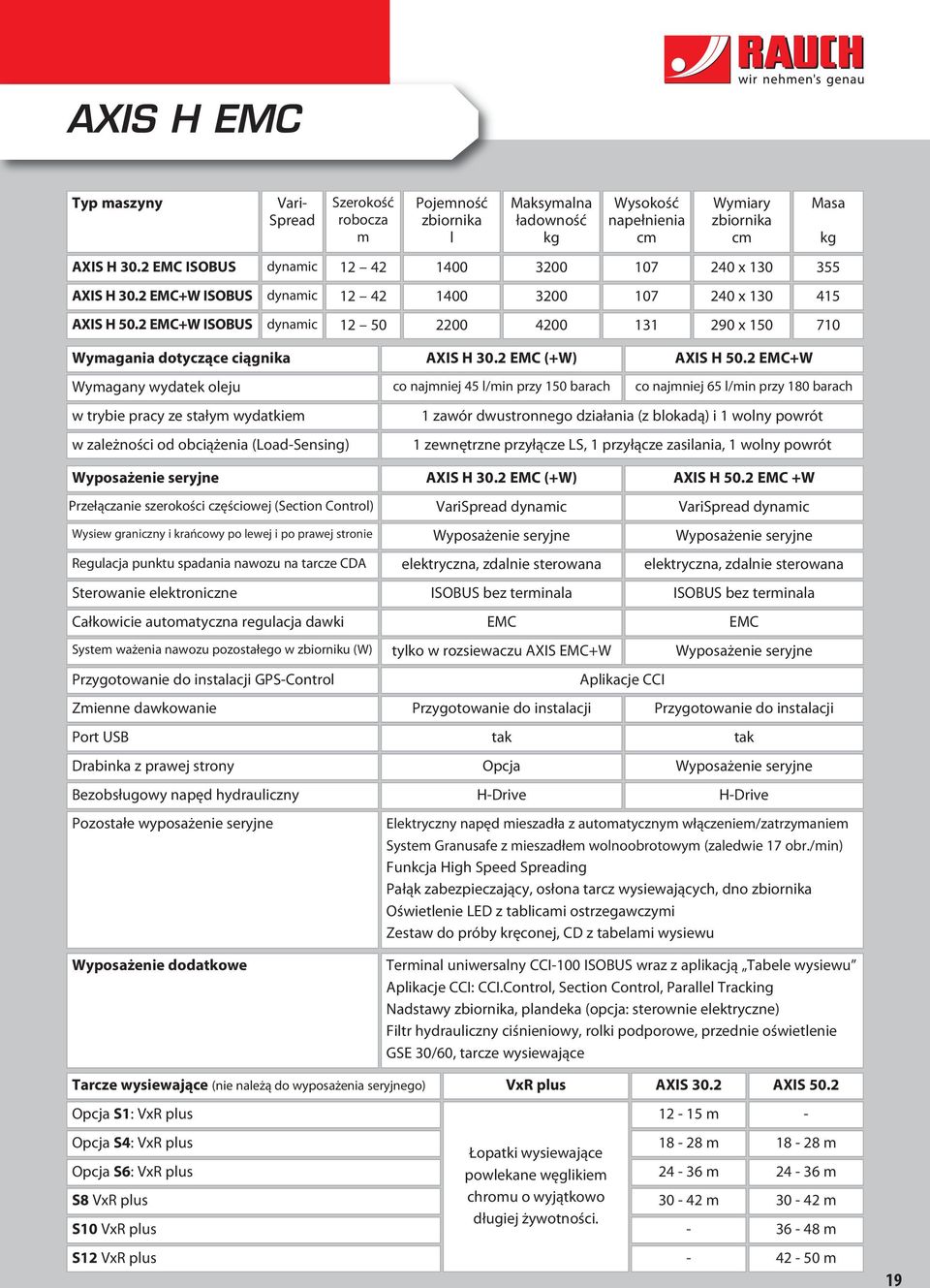

19 AXIS H EMC Typ maszyny Vari Spread Szerokość robocza m Pojemność zbiornika l Maksymalna ładowność kg Wysokość napełnienia cm Wymiary zbiornika cm Masa kg AXIS H 30.2 EMC ISOBUS dynamic x 130 AXIS H 30.2 EMC+W ISOBUS dynamic x 130 AXIS H 50.2 EMC+W ISOBUS dynamic x Wymagania dotyczące ciągnika Wymagany wydatek oleju AXIS H 30.2 EMC (+W) co najmniej 45 l/min przy 150 barach AXIS H 50.2 EMC+W co najmniej 65 l/min przy 180 barach w trybie pracy ze stałym wydatkiem w zależności od obciążenia (LoadSensing) 1 zawór dwustronnego działania (z blokadą) i 1 wolny powrót 1 zewnętrzne przyłącze LS, 1 przyłącze zasilania, 1 wolny powrót Wyposażenie seryjne AXIS H 30.2 EMC (+W) AXIS H 50.2 EMC +W Przełączanie szerokości częściowej (Section Control) Wysiew graniczny i krańcowy po lewej i po prawej stronie Regulacja punktu spadania nawozu na tarcze CDA Sterowanie elektroniczne Całkowicie automatyczna regulacja dawki System ważenia nawozu pozostałego w zbiorniku (W) VariSpread dynamic Wyposażenie seryjne elektryczna, zdalnie sterowana ISOBUS bez terminala EMC tylko w rozsiewaczu AXIS EMC+W VariSpread dynamic Wyposażenie seryjne elektryczna, zdalnie sterowana ISOBUS bez terminala EMC Wyposażenie seryjne Przygotowanie do instalacji GPSControl Aplikacje CCI Zmienne dawkowanie Port USB Drabinka z prawej strony Bezobsługowy napęd hydrauliczny Przygotowanie do instalacji tak Opcja HDrive Przygotowanie do instalacji tak Wyposażenie seryjne HDrive Pozostałe wyposażenie seryjne Wyposażenie dodatkowe Elektryczny napęd mieszadła z automatycznym włączeniem/zatrzymaniem System Granusafe z mieszadłem wolnoobrotowym (zaledwie 17 obr./min) Funkcja High Speed Spreading Pałąk zabezpieczający, osłona tarcz wysiewających, dno zbiornika Oświetlenie LED z tablicami ostrzegawczymi Zestaw do próby kręconej, CD z tabelami wysiewu Terminal uniwersalny CCI100 ISOBUS wraz z aplikacją Tabele wysiewu Aplikacje CCI: CCI.Control, Section Control, Parallel Tracking Nadstawy zbiornika, plandeka (opcja: sterownie elektryczne) Filtr hydrauliczny ciśnieniowy, rolki podporowe, przednie oświetlenie GSE 30/60, tarcze wysiewające Tarcze wysiewające (nie należą do wyposażenia seryjnego) VxR plus AXIS 30.2 AXIS 50.2 Opcja S1: VxR plus m Opcja S4: VxR plus Opcja S6: VxR plus S8 VxR plus S10 VxR plus Łopatki wysiewające powlekane węglikiem chromu o wyjątkowo długiej żywotności m m m m m m m S12 VxR plus m 19

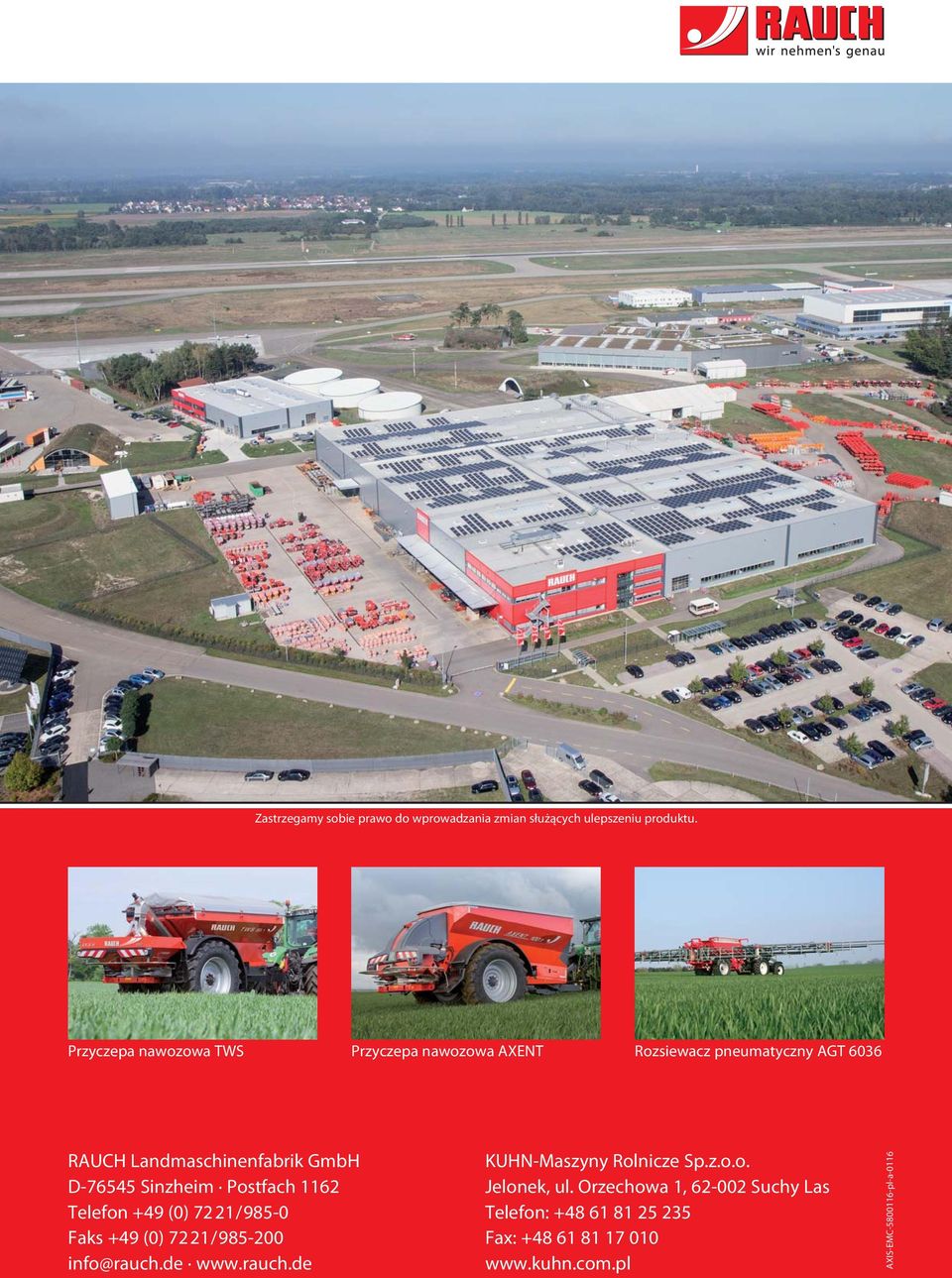

20 Zastrzegamy sobie prawo do wprowadzania zmian służących ulepszeniu produktu. Przyczepa nawozowa TWS Przyczepa nawozowa AXENT Rozsiewacz pneumatyczny AGT 6036 RAUCH Landmaschinenfabrik GmbH D76545 Sinzheim Postfach 1162 Telefon +49 (0) 72 21/9850 Faks +49 (0) 72 21/ KUHNMaszyny Rolnicze Sp.z.o.o. Jelonek, ul. Orzechowa 1, Suchy Las Telefon: Fax: AXISEMC pla0116
