Zawartość projektu. I. Strona tytułowa. Opis techniczny: A. Opis do wewnętrznej instalacji wody i kanalizacji sanitarnej. 1. Przedmiot opracowania

Transkrypt

1 II. Zawartość projektu: I. Strona tytułowa II. III. Zawartość projektu Opis techniczny: A. Opis do wewnętrznej instalacji wody i kanalizacji sanitarnej 1. Przedmiot opracowania 2. Podstawa opracowania 3. Opis budynku 4. Zasilanie budynku 5. Opis rozwiązania technicznego 5.1 Instalacja zimnej wody 5.2 Instalacja wody ciepłej 5.3 Instalacja kanalizacji sanitarnej 5.4 Wyposażenie 5.5 Próba ciśnienia 5.6 Wymagania higieniczne 6. Uwagi B. Opis do projektu instalacji centralnego ogrzewania: 7. Dane wyjściowe 8. Charakterystyka c.o. 8.1 Opis ogólny 8.2 Zastosowane materiały 9. Wentylacja 10. Uwagi Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 2

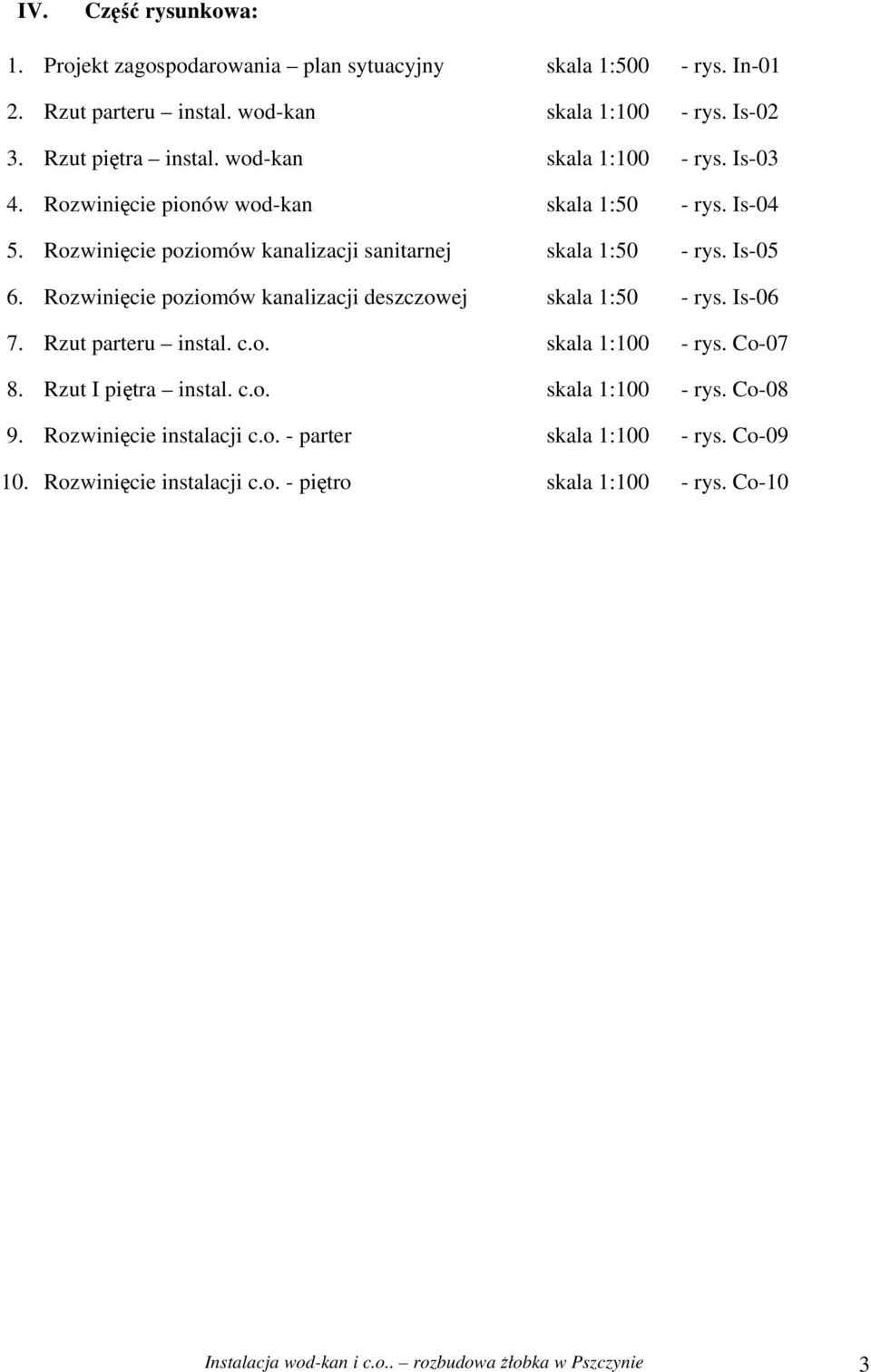

2 IV. Część rysunkowa: 1. Projekt zagospodarowania plan sytuacyjny skala 1:500 - rys. In Rzut parteru instal. wod-kan skala 1:100 - rys. Is Rzut piętra instal. wod-kan skala 1:100 - rys. Is Rozwinięcie pionów wod-kan skala 1:50 - rys. Is Rozwinięcie poziomów kanalizacji sanitarnej skala 1:50 - rys. Is Rozwinięcie poziomów kanalizacji deszczowej skala 1:50 - rys. Is Rzut parteru instal. c.o. skala 1:100 - rys. Co Rzut I piętra instal. c.o. skala 1:100 - rys. Co Rozwinięcie instalacji c.o. - parter skala 1:100 - rys. Co Rozwinięcie instalacji c.o. - piętro skala 1:100 - rys. Co-10 Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 3

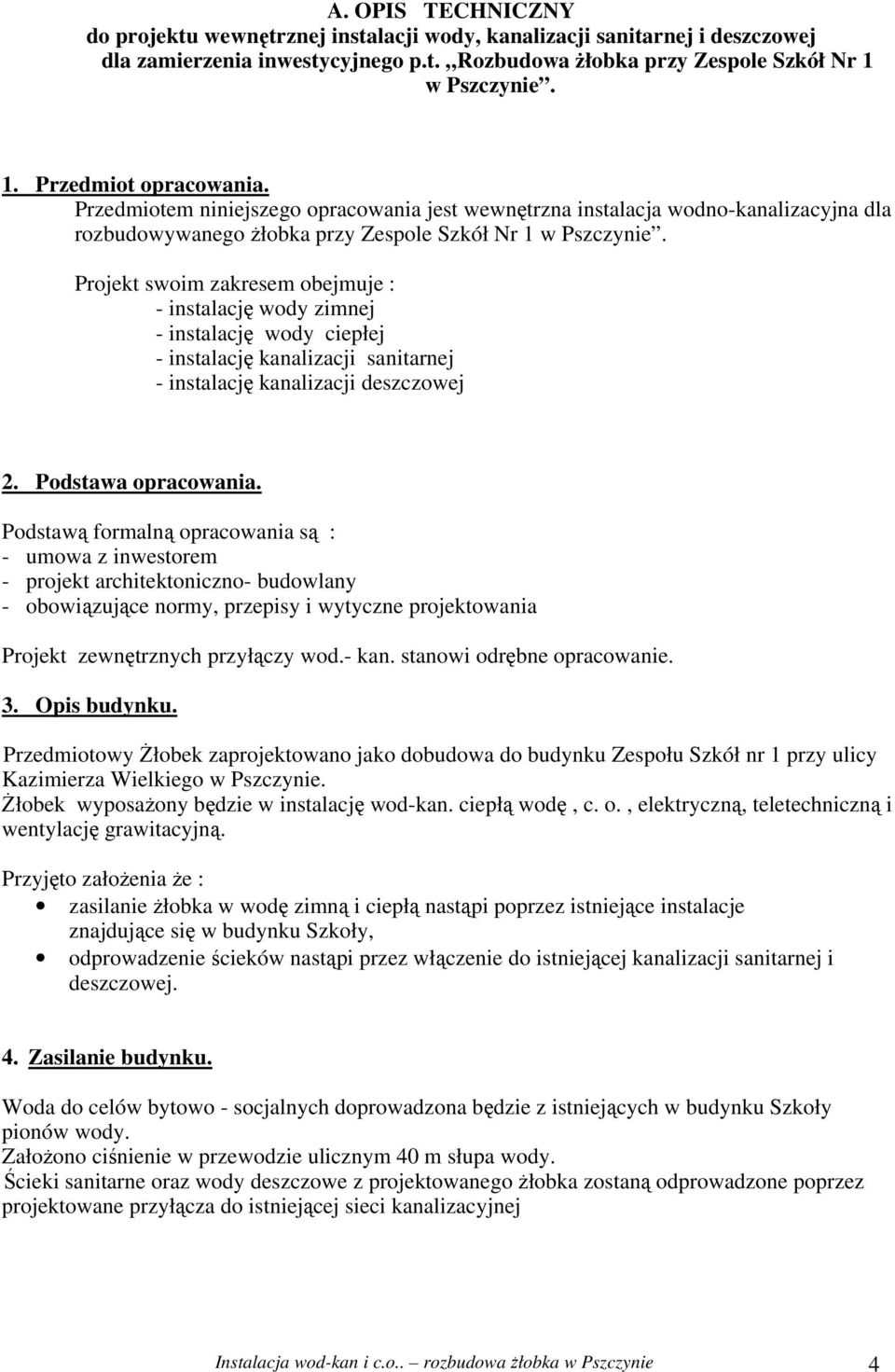

3 A. OPIS TECHNICZNY do projektu wewnętrznej instalacji wody, kanalizacji sanitarnej i deszczowej dla zamierzenia inwestycyjnego p.t. Rozbudowa żłobka przy Zespole Szkół Nr 1 w Pszczynie. 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest wewnętrzna instalacja wodno-kanalizacyjna dla rozbudowywanego żłobka przy Zespole Szkół Nr 1 w Pszczynie. Projekt swoim zakresem obejmuje : - instalację wody zimnej - instalację wody ciepłej - instalację kanalizacji sanitarnej - instalację kanalizacji deszczowej 2. Podstawa opracowania. Podstawą formalną opracowania są : - umowa z inwestorem - projekt architektoniczno- budowlany - obowiązujące normy, przepisy i wytyczne projektowania Projekt zewnętrznych przyłączy wod.- kan. stanowi odrębne opracowanie. 3. Opis budynku. Przedmiotowy Żłobek zaprojektowano jako dobudowa do budynku Zespołu Szkół nr 1 przy ulicy Kazimierza Wielkiego w Pszczynie. Żłobek wyposażony będzie w instalację wod-kan. ciepłą wodę, c. o., elektryczną, teletechniczną i wentylację grawitacyjną. Przyjęto założenia że : zasilanie żłobka w wodę zimną i ciepłą nastąpi poprzez istniejące instalacje znajdujące się w budynku Szkoły, odprowadzenie ścieków nastąpi przez włączenie do istniejącej kanalizacji sanitarnej i deszczowej. 4. Zasilanie budynku. Woda do celów bytowo - socjalnych doprowadzona będzie z istniejących w budynku Szkoły pionów wody. Założono ciśnienie w przewodzie ulicznym 40 m słupa wody. Ścieki sanitarne oraz wody deszczowe z projektowanego żłobka zostaną odprowadzone poprzez projektowane przyłącza do istniejącej sieci kanalizacyjnej Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 4

4 5. Opis rozwiązania technicznego Instalacja wody zimnej. Woda zimna doprowadzona będzie do wszystkich aparatów sanitarnych z istniejącego rurociągu wody w budynku Szkoły. Nowo projektowany pion wody łączyć pod stropem do istniejących pionów. Woda do poszczególnych urządzeń rozprowadzona jest rurociągami prowadzonymi w posadzce i po ścianach w bruzdach. Miarodajny obliczeniowy przepływ wody w/g obliczeń szczegółowych dla budynku wynosi: G n = 0,34 m 3 /h G d = 2,8 m 3 /d Instalację wody zimnej należy wykonać z rur PE-Xa systemu Rehau firmy Rehau do zimnej wody łączonych zaciskowo systemowymi złączkami. Przewody wodociągowe należy prowadzić w rurach ochronnych Peszlu w posadzce oraz po ścianach w uprzednio przygotowanych bruzdach. Baterie umywalkowe stojące podłączone zostaną poprzez zaworki odcinające. Wszystkie zawory odcinające zaprojektowano jako kulowe Instalacja wody ciepłej. Ciepła woda przygotowana będzie centralnie w istniejącej wymiennikowi. Podłączenie nastąpi do istniejącego orurowania. Do poszczególnych przyborów ciepłą wodę należy rozprowadzić rurami PE-Xa systemu REHAU firmy Rehau do ciepłej wody łączonych poprzez zaciskowe systemowe złączki. Przewody wodociągowe należy prowadzić w rurach ochronnych Peszlu w posadzce oraz po ścianach w uprzednio przygotowanych bruzdach 5.3. Instalacja kanalizacji sanitarnej. Nowo projektowana kanalizacja sanitarna odprowadzona zostanie w posadzce do przyłącza kanalizacji sanitarnej. Poziomy kanalizacyjne należy wykonać z rur PV C o średnicach podanych w części graficznej n/n opracowania. Poziomy należy układać na podsypce piaskowej ze spadkiem podanym w części rysunkowej Instalacja kanalizacji deszczowej. Wody deszczowe z dachu zostaną odprowadzone poprzez rury spustowe do projektowanych poziomów kanalizacji deszczowej wewnętrznej a następnie poprzez przyłącze do kanalizacji deszczowej Wyposażenie Węzeł sanitarny dziecięcy Węzeł sanitarny wyposażony jest w następujące przybory sanitarne: - miski ustępowe systemu Dziecięcego -2 szt - umywalki typu Dziecięcego -2 szt - brodziki z baterią prysznicową 2 kpl - zawór ze złączką do węża 1 szt - kratka ściekowa podłogowa 4 szt Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 5

5 5.5 Próba ciśnienia Po zakończeni prac montażowych instalację należy poddać próbie ciśnienia Próbę ciśnienia należy wykonać wodą na ciśnienie 0,8 MPa. Za pozytywny wynik próby można uznać jeżeli wskazanie manometru przez 0,5 h nie ulegnie zmianie. W innym przypadku należy usunąć przecieki i poddać ponownie próbie ciśnienia Wymagania higieniczne Po zakończeniu robót montażowych oraz prób ciśnieniowych całość instalacji wody zimnej i ciepłej należy poddać dezynfekcji, a następnie przepłukać. Po wykonaniu tych czynności i napełnieniu instalacji przed oddaniem instalacji do eksploatacji należy pobrać próbki i poddać je badaniom sanitarnym. Instalację można przekazać do eksploatacji po uzyskaniu prawidłowych wyników pobranych próbek. 6. Uwagi. [A] Całość instalacji wodno-kanalizacyjnej należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. III Instalacje sanitarne. [B] Roboty prowadzić zgodnie z przepisami BHP i P-Poż Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 6

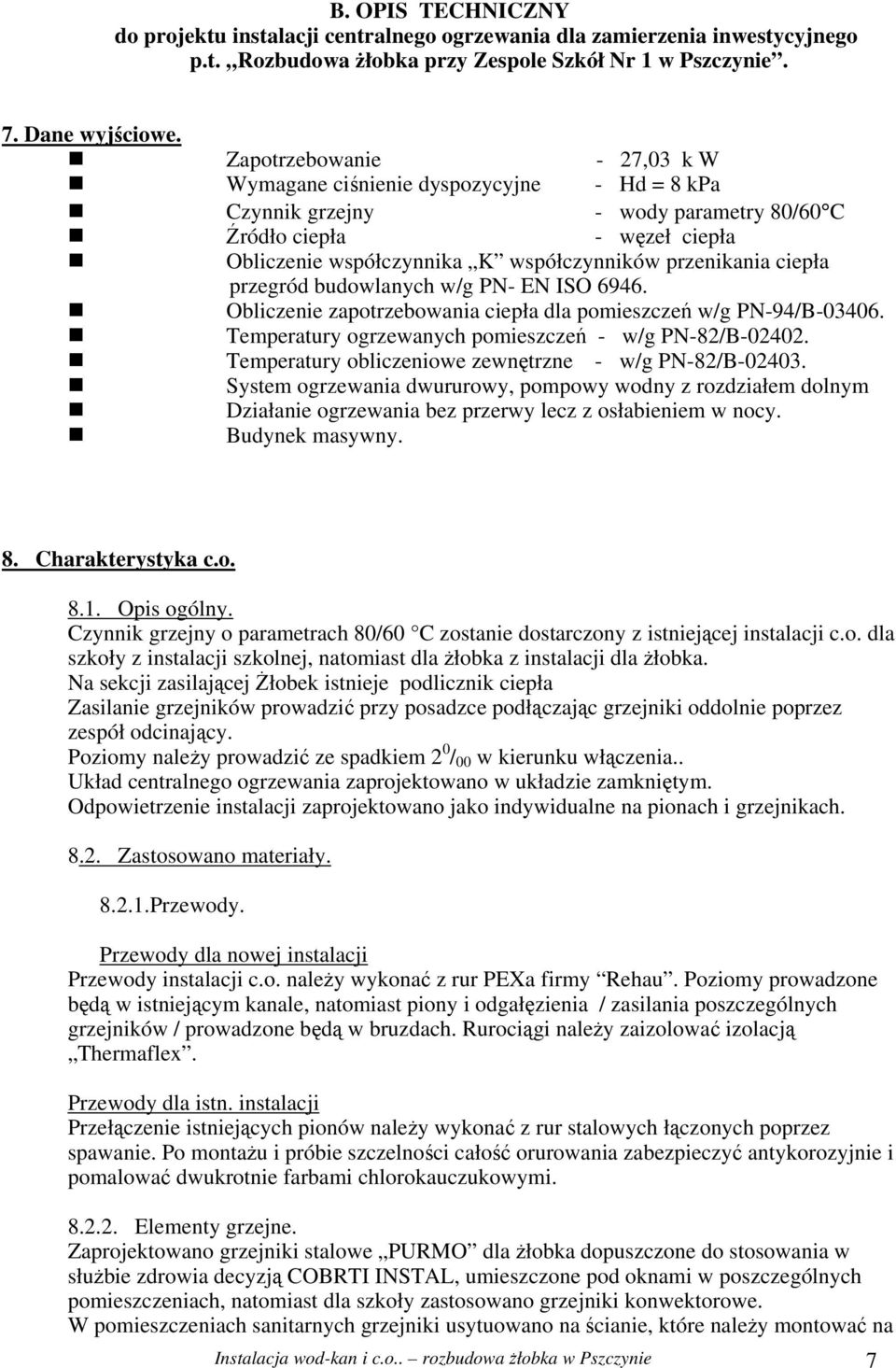

6 B. OPIS TECHNICZNY do projektu instalacji centralnego ogrzewania dla zamierzenia inwestycyjnego p.t. Rozbudowa żłobka przy Zespole Szkół Nr 1 w Pszczynie. 7. Dane wyjściowe. Zapotrzebowanie - 27,03 k W Wymagane ciśnienie dyspozycyjne - Hd = 8 kpa Czynnik grzejny - wody parametry 80/60 C Źródło ciepła - węzeł ciepła Obliczenie współczynnika K współczynników przenikania ciepła przegród budowlanych w/g PN- EN ISO Obliczenie zapotrzebowania ciepła dla pomieszczeń w/g PN-94/B Temperatury ogrzewanych pomieszczeń - w/g PN-82/B Temperatury obliczeniowe zewnętrzne - w/g PN-82/B System ogrzewania dwururowy, pompowy wodny z rozdziałem dolnym Działanie ogrzewania bez przerwy lecz z osłabieniem w nocy. Budynek masywny. 8. Charakterystyka c.o Opis ogólny. Czynnik grzejny o parametrach 80/60 C zostanie dostarczony z istniejącej instalacji c.o. dla szkoły z instalacji szkolnej, natomiast dla żłobka z instalacji dla żłobka. Na sekcji zasilającej Żłobek istnieje podlicznik ciepła Zasilanie grzejników prowadzić przy posadzce podłączając grzejniki oddolnie poprzez zespół odcinający. Poziomy należy prowadzić ze spadkiem 2 0 / 00 w kierunku włączenia.. Układ centralnego ogrzewania zaprojektowano w układzie zamkniętym. Odpowietrzenie instalacji zaprojektowano jako indywidualne na pionach i grzejnikach Zastosowano materiały Przewody. Przewody dla nowej instalacji Przewody instalacji c.o. należy wykonać z rur PEXa firmy Rehau. Poziomy prowadzone będą w istniejącym kanale, natomiast piony i odgałęzienia / zasilania poszczególnych grzejników / prowadzone będą w bruzdach. Rurociągi należy zaizolować izolacją Thermaflex. Przewody dla istn. instalacji Przełączenie istniejących pionów należy wykonać z rur stalowych łączonych poprzez spawanie. Po montażu i próbie szczelności całość orurowania zabezpieczyć antykorozyjnie i pomalować dwukrotnie farbami chlorokauczukowymi Elementy grzejne. Zaprojektowano grzejniki stalowe PURMO dla żłobka dopuszczone do stosowania w służbie zdrowia decyzją COBRTI INSTAL, umieszczone pod oknami w poszczególnych pomieszczeniach, natomiast dla szkoły zastosowano grzejniki konwektorowe. W pomieszczeniach sanitarnych grzejniki usytuowano na ścianie, które należy montować na Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 7

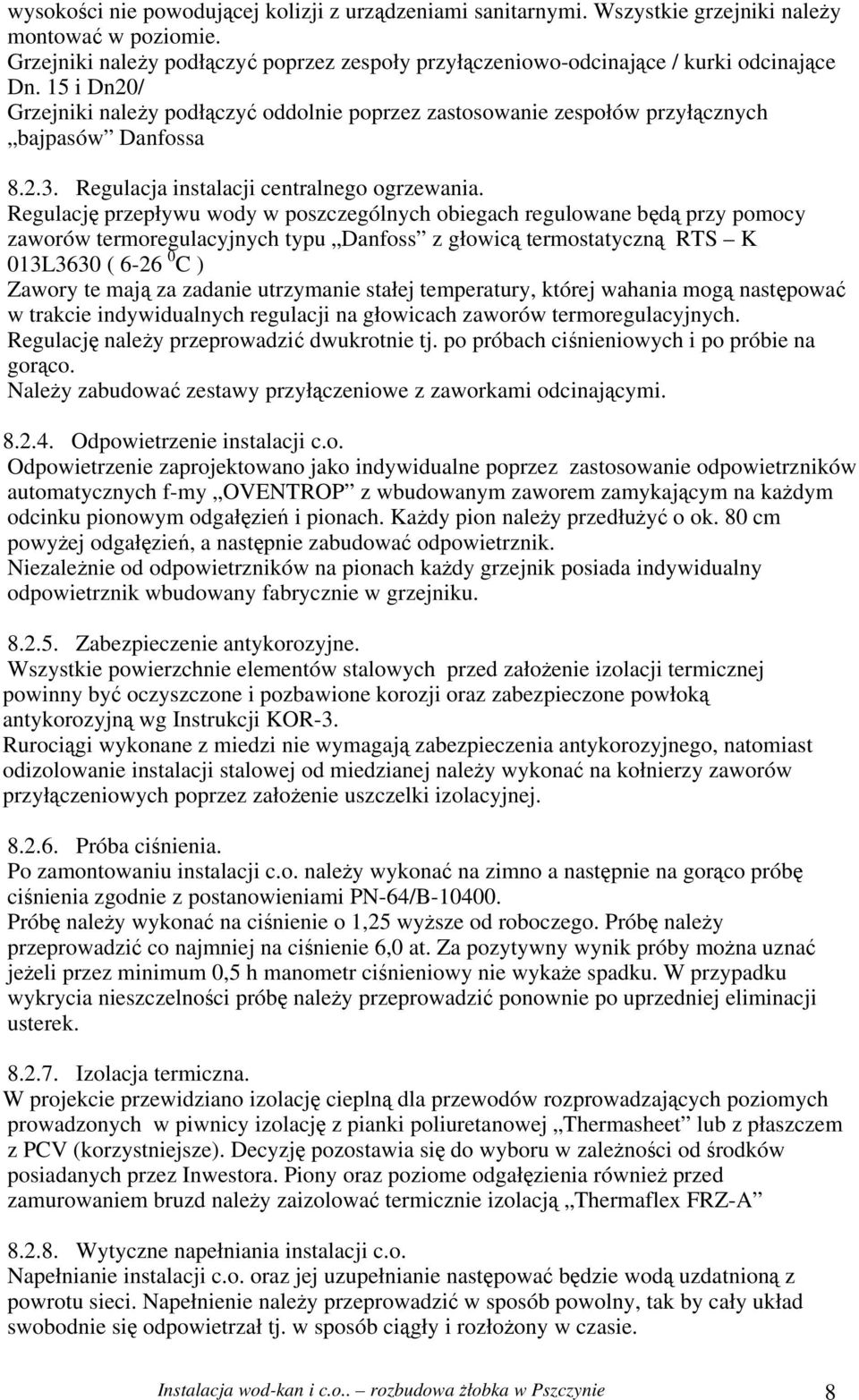

7 wysokości nie powodującej kolizji z urządzeniami sanitarnymi. Wszystkie grzejniki należy montować w poziomie. Grzejniki należy podłączyć poprzez zespoły przyłączeniowo-odcinające / kurki odcinające Dn. 15 i Dn20/ Grzejniki należy podłączyć oddolnie poprzez zastosowanie zespołów przyłącznych bajpasów Danfossa Regulacja instalacji centralnego ogrzewania. Regulację przepływu wody w poszczególnych obiegach regulowane będą przy pomocy zaworów termoregulacyjnych typu Danfoss z głowicą termostatyczną RTS K 013L3630 ( C ) Zawory te mają za zadanie utrzymanie stałej temperatury, której wahania mogą następować w trakcie indywidualnych regulacji na głowicach zaworów termoregulacyjnych. Regulację należy przeprowadzić dwukrotnie tj. po próbach ciśnieniowych i po próbie na gorąco. Należy zabudować zestawy przyłączeniowe z zaworkami odcinającymi Odpowietrzenie instalacji c.o. Odpowietrzenie zaprojektowano jako indywidualne poprzez zastosowanie odpowietrzników automatycznych f-my OVENTROP z wbudowanym zaworem zamykającym na każdym odcinku pionowym odgałęzień i pionach. Każdy pion należy przedłużyć o ok. 80 cm powyżej odgałęzień, a następnie zabudować odpowietrznik. Niezależnie od odpowietrzników na pionach każdy grzejnik posiada indywidualny odpowietrznik wbudowany fabrycznie w grzejniku Zabezpieczenie antykorozyjne. Wszystkie powierzchnie elementów stalowych przed założenie izolacji termicznej powinny być oczyszczone i pozbawione korozji oraz zabezpieczone powłoką antykorozyjną wg Instrukcji KOR-3. Rurociągi wykonane z miedzi nie wymagają zabezpieczenia antykorozyjnego, natomiast odizolowanie instalacji stalowej od miedzianej należy wykonać na kołnierzy zaworów przyłączeniowych poprzez założenie uszczelki izolacyjnej Próba ciśnienia. Po zamontowaniu instalacji c.o. należy wykonać na zimno a następnie na gorąco próbę ciśnienia zgodnie z postanowieniami PN-64/B Próbę należy wykonać na ciśnienie o 1,25 wyższe od roboczego. Próbę należy przeprowadzić co najmniej na ciśnienie 6,0 at. Za pozytywny wynik próby można uznać jeżeli przez minimum 0,5 h manometr ciśnieniowy nie wykaże spadku. W przypadku wykrycia nieszczelności próbę należy przeprowadzić ponownie po uprzedniej eliminacji usterek Izolacja termiczna. W projekcie przewidziano izolację cieplną dla przewodów rozprowadzających poziomych prowadzonych w piwnicy izolację z pianki poliuretanowej Thermasheet lub z płaszczem z PCV (korzystniejsze). Decyzję pozostawia się do wyboru w zależności od środków posiadanych przez Inwestora. Piony oraz poziome odgałęzienia również przed zamurowaniem bruzd należy zaizolować termicznie izolacją Thermaflex FRZ-A Wytyczne napełniania instalacji c.o. Napełnianie instalacji c.o. oraz jej uzupełnianie następować będzie wodą uzdatnioną z powrotu sieci. Napełnienie należy przeprowadzić w sposób powolny, tak by cały układ swobodnie się odpowietrzał tj. w sposób ciągły i rozłożony w czasie. Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 8

8 Wytyczne wykonania instalacji c.o. po wykonaniu instalacji należy przeprowadzić płukanie, oraz regulację hydrauliczną przez ustawienie nastaw wstępnych na zaworach termostatycznych po wykonaniu w/w czynności należy poddać instalację próbie szczelności i wytrzymałości na zimno i na gorąco wg WTWiO. montaż przewodów zgodnie z Instrukcją producenta rur miedzianych. całość instalacji c.o. należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych część III - Instalacje sanitarne roboty prowadzić zgodnie z przepisami BHP i P-Poż. 9. Wentylacja. Przyjęto wentylację pomieszczeń jako grawitacyjne poprzez istniejące kanały wentylacyjne. Ilość powietrza dla wentylacji poszczególnych pomieszczeń przyjęto zgodnie z normą PN-83/B Powietrze zewnętrzne ogrzewane będzie poprzez zainstalowane grzejniki. 10. Uwagi Obliczenia strat ciepła oraz hydrauliczne wykonano komputerowo w programie OZC 2 i znajdują się w egz. archiwalnym Roboty prowadzić zgodnie z przepisami BHP i P-Poż Instalacja wod-kan i c.o.. rozbudowa żłobka w Pszczynie 9
