1 INSTRUKCJA KOMINKA ISKIERKA INOTEC Sp. z o.o. ul. Radziecka Nowy Sącz tel./fax. (48 18) inotec@inotec.pl

2 Spis treści: 1. Dane techniczne 3 2. Przeznaczenie 3 3. Budowa kominka 4 4. Zasada działania Rozpalanie Normalna praca kominka Praca kominka z mocą minimalną Zalecenia przy normalnym użytkowaniu kominka 5 5. Rodzaj paliwa 6 6. Zasady bezpiecznej eksploatacji 7 7. Montaż kominka 9 8. Sposoby zabezpieczenia kominka przed przegrzaniem Centralka elektroniczna Zawór dopuszczający ciepłą wodę Warunki gwarancji Załączniki Karta gwarancyjna Schematy instalacyjne Akcesoria do kominków 21 2

3 1. Dane techniczne Powierzchnia ogrzewalna ,5 m 2 Moc cieplna kw Rodzaj paliwa twarde drewno liściaste (buk, dąb, grab) Zużycie paliwa ~ 6 kg / godz. Pojemność płaszcza wodnego ok. 40 l Wymiary x 690 x 1000 mm Średnica czopucha mm Wymiary drzwiczek x 420 mm Wymiary wlotu powietrza z zewnątrz x 50 mm 2. Przeznaczenie Kominek z płaszczem wodnym Iskierka zaprojektowany został jako dodatkowy element grzewczy instalacji CO i CWU przystosowany jest do montażu wewnątrz pomieszczeń mieszkalnych (pokój, salon), gdzie wraz z odpowiednio zaprojektowaną obudową staje się elementem dekoracji wnętrza. Kominek Iskierka posiada dużą nominalną moc cieplną wkładu wodnego, dlatego idealnie nadaje się do szybkiego podgrzewania ciepłej wody użytkowej, jak również z powodzeniem może być wykorzystywany do ogrzewania całego mieszkania, dając istotne oszczędności zużycia konwencjonalnego paliwa do CO (koks, gaz, olej opałowy). Ogrzewając budynek przy użyciu kominka Iskierka jego efektywność cieplna jest wystarczająca do ogrzania m 2 powierzchni użytkowej (w zależności od stanu i rodzaju izolacji termicznej budynku), co oznacza pokrycie zapotrzebowania na energię cieplną dla średniej wielkości domu jednorodzinnego. 3

4 3. Budowa kominka Kominek z płaszczem wodnym Iskierka jest konstrukcją stalową spawaną, wykonaną jako szczelna powłoka o grubości płaszcza wodnego od 4 do 5 cm. Komora spalania zamknięta jest w części przedniej drzwiczkami wyposażonymi w szybę żaroodporną. Dno komory spalania wyłożono rusztem żeliwnym, oraz kształtkami szamotowymi. W górnej części paleniska znajdują się rury umożliwiające lepszy odbiór energii cieplnej od unoszącego się w kierunku komina płomienia. W części dolnej pod rusztem umiejscowiony jest popielnik z szufladą na popiół dostępny po otwarciu drzwiczek kominka. Czopuch Króćce przyłączeniowe Przepustnica spalin Przepustnica kierująca 2 1 Przepustnica główna 4

5 W dolnej części kominka znajdują się dwie przepustnice: Przepustnica nr 1,która otwiera główny dopływ powietrza do procesu spalania. Przepustnica wyciągnięta -dolot powietrza zamknięty. Przepustnica wsunięta - dolot powietrza otwarty. Przepustnica nr 2 służy do przekierowywania powietrza do procesu spalania. Przepustnica wyciągnięta - dolot powietrza jest skierowany do procesu spalania do górnej części drzwiczek i spływając po szybie powietrze dostaje się do paleniska (efekt cyrkulacji powietrza zabezpieczający szybę przed zabrudzeniem). Przepustnica wsunięta powietrze przedostaje się pod ruszt służący w głównej mierze do rozpalenia w kominku. 4. Zasada działania Energia cieplna ze spalonego drewna w komorze spalania jest odbierana przez płaszcz wodny i tak ogrzana woda, za pomocą pompy wymuszającej obieg jest przekazywana do grzejników na cele grzewcze lub do podgrzewania wody użytkowej. Uwaga! Podczas pierwszego rozpalania kominka mogą wydobywać się z niego nieprzyjemne zapachy z powodu rozgrzewania się farby wewnątrz wkładu. Po kilku godzinach pracy kominka zjawisko zanika zupełnie. 5

6 4.1. Rozpalanie: Otworzyć maksymalnie przepustnice powietrza pierwotnego, wtórnego oraz przepustnicę spalin Na ruszt położyć papier (można użyć również specjalnej rozpałki, węgla drzewnego), następnie ułożyć drobne suche gałązki, oraz większe kawałki drewna o średnicy ok. 3 5 cm Podpalić przygotowaną rozpałkę i zamknąć drzwiczki Grubsze polana można dokładać po utworzeniu się na palenisku warstwy żaru Przepustnicą powietrza pierwotnego regulujemy intensywność spalania Uwaga!!! W początkowej fazie pracy pieca (przy niskiej temperaturze wody w płaszczu wodnym) może wystąpić zjawisko kondensacji pary wodnej na ściankach bocznych i tylnej paleniska. Jest to normalny efekt stosowania jako paliwa drewna i zanika po nagrzaniu się wody w płaszczu wodnym kominka. Przy ciągłej pracy kominka temp. nie może być niższa niż 50 0 C Normalna praca kominka Aby uzyskać nominalną moc cieplną należy do paleniska dołożyć 5 6 polan drewna i odsłonić stosownie do zapotrzebowania ciepła przepustnicę powietrza 6

7 4.3. Praca kominka z mocą minimalną. Kominek może pracować z minimalną mocą grzewczą przez ok. 10 godzin, przy całkowicie zamkniętych przepustnicach, (ilość polan drewnianych 3 4) 4.4. Zalecenia przy normalnym użytkowaniu kominka: Drewno należy uzupełniać wówczas, gdy nad rozżarzoną warstwą zapłonową w palenisku zanikają płomienie Aby uniknąć cofania się spalin w momencie dokładania drewna do paleniska, należy najpierw zamknąć dopływ powietrza pierwotnego, następnie powoli uchylić drzwiczki, odczekać chwilę i dopiero wtedy otworzyć je całkowicie. 5. Rodzaj paliwa. Właściwym paliwem do palenia w kominku jest drewno z drzew liściastych jak: grab, buk, dąb, olcha, jesion o wilgotności nieprzekraczającej 20% (wilgotność taką posiada drewno sezonowane przez dwa lata po wyrębie, przechowywane w miejscu zadaszonym). Długość szczap i polan nie powinna przekraczać długości 0,5 m, a średnica 8 15 cm. 6. Zasady bezpiecznej eksploatacji Przed przystąpieniem do eksploatacji kominka (przed rozpoczęciem sezonu grzewczego) należy bezwzględnie: Sprawdzić czy instalacja jest prawidłowo napełniona, (braki uzupełnić odpowiednią przygotowaną wodą płynem), 7

8 Sprawdzić czy naczynie wzbiorcze z układem samoczynnego dopuszczania wody jest sprawne technicznie, Sprawdzić drożność przewodów kominowych, Sprawdzić czy zapewniona jest prawidłowa wentylacja nawiewno-wywiewna pomieszczenia, Sprawdzić czy z otoczenia kominka (minimum 1,5 m) usunięto materiały i przedmioty łatwopalne, Sprawdzić czy usunięto popiół z kasety, usuwać do metalowego, bezpiecznego pojemnika, Przestrzegać szczegółowej instrukcji rozpalania i palenia w kominku. Jeśli w czasie mrozów występuje przerwa w eksploatacji to obowiązkowo należy spuścić wodę z instalacji lub napełnić instalację niezamarzającym płynem, Nie stosować w pomieszczeniu zainstalowania kominka wentylacji wyciągowej mechanicznej, Jako czynnik grzewczy bezwzględnie stosować odpowiednio przygotowaną wodę (o twardości nieprzekraczającej 5 niemieckich) lub specjalny płyn, np. Glixoterm. Dobór czynnika grzewczego należy pozostawić uprawnionemu specjaliście, Nie należy nigdy zostawiać popiołu tak aby dotykał kratki w palenisku ponieważ kratka nie będzie chłodzona i ulegnie szybkiemu zużyciu oraz popiół będzie przeszkadzał w prawidłowej cyrkulacji powietrza do spalania. Niespełnienie powyższych wymagań producenta spowoduje utratę praw gwarancyjnych. 8

9 6.2. W czasie eksploatacji należy: Zachować ostrożność przy kontakcie z elementami wkładu kominkowego, a zwłaszcza szybą drzwiczek, ze względu na ich wysoką temperaturę (grozi oparzeniem), Uważać, aby rozgrzana szyba nie została polana zimnym płynem, gdyż może spowodować to jej pęknięcie, W czasie opróżniania paleniska z nagromadzonego popiołu należy wygarniać popiół do metalowego lub niepalnego pojemnika. Uwaga: Zabrania się wygaszania kominka wodą. Zalanie gorącego paleniska może spowodować pęknięcie płaszcza wodnego kominka! 9

10 7. Montaż kominka. Przed przystąpieniem do montażu należy dokładnie zapoznać się z instrukcją kominka. Wykonanie instalacji wkładu kominkowego w sieci CO oraz zabezpieczeń winno być zgodne z wymogami EN PN 13240, to znaczy wyłącznie w układzie z naczyniem wyrównawczym typu otwartego, eksploatowane w pomieszczeniu o zapewnionej, wymaganej przepisami wentylacji. 10

11 Montaż kominka z płaszczem wodnym należy zlecić uprawnionym specjalistom (kominiarz, hydraulik), uwzględniając informacje zawarte w DTR, oraz przepisy obowiązujące przy wykonywaniu w/w prac zawarte w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia r. opublikowane w Dzienniku Ustaw Nr 10 z dnia r. w rozdziale 6 par.265 p.1, par. 266 p.1 i par. 267 p.1 treść w załączeniu do DTR. Winny być spełnione także wymogi zawarte w Polskiej Normie PN-91/B Przekrój komina, do którego zostaje podłączony kominek winien spełniać równanie: F 0, 003 Q H gdzie: F przekrój komina Q moc cieplna [m] [kw] H wysokość komina [m] Ciąg kominowy powinien wynosić 12 [Pa] Rura łącząca kominek z kominem winna posiadać aprobatę techniczną. Aby uzyskać optymalną pracę urządzenia należy przewidzieć wentylację pomieszczenia, w którym będzie ono zainstalowane. 11

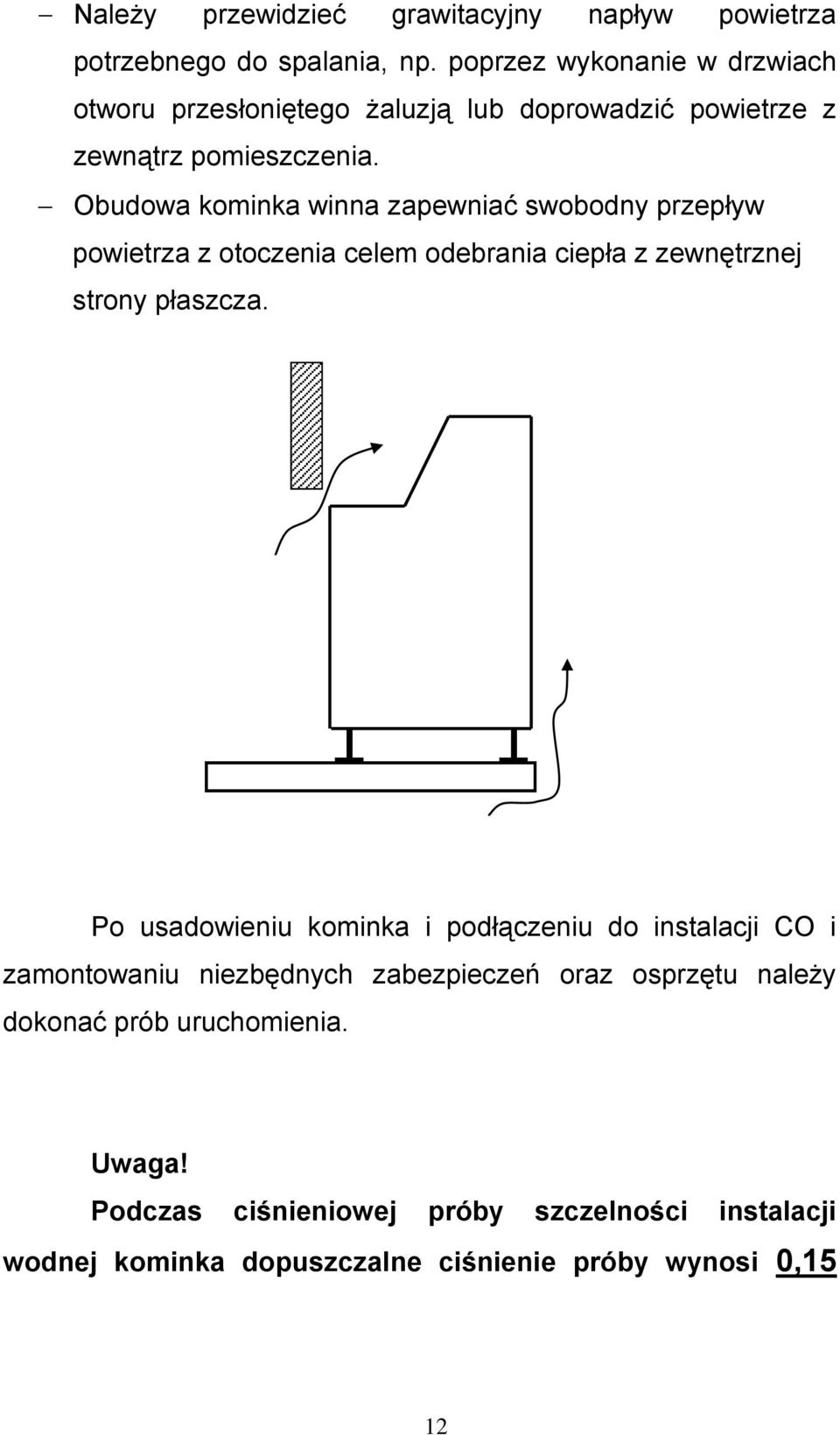

12 Należy przewidzieć grawitacyjny napływ powietrza potrzebnego do spalania, np. poprzez wykonanie w drzwiach otworu przesłoniętego żaluzją lub doprowadzić powietrze z zewnątrz pomieszczenia. Obudowa kominka winna zapewniać swobodny przepływ powietrza z otoczenia celem odebrania ciepła z zewnętrznej strony płaszcza. Po usadowieniu kominka i podłączeniu do instalacji CO i zamontowaniu niezbędnych zabezpieczeń oraz osprzętu należy dokonać prób uruchomienia. Uwaga! Podczas ciśnieniowej próby szczelności instalacji wodnej kominka dopuszczalne ciśnienie próby wynosi 0,15 12

13 MPa. Zastosowanie wyższego ciśnienia grozi rozerwaniem płaszcza wodnego kominka!! Oceny stanu technicznego komina i połączenia z kominem winien dokonać kominiarz. Warianty podłączeń montażowych podano w załącznikach. 8. Sposoby zabezpieczenia kominka przed przegrzaniem W skład dodatkowego wyposażenia kontrolno zabezpieczającego wchodzą: - centralka elektroniczna - zawór dopuszczający samoczynnie zimną wodę w celu schłodzenia kotła w przypadku przekroczenia temperatury krytycznej działa w pełni automatycznie i nie wymaga jakiejkolwiek ingerencji ze strony użytkownika - naczynie wzbiorcze z automatycznym dopływem wody W przypadku zaobserwowania na termometrze zbyt wysokiej temperatury wody w kominku (lub zadziałania sygnalizatora dźwiękowego) należy zamknąć dopływ powietrza pierwotnego i wtórnego do paleniska celem zmniejszenie intensywności spalania paliwa, a jeżeli to nie wystarcza należy otworzyć drzwi paleniska, co spowoduje schłodzenie komory spalania. 13

14 8.1. Centralka elektroniczna Jest to urządzenie współpracujące z kominkiem ISKIERKA sterujące pracą pomp i przepustnicy powietrza. Centralka posiada następujące funkcje: - steruje dopływem powietrza, regulując proces spalania - steruje pracą pomp, CO i CWU - mierzy temperaturę kominka i bojlera, - posiada dwa nastawne alarmy, - podczas braku zasilania automatycznie odcina dopływ powietrza. 14

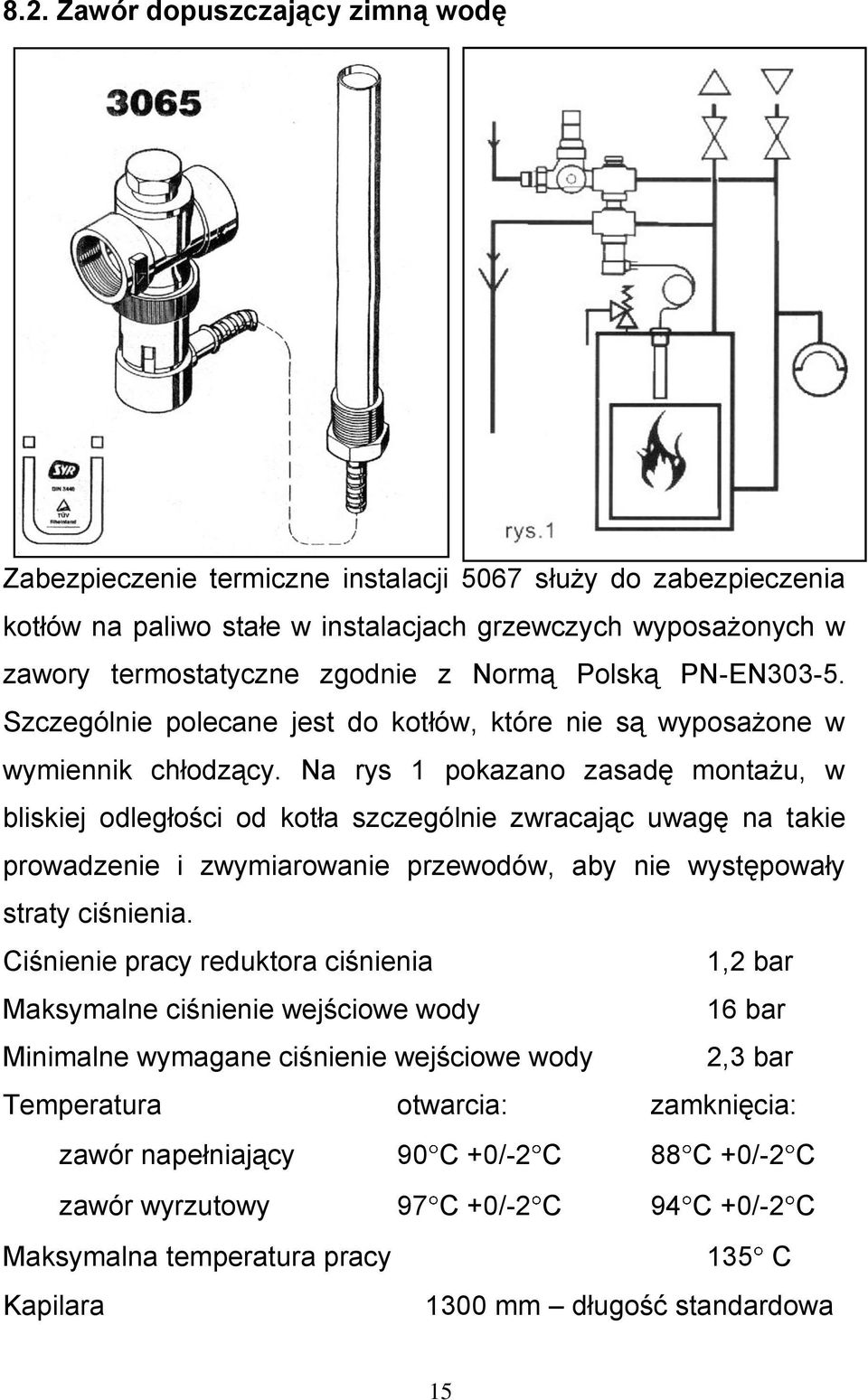

15 8.2. Zawór dopuszczający zimną wodę Zabezpieczenie termiczne instalacji 5067 służy do zabezpieczenia kotłów na paliwo stałe w instalacjach grzewczych wyposażonych w zawory termostatyczne zgodnie z Normą Polską PN-EN Szczególnie polecane jest do kotłów, które nie są wyposażone w wymiennik chłodzący. Na rys 1 pokazano zasadę montażu, w bliskiej odległości od kotła szczególnie zwracając uwagę na takie prowadzenie i zwymiarowanie przewodów, aby nie występowały straty ciśnienia. Ciśnienie pracy reduktora ciśnienia 1,2 bar Maksymalne ciśnienie wejściowe wody 16 bar Minimalne wymagane ciśnienie wejściowe wody 2,3 bar Temperatura otwarcia: zamknięcia: zawór napełniający 90 C +0/-2 C 88 C +0/-2 C zawór wyrzutowy 97 C +0/-2 C 94 C +0/-2 C Maksymalna temperatura pracy 135 C Kapilara 1300 mm długość standardowa 15

16 Masa 9. Warunki gwarancji 1,5 kg KARTA GWARANCYJNA Typ kominka z płaszczem wodnym Model ISKIERKA Moc grzewcza 21 kw Numer fabryczny... Rok produkcji Data sprzedaży Producent udziela gwarancji na okres 5 lat, licząc od daty sprzedaży kominka na płaszcz wodny. Szanowni Państwo! Przed rozpoczęciem eksploatacji urządzenia prosimy o dokładne zapoznanie się z instrukcją obsługi kominka ISKIERKA. Warunki gwarancji: 1. Producent zapewnia sprawne działanie urządzenia, na które wydana jest niniejsza karta gwarancyjna pod warunkiem korzystania z urządzenia zgodnie z przeznaczeniem i zaleceniami instrukcji obsługi kominka ISKIERKA. 2. Naprawa gwarancyjna obejmuje wyłącznie wady powstałe z przyczyn tkwiących w urządzeniu. 3. Gwarancja nie obejmuje uszkodzeń mechanicznych wynikłych z nieprawidłowej eksploatacji urządzenia oraz awarii powstałych w wyniku zjawisk losowych. 4. Gwarancją nie są objęte czynności należące do normalnej obsługi eksploatacyjnej, np. czyszczenie i konserwacja, sprawdzanie działania. 5. Gwarancja nie obejmuje szyby, elementów paleniska (ruszt, ramka, szamota) oraz sznurów uszczelniających będących uszczelnieniem pomiędzy częściami ruchomymi. 6. Nabywca traci prawa gwarancyjne w przypadku dokonania zmian konstrukcyjnych urządzenia. 7. Nieprzestrzeganie instrukcji obsługi kominka ISKIERKA spowoduje utratę gwarancji. 8. Naprawa kominka w okresie gwarancyjnym przez osoby nieuprawnione powoduje utratę praw gwarancyjnych. 9. W sprawach nieuregulowanych warunkami niniejszej Karty Gwarancyjnej zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego. 10. Karta gwarancyjna jest ważna wraz z dowodem zakupu. 16

17 Spaliny wydostają się na zewnątrz komory spalania 1.Za słaby swobodny ciąg kominowy podpis i pieczęć sprzedawcy 1.Usunąć nieszczelności przewodu kominowego. 2.Zmniejszyć opory wewnętrzne komina. 3.Otworzyć max. przepustnicę spalin 2. Pełna szuflada 1.Oczyścić niezwłocznie szufladę. Szybkie nagrzewanie się wody w kominku powodowane brakiem odbioru energii od kominka Mała wydajność cieplna kominka Mokry osad na ściankach kominka /Skracający w dużym stopniu trwałość kominka/ 1.Uszkodzony termostat regulacyjny włączający pompę. 2.Uszkodzona pompa obiegowa 3.Zbyt duża ilość pow. Pierwotnego 4.Zbyt duży jednorazowy wsad paliwa 1.Zanieczyszczona kom. Spalania i kanały spalinowe 2.Zbyt duża prędk. przepływu wody w instalacji c.o. 3.Zbyt duża wilgotność drewna 4.Zbyt niska temperatura nastawna sterownika Zbyt niska temperatura pracy kominka poniżej pkt. rosy Zbyt duża wilgotność drewna bądź opalanie drzewem iglastym Wymienić termostat Naprawić lub wymienić pompę Zamknąć przepustnicę główną Zmniejszyć ilość dostarczanego paliwa Oczyścić komorę spalania i kanały spalinowe Zmniejszyć prędkość obrotową pompy obiegowej Załadować drewno o niższej wilgotności Temperatura na sterowniku nie może być niższa niż 45 C Temperatura na sterowniku nie może być niższa niż 45 C Używać tylko drzewo liściaste o nieprzekraczającej wilgotności 20% 17

18 18

19 19

20 20

21 21

22 10.3. Akcesoria do kominków 1. Centralka elektroniczna bez regulacji dopływu powietrza 2. Centralka elektroniczna z regulacja dopływu powietrza 3. Naczynie wzbiorcze 4. Wymiennik płytowy 5. Otulina wymiennika płytowego 6. Rura mm 7. Rura mm 8. Rura mm 9. Kolano 3-częściowe 10. Kolano 2-częściowe 11. Zawór dwudrogowy 3/4 12. Zawór dwudrogowy Zawór trójdrogowy 3/4 14. Zawór trójdrogowy Stojak (regulowane nogi) 16. Pompa 25/ Płyn do szyb kominkowych 18. Płyn GLIXOTERM 19. Pianka do szyb 20. Szyba do kominka 22
