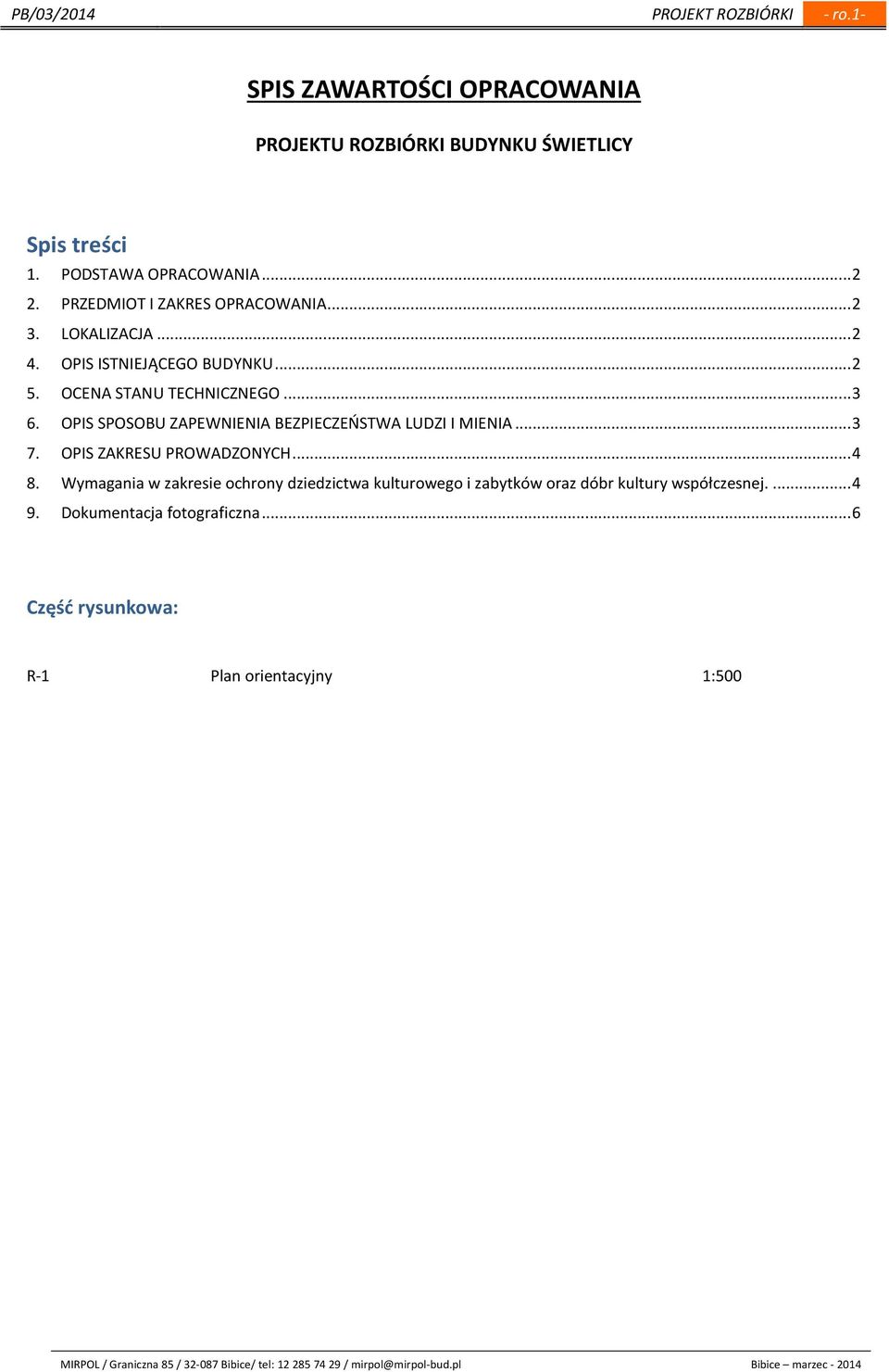

1 PROJEKT ROZBIÓRKI - ro.1- SPIS ZAWARTOŚCI OPRACOWANIA PROJEKTU ROZBIÓRKI BUDYNKU ŚWIETLICY Spis treści 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA LOKALIZACJA OPIS ISTNIEJĄCEGO BUDYNKU OCENA STANU TECHNICZNEGO OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA OPIS ZAKRESU PROWADZONYCH Wymagania w zakresie ochrony dziedzictwa kulturowego i zabytków oraz dóbr kultury współczesnej Dokumentacja fotograficzna... 6 Część rysunkowa: R-1 Plan orientacyjny 1:500

OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA... 3 7. OPIS ZAKRESU PROWADZONYCH... 4 8.

2 - ro.2- PROJEKT ROZBIÓRKI PB/03/ PODSTAWA OPRACOWANIA OPIS TECHNICZNY PROJEKTU ROZBIÓRKI BUDYNKU ŚWIETLICY Zlecenie Inwestora Plan sytuacyjny Wizja lokalna, oględziny, badania i pomiary przedmiotowego budynku (kwiecień 2013r.) Obowiązujące przepisy dotyczące robót rozbiórkowych Inwentaryzacja szkicowa budynku 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt rozbiórki budynku użyteczności publicznej pełniącego funkcję świetlicy młodzieżowej. 3. LOKALIZACJA Budynek zlokalizowany jest na działce numer 649 w m. Bibice, gm. Zielonki. Jest to wolnostojący, niepodpiwniczony budynek o tradycyjnej konstrukcji murowanej. Dostępność z drogi publicznej budynek ma dostęp do drogi publicznej poprzez istniejący zjazd z drogi powiatowej na działce nr 651/1 m. Bibice, gm. Zielonki. Odległość od granicy działki budynek znajduje się we wschodniej części działki i otoczony jest powierzchniami utwardzonymi oraz terenami zielonym - trawa zielona. Odległości od działek sąsiednich: wschód 3,83m (w najkrótszym miejscu) od działki numer 334/4 (własność Inwestora) zachód 19,05m od działki drogowej numer 651/1 północ 5,84m od działki numer 334/4 (własność Inwestora) południe 2,06m od działki prywatnej numer 650 Komunikacja wewnętrzna teren wokół budynku jest utwardzony płytami betonowymi. 4. OPIS ISTNIEJĄCEGO BUDYNKU Opis ogólny budynku: Budynek obecnie pełni funkcję świetlicy młodzieżowej. Został zrealizowany jako jednokondygnacyjny, niepodpiwniczony obiekt wolnostojący. Budynek posiada tradycyjną konstrukcję murowaną, przykryty jest dachem drewnianym, dwuspadowym Charakterystyka obiektu: - układ konstrukcyjny - murowany z zastosowania elementów ceramicznych, - fundamenty betonowe szerokości, - ściany zewnętrzne pustak ceramiczny, - ściany wewnętrzne pustak ceramiczny, - stropy płyta, - schody wewnętrzne brak, - schody zewnętrzne betonowe, - pokrycie dachu blacha trapezowa, - kominy murowany cegła pełna, - stolarka okienna typowa, drewniana, - stolarka drzwiowa zewnętrzna typowa, drewniana, - stolarka drzwiowa wewnętrzna typowa, drewniana,

) Obowiązujące przepisy dotyczące robót rozbiórkowych Inwentaryzacja szkicowa budynku 2.

3 PROJEKT ROZBIÓRKI - ro.3- - rynny i rury spustowe i opierzenia rynny i rury spustowe z tworzywa sztucznego, opierzenia z blachy stalowej - wentylacja grawitacyjna przewód murowany z cegły pełnej - ocieplenie ścian zewnętrznych styropian - podłogi podłoga na gruncie, Przyłącza do mediów: - instalacja wodociągowa - instalacja elektryczna - instalacja kanalizacyjna Wewnętrzne instalacje: - wodna, kanalizacyjna, elektryczna - ogrzewanie piec kaflowy Dane liczbowe: - parter 98,00 m² - poddasze - 0,00 m² - kubatura budynku 330,00 m³ - pow. zabudowy 109,21 m² - wymiary gabarytowe budynku 6,70m x 16,30m - schody zewnętrzne 24,60m 2 5. OCENA STANU TECHNICZNEGO Analizując stan techniczny budynku z uwzględnieniem wszystkich elementów konstrukcji nośnej, należy stwierdzić, iż przedmiotowy budynek jest aktualnie w dobrym stanie technicznym. Poszczególne elementy nośne obiektu jak: ściany fundamentowe, ściany budynku nie wykazują nadmiernych (jak te wynikłe z normalnego użytkowania) przeciążeń świadczących o nierównomiernym osiadaniu budynku czy przekroczenie stanów granicznych poszczególnych elementów konstrukcyjnych. Konstrukcja dachu jest aktualnie w stanie dobrym i nie wykazuje znacznych ubytków, pokrycie dachu wykonane z blachy trapezowej nie wykazuje oznak zniszczenia. Przewidziana rozbiórka wynika z zaplanowania nowej inwestycji na terenie zabudowanym aktualnie przedmiotowym budynkiem świetlicy. 6. OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA Zapewnienie bezpieczeństwa ludzi i mienia, BHP w trakcie rozbiórki. Oprócz podstawowych zasad BHP obowiązujące na placu budowy należy dodatkowo wprowadzić zakaz przebywania pracowników na kondygnacjach poniżej prowadzonych prac rozbiórkowych. Prace rozbiórkowe mogą być prowadzone przez osobę lub pod nadzorem osoby posiadającej odpowiednie kwalifikacje zawodowe. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych należy przestrzegać wszystkich obowiązujących przepisów BHP i bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz odzież roboczą, hełmy, okulary i rękawice ochronne. Robót rozbiórkowych na zewnątrz budynku nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych muszą być w sposób odpowiedni zabezpieczone, a drogi, obejścia i odjazdy wyraźnie oznakowane. Robotnicy pracujący na wysokości 4 m i powyżej powinni być zabezpieczeni pasami ochronnymi lub linami umocowanymi do trwałych elementów budynku. Teren rozbiórki ogrodzić w odległości min 5 m od budynku oraz na bieżąco usuwać powstały gruz. Zachować szczególną ostrożność przy rozbiórce pokrycia oraz demontażu elementów więźby dachowej prace rozpoczynać dopiero po podparciu elementów więźby grożących zawaleniem w momencie usunięcia części elementów konstrukcji. Robotnicy w czasie prowadzenia rozbiórki sposobem zmechanizowanym powinny znajdować się poza strefą

zewnętrznych styropian - podłogi podłoga na gruncie, Przyłącza do mediów: - instalacja wodociągowa - instalacja elektryczna - instalacja kanalizacyjna Wewnętrzne instalacje: - wodna, kanalizacyjna,

4 - ro.4- PROJEKT ROZBIÓRKI PB/03/2014 niebezpieczną. Drewniane elementy więźby dachowej układać na placu składowym tak, aby nie blokować komunikacji Gruz i inne materiały odpadowe na bieżąco wywozić na miejsce przewidziane na składowanie tego typu odpadów. Całość gruzu z rozbieranej konstrukcji należy wywieźć na odpowiednie składowisko. 7. OPIS ZAKRESU PROWADZONYCH ROBÓT ROZBIÓRKOWYCH Przed przystąpieniem do robót rozbiórkowych należy wykonać wszelkie niezbędne zabezpieczenia terenu rozbiórkiwygrodzić przed dostępem osób postronnych i oznakować o grożącym niebezpieczeństwie. Dodatkowo na ogrodzeniu oznakować tablicami koloru żółtego informującymi o grożącym niebezpieczeństwie. Przed przystąpieniem do rozbiórki należy wykonać odłączenie istniejących przyłączy energetycznych i wodociągowych oraz kanalizacyjnych podłączonych do budynku od instalacji zewnętrznych, fakt ten powinien być potwierdzony właściwym wpisem do dziennika budowy lub odpowiednim protokołem sporządzonym przez osobę posiadające odpowiednie uprawnienia. Odłączenie od sieci należy zlecić służbom do tego uprawionym oraz odpowiednio zabezpieczyć rury istniejące aby nie zostały uszkodzone podczas rozbiórki. Projektuje się rozbiórkę metodą tradycyjną w następującej kolejności: Demontaż urządzeń i przewodów instalacyjnych. Urządzenia i instalacje przewidziane do demontażu podlegają rozbiórce w pierwszej kolejności, w tym również piec kaflowy. Rury stalowe pociąć na odcinki nadające się do transportu, do punktu skupu złomu. Rozbiórka stolarki drzwiowej i okiennej. Skrzydła drzwiowe i okienne zdjąć z zawiasów, zdemontować opaski, ościeżnice wykuć z muru. Po wyjęciu okien otwory zaleca się zabić deskami lub blatami dla zapewnienia bezpieczeństwa pracy przy następnych robotach. Rozbiórka pokrycia dachowego i obróbek blacharskich. Rozbiórkę pokrycia prowadzić od góry kalenicy w kierunku okapu. Rozbiórka kominów murowanych. Rozbiórkę prowadzić od góry odspajając pojedyncze cegły. Rozbiórka więźby dachowej oraz słupów podtrzymujących. W pierwszej kolejności dokonać demontażu łat rozpoczynając od kalenicy i posuwając się w dół. Następnie zdemontować krokwie z równoczesnym usunięciem stempli. Transport krokwi na ziemię powinien odbywać się za pomocą lin i wyciągu. Następnie dokonać demontażu pozostałych elementów drewnianych murłat i słupów podtrzymujących. Drewno zeskładować w wyznaczonym miejscu. Rozbiórka ścian działowych Rozbiórkę ścian działowych należy rozpocząć od odbicia tynków względnie terakoty. Po usunięciu z miejsca roboczego gruzu przystąpić do rozbierania ścian od góry, warstwami przy zastosowaniu lekkich rusztowań. Ścianki działowe lekkie rozbierać poprzez zdjęcie poszycia i odcięcie szkieletu. Rozebrać sufit podwieszany oraz przegrody z warstwami izolacji termicznej. Rozbiórka ścian zewnętrznych. Sukcesywnie z rozbiórką stropu dokonywać rozbiórki ścian parteru. Rozbiórka ścian wewnętrznych prowadzić równolegle ze ścianami zewnętrznymi. Rozbiórka fundamentów i podmurówek. Dokonać rozbiórki ścian fundamentowych budynku oraz fundamentów. Należy je odkopać, następnie rozbić za pomocą sprzętu wyburzeniowego. Uzyskany gruz załadować i wywieźć. Powstały w wyniku rozbiórki dół zabezpieczyć (będzie stanowił część wykopów pod fundamenty nowego budynku). Segregacja odpadów, transport, utylizacja. W czasie prowadzenia prac rozbiórkowych materiały należy segregować i oddzielać te, które mogą być wykorzystane jako surowce wtórne. Transport gruzu prowadzić na bieżąco w miarę postępu robót rozbiórkowych. Wywóz samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy. 8. Wymagania w zakresie ochrony dziedzictwa kulturowego i zabytków oraz dóbr kultury współczesnej. Inwestycja nie koliduje z przepisami ustawy z dnia 23 lipca 2003r o ochronie zabytków o opiece nad zabytkami (Dz. Us Nr 162. poz1229 z późniejszymi zmianami).

odpadów. Całość gruzu z rozbieranej konstrukcji należy wywieźć na odpowiednie składowisko. 7.

5 PROJEKT ROZBIÓRKI - ro.5- Na terenie inwestycji brak obiektów zabytkowych podlegających ochronie prawnej. Teren opracowania nie wchodzi w skład strefy objętej ochroną konserwatorską lub archeologiczną.

6 - ro.6- PROJEKT ROZBIÓRKI PB/03/ Dokumentacja fotograficzna Elewacja północna Elewacja wschodnia

7 PROJEKT ROZBIÓRKI - ro.7- Elewacja zachodnia OPRACOWAŁ: mgr inż. Mirosław Franczyk Nr ewid. uprawn. MAP/0099/PWOK/10 Bibice, marzec 2014r. (miejscowość, data) (podpis)
