1 USŁUGI PROJEKKTOWE ELEKTROENERGETYCZNE HENRYK RYSZEWSKI WARSZAWA UL.OPINOGÓRSKA 7/14. tel , hryszewski@o2.pl, fax : Inwestor : Ministerstwo Edukacji Narodowej Al. Szucha Warszawa. Obiekt : Biurowy Warszawa Al. Szucha 25 Tytuł : Przyłącze agregatu mobilnego do systemu zasilania zapasowego NN. Działki Nr ewidencyjny 17. Faza : Projekt wykonawczy. Branża : Elektroenergetyczna. Projektował : inż. Henryk Ryszewski upr. bud. St 658/78 Sprawdził : mgr inż. Sławomir Łyjak upr. bud. St 27/90 Warszawa pażdziernik 2012 r. 1

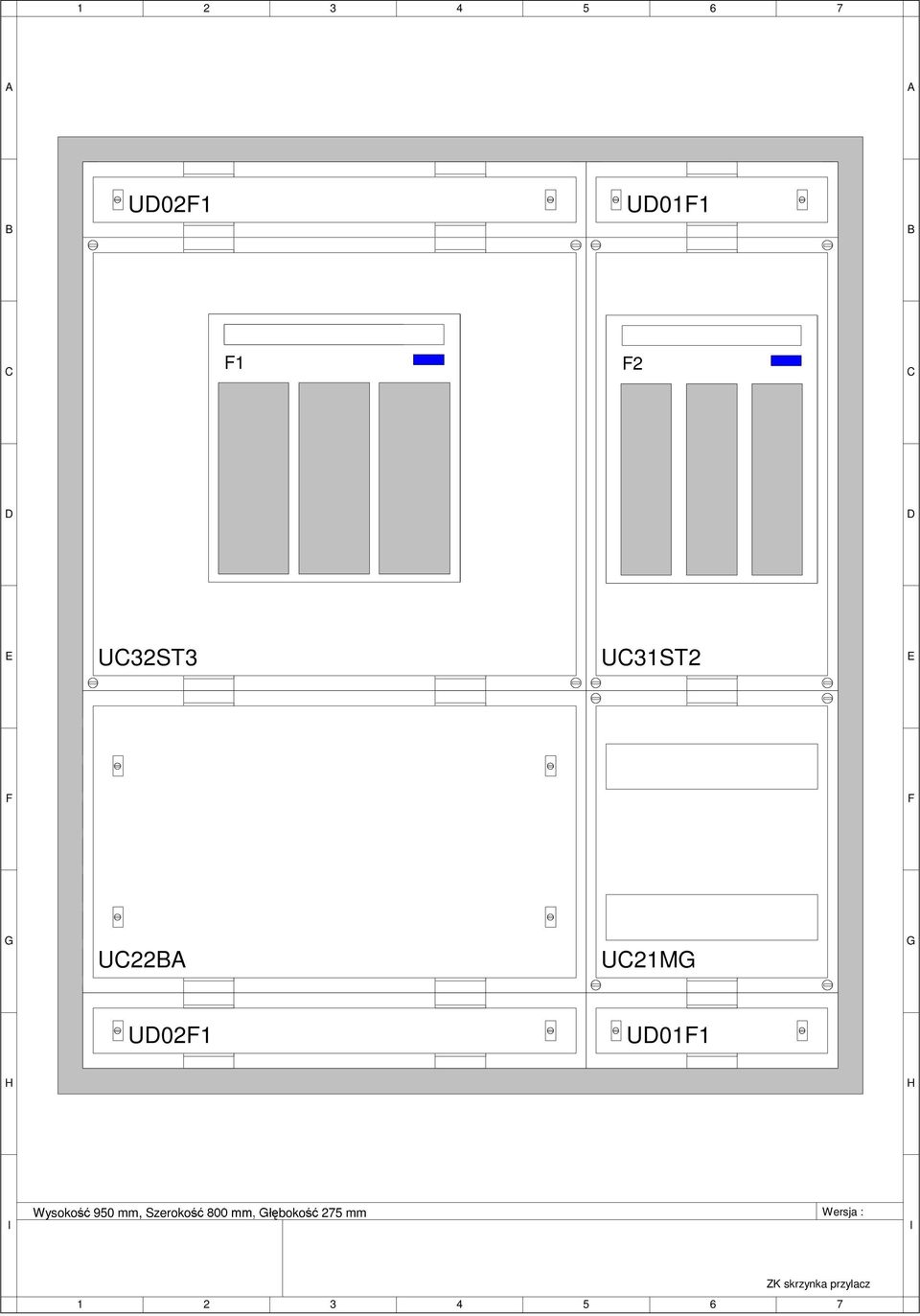

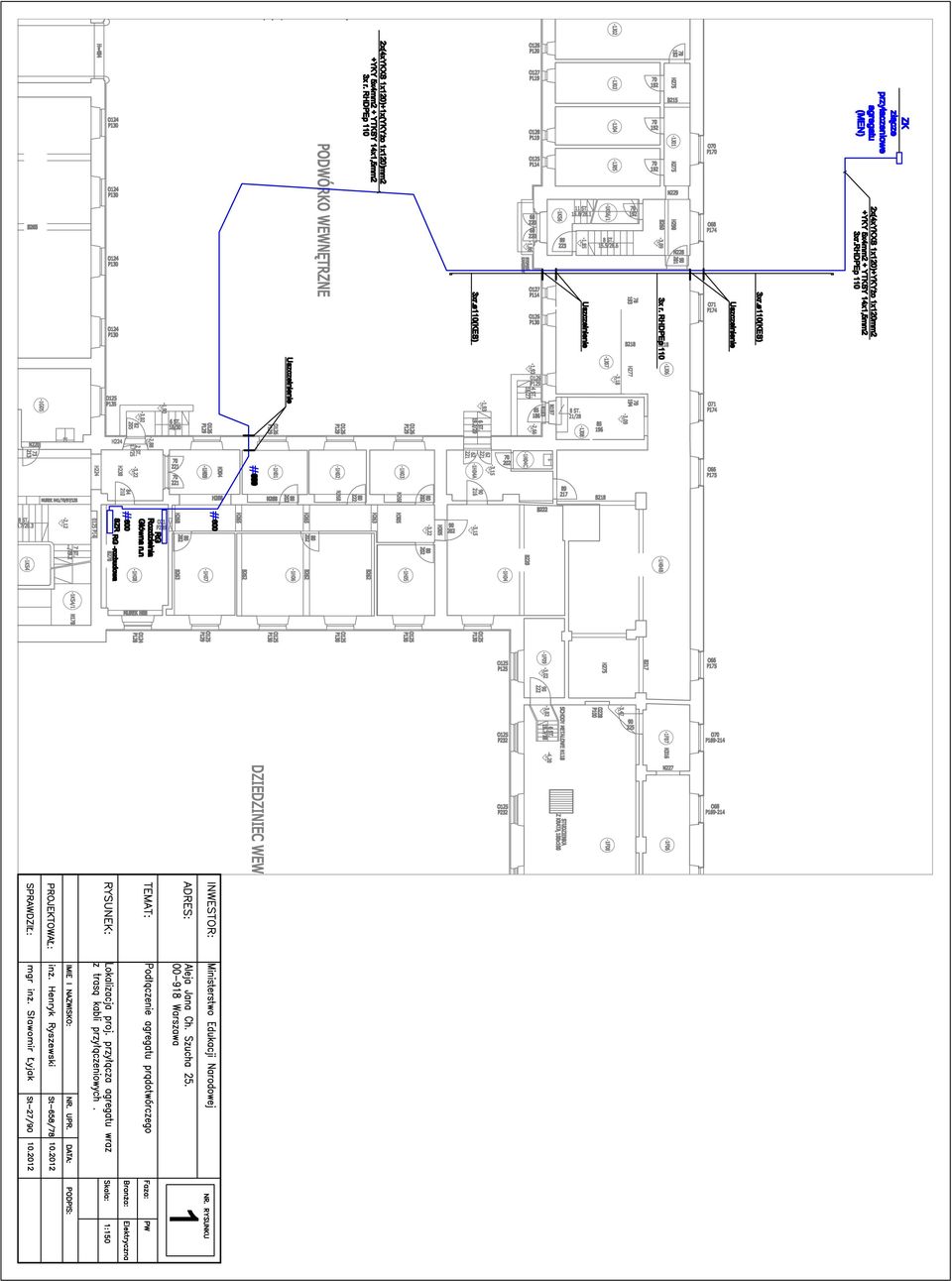

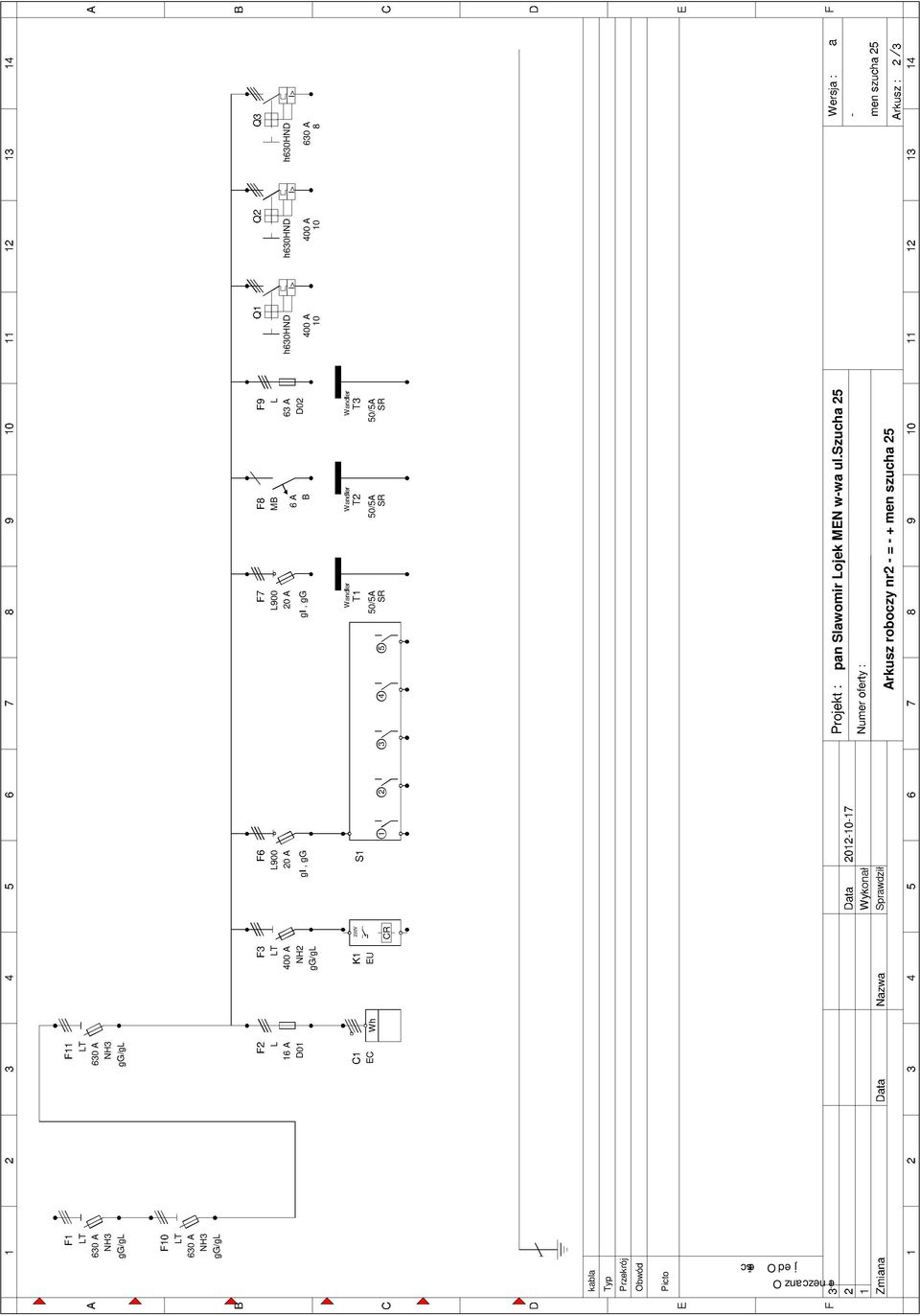

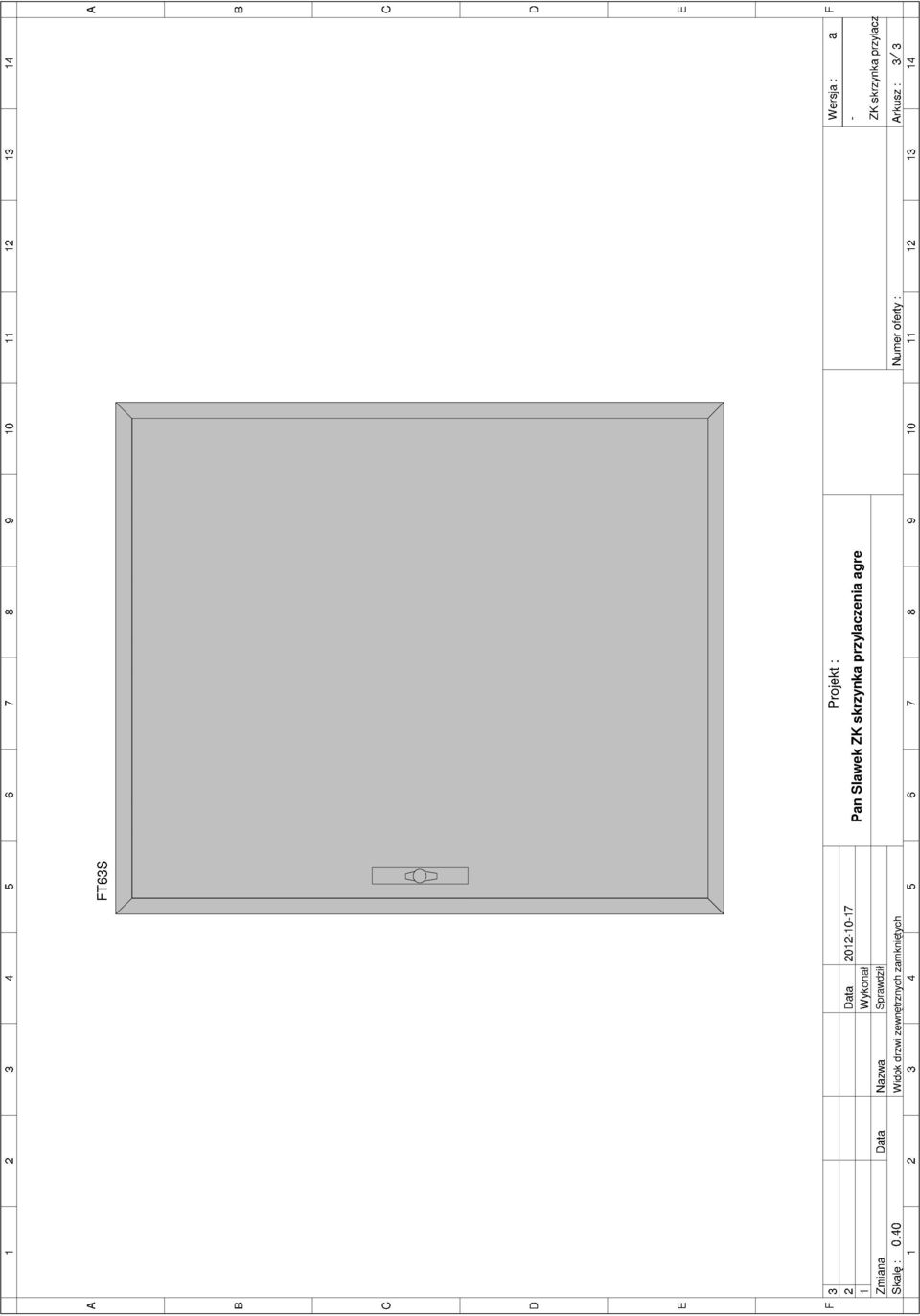

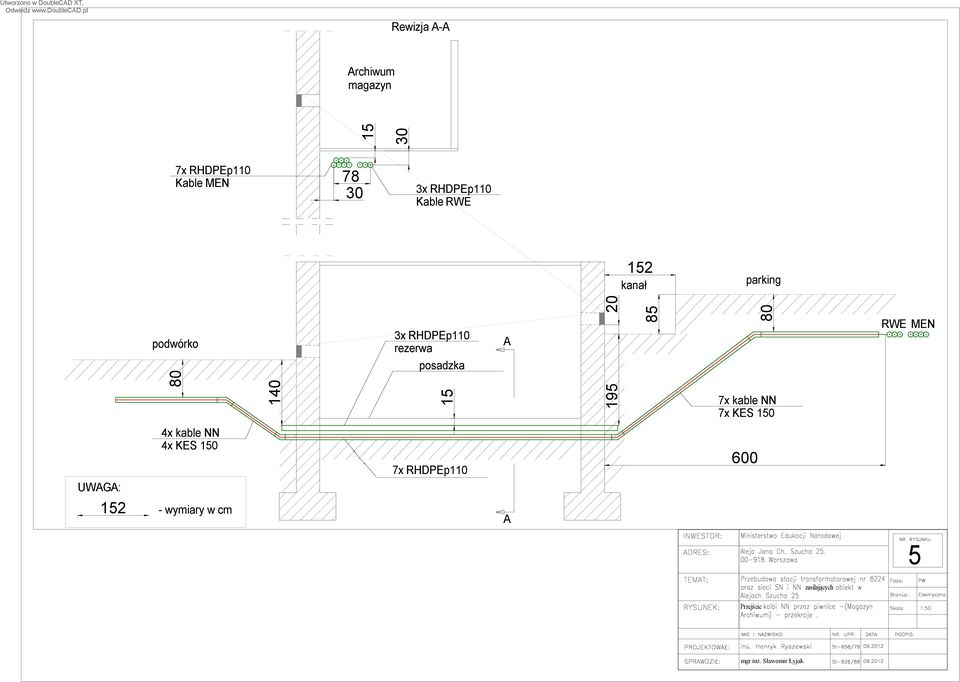

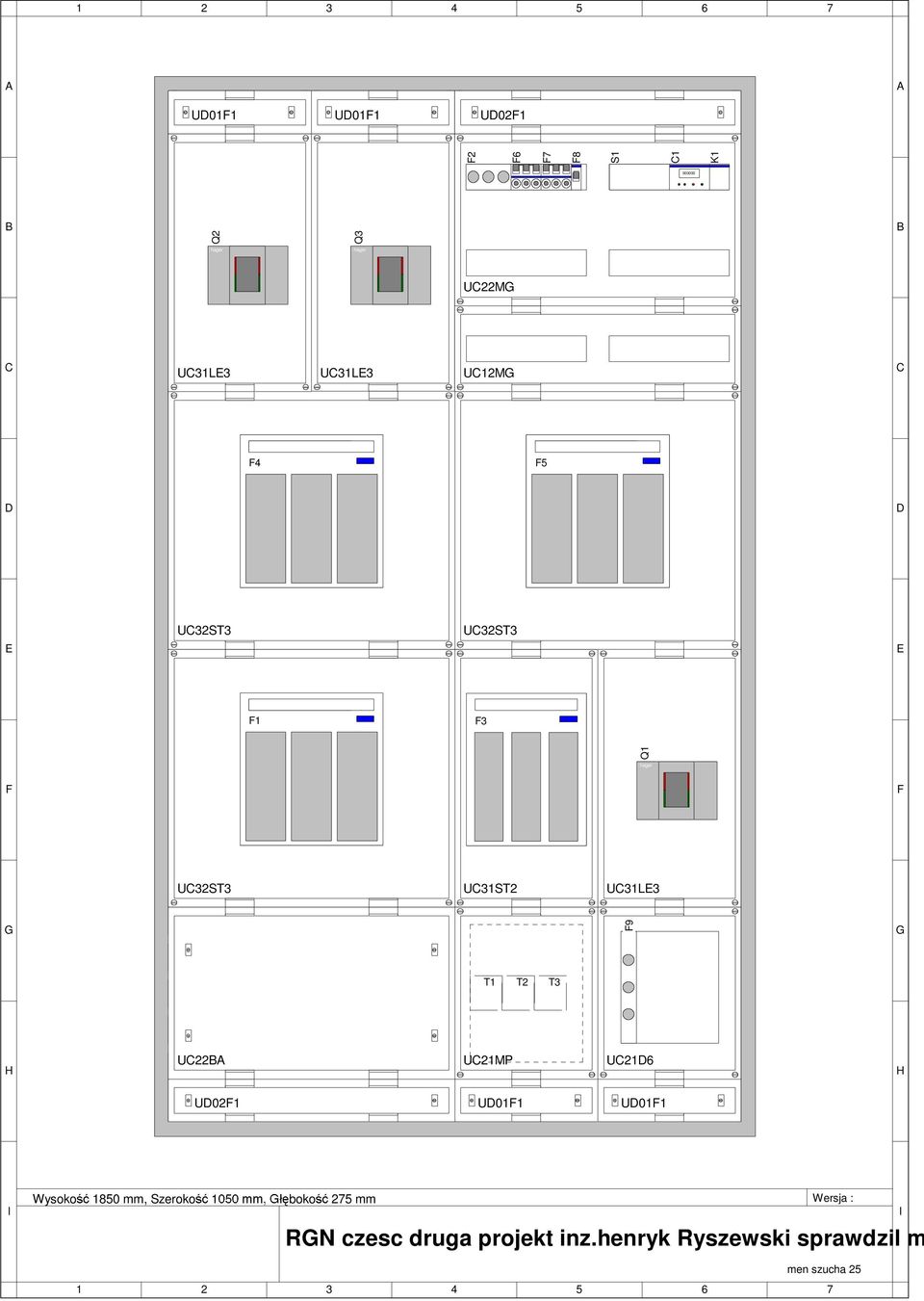

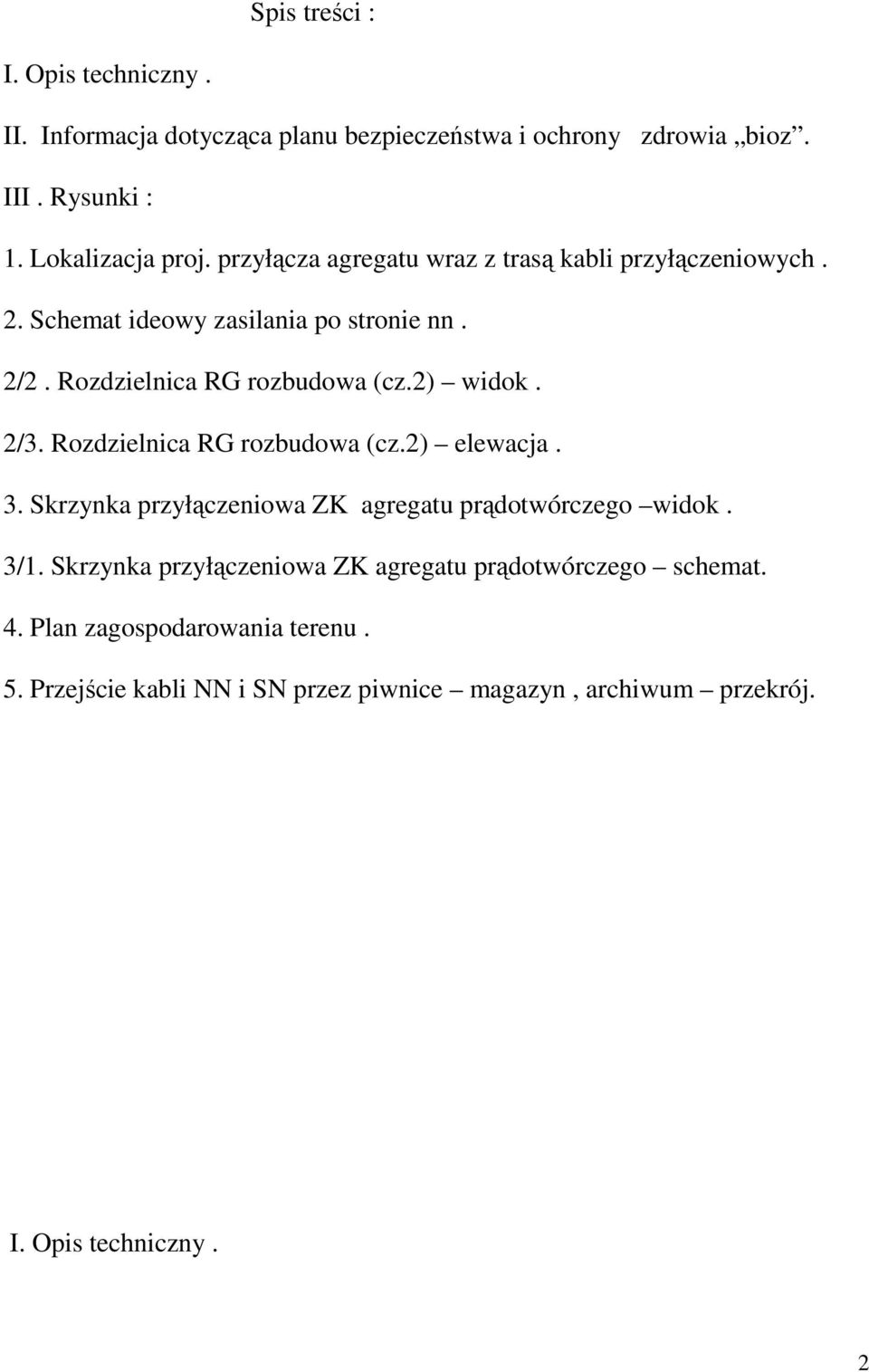

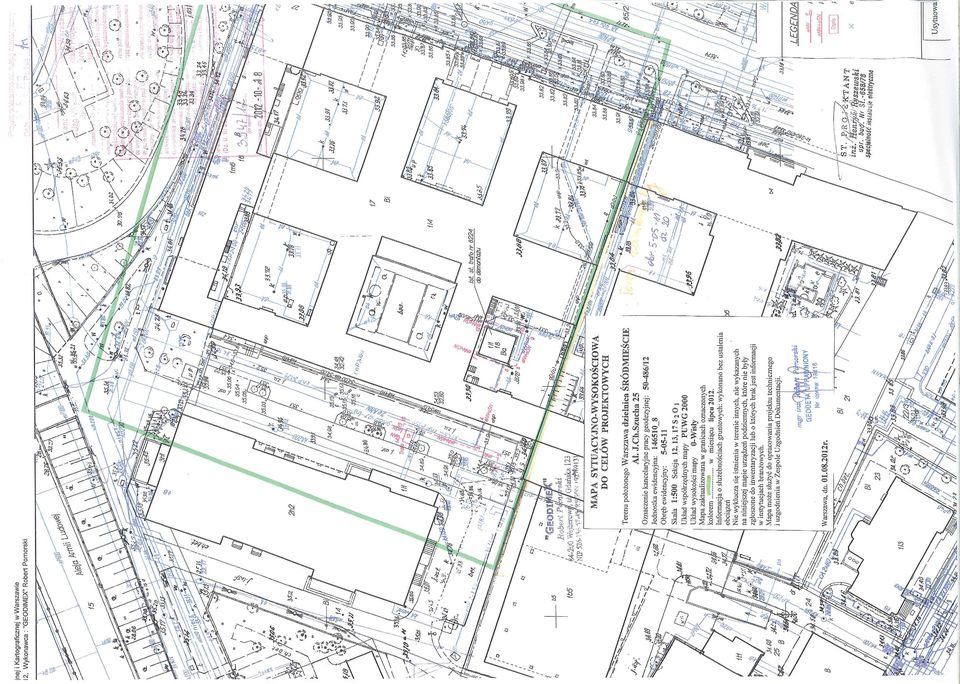

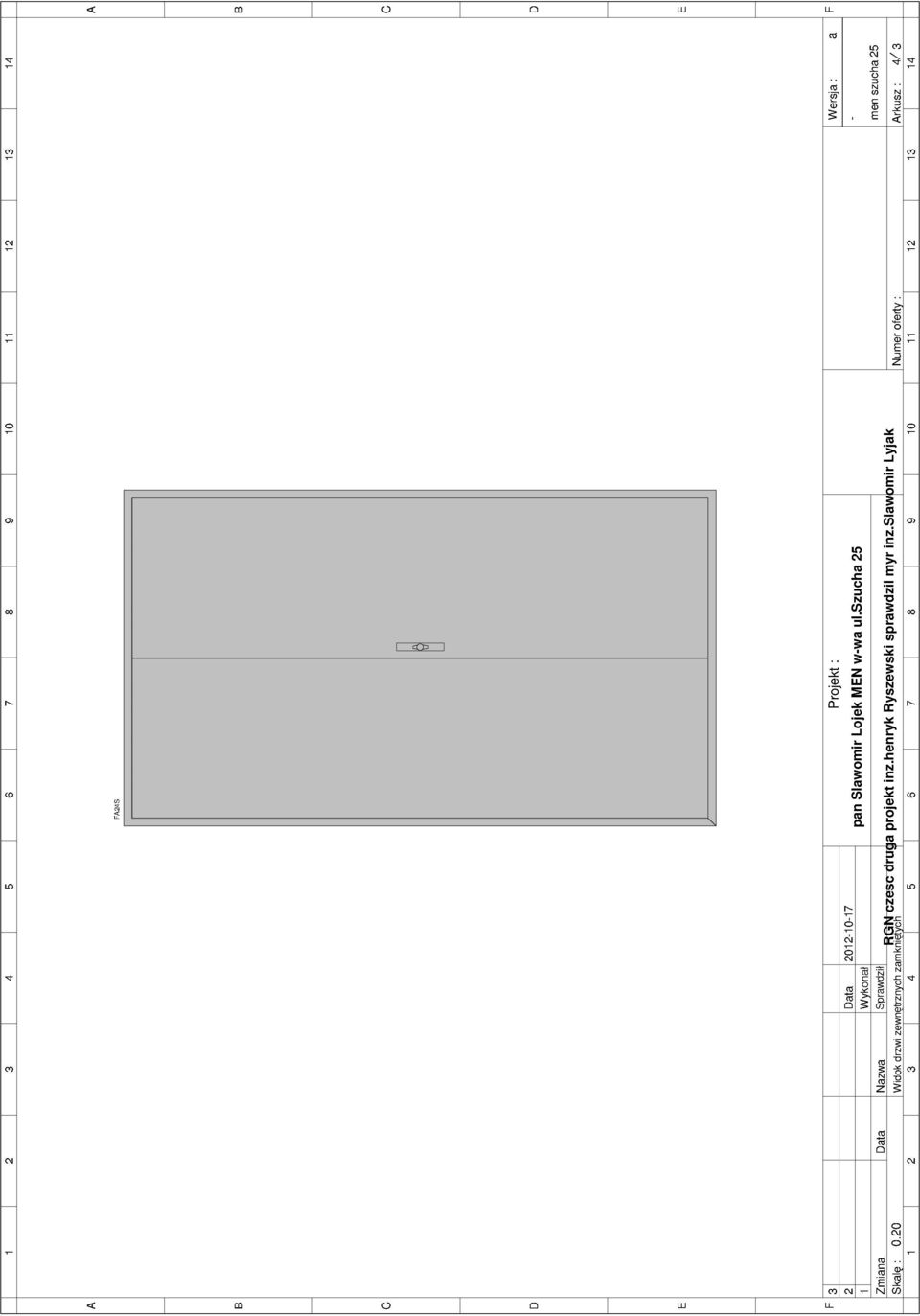

2 Spis treści : I. Opis techniczny. II. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia bioz. III. Rysunki : 1. Lokalizacja proj. przyłącza agregatu wraz z trasą kabli przyłączeniowych. 2. Schemat ideowy zasilania po stronie nn. 2/2. Rozdzielnica RG rozbudowa (cz.2) widok. 2/3. Rozdzielnica RG rozbudowa (cz.2) elewacja. 3. Skrzynka przyłączeniowa ZK agregatu prądotwórczego widok. 3/1. Skrzynka przyłączeniowa ZK agregatu prądotwórczego schemat. 4. Plan zagospodarowania terenu. 5. Przejście kabli NN i SN przez piwnice magazyn, archiwum przekrój. I. Opis techniczny. 2

3 1. Podstawa opracowania i charakterystyka obiektu Zlecenie Inwestora Podkłady architektoniczne Wizje lokalne. 1.4.Obowiązujące normy i przepisy. 2. Zakres opracowania Instalacja elektryczna podłączenia agregatu prądotwórczego. Obejmuje ono zakres pomiędzy zaciskami przyłączeniowymi w szafie elektrycznej agregatu HERCULES D/VP-250P (dostawca Fast Group) o mocy 250 kva, perspektywicznie ustawionego na zewnątrz wzdłuż ściany budynku, a zaciskami przyłączeniowymi projektowanego układu samoczynnego załączania rezerwy SZR o znamionowym prądzie 400A. Układ SZR będzie umieszczony w oddzielnej szafie metalowej przyściennej, stanowiącej dobudowany element rozdzielnicy niskiego napięcia oznaczonej RG cz.2. Przy miejscu ustawienia agregatu ustawiona zostanie szafka przyłączeniowa agregatu ZK. Będzie to obudowa z tworzywa o stopniu szczelności IP 55, z daszkiem przeciwdeszczowym, wyposażona w system szyn zbiorczych, zaprojektowana w oparciu o komponenty firmy HAGER. Linię zasilającą wykonać kablem miedzianym po 2 kable dla L1, L2,L3,N i 2 żyły dla PE, czyli : 2x(4xYKXS 1x120 mm2)+1xykyżo1x120 mm2(pe), dotyczy to odcinka pomiędzy zaciskami projektowanego układu SZR, a zaciskami na rozłączniku w skrzynce przyłączeniowej agregatu. Od tej skrzynki do szafki przyłączeniowej wewnątrz agregatu prądotwórczego instalację należy wykonać przy zachowaniu ilości żył i przekroju, przewodami giętkimi 4xOPd 1x185 mm2 L1,L2,L3,N + 1xOPdżo 1x120 mm2 ( PE). Kable przed i wewnątrz pomieszczenia rozdzielni układać na drabinkach kablowych metalowych 600 mm kotwionych do sufitu i ścian. Przejście w obrębie budynku pod podłogą (w archiwum )wykonać, w rurach ochronnych RHDPEp 110 mm, zaś podejście w rurach system KES 110. Orurowanie w osobnym opracowaniu zasilania kablowego NN Oprzewodowanie (okablowanie ) pomocnicze, sterownicze, oraz opcjonalne. Dla zasilania odbiorów potrzeb własnych agregatu ( np. grzałka, ładowarka ), należy doprowadzić przewód YKY 5x4 mm2. Zabezpieczenie dla tego obwodu w postaci wyłącznika instalacyjnego B16A/3b (10kA), zainstalować 3

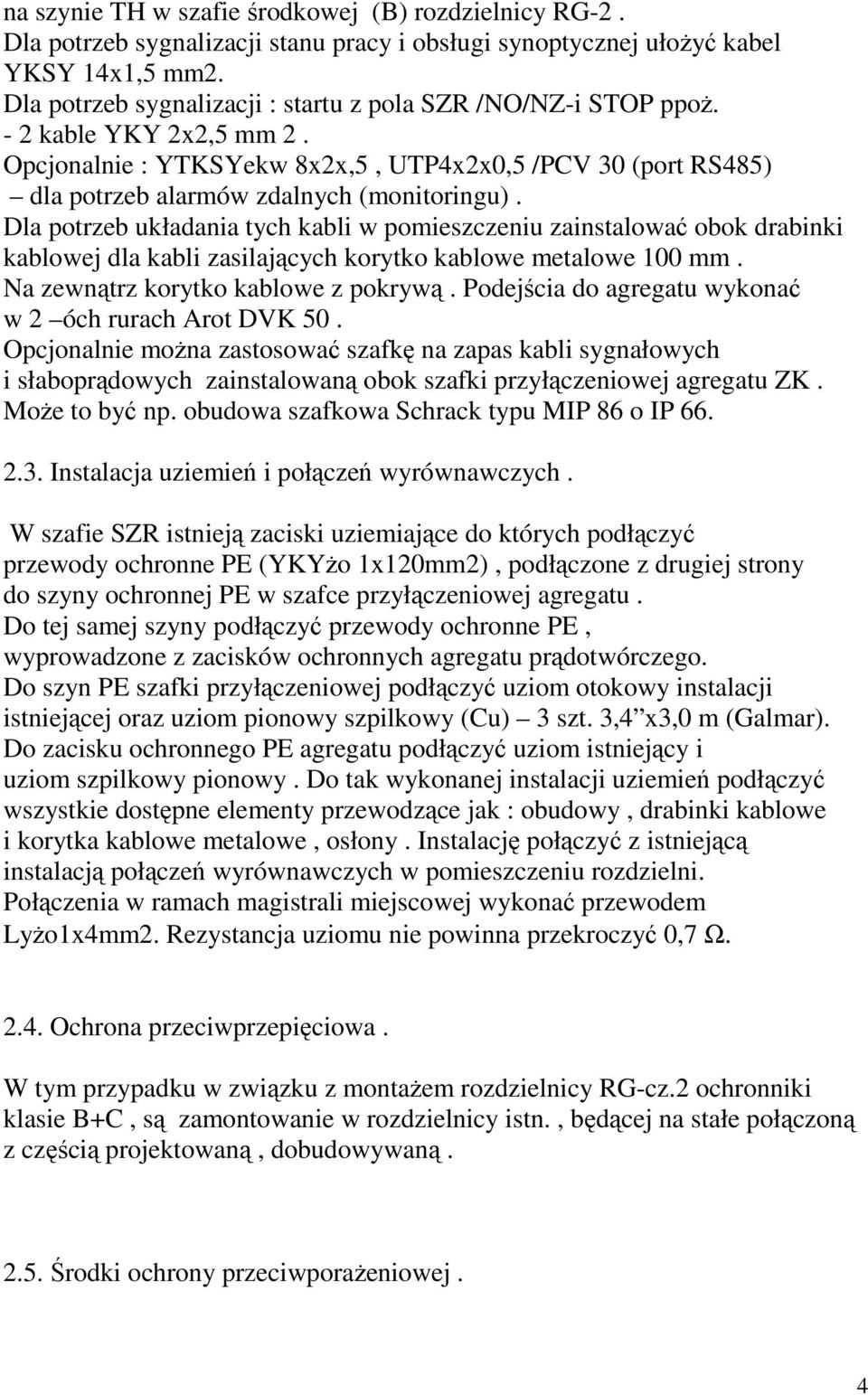

4 na szynie TH w szafie środkowej (B) rozdzielnicy RG-2. Dla potrzeb sygnalizacji stanu pracy i obsługi synoptycznej ułożyć kabel YKSY 14x1,5 mm2. Dla potrzeb sygnalizacji : startu z pola SZR /NO/NZ-i STOP ppoż. - 2 kable YKY 2x2,5 mm 2. Opcjonalnie : YTKSYekw 8x2x,5, UTP4x2x0,5 /PCV 30 (port RS485) dla potrzeb alarmów zdalnych (monitoringu). Dla potrzeb układania tych kabli w pomieszczeniu zainstalować obok drabinki kablowej dla kabli zasilających korytko kablowe metalowe 100 mm. Na zewnątrz korytko kablowe z pokrywą. Podejścia do agregatu wykonać w 2 óch rurach Arot DVK 50. Opcjonalnie można zastosować szafkę na zapas kabli sygnałowych i słaboprądowych zainstalowaną obok szafki przyłączeniowej agregatu ZK. Może to być np. obudowa szafkowa Schrack typu MIP 86 o IP Instalacja uziemień i połączeń wyrównawczych. W szafie SZR istnieją zaciski uziemiające do których podłączyć przewody ochronne PE (YKYżo 1x120mm2), podłączone z drugiej strony do szyny ochronnej PE w szafce przyłączeniowej agregatu. Do tej samej szyny podłączyć przewody ochronne PE, wyprowadzone z zacisków ochronnych agregatu prądotwórczego. Do szyn PE szafki przyłączeniowej podłączyć uziom otokowy instalacji istniejącej oraz uziom pionowy szpilkowy (Cu) 3 szt. 3,4 x3,0 m (Galmar). Do zacisku ochronnego PE agregatu podłączyć uziom istniejący i uziom szpilkowy pionowy. Do tak wykonanej instalacji uziemień podłączyć wszystkie dostępne elementy przewodzące jak : obudowy, drabinki kablowe i korytka kablowe metalowe, osłony. Instalację połączyć z istniejącą instalacją połączeń wyrównawczych w pomieszczeniu rozdzielni. Połączenia w ramach magistrali miejscowej wykonać przewodem Lyżo1x4mm2. Rezystancja uziomu nie powinna przekroczyć 0,7 Ω Ochrona przeciwprzepięciowa. W tym przypadku w związku z montażem rozdzielnicy RG-cz.2 ochronniki klasie B+C, są zamontowanie w rozdzielnicy istn., będącej na stałe połączoną z częścią projektowaną, dobudowywaną Środki ochrony przeciwporażeniowej. 4

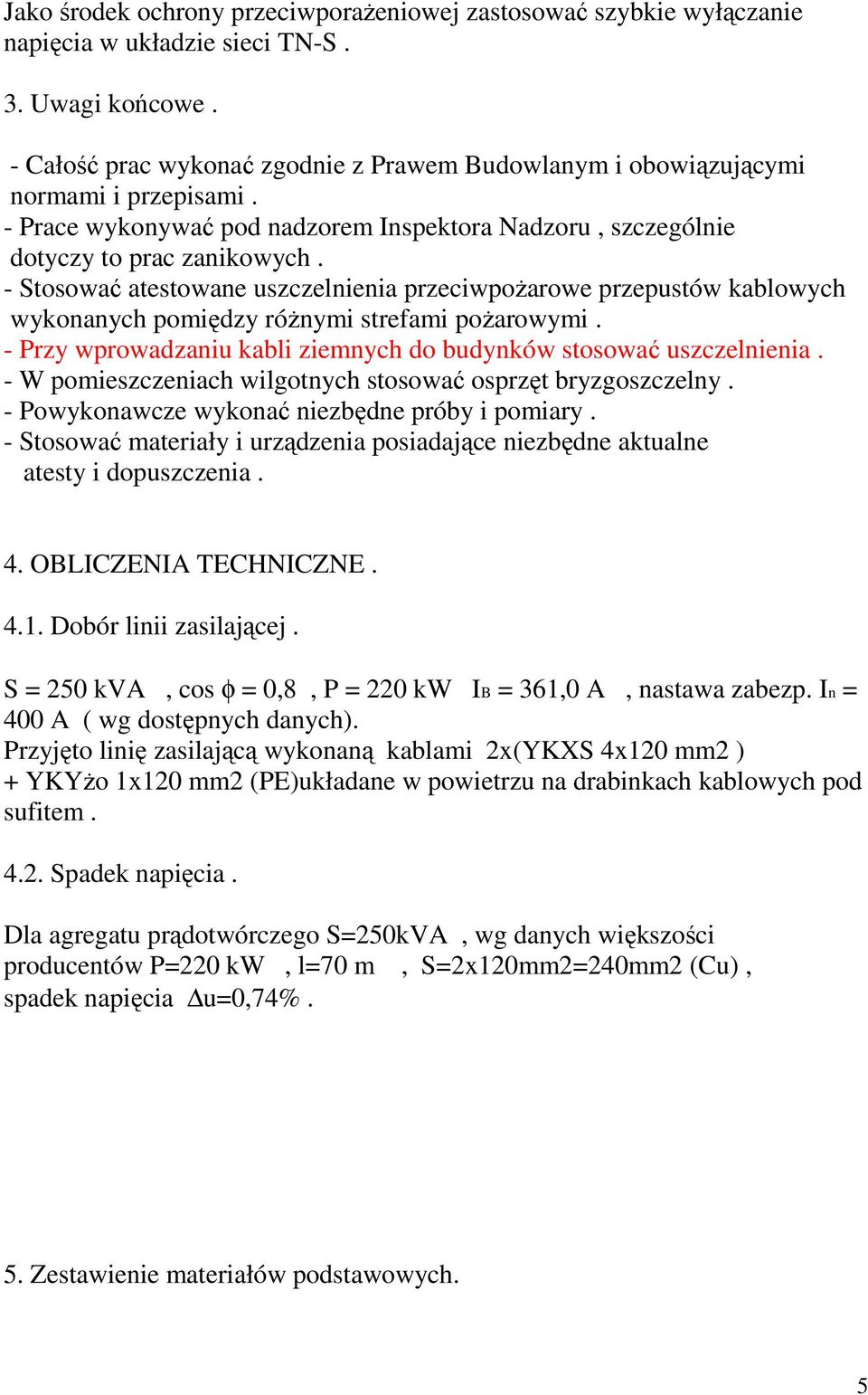

5 Jako środek ochrony przeciwporażeniowej zastosować szybkie wyłączanie napięcia w układzie sieci TN-S. 3. Uwagi końcowe. - Całość prac wykonać zgodnie z Prawem Budowlanym i obowiązującymi normami i przepisami. - Prace wykonywać pod nadzorem Inspektora Nadzoru, szczególnie dotyczy to prac zanikowych. - Stosować atestowane uszczelnienia przeciwpożarowe przepustów kablowych wykonanych pomiędzy różnymi strefami pożarowymi. - Przy wprowadzaniu kabli ziemnych do budynków stosować uszczelnienia. - W pomieszczeniach wilgotnych stosować osprzęt bryzgoszczelny. - Powykonawcze wykonać niezbędne próby i pomiary. - Stosować materiały i urządzenia posiadające niezbędne aktualne atesty i dopuszczenia. 4. OBLICZENIA TECHNICZNE Dobór linii zasilającej. S = 250 kva, cos φ = 0,8, P = 220 kw IB = 361,0 A, nastawa zabezp. In = 400 A ( wg dostępnych danych). Przyjęto linię zasilającą wykonaną kablami 2x(YKXS 4x120 mm2 ) + YKYżo 1x120 mm2 (PE)układane w powietrzu na drabinkach kablowych pod sufitem Spadek napięcia. Dla agregatu prądotwórczego S=250kVA, wg danych większości producentów P=220 kw, l=70 m, S=2x120mm2=240mm2 (Cu), spadek napięcia u=0,74%. 5. Zestawienie materiałów podstawowych. 5

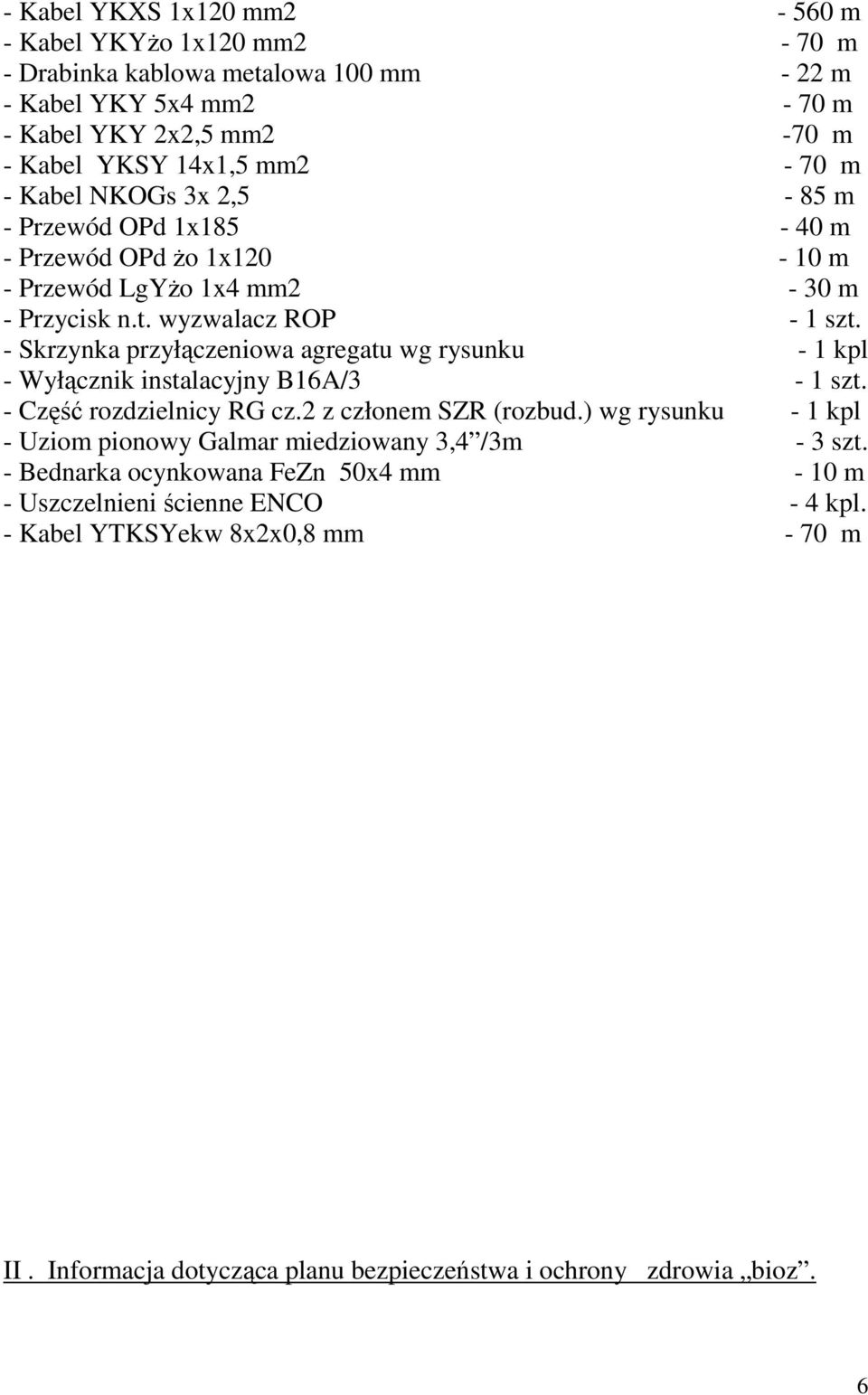

6 - Kabel YKXS 1x120 mm2-560 m - Kabel YKYżo 1x120 mm2-70 m - Drabinka kablowa metalowa 100 mm - 22 m - Kabel YKY 5x4 mm2-70 m - Kabel YKY 2x2,5 mm2-70 m - Kabel YKSY 14x1,5 mm2-70 m - Kabel NKOGs 3x 2,5-85 m - Przewód OPd 1x m - Przewód OPd żo 1x m - Przewód LgYżo 1x4 mm2-30 m - Przycisk n.t. wyzwalacz ROP - 1 szt. - Skrzynka przyłączeniowa agregatu wg rysunku - 1 kpl - Wyłącznik instalacyjny B16A/3-1 szt. - Część rozdzielnicy RG cz.2 z członem SZR (rozbud.) wg rysunku - 1 kpl - Uziom pionowy Galmar miedziowany 3,4 /3m - 3 szt. - Bednarka ocynkowana FeZn 50x4 mm - 10 m - Uszczelnieni ścienne ENCO - 4 kpl. - Kabel YTKSYekw 8x2x0,8 mm - 70 m II. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia bioz. 6

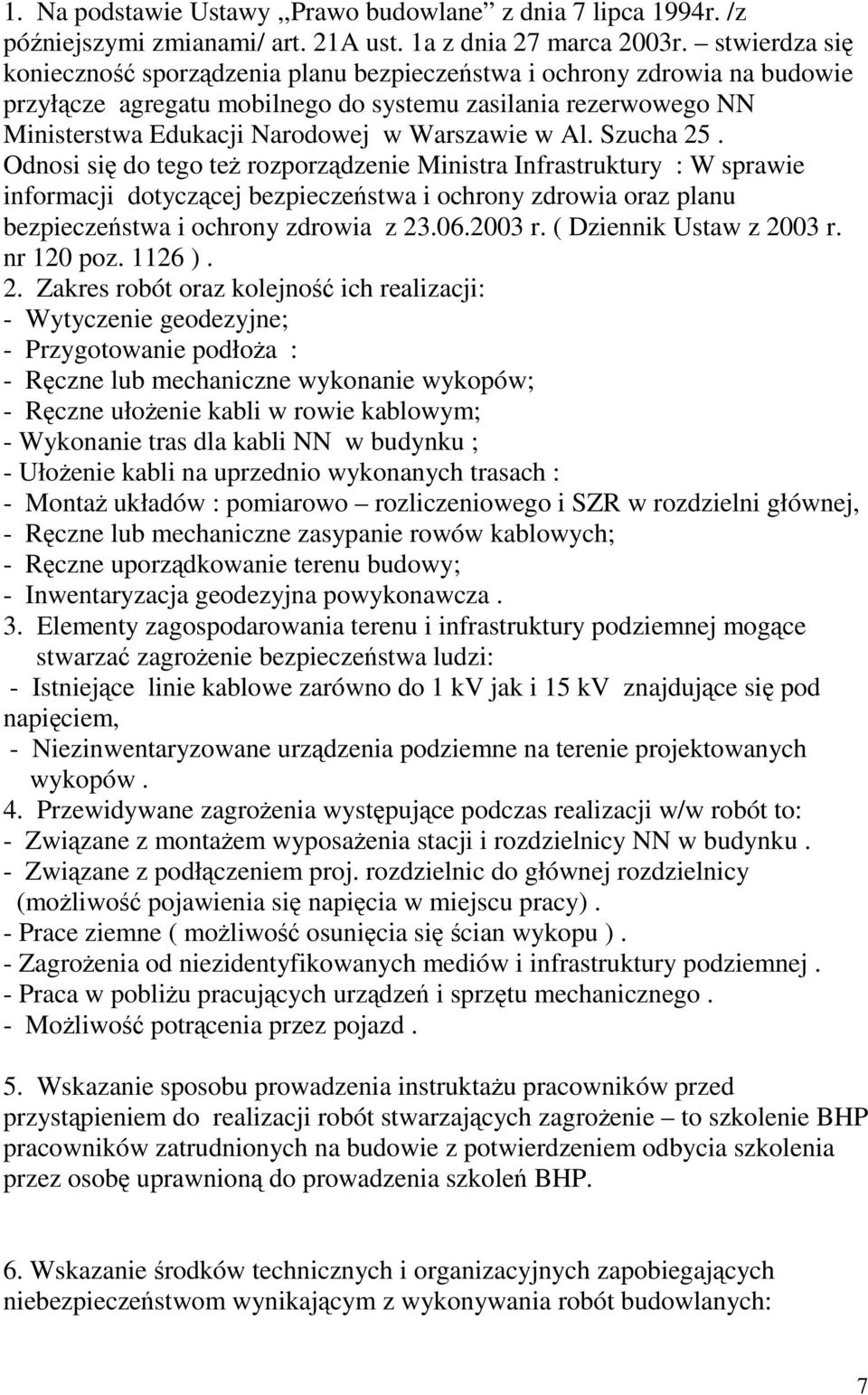

7 1. Na podstawie Ustawy,,Prawo budowlane z dnia 7 lipca 1994r. /z późniejszymi zmianami/ art. 21A ust. 1a z dnia 27 marca 2003r. stwierdza się konieczność sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie przyłącze agregatu mobilnego do systemu zasilania rezerwowego NN Ministerstwa Edukacji Narodowej w Warszawie w Al. Szucha 25. Odnosi się do tego też rozporządzenie Ministra Infrastruktury : W sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia z r. ( Dziennik Ustaw z 2003 r. nr 120 poz ). 2. Zakres robót oraz kolejność ich realizacji: - Wytyczenie geodezyjne; - Przygotowanie podłoża : - Ręczne lub mechaniczne wykonanie wykopów; - Ręczne ułożenie kabli w rowie kablowym; - Wykonanie tras dla kabli NN w budynku ; - Ułożenie kabli na uprzednio wykonanych trasach : - Montaż układów : pomiarowo rozliczeniowego i SZR w rozdzielni głównej, - Ręczne lub mechaniczne zasypanie rowów kablowych; - Ręczne uporządkowanie terenu budowy; - Inwentaryzacja geodezyjna powykonawcza. 3. Elementy zagospodarowania terenu i infrastruktury podziemnej mogące stwarzać zagrożenie bezpieczeństwa ludzi: - Istniejące linie kablowe zarówno do 1 kv jak i 15 kv znajdujące się pod napięciem, - Niezinwentaryzowane urządzenia podziemne na terenie projektowanych wykopów. 4. Przewidywane zagrożenia występujące podczas realizacji w/w robót to: - Związane z montażem wyposażenia stacji i rozdzielnicy NN w budynku. - Związane z podłączeniem proj. rozdzielnic do głównej rozdzielnicy (możliwość pojawienia się napięcia w miejscu pracy). - Prace ziemne ( możliwość osunięcia się ścian wykopu ). - Zagrożenia od niezidentyfikowanych mediów i infrastruktury podziemnej. - Praca w pobliżu pracujących urządzeń i sprzętu mechanicznego. - Możliwość potrącenia przez pojazd. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót stwarzających zagrożenie to szkolenie BHP pracowników zatrudnionych na budowie z potwierdzeniem odbycia szkolenia przez osobę uprawnioną do prowadzenia szkoleń BHP. 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych: 7

8 - Pracownicy muszą posiadać aktualne badania lekarskie adekwatne do pełnionych obowiązków. - Pracownicy muszą przejść przeszkolenie w zakresie bhp. - Elektromonterzy muszą posiadać aktualne przeszkolenia SEP. - Prace wykonywać w ścisłym uzgodnieniu ze Służbami Technicznymi STOEN Operator, Inwestora i Kierownictwem obiektu. - Wygrodzenie terenu prowadzenia prac w sposób uniemożliwiający dostęp osobom postronnym na teren wykonywanych prac. - Prace związane z podłączeniem proj. rozdzielnic do rozdzielnicy głównej rozdzielczej wykonać przy wyłączonych spod napięcia urządzeniach. Termin wykonywanych robót uzgodnić z inwestorem. - To samo dotyczy wykonywania muf kablowych. - Całość prac wykonać zgodnie z obowiązującymi przepisami i normami, - Stosować sprzęt i odzież ochronną dopuszczone do użytkowania. - Stosować oznaczenia wizualne zapewniające bezpieczeństwo przy ruchu pojazdów. - W pobliżu miejsc zagrożonych pożarem lub wybuchem nie stosować otwartych źródeł ognia i nie powodować iskrzeń. 7.Zgodnie z Art. 21A, ust.1 Ustawy,,Prawo budowlane i 3.1 Rozporządzenia BIOZ, Kierownik budowy przed rozpoczęciem budowy winien sporządzić lub zapewnić sporządzenie Planu Bezpieczeństwa i Ochrony Zdrowia, zwanym,,planem BIOZ. 8

9

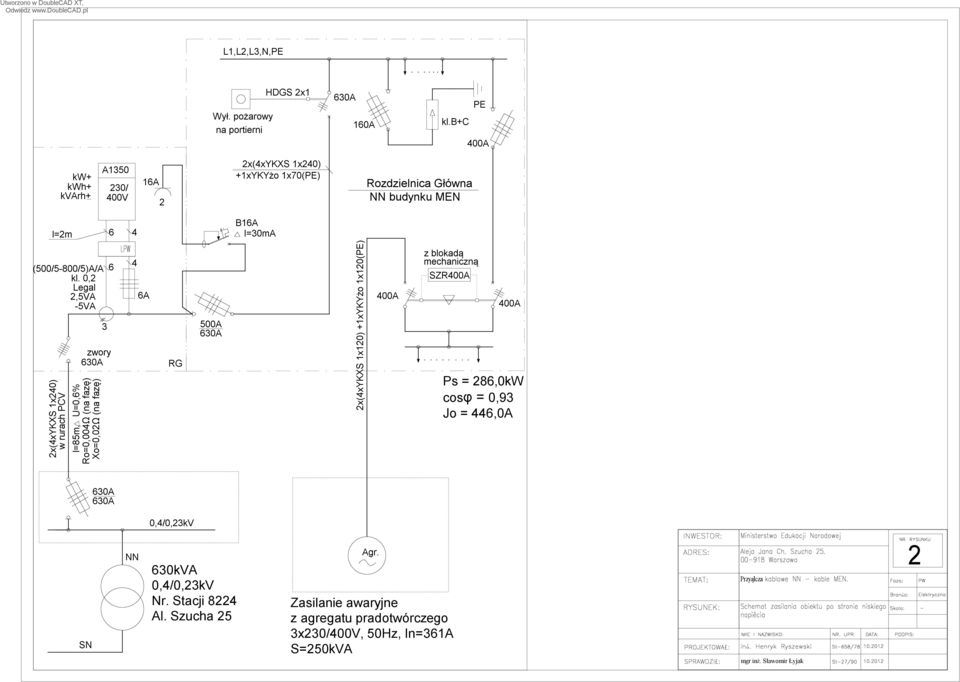

10 Utworzono w DoubleCAD XT, Odwiedz L1,L2,L3,N,PE Wył. pożarowy na portierni HDGS 2x1 630A 160A kl.b+c PE 400A kw+ kwh+ kvarh+ A / 400V 16A 2 2x(4xYKXS 1x240) +1xYKYżo 1x70(PE) Rozdzielnica Główna NN budynku MEN l=2m 6 4 B16A I=30mA (500/5-800/5)A/A kl. 0,2 Legal 2,5VA -5VA 2x(4xYKXS 1x240) w rurach PCV l=85m, U=0,6% 3 zwory 630A Ro=0,004Ω (na fazę) Xo=0,02Ω (na fazę) 6 4 6A RG 500A 630A 2x(4xYKXS 1x120) +1xYKYżo 1x120(PE) 400A z blokadą mechaniczną SZR400A 400A Ps = 286,0kW cosφ = 0,93 Jo = 446,0A 630A 630A 0,4/0,23kV SN NN 630kVA 0,4/0,23kV Nr. Stacji 8224 Al. Szucha 25 Agr. Zasilanie awaryjne z agregatu pradotwórczego 3x230/400V, 50Hz, In=361A S=250kVA mgr inż. Sławomir Łyjak

11

12

13

14

15

16

17 Utworzono w DoubleCAD XT, Odwiedz mgr inż. Sławomir Łyjak
