1 PRACOWNIA ARCHITEKTONICZNA EWY I ANISŁAWA SIPIŃSKICH PRACOWNIA ARCHITEKTONICZNA EWY I ANISŁAWA SIPIŃSKICH SP. Z O.O. U L. R A D O S N A P O Z N A Ń T E L F A X architekt.studio@sipinski.com.pl UL. RADOSNA POZNAŃ TEL FAX: PROJEKT BUDOWLANY INALACJE SANITARNE Z DNIA r. - PB-IS ADIUM DOKUMENTACJI BRANŻA UMOWA NR POZ. UMOWY ZNAK ZAMAWIAJĄCY SPECJALIYCZNY ZESPÓŁ OPIEKI ZDROWOTNEJ NAD MATKĄ I DZIECKIEM SAMODZIELNY PUBLICZNY ZESPÓŁ OPIEKI ZDROWOTNEJ W POZNANIU, UL. KRYSIEWICZA 7/8, POZNAŃ OBIEKT SZPITAL DZIECIĘCY W POZNANIU - BUDYNEK "A" UL.BOLESŁAWA KRYSIEWICZA 7/ POZNAŃ TEMAT: II ETAP PRZEBUDOWA I ROZBUDOWA IZBY PRZYJĘĆ W BUDYNKU GŁÓWNYM A SZPITALA DZIECIĘCEGO SPECJALIYCZNEGO ZAKŁADU OPIEKI ZDROWOTNEJ NAD MATKĄ I DZIECKIEM W POZNANIU PRZY UL. B.KRYSIEWICZA 7/8 PRZEDMIAR ROBÓT OPRACOWAŁ / PROJEKTOWAŁ mgr inż. Tomasz Bartkowiak upr. nr WKP/0115/PWOS/06 SPRAWDZAJĄCY mgr inż. Jacek Sikora upr. nr WKP/0156/POOS/03 GŁÓWNY PROJEKTANT prof. dr hab. inż. arch. Ewa Pruszewicz - Sipińska upr. nr 14/89/Pw POZNAŃ, LIOPAD 2013 R.

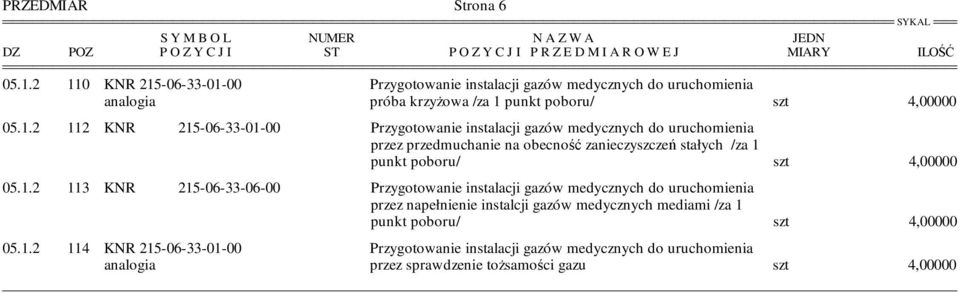

2 PRZEDMIAR Strona KNR analogia Przygotowanie instalacji gazów medycznych do uruchomienia próba krzyżowa /za 1 punkt poboru/ szt 4, KNR Przygotowanie instalacji gazów medycznych do uruchomienia przez przedmuchanie na obecność zanieczyszczeń stałych /za 1 punkt poboru/ szt 4, KNR Przygotowanie instalacji gazów medycznych do uruchomienia przez napełnienie instalcji gazów medycznych mediami /za 1 punkt poboru/ szt 4, KNR analogia Przygotowanie instalacji gazów medycznych do uruchomienia przez sprawdzenie tożsamości gazu szt 4,00000

3 PRZEDMIAR Strona KNR Przejście dachowe do wentylatora szt 2, KNR Wentylator sufitowy ø 150 szt 1, Kalk.własna Okablowanie i podłączenie wentylatorów dachowych kmpl 1, KNR Agregat zewnętrzny na dachu MXZ-5D102 szt 1, KNR Klimatyzator ścienny MSZ-SF50VE Qchl=5kW, Qg=5,8kW szt 2, Kalk.własna Orurowanie i podłączenie agregatu i jednostek ściennych wraz z uruchomieniem kmpl 1, INALACJA GAZÓW MEDYCZNYCH 05.1 INALACJA GAZÓW MEDYCZNYCH KNR Rurociąg miedziany do 1,0 MPa na ścianie ø 10 metr 8, KNR Rurociąg miedziany do 1,0 MPa na ścianie ø 12 metr 8, KNR Złączka miedziana gładka ø 10 - kolana szt 10, KNR Złączka miedziana gładka ø 12 - kolana szt 10, KNR Złączka miedziana gładka ø 10 szt 4, KNR Złączka miedziana gładka ø 12 szt 4, KNR Trójnik miedziany gładki ø 10 szt 2, KNR Trójnik miedziany gładki ø 12 szt 2, KNR Wykonanie połączenia lutowanego ø 10 szt 34, KNR Wykonanie połączenia lutowanego ø 12 szt 34, KNR Punkt poboru gazów medycznych podtynkowy kmpl 4, KNNR N Wykucie, zamurowanie i otynkowanie bruzd w ścianie z cegły na zaprawie cementowo-wapiennej m³ 0, KNR Ręczne wykonanie ślepych otworów w betonie głęb do 8 cm FI 20 szt 12, KNR Osadzenie kołków metalowych kotwiących M10 w ścianie szt 12, KNR Usunięcie z budynku gruzu m³ 0, KNR Wywiezienie gruzu samochodem skrzyniowym na odległość do 1 km, z ręcznym załadunkiem i wyładunkiem m³ 0, KNR Dodatek za dalsze 9 km wywozu gruzu samochodem ciężarowym m³ 0, Kalkulacja własna Wiercenie otworów w ścianach dla rurociągów ø 10-28mm metr 0, PRÓBY I PRACE KONTROLNE - próba I KNR analogia Przygotowanie instalacji gazów medycznych do uruchomienia próba krzyżowa /za 1 punkt poboru/ szt 4, KNR Próba instalacji gazów medycznych do 1,0 MPa - pierwsze 30 m szt 2, KNR Przygotowanie instalacji gazów medycznych do uruchomienia przez przedmuchanie na obecność zanieczyszczeń stałych /za 1 punkt poboru/ szt 4, KNR Przygotowanie instalacji gazów medycznych do uruchomienia przez napełnienie instalcji gazów medycznych mediami /za 1 punkt poboru/ szt 4, PRÓBY I PRACE KONTROLNE - próba II KNR Próba instalacji gazów medycznych do 1,0 MPa - pierwsze 30 m szt 2,00000

4 PRZEDMIAR Strona KNNR N Próba szczelności instalacji wodociągowej z rur z PE szt 1, KNNR N Dodatek za próbę szczelności instalacji wodociągowej w budynkach niemieszkalnych do ø 63 metr 67, MONTAŻ GRZEJNIKÓW I ARMATURY KNNR N Grzejnik stalowy płytowy higieniczny 20HV/600/400 szt 1, KNNR N Grzejnik stalowy płytowy higieniczny 20HV/600/800 szt 1, KNNR N Grzejnik stalowy płytowy higieniczny 20HV/900/560 szt 1, KNNR N Grzejnik stalowy płytowy higieniczny 20HV/900/800 szt 1, KNNR N Grzejnik stalowy płytowy higieniczny 20H/600/600 szt 1, KNNR N Grzejnik stalowy płytowy higieniczny 20H/600/1000 szt 1, KNNR N Grzejnik stalowy płytowy higieniczny 20H/600/1200 szt 1, MAT Zawieszenie grzejnika płytowego szt 7, KNNR N Zawór grzejnikowy kątowy podwójny ø 15 Multiflex szt 4, KNNR N Zawór grzejnikowy termostatyczny kątowy ø 15 szt 1, KNR Moduł regulacji temperatury Unibox RTL szt 2, KNNR N Głowica termostatyczna instytucjonalna-wzmocniona szt 5, KNNR N Ogranicznik temperatury powrotnej szt 2, KNNR N Odpowietrznik automatyczny do grzejnika szt 7, KNNR N Próba i regulacja instalacji c.o. na gorąco z regulacją szt 7, OGRZEWANIE PODŁOGOWE KNR Ogrzewanie podł-wężownica ślimakowa z rur systemu ø 16x2,2 co 150 mm m² 11, KNR Ogrzewanie podł-płyta grzewcza n/zbrojona wężown co 150 mm m² 11, MAT Płyta systemowa z folią laminowaną i styropianem m² 11, MAT Folia izolacyjna polietylen 0,2 mm m² 11, MAT Płyta styropianowa odm 20 grub 5 cm m² 11, MAT Rura do ogrz. podłogowego z PE-Xc z osłoną antydyfuzyjną max. parametry pracy temperatura pracy 90 C, ø 16x2,2 metr 61, KNR Termostat NEA 230v przewodowy z możliwością doregulowania temperatury o +/- 4 C i manualną zmianą trybu pracy. szt 1, KNR Siłownik termiczny 230V szt 2, KNNR N Regulator temperatury posadzki poprzez ograniczenie temperatury wody w pętli RTL z głowica termostatyczną szt 2, KNR Płukanie instalacji CO w bud mieszkal ø od 80 m metr 61, KNR Próba wodna ciśn instalacji CO w bud mieszkalnych ø metr 61, INALACJA WENTYLACJI I KLIMATYZACJI KNR Przewód wentylacyjny stalowy OC Spiro kołowy, do 55% udziału kształtek i ø 200 m² 5, KNR analog Przewód wentylacyjny elastyczny izolowany akustycznie i termicznie ø 100 m² 0, KNR Anemostat stalowy kołowy ø 160 szt 2, KNR Wentylator dachowy stalowy z regulatorem obrotów i wyłącznikiem serwisowym szt 2,00000

5 PRZEDMIAR Strona KNNR N Rurociąg PE w budynkach mieszkalnych ø 16x2,2 metr 35, KNNR N Rurociąg PE w budynkach mieszkalnych ø 20x2,8 metr 4, KNNR N Dodatek za podejście dopływowe z PE do zaworu, baterii ø 20 szt 6, KNNR N Dodatek za podejście PE do zaworu o połączeniu elastycznym z tworzywa ø 20 szt 1, KNR Izolacja rury ø 16 otuliną z pianki polietylenowej gr 20 mm metr 35, KNR Izolacja rury ø 20 otuliną z pianki polietylenowej gr 20 mm metr 4, PŁUKANIE I PRÓBY SZCZELNOŚCI KNNR N Płukanie instalacji wodociągowej w budynkach niemieszkalnych metr 39, KNNR N Próba szczelności instalacji wodociągowej z rur z PE szt 1, KNNR N Dodatek za próbę szczelności instalacji wodociągowej w budynkach niemieszkalnych do ø 63 metr 39, ARMATURA KNNR N Montaż baterii umywalkowej jednouchwytowej stojącej z 2-zaworami szt 1, KNNR N Montaż baterii lekarskiej (dla niepełnosprawnych) stojącej z 2-zaworami szt 1, KNNR N Montaż baterii zlewozmywak jednouchwytowej stojącej z 2-zaworami szt 1, INALACJA CENTRALNEGO OGRZEWANIA 03.1 ROBOTY PRZYGOTOWAWCZE I DEMONTAŻOWE Kalkulacja własna Spuszczenie wody ze zładu kmpl 1, KNNR N Wykucie, zamurowanie i otynkowanie bruzd w ścianie z cegły na zaprawie cementowej m³ 0, KNR Rozbiórka elementów betonowych niezbrojonych grubości ponad 15 cm - rozbiórka posadzki gr.20cm m³ 4, KNR Usunięcie z parteru budynku gruzu m³ 4, KNR Wywóz gruzu samochodami skrzyniowymi na odległość do 1 km m³ 4, KNR Wywóz gruzu samochodami skrzyniowymi na każdy następny 1 km /dalsze 9km/ m³ 4, Kalk.własna Opłata za umieszczenie odpadów na składowisku Mg 7, MONTAŻ RUROCIĄGÓW I IZOLACJI TERMICZNEJ KNR Wstawienie odgałęzienia z rur stalowych ø mm szt 4, KNNR N analog Rurociąg z rur PE na ścianach ø 16x2,0 metr 67, KNR Izolacja rury ø 20 otuliną z pianki polietylenowej gr 20 mm metr 67, PŁUKANIE I PRÓBY SZCZELNOŚCI Kalkulacja własna Ponowne napełnienie wodą zładu kmpl 1, KNNR N Płukanie instalacji C.O. w budynkach niemieszkalnych metr 67,00000

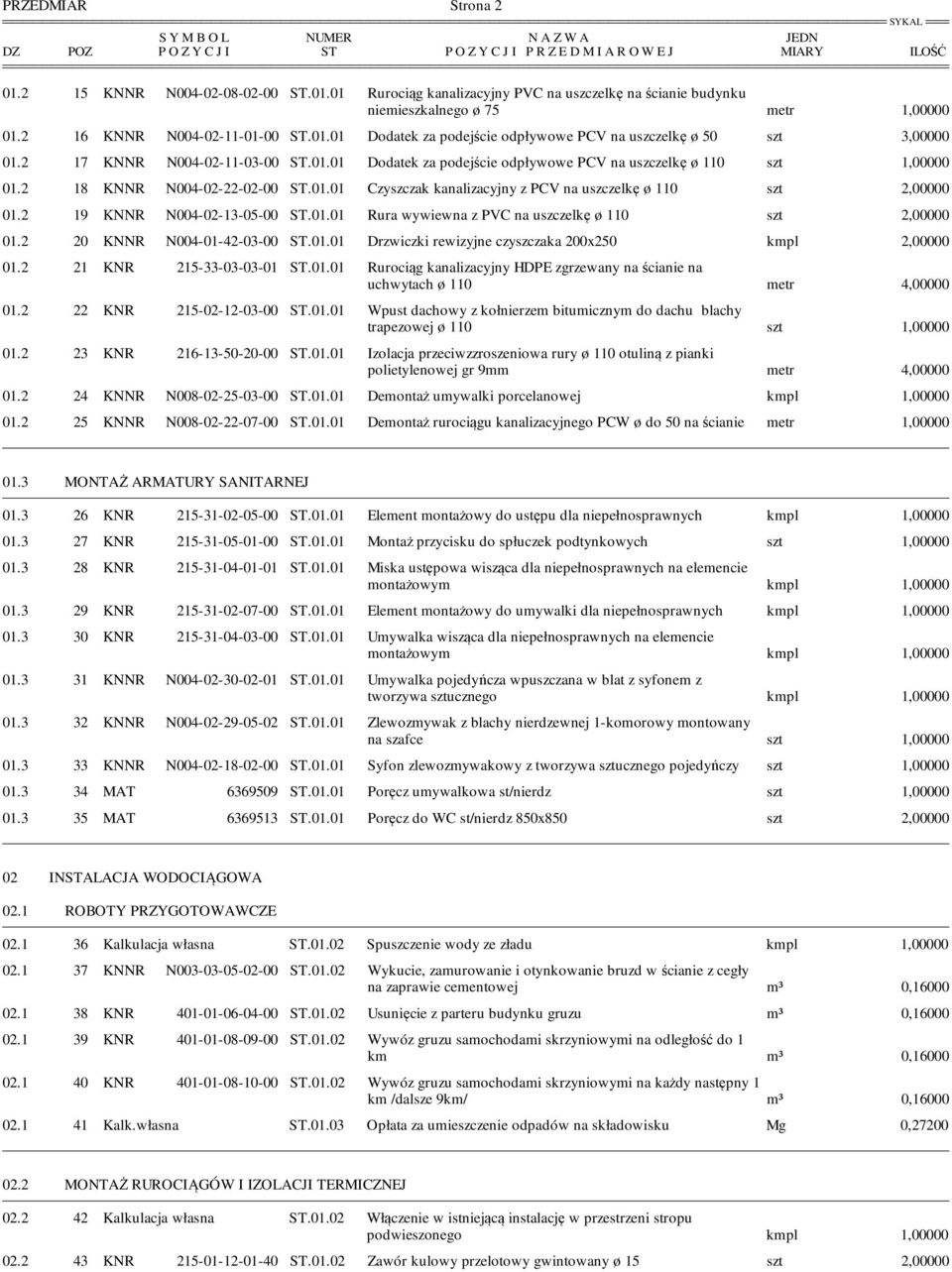

6 PRZEDMIAR Strona KNNR N Rurociąg kanalizacyjny PVC na uszczelkę na ścianie budynku niemieszkalnego ø 75 metr 1, KNNR N Dodatek za podejście odpływowe PCV na uszczelkę ø 50 szt 3, KNNR N Dodatek za podejście odpływowe PCV na uszczelkę ø 110 szt 1, KNNR N Czyszczak kanalizacyjny z PCV na uszczelkę ø 110 szt 2, KNNR N Rura wywiewna z PVC na uszczelkę ø 110 szt 2, KNNR N Drzwiczki rewizyjne czyszczaka 200x250 kmpl 2, KNR Rurociąg kanalizacyjny HDPE zgrzewany na ścianie na uchwytach ø 110 metr 4, KNR Wpust dachowy z kołnierzem bitumicznym do dachu blachy trapezowej ø 110 szt 1, KNR Izolacja przeciwzzroszeniowa rury ø 110 otuliną z pianki polietylenowej gr 9mm metr 4, KNNR N Demontaż umywalki porcelanowej kmpl 1, KNNR N Demontaż rurociągu kanalizacyjnego PCW ø do 50 na ścianie metr 1, MONTAŻ ARMATURY SANITARNEJ KNR Element montażowy do ustępu dla niepełnosprawnych kmpl 1, KNR Montaż przycisku do spłuczek podtynkowych szt 1, KNR Miska ustępowa wisząca dla niepełnosprawnych na elemencie montażowym kmpl 1, KNR Element montażowy do umywalki dla niepełnosprawnych kmpl 1, KNR Umywalka wisząca dla niepełnosprawnych na elemencie montażowym kmpl 1, KNNR N Umywalka pojedyńcza wpuszczana w blat z syfonem z tworzywa sztucznego kmpl 1, KNNR N Zlewozmywak z blachy nierdzewnej 1-komorowy montowany na szafce szt 1, KNNR N Syfon zlewozmywakowy z tworzywa sztucznego pojedyńczy szt 1, MAT Poręcz umywalkowa st/nierdz szt 1, MAT Poręcz do WC st/nierdz 850x850 szt 2, INALACJA WODOCIĄGOWA 02.1 ROBOTY PRZYGOTOWAWCZE Kalkulacja własna Spuszczenie wody ze zładu kmpl 1, KNNR N Wykucie, zamurowanie i otynkowanie bruzd w ścianie z cegły na zaprawie cementowej m³ 0, KNR Usunięcie z parteru budynku gruzu m³ 0, KNR Wywóz gruzu samochodami skrzyniowymi na odległość do 1 km m³ 0, KNR Wywóz gruzu samochodami skrzyniowymi na każdy następny 1 km /dalsze 9km/ m³ 0, Kalk.własna Opłata za umieszczenie odpadów na składowisku Mg 0, MONTAŻ RUROCIĄGÓW I IZOLACJI TERMICZNEJ Kalkulacja własna Włączenie w istniejącą instalację w przestrzeni stropu podwieszonego kmpl 1, KNR Zawór kulowy przelotowy gwintowany ø 15 szt 2,00000

7 POZNAŃ Samolicz sykal.pl PRZEDMIAR ROBÓT CPV: Roboty budowlane w zakresie budowy obiektów budowlanych opieki zdrowotnej i społecznej, krematoriów oraz obiektów użyteczności publicznej Budowa: PRZEBUDOWA IZBY PRZYJĘĆ SPECJALIYCZNEGO ZOZ NAD Obiekt: PRZEBUDOWA IZBY PRZYJĘĆ SPECJALIYCZNEGO ZOZ NAD Rodzaj robót: INALACJE SANITARNE:INALACJA WENTYLACJI MECHANICZNEJ,INALACJA C.O, INALACJA WOD-KAN I P.POŻ, GAZÓW MEDYCZNYCH Lokalizacja: UL.KRYSIEWICZA 7/8, POZNAŃ Inwestor: SPECJALIZTYCZNY ZESPÓŁ OPIEKI ZDROWOTNEJ NAD MATKĄ i DZIECKIEM SAMODZIELNY PUBLICZNY ZESPÓŁ OPIEKI ZDROWOTNEJ W POZNANIU UL.KRYSIEWICZA 7/8, POZNAŃ PRZEDMIAR Strona 1 01 INALACJA KANALIZACJI SANITARNEJ I DESZCZOWEJ 01.1 ROBOTY PRZYGOTOWAWCZE KNNR N Wykucie, zamurowanie i otynkowanie bruzd w ścianie z cegły na zaprawie cementowej m³ 0, KNR Rozbiórka elementów betonowych niezbrojonych grubości ponad 15 cm - rozbiórka posadzki gr.20cm m³ 1, KNR Usunięcie z parteru budynku gruzu m³ 1, KNR Wywóz gruzu samochodami skrzyniowymi na odległość do 1 km m³ 1, KNR Wywóz gruzu samochodami skrzyniowymi na każdy następny 1 km /dalsze 9km/ m³ 1, Kalk.własna Opłata za umieszczenie odpadów na składowisku Mg 2, KNNR N Podkład z betonu żwirowego na gruncie m³ 1, KNNR N Warstwa wyrównawcza z zaprawy cementowej grub 2 cm zatarta na ostro m² 7, KNR Przegroda ogniowa dla rury ø 110 szt 1, MONTAŻ RUROCIĄGÓW Kalk.własna Włączenie w istniejącą kanalizację podposadzkową kmpl 1, KNNR N Rurociąg kanalizacyjny PVC kl.s na uszczelkę pod posadzką wewnątrz budynków ø 160 metr 10, KNNR N Rurociąg kanalizacyjny PVC kl.s na uszczelkę pod posadzką wewnątrz budynków ø 110 metr 2, KNNR N Rurociąg kanalizacyjny PVC na uszczelkę na ścianie budynku niemieszkalnego ø 110 metr 11, KNNR N Rurociąg kanalizacyjny PVC na uszczelkę na ścianie budynku niemieszkalnego ø 50 metr 4,00000

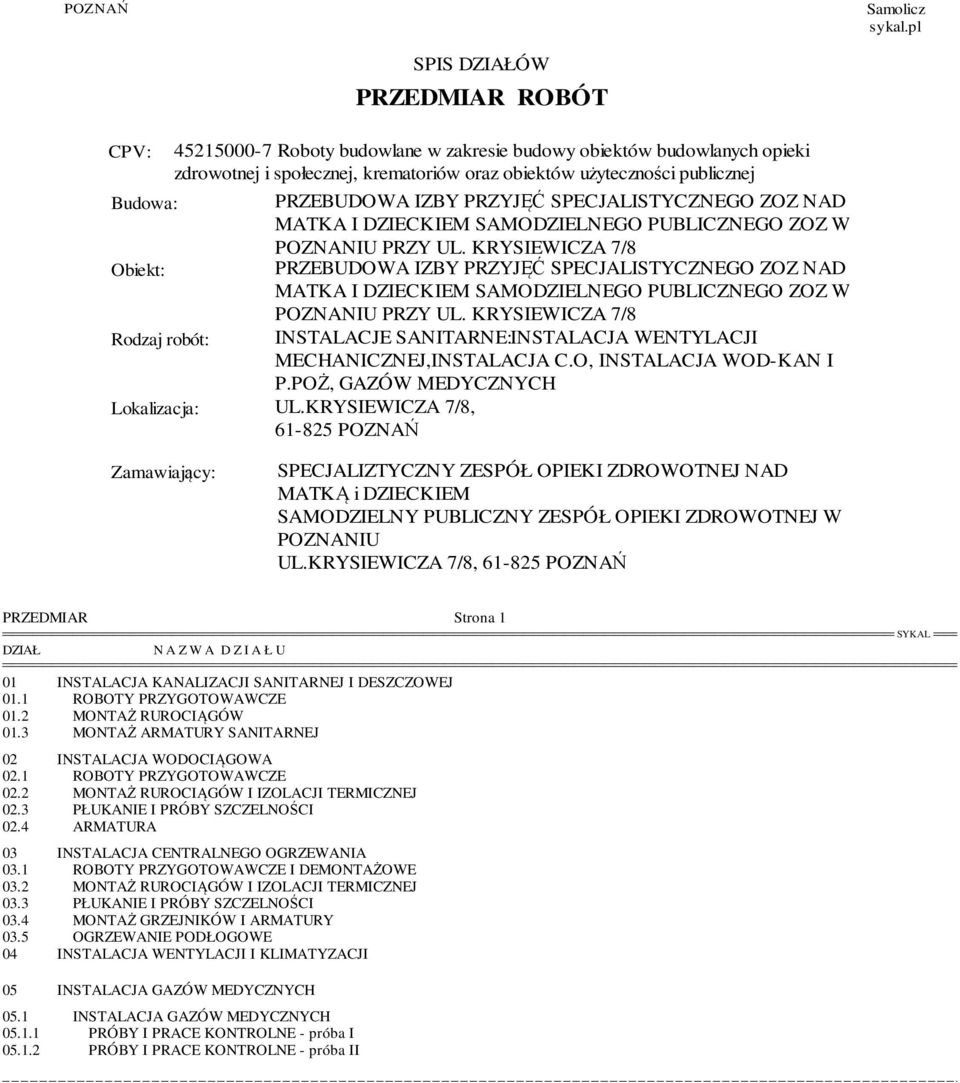

8 POZNAŃ Samolicz sykal.pl SPIS DZIAŁÓW PRZEDMIAR ROBÓT CPV: Roboty budowlane w zakresie budowy obiektów budowlanych opieki zdrowotnej i społecznej, krematoriów oraz obiektów użyteczności publicznej Budowa: PRZEBUDOWA IZBY PRZYJĘĆ SPECJALIYCZNEGO ZOZ NAD Obiekt: PRZEBUDOWA IZBY PRZYJĘĆ SPECJALIYCZNEGO ZOZ NAD Rodzaj robót: INALACJE SANITARNE:INALACJA WENTYLACJI MECHANICZNEJ,INALACJA C.O, INALACJA WOD-KAN I P.POŻ, GAZÓW MEDYCZNYCH Lokalizacja: UL.KRYSIEWICZA 7/8, POZNAŃ Zamawiający: SPECJALIZTYCZNY ZESPÓŁ OPIEKI ZDROWOTNEJ NAD MATKĄ i DZIECKIEM SAMODZIELNY PUBLICZNY ZESPÓŁ OPIEKI ZDROWOTNEJ W POZNANIU UL.KRYSIEWICZA 7/8, POZNAŃ PRZEDMIAR Strona 1 DZIAŁ D Z I A Ł U 01 INALACJA KANALIZACJI SANITARNEJ I DESZCZOWEJ 01.1 ROBOTY PRZYGOTOWAWCZE 01.2 MONTAŻ RUROCIĄGÓW 01.3 MONTAŻ ARMATURY SANITARNEJ 02 INALACJA WODOCIĄGOWA 02.1 ROBOTY PRZYGOTOWAWCZE 02.2 MONTAŻ RUROCIĄGÓW I IZOLACJI TERMICZNEJ 02.3 PŁUKANIE I PRÓBY SZCZELNOŚCI 02.4 ARMATURA 03 INALACJA CENTRALNEGO OGRZEWANIA 03.1 ROBOTY PRZYGOTOWAWCZE I DEMONTAŻOWE 03.2 MONTAŻ RUROCIĄGÓW I IZOLACJI TERMICZNEJ 03.3 PŁUKANIE I PRÓBY SZCZELNOŚCI 03.4 MONTAŻ GRZEJNIKÓW I ARMATURY 03.5 OGRZEWANIE PODŁOGOWE 04 INALACJA WENTYLACJI I KLIMATYZACJI 05 INALACJA GAZÓW MEDYCZNYCH 05.1 INALACJA GAZÓW MEDYCZNYCH PRÓBY I PRACE KONTROLNE - próba I PRÓBY I PRACE KONTROLNE - próba II

9 POZNAŃ Samolicz sykal.pl PRZEDMIAR ROBÓT CPV: Roboty budowlane w zakresie budowy obiektów budowlanych opieki zdrowotnej i społecznej, krematoriów oraz obiektów użyteczności publicznej Budowa: PRZEBUDOWA IZBY PRZYJĘĆ SPECJALIYCZNEGO ZOZ NAD Obiekt: PRZEBUDOWA IZBY PRZYJĘĆ SPECJALIYCZNEGO ZOZ NAD Rodzaj robót: INALACJE SANITARNE:INALACJA WENTYLACJI MECHANICZNEJ,INALACJA C.O, INALACJA WOD-KAN I P.POŻ, GAZÓW MEDYCZNYCH Lokalizacja: UL.KRYSIEWICZA 7/8, POZNAŃ Inwestor: SPECJALIZTYCZNY ZESPÓŁ OPIEKI ZDROWOTNEJ NAD MATKĄ i DZIECKIEM SAMODZIELNY PUBLICZNY ZESPÓŁ OPIEKI ZDROWOTNEJ W POZNANIU UL.KRYSIEWICZA 7/8, POZNAŃ Przedmiar sporządził:
