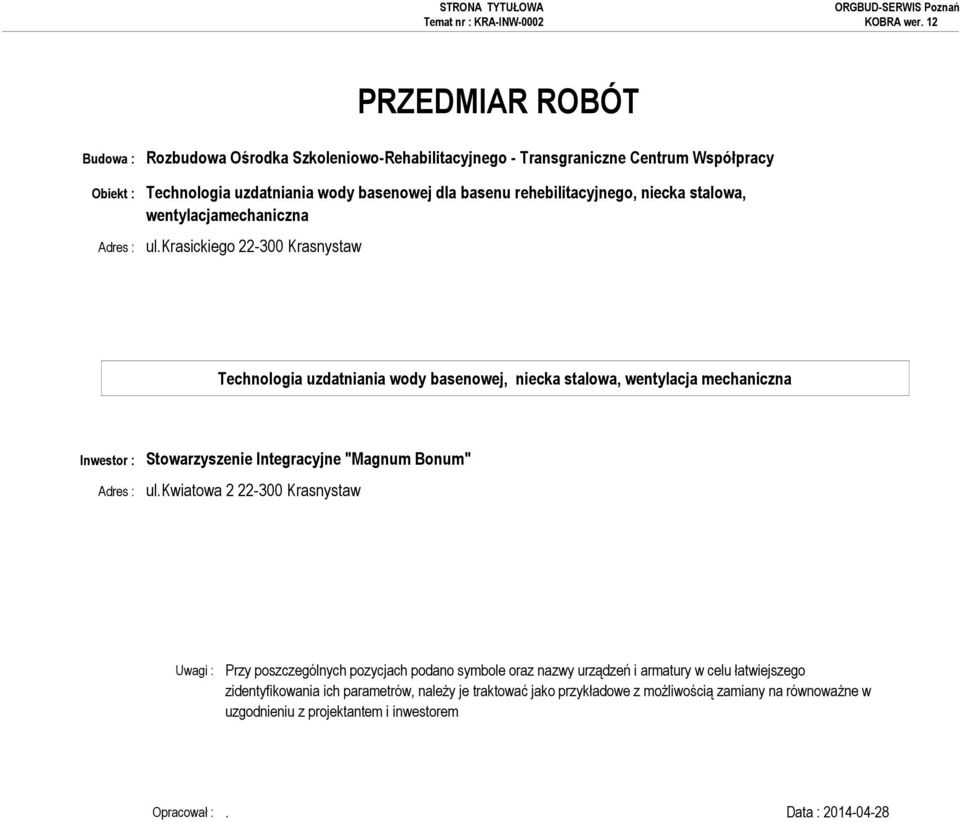

1 STRONA TYTUŁOWA ORGBUD-SERWIS Poznań PRZEDMIAR ROBÓT Budowa : Rozbudowa Ośrodka Szkoleniowo-Rehabilitacyjnego - Transgraniczne Centrum Współpracy Obiekt : Technologia uzdatniania wody basenowej dla basenu rehebilitacyjnego, niecka stalowa, wentylacjamechaniczna Adres : ul.krasickiego Krasnystaw Inwestor : Stowarzyszenie Integracyjne "Magnum Bonum" Adres : ul.kwiatowa Krasnystaw Uwagi : Przy poszczególnych pozycjach podano symbole oraz nazwy urządzeń i armatury w celu łatwiejszego zidentyfikowania ich parametrów, należy je traktować jako przykładowe z możliwością zamiany na równoważne w uzgodnieniu z projektantem i inwestorem Opracował :. Data :

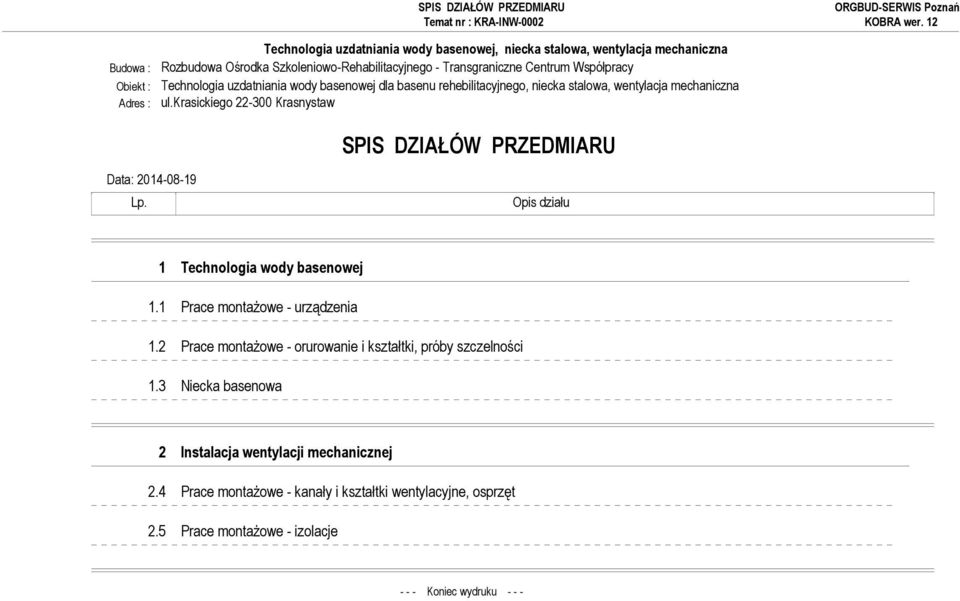

2 SPIS DZIAŁÓW PRZEDMIARU ORGBUD-SERWIS Poznań Budowa : Obiekt : Adres : Rozbudowa Ośrodka Szkoleniowo-Rehabilitacyjnego - Transgraniczne Centrum Współpracy Technologia uzdatniania wody basenowej dla basenu rehebilitacyjnego, niecka stalowa, wentylacja mechaniczna ul.krasickiego Krasnystaw SPIS DZIAŁÓW PRZEDMIARU Data: Lp. Opis działu 1 Technologia wody basenowej 1.1 Prace montażowe - urządzenia 1.2 Prace montażowe - orurowanie i kształtki, próby szczelności 1.3 Niecka basenowa 2 Instalacja wentylacji mechanicznej 2.4 Prace montażowe - kanały i kształtki wentylacyjne, osprzęt 2.5 Prace montażowe - izolacje Koniec wydruku - - -

3 Budowa : Rozbudowa Ośrodka Szkoleniowo-Rehabilitacyjnego - Transgraniczne Centrum Współpracy Obiekt : Technologia uzdatniania wody basenowej dla basenu rehebilitacyjnego, niecka stalowa, wentylacja mechaniczna Adres : ul.krasickiego Krasnystaw Data: Technologia wody basenowej 1.1 Prace montażowe - urządzenia 1 KNR IZOiEPB ORGBUD W-wa 2,000 szt Filtr wielowarstwowy DELTA-1200 D 1000 z dnem dyszowym, wziernikiem i włazem bocznym. Cisnienie max 2,5 bara, wysokość złoża 1200 mm, króćce przylaczeniowe 3", Q= 23,55 m3/h, przy predkosci filtracji 30 m/h. Wyposazony w panel pomiaru cisnienia, odpowietrzni, oklapowanie dn80 2 Pozycja 2,000 kpl Dostawa materiałów - złoże filtra: żwir 3-5mm kg, żwir 1-2 mm kg, piasek 0,4-0,8mm kg 3 KNR IZOiEPB ORGBUD W-wa 2,000 kpl [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 9/96 ] Pompa obiegowa Badu resort 40 0 moc 2,2kW 4 KNR IGM Warszawa 1,000 1 układ [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Aquafides 3AF300 T wyposażona w 3 niskociśnieniowe promienniki amalgamatowe po 275W, przyłacza DN100, monitoring promieniowania UV, selektywny (dla fali 254nm), elektroniczne balasty zasilające, czujnik promieniowania UV zgodny z Ö-norm., wyjście sygnałowe 0/4-20 ma, złącze USB do komunikacji z komputerem, panel operatorski z wyświetlaczeminformacyjnym o stanie pracy urządzenia, komunikatach alarmowych, ilości (wyrażonej w godzinach) pracy urządzenia, odczyt natężenia promieniowania UV wyrażony w W/m2, promienniki o żywotności minimum godzin, reaktor wykonany ze stali KO elektropolerowany o stopniu ochrony elektrycznej IP 65, szafa zasilajaca w wykonaniu IP 54, port komunikacyjny dla instalacji centralnego systemu kontrolnego. Możliwość zdalnego załaczania i wyłączania urzadzenia, możliwość montażu modułów UV z obu stron reaktora. Układ automatycznego czyszczenia. 5 KNR IGM Warszawa 1,000 1 układ [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Sterownik pomiarowy PROCES INSTRUMENTS CIRUS AquaSence z czterema wejściamipomiarowymi ( wolny clor, ph + temperatura, redox ), regulatorami PID z wyjściami 4-20 ma lub przekaźnikowymi do pomp, wyświetlaczem kolorowym LCD 320x240, rejstrator zdarzeń systemowych (wyłączenia, alarmy, błędy, kalibracje itp.), rejestrator danych pomiarowych (do w wewnetrznej pamięci, a następnie na karcie usd, wykresy, możliwość zapisu w formacie CSV), moduł komunikacyjny do współpracy z modemem GPRS, zasilanie 230V AC / 60 VA maxprzepływowa cela pomiarowa - podwójna, przepływ próbki (wolny wypływ) ok 30 l/h (min. 12l/h), ciśnienie wody 0#1 bar, zakres temperatury pracy 0#50 st. C, wykonanie PVC, EPDM, poliwęglan, wyposażona w czujnik przepływu próbki przez celę (flow switch), filtr próbki 80um z wymiennymi wkładami.elektroda pomiaru chloru z pomiarem wolnego chloru w zakresie 0,01-10 mg/l (ppm), automatyczna kompensacja temperatury, zakres ph 4#9, zakres temperatury pracy 0#50 st. CElektroda pomiaru ph - elektroda zespolona, pomiarowa + referencyjna ze złaczem polimerowym, zakres ph 0#14, nachylenie 95#102%, zakres ciśnień 0-10 bar, zakres temperatur 0-90 st. C, automatyczna kompensacja temperaturyelektroda pomiaru Redox - elektroda platynowa, zakres pomiarowy do mv, nachylenie 95#102%, zakres ciśnienia 0-10 bar, zakres temperatur 0#90 st. C 6 KNR IZOiEPB ORGBUD W-wa 1,000 szt [ Wydanie - Warszawa 1987 r.z uwzgl.bi do 9/96 ] Wymiennik ciepła typ B1000 Secespol 7 KNR WACETOB Warszawa 1,000 kpl [ Wydanie - Warszawa 1998 r. ] Dodatki za wykonanie obustronnych podejść do wodomierzy skrzydełkowych, w rurociągach stalowych, o średnicy nominalnej: 32 mm - na uchwytach

4 1.1. Prace montażowe - urządzenia 8 KNR WACETOB Warszawa 1,000 kpl [ Wydanie - Warszawa 1998 r. ] Montaż wodomierzy skrzydełkowych domowych 6 m3/h 9 KNR IZOiEPB ORGBUD W-wa 1,000 szt Filtr skośny siatkowy 1 1/4" 10 KNR IGM Warszawa 1,000 1 układ [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Zawór z napędem elektrycznym NZ Z/O 230V; 1 1/4" 11 KNR IZOiEPB ORGBUD W-wa 1,000 kpl [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 9/96 ] Pompa automatycznego dozowania NaOCl - TACMINA CLPWM-60-ATCF-6x8PE-W-CE-EUP - specjalne wykonanie do podchlorynu sodu -wydajność 3,6 l/h przy ciśnieniu 10 bar., przyłącza ssące i tłoczne 6x8mm PE, silnik 230V AC, 20W, sterowanie 4-20 ma, sygnał STOP i ALARM materiał stykający się z cieczą - głowica akrylowa, membrana PTFE, oring Viton, kulki zaworów ceramiczne, w zestawie linia ssąca, zawór wtryskowy, przewód sterujący. Zbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą 12 KNR IZOiEPB ORGBUD W-wa 1,000 kpl [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 9/96 ] Pompa automatycznego dozowania korektora ph TACMINA PWM-30-VTCF-6x8PE-W-CE-EUP - wydajność 1,8l/h przy ciśnieniu 10 bar.,przyłącza ssące i tłoczne 6x8mm PE, silnik 230V AC, 20W, sterowanie 4-20 ma, sygnał STOP i ALARM, materiał stykający się z cieczą -głowica viton, membrana PTFE, oring viton, kulki zaworów ceramiczne, w zestawie: linia ssąca, zawór wtryskowy, przewód sterujący Zbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą 13 KNR IZOiEPB ORGBUD W-wa 1,000 kpl [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 9/96 ] Pompa automatycznego dozowania koagulantu TACMINA PWM-30-VTCF-6x8PE-W-CE-EUP - wydajność 1,8l/h przy ciśnieniu 10 bar.,przyłącza ssące i tłoczne 6x8mm PE, silnik 230V AC, 20W, sterowanie 4-20 ma, sygnał STOP i ALARM, materiał stykający się z cieczą -głowica viton, membrana PTFE, oring viton, kulki zaworów ceramiczne, w zestawie: linia ssąca, zawór wtryskowy, przewód sterującyzbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą 14 KNR IZOiEPB ORGBUD W-wa 3,000 szt Zbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą dozującą z filtrem cząstek stałych, poziomowskaz, zintegrowana linia odpowietrzania głowicy pompy, uchwyty i kanały kablowe w konstrukcji zbiornika. Zbiornik fabrycznie przystosowany do montażu do podłoża. 15 KNR IGM Warszawa 1,000 pole [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Rozdzielnica elektryczna zasilająca urządzenia technologii basenowej basenu zasilająca w energię elektryczną urządzenia o łącznej mocy 18,8kW. Rozdzielnica wyposażona w wyłącznik główny, czujnik zaniku fazy, wyłączniki różnicowo # prądowe, bezpieczniki, wyłączniki silnikowe (dla dużych mocy przełączniki gwiazda # trójkąt lub softstarty), styczniki, styki pomocnicze sygnalizacyjne, lampki kontrolne. Okablowanie szafy oraz rozprowadzenie instalacji elektrycznej do poszczególnych urządzeń.

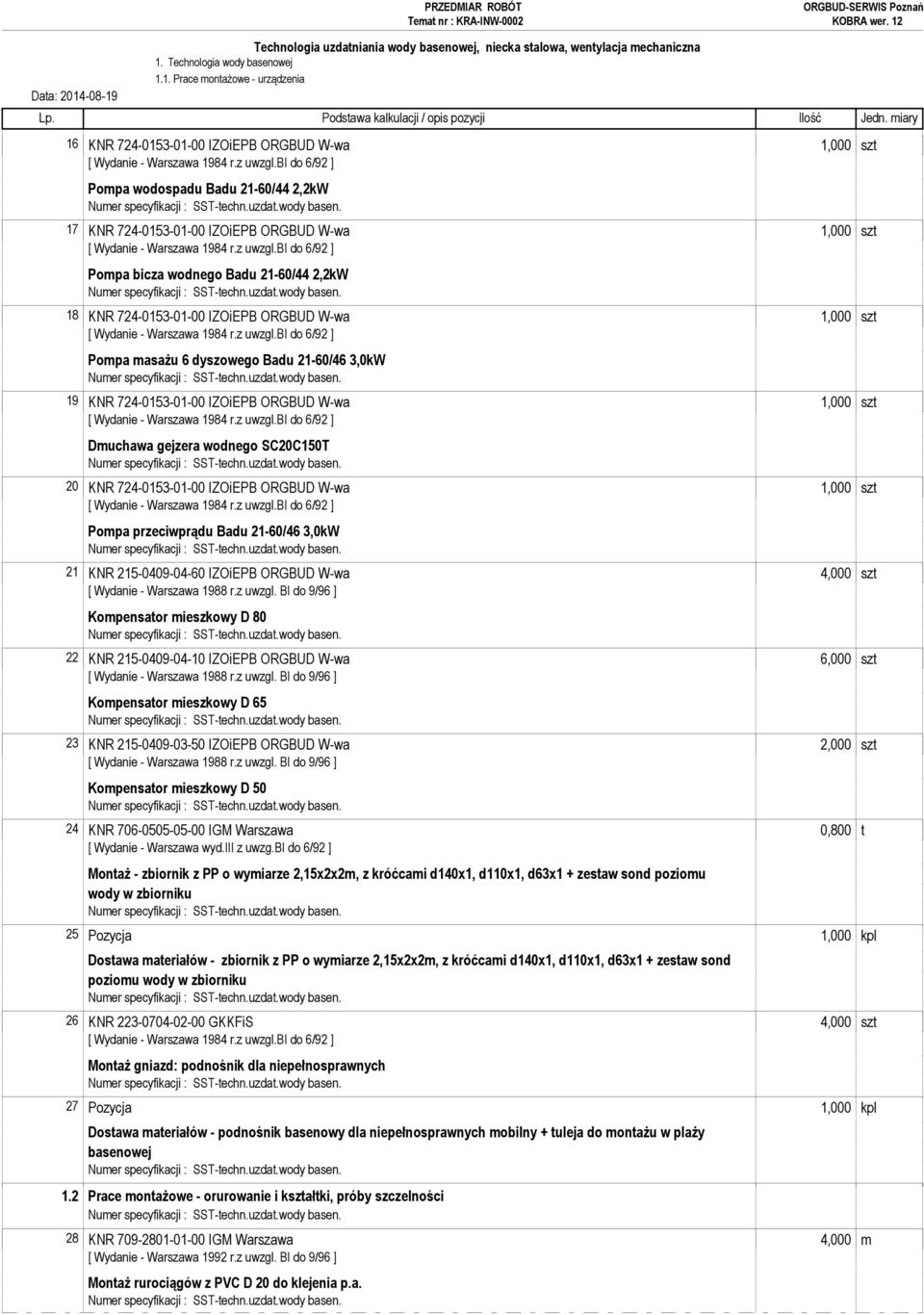

5 1.1. Prace montażowe - urządzenia 16 KNR IZOiEPB ORGBUD W-wa 1,000 szt Pompa wodospadu Badu 21-60/44 2,2kW 17 KNR IZOiEPB ORGBUD W-wa 1,000 szt Pompa bicza wodnego Badu 21-60/44 2,2kW 18 KNR IZOiEPB ORGBUD W-wa 1,000 szt Pompa masażu 6 dyszowego Badu 21-60/46 3,0kW 19 KNR IZOiEPB ORGBUD W-wa 1,000 szt Dmuchawa gejzera wodnego SC20C150T 20 KNR IZOiEPB ORGBUD W-wa 1,000 szt Pompa przeciwprądu Badu 21-60/46 3,0kW 21 KNR IZOiEPB ORGBUD W-wa 4,000 szt Kompensator mieszkowy D KNR IZOiEPB ORGBUD W-wa 6,000 szt Kompensator mieszkowy D KNR IZOiEPB ORGBUD W-wa 2,000 szt Kompensator mieszkowy D KNR IGM Warszawa 0,800 t [ Wydanie - Warszawa wyd.iii z uwzg.bi do 6/92 ] Montaż - zbiornik z PP o wymiarze 2,15x2x2m, z króćcami d140x1, d110x1, d63x1 + zestaw sond poziomu wody w zbiorniku 25 Pozycja 1,000 kpl Dostawa materiałów - zbiornik z PP o wymiarze 2,15x2x2m, z króćcami d140x1, d110x1, d63x1 + zestaw sond poziomu wody w zbiorniku 26 KNR GKKFiS 4,000 szt Montaż gniazd: podnośnik dla niepełnosprawnych 27 Pozycja 1,000 kpl Dostawa materiałów - podnośnik basenowy dla niepełnosprawnych mobilny + tuleja do montażu w plaży basenowej 1.2 Prace montażowe - orurowanie i kształtki, próby szczelności 28 KNR IGM Warszawa 4,000 m Montaż rurociągów z PVC D 20 do klejenia p.a.

6 1.2. Prace montażowe - orurowanie i kształtki, próby szczelności 29 KNR IGM Warszawa 10,000 m Montaż rurociągów z PCV D 40 do klejenia p.a. 30 KNR IGM Warszawa 42,000 m Montaż rurociągów z PVC D 63 do klejenia p.a. 31 KNR IGM Warszawa 10,000 m Montaż rurociągów z PVC D 75 do klejenia p.a. 32 KNR IGM Warszawa 80,000 m Montaż rurociągów z PCV D 90 do klejenia p.a. 33 KNR IGM Warszawa 75,000 m Montaż rurociągów z PCV D 110 do klejenia p.a. 34 KNR IGM Warszawa 1,000 m Montaż rurociągów z PCV D 140 do klejenia p.a. 35 KNR IGM Warszawa 4,000 m Montaż rurociągów z PCV D 160 do klejenia p.a. 36 KNR IGM Warszawa 16,000 m Montaż rurociągów z PCV D 200 do klejenia p.a. 37 KNR IGM Warszawa 5,000 szt Montaż kształtek z PVC D 20 do klejenia - ilość szacunkowa p.a. 5 = 5,000 Razem = 5,000 szt 38 KNR IGM Warszawa 2,000 szt Montaż kształtek z PVC D 25 do klejenia - ilość szacunkowa p.a. 2 = 2,000 Razem = 2,000 szt 39 KNR IGM Warszawa 2,000 szt Montaż kształtek z PVC D 32 do klejenia - ilość szacunkowa p.a. 2 = 2,000 Razem = 2,000 szt 40 KNR IGM Warszawa 14,000 szt Montaż kształtek z PVC D 40 do klejenia - ilość szacunkowa p.a = 14,000

7 1.2. Prace montażowe - orurowanie i kształtki, próby szczelności Razem = 14,000 szt 41 KNR IGM Warszawa 46,000 szt Montaż kształtek z PVC D 63 do klejenia - ilość szacunkowa p.a = 46,000 Razem = 46,000 szt 42 KNR IGM Warszawa 25,000 szt Montaż kształtek z PCV D 75 do klejenia - ilość szacunkowa p.a = 25,000 Razem = 25,000 szt 43 KNR IGM Warszawa 126,000 szt Montaż kształtek z PCV D 90 do klejenia - ilość szacunkowa p.a = 126,000 Razem = 126,000 szt 44 KNR IGM Warszawa 53,000 szt Montaż kształtek z PCV D 110 do klejenia - ilość szacunkowa p.a = 53,000 Razem = 53,000 szt 45 KNR IGM Warszawa 34,000 szt Montaż kształtek z PCV D 140 do klejenia - ilość szacunkowa p.a = 34,000 Razem = 34,000 szt 46 KNR IGM Warszawa 11,000 szt Montaż kształtek z PCV D 160 do klejenia - ilość szacunkowa p.a = 11,000 Razem = 11,000 szt 47 KNR IGM Warszawa 20,000 szt Montaż kształtek z PCV D 200 do klejenia - ilość szacunkowa p.a = 20,000 Razem = 20,000 szt 48 KNR WACETOB Warszawa 146,000 m [ Wydanie - Warszawa 1992 r. ] Nakłady na próby wodne rurociągów na ciśnienie próbne do 4,0 MPa - śr.ruroc. do 102,0mm = 146,000 Razem = 146,000 m 49 KNR WACETOB Warszawa 96,000 m [ Wydanie - Warszawa 1992 r. ] Nakłady na próby wodne rurociągów na ciśnienie próbne do 4,0 MPa - śr.ruroc. 102,0-273,0mm = 96,000

8 1.2. Prace montażowe - orurowanie i kształtki, próby szczelności Razem = 96,000 m 50 Pozycja 1,000 kpl Dostawa materiałów - mocowania rurociągów, śruby 51 Pozycja 1,000 kpl Dostawa materiałów - kształtki PVC do klejenia 52 KNR WACETOB Warszawa 2,000 szt [ Wydanie - Warszawa 1998 r. ] Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 20 mm - zawory kulowe 53 KNR WACETOB Warszawa 3,000 szt [ Wydanie - Warszawa 1998 r. ] Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 40 mm - zawory kulowe 54 KNR WACETOB Warszawa 3,000 szt [ Wydanie - Warszawa 1998 r. ] Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 63 mm - zawory kulowe 55 KNR IGM Warszawa 2,000 szt Klapa zwrotna D 80 PVC 56 KNR IGM Warszawa 1,000 szt Klapa zwrotna D 150 PVC 57 KNR IGM Warszawa 2,000 szt Przepustnica międzykołnierzowa D KNR IGM Warszawa 7,000 szt Przepustnica międzykołnierzowa D KNR IGM Warszawa 13,000 szt Przepustnica międzykołnierzowa D KNR IGM Warszawa 2,000 szt Przepustnica międzykołnierzowa D Pozycja 1,000 kpl Rozruch instalacji wraz z środkami chemicznymi 1.3 Niecka basenowa 62 Pozycja 1,000 kpl Dostawa i montaż: niecka basenu rehabilitacyjnego ze stali nierdzewnej o wymiarach wewnętrznych 2,7 x 10 m i głębokości 1,19 m z rynną przelewową na całym obwodzie basenu, Wyposażenie: kanał napływowy denny wraz z układem hydrauliki napływu, układ hydrauliki odpływu rynien przelewowych, drabinka zejściowa w niszy wraz z poręczami 2 kpl., muszla probiercza, wpust denny, dyszą ssącą odkurzacza wodnego, kratką przykrywającą rynnę przelewową wykonaną z tworzywa, oświetleniem podwodnym - 5 lamp LED RGB, zestawem urządzeń terapeutycznych (w tym: masaż karku, armatka wodna, masaż ścienny 6-dyszyowy podzielony na 2 sekcje, przeciwprąd, gejzer powietrzny denny, poręcze do ćwiczeń montowane do wewnętrznej krawędzi basenu. Urządzenia typu pompy dmuchawy wraz z armaturą instalacyjną oraz okablowaniem po stronie instalacji technologii uzdatniania wody )

9 1.3. Niecka basenowa 2 Instalacja wentylacji mechanicznej 2.4 Prace montażowe - kanały i kształtki wentylacyjne, osprzęt 63 KNR IZOiEPB ORGBUD W-wa 15,800 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 35%, z blachy stalowej: ocynkowanej ; obwód ponad 1000 do 1400 mm 64 KNR IZOiEPB ORGBUD W-wa 16,500 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 35%, z blachy stalowej: ocynkowanej ; obwód ponad 1400 do 1800 mm 65 KNR IZOiEPB ORGBUD W-wa 44,100 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 55%, z blachy stalowej: ocynkowanej ; obwód ponad 1800 do 4400 mm 66 KNR IZOiEPB ORGBUD W-wa 16,200 m2 Przewody wentylacyjne kołowe typu S (Spiro), z blachy stalowej ocynkowanej, o udziale kształtek do 35% i średnicy : ponad 200 do 315 mm 67 KNR IZOiEPB ORGBUD W-wa 1,000 szt Czerpnie/wyrzutnia ścienna prostokątna 500x KNR IZOiEPB ORGBUD W-wa 1,000 szt Klapa p.poż. FKA-EU 500x350 CZ1: 1 = 1,000 Razem = 1,000 szt 69 KNR IZOiEPB ORGBUD W-wa 1,000 szt Klapa p.poż. FKRS-EU D 315 L=400 WYW1: 1 = 1,000 Razem = 1,000 szt 70 KNR IZOiEPB ORGBUD W-wa 2,000 szt Tłumiki akustyczne płytowe 350x700 L=1000 N1: 1 = 1,000 W1: 1 = 1,000 Razem = 2,000 szt 71 KNR IZOiEPB ORGBUD W-wa 4,000 szt Kratki wentylacyjne 625x225 N1: 4 = 4,000 Razem = 4,000 szt 72 KNR IZOiEPB ORGBUD W-wa 2,000 szt Kratki wentylacyjne 800x350

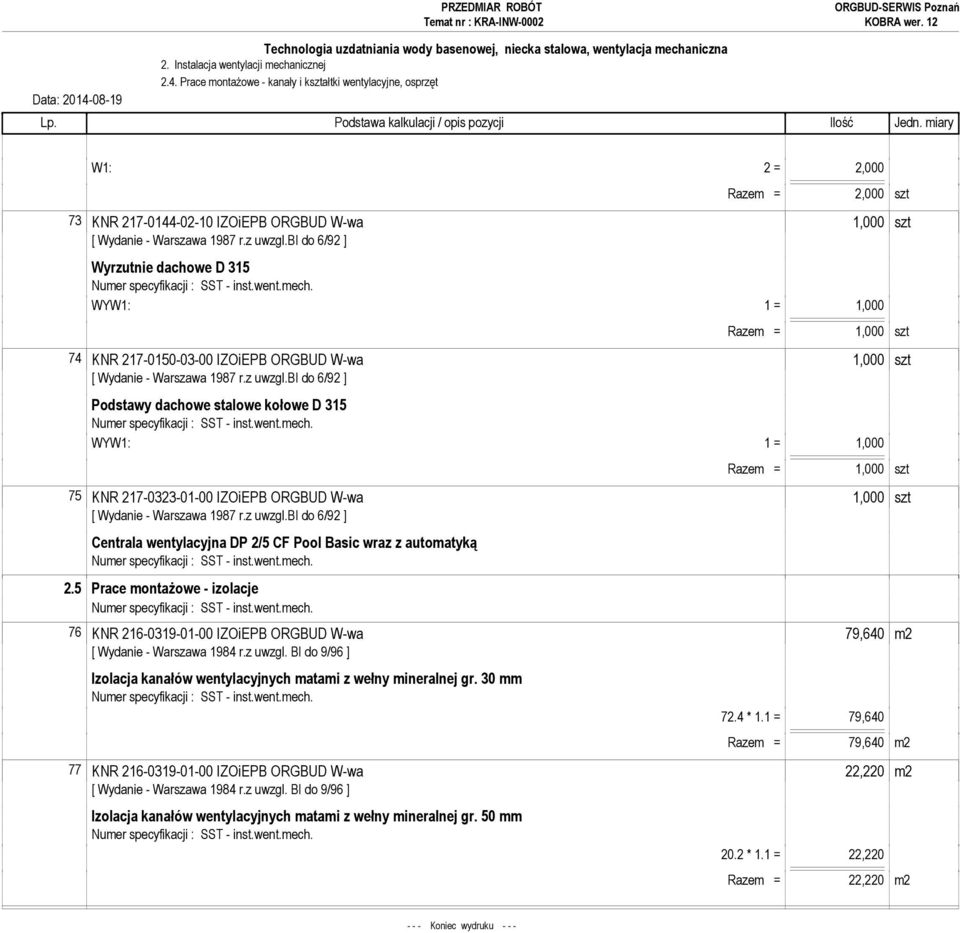

10 2. Instalacja wentylacji mechanicznej 2.4. Prace montażowe - kanały i kształtki wentylacyjne, osprzęt W1: 2 = 2,000 Razem = 2,000 szt 73 KNR IZOiEPB ORGBUD W-wa 1,000 szt Wyrzutnie dachowe D 315 WYW1: 1 = 1,000 Razem = 1,000 szt 74 KNR IZOiEPB ORGBUD W-wa 1,000 szt Podstawy dachowe stalowe kołowe D 315 WYW1: 1 = 1,000 Razem = 1,000 szt 75 KNR IZOiEPB ORGBUD W-wa 1,000 szt Centrala wentylacyjna DP 2/5 CF Pool Basic wraz z automatyką 2.5 Prace montażowe - izolacje 76 KNR IZOiEPB ORGBUD W-wa 79,640 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Izolacja kanałów wentylacyjnych matami z wełny mineralnej gr. 30 mm 72.4 * 1.1 = 79,640 Razem = 79,640 m2 77 KNR IZOiEPB ORGBUD W-wa 22,220 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Izolacja kanałów wentylacyjnych matami z wełny mineralnej gr. 50 mm 20.2 * 1.1 = 22,220 Razem = 22,220 m Koniec wydruku - - -
