1 System i Sieciowy system nazw domen Wersja 6 wydanie 1

2

3 System i Sieciowy system nazw domen Wersja 6 wydanie 1

4 Uwaga Przed skorzystaniem z tych informacji oraz z produktu, którego dotyczą, należy przeczytać informacje zawarte w sekcji Uwagi, na stronie 43. Niniejsze wydanie dotyczy wersji 6, wydania 1, modyfikacji 0 systemu IBM i5/os (numer produktu 5761-SS1) oraz wszelkich kolejnych wersji i modyfikacji tego produktu, o ile w nowych wydaniach nie określono inaczej. Wersja ta nie działa na wszystkich modelach komputerów z procesorem RISC ani na modelach z procesorem CISC. Copyright International Business Machines Corporation 1998, Wszelkie prawa zastrzeżone.

5 Spis treści System nazw domen Co nowego w wersji V6R Plik PDF z informacjami na temat systemu nazw domen..2 Koncepcje systemu nazw domen (DNS) Podstawy stref Podstawy zapytań systemu nazw domen (DNS)...4 Konfiguracja domen systemu nazw domen (DNS)...6 Dynamiczne aktualizacje Funkcje programu BIND Rekordy zasobów DNS Poczta i rekordy wymiany poczty (MX) Przykłady: system nazw domen Przykład: pojedynczy serwer systemu nazw domen dla intranetu Przykład: pojedynczy serwer systemu nazw domen z dostępem do Internetu Przykład: serwery DNS i DHCP na tym samym serwerze System i Przykład: dzielenie systemu DNS za zaporą firewall poprzez skonfigurowanie dwóch serwerów DNS na tej samej platformie System i Przykład: dzielenie systemu DNS za zaporą firewall za pomocą widoku Planowanie systemu nazw domen Określanie uprawnień systemu nazw domen Określanie struktury domeny Planowanie środków bezpieczeństwa Wymagania systemu DNS Określanie, czy system nazw domen jest zainstalowany 27 Instalowanie systemu nazw domen Konfigurowanie systemu nazw domen Dostęp do systemu nazw domen w programie System i Navigator Konfigurowanie serwerów nazw Tworzenie instancji serwera nazw Edytowanie właściwości serwera DNS Konfigurowanie stref na serwerze nazw Konfigurowanie widoków na serwerze nazw...29 Konfigurowanie odbierania dynamicznych aktualizacji przez serwer DNS Importowanie plików systemu nazw domen Sprawdzanie rekordów Dostęp do zewnętrznych danych systemu nazw domen 31 Zarządzenie systemem nazw domen Funkcja sprawdzania systemu nazw domen działa..32 Zarządzanie kluczami blokady Zarządzanie kluczami systemu nazw domen...33 Zarządzanie kluczami aktualizacji dynamicznej..33 Dostęp do statystyk serwera DNS Dostęp do statystyk serwera Dostęp do bazy danych aktywnego serwera...34 Obsługa plików konfiguracyjnych systemu nazw domen Zaawansowane funkcje systemu nazw domen...37 Uruchamianie lub zatrzymywanie serwerów DNS 37 Zmiana wartości debugowania Rozwiązywanie problemów dotyczących systemu nazw domen Protokołowanie komunikatów serwera systemu nazw domen Zmiana ustawień debugowania systemu DNS Informacje pokrewne dotyczące systemu DNS Dodatek. Uwagi Informacje dotyczące interfejsu programistycznego...45 Znaki towarowe Warunki Copyright IBM Corp. 1998, 2008 iii

6 iv System i: Sieciowy system nazw domen

7 System nazw domen System nazw domen (DNS) to system rozproszonej bazy danych służący do zarządzania nazwami hostów i powiązanymi z nimi adresami IP. Dzięki systemowi DNS użytkownicy mogą znaleźć host, używając prostych nazw, takich jak zamiast adresów IP, jak na przykład (IPv4) lub 2001:D88::1 (IPv6). Pojedynczy serwer może być odpowiedzialny za znajomość nazw hostów i adresów IP dla niewielkiej części strefy, ale serwery DNS mogą ze sobą współpracować w celu odwzorowania wszystkich nazw domen na odpowiadające im adresy IP. Dzięki współpracującym ze sobą serwerom DNS komputery mogą komunikować się przez Internet. W systemie IBM i5/os wersja 6, wydanie 1 (V6R1) usługi DNS są oparte na standardowej implementacji DNS znanej jako BIND (Berkeley Internet Name Domain) w wersji 9. W poprzednich wersjach systemu i5/os usługi DNS były oparte na programie BIND w wersji Aby korzystać z serwera DNS z nową wersją BIND 9, na platformie IBM System i należy zainstalować opcję 31 (DNS) i 33 (Portable Application Solutions Environment - PASE) systemu i5/os. Począwszy od wersji systemu i5/os V6R1, wersje BIND 4 i 8 zostały ze względów bezpieczeństwa zastąpione wersją BIND 9. Dlatego też jest wymagana migracja serwera DNS do wersji BIND 9. Co nowego w wersji V6R1 Poniżej opisano nowe i zmienione informacje w kolekcji tematów dotyczącej systemu DNS. BIND 9 Wprowadzony w tym wydaniu program BIND (Berkeley Internet Name Domain) w wersji 9 oferuje kilka funkcji, które zwiększają wydajność serwera DNS. Obsługuje na przykład wyszukiwania typu nazwa/adres i adres/nazwa we wszystkich obecnie zdefiniowanych formularzach IPv6. Używa instrukcji widok (View), która pozwala pojedynczej instancji DNS udzielać różnych odpowiedzi na zapytania w zależności od źródła pochodzenia zapytania, takiego jak Internet lub intranet. Ponadto w zbiorach kroniki przechowuje dynamiczne aktualizacje strefy. Poprzednie wersje BIND i BIND nie są już obsługiwane i należy wykonać ich migrację do wersji BIND 9. Nowe komendy konfiguracji Zostały dodane następujące komendy konfiguracji w celu ułatwienia zarządzania zbiorami konfiguracyjnymi DNS w systemie. Tworzenie konfiguracji RNDC (Create RNDC Configuration - CRTRNDCCFG) Program narzędziowy konfiguracji RNDC (RNDC Configuration Utility - CRTRNDCCFG) służy do generowania zbiorów konfiguracyjnych RNDC. Jest to wygodna alternatywa dla pisania zbioru rndc.conf i odpowiadających mu elementów sterujących oraz instrukcji kluczy w zbiorze named.conf. Program narzędziowy konfiguracji DNS (DNS Configuration Utility - CHKDNSCFG) Program narzędziowy konfiguracji DNS (CHKDNSCFG) sprawdza składnię zbioru konfiguracyjnego o nazwie named.conf. Komenda ta nie obsługuje jednak sprawdzania semantyki zbioru konfiguracyjnego. Program narzędziowy strefy DNS (DNS Zone Utility - CHKDNSZNE) Program narzędziowy strefy DNS (CHKDNSZNE) sprawdza składnię i integralność zbioru danych strefy. Sprawdzenie zbiorów danych strefy jest przydatne przed dodaniem ich do serwera DNS. Nowe narzędzia zapytań i aktualizacji Aby poprawić zarządzanie serwerem DNS, dodano następujące narzędzia zapytań i aktualizacji. Copyright IBM Corp. 1998,

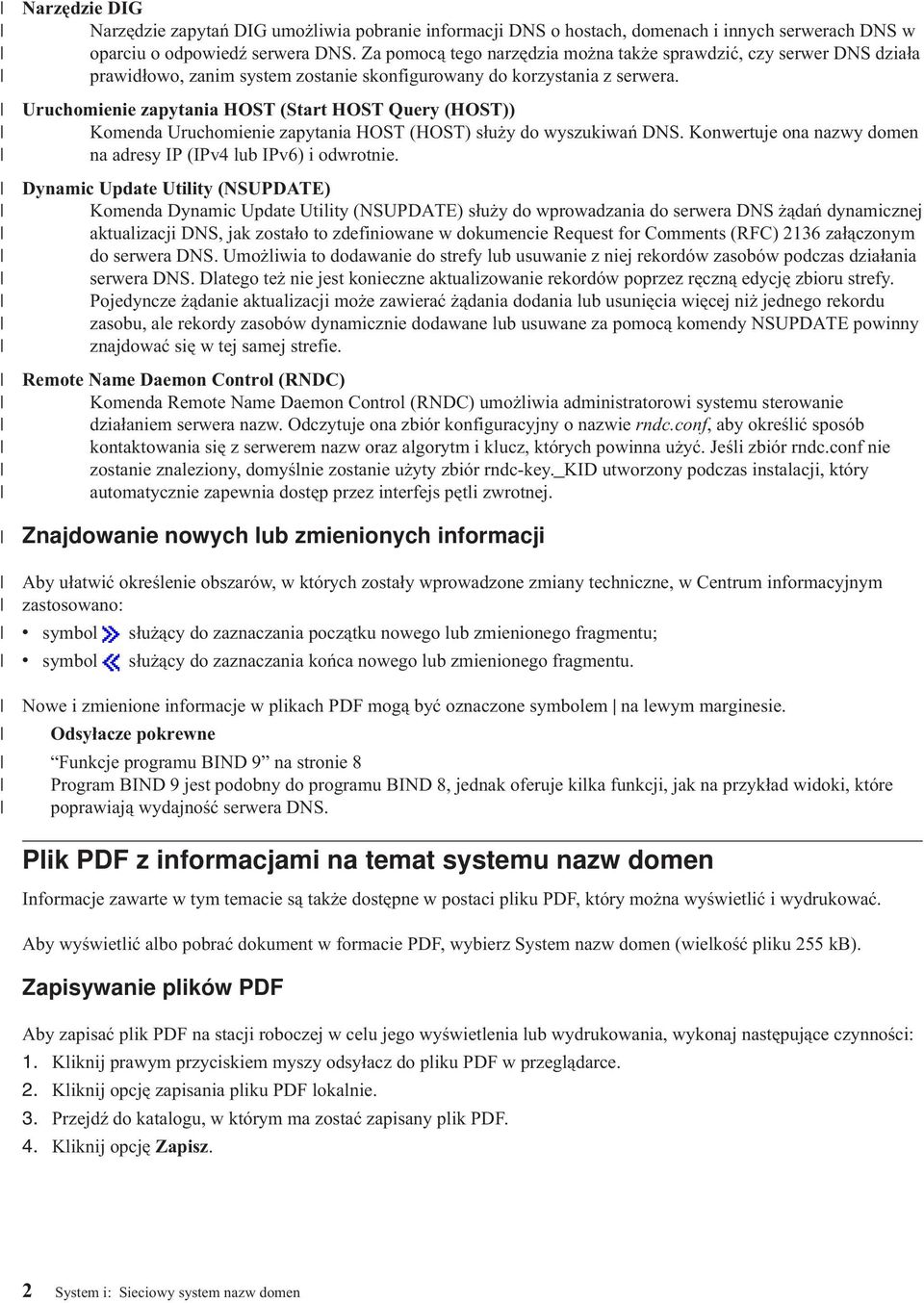

8 Narzędzie DIG Narzędzie zapytań DIG umożliwia pobranie informacji DNS o hostach, domenach i innych serwerach DNS w oparciu o odpowiedź serwera DNS. Za pomocą tego narzędzia można także sprawdzić, czy serwer DNS działa prawidłowo, zanim system zostanie skonfigurowany do korzystania z serwera. Uruchomienie zapytania HOST (Start HOST Query (HOST)) Komenda Uruchomienie zapytania HOST (HOST) służy do wyszukiwań DNS. Konwertuje ona nazwy domen na adresy IP (IPv4 lub IPv6) i odwrotnie. Dynamic Update Utility (NSUPDATE) Komenda Dynamic Update Utility (NSUPDATE) służy do wprowadzania do serwera DNS żądań dynamicznej aktualizacji DNS, jak zostało to zdefiniowane w dokumencie Request for Comments (RFC) 2136 załączonym do serwera DNS. Umożliwia to dodawanie do strefy lub usuwanie z niej rekordów zasobów podczas działania serwera DNS. Dlatego też nie jest konieczne aktualizowanie rekordów poprzez ręczną edycję zbioru strefy. Pojedyncze żądanie aktualizacji może zawierać żądania dodania lub usunięcia więcej niż jednego rekordu zasobu, ale rekordy zasobów dynamicznie dodawane lub usuwane za pomocą komendy NSUPDATE powinny znajdować się w tej samej strefie. Remote Name Daemon Control (RNDC) Komenda Remote Name Daemon Control (RNDC) umożliwia administratorowi systemu sterowanie działaniem serwera nazw. Odczytuje ona zbiór konfiguracyjny o nazwie rndc.conf, aby określić sposób kontaktowania się z serwerem nazw oraz algorytm i klucz, których powinna użyć. Jeśli zbiór rndc.conf nie zostanie znaleziony, domyślnie zostanie użyty zbiór rndc-key._kid utworzony podczas instalacji, który automatycznie zapewnia dostęp przez interfejs pętli zwrotnej. Znajdowanie nowych lub zmienionych informacji Aby ułatwić określenie obszarów, w których zostały wprowadzone zmiany techniczne, w Centrum informacyjnym zastosowano: v symbol służący do zaznaczania początku nowego lub zmienionego fragmentu; v symbol służący do zaznaczania końca nowego lub zmienionego fragmentu. Nowe i zmienione informacje w plikach PDF mogą być oznaczone symbolem na lewym marginesie. Odsyłacze pokrewne Funkcje programu BIND 9 na stronie 8 Program BIND 9 jest podobny do programu BIND 8, jednak oferuje kilka funkcji, jak na przykład widoki, które poprawiają wydajność serwera DNS. Plik PDF z informacjami na temat systemu nazw domen Informacje zawarte w tym temacie są także dostępne w postaci pliku PDF, który można wyświetlić i wydrukować. Aby wyświetlić albo pobrać dokument w formacie PDF, wybierz System nazw domen (wielkość pliku 255 kb). Zapisywanie plików PDF Aby zapisać plik PDF na stacji roboczej w celu jego wyświetlenia lub wydrukowania, wykonaj następujące czynności: 1. Kliknij prawym przyciskiem myszy odsyłacz do pliku PDF w przeglądarce. 2. Kliknij opcję zapisania pliku PDF lokalnie. 3. Przejdź do katalogu, w którym ma zostać zapisany plik PDF. 4. Kliknij opcję Zapisz. 2 System i: Sieciowy system nazw domen

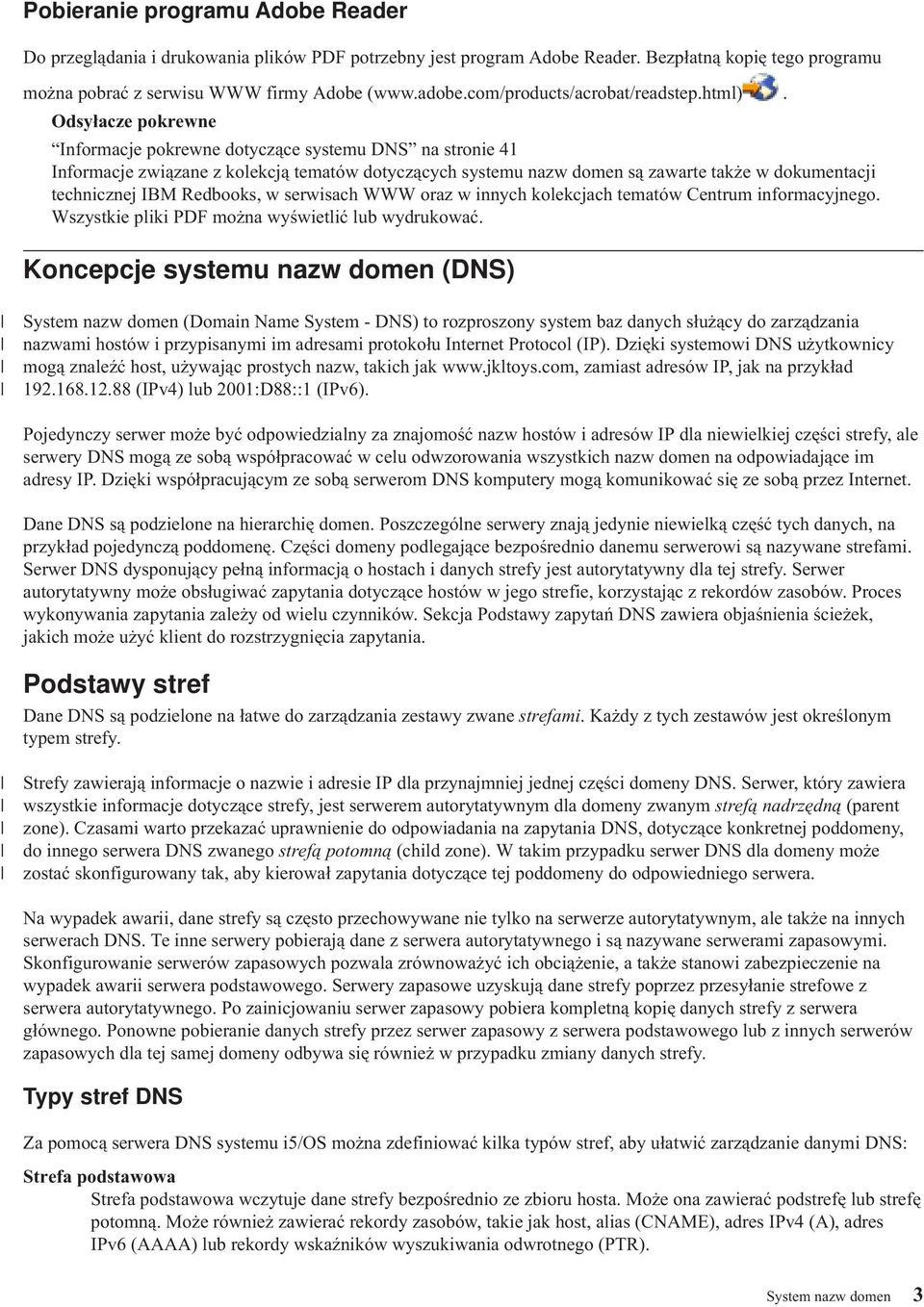

9 Pobieranie programu Adobe Reader Do przeglądania i drukowania plików PDF potrzebny jest program Adobe Reader. Bezpłatną kopię tego programu można pobrać z serwisu WWW firmy Adobe ( Odsyłacze pokrewne Informacje pokrewne dotyczące systemu DNS na stronie 41 Informacje związane z kolekcją tematów dotyczących systemu nazw domen są zawarte także w dokumentacji technicznej IBM Redbooks, w serwisach WWW oraz w innych kolekcjach tematów Centrum informacyjnego. Wszystkie pliki PDF można wyświetlić lub wydrukować. Koncepcje systemu nazw domen (DNS) System nazw domen (Domain Name System - DNS) to rozproszony system baz danych służący do zarządzania nazwami hostów i przypisanymi im adresami protokołu Internet Protocol (IP). Dzięki systemowi DNS użytkownicy mogą znaleźć host, używając prostych nazw, takich jak zamiast adresów IP, jak na przykład (IPv4) lub 2001:D88::1 (IPv6). Pojedynczy serwer może być odpowiedzialny za znajomość nazw hostów i adresów IP dla niewielkiej części strefy, ale serwery DNS mogą ze sobą współpracować w celu odwzorowania wszystkich nazw domen na odpowiadające im adresy IP. Dzięki współpracującym ze sobą serwerom DNS komputery mogą komunikować się ze sobą przez Internet. Dane DNS są podzielone na hierarchię domen. Poszczególne serwery znają jedynie niewielką część tych danych, na przykład pojedynczą poddomenę. Części domeny podlegające bezpośrednio danemu serwerowi są nazywane strefami. Serwer DNS dysponujący pełną informacją o hostach i danych strefy jest autorytatywny dla tej strefy. Serwer autorytatywny może obsługiwać zapytania dotyczące hostów w jego strefie, korzystając z rekordów zasobów. Proces wykonywania zapytania zależy od wielu czynników. Sekcja Podstawy zapytań DNS zawiera objaśnienia ścieżek, jakich może użyć klient do rozstrzygnięcia zapytania. Podstawy stref Dane DNS są podzielone na łatwe do zarządzania zestawy zwane strefami. Każdy z tych zestawów jest określonym typem strefy. Strefy zawierają informacje o nazwie i adresie IP dla przynajmniej jednej części domeny DNS. Serwer, który zawiera wszystkie informacje dotyczące strefy, jest serwerem autorytatywnym dla domeny zwanym strefą nadrzędną (parent zone). Czasami warto przekazać uprawnienie do odpowiadania na zapytania DNS, dotyczące konkretnej poddomeny, do innego serwera DNS zwanego strefą potomną (child zone). W takim przypadku serwer DNS dla domeny może zostać skonfigurowany tak, aby kierował zapytania dotyczące tej poddomeny do odpowiedniego serwera. Na wypadek awarii, dane strefy są często przechowywane nie tylko na serwerze autorytatywnym, ale także na innych serwerach DNS. Te inne serwery pobierają dane z serwera autorytatywnego i są nazywane serwerami zapasowymi. Skonfigurowanie serwerów zapasowych pozwala zrównoważyć ich obciążenie, a także stanowi zabezpieczenie na wypadek awarii serwera podstawowego. Serwery zapasowe uzyskują dane strefy poprzez przesyłanie strefowe z serwera autorytatywnego. Po zainicjowaniu serwer zapasowy pobiera kompletną kopię danych strefy z serwera głównego. Ponowne pobieranie danych strefy przez serwer zapasowy z serwera podstawowego lub z innych serwerów zapasowych dla tej samej domeny odbywa się również w przypadku zmiany danych strefy. Typy stref DNS Za pomocą serwera DNS systemu i5/os można zdefiniować kilka typów stref, aby ułatwić zarządzanie danymi DNS: Strefa podstawowa Strefa podstawowa wczytuje dane strefy bezpośrednio ze zbioru hosta. Może ona zawierać podstrefę lub strefę potomną. Może również zawierać rekordy zasobów, takie jak host, alias (CNAME), adres IPv4 (A), adres IPv6 (AAAA) lub rekordy wskaźników wyszukiwania odwrotnego (PTR). System nazw domen 3

10 Uwaga: W innych dokumentach dotyczących programu BIND strefy podstawowe są często nazywane strefami nadrzędnymi. Podstrefa Podstrefa stanowi strefę wewnątrz strefy podstawowej. Podstrefy umożliwiają organizację danych strefy w łatwe do zarządzania zestawy. Strefa potomna Strefa potomna określa podstrefę i deleguje odpowiedzialność za dane podstrefy do przynajmniej jednego innego serwera nazw. Alias (CNAME) Alias określa alternatywną nazwę domeny podstawowej. Host Obiekt hosta przypisuje rekordy A i PTR do hosta. Z hostem mogą być powiązane dodatkowe rekordy zasobów. Strefa zapasowa Strefa zapasowa wczytuje dane strefy z serwera głównego strefy lub innego serwera pomocniczego. Utrzymuje ona kompletną kopię danych tej strefy. Uwaga: W innych dokumentach dotyczących programu BIND strefy zapasowe są czasami nazywane strefami drugorzędnymi. Strefa pośrednicząca Strefa pośrednicząca jest podobna do strefy zapasowej, ale przekazuje ona tylko rekordy serwera nazw (NS) dla danej strefy. Strefa przekazująca Strefa przekazująca kieruje wszystkie zapytania dotyczące konkretnej strefy do innych serwerów. Pojęcia pokrewne Podstawy zapytań systemu nazw domen (DNS) Klienty DNS używają serwerów DNS do rozstrzygania zapytań. Zapytania mogą pochodzić bezpośrednio od klienta lub aplikacji działającej na kliencie. Zadania pokrewne Konfigurowanie stref na serwerze nazw na stronie 29 Po skonfigurowaniu instancji serwera DNS należy skonfigurować strefy serwera nazw. Odsyłacze pokrewne Przykład: pojedynczy serwer systemu nazw domen dla intranetu na stronie 14 Przykład ten przedstawia prostą podsieć z serwerem DNS do użytku wewnętrznego. Rekordy zasobów DNS na stronie 9 Rekordy zasobów są używane do przechowywania danych o nazwach domenowych i adresach IP. Aby wyświetlić rekordy zasobów obsługiwane przez system operacyjny i5/os, należy użyć tabeli wyszukiwania rekordów zasobów. Podstawy zapytań systemu nazw domen (DNS) Klienty DNS używają serwerów DNS do rozstrzygania zapytań. Zapytania mogą pochodzić bezpośrednio od klienta lub aplikacji działającej na kliencie. Klient wysyła do serwera DNS komunikat z zapytaniem zawierającym: pełną nazwę domeny(fqdn), typ zapytania, na przykład konkretny rekord zasobów wymagany przez klienta, oraz klasę nazwy domenowej, która zwykle jest klasą internetową (IN). Poniższa ilustracja przedstawia przykładową sieć z sekcji Przykład: serwer DNS z dostępem do Internetu. 4 System i: Sieciowy system nazw domen

11 Rysunek 1. Pojedynczy serwer DNS z dostępem do Internetu Załóżmy, że host wprowadzanie_danych kieruje do serwera DNS zapytanie o grafika.moja_firma.com. Na podstawie własnych danych strefy serwer DNS odpowie, podając adres IP Załóżmy z kolei, że host wprowadzanie_danych żąda adresu IP hosta o nazwie Tego hosta nie ma w danych strefy serwera DNS. Dostępne są dwie ścieżki: rekurencja lub iteracja. Jeśli serwer DNS jest ustawiony na korzystanie z rekurencji, zapyta się on innych serwerów DNS lub skontaktuje się z nimi w imieniu klienta zgłaszającego żądanie, aby w pełni przetłumaczyć nazwę, a następnie odeśle odpowiedź do klienta. Ponadto serwer zgłaszający żądanie przechowuje odpowiedź w pamięci podręcznej, aby była ona dostępna następnym razem, gdy serwer znowu otrzyma to zapytanie. Jeśli serwer DNS jest ustawiony na korzystanie z iteracji, klient we własnym System nazw domen 5

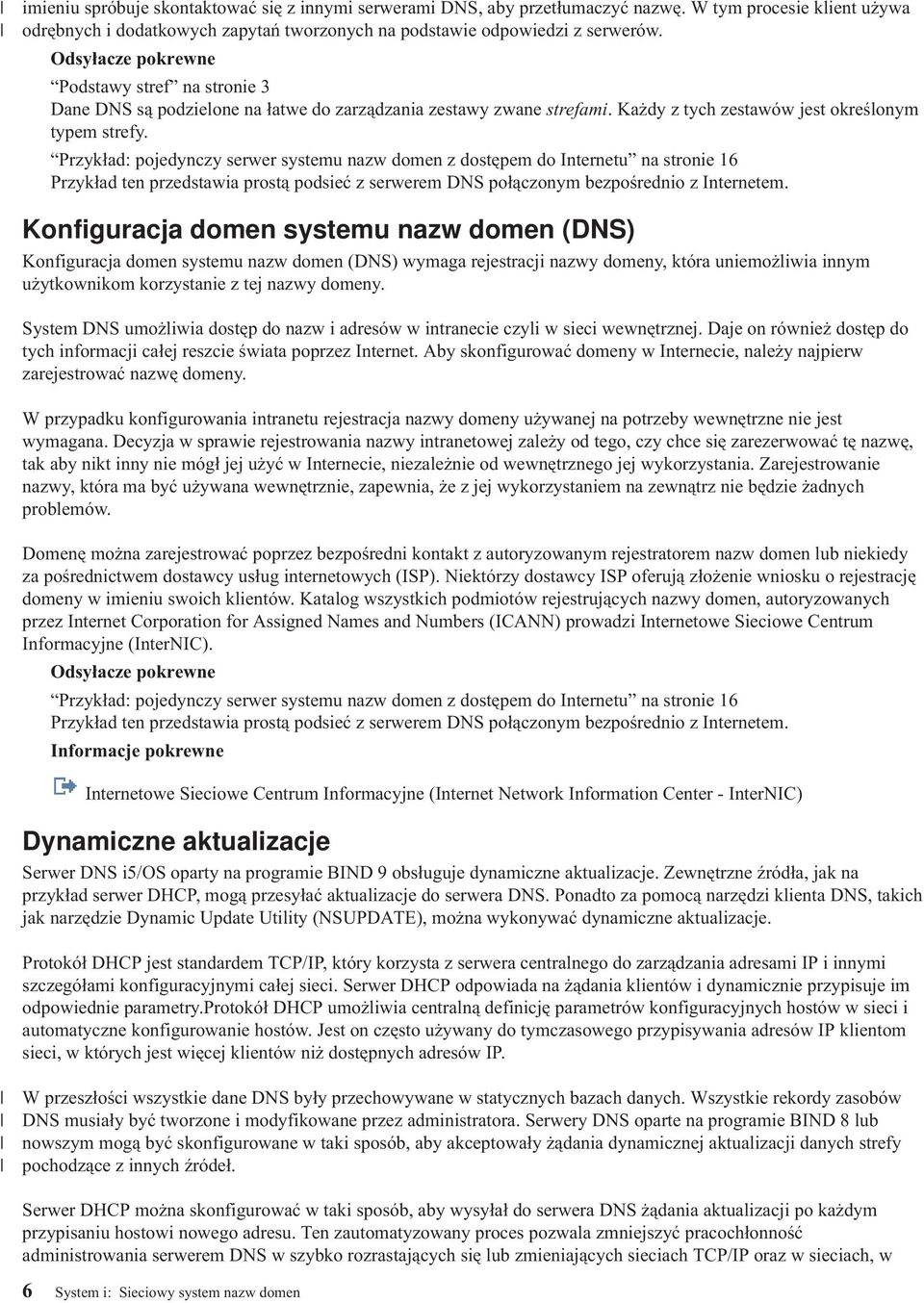

12 imieniu spróbuje skontaktować się z innymi serwerami DNS, aby przetłumaczyć nazwę. W tym procesie klient używa odrębnych i dodatkowych zapytań tworzonych na podstawie odpowiedzi z serwerów. Odsyłacze pokrewne Podstawy stref na stronie 3 Dane DNS są podzielone na łatwe do zarządzania zestawy zwane strefami. Każdy z tych zestawów jest określonym typem strefy. Przykład: pojedynczy serwer systemu nazw domen z dostępem do Internetu na stronie 16 Przykład ten przedstawia prostą podsieć z serwerem DNS połączonym bezpośrednio z Internetem. Konfiguracja domen systemu nazw domen (DNS) Konfiguracja domen systemu nazw domen (DNS) wymaga rejestracji nazwy domeny, która uniemożliwia innym użytkownikom korzystanie z tej nazwy domeny. System DNS umożliwia dostęp do nazw i adresów w intranecie czyli w sieci wewnętrznej. Daje on również dostęp do tych informacji całej reszcie świata poprzez Internet. Aby skonfigurować domeny w Internecie, należy najpierw zarejestrować nazwę domeny. W przypadku konfigurowania intranetu rejestracja nazwy domeny używanej na potrzeby wewnętrzne nie jest wymagana. Decyzja w sprawie rejestrowania nazwy intranetowej zależy od tego, czy chce się zarezerwować tę nazwę, tak aby nikt inny nie mógł jej użyć w Internecie, niezależnie od wewnętrznego jej wykorzystania. Zarejestrowanie nazwy, która ma być używana wewnętrznie, zapewnia, że z jej wykorzystaniem na zewnątrz nie będzie żadnych problemów. Domenę można zarejestrować poprzez bezpośredni kontakt z autoryzowanym rejestratorem nazw domen lub niekiedy za pośrednictwem dostawcy usług internetowych (ISP). Niektórzy dostawcy ISP oferują złożenie wniosku o rejestrację domeny w imieniu swoich klientów. Katalog wszystkich podmiotów rejestrujących nazwy domen, autoryzowanych przez Internet Corporation for Assigned Names and Numbers (ICANN) prowadzi Internetowe Sieciowe Centrum Informacyjne (InterNIC). Odsyłacze pokrewne Przykład: pojedynczy serwer systemu nazw domen z dostępem do Internetu na stronie 16 Przykład ten przedstawia prostą podsieć z serwerem DNS połączonym bezpośrednio z Internetem. Informacje pokrewne Internetowe Sieciowe Centrum Informacyjne (Internet Network Information Center - InterNIC) Dynamiczne aktualizacje Serwer DNS i5/os oparty na programie BIND 9 obsługuje dynamiczne aktualizacje. Zewnętrzne źródła, jak na przykład serwer DHCP, mogą przesyłać aktualizacje do serwera DNS. Ponadto za pomocą narzędzi klienta DNS, takich jak narzędzie Dynamic Update Utility (NSUPDATE), można wykonywać dynamiczne aktualizacje. Protokół DHCP jest standardem TCP/IP, który korzysta z serwera centralnego do zarządzania adresami IP i innymi szczegółami konfiguracyjnymi całej sieci. Serwer DHCP odpowiada na żądania klientów i dynamicznie przypisuje im odpowiednie parametry.protokół DHCP umożliwia centralną definicję parametrów konfiguracyjnych hostów w sieci i automatyczne konfigurowanie hostów. Jest on często używany do tymczasowego przypisywania adresów IP klientom sieci, w których jest więcej klientów niż dostępnych adresów IP. W przeszłości wszystkie dane DNS były przechowywane w statycznych bazach danych. Wszystkie rekordy zasobów DNS musiały być tworzone i modyfikowane przez administratora. Serwery DNS oparte na programie BIND 8 lub nowszym mogą być skonfigurowane w taki sposób, aby akceptowały żądania dynamicznej aktualizacji danych strefy pochodzące z innych źródeł. Serwer DHCP można skonfigurować w taki sposób, aby wysyłał do serwera DNS żądania aktualizacji po każdym przypisaniu hostowi nowego adresu. Ten zautomatyzowany proces pozwala zmniejszyć pracochłonność administrowania serwerem DNS w szybko rozrastających się lub zmieniających sieciach TCP/IP oraz w sieciach, w 6 System i: Sieciowy system nazw domen

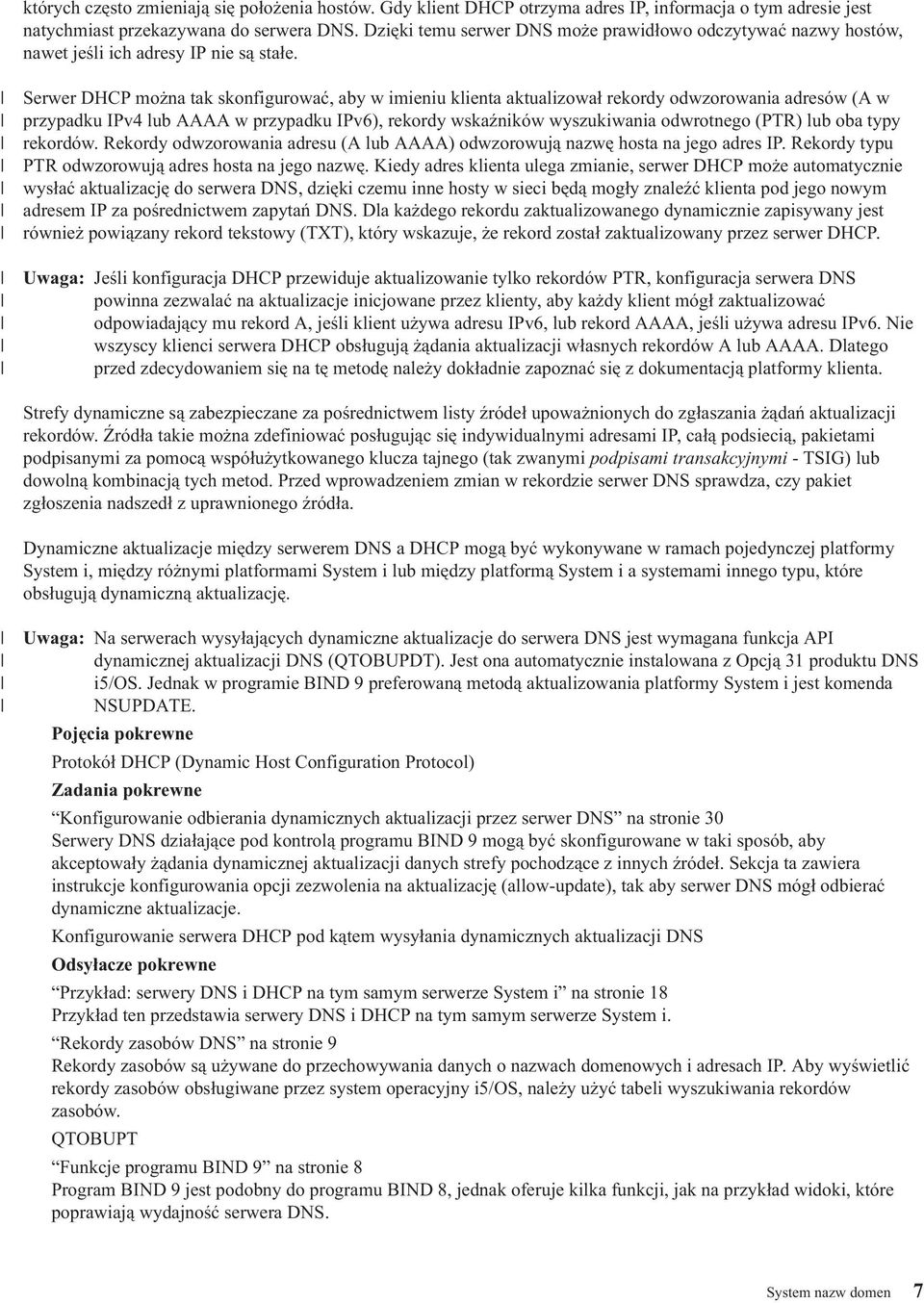

13 których często zmieniają się położenia hostów. Gdy klient DHCP otrzyma adres IP, informacja o tym adresie jest natychmiast przekazywana do serwera DNS. Dzięki temu serwer DNS może prawidłowo odczytywać nazwy hostów, nawet jeśli ich adresy IP nie są stałe. Serwer DHCP można tak skonfigurować, aby w imieniu klienta aktualizował rekordy odwzorowania adresów (A w przypadku IPv4 lub AAAA w przypadku IPv6), rekordy wskaźników wyszukiwania odwrotnego (PTR) lub oba typy rekordów. Rekordy odwzorowania adresu (A lub AAAA) odwzorowują nazwę hosta na jego adres IP. Rekordy typu PTR odwzorowują adres hosta na jego nazwę. Kiedy adres klienta ulega zmianie, serwer DHCP może automatycznie wysłać aktualizację do serwera DNS, dzięki czemu inne hosty w sieci będą mogły znaleźć klienta pod jego nowym adresem IP za pośrednictwem zapytań DNS. Dla każdego rekordu zaktualizowanego dynamicznie zapisywany jest również powiązany rekord tekstowy (TXT), który wskazuje, że rekord został zaktualizowany przez serwer DHCP. Uwaga: Jeśli konfiguracja DHCP przewiduje aktualizowanie tylko rekordów PTR, konfiguracja serwera DNS powinna zezwalać na aktualizacje inicjowane przez klienty, aby każdy klient mógł zaktualizować odpowiadający mu rekord A, jeśli klient używa adresu IPv6, lub rekord AAAA, jeśli używa adresu IPv6. Nie wszyscy klienci serwera DHCP obsługują żądania aktualizacji własnych rekordów A lub AAAA. Dlatego przed zdecydowaniem się na tę metodę należy dokładnie zapoznać się z dokumentacją platformy klienta. Strefy dynamiczne są zabezpieczane za pośrednictwem listy źródeł upoważnionych do zgłaszania żądań aktualizacji rekordów. Źródła takie można zdefiniować posługując się indywidualnymi adresami IP, całą podsiecią, pakietami podpisanymi za pomocą współużytkowanego klucza tajnego (tak zwanymi podpisami transakcyjnymi - TSIG) lub dowolną kombinacją tych metod. Przed wprowadzeniem zmian w rekordzie serwer DNS sprawdza, czy pakiet zgłoszenia nadszedł z uprawnionego źródła. Dynamiczne aktualizacje między serwerem DNS a DHCP mogą być wykonywane w ramach pojedynczej platformy System i, między różnymi platformami System i lub między platformą System i a systemami innego typu, które obsługują dynamiczną aktualizację. Uwaga: Na serwerach wysyłających dynamiczne aktualizacje do serwera DNS jest wymagana funkcja API dynamicznej aktualizacji DNS (QTOBUPDT). Jest ona automatycznie instalowana z Opcją 31 produktu DNS i5/os. Jednak w programie BIND 9 preferowaną metodą aktualizowania platformy System i jest komenda NSUPDATE. Pojęcia pokrewne Protokół DHCP (Dynamic Host Configuration Protocol) Zadania pokrewne Konfigurowanie odbierania dynamicznych aktualizacji przez serwer DNS na stronie 30 Serwery DNS działające pod kontrolą programu BIND 9 mogą być skonfigurowane w taki sposób, aby akceptowały żądania dynamicznej aktualizacji danych strefy pochodzące z innych źródeł. Sekcja ta zawiera instrukcje konfigurowania opcji zezwolenia na aktualizację (allow-update), tak aby serwer DNS mógł odbierać dynamiczne aktualizacje. Konfigurowanie serwera DHCP pod kątem wysyłania dynamicznych aktualizacji DNS Odsyłacze pokrewne Przykład: serwery DNS i DHCP na tym samym serwerze System i na stronie 18 Przykład ten przedstawia serwery DNS i DHCP na tym samym serwerze System i. Rekordy zasobów DNS na stronie 9 Rekordy zasobów są używane do przechowywania danych o nazwach domenowych i adresach IP. Aby wyświetlić rekordy zasobów obsługiwane przez system operacyjny i5/os, należy użyć tabeli wyszukiwania rekordów zasobów. QTOBUPT Funkcje programu BIND 9 na stronie 8 Program BIND 9 jest podobny do programu BIND 8, jednak oferuje kilka funkcji, jak na przykład widoki, które poprawiają wydajność serwera DNS. System nazw domen 7

14 Funkcje programu BIND 9 Program BIND 9 jest podobny do programu BIND 8, jednak oferuje kilka funkcji, jak na przykład widoki, które poprawiają wydajność serwera DNS. Widoki na pojedynczym serwerze DNS i5/os Instrukcja widok (View) pozwala pojedynczej instancji DNS udzielać różnych odpowiedzi na zapytania w zależności od źródła pochodzenia zapytania, takiego jak Internet lub intranet. Jednym z praktycznych zastosowań funkcji widoku jest podział konfiguracji DNS bez konieczności uruchamiania wielu serwerów DNS. Na przykład na pojedynczym serwerze DNS można zdefiniować widok odpowiadający na zapytania z sieci wewnętrznej, definiując jednocześnie inny widok odpowiadający na zapytania z sieci zewnętrznej. Nowe komendy klienta Następujące komendy klienta zwiększają możliwości zarządzania serwerem DNS: Dynamic Update Utility (NSUPDATE) Komenda Dynamic Update Utility (NSUPDATE) służy do wprowadzania do serwera DNS żądań dynamicznej aktualizacji DNS, jak zostało do zdefiniowane w dokumencie Request for Comments (RFC) 2136 załączonym do serwera DNS. Umożliwia to dodawanie do strefy lub usuwanie z niej rekordów zasobów podczas działania serwera DNS. Dlatego też nie jest konieczne aktualizowanie rekordów poprzez ręczną edycję zbioru strefy. Pojedyncze żądanie aktualizacji może zawierać żądania dodania lub usunięcia wielu rekordów zasobów, ale rekordy zasobów dynamicznie dodawane lub usuwane za pomocą komendy NSUPDATE powinny znajdować się w tej samej strefie. Uwaga: Nie należy ręcznie edytować stref podlegających sterowaniu dynamicznemu za pomocą komendy NSUPDATE lub serwera DHCP. Ręczna edycja może spowodować konflikt z aktualizacjami dynamicznymi i utratę danych. Uruchomienie zapytania DIG (Start DIG Query - DIG) Produkt Domain Information Groper (DIG) jest narzędziem zapytań o wiele silniejszym od komendy Name Server Lookup (NSLOOKUP) i służy do pobierania informacji z serwera DNS lub testowania odpowiedzi z serwera DNS. Komenda NSLOOKUP jest nieaktualna i została udostępniona wyłącznie w celu zapewnienia kompatybilności ze starszymi wersjami. Za pomocą narzędzia DIG można sprawdzić, czy serwer DNS działa prawidłowo, zanim system zostanie skonfigurowany do korzystania z serwera. Narzędzie to umożliwia także pobranie informacji DNS o hostach, domenach i innych serwerach DNS. Za pomocą komendy Uruchomienie zapytania DIG (Start DIG Query - STRDIGQRY) lub jej aliasu DIG można uruchomić narzędzie Domain Information Groper. Uruchomienie zapytania HOST (Start HOST Query (HOST)) Komenda Uruchomienie zapytania HOST (HOST) służy do wyszukiwań DNS. Można jej używać do konwertowania nazw domen na adresy IP (IPv4 lub IPv6) i odwrotnie. Remote Name Daemon Control (RNDC) Produkt Remote Name Daemon Control (RNDC) to silny program narzędziowy umożliwiający administratorowi systemu sterowanie działaniem serwera nazw. Program ten odczytuje zbiór konfiguracyjny o nazwie rndc.conf, aby określić sposób kontaktowania się z serwerem nazw oraz algorytm i klucz, których serwer powinien użyć. Jeśli zbiór rndc.conf nie zostanie znaleziony, domyślnie zostanie użyty zbiór rndc-key._kid utworzony podczas instalacji, który automatycznie zapewnia dostęp przez interfejs pętli zwrotnej. Obsługa standardu IPv6 Program BIND 9 obsługuje wyszukiwania typu nazwa/adres i adres/nazwa we wszystkich obecnie zdefiniowanych formularzach IPv6. W przypadku wyszukiwania do przodu program BIND 9 obsługuje rekordy AAAA i A6, ale 8 System i: Sieciowy system nazw domen

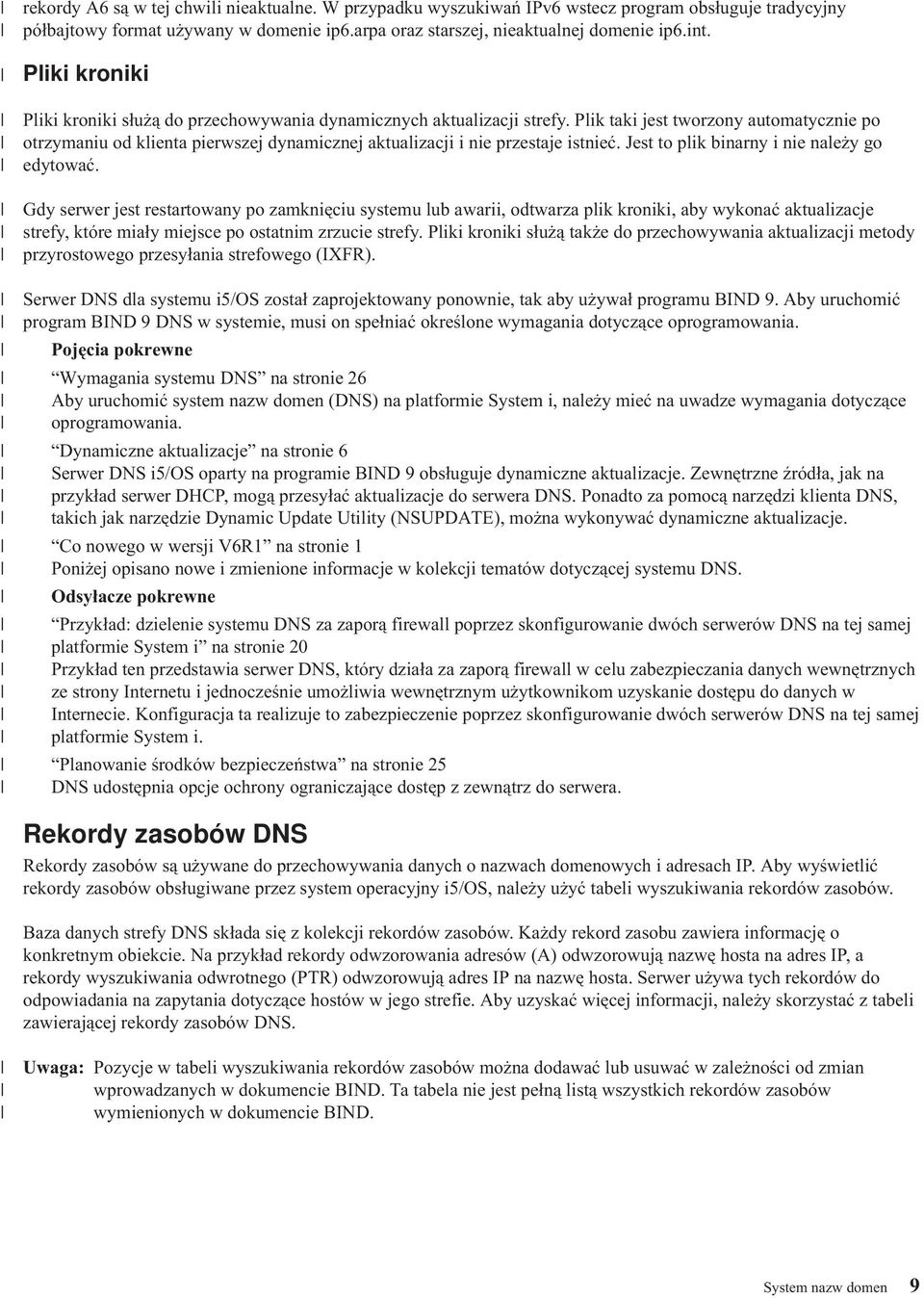

15 rekordy A6 są w tej chwili nieaktualne. W przypadku wyszukiwań IPv6 wstecz program obsługuje tradycyjny półbajtowy format używany w domenie ip6.arpa oraz starszej, nieaktualnej domenie ip6.int. Pliki kroniki Pliki kroniki służą do przechowywania dynamicznych aktualizacji strefy. Plik taki jest tworzony automatycznie po otrzymaniu od klienta pierwszej dynamicznej aktualizacji i nie przestaje istnieć. Jest to plik binarny i nie należy go edytować. Gdy serwer jest restartowany po zamknięciu systemu lub awarii, odtwarza plik kroniki, aby wykonać aktualizacje strefy, które miały miejsce po ostatnim zrzucie strefy. Pliki kroniki służą także do przechowywania aktualizacji metody przyrostowego przesyłania strefowego (IXFR). Serwer DNS dla systemu i5/os został zaprojektowany ponownie, tak aby używał programu BIND 9. Aby uruchomić program BIND 9 DNS w systemie, musi on spełniać określone wymagania dotyczące oprogramowania. Pojęcia pokrewne Wymagania systemu DNS na stronie 26 Aby uruchomić system nazw domen (DNS) na platformie System i, należy mieć na uwadze wymagania dotyczące oprogramowania. Dynamiczne aktualizacje na stronie 6 Serwer DNS i5/os oparty na programie BIND 9 obsługuje dynamiczne aktualizacje. Zewnętrzne źródła, jak na przykład serwer DHCP, mogą przesyłać aktualizacje do serwera DNS. Ponadto za pomocą narzędzi klienta DNS, takich jak narzędzie Dynamic Update Utility (NSUPDATE), można wykonywać dynamiczne aktualizacje. Co nowego w wersji V6R1 na stronie 1 Poniżej opisano nowe i zmienione informacje w kolekcji tematów dotyczącej systemu DNS. Odsyłacze pokrewne Przykład: dzielenie systemu DNS za zaporą firewall poprzez skonfigurowanie dwóch serwerów DNS na tej samej platformie System i na stronie 20 Przykład ten przedstawia serwer DNS, który działa za zaporą firewall w celu zabezpieczania danych wewnętrznych ze strony Internetu i jednocześnie umożliwia wewnętrznym użytkownikom uzyskanie dostępu do danych w Internecie. Konfiguracja ta realizuje to zabezpieczenie poprzez skonfigurowanie dwóch serwerów DNS na tej samej platformie System i. Planowanie środków bezpieczeństwa na stronie 25 DNS udostępnia opcje ochrony ograniczające dostęp z zewnątrz do serwera. Rekordy zasobów DNS Rekordy zasobów są używane do przechowywania danych o nazwach domenowych i adresach IP. Aby wyświetlić rekordy zasobów obsługiwane przez system operacyjny i5/os, należy użyć tabeli wyszukiwania rekordów zasobów. Baza danych strefy DNS składa się z kolekcji rekordów zasobów. Każdy rekord zasobu zawiera informację o konkretnym obiekcie. Na przykład rekordy odwzorowania adresów (A) odwzorowują nazwę hosta na adres IP, a rekordy wyszukiwania odwrotnego (PTR) odwzorowują adres IP na nazwę hosta. Serwer używa tych rekordów do odpowiadania na zapytania dotyczące hostów w jego strefie. Aby uzyskać więcej informacji, należy skorzystać z tabeli zawierającej rekordy zasobów DNS. Uwaga: Pozycje w tabeli wyszukiwania rekordów zasobów można dodawać lub usuwać w zależności od zmian wprowadzanych w dokumencie BIND. Ta tabela nie jest pełną listą wszystkich rekordów zasobów wymienionych w dokumencie BIND. System nazw domen 9

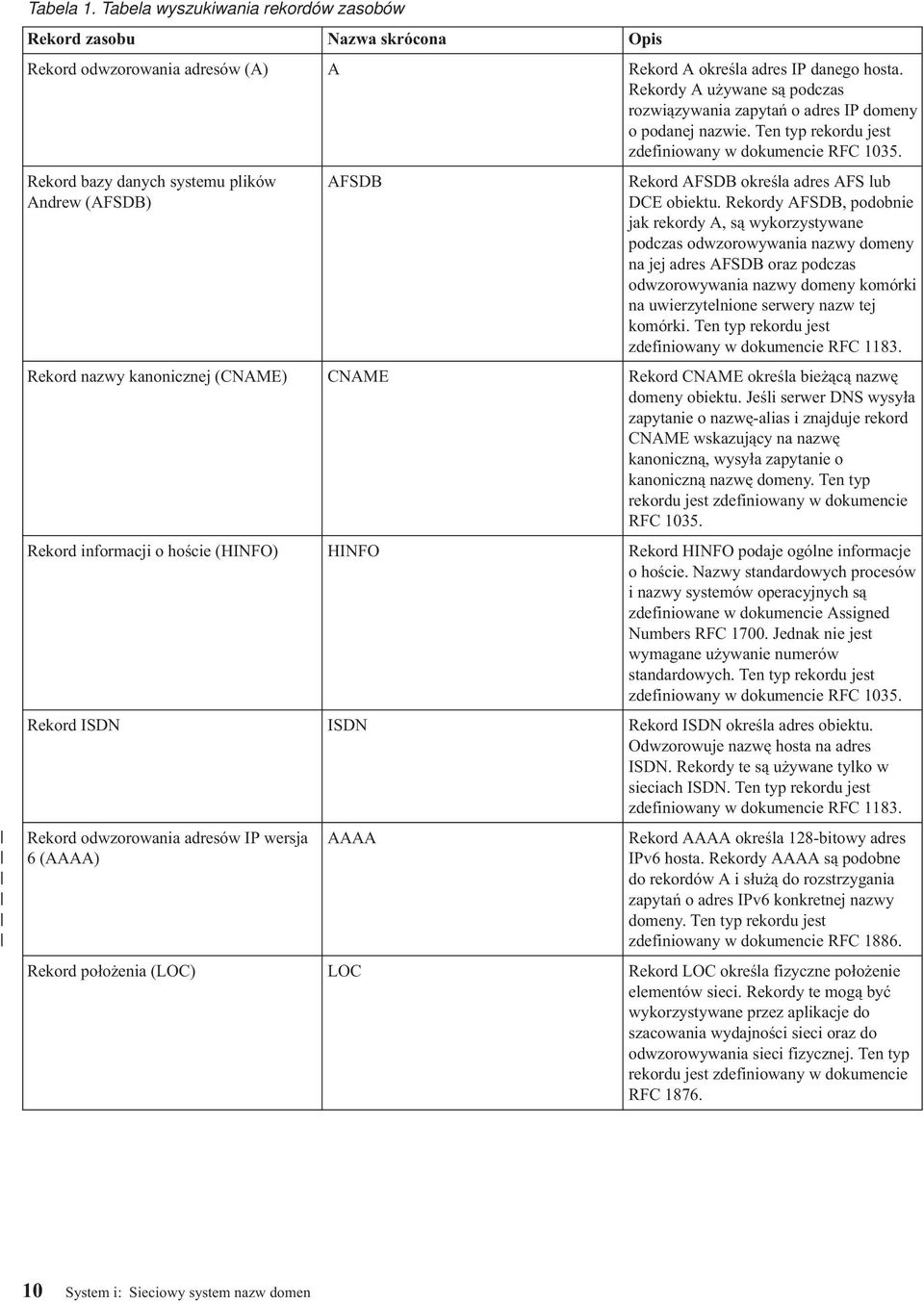

16 Tabela 1. Tabela wyszukiwania rekordów zasobów Rekord zasobu Nazwa skrócona Opis Rekord odwzorowania adresów (A) A Rekord A określa adres IP danego hosta. Rekordy A używane są podczas rozwiązywania zapytań o adres IP domeny o podanej nazwie. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord bazy danych systemu plików Andrew (AFSDB) AFSDB Rekord AFSDB określa adres AFS lub DCE obiektu. Rekordy AFSDB, podobnie jak rekordy A, są wykorzystywane podczas odwzorowywania nazwy domeny na jej adres AFSDB oraz podczas odwzorowywania nazwy domeny komórki na uwierzytelnione serwery nazw tej komórki. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord nazwy kanonicznej (CNAME) CNAME Rekord CNAME określa bieżącą nazwę domeny obiektu. Jeśli serwer DNS wysyła zapytanie o nazwę-alias i znajduje rekord CNAME wskazujący na nazwę kanoniczną, wysyła zapytanie o kanoniczną nazwę domeny. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord informacji o hoście (HINFO) HINFO Rekord HINFO podaje ogólne informacje o hoście. Nazwy standardowych procesów i nazwy systemów operacyjnych są zdefiniowane w dokumencie Assigned Numbers RFC Jednak nie jest wymagane używanie numerów standardowych. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord ISDN ISDN Rekord ISDN określa adres obiektu. Odwzorowuje nazwę hosta na adres ISDN. Rekordy te są używane tylko w sieciach ISDN. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord odwzorowania adresów IP wersja 6 (AAAA) AAAA Rekord AAAA określa 128-bitowy adres IPv6 hosta. Rekordy AAAA są podobne do rekordów A i służą do rozstrzygania zapytań o adres IPv6 konkretnej nazwy domeny. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord położenia (LOC) LOC Rekord LOC określa fizyczne położenie elementów sieci. Rekordy te mogą być wykorzystywane przez aplikacje do szacowania wydajności sieci oraz do odwzorowywania sieci fizycznej. Ten typ rekordu jest zdefiniowany w dokumencie RFC System i: Sieciowy system nazw domen

17 Tabela 1. Tabela wyszukiwania rekordów zasobów (kontynuacja) Rekord zasobu Nazwa skrócona Opis Rekord wymiany poczty (MX) MX Rekord MX definiuje host wymiany poczty dla poczty wysyłanej do tej domeny. Rekordy tego typu są wykorzystywane przez protokół SMTP (Simple Mail Transfer Protocol) podczas znajdowania hostów obsługujących przesyłanie poczty w tej domenie oraz podczas ustalania preferowanych wartości dla hostów wymiany poczty. Dla każdego hosta wymiany poczty muszą być zdefiniowane odpowiadające mu rekordy odwzorowania adresów (A) w poprawnej strefie. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord grupy poczty (MG) MG Rekord MG określa nazwę domeny grupy poczty. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord skrzynki pocztowej (MB) MB Rekord MB określa nazwę domeny hosta, który zawiera skrzynkę pocztową dla tego obiektu. Poczta wysłana do tej domeny zostanie skierowana do hosta podanego w rekordzie MB. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord informacji o skrzynce pocztowej (MINFO) Rekord zmiany nazwy skrzynki pocztowej (MR) MINFO Rekord MINFO określa skrzynkę pocztową, do której mają być wysyłane komunikaty i komunikaty o błędach dotyczące danego obiektu. Rekord MINFO zwykle jest używany dla list skrzynek pocztowych, a nie dla pojedynczych skrzynek. Ten typ rekordu jest zdefiniowany w dokumencie RFC MR Rekord MR określa nową nazwę domeny dla skrzynki pocztowej. Rekordu tego typu można używać jako pozycji przekazywania dla użytkownika, który został przeniesiony do innej skrzynki pocztowej. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord serwera nazw (NS) NS Rekord NS określa autorytatywny serwer nazw dla danego hosta. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord NSAP (Network Service Access Protocol) NSAP Rekord NSAP określa adres zasobu NSAP. Rekordy NASP są wykorzystywane do odwzorowywania nazw domen na adresy NSAP. Ten typ rekordu jest zdefiniowany w dokumencie RFC System nazw domen 11

18 Tabela 1. Tabela wyszukiwania rekordów zasobów (kontynuacja) Rekord zasobu Nazwa skrócona Opis Rekord klucza publicznego (KEY) KEY Rekord KEY określa klucz publiczny skojarzony z nazwą serwera DNS. Klucz może być przeznaczony dla strefy, użytkownika lub dla hosta. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord osoby odpowiedzialnej (RP) RP Rekord RP zawiera adres poczty elektronicznej i opis osoby odpowiedzialnej za strefę lub host. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord wskaźnika wyszukiwania wstecz (PTR) PTR Rekord PTR określa nazwę domeny hosta, dla którego jest definiowany rekord PTR. Rekordy PTR umożliwiają wyszukanie nazwy hosta, jeśli jest znany jego adres IP. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord przekierowania (RT) RT Rekord RT określa nazwę domeny hosta, która może działać jako domena przekazująca pakiety IP dla tego hosta. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekordy usług SRV Rekord SRV określa hosty obsługujące usługi zdefiniowane w rekordzie. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord uruchamiania uprawnień (SOA) SOA Rekord SOA określa, że dany serwer jest autorytatywny dla tej strefy. Serwer autorytatywny jest najlepszym źródłem danych w strefie. Rekord SOA zawiera ogólne informacje o strefie i przeładowuje zasady dla serwerów zapasowych. Dla każdej strefy może istnieć tylko jeden rekord SOA. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord z tekstem (TXT) TXT Rekord TXT zawiera łańcuchy tekstowe o maksymalnej długości 255, które są skojarzone z nazwą domeny. Rekordy TXT mogą być wykorzystywane łącznie z rekordami osób odpowiedzialnych (RP) i mogą zawierać informacje o osobach odpowiedzialnych za strefy. Ten typ rekordu jest zdefiniowany w dokumencie RFC Serwer DHCP i5/os używa rekordów TXT do dynamicznych aktualizacji. Serwer DHCP zapisuje powiązany rekord TXT dla każdej aktualizacji rekordu PTR i A wykonywanej przez serwer DHCP. Rekordy DHCP mają prefiks AS400DHCP. 12 System i: Sieciowy system nazw domen

19 Tabela 1. Tabela wyszukiwania rekordów zasobów (kontynuacja) Rekord zasobu Nazwa skrócona Opis Rekord ogólnie znanych usług (WKS) WKS Rekord WKS określa ogólnie znane usługi obsługiwane przez dany obiekt. Najczęściej rekordy WKS wskazują, czy dany adres obsługuje protokół TCP, UDP czy obydwa protokoły. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord odwzorowania adresu X.400 (PX) PX Rekord PX jest wskaźnikiem do informacji dotyczących odwzorowania X.400/RFC 822. Ten typ rekordu jest zdefiniowany w dokumencie RFC Rekord odwzorowania adresu X25 (X25) X25 Rekord X25 określa adres zasobu X25. Odwzorowuje nazwę hosta na adres PSDN. Rekordy te są używane tylko w sieciach X25. Ten typ rekordu jest zdefiniowany w dokumencie RFC Pojęcia pokrewne Poczta i rekordy wymiany poczty (MX) DNS obsługuje zaawansowane przekierowywanie poczty poprzez wykorzystanie rekordów MX. Odsyłacze pokrewne Przykład: pojedynczy serwer systemu nazw domen dla intranetu na stronie 14 Przykład ten przedstawia prostą podsieć z serwerem DNS do użytku wewnętrznego. Podstawy stref na stronie 3 Dane DNS są podzielone na łatwe do zarządzania zestawy zwane strefami. Każdy z tych zestawów jest określonym typem strefy. Poczta i rekordy wymiany poczty (MX) DNS obsługuje zaawansowane przekierowywanie poczty poprzez wykorzystanie rekordów MX. Rekordy MX są używane przez programy rozsyłające pocztę, takie jak protokół Simple Mail Transfer Protocol (SMTP). Tabela wyszukiwania w rekordach zasobów DNS zawiera typy rekordów poczty obsługiwane przez system DNS i5/os. System DNS obejmuje informacje potrzebne do wysyłania poczty elektronicznej za pomocą wymienników poczty. Jeśli w sieci używany jest system DNS, aplikacja protokołu SMTP nie wysyła poczty adresowanej do hosta TEST.IBM.COM poprzez nawiązanie połączenia TCP z tym hostem. Aplikacja SMTP najpierw kieruje zapytanie do serwera DNS, aby dowiedzieć się, na którym hoście działa serwer dostarczający pocztę. Dostarczanie poczty pod określony adres Serwery DNS korzystają z rekordów zasobów nazywanych rekordami wymiennika poczty (MX). Rekordy MX odwzorowują nazwę domeny lub nazwę hosta na wartość preferencji i nazwę hosta. Rekordy MX są najczęściej używane do wskazania hosta, używanego do przetwarzania poczty z innego hosta. Rekordy te są również używane do wskazania innego hosta, do którego należy dostarczyć pocztę, jeśli z pierwszym hostem nie można się połączyć. Innymi słowy rekordy te pozwalają, aby poczta adresowana do określonego hosta była dostarczana do innego hosta. Dla tej samej domeny lub nazwy hosta może istnieć wiele rekordów zasobów MX. W takiej sytuacji kolejność, w jakiej hosty te będą użyte do dostarczenia poczty, określa wartość preferencji (czyli priorytet). Najniższa wartość preferencji odpowiada rekordowi, który zostanie użyty jako pierwszy. Kiedy najbardziej preferowany host jest niedostępny, aplikacja wysyłająca pocztę próbuje skontaktować się z kolejnym, mniej preferowanym hostem MX. Wartość preferencji określa administrator domeny lub autor rekordu MX. System nazw domen 13

20 W przypadku zapytania o nazwę, która znajduje się w domenie obsługiwanej przez serwer DNS, ale której nie przypisano rekordów MX, serwer może zwrócić pustą listę rekordów zasobów MX. W takiej sytuacji aplikacja wysyłająca pocztę może próbować nawiązać bezpośrednie połączenie z hostem docelowym. Uwaga: Uwaga: nie zaleca się stosowania znaków wieloznacznych (na przykład: *.mycompany.com) w rekordach MX dla domeny. Przykład: rekord MX dla hosta W poniższym przykładzie system, zgodnie z preferencjami, dostarczy pocztę adresowaną do fsc5.test.ibm.com bezpośrednio do tego hosta. Jeśli host będzie niedostępny, system może dostarczyć pocztę do hosta psfred.test.ibm.com lub do mvs.test.ibm.com (jeśli psfred.test.ibm.com również nie będzie dostępny). A oto przykład odpowiednich rekordów MX: fsc5.test.ibm.com IN MX 0 fsc5.test.ibm.com IN MX 2 psfred.test.ibm.com IN MX 4 mvs.test.ibm.com Odsyłacze pokrewne Rekordy zasobów DNS na stronie 9 Rekordy zasobów są używane do przechowywania danych o nazwach domenowych i adresach IP. Aby wyświetlić rekordy zasobów obsługiwane przez system operacyjny i5/os, należy użyć tabeli wyszukiwania rekordów zasobów. Przykłady: system nazw domen Przykłady te mogą okazać się pomocne w zrozumieniu działania systemu nazw domen (DNS) w sieci użytkownika. DNS to system rozproszonej bazy danych służący do zarządzania nazwami hostów i przypisanymi im adresami protokołu IP. Poniższe przykłady mają pomóc w zrozumieniu sposobu działania systemu DNS i w wykorzystaniu go we własnej sieci. W przykładach opisano różne konfiguracje i powody, dla których zostały one wybrane. Przykłady zawierają również odsyłacze do pokrewnych koncepcji, które mogą być pomocne w zrozumieniu przedstawionych ilustracji. Przykład: pojedynczy serwer systemu nazw domen dla intranetu Przykład ten przedstawia prostą podsieć z serwerem DNS do użytku wewnętrznego. Poniższy rysunek przedstawia serwer DNS dla sieci wewnętrznej działający na platformie System i. Ta pojedyncza instancja serwera DNS została skonfigurowana do nasłuchiwania zapytań na wszystkich adresach IP interfejsu. Przedstawiony system jest podstawowym serwerem nazw dla strefy moja_firma.com. 14 System i: Sieciowy system nazw domen

21 Rysunek 2. Pojedynczy serwer DNS z dostępem do intranetu. Każdy host w strefie ma adres IP i nazwę domenową. Administrator musi ręcznie zdefiniować hosty w danych strefy DNS, tworząc rekordy zasobów. Rekordy odwzorowania adresów (A w przypadku IPv4 lub AAAA w przypadku IPv6) odwzorowują nazwę maszyny na przypisany jej adres IP. Dzięki tym rekordom inne hosty w sieci mogą kierować do serwera DNS zapytania w celu znalezienia adresu IP przypisanego do konkretnej nazwy hosta. Rekordy wskaźników wyszukiwania odwrotnego (PTR) odwzorowują adresy IP poszczególnych maszyn na przypisane im nazwy. Te rekordy z kolei pozwalają innym hostom w sieci kierować do serwera DNS zapytania w celu znalezienia nazwy odpowiadającej adresowi IP. Oprócz rekordów typu A, AAAA i PTR serwer DNS obsługuje wiele innych typów rekordów zasobów, które mogą być niezbędne w zależności od innych aplikacji TCP/IP działających w intranecie. Jeśli na przykład w sieci działa wewnętrzny system poczty elektronicznej, do bazy DNS należy wpisać rekordy wymienników poczty (MX), aby serwer SMTP mógł skierować do serwera DNS zapytanie o systemy, w których działają serwery poczty. Jeśli ta mała sieć byłaby częścią dużej sieci intranetowej, konieczne byłoby zdefiniowanie wewnętrznych serwerów głównych. System nazw domen 15

22 Serwery zapasowe Serwery zapasowe pobierają dane strefy z serwera autorytatywnego. Serwery zapasowe uzyskują dane strefy poprzez przesyłanie strefowe z serwera autorytatywnego. Podczas uruchamiania serwer zapasowy wysyła do podstawowego serwera nazw żądanie wszystkich danych dla określonej domeny. Ponadto zapasowy serwer nazw żąda zaktualizowanych danych z serwera podstawowego, gdy zostanie powiadomiony o zmianach przez podstawowy serwer nazw (jeśli używana jest funkcja NOTIFY) lub gdy na podstawie zapytań kierowanych do podstawowego serwera nazw wykryje zmianę danych. Na rysunku powyżej serwer mój_systemi jest częścią intranetu. Inny system, mój_systemi2, został skonfigurowany jako zapasowy serwer DNS dla strefy moja_firma.com. Serwer zapasowy pozwala zrównoważyć obciążenie serwerów, a także stanowi zabezpieczenie na wypadek awarii serwera podstawowego. Do dobrej praktyki administratora należy skonfigurowanie przynajmniej jednego serwera zapasowego dla każdej strefy. Odsyłacze pokrewne Rekordy zasobów DNS na stronie 9 Rekordy zasobów są używane do przechowywania danych o nazwach domenowych i adresach IP. Aby wyświetlić rekordy zasobów obsługiwane przez system operacyjny i5/os, należy użyć tabeli wyszukiwania rekordów zasobów. Podstawy stref na stronie 3 Dane DNS są podzielone na łatwe do zarządzania zestawy zwane strefami. Każdy z tych zestawów jest określonym typem strefy. Przykład: pojedynczy serwer systemu nazw domen z dostępem do Internetu Przykład ten przedstawia prostą podsieć z serwerem DNS połączonym bezpośrednio z Internetem. Przykład: pojedynczy serwer systemu nazw domen z dostępem do Internetu Przykład ten przedstawia prostą podsieć z serwerem DNS połączonym bezpośrednio z Internetem. Poniższy rysunek przedstawia ten sam przykład sieci, co w sekcji Serwer DNS dla intranetu, ale w tym przypadku firma ma połączenie z Internetem. W niniejszym przykładzie firma ma dostęp do Internetu, ale firewall został tak skonfigurowany, aby zablokować ruch przychodzący z Internetu do sieci. 16 System i: Sieciowy system nazw domen

23 Rysunek 3. Pojedynczy serwer DNS z dostępem do Internetu W celu przetłumaczenia adresów internetowych, należy wykonać przynajmniej jedną z poniższych czynności: v Zdefiniować Internetowe serwery główne Internetowe serwery główne można załadować automatycznie, ale może być konieczna aktualizacja listy. Serwery te są pomocne podczas tłumaczenia adresów spoza lokalnej strefy. Instrukcje dotyczące uzyskania informacji o Internetowych serwerach głównych zawiera sekcja Dostęp do zewnętrznych danych systemu nazw domen. v Włączyć przekazywanie Można tak skonfigurować funkcję przekazywania, aby przekazywała zapytania o strefy spoza mycompany.com do zewnętrznych serwerów DNS, na przykład do serwerów administrowanych przez dostawcę usług internetowych (ISP). Aby włączyć wyszukiwanie na serwerach przekazujących i głównych, należy opcji forward nadać wartość System nazw domen 17

24 first. Spowoduje to, że serwer będzie najpierw kierował zapytanie do serwera przekazującego, a dopiero gdy ten nie będzie w stanie przetłumaczyć adresu, zapytanie zostanie skierowane do serwera głównego. Ponadto mogą być wymagane następujące zmiany konfiguracji: v Przypisanie niezastrzeżonych adresów IP W powyższym przykładzie użyto adresów 10.x.x.x. Jednak są to adresy zastrzeżone i nie mogą być używane poza intranetem. Użyte adresy mają charakter przykładowy i w konkretnej konfiguracji mogą być inne, na przykład określone przez dostawcę usług internetowych. v Zarejestrowanie nazwy domeny Aby być widocznym w Internecie, należy zarejestrować nazwę domeny, o ile nie zostało to już zrobione. v Uruchomienie firewalla Nie zaleca się korzystania z bezpośredniego połączenia serwera DNS z Internetem. Należy skonfigurować zaporę firewall lub podjąć inne środki ostrożności w celu zabezpieczenia platformy System i. Pojęcia pokrewne Konfiguracja domen systemu nazw domen (DNS) na stronie 6 Konfiguracja domen systemu nazw domen (DNS) wymaga rejestracji nazwy domeny, która uniemożliwia innym użytkownikom korzystanie z tej nazwy domeny. Serwery System i - bezpieczeństwo internetowe Podstawy zapytań systemu nazw domen (DNS) na stronie 4 Klienty DNS używają serwerów DNS do rozstrzygania zapytań. Zapytania mogą pochodzić bezpośrednio od klienta lub aplikacji działającej na kliencie. Odsyłacze pokrewne Przykład: pojedynczy serwer systemu nazw domen dla intranetu na stronie 14 Przykład ten przedstawia prostą podsieć z serwerem DNS do użytku wewnętrznego. Przykład: serwery DNS i DHCP na tym samym serwerze System i Przykład ten przedstawia serwery DNS i DHCP na tym samym serwerze System i. Konfigurację taką można wykorzystywać do dynamicznej aktualizacji danych strefy DNS, kiedy serwer DHCP przypisuje hostom adresy IP. Poniższy rysunek przedstawia małą podsieć z jedną platformą System i, która działa jednocześnie jako serwer DHCP i serwer DNS dla czterech klientów. W przykładowej sieci klienty w magazynie, stacje wprowadzania danych oraz komputery dyrekcji służą do tworzenia dokumentów zawierających grafiki pobierane z serwera plików graficznych. Maszyny te łączą się z serwerem plików graficznych, odwzorowując sieciowy napęd dysków na nazwę hosta. 18 System i: Sieciowy system nazw domen

25 Rysunek 4. Serwery DNS i DHCP na tej samej platformie System i Poprzednie wersje serwerów DHCP i DNS działały niezależnie od siebie. Jeśli serwer DHCP przypisał klientowi nowy adres IP, administrator musiał samodzielnie zmodyfikować odpowiednie rekordy DNS. W niniejszym przykładzie zmiana adresu IP serwera plików graficznych przez serwer DHCP spowodowałaby, że rekordy DNS zawierałyby nieaktualny adres IP serwera plików, przez co klienci tego serwera nie mogliby przypisać dysku sieciowego do nazwy hosta. Używając dostępnego w systemie i5/os serwera DNS opartego na programie BIND 9, można skonfigurować strefę DNS, tak aby akceptowała dynamiczne aktualizacje rekordów DNS wraz ze sporadycznymi zmianami adresów przez serwer DHCP. Na przykład rekordy DNS serwera plików zostaną dynamicznie zaktualizowane po tym, jak serwer ten odnowi dzierżawę i otrzyma nowy adres IP Dzięki temu pozostałe komputery będą mogły dalej bez przeszkód odwoływać się do serwera plików graficznych poprzez nazwy hostów interpretowane prawidłowo przez serwer DNS. Aby skonfigurować strefę DNS tak, aby akceptowała dynamiczne aktualizacje, należy wykonać następujące zadania: v Zidentyfikowanie strefy dynamicznej Nie można ręcznie aktualizować strefy dynamicznej podczas pracy serwera. Może to bowiem spowodować kolizję z przychodzącymi aktualizacjami dynamicznymi. Aktualizacji ręcznych można dokonywać tylko po zatrzymaniu serwera. Jednak gdy serwer zostaje zatrzymany, traci się wszelkie aktualizacje dynamiczne wysyłane przez serwer DHCP. Z tego powodu może być konieczne zdefiniowanie odrębnej strefy dynamicznej, w której konieczność System nazw domen 19
