1 Gdańsk ul. Dyrekcyjna 6, tel , fax Nr arch. F/18060 Nr egz. pdf DOKUMENTACJA GEOTECHNICZNA z badań podłoża gruntowego dla terenu położonego pomiędzy ul. Wałową a ul. Sukienniczą dla budynku Muzeum II Wojny Światowej w Gdańsku Opracowała: mgr Magda Atraszkiewicz Zweryfikował: Dyrektor ds. geologii mgr Eryk Lamparski nr upr mgr Leszek Twaróg Gdańsk wrzesień 2009

2 SPIS TREŚCI: 1. Wstęp. 2. Zakres przeprowadzonych prac 3. Budowa geologiczna 4. Charakterystyka warunków geotechnicznych 5. Wnioski geotechniczne 6. Zestawienie wyników badań laboratoryjnych SPIS ZAŁĄCZNIKÓW: 1. Mapa dokumentacyjna w skali 1: Objaśnienia znaków i symboli 3. Legenda do przekrojów 4. Przekroje geotechniczne 5. Wykresy sondowań sondą typy DPH 6. Analizy granulometryczne 7. Wykresy badan ściśliwości gruntów 2

Zestawienie wyników badań laboratoryjnych SPIS ZAŁĄCZNIKÓW: 1. Mapa dokumentacyjna w skali 1:1000 2.

3 1. WSTĘP Niniejszą dokumentację wykonano na zlecenie Muzeum II Wojny Światowej ul. Długa 81/83, Gdańsk. Dotyczy ona badań podłoża gruntowego dla terenu położonego pomiędzy ul. Wałową a ul.sukienniczą (obszar badań pokazano na mapie sytuacyjnowysokościowej w skali 1: załącznik nr 1). Na terenie tym zakłada się budowę budynku Muzeum II Wojny Światowej. Niniejszą dokumentację opracowano zgodnie z rozporządzeniem MSWiA z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych oraz wg PN-B Dokumentowanie geotechniczne. Zasady ogólne. z sierpnia 1998 r. Na podstawie powyższych aktów prawnych stwierdzone warunki gruntowo wodne odpowiadają II kategorii geotechnicznej. 2. ZAKRES PRZEPROWADZONYCH PRAC 2.1. Prace geodezyjne W terenie wszystkie miejsca badań zostały wytyczone metodą domiarów prostokątnych w oparciu o plan sytuacyjno-wysokościowy w skali 1:500. Rzędne otworów badawczych określono na podstawie niwelacji technicznej od reperów roboczych, za które przyjęto wysokość studzienek kanalizacyjnych na tym terenie Prace polowe Prace terenowe zostały wykonano pod dozorem geologicznym Doroty Marciniak i Andrzeja Jakubowskiego w dniach 18, 19, 21, 23 i r. Wykonano: - 10 otworów badawczych do głębokości 15,0 m p p t, łącznie 150,0 m - 5 sondowań sondą ciężką typu DPH do głębokości 15,0 m ppt, łącznie 75,0 m 3

Niniejszą dokumentację opracowano zgodnie z rozporządzeniem MSWiA z dnia 24 września 1998 r.

4 W czasie wykonywania wierceń były pobierane próbki do makroskopowego i laboratoryjnego określenia rodzaju oraz niektórych cech fizyko-mechanicznych gruntu. Przeprowadzane były również obserwacje i pomiary poziomu wód gruntowych. Sondowania wykonano sondą udarową ciężką typu DPH z końcówką stożkową co pozwoliło określić stopień zagęszczenia gruntów sypkich w warunkach in situ Prace laboratoryjne W ramach badań laboratoryjnych oznaczono: - skład granulometryczny - straty wagowe metodą wyżarzania - wilgotność naturalną - gęstość objętościową - edometryczne moduły ściśliwości pierwotnej i wtórnej Wyniki badań laboratoryjnych wykonano w formie zestawienia Prace kameralne Wykonano: - mapę dokumentacyjną w skali 1: przekroje geotechniczne - wykresy wyników sondowania sondą typu DPH - legendę do przekrojów wraz z tabelą wartości parametrów geotechnicznych - niniejszą część tekstową dokumentacji 3. WARUNKI GRUNTOWO-WODNE Pod względem geomorfologicznym teren prac jest fragmentem delty Wisły. Rzędne terenu wynoszą ok. 1,61 3,20 m npm. Od powierzchni terenu występują nasypy o miąższości 1,7 5,4 m złożone z piasków próchnicznych, namułów, torfów z gruzem ceglanym. 4

Sondowania wykonano sondą udarową ciężką typu DPH z końcówką stożkową co pozwoliło określić stopień zagęszczenia gruntów sypkich w warunkach in situ. 2.3.

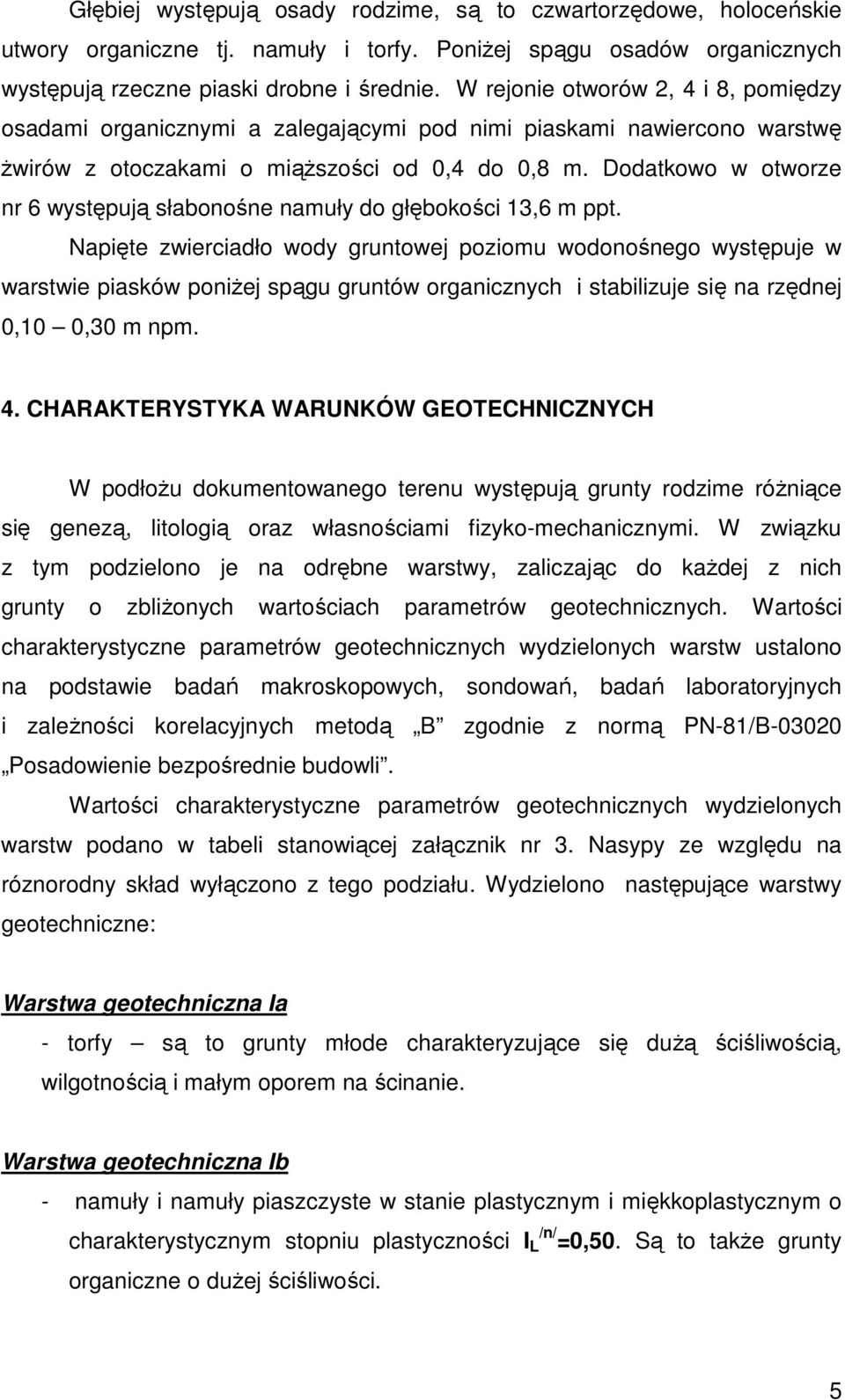

5 Głębiej występują osady rodzime, są to czwartorzędowe, holoceńskie utwory organiczne tj. namuły i torfy. Poniżej spągu osadów organicznych występują rzeczne piaski drobne i średnie. W rejonie otworów 2, 4 i 8, pomiędzy osadami organicznymi a zalegającymi pod nimi piaskami nawiercono warstwę żwirów z otoczakami o miąższości od 0,4 do 0,8 m. Dodatkowo w otworze nr 6 występują słabonośne namuły do głębokości 13,6 m ppt. Napięte zwierciadło wody gruntowej poziomu wodonośnego występuje w warstwie piasków poniżej spągu gruntów organicznych i stabilizuje się na rzędnej 0,10 0,30 m npm. 4. CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH W podłożu dokumentowanego terenu występują grunty rodzime różniące się genezą, litologią oraz własnościami fizyko-mechanicznymi. W związku z tym podzielono je na odrębne warstwy, zaliczając do każdej z nich grunty o zbliżonych wartościach parametrów geotechnicznych. Wartości charakterystyczne parametrów geotechnicznych wydzielonych warstw ustalono na podstawie badań makroskopowych, sondowań, badań laboratoryjnych i zależności korelacyjnych metodą B zgodnie z normą PN-81/B Posadowienie bezpośrednie budowli. Wartości charakterystyczne parametrów geotechnicznych wydzielonych warstw podano w tabeli stanowiącej załącznik nr 3. Nasypy ze względu na róznorodny skład wyłączono z tego podziału. Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna Ia - torfy są to grunty młode charakteryzujące się dużą ściśliwością, wilgotnością i małym oporem na ścinanie. Warstwa geotechniczna Ib - namuły i namuły piaszczyste w stanie plastycznym i miękkoplastycznym o charakterystycznym stopniu plastyczności I /n/ L =0,50. Są to także grunty organiczne o dużej ściśliwości. 5

Dodatkowo w otworze nr 6 występują słabonośne namuły do głębokości 13,6 m ppt.

6 Warstwa geotechniczna IIa - to nawodnione piaski drobne i średnie w stanie średniozagęszczonym. Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0,55. Warstwa geotechniczna IIb - to nawodnione piaski drobne i średnie w stanie zagęszczonym. Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0,70. Warstwa geotechniczna III - to nawodnione żwiry z kamieniami w stanie zagęszczonym. Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0, WNIOSKI GEOTECHNICZNE 5.1 Przeprowadzone badania wykazują, że teren przeznaczony pod budowę budynku muzeum posiada mało korzystne warunki gruntowo-wodne dla posadowienia bezpośredniego obiektów o większych obciążeniach. W strefie przypowierzchniowej wystepują dwie warstwy organicznych gruntów słabonośnych Ia i Ib oraz nasypy, które należy traktować także jako słabonośne. Nośnymi są piaski i żwiry warstw IIa, IIb i III. Grunty słabonośne występują do głebokości średnio od 7,5 do 10,0 m ppt. 5.2 Napięte zwierciadło wody gruntowej poziomu wodonośnego występuje w warstwie piasków poniżej spągu gruntów organicznych i stabilizuje się na rzędnej 0,10-0,30 m npm. 5.3 Warstwy gruntów nośnych (piaski i żwiry) wystepują średnio około 7,5-10,0 m ppt. Wobec tego biorąc pod uwagę, że będa to budynki o znacznych obciążeniach należy rozważyć sposób ich posadowienia lub wzmocnienia podłoża biorąc pod uwagę względy techniczno-ekonomiczne. Może to być np. posadowienie pośrednie na palach lub wzmocnienie podłoża np. różnego rodzaju kolumnami oferowanymi przez specjalistyczne firmy. 6

Warstwa geotechniczna III - to nawodnione żwiry z kamieniami w stanie zagęszczonym. Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0,70. 5. WNIOSKI GEOTECHNICZNE 5.

7 5.4 Po ewentualnym ustaleniu lokalizacji budynków na tym terenie zaleca się rozważyć wykonanie dodatkowych badań, gdyż występowanie warstwy namułów w otworze nr 6 do głębokości 13,6 m ppt jest niekorzystne z punktu widzenia np. projektowania pali w tym rejonie. 5.5 Stan wód gruntowych dotyczy okresu badań. Rzędna stabilizacji może się wahać zależnie od ilości opadów, stanu systemu odwodnieniowego itp. 7

niekorzystne z punktu widzenia np. projektowania pali w tym rejonie. 5.
