1 Instrukcja montażu i konserwacji Podgrzewacz dwufunkcyjny T Logalux KNW 600 EW KNW 830 EW Dla firmy instalacyjnej Przeczytać uważnie przed przystąpieniem do montażu i konserwacji (2010/08) PL

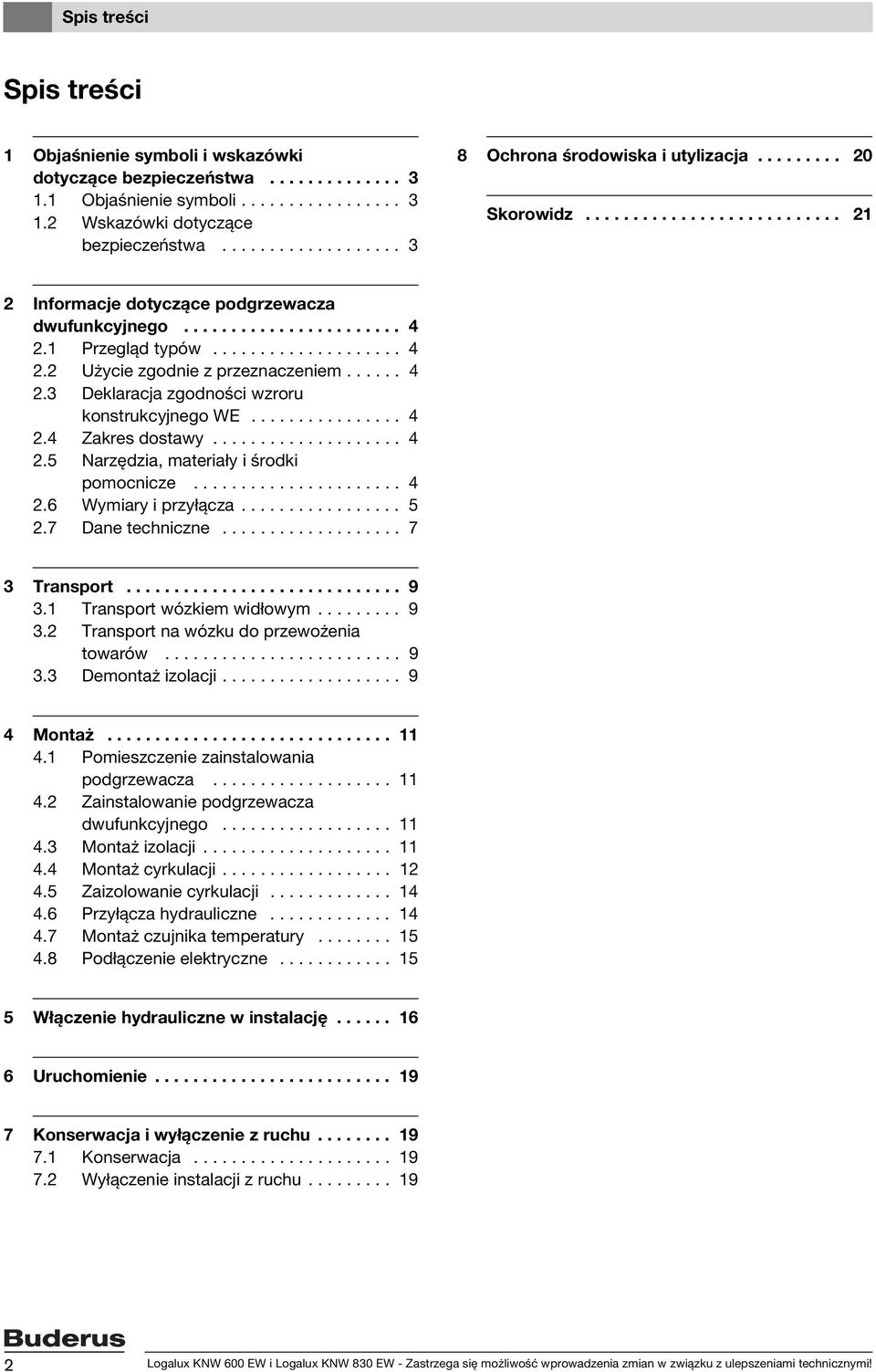

2 Spis treści Spis treści 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa Objaśnienie symboli Wskazówki dotyczące bezpieczeństwa Ochrona środowiska i utylizacja Skorowidz Informacje dotyczące podgrzewacza dwufunkcyjnego Przegląd typów Użycie zgodnie z przeznaczeniem Deklaracja zgodności wzroru konstrukcyjnego WE Zakres dostawy Narzędzia, materiały i środki pomocnicze Wymiary i przyłącza Dane techniczne Transport Transport wózkiem widłowym Transport na wózku do przewożenia towarów Demontaż izolacji Montaż Pomieszczenie zainstalowania podgrzewacza Zainstalowanie podgrzewacza dwufunkcyjnego Montaż izolacji Montaż cyrkulacji Zaizolowanie cyrkulacji Przyłącza hydrauliczne Montaż czujnika temperatury Podłączenie elektryczne Włączenie hydrauliczne w instalację Uruchomienie Konserwacja i wyłączenie z ruchu Konserwacja Wyłączenie instalacji z ruchu Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

3 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1.1 Objaśnienie symboli Wskazówki ostrzegawcze Słowa ostrzegawcze na początku wskazówki ostrzegawczej oznaczają rodzaj i ciężar gatunkowy następstw, jeżeli nie zostaną wykonane działania w celu uniknięcia zagrożenia. WSKAZÓWKA oznacza, że mogą wystąpić szkody materialne. OSTROŻNOŚĆ oznacza, że może dojść do obrażeń u ludzi - od lekkich do średniociężkich. OSTRZEŻENIE oznacza, że mogą wystąpić ciężkie obrażenia u ludzi. NIEBEZPIECZEŃSTWO oznacza, że może dojść do zagrażających życiu obrażeń u ludzi. Ważne informacje Inne symbole Symbol Wskazówki ostrzegawcze są oznaczone w tekście trójkątem ostrzegawczym na szarym tle i ujęte w ramkę. W przypadku niebezpieczeństw związanych z prądem elektrycznym znak wykrzyknika w trójkącie ostrzegawczym zastąpiony jest symbolem błyskawicy. Ważne informacje, nie zawierające zagrożeń dla ludzi lub rzeczy, oznaczone są symbolem znajdującym się obok. Ograniczone są one liniami powyżej i poniżej tekstu. Znaczenie 1.2 Wskazówki dotyczące bezpieczeństwa Zainstalowanie, praca B Podgrzewacz dwufunkcyjny może być zainstalowany tylko przez uprawnioną firmę. B Przestrzegać miejscowych przepisów w zakresie zapobiegania wypadkom i przepisów bezpieczeństwa. B Przestrzegać podanego ciśnienia roboczego. B Używać tylko oryginalnego osprzętu. Przeglądy i konserwacja B Konserwację i naprawę może wykonać tylko uprawniona firma. B Nosić odzież ochronną. B Stosować tylko oryginalne części zamienne! Zagrożenie życia przez prąd elektryczny Przed wykonaniem czynności na instalacji elektrycznej: B Odłączyć wszystkie bieguny zasilania sieciowego i zabezpieczyć je przed ponownym załączeniem. B Podłączenie elektryczne i prace na instalacji elektrycznej można zlecić tylko wykwalifikowanej firmie. B Stosować się do schematów podłączenia. Pouczenie klienta B Objaśnić klientowi działanie podgrzewacza dwufunkcyjnego i pouczyć go w zakresie obsługi urządzenia. B Poinformować klienta, że nie może on wykonywać żadnych modyfikacji i remontów podgrzewacza. B Czynność Odsyłacz do innych miejsc w dokumencie lub innych dokumentów Wyliczenie/wpis na liście Wyliczenie/wpis na liście (2. płaszczyzna) Tab. 1 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 3

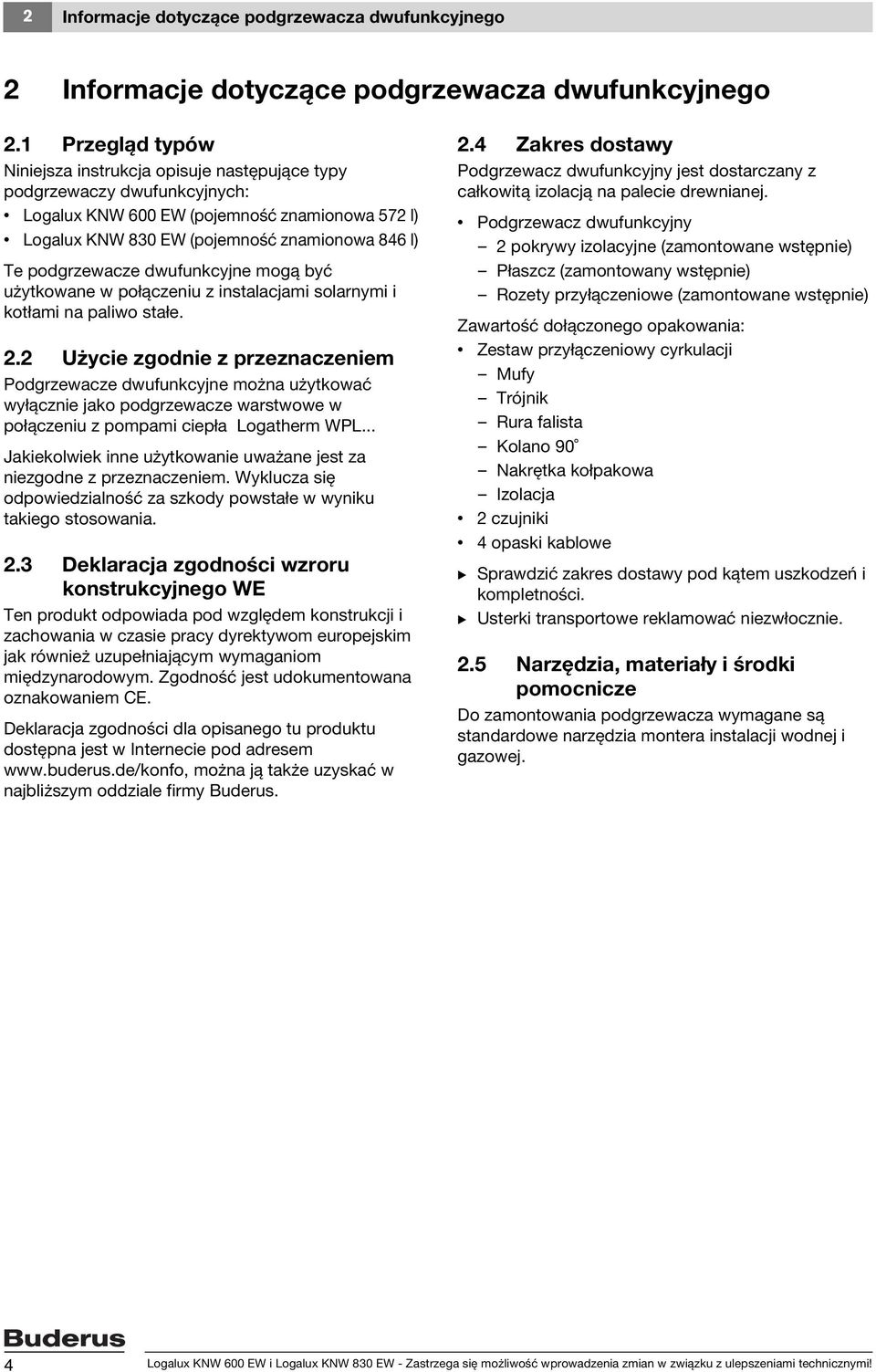

4 2 Informacje dotyczące podgrzewacza dwufunkcyjnego 2 Informacje dotyczące podgrzewacza dwufunkcyjnego 2.1 Przegląd typów Niniejsza instrukcja opisuje następujące typy podgrzewaczy dwufunkcyjnych: Logalux KNW 600 EW (pojemność znamionowa 572 l) Logalux KNW 830 EW (pojemność znamionowa 846 l) Te podgrzewacze dwufunkcyjne mogą być użytkowane w połączeniu z instalacjami solarnymi i kotłami na paliwo stałe. 2.2 Użycie zgodnie z przeznaczeniem Podgrzewacze dwufunkcyjne można użytkować wyłącznie jako podgrzewacze warstwowe w połączeniu z pompami ciepła Logatherm WPL... Jakiekolwiek inne użytkowanie uważane jest za niezgodne z przeznaczeniem. Wyklucza się odpowiedzialność za szkody powstałe w wyniku takiego stosowania. 2.3 Deklaracja zgodności wzroru konstrukcyjnego WE Ten produkt odpowiada pod względem konstrukcji i zachowania w czasie pracy dyrektywom europejskim jak również uzupełniającym wymaganiom międzynarodowym. Zgodność jest udokumentowana oznakowaniem CE. Deklaracja zgodności dla opisanego tu produktu dostępna jest w Internecie pod adresem można ją także uzyskać w najbliższym oddziale firmy Buderus. 2.4 Zakres dostawy Podgrzewacz dwufunkcyjny jest dostarczany z całkowitą izolacją na palecie drewnianej. Podgrzewacz dwufunkcyjny 2 pokrywy izolacyjne (zamontowane wstępnie) Płaszcz (zamontowany wstępnie) Rozety przyłączeniowe (zamontowane wstępnie) Zawartość dołączonego opakowania: Zestaw przyłączeniowy cyrkulacji Mufy Trójnik Rura falista Kolano 90 Nakrętka kołpakowa Izolacja 2 czujniki 4 opaski kablowe B Sprawdzić zakres dostawy pod kątem uszkodzeń i kompletności. B Usterki transportowe reklamować niezwłocznie. 2.5 Narzędzia, materiały i środki pomocnicze Do zamontowania podgrzewacza wymagane są standardowe narzędzia montera instalacji wodnej i gazowej. 4 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

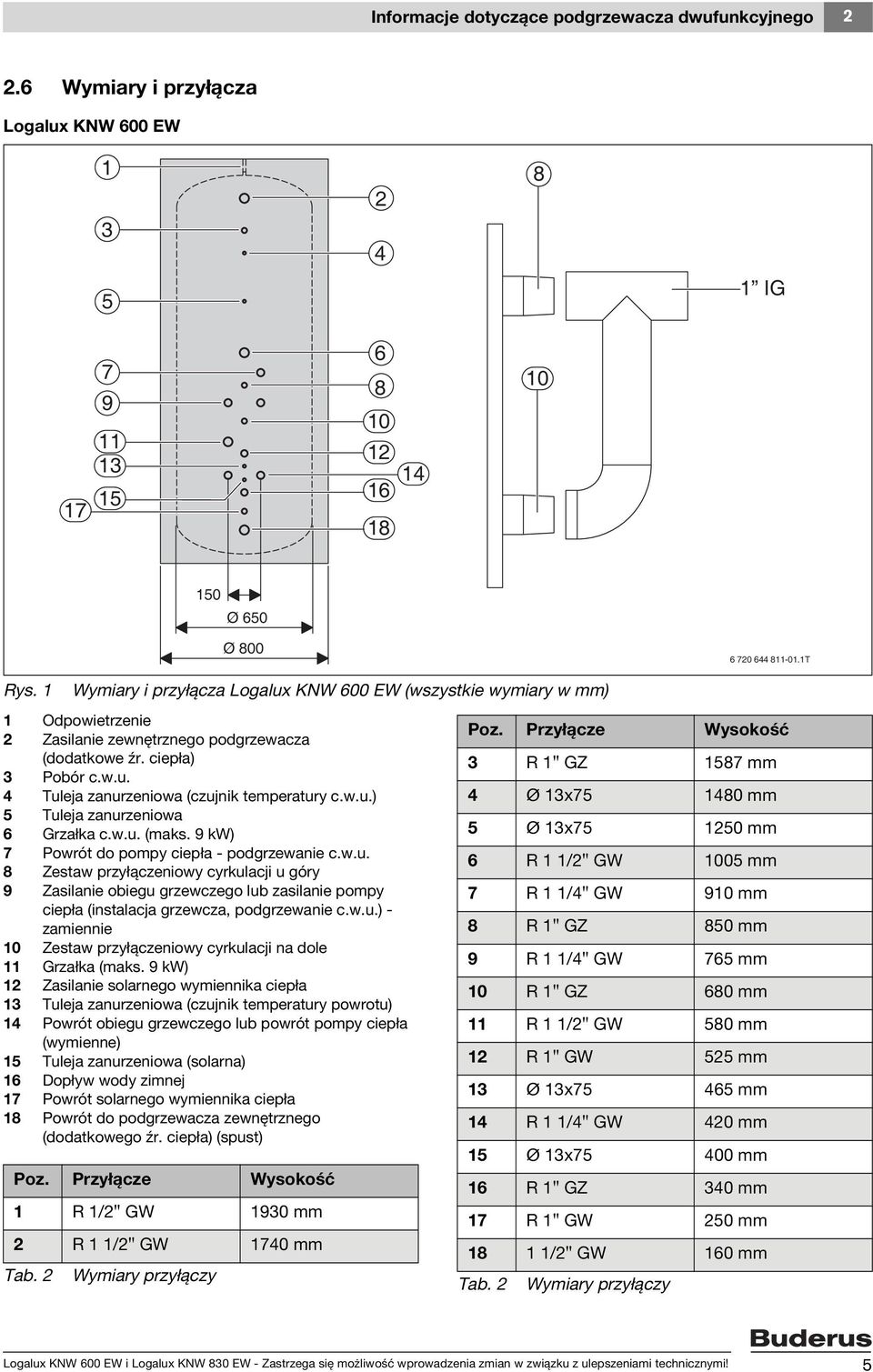

5 Informacje dotyczące podgrzewacza dwufunkcyjnego Wymiary i przyłącza Logalux KNW 600 EW IG Ø 650 Ø T Rys. 1 Wymiary i przyłącza Logalux KNW 600 EW (wszystkie wymiary w mm) 1 Odpowietrzenie 2 Zasilanie zewnętrznego podgrzewacza (dodatkowe źr. ciepła) 3 Pobór c.w.u. 4 Tuleja zanurzeniowa (czujnik temperatury c.w.u.) 5 Tuleja zanurzeniowa 6 Grzałka c.w.u. (maks. 9 kw) 7 Powrót do pompy ciepła - podgrzewanie c.w.u. 8 Zestaw przyłączeniowy cyrkulacji u góry 9 Zasilanie obiegu grzewczego lub zasilanie pompy ciepła (instalacja grzewcza, podgrzewanie c.w.u.) - zamiennie 10 Zestaw przyłączeniowy cyrkulacji na dole 11 Grzałka (maks. 9 kw) 12 Zasilanie solarnego wymiennika ciepła 13 Tuleja zanurzeniowa (czujnik temperatury powrotu) 14 Powrót obiegu grzewczego lub powrót pompy ciepła (wymienne) 15 Tuleja zanurzeniowa (solarna) 16 Dopływ wody zimnej 17 Powrót solarnego wymiennika ciepła 18 Powrót do podgrzewacza zewnętrznego (dodatkowego źr. ciepła) (spust) Poz. Przyłącze Wysokość 1 R 1/2" GW 1930 mm 2 R 1 1/2" GW 1740 mm Tab. 2 Wymiary przyłączy Poz. Przyłącze Wysokość 3 R 1" GZ 1587 mm 4 Ø 13x mm 5 Ø 13x mm 6 R 1 1/2" GW 1005 mm 7 R 1 1/4" GW 910 mm 8 R 1" GZ 850 mm 9 R 1 1/4" GW 765 mm 10 R 1" GZ 680 mm 11 R 1 1/2" GW 580 mm 12 R 1" GW 525 mm 13 Ø 13x mm 14 R 1 1/4" GW 420 mm 15 Ø 13x mm 16 R 1" GZ 340 mm 17 R 1" GW 250 mm /2" GW 160 mm Tab. 2 Wymiary przyłączy Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 5

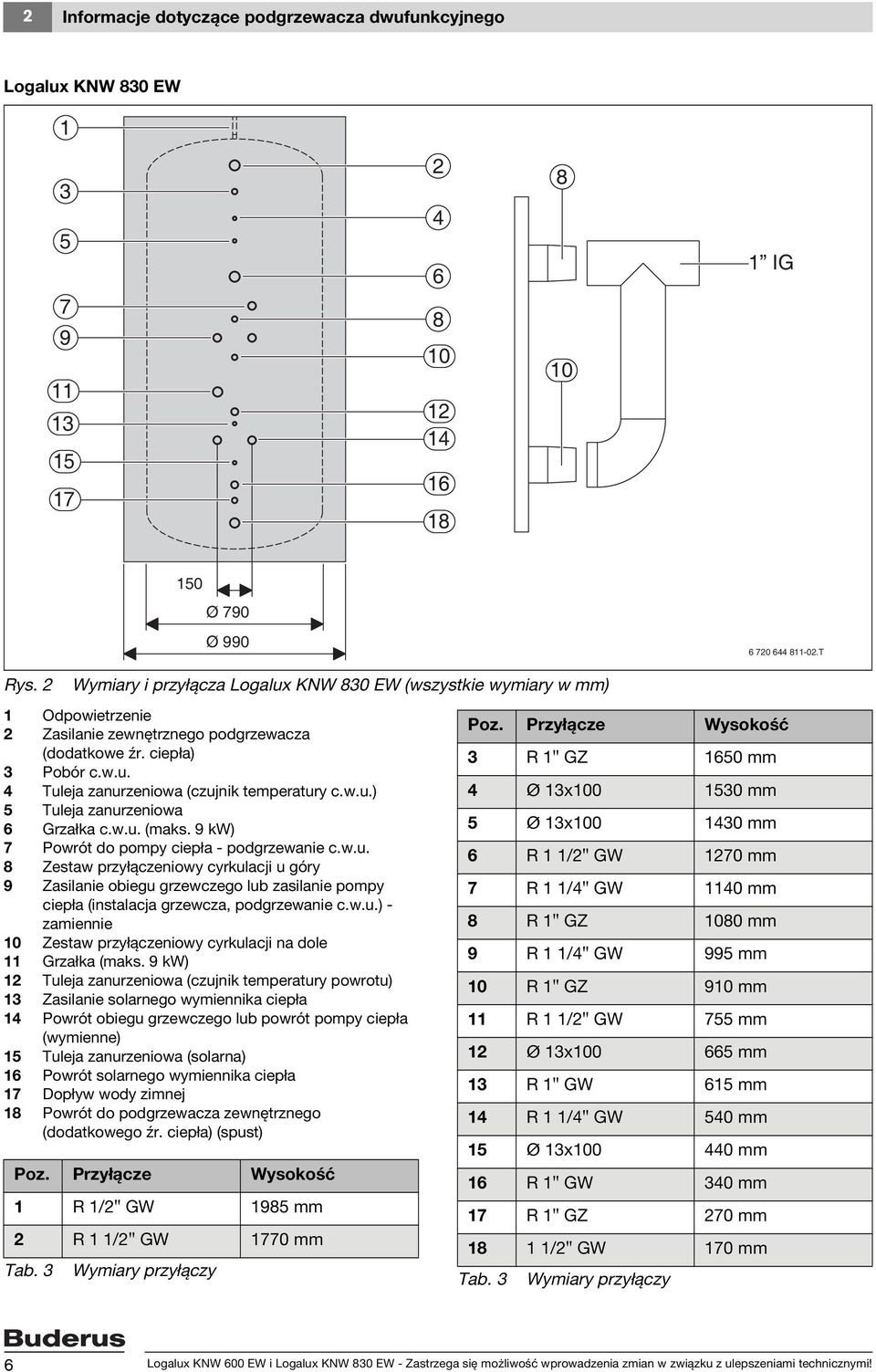

6 2 Informacje dotyczące podgrzewacza dwufunkcyjnego Logalux KNW 830 EW IG Ø 790 Ø T Rys. 2 Wymiary i przyłącza Logalux KNW 830 EW (wszystkie wymiary w mm) 1 Odpowietrzenie 2 Zasilanie zewnętrznego podgrzewacza (dodatkowe źr. ciepła) 3 Pobór c.w.u. 4 Tuleja zanurzeniowa (czujnik temperatury c.w.u.) 5 Tuleja zanurzeniowa 6 Grzałka c.w.u. (maks. 9 kw) 7 Powrót do pompy ciepła - podgrzewanie c.w.u. 8 Zestaw przyłączeniowy cyrkulacji u góry 9 Zasilanie obiegu grzewczego lub zasilanie pompy ciepła (instalacja grzewcza, podgrzewanie c.w.u.) - zamiennie 10 Zestaw przyłączeniowy cyrkulacji na dole 11 Grzałka (maks. 9 kw) 12 Tuleja zanurzeniowa (czujnik temperatury powrotu) 13 Zasilanie solarnego wymiennika ciepła 14 Powrót obiegu grzewczego lub powrót pompy ciepła (wymienne) 15 Tuleja zanurzeniowa (solarna) 16 Powrót solarnego wymiennika ciepła 17 Dopływ wody zimnej 18 Powrót do podgrzewacza zewnętrznego (dodatkowego źr. ciepła) (spust) Poz. Przyłącze Wysokość 1 R 1/2" GW 1985 mm 2 R 1 1/2" GW 1770 mm Tab. 3 Wymiary przyłączy Poz. Przyłącze Wysokość 3 R 1" GZ 1650 mm 4 Ø 13x mm 5 Ø 13x mm 6 R 1 1/2" GW 1270 mm 7 R 1 1/4" GW 1140 mm 8 R 1" GZ 1080 mm 9 R 1 1/4" GW 995 mm 10 R 1" GZ 910 mm 11 R 1 1/2" GW 755 mm 12 Ø 13x mm 13 R 1" GW 615 mm 14 R 1 1/4" GW 540 mm 15 Ø 13x mm 16 R 1" GW 340 mm 17 R 1" GZ 270 mm /2" GW 170 mm Tab. 3 Wymiary przyłączy 6 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

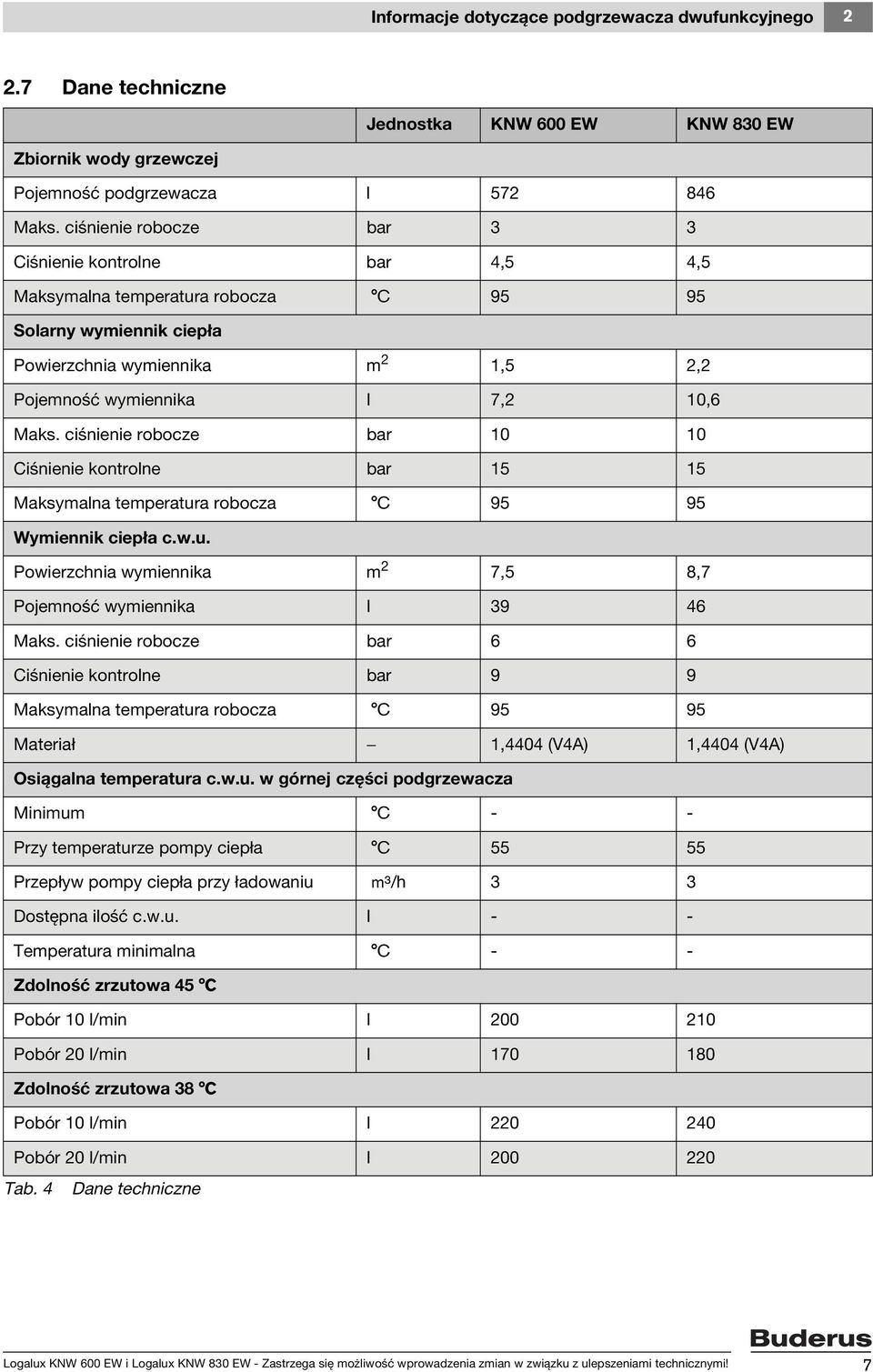

7 Informacje dotyczące podgrzewacza dwufunkcyjnego Dane techniczne Jednostka KNW 600 EW KNW 830 EW Zbiornik wody grzewczej Pojemność podgrzewacza l Maks. ciśnienie robocze bar 3 3 Ciśnienie kontrolne bar 4,5 4,5 Maksymalna temperatura robocza C Solarny wymiennik ciepła Powierzchnia wymiennika m 2 1,5 2,2 Pojemność wymiennika l 7,2 10,6 Maks. ciśnienie robocze bar Ciśnienie kontrolne bar Maksymalna temperatura robocza C Wymiennik ciepła c.w.u. Powierzchnia wymiennika m 2 7,5 8,7 Pojemność wymiennika l Maks. ciśnienie robocze bar 6 6 Ciśnienie kontrolne bar 9 9 Maksymalna temperatura robocza C Materiał 1,4404 (V4A) 1,4404 (V4A) Osiągalna temperatura c.w.u. w górnej części podgrzewacza Minimum C - - Przy temperaturze pompy ciepła C Przepływ pompy ciepła przy ładowaniu m³/h 3 3 Dostępna ilość c.w.u. l - - Temperatura minimalna C - - Zdolność zrzutowa 45 C Pobór 10 l/min l Pobór 20 l/min l Zdolność zrzutowa 38 C Pobór 10 l/min l Pobór 20 l/min l Tab. 4 Dane techniczne Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 7

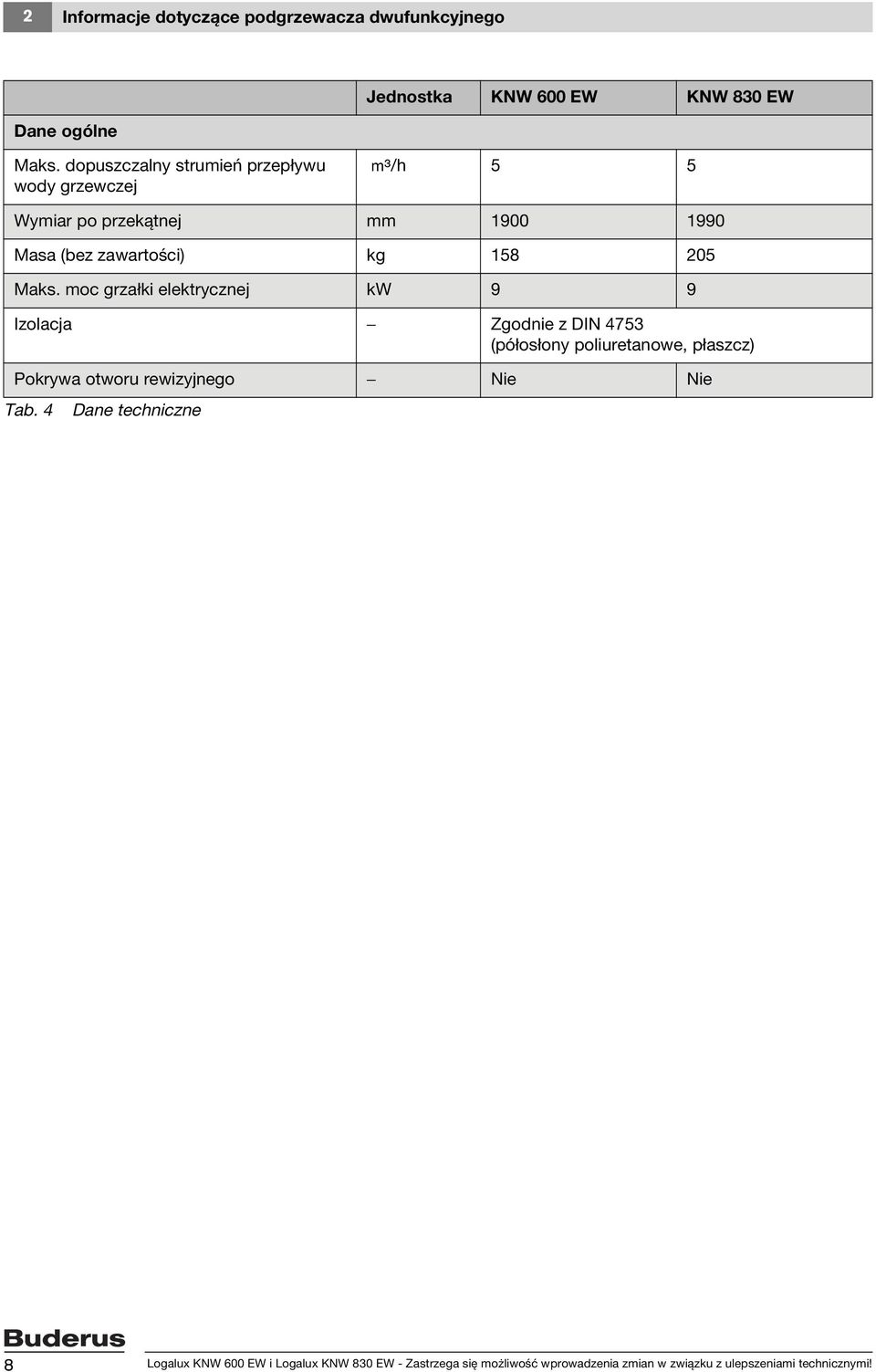

8 2 Informacje dotyczące podgrzewacza dwufunkcyjnego Dane ogólne Jednostka KNW 600 EW KNW 830 EW Maks. dopuszczalny strumień przepływu wody grzewczej m³/h 5 5 Wymiar po przekątnej mm Masa (bez zawartości) kg Maks. moc grzałki elektrycznej kw 9 9 Izolacja Zgodnie z DIN 4753 (półosłony poliuretanowe, płaszcz) Pokrywa otworu rewizyjnego Nie Nie Tab. 4 Dane techniczne 8 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

9 Transport 3 3 Transport OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń podczas transportu dużych ciężarów! B Podgrzewacz transportować przy wykorzystaniu kilku osób. B Zabezpieczyć podgrzewacz przed przewróceniem. B Zabezpieczyć podgrzewacz przed poślizgiem. B Zakładać osobiste wyposażenie ochronne (np. kask ochronny, obuwie i rękawice ochronne). 3.3 Demontaż izolacji WSKAZÓWKA: Uszkodzenie instalacji przez nieprawidłowy demontaż! B Izolację zdjąć i odstawić tak, aby jej nie uszkodzić. B Zdjąć folię ochronną. Podgrzewacz jest dostarczany z całkowitą izolacją na palecie drewnianej. Transport do pomieszczenia zainstalowania jest możliwy przy pomocy wózka widłowego lub wózka do przewozu towarów. Przy ciasnym pomieszczeniu (np. piwnice) można na czas transportu zdemontować izolację ( roz. 3.3, str. 9). 3.1 Transport wózkiem widłowym B Przetransportować podgrzewacz wózkiem widłowym w opakowaniu do pomieszczenia zainstalowania. B Zdjąć opakowanie i izolację ( roz. 3.3, str. 9). B Zachować dodatkowe opakowanie w bezpiecznym miejscu. B Odłączyć podgrzewacz z palety drewnianej i podnieść go. B Ustawić podgrzewacz w ostatecznej pozycji T Rys. 3 Zdjęcie folii ochronnej B Zdjąć rozety przyłączeniowe z króćców przyłączeniowych. 3.2 Transport na wózku do przewożenia towarów OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń podczas transportu dużych ciężarów! B Zabezpieczyć podgrzewacz na wózku do towarów przy pomocy pasa. B Zdjąć opakowanie i izolację ( roz. 3.3, str. 9). B Zachować dodatkowe opakowanie w bezpiecznym miejscu. B Odłączyć podgrzewacz z palety drewnianej i podnieść go. B Przetransportować podgrzewacz wózkiem do towarów do pomieszczenia zainstalowania. B Ustawić podgrzewacz w ostatecznej pozycji. B Zdjąć pokrywę podgrzewacza. Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 9

10 3 Transport B Pokrywy izolacyjne odstawić tak, aby ich nie uszkodzić T Rys. 4 Zdjęcie pokrywy podgrzewacza B Rozpiąć zamek błyskawiczny płaszcza i zdjąć płaszcz. Rys. 6 Zdjęcie pokryw izolacyjnych T T Rys. 5 Otwarcie i zdjęcie płaszcza B Zdjęcie pokryw izolacyjnych. 10 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

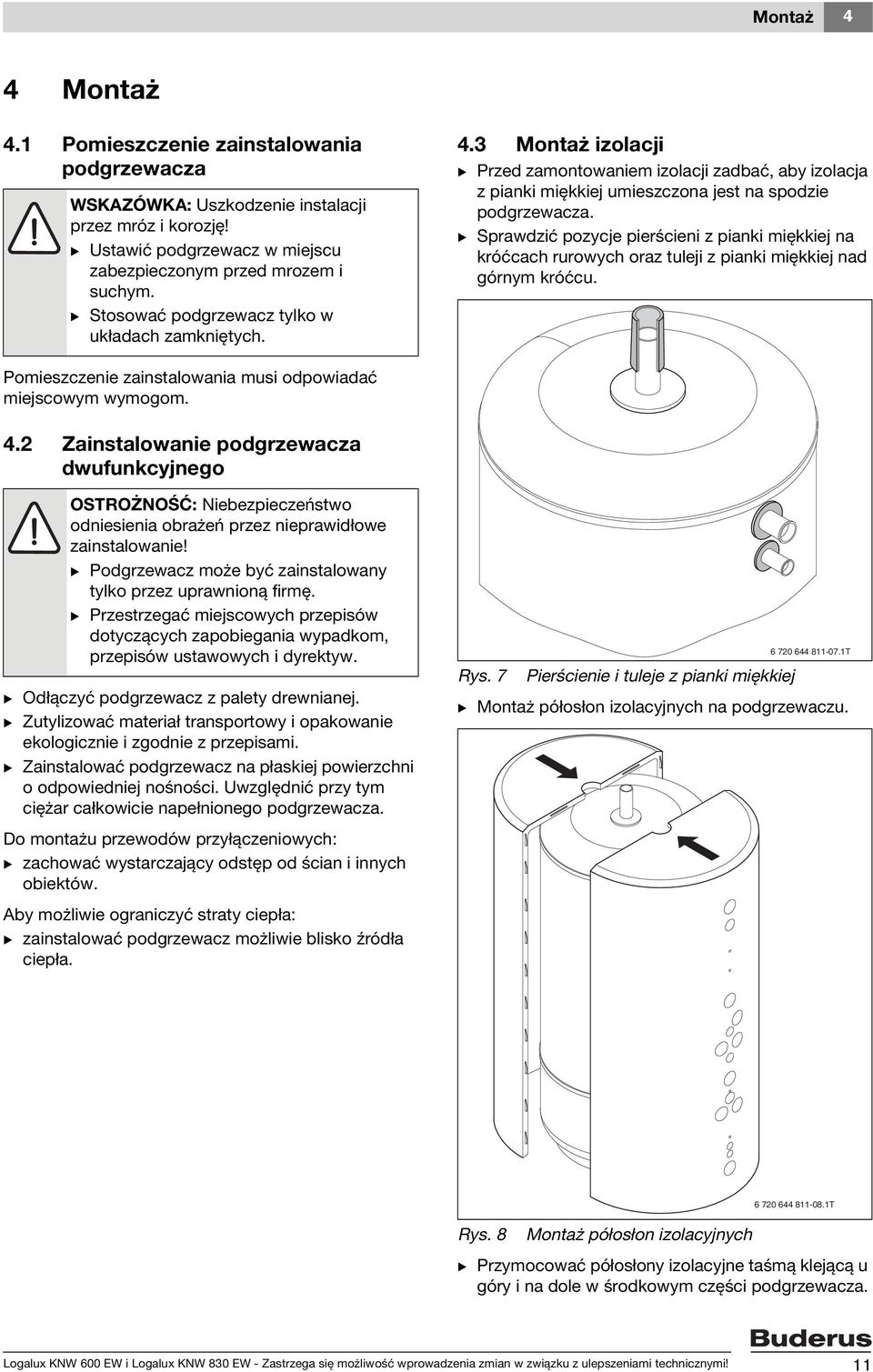

11 Montaż 4 4 Montaż 4.1 Pomieszczenie zainstalowania podgrzewacza WSKAZÓWKA: Uszkodzenie instalacji przez mróz i korozję! B Ustawić podgrzewacz w miejscu zabezpieczonym przed mrozem i suchym. B Stosować podgrzewacz tylko w układach zamkniętych. 4.3 Montaż izolacji B Przed zamontowaniem izolacji zadbać, aby izolacja z pianki miękkiej umieszczona jest na spodzie podgrzewacza. B Sprawdzić pozycje pierścieni z pianki miękkiej na króćcach rurowych oraz tuleji z pianki miękkiej nad górnym króćcu. Pomieszczenie zainstalowania musi odpowiadać miejscowym wymogom. 4.2 Zainstalowanie podgrzewacza dwufunkcyjnego OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń przez nieprawidłowe zainstalowanie! B Podgrzewacz może być zainstalowany tylko przez uprawnioną firmę. B Przestrzegać miejscowych przepisów dotyczących zapobiegania wypadkom, przepisów ustawowych i dyrektyw. B Odłączyć podgrzewacz z palety drewnianej. B Zutylizować materiał transportowy i opakowanie ekologicznie i zgodnie z przepisami. B Zainstalować podgrzewacz na płaskiej powierzchni o odpowiedniej nośności. Uwzględnić przy tym ciężar całkowicie napełnionego podgrzewacza. Do montażu przewodów przyłączeniowych: B zachować wystarczający odstęp od ścian i innych obiektów. Aby możliwie ograniczyć straty ciepła: B zainstalować podgrzewacz możliwie blisko źródła ciepła T Rys. 7 Pierścienie i tuleje z pianki miękkiej B Montaż półosłon izolacyjnych na podgrzewaczu T Rys. 8 Montaż półosłon izolacyjnych B Przymocować półosłony izolacyjne taśmą klejącą u góry i na dole w środkowym części podgrzewacza. Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 11

12 4 Montaż B Płaszcz założyć wokół podgrzewacza tak, aby wytłoczone otwory pasowały na króćce. B Ustawić mufę tak aby przyłącze znajdowało się na dole. WSKAZÓWKA: Uszkodzenie instalacji przez naciągnięcie przeowdów! B Zamek błyskawiczny muszą zamykać dwie osoby. B Zamknąć zamek błykawiczny płaszcza. B Założyć pokrywę podgrzewacza. B Nasunąć rozety przyłączeniowe na odpowiednie króćce przyłączeniowe. 4.4 Montaż cyrkulacji Należy zawsze wykonać połączenie między górnym i dolnym wymiennikiem ciepła, nawet, jeśli nie ma przewodu cyrkulacyjnego! B Uszczelnić obydwie mufy T Rys. 10 Montaż trójnika B Uszczelnić gwint rury falistej. B Wkręcić rurę falistą w trójnik T Rys. 9 Uszczelnienie muf B Przykręcić trójnik na górną mufę T Rys. 11 Montaż rury falistej B Przykręcić kolano 90 na dolną mufę. 12 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

13 Montaż 4 B Ustawić kolano 90 do góry. B Skręcić rurę falistą i kolano z nakrętką kołpakową. Rys. 14 Dociągnięcie nakrętki kołpakowej T T Rys. 12 Montaż kolana 90 B Założyć rurę falistą. B Zamontować uszczelkę między kolanem a rurą falistą. Rys. 13 Montaż uszczelki T WSKAZÓWKA: Uszkodzenie instalacji z powodu niewłaściwego montażu! Przez zbyt mocne dociągnięcie nakrętki kołpakowej można uszkodzić uszczelkę. B Ostrożnie dociągnąć nakrętkę kołpakową. Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 13

14 4 Montaż 4.5 Zaizolowanie cyrkulacji B Nasadzić krótki wąż izolacyjny wycięciem na trójnik. 4.6 Przyłącza hydrauliczne OSTROŻNOŚĆ: Uszkodzenie instalacji przez nieszczelne przyłącza! B Zamontować bez naprężeń przewody przyłączeniowe. Przy włączeniu podgrzewacza w obieg grzewczy i c.w.u. stosować się do wszystkich obowiązujących przepisów, norm i dyrektyw. Przy podłączeniu przyłącza wody użytkowej stosować się do odpowiednich przepisów i zaleceń oraz przepisów zakładu wodnokanalizacyjnego Pozycja przyłączy hydraulicznych znajduje się na rysunku uproszczonym z wymiarami danego podgrzewacza ( roz. 2.6, str. 5) T Rys. 15 Zaizolowanie rury falistej i trójnika B Nasadzić długi wąż izolacyjny na rurę falistą. B Zacisnąć wąż izolacyjny czterema opaskami kablowymi. B Przyłącza hydrauliczne zamontować w obiegu c.w.u. i obiegu grzewczym zgodnie ze schematami hydraulicznymi ( roz. 5, str. 16). B Sprawdzić szczelność wszystkich przyłączy. Rys. 16 Zamocowanie węża izolacyjnego T 14 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

15 Montaż Montaż czujnika temperatury Należy zamontować sprężyny czujnikowe, aby zapewnić optymalne przenoszenie temperatury! Nie można przy tym uszkodzić izolacji kabla czujnikowego! Przy montażu czujnika temperatury c.w.u. i czujnika temperatury powrotu zawsze stosować zawartych w dostawie sprężyn czujników. B Przyłożyć czujnik temperatury do strony zewnętrznej sprężyny czujnikowej T Konieczne ustawienia podgrzewacza buforowego opisane są w instrukcji uruchomienia regulatora pompy ciepła. Przyłącza pomp obiegowych i ewentualnego zaworu sterującego dla c.w.u. są przedstawiony na schemacie zacisków danej pompy ciepła. 4.8 Podłączenie elektryczne NIEBEZPIECZEŃSTWO: Zagrożenie życia przez porażenie prądem! B Odłączyć wszystkie bieguny zasilania sieciowego i zabezpieczyć je przed ponownym załączeniem. B Podłączenie elektryczne i prace na instalacji elektrycznej można zlecić tylko wykwalifikowanej firmie. B Przestrzegać schematów podłączeń w instrukcji uruchomienia regulatora pompy ciepła. B Podłączenie elektryczne przewodów czujnikowych. Przestrzegać schematów podłączeń w instrukcji uruchomienia regulatora pompy ciepła. Rys. 17 Sprężyna czujnikowa 1 Czujnik temperatury 2 Sprężyna czujnikowa 3 Tuleja zanurzeniowa (zamontowana już w podgrzewaczu) B Wsunąć czujnik temperatury i sprężynę czujnikową razem aż do końca danej tulei zanurzeniowej T Rys. 18 Montaż czujnika temperatury i sprężyny czujnikowej 1 Czujnik temperatury 2 Sprężyna czujnikowa 3 Tuleja zanurzeniowa (zamontowana już w podgrzewaczu) Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 15

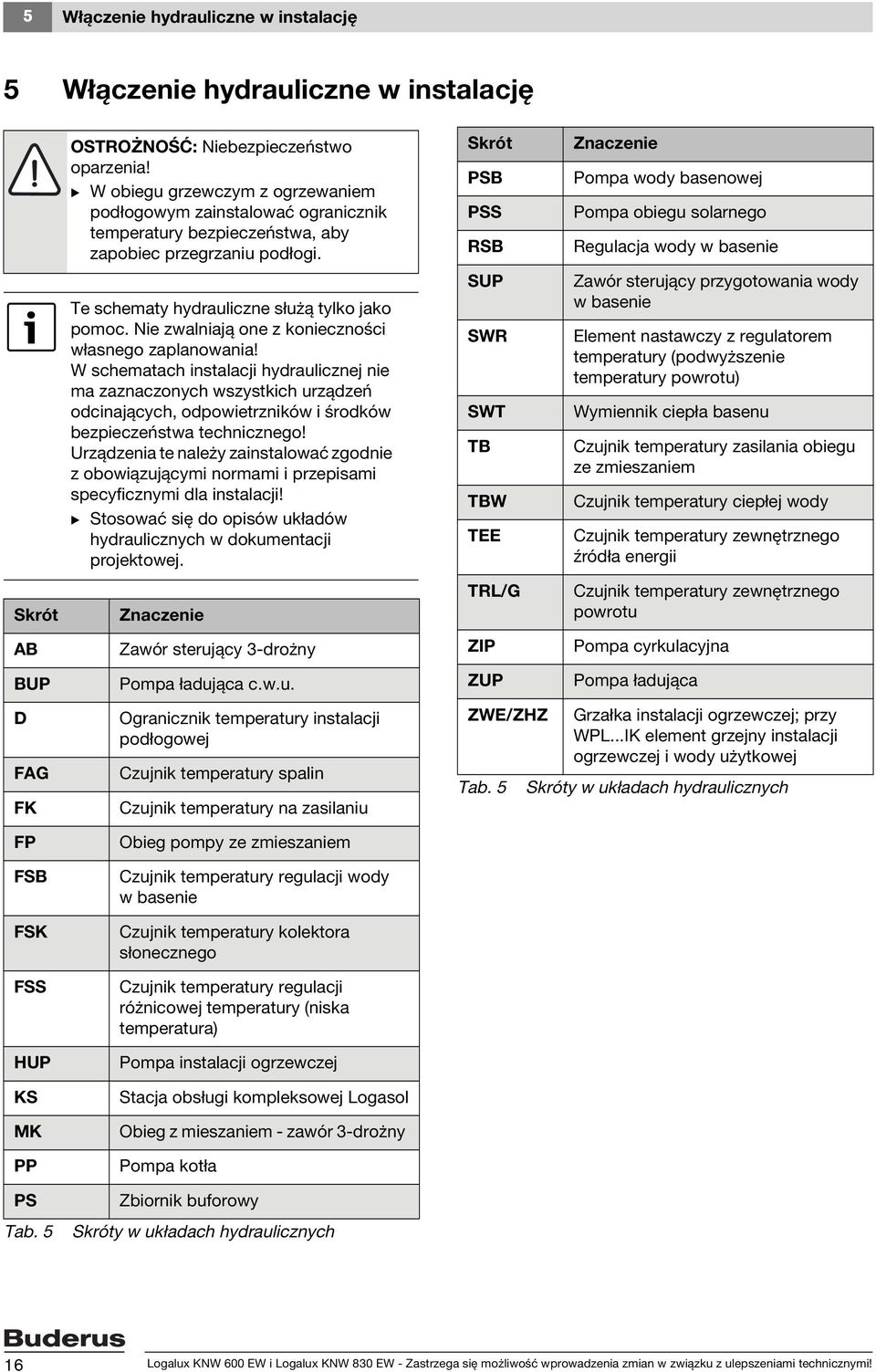

16 5 Włączenie hydrauliczne w instalację 5 Włączenie hydrauliczne w instalację Skrót AB BUP D FAG FK FP FSB FSK FSS HUP KS MK PP PS Tab. 5 OSTROŻNOŚĆ: Niebezpieczeństwo oparzenia! B W obiegu grzewczym z ogrzewaniem podłogowym zainstalować ogranicznik temperatury bezpieczeństwa, aby zapobiec przegrzaniu podłogi. Te schematy hydrauliczne służą tylko jako pomoc. Nie zwalniają one z konieczności własnego zaplanowania! W schematach instalacji hydraulicznej nie ma zaznaczonych wszystkich urządzeń odcinających, odpowietrzników i środków bezpieczeństwa technicznego! Urządzenia te należy zainstalować zgodnie z obowiązującymi normami i przepisami specyficznymi dla instalacji! B Stosować się do opisów układów hydraulicznych w dokumentacji projektowej. Znaczenie Zawór sterujący 3-drożny Pompa ładująca c.w.u. Ogranicznik temperatury instalacji podłogowej Czujnik temperatury spalin Czujnik temperatury na zasilaniu Obieg pompy ze zmieszaniem Czujnik temperatury regulacji wody wbasenie Czujnik temperatury kolektora słonecznego Czujnik temperatury regulacji różnicowej temperatury (niska temperatura) Pompa instalacji ogrzewczej Stacja obsługi kompleksowej Logasol Obieg z mieszaniem - zawór 3-drożny Pompa kotła Zbiornik buforowy Skróty w układach hydraulicznych Skrót PSB PSS RSB SUP SWR SWT TB TBW TEE TRL/G ZIP ZUP ZWE/ZHZ Tab. 5 Znaczenie Pompa wody basenowej Pompa obiegu solarnego Regulacja wody w basenie Zawór sterujący przygotowania wody w basenie Element nastawczy z regulatorem temperatury (podwyższenie temperatury powrotu) Wymiennik ciepła basenu Czujnik temperatury zasilania obiegu ze zmieszaniem Czujnik temperatury ciepłej wody Czujnik temperatury zewnętrznego źródła energii Czujnik temperatury zewnętrznego powrotu Pompa cyrkulacyjna Pompa ładująca Grzałka instalacji ogrzewczej; przy WPL...IK element grzejny instalacji ogrzewczej i wody użytkowej Skróty w układach hydraulicznych 16 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

17 Włączenie hydrauliczne w instalację 5 Układ hydrauliczny 1: 1 obieg grzewczy, solarne przygotowanie c.w.u., zewnętrzny podgrzewacz dwufunkcyjny (kod układu hydraulicznego 102) FSK KS SC 20 D PSS1 STA ZIP PS A B AB TBW ZWE J FSS HUP KNW... EW Logatherm WPL... IK T Rys. 19 Układ hydrauliczny 1: 1 obieg grzewczy, solarne przygotowanie c.w.u. i zewnętrzny podgrzewacz dwufunkcyjny Schemat połączeń jest tylko schematem poglądowym - proszę zachować przyporządkowanie podłączeń króćców. Instalacja solarna jest wykorzystywana tylko do przygotowania c.w.u. Jeżeli instalacja solarna jest używana także do wspomagania ogrzewania, to podgrzewacz dwufunkcyjny musi być uzupełniony przez dodatkowy powrót do pompy ciepła i dodatkowy zewnętrzny zawór sterujący. Wewnętrzna pompa w podgrzewaczu Logatherm WPL...IK musi być wtedy zdefiniowana jako ZUP. Skrócony opis techniczny Kompaktowa powietrzno/wodna pompa ciepła do zainstalowania wewnątrz budynku, obieg grzewczy solarne przygotowanie c.w.u. z zewnętrznym podgrzewaczem dwufunkcyjnym Kompaktowa pompa ciepła jest wyposażona już w następujące elementy: Podgrzewacz buforowy 55 l przy WPL 6 IK i WPL 8 IK Podgrzewacz buforowy 80 l przy WPL 10 IK i WPL 12 IK Wysokowydajna pompa obiegowa Grzałka 6 kw przy WPL 6 IK i WPL 8 IK Grzałka 9 kw przy WPL 10 IK i WPL 12 IK do wspomagania trybu grzewczego i przygotowania c.w.u. Regulator pompy ciepła Logamatic HMC 20 Płyta dodatkowa Logamatic HMC 20 Z Licznik ciepła Zawór sterujący przygotowania c.w.u. Zawór przelewowy obiegu grzewczego Naczynie wzbiorcze 18 l przy WPL 6 IK i WPL 8 IK Naczynie wzbiorcze 24 l przy WPL 10 IK i WPL 12 IK Szybki odpowietrznik, manometr i zawór bezpieczeństwa obiegu grzewczego Tryb monoenergetyczny Przeznaczony dla obiegu grzewczego Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 17

18 5 Włączenie hydrauliczne w instalację Układ hydrauliczny 2: 2 obiegu grzewcze, instalacja solarna, zewnętrzny podgrzewacz dwufunkcyjny lub kocioł na paliwo stałe (Logatherm WPL...) FSK KS SC 20 BUP ZUP 1) HUP D TB1 FP1 PSS1 MK1 STA ZUP J ZIP FK FAG FSS TBW TRL G AB A BUP B PP ZWE SWR 1 KNW... EW Rys. 20 Układ hydrauliczny 2: 2 obiegi grzewcze, instalacja solarna, zewnętrzny podgrzewacz dwufunkcyjny lub kocioł na paliwo stałe (Logatherm WPL...) 1 Kocioł na paliwo stałe o mocy maks. 15 kw z Logamatic ) W układach hydraulicznych z pompą ciepła od WPL 25 zaleca się zastosowanie dwóch pomp obiegowych. Logatherm WPL T Do zakresu dostawy pompy ciepła należy czujnik temperatury zewnętrznej do 25 kw 31 kw Schemat połączeń jest tylko schematem poglądowym - proszę zachować przyporządkowanie podłączeń króćców. Płyta dodatkowa HMC 20 Z włącza w układ hydrauliczny regeneratywny nośnik energii (kocioł na paliwo stałe). USV dwie pompy Tab. 6 Kody układu hydraulicznego Skrócony opis techniczny Standardowa pompa ciepła powietrzno/wodna do zainstalowania wewnątrz lub na zewnątrz budynku, dwa obiegi grzewcze z zewnętrznym podgrzewaczem dwufunkcyjnym KNW 600 EW lub KNW 830 EW i kotłem grzewczym. Standardowe pompy do 25 kw mocy grzewczej wyposażone są w grzałkę elektryczną o mocy 9 kw. Pompy ciepła WPL 31 I i WPL 31 A muszą być wyposażone w zewnętrzne grzałki elektryczne. Praca biwalentna Zaprojektowana dla dwóch obiegów grzewczych 18 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

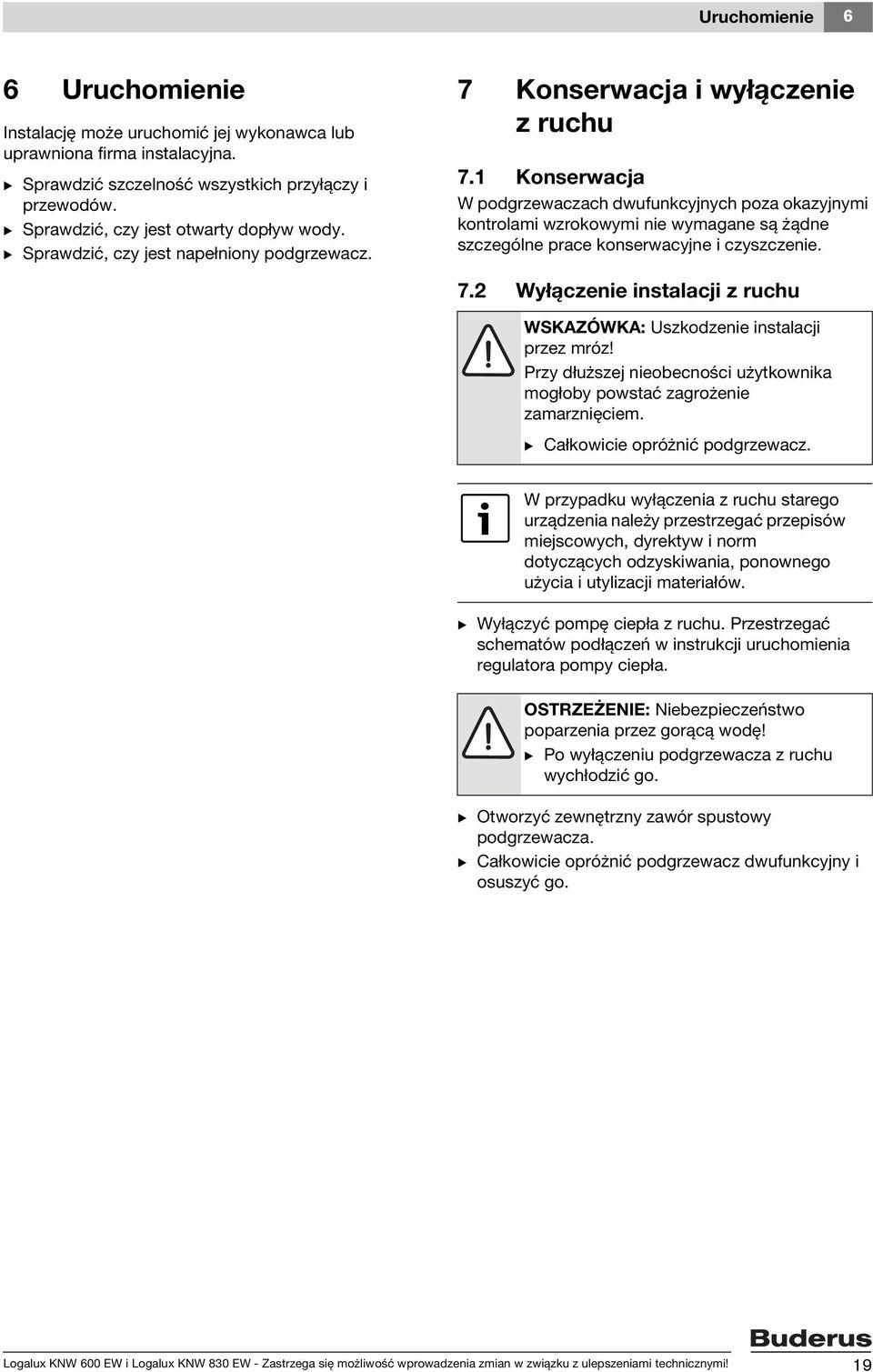

19 Uruchomienie 6 6 Uruchomienie Instalację może uruchomić jej wykonawca lub uprawniona firma instalacyjna. B Sprawdzić szczelność wszystkich przyłączy i przewodów. B Sprawdzić, czy jest otwarty dopływ wody. B Sprawdzić, czy jest napełniony podgrzewacz. 7 Konserwacja i wyłączenie z ruchu 7.1 Konserwacja W podgrzewaczach dwufunkcyjnych poza okazyjnymi kontrolami wzrokowymi nie wymagane są żądne szczególne prace konserwacyjne i czyszczenie. 7.2 Wyłączenie instalacji z ruchu WSKAZÓWKA: Uszkodzenie instalacji przez mróz! Przy dłuższej nieobecności użytkownika mogłoby powstać zagrożenie zamarznięciem. B Całkowicie opróżnić podgrzewacz. W przypadku wyłączenia z ruchu starego urządzenia należy przestrzegać przepisów miejscowych, dyrektyw i norm dotyczących odzyskiwania, ponownego użycia i utylizacji materiałów. B Wyłączyć pompę ciepła z ruchu. Przestrzegać schematów podłączeń w instrukcji uruchomienia regulatora pompy ciepła. OSTRZEŻENIE: Niebezpieczeństwo poparzenia przez gorącą wodę! B Po wyłączeniu podgrzewacza z ruchu wychłodzić go. B Otworzyć zewnętrzny zawór spustowy podgrzewacza. B Całkowicie opróżnić podgrzewacz dwufunkcyjny i osuszyć go. Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 19

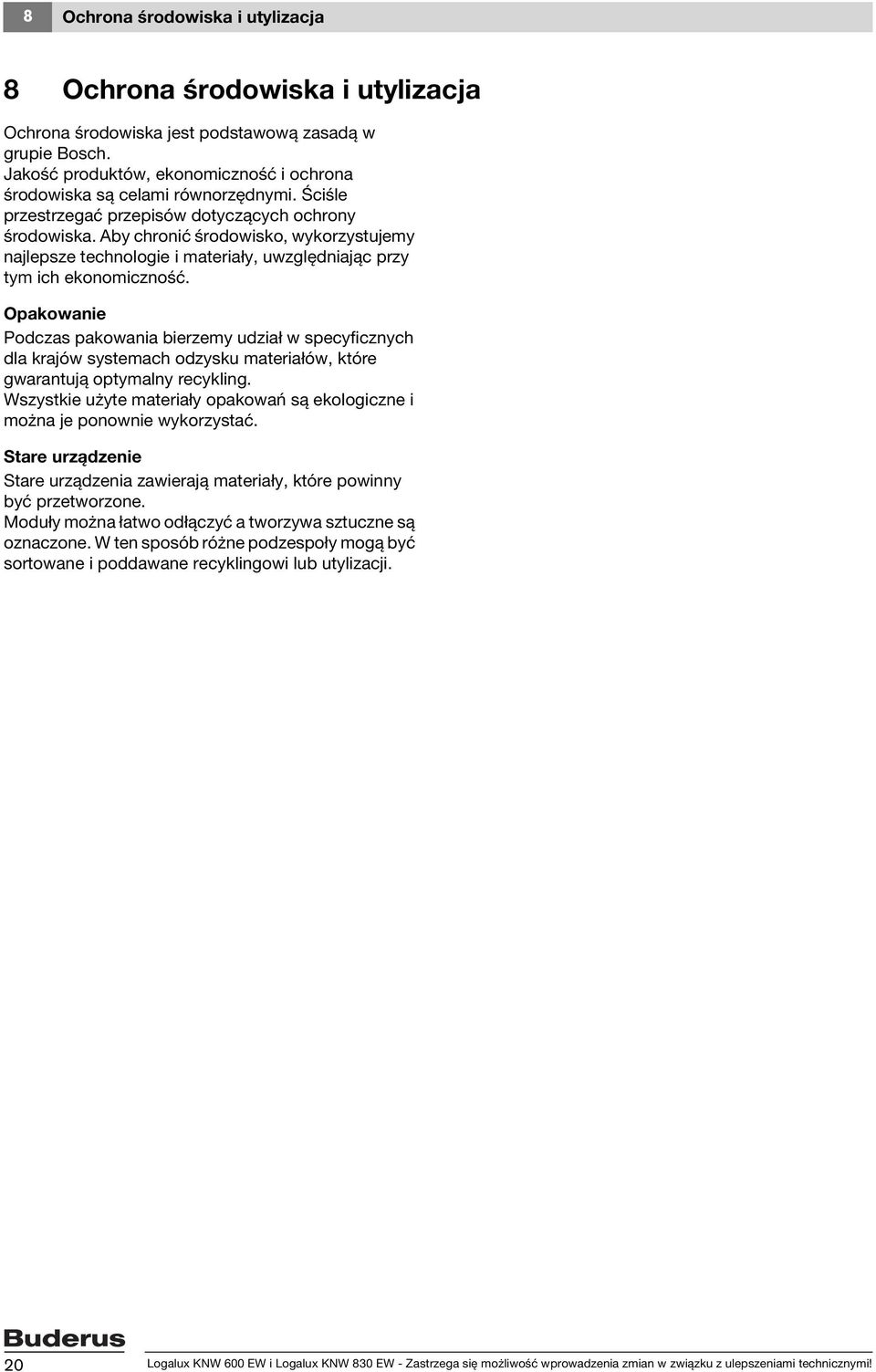

20 8 Ochrona środowiska i utylizacja 8 Ochrona środowiska i utylizacja Ochrona środowiska jest podstawową zasadą w grupie Bosch. Jakość produktów, ekonomiczność i ochrona środowiska są celami równorzędnymi. Ściśle przestrzegać przepisów dotyczących ochrony środowiska. Aby chronić środowisko, wykorzystujemy najlepsze technologie i materiały, uwzględniając przy tym ich ekonomiczność. Opakowanie Podczas pakowania bierzemy udział w specyficznych dla krajów systemach odzysku materiałów, które gwarantują optymalny recykling. Wszystkie użyte materiały opakowań są ekologiczne i można je ponownie wykorzystać. Stare urządzenie Stare urządzenia zawierają materiały, które powinny być przetworzone. Moduły można łatwo odłączyć a tworzywa sztuczne są oznaczone. W ten sposób różne podzespoły mogą być sortowane i poddawane recyklingowi lub utylizacji. 20 Logalux KNW 600 EW i Logalux KNW 830 EW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!
