Seria 24. SYGNALIZATOR CIŚNIENIA I RÓśNICY CIŚNIEŃ WŁAŚCIWOŚCI:

Transkrypt

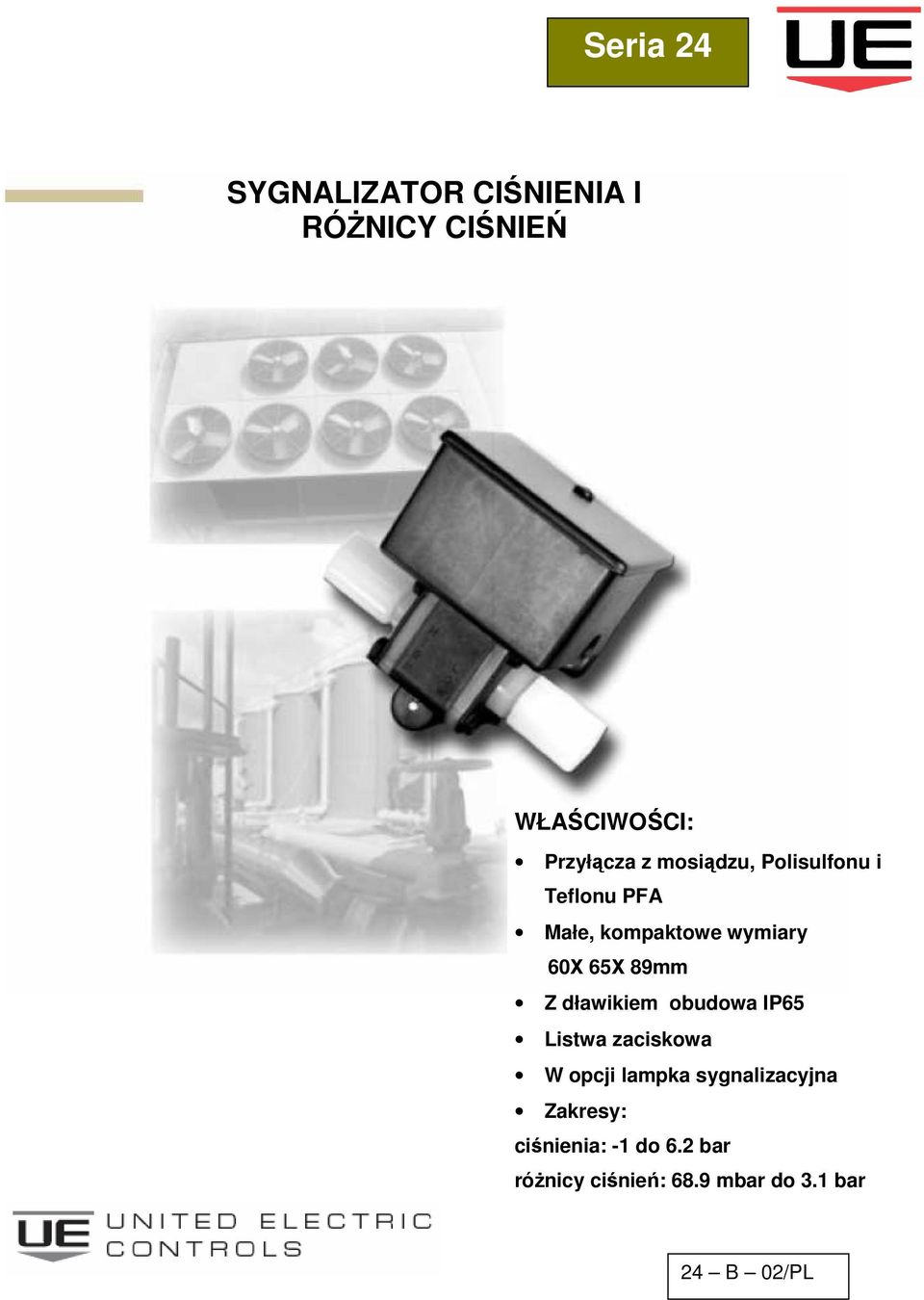

1 SYGNALIZATOR CIŚNIENIA I RÓśNICY CIŚNIEŃ WŁAŚCIWOŚCI: Przyłącza z mosiądzu, Polisulfonu i Teflonu PFA Małe, kompaktowe wymiary 60Χ 65Χ 89mm Z dławikiem obudowa IP65 Listwa zaciskowa W opcji lampka sygnalizacyjna Zakresy: ciśnienia: -1 do 6.2 róŝnicy ciśnień: 68.9 m do B 02/PL

2 WPROWADZENIE: Spectra 24 Delta-Pro jest to kompaktowy i miniaturowy sygnalizator ciśnienia lub róŝnicy ciśnień. Wysoka odporność na korozję materiałów zwilŝanych oraz obudowy, a zarazem niewygórowana cena tworzą urządzenie idealnie odpowiadające parametrom aplikacji na wodzie. Króćce wykonane z mosiądzu, Teflonu lub Polisulfonu umoŝliwiają zastosowanie w nawet najdziej korozyjnych środowiskach. Mikrowyłącznik oraz wysokiej czułości membrany nadają urządzeniu małą histerezę oraz precyzję zachowania powtarzalności w granicach 1%. Zewnętrza gałka (wieloobrotowa) regulacji progu umoŝliwia dzo precyzyjna i łatwą nastawę. Zastosowana tu konstrukcja 9 zrównowaŝonej siły) nadaje sygnalizatorowi wysoką odporność na drgania mechaniczne. Cecha ta umoŝliwia pewną aplikację na pompach oraz zestawach filtracyjnych. WŁAŚCIWOŚCI: Kompaktowa, zwarta konstrukcja RóŜne wykonania nastawy progowej z lub bez skali Zgodność z CE, PED dyrektywą ciśnieniową, LVD dyrektywą niskonapięciową Mikrowyłącznik SPDT 5 125/250 VAC 2

3 ZASTOSOWANIA Typowe zastosowania najczęściej obejmuje: monitorowanie stanu zatkania filtrów, potwierdzenie przepływu. W aplikacjach wysokiej czystości wersja przygotowana jest do stosowana w: układach dejonizacji wody, płukania, obwodów gazów korozyjnych oraz obwodów zawierających agresywne płyny. TECHNOLOGIA Seria 24 znana teŝ pod nazwą Delta-Pro została zaprojektowana tak, aby przy swych małych rozmiarach i dzo korzystnej cenie, dać uŝytkownikowi prosty sygnalizator róŝnicowy do prostego monitorowania filtrów oraz sygnalizacji przepływu. Zasada działania opiera się na (2) dwóch membranach znajdujących się naprzeciwlegle. Wyczuwana róŝnica ciśnień jest przekazywana ruchem popychacza na mikrowyłącznik, a ten podaje sygnał wyjściowy. Nastawa progowa moŝe być zmieniana na urządzeniu znajdującym się w pracy (pod obciąŝeniem). Mechanizm regulacji jest stale obciąŝony zapewniając sygnalizatorowi znakomitą odporność na drgania. NaleŜy jednocześnie podkreślić, Ŝe podwójny system membran sensorów zapewnia uŝytkownikowi wysoką pewność separacji mediów. 3

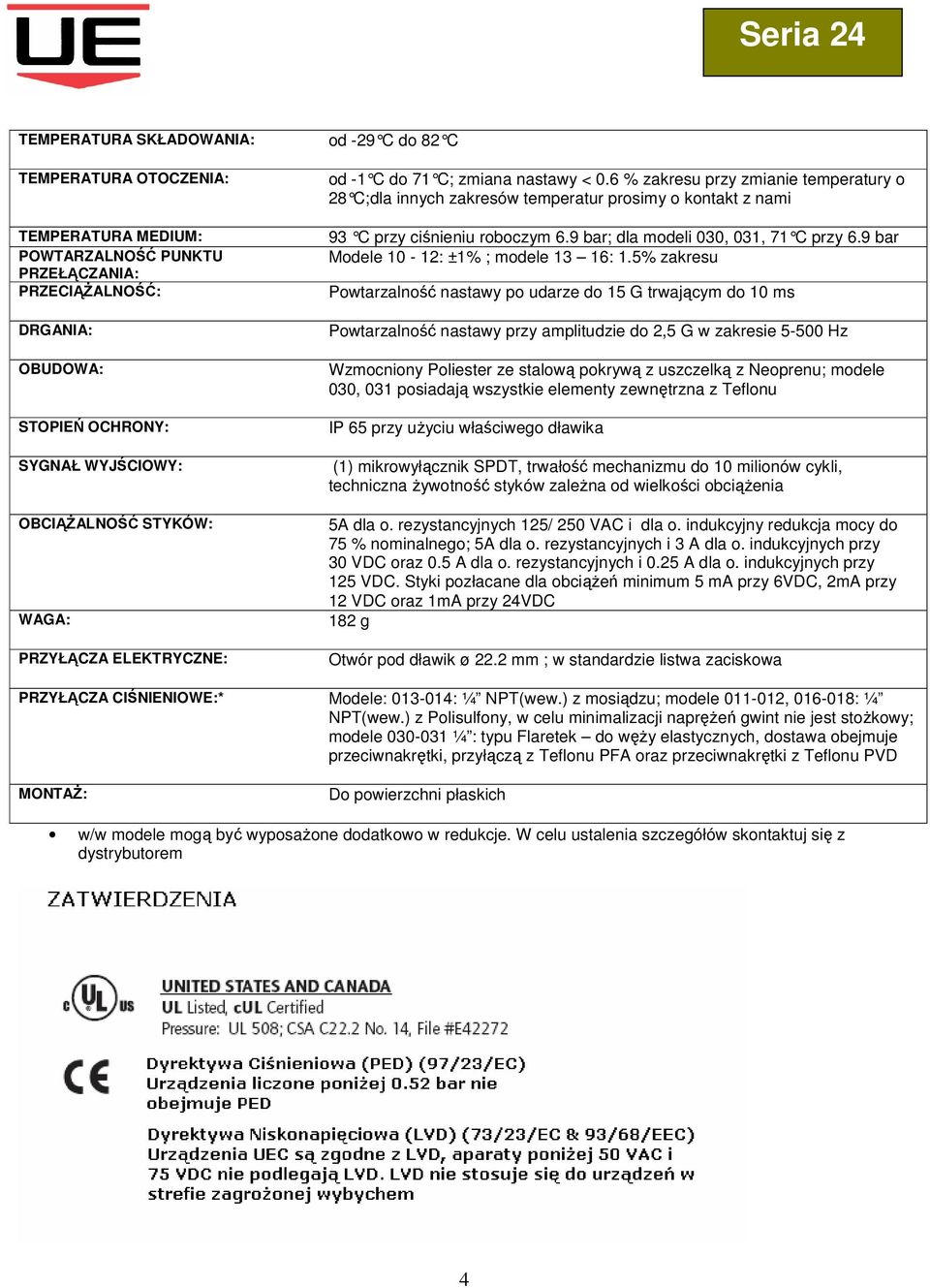

4 TEMPERATURA SKŁADOWANIA: od -29 C do 82 C TEMPERATURA OTOCZENIA: TEMPERATURA MEDIUM: POWTARZALNOŚĆ PUNKTU PRZEŁĄCZANIA: PRZECIĄśALNOŚĆ: DRGANIA: OBUDOWA: STOPIEŃ OCHRONY: SYGNAŁ WYJŚCIOWY: OBCIĄśALNOŚĆ STYKÓW: WAGA: PRZYŁĄCZA ELEKTRYCZNE: od -1 C do 71 C; zmiana nastawy < 0.6 % zakresu prz y zmianie temperatury o 28 C;dla innych zakresów temperatur prosimy o konta kt z nami 93 C przy ciśnieniu roboczym 6.9 ; dla modeli 030, 031, 71 C przy 6.9 Modele 10-12: ±1% ; modele 13 16: 1.5% zakresu Powtarzalność nastawy po udarze do 15 G trwającym do 10 ms Powtarzalność nastawy przy amplitudzie do 2,5 G w zakresie Hz Wzmocniony Poliester ze stalową pokrywą z uszczelką z Neoprenu; modele 030, 031 posiadają wszystkie elementy zewnętrzna z Teflonu IP 65 przy uŝyciu właściwego dławika (1) mikrowyłącznik SPDT, trwałość mechanizmu do 10 milionów cykli, techniczna Ŝywotność styków zaleŝna od wielkości obciąŝenia 5A dla o. rezystancyjnych 125/ 250 VAC i dla o. indukcyjny redukcja mocy do 75 % nominalnego; 5A dla o. rezystancyjnych i 3 A dla o. indukcyjnych przy 30 VDC oraz 0.5 A dla o. rezystancyjnych i 0.25 A dla o. indukcyjnych przy 125 VDC. Styki pozłacane dla obciąŝeń minimum 5 ma przy 6VDC, 2mA przy 12 VDC oraz 1mA przy 24VDC 182 g Otwór pod dławik ø 22.2 mm ; w standardzie listwa zaciskowa PRZYŁĄCZA CIŚNIENIOWE:* Modele: : ¼ NPT(wew.) z mosiądzu; modele , : ¼ NPT(wew.) z Polisulfony, w celu minimalizacji napręŝeń gwint nie jest stoŝkowy; modele ¼ : typu Flaretek do węŝy elastycznych, dostawa obejmuje przeciwnakrętki, przyłączą z Teflonu PFA oraz przeciwnakrętki z Teflonu PVD MONTAś: Do powierzchni płaskich w/w modele mogą być wyposaŝone dodatkowo w redukcje. W celu ustalenia szczegółów skontaktuj się z dystrybutorem 4

5 SYGNALIZATORY RÓśNICY CIŚNIEŃ Model Zakres nastawy progowej Histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie Membrana z Poliuretanu, przyłącza z Polisulfonu, króciec ¼ NPS wew ,9m do 0,7 51,7m 0 do 10,3 10, ,3 do 3,1 68,9 m 0 do 10,3 10,3 Membrana z Poliuretanu, przyłącza z mosiądzu, króciec ¼ NPT wew ,9m do 0,7 51,7m 0 do 10 10, ,3 do 3,1 68,9 m 0 do 10 10,3 Membrana z Teflonu PFA, przyłącza z Teflonu PFA, króciec ¼ Flaretek wraz z przeciwnakrętkami z Teflon PVD ,9m do 0,7 51,7m 0 do 6,9 6, ,3 do 3,1 68,9 m 0 do 6,9 6,9 SYGNALIZATORY CIŚNIENIA I PRÓśNI Model Zakres nastawy progowej Histereza Ciśnienie statyczne Max. ciśnienie Membrany z Poliuretanu, przyłącza z Polisulfonu, króćce ¼ NPS wew do -68,9 m -84,7 10,3 10, ,9 m do 0,7 51,7 10,3 10, ,3 do 3,1 68,9 10,3 10, ,7 do 6,2 0,2 10,3 10,3 Membrany z Poliuretanu, przyłącza z mosiądzu, króćce ¼ NPS wew do -68,9 m -84,7 10,3 10, ,9 m do 0,7 51,7 10,3 10, ,3 do 3,1 68, , ,7 do 6,2 0,2 10,3 10,3 5

6 JAK SPECYFIKOWAĆ ZAMÓWIENIE KOD ZAMÓWIENIA Oznaczenie M900 Seria Model Opcje M900 KOD ZAMÓWIENIA WYBRANA SERIA 24 OPIS 24 Typ sygnalizatora MODELE RÓśNICY CIŚNIEŃ 011, 012 Membrana z Poliuretanu, przyłącza z Polisulfonu, króciec ¼ NPS 013, 014 Membrana z Poliuretanu, przyłącza z mosiądzu, króciec ¼ NPT wew. 030, 031 Membrana i przyłącza z Teflonu PFA, przyłącze typu Flaretek, króciec Teflonu PFA MODELE CIŚNIENIA I PRÓśNI 015, 016, Membrany z Poliuretanu, przyłącza z Polisulfonu, króćce ¼ NPS 017, , 020, Membrany z Poliuretanu, przyłącza z mosiądzu, króćce ¼ NPT wew. 021, 022 OPCJE M020 Lampka kontrolna sygnalizacji przełączenia, 115 VAC, określić: dla wzrostu czy spadku M201 Nastawa fabryczna, określić: dla wzrostu czy spadku M260 Wbudowana bateria i mini głośnik sygnalizacji M262 Membrana z Buna-N, nie dostępne dla modeli 030, 031 M277 Zakres na tabliczce znamionowej w kpa lub MPa M278 Zakres na tabliczce znamionowej w kg/cm² M407 Wykonanie zgodne z Dyrektywą Ciśnieniową PED kategorii (IV), nie dla modeli 015, 019, 013, 031 M540 Konstrukcja z Vitonu (histereza i dolny zakres nastaw nieco wzrośnie); elementy zwilŝane to oring i membrana uszczelniająca z Vitonu, pozostałe elementy standartowe M900 Tuleja redukcyjna ø 22.2 mm redukująca wejście pod dławik kablowy ½ NPT 6

7 7 Seria 24

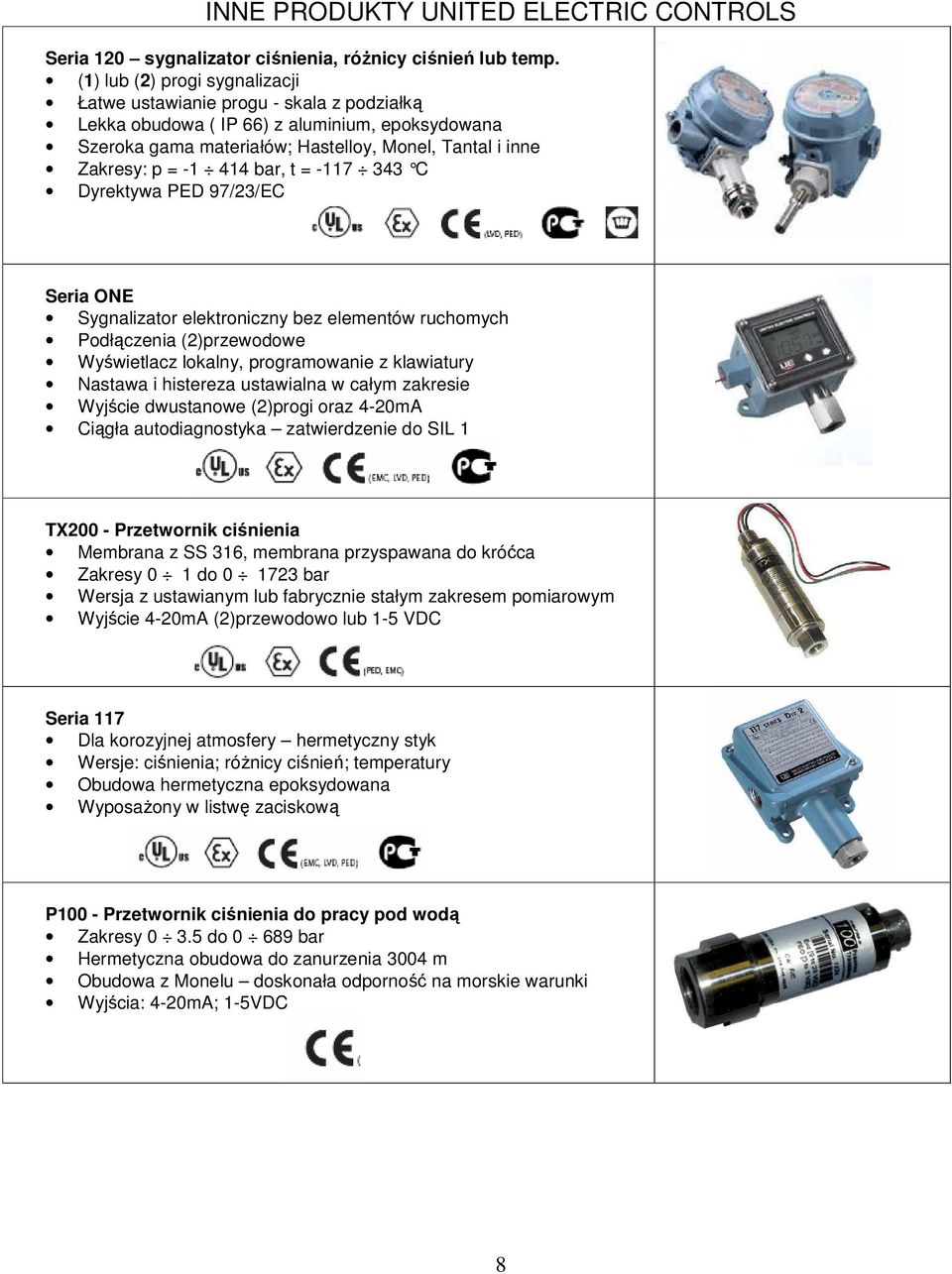

8 INNE PRODUKTY UNITED ELECTRIC CONTROLS Seria 120 sygnalizator ciśnienia, róŝnicy ciśnień lub temp. (1) lub (2) progi sygnalizacji Łatwe ustawianie progu - skala z podziałką Lekka obudowa ( IP 66) z aluminium, epoksydowana Szeroka gama materiałów; Hastelloy, Monel, Tantal i inne Zakresy: p = , t = C Dyrektywa PED 97/23/EC Seria ONE Sygnalizator elektroniczny bez elementów ruchomych Podłączenia (2)przewodowe Wyświetlacz lokalny, programowanie z klawiatury Nastawa i histereza ustawialna w całym zakresie Wyjście dwustanowe (2)progi oraz 4-20mA Ciągła autodiagnostyka zatwierdzenie do SIL 1 TX200 - Przetwornik ciśnienia Membrana z SS 316, membrana przyspawana do króćca Zakresy 0 1 do Wersja z ustawianym lub fabrycznie stałym zakresem pomiarowym Wyjście 4-20mA (2)przewodowo lub 1-5 VDC Seria 117 Dla korozyjnej atmosfery hermetyczny styk Wersje: ciśnienia; róŝnicy ciśnień; temperatury Obudowa hermetyczna epoksydowana WyposaŜony w listwę zaciskową P100 - Przetwornik ciśnienia do pracy pod wodą Zakresy do Hermetyczna obudowa do zanurzenia 3004 m Obudowa z Monelu doskonała odporność na morskie warunki Wyjścia: 4-20mA; 1-5VDC 8
