2 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 2/11 1 PODSTAWA PRAWNA UDZIELENIA APROBATY TECHNICZNEJ Aprobata Techniczna została udzielona na podstawie: 1. ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 ze zm.), zwanej dalej ustawą. 2. rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz ze zm.), zwanego dalej rozporządzeniem. 2 NAZWA TECHNICZNA I NAZWA HANDLOWA ORAZ IDENTYFIKACJA TECHNICZNA WYROBU BUDOWLANEGO 2.1 Nazwa techniczna i nazwa handlowa Na podstawie 5 ust. 1 rozporządzenia Instytut Badawczy Dróg i Mostów określił następującą nazwę techniczną: Sączki z tworzyw sztucznych do odwodnienia izolacji pomostów i nazwę handlową: Sączek poliamidowy OMEGA do odwadniania hydroizolacji pomostów obiektów mostowych wyrobu budowlanego zwanego dalej: Sączek OMEGA 2.2 Określenie i adres wnioskodawcy Wnioskodawcą jest: producent o nazwie i z siedzibą, które zostały określone na stronie 1 niniejszej Aprobaty Technicznej IBDiM. 2.3 Miejsce produkcji wyrobu budowlanego Wyrób jest produkowany w: Przedsiębiorstwo Projektowo - Usługowe OMEGA" S. C. z siedzibą: ul. Myśliwska 27 B/4, Gdynia. 2.4 Identyfikacja techniczna wyrobu budowlanego Sączek OMEGA jest produkowany z tworzywa sztucznego o nazwie handlowej Itamid B-GF-35". Jest to tworzywo poliamidowe z dodatkiem włókna szklanego w ilości 35 %, odporne na temperaturę od 35 C do + 40 C. Sączek OMEGA jest odporny na krótkotrwałe działanie (do 30 min.) wysokiej temperatury do 230 C. Właściwość ta pozwala na układanie i zagęszczanie mieszanek mineralno-asfaltowych na gorąco. Sączek jest zbudowany z następujących elementów: element l - lejek wypływowy w kształcie cienkościennego stożka ściętego, z trzema skrzydełkami stabilizującymi; mniejsza podstawa tego stożka jest zakończona rurką o zbieżnych ściankach; wewnętrzna powierzchnia lejka wypływowego jest uszorstniona oraz ukształtowane jest w niej gniazdo do osadzenia płaskiego sita (element 2); element 2 - płaskie sito wykonane z tego samego materiału co lejek wypływowy i osadzone w nim w sposób kształtowo zaciskowy;

3 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 3/11 element 3 - rurka wypływowa o średnicy wewnętrznej 48 mm z PCV, innego tworzywa sztucznego lub stali nierdzewnej, o długości zależnej od rozwiązania konstrukcyjnego płyty pomostu. Element 3 nie stanowi kompletu sączka i nie jest objęty aprobata techniczna. Budowa sączka umożliwia montaż jego elementów składowych oraz osadzenie i ustabilizowanie całego sączka w betonowej płycie pomostu, a także samozaciskowe połączenie rurki sączka z rurką wypływową i sklejenie tych elementów żywicą epoksydową. Na rysunkach l i 2 pokazano szkice elementów składowych sączka, na rysunku 3 przekrój złożeniowy sączka. Rysunek l - Element l sączka, lejek wypływowy ze skrzydełkami stabilizującymi Rysunek 2 - Element 2 sączka, sitko

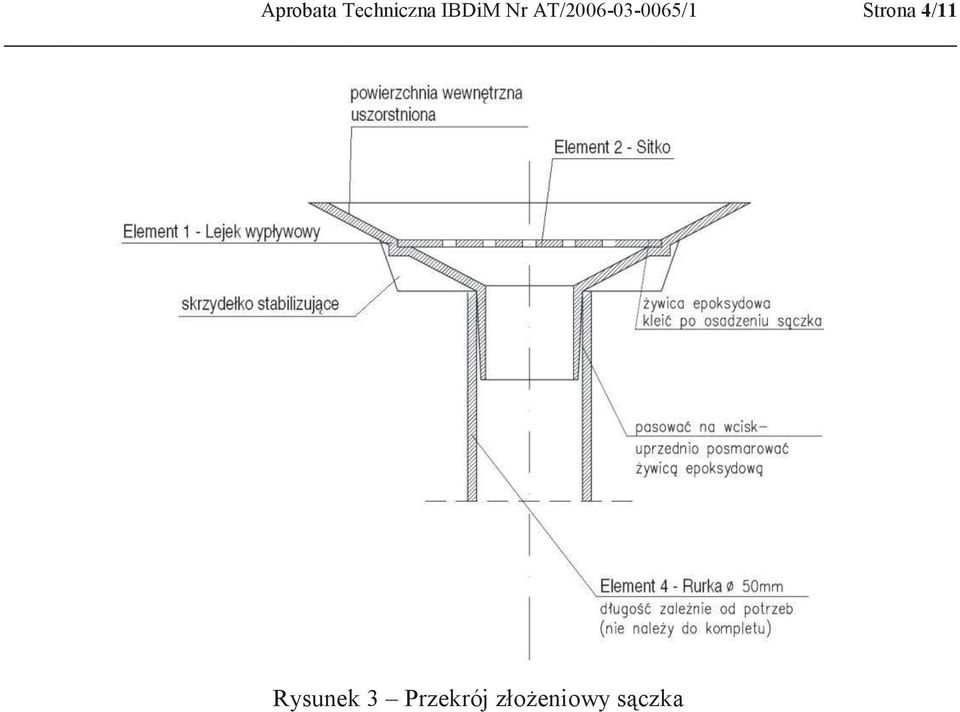

4 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 4/11 Rysunek 3 Przekrój złożeniowy sączka

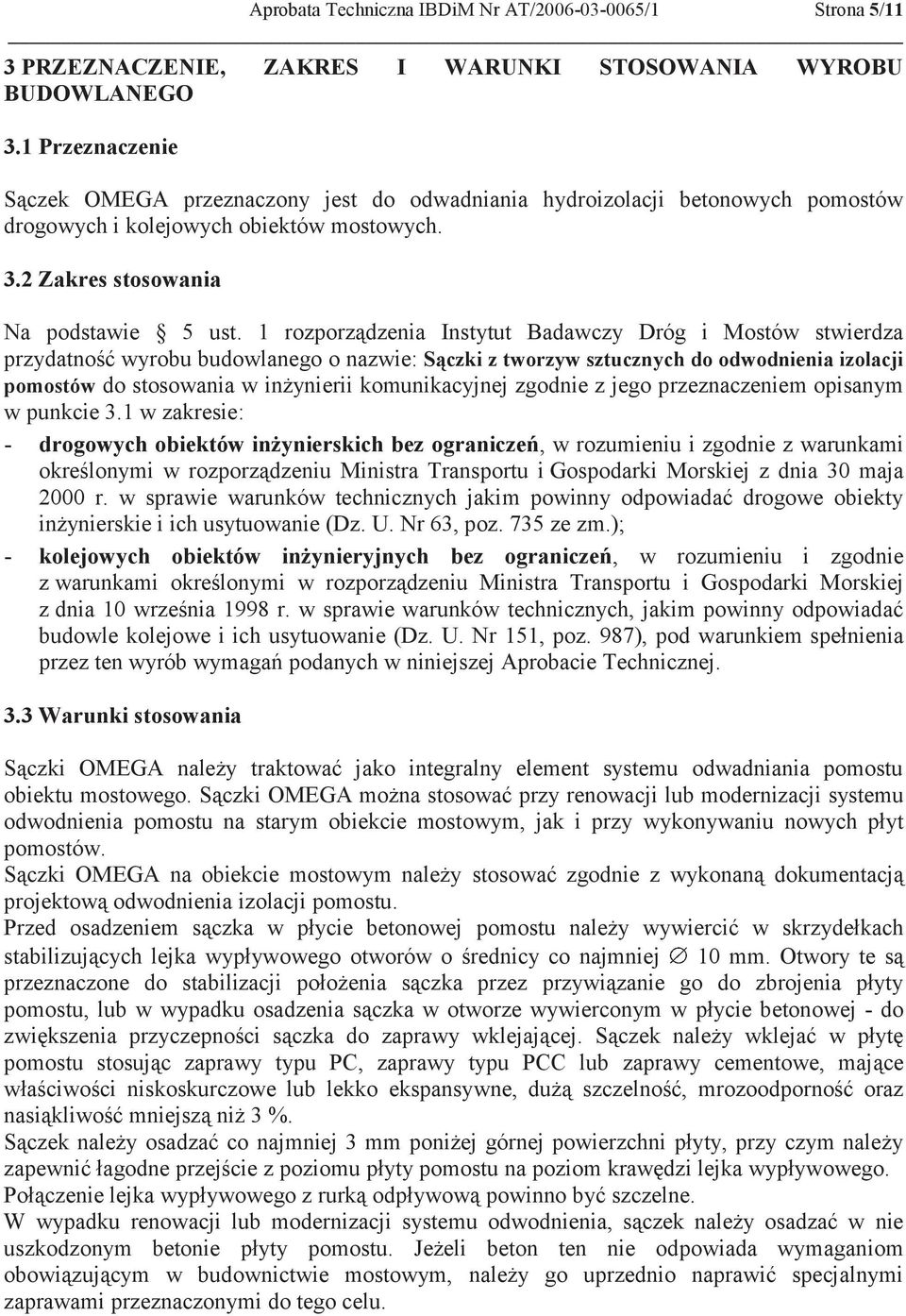

5 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 5/11 3 PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WYROBU BUDOWLANEGO 3.1 Przeznaczenie Sączek OMEGA przeznaczony jest do odwadniania hydroizolacji betonowych pomostów drogowych i kolejowych obiektów mostowych. 3.2 Zakres stosowania Na podstawie 5 ust. 1 rozporządzenia Instytut Badawczy Dróg i Mostów stwierdza przydatność wyrobu budowlanego o nazwie: Sączki z tworzyw sztucznych do odwodnienia izolacji pomostów do stosowania w inżynierii komunikacyjnej zgodnie z jego przeznaczeniem opisanym w punkcie 3.1 w zakresie: - drogowych obiektów inżynierskich bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735 ze zm.); - kolejowych obiektów inżynieryjnych bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. Nr 151, poz. 987), pod warunkiem spełnienia przez ten wyrób wymagań podanych w niniejszej Aprobacie Technicznej. 3.3 Warunki stosowania Sączki OMEGA należy traktować jako integralny element systemu odwadniania pomostu obiektu mostowego. Sączki OMEGA można stosować przy renowacji lub modernizacji systemu odwodnienia pomostu na starym obiekcie mostowym, jak i przy wykonywaniu nowych płyt pomostów. Sączki OMEGA na obiekcie mostowym należy stosować zgodnie z wykonaną dokumentacją projektową odwodnienia izolacji pomostu. Przed osadzeniem sączka w płycie betonowej pomostu należy wywiercić w skrzydełkach stabilizujących lejka wypływowego otworów o średnicy co najmniej 10 mm. Otwory te są przeznaczone do stabilizacji położenia sączka przez przywiązanie go do zbrojenia płyty pomostu, lub w wypadku osadzenia sączka w otworze wywierconym w płycie betonowej - do zwiększenia przyczepności sączka do zaprawy wklejającej. Sączek należy wklejać w płytę pomostu stosując zaprawy typu PC, zaprawy typu PCC lub zaprawy cementowe, mające właściwości niskoskurczowe lub lekko ekspansywne, dużą szczelność, mrozoodporność oraz nasiąkliwość mniejszą niż 3 %. Sączek należy osadzać co najmniej 3 mm poniżej górnej powierzchni płyty, przy czym należy zapewnić łagodne przejście z poziomu płyty pomostu na poziom krawędzi lejka wypływowego. Połączenie lejka wypływowego z rurką odpływową powinno być szczelne. W wypadku renowacji lub modernizacji systemu odwodnienia, sączek należy osadzać w nie uszkodzonym betonie płyty pomostu. Jeżeli beton ten nie odpowiada wymaganiom obowiązującym w budownictwie mostowym, należy go uprzednio naprawić specjalnymi zaprawami przeznaczonymi do tego celu.

6 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 6/11 W wypadku zastosowania systemu odwodnienia płyty pomostu z użyciem drenów płaskich, należy w sitku sączka wyciąć odpowiednie otwory do przepuszczenia przez nie końcówek tych drenów. Wyrób budowlany należy stosować zgodnie z przeznaczeniem, zakresem i warunkami, które podano w aprobacie technicznej oraz w przepisach techniczno-budowlanych właściwych dla poszczególnych rodzajów budowli w inżynierii komunikacyjnej. Przed zastosowaniem wyrobu budowlanego w sposób niezgodny z przepisami techniczno-budowlanymi należy uzyskać zgodę na odstępstwo od tych przepisów w trybie określonym w art. 9 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t. j. Dz. U. z 2006 r. Nr 156, poz ze zm.). 4 WŁAŚCIWOŚCI UŻYTKOWE I TECHNICZNE WYROBU BUDOWLANEGO Właściwości użytkowe i techniczne gotowego wyrobu oraz materiałów, z których jest wykonany sączek OMEGA zestawiono w tablicy. Tablica Lp. Właściwości Jednostki Wymagania Metody badań według Tworzywo sztuczne ITAMID 1 Zawartość włókna szklanego % (35 ± 1) Procedura producenta 2 Zawartość wilgoci % 0,3 Procedura producenta 3 Wytrzymałość na rozciąganie MPa 5 PN-EN ISO Wydłużenie przy zerwaniu % 5 PN-EN ISO Udarność z karbem wg Izoda kj/m 2 14 PN-EN ISO Gotowy wyrób 6 Wygląd zewnętrzny - bez wad Ocena wizualna Odchyłki wymiarów pokazanych na rysunkach 1 i wymiar większy od 10 cm mm ± 1 Pomiar liniałem - wymiar od 1cm do 10 cm mm ± 0,3 Pomiar suwmiarką - wymiar mniejszych od 1 cm mm ± 0,2 Pomiar suwmiarką 8 Odporność na wysoką temperaturę 230 C; trwała zmiana wymiarów sączka % 1 Procedura producenta

7 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 7/11 5 OCENA ZGODNOŚCI 5.1 Obowiązujący system oceny zgodności Na podstawie 5 rozporządzenia Instytut Badawczy Dróg i Mostów wskazuje dla wyżej wymienionego wyrobu budowlanego obowiązujący system 4 oceny zgodności. W systemie 4 oceny zgodności z Aprobatą Techniczną na podstawie: producent może wystawić krajową deklarację zgodności a) wstępnego badania typu prowadzonego przez producenta, b) zakładowej kontroli produkcji. 5.2 Wstępne badanie typu Wstępne badanie typu dokonywane przed wprowadzeniem wyrobu budowlanego do obrotu potwierdza wymagane właściwości użytkowe i techniczne. Wstępne badanie typu obejmuje: a) sprawdzenie materiału zgodnie z tablicą (dotyczy wymagania podstawowego: bezpieczeństwo konstrukcji, b) sprawdzenie kształtu i wymiarów zgodnie z tablicą (dotyczy wymagania podstawowego: bezpieczeństwo konstrukcji, Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości użytkowych i technicznych stanowią wstępne badanie typu w ocenie zgodności pod warunkiem ich uznania przez jednostkę certyfikującą. Wstępne badanie typu należy wykonać ponownie w sytuacji, gdy można poddać w wątpliwość wyniki uprzednio wykonanych badań, w szczególności gdy dokonano: zmian konstrukcyjnych wyrobów, zmiany surowców lub elementów składowych, istotnych zmian w technologii produkcji lub zmiany warunków wytwarzania (np.: wymiana linii technologicznej, przeniesienie zakładu produkcyjnego, itp.). 5.3 Zakładowa kontrola produkcji Wyrób budowlany, objęty niniejszą Aprobatą Techniczną, powinien być produkowany zgodnie z systemem zakładowej kontroli produkcji. Producent powinien ustanowić, udokumentować, wdrożyć i utrzymywać system zakładowej kontroli produkcji w celu zapewnienia, że wyrób wprowadzany do obrotu jest zgodny z wymaganiami niniejszej Aprobaty Technicznej i deklarowanymi wartościami. System zakładowej kontroli produkcji powinien obejmować: a) procedury, instrukcje oraz specyfikacje techniczne i normy, b) opis techniczny wyrobu, c) regularne kontrole i badania surowców i materiałów, d) regularne kontrole i badania gotowego wyrobu, e) ocenę jakości gotowego wyrobu na podstawie wyników kontroli i badań.

8 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 8/11 Regularna kontrola i badania surowców i materiałów oraz gotowego wyrobu powinny być dokumentowane poprzez zapisy w dokumentacji zakładowej kontroli produkcji. Producent powinien prowadzić wykaz tej dokumentacji w tym stosowanych formularzy i prowadzonych zapisów. Dokumentacja zakładowej kontroli produkcji powinna być aktualizowana w przypadku wystąpienia zmian w wyrobie, procesie produkcji lub w systemie zakładowej kontroli produkcji. W procedurach lub w instrukcjach powinien zostać udokumentowany sposób: a) nadzoru nad dokumentami i zapisami b) kontroli i potwierdzania zgodności surowców i materiałów z ustalonymi wymaganiami, c) nadzoru nad procesem produkcyjnym oraz prowadzenia kontroli i badań w trakcie wytwarzania i gotowego wyrobu, d) nadzoru nad urządzeniami i maszynami produkcyjnymi, wyposażeniem do kontroli i badań wyrobu z zachowaniem spójności pomiarowej, e) prowadzenia oceny zgodności wyrobu z wymaganiami niniejszej Aprobaty Technicznej, f) postępowania z wyrobem niezgodnym, g) postępowania ze zgłoszonymi reklamacjami dotyczącymi jakości gotowego wyrobu lub surowców i materiałów, h) prowadzenia działań korygujących i zapobiegawczych i) przeprowadzania audytów wewnętrznych i przeglądów zarządzania, j) szkolenia personelu. System zarządzania jakością stosowany wg wymagań PN-EN ISO 9001 może być uznany za system zakładowej kontroli produkcji, jeżeli są również spełnione wymagania niniejszej Aprobaty Technicznej. 5.4 Badania gotowych wyrobów Program badań Program badań gotowych wyrobów obejmuje: a) badania bieżące, b) badania uzupełniające Badania bieżące Badania bieżące gotowych wyrobów obejmują sprawdzenie: a) atestów, certyfikatów lub świadectw odbiorów dla materiału ITAMID z wymaganiami określonymi w tablicy, poz. 1, 2, 3, 4 i 5: b) wyglądu zewnętrznego sączka według tablicy, poz. 6; c) odchyłki wymiarów sączka według tablicy, poz Badania uzupełniające Badania uzupełniające obejmują sprawdzenie odporności na wysoką temperaturę według tablicy, poz. 8,

9 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 9/ Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z ustaleniami dokumentacji zakładowej kontroli produkcji. 5.6 Częstotliwość badań a) Badania bieżące powinny być wykonywane dla każdej partii wyrobu zgodnie z planem badań ustalonym w dokumentacji zakładowej kontroli produkcji. Wielkość partii wyrobu powinna zostać określona w dokumentacji zakładowej kontroli produkcji. b) Badania uzupełniające próbek powinny być wykonywane nie rzadziej niż raz na rok. 5.7 Ocena wyników badań Wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej IBDiM, jeżeli wyniki wszystkich badań są pozytywne. 6 KLASYFIKACJA WYNIKAJĄCA Z ODRĘBNYCH PRZEPISÓW I POLSKICH NORM 6.1 Polska Klasyfikacja Wyrobów i Usług (PKWiU): Polska Scalona Nomenklatura Towarowa Handlu Zagranicznego (PCN): WYTYCZNE DOTYCZĄCE TECHNOLOGII WYTWARZANIA, PAKOWANIA, TRANSPORTU I SKŁADOWANIA ORAZ SZCZEGÓŁOWY SPOSÓB ZNAKOWANIA WYROBU BUDOWLANEGO 7.1 Wytyczne dotyczące technologii wytwarzania Sączki OMEGA powinny być wytwarzane zgodnie z dokumentacją wykonawczą. 7.2 Wytyczne dotyczące pakowania, transportu i składowania Sączki OMEGA należy pakować i przechowywać kompletami w pudłach kartonowych, zgodnie z instrukcją kontroli produkcji. Sączki OMEGA należy transportować krytymi środkami transportowymi w opakowaniach, w nie więcej niż trzech warstwach, zabezpieczonych przed przesunięciem i uszkodzeniem. 7.3 Szczegółowy sposób znakowania wyrobu budowlanego Wyrób należy oznakować znakiem budowlanym zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz ze zm.). Do wyrobu budowlanego oznakowanego znakiem budowlanym producent jest obowiązany dołączyć informację zawierającą:

10 Aprobata Techniczna IBDiM Nr AT/ /1 Strona 10/11 a) określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób budowlany; b) identyfikację wyrobu budowlanego zawierającą: nazwę techniczną i nazwę handlową, według specyfikacji technicznej; c) numer i rok wydania niniejszej Aprobaty Technicznej IBDiM, z którą potwierdzono zgodność wyrobu budowlanego; d) numer i datę wystawienia krajowej deklaracji zgodności; e) instrukcje stosowania; f) instrukcję BHP. Informację należy dołączyć do wyrobu budowlanego w sposób umożliwiający zapoznanie się z nią przez stosującego ten wyrób. 8 WYKAZ DOKUMENTÓW WYKORZYSTANYCH W POSTĘPOWANIU APROBACYJNYM, W TYM WYKAZ RAPORTÓW Z BADAŃ WYROBU BUDOWLANEGO 8.1 Polskie Normy i inne Normy: a) PN-EN ISO 527-1: 1998 Tworzywa sztuczne - Oznaczanie właściwości mechanicznych przy statycznym rozciąganiu - Zasady ogólne b) PN-EN ISO 179-1: 2010 Tworzywa sztuczne - Oznaczanie udarności metodą Charpy'ego - Część l: Nieinstrumentalne badanie udarności c) PN-EN ISO 9001:2009 i PN-EN ISO 9001/AC:2009 Systemy zarządzania jakością Wymagania 8.2 Raporty z badań wyrobu budowlanego i inne dokumenty a) Program badań kontrolnych wyrobów na 2011 rok. Przedsiębiorstwo Projektowo Usługowe OMEGA S.C., Gdynia, r. b) Protokół z badań niepełnych. Przedsiębiorstwo Projektowo Usługowe OMEGA S.C., Gdynia, r. c) Protokół z badań wpływu temperatury na wymiary. Przedsiębiorstwo Projektowo Usługowe OMEGA S.C., Gdynia, r. d) Protokół z badań pełnych. Przedsiębiorstwo Projektowo Usługowe OMEGA S.C., Gdynia, r. e) Świadectwo kontroli jakości nr 278/2011. Itamid B-GS-35-30T. Spółdzielnia Pracy Chemików Xenon, Rąbień, r. f) Protokół ze sprawdzenia parametrów produkcji sączków (technologia produkcji). Przedsiębiorstwo Projektowo Usługowe OMEGA S.C., Gdynia, r. g) System zakładowej kontroli produkcji. Przedsiębiorstwo Projektowo Usługowe OMEGA S.C., Gdynia, r. h) Rysunek techniczny sączka OMEGA.
