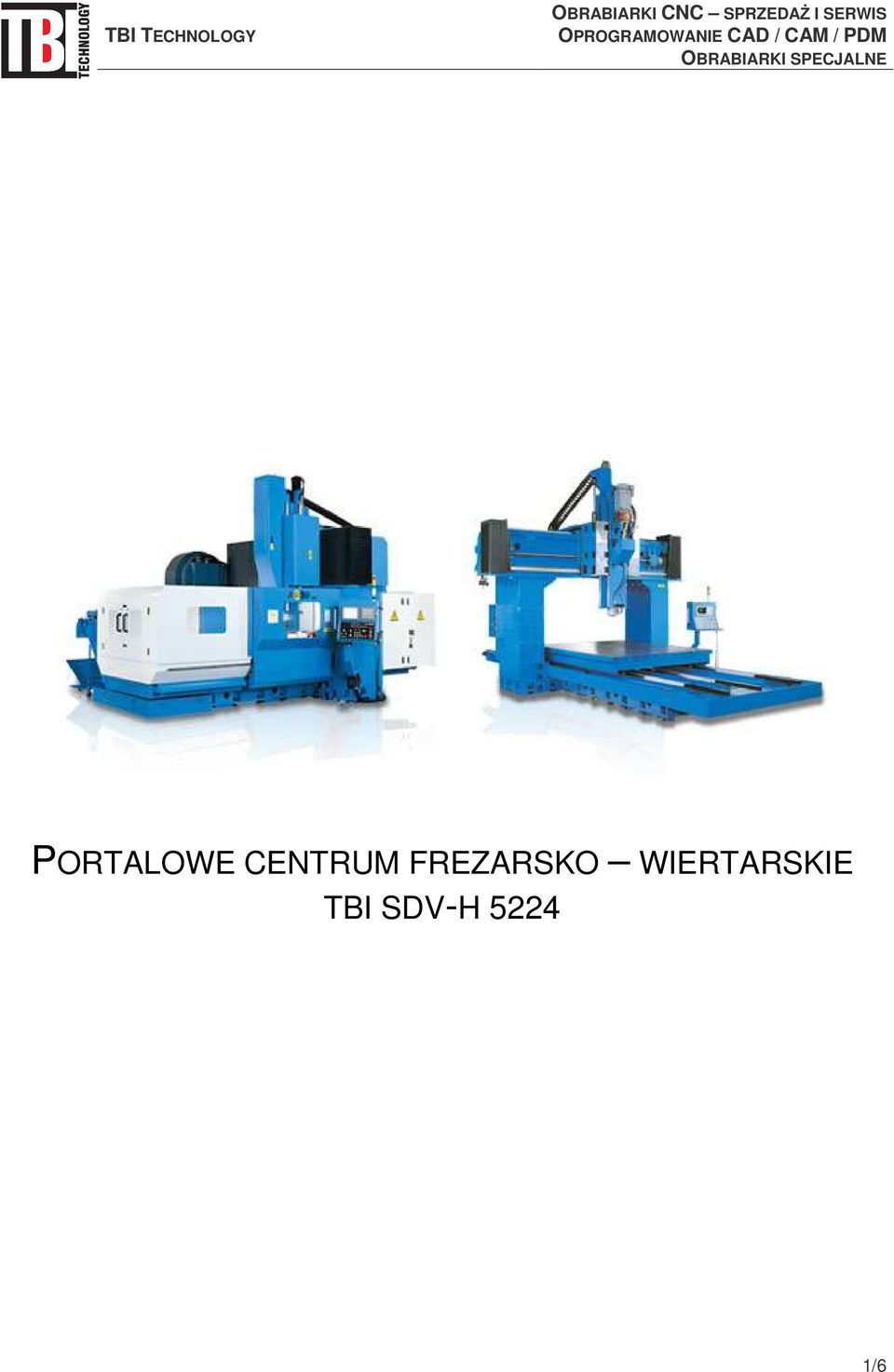

1 PORTALOWE CENTRUM FREZARSKO WIERTARSKIE TBI SDV-H /6

2 » korpus obrabiarki wykonany z żeliwa» 4 prowadnice w osi Z» konstrukcja bazująca na bramie» liniowe prowadnice toczne we wszystkich osiach» absolutny system pomiarowy (nie wymaga najazdu na punkty ref.)» szybki dwuramienny zmieniacz narzędzia» stabilizacja temperaturowa wrzeciona» centralny układ smarowania» wysokiej klasy mechanizmy kulowo-toczne obustronnie łożyskowane» wysokie moce napędów i momentów obrotowych do wysokowydajnej obróbki» sterowanie Fanuc, Heidenhain lub Siemens» hydrauliczne odciążenie osi Z» spełnione wszystkie europejskie standardy i normy CE, EM, itp. CECHY MASZYNY NAZWA JEDNOSTKA DANE TECHNICZNE WARTOŚĆ TBI SDV-H 5224 ZAKRES PRACY Przesuw wzdłużny stołu oś X mm Przesuw poprzeczny stołu oś Y mm Przesuw pionowy wrzeciennika oś Z mm 760 (1 000 / / opcja) Powierzchnia stołu mm x Odległość pomiędzy kolumnami mm Rowki T-owe (ilość x szerokość x rozstaw) 11 x 22 x 200 Obciążenie stołu kg Odległość czoła wrzeciona pow. Stołu mm DOKŁADNOŚĆ MASZYNY wg polskiej normy maszynowej WRZECIONO GŁÓWNE Napęd główny napęd pasowy i przekładnia ZF Moc napędu kw 22 (26 opcja) Zakres obrotów obr/min Stożek wrzeciona SK 50 WYMIENNIK NARZĘDZI (OPCJA) Wykonanie dwuramienny Ilość narzędzi szt. 20 / 32 / 40 / 60 Maks. Średnica narzędzia mm 125 Maks. Średnica narzędzia (sąsiednie miejsce w zasobniku wolne) mm 210 Maks. Ciężar narzędzia kg 20 Maks. Długość narzędzia mm 350 NAPĘDY OSI Osie X / Y / Z AC napędy cyfrowe Ilość prowadnic rolkowych w osiach X / Y / Z szt. 3 / 2 / 4 Średnica prowadnic w osi X / Y / Z mm 65 / 65 / 45 PRĘDKOŚĆ POSUWÓW Szybki posuw w osiach X / Y / Z m/min 8 / 8 / 12 Posuw roboczy m/min 5 2/6

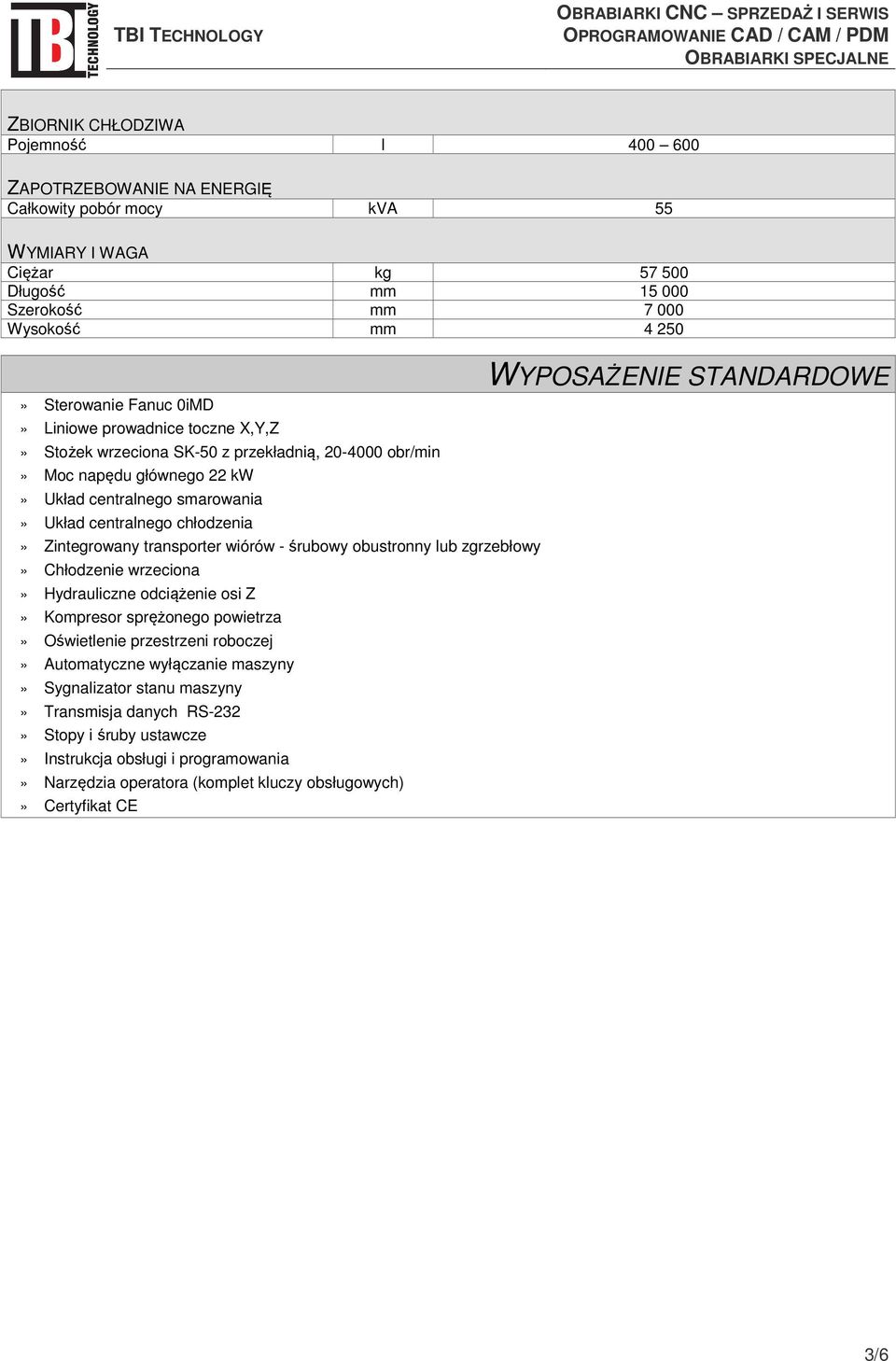

3 ZBIORNIK CHŁODZIWA Pojemność l ZAPOTRZEBOWANIE NA ENERGIĘ Całkowity pobór mocy kva 55 WYMIARY I WAGA Ciężar kg Długość mm Szerokość mm Wysokość mm 4 250» Sterowanie Fanuc 0iMD» Liniowe prowadnice toczne X,Y,Z» Stożek wrzeciona SK-50 z przekładnią, obr/min» Moc napędu głównego 22 kw» Układ centralnego smarowania» Układ centralnego chłodzenia» Zintegrowany transporter wiórów - śrubowy obustronny lub zgrzebłowy» Chłodzenie wrzeciona» Hydrauliczne odciążenie osi Z» Kompresor sprężonego powietrza» Oświetlenie przestrzeni roboczej» Automatyczne wyłączanie maszyny» Sygnalizator stanu maszyny» Transmisja danych RS-232» Stopy i śruby ustawcze» Instrukcja obsługi i programowania» Narzędzia operatora (komplet kluczy obsługowych)» Certyfikat CE WYPOSAŻENIE STANDARDOWE 3/6

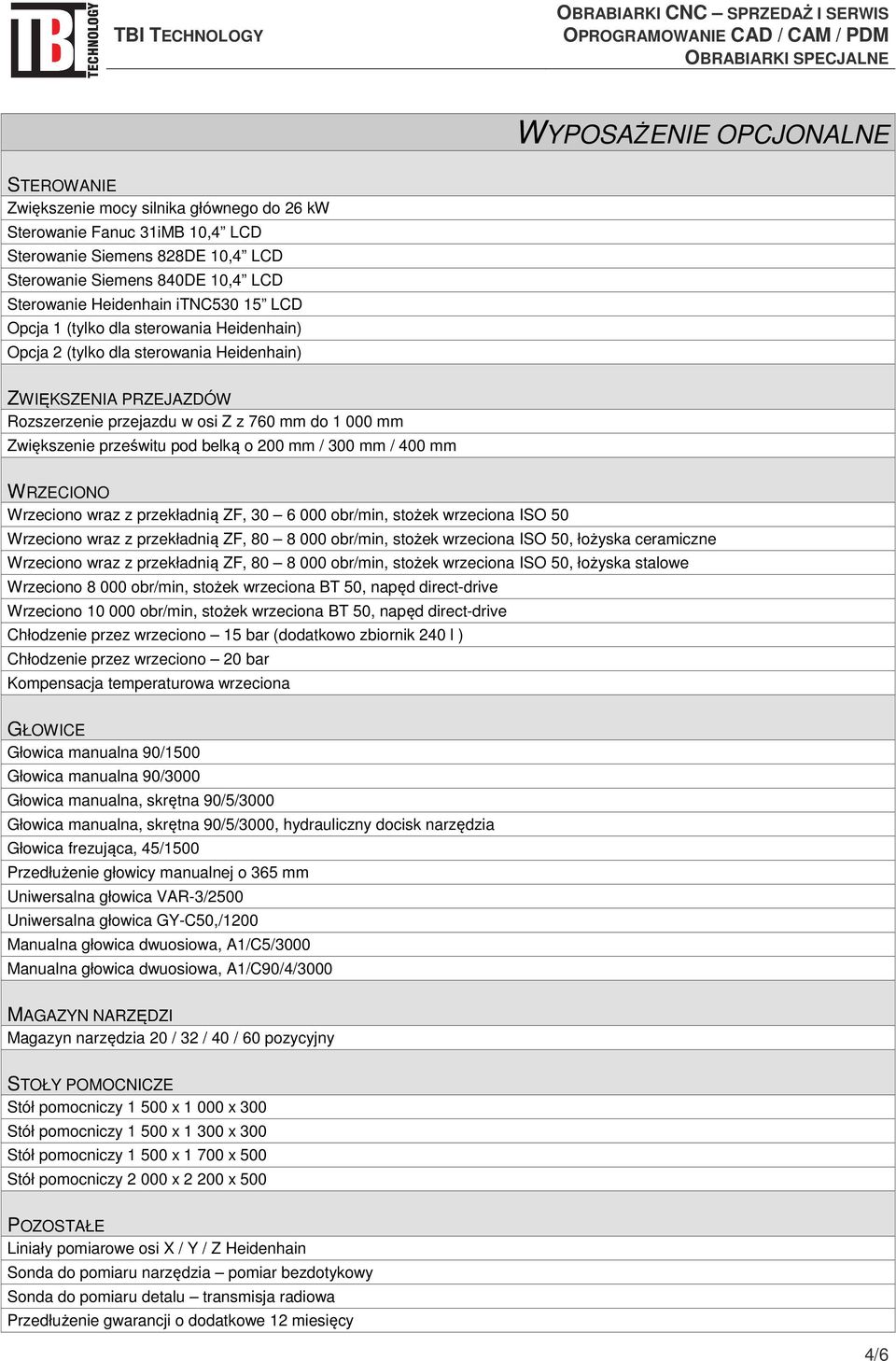

4 WYPOSAŻENIE OPCJONALNE STEROWANIE Zwiększenie mocy silnika głównego do 26 kw Sterowanie Fanuc 31iMB 10,4 LCD Sterowanie Siemens 828DE 10,4 LCD Sterowanie Siemens 840DE 10,4 LCD Sterowanie Heidenhain itnc LCD Opcja 1 (tylko dla sterowania Heidenhain) Opcja 2 (tylko dla sterowania Heidenhain) ZWIĘKSZENIA PRZEJAZDÓW Rozszerzenie przejazdu w osi Z z 760 mm do mm Zwiększenie prześwitu pod belką o 200 mm / 300 mm / 400 mm WRZECIONO Wrzeciono wraz z przekładnią ZF, obr/min, stożek wrzeciona ISO 50 Wrzeciono wraz z przekładnią ZF, obr/min, stożek wrzeciona ISO 50, łożyska ceramiczne Wrzeciono wraz z przekładnią ZF, obr/min, stożek wrzeciona ISO 50, łożyska stalowe Wrzeciono obr/min, stożek wrzeciona BT 50, napęd direct-drive Wrzeciono obr/min, stożek wrzeciona BT 50, napęd direct-drive Chłodzenie przez wrzeciono 15 bar (dodatkowo zbiornik 240 l ) Chłodzenie przez wrzeciono 20 bar Kompensacja temperaturowa wrzeciona GŁOWICE Głowica manualna 90/1500 Głowica manualna 90/3000 Głowica manualna, skrętna 90/5/3000 Głowica manualna, skrętna 90/5/3000, hydrauliczny docisk narzędzia Głowica frezująca, 45/1500 Przedłużenie głowicy manualnej o 365 mm Uniwersalna głowica VAR-3/2500 Uniwersalna głowica GY-C50,/1200 Manualna głowica dwuosiowa, A1/C5/3000 Manualna głowica dwuosiowa, A1/C90/4/3000 MAGAZYN NARZĘDZI Magazyn narzędzia 20 / 32 / 40 / 60 pozycyjny STOŁY POMOCNICZE Stół pomocniczy x x 300 Stół pomocniczy x x 300 Stół pomocniczy x x 500 Stół pomocniczy x x 500 POZOSTAŁE Liniały pomiarowe osi X / Y / Z Heidenhain Sonda do pomiaru narzędzia pomiar bezdotykowy Sonda do pomiaru detalu transmisja radiowa Przedłużenie gwarancji o dodatkowe 12 miesięcy 4/6

5 5/6

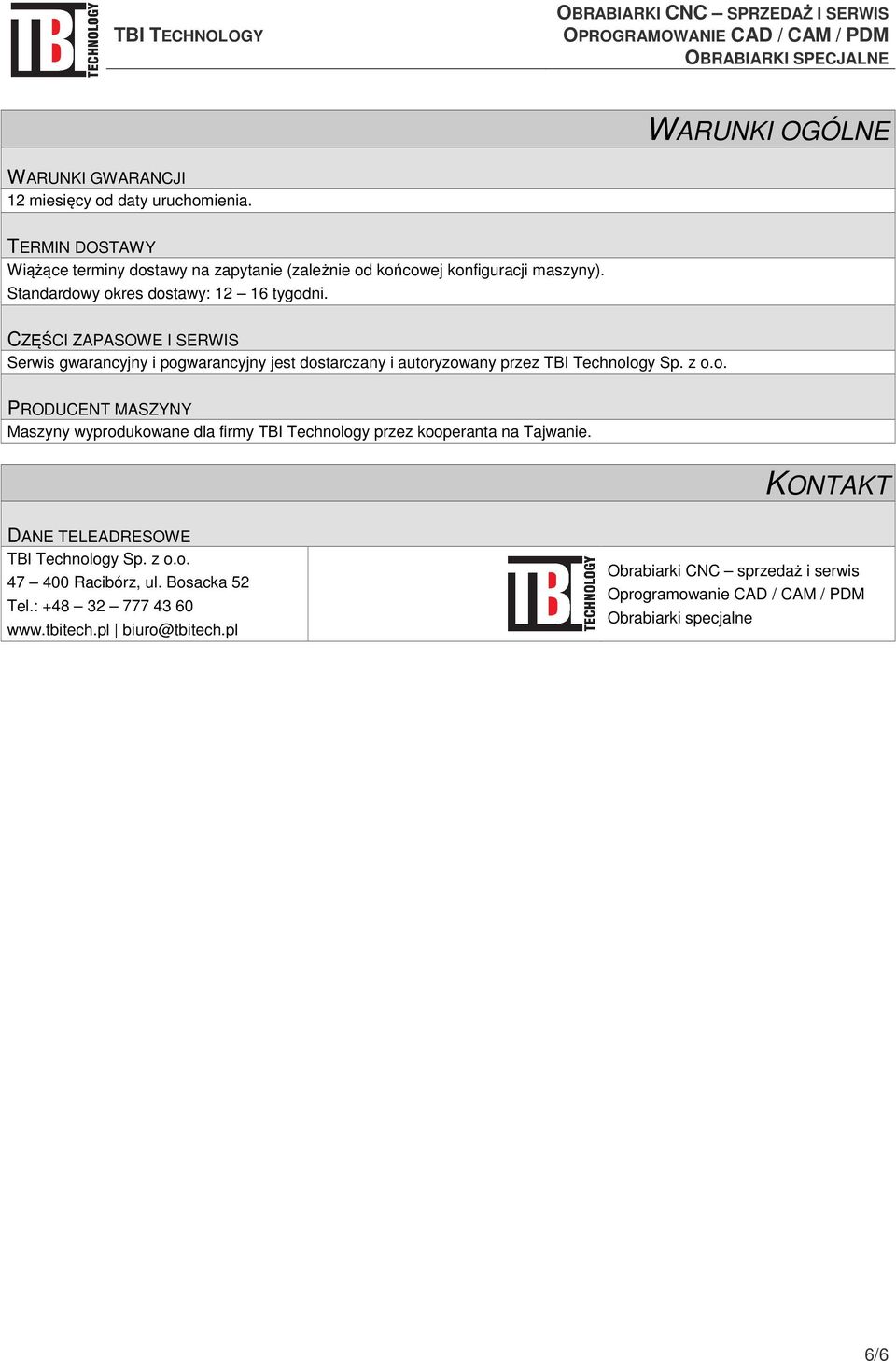

6 WARUNKI OGÓLNE WARUNKI GWARANCJI 12 miesięcy od daty uruchomienia. TERMIN DOSTAWY Wiążące terminy dostawy na zapytanie (zależnie od końcowej konfiguracji maszyny). Standardowy okres dostawy: tygodni. CZĘŚCI ZAPASOWE I SERWIS Serwis gwarancyjny i pogwarancyjny jest dostarczany i autoryzowany przez TBI Technology Sp. z o.o. PRODUCENT MASZYNY Maszyny wyprodukowane dla firmy TBI Technology przez kooperanta na Tajwanie. KONTAKT DANE TELEADRESOWE TBI Technology Sp. z o.o Racibórz, ul. Bosacka 52 Tel.: biuro@tbitech.pl Obrabiarki CNC sprzedaż i serwis Oprogramowanie CAD / CAM / PDM Obrabiarki specjalne 6/6
