Automatyczne testowanie w układach FPGA
|
|
- Dagmara Kamińska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Automatyczne testowanie w układach FPGA prof. dr hab. inż. Kazimierz Wiatr Katedra Elektroniki Wydział Elektrotechniki, Automatyki, Informatyki i Elektroniki AGH wiatr@uci.agh.edu.pl
2 ZAGADNIENIA: Potrzeba automatycznego testowania Testowanie wbudowane Standaryzacja sprzętu do testowania Sprzęg IEEE w układach FPGA Tryby pracy rejestrów sprzęgu JTAG Redukcja informacji w testowaniu układów cyfrowych Podsumowanie
3 POTRZEBA AUTOMATYCZNEGO TESTOWANIA Fazy testowania Metody klasyczne Koncepcja współpracy układu z testerem Testowanie wbudowane Standaryzacja sprzętu do testowania Sprzęg IEEE w układach FPGA Tryby pracy rejestrów sprzęgu JTAG Redukcja informacji w testowaniu układów cyfrowych Podsumowanie
4 FAZY TESTOWANIA UKŁADÓW ELEKTRONICZNYCH Powstawanie urządzenia: projekt logiczny implementacja i symulacje projekt technologii opracowanie testów wykonanie testowanie Użytkowanie urządzenia: testowanie OFF LINE testowanie ON LINE (czas rzeczywisty!!)
5 METODY KLASYCZNE TESTOWANIA UKŁADÓW CYFROWYCH Oscyloskop wielokanałowy Analizator stanów logicznych Pamięć diagnostyczna Emulatory Testery specjalizowane
6
7
8 WADY KLASYCZNYCH METOD TESTOWANIA Testowanie czasochłonne Badania bardzo drogie Długie ciągi słów testowych Długie ciągi słów z odpowiedzią Znaczny czas transmisji pomiędzy testerem a układem badanym
9 KONCEPCJA WSPÓŁPRACY TESTERA WBUDOWANEGO Z TESTEREM ZEWNĘTRZNYM
10 Potrzeba automatycznego testowania TESTOWANIE WBUDOWANE Potrzeba testowania wbudowanego Wady testowania wbudowanego Metody projektowania dla testowania Wprowadzenie elementów nadmiarowych Podział na makrobloki Wybór punktów strategicznych Standaryzacja sprzętu do testowania Sprzęg IEEE w układach FPGA Tryby pracy rejestrów sprzęgu JTAG Redukcja informacji w testowaniu układów cyfrowych Podsumowanie
11 POTRZEBA TESTOWANIA WBUDOWANEGO BIST Built In System Testing Eliminacja drogich zewnętrznych narzędzi diagnostycznych Zmniejszenie czasu detekcji i lokalizacji uszkodzeń Zredukowanie czasu naprawy uszkodzonych układów Ograniczenie cennego czasu pracy specjalistów od testowania Eliminacja testowania ostrzowego Możliwość testowania ON LINE

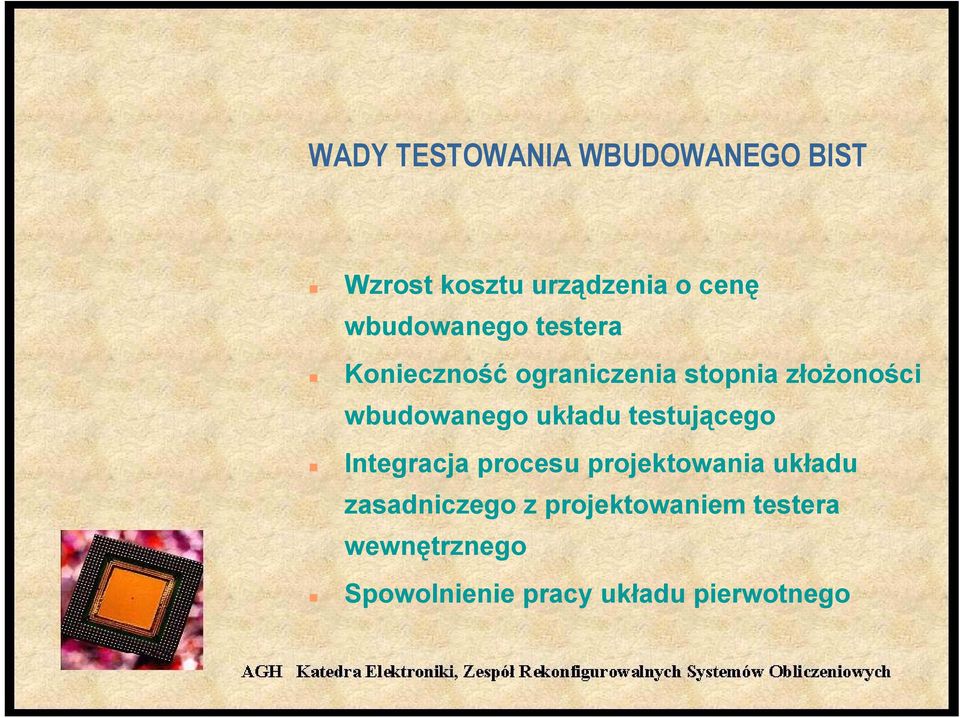

12 WADY TESTOWANIA WBUDOWANEGO BIST Wzrost kosztu urządzenia o cenę wbudowanego testera Konieczność ograniczenia stopnia złożoności wbudowanego układu testującego Integracja procesu projektowania układu zasadniczego z projektowaniem testera wewnętrznego Spowolnienie pracy układu pierwotnego
13 METODY PROJEKTOWANIA DLA TESTOWANIA DFT Design For Testing Wprowadzenie nadmiarowych elementów TIE Test Interface Element Wyznaczenie strategicznych punktów sterujących Wyznaczenie strategicznych punktów obserwacyjnych Podział na makrobloki
14 WPROWADZENIE ELEMENTÓW NADMIAROWYCH TIE
15 PODZIAŁ NA MAKROBLOKI Ograniczenie wielkości dla automatycznych generatorów testów Poprawa sterowalności i obserwowalności Jednorodne bloki mają uproszczony model uszkodzeń Każdy makroblok: testowalny niezależnie dostępny z zewnątrz jednorodny funkcjonalnie rozłączny z innymi makroblokami
16 ELEMENTY TIE POMIĘDZY MAKROBLOKAMI
17 WYBÓR STRATEGICZNYCH PUNKTÓW STERUJĄCYCH I OBSERWACYJNYCH Przykładowe strategiczne punkty sterujące: Zegar, zerowanie przerzutników, liczników, itp Wejścia selekcji danych do multiplekserów itp Sterowanie trzecim stanem Wejścia zezwolenia/zatrzymania mikroprocesorów Linie magistral danych, adresów i sterowania Przykładowe strategiczne punkty obserwacyjne: Linie sterujące (kluczowe!!) niedostępne z zewnątrz Wyjścia przerzutników, liczników itp Wyjścia układów skupiania danych (kodery, multipleksery itp.) Węzły logicznej redundancji i linie o wysokiej obciążalności Ścieżki podstawowych sprzężeń zwrotnych
18 Potrzeba automatycznego testowania Testowanie wbudowane STANDARYZACJA SPRZĘTU DO TESTOWANIA Cechy wbudowanego sprzęgu Ścieżka brzegowa sterująco-obserwacyjna Potrzeba standaryzacji Podzbiory magistrali IEEE1149 Tryby pracy sprzęgu JTAG Architektura interface u Sprzęg IEEE w układach FPGA Tryby pracy rejestrów sprzęgu JTAG Redukcja informacji w testowaniu układów cyfrowych Podsumowanie
19 CECHY WBUDOWANEGO SPRZĘGU DO TESTOWANIA Wykorzystywanie minimalnej liczby dodatkowych wejść/wyjść Testowanie z zewnątrz połączeń struktury z obudową Testowanie z zewnątrz struktur na module Testowanie systemów wielomodułowych Współpraca testera zewnętrznego z testerem wewnętrznym
20 ŚCIEŻKA BRZEGOWA STERUJĄCO-OBSERWACYJNA BSCAN Boundary SCAN
21 POŁĄCZENIE KILKU UKŁADÓW ZE ŚCIEŻKĄ BSCAN
22 POTRZEBA STANDARYZACJI SPRZĘGU DO TESTOWANIA MAGISTRA TM-ETM Test and Maintenance; Element Test and Maintenance program militarny VHSIC Very High Speed Integrated Circuits MAGISTRALA TURINO T BUS firma Logical Solutions Technology MAGISTRALA JTAG BSCAN Boundary Scan Join Test Action Group IEEE 1149
23 PODZBIORY MAGISTRALI P1149
24 IDEA TESTOWANIA ZA POMOCĄ SPRZĘGU IEEE JTAG Tester zewnętrzny MUT Układ scalony Układ sterowania sprzęgu We RWEB Tester wewnętrzny Testowany układ cyfrowy RWYB Wy
25 TRYBY PRACY REJESTRU BSCAN W SPRZĘGU JTAG a) b) c) d) e) f) SI D/Z Test GT Odpowiedź Odpowiedź SO
26 RODZAJE a) TESTOWANIA SPRZĘGIEM JTAG SI SO T U S O Test TUCA T U S O Test TUCA Odpowiedź Odpowiedź T U S O Układ scalony ASIC Układ scalony ASIC b) SI SO T U S O Odpowiedź Odpowiedź TUCA Test T U S O TUCA Test T U S O Układ scalony ASIC Układ scalony ASIC c) SI SO T U S O TUCA T U S O TUCA Odpowiedź Odpowiedź Odpowiedź Odpowiedź T U S O Układ scalony ASIC Układ scalony ASIC
27 ARCHITEKTURA INTERFACE U JTAG
28 Potrzeba automatycznego testowania Testowanie wbudowane Standaryzacja sprzętu do testowania SPRZĘG IEEE W UKŁADACH FPGA Architektura sprzęgu dla FPGA Komórka sprzęgu dla jednego układu we/wy Implementacja w układach XC4000 Układy FPGA ze sprzęgiem JTAG Tryby pracy rejestrów sprzęgu JTAG Redukcja informacji w testowaniu układów cyfrowych Podsumowanie
29 ARCHITEKTURA SPRZĘGU P DLA UKŁADÓW FPGA
30 BLOK WE/WY UKŁADU XC4000
31 KOMÓRKA SPRZĘGU JTAG DLA JEDNEGO UKŁADU WE/WY
32 IMPLEMENTACJA SPRZĘGU JTAG W UKŁADACH XC4000
33 WYPROWADZENIA UKŁADU XC4003
34 ELEMENT BIBLIOTECZNY BNDSCAN UAKTYWNIAJĄCY WBUDOWANY SPRZĘG JTAG W UKŁADACH XC4000
35 INSTRUKCJE STANDARDU IEEE EXTEST OBOWIAZKOWA REJESTR BRZEGOWY DO/Z OTOCZENIA INTEST REJESTR BRZEGOWY DO/Z LOGIKI SAMPLE OBOWIAZKOWA REJESTR BRZEGOWY DO/Z UKŁADY I/O BYPASS OBOWIAZKOWA REJESTR OBEJŚCIOWY INCODE REJESTR IDENTYFIKACJI RUNBIST REJESTR BRZEGOWY-IZOLUJE SAMOTESTUJĄCY UKŁAD
36 UKŁADY FPGA Z ZAINSTALOWANYM SPRZĘGIEM IEEE XILINX XILINX ALTERA ATMEL LUCENT INSTRUKCJA XC4000 VIRTEX FLEX8000 AT6000 ORCA EXTEST x x x x x SAMPLE x x x x x USER1 x x x USER2 x x x READBACK x x x CONFIGURE x x x BYPASS x x x x x INTEST x IDCODE x RUNBIST x
37 KONFIGUROWANIE UKŁADÓW FPGA W TRYBIE ISP In System Programming Z WYKORZYSTANIEM SPRZĘGU JTAG
38 Potrzeba automatycznego testowania Testowanie wbudowane Standaryzacja sprzętu do testowania Sprzęg IEEE w układach FPGA TRYBY PRACY REJESTRÓW SPRZĘGU JTAG Instrukcja BYPASS Instrukcja EXTEST Instrukcja INTEST Instrukcja SAMPLE Instrukcja USER Redukcja informacji w testowaniu układów cyfrowych Podsumowanie
39 AKTYWNY REJESTR BYPASS INSTRUKCJA BYPASS
40 BADANIE JEDNEGO WYBRANEGO UKŁADU
41 AKTYWNY REJESTR BSCAN INSTRUKCJA EXTEST TESTUJĄCA POŁĄCZENIA UKŁADU Z OBUDOWĄ
42 AKTYWNY REJESTR BSCAN INSTRUKCJA INTEST TESTUJĄCA LOGIKĘ Z POZIOMU REJESTRU BSCAN
43 AKTYWNY REJESTR BSCAN INSTRUKCJA SAMPLE PRZEPISUJĄCA STAN UKŁADÓW WE/WY DO REJESTRU BSCAN
44 AKTYWNE REJESTRY WEWNĘTRZNE TIE INSTRUKCJA USER TESTUJĄCA WNĘTRZE BLOKU LOGIKI
45 MAKROBLOKI LOGIKI UŻYTKOWEJ PRZEDZIELONE ŁAŃCUCHAMI REJESTRÓW TIE
46 PRZEBIEG SYGNAŁÓW DLA INSTRUKCJI SAMPLE
47 PRZEBIEG SYGNAŁÓW DLA INSTRUKCJI EXTEST
48 Potrzeba automatycznego testowania Testowanie wbudowane Standaryzacja sprzętu do testowania Sprzęg IEEE w układach FPGA Tryby pracy rejestrów sprzęgu JTAG REDUKCJA INFORMACJI W TESTOWANIU UKŁADÓW CYFROWYCH Prosta metoda oscyloskopowa Zliczanie jedynek Zliczanie zboczy Analiza sygnatur Wbudowane analizatory sygnatur Podsumowanie
49 PROSTA METODA OSCYLOSKOPOWA
50 ZLICZANIE JEDYNEK W CIĄGACH SYGNAŁÓW
51 ZLICZANIE ZBOCZY W CIĄGACH SYGNAŁÓW
52 IDEA ZLICZANIA SYGNATURY W CIĄGACH SYGNAŁÓW
53 PRAKTYCZNY UKŁAD ANALIZATORA SYGNATUR Długość słowa 16 lub 32 bity Bardzo małe prawdopodobieństwo maskowania błędnych sekwencji Sprzężenia ze specjalnie wybranych bitów bity 7, 9, 12 i 15 poprzez EXOR na wejście dla analizatora 16 bitowego Redukcja informacji dla ciągu 10s x 200MHz =2x10 9 bitów do 16 bitów tj razy Wyposażone w układ startu i stopu oraz komparator do porównania z sygnaturą wzorcową, a analizatory stacjonarne w wyświetlacz i kod HP
54 ZASTOSOWANIE RÓWNOLEGŁEGO GENEROWANIA TESTÓW I CZYTANIA SYGNATUR ODPOWIEDZI
55 Potrzeba automatycznego testowania Redukcja informacji w testowaniu układów cyfrowych Testowanie wbudowane Standaryzacja sprzętu do testowania Sprzęg ieee w układach FPGA Tryby pracy rejestrów sprzęgu JTAG PODSUMOWANIE
56 PODSUMOWANIE Automatyczne testowanie jest koniecznym składnikiem nowoczesnych systemów cyfrowych Umieszczenie elementów testujących wewnątrz układów pozwala na znaczne uproszczenie wektorów testujących i odczytywanych odpowiedzi Testowanie wbudowane zapewnia szybkie i w miarę tanie testowanie poszczególnych układów i całych systemów Wynikiem tego jest pełniejsze testowanie funkcjonalne oraz objęcie testowaniem wszystkich układów Testowanie wbudowane pozwala na testowanie układów i systemów w trybie ON LINE (czas rzeczywisty!!!)
57 Dziękuję za uwagę
