1 SUFITY PODWIESZANE [Z nami zrealizujesz swoje pomysły.] CI/SfB (35) Xy Listopad 2007 OP, db, Standard Rozwiązania akustyczne dla każdego wnętrza KOMFORT AKUSTYCZNY ZDROWIE I HIGIENA KOMFORT WIZUALNY DOBRE SAMOPOCZUCIE OTOCZENIE

2 Rodzina produktów OP OP - nowa technologia dzięki nowej gęstości Rodzina produktów standardowych firmy Armstrong, charakteryzujących się średnią gęstością płyt zapewnia dobrą równowagę pomiędzy pochłanianiem dźwięku a jego tłumieniem, co pozwala na osiągnięcie wyższego poziomu rozumienia mowy w pomieszczeniach takich jak sale konferencyjne lub klasy lekcyjne. Produkty z rodziny db, o wysokiej gęstości oraz przez to wysokim współczynniku tłumienia, są szczególnie zalecane w pomieszczeniach, gdzie istotna jest dyskrecja rozmów, takich jak na przykład indywidualne pomieszczenia biurowe. Korzystając z najnowszej, innowacyjnej technologii, Armstrong przedstawia nową rodzinę produktów OP zapewniającą optymalne pochłanianie dźwięku. Płyty OP zostały zaprojektowane do wnętrz, takich jak pomieszczenia na planie otwartym, lub biblioteki, gdzie duże znaczenie odgrywa koncentracja.

3 OP - nowa technologia dla osiągnięcia lepszej koncentracji POCHŁANIANIE KONCENTRACJA WNĘTRZA NA PLANIE OTWARTYM 2 rodzaje wykończenia powierzchni Ultima OP Obecnie, dla produktów w nowej technologii OP dostępne są 2 rodzaje wykończenia powierzchni, pozwalające na wybór pomiędzy dwoma odmiennymi wizualnie rozwiązaniami. - W połączeniu z oświetleniem pośrednim, które w optymalny sposób wykorzystuje wysoki współczynnik odbicia światła produktu, ULTIMA jest idealnym rozwiązaniem, tworzącym przyjemną atmosferę, a nawet umożliwiającym osiągnięcie oszczędności w zużyciu energii elektrycznej. - Z kolei PERLA zalecana jest do wnętrz cechujących się bardziej minimalistyczną atmosferą. KONSTRUKCJA NOŚ NA Rodzaje krawędzi Board T 24 Tegular T 24 MicroLook T 15 Perla OP Pochłanianie / Koncentracja AKUSTYKA Ultima OP Perla OP Sound Systems 600x x x x x x x x x x x x x x x x1250 Kompatybilne z sufitami typu i-ceilings Nowa technologia OP jest szczególnie zalecana wszędzie tam, gdzie istotna jest koncentracja. W zasadniczy sposób poprawia ona komfort pracy we wnętrzach na planie otwartym, centrach telefonicznej obsługi klienta itp. Koncentrację mogą zaburzać różne rodzaje hałasu, takie jak głosy innych osób, dzwoniące telefony, wentylacja, dźwięki klawiatury komputerowej, sprzętu biurowego, hałas budowlany, ruch uliczny i lotniczy. Uciążliwy hałas z całą pewnością będzie przeszkadzał w osiągnięciu koncentracji, dlatego też należy go uznać za kolejny czynnik o kluczowym znaczeniu przy projektowaniu otoczenia akustycznego. Pochłanianie Częstotliwości dla pasm oktawowych (Hz) dźwięku produktu w NRC Ultima OP p Perla OP p Dźwiękoizolacyjność produktu Dncw Ultima OP 26 db Perla OP 25 db Ultima OP Hałas otoczenia Poziom mowy W pomieszczeniach o otwartej przestrzeni dla zapewnienia dyskrecji rozmów konieczna byłaby duża odległość. 0.6 α p Perla OP Hz Inne własności techniczne rodziny produktów OP Ultima OP A2-s1, d0 90% 95% RH 3,7 kg/m 2 40% Perla OP A2-s1, d0 90% 95% RH 3,3 kg/m 2 40%

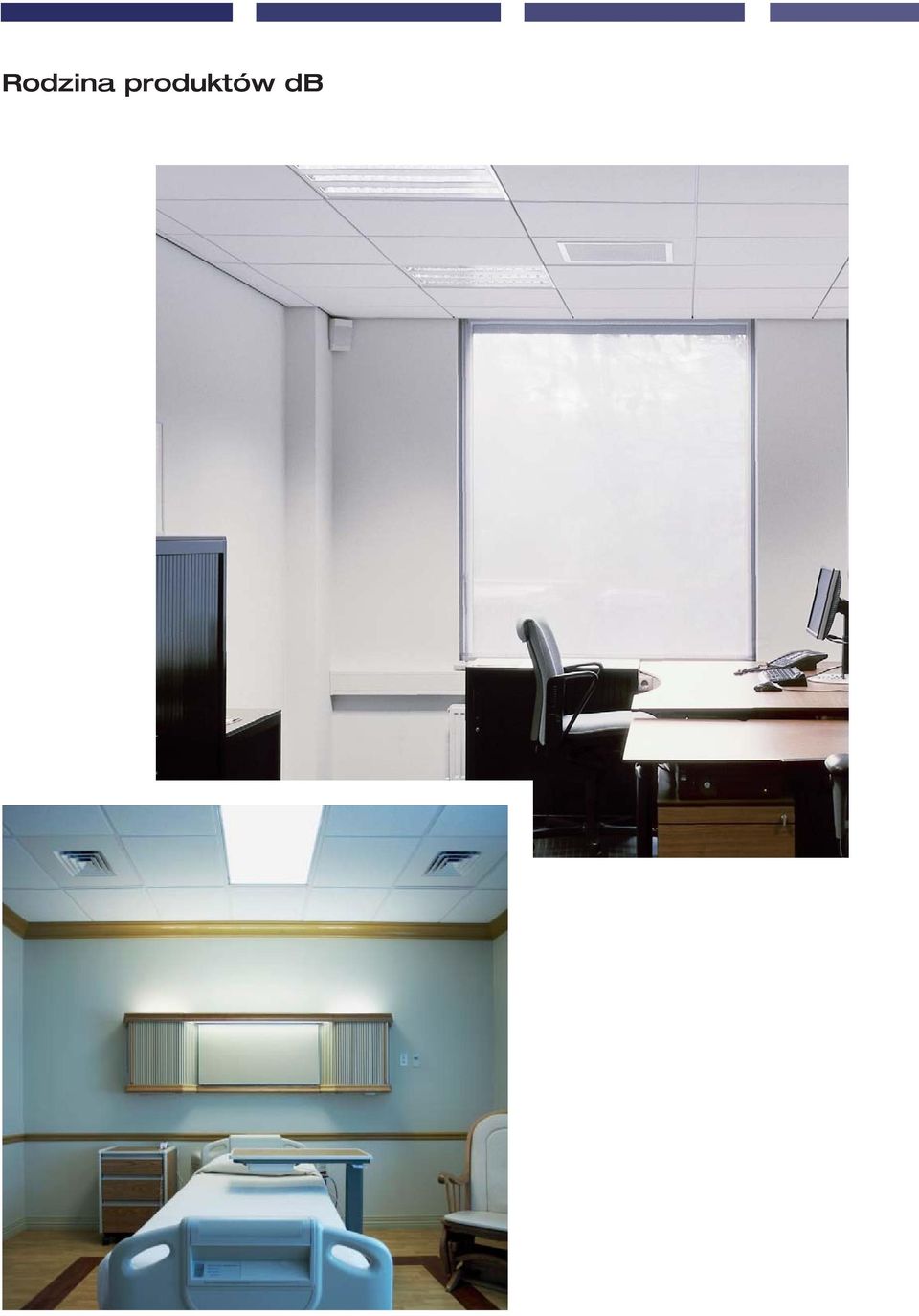

4 Rodzina produktów db

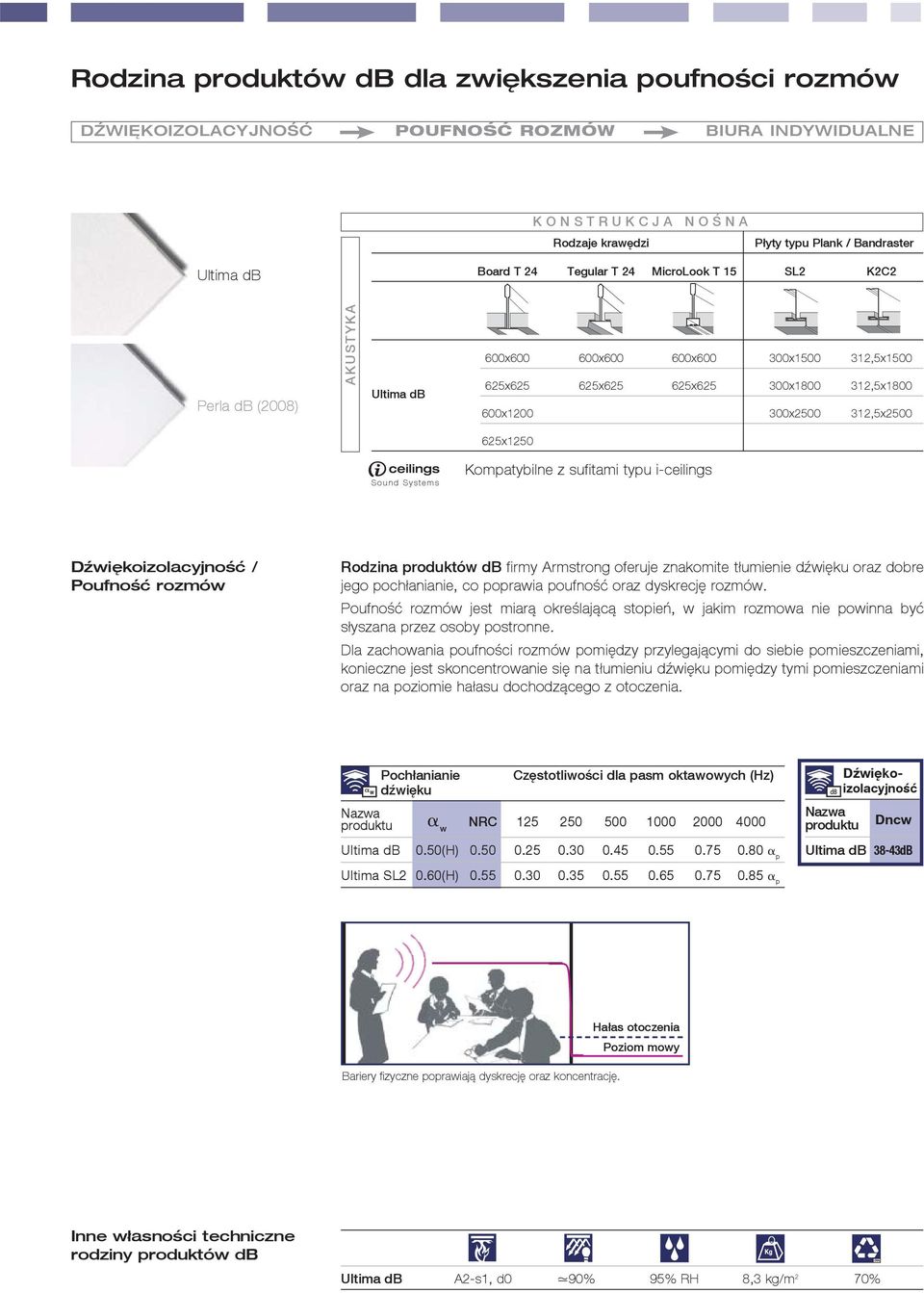

5 Rodzina produktów db dla zwiększenia poufności rozmów DŹWIĘKOIZOLACYJNOŚĆ POUFNOŚĆ ROZMÓW BIURA INDYWIDUALNE 2 finishes available KONSTRUKCJA NOŚ NA Rodzaje krawędzi Płyty typu Plank / Bandraster Ultima db Board T 24 Tegular T 24 MicroLook T 15 SL2 K2C2 Perla db (2008) AKUSTYKA Ultima db 600x x x x ,5x x x x x ,5x x x ,5x x1250 Sound Systems Kompatybilne z sufitami typu i-ceilings Dźwiękoizolacyjność / Poufność rozmów Rodzina produktów db firmy Armstrong oferuje znakomite tłumienie dźwięku oraz dobre jego pochłanianie, co poprawia poufność oraz dyskrecję rozmów. Poufność rozmów jest miarą określającą stopień, w jakim rozmowa nie powinna być słyszana przez osoby postronne. Dla zachowania poufności rozmów pomiędzy przylegającymi do siebie pomieszczeniami, konieczne jest skoncentrowanie się na tłumieniu dźwięku pomiędzy tymi pomieszczeniami oraz na poziomie hałasu dochodzącego z otoczenia. Pochłanianie Częstotliwości dla pasm oktawowych (Hz) dźwięku produktu w NRC Ultima db 0.50(H) p Dźwiękoizolacyjność produktu Dncw Ultima db 38-43dB Ultima SL2 0.60(H) p Bariery fizyczne poprawiają dyskrecję oraz koncentrację. Hałas otoczenia Poziom mowy Inne własności techniczne rodziny produktów db Ultima db A2-s1, d0 90% 95% RH 8,3 kg/m 2 70%

6 Rodzina produktów standardowych

7 Rodzina produktów standardowych dla lepszego rozumienia mowy POCHŁANIANIE I TŁUMIENIE ROZUMIENIE MOWY POMIESZCZENIA WSPÓLNE/ 2 rodzaje wykończenia powierzchni Ultima K O N S T R U K C J A N O Ś N A Rodzaje krawędzi SALE KONFERENCYJNE Płyty typu plank / Bandraster Board T 24 Tegular T 24 MicroLook T 15 Vector T 24 Board SL2 K2C2 600x x x x x x ,5x1500 Perla AKUSTYKA Ultima 625x x x x x x x x ,5x x x x ,5x x x x x x x x x600 Perla 625x x x625 (2008) 600x x1250 Sound Systems sound systems Kompatybilne z sufitami typu i-ceilings Pochłanianie i tłumienie / Rozumienie mowy Rodzina produktów standardowych spełnia najczęściej spotykane wymagania akustyczne, łącząc dobre pochłanianie dźwięku z jego dobrym tłumieniem, co poprawia rozumienie mowy i umożliwia osiągnięcie wyższej efektywności pracy. Rozumienie mowy wiąże się z potrzebą zrozumienia komunikacji werbalnej, zarówno w czasie bezpośredniej rozmowy jak i mowy transmitowanej przez system wzmacniający, w określonym wnętrzu. Wyraża ono różnicę w decybelach pomiędzy poziomem mowy a poziomem hałasu otoczenia (mierzoną w punkcie, w którym znajduje się odbiorca). Dla osiągnięcia możliwie najlepszego poziomu rozumienia mowy, zaleca się aby ta różnica wynosiła nie mniej niż db dla osób o dobrym słuchu, zaś db dla osób słabiej słyszących oraz użytkowników aparatów słuchowych (wartość mierzona w punkcie, w którym znajduje się odbiorca). Pochłanianie Częstotliwości dla pasm oktawowych (Hz) dźwięku produktu a w NRC Ultima 0.70(H) a p Perla a p produktu Ultima Perla Dźwiękoizolacyjność Dncw 36 db 35 db 1.0 Poziom mowy Ultima Hałas otoczenia α p Perla Współczynnik sygnał - szum = poziom mowy - hałas otoczenia Hz Inne własności techniczne rodziny produktów standardowych Ultima A2-s1, d0 Q90% 95% RH 5,2 kg/m 2 70% Perla A2-s1, d0 Q90% 95% RH 4,5 kg/m 2 40%

8 Spełnij wszystkie oczekiwania związane z komfortem akustycznym korzystając z pasywnych i aktywnych rozwiązań akustycznych Komfort akustyczny Armstrong oferuje płyty o trzech rodzajach gęstości, tak by umożliwić osiągnięcie wysokiego pochłaniania dźwięku, wysokiego tłumienia oraz odpowiedniego poziomu równowagi pomiędzy nimi, a przez to spełnić wszystkie wymagania związane z każdym rodzajem wnętrz. KONCENTRACJA = Ultima OP lub Perla OP (Niższa gęstość) POUFNOŚĆ ROZMÓW = Ultima db (Wyższa gęstość) ROZUMIENIE MOWY = Ultima lub Perla (Średnia gęstość) Akustyka pasywna i aktywna Armstrong, światowy lider w systemach akustycznych sufitów podwieszanych, zaleca dwustopniowe podejście dla osiągnięcia optymalnej akustyki wnętrza: 1. Wykorzystanie rozwiązań pasywnych akustycznie - dla pochłaniania dźwięku wewnątrz pomieszczenia oraz zapobiegania jego przenikania pomiędzy pomieszczeniami lub spoza budynku - dla wzmocnienia pochłaniania - w takim przypadku można dodać punktowe rozwiązania akustyczne przy pomocy płyt canopy (Ultima Canopy, Axiom Canopy lub Orcal Canopy). Płyty Canopy Sound Systems 2. Wykorzystanie rozwiązań aktywnych akustycznie (i-ceilings) - aby zamaskować niewyeliminowany wcześniej, niepożądany hałas - aby podnieść poziom mowy i przezwyciężyć problemy związane z jej rozumieniem - aby odtwarzać muzykę - aby przekazywać zrozumiałe komunikaty dużej grupie odbiorców Pełna gama rozwiązań akustycznych - odpowiedź na każdy rodzaj wymagań związanych z akustyką Optymalne własności akustyczne w podziale według rodzin produktów 1,00 0,90 0,80 0,70 0,60 0,50 Dncw < < , , ,70(H) W 0,15(L) FAKTURY POWIERZCHNI Plain Fine Fissured Sahara Cirrus Perla Ultima Optima Neeva 38 0, , , ,00 28 PX2711/2 - Drukowane w EU na niechlorowanym papierze ze źródeł przetwarzalnych. tel: , -11 faks:
