ZAWARTOŚĆ TECZKI: - Rzut piwnic-kotłownia 1:100 Rys. nr 1 - Rzut parteru 1:100 Rys. nr 2. - Rzut I piętra 1:100 Rys. nr 3

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZAWARTOŚĆ TECZKI: - Rzut piwnic-kotłownia 1:100 Rys. nr 1 - Rzut parteru 1:100 Rys. nr 2. - Rzut I piętra 1:100 Rys. nr 3"

Transkrypt

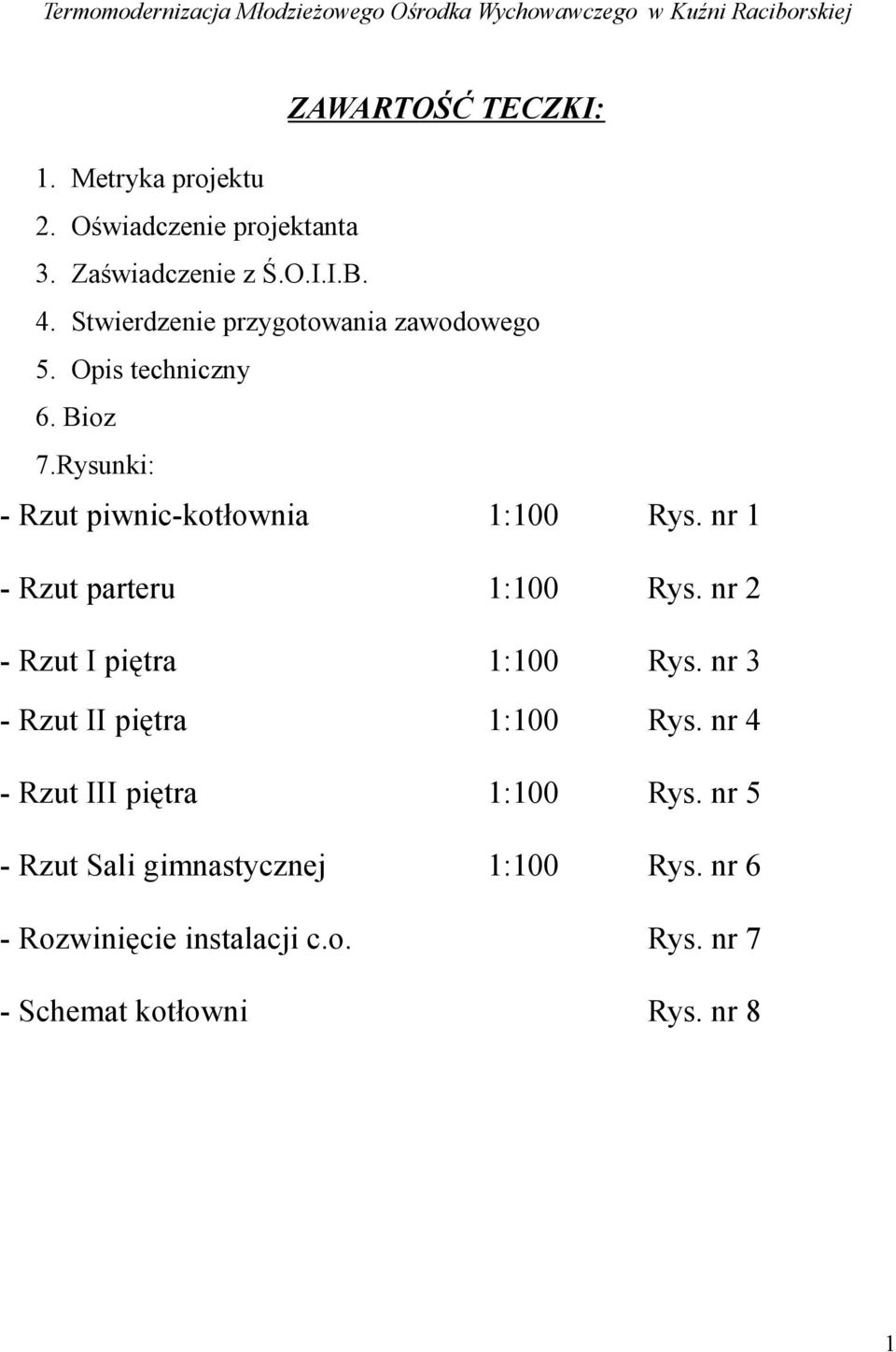

1 ZAWARTOŚĆ TECZKI: 1. Metryka projektu 2. Oświadczenie projektanta 3. Zaświadczenie z Ś.O.I.I.B. 4. Stwierdzenie przygotowania zawodowego 5. Opis techniczny 6. Bioz 7.Rysunki: - Rzut piwnic-kotłownia 1:100 Rys. nr 1 - Rzut parteru 1:100 Rys. nr 2 - Rzut I piętra 1:100 Rys. nr 3 - Rzut II piętra 1:100 Rys. nr 4 - Rzut III piętra 1:100 Rys. nr 5 - Rzut Sali gimnastycznej 1:100 Rys. nr 6 - Rozwinięcie instalacji c.o. Rys. nr 7 - Schemat kotłowni Rys. nr 8 1

2 OPIS TECHNICZNY 1.PODSTAWA OPRACOWANIA Podstawą opracowania jest: - umowa na opracowanie projektu budowlanego modernizacji instalacji c.o. i kotłowni węglowej, - inwentaryzacja architektoniczno - budowlana, - uzgodnienia z Inwestorem, - normy i wytyczne projektowania, - ocena stanu technicznego urządzeń. 2. ZAKRES OPRACOWANIA Projekt budowlany swoim zakresem obejmuje zaprojektowanie wewnętrznej instalacji c.o. wraz z kotłownią opalaną węglem o mocy Q = 100 kw dla budynków MłodzieŜowego Ośrodka Wychowawczego w Kuźni Raciborskiej przy ulicy Klasztornej 1. I. WEWNĘTRZNA INSTALACJA C.O. 1.1.Cel modernizacji instalacji c.o. Modernizacja ma na celu: - zapewnienie w jak największym stopniu bezawaryjnej pracy instalacji, - zmniejszenie zuŝycia energii cieplnej, poprzez zastosowanie zaworów termostatycznych i grzejników płytowych, konwekcyjnych, 2

3 1.2. Stan istniejący Budynek główny MłodzieŜowego Ośrodka Wychowawczego jest budynkiem 5 kondygnacyjnym, częściowo podpiwniczonym, wykonany w technologii tradycyjnej. W skład kompleksu który zasilany jest w ciepło z istniejącej kotłowni wchodzą jeszcze budynek z siłownią, garaŝem i zapleczem, oraz budynek Sali gimnastycznej Wymienione budynki zasilane są w ciepło z istniejącej kotłowni zlokalizowanej w pomieszczeniu piwnicznym budynku głównego MłodzieŜowego Ośrodka Wychowawczego. W kotłowni zainstalowana jest armatura o połączeniach spawanych i gwintowanych. Rurociągi wykonane są z rur stalowych o połączeniach spawanych. W kotłowni są zamontowane następujące kotły: - 2 kotły Ŝeliwne wodne typu KZ-5 dziewięcioczłonowe o powierzchni ogrzewalnej 12,5m2 kaŝdy dla potrzeb c o., oraz kocioł stalowy rzemieślniczy dla potrzeb c.w.u.. W kotłowni powietrze jest odprowadzane poprzez istniejący kanał wentylacji w ścianie zewnętrznej 140 mm x 140mm. Istniejąca instalacja wykonana jest jako pompowa, wodna, z rur stalowych łączonych poprzez spawanie. W omawianym obiekcie są zainstalowane grzejniki Ŝeliwne, członowe, rurowe, oŝebrowane Ocena stanu technicznego urządzeń Istniejące grzejniki i rurociągi,kotły są w złym stanie technicznym ( zaawansowana korozja) jak równieŝ brak moŝliwości regulacji instalacji powoduje konieczność wymiany instalacji wraz z grzejnikami Opis rozwiązania projektowego instalacji c.o. Wielkość zapotrzebowania ciepła dla w/w budynków wynosi Q= 97,6 KW określono w oparciu o audyt energetyczny, normę PN-91/B Ochrona cieplna budynków oraz normy związane z instalacjami c.o. 3

4 Obieg o parametrach wody grzejnej 75/55 C, przeznaczony jest dla zasilania nowoprojektowanych grzejników stalowych płytowych. Projektowane obiegi naleŝy włączyć do nowo projektowanych rozdzielaczy. Budynek główny MOW jest obiektem częściowo podpiwniczonym, natomiast pozostałe budynki są nie podpiwniczone. Projektuje się wykonanie instalacji c.o. z rur stalowych łączonych poprzez spawanie oraz podłączenie budynku z siłownią i garaŝem i budynku Sali Gimnastycznej od studzienki c.o. rurami stalowymi preizolowanymi. W piwnicy budynku MOW w pomieszczeniu kotłowni i pozostałych pomieszczeniach instalacja c.o. jest wykonana z rur stalowych łączonych poprzez spawanie, przewody te naleŝy prowadzić pod stropem. Na parterze następnych kondygnacjach budynków MOW zaprojektowano instalacje c.o. z rur stalowych łączonych przez spaw. Rurociągi zasilające piony w korytarzu łącznika naleŝy prowadzić w kanale co. pod posadzką, natomiast poziom z drugiej strony łącznika naleŝy prowadzić pod stropem na parterze.. W przejściach przez przegrody budowlane przewody instalacji c.o. prowadzić w tulejach ochronnych. Na gałązkach zasilających zamontować zawory grzejnikowe termostatyczne typu Oventrop wraz z głowicami, z regulacją wstępną, a na gałązkach powrotnych zawory odcinające 15 mm. Jako odpowietrzenie instalacji c.o. zastosować automatyczne zawory odpowietrzające, które naleŝy zamontować na końcówkach pionów instalacji c.o. na wysokości 2,50 m od podłogi. Na pionach c.o. naleŝy zamontować zawory spustowe ( patrz rys. rozwinięcie instalacji c.o.- na którym są wyszczególnione piony z projektowanymi zaworami spustowymi). Zawory odpowietrzające zabudować w skrzynkach w celu uniemoŝliwienia dostępu niepowołanym osobom. Po przeprowadzeniu montaŝu instalację naleŝy przepłukać i poddać próbie ciśnieniowej na zimno na ciśnienie 0,6 Mpa. 4

5 Gdy próba wypadnie pozytywnie instalację naleŝy poddać próbie na gorąco wraz z regulacją wstępną na zaworach grzejnikowych. Budynek główny wraz z zapleczem kuchennym w ciepłą wodę zaopatrywany będzie z pojemnościowego podgrzewacza wody o pojemności 1000l zaopatrzonego w grzałkę elektryczną o mocy 2 kw w celu zabezpieczenia dostawy ciepłej wody poza okresem grzewczym Opis prac budowlanych W budynkach MłodzieŜowego Ośrodka Wychowawczego naleŝy zdemontować istniejące orurowanie i grzejniki, armaturę,kotły. Dla realizacji instalacji c.o. budowlanych: przewiduje się wykonanie następujących prac - wykonać przebicia przez przegrody budowlane, - naprawić ewentualne ubytki w tynku powstałe przy demontaŝu grzejników i orurowania, - zamurować przebicia przez ściany i stropy, - naprawa tynków wnęk wraz z pomalowaniem, - trasę i średnice przewodów wykonać zgodnie z rysunkami Izolacja termiczna Rurociągi wody grzewczej zaizolować typową izolacją z pianki poliuretanowej. Do zaizolowania rurociągów moŝna równieŝ wykorzystać gotowe elementy izolacyjne wykonane ze spienionych tworzyw sztucznych i dopuszczone do stosowania w instalacjach ciepłowniczych. Grubość izolacji wg katalogów producentów. 1.7 Zabezpieczenie antykorozyjne Po przeprowadzeniu próby szczelności instalację wykonaną z rur stalowych naleŝy zabezpieczyć przed korozją przez dokładne oczyszczenie z rdzy i brudu oraz dwukrotne pomalowanie nie później niŝ po 4 godzinach farbą podkładową ( minia). Po wyschnięciu 5

6 farby podkładowej naleŝy nałoŝyć dwa razy warstwę emalii ftalowej nawierzchniowej. Kolor farby zgodnie z uzgodnieniem z Inwestorem. Prace te naleŝy wykonywać przy temp. powietrza min. +10 C i wilgotności max. 75%. II KOTŁOWNIA 2.1.Opis instalacji Zaprojektowano kocioł c.o. stalowy węglowy, retortowy z zasobnikiem na węgiel o mocy Q = 100 KW. Kocioł ten musi posiadać certyfikat bezpieczeństwa ekologicznego. Dane kotła Szerokość mm Szerokość całkowita mm Długość mm Wysokość mm CięŜar kg Króciec spalin x 250 mm Pojemność zbiornika na węgiel kg 4.2.Odprowadzenie spalin i wentylacja wywiewna Spaliny z kotła odprowadzone będą czopuchem o wymiarach 250 x 250 mm ze stali stopowej do istniejącego komina ceramicznego. Czopuch naleŝy wykonać jako dwupłaszczowe (z fabryczną izolacją) lub jednopłaszczowe izolowany wełną mineralną (dla temp. 250 C) pod folią aluminiową. Grubość izolacji 50 mm. Nie dopuszcza się izolować czopuchów kształtkami izolacyjnymi ze spienionych tworzyw sztucznych. Czopuch prowadzić ze spadkiem 2% w kierunku kotła. Czopuch naleŝy wyposaŝyć w króćce pomiarowe oraz wyposaŝony w wyczystki. 6

7 Nawiew powietrza do kotłowni odbywać się będzie przez projektowany kanał nawiewny o wymiarach 200 x 300 mm. Wywiew nastąpi poprzez istniejący kanał wentylacji ceramicznej grawitacyjnej wywiewnej 140 mm x 140mm. Przed oddaniem kotłowni do eksploatacji naleŝy przeprowadzić badanie kominiarskie przewodów kominowych i wentylacyjnych oraz sprawdzić poprawność ich wykonania. Przeprowadzenie powyŝszych badań winno zostać potwierdzone protokołem Zabezpieczenie antykorozyjne Po przeprowadzeniu próby szczelności instalację naleŝy zabezpieczyć przed korozją przez dokładne oczyszczenie z rdzy i brudu oraz dwukrotne pomalowanie nie później niŝ po 4 godzinach farbą podkładową. Po wyschnięciu farby podkładowej naleŝy nałoŝyć dwa razy warstwę emalii ftalowejnawierzchniowej. Kolor farby dla instalacji grzewczej szary, dla instalacji gazowej- Ŝółty. Prace te naleŝy wykonać przy temp. Powierza min +10ºC i wilgotności max. 75 % Izolacja termiczna Rurociągi wody grzewczej zaizolować termicznie matami wełny mineralnej pod płaszczem z folii aluminiowej zbrojnej włóknem szklanym Rozdzielacze c.o. Dn 100 mm Rozdzielacze c.o. Dn 80 mm Rurociągi c.o. Dn 65 mm Rurociągi c.o. Dn 50 mm gr. izolacji 60 mm. gr. izolacji 60 mm. gr. Izolacji 60 mm gr. Izolacji 50 mm Rurociągi c.o. Dn 40 mm gr. Izolacji 50 mm W/w podane grubości izolacji spełnia normę PN_85/B Izolacja cieplna rurociągów. 7

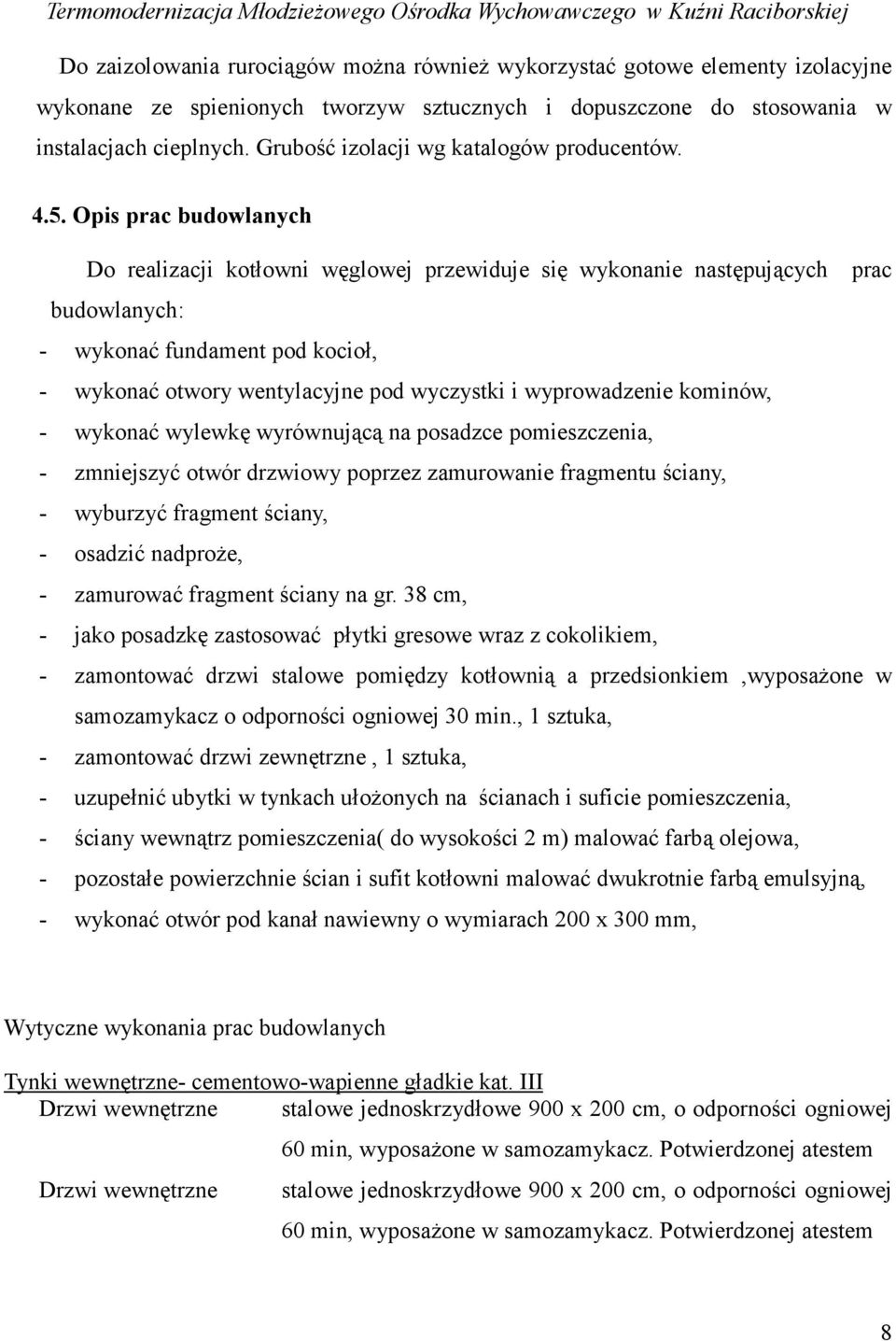

8 Do zaizolowania rurociągów moŝna równieŝ wykorzystać gotowe elementy izolacyjne wykonane ze spienionych tworzyw sztucznych i dopuszczone do stosowania w instalacjach cieplnych. Grubość izolacji wg katalogów producentów Opis prac budowlanych Do realizacji kotłowni węglowej przewiduje się wykonanie następujących prac budowlanych: - wykonać fundament pod kocioł, - wykonać otwory wentylacyjne pod wyczystki i wyprowadzenie kominów, - wykonać wylewkę wyrównującą na posadzce pomieszczenia, - zmniejszyć otwór drzwiowy poprzez zamurowanie fragmentu ściany, - wyburzyć fragment ściany, - osadzić nadproŝe, - zamurować fragment ściany na gr. 38 cm, - jako posadzkę zastosować płytki gresowe wraz z cokolikiem, - zamontować drzwi stalowe pomiędzy kotłownią a przedsionkiem,wyposaŝone w samozamykacz o odporności ogniowej 30 min., 1 sztuka, - zamontować drzwi zewnętrzne, 1 sztuka, - uzupełnić ubytki w tynkach ułoŝonych na ścianach i suficie pomieszczenia, - ściany wewnątrz pomieszczenia( do wysokości 2 m) malować farbą olejowa, - pozostałe powierzchnie ścian i sufit kotłowni malować dwukrotnie farbą emulsyjną, - wykonać otwór pod kanał nawiewny o wymiarach 200 x 300 mm, Wytyczne wykonania prac budowlanych Tynki wewnętrzne- cementowo-wapienne gładkie kat. III Drzwi wewnętrzne stalowe jednoskrzydłowe 900 x 200 cm, o odporności ogniowej Drzwi wewnętrzne 60 min, wyposaŝone w samozamykacz. Potwierdzonej atestem stalowe jednoskrzydłowe 900 x 200 cm, o odporności ogniowej 60 min, wyposaŝone w samozamykacz. Potwierdzonej atestem 8

9 Drzwi wewnętrzne Drzwi zewnętrzne Malowanie Malowanie stalowe jednoskrzydłowe 900 x 200 cm, o odporności ogniowej 30 min, wyposaŝone w samozamykacz. Potwierdzonej atestem jednoskrzydłowe 900 x 200 mm, ściany wewnątrz kotłowni ( do wysokości 2 m) malować farba olejną ściany powyŝej 2 m malować farba emulsyjną oraz sufit, Prace budowlane wykonać zgodnie z normami i sztuką budowlaną. Przejścia rurociągów c.o. przez przegrody budowlane naleŝy prowadzić w tulejach stalowych ochronnych wypełnionych szczeliwem ognioodpornym. 4.6.Wytyczne elektryczne W pomieszczeniu kotłowni wykonać instalację oświetlenia i zasilania kotłów i pomp. Instalacja winna być wykonana przez uprawnionego elektryka zgodnie z przepisami. Wszystkie urządzenia w kotłowni winny być uziemione, a kominy powinny posiadać ochronę odgromową. Skuteczność instalacji odgromowej i uziemiającej naleŝy potwierdzić badaniem przez uprawnionego elektryka i Odpowiednim protokołem z badań. Niniejszy projekt nie obejmuje instalacji elektrycznych. 4.7.Dane liczbowe kotłowni Moc zainstalowana w kotłowni 100 kw Sprawność kotła powyŝej 82 % 4.8. Zagadnienia poŝarowe Kotłownię zgodne z paragrafem 220 Dz. U. 10/95, poz. 46 wydzielono poŝarowo ścianami i stropem o odporności 60 min. oraz drzwiami o odporności 9

10 ogniowej 30 min. i 60 min. potwierdzonych atestem ZagroŜenie poŝarowe moŝe stwarzać: - zwarcie, przeciąŝenia, iskrzenie instalacji elektrycznej siły i światła Urządzenia i sprzęt przeciwpoŝarowy niezbędny do zabezpieczenia kotłowni Kotłownię naleŝy wyposaŝyć w podręczny sprzęt gaśniczy ( 1 gaśnica proszkowa GP 6 X, 1 gaśnica śniegowa GS 5 X oraz koc gaśniczy TPI) Sprzęt p. poz. oznakować znakiem wg PN-92/N-01256/01 Nr 10 i umieścić w kotłowni przy wejściu. Oznakować drogę ewakuacyjną do wyjścia zewnętrznego z kotłowni znakami wg PN-92/N /02 ( nr 1, nr 7, nr 2) Zabezpieczenia prewencje Do zapewnienia sprawnej pracy instalacji kotłowej naleŝy: - okresowo prowadzić przeglądy, konserwację i naprawy, - obsługa kotła, musi być zgodna z DTR, - w pomieszczeniu kotłowni niedopuszczalne jest gromadzenie jakichkolwiek materiałów niezwiązanych z pracą kotłowni. Wstęp do kotłowni mogą mieć tylko osoby upowaŝnione Zagadnienia BHP W modernizowanej kotłowni zaprojektowano odpowiednie rozstawienie urządzeń. Nie ma zagroŝenia od części wirujących. Rurociągi i czopuchy są izolowane Załoga Obsługę kotłowni będzie sprawował dorywczo pracownik przeszkolony w technologii kotłowni oraz dorywczo jeden elektryk. Serwis urządzeń kotłowni naleŝy zlecić wyspecjalizowanej firmie serwisowej. Opracował: Paweł Pawlicki 10

11 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA TEMAT: TERMOMODERNIZACJA BUDYNKU MŁODZIEśOWEGO OŚRODKA WYCHOWAWCZEGO - MODERNIZACJA INSTALACJI C.O. WRAZ Z KOTŁOWNIĄ LOKALIZACJA: KUŹNIA RACIBORSKA UL. KLASZTORNA 1 INWESTOR: KŁODZIERZOWY OŚRODEK WYCHOWAWCZY W KUŹNI RACIBORSKIEJ UL.KLASZTORNA 1 PROJEKTANT: PRACOWNIA PROJEKTOWO - KOSZTORYSOWA PAWEŁ PAWLICKI RACIBÓRZ ul. ŁĄKOWA 26K RACIBÓRZ LISTOPAD 2006 r. 11

12 1) ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW; 1.1.ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO Do zakresu robót naleŝy wykonanie instalacji c.o. z wymianą grzejników oraz kotła w istniejącym budynku MłodzieŜowego Ośrodka Wychowawczego w Kuźni Raciborskiej. Instalacja c.o. zaczyna się w kotłowni budynku. Zapotrzebowanie ciepła na budynki MłodzieŜowego Ośrodka Wychowawczego wynosi Q= 97,620 KW. 1.2.KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Zasadnicze roboty budowlane: DemontaŜ starej instalacji, Wykonanie przebić i przekuć, MontaŜ instalacji, MontaŜ grzejników, MontaŜ armatury, montaŝ kotła, MontaŜ izolacji poziomej, wykonanie oznakowania, Zamurowanie przebić w murze, montaŝ rozdzielaczy, próba szczelności, 2) WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH; Inwestycja będzie realizowana w istniejących budynkach MłodzieŜowego Ośrodka Wychowawczego usytuowanym w Kuźni Raciborskiej przy ul. Klasztornej 1. 3) WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI; Jako prace szczególnie niebezpieczne (w rozumieniu Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy), które wystąpią przy realizacji przedmiotowej inwestycji są: - prace przy uŝyciu materiałów niebezpiecznych, 12

13 Oprócz tego, zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) 6 podaje zakres robót budowlanych: - których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: - przy prowadzeniu, których występują działania substancji chemicznych lub czynników biologicznych zagraŝających bezpieczeństwu i zdrowiu ludzi: PoniŜej podano elementy zagospodarowania które w czasie budowy mogą powodować w/w zagroŝenia dla bezpieczeństwa i zdrowia ludzi 4) WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROśEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROśEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA; 4.1. Roboty budowlane, których charakter, organizacja lub. miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: - zagroŝenie poraŝeniem przez prąd, wybuch gazu, zalanie wodą, wstępujące przy prowadzeniu robót w pobliŝu kabli elektroenergetycznych, przewodów gazowych, wodociągowych i kanalizacyjnych. Występuje przez cały okres prowadzenia robót w pobliŝu tych sieci, 4.2. Roboty budowlane, przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagraŝających bezpieczeństwu i zdrowiu ludzi: Wszystkie roboty, które mogą być prowadzone w temperaturze poniŝej -10 C. 5) WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH; 5.1. Przez prace szczególnie niebezpieczne rozumie się prace, o których mowa w rozdziale 6 Prace szczególnie niebezpieczne" Rozporządzenia Ministra Pracy i Polityki Socjalnej dnia 26 września 1997 r w sprawie 13

14 ogólnych przepisów bezpieczeństwa i higieny pracy oraz prace określone jako szczególnie niebezpieczne w innych przepisach dotyczących bezpieczeństwa i higieny pracy lub w instrukcjach eksploatacji urządzeń i instalacji, a takŝe inne prace o zwiększonym zagroŝeniu lub wykonywane w utrudnionych warunkach, uznane przez pracodawcę jako szczególnie niebezpieczne Kierownik budowy jest obowiązany do ustalenia i aktualizowania wykazu prac szczególnie niebezpiecznych występujących na danej budowie Kierownik budowy powinien określić szczegółowe wymagania bezpieczeństwa i higieny pracy przy wykonywaniu prac szczególnie niebezpiecznych, a zwłaszcza zapewnić: 5.3.a) bezpośredni nadzór nad tymi pracami wyznaczonych w tym celu osób; 5.3.b) odpowiednie środki zabezpieczające; 5.3.c) instruktaŝ pracowników obejmujący w szczególności: > imienny podział pracy, > kolejność wykonywania zadań, > wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach. 5.4.Do robót szczególnie niebezpiecznych wg Rozporządzenia Ministra Pracy i Polityki Socjalnej dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy zaliczono: V.5.a)Roboty budowlane, rozbiórkowe, remontowe i montaŝowe prowadzone bez wstrzymania ruchu w miejscach przebywania pracowników zatrudnionych przy innych pracach lub działania maszyn i innych urządzeń technicznych powinny być organizowane w sposób nie naraŝający pracowników na niebezpieczeństwa i uciąŝliwości wynikające z prowadzonych robót, z jednoczesnym zastosowaniem szczególnych środków ostroŝności. V.5.b) Prace przy uŝyciu materiałów niebezpiecznych a w szczególności substancje i preparaty chemiczne zaliczone do niebezpiecznych, zgodnie z przepisami w sprawie substancji chemicznych stwarzających zagroŝenia dla zdrowia lub Ŝycia. V.5.c) Pracą na wysokości jest praca wykonywana na powierzchni znajdującej się na wysokości, co najmniej 1,0 m nad poziomem podłogi lub ziemi. Do pracy na wysokości nie zalicza się pracy napowierzchni, niezaleŝnie od wysokości, na jakiej się znajduje, jeŝeli powierzchnia ta: - osłonięta jest ze wszystkich stron do wysokości co najmniej 1,5 m pełnymi ścianami lub ścianami z oknami oszklonymi; - wyposaŝona jest w inne stałe konstrukcje lub urządzenia chroniące pracownika przed upadkiem z wysokości. 14

15 6) WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOśLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POśARU, AWARII I INNYCH ZAGROśEŃ NaleŜy wykonać odpowiednie zagospodarowanie terenu budowy przed rozpoczęciem robót budowlanych, co najmniej w zakresie: 6.l. a) Doprowadzenia energii elektrycznej oraz wody, zwanych dalej mediami", oraz odprowadzania lub utylizacji ścieków. 6.l. b) Urządzenia pomieszczeń higieniczno-sanitamych i socjalnych. 6. l. c) Zapewnienia oświetlenia naturalnego i sztucznego. 6. l. d) Zapewnienia właściwej wentylacji. 6. l.e) Zapewnienia łączności telefonicznej. 6. l.f) Urządzenia składowisk materiałów i wyrobów W szczególności naleŝy wykonać i zastosować: 6.2.a) Strefę niebezpieczną ogrodzić i oznakować w sposób uniemoŝliwiający dostęp osobom postronnym. Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej zabezpieczyć daszkami ochronnym. Strefę niebezpieczną, w której istnieje zagroŝenie spadania z wysokości przedmiotów, ogrodzić balustradami. Strefa niebezpieczna, w swym najmniejszym wymiarze liniowym liczonym od płaszczyzny obiektu budowlanego, nie moŝe wynosić mniej niŝ 1/10 wysokości, z której mogą spadać przedmioty, lecz nie mniej niŝ 6 m. Szerokość drogi przeznaczonej dla ruchu pieszego jednokierunkowego powinna wynosić, co najmniej 0,75 m, a dwukierunkowego 1,2 m. Pochylnie, po których dokonuje się ręcznego przenoszenia cięŝarów, nie powinny mieć spadków większych niŝ 10%. 6.2.b) Wyjścia z magazynów oraz przejścia pomiędzy budynkami wychodzące na drogi zabezpieczyć poręczami ochronnymi umieszczonymi na wysokości l, l m lub w inny sposób. 6.2.c) Dla pojazdów uŝywanych w trakcie wykonywania robót budowlanych naleŝy wyznaczyć miejsca postojowe na terenie budowy. 6.2.d) Nad przejściami i przejazdami w strefach niebezpiecznych naleŝy zabudować daszki ochronne na wysokości nie mniejszej niŝ 2,4 m nad terenem w najniŝszym miejscu i o nachyleniu pod kątem 45 w kierunku źródła zagroŝenia. Pokrycie daszków powinno być szczelne i odporne na przebicie przez spadające przedmioty szerokość daszka ochronnego powinna wynosić, co najmniej o 0,5 m więcej z kaŝdej strony niŝ szerokość przejścia lub przejazdu. 6.2.e) Na terenie budowy naleŝy wyznaczyć, utwardzić i odwodnić miejsca do składowania materiałów i wyrobów. Składowiska materiałów, wyrobów 15

16 i urządzeń technicznych wykonać w sposób wykluczający moŝliwość wywrócenia, zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń. 6.2.f) W przypadku przechowywania w magazynach substancji i preparatów niebezpiecznych naleŝy informację o tym zamieścić na tablicach ostrzegawczych, umieszczonych w widocznych miejscach. Towary te na terenie budowy naleŝy przechowywać i uŝytkować zgodnie z instrukcjami producenta. Substancje i preparaty niebezpieczne przechowywać i przemieszczać na terenie budowy w opakowaniach producenta. 6.2.g) Przechowywanie i składowanie materiałów na budowie winno się odbywać w taki sposób, aby zapewnić pełne bezpieczeństwo pracownikom, którzy ich będą uŝywać. 6.2.h) Drogi ewakuacyjne muszą odpowiadać wymaganiom przepisów techniczno-budowlanych oraz przepisów przeciwpoŝarowych. Drogi i wyjścia ewakuacyjne, wymagające oświetlenia, zaopatrzyć, w przypadku awarii oświetlenia ogólnego (podstawowego), w oświetlenie awaryjne zapewniające dostateczne natęŝenie oświetlenia. 6.2.i) Przed rozpoczęciem robót budowlanych ustalić przebieg istniejących tras mediów i zapoznać z symbolami oznaczeń tych tras osoby wykonujące roboty budowlane. 6.2.j) Teren budowy wyposaŝyć w niezbędny sprzęt do gaszenia poŝaru oraz, w zaleŝności od potrzeb, w system sygnalizacji poŝarowej, dostosowany do charakteru budowy, rozmiarów i sposobu wykorzystania pomieszczeń, wyposaŝenia budowy, fizycznych i chemicznych właściwości substancji znajdujących się na terenie budowy, w ilości wynikającej z liczby zagroŝonych osób Całość robót naleŝy prowadzić przestrzegając i stosując środki techniczno organizacyjne opisane w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 16
