1 faza/ data: PROJEKT BUDOWLANY maj 2012 opracowanie adres/ nr działki BUDOWA HALI PRODUKCYJNO-MAGAZYNOWEJ Z CZĘSCIĄ SOCJALNO- BIUROWĄ ORAZ SZEŚCIU SILOSÓW Czempiń, ul. Kolejowa, dz. 940/15 inwestor/ adres: SPÓŁDZIELCZA GRUPA PRODUCENTÓW TRZODY CHLEWNEJ "RAZEM-BIS" Czempiń, ul. Kolejowa 36 jednostka projektowa: A4D Spółka z o.o. Pracownia Projektowa ul. Komorowskiego 14/28, Śrem, tel , (61) , fax: (061) , a4d@a4d.pl OPRACOWANIE podpis instalacje sanitarne mgr inż. GRZEGORZ SKUPIO WOIIB nr WKP/IS/0343/03 upr. bud. nr / 149/ PW/ 2001; spec. instalacje, sieci i urządzenia, wod.-kan, cieplne, wentylacyjne, gazowe instalacje sanitarne sprawdzający mgr inż. JACEK MACHOWNIA WOIIB: WKP/IS/2951/01 upr. nr 442/87/Pw, 443/87/PW; spec. instalacje, sieci i urządzenia, wod.-kan, cieplne, wentylacyjne, gazowe OŚWIADCZENIE PROJEKTANTÓW My wyżej podpisani oświadczamy, że niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej

2 SPIS TREŚCI 1. WSTĘP PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA WYKORZYSTANE MATERIAŁY WYJŚCIOWE ZAŁOŻENIA WYJŚCIOWE ZAŁOŻENIA DO BILANSU CIEPLNEGO OBIEKTU 3 2. PRZYJĘTE ROZWIĄZANIE TECHNICZNE INSTALACJA GAZOWA INSTALACJA GRZEWCZA INSTALACJA WODOCIĄGOWA INSTALACJA KANALIZACJI SANITARNEJ INSTALACJA KANALIZACJI DESZCZOWEJ 6 3. WYTYCZNE BRANŻOWE - BRANŻA ELEKTRYCZNA 6 4. UWAGI KOŃCOWE 6 5. KOPIE UPRAWNIEŃ UPRAWNIENIA ZAWODOWE PROJEKTANTA PRZYNALEŻNOŚĆ DO IZBY ZAWODOWEJ UPRAWNIENIA ZAWODOWE SPRAWDZAJĄCEGO PRZYNALEŻNOŚĆ DO IZBY ZAWODOWEJ 14 RYSUNKI rys. nr S-01 Instalacje zewnętrzne plan sytuacyjny 1:500 rys. nr S-02 Pomieszczenie z kotłem rzut (fragment) 1:50 rys. nr S-03 Instalacja gazowa rzut i aksonometria 1:100 rys. nr S-04 Ogrzewanie rzuty 1:100 rys. nr S-05 Wentylacja mechaniczna wywiewna rzuty 1:100 rys. nr S-06 Chłodzenie rzuty 1:100 rys. nr S-07 Instalacja wodociągowa rzuty 1:100 rys. nr S-08 Kanalizacja sanitarna rzuty 1:100 C str. 2

3 1. WSTĘP 1.1. PODSTAWA OPRACOWANIA Formalną podstawą opracowania niniejszej dokumentacji było zlecenie Inwestora PRZEDMIOT I ZAKRES OPRACOWANIA 1.3. WYKORZYSTANE MATERIAŁY WYJŚCIOWE W trakcie opracowywania niniejszego projektu wykorzystano następujące dokumentacje i opracowania: projekt budowlany branży architektura: autor mgr inż. arch. Dariusz Chwieralski, obowiązujące przepisy, normy i normatywy dotyczące projektowania instalacji i wentylacji dla budynków, Prawo Budowlane oraz Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, Polskie Normy wprowadzone do obowiązkowego stosowania, Wytycznych technicznych do projektowania instalacji gazowych. uzgodnienia z Inwestorem ZAŁOŻENIA WYJŚCIOWE Dla projektowanych instalacji przyjęto następujące założenia wyjściowe: budynek będzie podłączony do miejskich sieci: gazowej, wodociągowej i kanalizacyjnej poprzez przyłącza (poza zakresem niniejszego opracowania), ogrzewane będą wszystkie pomieszczenia części socjalno-biurowej, źródłem ciepła będzie kocioł c.o., w hali lokalnie dogrzewane będą promiennikami stanowiska pracy, chłodzone będą wybrane, wskazane przez Inwestora pomieszczenia, wentylowane mechanicznie będą wybrane, wskazane przez Inwestora pomieszczenia 1.5. ZAŁOŻENIA DO BILANSU CIEPLNEGO OBIEKTU Parametry obliczeniowe do określenia zapotrzebowania energii cieplnej przyjęto zgodnie z tabelami: tabela parametry obliczeniowe powietrza zewnętrznego (PN-76/B-03420) PORA ROKU OBLICZENIOWA TEMPERATURA POWIETRZA ZEWNĘTRZNEGO [ C] OBLICZENIOWA WILGOTNOŚĆ WZGLĘDNA POWIETRZA ZEWNĘTRZNEGO [%] LATO ZIMA C str. 3

4 tabela parametry obliczeniowe powietrza wewnętrznego (PN-76/B-03421) PORA ROKU OBLICZENIOWA TEMPERATURA POWIETRZA WEWNĘTRZNEGO [ C] LATO wybrane pomieszczenia pozostałe pomieszczenia - wynikowa ZIMA część biurowo socjalna - 20 magazyn i mieszalnia nie ogrzewane 2 OBLICZENIOWA WILGOTNOŚĆ WZGLĘDNA POWIETRZA WEWNĘTRZNEGO [%] wynikowa wynikowa 1 temperatura w pomieszczeniu niższa o 5 C od temperatury zewnętrznej 2 lokalne dogrzewanie stanowisk pracy 2. PRZYJĘTE ROZWIĄZANIE TECHNICZNE 2.1. INSTALACJA GAZOWA Przewody instalacji gazowej. Przewody instalacji gazowej w pomieszczeniu hali wykonać należy z rur czarnych bez szwu wg PN-H łączonych przez spawanie. Przewody gazowe winny mieć spadek min. 4 o / oo w kierunku odbiornika gazowego. Na podłączeniu urządzeń gazowych należy montować kurek gazowy przelotowy o średnicy zalecanej prze producenta urządzenia. Przewody gazowe, w stosunku do przewodów innych instalacji w budynku należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowania, a odległość między nimi powinna umożliwić wykonywanie prac konserwacyjnych; należy zachować odległość 10 cm od poziomych odcinków instalacji sytuując je powyżej oraz 2 cm przy krzyżowaniu. Instalację gazową po próbach szczelności zabezpieczyć antykorozyjnie. Odbiór techniczny instalacji gazowej. Przed podłączeniem instalacji gazowej do sieci rozdzielczej musi zostać przeprowadzone jej sprawdzenie czyli tzw. odbiór końcowy. Sprawdzenie tego dokonuje wykonawca instalacji. Stroną odbierającą jest właściciel (inwestor) lub upoważniona przez niego osoba. Do odbioru technicznego należy przedłożyć: Projekt techniczny. Opinie kominiarską z oświadczeniem o prawidłowości podłączenia przewodów spalinowych oraz sprawności działania instalacji nawiewnowywiewnej w pomieszczeniach z urządzeniami gazowymi. Decyzję pozwolenia na budowę wydaną przez właściwy organ administracji państwowej. Odbiór techniczny polega na wykonaniu szeregu czynności do których zalicza się przede wszystkim oświadczenie wykonawcy o zgodności C str. 4

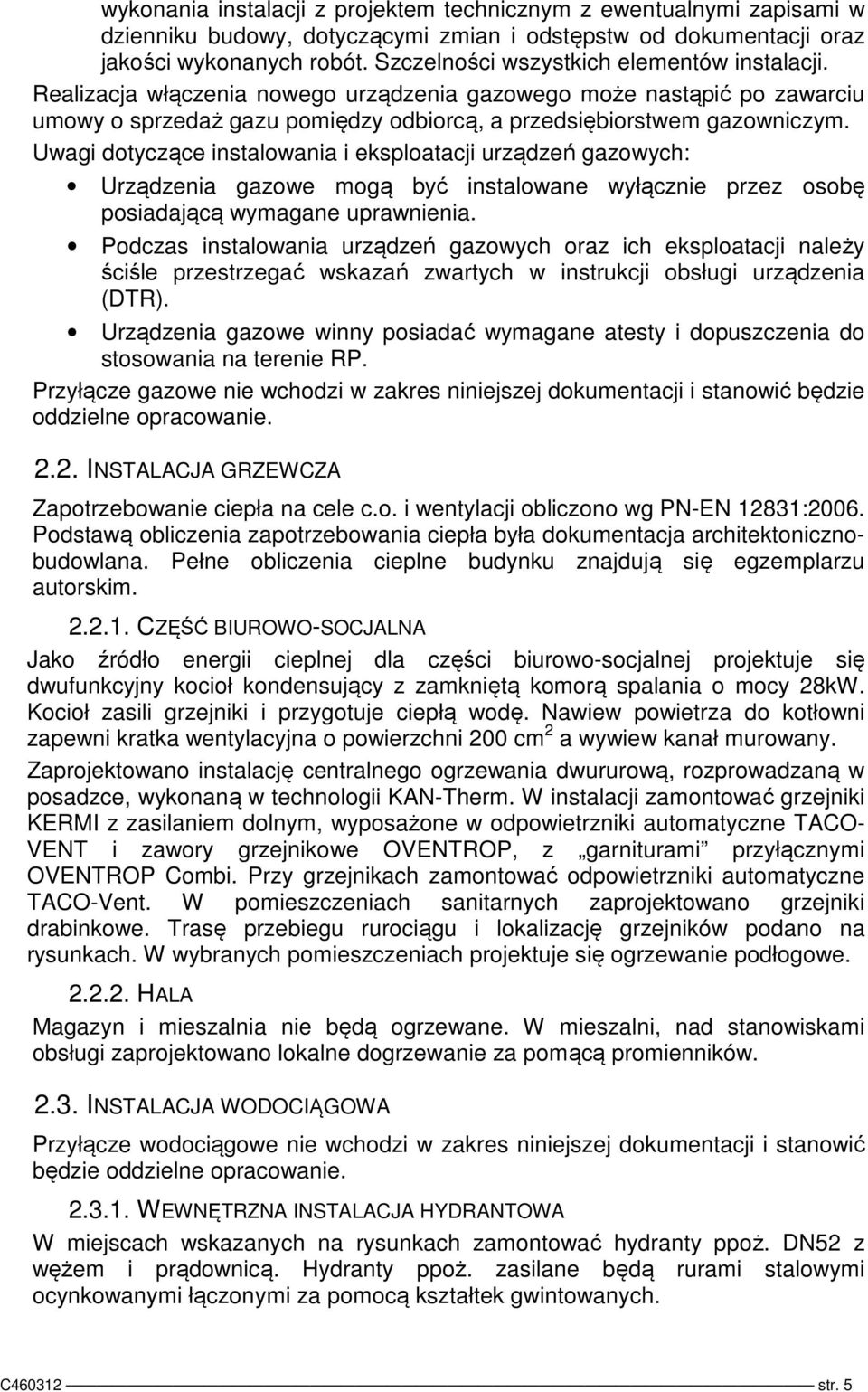

5 wykonania instalacji z projektem technicznym z ewentualnymi zapisami w dzienniku budowy, dotyczącymi zmian i odstępstw od dokumentacji oraz jakości wykonanych robót. Szczelności wszystkich elementów instalacji. Realizacja włączenia nowego urządzenia gazowego może nastąpić po zawarciu umowy o sprzedaż gazu pomiędzy odbiorcą, a przedsiębiorstwem gazowniczym. Uwagi dotyczące instalowania i eksploatacji urządzeń gazowych: Urządzenia gazowe mogą być instalowane wyłącznie przez osobę posiadającą wymagane uprawnienia. Podczas instalowania urządzeń gazowych oraz ich eksploatacji należy ściśle przestrzegać wskazań zwartych w instrukcji obsługi urządzenia (DTR). Urządzenia gazowe winny posiadać wymagane atesty i dopuszczenia do stosowania na terenie RP. Przyłącze gazowe nie wchodzi w zakres niniejszej dokumentacji i stanowić będzie oddzielne opracowanie INSTALACJA GRZEWCZA Zapotrzebowanie ciepła na cele c.o. i wentylacji obliczono wg PN-EN 12831:2006. Podstawą obliczenia zapotrzebowania ciepła była dokumentacja architektonicznobudowlana. Pełne obliczenia cieplne budynku znajdują się egzemplarzu autorskim CZĘŚĆ BIUROWO-SOCJALNA Jako źródło energii cieplnej dla części biurowo-socjalnej projektuje się dwufunkcyjny kocioł kondensujący z zamkniętą komorą spalania o mocy 28kW. Kocioł zasili grzejniki i przygotuje ciepłą wodę. Nawiew powietrza do kotłowni zapewni kratka wentylacyjna o powierzchni 200 cm 2 a wywiew kanał murowany. Zaprojektowano instalację centralnego ogrzewania dwururową, rozprowadzaną w posadzce, wykonaną w technologii KAN-Therm. W instalacji zamontować grzejniki KERMI z zasilaniem dolnym, wyposażone w odpowietrzniki automatyczne TACO- VENT i zawory grzejnikowe OVENTROP, z garniturami przyłącznymi OVENTROP Combi. Przy grzejnikach zamontować odpowietrzniki automatyczne TACO-Vent. W pomieszczeniach sanitarnych zaprojektowano grzejniki drabinkowe. Trasę przebiegu rurociągu i lokalizację grzejników podano na rysunkach. W wybranych pomieszczeniach projektuje się ogrzewanie podłogowe HALA Magazyn i mieszalnia nie będą ogrzewane. W mieszalni, nad stanowiskami obsługi zaprojektowano lokalne dogrzewanie za pomącą promienników INSTALACJA WODOCIĄGOWA Przyłącze wodociągowe nie wchodzi w zakres niniejszej dokumentacji i stanowić będzie oddzielne opracowanie WEWNĘTRZNA INSTALACJA HYDRANTOWA W miejscach wskazanych na rysunkach zamontować hydranty ppoż. DN52 z wężem i prądownicą. Hydranty ppoż. zasilane będą rurami stalowymi ocynkowanymi łączonymi za pomocą kształtek gwintowanych. C str. 5

6 INSTALACJA WODY PITNEJ Wewnętrzna instalacja wodociągowa wykonana będzie w technologii KAN-therm z rur z tworzywa sztucznego (PEx) rozprowadzanych w posadzce i w ścianach. Ciepła woda przygotowana będzie w podgrzewaczu pojemnościowym. Wszystkie przewody zaizolować pianką polietylenową typu TUBOLIT. Inwestor wybierze armaturę i przybory, które będą montowane w budynku. Należy żądać od dostawcy skompletowania zamawianych urządzeń, wyroby różnych producentów różnią się sposobem montażu i potrzebnymi akcesoriami dodatkowymi. W miejscu włączenia do instalacji hydrantowej zmontować zawór pierwszeństwa (np. HONEYWELL VV300) INSTALACJA KANALIZACJI SANITARNEJ Kanalizację sanitarną wykonać w całości z rur z PCV. Trasę prowadzenia rur przedstawiono na rysunku. Przewody wewnątrz budynku wykonać z rur klasy N, pod posadzką i poza budynkiem S. Piony kanalizacyjne wyprowadzić ponad dach i zakończyć kształtkami wywiewnymi. Instalacja podłączona będzie do przyłącza. Przyłącze kanalizacji sanitarnej nie wchodzi w zakres niniejszej dokumentacji i stanowić będzie oddzielne opracowanie INSTALACJA KANALIZACJI DESZCZOWEJ Przyłącze kanalizacji deszczowej nie wchodzi w zakres niniejszej dokumentacji i stanowić będzie oddzielne opracowanie WODA Z DACHU Część rur spustowych odprowadzać będzie wody deszczowe z dachu na grunt (wskazane na rys. nr S-05 rzut dachu). Pozostałe podłączone będą do zewnętrznej instalacji kanalizacji deszczowej odprowadzającej deszczówkę do studni rewizyjnej przyłącza. Wszystkie przewody wykonać z rur PCV klasy S WODA Z WPUSTÓW ULICZNYCH Woda deszczowa zebrana wpustami ulicznymi doprowadzona będzie instalacją zewnętrzną do separatora substancji ropopochodnych i pasku NG10. Po podczyszczeniu deszczówka doprowadzona będzie do studni rewizyjnej przyłącza. 3. WYTYCZNE BRANŻOWE - BRANŻA ELEKTRYCZNA wykonać uziemienie kanałów wentylacyjnych, wykonać zabezpieczenie odgromowe elementów instalacji wyprowadzonych ponad dach (jeżeli jest wymagane), doprowadzić zasilanie elektryczne do odbiorników, 4. UWAGI KOŃCOWE Wszelkie zmiany w projekcie należy uzgodnić z projektantem, C str. 6

7 Przedstawione rozwiązania projektowe zostaną uszczegółowione na etapie projektu wykonawczego, Całość robót wykonać zgodnie w Warunkami technicznymi wykonania i odbioru robót instalacyjnych i przemysłowych; Instalacje sanitarne oraz obowiązującymi przepisami bhp i p-poż. Przed uruchomieniem instalacji całość zładu należy dokładnie przepłukać, Wszystkie przejścia instalacji przez przegrody oddzielenia pożarowego zabezpieczyć elementami ppoż. o odporności REI zgodnej z odpornością przegrody, Po zmontowaniu przeprowadzić próbę ciśnieniową instalacji zgodnie z Warunkami technicznymi wykonania i odbioru robót instalacyjnych i przemysłowych; Instalacje sanitarne, Wykonawca instalacji zobowiązany jest do wykonania inwentaryzacji powykonawczej, instrukcji obsługi oraz przeszkolenia wskazanych przez Inwestora osób. C str. 7

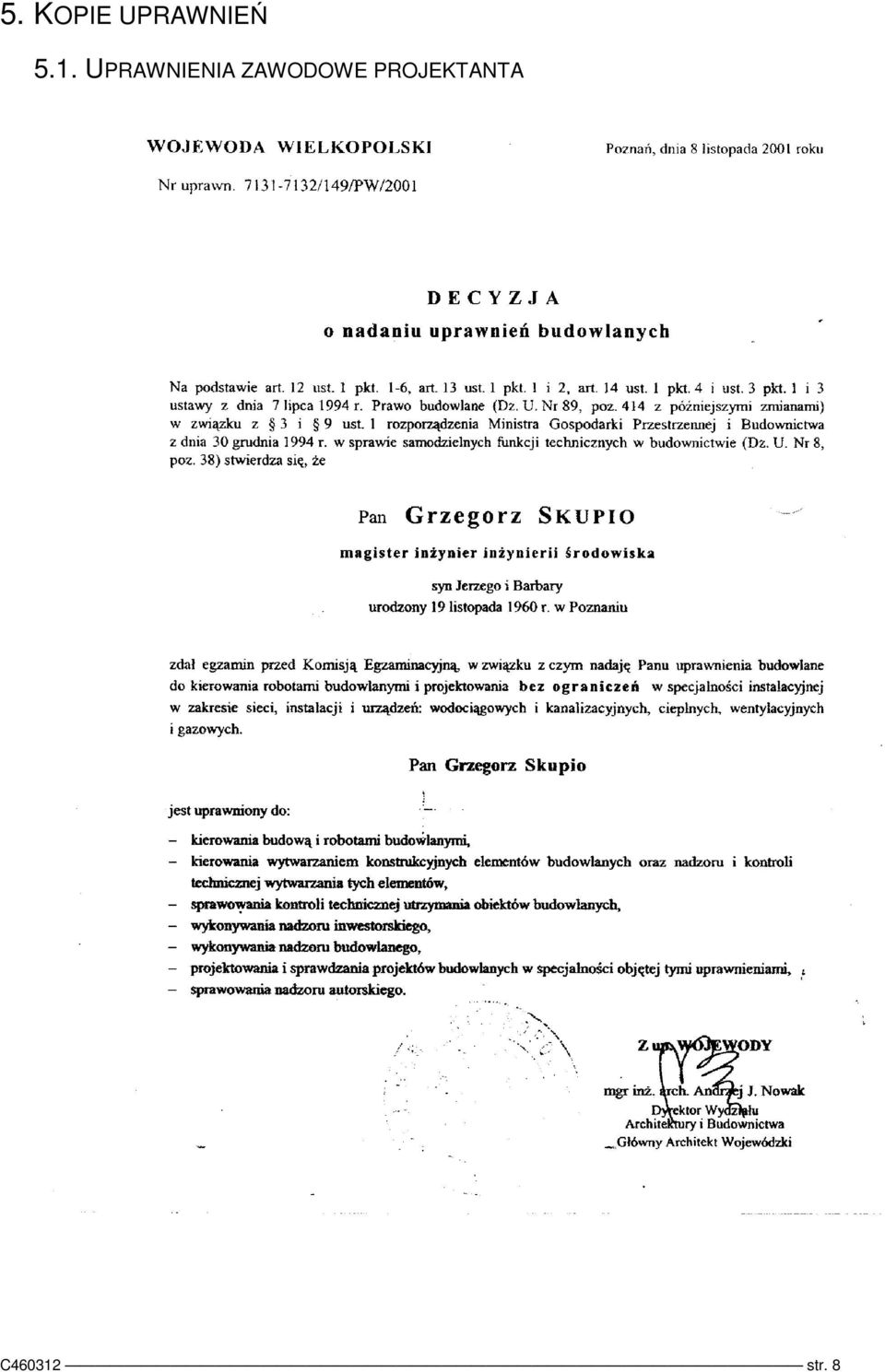

8 5. KOPIE UPRAWNIEŃ 5.1. UPRAWNIENIA ZAWODOWE PROJEKTANTA C str. 8
