KSVB. Zastosowanie. Budowa

Transkrypt

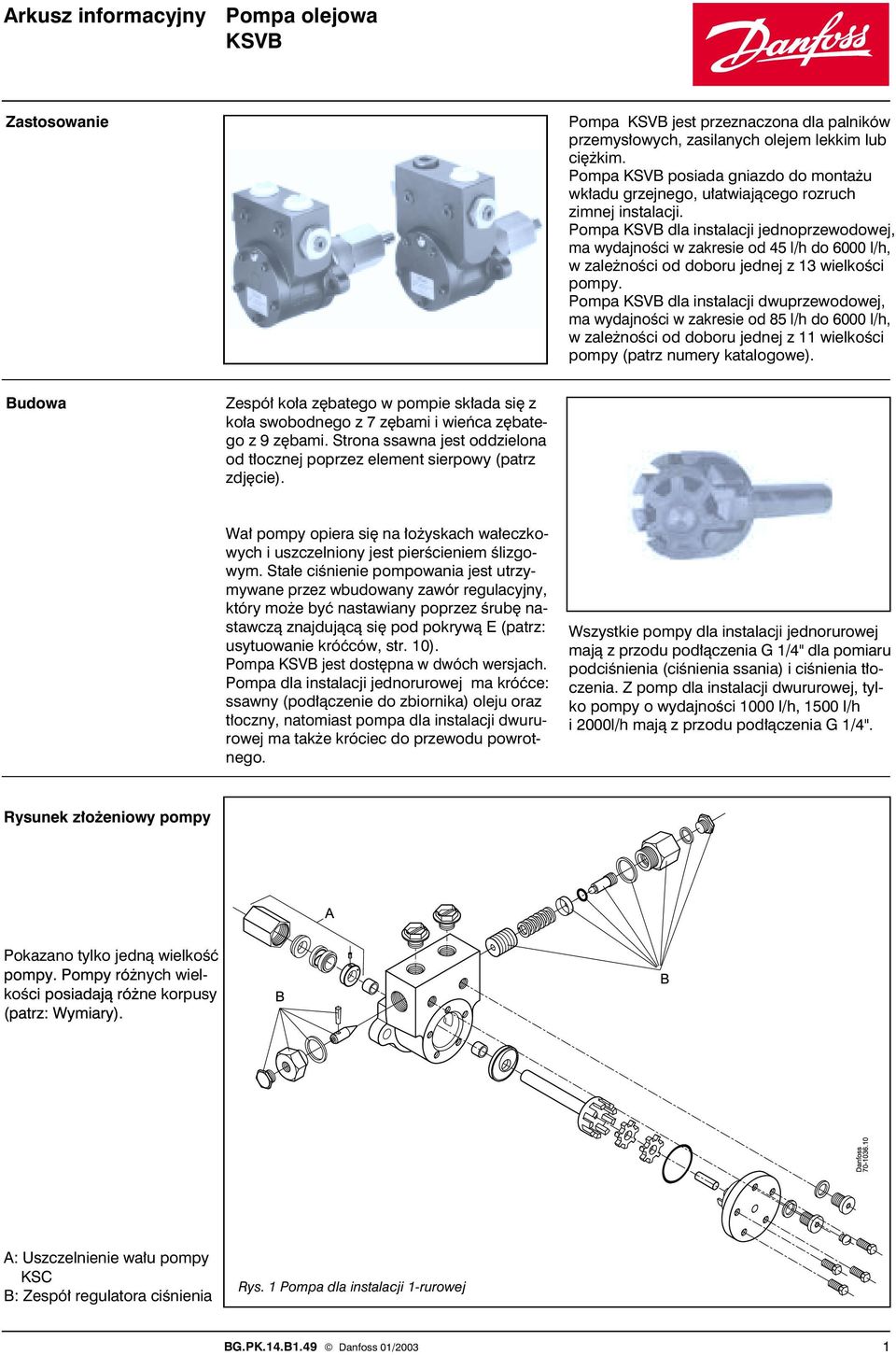

1 Pompa olejowa KSVB Zastosowanie Pompa KSVB jest przeznaczona dla palników przemys owych, zasilanych olejem lekkim lub ci kim. Pompa KSVB posiada gniazdo do monta u wk adu grzejnego, u atwiajàcego rozruch zimnej instalacji. Pompa KSVB dla instalacji jednoprzewodowej, ma wydajnoêci w zakresie od 45 l/h do 6000 l/h, w zale noêci od doboru jednej z 13 wielkoêci pompy. Pompa KSVB dla instalacji dwuprzewodowej, ma wydajnoêci w zakresie od 85 l/h do 6000 l/h, w zale noêci od doboru jednej z 11 wielkoêci pompy (patrz numery katalogowe). Budowa Zespó ko a z batego w pompie sk ada si z ko a swobodnego z 7 z bami i wieƒca z batego z 9 z bami. Strona ssawna jest oddzielona od t ocznej poprzez element sierpowy (patrz zdj cie). Wa pompy opiera si na o yskach wa eczkowych i uszczelniony jest pierêcieniem Êlizgowym. Sta e ciênienie pompowania jest utrzymywane przez wbudowany zawór regulacyjny, który mo e byç nastawiany poprzez Êrub nastawczà znajdujàcà si pod pokrywà E (patrz: usytuowanie króçców, str. 10). Pompa KSVB jest dost pna w dwóch wersjach. Pompa dla instalacji jednorurowej ma króçce: ssawny (pod àczenie do zbiornika) oleju oraz t oczny, natomiast pompa dla instalacji dwururowej ma tak e króciec do przewodu powrotnego. Wszystkie pompy dla instalacji jednorurowej majà z przodu pod àczenia G 1/4" dla pomiaru podciênienia (ciênienia ssania) i ciênienia t oczenia. Z pomp dla instalacji dwururowej, tylko pompy o wydajnoêci 1000 l/h, 1500 l/h i 2000l/h majà z przodu pod àczenia G 1/4". Rysunek z o eniowy pompy Pokazano tylko jednà wielkoêç nych wielkoê ne korpusy A: Uszczelnienie wa u pompy KSC B: Zespó regulatora ciênienia Rys. 1 Pompa dla instalacji 1-rurowej 1

2 Rysunek z o eniowy pompy A: Uszczelnienie wa u pompy KSC B: Zespó regulatora ciênienia Rys. 2 Pompa dla instalacji 2-rurowej 2

3 Dzia anie Pompa dla instalacji 1-rurowej Pompa zasysa olej ze zbiornika (S) i podnosi ciênienie oleju w zespole ko a z batego. Wbudowany regulator ciênienia (V) utrzymuje sta e ciênienie w króçcu t ocznym (P) a nadmiar oleju powraca przez t oczek do strony ssawnej pompy. Nale y pami taç o nape nieniu pompy olejem przed pierwszym uruchomieniem. W przypadku pompowania oleju ci kiego albo pracy pompy w zimnym otoczeniu zaleca si zamontowanie wk adu grzejnego i w àczanie go na przed uruchomieniem pompy, aby zmniejszyç jej opory w czasie pracy. P: Króciec t oczny S: Króciec ssawny Pn: Pomiar ciênienia t oczenia Ps: Pomiar ciênienia ssania V: T oczek zaworu regulacyjnego Pompa dla instalacji 2-rurowej. Pompa zasysa olej ze zbiornika (S) i podnosi ciênienie oleju w zespole ko a z batego. Wbudowany regulator ciênienia (V) utrzymuje sta e ciênienie w króçcu t ocznym (P), a nadmiar oleju powraca przez króciec (R) do zbiornika. Nale y pami taç o nape nieniu pompy olejem przed pierwszym uruchomieniem. W przypadku pompowania oleju ci kiego albo pracy pompy w zimnym otoczeniu zaleca si zamontowanie wk adu grzejnego i w àczanie go na przed uruchomieniem pompy, aby zapewniç jej prac bez zbytnich oporów. P: Króciec t oczny S: Króciec ssawny R: Króciec powrotu Pn: Pomiar ciênienia t oczenia Ps: Pomiar ciênienia ssania V: T oczek zaworu regulacyjnego 3

4 Dane techniczne Typ KSVB l/h Zakres lepkoêci mm 2 /s cst.) Zakres ciênienia bar Maks. 40 Alternatywny zakres ciênienia, ze specjalnà spr ynà bar 0.5 do 1.5; 1 do 4; 2 do 9; 6 do 25; 15 do 40 (patrz akcesoria) Obroty min do do 1700 Nastawa fabryczna bar CiÊnienie minimalne Wahania ciênienia w trakcie pracy i przy restarcie bar Maksimum 5% ciênienia nastawionego Maks. ciên. w przewodzie ssawnym bar 4 Maks. podciên. w przewodzie ssawnym bar Ryzyko separacji powietrza/gazu poni ej 0,4 Pobór mocy Patrz wykresy poboru mocy WielkoÊç filtra/rozmiar siatki cm 2 /µm Brak wbudowanego filtra w funkcji ciênienia Patrz wykresy wydajnoêci Maks. temperatura czynnika C 180 Ci ar kg Temperatura otoczenia C -10 do +90 Temperatura magazynowania C -20 do +60 Wykresy wydajnoêci 4

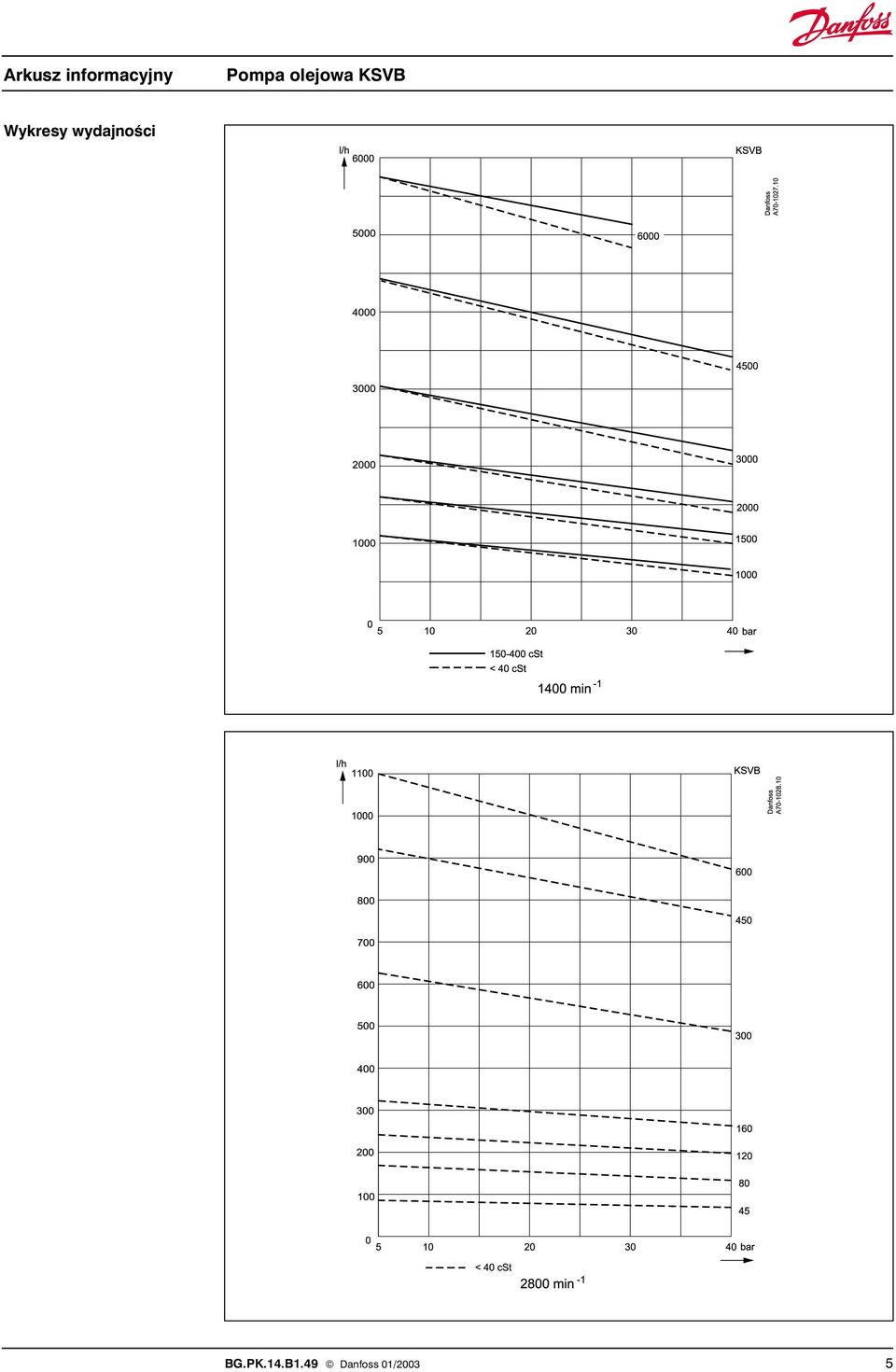

5 Wykresy wydajnoêci 5

6 Wykresy poboru mocy 6

7 Wykresy poboru mocy 7

8 Wymiary Pompa do instalacji 1-rurowej Typ l/h a1 a2 a3 b1 c1 c2 c3 c4 c5 c6 c7 KSVB KSVB KSVB KSVB Typ l/h c8 d1 sw/e d2 d3 e1 f1 f2 f3 f4 f5 KSVB / R 3 /8" KSVB / R 1 /2" KSVB / R 3 /4" KSVB / R 1" Typ l/h f6 f7 g1 g2 g3 h1 h2 h3 KSVB KSVB KSVB KSVB Wszystkie pompy dla instalacji jednorurowej majà z przodu pod àczenia G 1/4" dla pomiaru podciênienia (ciênienia ssania) i ciênienia t oczenia. Z pomp dla instalacji dwururowej, tylko pompy o wydajnoêci 1000 l/h, 1500 l/h i 2000l/h majà z przodu pod àczenia G 1/4". 8

9 Wymiary Pompa do instalacji 2-rurowej Typ l/h a1 a2 a3 b1 c1 c2 c3 c4 c5 c6 c7 c8 KSVB KSVB KSVB KSVB Typ l/h d1 sw e d2 d3 e1 f1 f2 f3 f4 f5 f6 KSVB R 3 /8" KSVB R 1 /2" KSVB R 3 /4" KSVB R 1" Typ l/h f7 g1 g2 g3 g4 g5 h1 h2 h3 KSVB KSVB KSVB KSVB Wszystkie pompy dla instalacji jednorurowej majà z przodu pod àczenia G 1/4" dla pomiaru podciênienia (ciênienia ssania) i ciênienia t oczenia. Z pomp dla instalacji dwururowej, tylko pompy o wydajnoêci 1000 l/h, 1500 l/h i 2000l/h majà z przodu pod àczenia G 1/4". 9

10 Usytuowanie króçców Pompa do instalacji 1-rurowej A: Gniazdo wk adu grzejnego E: Regulacja ciênienia (pod korkiem) P: Króciec t oczny P n : Pomiar ciênienia t oczenia P s : Pomiar ciênienia ssania S: Króciec ssawny Pompa do instalacji 2-rurowej A: Gniazdo wk adu grzejnego E: Regulacja ciênienia (pod korkiem) P: Króciec t oczny P n : Pomiar ciênienia t oczenia P s : Pomiar ciênienia ssania S: Króciec ssawny Monta Przed uruchomieniem pompy nale y sprawdziç: Kierunek obrotów. Kierunek jest zawsze okreêlany patrzàc od strony koƒca wa u. Wspó osiowoêç wa ów silnika i pompy. NoÊnoÊç sprz g a. Luz pomi dzy elementami sprz g a musi byç 1-2 mm. SzczelnoÊç po àczeƒ, sprawdzana powietrzem. Do uszczelnienia po àczeƒ gwintowanych nie wolno u ywaç konopi itp. Nape nienie pompy olejem. CiÊnienie uk adu zmierzone manometrem. Nale y uruchomiç pomp i nastawiç wymagane ciênienie uk adu. 10

11 Zamawianie Pompy do instalacji 1-rurowej SAFAG SAFAG Danfoss Danfoss CiÊnienie Kierunek l/h przy typ nr katalogowy typ nr katalogowy bar obrotów VBPDC KSVB 45R 070H do 9 Prawy VBPDC KSVB 45R 070H do 40 Prawy VBPIC KSVB 45L 070H do 9 Lewy VBMDC KSVB 80R 070H do 9 Prawy VBMIC KSVB 80L 070H do 9 Venstre??? VBGDC KSVB 120R 070H do 9 Prawy VBGIC KSVB 120L 070H do 9 Lewy VBFDC KSVB160R 070H do 9 Prawy VBFIC KSVB 160L 070H do 9 Lewy VBGPDC KSVB 300R 070H do 9 Prawy VBGPDC KSVB 300 R 070H do 40 Prawy VBGPIC KSVB 300L 070H do 9 Lewy VBGMDC KSVB 450R 070H do 9 Prawy VBGMDC KSVB 450R 070H do 40 Prawy VBGMIC KSVB 450L 070H do 9 Lewy VBGGDC KSVB 600R 070H do 9 Prawy VBGGDC KSVB 600R 070H do 40 Prawy VBGGIC KSVB 600L 070H do 9 Lewy VBGGIC KSVB 600L 070H do 40 Lewy VBHPDC KSVB 1000R 070H do 9 Prawy VBHPDC KSVB 1000R 070H do 40 Prawy VBHPIC KSVB 1000L 070H do 9 Lewy VBHMDC KSVB 1500R 070H do 9 Prawy VBHMDC KSVB 1500R 070H do 40 Prawy VBHMIC KSVB 1500L 070H do 9 Lewy VBHGDC KSVB 2000R 070H do 9 Prawy VBHGDC KSVB 2000R 070H do 40 Prawy VBHGIC KSVB 2000L 070H do 9 Lewy VBHGIC KSVB 2000L 070H do 40 Lewy VBHGPDC KSVB 3000R 070H do 40 Prawy VBHGPIC KSVB 3000L 070H do 9 Lewy VBHGMDC KSVB 4500R 070H do 40 Prawy VBHGMIC KSVB 4500L 070H do 9 Lewy VBHGGDC KSVB 6000R 070H do 40 Prawy VBHGGIC KSVB 6000L 070H do 9 Lewy Pompy do instalacji 2-rurowej VBRMDC KSVB 80R 070H do 9 Prawy VBRMIC KSVB 80L 070H do 9 Lewy VBRFDC KSVB 160R 070H do 9 Prawy VBRFIC KSVB 160L 070H do 9 Lewy VBGRPDC KSVB 300R 070H do 9 Prawy VBGRPIC KSVB 300L 070H do 9 Lewy VBGRMDC KSVB 450R 070H do 9 Prawy VBGRMIC KSVB 450L 070H do 9 Lewy VBGRGDC KSVB 600R 070H do 9 Prawy VBGRGIC KSVB 600L 070H do 9 Lewy VBHRPDC KSVB 1000R 070H do 9 Prawy VBHRPDC KSVB 1000R 070H do 40 Prawy VBHRPIC KSVB 1000L 070H do 9 Lewy VBHRMDC KSVB 1500R 070H do 9 Prawy VBHRMDC KSVB 1500R 070H do 40 Prawy VBHRMIC KSVB 1500L 070H do 9 Lewy VBHRGDC KSVB 2000R 070H do 40 Prawy VBHRGIC KSVB 2000L 070H do 9 Lewy VBHGRPDC KSVB 3000R 070H do 40 Prawy VBHGRMDC KSVB 4500R 070H do 40 Prawy VBHGRGDC KSVB 6000R 070H do 40 Prawy 11

12 Akcesoria i cz Êci zamienne WielkoÊç pompy l/h 45 do do do do 6000 Nr katalogowy Z àczka gwintowana M 8 x 1.25 M 8 x H0005 wejêcia kabla: M10 x H0018 M12 x H0032 Wk ad grzejny: 125W/230 V, kabel 300 mm Ø 6.5 Ø H W/230 V, kabel 600 mm Ø 6.5 Ø H W/110 V, kabel 450 mm Ø 6.5 Ø H W/230 V, kabel 300 mm Ø H W/230 V, kabel 300 mm Ø H0037 Zespó regulacji Ø H0039 Ø 6 070H0038 ciênienia B*, Ø 6 070H0045 z wykalibrowanym t oczkiem Ø 6 070H0047 Uszczelnienie wa u A, dla Êrednicy wa u Ø 12 Ø H0033 Ø H0034 Ø H0035 Zestaw uszczelniajàcy, dla rozmiaru gwintu M22 M22 070H0049 M33 070H0050 M38 070H0050 Spr yna regulacji ciênienia: 0.5 do 1.5 bar 0.5 do 1.5 bar 070H0019 Typ 0 Zakres ciênienia 0.5 do 1.5 bar 070H do 1.5 bar 070H do 4 bar 1 do 4 bar 070H0000 Typ 1 Zakres ciênienia 1 do 4 bar 070H do 4 bar 070H do 9 bar 2 do 9 bar 070H0001 Typ 2 Zakres ciênienia 2 do 9 bar 070H do 9 bar 070H do 25 bar 6 do 25 bar 070H0020 Typ 3 Zakres ciênienia 6 do 25 bar 070H do 25 bar 070H do 40 bar 15 do 40 bar 070H0021 Typ 4 Zakres ciênienia 15 do 40 bar 070H do 40 bar 070H0031 Numery katalogowe dla cz Êci zamiennych A i B pompy KSVB patrz: Rysunek z o eniowy na str. 1 i 2. * Spr yna regulacji ciênienia musi byç zamówiona oddzielnie. Dane techniczne zawarte w broszurze mogà ulec zmianie bez wczeêniejszego uprzedzenia, jako efekt sta ych ulepszeƒ i modyfikacji naszych urzàdzeƒ. Danfoss Sp. z o.o. ul. Chrzanowska Grodzisk Maz. tel. (48 22) fax: (48 22) info@danfoss.pl BG.PK.14.B1.49 Danfoss 01/2003 / DTP i Druk : DigiArt
