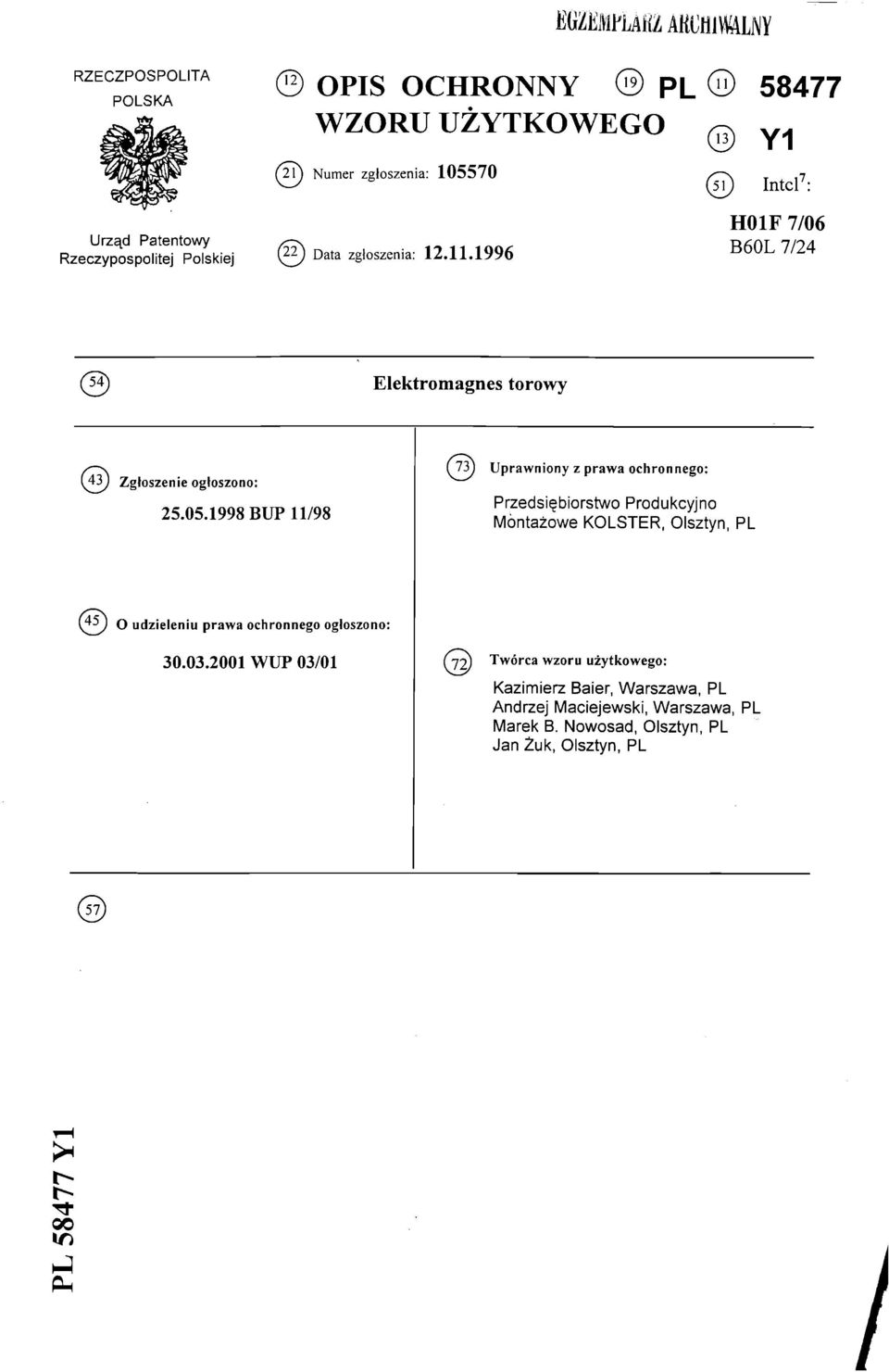

1 JJGZKMFLAfZ AKCHMLM RZECZPOSPOLITA POLSKA 3 OPIS OCHRONNY PL WZORU Y1 Numer zgłoszena: ^.., (51) Intel: Urząd Patentowy Rzeczypospoltej Data zgłoszena: H01F 7/06 B60L 7/24 Elektromagnes torowy (43) Zgłoszene ogłoszono: BUP 11/98 Uprawnony z prawa ochronnego: Przedsęborstwo Produkcyjno Montażowe KOLSTER, Olsztyn, PL ( j O udzelenu prawa ochronnego ogłoszono: WUP 03/01 Twórca wzoru użytkowego: Kazmerz Baer, Warszawa, PL Andrzej Macejewsk, Warszawa, PL Marek B. Nowosad, Olsztyn, PL Jan Żuk, Olsztyn, PL

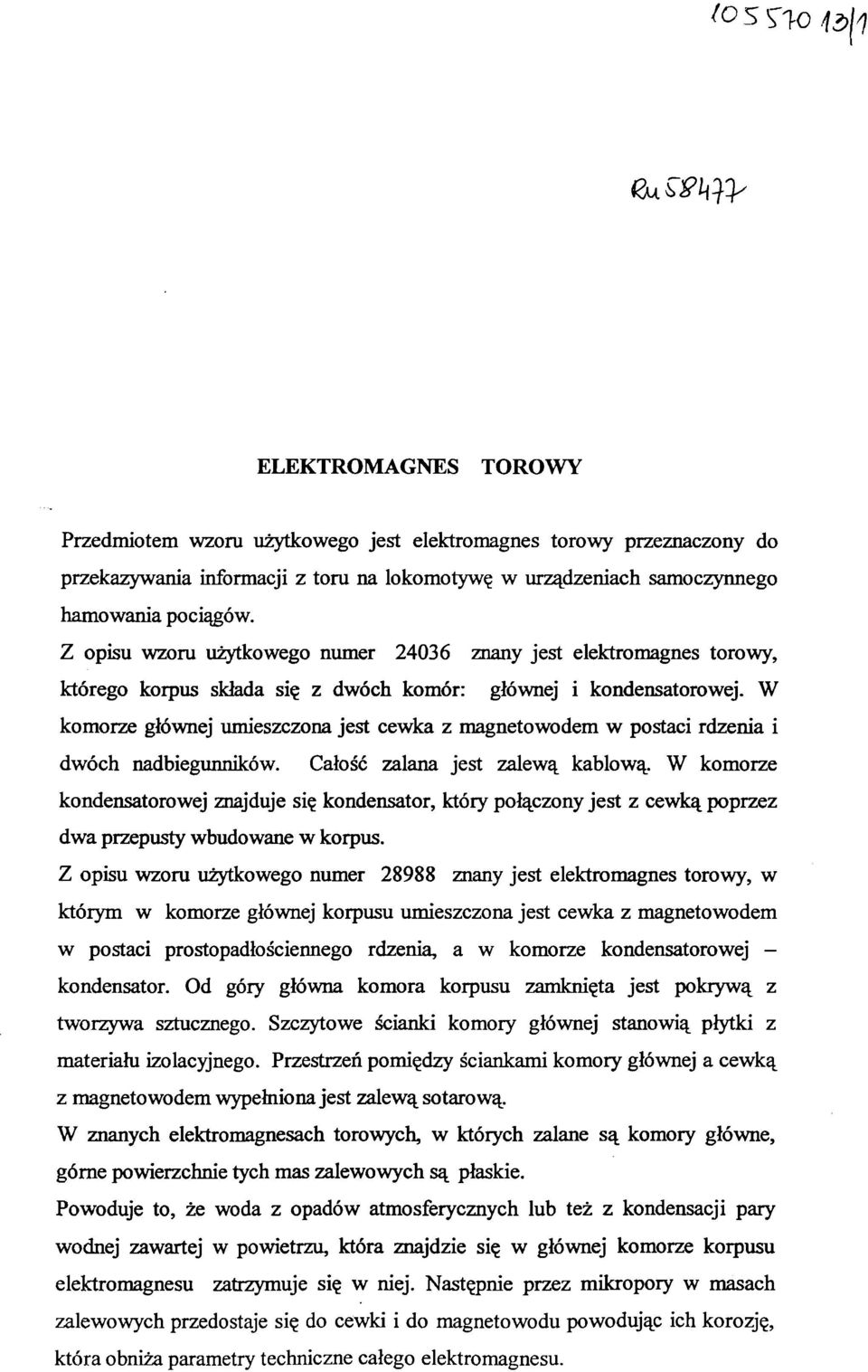

2 to 5 r>o/fć> GjL&kty ELEKTROMAGNES TOROWY Przedmotem wzoru użytkowego jest elektromagnes torowy przeznaczony do przekazywana nformacj z toru na lokomotywę w urządzenach samoczynnego hamowana pocągów. Z opsu wzoru użytkowego numer znany jest elektromagnes torowy, którego korpus składa sę z dwóch komór: głównej kondensatorowej. W komorze głównej umeszczona jest cewka z magnetowodem w postac rdzena dwóch nadbegunnków. Całość zalana jest zalewą kablową. W komorze kondensatorowej znajduje sę kondensator, który połączony jest z cewką poprzez dwa przepusty wbudowane w korpus. Z opsu wzoru użytkowego numer znany jest elektromagnes torowy, w którym w komorze głównej korpusu umeszczona jest cewka z magnetowodem w postac prostopadłoścennego rdzena, a w komorze kondensatorowej - kondensator. Od góry główna komora korpusu zamknęta jest pokrywą z tworzywa sztucznego. Szczytowe ścank komory głównej stanową płytk z materału zolacyjnego. Przestrzeń pomędzy ścankam komory głównej a cewką z magnetowodem wypełnona jest zalewą sotarową. W znanych elektromagnesach torowych, w których zalane są komory główne, górne powerzchne tych mas zalewowych są płaske. Powoduje to, że woda z opadów atmosferycznych lub też z kondensacj pary wodnej zawartej w powetrzu, która znajdze sę w głównej komorze korpusu elektromagnesu zatrzymuje sę w nej. Następne przez mkropory w masach zalewowych przedostaje sę do cewk do magnetowodu powodując ch korozję, która obnża parametry technczne całego elektromagnesu.

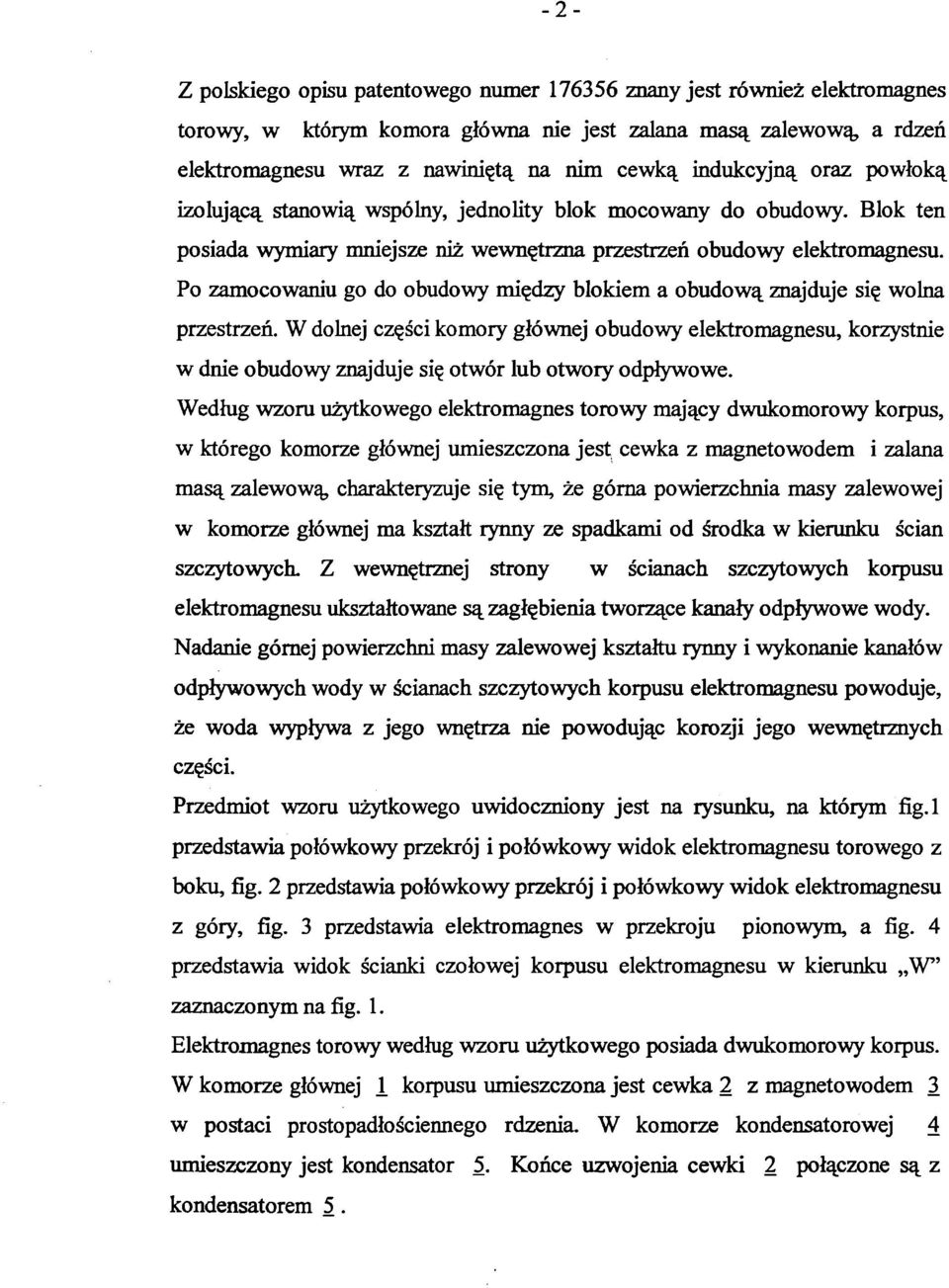

3 -2- Z polskego opsu patentowego numer znany jest równeż elektromagnes torowy, w którym komora główna ne jest zalana masą zalewową, a rdzeń elektromagnesu wraz z nawnętą na nm cewką ndukcyjną oraz powłoką zolującą stanową wspólny, jednolty blok mocowany do obudowy. Blok ten posada wymary mnejsze nż wewnętrzna przestrzeń obudowy elektromagnesu. Po zamocowanu go do obudowy mędzy blokem a obudową znajduje sę wolna przestrzeń. W dolnej częśc komory głównej obudowy elektromagnesu, korzystne w dne obudowy znajduje sę otwór lub otwory odpływowe. Według wzoru użytkowego elektromagnes torowy mający dwukomorowy korpus, w którego komorze głównej umeszczona jest cewka z magnetowodem zalana masą zalewową charakteryzuje sę tym, że górna powerzchna masy zalewowej w komorze głównej ma kształt rynny ze spadkam od środka w kerunku ścan szczytowych Z wewnętrznej strony w ścanach szczytowych korpusu elektromagnesu ukształtowane są zagłębena tworzące kanały odpływowe wody. Nadane górnej powerzchn masy zalewowej kształtu rynny wykonane kanałów odpływowych wody w ścanach szczytowych korpusu elektromagnesu powoduje, że woda wypływa z jego wnętrza ne powodując korozj jego wewnętrznych częśc. Przedmot wzoru użytkowego uwdocznony jest na rysunku, na którym fg.l przedstawa połówkowy przekrój połówkowy wdok elektromagnesu torowego z boku, fg. 2 przedstawa połówkowy przekrój połówkowy wdok elektromagnesu z góry, fg. 3 przedstawa elektromagnes w przekroju ponowym, a fg. 4 przedstawa wdok ścank czołowej korpusu elektromagnesu w kerunku W" zaznaczonym na fg. 1. Elektromagnes torowy według wzoru użytkowego posada dwukomorowy korpus. W komorze głównej 1 korpusu umeszczona jest cewka 2 z magnetowodem 3 w postac prostopadłoścennego rdzena. W komorze kondensatorowej 4 umeszczony jest kondensator 5. Końce uzwojena cewk 2 połączone są z kondensatorem 5.

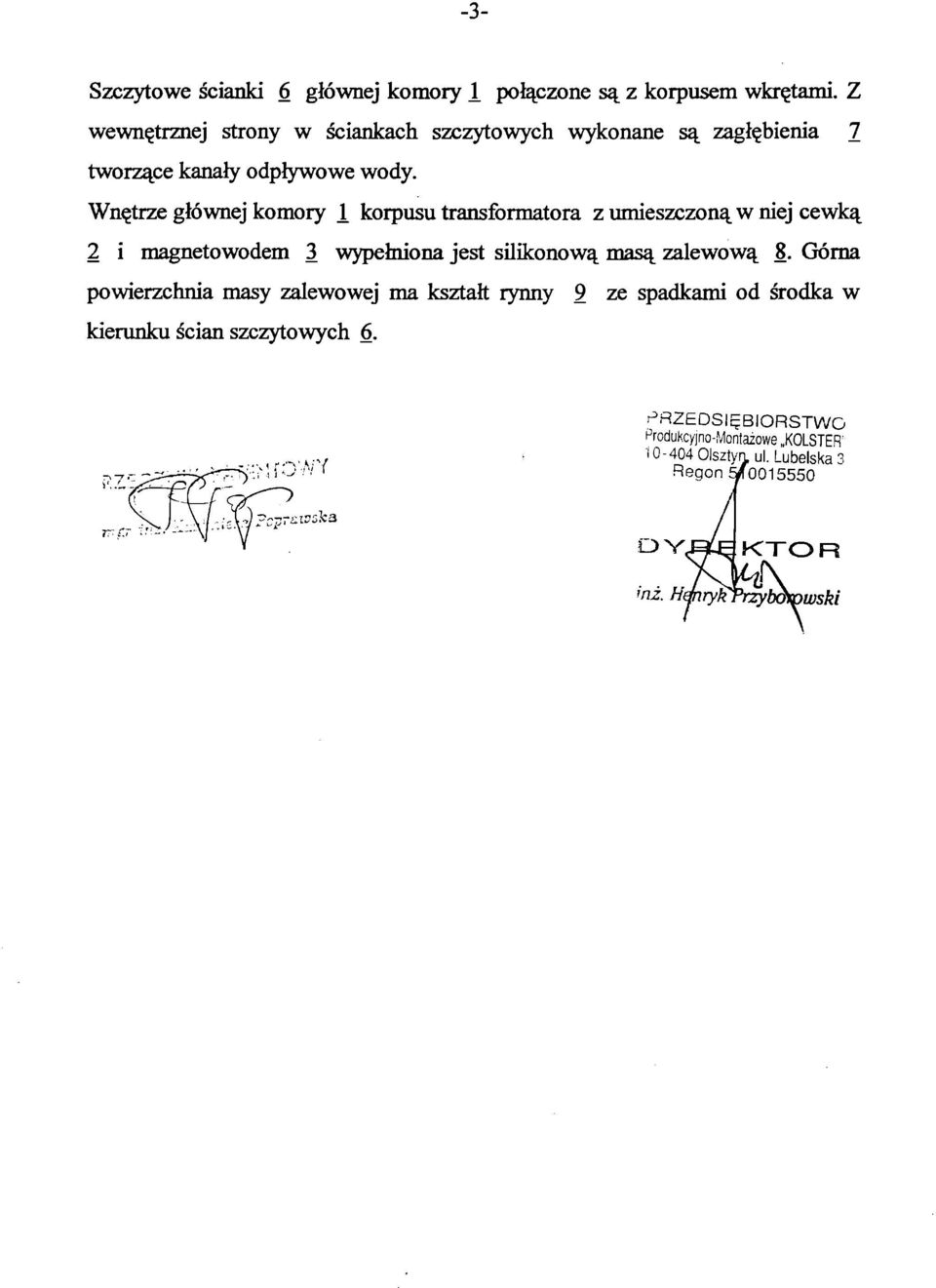

4 -3- Szczytowe ścank 6 głównej komory 1 połączone są z korpusem wkrętam. Z wewnętrznej strony w ścankach szczytowych wykonane są zagłębena 7 tworzące kanały odpływowe wody. Wnętrze głównej komory 1 korpusu transformatora z umeszczoną w nej cewką 2 magnetowodem 3 wypełnona jest slkonową masą zalewową 8. Górna powerzchna masy zalewowej ma kształt rynny 9 ze spadkam od środka w kerunku ścan szczytowych 6. rowv Produkcyjno-Montażowe KOLSTEFT Regon Ef

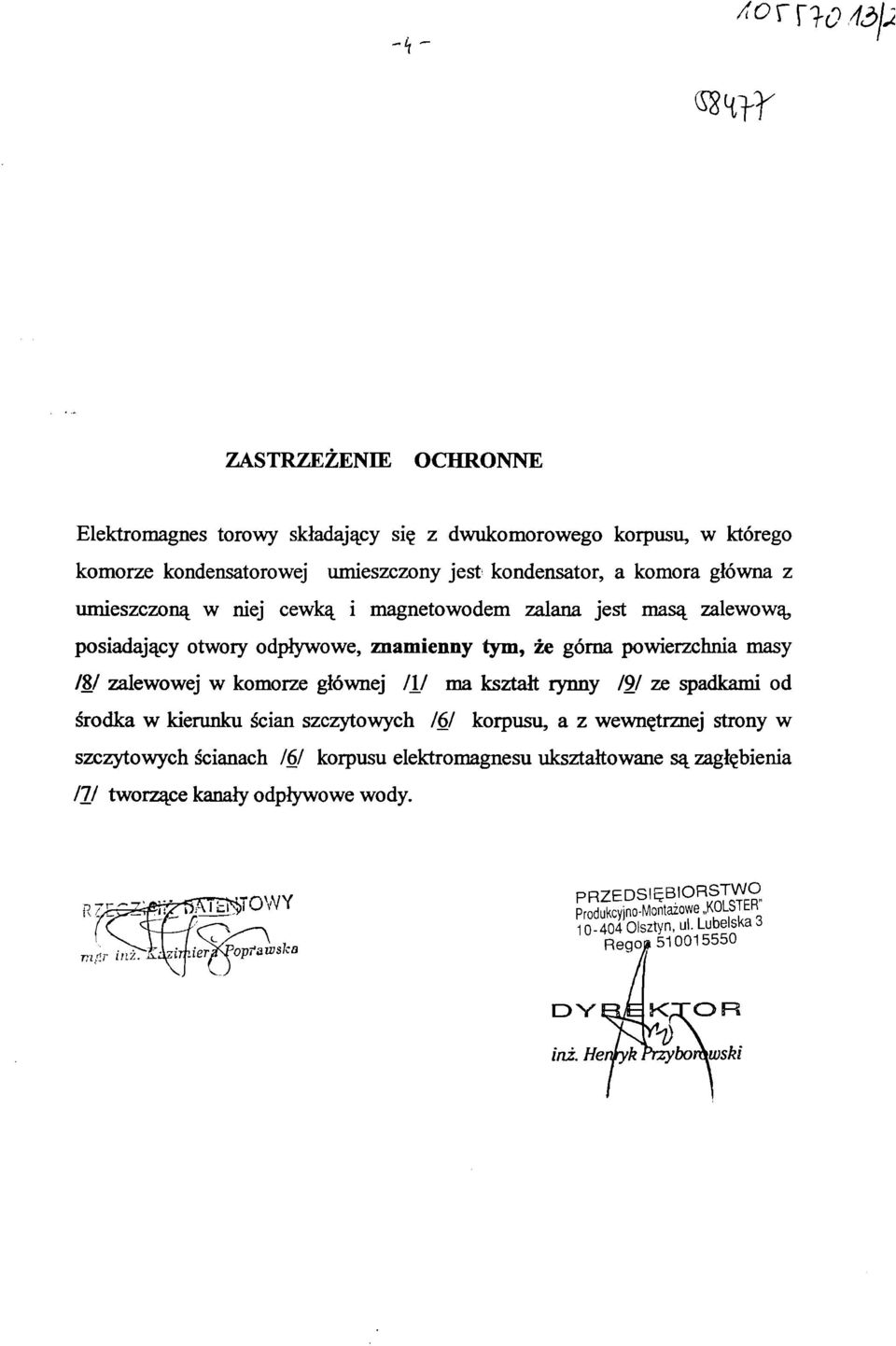

5 -h~ * rnotó\* <sw ZASTRZEŻENIE OCHRONNE Elektromagnes torowy składający sę z dwukomorowego korpusu, w którego komorze kondensatorowej umeszczony jest kondensator, a komora główna z umeszczoną w nej cewką magnetowodem zalana jest masą zalewową posadający otwory odpływowe, znamenny tym, że górna powerzchna masy /8/ zalewowej w komorze głównej III ma kształt rynny 191 ze spadkam od środka w kerunku ścan szczytowych 161 korpusu, a z wewnętrznej strony w szczytowych ścanach 161 korpusu elektromagnesu ukształtowane są zagłębena IV tworzące kanały odpływowe wody. Produkcyjno-Montażowe KOLSTER Reqo»

6 J 7 /-^tffmfrtttt Illllllh ^ I -V_-: -.f^ljat^uuijj^^m ^_,_ls, IJ _ j j, I, M r J^^* m 7/r////// /j;/ > > >> n Rg.1 Predukcyjno-Montażowe KOLSTER" Tel./Fax33020l

7 6&W L Fg. 3 Fg.4 Produkcyjto-Montażowe JCOLSTEFT Tel./Fax mgr nz. Marek B. Nowosad Z-CA DYREKTORA
