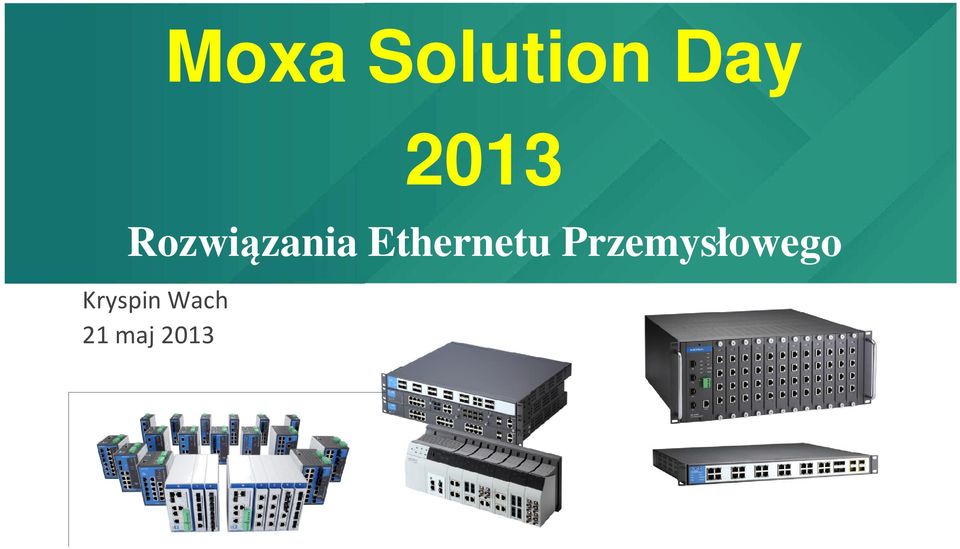

1 Moxa Solution Day 2013 Rozwiązania Ethernetu Przemysłowego Kryspin Wach 21 maj 2013

2 Agenda Nowości w ofercie rozwiązań Ethernetu przemysłowego Rozwiązania Power over Ethernet Nowe funkcjonalności w serii EDS-405A/408A Rozwiązania dla transportu (nowości EN50155)

3 Rodzina switchy niezarządzalnycheds-2xx/3xx EDS portowe EDS-P308 8-portowe z 4 portami POE 16 port TN portowy IP67 EDS-305/308 5 oraz 8 portowe switche z funkcją przekaźnika alarmowego Gigabit Ethernet EDS-G308 8-portowy switch gigabitowy EDS porty optyczne standard metal housing cechy 10/100BaseT(X) (złącza RJ45), 100BaseFX (multi-mode, złącza SC/ST) zgodność z IEEE802.3/802.3u/802.3x funkcja Broadcast storm protection montaż na szynie DIN aluminum dual power ext.temp. EDS-205/208 5 i 8-portowe switche podstawowe EDS-205A/208A 5 i 8-portowe switche w aluminiowej obudowie IP30 Gigabit Ethernet EDS-G205 5 portowy switch gigabitowy

4 Seria switchy zarządzalnych EDS-4xx/5xx Podstawowowa funkcjonalnośćzaawansowana funkcjonalność EDS-G509 9-portowy switch gigabitowy obsługa Comand Line Interface (CLI) obsługa protokołu 1588 PTP (v1 i v2) obsługa IEEE 802.1s (Multiple Spanning Tree Protocol) funkcja Port Trunking (zwiększenie logicznej przepustowości poprzez agregację portów) uwierzytelnianie użytkownika portu za pomocą standardu IEEE 802.1X Port-based VLAN to ease network planning kontrola ruchu sieciowego poprzez zasady QoS RMON (monitoring ruchu sieciowego) wsparcie SNMPv1/v2c/v3 Port mirroring wysyłanie a/rozwarcie przekaźnika alarmowego w przypadku wystąpienia określonego zdarzenia EDS-505A/508A switche 5 i 8-portowe advanced features EDS-516A 16-portowy Gigabit Ethernet EDS-405A/408A 5 i 8-portowe switche zarządzalne 3 porty optyczne Gigabit Ethernet EDS-510A 7FE + 3 porty Gigabit EDS-518A 16FE + 2 porty gigabitowe Power over Ethernet EDS-408A 3 Fiber 8-portoweswitche z 3 portami światłowodowymi EDS-P510 7 portów FE + 3 porty combo i funkcja PoE

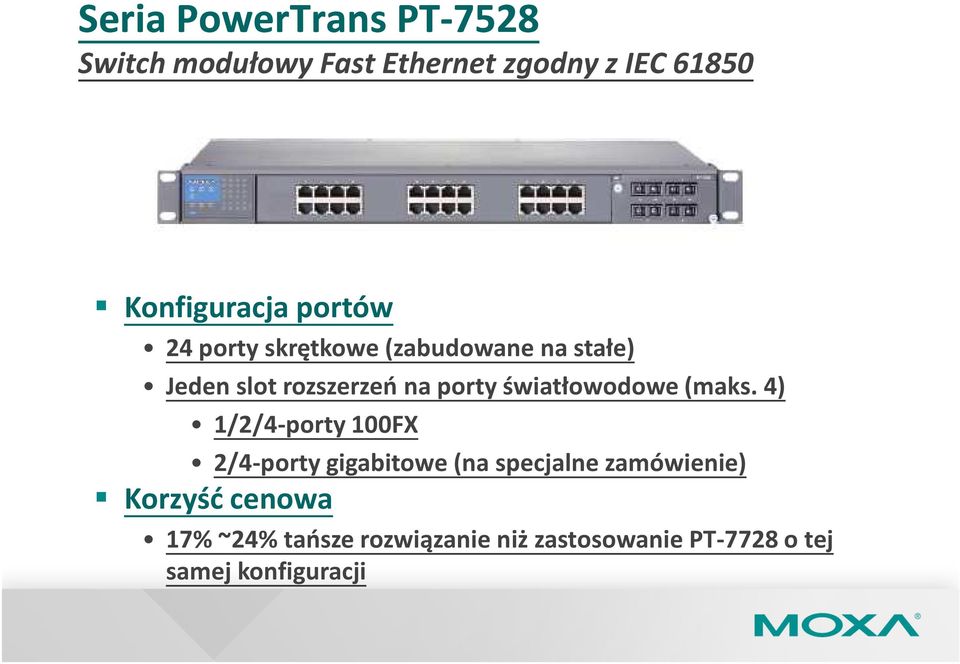

5 Seria PowerTrans PT-7528 Switch modułowy Fast Ethernet zgodny z IEC Konfiguracja portów 24 porty skrętkowe (zabudowane na stałe) Jeden slot rozszerzeń na porty światłowodowe (maks. 4) 1/2/4-porty 100FX 2/4-porty gigabitowe (na specjalne zamówienie) Korzyść cenowa 17% ~24% tańsze rozwiązanie niż zastosowanie PT-7728o tej samej konfiguracji

6 PT-7528 lista modułów Zabudowane24TX Slot rozszerzeń FX Zabudowane 24 porty 10/100TX + 1 slot na moduł światłowodowy (PM-7500) Redundantne, izolowane zasilanie: WV: 24/48 VDC, HV: 110/220 VDC/VAC Porty na panelu przednim bądź tylnym Współpracuje tylko z modułami serii PM-7500 (!)

7 Seria modułów PM-7500 Moduły Fast Ethernet dla serii switchy rackowych PT /2/4 porty światłowodowe (jedno - modowe, wielomodowe) Porty gigabitowe dla wersji specjalnej

8 Portfoliourządzeń serii IKS-xxxx Layer 3 Seria IKS-G6824 Layer 2 Zarządzalne Seria IKS-G6524 Seria IKS GTXSFP oraz IKS GTXSFP Seria IKS PoE Layer 2 Niezarządzalne Wszystkie porty GE Seria IKS-6324 Porty FE+GE Porty PoE

9 Rozwiązania Full Gigabit Switche Rackowe 24G GTX 20GTX + 4 Combo 12GTX + 8GSFP + 4 Combo 20GSFP + 4 Combo GSFP L3: Seria IKS-G6824 L2: Seria IKS-G6524 Do 24 portów gigabitowych Do 24 gigabitowych portów optycznych (SFP) Budowa bezwentylatorowa, temp. pracy C Obsługa routingu(modele L3)

10 Seria IKS-6726/6728 L2 IKS GTXSFP L2 IKS GTXSFP Do 24 portów Fast Ethernet + 4 porty 1GbE(uplink) Do 20 portów optycznych (SFP) Chłodzenie pasywne, temp. pracy: -40 ~ 75 C Normy(DNV, NEMA TS2, EN )

11 Seria modułów IM-6700 Switche serii IKS GTXSFP oraz IKS GTXSFP wykorzystują nową serię modułów rozszerzeń IM TX/8SFP 2SSC4TX/2MSC4TX /2MST4TX 4SSC2TX/4MSC2TX /4MST2TX 6SSC/6MSC/6MST Sloty rozszerzeń na moduły FE

12 Seria IKS-6324: 22porty FE +2 porty GE Switch L2, niezarządzalny Zasil.: 12/24/48 VDC bądź 110/220 VDC/VAC Mniejszy koszt niż rozwiązań zarządzalnych Certyfikaty przemysłowe: EN , DNV.. Jeden slot na moduły rozszerzeń (IM-6700) Do 2 portów optycznych FE 2 porty gigabitowe combo (RJ45, SFP)

13 Switcheserii PT-7xxx IEC PT-7828 additions PT-77xx / PT-G7509 features Layer 3 switching functionality to divide a large network into hierarchical subnets and allow data and information to communicate across networks IEEE 1588 PTP (Precision Time Protocol) for precise time synchronization of networks DHCP Option 82 for IP address assignment with different policies Modbus/TCP industrial Ethernet protocol supported TurboRing, TurboChain and RSTP/STP (IEEE 802.1W/D) IGMP Snooping and GMRP for filtering multicast traffic from industrial Ethernet protocols Port-based VLAN, IEEE 802.1Q VLAN, and GVRP protocol to easenetwork planning QoS-IEEE802.1p/1Q and TOS/DiffServ to increase determinism IEEE 802.1Q VLAN, and GVRP protocol to ease network planning 802.3ad, LACP for optimum bandwidth utilization IEEE 802.1X and https/ssl to enhance network security SNMP V1/V2c/V3 for different levels of network management RMON for efficient network monitoring and proactive capability ABC-01 for system configuration backup Bandwidth management prevents unpredictable network status Lock port for only authorized MAC address access Port mirroring for online debugging Automatic warning by exception through , relay output Automatic recovery of connected device's IP addresses Configurable by Web browser, Telnet/Serial console, Windows utility, and ABC-01 Line-swap fast recovery PT G-port Layer 3 Gigabit modular managed Ethernet switch L3 switching PT G port Gigabit modular managed Ethernet switch # of ports PT G port Gigabit modular managed Ethernet switch PT-G port full Gigabit managed Ethernet switch

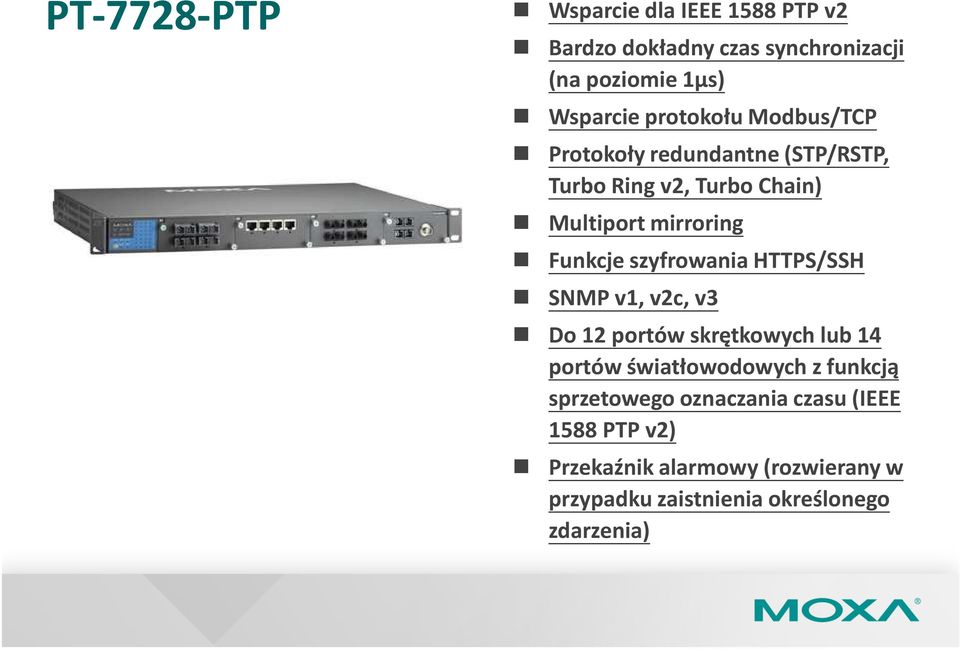

14 PT-7728-PTP Wsparcie dla IEEE 1588 PTP v2 Bardzo dokładny czas synchronizacji (na poziomie 1μs) Wsparcie protokołu Modbus/TCP Protokoły redundantne (STP/RSTP, Turbo Ring v2, Turbo Chain) Multiport mirroring Funkcje szyfrowania HTTPS/SSH SNMP v1, v2c, v3 Do 12 portów skrętkowych lub 14 portów światłowodowych z funkcją sprzetowego oznaczania czasu (IEEE 1588 PTP v2) Przekaźnik alarmowy (rozwierany w przypadku zaistnienia określonego zdarzenia)

15 Protokoły redundantne

16 TurboRing kontra inne protokoły redundantne Gwarantowana rekonfiguracja sieci w czasie poniżej 20 ms ( przy 250 urządzeniach występujących w pierścieniu) 6x szybciej 17x szybciej 15x szybciej Protokół STP RSTP other ring Turbo Ring v2 Czas rekonfiguracji >30s >5s ~300ms <20ms

17 Testowanie protokołu Turbo Ring v2 Czas rekonfiguracji ponizej 20 msprzy pełnym obciążeniu sieci i 250 urządzeniach w pierścieniu

18 Dual Ring Dual Ring pozwala połączyć dwa niezależne pierścienie jednym urządzeniem

19 TurboChain head tail Turbo Chain umożliwia prostą rozbudowę istniejących sieci poprzez tworzenie kolejnych redundantnych pętli tail head RSTP head head tail Bezproblemowa integracja z istniejącymi protokołami: RSTP Turbo Ring Turbo Chain Turbo Ring tail

20 Dual homing Pozwala na połączenie wielu istniejących pierścieni Zapewnie redundancję pojedynczej ścieżki

21 Ring coupling Umożliwia połączenie wielu pierścieni Zapewnia redundancję pojedynczej ścieżki Zapewnia redundancję pojedynczego urządzenia

22 Zasilacz PoE(Gigabit High-power PoE+ Injector) INJ-24A Dostarczanie do 60W energii (PoE high-power output) na 4 parach skrętki PoE do 36W (2pary skrętki) Zgodność ze standardami 802.3af & at Przepustowość Gigabit Ethernet Podwójne, redundantne zasilanie Wskaźnik trybu pracy PoE Konfiguracja przełącznikami DIP

23 INJ-24A Konfiguracja przełącznikami DIP Redundantne zasilanie: 24VDC/48VDC Wskaźnik trybu pracy PoE Gigabit Ethernet + Zasilanie PoE

24 Konfiguracja INJ-24A 802.3af Zasila jedynie urządzenia zgodne z IEEE 802.3af 802.3af/at Autodetekcja trybu IEEE 802.3af/at 802.3af 802.3at Minimalna moc dostarczana przez PSE Napięcie dostarczane przez PSE 18.5W 31.8W 53VDC~57VDC Maks prąd 350mA 600mA

25 Konfiguracja INJ-24A Tryb Hi PWR Zawsze dostarcza 36W Np. dla kamer z funkcją podgrzewania Std PoE W zależności od ustawień przełącznika nr 1 DIP 802.3af 802.3at Hi PWR 36W (Max. 720mA) Std PoE 15.4W 30.0W Confidential

26 Konfiguracja INJ-24A 4-pary skrętki Zasilanie PoE poprzez 4 pary skrętki Dostarcza do 60W poprzez PoE AXIS Q6032-E, Q6034-E INJ-24A RJ Urządzenie zasilane 2-pary skrętki Zasilanie PoE poprzez 2 pary przewodów Ustawienia przełącznikiem DIP 4 (ustawienia Mode A/B)

27 Konfiguracja INJ-24A DIP 4 Mode A INJ-24A RJ Urządzenie zasilane Zasilanie PoE poprzez piny nr 1,2,3,6(te same co dane, End- Span mode) Mode B + INJ-24A RJ45 - Urządzenie zasilane Zasilanie PoE poprzez wolne przewody, piny nr 4, 5, 7, 8 (Mid-Span mode)

28 Diody sygnalizacyjne 802.3af/at Zielony: Praca (zasilanie) w trybie IEEE 802.3at Żółty: Praca w trybie EEE 802.3af Miga: Przeciążenie PoE Nie świeci: Brak urządzenia zgodnego z PoE 4-pair Mode Zielony: Zasilanie na 4 parach Nie świeci: Zasilanie na 2-parach Uwaga: IW przypadku ustawienia INJ-24A w tryb 4-przewodowy i zasilania odbiornika 2-przewodowego dioda 802.3af/at świeci się zawsze na zielono.

29 Router przemysłowy EDS-G90 G902 Firewall / NAT / VPN all-in-one VPN (wirtualne sieci prywatne)obsługa protokołów IPSec, L2TP oraz PPTP(do 10) Przepustowość 500Mbit/s Dostęp do skonfigurowanych profili (konfigurowalny filtr protokołów) autodetekcja błędnej konfiguracji

30 OBU-102 moduł pracy awaryjnej Wejścia światłowodowe SC, LC bądź ST (szlifowanie APC) Prędkość transmisji 100M/1G/10G Zasilanie 12/24/48 VDC Temperatura pracy ⁰C Bardzo niski pobór mocy (0,72W)

31 OBU-102 moduł pracy awaryjnej

32 Konfiguracja poprzez linię komend (CLI)

33 IEX-402-SHDSL Ethernet Extender Transmisja na znaczne odległości Użycie standardowych kabli telefonicznych Centrum kontroli

34 IEX-402-SHDSL Standard G.SHDSL Do 5.7Mbps na dystansie 8km Tryb Turbo Mode Do 15.3Mbps na dystansie 500m Funkcja Link Fault Pass-Through Konfiguracja poprzez przeglądarkę www Szeroki zakres temperatury pracy

35 IEX-402-SHDSL -konfiguracja przełącznikami DIP DIP1 CO (Central Office) mode (Default) CPE (Customer Premises Equipment) mode DIP2 pokazuj SNR(signal-to-noise ratio) (Default) bądź szybkość transmisji DIP3 ANN B= Euro PE04 standard ANN A= AWG CO SNR ANN B STD DIP4 Standard Mode (Default) bądź Turbo Mode CPE Speed ANN A Turbo

36 IEX-402-SHDSL wskaźnik parametrów DSL SPEED/SNR Wskaźnik DSL SPEED/SNR LED Twourządzenia muszą być ustawion w tym samym trybie pracy, Turbo <-> Turbo, bądź STD <-> STD Turbo Speed (K bit/s) STD Speed (K bit/s) SNR (db) Confidential

37 IEX-402-SHDSL Oznaczenie pinów na porcie DSL Kompatybilność ze złączmi RJ45 & RJ11 Pin 4= Tip Pin 5= Ring Bloczek terminala 1= Tip 2= Ring Wskaźnik statusu połączenia CO: CPE: Link/ACT (zobacz DIP4) Turbo Mode: Standard Mode: 1 2

38 Możliwe połączenia CO CPE Ethernet CO CPE RJ45/RJ11 CO CPE Ethernet RJ45/RJ11 Bloczek terminala Bloczek terminala Redundancja

39 xdslethernet Extender xdsl Modem xdsl Ethernet extender NIE WSPIERA następujących standardów PSTN/PBX Dial-up service to Internet xdsl Modem xdsl Modem Confidential

40 Rozwiązania Power over Ethernet Confidential

41 Porównanie standardówieee 802.3af i802.3at IEEE Standard 802.3at (PoE Plus) 802.3af (PoE) Maks. moc dostarczana przez PSE 30 W 15.4 W Moc dostępna dla odbiornika PoE 25.5 W W Klasyfikacja mocy Klasa 0 4 Klasa 0 3 Zarządzanie zasilaniem PoE Statyczne Autodetekcja i klasyfikacja odbiornika po podłączeniu Dynamiczne Metodą zwiększania mocy o 0,1 W za pomocą protokołu LLDP Brak Rok wprowadzenia Zgodność Ze standardem IEEE 802.3af -

42 Power over Ethernet (PoE) Zasilacz PoE może dostarczyć do urządzenia(psd) moc o wartości 12.95W (25.5W PoE+) przy poziomie napięcia z zakresu35-57v (nominalnie48v) używając dwóch par skrętek w kablu kategorii CAT-5(w przypadku PoE+) Ze względu na polaryzację napięcia (po zastosowaniu kabla prostego bądź krosowanego) urządzenia odbiorcze muszą być przystosowane do pracy z napięciem dostarczanym na nadmiarowych parach skrętki (para 4-5 i 7-8) bądź na przewodach przez które następuje transmisja (pary 1-2 i 3-6) Zakłada się istnienie rezystancji po stronie odbiornika o wartości 25kΩ(faza detekcji) By zostać zasilanym urządzenie musi pobierać prąd o wartości 5-10 ma przez okres minimum 60 ms (faza detekcji) Detekcja urządzenia podłączonego do zasilacza PoE: Klasa Maks. moc W W W W 4 (PoE+) W 1. Detekcja: pomiar, czy podłączone urządzenie ma prawidłową wartość rezystancji kω; Wykorzystane jest napięcie z przedziału V 2. Klasyfikacja: pomiar do której klasy mocy zalicza się podłączone urządzenie na podstawie wartości rezystancji, użyte napięcie z przedziału V 3. Rozpoczęcie zasilania napięciem >42 V 4. W przypadku urządzeń PoE+ możliwa jest również regulacja mocy z wykorzystaniem protokołu LLDP (z dokładnością do 0,1 W) 4. Normalna praca: 37-57V ( V PoE+) power sourcing device (PSD) powered device (PD)

43 Zarzadzalne switche z funkcją PoE Porty 3G (combo) + 7TX z czego4 porty PoE IEEE 802.3af PD recovery, PoE timetabling function Turbo Ring/Chain 20ms Funkcja IGMP multicast

44 Niezarządzalne switche PoE Seria EDS-P308 4porty TX port 2TX/2FX / 3TX/1FX+ 4 porty PoE IEEE 802.3af Temp. pracy -40 do 75 C(wersja -T) PoE+ Seria EDS-P206A-4PoE 2Porty TX 1TX/1FX / 2FX+ 4 porty PoE 30W PoE+ (zgodność z IEEE 802.3af/at) Zasilanie 24/48 VDC Temp. pracy-40 do 75 C (modele-t)

45 Niezarządzalne switche, splitter, injector PoE Seria EDS-G205-4PoE 5 portów gigabitowych z czego 4 porty PoEIEEE 802.3af/at Port gigabitowy RJ45 bądź gniazdo SFP Możliwość zasilania 24/48VDC Temp. pracy -40 do 75 C(wersja -T) SPL-24/INJ-24/INJ-24A 2Porty TX 1TX/1FX / 2FX+ 4 porty PoE 30W PoE+ (zgodność z IEEE 802.3af/at) Zasilanie 24/48 VDC Temp. pracy-40 do 75 C (modele-t)

46 Switche PoE o wzmocnionych obudowach TN poE/TN PoE 16 (8) portów gigabitowych z czego 8 (4) z funkcją PoE IEEE 802.3af Mocna aluminiowa obudowa Złącza M12 i zasilanie M23 Temp. pracy -40 do 75 C(wersja -T) TN PoE/8PoE (niezarządzalne) 4 bądź 8 portów z funkcją PoE IEEE 802.3sf zgodność z IEEE 802.3af Zasilanie48 VDC Temp. pracy-40 do 75 C (modele-t)

47 Przemysłowe zasilacze i splitterypoe INJ-24 PoE+ Łatwa rozbudowa systemu o nowe urządzenia wspierające PoE Gigabit Ethernet Data Power PoE GigE Szeroki zakres temp. pracy -40~75 o C Ethernet Switch INJ-24 PoE PD SPL-24 Doprowadzenie zasilania i komunikacji do urządzeń nie wspierających PoE Moc wyjściowa do 12.95W przy 24VDC Data Power PoE 24VDC Szeroki zakres temp. pracy - 40~75 o C Confidential PoE Switch SPL-24 Non-PoE Device

48 Switch PoEdo szafy Rack 19 IKS PoE Do 16portów PoE+8Tx+2G (maks. 120 W poprzez porty PoE) Zgodność ze standardem IEEE 802.3af Funkcje redundancji Turbo Ring/Chain (czas przełączania 20ms) Slot 1 (opcjonalnie): 8TX (Fix) Moduł portów RJ45/światłowód, 8PoE 8PoE (w standardzie) Slot 2 (opcjonalnie): 2porty GE (RJ45/combo)

49 PoE Endspankontra midspan Endspan switche(zasilanie dostarczone tymi samymi parami skrętki co dane) Midspan INJ-24 (zasilanie dostarczone wolnymi parami skrętki)

50 PD Auto-Reboot Tryb automatyczny Restart urzadzenia PD automatycznie w przypadku braku odpowiedzi na komunikat PING (trzykrotnie) (Np.jeżeli Period=10, switch P510 zrestartuje urządzenie po 30 sekundach (w przypadku braku odpowiedzi) Tryb manualny Zdalne włączenie/wyłączenie urządzenia (odbiornika) PoE poprzez przeglądarkę Web bądź Telnet Ping Odpowiedź IP:

51 PoE Timetabling Ustalanie harmonogramu Ustawianie okresowego włączenia/wyłączenia urządzenia celem oszczędności energii Włączanie/wyłączanie kamer PoE (monitoring) Active Not Active

52 Ograniczanie zużycia energii urządzeń PoE Konfiguracja limitu zużycia mocy przez urządzenia PoE Zabezpieczenie systemu przed niekontrolowanym wzrostem zapotrzebowania na energię Wyłączenie zasilacza w przypadku przeciążenia DR Max. Zużycie 75W X 15W 10W Switch PoE nie dostarczy zasilania do tego urzadzenia 20W 30W 70 W 10W (Ethernet switch)

53 Q-in-Q (IEEE 802.1Q-in in-q VLAN Tagging)

54 Q-in-Q IEEE 802.1ad Podwójne tagowanie w ramce Ethernetowej Nie ma potrzeby wprowadzania zmian w dotychczasowej numeracji VLAN Zwiększa możliwość korzystania z numeracji sieci VLAN DA SA Len/Type Data CRC Ethernet Frame IEEE 802.1Q DA SA TPID Tag Len/Type Data CRC Q-in-Q DA SA TPID Tag TPID Tag Len/Type Data CRC

55 Konfiguracja Q-in-Q Enable Q-in-Q per port

56 Wykorzystanie funkcji Q-in-Q Core switch backbone VID=500 VID=1~10 Access; PVID=500 Q-in-Q enabled Access; PVID=500 Q-in-Q enabled VID= 1 ~ 10 VID= 1 ~ 10 VLAN 1 ~5 VLAN 6 ~10 VLAN 6 ~10 VLAN 1 ~ 5

57 Wykorzystanie funkcji Q-in-Q VLAN Max. 256 VLANs Max. 256 VLANs VLAN 1 ~ 254 VLAN 1 ~ 254 VLAN 300 ~ 320 VLAN 321 ~ 340 VLAN 300 ~ 320 VLAN 321 ~ 340

58 ACL (Listy kontroli dostępu)

59 ACL Access Control List Funkcja kontroli dostępna dla urządzeń warstwy L3 Permit(zezwalaj na ruch) Deny (blokuj ruch) Inspekcja pakietów Ramki Ethernetowe Pakiety IP Confidential

60 Inspekcja pakietów Ramka Ethernetowa Pakiet IP Pakiet TCP

61 Moxa ACL Control List Ustawienia Access Control List w przeglądarce www Do 16 regół Nazwa reguły Filtrowanie na podstawie adresu MAC bądź IP Selekcja portów

62 Ustawienia ACL w oparciu o adres IP

63 Ustawienia ACL w oparciu o adres MAC

64 ACL-w oparciu o adres IP Rodzaj podjętej akcji Deny (blokuj) bądź Permit(zezwalaj) Źródłowy/docelowy adres IP/MAC i maska sieci Konkretny adres IP/MAC Grupa adresów IP/MAC Filtrowanie po protokole ICMP, IGMP, TCP/UDP Filtrowanie po numerze portu Użytkownik może skonfigurować numer portu

65 EtherNet/IP

66 EtherNet/IP - wprowadzenie EtherNet/IP-protokół komunikacji urządzeń automatyki przemysłowej (np. w systemach firmy Rockwell) Obsługa komunikatówexplicit messageorazimplicit messagew komunikacji z użyciem infrastruktury Ethernetowej Pewne specjalne wymagania dla komunikatów implicit message (I/O message, producer/consumer mode) Minimalne funkcje przełącznik w trybie pracy Full-duplex IGMP Snooping Port Mirroring Rekomendowane funkcje 10/100Mbps Auto-negotiation Manually configurable speed/duplex IGMP Query VLAN SNMP for switch management Wire-speed switching

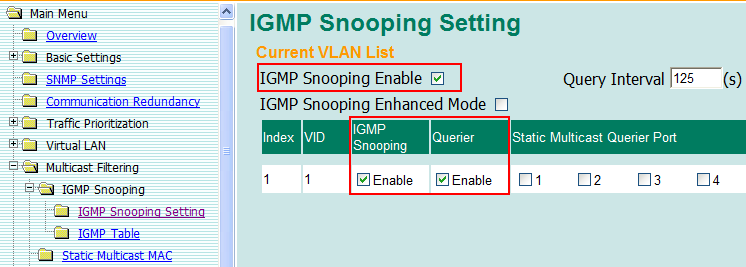

67 EtherNet/IP - konfiguracja przełącznika Wymagana jest obsługa protokołuigmp Snooping, konfiguracja typu one-step do integracji z systemami SCADA firmy Rockwell Aktywacja protokołu Ethernet/IP Automatiyczne włączenie funkcjiigmp Snooping oraz IGMP Query w celu dopasowania do środowiska EtherNet/IP

68 EtherNet/IP - integracja z systemem SCADA firmy Rockwell Pełna integracja z systemami SCADA firmy Rockwell Switche stają sięwidzialne w systemach EtherNet/IP PlikiEDS (electronic data sheet) umożliwiają integrację z systemami RSView32 oraz FactoryTalk -RSView32 -FactoryTalk -RSLogix RSLinx SCADA

69 RSLogix switch Moxa

70 Profinet

71 PROFINET 1. UDP W oparciu o adres IP Acyclic data (IO parameters) 2. Tryb Real time W oparciu o adresy MAC IO cyclic data Alarmy diagnostyczne

72 PROFINET and Real-time Real time Stała, zdefiniowana odpowiedź czasowa PROFINET realizuje real time poprzez cykliczną wymianę danych pomiędzy kontrolerem i urządzeniem Typ wymienianych danych IO-cyclic data Możliwość ustawienia parametru czasu (interwału) dla IO cyclic data 1,2,4,8 128,256,512 ms Opcje ustawienia czasu dla switchy Moxa: 128 ms (default) 256 ms 512 ms Ruch pomiędzy pozostałymi urządzeniami IOmożliwy jedynie jako non-cyclically IO Cyclic data

73 PROFINET - klasy Defines Conformance class for: Easy to classify device level Defines supported functions Interoperability ensured through certification Moxa switch is certified for RT PROFINET Conformance class B, RT Class 1 Conformance Class C IRT* communication (RT Class 2,3 Hardware based) Conformance Class B Real Time communication (RT Class 1**) Certified by PI Diagnostics, Redundancy Conformance Class A Real Time communication (RT Class 1) Acyclic TCP/IP-communication Standard Ethernet component *IRT requires IRT switching chip in hardware **RT Class defines Real time frames communication behaviors and performance RT Class RT Class 1 RT Class 2 RT Class 3 Latency 512~1ms 1ms~10µs <10µs

74 Seria EDS PROFINET -konfiguracja EDS-400A-PN posiada standardowo włączoną opcję Profinet

75 Atrybuty PROFINET parametry IO Kluczowe parametry dla PROFINET IO: Power alarm Status alarm Port status Redundancy status Wsparcie 24atrybutów dla switchy Moxa Category Parameters Access Status Alarm Enable/Disable Device Power 1 Alarm Enable/Disable parameters Power 2 Alarm Enable/Disable Device Status Read only Power 1 Read only Power 2 Read only Signal 1 Read only Signal 2 Read only fault status Read only Device status Redundant mode Read only Ring status Read only Redundant port 1 status Read only Redundant port 2 status Read only Ring Coupling mode Read only Coupling port 1 status Read only Coupling port 2 status Read only Connection Read only Alarm On/Off Enable/Disable Port On/Off Enable/Disable Speed Read/write Port Duplex Read/write parameters & Autonegotiation Read/write status Link Status Read only Flow control Read only MDI/MDI-X Read only Confidential

76 Atrybuty PROFINET dla IO Cyclic Data Kluczowe parametry PROFINET dla IO cyclic data: Power status Redundancy status Port status Ustawienie czasu wymiany informacji dla Real time Default 128ms (3 opcje: 128, 256, 512ms) Wsparcie dla 16 atrybutów switchy Moxa Category IO cycle data Meaning Device Input Port Input MOXA switch IO cyclic data List Device Status Power 1 Power 2 RSTP status Ring v1 Ring v2 Chain Ring v2 status Port 1 Connect Port 2 Connect Port 3 Connect Port 4 Connect Port 5 Connect Port 6 Connect Port 7 Connect Port 8 Connect 0 is failed status, 1 is OK. 0 is unavailable, 1 is exists 0 is unavailable, 1 is exists 0 is disabled, 1 is enabled 0 is disabled, 1 is enabled 0 is disabled, 1 is enabled 0 is disabled, 1 is enabled 0 is break, 1 is healthy 0 is not connect, 1 is connect 0 is not connect, 1 is connect 0 is not connect, 1 is connect 0 is not connect, 1 is connect 0 is not connect, 1 is connect 0 is not connect, 1 is connect 0 is not connect, 1 is connect 0 is not connect, 1 is connect Confidential

77 Rozwiązania dla kolejnictwa i transportu

78 Switcheserii ToughNet Zarządzalne Niezarządzalne TN-5516 TN-5508 EOM-104 TN-5305 TN-5308 TN-5518 TN-5818 /5816 TN-5510 TN PoE TN PoE TN PoE TN PoE 10/100M Gigabit PoE VDC 110/220VAC Szeroki zakres temp. pracy IP 67/54/40 Montaż do ściany/na szynie DIN

79 Turbo Chain oraz Turbo Ring Turbo Ring w wagonie początkowym i końcowym Protokół TurboChain w wagonach pośrednich Turbo Ring Turbo Chain Turbo Chain Turbo Chain Turbo Chain Czas rekonfiguracji do 20ms Ring Coupling Turbo Ring

80 Turbo Ring w każdym wagonie Jeden ring dla każadego wagonu Jeden ring łączący wszystkie urządzenia Czas rekonfiguracji 20 ms

81 Podwójna redundancja połączeń Komunikacja jest zachowana w przypadku awarii połączeń w obrębie wagonu i głównego pierścienia Czas rekonfiguracji 20ms

82 Szkic poglądowy na wycinek infrastruktury wzdłuż linii kolejowej

83 Rozbudowa gigabitowej sieci szkieletowej w systemie kolei naziemnej i podziemnej w Korei Południowej Background Projekt wiąże się z rozbudową systemu kolejki podziemnej w Korei południowej w oparciu o system CBTC (Communications BasedTrainControl). Celem jest zapewnienie komunikacji na znaczne odległości poprzez medium światłowodowe oraz zapewnienie redundancji w przypadku wystąpienia awarii. W projekcie wykorzystano przede wszystkim jednomodowepołączenia światłowodowe oraz switche z wbudowanymi portami jak i wkładkami SFP. Urządzenia EDS-72810G EDS-405A-SS-SC Kraj Korea Południowa W budowie Od drugiego półrocza 2009 roku

84 Rozbudowa gigabitowej sieci szkieletowej w systemie kolei naziemnej i podziemnej w Korei Południowej

85 Pytania?

86 Dziękuję za uwagę
