1 SYSTEMY POZYCJONOWANIA TRIMBLE PRECYZYJNE NIEZAWODNE

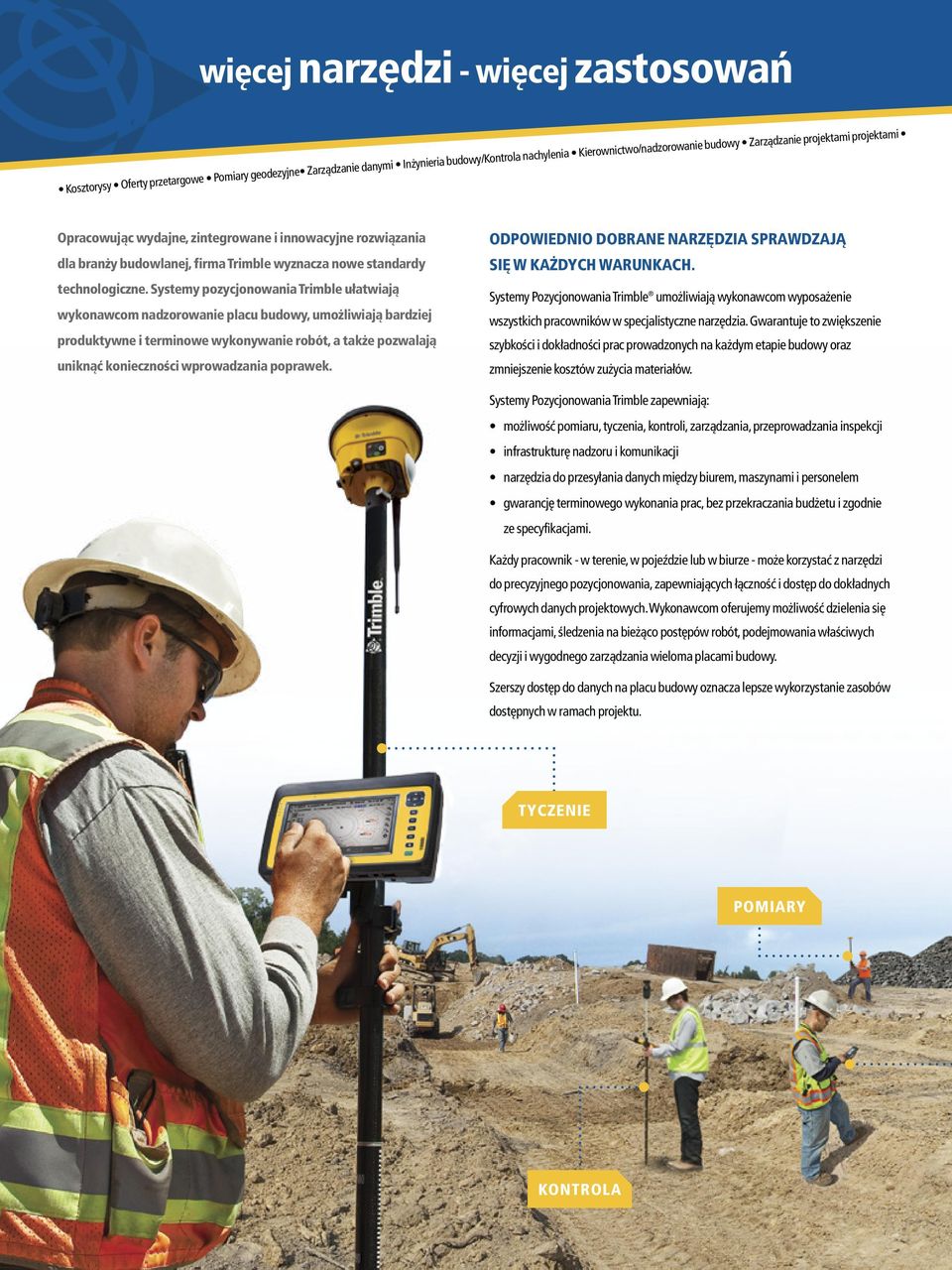

2 więcej narzędzi - więcej zastosowań Kosztorysy Oferty przetargowe Pomiary geodezyjne Zarządzanie danymi Inżynieria budowy/kontrola nachylenia Kierownictwo/nadzorowanie budowy Zarządzanie projektami projektami Opracowując wydajne, zintegrowane i innowacyjne rozwiązania dla branży budowlanej, firma Trimble wyznacza nowe standardy technologiczne. Systemy pozycjonowania Trimble ułatwiają wykonawcom nadzorowanie placu budowy, umożliwiają bardziej produktywne i terminowe wykonywanie robót, a także pozwalają uniknąć konieczności wprowadzania poprawek. ODPOWIEDNIO DOBRANE NARZĘDZIA SPRAWDZAJĄ SIĘ W KAŻDYCH WARUNKACH. Systemy Pozycjonowania Trimble umożliwiają wykonawcom wyposażenie wszystkich pracowników w specjalistyczne narzędzia. Gwarantuje to zwiększenie szybkości i dokładności prac prowadzonych na każdym etapie budowy oraz zmniejszenie kosztów zużycia materiałów. Systemy Pozycjonowania Trimble zapewniają: możliwość pomiaru, tyczenia, kontroli, zarządzania, przeprowadzania inspekcji infrastrukturę nadzoru i komunikacji narzędzia do przesyłania danych między biurem, maszynami i personelem gwarancję terminowego wykonania prac, bez przekraczania budżetu i zgodnie ze specyfikacjami. Każdy pracownik - w terenie, w pojeździe lub w biurze - może korzystać z narzędzi do precyzyjnego pozycjonowania, zapewniających łączność i dostęp do dokładnych cyfrowych danych projektowych. Wykonawcom oferujemy możliwość dzielenia się informacjami, śledzenia na bieżąco postępów robót, podejmowania właściwych decyzji i wygodnego zarządzania wieloma placami budowy. Szerszy dostęp do danych na placu budowy oznacza lepsze wykorzystanie zasobów dostępnych w ramach projektu. TYCZENIE POMIARY KONTROLA

3 Inżynieria geotechniczna Nadzór budowlany ELASTYCZNOŚĆ - URZĄDZENIA STWORZONE DLA WYKONAWCÓW. Systemy Pozycjonowania Trimble to połączenie technologii pozycjonowania i łączności z oprogramowaniem biurowym i terenowym opracowanym specjalnie z myślą o wykonawcach. Wystarczy wybrać najlepsze rozwiązanie dla danego zadania lub stanowiska na placu budowy - reszta jest niezwykle prosta. Zaletami wszystkich rozwiązań są: łączność, możliwość rozbudowy i opłacalność. Cztery główne elementy systemu: Oprogramowanie terenowe: Oprogramowanie terenowe Trimble SCS900 oferuje czytelny interfejs graficzny, ułatwiający i przyspieszający pomiary geodezyjne, kontrolę nachylenia, prace inżynieryjne oraz nadzór. Oprogramowanie terenowe Trimble SCS700 zapewnia dostęp do tych samych danych projektowych, a jednocześnie umożliwia swobodny przepływ informacji dla inspektorów nadzoru budowlanego, kierowników projektu oraz inżynierów geotechniki. Odbiorniki GNSS: używane jako odbiorniki ruchome lub odbiorniki w pojazdach mogą być rozbudowywane pod kątem wymaganej dokładności i nakładów przewidzianych dla poszczególnych funkcji w ramach projektu. Tachimetry: najwyższa precyzja pozycjonowania, tyczenia, pomiaru i kontroli maszyn. Oprogramowanie biurowe: Oprogramowanie Business Center Heavy Construction Edition stanowi rozbudowywalną platformę dla wszelkich czynności związanych z danymi: od ofert przetargowych po roboty ziemne i materiałowe. ŁĄCZNOŚĆ. Dzięki bezprzewodowej synchronizacji danych pomiędzy kontrolerem a biurem rozwiązanie Connected Controller pozwala zaoszczędzić czas marnowany na poprawki i błędy komunikacji. Symbol ten określa, które z systemów są standardowo wyposażone w funkcjonalność Connected Controller lub stanowią komponent Connected Controller. INSPEKCJA NADZÓR

4 rozbudowywalne rozwiązania = właściwe decyzje Autostrady Przygotowanie placu budowy Roboty ziemne Składowiska odpadów Usuwanie odpadów Budowa tuneli Kolej Górnictwo Oprogramowanie Terenowe Trimble scs900 Oprogramowanie terenowe Trimble SCS900 umożliwia wydajne kontrolowanie i określanie zakresu robót bez potrzeby zatrudniania geodety do pomiarów i tyczenia na placu budowy. Oprogramowanie organizuje informacje w sposób doskonale znany wykonawcom, według: Placów budowy: zawierają informacje dotyczące wszystkich robót wykonywanych w obrębie jednego placu budowy. Projektów: plac budowy może zawierać kilka projektów. Każdy projekt zawiera dane określonego etapu lub czynności wykonywanych w ramach projektu. Poleceń: mogą zawierać instrukcje wykonywania robót lub wyniki pomiarów ukończonych prac na potrzeby zapewniania jakości. Czytelny interfejs sprawia, że obsługa SCS900 jest intuicyjna, a oprogramowanie doskonale nadaje się do niwelacji, tyczenia i pomiarów wykonawczych. Oprogramowanie zapewnia zwiększenie produktywności już od pierwszego dnia robót. Zaawansowana komunikacja umożliwia zaoszczędzenie czasu i kosztów przewozu dokumentacji. Inżynierowie mogą wysyłać zmiany projektowe i polecenia prac do zespołów pracujących w terenie, a pracownicy mogą błyskawicznie przesyłać raporty postępów, informacje o napotkanych problemach oraz dane powykonawcze do biura. Odpowiednia łączność umożliwia zredukowanie opóźnień i zwiększenie prawdopodobieństwa ukończenia projektu na czas, bez przekraczania budżetu.

5 MODUŁ DROGOWY Moduł Drogowy w oprogramowaniu terenowym Trimble SCS900 ułatwia pracę przy budowie dróg i autostrad, dzięki dodatkowym funkcjom wykorzystującym geometrię trasy, kilometraż i zmiany szerokości pasów oraz opcję kilku pasów drogowych. Moduł Drogowy jest odpowiedzią na indywidualne potrzeby związane z tyczeniem dróg. Ponadto, funkcje sprawdzania nachylenia ułatwiają wykonawcom przeprowadzanie kontroli powykonawczej i kontroli jakości. ZAAWANSOWANY MODUŁ POMIAROWY Zaawansowany Moduł Pomiarowy w oprogramowaniu terenowym Trimble SCS900 ułatwia podejmowanie decyzji poprzez gromadzenie dodatkowych danych dla każdego mierzonego punktu: zdjęcia, wymiary, warunki i typ materiału zapewniają więcej cennych informacji o cechach drogi, niż tylko pozycja. Informacje te można zdalnie przesyłać do biura i analizować za pośrednictwem oprogramowania Business Center. BUDOWA TUNELI Łącząc rozwiązania: oprogramowania SCS900 Moduł Tunelowy, kontrolera Trimble Site Tablet oraz tachimetru SPS930 wykonawcy mogą wydajniej prowadzić codzienne pomiary w ramach projektu budowy tuneli lub robót strzałowych. Wykonawca może ograniczyć przestoje wynikające z ręcznych pomiarów, jednocześnie na bieżąco monitorując postępy.

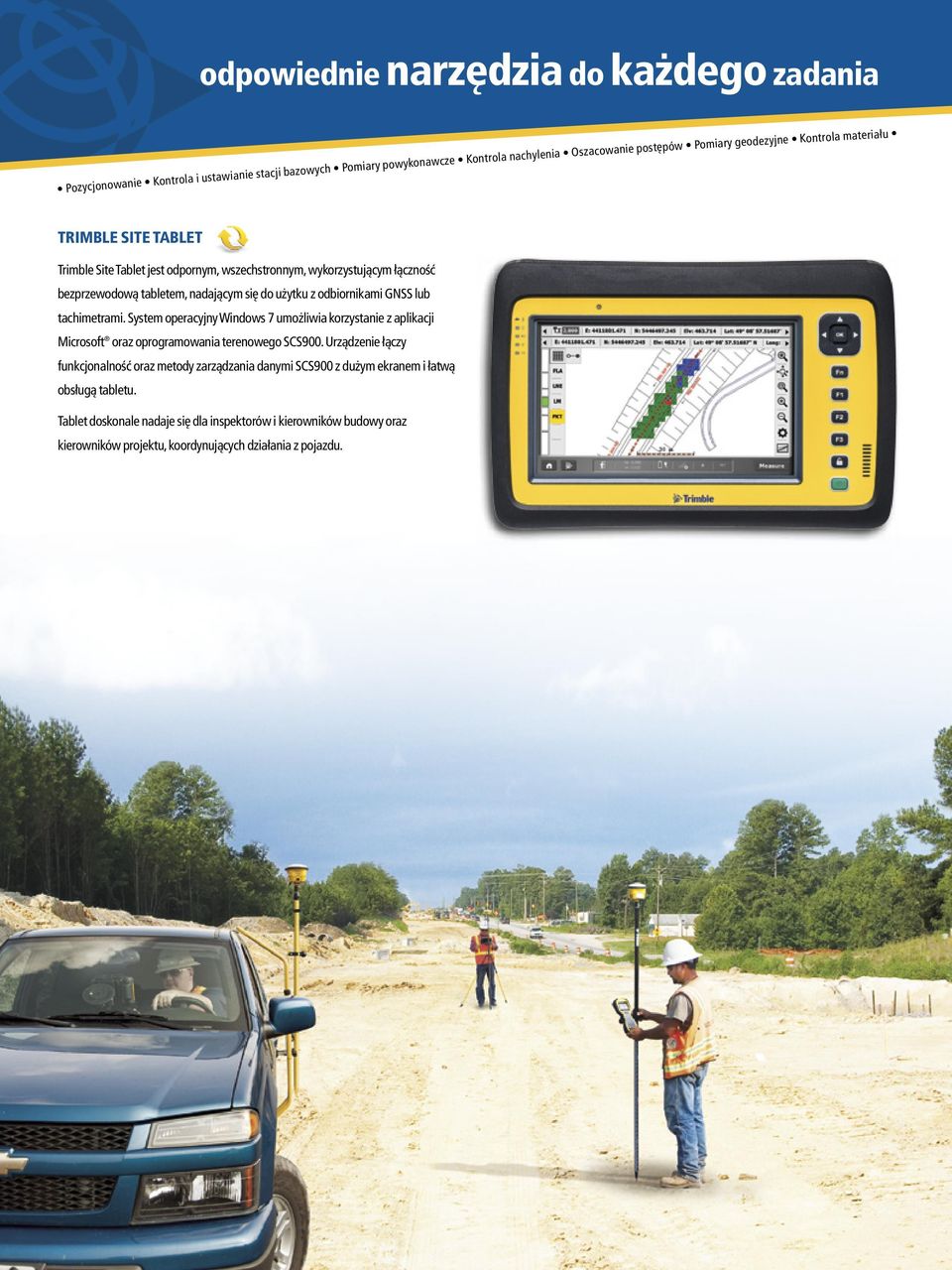

6 odpowiednie narzędzia do każdego zadania Pozycjonowanie Kontrola i ustawianie stacji bazowych Pomiary powykonawcze Kontrola nachylenia Oszacowanie postępów Pomiary geodezyjne Kontrola materiału TRIMBLE SITE TABLET Trimble Site Tablet jest odpornym, wszechstronnym, wykorzystującym łączność bezprzewodową tabletem, nadającym się do użytku z odbiornikami GNSS lub tachimetrami. System operacyjny Windows 7 umożliwia korzystanie z aplikacji Microsoft oraz oprogramowania terenowego SCS900. Urządzenie łączy funkcjonalność oraz metody zarządzania danymi SCS900 z dużym ekranem i łatwą obsługą tabletu. Tablet doskonale nadaje się dla inspektorów i kierowników budowy oraz kierowników projektu, koordynujących działania z pojazdu.

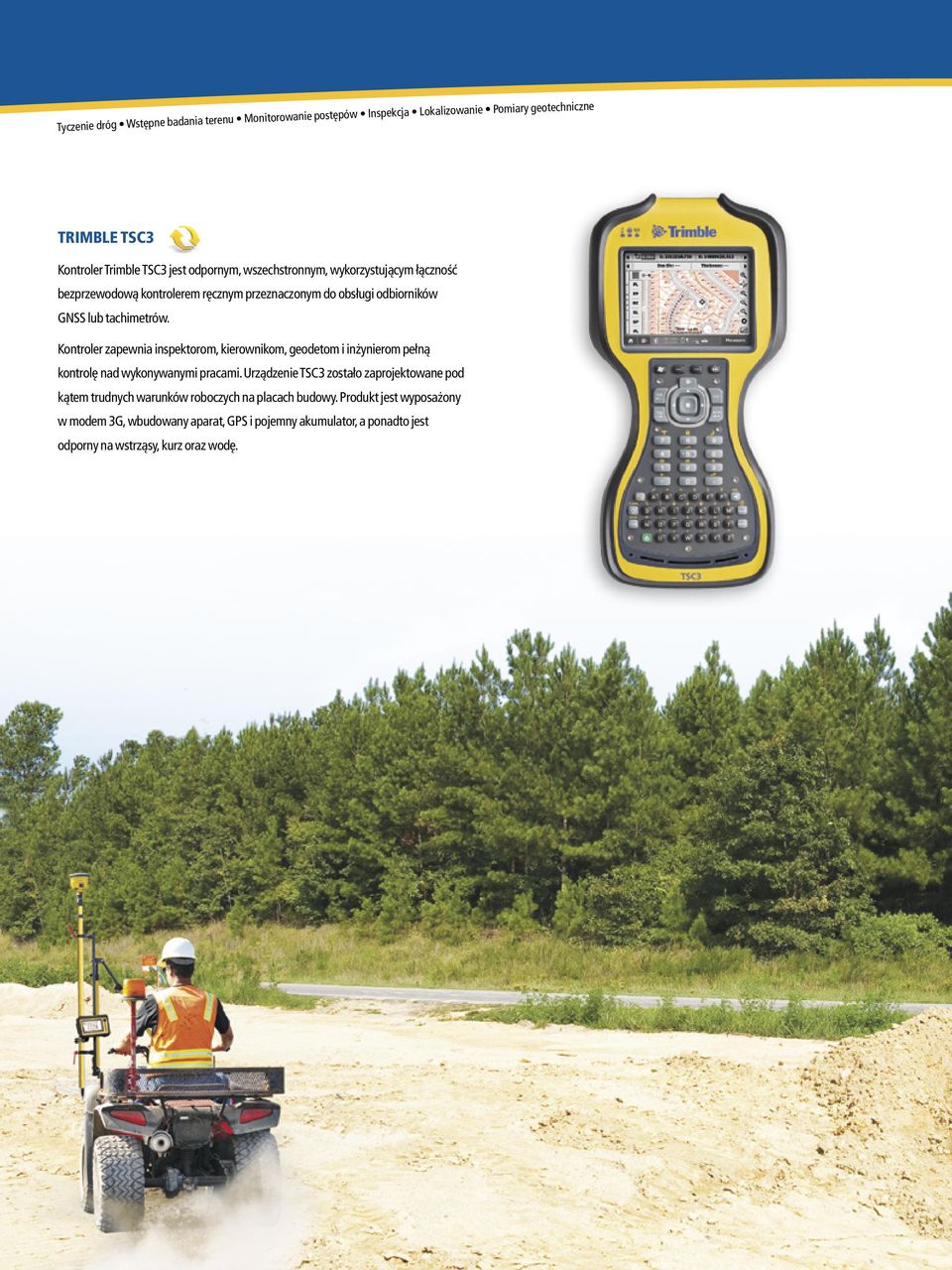

7 Tyczenie dróg Wstępne badania terenu Monitorowanie postępów Inspekcja Lokalizowanie Pomiary geotechniczne trimble TSC3 Kontroler Trimble TSC3 jest odpornym, wszechstronnym, wykorzystującym łączność bezprzewodową kontrolerem ręcznym przeznaczonym do obsługi odbiorników GNSS lub tachimetrów. Kontroler zapewnia inspektorom, kierownikom, geodetom i inżynierom pełną kontrolę nad wykonywanymi pracami. Urządzenie TSC3 zostało zaprojektowane pod kątem trudnych warunków roboczych na placach budowy. Produkt jest wyposażony w modem 3G, wbudowany aparat, GPS i pojemny akumulator, a ponadto jest odporny na wstrząsy, kurz oraz wodę.

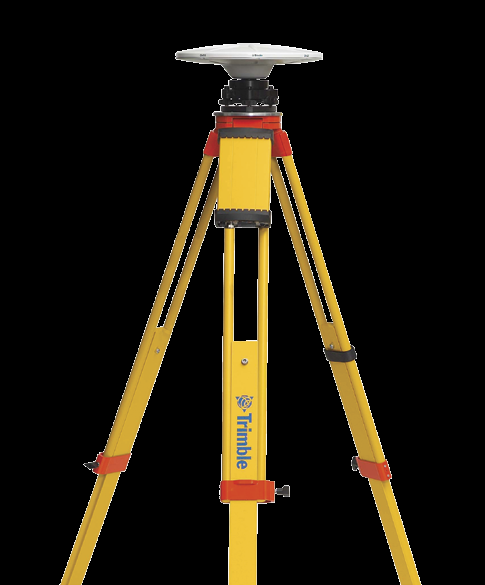

8 GNSS: rozbudowywalne, niezawodne, precyzyjne ODBIORNIKI TRIMBLE GNSS Doskonałe do: robót na większych placach budowlanych zadań wymagających dokładności do 8 mm (0,03 stopy) i większej placów z niezasłoniętym widokiem nieba WYJĄTKOWA ELASTYCZNOŚĆ Odbiorniki Systemów Pozycjonowania Trimble są rozbudowywalne, co umożliwia dostosowanie rozwiązania do wymaganej dokładności pracy, a w konsekwencji pozwala zmniejszyć wydatki. Poprzez zastosowanie technologii Trimble 360 smart antenna SPS985 GNSS oraz odbiornik modułowy SPS855 "widzą" więcej sygnałów z satelitów GNSS niż tradycyjny odbiornik GPS. Dzięki temu możesz spodziewać się wyższej dokładności w bardziej wymagającym środowisku, jak na obszarach miejskich czy terenach zalesionych. Zyskasz większą precyzję w trudniejszych warunkach. STACJE BAZOWE I PRECYZJA Ponieważ atmosfera zniekształca sygnały satelitarne, precyzyjne pozycjonowanie GNSS wymaga odbiornika bazowego i odbiornika ruchomego, które równocześnie odbierają ten sam sygnał satelitarny. Stacja bazowa jest mocowana w ustalonym punkcie, co umożliwia obliczanie korekty niezbędnej do kompensacji zakłóceń atmosferycznych. Korekty są następnie przesyłane drogą radiową do odbiornika ruchomego. Dane ze stacji bazowej i odbiornika ruchomego są razem przetwarzane w odbiorniku ruchomym, co umożliwia precyzyjne określenie jego pozycji. Odbiornik modułowy: Antena GNSS Trimble Zephyr Geodetic Model 2 oraz odbiornik modułowy Trimble SPS855 GNSS zapewniają najdokładniejszą pozycję stacji bazowej i dostarczają poprawki dla odbiorników ruchomych systemów sterowania maszynami.

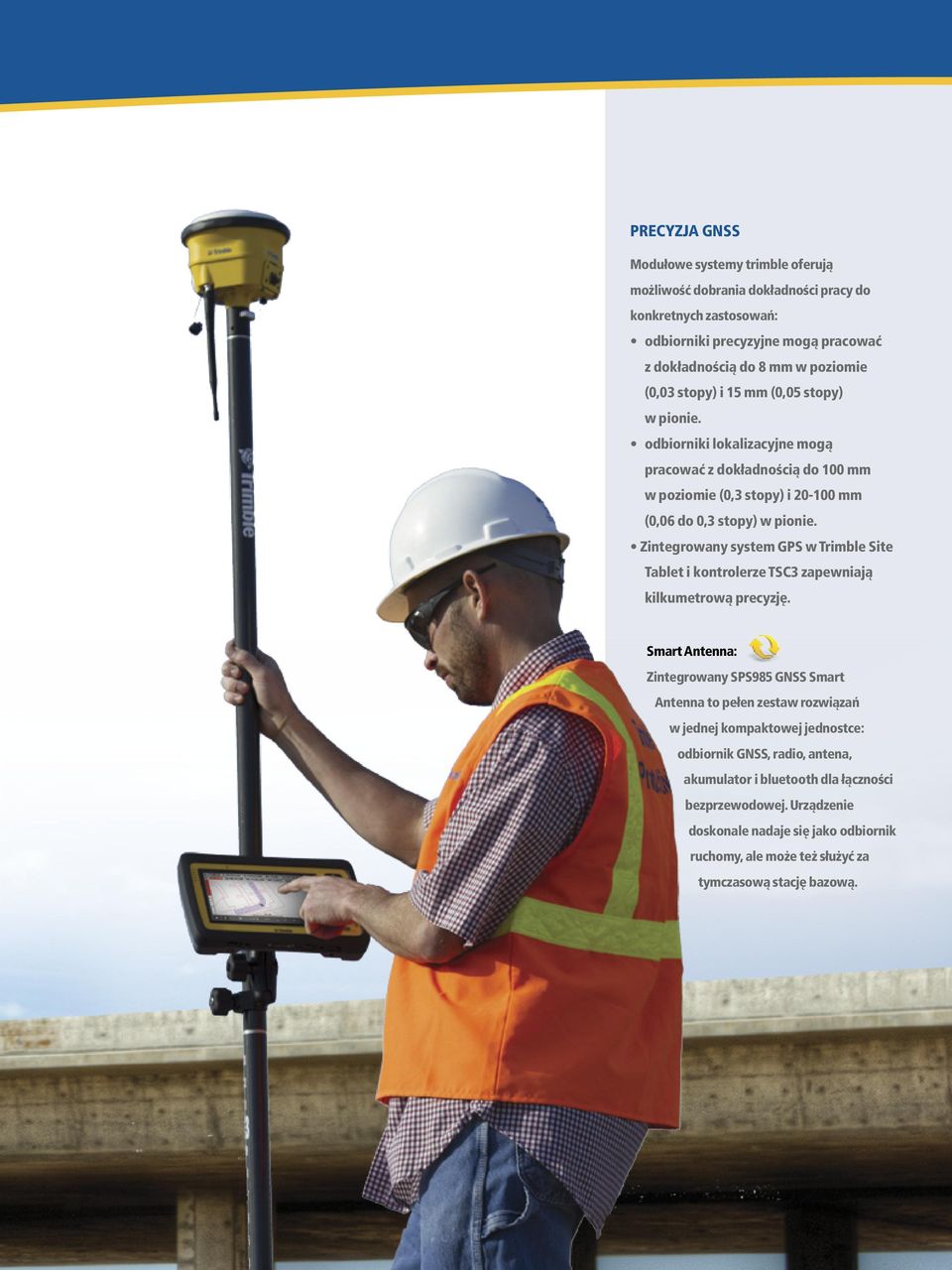

9 PRECYZJA GNSS Modułowe systemy trimble oferują możliwość dobrania dokładności pracy do konkretnych zastosowań: odbiorniki precyzyjne mogą pracować z dokładnością do 8 mm w poziomie (0,03 stopy) i 15 mm (0,05 stopy) w pionie. odbiorniki lokalizacyjne mogą pracować z dokładnością do 100 mm w poziomie (0,3 stopy) i mm (0,06 do 0,3 stopy) w pionie. Zintegrowany system GPS w Trimble Site Tablet i kontrolerze TSC3 zapewniają kilkumetrową precyzję. Smart Antenna: Zintegrowany SPS985 GNSS Smart Antenna to pełen zestaw rozwiązań w jednej kompaktowej jednostce: odbiornik GNSS, radio, antena, akumulator i bluetooth dla łączności bezprzewodowej. Urządzenie doskonale nadaje się jako odbiornik ruchomy, ale może też służyć za tymczasową stację bazową.

10 Tachimetry: pełna kontrola TACHIMETRY Doskonałe do: mniejszych placów budowy (lub większych placów w połączeniu z GNSS) projektów wymagających wyjątkowej precyzji: 3 mm (0,01 stopy) pomiarów w niebezpiecznych lub niedostępnych miejscach wyjątkowo precyzyjnego sterowania i prowadzenia maszyn WYSOKA PRECYZJA POMIARÓW Tachimetry Trimble umożliwiają wyjątkowo precyzyjne i wydajne pozycjonowanie 3D przez jedną osobę. Zautomatyzowane, bezlustrowe tachimetry Trimble SPS930, SPS730 oraz SPS630 oferują największy zasięg pracy, najszybsze aktualizacje i niezrównaną precyzję, co gwarantuje najdokładniejsze pomiary, tyczenie i sterowanie maszynami. Tachimetry oferują szybkie skanowanie i pomiary bezlustrowe dalekiego zasięgu (powyżej 2 kilometrów lub 1,2 mili), dzięki czemu doskonale nadają się do błyskawicznego skanowania powierzchni, a także do prac w miejscach niedostępnych lub na niebezpiecznych obszarach. TECHNOLOGIA TRIMBLE MULTITRACK Technologia Trimble MultiTrack namierza i śledzi lustra na potrzeby tyczenia, pomiarów, kontroli nachylenia i monitorowania. Aktywne cele zapewniają zwiększoną wydajność śledzenia i gwarantują namierzenie właściwego celu, nawet w warunkach dużego zapylenia na placach budowy. PRACA Z MASZYNAMI Tachimetry Trimble umożliwiają wyjątkowo precyzyjne prowadzenie maszyn na potrzeby wykopów, równania, zagęszczania, frezowania i rozkładania nawierzchni bitumicznych. Używanie tachimetrów gwarantuje wysokie dokładności oraz oszczędne wykorzystanie materiałów, pozwala uniknąć konieczności poprawiania prac i przyspiesza niwelację. Tachimetry: Tachimetry elektroniczne zostały zaprojektowane specjalnie z myślą o pracy w warunkach dużego ruchu na terenie placu budowy.

11 PRECYZJA TACHIMETRÓW Tachimetry wykorzystują układy optyczne i/lub wiązki laserowe w celu pomiaru kątów i odległości. W pierwszej kolejności stacja wykonuje pomiary do znanych punktów i oblicza względem nich własne położenie. Następnie obliczana jest trójwymiarowa pozycja celu pomiaru. W trybie robotycznym tachimetr mierzy położenie celu i raportuje je do kontrolera za pośrednictwem połączenia radiowego. Oprogramowanie SCS900 w kontrolerze porównuje pozycje z informacjami projektowymi, aby podać użytkownikowi dane wykopów/nasypów, postępy robót oraz dane do tyczenia. Ponieważ tachimetr posiada opcję pracy w trybie robotycznym, pomiary mogą być prowadzone przez jedną osobę.

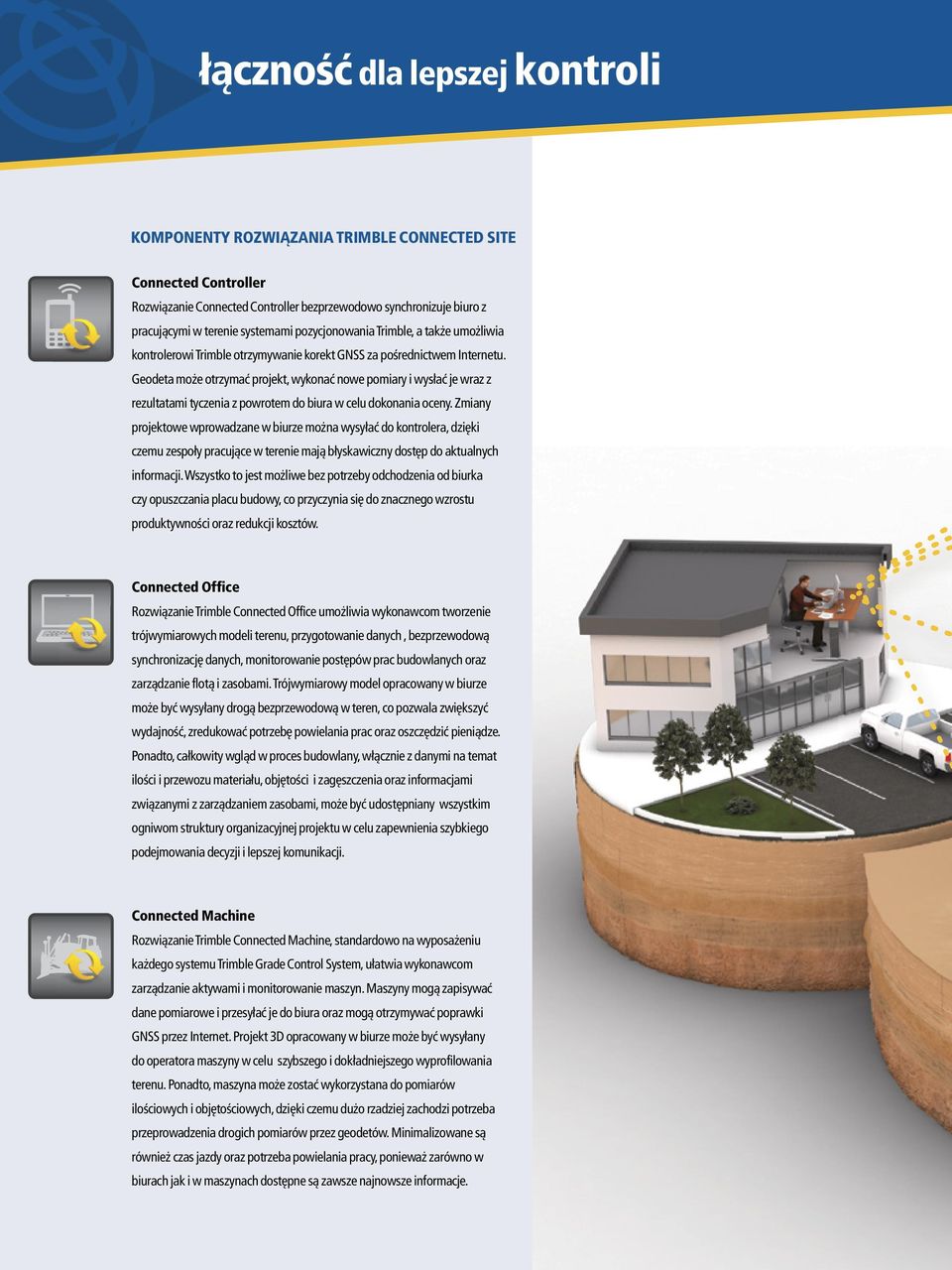

12 łączność dla lepszej kontroli KOMPONENTY ROZWIĄZANIA TRIMBLE CONNECTED SITE Connected Controller Rozwiązanie Connected Controller bezprzewodowo synchronizuje biuro z pracującymi w terenie systemami pozycjonowania Trimble, a także umożliwia kontrolerowi Trimble otrzymywanie korekt GNSS za pośrednictwem Internetu. Geodeta może otrzymać projekt, wykonać nowe pomiary i wysłać je wraz z rezultatami tyczenia z powrotem do biura w celu dokonania oceny. Zmiany projektowe wprowadzane w biurze można wysyłać do kontrolera, dzięki czemu zespoły pracujące w terenie mają błyskawiczny dostęp do aktualnych informacji. Wszystko to jest możliwe bez potrzeby odchodzenia od biurka czy opuszczania placu budowy, co przyczynia się do znacznego wzrostu produktywności oraz redukcji kosztów. Connected Office Rozwiązanie Trimble Connected Office umożliwia wykonawcom tworzenie trójwymiarowych modeli terenu, przygotowanie danych, bezprzewodową synchronizację danych, monitorowanie postępów prac budowlanych oraz zarządzanie flotą i zasobami. Trójwymiarowy model opracowany w biurze może być wysyłany drogą bezprzewodową w teren, co pozwala zwiększyć wydajność, zredukować potrzebę powielania prac oraz oszczędzić pieniądze. Ponadto, całkowity wgląd w proces budowlany, włącznie z danymi na temat ilości i przewozu materiału, objętości i zagęszczenia oraz informacjami związanymi z zarządzaniem zasobami, może być udostępniany wszystkim ogniwom struktury organizacyjnej projektu w celu zapewnienia szybkiego podejmowania decyzji i lepszej komunikacji. Connected Machine Rozwiązanie Trimble Connected Machine, standardowo na wyposażeniu każdego systemu Trimble Grade Control System, ułatwia wykonawcom zarządzanie aktywami i monitorowanie maszyn. Maszyny mogą zapisywać dane pomiarowe i przesyłać je do biura oraz mogą otrzymywać poprawki GNSS przez Internet. Projekt 3D opracowany w biurze może być wysyłany do operatora maszyny w celu szybszego i dokładniejszego wyprofilowania terenu. Ponadto, maszyna może zostać wykorzystana do pomiarów ilościowych i objętościowych, dzięki czemu dużo rzadziej zachodzi potrzeba przeprowadzenia drogich pomiarów przez geodetów. Minimalizowane są również czas jazdy oraz potrzeba powielania pracy, ponieważ zarówno w biurach jak i w maszynach dostępne są zawsze najnowsze informacje.

13 POŁĄCZONY PLAC BUDOWY - TRIMBLE CONNECTED SITE Rozwiązania Connected Office, Connected Controller i Connected Machine tworzą razem system Trimble Connected Site, będący rewolucją w branży budowalnej. Trimble Connected Site to nowe spojrzenie na roboty budowlane. Technologie wchodzące w skład tego systemu poprawiają wydajność i produktywność, jednocześnie minimalizując straty i wydatki. Trimble Connected Site oferuje możliwość oszczędzania czasu i kosztów na każdym etapie budowy, a nawet wyeliminowania niektórych etapów już podczas projektowania, prowadzenia robót i zarządzania. Umożliwia to zwiększenie wydajności projektu, przyspieszenie jego realizacji, podniesienie jakości wykonania i zredukowanie kosztów. ODWIEDŹ ABY DOWIEDZIEĆ SIĘ WIĘCEJ

14 plac budowy z dostępem do danych NIEZAWODNA TECHNOLOGIA. NIEZAWODNE WSPARCIE. Doświadczeni specjaliści branży budowlanej - lokalni dystrybutorzy rozwiązań Trimble - pomogą Ci dobrać technologię, zapewnią lokalną obsługę klienta, szkolenia, serwis oraz profesjonalne wsparcie techniczne. Jeśli dopiero stawiasz pierwsze kroki w branży budowlanej, Twój lokalny dystrybutor zapewni Ci kompleksową obsługę i wsparcie na każdym etapie realizacji. Technologia Trimble w połączeniu ze wsparciem lokalnego dystrybutora na placu budowy to silniejsza i bardziej konkurencyjna pozycja rynkowa Twojej firmy. Dzięki nim, z każdym kolejnym projektem, będziesz podnosił swoją produktywność i dochodowość.

15 SPS985 Precision Rover oraz TSC3 SPS985 Precision Rover oraz Trimble Site Tablet SPS985 Location Rover z Precise Vertical oraz Trimble Site Tablet SPS985 Location Rover oraz Trimble Site Tablet SPS855 Location Rover z Precise Vertical oraz Trimble Site Tablet SPS855 Location Rover oraz Trimble Site Tablet SPS630 SPS730 SPS930 UTS with TSC3 SPS630 SPS730 SPS930 UTS z Trimble Site Tablet Geodezja R A R A SPS630 SPS730 SPS930 UTS z TSC3 Inżynieria Kontrola nachylenia Kierownictwo Nadzorowanie Zarządzanie projektem Inżynieria geotechniczna R A R A R A A A R A R Nadzór budowlany Wykonawcy małych placów budowlanych R = Trimble zaleca A = Alternatywa R A R R A Uwaga: wszystkie rozwiązania podręczne SPS GNSS wymagają korekt ze stacji bazowej SPS985 lub innej internetowej usługi korekt Dokładność tachimetru - Trimble SPS930 Odległość (m) Poziomo (mm) Pionowo (mm) Odległość (ft) Poziomo (ft) Pionowo (ft) ,01 0, ,02 0, ,04 0,04 Trimble GNSS Accuracy Real - Time Kinematic Dokładność w poziomie 8 mm + 1 ppm (0,03 ft + 1 ppm) Dokładność w pionie 15 mm + 1 ppm (0,05 ft + 1 ppm) Trimble VRS Dokładność w poziomie Dokładność w pionie 8 mm + 0,5 ppm (0,03 ft + 0,5 ppm) 15 mm + 0,5 ppm (0,05 ft + 0,5 ppm) Dokładność Trimble Precision GNSS wynosi 8 mm (0,03 ft) w poziomie i 15 mm (0,05 ft) w pionie Trimble Total Station Dokładność przy 100 m wynosi 3 mm (0,01 ft) w poziomie i 1 mm (0,03 ft) w pionie

16 Trimble: standard technologii budowlanej Narzędzia i usługi Trimble umożliwiają zwiększanie wydajności i zysków z projektu, dzięki zintegrowaniu danych dotyczących planowania, projektowania, pozycjonowania oraz kontrolowania maszyn i zarządzania aktywami przez cały okres trwania robót budowlanych. Aby dowiedzieć się, jak zacząć korzystać z zalet technologii usprawniających postępy projektu, prosimy skontaktować się z dystrybutorem. Dostawca produktów Trimble dla budownictwa AMERYKA PÓŁNOCNA Trimble Heavy Civil Construction Division Westmoor Drive, Suite #100 Westminster, Colorado USA (bezpłatny) Telefon Faks EUROPA Trimble Germany GmbH Am Prime Parc Raunheim NIEMCY Telefon Faks AFRYKA I BLISKI WSCHÓD Trimble Export Middle-East P.O. Box LOB / 1607 JAFZ View Dubaj Zjednoczone Emiraty Arabskie Telefon Faks AZJA-PACYFIK Trimble Navigation Singapore PTE Ltd. 80 Marine Parade Road, #22-06 Parkway Parade Singapur, SINGAPUR Telefon Faks CHINY Trimble Beijing 20F, Central Tower, China Overseas Plaza, No.8 Yard, Guang Hua Dong Li, Chaoyang District, Beijing, PRC CHINY Telefon Faks , Trimble Navigation Limited. Wszystkie prawa zastrzeżone. Logo Trimble i Globe & Triangle są znakami towarowymi Trimble Navigation Limited zarejestrowanymi w Stanach Zjednoczonych oraz innych krajach. Connected Site i MultiTrack są znakami towarowymi Trimble Navigation Limited. Microsoft jest znakiem towarowym Microsoft Corporation zarejestrowanym w Stanach Zjednoczonych lub innych krajach. Wszystkie inne znaki towarowe są objęte prawami własności. PN D-16-PL (02/13)
