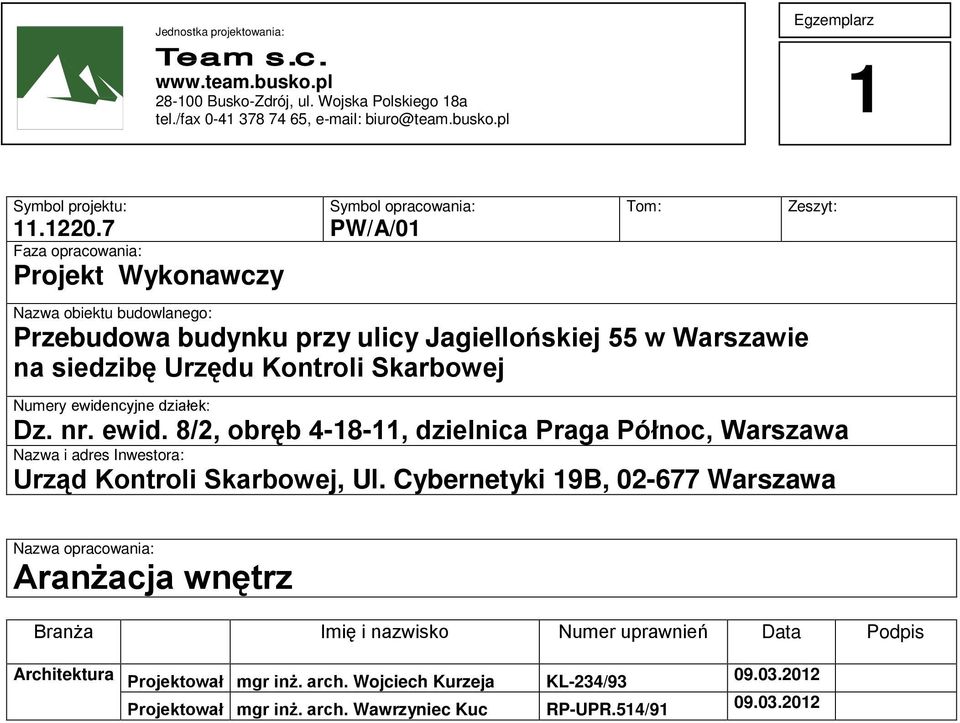

1 Jednostka projektowania: usko-zdrój, ul. Wojska Polskiego 18a tel./fax , 1 Egzemplarz Symbol projektu: Faza opracowania: Projekt Wykonawczy Symbol opracowania: PW//01 Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej Tom: Zeszyt: Numery ewidencyjne działek: Nazwa i adres Inwestora: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19, Warszawa Nazwa opracowania: ranżacja wnętrz ranża Imię i nazwisko Numer uprawnień ata Podpis rchitektura Projektował mgr inż. arch. Wojciech Kurzeja KL-234/93 Projektował mgr inż. arch. Wawrzyniec Kuc RP-UPR.514/91

2 Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej. PROJEKT WYKONWCZY Wyposażenie meblowe I. OPIS TECHNICZNY II. ZESTWIENIE ELOWE III. CZĘŚĆ RYSUNKOW

3 Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej Projekt wykonawczy. Część architektoniczna OPIS TECHNICZNY Wyposażenie meblowe(wg Tab.1), C,, E, H, I, J, K, - Szafy niskie i wysokie, zabudowy, pod zlewy i umywalki.- Wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokrytej obustronnie okleiną sztuczną, klasy higienicznej E1. oki oraz fronty szaf wykonane z płyt o grubości 18 mm wąskie krawędzie oklejone PCV o grubości 2 mm w kolorze płyty. Półki mocowane systemem zapadkowym. Ściana tylnia z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną, o grubości 8 mm, wpuszczona na wpust wyfrezowany w bokach i wieńcach. Uchwyty z aluminium, kolor szafek dąb ciemny lub równoważny. G, Ł- Stoliki w pokojach socjalnych-lat wykonany z płyty wiórowej trzywarstwowej o grubości 25 mm pokrytej obustronnie okleiną sztuczną, odporną na wysoką temperaturę i zarysowania, charakteryzującą się odpornością blatu min. 3 wg normy EN 14322, potwierdzoną odpowiednimi dokumentami od producenta i badaniem na odporność na ścieranie i zarysowania. Klasa higieniczności F1. Krawędzie blatu oklejone PCV o grubości 2mmw kolorze płyty. Stelaż z nogami rurowymi o średnicy 42mm połączonymi w ramę za pomocą odlewów aluminiowych, polerowanych. Stelaż mocowany do blatu na wkręty. Wymagane jest aby stelaż malowany był proszkowo, pierwsza warstwa kolor druga lakier. -Krzesło uniwersalne-rama nóg i spodnia zabudowa ze stali, chromowana powłoka. Siedzisko kubełkowe wykonane z poliwęglanu, plastiku S. L-Lodówka- mała lodówka wolnostojąca, z zamrażalnikiem, energooszczędna. N-Przewijak dla niemowląt- Wykonany na bazie stelaża aluminiowego, malowanego proszkowo. iejsce dla dziecka wykonane z materiału łatwo zmywalnego w kolorze białym lub kremowym. odatkowo wyposażone w zdejmowane boki, zapobiegające wypadnięciu dziecka. O-Siedzisko dla niemowląt-siedzisko z tworzywa sztucznego polipropylenowego. Nogi i stelaż wykonane ze Sali proszkowej. P krzesło wypoczynkowe- Krzesło wykonane na bazie drewna klejonego, siedzisko pokryte skórą ekologiczną i wypełnione pianką poliuretanową. R- Kozetka- wykonana z kształtowników stalowych, pokrytych farbą proszkową. Leże i wezgłowie jest wykonane z płyty wiórowej obitej pianką

4 Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej Projekt wykonawczy. Część architektoniczna poliuretanową i obszyte materiałem skóropodobnym zmywalnym. Wyposażone w regulacją kąta pochylenia wezgłowia. Wyposażenie rchiwum Zakładowego, rchiwum 609 i rchiwum611- REGŁ PRZESUWNY FIRY LOW Z NPĘE ECHNICZNY "LITREG" regał przesuwny 4x1000x612 mm - 15 sztuk regał przesuwny - 8 sztuk regał przesuwny 1x1000+2x750x612 mm - 3 sztuki regał stacjonarny - 2 sztuki WYPOSŻENIE ELOWE (Tab 1.) Oznaczenie na Nazwa J.m Ilość rysunku Szafa ubraniowa szt. 45/45/ Krzesło uniwersalne szt. 33 C Szafka 80/45/180cm szt. 2 Szafka pod zlew 120/60/80 szt. 13 E Szafka pod umywalkę szt. 60/60/80 1 F lat(mb) szt. 2,3 G Stolik 60/60/80 szt. 4 H Szafka 60/60/80 szt. 4 I Szfka pod umywalkę 50/50/80 szt. J Szafka pod zlew 108/60/80 szt. 9 K Szafa pod umywalkę szt. 50/50/80 1 L Lodówka szt. 84,5x49,5x49,5cm 1 Ł Stolik 60/120/80 szt. 5 Szafa aktowa szt. 5 N Przewijak dla niemowląt szt. 1 O Siedzisko dla niemowląt szt. P Fotel do wypoczynku szt. 1 R Kozetka szt. 1 Wyposażenie rchiwum Zakładowego, rchiwum 609 i rchiwum

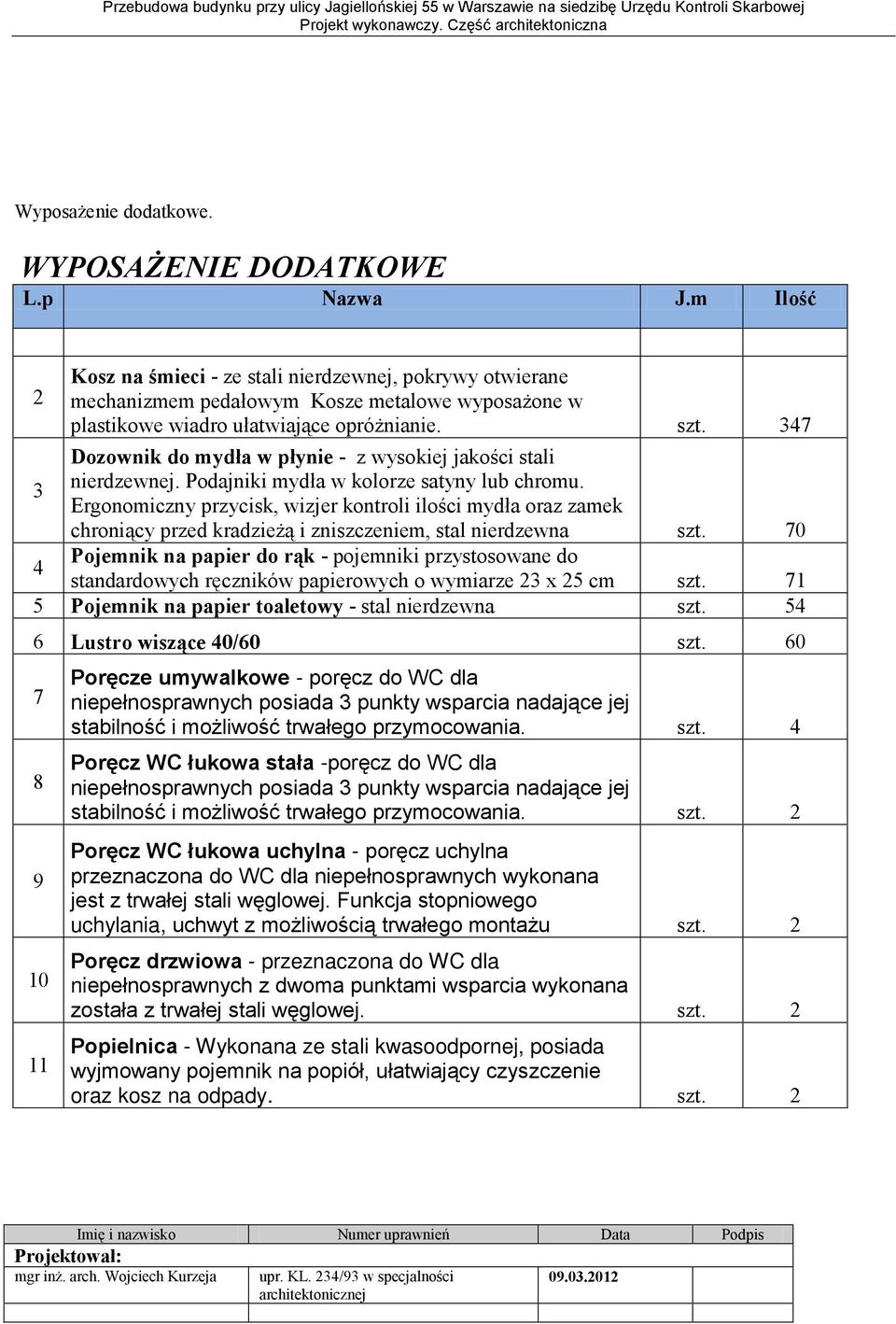

5 Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej Projekt wykonawczy. Część architektoniczna Wyposażenie dodatkowe. WYPOSŻENIE OTKOWE L.p Nazwa J.m Ilość Kosz na śmieci - ze stali nierdzewnej, pokrywy otwierane 2 mechanizmem pedałowym Kosze metalowe wyposażone w plastikowe wiadro ułatwiające opróżnianie. szt. 347 ozownik do mydła w płynie - z wysokiej jakości stali 3 nierdzewnej. Podajniki mydła w kolorze satyny lub chromu. Ergonomiczny przycisk, wizjer kontroli ilości mydła oraz zamek chroniący przed kradzieżą i zniszczeniem, stal nierdzewna szt Pojemnik na papier do rąk - pojemniki przystosowane do standardowych ręczników papierowych o wymiarze 23 x 25 cm szt Pojemnik na papier toaletowy - stal nierdzewna szt Lustro wiszące 40/60 szt Poręcze umywalkowe - poręcz do WC dla niepełnosprawnych posiada 3 punkty wsparcia nadające jej stabilność i możliwość trwałego przymocowania. szt. 4 Poręcz WC łukowa stała -poręcz do WC dla niepełnosprawnych posiada 3 punkty wsparcia nadające jej stabilność i możliwość trwałego przymocowania. szt. 2 Poręcz WC łukowa uchylna - poręcz uchylna przeznaczona do WC dla niepełnosprawnych wykonana jest z trwałej stali węglowej. Funkcja stopniowego uchylania, uchwyt z możliwością trwałego montażu szt. 2 Poręcz drzwiowa - przeznaczona do WC dla niepełnosprawnych z dwoma punktami wsparcia wykonana została z trwałej stali węglowej. szt. 2 Popielnica - Wykonana ze stali kwasoodpornej, posiada wyjmowany pojemnik na popiół, ułatwiający czyszczenie oraz kosz na odpady. szt. 2 Imię i nazwisko Numer uprawnień ata Podpis mgr inż. arch. Wojciech Kurzeja upr. KL. 234/93 w specjalności architektonicznej

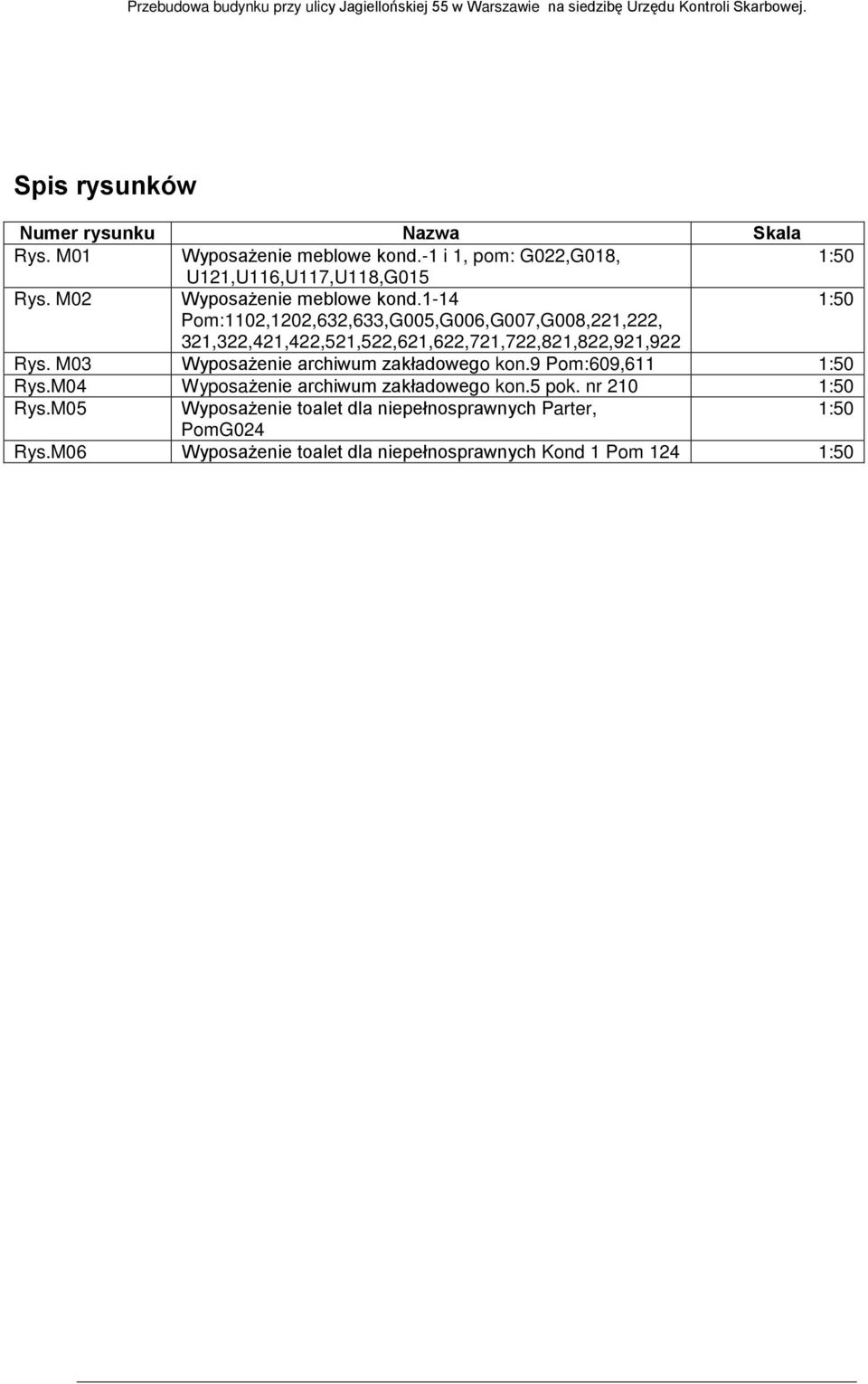

6 Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej. Spis rysunków Numer rysunku Nazwa Skala Rys. 01 Wyposażenie meblowe kond.-1 i 1, pom: G022,G018, U121,U116,U117,U118,G015 Rys. 02 Wyposażenie meblowe kond.1-14 Pom:1102,1202,632,633,G005,G006,G007,G008,221,222, 321,322,421,422,521,522,621,622,721,722,821,822,921,922 Rys. 03 Wyposażenie archiwum zakładowego kon.9 Pom:609,611 Rys.04 Wyposażenie archiwum zakładowego kon.5 pok. nr 210 Rys.05 Wyposażenie toalet dla niepełnosprawnych Parter, PomG024 Rys.06 Wyposażenie toalet dla niepełnosprawnych Kond 1 Pom 124

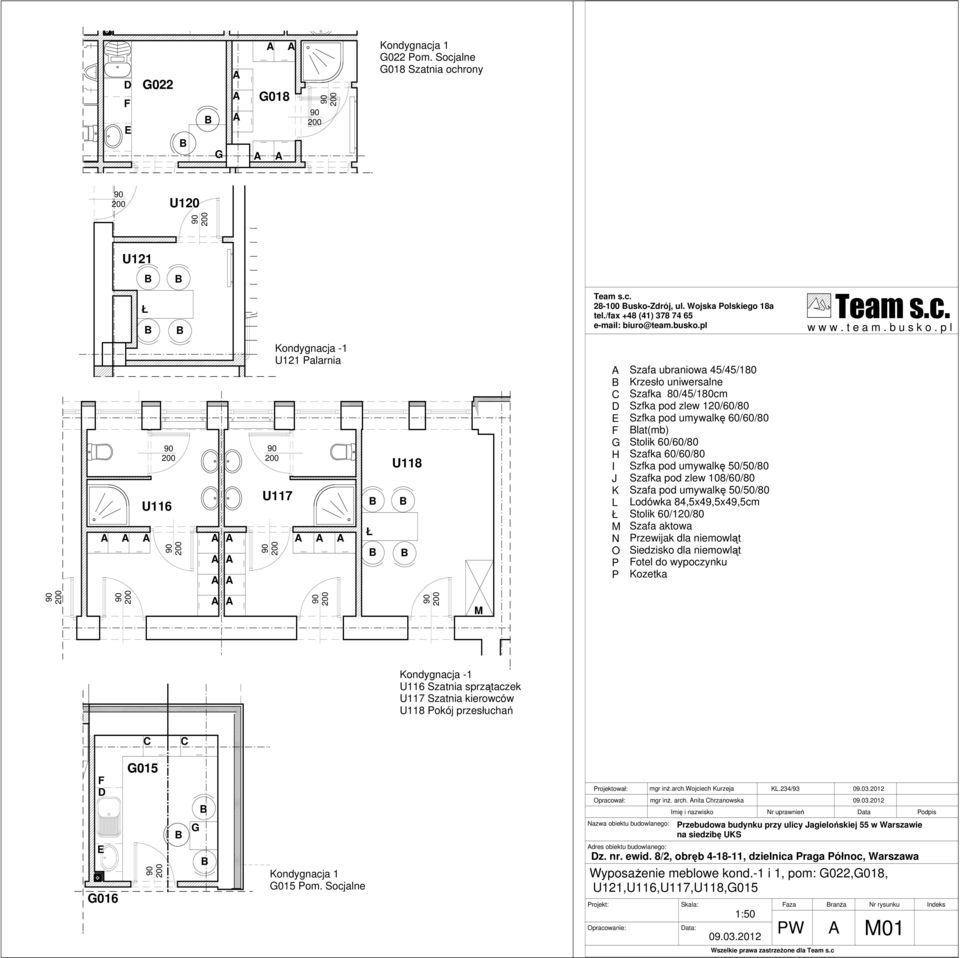

7 F E G022 G G018 Kondygnacja 1 G022 Pom. Socjalne G018 Szatnia ochrony U120 U121 Ł usko-zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl w w w. t e a m. b u s k o. p l U116 Kondygnacja -1 U121 Palarnia U117 Ł U118 C E F G H I J K L Ł N O P P Szafa ubraniowa 45/45/180 Krzesło uniwersalne Szafka 80/45/180cm Szfka pod zlew 120/60/80 Szfka pod umywalkę 60/60/80 lat(mb) Stolik 60/60/80 Szafka 60/60/80 Szfka pod umywalkę 50/50/80 Szafka pod zlew 108/60/80 Szafa pod umywalkę 50/50/80 Lodówka 84,5x49,5x49,5cm Stolik 60/120/80 Szafa aktowa Przewijak dla niemowląt Siedzisko dla niemowląt Fotel do wypoczynku Kozetka Kondygnacja -1 U116 Szatnia sprzątaczek U117 Szatnia kierowców U118 Pokój przesłuchań C C F G015 Opracował: mgr inż.arch.wojciech Kurzeja mgr inż. arch. nita Chrzanowska Imię i nazwisko KL.234/93 Nr uprawnień ata Podpis E G016 G Kondygnacja 1 G015 Pom. Socjalne dres obiektu budowlanego: Projekt: Opracowanie: Przebudowa budynku przy ulicy Jagielońskiej 55 w Warszawie na siedzibę UKS Wyposażenie meblowe kond.-1 i 1, pom: G022,G018, U121,U116,U117,U118,G015 Skala: ata: Faza PW ranża Nr rysunku 01 Indeks Wszelkie prawa zastrzeżone dla Team s.c

8 J 223 Kondygnacja 3,4,5,6,8,9,10,11,12 agazyn œrodków czystoœci Kawiarka 1102 L 1101 Kondygnacja 14, ,1202 neks kuchenny usko-zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl w w w. t e a m. b u s k o. p l G007 F Ł K 633 F Kondygnacja agazyn œrodków czystoœci 633 Kawiarka G008 P C E F G H I J K L Ł N O P P Szafa ubraniowa 45/45/180 Krzesło uniwersalne Szafka 80/45/180cm Szfka pod zlew 120/60/80 Szfka pod umywalkę 60/60/80 lat(mb) Stolik 60/60/80 Szafka 60/60/80 Szfka pod umywalkę 50/50/80 Szafka pod zlew 108/60/80 Szafa pod umywalkę 50/50/80 Lodówka 84,5x49,5x49,5cm Stolik 60/120/80 Szafa aktowa Przewijak dla niemowląt Siedzisko dla niemowląt Fotel do wypoczynku Kozetka R Ł O G006 N G005 Ł G029 Opracował: mgr inż.arch.wojciech Kurzeja mgr inż. arch. nita Chrzanowska Imię i nazwisko KL.234/93 Nr uprawnień ata Podpis Przebudowa budynku przy ulicy Jagielońskiej 55 w Warszawie na siedzibę UKS alustrada H=110 cm dres obiektu budowlanego: Wyposażenie meblowe kond.1-14 Pom:1102,1202,632,633,G005,G006,G007,G008,221,222, 321,322,421,422,521,522,621,622,721,722,821,822,921,922 Kondygnacja 1 G005, G006, G007 Pokoje przesłuchań G008 Pokój matki z dzieckiem Projekt: Opracowanie: Skala: ata: Faza ranża Nr rysunku Indeks PW 02 Wszelkie prawa zastrzeżone dla Team s.c

9 alow Spółka z o.o. ul. Wojska Polskiego Suwałki Regały przesuwne Regały stacjonarne 210 Regały stacjonarne Regały przesuwne 1x1000+2x750x612 mm Słup 48x36 1x1000+2x750x612 mm 1x1000+2x750x612 mm I I 5 6 II C E REGŁ PRZESUWNY FIRY LOW Z NPĘE ECHNICZNY "LITREG" regał przesuwny 4x1000x612 mm - 15 sztuk regał przesuwny - 8 sztuk regał przesuwny 1x1000+2x750x612 mm - 3 sztuki regał stacjonarny - 2 sztuki usko-zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl Opracował: dres obiektu budowlanego: mgr inż.arch.wojciech Kurzeja mgr inż. arch. nita Chrzanowska Imię i nazwisko KL.234/93 w w w. t e a m. b u s k o. p l Nr uprawnień ata Podpis Przebudowa budynku przy ulicy Jagielońskiej 55 w Warszawie na siedzibę UKS Wyposażenie archiwum zakładoweg kon.9 Pom:609,611 Projekt: Opracowanie: Skala: ata: Faza ranża Nr rysunku Indeks PW 03 Wszelkie prawa zastrzeżone dla Team s.c

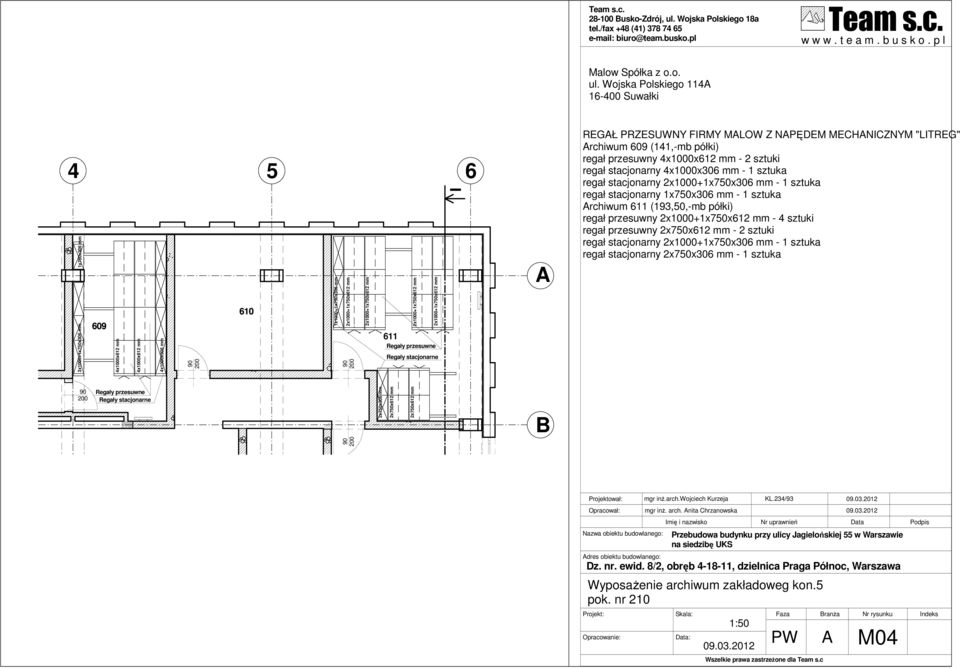

10 usko-zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) w w w. t e a m. b u s k o. p l alow Spółka z o.o. ul. Wojska Polskiego Suwałki 4 1x750x306 mm 3x1000+1x750x306 mm 609 4x1000x612 mm 4x1000x612 mm 4x1000x306 mm x1000+1x750x306 mm 611 REGŁ PRZESUWNY FIRY LOW Z NPĘE ECHNICZNY "LITREG" rchiwum 609 (141,-mb półki) regał przesuwny 4x1000x612 mm - 2 sztuki regał stacjonarny 4x1000x306 mm - 1 sztuka regał stacjonarny 2x1000+1x750x306 mm - 1 sztuka regał stacjonarny 1x750x306 mm - 1 sztuka rchiwum 611 (193,50,-mb półki) regał przesuwny 2x1000+1x750x612 mm - 4 sztuki regał przesuwny 2x750x612 mm - 2 sztuki regał stacjonarny 2x1000+1x750x306 mm - 1 sztuka regał stacjonarny 2x750x306 mm - 1 sztuka 2x1000+1x750x612 mm 2x1000+1x750x612 mm 2x1000+1x750x612 mm 2x1000+1x750x612 mm Regały przesuwne Regały stacjonarne I 6 Regały przesuwne Regały stacjonarne 2x750x306 mm 2x750x612 mm 2x750x612 mm Opracował: dres obiektu budowlanego: mgr inż.arch.wojciech Kurzeja mgr inż. arch. nita Chrzanowska Imię i nazwisko Wyposażenie archiwum zakładoweg kon.5 pok. nr 210 Projekt: Opracowanie: Skala: ata: KL.234/93 Nr uprawnień Faza PW Wszelkie prawa zastrzeżone dla Team s.c ranża ata Przebudowa budynku przy ulicy Jagielońskiej 55 w Warszawie na siedzibę UKS Nr rysunku 04 Podpis Indeks

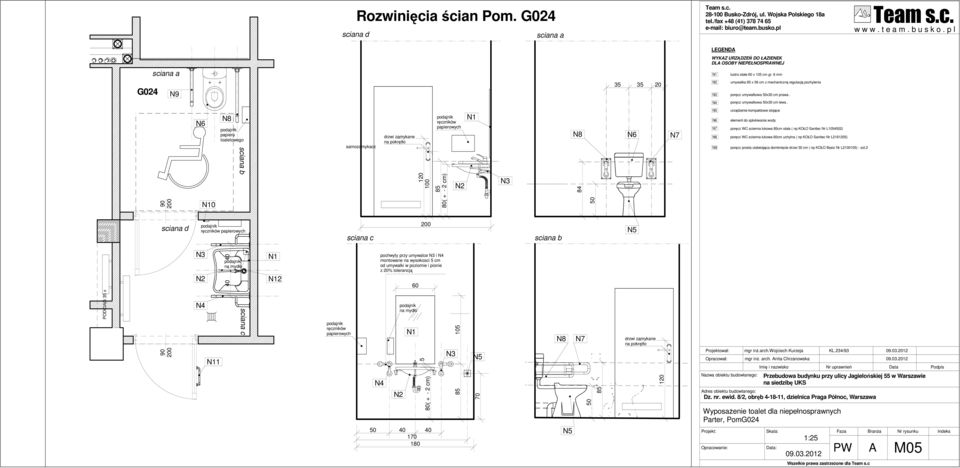

11 sciana d Rozwinięcia ścian Pom. G024 sciana a usko-zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl w w w. t e a m. b u s k o. p l LEGEN WYKZ URZĄZEŃ O ŁZIENEK L OSOY NIEPEŁNOSPRWNEJ sciana a lustro stałe 60 x 105 cm gr. 6 mm G024 N umywalka 65 x 56 cm z mechaniczną regulacją pochylenia poręcz umywalkowa 50x30 cm prawa. N4 poręcz umywalkowa 50x30 cm lewa. POCIĄG 35 x sciana d N6 N4 0 1 N8 papieru toaletowego ręczników papierowych na mydło sciana b sciana c 2 ręczników papierowych samozamykacz sciana c drzwi zamykane na pokrętło 60 na mydło ( cm) ręczników papierowych 85 80( cm) pochwyty przy umywalce i N4 montowane na wysokosci 5 cm od umywalki w poziomie i pionie z 20% tolerancją N N sciana b N8 N N6 drzwi zamykane na pokrętło 120 N7 N6 N7 N8 N9 Opracował: dres obiektu budowlanego: Przebudowa budynku przy ulicy Jagielońskiej 55 w Warszawie na siedzibę UKS Projekt: Opracowanie: urządzenie kompaktowe stojące element do spłukiwania wody poręcz WC scienna łukowa 85cm stała ( np KOŁO Sanitec Nr L ) poręcz WC scienna łukowa 60cm uchylna ( np KOŁO Sanitec Nr L ) poręcz prosta ułatwiająca domknięcie drzwi 30 cm ( np KOŁO asic Nr L ) - szt.2 mgr inż.arch.wojciech Kurzeja mgr inż. arch. nita Chrzanowska Imię i nazwisko Skala: ata: 1:25 KL.234/93 Wyposażenie toalet dla niepełnosprawnych Parter, PomG024 Nr uprawnień ata Podpis Faza ranża Nr rysunku Indeks PW 05 Wszelkie prawa zastrzeżone dla Team s.c

12 Rozwinięcia ścian Pom. 124 sciana a sciana b usko-zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl w w w. t e a m. b u s k o. p l N8 N6 N7 N8 N7 sciana a na mydło 2 sciana d 124 G N9 N6 N8 papieru toaletowego sciana b sciana c sciana d sciana c N4 ręczników papierowych sciana c 1 pochwyty przy umywalce i N4 montowane na wysokosci 5 cm od umywalki w poziomie i pionie z 20% tolerancją 60 Toaleta dla niepełniosprawnych. pom 124 Poziom1 ręczników papierowych N4 na mydło 5 80( cm) ręczników papierowych 85 80( cm) 2 Opracował: dres obiektu budowlanego: mgr inż.arch.wojciech Kurzeja mgr inż. arch. nita Chrzanowska Imię i nazwisko Wyposażenie toalet dla niepełnosprawnych Kond 1 Pom 124 Projekt: Opracowanie: Skala: ata: 1:25 KL.234/93 Nr uprawnień Faza PW ranża ata Przebudowa budynku przy ulicy Jagielońskiej 55 w Warszawie na siedzibę UKS Nr rysunku 06 Podpis Indeks Wszelkie prawa zastrzeżone dla Team s.c
