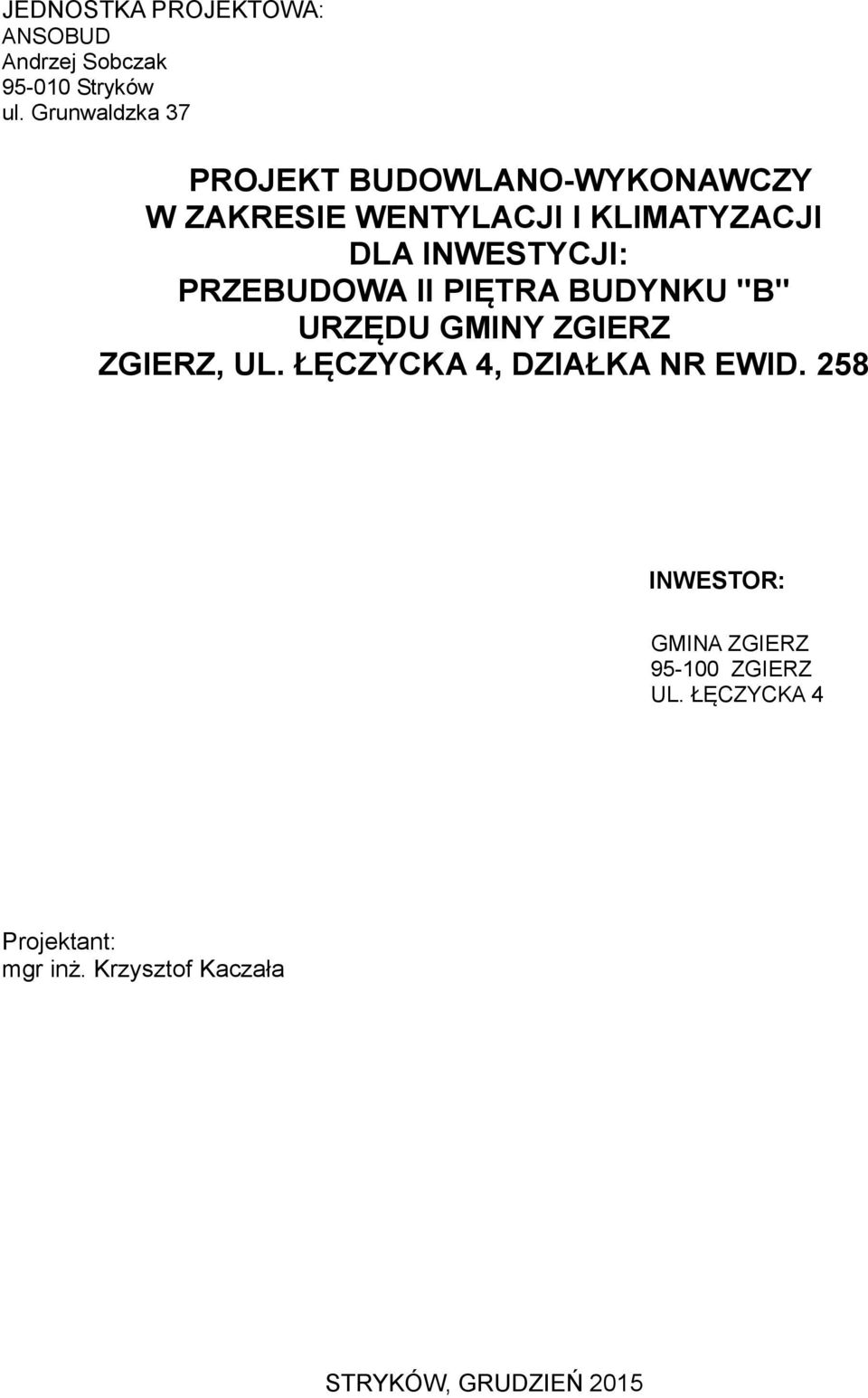

1 JEDNOSTKA PROJEKTOWA: ANSOBUD Andrzej Sobczak Stryków ul. Grunwaldzka 37 PROJEKT BUDOWLANO-WYKONAWCZY W ZAKRESIE WENTYLACJI I KLIMATYZACJI DLA INWESTYCJI: PRZEBUDOWA II PIĘTRA BUDYNKU "B" URZĘDU GMINY ZGIERZ ZGIERZ, UL. ŁĘCZYCKA 4, DZIAŁKA NR EWID. 258 INWESTOR: GMINA ZGIERZ ZGIERZ UL. ŁĘCZYCKA 4 Projektant: mgr inż. Krzysztof Kaczała STRYKÓW, GRUDZIEŃ 2015

INWESTYCJI: PRZEBUDOWA II PIĘTRA BUDYNKU "B" URZĘDU GMINY ZGIERZ ZGIERZ, UL.

2 Projekt budowlany instalacji wenttylacji i klimatyzacji II piętro budynek B Urządu Gminy Zgierz 1. Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis stanu istniejącego Opis przyjętego rozwiązania Instalacja chłodzenia pomieszczeń Instalacja wentylacji Wytyczne wykonawcze Uwagi końcowe... 5 Spis rysunków 1. Rzut II piętra instalacja wentylacji i klimatyzacji SKALA 1:100 1/5

Opis przyjętego rozwiązania... 2 5.1. Instalacja chłodzenia pomieszczeń.... 2 5.2. Instalacja wentylacji.... 2 5.3.

3 Projekt budowlany instalacji wenttylacji i klimatyzacji II piętro budynek B Urządu Gminy Zgierz Przedmiotem opracowania jest instalacja chłodzenia i wentylacji pomieszczenia sali konferencyjnej w budynku B Urzędu Gminy Zgierz. Podstawą opracowania są: zlecenie inwestora Podkłady budowlane przekazane przez Inwestora Wizja lokalna Obowiązujące normy i przepisy Opracowanie obejmuje swoim zakresem rozwiązania instalacji chłodzenia i wentylacji pomieszczenia, bilans zysków ciepła, dobór urządzeń. Instalacja zaprojektowana w układzie freonowym. Pomieszczenie objęte opracowaniem znajduje się na II piętrze budynku B. W pomieszczeniu ściana południowa wyposażona w okna z nawiewnikami. Dla zniwelowania znacznych zysków ciepła od nasłonecznienia i ludzi dobrano klimatyzator kasetonowy typu split o mocy chłodniczej 14 kw AUYG54LRLA firmy Fujitsu z jednostką zewnętrzną AOYG54LATT Sterownie klimatyzatorami za pośrednictwem pilota przewodowego dostarczanego w komplecie z urządzeniem. Czynnikiem chłodniczym w instalacji jest gaz R410A. Założenia projektowe ilość powietrza wentylacyjnego pomieszczenie socjalne 70 m3/h sala konferencyjna 20m3/h na osobę pomieszczenia WC 50 m3/h na muszlę ustępową, 25m3/h pisuar Nawiew powietrza z wykorzystaniem nawiewników okiennych zgodnie z projektem architektury. Wyciąg powietrza realizowany za pośrednictwem dwóch wentylatorów wspomagających montowanych na przewodach wentylacji grawitacyjnej Do wyciągu powietrza dobrano wentylatory kanałowe o wydajności 200m3/h każdy SILENT-300 PLUS DESIGN CRZ Venture Industries. Całkowita ilość powietrza wywiewanego 20m3/h x 20 = 400 m3/h 2/5

Podstawą opracowania są: zlecenie inwestora Podkłady budowlane przekazane przez Inwestora Wizja lokalna Obowiązujące normy i przepisy Opracowanie obejmuje swoim zakresem rozwiązania instalacji

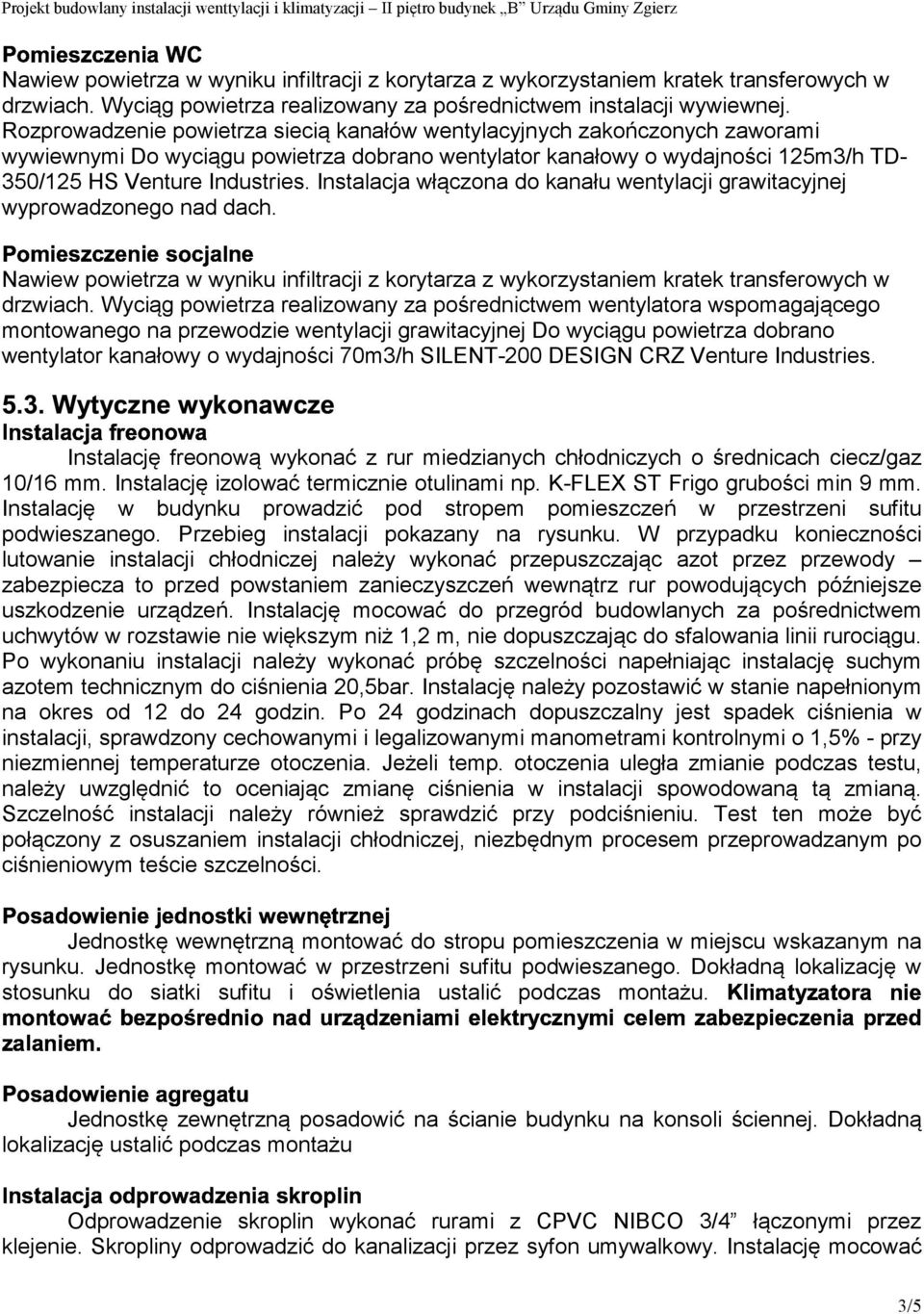

4 Projekt budowlany instalacji wenttylacji i klimatyzacji II piętro budynek B Urządu Gminy Zgierz Nawiew powietrza w wyniku infiltracji z korytarza z wykorzystaniem kratek transferowych w drzwiach. Wyciąg powietrza realizowany za pośrednictwem instalacji wywiewnej. Rozprowadzenie powietrza siecią kanałów wentylacyjnych zakończonych zaworami wywiewnymi Do wyciągu powietrza dobrano wentylator kanałowy o wydajności 125m3/h TD- 350/125 HS Venture Industries. Instalacja włączona do kanału wentylacji grawitacyjnej wyprowadzonego nad dach. Nawiew powietrza w wyniku infiltracji z korytarza z wykorzystaniem kratek transferowych w drzwiach. Wyciąg powietrza realizowany za pośrednictwem wentylatora wspomagającego montowanego na przewodzie wentylacji grawitacyjnej Do wyciągu powietrza dobrano wentylator kanałowy o wydajności 70m3/h SILENT-200 DESIGN CRZ Venture Industries. Instalację freonową wykonać z rur miedzianych chłodniczych o średnicach ciecz/gaz 10/16 mm. Instalację izolować termicznie otulinami np. K-FLEX ST Frigo grubości min 9 mm. Instalację w budynku prowadzić pod stropem pomieszczeń w przestrzeni sufitu podwieszanego. Przebieg instalacji pokazany na rysunku. W przypadku konieczności lutowanie instalacji chłodniczej należy wykonać przepuszczając azot przez przewody zabezpiecza to przed powstaniem zanieczyszczeń wewnątrz rur powodujących późniejsze uszkodzenie urządzeń. Instalację mocować do przegród budowlanych za pośrednictwem uchwytów w rozstawie nie większym niż 1,2 m, nie dopuszczając do sfalowania linii rurociągu. Po wykonaniu instalacji należy wykonać próbę szczelności napełniając instalację suchym azotem technicznym do ciśnienia 20,5bar. Instalację należy pozostawić w stanie napełnionym na okres od 12 do 24 godzin. Po 24 godzinach dopuszczalny jest spadek ciśnienia w instalacji, sprawdzony cechowanymi i legalizowanymi manometrami kontrolnymi o 1,5% - przy niezmiennej temperaturze otoczenia. Jeżeli temp. otoczenia uległa zmianie podczas testu, należy uwzględnić to oceniając zmianę ciśnienia w instalacji spowodowaną tą zmianą. Szczelność instalacji należy również sprawdzić przy podciśnieniu. Test ten może być połączony z osuszaniem instalacji chłodniczej, niezbędnym procesem przeprowadzanym po ciśnieniowym teście szczelności. Jednostkę wewnętrzną montować do stropu pomieszczenia w miejscu wskazanym na rysunku. Jednostkę montować w przestrzeni sufitu podwieszanego. Dokładną lokalizację w stosunku do siatki sufitu i oświetlenia ustalić podczas montażu. Jednostkę zewnętrzną posadowić na ścianie budynku na konsoli ściennej. Dokładną lokalizację ustalić podczas montażu Odprowadzenie skroplin wykonać rurami z CPVC NIBCO 3/4 łączonymi przez klejenie. Skropliny odprowadzić do kanalizacji przez syfon umywalkowy. Instalację mocować 3/5

Rozprowadzenie powietrza siecią kanałów wentylacyjnych zakończonych zaworami wywiewnymi Do wyciągu powietrza dobrano wentylator kanałowy o wydajności 125m3/h TD- 350/125 HS Venture Industries.

5 Projekt budowlany instalacji wenttylacji i klimatyzacji II piętro budynek B Urządu Gminy Zgierz Zaprojektowane urządzenia zasilane 3 fazowo Zapotrzebowanie mocy 4,43 kw, maksymalny pobór prądu 16A. Do urządzeń doprowadzić przewody zasilające oraz sterujące do przegród budowlanych za pośrednictwem uchwytów. Przebieg instalacji pokazany na rysunku. Do wykonania instalacji stosować materiały niepalne. Przejście instalacji przez przegrody oddzielenia pożarowego zabezpieczyć masą uszczelniającą np. firmy HILTI typ CP 620. Urządzenie klimatyzacyjne wyposażone w sterownik bezprzewodowy. Dostępne następujące tryby pracy: chłodzenie, grzanie, osuszanie, wentylacja. Kanały wentylacyjne W projekcie zastosowano kanały wentylacyjne z blachy ocynkowanej okrągłe SPIRO. Łączenia kanałów okrągłych okleić taśmami uszczelniającymi przylepnymi. Kanały podwieszać do przegród budowlanych przy pomocy typowych zawiesi wentylacyjnych. Wentylatory z przewodami połączyć za pośrednictwem połączeń elastycznych. Regulacja instalacji wentylacji Celem uzyskania wymaganego rozdziału powietrza zamontować przepustnice regulacyjne przed zaworami wentylacyjnymi Elementy nawiewne i wywiewne Do wywiewu powietrza zastosowano zawory wywiewne. Układ sterowania i automatycznej regulacji Wentylatory w pomieszczeniu sali konferencyjnej załączane odrębnym włącznikiem. Wentylator wyciągowy pomieszczeń WC pracuje w trybie ciągłym. Wentylator wyciągowy w pomieszczeniu socjalny załączany z oświetleniem z wyłącznikiem czasowym Przegląd i serwis urządzeń i instalacji Instalacje i urządzenia wentylacji mechanicznej podlegają okresowemu przeglądowi, czyszczeniu lub dezynfekcji, lub wymianie elementów instalacji zgodnie z zaleceniami producenta, nie rzadziej niż co 12 miesięcy. Wszystkie czynności muszą być udokumentowane protokołami. Wykonać przebicia w przegrodach budowlanych dla instalacji freonowych i instalacji odprowadzenia skroplin. Przebicia wykonać techniką wiercenia. Przejścia przez przegrody zabezpieczyć odcinkami rur stalowych. Po wykonaniu instalacji uzupełnić ubytki tynku oraz odnowić powłoki malarskie i dekarskie w miejscu prowadzenia prac. 4/5

Do wykonania instalacji stosować materiały niepalne. Przejście instalacji przez przegrody oddzielenia pożarowego zabezpieczyć masą uszczelniającą np. firmy HILTI typ CP 620.

6 Projekt budowlany instalacji wenttylacji i klimatyzacji II piętro budynek B Urządu Gminy Zgierz Opracował : mgr inż. Krzysztof Kaczała 5/5
