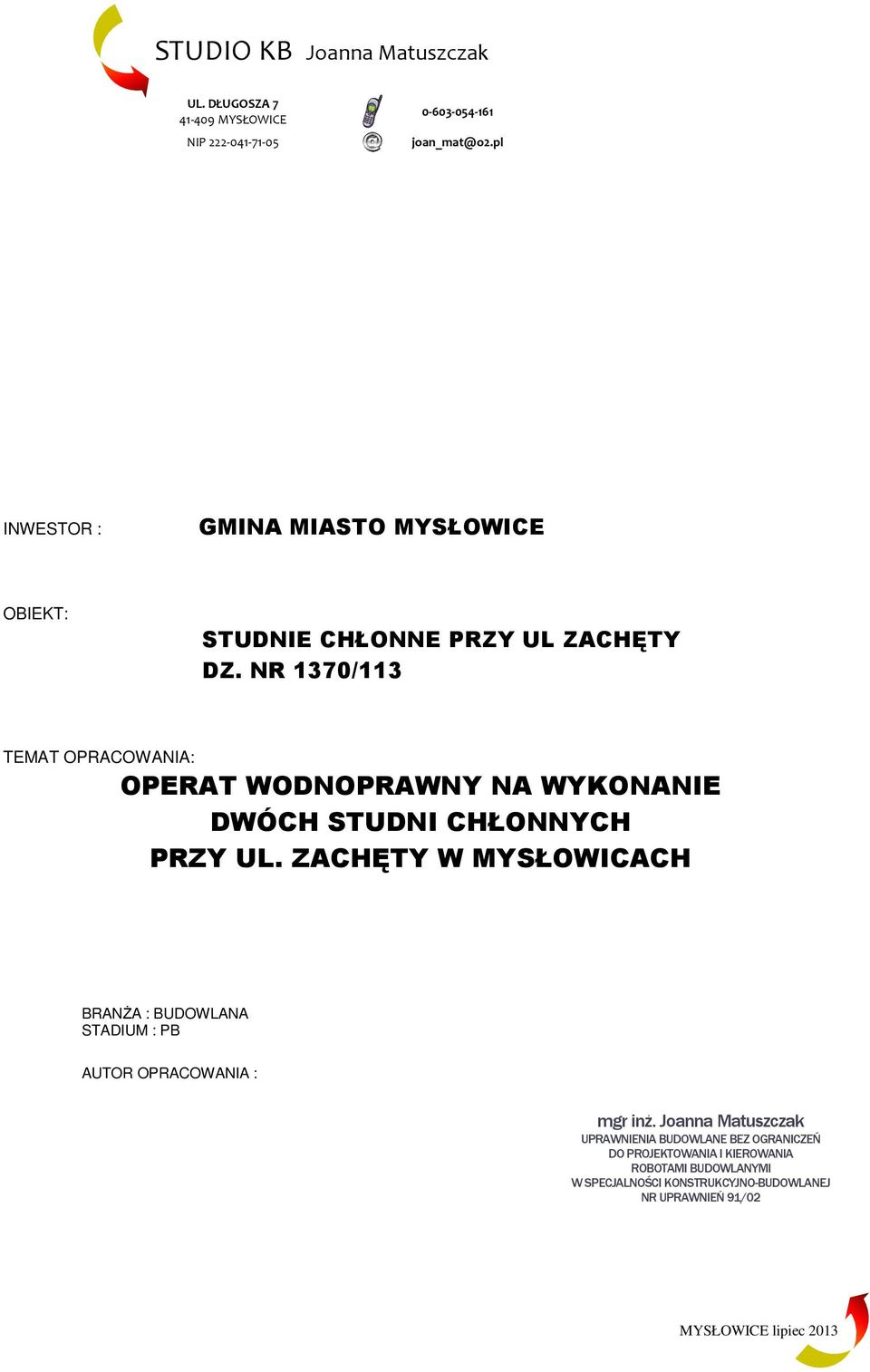

1 KOPIA ZAPASOWA EGZEMPLARZ INWESTORA PINB a/a STUDIO KB Joanna Matuszczak UL. DŁUGOSZA MYSŁOWICE NIP joan_mat@o2.pl INWESTOR : GMINA MIASTO MYSŁOWICE OBIEKT: STUDNIE CHŁONNE PRZY UL ZACHĘTY DZ. NR 1370/113 TEMAT OPRACOWANIA: OPERAT WODNOPRAWNY NA WYKONANIE DWÓCH STUDNI CHŁONNYCH PRZY UL. ZACHĘTY W MYSŁOWICACH BRANŻA : BUDOWLANA STADIUM : PB AUTOR OPRACOWANIA : CZĘŚĆ KONSTRUKCYJNA mgr inż. architekt Danuta Fedorowicz U P R A W N I E N I A B U D O W L A N E bez ograniczeń do projektowania i kierowania robotami budowlanymi w specjalności architektonicznej Nr upr. 686/01 CZĘŚĆ ARCHITEKTONICZNA mgr inŝ. Joanna Matuszczak UPRAWNIENIA BUDOWLANE BEZ OGRANICZEŃ DO PROJEKTOWANIA I KIEROWANIA ROBOTAMI BUDOWLANYMI W SPECJALNOŚCI KONSTRUKCYJNO-BUDOWLANEJ NR UPRAWNIEŃ 91/02 MYSŁOWICE lipiec 2013

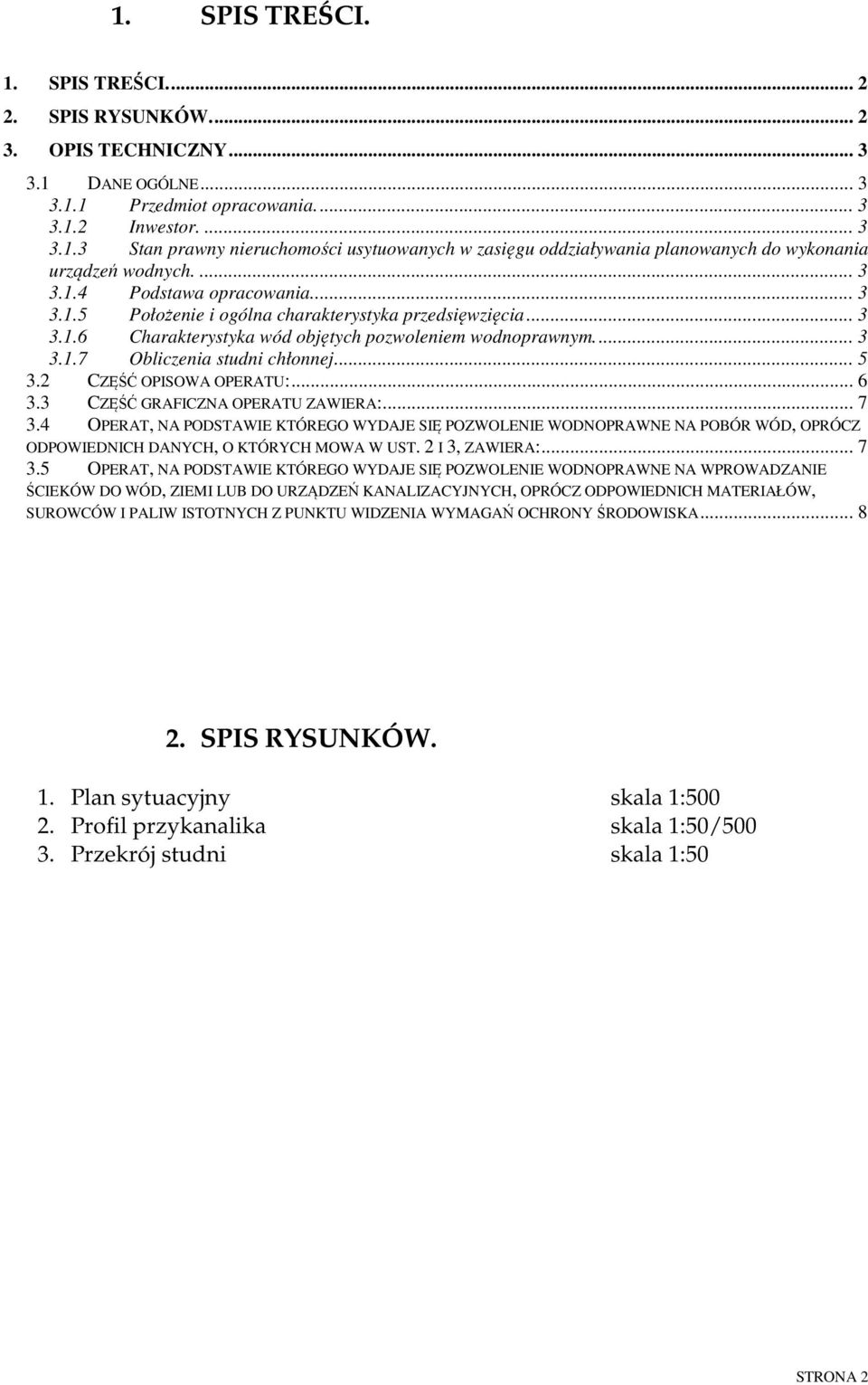

2 1. SPIS TREŚCI. 1. SPIS TREŚCI SPIS RYSUNKÓW OPIS TECHNICZNY DANE OGÓLNE Przedmiot opracowania Inwestor Stan prawny nieruchomości usytuowanych w zasięgu oddziaływania planowanych do wykonania urządzeń wodnych Podstawa opracowania Położenie i ogólna charakterystyka przedsięwzięcia Charakterystyka wód objętych pozwoleniem wodnoprawnym Obliczenia studni chłonnej CZĘŚĆ OPISOWA OPERATU: CZĘŚĆ GRAFICZNA OPERATU ZAWIERA: OPERAT, NA PODSTAWIE KTÓREGO WYDAJE SIĘ POZWOLENIE WODNOPRAWNE NA POBÓR WÓD, OPRÓCZ ODPOWIEDNICH DANYCH, O KTÓRYCH MOWA W UST. 2 I 3, ZAWIERA: OPERAT, NA PODSTAWIE KTÓREGO WYDAJE SIĘ POZWOLENIE WODNOPRAWNE NA WPROWADZANIE ŚCIEKÓW DO WÓD, ZIEMI LUB DO URZĄDZEŃ KANALIZACYJNYCH, OPRÓCZ ODPOWIEDNICH MATERIAŁÓW, SUROWCÓW I PALIW ISTOTNYCH Z PUNKTU WIDZENIA WYMAGAŃ OCHRONY ŚRODOWISKA SPIS RYSUNKÓW. 1. Plan sytuacyjny skala 1: Profil przykanalika skala 1:50/ Przekrój studni skala 1:50 4. Przekrój podłuŝny skala 1:50 5. Przekrój poprzeczny skala 1:50 STRONA 2

3 3. OPIS TECHNICZNY 3.1 DANE OGÓLNE Przedmiot opracowania. Przedmiotem niniejszego opracowania jest operat wodno-prawny dla urządzenia wodnego studnia chłonna, lokalizacja elementu projektowanego w Mysłowicach przy ul. Zachęty, działka nr 1368/ Inwestor. Inwestorem zadania jest Gmina Miasto Mysłowice Stan prawny nieruchomości usytuowanych w zasięgu oddziaływania planowanych do wykonania urządzeń wodnych. Właścicielem terenu na którym znajduje się przedsięwzięcie projektowe- przylkanalik i studnia chłonna jest Gmina Miasto Mysłowice Podstawa opracowania. - Odpis z planu zagospodarowania przestrzennego terenu - wizja lokalna w terenie PołoŜenie i ogólna charakterystyka przedsięwzięcia W związku z projektowanym chodnikiem przy ul. Zachęty od mostu na Przemszy do granicy z Imielinem zaistniała konieczność odprowadzenia wód opadowych z utwardzeń, gromadzących się w najniŝszym punkcie terenu, do gruntu za pośrednictwem studni chłonnej. Rozwiązanie takie przyjęto ze względu na brak kanalizacji deszczowej w tym rejonie Charakterystyka wód objętych pozwoleniem wodnoprawnym. Wody opadowe z nawierzchni utwardzonych chodnika i fragmentu jezdni. Ilość odprowadzanych ścieków deszczowych Maksymalna dobowa ilość ścieków opadowych. STRONA 3

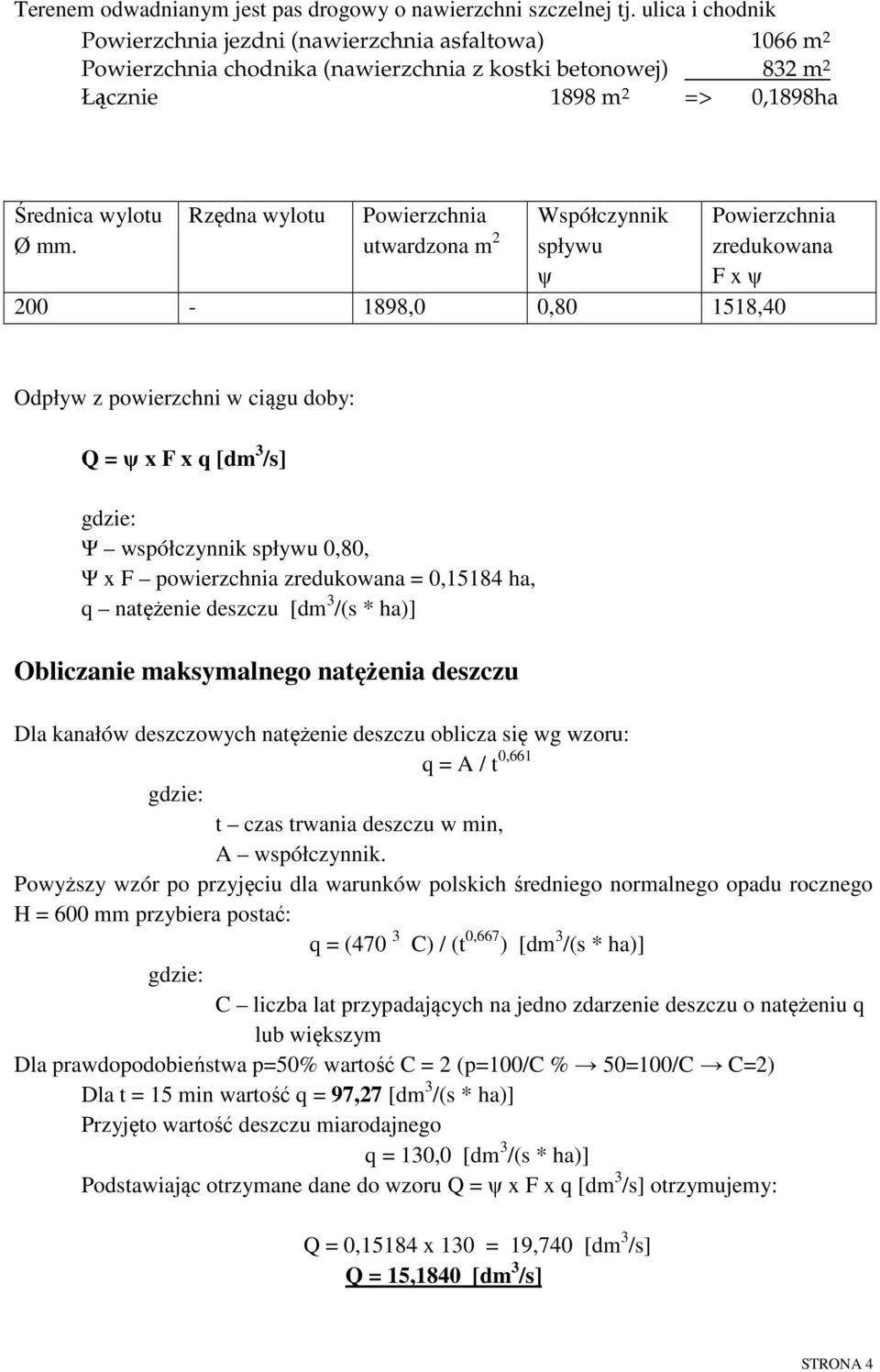

4 Terenem odwadnianym jest pas drogowy o nawierzchni szczelnej tj. ulica i chodnik Powierzchnia jezdni (nawierzchnia asfaltowa) 1066 m 2 Powierzchnia chodnika (nawierzchnia z kostki betonowej) 832 m 2 Łącznie 1898 m 2 => 0,1898ha Średnica wylotu Ø mm. Rzędna wylotu Powierzchnia utwardzona m 2 Współczynnik spływu ψ Powierzchnia zredukowana F x ψ ,0 0, ,40 Odpływ z powierzchni w ciągu doby: Q = ψ x F x q [dm 3 /s] gdzie: Ψ współczynnik spływu 0,80, Ψ x F powierzchnia zredukowana = 0,15184 ha, q natężenie deszczu [dm 3 /(s * ha)] Obliczanie maksymalnego natężenia deszczu Dla kanałów deszczowych natężenie deszczu oblicza się wg wzoru: q = A / t 0,661 gdzie: t czas trwania deszczu w min, A współczynnik. Powyższy wzór po przyjęciu dla warunków polskich średniego normalnego opadu rocznego H = 600 mm przybiera postać: q = (470 3 C) / (t 0,667 ) [dm 3 /(s * ha)] gdzie: C liczba lat przypadających na jedno zdarzenie deszczu o natężeniu q lub większym Dla prawdopodobieństwa p=50% wartość C = 2 (p=100/c % 50=100/C C=2) Dla t = 15 min wartość q = 97,27 [dm 3 /(s * ha)] Przyjęto wartość deszczu miarodajnego q = 130,0 [dm 3 /(s * ha)] Podstawiając otrzymane dane do wzoru Q = ψ x F x q [dm 3 /s] otrzymujemy: Q = 0,15184 x 130 = 19,740 [dm 3 /s] Q = 15,1840 [dm 3 /s] STRONA 4

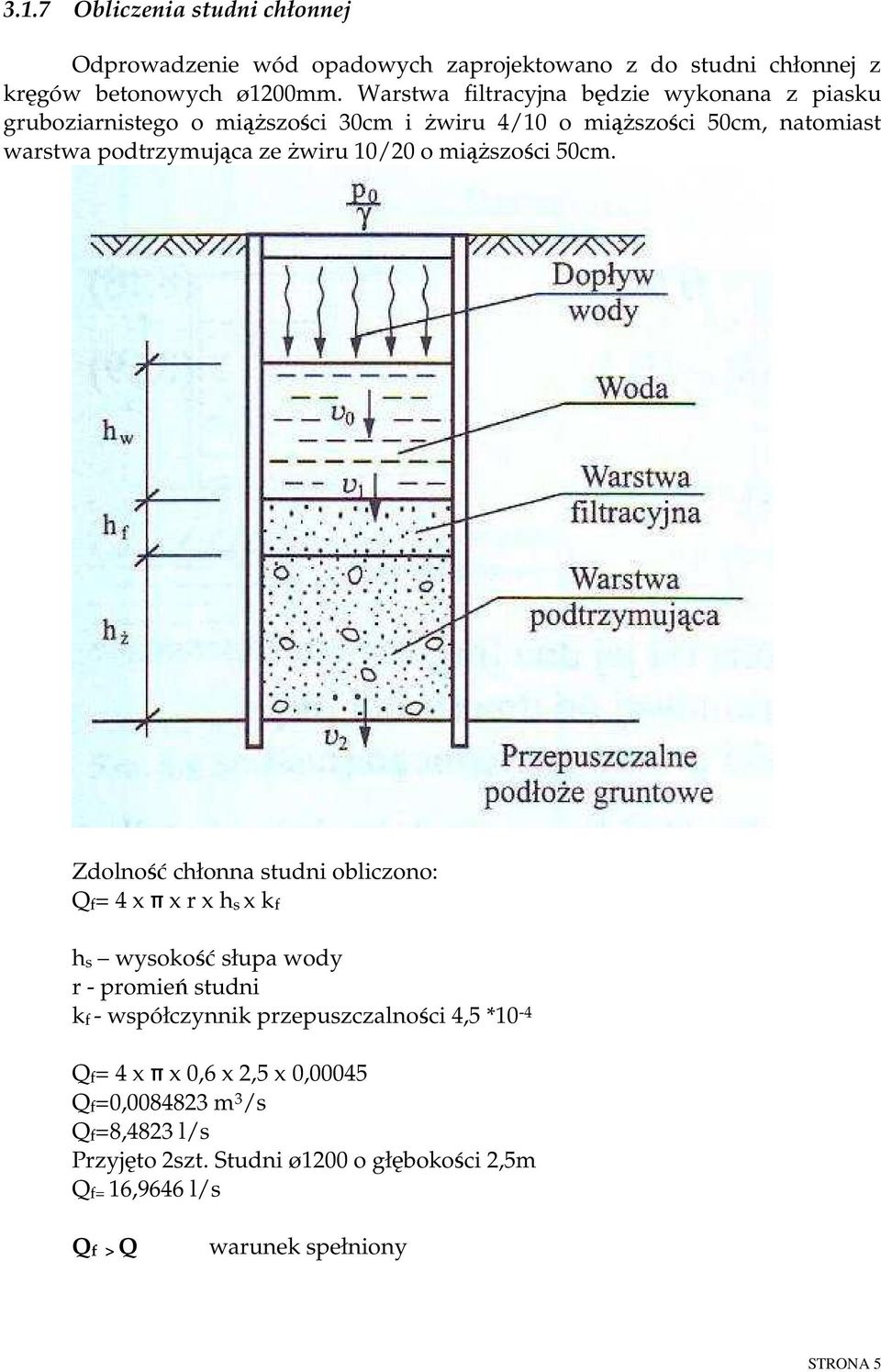

5 3.1.7 Obliczenia studni chłonnej Odprowadzenie wód opadowych zaprojektowano z do studni chłonnej z kręgów betonowych ø1200mm. Warstwa filtracyjna będzie wykonana z piasku gruboziarnistego o miąŝszości 30cm i Ŝwiru 4/10 o miąŝszości 50cm, natomiast warstwa podtrzymująca ze Ŝwiru 10/20 o miąŝszości 50cm. Zdolność chłonna studni obliczono: Qf= 4 x π x r x hs x kf hs wysokość słupa wody r - promień studni kf - współczynnik przepuszczalności 4,5 *10-4 Qf= 4 x π x 0,6 x 2,5 x 0,00045 Qf=0, m 3 /s Qf=8,4823 l/s Przyjęto 2szt. Studni ø1200 o głębokości 2,5m Qf= 16,9646 l/s Qf > Q warunek spełniony STRONA 5

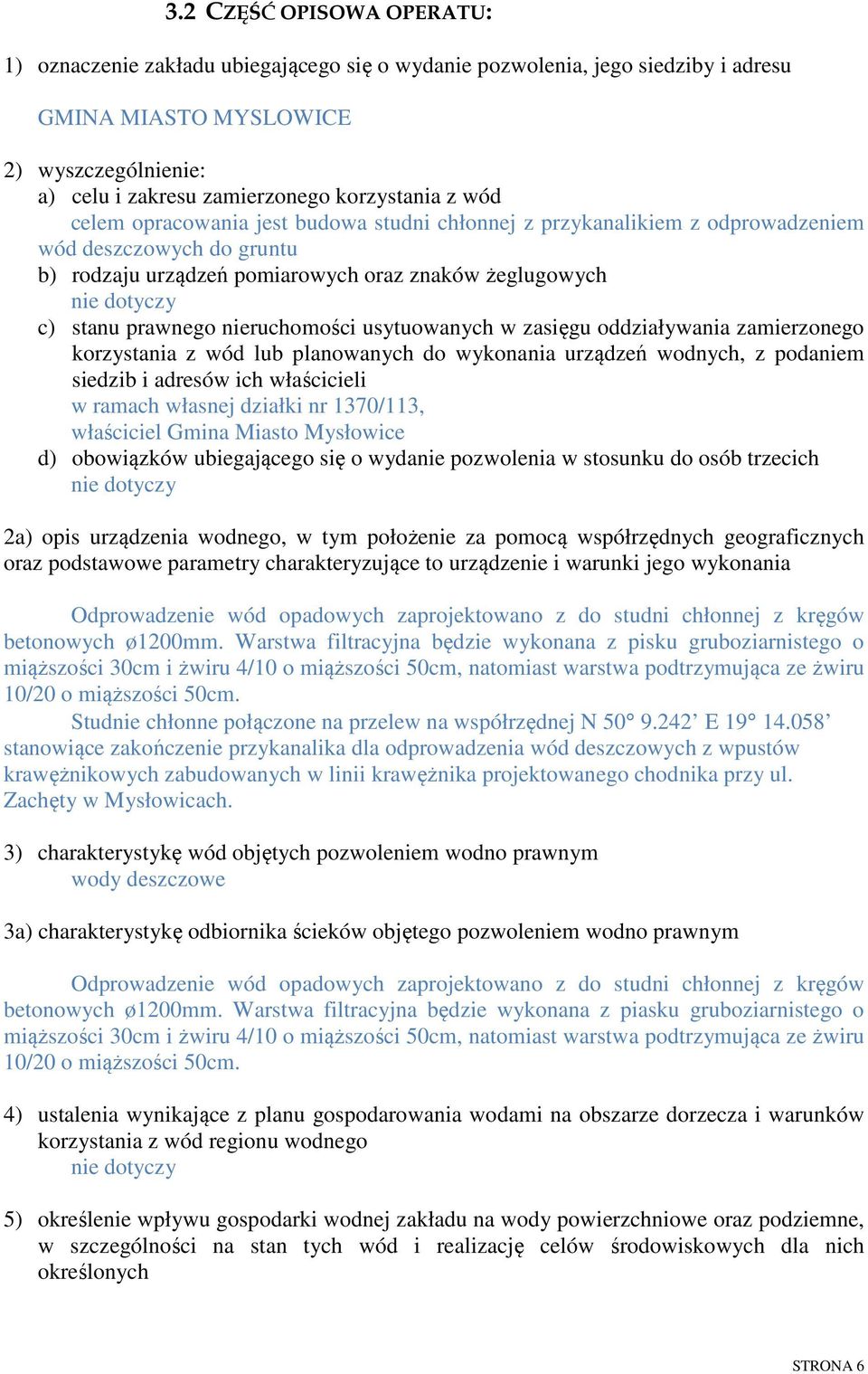

6 3.2 CZĘŚĆ OPISOWA OPERATU: 1) oznaczenie zakładu ubiegającego się o wydanie pozwolenia, jego siedziby i adresu GMINA MIASTO MYSLOWICE 2) wyszczególnienie: a) celu i zakresu zamierzonego korzystania z wód celem opracowania jest budowa studni chłonnej z przykanalikiem z odprowadzeniem wód deszczowych do gruntu b) rodzaju urządzeń pomiarowych oraz znaków żeglugowych c) stanu prawnego nieruchomości usytuowanych w zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych, z podaniem siedzib i adresów ich właścicieli w ramach własnej działki nr 1370/113, właściciel Gmina Miasto Mysłowice d) obowiązków ubiegającego się o wydanie pozwolenia w stosunku do osób trzecich 2a) opis urządzenia wodnego, w tym położenie za pomocą współrzędnych geograficznych oraz podstawowe parametry charakteryzujące to urządzenie i warunki jego wykonania Odprowadzenie wód opadowych zaprojektowano z do studni chłonnej z kręgów betonowych ø1200mm. Warstwa filtracyjna będzie wykonana z pisku gruboziarnistego o miąższości 30cm i żwiru 4/10 o miąższości 50cm, natomiast warstwa podtrzymująca ze żwiru 10/20 o miąższości 50cm. Studnie chłonne połączone na przelew na współrzędnej N E stanowiące zakończenie przykanalika dla odprowadzenia wód deszczowych z wpustów krawężnikowych zabudowanych w linii krawężnika projektowanego chodnika przy ul. Zachęty w Mysłowicach. 3) charakterystykę wód objętych pozwoleniem wodno prawnym wody deszczowe 3a) charakterystykę odbiornika ścieków objętego pozwoleniem wodno prawnym Odprowadzenie wód opadowych zaprojektowano z do studni chłonnej z kręgów betonowych ø1200mm. Warstwa filtracyjna będzie wykonana z piasku gruboziarnistego o miąższości 30cm i żwiru 4/10 o miąższości 50cm, natomiast warstwa podtrzymująca ze żwiru 10/20 o miąższości 50cm. 4) ustalenia wynikające z planu gospodarowania wodami na obszarze dorzecza i warunków korzystania z wód regionu wodnego 5) określenie wpływu gospodarki wodnej zakładu na wody powierzchniowe oraz podziemne, w szczególności na stan tych wód i realizację celów środowiskowych dla nich określonych STRONA 6

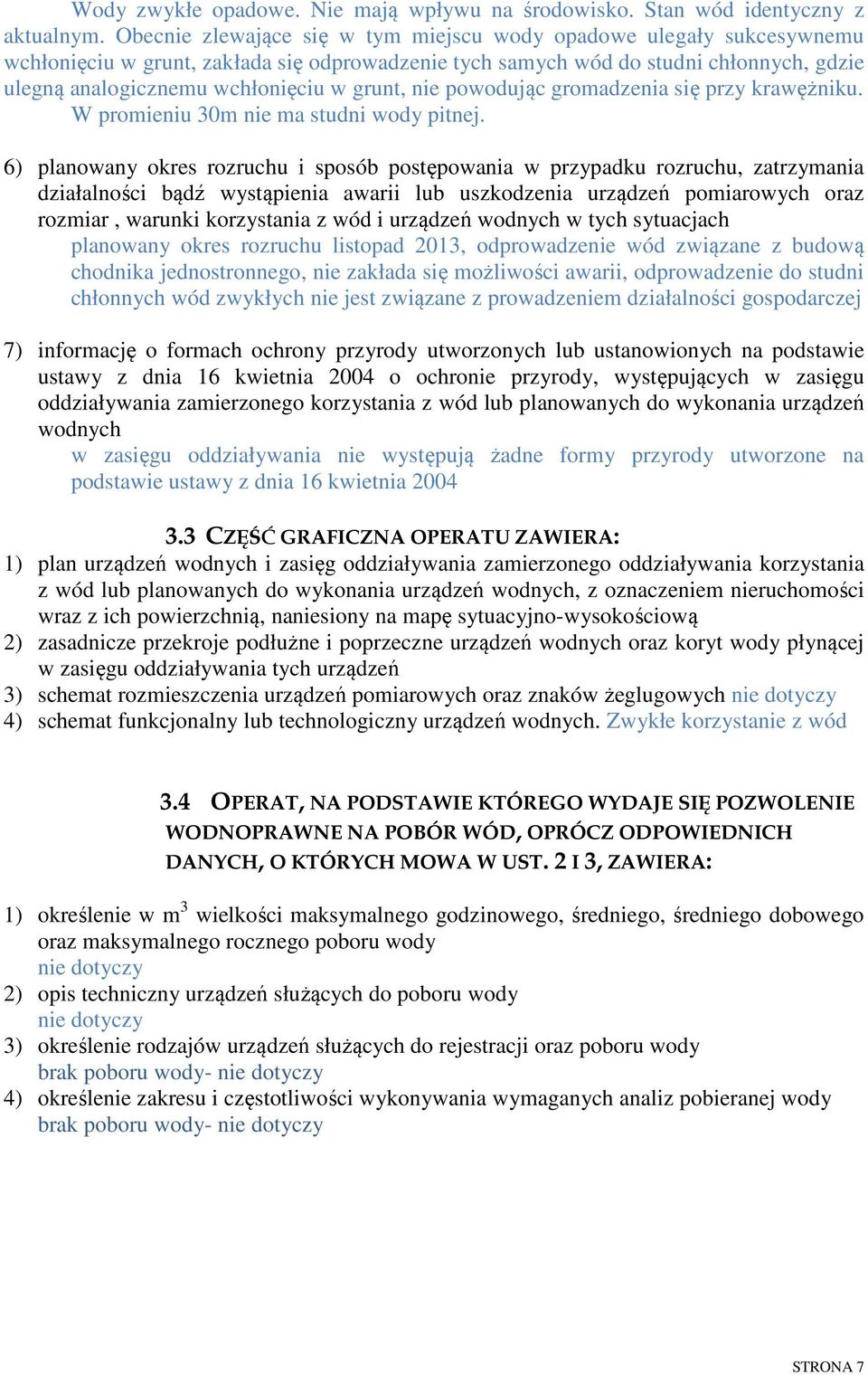

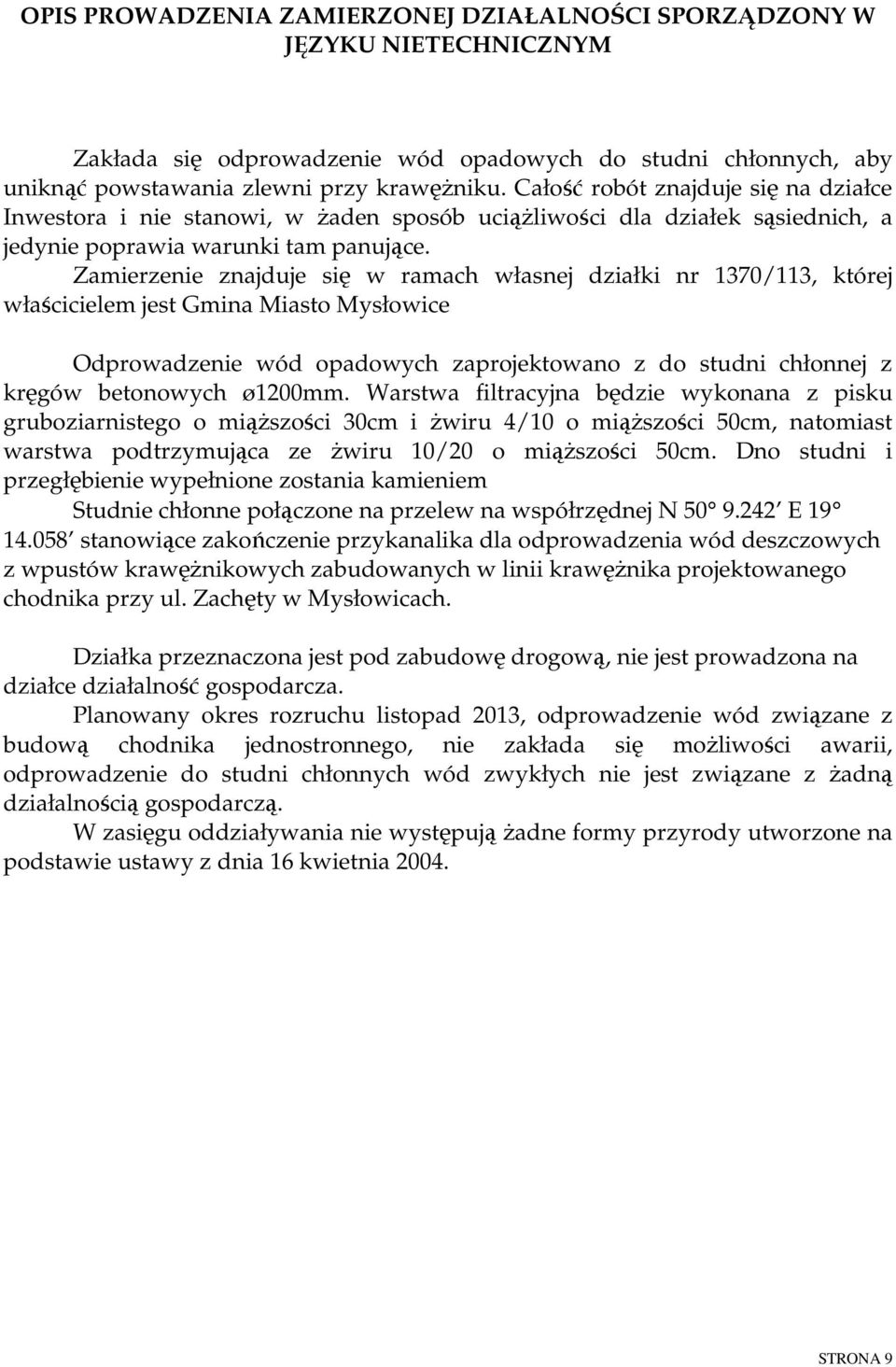

7 Wody zwykłe opadowe. Nie mają wpływu na środowisko. Stan wód identyczny z aktualnym. Obecnie zlewające się w tym miejscu wody opadowe ulegały sukcesywnemu wchłonięciu w grunt, zakłada się odprowadzenie tych samych wód do studni chłonnych, gdzie ulegną analogicznemu wchłonięciu w grunt, nie powodując gromadzenia się przy krawężniku. W promieniu 30m nie ma studni wody pitnej. 6) planowany okres rozruchu i sposób postępowania w przypadku rozruchu, zatrzymania działalności bądź wystąpienia awarii lub uszkodzenia urządzeń pomiarowych oraz rozmiar, warunki korzystania z wód i urządzeń wodnych w tych sytuacjach planowany okres rozruchu listopad 2013, odprowadzenie wód związane z budową chodnika jednostronnego, nie zakłada się możliwości awarii, odprowadzenie do studni chłonnych wód zwykłych nie jest związane z prowadzeniem działalności gospodarczej 7) informację o formach ochrony przyrody utworzonych lub ustanowionych na podstawie ustawy z dnia 16 kwietnia 2004 o ochronie przyrody, występujących w zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych w zasięgu oddziaływania nie występują żadne formy przyrody utworzone na podstawie ustawy z dnia 16 kwietnia CZĘŚĆ GRAFICZNA OPERATU ZAWIERA: 1) plan urządzeń wodnych i zasięg oddziaływania zamierzonego oddziaływania korzystania z wód lub planowanych do wykonania urządzeń wodnych, z oznaczeniem nieruchomości wraz z ich powierzchnią, naniesiony na mapę sytuacyjno-wysokościową 2) zasadnicze przekroje podłużne i poprzeczne urządzeń wodnych oraz koryt wody płynącej w zasięgu oddziaływania tych urządzeń 3) schemat rozmieszczenia urządzeń pomiarowych oraz znaków żeglugowych 4) schemat funkcjonalny lub technologiczny urządzeń wodnych. Zwykłe korzystanie z wód 3.4 OPERAT, NA PODSTAWIE KTÓREGO WYDAJE SIĘ POZWOLENIE WODNOPRAWNE NA POBÓR WÓD, OPRÓCZ ODPOWIEDNICH DANYCH, O KTÓRYCH MOWA W UST. 2 I 3, ZAWIERA: 1) określenie w m 3 wielkości maksymalnego godzinowego, średniego, średniego dobowego oraz maksymalnego rocznego poboru wody 2) opis techniczny urządzeń służących do poboru wody 3) określenie rodzajów urządzeń służących do rejestracji oraz poboru wody brak poboru wody- 4) określenie zakresu i częstotliwości wykonywania wymaganych analiz pobieranej wody brak poboru wody- STRONA 7

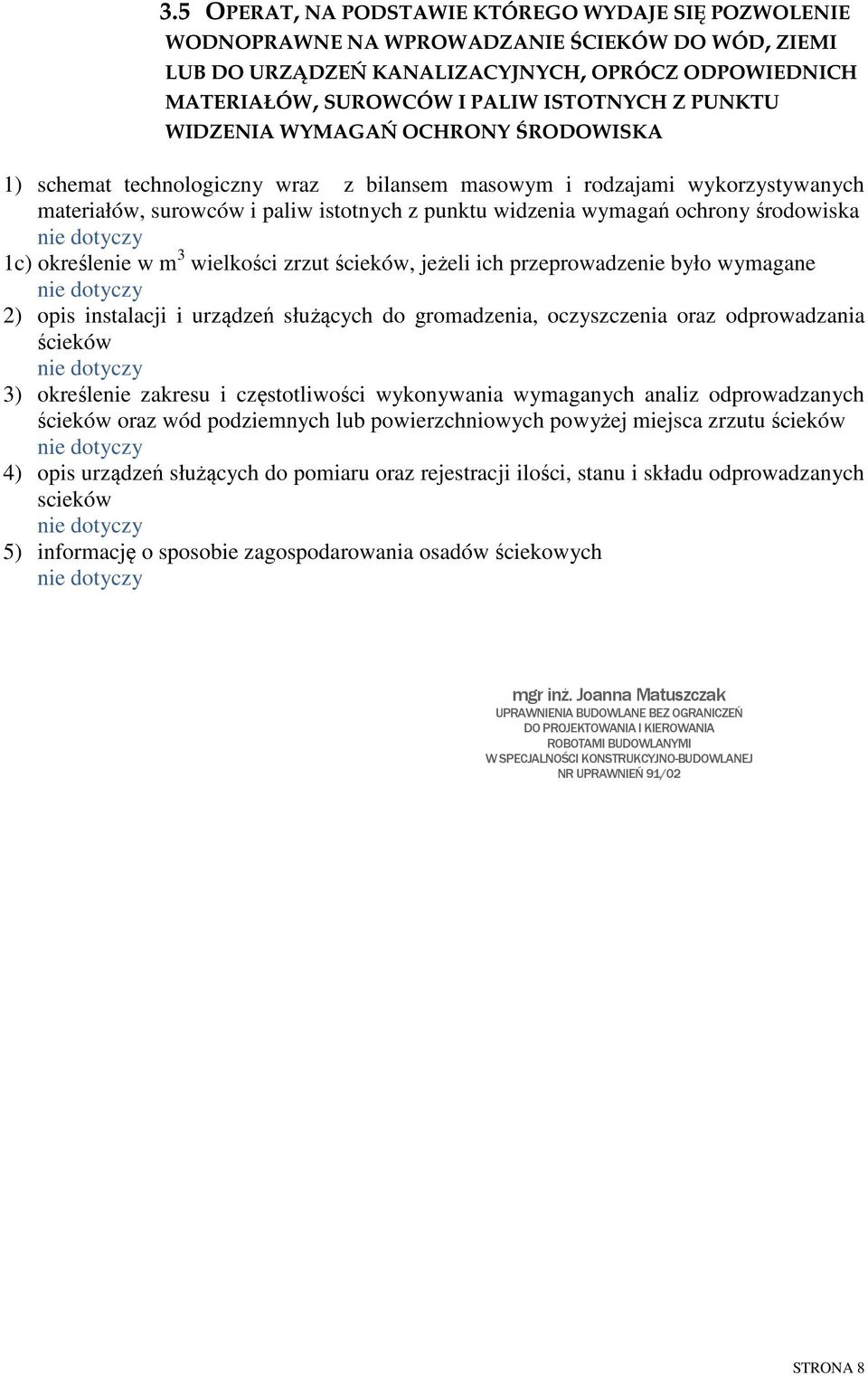

8 3.5 OPERAT, NA PODSTAWIE KTÓREGO WYDAJE SIĘ POZWOLENIE WODNOPRAWNE NA WPROWADZANIE ŚCIEKÓW DO WÓD, ZIEMI LUB DO URZĄDZEŃ KANALIZACYJNYCH, OPRÓCZ ODPOWIEDNICH MATERIAŁÓW, SUROWCÓW I PALIW ISTOTNYCH Z PUNKTU WIDZENIA WYMAGAŃ OCHRONY ŚRODOWISKA 1) schemat technologiczny wraz z bilansem masowym i rodzajami wykorzystywanych materiałów, surowców i paliw istotnych z punktu widzenia wymagań ochrony środowiska 1c) określenie w m 3 wielkości zrzut ścieków, jeżeli ich przeprowadzenie było wymagane 2) opis instalacji i urządzeń służących do gromadzenia, oczyszczenia oraz odprowadzania ścieków 3) określenie zakresu i częstotliwości wykonywania wymaganych analiz odprowadzanych ścieków oraz wód podziemnych lub powierzchniowych powyżej miejsca zrzutu ścieków 4) opis urządzeń służących do pomiaru oraz rejestracji ilości, stanu i składu odprowadzanych scieków 5) informację o sposobie zagospodarowania osadów ściekowych mgr inŝ. Joanna Matuszczak UPRAWNIENIA BUDOWLANE BEZ OGRANICZEŃ DO PROJEKTOWANIA I KIEROWANIA ROBOTAMI BUDOWLANYMI W SPECJALNOŚCI KONSTRUKCYJNO-BUDOWLANEJ NR UPRAWNIEŃ 91/02 STRONA 8
