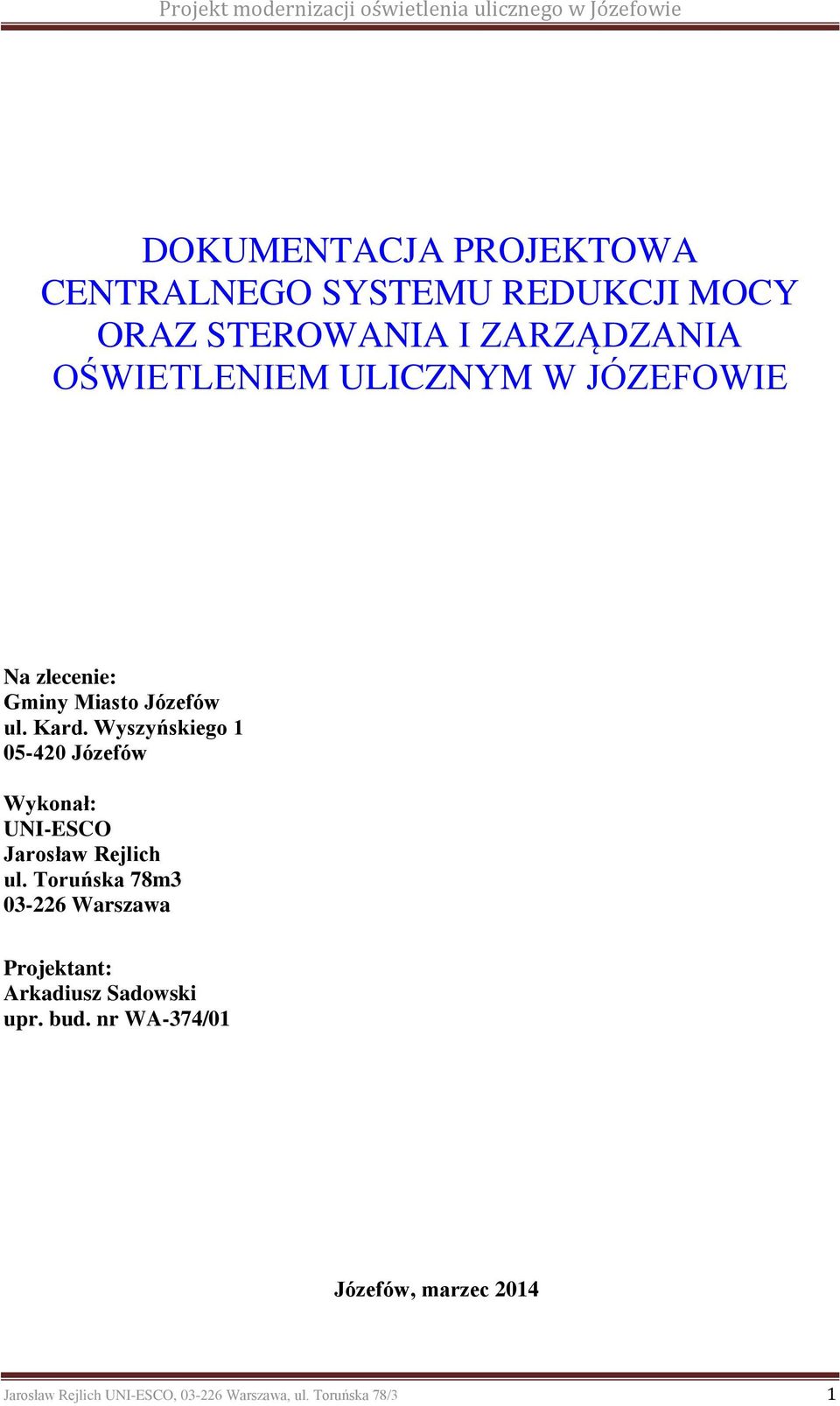

1 DOKUMENTACJA PROJEKTOWA CENTRALNEGO SYSTEMU REDUKCJI MOCY ORAZ STEROWANIA I ZARZĄDZANIA OŚWIETLENIEM ULICZNYM W JÓZEFOWIE Na zlecenie: Gminy Miasto Józefów ul. Kard. Wyszyńskiego Józefów Wykonał: UNI-ESCO Jarosław Rejlich ul. Toruńska 78m Warszawa Projektant: Arkadiusz Sadowski upr. bud. nr WA-374/01 Józefów, marzec 2014 Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 1

2 SPIS TREŚCI: 1. WSTĘP 2. CENTRALNY SYSTEM REDUKCJI MOCY I STEROWANIA ORAZ ZARZĄDZANIA OŚWIETLENIEM 3. REDUKTORY MOCY I ZEGARY STERUJĄCE 4. STEROWANIE SYSTEMEM OPROGRAMOWANIE 5. ZAKRES PRAC I SPOSÓB ICH WYKONANIA 6. SKRZYNKI SON STAN ISTNIEJĄCY 7. MONTAŻ REDUKTORA 8. ZESTAWIENIE MATERIAŁÓW 9. INFIRMACJA BIOZ 10. OŚWIADCZENIE PROJEKTANTA 11. UPRAWNIENIA PROJEKTANTA 12. ZESTAWIENIE TYPÓW REDUKTORÓW 13. ZESTAWIENIE DOBORU REDUKTORÓW ZE WZGLĘDU NA SPOSÓB MONTAŻU PRZY ISTNIEJĄCYCH SKRZYNKACH SON 14. INWENTARYZACJA OŚWIETLENIA ULICZNEGO Z PUNKTAMI ZAPALANIA SON 15. SCHEMATY SKRZYNEK SON (STRONA ZACHODNIA) STAN ISTNIEJĄCY 16. SCHEMATY SKRZYNEK SON (STRONA WSCHODNIA) STAN ISTNIEJĄCY 17. SCHEMATY SKRZYNEK SON + REDUKTOR (STRONA ZACHODNIA) STAN PROJEKTOWANY 18. SCHEMATY SKRZYNEK SON + REDUKTOR (STRONA ZACHODNIA) STAN PROJEKTOWANY Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 2

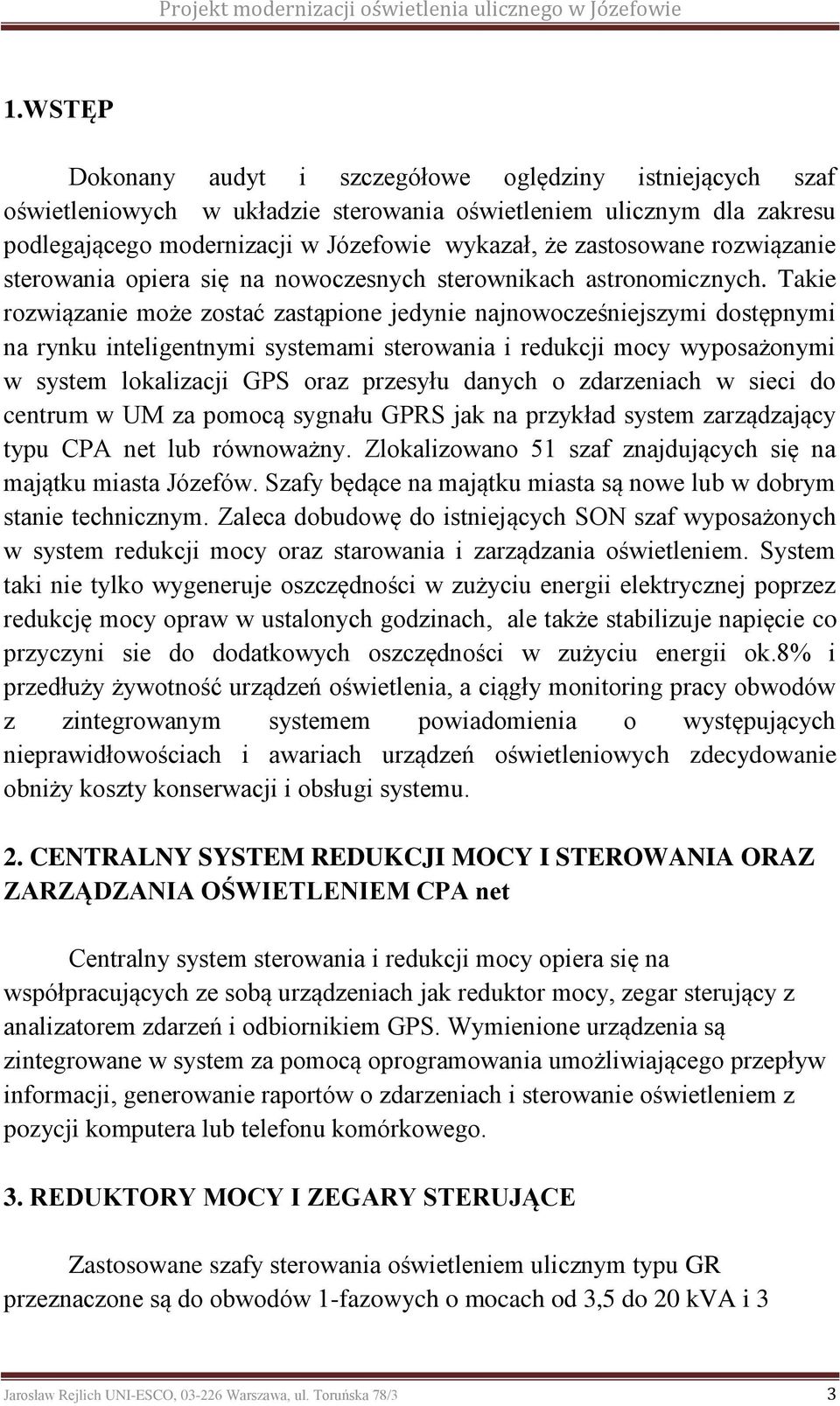

3 1.WSTĘP Dokonany audyt i szczegółowe oględziny istniejących szaf oświetleniowych w układzie sterowania oświetleniem ulicznym dla zakresu podlegającego modernizacji w Józefowie wykazał, że zastosowane rozwiązanie sterowania opiera się na nowoczesnych sterownikach astronomicznych. Takie rozwiązanie może zostać zastąpione jedynie najnowocześniejszymi dostępnymi na rynku inteligentnymi systemami sterowania i redukcji mocy wyposażonymi w system lokalizacji GPS oraz przesyłu danych o zdarzeniach w sieci do centrum w UM za pomocą sygnału GPRS jak na przykład system zarządzający typu CPA net lub równoważny. Zlokalizowano 51 szaf znajdujących się na majątku miasta Józefów. Szafy będące na majątku miasta są nowe lub w dobrym stanie technicznym. Zaleca dobudowę do istniejących SON szaf wyposażonych w system redukcji mocy oraz starowania i zarządzania oświetleniem. System taki nie tylko wygeneruje oszczędności w zużyciu energii elektrycznej poprzez redukcję mocy opraw w ustalonych godzinach, ale także stabilizuje napięcie co przyczyni sie do dodatkowych oszczędności w zużyciu energii ok.8% i przedłuży żywotność urządzeń oświetlenia, a ciągły monitoring pracy obwodów z zintegrowanym systemem powiadomienia o występujących nieprawidłowościach i awariach urządzeń oświetleniowych zdecydowanie obniży koszty konserwacji i obsługi systemu. 2. CENTRALNY SYSTEM REDUKCJI MOCY I STEROWANIA ORAZ ZARZĄDZANIA OŚWIETLENIEM CPA net Centralny system sterowania i redukcji mocy opiera się na współpracujących ze sobą urządzeniach jak reduktor mocy, zegar sterujący z analizatorem zdarzeń i odbiornikiem GPS. Wymienione urządzenia są zintegrowane w system za pomocą oprogramowania umożliwiającego przepływ informacji, generowanie raportów o zdarzeniach i sterowanie oświetleniem z pozycji komputera lub telefonu komórkowego. 3. REDUKTORY MOCY I ZEGARY STERUJĄCE Zastosowane szafy sterowania oświetleniem ulicznym typu GR przeznaczone są do obwodów 1-fazowych o mocach od 3,5 do 20 kva i 3 Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 3

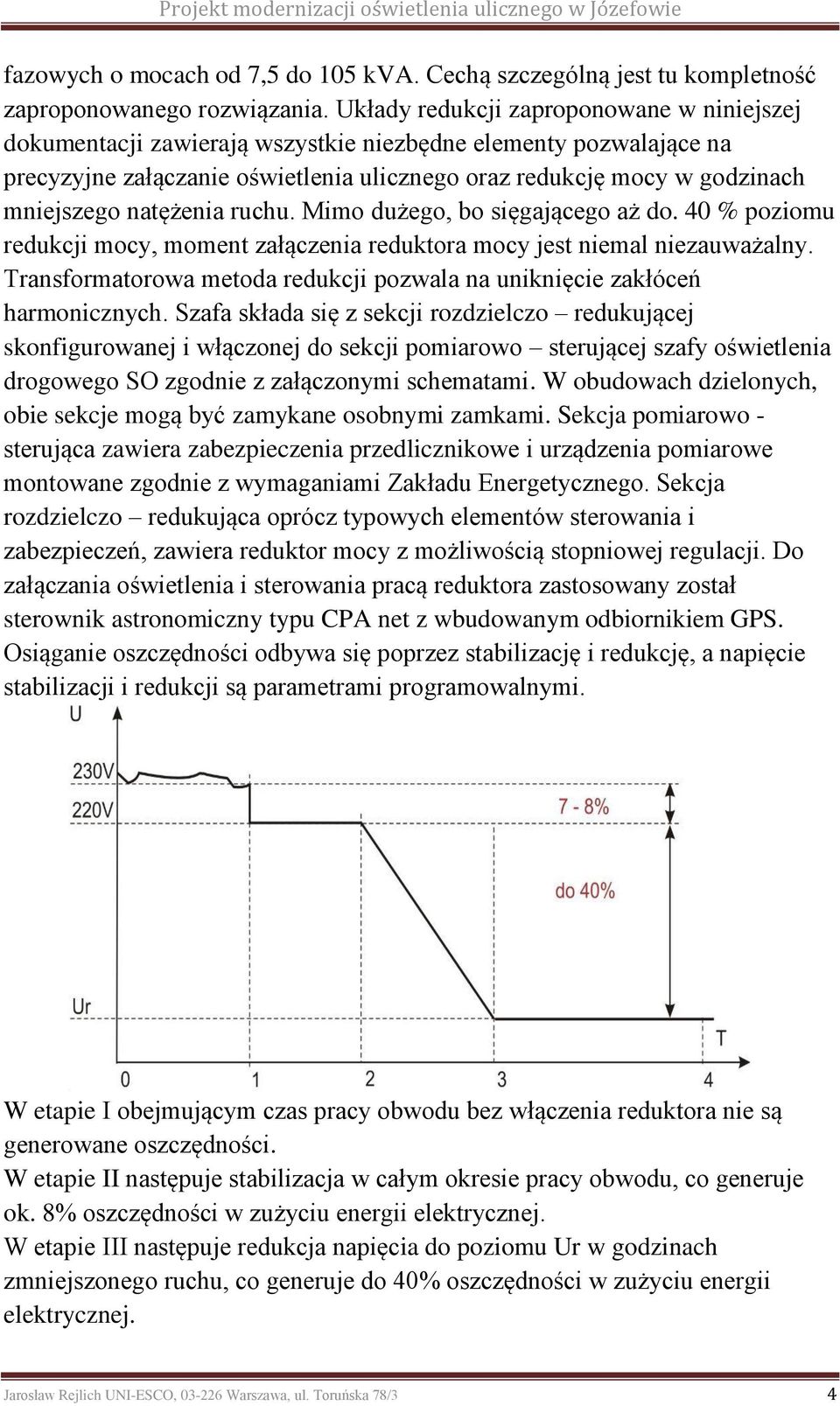

4 fazowych o mocach od 7,5 do 105 kva. Cechą szczególną jest tu kompletność zaproponowanego rozwiązania. Układy redukcji zaproponowane w niniejszej dokumentacji zawierają wszystkie niezbędne elementy pozwalające na precyzyjne załączanie oświetlenia ulicznego oraz redukcję mocy w godzinach mniejszego natężenia ruchu. Mimo dużego, bo sięgającego aż do. 40 % poziomu redukcji mocy, moment załączenia reduktora mocy jest niemal niezauważalny. Transformatorowa metoda redukcji pozwala na uniknięcie zakłóceń harmonicznych. Szafa składa się z sekcji rozdzielczo redukującej skonfigurowanej i włączonej do sekcji pomiarowo sterującej szafy oświetlenia drogowego SO zgodnie z załączonymi schematami. W obudowach dzielonych, obie sekcje mogą być zamykane osobnymi zamkami. Sekcja pomiarowo - sterująca zawiera zabezpieczenia przedlicznikowe i urządzenia pomiarowe montowane zgodnie z wymaganiami Zakładu Energetycznego. Sekcja rozdzielczo redukująca oprócz typowych elementów sterowania i zabezpieczeń, zawiera reduktor mocy z możliwością stopniowej regulacji. Do załączania oświetlenia i sterowania pracą reduktora zastosowany został sterownik astronomiczny typu CPA net z wbudowanym odbiornikiem GPS. Osiąganie oszczędności odbywa się poprzez stabilizację i redukcję, a napięcie stabilizacji i redukcji są parametrami programowalnymi. W etapie I obejmującym czas pracy obwodu bez włączenia reduktora nie są generowane oszczędności. W etapie II następuje stabilizacja w całym okresie pracy obwodu, co generuje ok. 8% oszczędności w zużyciu energii elektrycznej. W etapie III następuje redukcja napięcia do poziomu Ur w godzinach zmniejszonego ruchu, co generuje do 40% oszczędności w zużyciu energii elektrycznej. Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 4

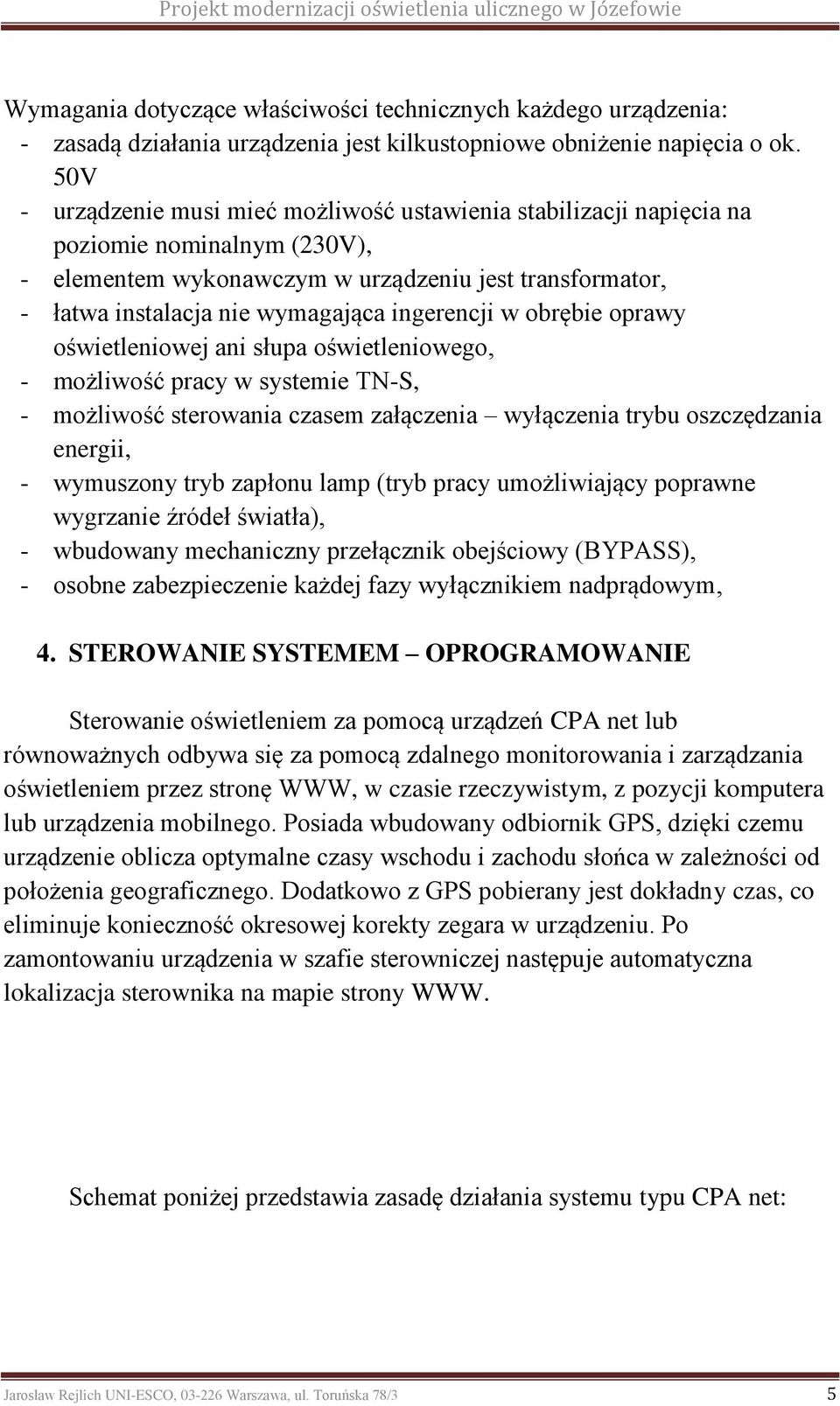

5 Wymagania dotyczące właściwości technicznych każdego urządzenia: - zasadą działania urządzenia jest kilkustopniowe obniżenie napięcia o ok. 50V - urządzenie musi mieć możliwość ustawienia stabilizacji napięcia na poziomie nominalnym (230V), - elementem wykonawczym w urządzeniu jest transformator, - łatwa instalacja nie wymagająca ingerencji w obrębie oprawy oświetleniowej ani słupa oświetleniowego, - możliwość pracy w systemie TN-S, - możliwość sterowania czasem załączenia wyłączenia trybu oszczędzania energii, - wymuszony tryb zapłonu lamp (tryb pracy umożliwiający poprawne wygrzanie źródeł światła), - wbudowany mechaniczny przełącznik obejściowy (BYPASS), - osobne zabezpieczenie każdej fazy wyłącznikiem nadprądowym, 4. STEROWANIE SYSTEMEM OPROGRAMOWANIE Sterowanie oświetleniem za pomocą urządzeń CPA net lub równoważnych odbywa się za pomocą zdalnego monitorowania i zarządzania oświetleniem przez stronę WWW, w czasie rzeczywistym, z pozycji komputera lub urządzenia mobilnego. Posiada wbudowany odbiornik GPS, dzięki czemu urządzenie oblicza optymalne czasy wschodu i zachodu słońca w zależności od położenia geograficznego. Dodatkowo z GPS pobierany jest dokładny czas, co eliminuje konieczność okresowej korekty zegara w urządzeniu. Po zamontowaniu urządzenia w szafie sterowniczej następuje automatyczna lokalizacja sterownika na mapie strony WWW. Schemat poniżej przedstawia zasadę działania systemu typu CPA net: Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 5

6 Cechy SYSTEMU, w tym szczegółowy zakres monitoringu i sterowania. Sterowniki: - instalacja sterowników typu Plug & Play, - wbudowany modem GPRS, - zdalna wymiana oprogramowania i ustawień po GPRS, - podłączenie komputera serwisowego za pomocą łącza RS485, RS232 lub USB, - obsługiwane systemy operacyjne WINDOWS XP, VISTA, WINDOWS 7, - komunikacja po GPRS i SMS, - wbudowany odbiornik GPS pozwalający na określenie położenia geograficznego sterownika na elektronicznym planie miasta Ełk (z możliwością zdefiniowania stałego położenia) oraz uwzględnienie tej informacji przy załączaniu i wyłączaniu oświetlenia, - synchronizacja czasu sterownika z zegarem czasu dostawcy usługi GPS, - automatyczne wyliczenie strefy czasowej oraz automatyczna zmiana czasu zima/lato, - odrębne poprawki w schematach sterowania dla lata i zimy, Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 6

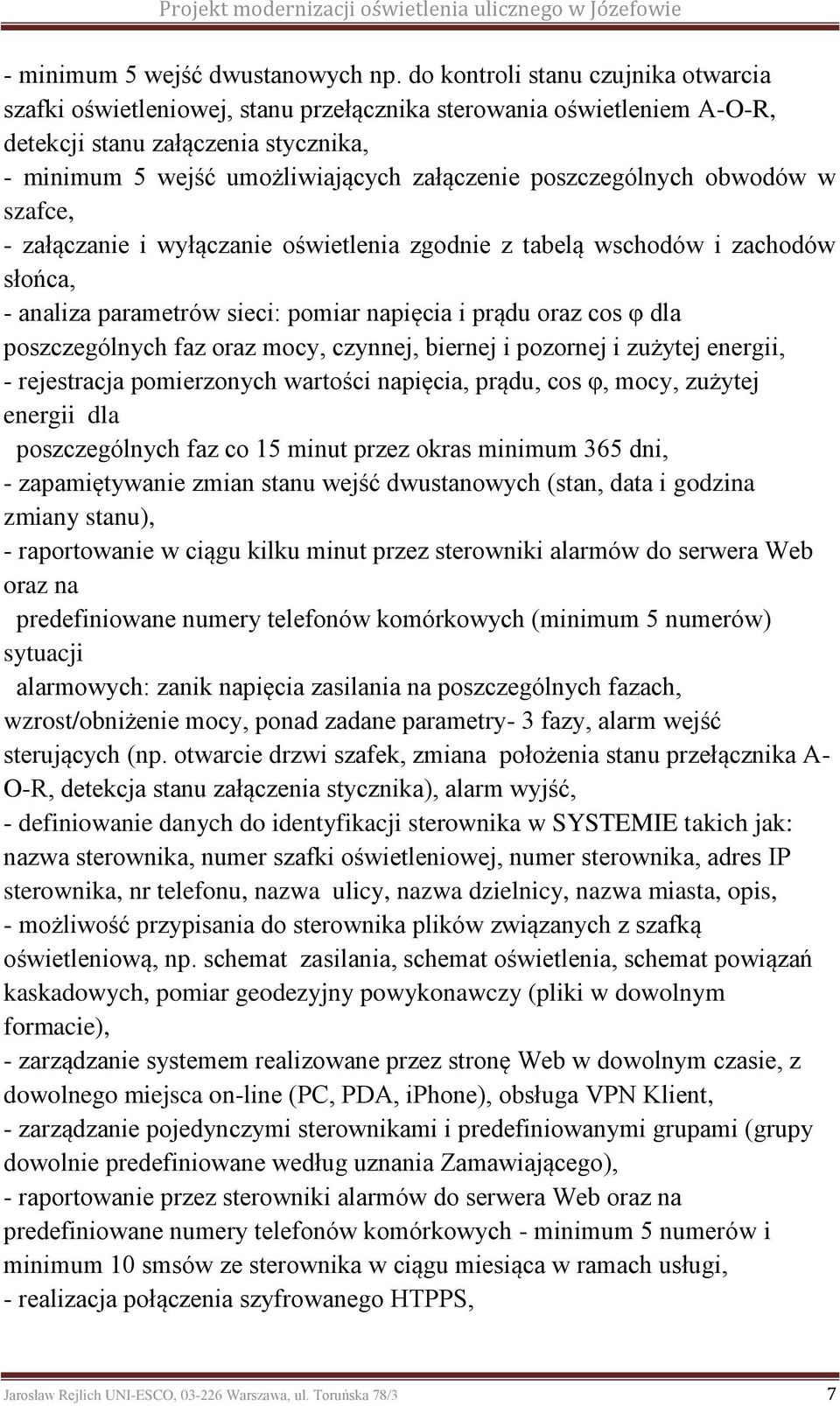

7 - minimum 5 wejść dwustanowych np. do kontroli stanu czujnika otwarcia szafki oświetleniowej, stanu przełącznika sterowania oświetleniem A-O-R, detekcji stanu załączenia stycznika, - minimum 5 wejść umożliwiających załączenie poszczególnych obwodów w szafce, - załączanie i wyłączanie oświetlenia zgodnie z tabelą wschodów i zachodów słońca, - analiza parametrów sieci: pomiar napięcia i prądu oraz cos φ dla poszczególnych faz oraz mocy, czynnej, biernej i pozornej i zużytej energii, - rejestracja pomierzonych wartości napięcia, prądu, cos φ, mocy, zużytej energii dla poszczególnych faz co 15 minut przez okras minimum 365 dni, - zapamiętywanie zmian stanu wejść dwustanowych (stan, data i godzina zmiany stanu), - raportowanie w ciągu kilku minut przez sterowniki alarmów do serwera Web oraz na predefiniowane numery telefonów komórkowych (minimum 5 numerów) sytuacji alarmowych: zanik napięcia zasilania na poszczególnych fazach, wzrost/obniżenie mocy, ponad zadane parametry- 3 fazy, alarm wejść sterujących (np. otwarcie drzwi szafek, zmiana położenia stanu przełącznika A- O-R, detekcja stanu załączenia stycznika), alarm wyjść, - definiowanie danych do identyfikacji sterownika w SYSTEMIE takich jak: nazwa sterownika, numer szafki oświetleniowej, numer sterownika, adres IP sterownika, nr telefonu, nazwa ulicy, nazwa dzielnicy, nazwa miasta, opis, - możliwość przypisania do sterownika plików związanych z szafką oświetleniową, np. schemat zasilania, schemat oświetlenia, schemat powiązań kaskadowych, pomiar geodezyjny powykonawczy (pliki w dowolnym formacie), - zarządzanie systemem realizowane przez stronę Web w dowolnym czasie, z dowolnego miejsca on-line (PC, PDA, iphone), obsługa VPN Klient, - zarządzanie pojedynczymi sterownikami i predefiniowanymi grupami (grupy dowolnie predefiniowane według uznania Zamawiającego), - raportowanie przez sterowniki alarmów do serwera Web oraz na predefiniowane numery telefonów komórkowych - minimum 5 numerów i minimum 10 smsów ze sterownika w ciągu miesiąca w ramach usługi, - realizacja połączenia szyfrowanego HTPPS, Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 7

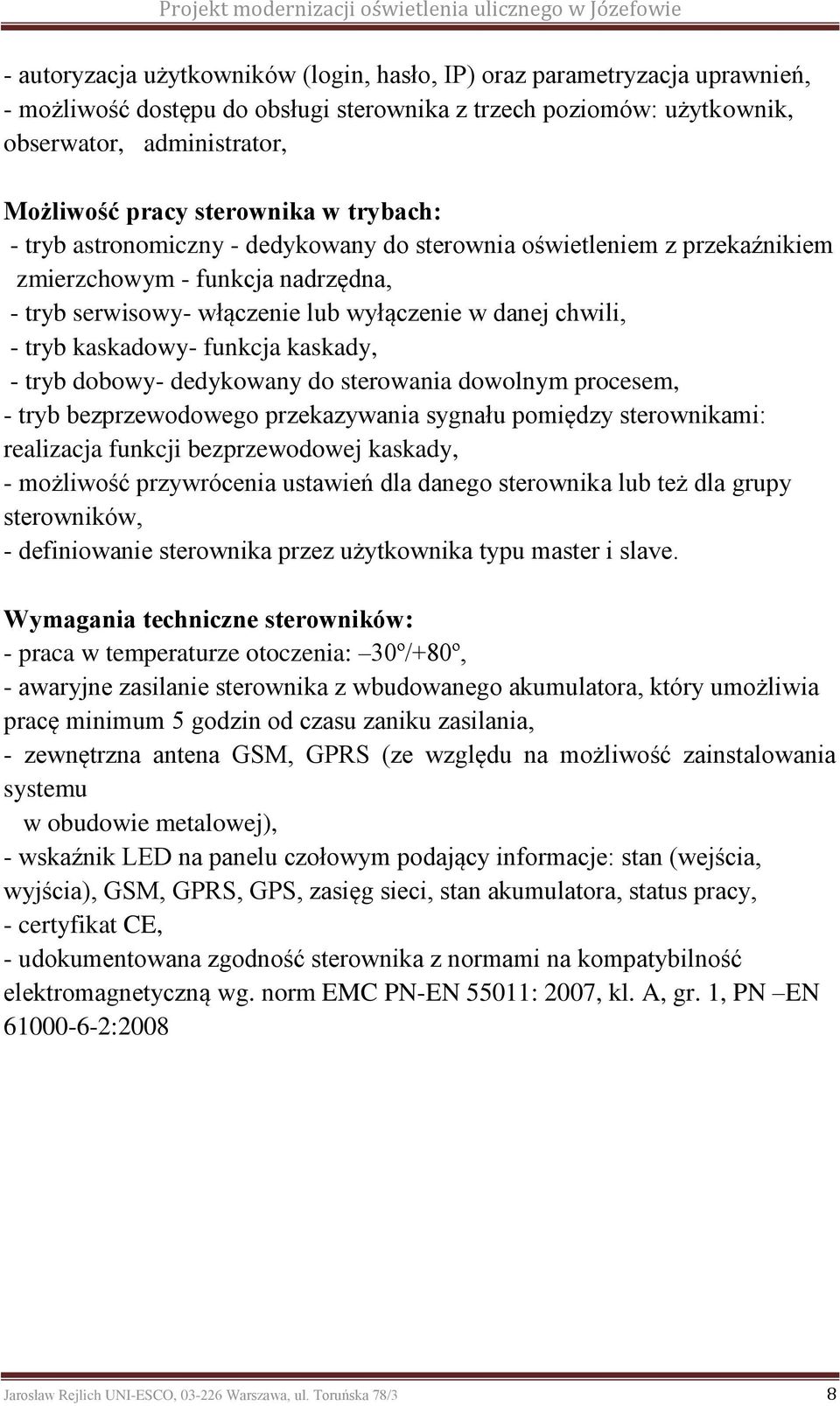

8 - autoryzacja użytkowników (login, hasło, IP) oraz parametryzacja uprawnień, - możliwość dostępu do obsługi sterownika z trzech poziomów: użytkownik, obserwator, administrator, Możliwość pracy sterownika w trybach: - tryb astronomiczny - dedykowany do sterownia oświetleniem z przekaźnikiem zmierzchowym - funkcja nadrzędna, - tryb serwisowy- włączenie lub wyłączenie w danej chwili, - tryb kaskadowy- funkcja kaskady, - tryb dobowy- dedykowany do sterowania dowolnym procesem, - tryb bezprzewodowego przekazywania sygnału pomiędzy sterownikami: realizacja funkcji bezprzewodowej kaskady, - możliwość przywrócenia ustawień dla danego sterownika lub też dla grupy sterowników, - definiowanie sterownika przez użytkownika typu master i slave. Wymagania techniczne sterowników: - praca w temperaturze otoczenia: 30º/+80º, - awaryjne zasilanie sterownika z wbudowanego akumulatora, który umożliwia pracę minimum 5 godzin od czasu zaniku zasilania, - zewnętrzna antena GSM, GPRS (ze względu na możliwość zainstalowania systemu w obudowie metalowej), - wskaźnik LED na panelu czołowym podający informacje: stan (wejścia, wyjścia), GSM, GPRS, GPS, zasięg sieci, stan akumulatora, status pracy, - certyfikat CE, - udokumentowana zgodność sterownika z normami na kompatybilność elektromagnetyczną wg. norm EMC PN-EN 55011: 2007, kl. A, gr. 1, PN EN :2008 Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 8

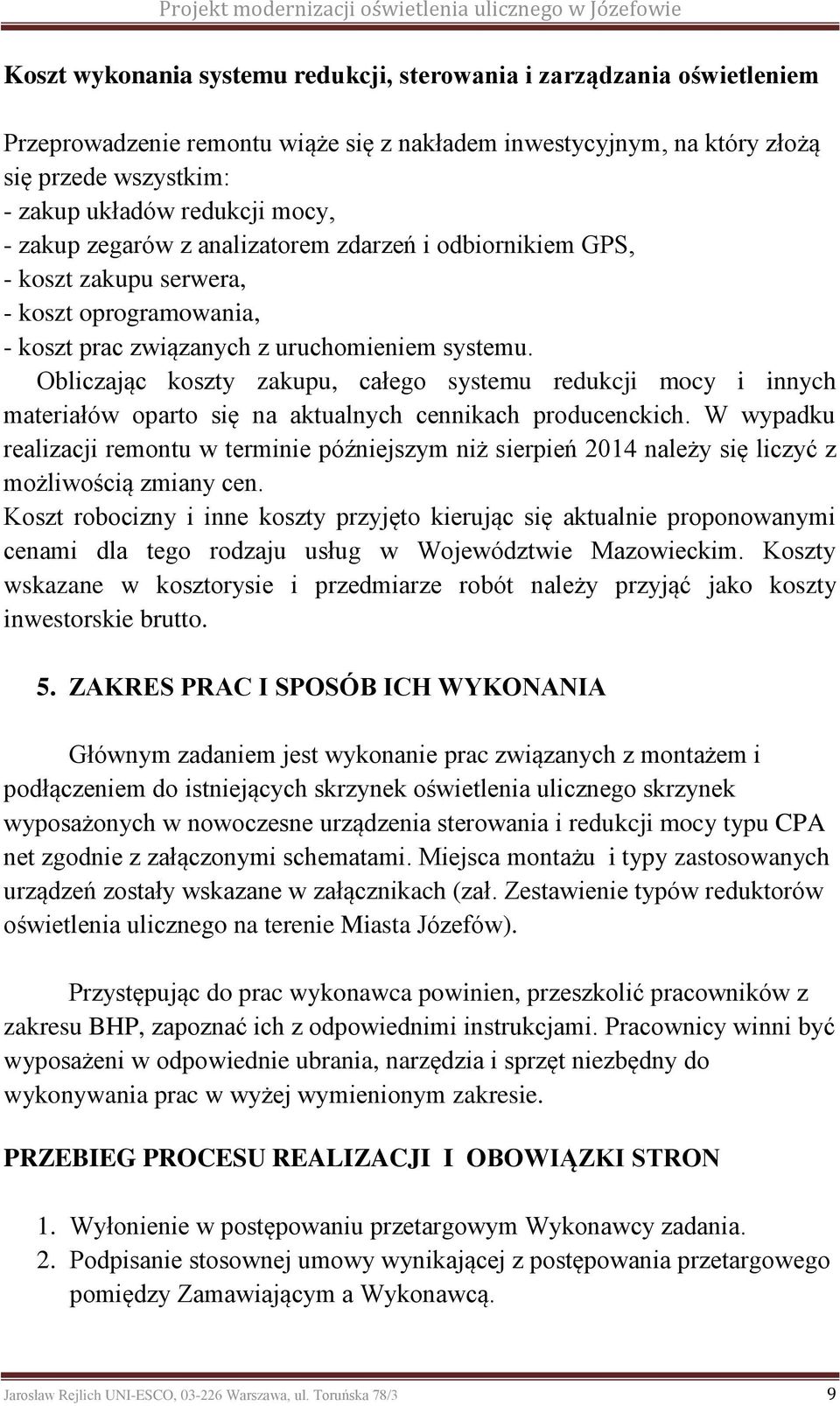

9 Koszt wykonania systemu redukcji, sterowania i zarządzania oświetleniem Przeprowadzenie remontu wiąże się z nakładem inwestycyjnym, na który złożą się przede wszystkim: - zakup układów redukcji mocy, - zakup zegarów z analizatorem zdarzeń i odbiornikiem GPS, - koszt zakupu serwera, - koszt oprogramowania, - koszt prac związanych z uruchomieniem systemu. Obliczając koszty zakupu, całego systemu redukcji mocy i innych materiałów oparto się na aktualnych cennikach producenckich. W wypadku realizacji remontu w terminie późniejszym niż sierpień 2014 należy się liczyć z możliwością zmiany cen. Koszt robocizny i inne koszty przyjęto kierując się aktualnie proponowanymi cenami dla tego rodzaju usług w Województwie Mazowieckim. Koszty wskazane w kosztorysie i przedmiarze robót należy przyjąć jako koszty inwestorskie brutto. 5. ZAKRES PRAC I SPOSÓB ICH WYKONANIA Głównym zadaniem jest wykonanie prac związanych z montażem i podłączeniem do istniejących skrzynek oświetlenia ulicznego skrzynek wyposażonych w nowoczesne urządzenia sterowania i redukcji mocy typu CPA net zgodnie z załączonymi schematami. Miejsca montażu i typy zastosowanych urządzeń zostały wskazane w załącznikach (zał. Zestawienie typów reduktorów oświetlenia ulicznego na terenie Miasta Józefów). Przystępując do prac wykonawca powinien, przeszkolić pracowników z zakresu BHP, zapoznać ich z odpowiednimi instrukcjami. Pracownicy winni być wyposażeni w odpowiednie ubrania, narzędzia i sprzęt niezbędny do wykonywania prac w wyżej wymienionym zakresie. PRZEBIEG PROCESU REALIZACJI I OBOWIĄZKI STRON 1. Wyłonienie w postępowaniu przetargowym Wykonawcy zadania. 2. Podpisanie stosownej umowy wynikającej z postępowania przetargowego pomiędzy Zamawiającym a Wykonawcą. Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 9

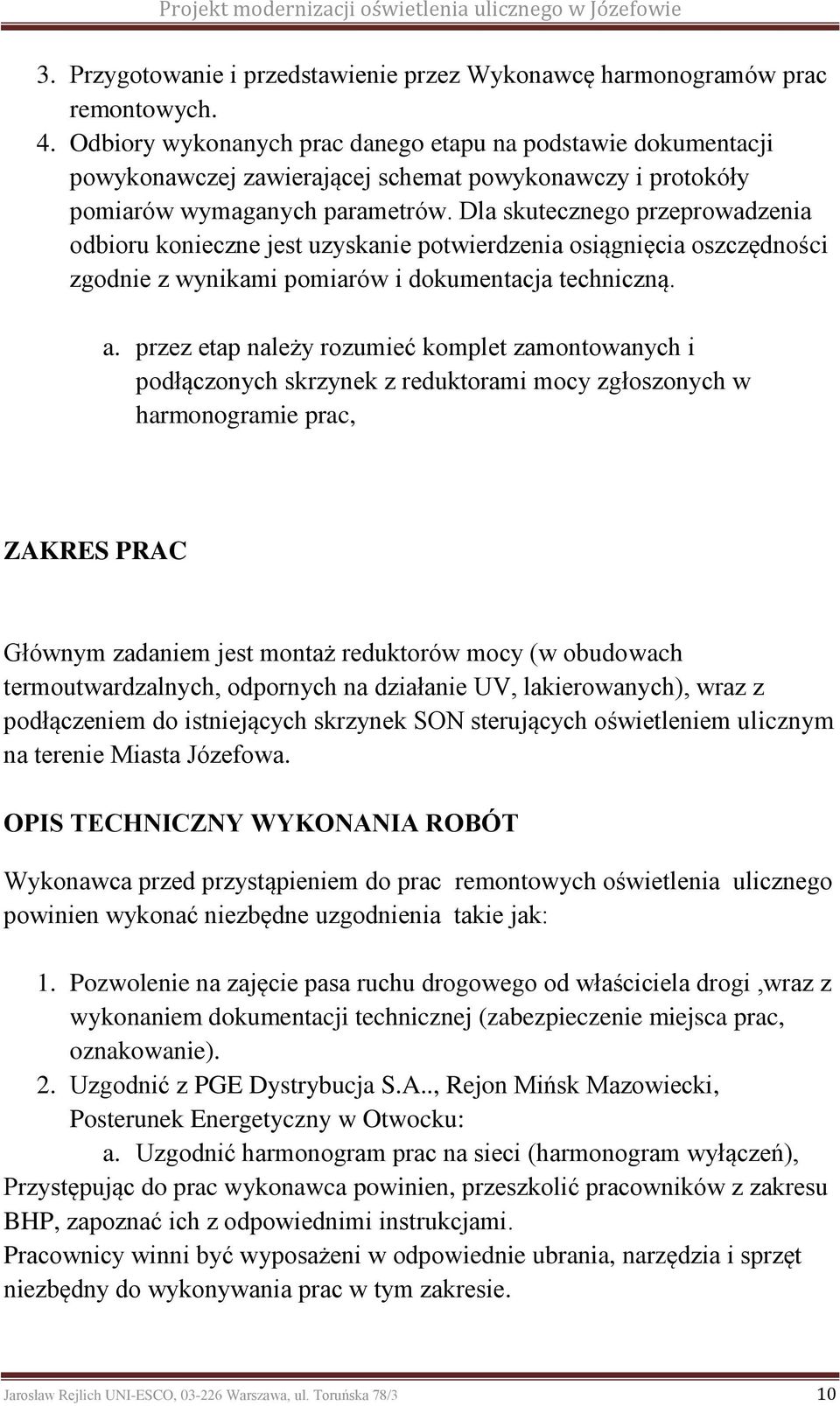

10 3. Przygotowanie i przedstawienie przez Wykonawcę harmonogramów prac remontowych. 4. Odbiory wykonanych prac danego etapu na podstawie dokumentacji powykonawczej zawierającej schemat powykonawczy i protokóły pomiarów wymaganych parametrów. Dla skutecznego przeprowadzenia odbioru konieczne jest uzyskanie potwierdzenia osiągnięcia oszczędności zgodnie z wynikami pomiarów i dokumentacja techniczną. a. przez etap należy rozumieć komplet zamontowanych i podłączonych skrzynek z reduktorami mocy zgłoszonych w harmonogramie prac, ZAKRES PRAC Głównym zadaniem jest montaż reduktorów mocy (w obudowach termoutwardzalnych, odpornych na działanie UV, lakierowanych), wraz z podłączeniem do istniejących skrzynek SON sterujących oświetleniem ulicznym na terenie Miasta Józefowa. OPIS TECHNICZNY WYKONANIA ROBÓT Wykonawca przed przystąpieniem do prac remontowych oświetlenia ulicznego powinien wykonać niezbędne uzgodnienia takie jak: 1. Pozwolenie na zajęcie pasa ruchu drogowego od właściciela drogi,wraz z wykonaniem dokumentacji technicznej (zabezpieczenie miejsca prac, oznakowanie). 2. Uzgodnić z PGE Dystrybucja S.A.., Rejon Mińsk Mazowiecki, Posterunek Energetyczny w Otwocku: a. Uzgodnić harmonogram prac na sieci (harmonogram wyłączeń), Przystępując do prac wykonawca powinien, przeszkolić pracowników z zakresu BHP, zapoznać ich z odpowiednimi instrukcjami. Pracownicy winni być wyposażeni w odpowiednie ubrania, narzędzia i sprzęt niezbędny do wykonywania prac w tym zakresie. Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 10

11 Zanim wykonawca przystąpi do prac montażowych winien zapoznać się z Dokumentacją Projektową systemu sterowania Oświetlenia Ulicznego. 1. montaż reduktora: a. montaż reduktora w pobliżu istniejącej skrzynki Son sterowania oświetleniem ulicznym (na słupie, na stacji TRAFo, na fundamencie w ziemi,) b. wykonanie podłączenia skrzynki z reduktorem z istniejącą skrzynką SON za pomocą przewodów umieszczonych w rurze osłonowej karbowanej. Rura powinna być uszczelniona na obu końcach. c. sprawdzenie poprawności podłączenia przewodów. d. Wykonanie szczegółowych ustawień każdej skrzynki z reduktorem dla optymalnego działania systemu oświetlenia ulicznego w celu osiągnięcia maksymalnych oszczędności. 2. pomiary końcowe: a. należy wykonać pomiary obciążeń po zamontowaniu skrzynek z reduktorami mocy, b. wykonać protokół z obliczeniem osiągniętej oszczędności mocy. 6. SKRZYNKI SON STAN ISTNIEJĄCY Istniejące skrzynki SON, zamontowane są na : 1. Istniejących stacjach transformatorowych napowietrznych Skrzynka SON na konstrukcji stacji 2. Istniejących stacjach transformatorowych wnętrzowych Skrzynka SON przy stacji na fundamencie 3. Istniejących słupach elektroenergetycznych Skrzynka SON zamontowana na konstrukcji stalowej na słupie. 4. Ścianie budynku mieszkalnego bloku Wykaz istniejących skrzynek SON w załączniku. Obudowa istniejącej skrzynki SON sterowania oświetleniem ulicznym, wykonana jest z tworzywa termoutwardzalnego, odpornego na promienie UV. Wyposażona w zabezpieczenia przelicznikowe, deskę licznikową z licznikiem 1-fazowym lub 3-fazowym w zależności od mocy obwodu. Układ pomiarowy 2-strefowy,sterowany jest za pomocą zegara. W układzie sterowania znajdują się : Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 11

12 - stycznik - włącznik ręcznego zapalania - zabezpieczenia - zabezpieczenie obwodów obejściowych - listy zaciskowe LZ-35mm2. Głowne punkty zapalania wyposażone są w system CPA-net z łącznościa GPRS i możliwością sterowania przez konserwatora oświetlenia ulicznego na terenie Miasta Józefowa. Skrzynki Son zasilane są bezpośrednie z linii napowietrznej (w przypadku skrzynek wymienionych w pkt. 1,3- za pomocą przewodów izolowanych ALYd 25-35mm2 lub ASXSN 25mm2/35mm2 umieszczonych w rurach osłonowych PCV, mocowanych do słupa za pomocą uchwytów. Obwody obejściowe wykonane przewodami typu ALYd, ASXSN 25/35mm2 również w rurach osłonowych PCV mocowanych do słupa za pomocą uchwytów. Skrzynki SON wymienione w pkt. 2 i 4 zasilone są kablami ziemnymi bezpośrednio ze stacji transformatorowych wnętrzowych. Skrzynki SON zamykane są na zamki oraz dodatkowa na kłódki energetyczne w celu zapewnienia dostępu dla pracowników PGE Dystrybucja S.A. przy odczytach liczników energii. Istniejące skrzynki SON są wyposażone w zegary astronomiczne, które załączają oświetlenie uliczne. Bezpośrednio lub za pomocą kaskad, kolejne skrzynki SON, są z nich załączane (zgodnie z wykazem punktów zapalania SON) 7. MONTAŻ REDUKTORA Montaż układu reduktora w obudowie termoutwardzalnej, lakierowanej, odpornej na działanie UV (kompletnie wyposażona) zależnie od wielkości dobranej mocy do każdej skrzynki istniejącej SON należy wykonać w sposób zapewniający jej bezpieczne działanie. W zależności o miejsca montażu istniejących skrzynek SON dobrano skrzynki z reduktorami mocy w następujący sposób : 1. Obudowa z reduktorem mocy montowana na fundamencie w ziemi przy istniejącej skrzynce SON: Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 12

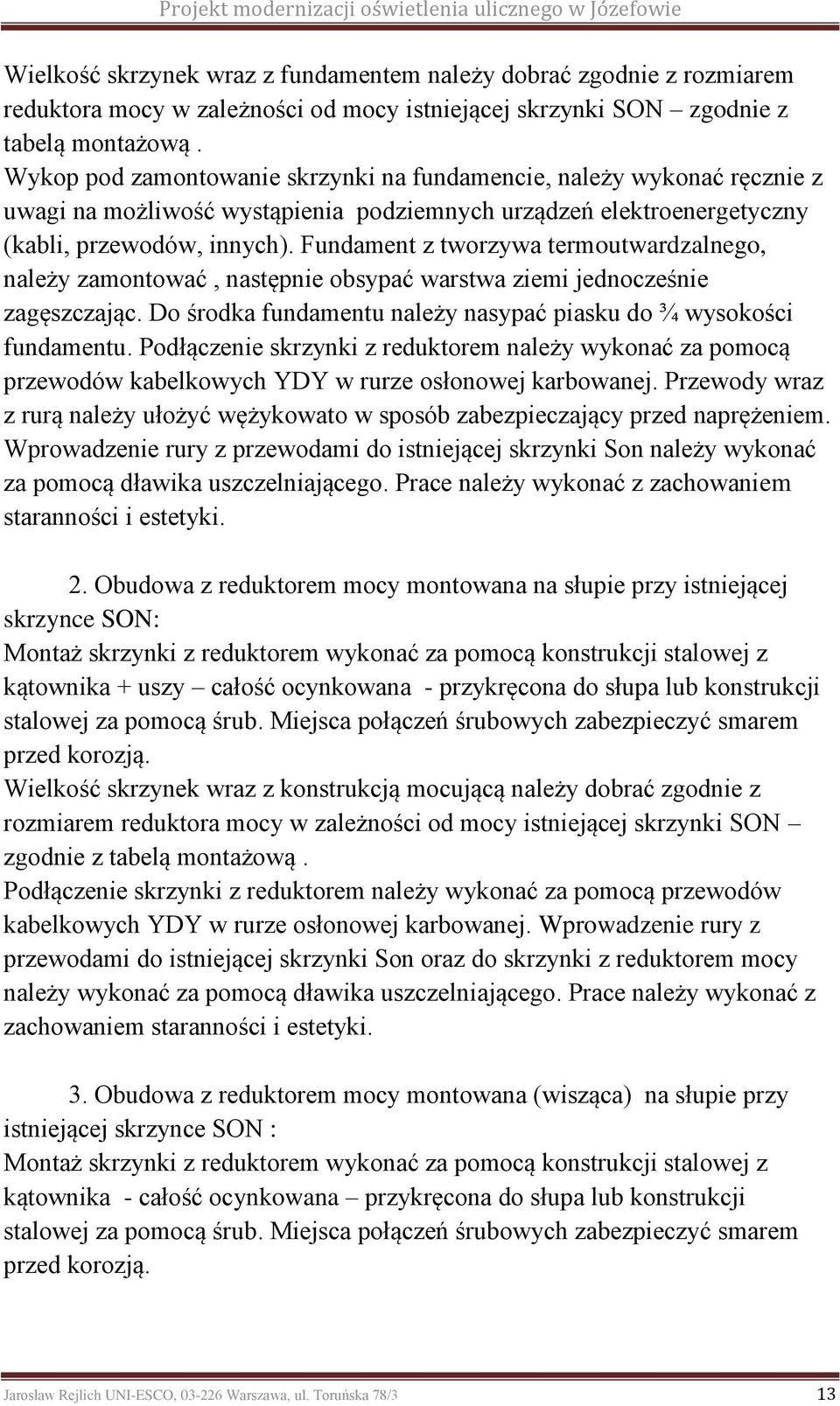

13 Wielkość skrzynek wraz z fundamentem należy dobrać zgodnie z rozmiarem reduktora mocy w zależności od mocy istniejącej skrzynki SON zgodnie z tabelą montażową. Wykop pod zamontowanie skrzynki na fundamencie, należy wykonać ręcznie z uwagi na możliwość wystąpienia podziemnych urządzeń elektroenergetyczny (kabli, przewodów, innych). Fundament z tworzywa termoutwardzalnego, należy zamontować, następnie obsypać warstwa ziemi jednocześnie zagęszczając. Do środka fundamentu należy nasypać piasku do ¾ wysokości fundamentu. Podłączenie skrzynki z reduktorem należy wykonać za pomocą przewodów kabelkowych YDY w rurze osłonowej karbowanej. Przewody wraz z rurą należy ułożyć wężykowato w sposób zabezpieczający przed naprężeniem. Wprowadzenie rury z przewodami do istniejącej skrzynki Son należy wykonać za pomocą dławika uszczelniającego. Prace należy wykonać z zachowaniem staranności i estetyki. 2. Obudowa z reduktorem mocy montowana na słupie przy istniejącej skrzynce SON: Montaż skrzynki z reduktorem wykonać za pomocą konstrukcji stalowej z kątownika + uszy całość ocynkowana - przykręcona do słupa lub konstrukcji stalowej za pomocą śrub. Miejsca połączeń śrubowych zabezpieczyć smarem przed korozją. Wielkość skrzynek wraz z konstrukcją mocującą należy dobrać zgodnie z rozmiarem reduktora mocy w zależności od mocy istniejącej skrzynki SON zgodnie z tabelą montażową. Podłączenie skrzynki z reduktorem należy wykonać za pomocą przewodów kabelkowych YDY w rurze osłonowej karbowanej. Wprowadzenie rury z przewodami do istniejącej skrzynki Son oraz do skrzynki z reduktorem mocy należy wykonać za pomocą dławika uszczelniającego. Prace należy wykonać z zachowaniem staranności i estetyki. 3. Obudowa z reduktorem mocy montowana (wisząca) na słupie przy istniejącej skrzynce SON : Montaż skrzynki z reduktorem wykonać za pomocą konstrukcji stalowej z kątownika - całość ocynkowana przykręcona do słupa lub konstrukcji stalowej za pomocą śrub. Miejsca połączeń śrubowych zabezpieczyć smarem przed korozją. Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 13

14 Wielkość skrzynek wraz z konstrukcją mocującą należy dobrać zgodnie z rozmiarem reduktora mocy w zależności od mocy istniejącej skrzynki SON zgodnie z tabelą montażową. Podłączenie skrzynki z reduktorem należy wykonać za pomocą przewodów kabelkowych YDY w rurze osłonowej karbowanej. Wprowadzenie rury z przewodami do istniejącej skrzynki Son oraz do skrzynki z reduktorem mocy należy wykonać za pomocą dławika uszczelniającego. Prace należy wykonać z zachowaniem staranności i estetyki. Reduktor mocy winien być dobrany indywidualnie dla każdej skrzynki SON pod względem wielkości, obciążenia, zabezpieczenia. Dobór reduktorów przedstawia tabela. W skład reduktora powinno wchodzić: 1. Obudowa z tworzywa termoutwardzalna. 2. Reduktor 3. Zabezpieczenia układu, zasilania, odejście 4. Lampki kontrolne stanu pracy 5. Układ pracy BYPASS 6. Konstrukcja stalowa, lub fundament 7. Przewody łączeniowe 8. Rura osłonowa karbowana. + dławiki. Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 14

15 Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 15

16 Urządzenie jest wpinane (podłączane) w obwód oświetleniowy za stycznikiem (głównym np. K1 jak na rysunku) sterującym całym obwodem oświetlenia ulicznego ze skrzynki SON. Przełącznik ustawiony w pozycji I ustawia reduktor w gotowości do redukcji i w momencie podania zasilania ze skrzynki SON w przypadku : 1. załączenia zegara 2. otrzymania napięcia z pilota z kaskady do skrzynki SON Powoduje wejście układu reduktora w stan oczekiwania, który pozwala lampom oświetlenia ulicznego na rozgrzanie się. Po upływie zadanego czasu reduktor wchodzi w stan redukcji i pozostaje w nim do momentu odłączenia zasilania bądź ingerencji poprzez panel sterowania. W sytuacji gdy przełącznik ustawiony jest w pozycji II urządzenie jest w trybie obejścia BYPASSu co oznacza, że podaje napięcie na obwód oświetlenia, lecz nie wchodzi w tryb oszczędzania. W przypadku awarii reduktora, nieoczekiwanie stanu napięcia zasilającego, reduktor automatycznie przechodzi w stan BYPASS. Natomiast pozycja 0 sprawia, że reduktor odcina napięcie na obwody obejściowe. Po zamontowaniu reduktorów należy wykonać regulację napięcia indywidualnie dla każdego reduktora, dobierając tak poziom obniżenia napięcia, żeby uzyskać maksymalny poziom redukcji mocy, jednocześnie sprawdzając czy oprawy na końcach obwodów pracują poprawnie (nie ma efektu mrugania oprawy, bądź wygaszenia). Następnie należy wykonać pomiary obciążenie prądów na obwodach odejściowych po reduktorze. Wyniki pomiarów należy spisać w formie protokołu powykonawczego pomiarów. Należy obliczyć procentową oszczędność mocy dla każdej skrzynki SON i udokumentować protokołem. Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 16

17 8. WYKAZ MATERIAŁÓW 1. Reduktor 1-faz GR 12A - 86 szt 2. Reduktor 1-faz GR 15A - 18 szt 3. Reduktor 1-faz GR 20A - 14 szt 4. Reduktor 1-faz GR 25A - 16 szt 5. Reduktor 1-faz GR 35A - 5 szt 6. Obudowa 1-fazowa - 5 szt (termoutwardzalana, kompletnie wyposażona i zabezpieczona bez reduktora) 7. Obudowa 3-fazowa - 46 szt (termoutwardzalana, kompletnie wyposażona i zabezpieczona bez reduktora) 8. Rura karbowana śr. 47mm m 9. Dławik uszczelniający 47mm - 102szt 10. Przewód DY 4-6mm2-51kpl Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 17

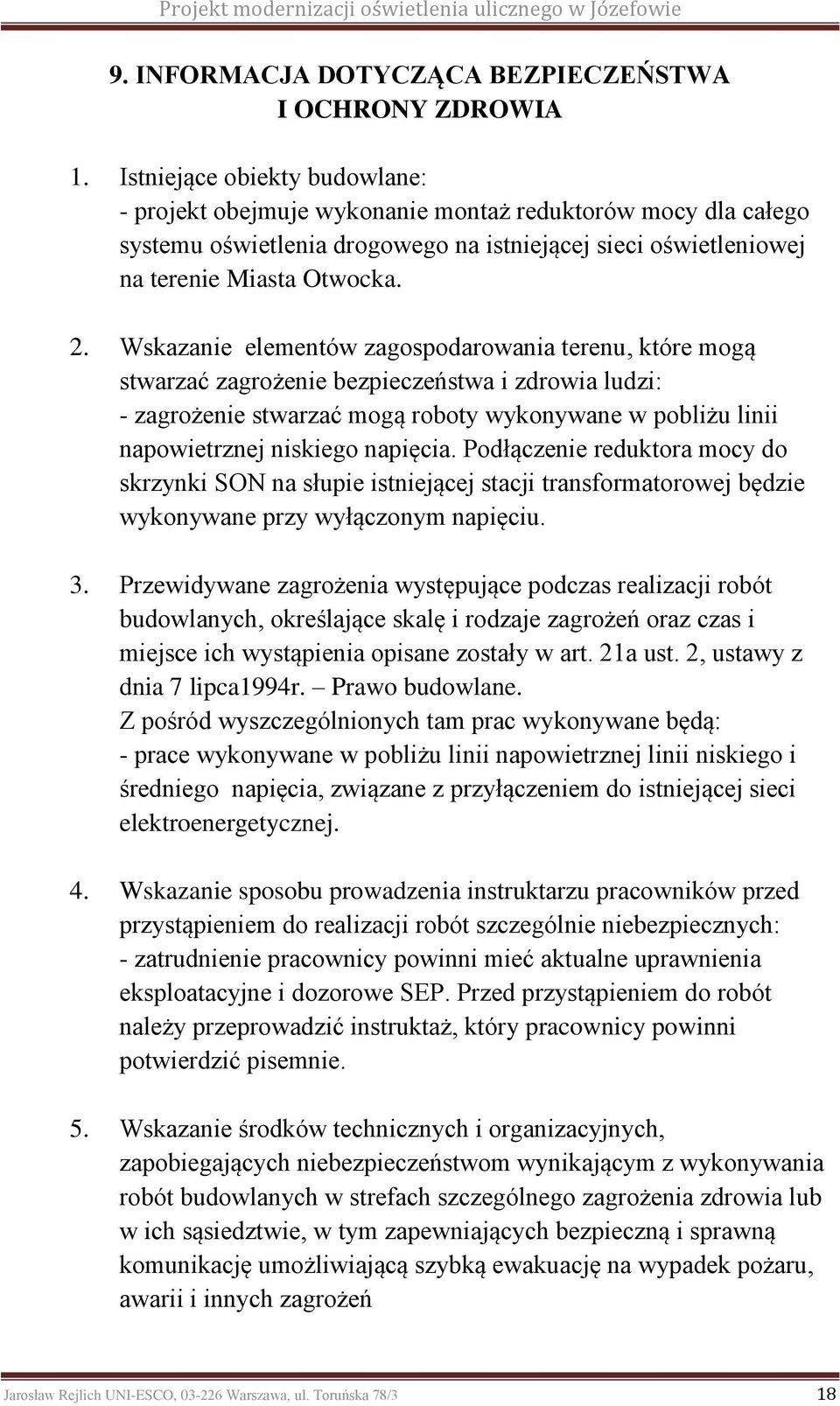

18 9. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Istniejące obiekty budowlane: - projekt obejmuje wykonanie montaż reduktorów mocy dla całego systemu oświetlenia drogowego na istniejącej sieci oświetleniowej na terenie Miasta Otwocka. 2. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - zagrożenie stwarzać mogą roboty wykonywane w pobliżu linii napowietrznej niskiego napięcia. Podłączenie reduktora mocy do skrzynki SON na słupie istniejącej stacji transformatorowej będzie wykonywane przy wyłączonym napięciu. 3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz czas i miejsce ich wystąpienia opisane zostały w art. 21a ust. 2, ustawy z dnia 7 lipca1994r. Prawo budowlane. Z pośród wyszczególnionych tam prac wykonywane będą: - prace wykonywane w pobliżu linii napowietrznej linii niskiego i średniego napięcia, związane z przyłączeniem do istniejącej sieci elektroenergetycznej. 4. Wskazanie sposobu prowadzenia instruktarzu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - zatrudnienie pracownicy powinni mieć aktualne uprawnienia eksploatacyjne i dozorowe SEP. Przed przystąpieniem do robót należy przeprowadzić instruktaż, który pracownicy powinni potwierdzić pisemnie. 5. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 18

19 - miejsce prowadzonych robót powinno być zabezpieczone przed dostępem osób niepowołanych. Na podstawie Rozporządzenia Ministra Infrastruktury z dnia r., w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 nr 120 poz z dnia r.) oraz na podstawie Prawa Budowlanego art. 21a ust. 1a pkt. 2 oraz ust. 2 pkt. 1 ( Dz. U. Nr 156 poz z 2006r ). Sporządził Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 19

20 OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 Prawa Budowlanego (dz. Nr 207 z 2003r poz z późniejszymi zmianami) Oświadczam jako projektant, że projekt : CENTRALNEGO SYSTEMU REDUKCJI MOCY ORAZ STEROWANIA I ZARZĄDZANIA OŚWIETLENIEM ULICZNYM W JÓZEFOWIE, sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Sporządził Jarosław Rejlich UNI-ESCO, Warszawa, ul. Toruńska 78/3 20
